ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор,  карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

Назначение предохранителей и реле в вашем реле ВАЗ 2110 (2111 / 2112) может отличаться от представленного и зависит от года выпуска. Актуальное назначение может быть нанесено на сам блок.

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Фото — схема Вариант 1

Блок 2110 — 3722010 -01

Схема Вариант 2

Блок 2110 — 3722010

Схема Вариант 3

Блок 2110-3722010-08

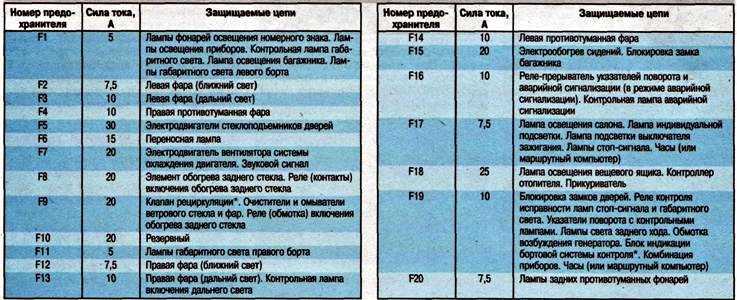

Описание предохранителей

F1	5А Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного освещения левого борта
F2	7,5А Левая фара (ближний свет)
F3	10А Левая фара (дальний свет)
F4	10А Правая противотуманная фара
F5	30А Электродвигатели стекло подъёмников дверей
F6	15А Переносная лампа
F7	20А Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8	20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9	20А Клапан рециркуляции. Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10	20А Резервный
F11	5А Лампы габаритного света правого борта
F12	7,5А Правая фара (ближний свет)
F13	10А Правая фара (дальний свет). Контрольная лампа включения дальнего света
F14	10А Левая противотуманная фара
F15	20А Электро обогрев сидений. Блокировка замка багажника
F16	10А Реле — прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп — сигнала. Часы (или маршрутный компьютер)
F18	25А Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10А Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20	7,5А Лампы задних противотуманных фонарей

 За работу прикуривателя отвечает предохранитель номер 18 на 25А.

В нише панели приборов за основным блоком отдельно установлен предохранитель противотуманных фонарей.

Назначение реле

• K1 — реле контроля исправности ламп
• K2 — реле очистителя ветрового стекла
• KЗ — реле-прерыватель указателей поворота и аварийной сигнализации
• K4 — реле включения ближнего света фар
• K5 — реле включения дальнего света фар
• K6 — дополнительное реле
• K7 — реле включения обогрева заднего стекла
• K8 — реле задних противотуманных фонарей

Схема соединений

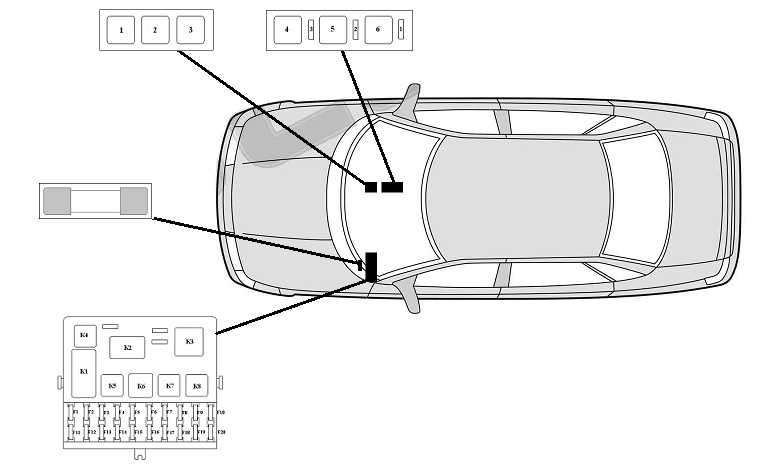

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

1. 15А — Модуль зажигания, контроллер
2. 15А — Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
3. 15А —  топливного насоса, предохранитель бензонасоса , форсунки
4. Реле электро вентилятора
5. Реле бензонасоса
6. Главное реле (реле зажигания)

Другая часть — с левой стороны консоли:

Схема

Расшифровка

1. Блок управления центральным замком
2. Блок иммобилизатора
3. Реле включения задних противотуманных фонарей.
