Как промыть систему охлаждения двигателя ваз 2112 16 клапанов

Главная » Разное » Как промыть систему охлаждения двигателя ваз 2112 16 клапанов

Как самостоятельно промыть систему охлаждения на ВАЗ 2110-2111-2112

Со временем, в системе охлаждения двигателя создаются различные отложения, что является следствием использования некачественных OЖ (охлаждающих жидкостей). Это приводит к загрязнению каналов, а в целом к нарушению циркуляции жидкости во всей системе охлаждения. В итоге, двигатель начинает греться, печка не греет и т.д. Данный фотоотчет посвящен самостоятельной промывке системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость, и залить дистиллированную воду со специальной присадкой, к примеру Hi-Gear.

Затем даем двигателю поработать некоторое время, и сливаем воду вместе с грязью и отложениями.

Чтобы полностью промыть систему охлаждения двигателя, нужно:

Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора .

Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

А теперь о том, как правильно слить и залить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

ПРЕДУПРЕЖДЕНИЕЗаменяйте охлаждающую жидкость только на холодном двигателе.Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Устанавливаем автомобиль на горизонтальную поверхность, желательно , чтобы передок был немного выше задней части.Отсоединяем массу от аккумулятора

(На двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.)

А теперь приступаем к сливу охлаждающей жидкости

Открываем пробку расширительного бачка

Установив емкость под двигатель, откручиваем пробку сливного отверстия на блоке цилиндров

После того как жидкость перестанет вытекать откручиваем сливную пробку на радиаторе с низу, также предварительно подставив емкость для слива охлаждающей жидкости.

После полного слива ОЖ закручиваем все пробки обратно.

Чтобы по мере заполнения системы охлаждающей жидкостью не образовывалось воздушных пробок (ОЖ заполнит систему не полностью) следует:

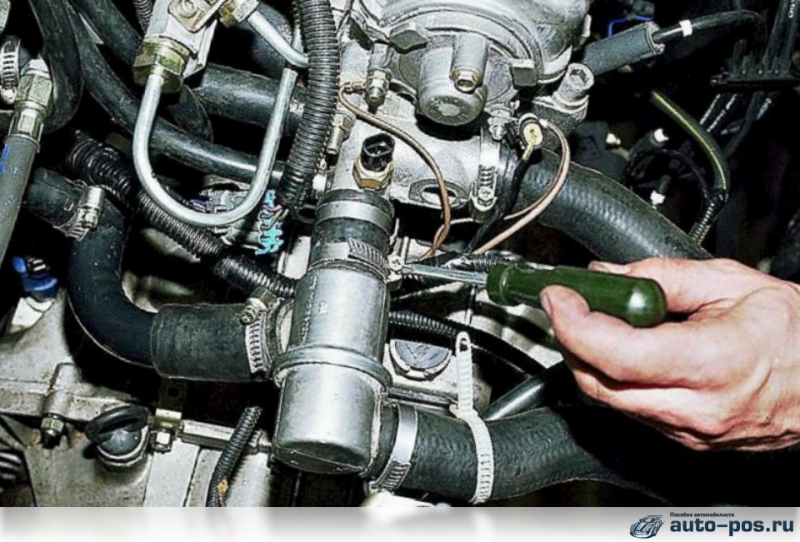

Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Начинаем заполнять систему охлаждения двигателя через расширительный бачок, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

замена антифриза

Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.

Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

ПРЕДУПЕРЕЖДЕНИЕ

При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

−если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
−если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Удалить воздушную пробку можно заехав передними колесами на возвышенность, и пару минут дать поработать двигателю на средних оборотах. Если это не помогло, тогда воспользуйтесь следующей инструкцией:

Отсоединить патрубок с ДУ (дроссельного узла) уходящий на обратку.
Залить ОЖ в бачок.
Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.

Заводим и шланг закрываем пальцем.
Ждем когда из ПДУ побежит ОЖ.
Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
Как побежит, одеваем патрубок обратно (закольцовываем).
Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
Доливаем ОЖ до нормального уровня.

Источник: лада2111.рф

Метки: ВАЗ

Как промыть систему охлаждения двигателя ВАЗ- 2110: чем и как

Конечно же, все водители ВАЗ-2110 прекрасно знают о том, что только 23% тепловой энергии, которая выделяется в нашей камере сгорания, идёт на пользу. То есть, меньше четверти всего тепла превращается в кинетическую энергию. Остальное тепло просто греет двигатель и уходит в атмосферу. И, конечно, каждый понимает, чем быстрее это лишнее тепло будет отведено от двигателя, тем эффективнее он будет работать. Именно для этого в нашей десятке внедрена жидкостная система охлаждения.

Зачем промывать систему охлаждения?

В антифризе постепенно накапливаются отложения, ухудшающие работу системы охлаждения двигателя.

Система охлаждения ВАЗ-2110 работает в адских условиях. Ей не позавидуешь, поскольку кроме антифризов сомнительного качества, которые завалили прилавки (типа «тосол» красивого синего цвета), на систему охлаждения плохо влияет банальная пыль и грязь.

Этого добра на наших дорогах полно. Именно внешние загрязнения радиатора, блока цилиндров, радиатора печки часто вызывают перегрев.

А где перегрев, там выделение антифризом осадка и сгустков.

Опасность

Мутная жидкость в расширительном бачке говорит о значительном загрязнении системы охлаждения двигателя.

Все это оседает не только на стенка водяной рубашки, но и в сотах обоих радиаторов — печки и радиатора охлаждения. Через несколько лет такой эксплуатации двигатель может перегреваться даже в холодную погоду при незначительной нагрузке. Теплопроводность радиаторов и стенок блока цилиндров стремительно падает, а стрелка указателя температуры упрямо ползёт вверх.

Последствия

Чтобы избежать последствий, хоть изредка осматривайте состояние системы охлаждения визуально. Начать можно с осмотра бачка с охлаждающей жидкостью.

А это приводит к очень неприятным последствиям:

перегрев головки цилиндров вызывает её коробление, это никак не лечится и головку приходится менять;
прогорает прокладка головки с попаданием антифриза в масло и масла в антифриз;
перегрев пары поршень-гильза часто приводит к заклиниванию двигателя;
при прорыве антифриза в камеру сгорания вполне возможно получить гидроудар, а это и вовсе равносильно замене двигателя.

Вот почему так важно содержать систему охлаждения в чистоте и исправности.

Как и чем промыть систему охлаждения на ВАЗ-2110

Очень многие начинают промывку системы со слива старого антифриза. Зря, потому что в первую очередь необходимо содержать в чистоте радиатор и двигатель.

Механическая очистка радиатора.

Если соты радиатора забиты снаружи грязью, листьями, мухами и дорожной зимней засыпкой, ни о каком охлаждении и речи быть не может. То же касается и блока цилиндров, головки двигателя. Некоторые двигатели сложно рассмотреть из-под слоя грязе-масляной смеси, покрывающей весь мотор целиком. Естественно, теплоотдача таких двигателей очень сильно страдает.

Именно поэтому в первую очередь стоит тщательно промыть двигатель и радиатор снаружи. Желательно использовать для этого любые моющие средства и воду под разумным давлением. С давлением лучше не горячиться, поскольку сильный напор может повредить соты радиатора. Существуют специальные средства для наружной промывки радиатора, но практика показывает, что от средств для мытья посуды они отличаются только завышенной ценой.

Помогут ли народные средства?

Народные средства промывки могут оказаться вполне эффективными, но используют их на свой страх и риск.

А вот для промывки системы изнутри народными средствами не обойтись. Никакая кока-кола и прочая гадость для этого не годятся.

Все это может только усугубить ситуацию. Также недопустима промывка системы колодезной водой или водой из крана — эта вода слишком жёсткая, что подразумевает огромное количество солей и менералов. Они будут обязательно оседать на стенках водяной рубашки и радиаторных сот изнутри и окончательно угробят систему охлаждения, хотя после слива простой воды она может выглядеть идеально чистой, вызывая иллюзию стерильности системы.

На помощь приходит химия!

Изнутри систему промывают только специальными средствами, которых полно в магазинах и стоят они недорого по сравнению с новым радиатором. Все эти средства направлены на разложение и удаление органических жиров и минеральной накипи, которая как раз и засоряет систему больше всего. В общих чертах, все промывки делят на несколько типов:

Щелочные промывки — недорогие, но малоэффективные средства, хотя при невысокой степени загрязнённости могут принести положительный результат.
Промывки двухкомпонентные. Используя их, надо строго придерживаться инструкции, они заливаются в определённой последовательности, после каждого цикла система промывается дистиллированной водой. Результат очень хороший.
Двухкомпонентный набор состоит из кислотной и щелочной промывки.
Кислотные продукты. Агрессивные промывки, используются в основном при сильном загрязнении. Их минус в том, что они могут влиять на материалы системы охлаждения.
Нейтральные промывки. В основном — профилактические средства и особого результат при сильно загрязненной системе ждать от них не стоит.
«Мягкая» промывка подходит, если антифриз меняется регулярно и нет признаков загрязнения системы охлаждения.

Важно запомнить, что промывки разных типов смешивать ни в коем случае нельзя.

Это может привести к образованию новых сгустков, а в самом лучшем случае, действие препаратов будет взаимокомпенсировано и результат будет нулевой. Ключевое правило при использовании промывки — строго следовать инструкции к жидкости и использовать её в комплексе только с дистиллированной водой хорошего качества.

Промываем систему охлаждения своими руками

Промывку желательно проводить хотя бы раз в год. Это гарантированно избавит нас от проблем с перегревом двигателя.

Старый антифриз непонятного цвета меняем не задумываясь.

Естественно, что в процессе промывки желательно заменить и антифриз. Тем не менее, если антифриз свежий и чистый, такой необходимости нет. В этом случае при сливе жидкости подставляем под кран радиатора и пробку блока цилиндров чистые ёмкости.

После слива антифриза закручиваем сливные краны и пробки, в соответствии с рекомендациями производителя промывки, заполняем систему смесью и прогреваем двигатель до рабочей температуры или ждём, пока включится вентилятор радиатора.
Сливаем промывку и оцениваем её состояние.
Если после первого раза из системы вышла мутная жидкость, повторяем процесс с новой порцией промывки.
При необходимости повторяем процедуру до тех пор, пока из кранов и пробок не будет выходить чистый дистиллят.
Заканчиваем эту «водную процедуру» когда потечет прозрачная водичка.
После этого заполняем систему новой (или слитой) жидкостью, прогреваем двигатель и убеждаемся в том, что после открытия термостата антифриз прошёл в радиатор печки (для этого нужно открыть кран отопителя).
Заливаем антифриз и закручиваем пробку бачка.
Если из печки идёт горячий воздух, воздушных пробок в системе нет, можно доливать антифриз до максимального уровня в расширительном бачке.
Когда двигатель остынет, проверяем уровень антифриза в расширительном бачке.

Выводы

Так можно своими руками привести в порядок систему охлаждения ВАЗ-2110 и избавиться от перегрева двигателя. Стабильной всем рабочей температуры и удачи на дорогах!

Видео про замену антифриза на ВАЗ-2110

Как промыть систему охлаждения ваз 2110

Категория: Ремонт своими руками — «Как самостоятельно промыть систему охлаждения на ВАЗ 2110-2111-2112»

Затем даем двигателю поработать некоторое время, и сливаем воду вместе с грязью и отложениями.

Чтобы полностью промыть систему охлаждения двигателя. нужно:

Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора .
Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

А теперь о том, как правильно слить и залить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

ПРЕДУПРЕЖДЕНИЕ Заменяйте охлаждающую жидкость только на холодном двигателе. Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Устанавливаем автомобиль на горизонтальную поверхность, желательно. чтобы передок был немного выше задней части. Отсоединяем массу от аккумулятора

А теперь приступаем к сливу охлаждающей жидкости

Открываем пробку расширительного бачка

Установив емкость под двигатель, откручиваем пробку сливного отверстия на блоке цилиндров

После полного слива ОЖ закручиваем все пробки обратно.

Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны. а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

?если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
?если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Отсоединить патрубок с ДУ (дроссельного узла) уходящий на обратку.
Залить ОЖ в бачок.
Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.
Заводим и шланг закрываем пальцем.
Ждем когда из ПДУ побежит ОЖ.
Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
Как побежит, одеваем патрубок обратно (закольцовываем).
Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
Доливаем ОЖ до нормального уровня.

Start a Conversation Отменить ответ

Не секрет, что система охлаждения двигателя (СОД) через определенное время может засоряться. Когда циркуляция жидкости в этой системе нарушена, то начинает плохо работать печка, а двигатель перегреваться. А Вы знаете, как правильно промыть систему охлаждения самостоятельно ?

Замена охлаждающей жидкости

Заменяйте охлаждающую жидкость только на холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.
При пуске двигателя пробка расширительного бачка должна быть закрыта.

Подготовка к работе:

?установите автомобиль на горизонтальную ровную площадку, либо чтобы его передняя часть была выше задней.
?отсоедините минусовую клемму аккумулятора.
?на двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 потребуется снять модуль зажигания.

Чтобы слить охлаждающую жидкость (ОЖ) потребуется:

Снять пробку расширительного бачка.
Установить емкость под двигатель и отвернуть пробку сливного отверстия на блоке цилиндров.
Установить емкость под радиатор, и отвернуть пробку сливного отверстия на радиаторе.

После того, как вся ОЖ выбежит из системы, заверните пробки в блок цилиндров и радиатор.

Если у Вас инжекторный двигатель, тогда ослабьте затяжку хомута, и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного патрубка.
Если карбюраторный двигатель, тогда отсоединяем шланг от штуцера подогрева карбюратора.

Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у верхней кромки ремня крепления расширительного бачка. Заверните пробку расширительного бачка.

?Подсоедините шланг обратно к штуцеру подогрева дроссельного патрубка или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и минусовой провод аккумулятора.
?Запустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора). После этого заглушите двигатель, проверьте уровень охлаждающей жидкости, и при необходимости долейте его до того же уровня.

Предупреждение При работе двигателя следите за температурой охлаждающей жидкости по указателю. Если стрелка переместилась до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него:

?если теплый/горячий воздух, вероятнее всего, неисправен вентилятор.
?если холодный, значит всему причина воздушная пробка в системе охлаждения двигателя.

Как убрать воздушную пробку в системе охлаждения двигателя

Отсоединить патрубок с ДУ (дроссельного узла) уходящий на саксофон (обратка).
Залить ОЖ в бачок.
Со штуцера ПДУ (патрубка дроссельного узла) должна побежать ОЖ. Если побежала, то сразу переходим к пункту 6.
Заводим и шланг закрываем пальцем.
Ждем когда из ПДУ побежит ОЖ.
Заткнуть штуцер, когда пошла ОЖ и держать, пока не пойдёт ОЖ со шланга.
Как побежит, одеваем патрубок обратно (закольцовываем).
Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
Если воздух дует горячий, значит все, если теплый, значит возвращаемся к 1.
Доливаем ОЖ до нормального уровня.

Чистка системы охлаждения двигателя

Чтобы отчистить систему охлаждения. достаточно произвести процедуру замены ОЖ, но вместо тосола заполнить систему охлаждения пресной водой (по желанию добавить промывочную присадку), либо специальной промывочной жидкостью (например, Hi-Gear). После того, как двигатель некоторое время поработал, сливаем жидкость из системы вместе с грязью. Повторяем процедуру столько раз, пока из системы не выйдет вся грязь.

Чтобы полностью промыть систему охлаждения двигателя. нужно:

Промыть радиатор. Для этого слейте жидкость из системы охлаждения, затем отсоедините шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора, и пропускайте воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора (подробно ).
Промыть двигатель. Вставьте садовый шланг в выходной канал термостата и пропускайте воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
Промыть радиатор отопителя. Откройте кран отопителя и отсоединив от отопителя шланги. К одному из штуцеров подсоедините шланг и промывайте струёй чистой воды до тех пор, пока вода не будет вытекать из другого штуцера чистой.

Чем лучше промыть систему охлаждения двигателя. Многие отказываются от простой воды и специальных промывочных жидкостей, а выбирают спрайт (Sprite) или Coca-Cola. Вы наверное уже слышали о чудесных свойствах колы, которая способна очистить накипь чайника или даже унитаз. А Вы решитесь промыть систему охлаждения двигателя кока-колой ?

Если после промывки СОД, ее работа Вас все равно не устраивает, тогда возможно причина не в засоре. СОД работает исправно, но все равно печка не греет. Тогда изучайте другие причины неисправностей отопителя.

Кстати, причина быстрого засорения СОД может быть в некачественной охлаждающей жидкости, выбирайте ОЖ с умом. А чтобы система охлаждения не засорялась в будущем, можно установить специальный фильтр .

Промывка системы охлаждения двигателя ВАЗ 2110

Наличие неисправностей в системе охлаждения может привести к серьезным последствиям, вплоть до необходимости замены силового агрегата. Сегодня мы расскажем о том, как промыть систему охлаждения двигателя на ВАЗ 2110, когда это делается, каким образом и с помощью каких средств. Все это и больше в нашем материале.

Когда выполняется промывка

За время эксплуатации радиатор системы охлаждения может забиться. Причем он поступает снаружи и изнутри. Сегодня производители стараются использовать более качественные материалы, но даже они не спасают от коррозии и накипи.

Если вовремя не заменить используемый антифриз, он также способен негативно отразиться на состоянии узла. Комплекс подобных явлений приводит к тому, что система охлаждения загрязняется, нуждается в срочной прочистке.

Определить загрязненность СО (система охлаждения) не сложно по постоянно перегревающемуся двигателю, вне зависимости от погодных условий.

Периодичность промывки напрямую зависит от условий эксплуатации, состояния двигателя, используемых компонентов СО и пр.

Самостоятельная или профессиональная промывка

Сегодня промывка системы охлаждения двигателя ВАЗ 2110 может быть выполнена двумя способами.

Самостоятельно. Это существенно экономит деньги, но отнимает время, силы и нервы.
С помощью автомастерских. Не придется тратить драгоценное время, зато услуга стоит денег.

Каждый вариант имеет свои сильные и слабые стороны. Если вы все же отдали предпочтение самостоятельной промывке, вам мало иметь в распоряжении гараж и инструменты. Сначала изучите нюансы операции, ознакомьтесь с руководством по эксплуатации вашего автомобиля, изучите применяемые охлаждающие жидкости и пр.

Виды очистки

Очистка системы охлаждения мотора делится условно на два вида.

Внешняя. В данном случае процедура включает в себя удаление скопившейся грязи, пыли, насекомых с поверхностей агрегата. Воспользуйтесь обычной водой под напором и автомобильными шампунями.
Внутренняя. Это более кардинальная мера, при которой удаляется внутренняя загрязненность системы, снимается накипь, ржавчина, скопившийся там мусор. На работу уходит достаточно много времени и сил, но без этого устранить проблему перегрева двигателя у вас не получится.

Очень часто система загрязняется по банальной причине — в роли охлаждающей жидкости новички используют простую воду. Из-за наличия большого количества примесей, практически сразу образуются отложения на стенках радиатора, теплоотдача ухудшается, приходится ремонтировать машину.

Средства и методы промывки

Чтобы выполнить промывку системы охлаждения двигателя на автомобиле ВАЗ 2110, можно использовать разные средства. Все они имеют определенную эффективность, нюансы применения.

К таковым средства, применяемым сегодня, относят:

Дистиллированная вода;
Сода, уксус, кислоты;
Специализированные средства очистки СО.

Теперь давайте разберемся, чем хорош или плох каждый из представленных вариантов.

Дистиллированная вода

Несмотря ни на что, дистиллированную воду продолжают активно использовать при промывке системы охлаждения мотора. Тяжело объяснить причины популярности, поскольку данное средство не отличается высокой эффективностью.

Промывка радиатора дистиллированной водой

Процедура промывки СО с помощью дистиллированной воды выглядит следующим образом:

Сливается старая охлаждающая жидкость;
Заливается дистиллированная вода в систему;
Двигатель заводится и стоит с запущенным мотором в течение 10, максимум 15 минут;
Мотор глушится, после чего дистиллированная вода сливается;
Процедура повторяется до тех пора, пока из системы не будет выходить чистая вода.

Метод отличается простотой исполнения, однако результат преимущественно слабый. Сильные загрязнения удалить не удастся, плюс из-за дистиллированной воды на стенках радиатора может образоваться накипь.

Оценка средству – 1,5 из 5.

Кислота, сода, уксус

Это более жесткий метод промывки системы, если сравнивать с использованием дистиллированной воды. Однако уровень эффективности существенно выше.

Промывка ОС сывороткой

Чтобы выполнить процедуру промывки, вам потребуется:

Приготовить соответствующий раствор, куда входит каустическая сода, молочная кислота и уксус. Данную смесь заливают в систему охлаждения. Только не добавляйте слишком много молочной кислоты, поскольку это агрессивное средство, разрушающее резиновые элементы СО;
Далее система просто стоит с кислотной жидкостью внутри в течение не более 8 часов. В идеале стоит выдержать примерно 6 часов;
За этот период времени двигатель периодически заводится и непродолжительное время работает;
Когда указанное время истечет, слейте кислотный раствор, залейте дистиллированную воду и выполните процедуру, аналогичную первому методу промывки, где в ход шла только вода;
1-2 циклов промывки дистиллированной водой будет
достаточно, чтобы удалить все остатки кислотного раствора;
После этого остается только залить новую порцию антифриза.

Основной недостаток заключается в опасности самого раствора как для человека, так и внутренних компонентов системы охлаждения. Обязательно используйте защитные средства.

Оценка средству — 3,5 из 5.

Специализированные очищающие составы

Зайдите в любой магазин автомобильной химии, где вы найдете целые полки со средствами, предназначенными для промывки систем охлаждения мотора.

Приготовьтесь к тому, что на них придется потратить внушительную сумму денег.

Специализированные средства делятся на четыре типа:

Нейтральные;
Кислотные;
Двухкомпонентные;
Щелочные.

Щелочные и кислотные считаются наиболее востребованными, поскольку демонстрируют высокий уровень эффективности, плюс с финансовой точки зрения оказались достаточно привлекательными.
Двухкомпонентные составы включают в себя два основных действующих элемента — щелочь и кислоту. Они предлагаются в раздельных емкостях, содержимое которых заливается в СО поочередно. Это позволяет достичь великолепных результатов, на длительное время забыть про забитую систему охлаждения и перегретый двигатель.
Нейтральные средства не имеют в составе агрессивных компонентов. Они служат для профилактики, поскольку реальной эффективности для сильной очистки нет.

Все специализированные средства для промывки обладают высокой эффективностью, кроме нейтральных. Входящие в их состав компоненты справляются с загрязнениями, органическими скоплениями, жирами, накипью и пр. Но стоят дорого.

Оценка средству — 4,5 из 5.

Как промыть систему охлаждения двигателя ВАЗ-2110

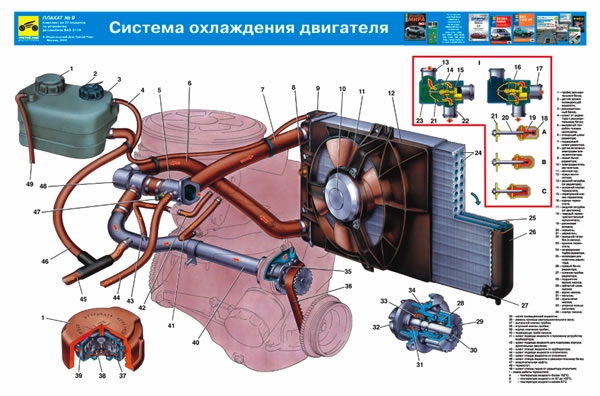

Система охлаждения двигателя ВАЗ-2110 состоит из умелого сочетания механизмов и узлов, где происходит движение и циркуляция воды или химических веществ. В этой агрессивной среде рано или поздно появляются накипь и солевые отложения, формирующиеся под действием высокой температуры. Отложения с течением времени отходят от стенок труб и попадают в элементы охлаждения. Следствием загрязнения становятся нарушение вращения охлаждающей жидкости и окончательная остановка работы всей системы охлаждения.

От качества и особенностей охладительного процесса зависит нагрев двигателя ВАЗ-2110, если охлаждение оставляет желать лучшего, он быстро нагревается, а печка выключается. Чтобы исключить такой вариант событий, достаточно хорошо промыть засоренные элементы конструкции, сделать это можно своими руками.

Почему появляются загрязнения

Покупка ВАЗ-2110, как и любого другого авто, предполагает систематическое обслуживание, профилактику и ремонт вышедших из строя деталей. К счастью, ВАЗ-2110 не оснащен электроникой, поэтому в механике способен разобраться каждый водитель.

Причинами формирования загрязнений могут быть такие факторы:

Вместо промывки системы автолюбители предпочитают только замену тосола или его доливку, при этом новый материал без устранения загрязнений чернеет снова уже через неделю. Всему виной – грязный радиатор.
Пыль попадает не только на радиатор, но также на внутренние поверхности, детали. Накапливаясь изнутри, ржавчина и масло от мотора образуют накипь, в связи с чем радиатор не может справиться с охлаждением двигателя. При отсутствии регуляции температуры радиатор быстро выходит из строя.

Технология промывки системы охлаждения двигателя

Чтобы промыть систему охлаждения двигателя в ВАЗ-2110 своими руками, необходимо следовать пошаговой инструкции:

Откройте крышку заливной пробки расширительного бачка.
Зафиксируйте под двигатель емкость для слива жидкости.
Снимите болт со сливного отверстия, находящегося на цилиндрическом блоке.
Тосол, который начнет выливаться, должен попадать точно в емкость, а не мимо.
Когда вытекание антифриза прекратится, открутите пробку, которая размещается в нижней части радиатора, снова вылейте жидкость в подставленную тару.
Поставьте пробки на место и залейте внутрь дистиллированную воду, добавив присадки – вещество, которое избавит от накипи. Как вариант, можно влить средство фирмы Hi-Gear.
Теперь хорошо промойте систему водой, смешав ее с чистящим компонентом. Если что-то не вышло самотеком, рекомендуется очистить поверхность, подставив под напор воды. Для этого разберите трубопровод, освободив от патрубка верхнюю составляющую и основание радиатора. Как только внизу радиатора пойдет чистая жидкость, струю воды можно перекрыть. На этом процедура завершена.

Средства для промывки системы охлаждения

Промывая систему охлаждения двигателя ВАЗ-2110 своими руками, собственники используют одно из средств:

Дистиллированная вода до сих пор пользуется среди автолюбителей популярностью, но автомеханики утверждают, что высокого результата ожидать не стоит. Проще говоря, это лишь обман самого себя – больший объем загрязнений все равно остается на внутренних стенках трубопровода. Сначала нужно слить старую охлаждающую жидкость и вместо нее залить новую. Заведите двигатель и оставьте в работающем состоянии на 10-15 минут, далее заглушите мотор и слейте дистиллированную воду в емкость. Этот цикл повторений осуществляется до тех пор, пока из нижней части двигателя не станет выходить чистая прозрачная вода. Недостатком метода является повышение риска образования накипи на стенках.
Кислота, сода и уксус. Компоненты следует смешать и добавить в дистиллированную воду. Агрессивные компоненты в состоянии размягчить загрязнения, поэтому эффективность этой технологии гораздо выше, чем в предыдущем варианте. Для приготовления очищающего раствора для системы охлаждения двигателя ВАЗ-2110 понадобятся каустическая сода (пищевая будет абсолютно бесполезной), молочная кислота и обычный столовый уксус. Молочной кислоты нужно совсем чуть-чуть.

Читайте также: Почему не работает обогрев заднего стекла ВАЗ-2110

Большое количество вещества способно разрушить резиновые прокладки и другие элементы механизма охлаждения.

Оставьте машину на 8 ч., за это время кислотный раствор как следует размягчит загрязнения, для лучшего результата периодически заводите и глушите мотор. После жидкость нужно слить в емкость, снова залить дистиллированную воду, но уже без наполнителей и проделать манипуляции, описанные в предыдущем способе. 1-2 цикла промывки достаточно, чтобы убрать кислотные остатки, а вместе с ними и загрязнения. Не забудьте залить новый антифриз. Чтобы агрессивные компоненты не навредили здоровью водителя, например, не спровоцировали появление ожога, желательно применить защитные средства в виде специальных перчаток.

Каждый опытный работник СТО скажет, что лучше магазинных моющих средств для автомобилей для очищения системы охлаждения двигателя пока не существует. Производители позаботились о балансе всех компонентов, которые присутствуют в растворе, учтена безопасность при применении для машины и здоровья человека. Но здесь автолюбителя ждет неприятный сюрприз – профессиональные растворы стоят недешево. Изготовители предлагают воспользоваться нейтральными, кислотными, двухкомпонентными или щелочными средствами. Щелочная и кислотная продукция предлагает водителям высокий уровень эффективности и стоит дешевле.

Но самыми действенными среди профессионалов считаются двухкомпонентные – с ними предстоит похлопотать – 2 разных состава заливаются в систему охлаждения ВАЗ-2110 поочередно, но даже самое забитое и загрязненное устройство можно буквально воскресить. Нейтральные средства годятся исключительно для профилактики, они поддерживают хорошее состояние механизма, размягчая небольшие налипания пыли и грязи.

Советы специалистов

Работа системы охлаждения ВАЗ-2110 зависит не только от своевременного промывания, но также от других не менее важных характеристик. Специалисты, занимающиеся ремонтом и реставрацией автомобилей разного класса и марок, рекомендуют следовать такие требованиям эксплуатации:

Не экономьте на качестве антифриза. Тосол, который чаще всего заливают в ВАЗ-2110, уменьшает период активной эксплуатации машины. При поломке ремонт обойдется гораздо дороже.
Возьмите за правило проводить промывку в плановом режиме – 1 раза за год достаточно, 2 раза в год – идеальный вариант.
Отслеживайте состояние охлаждающего раствора, меняйте его полностью.
Если внутреннее чутье подсказывает, что пора провести промывку деталей, не затягивайте с этим. Бережное и внимательное отношение к автомобилю позволит устранить множество проблем и предотвратить новые.

Как промыть детали ВАЗ-2110

Чтобы промыть двигатель ВАЗ-2110, определите шланг в выход термостата, включите напор и отслеживайте состояние вытекающей из двигателя жидкости.

От состояния печки зависит подогрев салона машины, поэтому ее тоже нужно периодически очищать от загрязнений:

откройте кран, отвечающий за отопитель, снимите с печного устройства шланги;
применив штуцер радиатора, присоедините шланг, их которого выходит струя чистой воды;
промывку можно завершить только когда из второго по счету штуцера пойдет совершенно чистая вода.

Чтобы избежать непредвиденных и опасных ситуаций во время замены охладительной жидкости в ВАЗ-2110, водителю необходимо помнить такие правила:

Замена жидкости допустима только после полного остывания мотора.
С охлаждающими растворами нужно обращаться аккуратно, не забывайте о токсичности веществ.

И напоследок, перед тем как включить мотор автомобиля, закрывайте пробку заливного бачка.

Как слить тосол с ваз 2112 16 клапанов: процесс замены охлаждающей жидкости

Тосол – это российский антифриз, рекомендуемый к использованию производителями отечественных автомобилей ВАЗ. Иномарки тосолом не обслуживаются.

Его функциями являются защита двигателя автомобиля от перегрева, смазывание механизмов и предотвращение коррозии деталей.

Тосол предназначен для функционирования в широком диапазоне температур: от -65 до +110 °C.

Он на 90 процентов состоит из пропилегликоля, на 5 из воды и всего 5 процентов объема отводится присадкам.

Зачем менять тосол и как часто это делать

По официальным рекомендациям производителя охлаждающую жидкость необходимо заменять каждые 45 тысяч километров пробега, что соответствует двум годам эксплуатации транспортного средства.

Однако при каждом техническом обслуживании необходимо проверять уровень и состояние жидкости. Чистый тосол имеет ярко-голубой цвет. Появление рыжеватого оттенка говорит о загрязнении материала. Если хладагент перестал выполнять свои функции, то есть машина сильно греется, его обязательно нужно внепланово заменить.

В противном случае двигатель начнет перегреваться, что приведет к коррозии и ускоренному износу его частей. Несвоевременная замена охлаждающей жидкости, которая смазывает детали коленвала, распредвала и других важных механизмов, может привести к необходимости преждевременного капитального ремонта.

Проверка количества тосола должна производиться при холодном двигателе. Если автомобиль разогрет, то патрубки расширяются и увидеть реальный уровень жидкости невозможно.

Когда система остывает, патрубки сужаются. После этого можно определить расход хладагента.

Нового тосола необходимо заливать примерно 7 литров. Заполнять емкость до краев крайне не рекомендуется, так как при движении автомобиля жидкость начнет вытекать.

Инструменты, необходимые для замены антифриза:

Головка на 13 с трещоткой
Ключи: на 10 и на 17
Емкость, в которую предполагается сливать жидкость

Что нужно помнить перед заменой охлаждающей жидкости

Нельзя смешивать тосол и антифриз, а также охлаждающие жидкости от различных производителей. Это приводит к появлению осадка. Следствием может стать выход из строя водяного насоса, термостата и самой системы охлаждения.

Перед началом слива необходимо открутить клеммы аккумулятора. Благодаря этому предотвращается замыкание проводов при их контакте с жидкостью.

После глушения автомобиля должен пройти как минимум час до начала сливания тосола. Нужно дать системе остыть, иначе при нагретом двигателе жидкость может резко выпрыснуть и обжечь вас.

Порядок работ по сливанию тосола

Для слива тосола необходимо обеспечить такое положение автомобиля, при котором он будет стоять ровно либо передняя часть будет находиться выше задней.

С помощью ключей откручивается модуль зажигания для открытия сливной пробки. Этому может препятствовать кронштейн, поэтому его тоже желательно демонтировать (данный шаг обязателен только для инжекторных машин).

Ключом на 13 и трещоткой снимается сливная крышка блока цилиндров. Вследствие этого из нее вытекает определенное количество жидкости. Для ее сбора предварительно необходимо подставить емкость – это может быть ведро, обрезанная канистра или любой другой резервуар.

Для ускорения процесса сливания тосола можно отвернуть крышку расширительного бачка.

Последним местом, откуда необходимо слить жидкость, является радиатор охлаждения. Его заглушка откручивается без особых усилий. Рядом со сливным отверстием радиатора находится большое количество проводов и генератор. При возможности их нужно защитить от попадания влаги, например, набросить на них резиновую тряпку.

После удаления хладагента необходимо протереть тряпкой все крышки и закрутить их, установить модуль зажигания и кронштейн на место.

Промывка системы охлаждения

Промывка охлаждающей системы может осуществляться как специальными жидкостями, так и водой.

Процесс промывки:

Залить жидкость в двигатель
Завести двигатель и оставить включенным на 7-15 минут
Слить воду и повторить манипуляции несколько раз

Промывка считается оконченной в случае, когда сливаемая вода (либо специальная жидкость) будет полностью чистой.

Промывание системы не является обязательным мероприятием. Однако, если планируется переход на другой антифриз или старый сливался с осадком и накипью, его проведение рекомендуется.

Заливка нового антифриза

Для заливания нового антифриза необходимо открыть расширительный бак. Туда вставляется воронка и очень медленно впускается жидкость. Постепенное вливание необходимо для удаления воздуха из системы.

Чтобы жидкость хорошо заливалась, необходимо сжимать верхний патрубок радиатора. После заполнения всей охлаждающей системы расширительный бачок наполняется наполовину. Этого достаточно для обеспечения стабильного функционирования механизмов, чтобы при этом излишки не выливались.

После заполнения системы рекомендуется проехать на автомобиле несколько километров. Жидкость распределится по всем механизмам и можно будет добавить еще антифриза.

При сливе и замене тосола необходимо соблюдать предельную осторожность. Антифриз – это токсичный состав, поэтому важно использовать средства индивидуальной защиты, предотвращающие попадание жидкости на кожу и слизистые.

Если вдруг жидкость попала на вашу кожу или в глаза, необходимо немедленно промыть их большим количеством воды.

По этой же причине не оставляйте открытую емкость с антифризом на долгое время, так как из нее выделяются ядовитые пары, и не выливайте остатки в землю.

Как удалить воздушную пробку из системы охлаждения ваз 2112

Если заливание новой жидкости было произведено неправильно, то охлаждающая система будет работать некорректно.

Для устранения завоздушенности сдавливают патрубок, из которого выходят излишки воздуха. После этого необходимо повысить давление в расширительном баке. Когда из линии возврата начнет выходить тосол, тогда процедуру можно прекратить.

После этого нужно закрутить пробку, накинуть клеммы. Во время первого запуска обеспечьте высокие обороты двигателя, это также поможет стимулированию выхода лишнего воздуха.

Проверка правильности заливания тосола проводится следующим образом: по мере прогревания двигателя должен включиться вентилятор охлаждения радиатора. Если печка рядом с вентилятором начинает греться – значит работа проведена корректно.

В случае, если система не греется, необходимо проверить герметичность – возможно, где-то образовалась течь. Если утечки нет, значит воздух вышел не полностью.

Стоит ли переходить с тосола на антифриз: минусы и плюсы

Одним из главных преимуществ тосола является его невысокая стоимость по сравнению с антифризом. Разберемся в различиях между этими двумя охлаждающими жидкостями.

Тосол образует на стенках охлаждающей системы устойчивый слой, который составляет пол миллиметра. Он характеризуется низкой теплоотдачей. Это приводит к необходимости долгой работы механизмов при высоких температурах, а значит к повышенному износу деталей и расходу топлива.

Преимущества антифриза по сравнению с тосолом:

Тонкая защитная пленка (в десятки раз тоньше, чем тосоловая) образуется только в тех местах, где есть коррозия
Наличие в составе современных присадок
Более высокая температура кипения и более низкая температура замерзания
Длительный срок службы: антифриз без присадок может прослужить до 100 000 километров пробега, с присадками – до 250 000 километров

Точного ответа на вопрос «что лучше заливать в ВАЗ 2112» нет. Для него одинаково подойдет и тосол, и антифриз.

Антифриз является более эффективной охлаждающей жидкостью, в сравнении с тосолом. Однако использовать нужно то средство, которое рекомендуют сервисные службы.

Некоторые автовладельцы отмечают, что после перехода на антифриз их транспортное средство стало работать хуже. «Использовал антифриз и потом пожалел. Все-таки тосол лучше, и по цене дешевле».

Система отопления ваз 2110 8 клапанов инжектор

Конструкция системы отопления ВАЗ 2110

11 – печка.

Состоит она из:

В автомобиле ВАЗ 2110 используется приточно-вытяжная система вентиляции салона. Схема отопления такова: на накладках лобового стекла есть отверстия, сквозь них и подается поток воздуха в салон, либо самопроизвольно (когда автомобиль в движении), либо принудительно (используя вентилятор печки). А лишний воздух покидает салон сквозь внутренние панели дверей, отверстия в дверях и щели между обшивками. Отверстия на дверях снабжены клапанами, благодаря которым воздух покидает салон, а снаружи воздух в салон не поступает. Благодаря этому улучшена теплоизоляция салона.

В основном больший поток идет на обдув лобового стекла и боковые стекла (в зависимости от открытия заслонки). На следующем месте по обдуваемости идет центр салона ВАЗ 2110. И остальной поток, если открыты задвижки распределяется на ноги тех, кто сидит на передних сидениях ( по 2 воздуховода: на колени и на основание пола) и на ноги задних пассажиров (дефлекторы под передними седениями).

Чтобы ускорить процесс прогрева салона ВАЗ 2110 или избежать попаданию в салон воздуха из вне – утопите кнопку рециркуляции. Откроется электропневмоклапан (только при заведенном авто) и доступ воздуха снаружи будет перекрыт. Если печка у вас включена при этом, то воздух в салоне будет продолжать циркуляцию через воздуховоды.

Отопитель салона ВАЗ 2110 имеет в себе коллекторный электродвигатель вентилятора, с постоянным током и возбуждением от постоянных магнитов. 14 А – это максимальная потребляемая сила тока (при самых высоких оборотах). Если включена максимальная скорость потока воздуха, то электродвигатель подключен к питанию авто напрямую, если же скоростью меньше, то напряжение подается через сопротивление (резистор). В более старых моделях ваз – это 0,82 Ом и 0,23 Ом.

Под приборкой авто находится радиатор, он закрыт пластмассовым кожухом. В его состав входит 2 бочка и 2 ряда трубок из алюминия, на которые напрессованы пластины. От того какую температуру вы выбрали на рычаге управления зависит количество воздуха проходящее через радиатор. При включении крайнего положения поток воздуха идущий в салон либо проходит весь через радиатор, либо не проходит совсем.

Управлять системой отопления салона ВАЗ 2110 очень просто. Это происходит за счет электронного блока. Здесь мы можем увидеть шкалу температур от

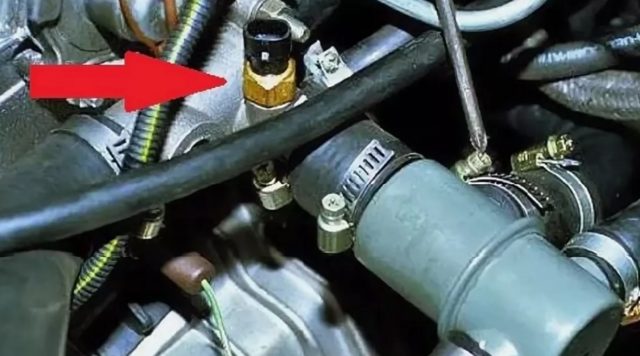

Есть возможность проверить температурный датчик, для этого:

Если по истечению 14-16 минут температура на градуснике не соответствует заданной на блоке управления, то достаньте контроллер из гнезда и проверните регулировочный болт против часовой стрелки, если температура на градуснике была выше нормы, и по часовой стрелке – если ниже. После поправок, проведите проверку заново.

vaz2110-remont.ru

Неудачная вентиляция и нестабильность обогрева салона – одни из главных недостатков ВАЗ 2112, которые производитель, судя по всему, и не собирается устранять.

Чтобы понять, что надо усовершенствовать для улучшения вентиляции и обогрева, вспомним принцип организации этих процессов в ВАЗ 2112.

На рисунках приведено устройство отопителя и элементов управления.

На автомобиле установлена автоматическая система управления отопителем. Но регулировать температуру в салоне ВАЗ 2112 возможно и при помощи воздушной заслонки.

С помощью рукоятки управления воздушными потоками воздух, подогреваемый при необходимости, распределяется в разных направлениях: на ветровое стекло, к боковым стеклам, в центральную часть салона, к ногам водителя и переднего пассажира, к ногам задних пассажиров. Во всяком случае, так задумано.

О вентиляторе. Он может работать в одном из трех режимов:

. Алгоритм автоматического режима полностью определяется электронным блоком управления.

Уровень температуры в салоне задается переключателем контроллера. Температурный диапазон – от 16 градусов по Цельсию до 30, с шагом в 2 градуса. Информацию о температуре в салоне блок управления получает с датчика, расположенном на потолке (датчик оборудован управляемым блоком управления вентилятором). В результате сравнения заданной и реальной температур, программно включается микромотор, получающий управляющий сигнал от датчика положения заслонки отопителя и изменяющий положения заслонок, вычисляется оптимальная скорость вентилятора (если переключатель вентилятора находится в положении «А»). При достижении заслонкой заданного положения, по сигналу датчика, микромотор отключается.

Имейте ввиду, что приборы: блок управления, датчик положения заслонки и микромотор, датчик температуры и микровентилятор ремонту не подлежат, только замене.

Признаки того, что радиатор системы отопления автомобиля требует замены :

В этих случаях, прежде всего, проверьте затяжку хомутов шлангов системы. Возможно, причина утечек именно они.

Система охлаждения нового образца

Прежде всего, в целях безопасности отключаем минусовую клемму аккумулятора. Сливаем охлажденный тосол или антифриз, предварительно нужно открыв крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
Теперь, открутив две гайки, снимаем дворники с автомобиля.
Затем демонтируем освободившуюся защитную пластиковую накладку под лобовым стеклом, крепящуюся на 2-х гайках и 4-х саморезах.
Для доступа к печке снимаем жабо автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, располагающихся снизу, посередине жабо, в районе рулевой рейки.
Для того чтобы вынуть печку, снимаем желтую поперечную распорку, если таковая имеется, а также изогнутую гофру воздушного фильтра.
Стягиваем дроссели с патрубков радиатора.
Затем отсоединяем от клемм печки все электрические провода.
У рулевой рейки откручиваем 2 гайки, которые фиксируют печку, 1 гайку крепящую печку к корпусу.
Окручиваем 3 самореза, соединяющих две половины печки.
Вынимаем, раскачивая правую часть печки, отведя ее предварительно вправо.
Радиатор в снятой половине печке крепится с помощью 3 винтов. Вынимаем его и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем его или меняем на новый.
Перед установкой сборкой желательно промыть шланги подвода охлаждающей жидкости проточной водой.
Сборка проводится в обратном порядке.

Такие отопители устанавливались на моделях 21120 ранних годов выпуска. Определить модификацию системы можно по ее внешнему виду, предварительно сняв жабо автомобиля.

Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.
Демонтируем расширительный бачок системы охлаждения.
Снимаем вакуумный усилитель, открутив 2 гайки на 17 и аккуратно (не повреждая трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимаем патрубок вакуумного усилителя.
В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и вместе с педалью снимаем усилитель автомобиля.
Таким образом, мы получили доступ к радиатору отопителя, который крепится с помощью трех винтов. Проводим его замену и сборку всей системы в обратном порядке.

Теперь можно залить в систему тосол или антифриз. Прогреваем мотор до тех пор, пока не включится вентилятор печки. Проверяем температуру в салоне при неодинаковых режимах отопителя, работу различного электрооборудования и приборной панели.

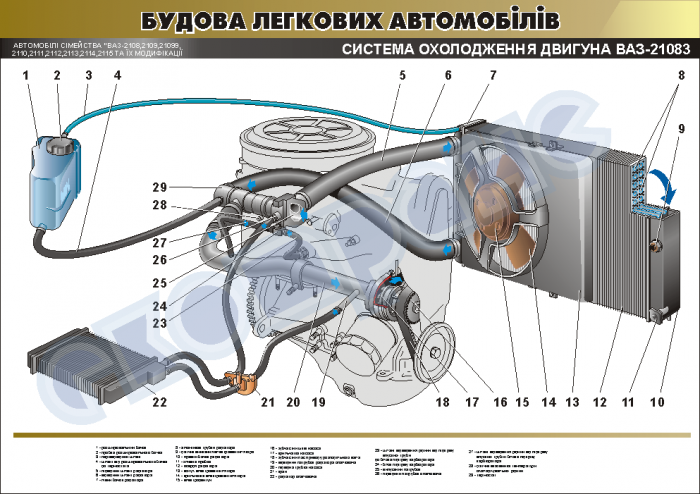

Полная схема системы охлаждения 16-ти клапанного двигателя ВАЗ-2112

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока) ; 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора ; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Теперь, когда вам известна вся схема системы охлаждения ВАЗ-2112, вам следует узнать о всех её основных деталях подробнее:

Радиатор предназначен для охлаждения жидкости в системе, когда она проходил через него по так называемому «большому кругу». Он сделан из алюминия, имеет трубчато-пластинчатую, двухходовую конструкцию, оборудован пластмассовыми бачками, в одной из которых есть специальная перегородка, предназначенная для пропуска ОЖ. Жидкость, для прохода по «большому кругу» протекает через верхний патрубок и выходит через нижний.

Созданный из полупрозрачного полиэтилена расширительный бачок предназначен для залива и контроля охлаждающей жидкости. Когда в системе жидкость заправлена полностью, она должна находиться в бачке между отметками «MIN» и «MAX». В бачок вмонтированы два патрубка для отвода пара, одна от радиатора отопителя, другая от радиатора охлаждения.

Герметичности системы охлаждения обеспечивается крышкой расширительного бачка, а точнее её впускными и выпускными клапанами. Выпускной клапан поддерживает в сравнении с атмосферным повышенное давление на горячем двигателе. за счёт чего температура кипения становится выше, уменьшая потерю пара.

Термостат предназначен для распределения потоков охлаждающей жидкости, контролируя её температуру. На холодном двигателе ОЖ циркулирует только по малому кругу, проходя через радиатор отопителя и блок подогрева дроссельного узла. Когда температура вырастает до 87° С, клапан термостата начинает открываться, и достигает полного открытия при 102° С, пуская жидкость по «большому кругу». Термостат для ВАЗ-2112 имеет улучшенное сопротивление дроссельного отверстия, за счёт чего поток жидкости увеличивается.

Чем больше лопастей у помпы, тем лучше.

Электровентилятор

Вентилятор можно поставить как с одной, так и двумя моторами. Если он не включается, то проверьте реле вентилятора .

Датчик охлаждающей жидкости

Датчик стоить проверить,и если потребуется заменить.

Радиатор отопителя

Без этого элемента не обойтись холодной зимой.

Охлаждающая жидкость

Чаще всего в качестве охлаждающей жидкости заливают тосол.

Крайне не рекомендуется использовать воду, так как она вызывает активную коррозию для алюминиевого радиатора.

ladafakt.ru

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

Радиатор.
Распределитель воздуха.
Блок СУАО.
Потолочный датчик.
Рукоятка.
Заслонка.
Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

vazremont.com

Содержание:

Устройство
Особенности конструкции
Ремонт

Сегодня мы познакомимся с печкой и ее устройством на автомобиле ВАЗ 2110.

Как известно, система отопления оказывает непосредственное влияние на уровень комфорта. Если летом особой потребности в отоплении салона нет, то осенью и зимой представить себе поездки без него проблематично. Теоретически ездить можно, только вот пониженные температуры вряд ли пойдут на пользу вашему здоровью.

Демонтируем отопитель

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

Вентилируют салон через центральные сопла;
Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
Еще пара воздуховодов служат для обогрева заднего ряда сидений;
Система, включающая сразу пять сопел, обогревает ноги;
Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Особенности конструкций

Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Ремонт

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
Демонтируйте корпус вашей печки. Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
Следующий этап предполагает снятие второй части корпуса.
Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки. Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов.

Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Источник

Замена тосола ВАЗ 2110, 2112: пошаговая инструкция

Сначала давайте выясним: для чего нужно заменять охлаждающую жидкость на ВАЗ 2110, если мы постоянно следим за его уровнем и регулярно доливаем до отметки на расширительном бачке. Но не все так просто. Важно знать, что тосол, после длительной эксплуатации в системе охлаждения, меняет свои свойства. Если в летнее время это не критично, то зимой он может замерзнуть и разорвать, как радиатор, так и блок цилиндров. Длительной эксплуатацией охлаждающей жидкости считается пробег более 70 тысяч километров или 4-5 лет эксплуатации. Итак, приступим.

Заменять тосол обязательно только на остывшем двигателе
Охлаждающая жидкость является активным химическим веществом, поэтому нужно быть осторожным при ее замене.
Перед пуском мотора, убеждаемся, что крышка расширительного бачка плотно закрыта.

1. Лучше всего, замену антифриза производить на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу. Но если такой возможности нет, то устанавливаем автомобиль на ровную поверхность. Если площадка с уклоном, то ставим автомобиль так, чтобы уклон был назад.
2. Отсоединяем провод от клеммы аккумуляторной батареи.
3. Прежде чем начать замену тосола, убеждаемся, что двигатель достаточно остыл.
4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимаем модуль зажигания вместе с кронштейном (рис. 1).

5. Далее снимаем крышку расширительно бачка, чтобы в системе охлаждения не образовался вакуум и тосол вышел полностью (рис. 2).

6. Устанавливаем емкость для слива охлаждающей жидкости под блок цилиндров и откручиваем сливную пробку на блоке цилиндров. После того, как антифриз полностью выйдет, протираем блок цилиндров от остатков антифриза (рис. 3).

7.Далее сливную емкость устанавливаем под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока антифриз полностью выйдет из системы охлаждения (рис. 4).

8.Если у вас система впрыска, то ослабляя и затяжку хомута и отсоединить шланг подачи тосола от штуцера подогрева дроссельного патрубка (рис. 5).

Если же у вас карбюратор, то отсоединяем шланг от штуцера подогрева карбюратора (рис. 6)

Эта процедура необходима для того, чтобы, когда охлаждающая жидкость будет заполнять систему охлаждения, из нее выходил воздух и не образовывалась воздушная пробка.
9. Заполняем систему охлаждения, заливая антифриз в расширительный бачок, пока его уровень не будет у верхней кромки ремня крепления. Закручиваем крышку расширительного бачка.
Крышку расширительного бачка нужно закручивать плотно, т. к, когда двигатель работает, бачок находится под давлением и из под пробки может потечь тосол, либо ее может просто сорвать (рис. 7)

10. Подсоединяем шланги, в зависимости от модели, к штуцеру подогрева дроссельного
патрубка или карбюратора
11. На блоке цилиндров модели 2111 устанавливаем на место модуль зажигания.
12. Подсоединяем провод к клемме аккумуляторной батареи.
13. Далее заводим автомобиль, даем ему прогреться до рабочей температуры и глушим. Проверяем уровень охлаждающей жидкости и, если необходимо, доливаем до уровня

При первом запуске двигателя, после замены антифриза на ВАЗ 2110, 2112, необходимо проследить за температурой охлаждающей жидкости. Если стрелка указателя температуры переместилась до красной зоны, а вентилятор не включился, включаем отопитель и проверяем, какой через него идет воздух. Если идет подогретый, то скорее всего, неисправен вентилятор, если холодный- значит в система охлаждения образовалась воздушная пробка.

Как удалить воздушную пробку из системы охлаждения ВАЗ 2110, 2112

1.Если автомобиль недавно работал, то необходимо подождать пока он остынет
2.Откручиваем крышку расширительного бачка, только на остывшем двигателе, иначе тосол под давлением может выплеснуться.
3.Остоединяем шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного
Патрубка, если у вас инжектор

Или отсоединяем шланг от штуцера подогрева карбюратора, если у вас карбюратор

4.Заливаем тосол в расширительный бачок до уровня
5.Присоединяем шланг обратно.

Система охлаждения ваз 2110 | Инфо-Ваз

Схема системы охлаждения.

1 – радиатор отопителя

2 – пароотводящий шланг радиатора отопителя

3 – шланг отводящий

4 – шланг подводящий

5 – датчик температуры охлаждающей жидкости (в головке блока)

6 – шланг подводящей трубы насоса

7 – термостат

8 – заправочный шланг

9 – пробка расширительного бачка

10 – датчик указателя уровня охлаждающей жидкости

11 – расширительный бачок

12 – выпускной патрубок

13 – жидкостная камера пускового устройства карбюратора

14 – отводящий шланг радиатора

15 – подводящий шланг радиатора

16 – пароотводящий шланг радиатора

17 – левый бачок радиатора

18 – датчик включения электровентилятора

19 – электродвигатель вентилятора

20 – крыльчатка электровентилятора

21 – правый бачок радиатора

22 – сливная пробка

23 – кожух электровентилятора

24 – зубчатый ремень привода механизма газораспределения

25 – крыльчатка насоса охлаждающей жидкости

26 – подводящая труба насоса охлаждающей жидкости

27 – подводящий шланг к жидкостной камере пускового устройства карбюратора

28 – отводящий шланг

1–26 – см. выше

27 – шланг подвода охлаждающей жидкости к дроссельному патрубку

28 – шланг отвода охлаждающей жидкости от дроссельного патрубка

29 – датчик температуры охлаждающей жидкости в выпускном патрубке

30 – трубки радиатора

31 – сердцевина радиатора

Система охлаждения – закрытый тип, жидкостная, циркуляция принудительная. Впускные и выпускные клапаны обеспечивают герметичность системы в расширительном бочке, а точнее в его пробке. Повышенное в сравнении с атмосферным давлением, поддерживает выпускной клапан. За счёт него уменьшаются паровые потери, в системе на горячем двигателе, так как температура кипения жидкости становиться выше. Давление на открытие клапана составляет: 1,1-1,5 кгс/см2. Наоборот работает впускной клапан, он открывается при давлении 0,03-0,13 кгс/см2 (это уже остывающий двигатель).

Работа двигателя, а точнее его тепловой режим обеспечивается электровентилятором и термостатом радиатора. Датчик, ввёрнутый в левый бок радиатора, запускает тепловентилятор (двигатель ВАЗ 2110) или по сигналу электронного блока управления двигателя через реле (ВАЗ 2111 и ВАЗ 2112). Замыкание контактов датчика происходит при температуре: 99±2°С, а при температуре 94±2°С размыкаются.

Чтобы проконтролировать температуру охлаждающей жидкости, на панель приборов выведен указатель, связанный с датчиком ввёрнутый в головку блока цилиндров двигателя. На моделях ВАЗ 2111 и ВАЗ 2112 имеется дополнительный датчик, который также выдает информацию о температуре для электронного блока управления двигателем.

Газораспределительный механизм с зубчатым ремнём от шкива коленчатого вала приводит в действие насос охлаждающей жидкости. Он лопастной, центробежного типа. Насос, а точнее его корпус – алюминиевый. Подшипник двухрядный, с пожизненным запасом пластичной смазки, внутри которого, вращается валик. Винтом стопориться наружное кольцо подшипника. Зубчатый шкив напрессован на
передний край валика, на задний край, крыльчатка. Из графитосодержащей композиции сделано упорное кольцо. Оно крепиться к торцу крыльчатки. Под ним находиться сальник. Когда насос неисправен, необходима замена сальника в полной комплекции.

Потоками жидкости и их перераспределением управляет термостат. Если перепускной клапан реастата на холодном двигателе перекрывает патрубок, который ведёт к радиатору, охлаждающая жидкость циркулирует только по малому кругу. Байпасный патрубок реостата. Радиатор в этом случае не задействован. На двигателях ВАЗ 2110 в малый круг включены впускной коллектор, радиатор отопителя, жидкостная камера и блок подогрева карбюратора, полуавтоматическое пусковое устройство. На моторах ВАЗ 2111 и ВАЗ 2112 подогрев впускного коллектора, просто не предусмотрен и охладительная жидкость, кроме отопителя, напрямую подается к блоку подогрева дроссельного узла.

Если температура 87±2°С, то перепускной клапан термостата начинает двигаться, при этом открывает основной патрубок; сразу же часть жидкости проходит по большому кругу, через радиатор. Если температура около 102°С патрубок открывается полностью, и жидкость в полном объёме циркулирует по большому кругу. 8 мм должен составлять ход основного клапана.

На двигателе ВАЗ-2112 термостат имеет повышенное сопротивление байпасного клапана (отверстие дросселя), за счет этого и увеличивается основной поток жидкости через отопитель.

Жидкость для охлаждения заливается в расширительный бачок. Сделан он из полупрозрачного полиэтилена, это позволяет контролировать уровень жидкости. Для контроля в крышке бачка предусмотрен датчик, все данные передаются на бортовую систему контроля. Также имеются две трубки для пароотвода. Одна от радиатора отопителя, вторая от радиатора охлаждения мотора.

Радиатор с конструирован: из двух пластмассовых бачков, поставленных вертикально (левый – с перегородкой), двух рядов круглых трубок, сделанных из алюминия, и поставленных горизонтально с напрессованными охлаждающими пластинами. Чтобы охлаждение двигателя было максимальным, пластины
штампуются с насечкой. Бачки соединены с трубками через резиновую прокладку. Раствор поступает через верхний патрубок, а выводится через нижний. Тонкий патрубок пароотвода расположен рядом с впускным патрубком.

Запрещается использовать обычную воду в системе. Это может привести к коррозии алюминиевых деталей.

Поделиться в соц. сетях:

Какой самый лучший термостат на ВАЗ 2112

Основное назначение термостата — управление подогревом двигателя на 16 клапанах, который установлен в автомобиле ВАЗ-2112. В конструкции термостата предусмотрен клапан, в котором находится особое вещество. Как только ВАЗ-2112 начинает нагреваться, открывается клапан, и жидкость попадает в большой круг для охлаждения 16-клапанного двигателя.

Если охлаждающее вещество не вытечет по большому кругу, автомобиль перегреется, что может привести к серьезным последствиям.Во избежание этого следует постоянно следить за технической исправностью автомата, своевременно проводить замену вышедшего из строя термостата.

Как проверяется термостат

Для проверки исправности термостата ВАЗ-2112 16 клапанов, необходимо сделать следующее:

сделать машину и прогреть ее до нужной температуры;
открыть капот автомобиля и осмотреть внешний вид форсунки;
, если термостат исправен, труба будет теплой на ощупь.

В противном случае, то есть при невысокой температуре форсунки, немедленно потребуется замена термостата.

При нормальных домашних условиях проверить деталь в сервисе также можно в противном случае. Для этого подготовьте емкость с жидкостью, в которую поместите термостат. Сосуд нагревают на газовой горелке, смотрят на индикаторы температуры и контролируют, в какой момент деталь начинает открываться.

Следует отметить, что в рабочем положении исправный элемент, управляющий подогревом двигателя, должен открываться при температуре 88 градусов.Как только двигатель поднимется до этого показателя, крышка открывается, и охлаждающее вещество начинает двигаться по большому кругу. Благодаря этому автомобиль ВАЗ-2112 не перегревается, продолжит нормально функционировать на любых оборотах.

Замена на новой детали. Поможет восстановить нормальную работу двигателя, предотвратит его сильный нагрев.

Как самостоятельно заменить термостат

Заменить неисправный термостат в ВАЗ-2112 на 16 клапанов достаточно просто, поэтому даже незначительные навыки в ремонте автомобилей помогут произвести данную операцию автолюбителю. Деталь заменяется поэтапно:

Запускать работы следует только на холодном двигателе, чтобы не получить ожоги.
Вся жидкость, предназначенная для охлаждения, должна быть полностью твердой, так как замена части влечет за собой отсоединение форсунки, в которой она скапливается. Чтобы жидкость при этом не проливалась, ее следует поставить под днище автомобиля на соответствующий размер.
Для удобства рекомендуется снять зашитый корпус воздушного фильтра.
Отверткой или гаечным ключом следует открутить соединительные элементы, которыми шланг крепится к термостату. Таких шлангов должно быть два — один предназначен для радиатора, другой — для термостата.
Шестигранным ключом следует открутить в трех экземплярах болты, не позволяющие крышке элемента сдвинуться с места при движении автомобиля. После снятия застежек следует просто аккуратно вынуть предмет с постоянного места.

Если при осмотре крышки какие-либо дефекты уплотнительного кольца, например, трещины или деформация, будут указывать на то, что кольцо тоже пришло в непригодность, и его тоже необходимо заменить.

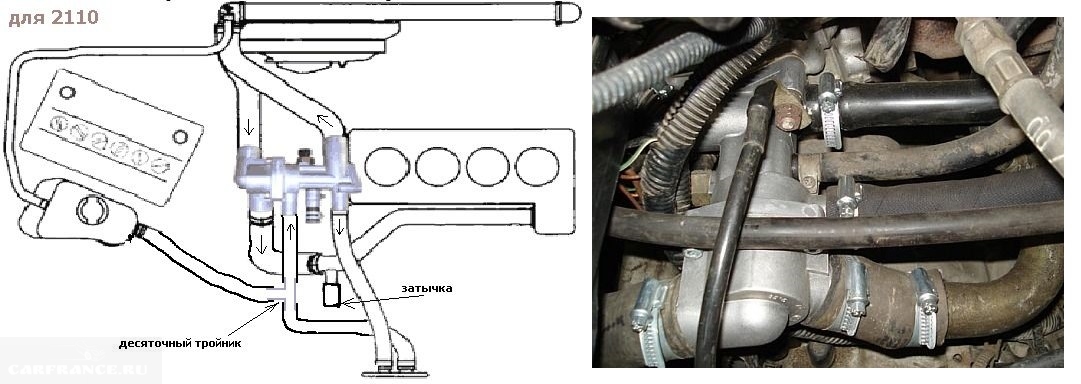

На ВАЗ десятого семейства производители традиционно устанавливают термостат на 5 отверстий, а если его заменить на 6-дырочный, то температура охлаждающей жидкости будет стабильной и, в этом случае, будет температура в салоне. быть выше. Данная статья даст возможность быстро установить шестимильный терморегулятор. Эффект от таких изменений можно отметить только на моторах малой мощности и с рабочим объемом. В принципе практически все отечественные автомобили идеальны по этим параметрам.

При установке не нужно прибегать к кардинальным изменениям в системе охлаждения, ведь есть два пути, по которым можно пойти при установке: обычный и альтернативный.В любом случае необходимо предварительно стабилизировать примерно три литра тайзола, термостат на 6 отверстий, его прокладку, заливной шланг, шланг для соединения с радиатором отопителя и хомут на 15-28 мм.

Для начала нужно постараться снять термостат и при этом не проливать охлаждающую жидкость с ВАЗ 2112, 2111, 2110. Для начала нужно отсоединить форсунку от дроссельного узла, так как через нее нужно слить охлаждающую жидкость. Также немного Тосола уйдет при снятии обратного клапана шланга радиатора.

Какой старый термостат под замену модернизированному? Просто термостат, исправляющий охлаждающую жидкость, идущую от силового агрегата и радиатора автомобиля. В другом варианте жидкость будет поступать от ТЭНа. В стандартном положении термостат открывается для добавления жидкости. Основное назначение этого прибора — измерение температуры на выходе из двигателя, а температура охлаждающей жидкости неизвестна. В другом варианте термостат измеряет низкую температуру от байпаса, в котором смешана охлаждающая жидкость от ВАЗ 2112, 2111, 2110.Низкую температуру можно заметить сразу после выхода из термостата и на входе в помпу. Там он еще не измеряется.

В другом варианте термостат в зимнее время будет работать немного позже, чем в обычном режиме, в этом случае жидкость будет циркулировать по кругу при более высоких температурах двигателя автомобиля. В этом случае модернизированный термостат имеет автоматически регулируемую точку открытия, независимо от того, как работает печь. Зимой печка работает в предельном режиме, но термостат откроется намного позже.

При таком режиме работы шестого термостата есть вероятность, что происходит перегрев силового агрегата, правда? Вероятность конечно, но очень мала, потому что скорость циркуляции охлаждающей жидкости в радиаторе отопителя остается неизменной, кроме того, неизменной остается теплоемкость системы охлаждения и коэффициент полезного действия двигателя автомобиля.

Если у вас установлен термостат на 6 отверстий и все подключения выполнены по такой схеме, то теперь можно забыть, как греть радиатор автомобиля зимой, и при этом забыть о картах на радиаторе.Летом разницы в работе термостатов нет. Новая система охлаждения будет одинаково хорошо работать как летом, так и зимой.

Необходимость снятия термостата и его замены может возникнуть при нестабильном температурном режиме двигателя — перегрев или недостаточный прогрев. При этом полностью сливать охлаждающую жидкость не обязательно.

Чтобы проверить термостат на автомобиле, пустите двигатель и возьмите нижнюю часть нижнего шланга радиатора — он должен быть холодным.После того, как температура охлаждающей жидкости достигнет 87-92 ° C, шланг должен начать нагреваться. Если этого не произошло, снимите термостат и проверьте его работоспособность.

A ПРЕДУПРЕЖДЕНИЕ
Снимать термостат необходимо только на полностью остывшем двигателе.

ПОЛЕЗНЫЙ СОВЕТ
Для удобства снимите аккумулятор.

Термостат разборный, при неисправности заменяется только термоэлемент.

Для снятия термостата понадобится следующее.

1. Снимите пробку с расширительного бачка. Откройте сливную пробку внизу радиатора и слейте из него жидкость. Заверните сливную пробку.

2. Ослабьте затяжку двух хомутов на штуцерах крышки гнезда термостата и …

3. … Второй хомут на подводной трубе водяного насоса.

4. Снимите передний шланг с форсунок и …

5. … Задний шланг, продвигая его через подводную трубу водяного насоса.

6. Отверните три болта крышки и снимите ее вместе с термостатом.

7. Осторожно прижмите крышку в тисках мягкими губками или с установленными на них накладками из расплавленного металла, чтобы не повредить алюминиевую крышку.

8. Преодолевая усилие пружины, прижать стопорную пластину термостата вниз и, поворачивая ее в любом направлении, вывести из зацепления с пазами. Затем снимите термостат с крышки.

9. Перед установкой нового термостата проверьте его, опустите в воду, нагретую до 78-80 ° С. Нагрейте воду, постоянно помешивая, до (87 ± 2) ° С.

10. При температуре (87 ± 2) ° C стержень термостата должен начать выходить из силового элемента. Если этого не произошло, замените термостат.

11. Установите термостат для снятия, обращая внимание на состояние уплотнительного резинового кольца в прорези в прорези. Сильно деформированное, надран-ванну или потерявшее эластичное кольцо замените.

12. Залейте жидкость в систему охлаждения, налив ее в расширительный бачок до верхнего края крепежного ремня расширительного бачка. Заверните пробку, пустите двигатель, проверьте отсутствие протечек охлаждающей жидкости через соединение форсунок термостата и прогрейте двигатель до рабочей температуры на холостом ходу, чтобы удалить воздушные пробки из системы.

Замена термостата ВАЗ 2112 нужна, если перестал открываться клапан, выпускающий Тосол на большой круг для охлаждения двигателя, а также если клапан остался в открытом положении или заклинило.Замена термостата двигателя ВАЗ 2112 16-ти клапанный ничем не отличается от замены на 8-клапанный. Отличие лишь в том, что термостат 16 клапанного двигателя ВАЗ-2112 имеет повышенное сопротивление перепускного клапана (открытия дроссельной заслонки), из-за чего увеличивается поток жидкости через радиатор отопителя.

Признаки неисправности термостата ВАЗ 2112

Если термостат не пропускает жидкость на большой круг, то машина начнет очень сильно греть — ни в коем случае не допускайте перегрева и в ближайшее время замените термостат, т.к. если двигатель вашего автомобиля будет работать при повышенных температурах, тогда придется немного поджарить прокладку GBC.

Есть 5 основных признаков неисправности термостата :

Автомобиль длительное время набирает рабочую температуру.
Двигатель быстро перегревается.
Стрелка температуры двигателя понижается на оборотах меньше обычного, а после остановки повышается.
Спустя несколько минут работы, когда нижняя форсунка нагревается, это уже свидетельствует о преждевременном открытии термостата.
Если нижняя форсунка холодная, а температура двигателя близка к закипанию, это говорит о закрытом термостате герметика.

Способы проверки термостата ВАЗ 2112

Есть несколько способов проверки, а именно: без снятия термостата и с разборкой.

К термостат проверить не снимая Нужно прогреть двигатель до рабочей температуры. Затем найдите нижнюю форсунку, идущую от термостата, и катайтесь — в самом начале она должна быть слегка теплой, а потом постепенно нагреваться. В том случае, если нижнее сопло совсем не греется, а постоянно остается холодным, а двигатель очень быстро и сильно прогревается, то это говорит о том, что термостат пришел в негодность и пора его заменить на новый.

Проверка снятого термостата (как старого, так и нового) производится так:

опускаем термостат в воду, нагретую примерно до 80 градусов;
поднять температуру воды еще на 10 градусов;
наблюдаем за «поведением» нового устройства: если вы заметили, что удлинение стержня начинается от силиконового элемента, это означает, что термостат исправен.

Что потребуется для замены термостата ВАЗ 2112

Перед заменой элемента специалисты советуют полностью остудить двигатель.

Для замены на складе необходимо:

крестообразный рифленый;
Ключ шестигранный «на 5»;
емкость для слива жидкости;
охлаждающая жидкость 1-2 л;
новый термостат Hofer для ВАЗ 2110-15, 2170 (85 c) или оригинальный ВАЗ.

Цена термостата ВАЗ 2112 (Hofer (85 s)) около 380 руб. Актуально на весну 2017 года для Москвы и области.

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки деформируются.Это приводит к тому, что при разборке потребуется отшлифовать не менее 2 мм от поверхности головного устройства. При соблюдении всех моментов затяжки заточка головки не требуется, а если захотят, то не более четверти миллиметра.

Конструкция головки

В 16-клапанном двигателе используется ГБЦ, имеющая следующие элементы:

Два распредвала. Это пять литых железных столбов, каждая на 8 кулачков. Заменить впускной распредвал выпускной (и наоборот) невозможно.
16 клапанов. Устанавливаются на направляющие втулки.
Непосредственно на головное устройство устанавливают Седло , которые контактируют с тарельчатыми клапанами.
Гидрокомпенсаторы в количестве 16 шт.

Распредвалы установлены на опорах ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов 1,5 л) позволяет обеспечить нормальную работу двигателя. Это также позволит избежать дорогостоящего фрезерования поверхности после очередного снятия головки.

Подготовка к замене прокладок ГБЦ

При снятии головки обязательно замените прокладку — используйте повторно, так как это приведет к пробою диэлектрика. Также его нужно заменить, если обнаружена утечка антифриза или моторного масла в месте соединения блока и головки. Часто протечки являются результатом повреждения головки из-за чрезмерного нагрева. Если не соблюдать момент затяжки болтов головки ВАЗ-2112 (16 клапанов), возможно повреждение прокладки и подтекание жидкостей.

Подготовительные работы перед заменой прокладки:

Отсоединить отрицательную клемму аккумуляторной батареи.
Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
Полностью слить воду из системы охлаждения — для этого сначала снимите пробку внизу радиатора, затем — блок двигателя.
Обязательно сбросьте давление в топливной системе — в этой рампе есть специальный штуцер.
Снимите гайки, которыми передняя труба крепится к выпускному коллектору.
Снимите термостат.
Отверните гайку крепления кронштейна к патрубку жидкостного насоса.
Ослабьте гайку крепления кронштейна к коллектору (выпускному отверстию). Затем уберите его в сторону, чтобы он не мешал работе.
Отсоединить колодку проводов от датчика масла и мотора доработки ВАЗ-2111 нужно Открутить или ослабить гайки крепления опоры и опорных кронштейнов.

Снятие головного устройства

Особенности клапанной системы

На автомобиле ВАЗ-2112 клапанная конструкция очень похожа на применяемую в моторах модификации ВАЗ-2110. У них только диаметр стержней и пластин чуть меньше. Размеры:

Диаметр тарелки впускного клапана 29 мм, шток 6 975 мм.
Клапан выпускной — тарелка диаметром 25,5 мм, шток 6965 мм.

На каждую пружину клапана ее длина без нагрузки — 38,19 мм. Под нагрузкой 240 Ньютон она уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшается до 24 мм.

Гидравлические подъемники

Приводные клапаны с помощью кулачков на распределительных валах и гидроталькитов. Эти элементы расположены внутри направляющих отверстий. С помощью гидроталькита автоматически устраняется люфт в клапанном механизме. Поэтому при эксплуатации автомобиля не требуется проводить регулировку тепловых люфтов клапанов.

Чтобы гидротальцит работал в штатном режиме, в систему смазки подается масло нима. Он подается по специальным каналам в блоке цилиндров и головке блока цилиндров.Масло проходит по этим каналам и смазывает шейки распределительных валов. В канале есть клапан, через который масло не сливается сверху после выключения двигателя. Это позволяет поддерживать вашу систему в нормальном режиме до полной остановки.

Распредвалы

При ремонте головки необходимо проверить состояние распредвалов. При сборке руководствуйтесь инструкцией и соблюдайте момент затяжки ГБЦ ВАЗ-2112 (16 клапанов). На «приору» будет установлен мотор — он достаточно мощный, имеет отличные характеристики и не требует частого обслуживания.Два распредвала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые расположены непосредственно в головке. Отличие распредвалов в том, что на впуске есть небольшой выступ. Находится возле первой опоры. Для предотвращения осевого смещения есть упорные ребра — они находятся по обе стороны от опоры спереди. Впереди на обоих распредвалах есть сальники камподимельного типа.

Как отремонтировать

Для того, чтобы отремонтировать речевой агрегат, вам понадобятся следующие инструменты:

Устройство для сжатия пружин клапана.Может использоваться как «магазинчик», так и самодельный. Главное, чтобы было удобно работать.
Приспособление для колпачков клапана колеса.
Оправка НКТ для установки заглушек.
Ключ на «10», шестигранники, пинцет и отвертка.

Выполните следующие манипуляции:

Смахните все действия по снятию головок и распредвалов.
Снимите все клапаны с помощью специального приспособления.
Снимите уплотнения клапана.
Замена направляющих и притирка клапанов.Клапаны меняйте в том случае, если есть поломка — прогорание, нарушение геометрии. Обязательно подпишите, в каких гнездах шлифуют клапан — иначе целостность нарушится.
Собрать все механизмы привода клапанов & ndаsh; гидротальцит, пружины, замкните их в панировочных сухарях.

Все Сборка проводится в обратной последовательности, нужно учитывать только одну особенность: придерживаться рекомендованного момента затяжки для ГБЦ ВАЗ-2112 (16 клапанов). На фото отмечена последовательность моментов затяжки.

Как затянуть болты крепления ГБЦ

Обязательно подтяните проводку по схеме, указанной в статье. Чтобы затянуть болты, необходимо выполнить несколько простых шагов:

Установите новую прокладку головки, поместите ее на центрирующие втулки.
Установите головку и — болты ее крепления.
Начните затяжку с момента 20 Н * м. Если шкала в «кг / м», то разделите на 10.
Вторая запись необходима для затяжки всех болтов согласно схеме на 90 градусов.
В третий раз они поворачиваются еще на 90 градусов.

Нельзя использовать болты длиной 95 мм и более. В целом процедура довольно простая, но требуется динамометрический ключ — выдержать должный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) не выдержит.

Ваз 2111 греется причина. Проверка системы охлаждения. Недостаточный уровень охлаждающей жидкости

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться.Если посмотреть на индикатор приборной панели, то стрелка стремится к красной зоне, а в расширительном бачке закипает жидкость — это значит, что в системе охлаждения неисправность.

Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева.

Многие автомобилисты помнят причины эффекта на старых автомобилях «Жигули». На 16-клапанных двигателях причины такого эффекта практически те же. Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:

Система засорена.
Заклинило термостат.
Повреждение насоса. Замените помпу. …
Радиатор.
Неисправность датчика охлаждения.
Неисправность вентилятора охлаждения (см. «)».

Все эти проблемы могут вызвать перегрев двигателя.

Методы ликвидации

Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия. Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее.Итак, рассмотрим последовательность действий.

Схема системы охлаждения двигателя

Радиатор и патрубки

Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к протечке. охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Патрубки радиатора и системы охлаждения

Метод решения проблемы довольно простой — демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.
Вторым этапом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.
Насос (водяной насос)
Одна из основных причин перегрева — появляется люфт водяного насоса … Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко — заменой водяного насоса.
Водяной насос на двигателе
Термостат
Термостат — это первое место, где нужно искать неисправность.
Так, при заклинивании термостата на малом круге двигатель обычно нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.
Термостат снят с мотора
Есть один нюанс, когда термостат не стоит менять — если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.
Датчик охлаждения
Датчик температуры охлаждения — безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.
Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Есть только одно решение проблемы — замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.
Датчик охлаждения
Вентилятор
Последняя причина перегрева, особенно летом, — вентилятор охлаждения.
Вентилятор под капотом обозначен стрелкой
Значит, поломка данного агрегата может привести к перегреву и двигателя.
В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик включения — это точно. Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.
Последствия несвоевременного устранения недостатков
Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.
Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.
Слабый перегрев
Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, оплавятся сальники клапанов и распредвала. Также клапана сгорят, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.
Последствия слабого перегрева, а именно прогорания клапанов
Значительный перегрев
При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности. Таким образом, получается, что капитальному ремонту подлежит голова блока.
Сильный перегрев
При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом оплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал.Таким образом, двигатель не подлежит ремонту, так как стенки силового агрегата обычно разрушаются, и их восстановление невозможно.
выводы
Установлены причины нагрева и перегрева 16-клапанного двигателя и рассмотрены методы устранения. Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков того, что система охлаждения вышла из строя, необходимо найти и устранить причину, так как замена выйдет намного дороже.

Ежедневные проверки и поиск неисправностей
Эксплуатация автомобиля зимой
Поездка на СТО
Руководство по эксплуатации и техническому обслуживанию
Меры предосторожности и правила техники безопасности при работе на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
Двигатель и его системы
Трансмиссия
Шасси
Рулевое управление
Тормозная система
Кузов
Система вентиляции и обогрева салона
Электрооборудование автомобиля
Коды неисправностей
Схемы подключения

Введение

В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110.Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продается под заводским индексом (даже для внешнего рынка модель называется просто LADA 110). В семейство входят модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный — ВАЗ-2112, LADA 112; или трехдверный — BA3-21123). . Кроме того, существуют различные малогабаритные версии, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М — седан с разными крыльями, капотом, бамперами, оригинальной обивкой дверей.
Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном экстерьера и интерьера. Для изготовления деталей кузова, наиболее подверженных коррозии, используется оцинкованный металл, а в кузов вклеиваются несъемные стекла (лобовое, заднее и боковые).
Даже в седанах багажное отделение очень просторное для своего класса, а хэтчбеки и универсалы, у которых можно складывать спинки задних сидений, даже могут служить для перевозки довольно громоздких грузов, например, холодильника.
Изначально на «Десятку» устанавливались только короткоходные карбюраторные двигатели объемом 1,5 литра ВАЗ21083 мощностью 69 л.с. с., однако довольно скоро этот силовой агрегат уступил место двигателям нового поколения с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как два, так и четыре клапана на цилиндр, что сказывается на их тяговых и экономических качествах.
В данном руководстве рассматриваются шестнадцатиклапанные ВАЗ-2112 (1,5 л) и ВАЗ-21124 (1.6L) в настоящее время устанавливаются на все модели этого семейства с электронным управлением от Bosch, January или GM, но данное описание также полностью применимо для ремонта ранее установленных восьмиклапанных двигателей.
Все двигатели агрегатируются с пятиступенчатой механической коробкой передач.
В базовой комплектации автомобили «десятого» семейства могут похвастаться твидовым салоном, иммобилайзером, центральным замком, электростеклоподъемниками передних дверей и атермальным стеклом. Более дорогие комплектации оснащены подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который другие дилеры называют бархатом) и литыми дисками.Перечень оборудования, которое можно установить по запросу, совершенно неограничен: набор пластиковых обвесов, хромированные ручки дверей, доработанная панель приборов, кондиционер и т.д.
«Десятка» давно уже не новинка, но приемлема. Ремонтопригодность, а также невысокая цена и доступность запчастей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году производство «десятого» семейства на заводе АВТОВАЗ в Тольятти было прекращено, производство моделей возобновилось в Украине на автомобильном заводе корпорации Богдан.
Как и ВАЗ, Богдан 2110 хорошо приспособлен для дальних поездок по внутренним дорогам — этому способствуют хорошие динамические характеристики, комфортная подвеска и небольшой расход топлива.

Заводская гарантия на автомобили «десятого» семейства составляет 35 тыс. Км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры также предоставляют собственную, более длительную гарантию, сокращая при этом время обслуживания в полтора-два раза.
В данном руководстве даны рекомендации по ремонту и эксплуатации автомобилей ВАЗ / Богдан 2110/2111/2112 с инжекторными восьми- или шестнадцатиклапанными двигателями объемом 1,5 и 1,6 л.
Примечание
Показатели расхода топлива приведены только для справки и являются средними для различных типов кузова.
Рекомендации мануала также можно использовать при ремонте восьмиклапанных двигателей.

Экстренное реагирование

Эксплуатация

Двигатель

2.Перегрев двигателя

Как правило, при нормальных условиях эксплуатации автомобиля стрелка указателя температуры охлаждающей жидкости постоянно находится в средней зоне шкалы. Температура двигателя может повыситься при длительном движении автомобиля в гору, особенно в жаркую погоду. Если стрелка указателя температуры охлаждающей жидкости находится в критической зоне, то необходимо выяснить причину перегрева двигателя.

ВНИМАНИЕ
Продолжая движение автомобиля с указателем указателя температуры охлаждающей жидкости в критической зоне, двигатель может быть серьезно поврежден.

ВНИМАНИЕ
Пар и брызги кипящей охлаждающей жидкости, выходящие под давлением из крышки радиатора перегретого двигателя, могут вызвать сильные ожоги. Не поднимайте вытяжку, если из-под нее выходит пар.
1. Включите аварийную световую сигнализацию и, нажав педаль сцепления, поверните автомобиль на обочину дороги, а затем остановитесь в безопасном месте. Установите рычаг переключения передач в нейтральное положение и включите стояночный тормоз. Отключите все вспомогательное электрическое оборудование.
2.Если стрелка указателя температуры находится в критической зоне, но пар не выходит из-под капота, полностью откройте заслонку регулятора расхода воздуха и установите нагреватель на максимум. Дайте двигателю поработать несколько минут на холостом ходу. Наблюдайте за стрелкой на указателе температуры охлаждающей жидкости. Если перегрев был вызван повышенной нагрузкой на двигатель (например, во время длительного крутого подъема в жаркий день), то температура двигателя должна начать падать практически сразу. В этом случае необходимо охладить двигатель на холостом ходу.После того, как температура двигателя вернется к норме, когда стрелка указателя температуры вернется в среднюю зону шкалы, вы можете продолжить движение.
ВНИМАНИЕ
Если пар не выходит из-под капота, а горячая охлаждающая жидкость не течет на дорогу, не останавливайте двигатель сразу.
3. Если пар выходит из-под капота, или если горячая охлаждающая жидкость попадает на дорогу, это признак разгерметизации системы охлаждения, например, из-за разрыва или перескакивания шланга.Немедленно заглушите двигатель. Следует отметить, что перегретый двигатель часто не может сразу остановиться сразу после выключения зажигания, продолжая работу из-за так называемого псевдо-горячего зажигания. Для принудительной остановки двигателя необходимо плавно нажать педаль акселератора до упора или, включив любую передачу при выжатом сцеплении, нажать на тормоз и отпустить сцепление.
4. Дождитесь прекращения выделения паров или утечки жидкости, а затем откройте капот.
5.Убедитесь, что нет очевидных причин потери охлаждающей жидкости, например, трещин в стенках шлангов или негерметичных соединений труб. Поскольку все части двигателя и системы охлаждения горячие, следует соблюдать осторожность, чтобы не обжечься. Если вы обнаружите утечку охлаждающей жидкости, вы должны отремонтировать и загерметизировать систему охлаждения, прежде чем продолжить движение. Сломанный шланг можно временно отремонтировать изолентой. Повреждения радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому для того, чтобы добраться до ближайшей СТО, рекомендуется долить воды в систему охлаждения и во время движения внимательно следить за указателем температуры, периодически останавливаясь, чтобы дать двигателю остыть и восстановить уровень жидкости в системе охлаждения.
ВНИМАНИЕ
Не доливайте холодную воду в горячий двигатель, так как это может повредить двигатель. Дайте двигателю полностью остыть при открытом капоте не менее получаса.
Избегайте длительной эксплуатации двигателя с использованием чистой воды вместо охлаждающей жидкости (смеси антифриза и дистиллированной воды), так как это приведет к образованию накипи в системе охлаждения, в результате чего его охлаждающая способность снизится и срок службы двигателя сократится.
6. Причиной перегрева двигателя может быть неисправный термостат.Чтобы проверить это, на еще горячем двигателе внимательно проверьте температуру верхнего и нижнего шлангов радиатора наощупь. Если нижний шланг холодный, термостат неисправен, в результате чего охлаждающая жидкость не может циркулировать по радиатору. В этом случае дайте двигателю полностью остыть, а затем продолжайте движение до ближайшей сервисной станции, внимательно следя за показаниями датчика температуры и периодически останавливаясь, чтобы дать двигателю остыть.
7. Если термостат в норме, а двигатель еще теплый, необходимо включить зажигание и убедиться, что вентилятор радиатора вращается.Проверить исправность датчика включения вентилятора радиатора. Для этого отсоедините разъем от датчика, установленного на корпусе термостата, и соедините провода разъема вместе, затем включите зажигание.
8. Если вентилятор не включается после замыкания клемм, причиной неисправности может быть перегоревший предохранитель, сломанное реле или перегоревший электродвигатель. Проверьте состояние соответствующего предохранителя (см. Раздел «Предохранители» далее в этой главе) и, при необходимости, замените его новым соответствующего номинала.
9. Для проверки работоспособности электродвигателя вентилятора необходимо использовать два дополнительных провода, которые необходимо подключить сначала к разъему электродвигателя, а затем непосредственно к выводам аккумуляторной батареи, соблюдая полярность. Если электродвигатель заработал, необходимо проверить проводку и реле включения вентилятора радиатора с помощью дополнительного оборудования.
ВНИМАНИЕ
Провода должны быть изолированы и надежно закреплены. Не допускайте замыкания проводов друг на друга!
10.Если утечек охлаждающей жидкости не обнаружено, проверьте уровень в расширительном бачке охлаждающей жидкости.
ВНИМАНИЕ
Крышку расширительного бачка нельзя открывать, пока двигатель полностью не остынет. Поскольку в это время горячая жидкость находится под давлением, она может выплескиваться или пар под давлением вылетать из пробки, что может вызвать серьезные ожоги.
11. Если расширительный бачок пустой, может потребоваться долить охлаждающую жидкость. Наденьте защитные перчатки или накройте крышку большим куском плотной ткани.Осторожно поверните крышку против часовой стрелки до упора. Поворачивая крышку, не нажимайте на нее. После того, как давление в системе охлаждения сравняется с атмосферным, дополнительно поверните крышку против часовой стрелки. Снимаем крышку.
12. Долить охлаждающую жидкость. Как уже было сказано выше, если нет рекомендованной марки охлаждающей жидкости, можно долить в радиатор чистую воду. Как можно скорее полностью слейте разбавленную водой охлаждающую жидкость из системы охлаждения двигателя и замените ее кондиционером рекомендованной марки.
13. Плотно закройте крышку. Запустите двигатель и посмотрите на стрелку указателя температуры охлаждающей жидкости. Если стрелка снова поднимется в красную зону, двигатель требует ремонта. Отбуксируйте автомобиль на СТО.
14. Если температура двигателя нормализовалась, необходимо проверить уровень охлаждающей жидкости в расширительном бачке. При необходимости долейте охлаждающую жидкость в бачок и доведите ее уровень до отметки «MAX». Затем плотно закройте крышку расширительного бачка.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но пар не выходит из-под капота, включить максимальный режим обогрева салона (см. «Система автоматического управления обогревателем») ).Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите аварийную световую сигнализацию, выжмите педаль сцепления и по инерции автомобиля постарайтесь осторожно подъехать к краю проезжей части и остановиться как можно правее на обочине дороги, а по возможности — за ее пределами. проезжая часть. Дайте двигателю поработать пару минут на нормальных оборотах холостого хода с включенным нагревателем на полную мощность.

A ПРЕДУПРЕЖДЕНИЕ
Не останавливайте двигатель немедленно! Единственное условие — сохранить герметичность системы охлаждения.Если шланг лопнул или оторвался, или если есть утечка, отличная от жидкости, вытекающей из пробки расширительного бачка, двигатель необходимо немедленно остановить!

После остановки перегретого двигателя начинается локальный перегрев охлаждающей жидкости в точках соприкосновения с наиболее нагретыми деталями двигателя и образование паровых пробок. Это явление называется тепловым ударом.

1. Заглушите двигатель.

2. Откройте капот и осмотрите моторный отсек. Определите, откуда идет пар.При осмотре двигателя обращайте внимание на наличие охлаждающей жидкости в расширительном бачке, на исправность резиновых шлангов, радиатора, термостата.

A ПРЕДУПРЕЖДЕНИЕ
Никогда не открывайте крышку расширительного бачка напрямую. Жидкость в системе охлаждения находится под давлением, при открытии пробки давление резко упадет, жидкость закипит и ее брызги могут вас ошпарить. Если вы хотите открыть крышку расширительного бачка на горячем двигателе, сначала положите сверху толстую плотную ткань и только потом аккуратно открутите крышку.

ПОЛЕЗНЫЕ СОВЕТЫ
Важную роль в обеспечении оптимального температурного режима играет пробка расширительного бачка. Поддерживает в системе избыточное давление не менее 0,1 МПа (1,1 кгс / см2). В этом случае температура кипения воды повышается до 120 ° С, а антифриза — до 130 ° С. К сожалению, при заклинивании клапана в закрытом положении при перегреве возникает значительное превышение избыточного давления — более 0,2 МПа (2 кгс / см2), что может привести к разрыву расширительного бачка или поломке одного из шлангов.

3. Загляните под приборную панель со стороны переднего пассажира и выясните, нет ли утечки или следов утечки охлаждающей жидкости из расположенного под ней радиатора отопителя.

При обнаружении утечки охлаждающей жидкости разорванный шланг можно временно отремонтировать с помощью липкой ленты.

ПОЛЕЗНЫЙ СОВЕТ
Усиленная (обычно серебристого цвета) клейкая лента, которую можно приобрести в автосалоне, особенно подходит для этой цели.

Протечку радиатора, термостата или отопителя довольно сложно устранить на месте, поэтому в такой ситуации необходимо доливать воду в систему охлаждения и внимательно следить за показателем температуры во время движения, периодически восстанавливая уровень в система охлаждения.

ПРЕДУПРЕЖДЕНИЯ
Длительное использование воды вместо антифриза приводит к образованию накипи в системе охлаждения двигателя, ухудшению его охлаждения и, как следствие, снижению ресурса.
Никогда не доливайте холодную воду в перегретый двигатель. Двигатель должен остыть при открытом капоте не менее 30 минут.

4. Двигатель может перегреться при выходе из строя термостата, регулирующего поток жидкости в системе охлаждения через радиатор или мимо него (для ускорения прогрева холодного двигателя).Чтобы проверить термостат, на прогретом двигателе пощупайте температуру шланга, соединяющего корпус термостата с радиатором. Если шланг холодный, термостат неисправен, циркуляции через радиатор нет.

5. Очень часто причиной перегрева двигателя, в системе охлаждения которого установлен электровентилятор, является его выход из строя. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор охлаждения при перегреве двигателя.

6. Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле ВКЛ, перегорел двигатель или неисправна проводка.

7. Проверить целостность электропроводки, надежность соединения электрических разъемов.

8. Если проводка в порядке, проверьте предохранитель и замените его, если он неисправен.

9. Если предохранитель исправен, попробуйте заменить реле вентилятора.

11. Если электродвигатель начинает работать, значит неисправна проводка; в противном случае неисправна также проводка или сам двигатель.Реле и электродвигатель ремонту не подлежат, заменяйте их в сборе (см. Раздел 9 «Электрооборудование»).

ПРИМЕЧАНИЕ
Допускается подъехать к месту ремонта с электродвигателем, подключенным непосредственно к аккумуляторной батарее. По приезду не забудьте отключить электродвигатель от АКБ, иначе это приведет к разрядке АКБ.

Он положил начало целому семейству автомобилей. Некоторые из них все еще производятся. Этот модельный ряд отличается высокой надежностью и относительной простотой исполнения, что является одной из основных причин высокой популярности автомобиля.В то же время условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них — система охлаждения.

Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он дает сбой. В конечном итоге они проявляются одинаково. Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля

Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью терморегулятора. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.

Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения.Основные причины неисправности автомобиля ВАЗ 2110:

поломка термостата;
вентилятор не работает;
шлюз;
низкий уровень охлаждающей жидкости;
грязная поверхность двигателя.

Любая из этих причин может привести к сильному нагреву двигателя. В результате автомобиль потеряет значительную часть своей мощности.

Неисправность термостата и вентилятора

Признаком неисправности термостата является резкое повышение температуры без видимой причины.То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат заклинивает в закрытом положении.

В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° C.Теперь следует оценить температуру трубы, идущей к радиатору. Если холодно, необходимо заменить термостат.

В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах. В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува, и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор. Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникнуть неисправности в его цепи питания.

В качестве особого случая следует упомянуть перегоревший предохранитель. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел. Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции. В этом случае необходимо выключить двигатель и включить зажигание.

Если при замыкании контактов мотор вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, для дальнейшего ремонта потребуются навыки и специальный прибор, поэтому лучше обратиться к специалисту.

Двигатель ВАЗ-2112 с двумя распредвалами

На автомобильном рынке России большую популярность завоевал автомобиль ВАЗ-2112. За такую славу нужно поблагодарить завод-производитель, наладивший выпуск автомобилей с двигателями различных модификаций. Автомобили этого модельного ряда имеют разные технические характеристики.

Итак, двигатель ВАЗ-2112-инжектор имеет систему впрыска топлива. Блок цилиндров изготовлен из высокопрочного материала — чугуна. Система охлаждения равномерно проходит по блоку и исключает неравномерный нагрев. В верхней части устройства рубашка охлаждения открыта сбоку от его головки. Нижняя часть агрегата снабжена пятью подшипниками опор коленчатого вала и крышками, которые привинчиваются.

Двигатель ВАЗ-2112 комплектуется двумя распредвалами. Первый предназначен для впускных клапанов, а второй — для выпускных.Если сравнить характеристики 8- и 12-клапанного двигателя, то 8-клапанный поворот распределительного вала происходит в опорах, которые расположены в блоке вверху его головки и в двух корпусах подшипников. У 16-клапанного двигателя их опора также установлена в верхней части, но уже в общем корпусе подшипников. В своей установке двигатель ВАЗ-2112 имеет толкатель гидрораспределителя. Это дает возможность, в отличие от 8-клапанного двигателя, обойтись без регулировки.

Двигатель ВАЗ-2112 (для классики) укомплектован двумя клапанами на каждый цилиндр — это впускной и соответственно выпускной.16-клапанный имеет четыре клапана — два впускных и два выпускных. Седло клапана и направляющая втулка на любой модели мотора этой модели запрессовываются в головку агрегата.

У ВАЗ-2112 двигатель имеет комбинированную систему смазки — разбрызгиванием и под давлением. Таким образом смазываются коренные и шатунные подшипники, а также подшипник распределительного вала.

Впускной тракт инжекторного двигателя ВАЗ-2112 одинаков при любой температуре двигателя. У этой модели двигателя есть три основные причины, по которым он не запускается — он не работает:

• система запуска;

• Система зажигания;

• система снабжения.

Первой причиной может быть неправильная работа стартера. Для решения этой проблемы обратитесь к специалисту. Для осмотра системы зажигания необходимо проверить цепь высокого напряжения. Если на нем нет повреждений, нужно убедиться, что на свечах зажигания есть искра. Если искры нет, следует заменить высоковольтные провода на новые, возможно, потребуется замена модуля.

Показателем того, что система питания исправна, является давление топлива в топливной рампе. Для устранения неполадок может потребоваться замена топливного фильтра, воздушного фильтра или топливного насоса.

При работе двигателя его оптимальный температурный режим поддерживается системой охлаждения. Если работа этой системы нарушена — это неизбежно приведет к перегреву двигателя. В результате могут быть последствия в виде поломки прокладки в головке агрегата, и как следствие необходим дорогостоящий ремонт.

Не забывайте о техническом обслуживании и своевременном ремонте автомобиля, можно избежать многих проблем, а это продлит срок его службы.

Питание

Питание

2021-10-21 15:41:13

Читать

К нам подходит водитель ВАЗ 2110 и эмоционально начинает говорить: ребята, помогите! Вечером поехать в командировку, а машина глохнет, свечи залиты.Ставлю новые свечи, минут …

Автомобиль ваз 2112 перегревается в чем причина.Почему двигатель горячий? Распространенные причины перегрева двигателя
Перегрев двигателя — не редкость для такого автомобиля, как ВАЗ 2110. В основном эта проблема встречается на автомобилях с большим пробегом. Хотя в относительно новых экземплярах перегрев мотора исключать не стоит.
Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.
Общие причины
Как известно, ВАЗ 2110 комплектуется двумя типами двигателей — с 8 и 16 клапанами.Выделяют несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.
Низкий уровень охлаждающей жидкости
Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно тосол или тосол.
Материал по теме:
В нормальной ситуации уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара.Это означает, что контейнер заполнен примерно на 50-60 процентов.
Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.
Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую охлаждающую жидкость.
Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому.И в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше … Одно из важнейших его достоинств — это вещество не замерзает в сильные морозы. Для отдельных регионов нашей страны это ключевой фактор при выборе теплоносителя.
Термостат
Еще одна причина перегрева мотора — заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру.В результате это приведет к сильному нагреву силовой установки. Сам по себе перегрев грозит очень и очень серьезными последствиями.
Такая неисправность может проявиться в самый неподходящий момент — в пути. У вас вряд ли получится качественно провести ремонт на обочине дороги. … Но можно попробовать один метод — постучать по корпусу термостата. Часто это позволяет устройству на время вернуться в работоспособность. Так вы сможете попасть в собственный гараж или ближайшую станцию.Обслуживание … Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка скоро повторится.
Материал по теме:
датчик температуры
Датчик температуры необходим для того, чтобы реагировал на изменения нагрева двигателя. … При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.
При неисправности данного устройства происходит перегрев силового агрегата, так как вентилятор не включается.Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.
Материал по теме:
Если в дороге обнаружите такую неприятность ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а охлаждения встречным потоком воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.
Разгонитесь на свободном участке и затем начните торможение двигателем.Так температура упадет, перегрева не произойдет. Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.
Вентилятор охлаждения
Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на панели приборов будет в красной зоне.
Если вы давно владеете автомобилем, то, скорее всего, у вас были проблемы, связанные с перегревом двигателя.На ВАЗ 2110-2112 такие проблемы не исключение. Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.
Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, и методы их решения тоже.
Недостаточный уровень охлаждающей жидкости
В расширительном бачке вашей машины уровень охлаждающей жидкости должен быть почти вдвое меньше бачка.Если посмотреть на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет располагаться на верхнем крае зажима.
При необходимости долить тосол или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне плита может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.
Отказ термостата
Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель будет очень быстро перегреваться.Чтобы решить эту проблему, необходимо заменить термостат на новый.
Если вдруг в пути выяснится эта проблема, и нужно проехать довольно далеко к месту ремонта, то можно попробовать постучать по корпусу термостата, возможно это приведет к его нормальному, хоть и временному функционированию.
Неисправность датчика температуры и вентилятора охлаждения радиатора
Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, — это выход из строя вентилятора или датчика охлаждения, который опять же отвечает за его работу.
Рассмотрим оба этих случая подробнее.
Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подползать. Обычно это происходит в пробках, и быстро сбросить Т до нормального значения не представляется возможным. И в этом случае тосол или тосол может даже закипеть, и мотор будет перегреваться, чего нельзя допускать.Постарайтесь выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро снизить температуру.
Что касается неисправности самого вентилятора, то в принципе все описанные симптомы будут здесь, только решение проблемы будет стоить немного дороже, так как стоимость нового моторчика вентилятора не менее 600 рублей без кейс.
Если у вас есть ВАЗ 2110 или аналогичная машина отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему греется ВАЗ 2110» вверх?»
Он положил начало целому семейству автомобилей.Некоторые из них все еще производятся. Этот модельный ряд отличается высокой надежностью и относительной простотой исполнения, что является одной из основных причин высокой популярности автомобиля. В то же время условно длительная эксплуатация выявила ряд существенных недостатков. Одна из них — система охлаждения.
Отлично работает на относительно новом автомобиле, однако, как только срок службы превышает 10 лет, он дает сбой. В конечном итоге они проявляются одинаково.Стрелка прибора, указывающая температуру, неизменно ползет вверх. Причин, по которым нагревается двигатель ВАЗ 2110, может быть несколько, и эта проблема требует детального рассмотрения.

Система охлаждения автомобиля
Система охлаждения выполнена по классической схеме. Циркуляция теплоносителя осуществляется по большим и малым кругам. Его переход с одного круга на другой осуществляется автоматически с помощью терморегулятора. Охлаждение антифриза происходит в радиаторе, который сделан из алюминия для лучшей теплоотдачи.
Для предотвращения перегрева двигателя при длительной работе на низких передачах в автомобиле предусмотрен вентилятор, который автоматически включается при достижении температуры определенного значения. Основные причины неисправности автомобиля ВАЗ 2110:
поломка термостата;
вентилятор не работает;
шлюз;
низкий уровень охлаждающей жидкости;
грязная поверхность двигателя.
Любая из этих причин может привести к сильному нагреву двигателя.В результате автомобиль потеряет значительную часть своей мощности.
Неисправность термостата и вентилятора
Признаком неисправности термостата является резкое повышение температуры без видимой причины. То есть двигатель автомобиля работал в штатном режиме, длительных простоев в пробках и движения на первой передаче не было, а стрелка прибора близка к критической отметке. Почему это происходит? Дело в том, что, как правило, термостат заклинивает в закрытом положении.
В этом случае жидкость продолжает циркулировать в обход радиатора, чего недостаточно для охлаждения двигателя. Определить, действительно ли виноват термостат, очень просто. Необходимо прогреть двигатель до температуры 90 ° С. Теперь следует оценить температуру патрубка, идущего к радиатору. Если холодно, необходимо заменить термостат.
В отличие от предыдущего случая перегреву двигателя предшествует длительная работа на пониженных передачах.В этом режиме радиатор ВАЗ 2110 не имеет достаточного обдува, и при достижении температуры 95 ° С срабатывает датчик, который включает вентилятор. Если этого не произойдет, неизбежен перегрев двигателя. Такое повреждение осложняется тем, что помимо самого вентилятора могут возникнуть неисправности в его цепи питания.
В качестве особого случая следует упомянуть перегоревший предохранитель. К тому же может выйти из строя сам датчик. Вот почему так важно правильно определить неисправный узел.Это можно сделать следующим образом. Необходимо замкнуть контакты датчика, он установлен на радиаторе. Будьте осторожны при выполнении этой операции. В этом случае необходимо выключить двигатель и включить зажигание.
Если при замыкании контактов мотор вентилятора начинает вращаться, датчик неисправен. Если нет, то причина может быть в предохранителе, и его нужно проверить. Если он исправен, для дальнейшего ремонта потребуются навыки и специальный прибор, поэтому лучше обратиться к специалисту.
Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться. Если посмотреть на индикатор приборной панели, то стрелка стремится к красной зоне, а в расширительном бачке закипает жидкость — это значит, что в системе охлаждения неисправность.
Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева.
Многие автомобилисты помнят причины эффекта на старых автомобилях «Жигули».На 16-клапанных двигателях причины такого эффекта практически те же. Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:
Система засорена.
Заклинило термостат.
Повреждение насоса. Замените помпу. …
Радиатор.
Неисправность датчика охлаждения.
Неисправность вентилятора охлаждения (см. «)».
Все эти проблемы могут вызвать перегрев двигателя.
Методы ликвидации
Для устранения причины нагрева двигателя необходимо установить эпицентр воздействия.Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее. Итак, рассмотрим последовательность действий.
Схема системы охлаждения двигателя
Радиатор и патрубки
Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к утечка охлаждающей жидкости.
При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.
Патрубки радиатора и системы охлаждения
Метод решения проблемы довольно простой — демонтаж радиатора из системы и его чистка как снаружи, так и изнутри.
Вторым этапом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.
Насос (водяной насос)
Одна из основных причин перегрева — появляется люфт водяного насоса … Определить эту неисправность достаточно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко — заменой водяного насоса.
Водяной насос на двигателе
Термостат
Термостат — это первое место, где нужно искать неисправность.
Так, при заклинивании термостата на малом круге двигатель обычно нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.
Термостат снят с мотора
Есть один нюанс, когда термостат не стоит менять — если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его необходимо как можно скорее заменить.
Датчик охлаждения
Датчик температуры охлаждения — безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.
Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Есть только одно решение проблемы — замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.
Датчик охлаждения
Вентилятор
Последняя причина перегрева, особенно летом, — вентилятор охлаждения.
Вентилятор под капотом обозначен стрелкой
Значит, поломка данного агрегата может привести к перегреву и двигателя.
В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик включения — это точно.Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.
Последствия несвоевременного устранения недостатков
Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.
Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.
Слабый перегрев
Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, оплавятся сальники клапанов и распредвала. Также клапана сгорят, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.
Последствия слабого перегрева, а именно прогорания клапанов
Значительный перегрев
При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности. Таким образом, получается, что капитальному ремонту подлежит голова блока.
Сильный перегрев
При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом оплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал. Таким образом, двигатель не подлежит ремонту, так как стенки силового агрегата обычно разрушаются, и их восстановление невозможно.
выводы
Установлены и рассмотрены причины нагрева и перегрева 16-ти клапанного двигателя методами устранения. Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков того, что система охлаждения вышла из строя, необходимо найти и устранить причину, так как замена выйдет намного дороже.

Перегрев двигателя автомобиля — проблема, с которой может столкнуться каждый водитель.
В этой статье мы узнаем:
— как вовремя заметить, что двигатель перегрет;
— почему двигатель нагревается в целом и в определенных ситуациях;
— что делать при перегреве двигателя.
Чтобы понять суть вопроса, необходимо последовательно прочитать все пояснения опытного автомеханика.
Как определить перегрев двигателя
На первый взгляд все очень просто — по показателям датчика температуры двигателя, или — датчика.Это правда, если бы не одно — начинающие автомобилисты настолько увлечены дорожной ситуацией вокруг, что смотрят на приборную панель только в одном случае — сколько осталось топлива. Опытные автомобилисты наоборот в силу неуверенности в себе тоже не смотрят на приборную панель автомобиля. В результате часто возникает ситуация, когда обнаруживается перегрев, когда температура двигателя давно превышает допустимые пределы, и двигателю нанесен непоправимый ущерб. Именно непоправимый перегрев — одна из самых тяжелых неисправностей, приводящая к очень серьезным последствиям.Но об этом чуть позже.
Но есть способ, который не даст пропустить момент перегрева. Это проблематично для трафика и не всегда присутствует явно, но вы должны знать об этом:
Как только температура двигателя превышает допустимую норму, при резком нажатии на педаль акселератора или при ускорении автомобиля, пусть даже немного, отчетливо слышны стук , которые в простонародье называют «стук пальцами». Это неправда, но это определение знают все.
Если вы слышите такой звук, вероятность перегрева двигателя составляет 99%, и вам необходимо принять меры.
Детонационный стук — это звонкий металлический стук, частота которого совпадает с частотой вращения двигателя. Вы наверняка слышали такие звуки при заправке некачественным топливом. Откуда взялось понятие «стук пальцами», я лично не знаю. Но настоящая причина возникновения таких стуков — нарушение процесса сгорания топлива. То, что вы слышите, — не что иное, как взрывы топливной смеси.При нормальной работе двигателя процесс горения — управляемый, как только нарушается один из рабочих параметров — процесс выходит из-под контроля и горение переходит во взрыв. Отсюда понятие — детонация (от слова детонировать — взорваться) стучит. Когда двигатель перегревается — это первая ласточка.
Прежде чем продолжить разговор, давайте определимся, что такое нормальная температура, а что перегрев. Односложного ответа нет, но есть общие правила.
Температура двигателя в пределах 85-95 градусов по Цельсию, он рабочий.
Допустимы температуры двигателя до 100 градусов. Это значит, что допускается кратковременное повышение температуры до 100, иногда до 105 градусов. Это ненадолго — до 5 минут.
Температура двигателя выше 105 градусов Цельсия — это перегрев, и необходимо принять меры.
Причины, которые могут вызвать перегрев
1. Отсутствие охлаждающей жидкости. Жидкость в двигателе не закипает, потому что ее мало, но вот почему: помните внешнюю поверхность для охлаждения? При недостатке жидкости поверхность контакта жидкости и нагретого двигателя недостаточна, а передача тепла в окружающую среду — плохая.Отсюда перегрев. Система охлаждения двигателя не герметична, как многие считают, а в процессе эксплуатации жидкость испаряется — не забывайте регулярно проверять ее уровень. И, конечно же, следите за состоянием радиатора и патрубков — течи недопустимы. Бывают случаи внутренних протечек — в результате повреждения прокладки между головкой и блоком цилиндров. Вода не будет вытекать из выхлопной трубы, но постоянное снижение уровня жидкости без видимых протечек — повод насторожиться и обратиться к специалисту.Скопившаяся в цилиндрах вода в момент пуска двигателя может привести к гидроудару — это в прямом смысле может разрушить поршневую группу, и не только.
2. Состояние радиатора. Зазоры между радиаторными гребнями достаточно малы, и постепенно могут загрязняться представителями мира насекомых. Шутка ли, был случай, когда небольшое загрязнение радиатора (вкупе с плохим состоянием двигателя) привело к постоянному перегреву автомобиля.Содержите радиатор в чистоте и хотя бы время от времени продувайте его сжатым воздухом.
3. Неправильно установлен угол зажигания. При нарушении угла зажигания нарушается процесс сгорания топлива. Как следствие — повышение температуры горения и снижение мощности. Власть упала, но в этом нет необходимости. Что мы делаем? Правильно — сильнее нажимаем на педаль газа. Получается, что больше топлива тратится на проектный режим работы двигателя (при котором происходит нормальное охлаждение).Отсюда перегрев. Кстати, проблема с зажиганием может возникнуть (просто спонтанно, а не после вашего вмешательства в тонко настроенный механизм двигателя) в случае растяжения ремня или цепи ГРМ. Это не единственный вариант, но он распространен — учтите.
4. Качество топлива. Несоответствующее октановое число приводит к снижению мощности и увеличению температурного режима сгорания топлива. Выход один — заправляться в одном месте, поэтому вероятность получить плохой газ ниже.
5. Отложения на стенках двигателя и радиатора. Причина проста — использование некачественной охлаждающей жидкости, да еще воды вообще. Еще немного подробнее. С физической точки зрения лучше использовать воду, так как вода имеет лучшую теплопроводность, чем антифризы на спиртовой основе. Но — в воде есть соли (это можно увидеть на стенках чайника) — бывает и внутри двигателя. В результате нарушается циркуляция воды, снижается эффективность охлаждения и двигатель перегревается.Если вы уже наливаете воду в расширительный бачок, налейте дистиллированную воду, в ней нет солей. И лучше всего использовать специальные антифризы. Поверьте, полностью удалить накипь с двигателя невозможно. И еще одна «прелесть воды»: если после воды, например, на зиму, залить антифриз — будьте готовы к каплям (он может течь куда угодно: радиатор, трубы) — это факт. Если постоянно ездить «на антифризе», ничего не произойдет, а после воды — антифриз потечет на 99%.
6. Износ двигателя. К этому можно отнести многие аспекты, но в большинстве случаев это износ поршневой группы. При длительной эксплуатации автомобиля поршневые кольца, используемые для уплотнения камеры сгорания, изнашиваются, что приводит к снижению компрессии, нарушению сгорания топлива, потере мощности (запомните формулу) и перегреву автомобиля.
Как оказалось тоже сложно. Проще говоря, это так: топливо лучше горит при определенном давлении, которое создается в камере сгорания.Давление около 12 атмосфер. Если взять трубу, заткнуть ее картошкой и подуть внутрь, то внутри будет создаваться давление, которое называется сжатием. Сила, с которой вы обдуваете, будет представлять собой силу расширения горючего, которое толкает поршень и приводит в движение коленчатый вал. Кольца служат для более плотного прилегания поршня к цилиндру (в нашем случае картошка и трубка). Теперь, если положить свободный кусок картофеля и подуть, воздух пройдет мимо поршневого картофеля.
Вот что происходит в двигателе при износе поршневой группы (износ колец и износ стенок цилиндров). В результате часть энергии расширения топлива при сгорании проходит по поршню (между поршнем и цилиндром), а также — уменьшается сжатие (оптимальное давление в камере сгорания), что ухудшает качество сгорания. И снова — потеря мощности и перегрев. Выход один — обратиться к специалисту.
7. Вентилятор радиатора.В некоторых (старых) моделях автомобилей эта причина отсутствовала, так как вентилятор приводился в движение непосредственно от коленчатого вала через ремень. Теперь вентиляторы электрические, и они включаются при срабатывании датчика температуры. Датчик может не работать, и вентилятор может не включаться. Это довольно частая причина. Достаточно выйти и посмотреть — возможно окисление контактов подключения мотора.
8. Воздушные карманы, образующиеся при заполнении жидкостью. Кстати, в этом случае датчик температуры может не показывать повышение температуры.Как избавиться от пробок — тема отдельной статьи. От себя добавлю — при заливке жидкости в систему охлаждения машина должна стоять горизонтально.
9. Термостат. Термостат делит систему охлаждения на два контура — малый и большой. Малый используется для прогрева автомобиля (количество жидкости уменьшается, радиатор выключается), при достижении определенной температуры подключается большой кружок (подключается радиатор) Если заклинило термостат, то используется только маленький кружок: жидкости не хватает, радиатор выключен — машина перегревается.Нащупав нижние патрубки, подходящие к радиатору, можно определить: если они холодные, а машина перегрета, поменяйте термостат.
10. Насос. Насос — это насос, который принудительно вытесняет воду для улучшения циркуляции. По большому счету, с помпой могут случиться две неприятности: она просто потечет — увидите, и вторая, более сложная для определения — это износ крыльчатки помпы. При износе крыльчатки насос медленно перекачивает жидкость, в результате жидкость в двигателе нагревается быстрее, чем в радиаторе (ухудшается циркуляция воды) Это можно определить по неравномерному нагреву — радиатор холодный, а двигатель кипит.Внимание — такие же симптомы возникают при неисправности термостата и наличии воздушной пробки.
Могут быть и другие причины, одна из которых относится к категории «вы не можете придумать это специально». Например, не полностью ослабленный стояночный тормоз, приводящий к торможению автомобиля, увеличению нагрузки на двигатель и перегреву. Может трос ручника заклинить — был такой случай. Машина немного тормозит, но в жару этого хватает.
И еще немного грешить на включенный кондиционер.По большому счету, это скорее надуманная причина. Конечно, кондиционер создает дополнительную нагрузку на двигатель, но при разработке это учли. Если двигатель действительно плохой — полный износ, то такое может случиться. Что поделать — выключить чудо современного автопрома.
Пожалуй, на этом и остановимся. Единственное, о чем мы поговорим в конце, — это перегрев в пробке. От этого никто не застрахован.
Что делать, если автомобиль перегрелся в пробке
При длительной езде на автомобиле на пониженной передаче двигатель работает с повышенной мощностью, что само по себе приводит к перегреву.Добавьте к этому отсутствие встречного потока воздуха, необходимого для охлаждения радиатора.
Что делать?
Главное не паниковать. Кратковременный перегрев не страшен, но если вы видите, что машина не остывает, пора действовать.
Важно — не выключайте двигатель без крайней необходимости. Ровно — без экстрима. Заглушенный, перегретый двигатель — это почти 100% гарантия ремонта. Описывать происходящее в двигателе в данном случае достаточно долго (проворачивание вкладышей вместе с коленвалом, при следующем запуске двигателя — наименьшая из возможных неприятностей), просто верьте на веру.
Важно — не пытайтесь лить воду на двигатель или заливать холодную воду в радиатор. Результат один — ремонт. Причем можно так сильно постараться, что без замены блока и ГБЦ не обойтись. Еще одна «прелесть» холодной воды — микротрещины внутри блока. Найти и исправить будет очень и очень сложно, если вообще возможно.

Машина перегрета — попробуйте остановиться. Если не получится — не паникуйте и не обращайте внимания на окружающих — вам важно спасти двигатель.
Остановился на холостом ходу, включил отопительную плиту на полную и ждем. Если через 5-10 минут ситуация не улучшится, заглушите двигатель.
Не лишним будет открыть капот, главное в панике не забыть поставить машину на стояночный тормоз.
Единственная причина, чтобы сразу выключить двигатель — это если из-под капота идет клубок пара. Скорее всего, лопнула охлаждающая трубка, и дальнейшая эксплуатация двигателя только усугубит ситуацию.
Вот оно как, перегрев двигателя, если присмотреться. Теперь вы знаете, почему двигатель нагревается, и как с этим справиться.
3 карбюратора на 16 клапанов. Устанавливаем готовый двигатель
Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока цилиндров главного двигателя от ВАЗ 2112.
Испытания ВАЗ -2109, на котором была установлена 16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после установки двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.
Что нужно для такого апгрейда?
ГБЦ 16В,
с коллектором и ресивером,
датчик детонации,
дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
ДМРВ,
патрубок передний с ДК,
термостат с датчик,
оба видео,
шкивы распределительного вала,
датчик фазы,
крышка газораспределения,
комплект проводов,
контроллер,
полностью оборудованная топливопровод и бензобак,
указатель и датчик уровня масла,
датчик положения КВ,
аппарель с комплектом форсунок,
поршни с кольцами и штифтами,
генератор с кронштейнами и натяжителем,
шкив коленвала,
шатуны,
привод генератора,
масляный насос корпус со сливом для датчика положения KV,
выхлопная система в комплекте.
Наряд на работу
Все операции можно выполнять без снятия блока, но с удалением работать будет намного удобнее.
Головка блока снята, все топливопроводы, штатный бензобак, полностью демонтирован, термостат, генератор, все ремни и шкивы сняты.
Отсоединены патрубки системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающей опорой модели 12 и десятипозиционными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить часть старых труб. Датчик включения вентилятора не нужен.
Готовятся к установке 16-клапанной головки. Несмотря на то, что расположение креплений такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
Топливный бак установлен на место и подключен к магистралям. Устанавливает проводку к ТНВД от блока управления. Оставьте провода датчика уровня топлива старыми.
Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
Насос устанавливается от ВАЗ-2112.
для вентиляции картера заменен на новый от ВАЗ-2112, он приобретается в комплекте с масляным щупом.
Головка установлена, при этом старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего необходимо удалить все выступы на стыках, и пройти по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
Термостат установлен от инжекторного двигателя Самара-21082.
Патрубки системы охлаждения подключены.
На заднюю крышку ГРМ устанавливаются шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
Крышка клапана установлена на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак залит бензином.
Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.
Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своего автомобиля на высоких оборотах коленчатого вала. Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?
Установка нового двигателя может пригодиться тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в обслуживании, как иномарки, поэтому ее часто настраивают.Замена двигателя из 8 ячеек на более совершенную модель имеет свои плюсы:
Повышенная мощность.
Улучшенные характеристики на высоких оборотах.
Эффективное использование топлива за счет системы впрыска.
Более стабильная работа силового агрегата.
Постоянная регулировка клапана не требуется.
Но есть и недостатки:
Вам нужно много запчастей и инструментов, которые нужно заменить в вашем гараже.
На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.
Здесь есть два варианта замены:
Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту мысль.
Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.
Устанавливаем готовый двигатель
Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная труба подходящего диаметра (можно и стальная труба, но лучше медная) и бензобак от той же 12-й модели. Далее ведется такая работа:
Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства понадобится кран, так как весь агрегат весит. Это основная проблема в гараже.
Когда двигатель снят, в сиденье можно установить новый.Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Также проверьте натяжение ремней.
Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
Теперь можно приступить к электромонтажу форсунки.Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
Необходимо установить абсорбер и бензиновый фильтр. Их обычно кладут под дно и закрепляют шпильками.
Ставим датчики, меняем проводку на подходящую по длине.
С установкой генератора придется попотеть, так как родные крепления не подходят.Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
В стартере придется менять бендикс с 12 на 9 зубцов.
Последний редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.
Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109, по сравнению с 8-клапанным, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.
Особенности инжекторного двигателя на автомобиле ВАЗ 2109
На автомобиль ВАЗ 2109 установлен четырехрядный четырехтактный бензиновый двигатель:
Расположение цилиндров в один ряд, в моторном отсеке прибор стоит поперечно.
Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
Распределительная фаза впрыска — система питания агрегата.
Контроллер управляет двигателем.
Большинство устройств имеют нейтрализатор выхлопных газов.
На двигателе справа расположены: приводы распредвалов и генератор.
Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
Спереди впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
Блок цилиндров изготовлен из чугуна.
Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра.Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре.Со стороны шкива коленчатого вала — полукольцо из стали и алюминия, сзади такой элемент — из металлокерамики.
Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
На автомобиле ВАЗ 2109 с 16-клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
Сзади на коленчатом валу закреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
Поршни из алюминия. Продольное сечение юбки поршня — коническое, сечение — овальное.
На внешней поверхности вверху три паза для установки поршневых колец. Для нижнего маслосъемного кольца в канавке проделаны отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
На головке поршня выбита стрелка, которая при установке детали должна быть направлена в сторону шкива коленчатого вала.
Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.
Два верхних поршневых кольца являются компрессионными.
Не дают газам пробиваться в картер двигателя, способствуют отведению тепла от поршня к цилиндру:
На нем установлена общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.
Совет: При ремонте двигателя необходимо заменить прокладку.
Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:
С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
Опорный ролик расположен под шкивом впускного распредвала, а холостой ход — под выпускным распредвалом.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий срабатывание датчика фаз.
Для сборки агрегата на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
Отверстия защищены от грязи колпачками маслозаборника; детали выполнены из маслостойкой резины.
Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
Приводятся в движение гидравлическими толкателями от кулачков распределительного вала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают при постоянной подаче масла под давлением.
Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника.
Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распредвала. Неисправный гидравлический толкатель необходимо заменить; это не подлежит ремонту.
Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей — верхний.
Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных выступа, которые входят в пазы на штоке клапана.
На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
Масло распыляется на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ведущая шестерня.
Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.
Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16-клапанный впрыск
При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:
ГБЦ V16 в сборе с ресивером и коллекторами.
Корпус дроссельной заслонки, в котором установлен датчик, контролирующий положение дроссельной заслонки.
Датчик детонации.
Регулятор холостого хода.
Штаны с кислородным датчиком.
Ролики.
Датчик массового расхода воздуха.
Термостат с датчиком.
Шкивы.
Крышка газораспределительного механизма.
Датчик фазы.
Электропроводка высокого напряжения.
Проводка к форсункам и под капотом.
Бензобак в сборе.
Указатель уровня масла.
Топливопроводы и трубопроводы.
Генератор.
Рампа с насадками.
VS 5.1 контроллер … -42
Датчик положения коленчатого вала.
Датчик скорости.
Электропроводка топливного насоса.
Кронштейн генератора.
Натяжитель ремня.
Шатуны.
Коленчатый вал и шкив генератора.
Кольца и пальцы.
Поршни.
Паук.
Датчик уровня масла.
Корпус масляного насоса вместе с отливом под ДПКВ.
Совет: Хотя все работы можно производить, не снимая агрегат, для удобства двигатель лучше взлетать.
Рабочие инструкции включают:
Съемная КП, бензобак, топливопроводы.
Демонтируется вся система зажигания.
Генератор, термостат и все ремни и шкивы сняты.
Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.
Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
Поддон снят.
Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
Замена масляного насоса на устройство с отливом для ДПКВ на крышке.
Меняются патрубки всей системы охлаждения.
Ведутся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
Подключен к магистральному топливному баку после его переустановки.
Проводка к ТНВД сделана от блока управления.
Провода датчика уровня топлива старые.
Совет: новую проводку не нужно удлинять, но можно вырезать дополнительное отверстие в стене моторного отсека.
Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
Насос меняется.
Установлен новый сапун картера, который приобретается одновременно с масляным щупом.
Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.
Термостат устанавливается от автомобиля с инжекторным двигателем.
Трубки подключены для теплоносителя.
Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
Ремень установлен по маркировке.
Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.
При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
Для верхнего натяжителя используется один болт от старого и один новый, под который на колодке есть отверстие.
Все датчики установлены: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и давления масла. датчик остался, в термостат установлен новый от инжекторной модели.
Крышка клапана ставится на герметик.
Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
Установлен воздушный фильтр и новый кабель.
Устанавливается новый паук, резонатор. Глушитель может остаться старым.
Заправлен маслом, охлаждающей жидкостью, бензином.
Проводка в салоне подключается к панели приборов и замку зажигания.
Как правильно переоборудовать автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой, приятный на вид автомобильный двигатель ВАЗ 2109.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114
Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с аналогичной головкой блока могут быть заполнены специальной топливовоздушной смесью.
В результате значительно увеличивается мощность силового агрегата. Важно отметить, что это абсолютно безопасный способ увеличения «прочности» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?
Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!
Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.
Особенности разборки двигателя
Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, и только после этого самому делать разборку.
Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.
Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не будет переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшем будущем.
Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.
Установка головки 16 клапанов на ВАЗ 2114
Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.
Сюда входят:
трубка антифриза;
масляный насос;
масляный поддон;
различные датчики;
коленчатый вал и др.
Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114
Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114
В процессе доработки двигателя необходимо заниматься доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, однако поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.
Важная информация. Отверстия, которые можно найти в прокладке, также необходимо обработать. Они должны идеально подходить к размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.
После этого следует поменять:

а потом шатуны.

Шатуны ваз 2114
Это нужно делать при сборке цилиндров.
А теперь пора доработать и отрегулировать проводку.
Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, у них другое расположение датчиков. Это означает, что может потребоваться удлинить проводку.
После сборки двигателя нужно переделать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов.Это самый простой способ сэкономить, поэтому не стоит его игнорировать.
Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности
Болты могут визуально сильно отличаться друг от друга, но не стоит пугаться. Необходимо использовать модифицированные болты.
Эти болты имеют следующие характеристики:
Диаметр равен 8-ти вентильному болту;
Длина 16 клапанов.
Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если доработанные болты установить по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты крепления ГБЦ ВАЗ 2114
Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.
Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ еще немного увеличить номинальную мощность вашего автомобиля.
Полезное видео
Более подробную информацию вы можете получить из видео ниже:
После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.
.
