Как снять коробку на ВАЗ 2110 и 2112? Пару часов и все готово

Начинающие водители часто задаются вопросом, как снять коробку на ВАЗ 2110 и 2112. А ведь эта работа может потребоваться в самых разных ситуациях. Почему-то бытует мнение, что работа с КПП автомобиля требует высокой квалификации автомеханика. На самом деле, это не совсем верно, демонтаж может произвести любой новичок. Но, при этом просто необходимо знать правильную последовательность действий. Это не только позволит быстрее снять коробку, но и избавит вас от сложностей в дальнейшем. Сегодня разберем, как производится подобная работа на практике, подробно рассмотрим все имеющиеся тут нюансы.

Как снять коробку на ВАЗ 2110 и 2112, этот вопрос задают водители себе, если имеются явные проблемы с этим агрегатом. На самом деле тут нет ничего сверхсложного. Но, перед началом работы лучше провести диагностику, чтобы не снять КПП впустую.

Содержание

Когда необходим демонтаж?

Для начала стоит убедиться, что проблема именно в коробке передач, а не в других элементах конструкции. К примеру, плохое переключение скоростей может быть связано с неисправностью привода сцепления. В таком случае оказывается достаточно просто проверить регулировки педали, а также смазать детали привода сцепления.

Дергания во время движения могут быть связаны с низким качеством топлива или загрязнением топливной системы. Таким образом, перед тем как производить демонтаж КПП обязательно проверьте все возможные причины необычных явлений, а также проведите диагностику КПП.

В любом из перечисленных случаев потребуется снять коробку, так как она будет мешать проведению работ.

Диагностика

Перед началом работы следует произвести диагностику, это позволит точно определить в чем причина, и нужно ли снимать коробку с автомобиля. Это позволит избежать лишних и ненужных действий.

Все это является признаками поломки коробки. Тут однозначно придется производить ремонт агрегата или замену его на новый. Лучше устранить неисправность своевременно. Неисправная коробка становится причиной повышенных нагрузок на мотор, это приведет к ускоренному его износу. Также в один момент вы можете остановиться на дороге с полностью отказавшей КПП.

Помимо неисправностей коробку может потребоваться снять для ремонта других узлов автомобиля. Случаев, когда это требуется на самом деле достаточно много:

• Замена сцепления. Тут может быть, как замена корзины целиком, так и монтаж сменного диска;
• Если по какой-либо причине нужно заменить коробку;
• Демонтаж сальника коробки передач;
• Устранение течей через задний сальник коленвала;
• Установка нового выжимного подшипника;
• Снятие втулки;
• Демонтаж маховика;
• Для проведения прочих ремонтных операций.

Как видите, причин для демонтажа коробки достаточно много. Поэтому, следует точно знать, как эта работа производится. В целом, такая операция не сложна, но требует внимательности. Все-таки КПП весит порядка 30 кг., то есть снятие требует физических усилий.

Что потребуется?

Некоторые люди предпочитают отдавать машину для снятия коробки в сервис, но на самом деле это не обязательно. При желании можно сделать эту работу самостоятельно. Но, тут понадобится определенный инструмент. Также важно понимать, что в первый раз вы потратите значительное время.

Тут нужно уточнить, что канистра должна иметь удобное горлышко. Придется слить масло с коробки, именно для этого и нужна тара. Слив смазки упрощает процесс, поскольку коробка становится немного легче.

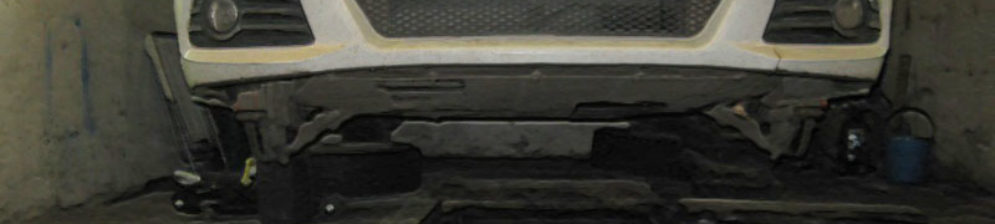

Также вам понадобится загон на смотровую яму или эстакаду. Так будет намного удобнее подобраться к коробке. Хотя некоторые умельцы могут демонтировать коробку и без этого, просто загнав автомобиль на невысокие заезды.

Правильный демонтаж

Давайте рассмотрим подробно, как снимается КПП с автомобиля. Перед началом работы разместите все необходимые инструменты так, чтобы они были в пределах досягаемости, но при этом не мешали.

Загоните автомобиль на яму или эстакаду. Обязательно зафиксируйте его с помощью ручного тормоза, а также установив колодки под колеса. Так вы избежите непроизвольного отката машины. Перед началом работы рекомендуется полить доступные резьбовые соединения смазкой типа «жидкий ключ», это упростит дальнейшие действия. Демонтаж производится в следующем порядке:

• Снимаем защиту с двигателя. Выполняя торцовым ключом откручиваем винты, крепящие брызговик. Обращайте внимание – они могут легко обламываться, будьте осторожны;
• Откручиваем правую часть щитка моторного отсека;
• Сливаем масло. Перед этой работой заведите двигатель, пусть побудет заведенным около 5 минут. За это время масло в КПП прогреется, и его станет значительно проще слить. Открутите сливную пробку, и подставив под отверстие канистру дождитесь, пока масло сольется полностью;
• Очистите пробку от нагара и прочих загрязнений, и установите ее назад;
• Далее отключаем питание, для этого отсоединяем минусовую клемму аккумулятора;
• Снимаем воздушный фильтр картера;
• Откручиваем провод питающий стартер. После чего его можно снять, крепится он на трех винтах;
• Отсоединяем кронштейн троса, отвечающего за включение сцепления;
• Отключаем датчики спидометра и заднего хода. Для этого достаточно вытащить провода из разъемов;
• Откручиваем 4 гайки, которые закрепляют скобу реактивной тяги. После этого тягу извлекают из-под автомобиля;
• Снимаем тягу переключения передач;
• Откручиваем и демонтируем крышку картера сцепления;
• Демонтируются шрусы. На место одного выставьте деревянную заглушку. Так можно избежать проблем при сборке;
• Выкручиваем винты крепления коробки к мотору;
• С помощью отвертки слегка сдвигаем коробку, после чего, слегка покачивая, ее снимают с двигателя.

На этом работа заканчивается. Зная, как снять коробку на ВАЗ 2110 и 2112 вы не испытаете проблем с этим ремонтом. Сборка производится в обратном порядке.

Снимаем коробку переключения передач на 16 клапанной ВАЗ-2112 своими руками

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления. В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

1. Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
2. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

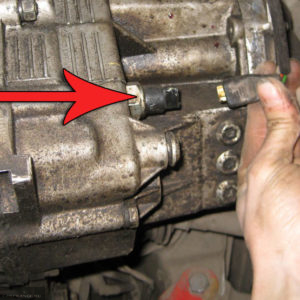

Датчик скорости на посадочном месте.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Сорванные болты убираем в сторону.

Ослабленный рычаг отводим согласно схеме.

Почти готово. Шрус уже на приводе.

Откручиваем крепления и выводим с кулака шаровую опору

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Демонтаж задней подушки

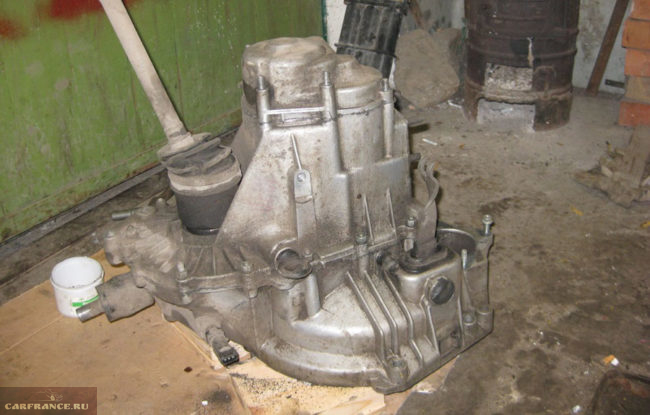

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Монтаж и сборка

Монтаж и сборку КПП следует проводить в аналогичном порядке снятию.

Видео о снятии и замене коробки передач на ВАЗ-2112

Я уже два раза снимал коробку передач, можно сказать профессионал теперь в этом деле ))).

Ослабляем болтик на карданчике выбора передачи. Чтоб не настраивать. Болтик с конусом. Сам войдет. Ослабить два болта фиксирующие шаровую опору к поворотному кулаку. Левую «шпагу» можно не снимать. На ней легко отводить КПП. Если нет ямы, обратно ставить КПП через верх приспособой типо козлов как на которых бревна пилят. Только вместо бревна туба, на которой накручена веревка. Подьем производится выкручиванием трубы, второй заталкивают на место. Другой вариант. КПП кладут на две-три покрышки (перед машины приподнят максимально) заталкивают под место КПП под капотом, перед машины опускают. Потом вталкивают на двигатель. Всем спасибо. И не напрягайте поясницу!

делайте как написано в руководстве по эксплуатации и ничего не придумывайте

10.4. Снятие коробки передач

Работаем на смотровой канаве или подъемнике.

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем брызговик двигателя (см. Снятие брызговика двигателя). Отсоединяем от коробки передач тягу привода и реактивную тягу (см. Снятие привода переключения передач и реактивной тяги привода). Сливаем масло из коробки передач (см. Замена масла в коробке передач). Устанавливаем коробку передач в обратной последовательности. « предыдущая страница 10.3. Снятие привода переключения передач и реактивной тяги привода ^ к оглавлению следующая страница » 10.5. Замена сальников коробки передач

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев. Тюнинг и ремонт ВАЗ 2110 Снимаем коробку передач ВАЗ 2110. Перед началом выполнения основных работ следует поднять передок машины домкратами и снять два передних колеса. Откидываем от аккумулятора клеммы. Убираем воздушный фильтр и откидываем от стартера провода. Отключаем клемму от датчика скорости. Теперь откручиваем тросик сцепления от коробки передач. С низу автомобиля снимаем защиту картера. Производим слив масла из коробки передач ВАЗ 2110. Откидываем клемму от датчика, который отвечаем за подсветку при включении задней скорости. Откручиваем крышку на картере сцепления. Теперь от коробки передач откручиваем кронштейн реактивной тяги. Далее тяга переключения передач – отсоедините ее. Производим съем задней подушки. На этом этапе нужно откинуть привода колес. В принципе, можно сделать так: правый снять целиком, а на левом просто вытянуть из ступицы. Рассмотрим поподробнее: Откручиваем наружный шрус и шаровую Под капотом попускаем крепления опорников. Теперь можно вынять привод (правый). Более подробно о снятии приводов передних колес можно узнать здесь СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС ВАЗ 2110 Теперь на левой стороне. Снимите защиту из пластика. Если у вас яма не большая, то чтобы было удобнее снять коробку передач ВАЗ 2110 можно открутить левый рычаг и лыжу. Снимаем яйца, путем откручивания. Далее из передней балки нужно открутить сайлентблок. Ну и наконец, снимаем рычаг, перед этим открутив его. Теперь открыт доступ к левой подушке, открутите ее и опустите двигатель. Перед непосредственным снятием коробки передач ВАЗ 2110 осталось открутить 3 болта, которые соединяют коробку с двигателем и 1 гайку. Вот и все коробка снята. Вот для наглядности видео по съему коробки передач ВАЗ 2110: Оценка статьи: Загрузка…Как снять коробку ваз 2112 Ссылка на основную публикацию wpDiscuzAdblock detector

демонтаж коробки передач – Taxi Bolt

(голосов: 53) Категория: 211021112112

Добрый день. Сегодня к нам в боксы привезли на эвакуаторе ВАЗ 2110. Машина не могла передвигаться своим ходом, так как у неё не включались передачи.

Автомобиль мог передвигаться только задним ходом. Было решено снять коробку передачи и посмотреть в чем неисправность. В данной статье мы расскажем Вам как снять и заменить коробку передач на ВАЗ 2110, 2111, 2112.

Артикул: Коробка передач в сборе – 2110-1700010-30

Инструменты: Для замены коробки передач на ВАЗ 2110, 2111, 2112 Вам потребуется набор ключей и отверток.

Снятие и замена коробки передач на ВАЗ 2110, 2111, 2112:

Перед тем как приступить к замене коробки передач, нам необходимо снять защиту картера.

Затем снимаем приводы переключение передач.

После этого останется только слить масло с коробки передач.

Далее ключом на 10 откручиваем нижнюю защиту картера.

Снимаем крышку картера.

Затем снимаем приводы передних колес ВАЗ 2110, 2111, 2112.

В отверстия под приводы вставляем деревянную заглушку.

Затем отсоединяем тросик сцепления от коробки передач. После этого снимаем минусовую клемму с аккумулятора и снимаем стартер. Снимаем провода от фар заднего хода. Теперь снимаем датчик скорости. Теперь ключом на 17″ откручиваем гайку крепления рыма.

Снимаем рым и убираем в сторону.

Следующим действием будем снимать левую опору двигателя. Далее ключом на 19″ откручиваем гайки крепления коробки передач.

Еще одна гайка находится ниже.

После этого аккуратно снимаем коробку передач.

Вот там просто снимаем коробка передач на ВАЗ 2110, 2111, 2112. После этого мы сразу установили рабочую коробку передач и собрали всё в обратном порядке. В итоге автомобиль поехал, а старую коробку мы отдали в ремонт. Процесс замены коробки передач занял у нас около 2 часов. Удачи на дорогах!

Видео снятия и замены коробки передач ВАЗ 2110, 2111, 2112:

Современный автомобиль включает в себя множество сложных устройств, приборов и узлов. Во время эксплуатации они изнашиваются и требуют время от времени либо ремонта, либо замены. В статье разбираются случаи, когда необходимо снимать коробку передач и дается инструкция по ее снятию с автомобиля ВАЗ 2110.

Прежде чем снимать коробку передач, следует убедиться, что неисправности связаны именно с ней, а не вызваны, например, недостаточным уровнем масла, ослабленным креплением коробки передач, дефектами привода отключения сцепления.

Коробка переключения передач ВАЗ 2110

Необходимость снятия коробки переключения передач возникает при следующих неисправностях:

• передачи самопроизвольно выключаются;
• нечеткое включаение передач;
• повышенный шум, появление посторонних звуков;
• при обгоне пропадает сцепление;
• передачи переключаются с трудом;
• утечки масла.

Кроме того, КПП следует снимать в следующих случаях:

• при замене сцепления;
• при замене старой коробки передач на новую;
• если необходимо устранить течь заднего сальника коленвала;
• при замене переднего сальника КПП;
• при замене выжимного подшипника;
• при замене маховика;
• при замене втулки;
• в тех случаях, когда коробка мешает выполнению каких-либо ремонтных работ.

Вес коробки без масла составляет примерно 30 кг, поэтому рекомендуется проводить процедуру ее снятия с помощником. Желательно, чтобы он имел опыт авторемонтных работ.

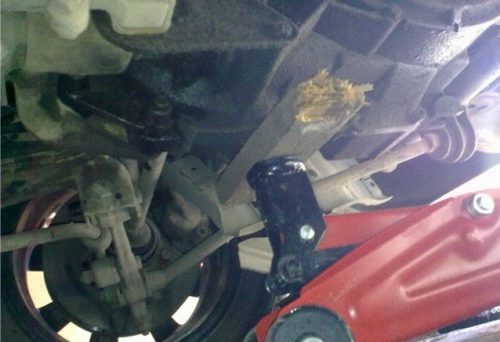

КПП под днищем машины

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

• набора гаечных, торцевых или рожковых ключей;
• набора головок с удлинителями;
• плоской отвертки;
• монтировки;
• пассатижей;
• домкрата;
• чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль. Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

Так как работа по снятию довольно сложная, понадобится помощник. В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
2. Далее демонтируем справа щиток моторного отсека.
3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

   Сливание масла из коробки

4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП.  Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

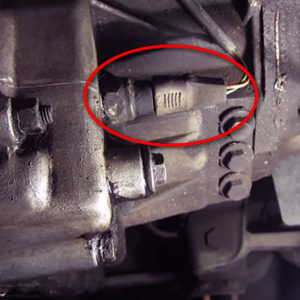

   Отсоединение разъема датчика заднего хода

10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
11. Теперь отсоединяем от шарнира тягу привода переключения передач.
12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.Момент вставки заглушки в отверстие

    Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
15. Открутив крепежные болты, нужно снять нижнюю крышку картера.
16. Затем нужно открутить нижний болт крепления КПП к двигателю.

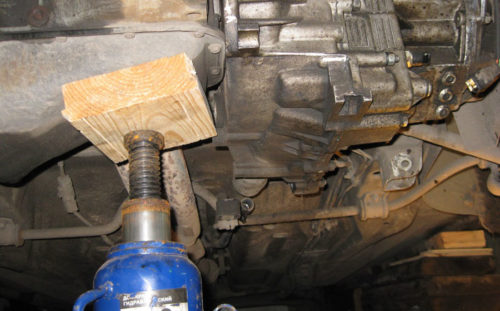

17. Далее вывешиваем силовой агрегат, используя приготовленный упор.  В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

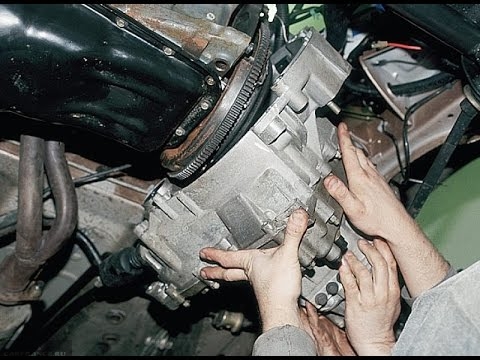

    Снятие КПП с авто

    None После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Освоив процедуру снятия коробки переключения передач самостоятельно, можно сэкономить на автосервисе и получить опыт авторемонтных работ.

 Загрузка …

Видео «Снятие коробки переключения передач на ВАЗ 2110»

В этом видео демонтируется, процесс снятия КПП с автомобиля ВАЗ 2110. Была ли эта статья полезна?

Статья была полезнаПожалуйста, поделитесьинформацией с друзьями

Если коробка передач снимается для того, чтобы отремонтировать сцепление, выжимной подшипник или маховик, то сливать трансмиссионное масло и выдергивать привода из нее необязательно. Снимать КПП на ваз 2110 необходимо с помощником. Порядок действий:

None 2.Отсоединяем трос сцепления от вилки выключения. Для этого ослабляем затяжку гаек 1 и 2, после снимаем его.

3.Сдвигаем чехол с оболочки троса и откручиваем гайку крепления. Вынимаем трос из кронштейна на коробке переключения передач.

4. Отсоединяем провода от датчика скорости. Нужно сжать пружинные зажимы.

5. Откручиваем болт 1, которым крепится кронштейн зажигания к КПП ВАЗ 2110 и два болта 2 и 3, которыми крепится коробка к двигателю.

6.Также нужно отсоединить разъем датчика заднего хода, он находится снизу автомобиля.

7.Отвинчиваем болты крепления реактивной тяги к КПП, их два.

8.Ослабляем болт хомута тяги переключения передач и отсоединяем ее от шарнира штока, при этом ее нужно сдвинуть назад.

9.Следующим шагом будет снятие приводов колес, при том вместо левого ставим заглушку, которой может служить старый шрус, и привязываем ее, чтобы она не выпала. Правый привод снимать не обязательно, можно отсоединив его от коробки передач, отвести в сторонку и подвесить к кузову.

10.Для того, чтобы было легче снимать КПП на ВАЗ 2110,2112, откручиваем левую шаровую опору от поворотного кулака. 11.Откручиваем нижнее правое крепление коробки передач. Следует знать, что на двигателях с системой впрыска установлен поддерживающий кронштейна 2, который снимаем со шпильки.

12.Если необходимо, отвинчиваем верхнюю гайку этого кронштейна.

13.Откручиваем болты крепления крышки 1 от картера сцепления 2, их всего три.

14.Далее необходимо отвернуть болт левого нижнего крепления КПП ВАЗ 2110 к двигателю.

15.Вывешиваем двигатель следующим образом: устанавливаем на передние крылья доску, подложив под нее тряпки, как показано на фото ниже.

16.Привязываем к ней силовой агрегат с помощью крепкой веревки, троса или, как на фото, с помощью старого ремня безопасности. Веревки должны быть в натяжении.

17.Снизу автомобиля отвинчиваем гайку крепления левой опоры двигателя.

18.Затем нужно отвернуть две гайки задней опоры силового агрегата.

19.Откручиваем крепление задней опоры двигателя к КПП ВАЗ 2110, 2112, при этом удерживаем другим ключом гайки от прокручивания и снимаем ее.

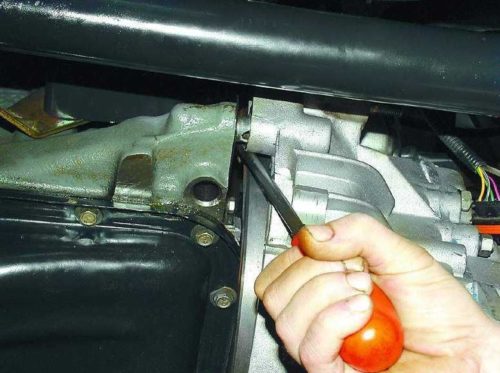

20.Вставляем монтировку или отвертку между блоком цилиндров и картером сцепления, сдвигаем КПП с направляющих втулок, поддерживая ее.

21.Сдвигаем КПП ВАЗ 2110, 2112 максимально к левой стороне автомобиля, пропустив заднюю крышку над растяжкой, при этом первичный вал выйдет из зацепления. Если вал не выходит, тогда отжимаем двигатель в противоположную сторону от коробки. Как только вал выйдет из зацепления, коробку можно вынимать из-под автомобиля.

22.Установку коробки передач на место, производится в обратном порядке. 23.Затем устанавливаем привода ведущих колес. 24.Заливаем трансмиссионное масло, если сливали. 25.Затем следует регулировка привода выключения сцепления.

26.Регулировка рычага переключения передач.

Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно её доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража. Однако услуги мастеров по ремонту дорожают, а транспортные средства с каждым годом ломаются всё чаще.

Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно. Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку.

Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапунПри езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: https://vazweb.ru/desyatka/transmissiya/sceplenie.html

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке.

Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно.

Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостейМожно классифицировать признаки, которые говорят о поломках, следующим образом:

1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

None Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узлаПоэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

None Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

   В начале необходимо снять защиту картера.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

    Откручиваем болт крепления КПП.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

    Для того чтобы снять заднюю силовую опору узла понадобится два ключа.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

    В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же.

Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

• Автор: Вениамин
• Распечатать

Источники:

Снятие коробки ваз 2112 — Автожурнал MyDucato

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Снятие КПП с ваз2110

Ремонт.
Постараюсь описать процес снятия КПП, может кто незнает.

Снимаем защиту, сливаем масло с КПП

Смотрите также

Комментарии 61

там какаято шестерня в нутри падает из за этого

у тебя кпп собрана на прокладках или герметике?

…откручиваем яйца xD

нет, мы с другом снимали ккоробку без ямы, только морду повыше задрать и подвеску слева разобрать ( стойку и рычаг)

Как ни крути яма нужна. Как только куплю гараж и сделаю эстакаду на даче можно разводиться с женой

Зачем привод дёргать?

Чтобы легче снимать и удобнее ставить КПП, у меня узкая яма с приводами неудобно.

в целом все так. я один с нимал. привода снимал полностью для удобства. Опору не откручивал. Саблю снимал с короткой стороны. так удобней ставить коробку на место. Не забудь если вытаскиваешь оба привода из коробки, то перед вторым нужна тех заглушка! Стартер тож снимать. чем меньше веса, тем ИМХО лучше. а так +100 за пост с хорошими фотками!

и что что много лишнего))
я вот вообще не удосужэиваюсь фотографировать то, что делаю))
немногие сами будут снимать коробас)) обычно в сервис идут))
я без ямы вообще морду домкратил высоко и снимал все)))

как то странно, зачем лишние телодвижения?! зачем снимать рычаг, но оставлять правый привод в коробе? я в первый раз снимал когда, один, без опыта, со всеми перерывами на пиво) потратил примерно час, дольше вставлял на место…одному, весьма неудобно было это делать

А теперь как перебирали, фото надо))

Еще нада учить русскай язык…

Описано хорошо но все не так просто как кажется)

С миру по нитке и можно довольно качественный мануал состряпать, опираясь не только на свой опыт, а на опыт большого круга людей. Молодец, что решил этим заняться.

Все правильно, только вместо того чтобы откручивать тягу выбора передач от карданчика, проще открутить карданчик от штока коробки. Тогда пропадает необходимость регулировать включение передач. А это экономит много времени.

Я не знал, теперь буду знать.

Пыльник задираешь и там болтик под ключик на 10. Его открутил и всё.

Все правильно, только вместо того чтобы откручивать тягу выбора передач от карданчика, проще открутить карданчик от штока коробки. Тогда пропадает необходимость регулировать включение передач. А это экономит много времени.

Верно)))а ещё из ступицы можно приводы не вытаскивать а просто с двух сторон шаровые отрутить там 4 болта а привод из коробки вытащить

Можно, но лучше снять, чтобы было легче вытаскивать коробку.

Смысла не вижу )я один всё это делаю и ставлю тоже один коробку у меня на всё у ходит времени 2с половиной часа снять, перебрать, поставить коробку ))а так каждый делает как ему удобно

Да ладно? 2,5 часа, один, снять перебрать и поставить? Не верю )

Тебя не кто верить не заставляет))и я не столько много всего снимал чтобы коробку снять )а ставлю я один мне так удобнее))

Да ладно? 2,5 часа, один, снять перебрать и поставить? Не верю )

Разобрать коробку 15 минут)))))

вместе со всем 08 вторичным валом до первой передачи?

Снимаем коробку переключения передач на 16 клапанной ВАЗ-2112 своими руками

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления. В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

1. Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
2. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач.

Демонтаж троса сцепления

Вытаскиваем трос из кронштейна

Датчик скорости на посадочном месте.

Старое масло сливается из КПП.

Потребуется ёмкость не менее 5 литров

Сорванные болты убираем в сторону.

Ослабленный рычаг отводим согласно схеме.

Почти готово. Шрус уже на приводе.

Откручиваем крепления и выводим с кулака шаровую опору

Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.

Демонтаж задней подушки

Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Монтаж и сборка

Монтаж и сборку КПП следует проводить в аналогичном порядке снятию.

Видео о снятии и замене коробки передач на ВАЗ-2112

Я уже два раза снимал коробку передач, можно сказать профессионал теперь в этом деле ))).

Ослабляем болтик на карданчике выбора передачи. Чтоб не настраивать. Болтик с конусом. Сам войдет. Ослабить два болта фиксирующие шаровую опору к поворотному кулаку. Левую «шпагу» можно не снимать. На ней легко отводить КПП. Если нет ямы, обратно ставить КПП через верх приспособой типо козлов как на которых бревна пилят. Только вместо бревна туба, на которой накручена веревка. Подьем производится выкручиванием трубы, второй заталкивают на место. Другой вариант. КПП кладут на две-три покрышки (перед машины приподнят максимально) заталкивают под место КПП под капотом, перед машины опускают. Потом вталкивают на двигатель. Всем спасибо. И не напрягайте поясницу!

делайте как написано в руководстве по эксплуатации и ничего не придумывайте

Снятие, установка КПП ВАЗ 2110, 2111, 2112

Multithumb found errors on this page:

There was a problem loading image http://spike.su/images/clip_image002_30f186dc-b27b-4c02-951a-80c2ece21d4f.jpg
There was a problem loading image http://spike.su/images/clip_image002_30f186dc-b27b-4c02-951a-80c2ece21d4f.jpg
There was a problem loading image http://spike.su/images/clip_image004_3a824e6a-904c-4147-bdad-70b754e6c995.jpg
There was a problem loading image http://spike.su/images/clip_image004_3a824e6a-904c-4147-bdad-70b754e6c995.jpg
There was a problem loading image http://spike.su/images/clip_image006_68e58a0f-5754-4b96-9ec9-8c9a751682e1.jpg
There was a problem loading image http://spike.su/images/clip_image006_68e58a0f-5754-4b96-9ec9-8c9a751682e1.jpg
There was a problem loading image http://spike.su/images/clip_image008_0d330d2b-3e45-4838-aa19-ec057502c6d7.jpg
There was a problem loading image http://spike.su/images/clip_image008_0d330d2b-3e45-4838-aa19-ec057502c6d7.jpg
There was a problem loading image http://spike.su/images/clip_image010_8338f151-b0c0-4524-bee7-e4fde0af7682.jpg

There was a problem loading image http://spike.su/images/clip_image010_8338f151-b0c0-4524-bee7-e4fde0af7682.jpg
There was a problem loading image http://spike.su/images/clip_image012_ed97dcc5-afb2-4788-b30f-1907c7b34f81.jpg
There was a problem loading image http://spike.su/images/clip_image012_ed97dcc5-afb2-4788-b30f-1907c7b34f81.jpg
There was a problem loading image http://spike.su/images/clip_image014_bf640129-ec49-409c-a9c6-14f34fa5b513.jpg
There was a problem loading image http://spike.su/images/clip_image014_bf640129-ec49-409c-a9c6-14f34fa5b513.jpg
There was a problem loading image http://spike.su/images/clip_image016_403afc50-ed47-4cb0-b812-0ef826c1bc99.jpg
There was a problem loading image http://spike.su/images/clip_image016_403afc50-ed47-4cb0-b812-0ef826c1bc99.jpg
There was a problem loading image http://spike.su/images/clip_image018_81868681-b50c-43b0-90e4-b6703f75963f.jpg

There was a problem loading image http://spike.su/images/clip_image018_81868681-b50c-43b0-90e4-b6703f75963f.jpg
There was a problem loading image http://spike.su/images/clip_image020_5a685288-8e90-4884-8f8e-afe98075fe83.jpg
There was a problem loading image http://spike.su/images/clip_image020_5a685288-8e90-4884-8f8e-afe98075fe83.jpg
There was a problem loading image http://spike.su/images/clip_image022_96848339-c552-4d7f-97f3-cf11de123843.jpg
There was a problem loading image http://spike.su/images/clip_image022_96848339-c552-4d7f-97f3-cf11de123843.jpg
There was a problem loading image http://spike.su/images/clip_image024_97a3e1b8-e47a-4dcf-8daf-4c30eb346262.jpg
There was a problem loading image http://spike.su/images/clip_image024_97a3e1b8-e47a-4dcf-8daf-4c30eb346262.jpg
There was a problem loading image http://spike.su/images/clip_image026_5221d932-1a9c-47d2-b11b-23e3f10056a5.jpg
There was a problem loading image http://spike.su/images/clip_image026_5221d932-1a9c-47d2-b11b-23e3f10056a5.jpg
There was a problem loading image http://spike.su/images/clip_image028_8e05e328-f535-4d51-92fa-923600f00896.jpg
There was a problem loading image http://spike.su/images/clip_image028_8e05e328-f535-4d51-92fa-923600f00896.jpg
There was a problem loading image http://spike.su/images/clip_image030_9c7f2db2-8cf7-41e9-bec9-941e6f091b1a.jpg
There was a problem loading image http://spike.su/images/clip_image030_9c7f2db2-8cf7-41e9-bec9-941e6f091b1a.jpg
There was a problem loading image http://spike.su/images/clip_image032_c269e379-1649-4c19-b4ea-c184fddd1a81.jpg
There was a problem loading image http://spike.su/images/clip_image032_c269e379-1649-4c19-b4ea-c184fddd1a81.jpg

Снятие и установка коробки передач, замена сцепления ВАЗ .

0:3766

Рекомендация
Снимайте коробку передач с помощником.

0:102

ПОРЯДОК ВЫПОЛНЕНИЯ

0:141

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

0:296

1:803

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

1:946

2:1453

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

2:1819

3:2326

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

3:158

4:665

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

4:809

5:1316

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

5:1570

6:2077

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

6:514

7:1021

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

7:1236

8:1743

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

8:2220

9:506

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

9:653

10:1160

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

10:1302

11:1809

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

11:2022

12:506

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

12:647

13:1154

Отверните две гайки крепления задней опоры силового агрегата к кузову.

13:1288

14:1795

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

14:2067

15:506

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

15:787

16:1294

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач .

16:2131

https://www.drive2.ru/l/288230376153000970/

16:46

следующая статья:

Замена ШРУС ВАЗ 2110, 2111, 2112

Содержание статьи:

Замена пыльника внешнего ШРУСа ВАЗ 2110

Замена ШРУС ВАЗ 2110

1. Замена пыльника внешнего

17:849 30643

Снятие и установка коробки передач — Коробка передач

Вам потребуются: ключи «на 10», «на 13», «на 17», большая отвертка с плоским лезвием.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы «–»  аккумуляторной батареи, а также слейте масло из коробки передач и снимите стартер (см. «Снятие и установка» в подразделе «Стартер»).



ПОЛЕЗНЫЙ СОВЕТ
Снимать коробку передач удобнее вдвоем с помощником.

1. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (подробнее см. «Замена троса привода сцепления»).

2. Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

3. Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

4. Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

5. Два болта крепления кронштейна реактивной тяги к коробке передач.

6. Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

7. Снимите приводы колес (см. «Приводы передних колес»). Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

8. Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака (подробнее см. разд. 6 «Ходовая часть», подраздел «Замена шаровой опоры»).

9. Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

10. При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

11. Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

12. Отверните болт левого нижнего крепления коробки передач к двигателю.

13. Вывесите двигатель с помощью тали или доски (подробнее см. разд. 4 «Двигатель», подраздел «Снятие и установка двигателя»).

14. Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

15. Отверните две гайки крепления задней опоры силового агрегата к кузову.

16. Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

17. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

18. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

19. Установите коробку передач в порядке, обратном снятию. Установку приводов передних колес подробнее см. «Приводы передних колес». После установки залейте масло, отрегулируйте привод выключения сцепления (см. «Регулировка привода сцепления») и рычаг переключения передач (см. «Регулировка привода управления механизмом переключения передач» в подразделе «Коробка передач»).



ПОЛЕЗНЫЕ СОВЕТЫ
Перед установкой коробки передач рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.
Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).
