Не работает 2-3 цилиндры ваз 2114 16в 1.5. Январь 5.1. — Вопросы по диагностике и ремонту — АвтоМастера.нет

Отредактировано: 9891242206 в 18-11-2018 10:13

Приветствую всех. Начну с самого начала. Машина 2114 на январе 5.1 ,  впуск тюн, выпуск тюн на 51 трубе. Жилицы клиента троит. Было сделанно при осмотре, была слабая искра на 2-3 цилиндре устранил пропаял скрутки которые были окислены , вобщем поработал с проводкой. Искра появилась на 2-3 ,  устроил подсос воздуха, проверил форсунки сеял в месте с рампой  все 4 форсы распыляют хорошо факел ровный. Компрессия во всех 4- 12ат , проверяю метки ремень прослаблен устроеняю , проверяю метки все норм визуально, шестерни стоят резные болты затянуты. Снимаю коллектора дую в горшки дымом 2-3-4 неплотное прилегание выпускных клапанов ну думаю нашёл, снимаю гбц, картина не излучших для хозяина , на 3 горшке клиник поршень и видимо сломало кольца короче горшку хана. Машина купленна мес назад подкинули кольца и продали ее девушке. Естественно она этого не знала и при покупке авто не выявили смерть мотора. Но не суть. Решаем с хозяином делаем кап  ремонт мотора так как машина оставляется на долгое пользование. Ставлю мотор завожу и в ах-е нет 2-3ц , подкидываю эбу толку ноль. Проверяю соотношение меток по индикатору дпкв смотрит на конец 20 зуба демпфера, подкидываю другой стала на начало 20 зуба вроде норм завожу не 2-3 , проверяю осцилом форсы , вв, модуль, дпкв, все ок. Дпрв нет прога без него. Дмрв  жив. Свечи новые. Единственное что наводит сомнение не правильная работа компенсаторов , но они не цикотят. Диагностика ошибок не показывает. В обед прикреплю лог по диагностики. Из разговора с клиентом. После покупки авто тачка валила отлично, потом начали цикатеть компенсаторы все сильнее и сильнее и потом она затроила. При разборке мотора выявил что пробку на коленвал выдавило которая затыкает масляный канал и когда мыл компенсаторы заметил что на некоторых компенсаторах когда я залил масло в маленький стаканчик (или как там его правильно) и сверху потом закрыл клапаном который с шариком и начал сдавливать пальцами , то он садился и масло просачивалось чють по чють не через сам шарик клапан , а между стенок стаканчика и корпуса клапана с шариком.

Вот и думаю что может дело в компенсаторах? После ремонта давление в гбц 2,5ат . Компенсаторы щас не цикотят.  Парни кто что может сказать по этому  поводу. Завтра сниму асцилограму дд так же смогу приложить, вчера не успел  а сегодня на работе. Я сталкивался на подобие такой болячки , но там из за неплотного прилипания клапана колотило на холодную, а после прогрева выравнивалось. А тут я честно говоря в тупике.  Да давление топлива 3ат. Может что забыл написать, спрашивайте я дополню.

Я знаю ответ. Эта тема ждет лучший ответПосле того, как ответ будет принят, система вас вознаградит на 10 Чипов. В настоящее время53 пользователей ответили

Почему троит двигатель? Не работает один из цилиндров

«Не работает один из цилиндров…» , — данная неисправность не относится к разряду слишком уж частых, но все-таки случается и иногда вызывает некоторые затруднения с ее диагностикой. Данное явление получило название «миссинг» ( «missing» ), что в «вольно-техническом» переводе может означать тоже самое, что и «двигатель троит» ( каждый волен называть данное явление так, как ему нравится).

В случае миссинга (если стоять около выхлопной трубы и прислушаться), мы услышим явно различимое и равномерное «бу-бу-бу…» .

А когда какой-то из цилиндров не работает – это вызывает дополнительные проблемы, потому что в этом случае ( кроме потери мощности и «некомфортной езды»…хотя надо еще, наверное , поискать такого безрассудного водителя, который при «троении» двигателя будет продолжать упорно ездить! ) сам двигатель начинает катастрофически быстро изнашиваться, и вот почему :

* бензин, который продолжает поступать в «нерабочий» цилиндр не сгорает, а оседает на стенках (зеркале) цилиндра, перемешивается с маслом и попадает в картер.Моторное масло начинает постепепенно «разжижаться», его качество ухудшается и через какое-то время уже во все цилиндры начинает поступать некондиционное масло. Из-за этого уменьшается компрессия двигателя, создаются «хорошие» условия для создания «задиров» на «зеркале» цилиндра, на поршнях, прецезионных плоскостях гидрокомпенсаторов и вообще на всем, что «движется» внутри двигателя и омывается маслом.

Двигатель начинает работать уже в другом температурном режиме, начинает потихоньку перегреваться, потому что масло (нормальное по качеству масло) служит еще и для отвода тепла от движущихся частей, а то, что уже находится в картере трудно назвать «моторным маслом».

Вот неполный перечень того, какие «беды» нам может принести «нерабочий» цилиндр.

На первый взгляд определение этой неисправности довольно простое.

На первый взгляд…

Но иногда оказывается, что проверено, вроде все, и это «все» работает нормально, а двигатель все-равно «троит». Поэтому мы «по пунктам» постараемся разобрать порядок диагностирования систем электронного впрыска топлива на предмет «миссинга» в условиях «обыкновенной мастерской» или «просто в гараже» , где нет специальных приборов для того, что бы «заглянуть внутрь» двигателя при его работе и очень точно определить причину «миссинга».

Проверку, как обычно, можно и нужно начать с проверки искрообразования.То есть проверить и убедиться : «есть искра или нет ее».

Свечи зажигания

Для начала выкрутим свечу из цилиндра и внимательно осмотрим ее. Что мы увидим ?

Если двигатель работает (работал) нормально и «правильно», то цвет бокового электрода и изолятора будут светлыми и немного коричневыми.Такая свеча работать должна. Если же увидим закопченность электрода и изолятора – это «звоночек» нам : «что-то и где-то работает неправильно». Идет «обогащение» топливом или «закидывание» маслом. И из-за такой вот «закопченности» свеча зажигания тоже может не работать или работать крайне отвратительно, можно даже и так сказать – «нерегулярно», потому что такой нагар мешает нормальному протеканию искрообразования.Причинами нагара могут быть :

— длительная работа двигателя на холостом ходу и в режиме прогрева в случае, если в двигатель вкручена свеча зажигания «неправильного» калильного числа.

— неисправность «обратного» клапана

— пониженная компрессия в цилиндре

— смещение или нарушение фаз газораспределения

— неправильная работа инжекторов (форсунок) — «переливают»

— неправильная работа датчика кислорода ( Oxygen Sensor )

Далее переведем взгляд на корпус свечи зажигания.

Он должен быть белым (мы не рассматриваем некоторые отдельные свечи зажигания с темным корпусом) и на нем не должно быть вертикальных черных полосок или черных точек. Наличие этого говорит о том, что свеча уже «пробивается» и нормально работать не будет. Такая свеча зажигания идет только «на выкид».

Ну а если визуальный осмотр нас удовлетворил, то далее проверим непосредственно саму искру при прокручивании стартером. Вставляем свечу зажигания в наконечник высоковольтного провода, кладем на «массу» двигателя и прокручивая двигатель стартером смотрим – «проскакивает» искра между электродами свечи или нет.

Проскакивает ? Хорошо. Но это еще не все. Вспомним, что свеча зажигания «работает» внутри цилиндра, где создается давление в пределах 10 кг\см2 ( в среднем). А мы проверяли «наличие искры» при нормальном атмосферном давлении. И что бы постараться приблизиться к тому давлению, что создается в цилиндрах двигателя нам надо отнести свечу зажигания на расстояние 15-20 мм от «массы» и так же прокрутить двигатель стартером.

Если и при этом условии между свечой и «массой» проскакивает хорошая «здоровая» искра «насыщенного» синего цвета – все нормально.

Если же на таком расстоянии искра «не проскакивает» или «проскакивает», но еле-еле заметная, то можно сказать, что у нас на двигателе «искра слабая» и причинами здесь могут быть :

— повышенное сопротивление высоковольтных проводов

— неисправность катушки зажигания

— неисправность коммутатора

Высоковольтные провода

Снимем и так же внимательно рассмотрим каждый высоковольтный провод в отдельности. Сначала осмотрим наконечник провода вставляемый в свечу зажигания. Он должен быть однотонного (черного или красного, в зависимости от типа ) и не иметь:

— светло – серого налета на внутренней поверхности

— серо-коричневых точек снаружи (диаметром они могут быть от 1 до3 мм)

И первое и второе «говорит» нам о том, что данный высоковольтный провод «работал» в «экстремальном» режиме (неисправная свеча зажигания, увеличенный зазор в свече зажигания), что и послужило причиной вот такого светло-серого налета или серо-коричневых точек (пробоя).

Из практики можно сказать, что сначала появляется светло-серый налет и уже только по нему «опытный взгляд» можно сразу же определить, что свеча работает в «нештатном» режиме. И если вовремя не обратить внимание на это изменение цвета внутри наконечника высоковольтного провода – далее высоковольтный провод просто «пробьет». Сопротивление высоковольтного провода – лучше всего его измерять цифровым мультиметром. Значения могут быть разными на каждом конкретном двигателе.

Для примера :

— «Mitsubishi» с двигателем 4G63 – от 5 до 9 Ком. С двигателем 6G73 – от 8 до 16 Ком.

— «Toyota» с двигателем 3S-FE – от 7 до 12 Ком, с двигателем 1G-FE – от 8 до 15 Ком

Сопротивление высоковольтных проводов зависит (естественно) от их длины, но не должно превышать (практически на любом двигателе) величины 20 Ком. Если же прибор показал нам сопротивление свыше 20 Ком – надо искать причину. Что может случиться с высоковольтным проводом ?

Для начала, конечно, его надо разобрать, то есть снять резиновый ( пластмассовый) наконечник и оголить тот самый металический наконечник, непосредственно одеваемый на свечу зажигания.

На приведенном выше рисунке все «детали» наконечника приведены немного с увеличенными расстояниями – что бы было немного понятнее. На самом же деле высоковольтный провод должен очень плотно прилегать к «пятаку» наконечника. Это и есть возможная причина №1 повышенного сопротивления высоковольтного провода. Из-за обыкновенного «старения» контакт внутренней жилы ВВ-провода с «упорным пятаком» окисляется и сопротивление провода в целом возрастает очень сильно, бывает, что и до 150-190 Ком.

Проверить данное утверждение просто : надо коснуться вторым щупом мультиметра не самого наконечника, а именно центральной жилы самого высоковольтного провода. В большинстве случаев мультиметр сразу же показывает нормальное и «правильное» сопротивление.

Если же этого не произошло и сопротивление высоковольтного провода у нас -«бесконечность», то далее надо осторожно проделать следующую процедуру : не знаю, как у кого, но у нас имеется комплект «плюсового» щупа с очень тонкой иголкой на конце. При проведении обыкновенных измерений мы им не пользуемся, а используем именно для таких случаев : начинаем прокалывать высоковольтный провод до центральной жилы через каждые пять-десять миллиметров и смотреть – появилось сопротивление или нет. Бывает такое, что эта самая «центральная жила» просто-напросто по своей длине «выгорает» и при помощи такой вот простой проверки мы и находим место обрыва. Далее все просто – отрезаем «пораженный» участок и восстанавливаем работоспособность нашего высоковльтного провода в целом. Однако, если длина провода у нас «на пределе» ( такое часто встречается на двигателях серии «3S-Fe», «4A-FE» и им подобных) — приходится сожалеть и менять провод целиком. Если же заменить ВВ-провод нечем, то можно временно поступить таким образом : срастить два ВВ-провода. Только надо очень тщательно соединять между собой центральные жилочки ВВ-проводов, все хорошо в завершении изолировать и стараться не бросать такой «новый» провод на металл при его установке.

Крышка распределителя зажигания

Так же внимательно и тщательно рассматриваем ее как снаружи, так и внутри.

Общая «болезнь» — «пробой» крышки распределителя вследствии повышенного напряжения создаваемого неисправной свечой зажигания или высоковольтного провода. Если он есть – мы увидим его в виде тонкой и извилистой полоски темного или сероватого цвета, обычно в «районе» контактов.

Обращаем внимание на так называемый «уголек» внутри крышки : сам он должен легко «ходить» в своем гнезде ( он подпружинен и можно для профилактики его вытащить и немного растянуть пружинку), и не иметь явно выраженных признаков «подгорания» — как на нем, так и около его посадочного места.

И последнее, что можно сделать для проверки крышки распределителя зажигания – на «рабочем», то есть заведенном двигателе проводом, который одним концом хорошо прикручен к «массе» поводить вблизи крышки распределителя на расстоянии не более 0.5мм – 1мм. В случае «пробоя» крышки мы увидим проскакивающую искру в месте этого «пробоя».

Распределитель с датчиками Холла

Посмотрим на рисунок :







На этом рисунке приведен разъем распределителя зажигания двигателя 6G73 «Mitsubishi».

Расположение: контакт №1 – тот, который находится ближе к салону, контакт №4 – ближе к радиатору. Цвета проводов :

1. Сине-красный

2. Сине-желтый

3. Красный (самый «толстый» из остальных)

4. Черный

Перебои в искрообразовании могут быть из-за «недобросовестной» работы данного распределителя. Углублять в эти причины не будем, потому что это отдельная тема, расскажем только, как правильно проверить работоспособность распределителей зажигания подобного типа.

1. При выключенном зажигании проверяем наличие «массы» ( или «минуса») на контакте №4. Обычно это тонкий провод черного цвета.

2. Включаем зажигание. Проверяем наличие +12v на контакте №3. Обращаем внимание, что на этом контакте должно быть напряжение АКБ, не менее и не более.

3. «Садимся» выводом («плюсовым») мультиметра на контакт №2 и при включенном зажигании начинаем медленно проворачивать двигатель, но не стартером, а «вручную» ( или за шкив генератора, или за шкив коленвала). Смотрим на шкалу прибора : при медленном проворачивании двигателя там будут чередоваться «0» и «+5вольт». Следует обратить внимание, что бы после, например, 5 вольт на шкале прибора следовал сразу же «0», а не было бы постепенного снижения напряжения.

4. На контакте №1 повторяем процедуру проверки, описанную в пункте №3.

Самое главное здесь – выяснить, что сигналы с датчиков Холла идут «правильные», то есть всегда за «логическим 0» идет «логическая 1», то есть наши 0 и 5 вольт.

После этого проверим надежность соединений как «плюсового», так и «минусового» проводов.Бывает, что из-за окисления данных контактов в «работе по созданию искрообразования» наступают перерывы.

«Бегунок» распределителя зажигания

Проверка его сводится к определению отсуствия «внутреннего пробоя» :

Для этого соберем «серьезную конструкцию», как показано на рисунке и, прокручивая двигатель стартером будем внимательно наблюдать – «проскакивает» искра между «проводом» и самим «бегунком» или нет. Если «проскакивает» — двигатель, естественно, будет работать неровно (спотыкаться) и иметь перебои на холостом ходу.

Форсунка ( инжектор)

Двигатель может «троить» из-за инжектора в случаях:

1. Неисправности самого инжектора (перегорела обмотка,например, но такое встречается довольно редко — надо «сильно постараться»).

2. Вследствии использования некачественного топлива или неправильного применения различного вида «очистителей топливной системы», особенно «СУПЕР-ОЧИСТИТЕЛЕЙ» инжектор через какое-то время просто-напросто «забивается» посторонними примесями (теми же самыми «ошметками» из топливного бака) и перестает пропускать топливо в цилиндры.

3. Оборваны или замыкают цепи питания или управления на данный инжектор.

На рисунке выше приведены две распространенные схемы соединения форсунок с блоком управления (ECU), которые применяются практически на всех машинах японского производства.

Только надо отметить, что схема с применением токоограничительного резистора использовалась на машинах выпуска до 1990 года ( «Toyota», например). Внешний вид форсунки представлен на следующем рисунке :

Что и как проверяется :

Поступающее «питание» и «управление» на форсунку

Собрав вышеприведенную схемку мы можем довольно легко и быстро проверить как и наличие «питания» на форсунке, так и поступление сигналов «управления» на форсунку.При прокручивании двигателя стартером лампочка должна мигать. Если здесь все нормально, переходим на следующий пункт :

— Медицинским стетоскопом на работающем двигателе «прослушать» каждую форсунку, обратить внимание на различие ( если они есть) звуков между форсунками. Если звуки (щелчки), издаваемые форсунками есть и практически одинаковые на всех, то смотрим следующий пункт :

— Выкрутить свечу зажигания на неработающем цилиндре и две соседних свечи, разложить на столе , внимательно осмотреть и попытаться найти различия между цветом нагара на свечах зажигания в работающих цилиндрах и на свече зажигания в неработающем цилиндре.Если будет заметно, что на свече зажигания в неработающем цилиндре цвет нагара светлее, чем на соседних (работающих) – надо снимать форсунку и проверять, в первую очередь фильтр на ее входе (см. рисунок вверху). Вполне вероятно, что он забит различного рода отложениями.

Есть еще и более длительная, но и более точная проверка работоспособности форсунок. Для этого надо полностью снять топливную рейку (рампу) и развернуть ее на 180 градусов таким образом, что бы распылители форсунок «смотрели» или вверх или в сторону.

Перепутаны высоковольтные провода

Бывает и такое, действительно, когда из-за этого не работает какой-то из цилиндров (или сразу же несколько), и вместо того, что бы сразу же обратить на это внимание и досконально все проверить, мастер ограничивается вопросом : «Провода не трогали?» и получив отрицательный ответ успокаивается на этом.

Довольно часто такая вот «беда» случается на «Mitsubishi» с двигателями 4G63 и 6G73, потому что на катушках зажигания хоть и есть «цифирки», обозначающие номер цилиндра на который «работает» данная катушка зажигания, но не все, во-первых об этом знают, а во-вторых, они иногда просто плохо читаются из-за грязи. Ниже приведены рисунки, на которых обозначены «какая катушка зажигания на какой цилиндр работает» :

На всех остальных машинах номера цилиндров написаны (выдавлены) на распределителе зажигания, надо только хорошенько очистить крышки от грязи и все сразу станет видно. И проблем станет меньше.

«Нарушение фаз газораспределения»

Как мы знаем, для нормальной и «правильной» работы двигателя впускные и выпускные клапана должны открываться и закрываться в определенный момент.

Если же этого не происходит,то ТВС (топливо-воздушная смесь) попадает в цилиндры двигателя в нерассчетном составе (неправильного количества и качества).

Какие причины могут «способствовать» этому :

— Ремень газораспределения неправильно установлен изначально или «перескочил» вследствии попадания моторного масла на поверхность ремня из-за выработки сальника или постепенного «выдавливания» сальника со своего «посадочного места» (повышенное давление картерных газов — характерно для сильно изношенных двигателей), …из-за выработки или «старения»гидравлического натяжителя (характерно для Mitsubishi)

— Шкив коленчатого вала «разболтался» из-за выработки в шпон-пазу,что вызывается неправильной установкой шкива при его непрофессиональной замене в случае переустановки, например, нового ремня газораспределения

— «выработка» распределительного вала ( характерно для двигателя 1G-E выпуска до 1990 года, вследствии чего один из цилиндров перестает работать на ХХ, причиной чему может являться некачественное моторное масло или естественный процесс «старения)

— «выработка» «постели» распределительного вала (часто встречается на «пожилых» моделях двигателей серии 1G-E, причиной чему так же может являться некачественное моторное масло или естественный процесс «старения»)

— износ гидрокомпенсаторов ( в случае поверхностного износа «тела» гидрокомпенсатора — это «лечится» только заменой, но если при визуальном осмотре износа не обнаружено, то имеет смысл полностью разобрать гидрокомпенсатор, все тщательно промыть, прочистить…).

— износ регулировочной шайбы «гидростаканов» ( если износ относительно небольшой, то «лечить» можно при помощи тщательной и внимательной «перемены мест слагаемых» — перестановкой регулировочных шайб с одного места на другое)

— прогорание прокладки головки блока цилиндров вследствии нарушения теплового режима работы двигателя ( спортивная и «безбашенная» гонка по каким-то причинам, отсутствие или пониженный уровень охлаждающей жидкости, неисправность редукционного клапана как в радиаторе, так и в расширительном бачке, неисправность водяной помпы, термостата…).

Причин еще можно назвать множество, выбраны только самые «яркие».

Рассогласование опорного сигнала датчика коленвала

Встречается на двигателе Mitsubishi серии 6G-73 и ему подобных. Смотрим на рисунок :

Опять же, данная неприятность случается только после проведения некачественного ремонта, невнимательности специалистов, проводивших ремонт и незнания ими назначения всего того, что они «откручивают или прикручивают».

На коленвалу находится так называемая «трехлопастная пластина» , которую можно еще назвать «задатчик сигналов» ( signal master ). Эта трехлопастная пластина при вращении двигателя формирует для компютера опорный сигнал вращения, который служит для рассчета и определения времени «подачи искры» и открывания — закрывания форсунок. При проведении работ по, например, замене ремня газораспределения, снимается так же и шкив коленчатого вала. Если не обратить внимание, в каком положении и при каких метках этот шкив прижимает «задатчик сигналов» и установить обратно шкив произвольно или неплотно, то «трехлопастная пластина» будет смещена, что повлечет за собой рассогласование сигналов

Источник: http://amastercar.ru/articles/engine_car_6.shtml

Порядок работы цилиндров двигателя ваз 2115

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

Подключение Замена Расположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Инструкция: замена главного тормозного цилиндра. br> Вакуумный усилитель неисправности, материал доступен по ссылке.

Замена

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Высоковольтные провода
Цилиндр	№1	№2	№3	№4
Длина, мм	560	440	360	310
Сопротивление (BOUGI), Ом	2,51–3,76	1,97–2,96	1,61–2,42	1,39–2,08
Сопротивление (R16AIPS), Ом	5,60–11,76	4,40–9,24	3,60–7,56	3,10–6,51

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства. Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает. 2. Периодически беспричинно пропадает тяга мотора. 3. Автомобиль очень медленно набирает обороты мотора при разгоне. 4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания. Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать. 2. Торцевой ключ на десять. 3. Шестигранник. Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

Схема зажигания ВАЗ-2113, 2114, 2115

Схема зажигания в ВАЗ-2114 почти полностью идентична с моделями 2113 и 2115 и включает в себя катушку, провода, коммутатор, модуль и др. Главная задача деталей — выработка напряжения, которое поступает в свечи и заставляет их создавать искру.

Схема системы зажигания

Высоковольтная катушка обеспечивает розжиг топливно-воздушной смеси, вне зависимости от того, инжекторные это или карбюраторные моторы с датчиком. Трамблеры (распределители) с появлением бесконтактных систем питания ушли в прошлое. Их сменили новые схемы от ВАЗ-2114, принцип работы которых основан на логике стандартных структур. В старых системах напряжение генерировалось посредством разъединения контактов. В новых сигналы подаются блоком управления, который собирает сигналы, поступающие от датчиков на моторе, формирует их в управляющий импульс и направляет в схему воспламенения. Высокое напряжение вырабатывается двумя катушками и двухканальным электронным коммутатором.

Система включает в себя:

1. Датчик холла.

Расположение датчика холла

1. Модуль.

Модуль зажигания

1. Реле включения, а также выключатель.

1. Электронный коммутатор.

Расположение электронного коммутатора

1. Провода высокого напряжения.

Провода высокого напряжения

Бесконтактное подключение обеспечивается низковольтным разъемом подачи напряжения. Высоковольтные провода подключаются непосредственно к свечам.

При проблемах в узле надо в первую очередь проверить свечи.

Для этого необходимо:

1. Отсоединить наконечники бронепроводов.

Отсоединяем наконечники

1. Открутить свечи ключом на 17. По их состоянию специалист определит локацию проблемы.

Открутить свечи ключом на 17

Проверка карбюратора проводится в последнюю очередь. Фактически эта деталь подлежит только замене.

Как проверить неисправность модуля зажигания ВАЗ 2114 своими силами?

Самый простой способ проверки устройства без снятия заключается в его диагностике в момент троения силового агрегата. Когда мотор начал работать нестабильно, надо поочередно отсоединить коннекторные элементы от каждой составляющей модуля. При отключении разъема от функционирующего устройства работа двигателя изменится. Появятся провалы, нестабильная работа агрегата усилится. При отключении нерабочего элемента МЗ мотор будет работать так же.

Есть еще один простой метод диагностики, его принцип заключается в следующем:

1. Для проверки потребуется помощник. Производится демонтаж свечи из посадочного гнезда. От устройства отключается высоковольтный кабель.
2. Затем отсоединенный провод соединяется со свечой, которая прикладывается к корпусу силового агрегата.
3. Выполняется пуск машинного мотора, надо удостовериться в попадании искры на свечу. Если она проходит, между устройством и поверхностью силового агрегата появится огонек синего цвета, его образование сопровождается треском. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования выполнить диагностику МЗ можно с использованием контрольного светового индикатора, рассчитанного на 12 вольт. Один проводник от лампы соединяется с контактом разъема А, а второй подключается к массе для заземления. Помощник должен завести силовой агрегат или прокрутить стартерный механизм. Если при выполнении этих действий лампочка мерцает, то устройство рабочее. Аналогичные действия надо проделать с другим контактом.

О самостоятельной диагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрика».

Проверка блока зажигания мультиметром

Диагностика проводится в следующем порядке:

1. Производится запуск мотора машины.
2. Переключатель тестера надо выставить в режим замера постоянного тока, предел должен составить до десятков вольт.
3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на заземление. В качестве массы можно использовать кузов автомобиля или блок цилиндров. Если питание имеется, то на дисплее диагностического прибора будет демонстрироваться показатель в 12 вольт.
4. Затем тестер переключается в режим работы омметра, диапазон значений составляет до десятков Ом.
5. Один контакт диагностического прибора подключается к выходу С, а второй идет на заземление. Если устройство работоспособное, то проверка покажет значение менее 1 Ома.
6. На следующем этапе тестер надо переключить в режим вольтметра. Диапазон значений составляет до десятков вольт.
7. Один из контактов идет к выходу с маркировкой В, а второй соединяется с массой.
8. Если диагностика показала, что напряжение составляет меньше 0,3 вольт, то устройство рабочее. Это говорит о четком прохождении сигнала от контроллера Холла. В завершение можно выполнить аналогичную проверку, только с разъемом А. Результаты должны быть идентичными.

Прямая проверка вторичных катушек на наличие пробоя

Для диагностики вторичных элементов МЗ на пробой также потребуется тестер:

1. От разъемов устройства надо отключить все подсоединенные проводники.
2. Диагностическое оборудование выставляется в режим омметра, диапазон значений составляет до десятков Ом.
3. Контактные щупы тестера нужно по очереди подключить в парные разъемы модуля. К примеру, во второй и третий, а также в первый и четвертый.
4. Если диагностика показала одинаковые результаты, то все обмотки работоспособны. Параметр сопротивления должен составить около 5,4 кОм. Если полученные значения выше, это говорит о внутреннем обрыве устройства. При более низких параметрах можно сделать вывод о наличии пробоя.

Игорь Белов поделился эффективными вариантами диагностики МЗ в гаражных условиях.

https://youtube.com/watch?v=4wHGBUx6x3M

Видео «Принцип работы ДВС»

В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

Многие автомобилисты, особенно начинающие, которые только приобрели ВАЗ-2114, задумывались над тем, как устроен 8-клапанный инжекторный двигатель, который установлен на этот автомобиль. В данной статье будет рассмотрено устройство мотора, основные характеристики, а также демонтаж и особенности ремонта. Эта информация будет очень полезна новичкам и тем, кто не знает, как устроен главный силовой агрегат.

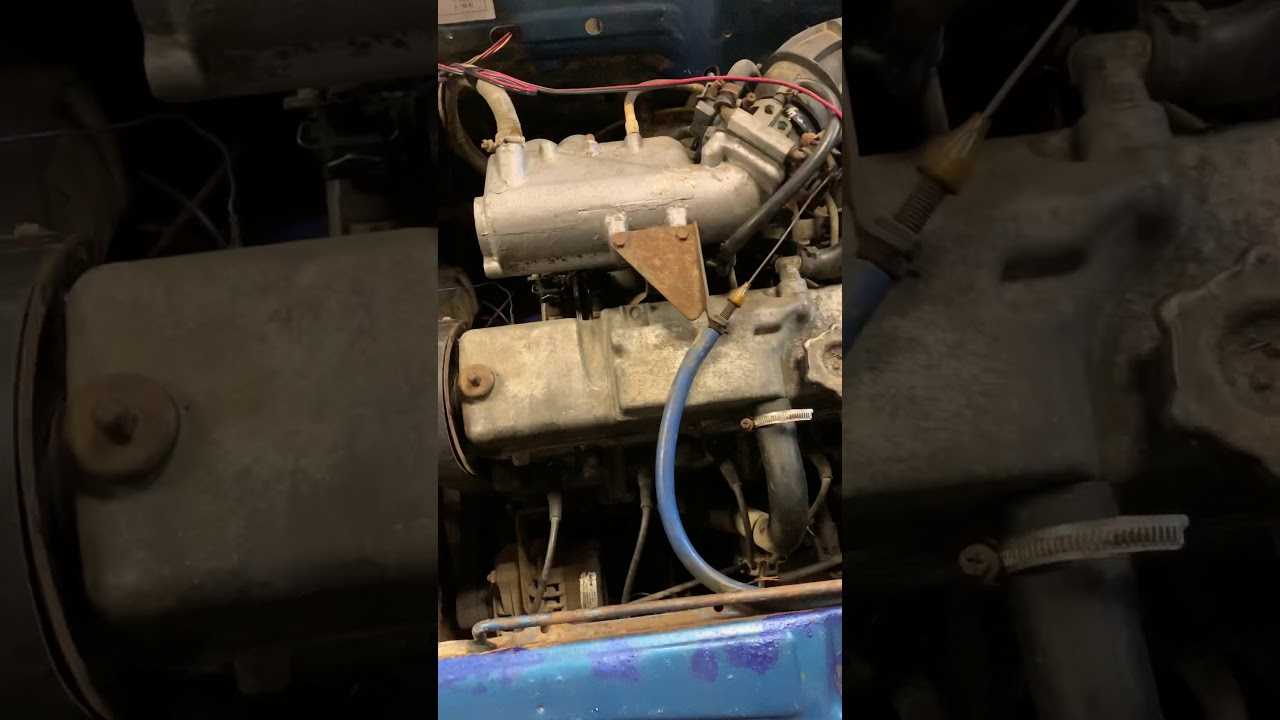

Видео о двигателе ВАЗ-2114

Видеообзор работы двигателя ВАЗ-2114, особенности и характеристики.

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
2. Сжатие рабочей смеси благодаря движению поршня вверх.
3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

Порядок зажигания ваз 2114
Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Проверка модуля зажигания «Лада Самара»

Корректность функционирования модуля зажигания не только оказывает существенное влияние на пуск силовой установки транспортного средства, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства необходимо достаточно сложное оборудование, имеющееся лишь в крупных специализированных мастерских. Тем не менее, проверку работоспособности модуля зажигания можно провести и в условиях любительского гаража самостоятельно. Единственным предметом материально-технического обеспечения данной проверки станет мультиметр, или тестер.

Первым, и наиболее простым способом определения работоспособности модуля зажигания является его подмена заведомо исправным прибором.

Процедура подмены модуля зажигания включает выполнение следующих мероприятий:

• Подготовку необходимого инструмента: гаечный ключ на «17» (рожковый), гаечный ключ на «13» (рожковый), гаечный ключ на «10» (торцовый), шестигранник.

Обесточивание транспортного средства посредством отключения «-» клеммы от аккумуляторной батареи.

Демонтаж колодки проводов.

Отсоединение проводов высокого напряжения.

Откручивание креплений к силовому агрегату.

Выемка модуля зажигания (от держателя отворачивается при помощи шестигранника).

Установка подменного модуля предполагает подсоединение высоковольтных проводов (корпус модуля содержит подсказки). Кроме того, клеммы проводов тоже имеют соответствующие обозначения. Устанавливаем модуль зажигания, производя манипуляции в обратной последовательности, с последующей проверкой его работоспособности.

Еще один способ предполагает измерение сопротивления отдельных элементов модуля при помощи мультиметра (тестера). Посредством щупов тестера замыкаем «парные» выводы модуля, обеспечивающие подключение проводов высокого напряжения, и замеряем величину сопротивления.

Величина сопротивления исправного прибора должна составлять приблизительно 5,4 кОм. Несоответствие данного параметра указанной величине свидетельствует о том, что модуль зажигания «ВАЗ 2115» неработоспособен.

Существует и еще один, так называемый «народный» метод, или метод «встряски». При запущенной силовой установке слегка постучите по модулю. При всей «технической не научности» таких манипуляций, они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательная к обслуживанию и к квалификации мастера. Именно поэтому проверить катушку зажигания на ВАЗ-2114 может даже не слишком опытный водитель. А проверять её придётся, если некорректно или же двигатель просто отказывается запускаться.

Видео с проверкой модуля зажигания и указанием эталонных значений:

СХЕМА МОДУЛЯ ЗАЖИГАНИЯ 2115

Принципиальная схема и схема подключения данного электронного прибора представлена ниже.

Модуль зажигания, устанавливаемый на «Lada Samara», чрезвычайно устойчив к воздействию, как низких, так и высоких температур. Диапазон рабочих температур: -400/+1300C.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная ремонтонепригодность. Однако самостоятельно выполнить его замену по силам даже начинающему автолюбителю.

Наиболее распространенными неисправностями модуля зажигания «Самары» специалисты считают:

Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

Необходимые инструменты

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверяем модуль зажигания на наличие короткого замыкания

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Проверка вторичной обмотки модуля зажигания на «обрыв»

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка вторичной обмотки модуля зажигания 2-3 на «обрыв»

Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

КАК ПРОВЕРИТЬ МОДУЛЬ ЗАЖИГАНИЯ

Модуль зажигания – это один из основных элементов системы воспламенения горючей смеси в цилиндрах….

• Нестабильную работу силовой установки при разгоне транспортного средства.
• Падение мощности двигателя.
• «Прерывистость» холостого хода.
• Нарушение работоспособности парных (1/4 – 2/3) цилиндров двигателя.

Внимание! Обнаружение вышеуказанных неисправностей не является окончательным свидетельством выхода из строя модуля зажигания, поскольку подобные симптомы возможны при нарушениях работоспособности свечей зажигания и ненадежном подключении высоковольтных проводов.

Устройство модуля зажигания ВАЗ 2115

В состав данного модуля входят два высоковольтных трансформатора и два блока управления (электронных), заключенных в прочный пластиковый корпус, имеющий четыре вывода высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем одна из них — «рабочая» — коммутирована со свечами зажигания первого и четвертого цилиндров силового агрегата, другая — «холостая» — со свечами второго и третьего.

Такой тип соединения, оформленного при помощи высоковольтных проводов, обеспечивает синхронное «проскакивание» искрового импульса в цилиндрах силовой установки.

Таким образом, можно сформулировать функциональное предназначение модуля зажигания — генерирование высоковольтных искровых импульсов на свечах зажигания силового агрегата транспортного средства.

Модуль зажигания «ВАЗ 2115» управляется посредством контроллера, в рабочие функции которого входит обработка данных, поступающих с датчиков систем автомобиля: температура охлаждающей жидкости, скорость вращения и положение коленчатого вала, расход воздуха, наличие детонации и т.д.

Признаки неисправности проводов

Может быть множество различных признаков неисправности высоковольтных проводов, но есть несколько признаков после обнаружения которых необходимо менять провода.

Признаки:

• Автомобиль дергается при нажатии на педаль газа. Это обусловлено тем, что при большей нагрузке двигателю необходимо большое количество топлива и его своевременное сгорание, но так как провода не способны дать искры в нужный момент, то автомобиль начинает дергаться.

• При запуске автомобиля может не работать один или несколько цилиндров. Это обусловлено тем, что при передаче искры, она пробивает на корпус, вследствие пробоя изоляции.

Для более детальной проверки проводов необходимо их демонтировать с автомобиля и тщательно осмотреть.

На проводах не должно быть:

• Порывов;
• Задиров;
• Пробоев изоляции;
• Трещин на пластиковом корпусе;

Порыв защитного колпачка ВВП Если на проводах вашего автомобиля обнаружены такие проблемы, то их необходимо заменить.

Модуль зажигания (Катушка зажигания)

Как проверить модуль зажигания на ваз-2110 инжектор 16 клапанов: делимся знаниями

Модуль зажигания – представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи его на свечи зажигания. Связующим компонентом между модулем зажигания и свечами являются высоковольтные провода. Стоит отметить, что многие автовладельцы модуль зажигания так же называют катушкой зажигания, что не есть совсем правильно т.к

катушка входит в состав модуля зажигания, но в данном случае это не важно

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

1. ЭБУ контролирует работу модуля, подавая на его обмотки катушки постоянный ток.
2. По закону индукции генерируется высокое напряжение и в нужный момент подаётся на свечу зажигания.
3. Модуль зажигания состоит из двух катушек зажигания и двух коммутаторов, а так же пластикового корпуса и выходов на высоковольтные провода. Каждая катушка связана на 2 цилиндра: 1 катушка – 1 и 4 цилиндр, 2 катушка – 2 и 3 цилиндр.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

1. провалы при ускорении;
2. потеря мощности;
3. нестабильный холостой ход;
4. не работают 2-3 или 1-4 цилиндры.

Если вы столкнулись с данными признаками неисправности, то помимо модуля зажигания рекомендуется проверить следующие датчики: ДМРВ. РХХ. ДМРВ. ДС .

Где находится модуль зажигания?

Модуль зажигания находится в подкапотном пространстве. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идёт к свечам зажигания, другой конец проводов идёт к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю нужно строго в определённом порядке:

Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 на другую. Нумерация цилиндров обозначена на модуле зажигания

Обратите внимание на рисунок

Если держать модуль строго перед собой, то подключать нужно следующим образом:

• 1 цилиндр – левый нижний высоковольтный вывод;
• 2 цилиндр – левый верхний высоковольтный вывод;
• 3 цилиндр – правый верхний высоковольтный вывод;
• 4 цилиндр – правый нижний высоковольтный вывод.

Но данная распиновка характерна в том случае, когда модуль вы держите перед собой. Если же вы хотите установить высоковольтные провода на уже установленный на машину модуль, то распиновка немного другая, т.к. модуль установлен под углом (ромбом):

• 1 цилиндр – центральный нижний вывод;
• 2 цилиндр – левый вывод;
• 3 цилиндр – верхний вывод;
• 4 цилиндр – правый вывод. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Как проверить модуль (катушку) зажигания?

Для проверки модуля нужно измерить сопротивление между выводами (1 и 4 цилиндром; и между 2 и 3 цилиндром). Сопротивление на омметре должно быть примерно 5,4 кОм. Для более подробного описания действий по проверке, читайте статью: Как проверить модуль зажигания?

Ошибки модуля зажигания

С неисправной работой модуля зажигания связаны следующие ошибки:

1. Р0351 – обрыв катушки 1-4 цилиндра.
2. Р0352 – обрыв катушки 2-3 цилиндра.
3. Р3000 (Р3001 Р3002 Р3003 Р3004) – множественные пропуски зажигания.

Частой причиной возникновения данной ошибки могут быть как свечи зажигания, так и высоковольтные провода – их нужно заменить (Как заменить высоковольтные провода? Как заменить свечи зажигания? ).

Схема подключения высоковольтных проводов

Подключение новых или снятых старых проводов необходимо производить строго по определенной схеме. В противном случае искра не будет совпадать со тактом сжатия в блоке цилиндров.

Иными словами, когда топливная смесь будет готова к воспламенению в цилиндре, необходима подача искры для ее зажжения. При неправильном подключении искра в необходимый момент не появится и воспламенения не произойдет, что сделает запуск двигателя невозможным.

Схема

Порядок и счет цилиндров двигателей ВАЗ начинается от привода ремня ГРМ, слева направо, то есть первый цилиндр будет у ремня ГРМ, а 4-ый у маслоналивной горловины.

Чаще всего на модуле зажигания указывается номер цилиндра, но бывают случаи, что на модуле не имеется обозначений, то тогда необходимо подключать цилиндры по схеме указанной ниже.

• Первый цилиндр подключается к нижнему левому контакту на МЗ;
• Второй цилиндр подключается к верхнему левому контакту на МЗ;
• Третий цилиндр подключается к верхнему правому контакту на МЗ;
• Четвертый цилиндр подключается к нижнему правому контакту на МЗ;

Почему стоит купить модуль зажигания ВАЗ целиком

В сравнении с традиционной катушкой купить у нас модуль зажигания ваз более выгодно благодаря ее преимуществам:

Высокая устойчивость к отказам и надежность. Модули формируют мощную многократную искру, могут работать практически в любых условиях и помогают легко завести машину даже в сильные морозы зимой.

Выдает меньшее количество пропущенных воспламенений, чем катушки. Это тоже способствует более быстрому и легкому запуску двигателя и поджигу топлива.

Более простая установка. При замене всего модуля достаточно подключить его контакты, разбирать весь узел на компоненты не придется.

В сравнении с катушками цена у модуля выше в несколько раз, и чтобы купить модуль зажигания ваз на свою машину, придется выложить денег больше, чем для катушек. Однако и длительность службы у них намного больше, и экономия на одних только комплектующих этого узла окупит его покупку, не говоря уже о потери времени и нервных клеток на ремонт. Правда, окупаемость узла будет довольно длительной.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Выбор бронепроводов для ваз 2114

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т. д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня

Например, в Японии производители отказались от норм Евро-4, посчитав, что надежность и высокий эксплуатационный ресурс мотора важнее для потребителя.

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

К сведению: Как убрать грыжу на колесе машины и чем она опасна

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Условные обозначения

Для удобства обслуживания и монтажа электрические провода на схемах выполнены различными цветами, идентично проложенным в авто, чтобы можно было визуально определять их назначение.

Цвета для краткости указаны по первым буквам названия:

1. Голубой – «Г»;
2. Коричневый – «К»;
3. Серый – «С»;
4. Белый – «Б»;
5. Оранжевый – «О»;
6. Желтый – «Ж»;
7. Черный – «Ч»;
8. Зеленый – «З»;
9. Розовый – «Р».

Благодаря цветам легко определить принадлежность повода той или иной цепи

Справочно: красный провод традиционно используется для подачи питания с плюсовой клеммы генератора или аккумуляторной батареи. Поэтому на всех схемах, которые содержит заводская инструкция, он обозначен буквой «П».

Статья Схема электропроводки ваз 21074 инжектор: разбираемся в тонкостях та же будет полезна.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. км и все будет в норме

Почему троит двигатель ВАЗ 2114: Причины и их решение

Хорошая работа двигателя ВАЗ 2114 обязана во многом хорошему образованию искры и топливной смеси. Если в автомобиле нарушается один из этих параметров, то двигатель может вести себя непредсказуемо.

Довольно часто владельцы Самары 2 сталкиваются с проблемой троящего двигателя, а возникает она по множеству различных причин. Такая проблема способна хорошенько потрепать нервишки, тем, кто пытается самостоятельно решить данную проблему.

В этой статье мы подробно расскажем, как самостоятельно диагностировать причину троения двигателя и отказ одного или даже двух цилиндров на автомобиле ВАЗ 2114.

Троит или нет

Как понять что троит двигатель на ВАЗ 2114 довольно просто, необходимо лишь тщательно прислушаться к работе ДВС, а при движении не заметить что на авто не работает один из цилиндров довольно сложно.

Признаки троящего двигателя:

• Потеря мощности;
• Вибрации;
• Двигатель трясется;
• Хлопки из выхлопной трубы;

Если на вашем автомобиле появились такие признаки неисправности, вероятнее всего на нем не работает один или даже два цилиндра.

Как узнать какой цилиндр не работает

Для того чтобы точно узнать, какой из нескольких цилиндров не работает, можно воспользоваться двумя способами: проверкой через ОБД сканер и старой, доброй проверкой методом исключения. Рассмотрим оба варианта подробнее.

Проверка сканером

Необходимо приобрести специальный сканер ЕЛМ327, который подключается в разъем ОБД2. Затем на телефоне скачивается приложение диагностики автомобиля, производиться сопряжение со сканером через Bluetooth.

Сканер через разъем считывает ошибки с электронного блока управления и показывает неисправность. Таким образом, можно определить какой из цилиндров вышел из строя.

Проверка методом исключения

Данная проверка заключается в прислушивании к звуку работы двигателя. Если автомобиль троит, то необходимо открыть капот запомнить звук работы ДВС и поочередно с помощью плоскогубцев с изолированными рукоятками снимать колпачки высоковольтных проводов со свечей зажигания.

Когда колпачок будет снят с рабочего цилиндра, звук работы ДВС изменится, обороты ДВС упадут. Это признак нормальной работы цилиндра, а вот если при снятии колпачка звук работы двигателя не меняется, это означает, что именно этот цилиндр не работает.

Характеристика автомобиля

В 2001 году линейка автоконцерна ВАЗ пополнилась пятидверным хэтчбеком ВАЗ 2114. Платформой для создания модели стала ВАЗ 2109. В основном автомобиль комплектовался 4 цилиндровыми 8 клапанными моторами. Система питания состоит из инжекторного механизма и электронного блока управления.

Работа двигателя контролируется специальные датчики, которые информируют центральный модуль о производительности двигателя. Модуль обрабатывает информацию и посылает импульс нате устройства, которые нужно задействовать в данный момент:

• подготавливает необходимое качество смеси в зависимости от скорости движения и оборотов двигателя;
• в определенной последовательности распределяет искру по цилиндрам.

За время производства модель комплектовалась разными двигателями.

Параметр	Значение
Двигатель	2111	11183	21124	21126	21114
Конфигурация	L4	L4	L4	L4	L4
Объем, л	1499 см куб.	1596 см куб.	1599 см куб.	1597 см куб.	1596 см. куб.
Количество клапанов на цилиндр	2	2	4	4	2
Ход поршня	71 мм	75,6 мм	75,6 мм	75,6 мм	75,6 мм
Диаметр цилиндра	82 мм	82 мм	82 мм	82 мм	82 мм
Степень сжатия	11,5	9.6 — 10,0	10.3	11	9,6
Газораспределительный механизм	OHС	OHV	OHV	OHV	OHV
Номинальная мощность	77 л. с. при 5400 об. мин.	82 л. с. при 5300 об. мин.	89 л. с. при 5 тыс. об. мин.	98 л. с. при 5600 об. мин.	81,6 л. с. при 5200 об. мин.
Макс. крутящий момент	116 Нм, при 3 тыс. об. мин.	125 Нм, при 3 тыс. об. мин.	131 Нм, при 3700 об. мин.	145 Нм при 4 тыс. об. мин.	125 Нм, при 3000 об. мин.
Система питания	инжектор	инжектор	инжектор	инжектор	инжектор
Максимальная скорость, км	160	167	172	182/175(АКПП)	175
Время разгона от 0 до 100 км/ч, с	15	13,2	12,4	11,2/13,1	12,5
Топливо	АИ 93	АИ 95	АИ 95	АИ 95	АИ 95
Заявленный расход бензина	7,6 л/100 км в смешанном цикле	7,8 л/100 км в смешанном цикле	7,0 л/100 км в смешанном цикле	7,2 л/100 км в смешанном цикле	7,2 л/100 км в смешанном цикле

Причины, почему двигатель начинает троить

Троение двигателя возникает по нескольким причинам. Когда в ДВС отказывает цилиндр, это сильно сказывается на его работе и не заметить такое просто невозможно.

Список причин, почему ДВС троит:

• Износ высоковольтных проводов;
• Выход из строя свечей зажигания;
• Неисправен модуль зажигания;
• Засор топливных форсунок;
• Прогорание клапана;
• Износ ЦПГ;
• Отказ или неправильная работа ДПКВ;
• Поломка ЭБУ;

Как можно заметить причин появления данной неисправности на ВАЗ 2114 довольно много и чтобы понять какая из них является источником поломки именно на вашем автомобиле необходимо провести проверку по всем пунктам и исключить некоторые пункты, чтобы прийти к одному выводу.

Проблемы на холостом ходу

Это особенно частая ситуация. И совсем нет разницы, холодный двигатель либо прогретый. В этом случае причин выделяют очень и очень много. Это может быть что-то элементарное – от отказа одной из свечей до серьезных проблем в поршневой группе. Если деталь меняется легко, то изношенные цилиндры предполагают серьезный ремонт. ВАЗ-2114 не является тому исключением.

Так, неустойчивая работа силовых агрегатов на холостых оборотах может быть по причине зажатых клапанов, несовпадения меток ремня газораспределительного механизма, прогара клапанов в моторе. Также они могут повредиться из-за гидравлического удара. Не исключены также различные неисправности в электронике.

Почему не работает цилиндр ВАЗ 2114

Для того чтобы точно убедиться почему отказал цилиндр необходимо провести проверку всех элементов, которые могут вызвать отказ цилиндра.

Начинать необходимо всегда со свечей зажигания

Проверка свечей

Проверку работоспособности свечи необходимо осуществить на специальном стенде или выкрутив свечу надев на ее колпачок положить на клапанную крышку. Затем попросить кого-либо из знакомых или прохожих покрутить стартером. На свече периодами должна появляется искра. Если она отсутствует, значит причина в свече.

Проверку свечи лучше проводить на цилиндре, который изначально находился в рабочем состоянии.

Проверка проводов

Высоковольтные провода выполняются из специального материла обладающего высоким сопротивлением изоляции для обеспечения надежной передачи высокого напряжения до свечи.

Необходимо осмотреть провода на предмет обрыва, повреждения изоляции. Колпачок провода должен надежно фиксироваться на свече и плотно обжимать ее контактом.

Если провода имеют характерный изношенный вид их необходимо заменить.

Модуль зажигания

Модуль зажигания на ВАЗ 2114 имеет внутри себя две катушки, каждая из которых регулирует подачу напряжения на два цилиндра. Например, первая катушка отвечает за работу 1-4 цилиндра, а вторая за работу 2-3 цилиндра.

Из этого можно сделать вывод если не работают сразу два цилиндра, а именно 1-4 либо 2-3, то вероятнее всего поломка в модуле зажигания.

Точно убедиться в этом можно сняв данную деталь с другого автомобиля и установив на неисправный авто для проверки.

Засор топливных форсунок

Форсунки распыляют топливо в камеру сгорания. На ВАЗ 2114 имеется по одной форсунки на каждый цилиндр. Если одна из форсунок засоряется, то работа данного цилиндра становиться невозможно из-за отсутствия в нем топливной смеси.

Проверку форсунок можно осуществить с помощью замера давления топлива и открытия одной из форсунок. А лучше всего сняв топливную рампу и промыв форсунки.

Проблема с клапанами

Прогорание клапанов существенно сказывается на работе всего ДВС. Оно возникает из-за неправильной регулировки клапанов, а именно тогда, когда клапан поджат и постоянно открыт.

Так же если клапана неправильно отрегулированы, может возникнуть троение двигателя.

Проверить это можно замерив компрессию. Для этого вместо свечи вкручиваем компрессометр (прибор для измерения компрессии в двигателе) и стартером делается несколько оборотов. Если компрессии нет или она намного ниже, то вероятнее всего в ДВС перегорел или неправильно отрегулирован клапан, а так же изношена ЦПГ. Чтобы исключить износ ЦПГ, необходимо, капнуть моторного масла в двигатель и снова провести замер. Моторное масло помогает поднять компрессию при износе поршня и колец. Если при повторном замере компрессия отсутствует, значит проблема с клапаном.

Поломка ДПКВ

Датчик который считывает показания с вращения коленвала называется ДПКВ. Он определяет положения поршня в двигателе и подает сигналы на ЭБУ. Датчик непосредственно участвует в формировании искры. Если он выходит из строя, искра будет отсутствовать на всех четырех цилиндрах и запуск мотора будет невозможен.

Поломка в ЭБУ

В блоке управления имеется электрическая плата с большим количеством радиоэлементов. Каждый элемент отвечает за конкретный датчик. За работу модуля зажигания отвечают специальные ключи, которые довольно часто выходят из строя, что приводит к невозможности подачи искры на определенный цилиндр.

Если в вашем авто двигатель троит, а Вы перепробовали все методы, то лучше всего обратиться к опытному электрику, который может диагностировать поломку в блоке управления двигателем.

Последовательность выполнения

2. Осматриваем двигатель сверху и снизу (на смотровой яме или эстакаде). Подтеки масла могут свидетельствовать об износе сальников или уплотнительных прокладок поддона картера.

3. Запускаем двигатель, при этом контрольная лампа аварийного давления масла должна погаснуть. Если контрольная лампа загорается на холостом ходу после прогрева двигателя, и гаснет после увеличения частоты вращения коленчатого вала, то возможно изношены: шестерни масляного насоса, шейки коленчатого вала, вкладыши коренных и шатунных подшипников. Если лампа горит постоянно, то возможно неисправна система смазки или датчик аварийного давления масла. Проверяем давление масла в системе смазки двигателя с помощью манометра (см. «Система смазки — проверка давления масла»).

Предупреждение! Эксплуатация автомобиля с недостаточным давлением масла в системе смазки приводит к серьезному повреждению двигателя.

4. После прогрева двигателя прислушиваемся к его работе.

Рекомендация: Выполнять диагностику неисправностей двигателя на слух удобно с помощью технического стетоскопа. С его помощью можно достаточно точно определить источник постороннего шума.

Внимание! Во избежание получения травм, выполняя следующую операцию, не касайтесь подвижных деталей двигателя (шкивов, ремня) и не дотрагивайтесь до разогретых частей двигателя.

5. При появлении постороннего звука стетоскопом определяем зону, где этот звук наиболее слышим. По характеру звука и месту излучения звука определяем возможный источник звука и возможную неисправность.

Замечание: Цокающий звонкий звук под крышкой головки блока цилиндров, как правило, свидетельствует об увеличенных зазорах в приводе клапанов (см. «Регулировка зазоров клапанов в приводе ГРМ»), равномерный шум в зоне ремня привода ГРМ может свидетельствовать об износе натяжного ролика или подшипника насоса охлаждающей жидкости. Стуки в нижней части блока цилиндров и со стороны поддона картера, усиливающиеся с повышением частоты вращения коленчатого вала, вызваны неисправностью коренных подшипников. При этом, как правило, давление масла в системе смазки низкое. На холостом ходу этот звук низкого тона, а с ростом оборотов его тон повышается. При резком нажатии на педаль газа двигатель издает что-то похожее на рычание — типа «гыр-р-р». Звонкие стуки в средней части блока цилиндров вызваны неисправностью шатунных подшипников. Ритмичный металлический стук в верхней части блока цилиндров, слышимый на всех режимах работы двигателя и усиливающийся под нагрузкой, вызван неисправностью поршневых пальцев. Приглушенный стук в верхней части блока цилиндров на непрогретом двигателе, стихающий и исчезающий при прогреве может быть вызван изношенными поршнями и цилиндрами. Эксплуатация автомобиля с неисправными подшипниками и пальцами приведет к выходу из строя двигателя.

6. Если увеличился расход масла, а следов утечки не обнаружено:

• Прогреваем двигатель до рабочей температуры.
• Отсоединяем шланг вентиляции картера от дроссельной заслонки.
• Подносим к шлангу лист бумаги. Если на бумаге появляются масляные разводы, то изношена цилиндропоршневая группа. Степень износа определяем по компрессии в цилиндрах (см. «Компрессия в цилиндрах двигателя — проверка»).
• Если из системы вентиляции масляный туман не поступает, то причиной повышенного расхода масла может быть износ маслосъемных колпачков (см. «Маслосъемные колпачки — замена»). При этом у автомобиля будет дымный выхлоп.

Предупреждение! Работа двигателя с изношенной цилиндропоршневой группой, неисправными маслосъемными колпачками или на некачественном топливе приводит к выходу из строя каталитического нейтрализатора и датчика концентрации кислорода.

Источник

Другие варианты троения двигателя

Существует еще несколько вариантов, когда двигатель троит, например, на холодную ДВС работает нормально, но как только прогреется один из цилиндров начинает отказывать или наоборот, на холодную троит, а как прогреется так двигатель начинает нормально работать.

Рассмотрим каждый из вариантов.

Двигатель ВАЗ 2114 троит на холодную

Данная проблемы случает в таких случаях когда:

• Проблемы с топливной смесью;
• Плохая свеча зажигания;
• Скопился конденсат на свече или модуле зажигания;
• Большой зазор между клапаном и кулачком распределительного вала;
• Изношены компрессионные кольца и поршень;

Двигатель ВАЗ 2114 троит на горячую

Такая проблема больше проявляется при электрических повреждениях элементов.

• Сбой в работе ЭБУ;
• Пробой катушки МЗ;
• Пробита прокладка ГБЦ;

Не работает 1 и 3 цилиндры

#1  01.11.2012 09:09:48 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях Подскажите, в чем может быть проблема? Машина ВАЗ 2110,  1 и 3 цилиндры не работают, а 2 и 4 работаю, свечи новые, мигает «чек». .. #2  01.11.2012 09:13:20 sergik Автолюбитель Откуда: Чебоксары Регистрация: 20.11.2008 Сообщений: 5338 Поблагодарили 269 раз в 238 сообщениях диагностика привет. может отделаешься заменой вв и модуля зажигания или форсунками, а может и капиталка мотора необходима #3  01.11.2012 09:14:42 chervonec Гость Поблагодарили 10 раз в 10 сообщениях клапанов сколько, если 16, то скорей всего катушки, там для каждой свечи своя, если 8 — блок модуля управления. То же катушки только по парно.. #4  01.11.2012 09:15:29 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях #5  01.11.2012 09:23:46 chervonec Гость Поблагодарили 10 раз в 10 сообщениях sergik: диагностика привет. может отделаешься заменой вв и модуля зажигания или форсунками, а может и капиталка мотора необходима sergik правильно написал, диагностика и будем надеяться, что либо свечи, либо модуль, могут еще провода высоковольтные #6  01. 11.2012 10:43:25 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях Вообщем, все сделали)) дело  в новых свечах, оказались плохие( #7  01.11.2012 10:48:43 mad dog Автолюбитель Откуда: Вологда Авто: Daewoo Nexia Регистрация: 07.01.2008 Сообщений: 5463 Поблагодарили 533 раза в 412 сообщениях легко отделались 🙂 #8  01. 11.2012 10:51:46 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях да, просто всегда свечи покупали дорогие (около 600 руб), а вчера купили за 200, рs: еще раз убедилась нельзя экономить ни на своем здоровье, ни на расходниках для  машины))) #9  01.11.2012 11:50:16 IXION Автолюбитель Откуда: Россия Регистрация: 15.10.2010 Сообщений: 992 Поблагодарили 274 раза в 216 сообщениях Юльчик, Какой фирмы свечи? #10  01. 11.2012 11:54:53 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях IXION: Юльчик, Какой фирмы свечи? IXION, приеду домой скажу, а так не помню, т.к не я покупала)) #11  01.11.2012 12:16:06 chervonec Гость Поблагодарили 10 раз в 10 сообщениях В таких случаях надо в первую очередь смотреть, что меняли. .. #12  01.11.2012 20:18:32 Dollar Автолюбитель Откуда: Вологда Авто: ВАЗ 21074 Регистрация: 24.06.2009 Сообщений: 6033 Поблагодарили 312 раз в 234 сообщениях да, просто всегда свечи покупали дорогие (около 600 руб), а вчера купили за 200 Может подделка попалась. Цена не показатель. Некоторые ездят по 40 тысяч с самыми простыми и дешевыми свечами А17ДВРМ и проблем не знают, а некоторые покупают дорогие свечи и мучаются потом. #13  01.11.2012 20:37:35 олежек1288 Автолюбитель Откуда: вологда Регистрация: 07. 09.2010 Сообщений: 4233 Поблагодарили 215 раз в 192 сообщениях отродясь не покупал дорогие свечи только дешевые а 17 дврм по 30р за шт и никогда проблемм не было, я их даже не проверяю, хотя и прибор есть)))))))))) #14  01.11.2012 20:40:32 chervonec Гость Поблагодарили 10 раз в 10 сообщениях Dollar: да, просто всегда свечи покупали дорогие (около 600 руб), а вчера купили за 200 Может подделка попалась. Цена не показатель. Некоторые ездят по 40 тысяч с самыми простыми и дешевыми свечами А17ДВРМ и проблем не знают, а некоторые покупают дорогие свечи и мучаются потом. Мы до сих пор и названия не знаем… #15  01.11.2012 21:21:59 Юльчик Дамский клуб Откуда: Вологда Авто: KIA RIO Регистрация: 10.02.2010 Сообщений: 197 Поблагодарили 69 раз в 57 сообщениях Свечи фирмы Finwhale 1 человек сказал cпасибо: IXION #16  01.11.2012 21:39:25 chervonec Гость Поблагодарили 10 раз в 10 сообщениях Юльчик: Свечи фирмы Finwhale Честно еще не разу такую продукцию не брал. . #17  01.11.2012 21:41:12 Саня 21053 Автолюбитель Откуда: г.Сокол Авто: ВАЗ 21093 Регистрация: 03.01.2009 Сообщений: 978 Поблагодарили 33 раза в 31 сообщении Юльчик: Свечи фирмы Finwhale У меня такие вылетели сразу же, проехал километр, дал газу и приплыли((( И вообще вся эта фирма мне как то ненравится #18  02.11.2012 00:55:10 Dollar Автолюбитель Откуда: Вологда Авто: ВАЗ 21074 Регистрация: 24. 06.2009 Сообщений: 6033 Поблагодарили 312 раз в 234 сообщениях После использования тормозных колодок Финвал, мне эта фирма тоже не нравится. #19  08.01.2013 19:36:16 Shuмахер Посетитель Откуда: г Череповец Авто: ваз2115 Регистрация: 26.10.2010 Сообщений: 19 Поблагодарили 1 раз в 1 сообщении юльчик меняй модуль зажигания и не парься,принцип такой: там две катушки,каждая катушка два цилиндра т.е.1-3 2-4,если не работает1-3,значит катушка не айс #20  08. 01.2013 19:40:27 sergik Автолюбитель Откуда: Чебоксары Регистрация: 20.11.2008 Сообщений: 5338 Поблагодарили 269 раз в 238 сообщениях да она уже давно ездит)) некропостер Страница 1 из 2 1 чел. читают эту тему (пользователей: 0, гостей: 1)

P02CF Обучение перемещению топливной форсунки цилиндра 2 на максимальном пределе

P02CF Обучение перемещению топливной форсунки цилиндра 2 на максимальном пределе максимальный лимит

Что это значит?

Это общий диагностический код неисправности трансмиссии (DTC), который обычно применяется ко всем бензиновым автомобилям OBD-II. Это может включать, помимо прочего, Ford, Mazda, GMC, Chevrolet, BMW и т. д.В целом, точные этапы ремонта могут различаться в зависимости от модельного года, марки, модели и конфигурации трансмиссии.

Всякий раз, когда вы видите обучение в подобном описании кода, оно относится к процессу обучения ECM (модуль управления двигателем) и/или адаптации системы к постоянно меняющимся факторам.

Кстати, после травмы стопы человеческий организм «учится» хромать, чтобы адаптироваться к текущей ситуации. Это очень похоже на процесс обучения, когда речь идет о ECM (модуле управления двигателем) и двигателе.Однако в случае с этим кодом он относится к параметрам обучения смещения топливной форсунки № 2. По мере износа деталей двигателя, изменения погодных условий, потребностей водителя в изменении, помимо многих других переменных, мощность топливных форсунок должна адаптироваться к ним. У него есть определенный диапазон, в котором он может работать, чтобы адаптироваться к вашим потребностям и потребностям вашего автомобиля, но, как говорится, если потребности вашего двигателя превышают обучаемость форсунок, ECM (модуль управления двигателем) активирует этот код. чтобы вы знали, что он больше не может адаптироваться к текущей ситуации.

Когда ECM отслеживает значения обучения топливной форсунки за пределами нормальных рабочих параметров, он активирует P02CF. В большинстве случаев этот код устанавливается, потому что что-то заставило инжектор исчерпать свои адаптивные возможности. Обычно это означает, что это вызвано другим фактором. По тем или иным причинам ECM пытается изменить топливную смесь в соответствии с потребностями водителя, но что-то вынуждает его приспосабливаться к максимальному пределу.

P02CF Обучение смещению топливной форсунки цилиндра 2 при максимальном пределе устанавливается, когда ECM отслеживает, как топливная форсунка цилиндра 2 адаптируется к максимальному пределу.

Поперечное сечение топливной форсунки типичного бензинового двигателя:

Какова серьезность этого кода неисправности?

Все, что заставляет форсунку адаптироваться за пределами своих рабочих пределов, определенно вызывает беспокойство. Уровень серьезности установлен от среднего до высокого. Помните, что топливные смеси адаптируются ко многим переменным, но одна из них — износ внутренних деталей двигателя, поэтому диагностировать эту неисправность должен профессионал.

Каковы некоторые симптомы кода?

Симптомы кода неисправности P02CF могут включать:

• Снижение расхода топлива
• Пропуски зажигания в двигателе
• Снижение общей производительности двигателя
• Запах топлива выхлопные газы под нагрузкой
• Заниженная реакция дроссельной заслонки

Каковы наиболее распространенные причины появления кода?

Причин для этого P02CF Диагностический код топлива может включать в себя:

• Вакуумная утечка
• Забитый воздушный фильтр
• Треснутая водозаборная труба
• Проблема прокладок для головки
• Защита от головки
• Неисправность топливного инжектора цилиндра 2
• Worn / треснутые поршневые кольца
• Треснувший впускной коллектор
• Негерметичный впускной коллектор, прокладки PCV, EGR

Какие шаги по устранению неисправности P02CF?

Первым шагом в процессе устранения любой проблемы является просмотр сервисных бюллетеней на наличие известных проблем с конкретным автомобилем.

Усовершенствованные этапы диагностики сильно зависят от автомобиля и могут потребовать соответствующего современного оборудования и знаний для точного выполнения. Мы описываем основные шаги ниже, но обратитесь к руководству по ремонту вашего автомобиля / марки / модели / трансмиссии для конкретных шагов для вашего автомобиля.

Основной этап № 1

При работающем двигателе я прислушивался к очевидным признакам утечки вакуума. Иногда это может вызвать свист груза, что, в свою очередь, облегчает его определение.Возможно, стоит проверить вакуум всасывания с помощью подходящего манометра. Запишите все показания и сравните их с желаемыми значениями, указанными в руководстве по обслуживанию. Кроме того, рекомендуется проверить воздушный фильтр, прежде чем переходить к следующему шагу, забитый фильтр может вызвать резкое увеличение значения вакуума всасывания, поэтому при необходимости замените его. Забитый воздушный фильтр обычно кажется утопленным в себя.

ПРИМЕЧАНИЕ: Утечка вакуума приводит к попаданию неизмеренного количества воздуха во впускное отверстие, что приводит к нестабильности топливно-воздушной смеси. В свою очередь, форсунки могут адаптироваться к своим ограничениям.

Основной этап № 2

Расположение топливных форсунок делает их жгуты и разъемы подверженными коррозии и попаданию воды. Они устанавливаются в месте скопления воды/мусора/грязи. Проверьте это визуально. Если это беспорядок, используйте пневматический пистолет (или пылесос), чтобы удалить любой мусор, чтобы должным образом осмотреть область на наличие явных признаков повреждения.

Основной шаг № 3

В зависимости от ограничений вашего диагностического прибора, вы можете контролировать топливную форсунку во время работы двигателя, чтобы отслеживать любое неустойчивое или ненормальное поведение.Если заметите что-то тревожное, в зависимости от стоимости форсунки можно попробовать заменить, но делать этого не рекомендую.

Основной шаг № 4

ECM (модуль управления двигателем) контролирует параметры обучения смещения топливной форсунки цилиндра 2, поэтому чрезвычайно важно, чтобы он работал. Кроме того, учитывая его электрическую нестабильность, вы должны убедиться, что он установлен без влаги и/или мусора. Иногда ECM устанавливается в темном месте, где может скапливаться вода, или где-то рядом с пролитым утренним кофе, поэтому убедитесь, что нет признаков проникновения влаги.Любой признак этого должен быть устранен профессионалом, поскольку ECM обычно должен быть запрограммирован дилером. Не говоря уже о том, что процедура диагностики ECM долгая и утомительная, так что оставьте ее им!

Связанные обсуждения DTC

• В настоящее время на нашем форуме нет связанных тем. Создайте новую тему на форуме прямо сейчас.

Нужна дополнительная помощь с кодом P02CF?

Если вам все еще нужна помощь с DTC P02CF, задайте вопрос в комментариях под этой статьей.

ПРИМЕЧАНИЕ.Данная информация предоставлена ​​исключительно в ознакомительных целях. Он не предназначен для использования в качестве рекомендации по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо транспортным средством. Вся информация на этом сайте защищена авторским правом.

ВАЗ 21093 (инжектор) не заводится: что делать?

Что делать, если вдруг перестал заводиться двигатель автомобиля ВАЗ 21093 (инжекторный)? Эта статья расскажет вам о самых частых неисправностях, которые случаются на этой модели автомобилей.Конечно, будет намного проще, если будет возможность сделать диагностику мотора. А если бы беда с ним произошла вдали от населенных пунктов, а до ближайшей СТО за сотни километров? Тогда нужно искать причину неисправности и пытаться ее устранить.

Если машина не заводится зимой

Для владельцев девяток с инжекторными моторами не будет секретом, что эти машины обычно не строят в холодное время года. Причин этому может быть две:

1. Потеря емкости аккумулятора.
2. Слишком много топлива, слишком холодный воздух.

Если аккумулятор потерял емкость, то коленвал можно прокрутить, но смесь не воспламенится. Причиной этого является недостаточная энергия искры и низкое давление в топливной рампе.

Если на форсунки подается холодный воздух, то датчик его расхода может иметь большую погрешность, в результате чего производится неверный расчет. Следовательно, пропорция топливовоздушной смеси не 14:1, а совсем другая.Чтобы помочь мотору запуститься, можно подать на фильтр теплый воздух с помощью обычного фена. А если сел аккумулятор, то дать ему хотя бы пару часов постоять на подзарядке.

Свеча зажигания

Старайтесь всегда следить за техническим состоянием автомобиля. Ведь в случае, когда двигатель ВАЗ 21093 (инжекторный) перестает заводиться, получается, что владелец просто не следил за ним. Своевременно заменяйте все расходники – фильтры, свечи, жидкости. Только в этом случае вам гарантирована стабильная и уверенная работа мотора.А с этими элементами может случиться все что угодно.

Во-первых, при большом пробеге износ электродов. Центральный (положительный) стирается до такой степени, что разрыв увеличивается вдвое. Во-вторых, обязательно следите за цветом электродов, он многое расскажет о состоянии двигателя. В-третьих, они могут быть просто залиты в результате того, что вы безуспешно и долго пытались завести двигатель.

Форсунки: диагностика

Когда было определено, что искра между электродами есть (и она имеет ярко-синий цвет), зазоры в норме, а двигатель все равно не заводится, нужно проверить форсунки.Это устройства, впрыскивающие топливно-воздушную смесь в камеры сгорания каждого цилиндра двигателя. Если двигатель ВАЗ 21093 (инжектор) не заводится, вероятность того, что работа форсунок нарушена, крайне велика.

Для проверки системы топливных форсунок вам потребуется диагностическое оборудование. Но это для точной проверки. Чтобы, как говорится, «на глазок» определить исправность, можно извлечь форсунку и подключить ее к питанию. Идеальной формой распыления топливно-воздушной смеси является конусообразная горелка.А в том случае, если топливо льется или с трудом капает из форсунки, можно говорить о наличии загрязнения. Чистка краскопультов в этом случае вам поможет.

Ремень ГРМ

С этим элементом может случиться всякое. Во-первых, ремень имеет свойство рваться, и происходит это в самый неподходящий момент. Стоит отметить, что на двигателях объемом 1,5 литра, к счастью, обрыв ремня не заканчивается загибанием клапанов или ремонтом ГБЦ.но больше неприятностей может возникнуть в том случае, если ремень ГРМ просто перескочил на 1-2 зубца. Это происходит при ослаблении ремня. Чтобы убедиться в правильности настроек, нужно посмотреть, совпадают ли метки на распределительном и коленчатом валах. Но если двигатель ВАЗ 21093 (инжектор) не заводится, обязательно проверьте датчик положения коленчатого вала и его соединительный провод. Это устройство в первую очередь должно быть продиагностировано.

Работа датчиков системы впрыска

Итак, теперь стоит немного рассказать о датчиках ВАЗ 21093 (форсунка), а также об их основных поломках.Отметим, что выход из строя некоторых устройств приводит к тому, что электронный блок управления считывает неверную информацию. Следовательно, работа двигателя нестабильна или он вообще отказывается запускаться. Например, датчик расхода воздуха при неисправности вызывает сигнал неправильной формы и амплитуды. Это влияет на ускорение двигателя, а также на число оборотов холостого хода.

В том же случае, если на автомобиле ВАЗ 21093(инжектор) наблюдаются провалы и рывки в момент перехода с холостого хода, то имеется неисправность в регуляторе положения дроссельной заслонки.Обратите внимание — это не датчик, а актуатор. Он не читает, а контролирует положение ротора. Часто выходит из строя датчик температуры жидкости в системе охлаждения двигателя. При этом наблюдается небольшое увеличение расхода бензина и иногда затруднен запуск на горячем двигателе.

Проблемы с проводкой

Послушайте, работает ли топливный насос при включенном зажигании. Если характерного звука нет, то проверьте предохранители автомобиля ВАЗ 21093 (инжектор). А именно – тот, что отвечает за подачу питания на топливный насос и его электромагнитное реле.Также нелишним будет проверить подачу питания на все датчики системы. Проверьте на обрыв всю проводку автомобиля. Но если все в порядке, а машина не запускается, то, скорее всего, произошел сбой в программном обеспечении, установленном на компьютере. В этом случае придется обращаться в СТО для полной диагностики и прошивки микроконтроллера.

Размеры ваз 2114 указаны в сантиметрах. Все автомобили ВАЗ. Отличия от «девятки»

Хэтчбек ВАЗ 2114 заменил на рынке СНГ столь любимую потребителями «девятку».Модернизация, разумеется, прошла на высшем уровне – машина получила и новые бампера, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и интерьер салона.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую ему спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, и, как следствие, управляемость на трассе при движении автомобиля на высокой скорости.

Как и на некоторых иномарках, часть серии ВАЗ 2114 была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, покрасив все элементы в единый цвет. Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания действительно эксклюзивных копий путем тюнинга, благодаря которому ВАЗ 2114 стал фактически первым отечественным автомобилем, привлекшим любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 применялись двигатели объемом 1,6 л, использующие технологию непосредственного впрыска топлива, или, иначе говоря, впрыска. Для этой модели не разрабатывались новые модификации силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Трансмиссия автомобиля

Как и в других моделях ВАЗ, в ВАЗ 2114 использовалась механическая коробка передач. Ручное управление до сих пор является своеобразной «визитной карточкой» Волжского автозавода и других предприятий, собирающих автомобили разработки ВАЗ.МКПП более надежны, долговечны и просто удобны.

Тормозная система и усилитель рулевого управления

Размер шин

Размеры (изменить)

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в немалой степени — по причине, корень которой лежит в периоде развития «единички». Его название – максимальная взаимозаменяемость элементов, что требует от производителей практически неизменной базовой конструкции автомобиля.

Динамика

Расход топлива

В литрах объем такой же, как в кубах (кубических дециметрах).

Такая вместимость машины позволяет перевозить в ней даже негабаритный груз, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить к месту выгрузки какой-либо товар или груз другого назначения. При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам необходимо перевезти большой объем груза или, например, вы отправляетесь в путешествие всей семьей, вам не придется ограничиваться 330 литрами пространства для размещения вещей. В продаже имеются различные крепления и крепления для этой модели автомобиля, которые позволяют перевозить намного больше вещей, чем поместится в багажнике.

Например, можно установить багажник на крышу. В продаже есть разные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопка управления

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери автомобиля, был надежно закрыт. Надежная работа замков багажника так же важна, как и надежность замка в двери гаража или квартиры.Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает эксплуатацию более удобной, но и решает ряд проблем. В частности, это решает проблему обледенения замка, который открывается ключом.

ВАЗ 2114 — российский хэтчбек, пришедший на смену снятой с производства девятке. Изменения коснулись не только внешних частей кузова (новые фары, капот, бампера, молдинги, решетка радиатора), но и салона.

Спортивный стиль ВАЗ 2114

Современный вид автомобилю ВАЗ 2114 придают молдинги со всех сторон, спойлер со стоп-сигналом и накладки на пороги. Внешние изменения ВАЗ 2114 оправдывают себя, наделяя автомобиль прекрасными аэродинамическими качествами, а также устойчивостью на дороге даже на высоких скоростях. Бамперы, молдинги и другое навесное оборудование выдержаны в одной цветовой гамме с кузовом, либо выполнены в черном цвете, что сближает модель ВАЗ 2114 с иномарками и создает возможность выбора покупателем внешнего оформления автомобиля.

За свой внешний вид машина полюбилась людям, занимающимся тюнингом. А полюбился я из-за того, что при небольших затратах ВАЗ 2114 можно сделать индивидуальной, выделяющейся из общего транспортного потока.

Технические данные ВАЗ 2114

Как видно из таблицы с техническими характеристиками ВАЗ 2114 разница с моделями своего класса заключается только в габаритах кузова. Восьмиклапанный двигатель объемом 1,6 литра устанавливается на многие модели АвтоВАЗа, так что особых характеристик ожидать не стоит.Привод передний, коробка как у всех, так сказать стандартная. Отличие хэтчбека от седана заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 – это обычная российская машина, покоряющая сердца автомобилистов благодаря своему внешнему виду.

Двигатель	1.6 л, 8-кл. (Евро-3)
Длина, мм	4122
Ширина, мм	1650
Высота, мм	1402
Основание, мм	2460
Колея передних колес, мм	1400
Колея задних колес, мм	1370
Объем багажного отделения, дм 3	330
Снаряженная масса, кг	985
Полная масса автомобиля, кг	1410
Допустимая полная масса буксируемого прицепа с тормозами, кг	750
Допустимая полная масса буксируемого прицепа без тормозов, кг	300
Колесная формула / ведущие колеса	4×2 / передний
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек / 4
тип двигателя	бензин, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт/об/мин	59,5/5200
Максимальный крутящий момент, Нм при об/мин	120/2700
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л/100 км	7,6
Максимальная скорость, км/ч	160
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары	3.7 или 3,9
Рулевое управление	травматическая, реечного типа, без усилителя
Шины	175/70R13-80 (Т, Н) 165/70R13-79 (С, Т)
Емкость топливного бака	43 литра

09.05.2012

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный вид придают молдинги, установленные на кузове по всем сторонам автомобиля, спойлер и декоративные пороги.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на большой скорости по сравнению с классической моделью, и даже с предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычным 4-цилиндровым 8-клапанным двигателем уже никого не удивишь, так что особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, барабанные и дисковые тормоза. Отличие хэтчбека от седана заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма кузова в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas

Двигатель	1,5, 8 кл (Евро-2) 1,6 л, 8 кл. (Евро-3), 1.6 16кл (Супер-Авто)
Длина, мм
Ширина, мм
Высота, мм
Основание, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм 3
Снаряженная масса, кг
Полная масса автомобиля, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / передний
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек / 4
тип двигателя	бензин, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт/об/мин
Максимальный крутящий момент, Нм при об/мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л/100 км
Максимальная скорость, км/ч
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травматическая, реечного типа, без усилителя
Шины	175/70R13-80 (Т, Н) 165/70R13-79 (С, Т)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км/ч — 14.0 с (1,5 8 кл), 13,6 с (1,6 8 кл), 11 с (1,6 16 кл)

Максимальная скорость -158 км/ч (8кл), 185 -190 (16кл)

Автомобили ВАЗ

, 2113, 2114 и 2115 – модели, пользующиеся популярностью у отечественных водителей. Это связано с их дешевизной, ремонтопригодностью, относительной надежностью и неприхотливостью. А от объема багажника ВАЗ 2114 зависит практичность эксплуатации автомобиля.

ВАЗ 2113

Благодаря объему багажника ВАЗ 2113 у водителей появляется возможность перевозки негабаритных грузов.Его мощность составляет 330 литров. Технические характеристики багажного отделения позволяют перевозить предметы нестандартных размеров.

Багажник модели 2113 трансформируется: водитель может снять полку, сложить задние сиденья. После этого его мощность составляет 632 л. Хэтчбек позволяет перевозить небольшие длинномерные грузы.

К недостаткам можно отнести отсутствие штатного освещения (при тюнинге автомобиля оно монтируется самостоятельно), высокий погрузочный борт, что усложняет размещение товара внутри.

ВАЗ 2114

ВАЗ 2114 надежный пятидверный автомобиль. Вместимость составляет 330 литров при сложенных сиденьях и 632 литра при разложенных. Погрузочная высота борта имеет неудобный уровень (похожий на используемый на тринадцатой модели), что существенно усложняет процесс погрузки.

Размеры багажника следующие: длина — 830 миллиметров при сложенных сиденьях и почти 1660 миллиметров в разложенных, ширина — 935 миллиметров, глубина — 830 миллиметров, высота — 780 миллиметров.Эти размеры приблизительны и относятся к моделям 2113 и 2114.

Возможности трансформации позволяют загружать предметы, длина и размеры которых отличаются от стандартных размеров. При установке дополнительных багажных конструкций на крышу можно перевозить некоторое количество крупногабаритного груза.

Вместимость, выраженная в литрах, идентична объему в кубических дециметрах.

ВАЗ 2115

Объем багажника ВАЗ 2115 составляет 427 литров при сложенных сиденьях, если их разложить, вместимость увеличивается до 700 литров.Увеличены размеры багажного отделения, благодаря чему на пятнадцатой модели можно перевозить даже крупногабаритные грузы.

Преимущества включают простоту разборки, установку полки и удобную высоту загрузки. Он расположен практически на уровне бампера автомобиля.

Водители часто улучшают шумоизоляцию и отделку багажника. Монтируют электропривод открывания крышки, устанавливают подсветку, конструируют ящики для хранения мелочей (однако из-за их установки багажник существенно теряет в объеме).

Особенности багажника

К особенностям багажных отделений различных модификаций моделей 2113, 2114, 2115 можно отнести приемлемый уровень вместимости и возможность трансформации салона для увеличения полезного объема.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника Лады 2115. В остальном конструкция отсека для перевозки груза идентична другим моделям.

Автомобили комплектуются стандартной полкой, она устанавливается вертикально и разделяет багажное отделение и салон.При необходимости (например, при перевозке крупногабаритных грузов, требующих складывания задних сидений) эту полку и вертикальную шторку можно снять.

На автомобилях Лада 2113, 2114, 2115 под «полом» багажника предусмотрена ниша для хранения запаски и инструмента, необходимого для быстрого устранения мелких неисправностей, которые могут возникнуть в пути.

ВАЗ 2115 отличается удобной погрузочной высотой, более увеличенным объемом багажника Лады 2115. В остальном его конструкция идентична другим моделям.

Модели ВАЗ 2113, 2114, 2115, являющиеся модификацией «восьмерок», «девяток» и «девяносто девятых» соответственно, стали более эргономичными, удобными в эксплуатации, практичными. Машины получили вместительные багажные отделения, что увеличило количество перевозимого груза. Наличие ряда недостатков не отпугивает водителей: некоторые неудобства можно исправить самостоятельно.

Автомобили семейства ВАЗ 2113, 2114, 2115 популярны не только в России, но и в странах СНГ.Это связано с широким распространением этих автомобилей, их неприхотливостью, относительной надежностью, ремонтопригодностью и стоимостью. Машины имеют приемлемую вместимость грузового отсека, что позволяет легко использовать их для решения повседневных бытовых задач или ведения малого бизнеса.

infokuzov.ru

Объем багажника ВАЗ 2114

Поколение 1 поколения Серия Select Хэтчбек 5-дверная Модификация Select 1.5 MT (77 л.с.) 1.6 MT 8 cl (Евро-3) (81 л.с.) 1.6 MT 16 CL (89 л.с.) 1,6 МТ 16 CL (98 л.с.) 1.6 МТ 8 кл (Евро-4) (81 л.с.)

Refresh

ВАЗ (Lada) 2114 1-го поколения 1,5 МТ (77 л.с.)

• Минимальный объем багажника 427 л
• Максимальный объем багажника 427 л

ВАЗ (Lada) 2114 1-го поколения 1,6 МТ 8 кл (Евро-3) (81 л.с.) ВАЗ (Lada) 2114 1-го поколения 1,6 МТ 16 кл (89 л.с.)

• Объем багажника не менее 300 л
• Объем багажника не более 632 л

ВАЗ (Lada) 2114 1-го поколения 1,6 МТ 16кл (98 л.с.)

• Объем багажника не менее 300 л
• Объем багажника не более 632 л

ВАЗ (Lada) 2114 1 поколение 1.6 МТ 8 кл (Евро-4) (81 л.с.)

• Объем багажника не менее 300 л
• Объем багажника не более 632 л

wikidrive.ru

Объем багажника ВАЗ-2114: размеры и точные параметры

ВАЗ-2114 – автомобиль, пришедший на смену снятой с производства «девятке» и сразу же завоевавший популярность и ставший востребованным. По сравнению со своим предшественником, эта модель автомобиля имеет ряд отличий. Отличия коснулись не только внешних частей кузова, но и салона. В частности, у ВАЗ-2114 большой объем багажника.Накладки на пороги, боковые молдинги, спойлер со стоп-сигналом – все это придает автомобилю современный вид.

Внешние изменения отразились на характеристиках машины. В частности, эта модель обладает отличными аэродинамическими свойствами. Он устойчив на дороге, даже при движении на высоких скоростях. Сочетание цветов кузова и навесного оборудования придает этому автомобилю вид иномарки.

Благодаря своему внешнему виду этот автомобиль вызвал повышенный интерес у людей, занимающихся тюнингом.При относительно небольших финансовых затратах из такого автомобиля можно легко сделать оригинальный автомобиль, выделяющийся из общей массы, тем самым подчеркивая индивидуальность и чувство стиля своего владельца.

Багажник

Благодаря возможности складывания заднего сиденья этот автомобиль легко трансформируется в грузовой автомобиль. Для данной модели автомобиля объем багажника составляет:

• 330 дм3 с разложенными сиденьями;
• 600 дм3 при сложенных задних сиденьях.

Читайте также: Чем обшить дверь ВАЗ-2114

В литрах объем такой же, как и в кубах (кубических дециметрах).

Такая вместительность машины позволяет перевозить в ней даже негабаритный груз, что особенно важно для тех, кто часто сталкивается с необходимостью доставить к месту выгрузки какой-либо товар или груз другого назначения. При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если вам необходимо перевезти большое количество груза, или, например, вы отправляетесь в путешествие всей семьей, вам не обязательно ограничиваться 330 литрами пространства для размещения вещей.В продаже имеются различные крепления и крепления для этой модели автомобиля, которые позволяют перевозить намного больше вещей, чем поместится в багажнике.

Например, можно установить багажник на крышу. В продаже имеются различные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного инвентаря.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вы сможете сделать свой автомобиль еще просторнее и освободить место для пассажиров.

Кнопочное управление

Очень удобно, когда управление (открытие багажника) осуществляется с кнопки. Каждый автовладелец знает, что очень важно следить за тем, чтобы багажник, как и двери автомобиля, был надежно закрыт. Надежная работа замков багажника так же важна, как и надежность замка в двери гаража или квартиры. Все современные модели автомобилей оснащены механизмом открывания багажника с помощью пульта управления или специальной кнопки. Установка механизма с кнопкой не только делает эксплуатацию более удобной, но и решает ряд проблем.В частности, это решает проблему обледенения замка, который открывается ключом.

Читайте также: Почему не работает спидометр ВАЗ-2114 и что делать

Установку такого механизма можно доверить специалисту. Но некоторые автовладельцы предпочитают выполнять эту работу самостоятельно. Для этого понадобится стальной трос, ролик, кнопка подключения, электромагнит привода ствола и провода. Ролик установлен на корпусе шестерни стеклоочистителя. Если ролик открытый, можно использовать плетеный кабель.Самый простой способ подключения — к прикуривателю. Для других вариантов необходимо иметь соответствующие знания схемы подключения.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru

Уточняем размеры ВАЗ 2114 | VAZremont.com

Ваз 2114, выпущенный опытной партией из пятидесяти экземпляров в 2001 году, был поставлен на конвейер и стал доступен рядовому автолюбителю в 2003 году.Создан на базе старого ВАЗ 2109, по сравнению с ним четырнадцатая модель получила кардинальное обновление.

Дизайн стал более современным и приятным, бампера покрасили в цвет кузова, появились молдинги и накладки на пороги. Также изменилась отделка салона, регулируемая рулевая колонка, евро приборная панель, руль от ВАЗ 2110 и новая система отопления.

Но самое главное — это двигатели. Начиная с ВАЗ 2114 карбюраторный впуск ушёл в историю, его окончательно заменили на инжекторный с распределенным впрыском топлива.Это позволило добиться большей экономичности и одновременно улучшить динамические характеристики.

Также на автомобиле появилось множество дополнительных опций, недоступных ранее. Такие как: тонированные стекла, электрические стеклоподъемники, подогрев сидений, противотуманные фары, легкосплавные диски и центральный замок.

ВАЗ 2114 выпускался в двух комплектациях:

1. Люкс.
2. Стандарт.

В люксовой версии с завода были предустановлены противотуманные фары, колпаки колес, подголовники для задних пассажиров, изменена обивка дверей и дверные обшивки.Главным преимуществом высшей комплектации был бортовой компьютер, который мог фиксировать расход топлива, среднюю скорость, время в пути и другие интересные параметры.

В 2007 году модель ВАЗ 2114 получила рестайлинг, новый двигатель и индекс 21144. С этим двигателем внутреннего сгорания автомобиль стал соответствовать экологическому классу ЕВРО-3. Появилась пластиковая декоративная крышка, алюминиевый ресивер заменили на пластиковый, а катализатор перенесли ближе к двигателю.Кроме того, произошли небольшие изменения внутри автомобиля.

Обновлена ​​торпеда, исчез верхний бардачок, в приборную панель интегрирован бортовой компьютер, показывающий напряжение в бортовой сети, наружную температуру, время и тому подобное.

Характеристики ВАЗ 2114

С завода на автомобиль ВАЗ 2114 заявлены следующие эксплуатационные характеристики:

• количество мест: 5;
• рекомендуемое топливо: АИ-95;
• максимальная скорость: 165 километров в час;
• расход топлива: 8.9 литров на 100 км по городу;
• время разгона до 100 километров в час: 13 секунд;
• объем бензобака: 43 л;
• Расположение ДВС: переднее, поперечное;
• вес: 970 кг;
• топливная система: многоточечный впрыск;
• объем багажника: 427 литров;
• Привод: Передний.

Тип кузова	хэтчбэк
Количество дверей	5
Места	5
Объем багажника, дм3	330/600
Габаритные размеры, мм:
длина	4122
ширина	1650
высота	1402
собственный вес, кг	970
425
Колесная база, мм	2460
Колея передних колес	1400
Колея задних колес	1370
Ведущие колеса	передние
Дорожный просвет до нижней части	170
Зазор до картера сцепления	160
Двигатель ВАЗ 2114	2111
рабочий объем, куб.см	1499
количество клапанов	8
Максимальная мощность, кВт (при об/мин)	57,2 (5400)
Максимальная мощность, л.п.	77,8
Максимальный крутящий момент, Нм (при об/мин)	115,7 (3000)
система подачи	распределительная система впрыска
иммобилайзер	+
адсорбер, нейтрализатор	—
КП
Количество ступеней редуктора	5
Передаточные числа КП:
I	3 636
II	1,95
III	1 357
IV	0,941
В	0,784
реверс	3,53
Передаточное число главной передачи	3,7
Максимальная скорость, км/ч	158
Разгон до 100 км/ч, с	13,2
Расход топлива, л/100 км:
расход топлива при 90 км/ч	5,7
расход топлива при 120 км/ч	7,8
расход топлива в городе	8,9
Емкость топливного бака, л	43
Передние тормоза	Диск
Задние тормоза	барабан
Тормозной путь с грузом на скорости 80 км/ч	38
Привод стояночного тормоза	Трос
Привод сцепления	Трос
Передняя подвеска	McPherson
Задняя подвеска	продольный рык.
Рулевое управление	Рейка и шестерня
Наименьший радиус поворота	5,2
Максимальный подъем без разгона	34
Автошины ВАЗ 2114	165/70Р13 175/70Р13
Колесо	2110
Приборная панель	2114
Комбинация приборов	2115
Коврики	рваные
Обогрев заднего стекла	+
Электрические стеклоподъемники спереди.дв.	+
Электрическая блокировка дверных замков	+
Охлаждающий вентилятор	электрический
Бортовая система управления	+
Бортовой компьютер	—
Бамперы	оригинал
Очиститель фар	—
Плафон индивидуального освещения	+
Противотуманные фары	+
Наружные зеркала	левое и правое
Зеркала с антибликовым покрытием	—
Зеркала с электроприводом *	—
Подогрев передних сидений	+**
Обивка сиденья	твид с карманом.
Обивка сидений из натуральной растительности. волокно	+
Потолок	цельнолитой
Обивка двери	цельнолитая
Обивка багажника	+
Зеркальный солнцезащитный козырек	—
Подголовники задних сидений	+
Коврик в багажник, пластик	—
Пер.ремни безопасности с сигнализацией	—
Дверные молдинги	+
Обтекатель порогов	+
Колпаки колес	+
Спойлер багажника со стоп-сигналом	+
Тонированное стекло	—
Краска металлик	+
Уровень шума в салоне ВАЗ 2114
при скорости 100 км/ч, дБ/А	74
Стандарты токсичности	R 83

Благодаря своим техническим характеристикам и внешнему виду автомобиль ВАЗ 2114 завоевал большую популярность среди людей разного возраста.Взрослые оценили большой багажник, складывающиеся сиденья и низкий расход топлива. А молодежь покупала его за хорошую динамику и более современный дизайн, как внешний, так и внутренний.

Габариты ВАЗ 2114 соответствуют международному классу В.

В сухих цифрах они выглядят так:

1. Длина машины: 4100 мм.
2. Высота машины: 1415 мм.
3. Ширина станка: 1620 мм.
4. Основание: 2460 мм.
5. Дорожный просвет: 165 мм.
6. Задняя колея: 1370 мм.

Модели с индексом 211440-24, выпущенные в 2007 году, и 211440-26, появившиеся на конвейерах в 2010 году, имели немного измененные габариты 2114:

1. Длина машины: 4122 мм.
2. Высота машины: 1402 мм.
3. Ширина станка: 1650 мм.

Отличия были обусловлены рестайлингом бамперов, зеркал заднего вида, а также небольшими корректировками подвески автомобиля.

Некоторые хотят увеличить клиренс ВАЗ 2114, тогда машина получит большую проходимость и легче будет преодолевать городские препятствия.А вот увеличение дорожного просвета негативно сказывается на расположении центра масс автомобиля, в поворотах он станет больше крениться и вообще потеряет управляемость. Каждый выбирает то, что ему важнее.

vazremont.com

Ваз 2114, 2115, 2113 технические характеристики

ВАЗ 2114 — Самый массовый отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный вид достигается молдингами, установленными на кузове по всем сторонам автомобиля, спойлером и декоративными порогами.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на высокой скорости по сравнению с классической моделью, и даже с предшественником ВАЗ 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Обычным 4-цилиндровым 8-клапанным двигателем уже никого не удивишь, так что особых характеристик ожидать не стоит.Передний привод, стандартная коробка передач, барабанные и дисковые тормоза. Отличие хэтчбека от седана заключается в объеме багажника, который увеличивается при сложенных спинках задних сидений. Форма кузова в нашем случае не влияет на динамику. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова облегчает управление автомобилем. Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье.Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas

Двигатель	1,5, 8 кл (Евро-2) 1,6 л, 8 кл. (Евро-3), 1.6 16кл (Супер-Авто) подробнее о двигателях
Длина, мм
Ширина, мм
Высота, мм
Основание, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм3
Снаряженная масса, кг
Полная масса автомобиля, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / передние
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечно
Тип кузова / количество дверей	хэтчбек / 4
тип двигателя	бензиновый, четырехтактный
Система подачи	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров
Объем двигателя, см3
Максимальная мощность, кВт/об/мин
Максимальный крутящий момент, Нм при об/мин
Топливо	Бензин неэтилированный АИ-92 (мин)
Расход топлива по ездовому циклу, л/100 км	7.6 (подробнее)
Максимальная скорость, км/ч
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары
Рулевое управление	травматическое, реечного типа, без усилителя
Шины	175 / 70R13-80 (T, N) 165 / 70R13-79 (S, T)
Емкость топливного бака

Динамические характеристики

Разгон до 100 км/ч — 14.0 с (1,5 8кл), 13,6 с (1,6 8кл), 11 с (1,6 16кл)

Максимальная скорость -158 км/ч (8кл), 185 -190 (16кл)

Главная страница

ваз-2114-лада .ru

Технические характеристики ВАЗ 2114 | Ваз

Хэтчбек ВАЗ 2114 заменил на рынке СНГ столь любимую потребителями «девятку». Модернизация, разумеется, прошла на высшем уровне – машина получила и новые бампера, и молдинги, и капот новой формы и геометрии, и новые фары, и решетку радиатора, и интерьер салона.

Спойлер со стоп-сигналами, накладки на пороги, молдинги по бокам придали автомобилю столь необходимую ему спортивность. Кроме того, за счет внешних элементов у ВАЗ 2114 значительно улучшились аэродинамические характеристики, и, как следствие, управляемость на трассе при движении автомобиля на высокой скорости.

Как и в некоторых иномарках, часть серии ВАЗ 2114 была оформлена в западном стиле — все навесное оборудование было окрашено в черный цвет. Другая часть серии, в свою очередь, поддержала любителей более спокойных решений, покрасив все элементы в единый цвет.Однако форма и особенности экстерьера этого автомобиля настолько удобны для создания действительно эксклюзивных копий путем тюнинга, благодаря которому ВАЗ 2114 стал фактически первым отечественным автомобилем, привлекшим любителей внешней индивидуализации транспортного средства.

Характеристики двигателя

Для ВАЗ 2114 применялись двигатели объемом 1,6 л, использующие технологию прямого впрыска топлива, или, другими словами, впрыск. Для этой модели не разрабатывались новые модификации силового агрегата, поэтому аналогичные двигатели можно встретить и на других моделях ВАЗ.

Автомобильная трансмиссия

Как и в других моделях ВАЗ, на ВАЗ 2114 использовалась механическая коробка передач. Ручное управление до сих пор является своеобразной «визитной карточкой» Волжского автомобильного завода и других предприятий, собирающих автомобили разработки ВАЗ. МКПП более надежны, долговечны и просто удобны.

Тормозная система и гидроусилитель руля

Размер шин

Габариты ВАЗ 2114 принципиально не отличаются от других автомобилей серии, и в значительной степени — по причине, корень которой лежит в периоде разработки из «одного».Его название – максимальная взаимозаменяемость элементов, что требует от производителей практически неизменной базовой конструкции автомобиля.

Динамика

Расход топлива

videovaz.ru

габариты, размеры кузова, доступные двигатели и комплектация

Кузов
Ширина	1620 мм
Длина	4100 мм
Высота	1415 мм
Колесная база	2460 мм
Передняя направляющая	1400 мм
Минимальный объем багажника	427 л
Дорожный просвет	165 мм
Максимальный объем багажника	427 л
Задняя направляющая	1370 мм
Собственная масса	970 кг
Количество мест	5
Двигатель
Количество клапанов на цилиндр	2
Расположение цилиндров	Рядный
Диаметр цилиндра	82 мм
Ход поршня	75 мм
Количество цилиндров	4
тип двигателя	бензин
Тип впуска	Форсунка
Максимальный крутящий момент	120 Н*м
Максимальная мощность оборотов	до 4 800 об/мин
Мощность двигателя	77 л.с.п.
Объем двигателя	1499 см3
Максимальный крутящий момент, обороты	2700 об/мин
Трансмиссия и управление
Количество передач	5
Тип коробки передач	Механика
Привод	Передний
Диаметр поворота	10,4 м
Показатели эффективности
Максимальная скорость	158 км/ч
Разгон до 100 км/ч	13.2 сек
Расход топлива в городе на 100 км	8,9 л
Расход топлива по трассе на 100 км	5,7 л
Комбинированный расход топлива на 100 км	7,6 л
Объем топливного бака	43 л
Запас хода	от 480 до 750 км
Марка топлива	АИ-92
Подвеска и тормоза
Передние тормоза	Диск
Задние тормоза	Барабан
Задняя подвеска	На продольных рычагах
Передняя подвеска	Амортизатор

викидрайв.ru

Троит Двигатель ВАЗ-2114 инжектор (8 клапанов). Ремонт двигателя

В период становления автомобилестроения 4-цилиндровые двигатели были одними из самых популярных. И сегодня они самые распространенные. Бывает, что по ряду причин один из цилиндров «отключается», а агрегат работает на оставшихся трех. Бывает, что троит инжекторный двигатель ВАЗ-2114 (8 клапанов). Каковы причины этого явления и что с этим делать? Попробуем разобраться.

Характеристики двигателя

Для автомобилей этой модели разработан 8-клапанный двигатель с индексом 2111. Если сравнивать этот агрегат с другими, то есть серьезные отличия. Это электронное управление и распределенный впрыск топлива. Компьютер полностью учитывает все основные данные, которые требуются для эффективной работы. Мотор достаточно выносливый, мощный, экономичный.

Вместимость 78 лошадей. Объем — 1,5 литра.

Каждый из четырех цилиндров имеет два клапана.Они имеют диаметр 81 мм. Конструктивные особенности этого агрегата позволяют увеличить мощностные характеристики до 120 л. от. Также есть модифицированный агрегат объемом 1,6 л и мощностью 80 л. от.

Владельцы очень довольны этими двигателями. Они полностью себя оправдывают. Однако бывает, что двигатель троит на ходу, а также наблюдаются и другие неисправности. В большинстве случаев все это можно легко починить.

Как понять что накопил двигатель?

Спутать это с чем-то очень сложно.Даже неопытные автомобилисты отчетливо слышат этот звук. Ровная работа двигателя превращается в прерывистые страшные звуки. Это сложно описать, но вместо привычного шипения будет «бомбить» из глушителя.

Эффекты

Если двигатель ВАЗ-2114 инжекторный (8 клапанов), то ДВС сразу теряет мощность. Ведь на трех цилиндрах все иначе. Еще один характерный признак для линейки ВАЗ – вибрации, а также дрожь из подкапотного пространства.Еще одним признаком «болезни» является повышенный расход топлива и отчетливый насыщенный запах бензина из выхлопной трубы и в газах. И это не так. Важно вовремя реагировать на возникающие сигналы, иначе автомобилю потребуется серьезный ремонт.

При неработающем одном цилиндре топливная смесь в нем не сгорает, а просто скапливается.

Затем разбавляется маслом и отправляется в картер. Чем больше туда попадет топлива, тем более жидким будет масло.Он быстро потеряет свои смазывающие свойства. В результате наблюдается повышенный износ цилиндропоршневой группы, колец и других деталей. Через некоторое время двигателю потребуется капитальный ремонт (ВАЗ-2114 – рассматриваемая модель).

Причины

Их очень много. Есть даже такие нюансы, где настоящие профессионалы могут не сразу выявить проблему. Однако мы приводим статистику по наиболее частым причинам.

Из-за разбитой свечи может возникнуть трение.Также это явление наблюдается при обрыве высоковольтного провода, выходе из строя катушки зажигания, неисправном блоке ЭБУ. Другая возможная причина – подсос воздуха во впускном коллекторе, прогар выпускного клапана. При пробитой прокладке ГБЦ тоже появляется эта проблема. Еще этот эффект вызывает поломка компрессионных колец, прогар поршня. Естественно, это далеко не все причины, по которым троит инжекторный двигатель ВАЗ-2114 (8 клапанов).

Производим диагностику самостоятельно

Теперь, когда вы знаете причины, давайте посмотрим, как проводится диагностика.Начинать нужно с самого простого. Пусть это будет сломанный цилиндр.

Итак, первый шаг — запустить двигатель и открыть капот.

Тогда послушайте, как работает двигатель, и запомните этот звук. Теперь поочередно вынимайте высоковольтные провода. Свечи не получат напряжения, а цилиндры перестанут работать. Слушать. Звук изменился? Если нет, то ваша проблема в неработающем цилиндре.

Проверка свечей

Важно выяснить, попадает ли искра в цилиндры.Для этого вам понадобится свечной ключ. Выкрутите свечу из неработающего цилиндра, осмотрите ее электрод. Если вы видите нагар или нагар, то этот элемент следует заменить. Почистить свечу можно, но это будет не навсегда, а лишь временно решит проблему.

Теперь проверьте свечу на наличие искры. Подсоедините к нему высоковольтный провод и уложите его металлической частью на корпус двигателя. При этом кладите так, чтобы электрод не касался корпуса. Затем пригласите помощника. Его задача вращать стартер, а ваша — наблюдать за свечой.Если во время работы стартера возникают искры, возможно, у вас проблемы с проводами. Это также связано с мертвой катушкой, ECU или датчиком положения коленчатого вала. Вероятно, имеет место смещение ремня ГРМ, что может привести к троению на ходу.

Троит в сырую погоду

Да и это не шутки. Многие владельцы автомобилей семейства ВАЗ отмечают, что недавно помытые или просто в сырой день «железные кони» начинают троить.

Среди частых причин — попадание жидкости в свечные колодцы.

В результате свеча перестает искрить, а значит цилиндр не может работать корректно. Но это далеко не все.

Итак, различные датчики могли выйти из строя из-за воздействия агрессивной среды. Также при мойке аппаратами высокого давления могли быть повреждены различные уязвимые части.

Что касается условий окружающей среды, то в сырую погоду двигатель троит после длительного простоя. Запуск мотора происходит не сразу, а с пятого по шестой раз.Работа мотора неравномерная и нестабильная до полного прогрева. Визуальный осмотр часто не дает результатов. Работа мотора нормализуется через некоторое время до полного остывания или до очередного дождя. Причина здесь частично та же, что и после мойки.

Под корпусом распределителя скапливается влага, а точнее конденсат. Есть простой способ диагностировать эту проблему. Запустите двигатель в темноте. Если вы видите лампочки под капотом, вам нужно заменить провода.

Не забудьте про свечи. Если двигатель не хочет заводиться в сырость, то, скорее всего, свечи просятся на замену. Возможно, они перестали давать сильную искру. В сырой дождливый день на свечах может скапливаться влага, что может вызвать утечку тока. Еще часто виноваты катушки зажигания. Их корпуса трескаются, и в них скапливается конденсат.

Холодный двигатель работает нестабильно

Иногда автомобили ВАЗ троят на холодную. Но если их прогреть, они начинают работать стабильнее.Здесь также можно выделить несколько простых причин. Чаще всего компьютер дает команды на создание слишком богатой топливной смеси. Если высоковольтные провода отсырели, это тоже приводит к подобному эффекту. Износ деталей поршня вызовет трение.

Троит при прогреве

Бывает по разному. Пока холодно, можно наблюдать стабильную работу, но стоит прогреться, как тут же троит инжекторный двигатель ВАЗ-2114 (8 клапанов). Часто это связано с прогоревшей прокладкой ГБЦ, неисправным ЭБУ или проблемами в катушке зажигания.

Проблемы на холостом ходу

Это особенно распространенная ситуация. И нет никакой разницы, холодный двигатель или прогретый. В данном случае причин очень и очень много. Это может быть что-то элементарное – от выхода из строя одной из свечей до серьезных проблем в поршневой группе. Если деталь меняется легко, то изношенные цилиндры требуют серьезного ремонта. ВАЗ-2114 не исключение.

Так, нестабильная работа силовых агрегатов на холостом ходу может быть из-за зажатых клапанов, несовпадения меток ремня ГРМ, прогара клапанов в моторе.Они также могут быть повреждены из-за гидравлического удара. Также возможны различные неисправности в электронике.

Если троит, то и глохнет

Многие автолюбители не раз сталкивались с этой проблемой. Начинается поиск возможных причин и неисправностей. Тестируется ЭБУ, проверяется все что можно, а результат нулевой. Все равно двигатель троит и глохнет.

В этом случае можно проверить состояние форсунок. У многих после серьезной диагностики эта проблема очень легко, просто и недорого решалась чисткой форсунок и топливной рампы.

Если причину трудно найти

Бывает. И это довольно распространенная ситуация. В этом может помочь диагностика автомобиля с помощью компьютерных систем. Такая операция проверит все датчики, электронный блок управления двигателем и в результате выдаст информацию о том, где именно в ВАЗ-2114 возникли неисправности.

Если вы столкнулись с этой поломкой, не паникуйте. Все можно починить, но этот эффект не фатальный. Если вы не можете определить причину самостоятельно, обратитесь к опытному специалисту.Но зачастую все можно обнаружить и устранить своими руками.

выводы

Важно внимательно следить за состоянием автомобиля и его отдельных узлов. При хорошем уходе, своевременной замене расходников и жидкостей эта машина будет работать не хуже швейцарских часов. Ну а если вдруг агрегат окончательно выйдет из строя, всегда можно приобрести и установить новый – цена двигателя 1,6 л около 20 тысяч рублей.

Итак, мы выяснили основные причины, по которым может не работать один из цилиндров в автомобиле ВАЗ-2114.

ВАЗ-2114 не заводится? ВАЗ-2114 не заводится (инжектор)

Наверное, каждый автолюбитель хоть раз попадал в такую ​​ситуацию, когда после напряженных и усердных попыток повернуть ключ зажигания двигатель просто отказывался заводиться. Это случается очень часто. Специалисты утверждают, что нормальным пуском считается тот, который произошел после 2-3 попыток (или меньше) повернуть ключ. Однако если автомобиль не подает «признаков жизни» даже с 10-й попытки, это может свидетельствовать о какой-то серьезной проблеме.В сегодняшней статье мы рассмотрим причины, по которым может не заводиться автомобиль (ВАЗ-2114 инжектор/карбюратор) и как решить эту проблему в кратчайшие сроки.

Проблемы с батареей

Чаще всего основной причиной плохого запуска отечественного (и не только) автомобиля является разряженный аккумулятор. Если после поворота ключа зажигания не произошло, скорее всего, в аккумуляторе произошло отключение бортовой сети. Решение проблемы простое – нужно просто проверить клеммы и при необходимости зарядить аккумулятор (датчик индикатора должен быть зеленым).Кстати, о севшем аккумуляторе говорит и мертвое состояние стартера (тогда ВАЗ-2114 вообще не заводится).

Когда после попытки завести машину вы не услышали вращение стартера, и при этом на щитке загорелись лампочки, то очевидно причиной всего этого будет разряженный аккумулятор.

Как зарядить аккумулятор при отсутствии сети 220 В?

Если под рукой нет зарядного устройства или нет подходящей розетки, попробуйте завести машину «толкачом» или прикурить от другого автомобиля, как показано на фото ниже.

В крайнем случае попробуйте запустить двигатель пусковой рукояткой. Однако лучший вариант — зарядить аккумулятор.

Стартер плохо крутит, аккумулятор разряжен. Что делать?

В этом случае попробуйте провернуть мотор стартером в течение 10 секунд и сделать перерыв на 5-6 минут. По истечении этого времени аккумулятор немного восстанавливается, и в двигатель поступает небольшое количество смазки. После небольшого перерыва попробуйте снова завести машину. При работающем моторе обязательно проверяйте зарядный ток и «массу» двигателя.

Что делать, если автомобиль ВАЗ-2114 не заводится исправным стартером?

В этом случае решение проблемы зависит от температуры двигателя, то есть от того, как вы его запустите — «на холодную» или «на горячую».

Так как претензий к аккумулятору у нас нет (стартер крутит, значит ток в системе есть), то надо искать причину в самом двигателе. Как известно, двигатель внутреннего сгорания включает рабочий цикл, состоящий из четырех тактов и двух оборотов коленчатого вала — сначала впрыскивается топливовоздушная смесь, затем происходит ее сжатие, воспламенение, рабочий такт и выхлопные газы.

По логике, если кривошип в порядке и двигатель не клинит — проблем с железом у нас нет. Соответственно остаются 2 пункта — топливная смесь и ее воспламенение. Основными элементами, которые задействованы в этих системах, являются карбюратор и свечи зажигания. Мы рассмотрим их.

Если вы запускаете остывший двигатель, сначала вытащите воздушную заслонку и поверните ключ зажигания, слегка нажимая на педаль газа. Чаще всего эти действия помогают автовладельцам без проблем запустить холодный двигатель.Если машина по-прежнему не заводится, значит проблема в зажигании. Потом ищем причину в свечке, а именно проверяем наличие искры. Для этого нужно вывернуть 1 деталь, поставить на двигатель и крутить стартером.

Почему ВАЗ-2114 плохо заводится? Причин отсутствия искры может быть несколько:

• нарушение зазора контактной пары;
• неисправность конденсатора или катушки зажигания;
• неисправность распределителя.

Но что делать, если ВАЗ-2114 не заводится с нормальной подачей искры? В этом случае нужно проверить поступление бензина в карбюратор. Как это сделать? Для этого попробуйте аккуратно постучать ключом по карбюратору в месте заливного отверстия. Дело в том, что у ваз в топливной системе может заклинить сама игла. Если это так, то постукивание ключа по карбюратору решит проблему само собой. Однако не всегда игла может стать причиной плохого запуска двигателя «на холодную».

При отсутствии бензина следует проверить и топливный насос. В крайнем случае необходимо почистить карбюратор или форсунки (если двигатель инжекторный).

После запуска остывшего двигателя приступайте к запуску горячего. Вообще проблемы с зажиганием автомобиля «на горячую» возникают у автомобилистов довольно редко, так как объективных причин для этого нет. И если ВАЗ-2114 не заводится «на горячую», то, скорее всего, в цилиндры ДВС попало слишком много топлива.Для решения этой проблемы нужно снять все свечи, запустить двигатель или просто дать машине постоять 20-25 минут.

Что делать, если машина не успевает?

Если ВАЗ-2114 заводится и глохнет, при этом не успевая «на морозе», то очевидная причина этому точно не аккумулятор. Как показывает практика, обороты двигателя при запуске в минусовую температуру теряются из-за неисправной свечи зажигания.

Как действовать в этом случае? Для начала нужно снять первую свечу и осмотреть ее внешнее состояние.Если на нем есть нагар, то такая деталь подлежит полной замене. Комплект новых свечей на четырнадцатую «Жигули» с ключом стоит относительно недорого (до 400 рублей), а купить такие детали можно в любом магазине или на рынке.

С инжекторными двигателями все сложнее. Тут иногда приходится перебирать всю топливную систему, включая форсунки, предохранители и блок управления. И часто бывает так, что свеча просто обледенела и в таком состоянии не дает нормальной искры для запуска двигателя.

Заключение

Итак, мы выяснили, почему ВАЗ-2114 не заводится ни при холодном, ни при горячем двигателе. Как видите, для решения этой проблемы совсем не обязательно брать буксир и тащить машину на СТО – все проблемы вполне реально решить без специального оборудования, в обычных домашних условиях. Нужно лишь знать точную причину неисправностей и иметь хотя бы один комплект новых свечей — тогда никакой мороз не помешает запустить двигатель с пол-оборота!

.
