Регулировка рулевой рейки ВАЗ 2110 со снятием и без

Рулевая рейка является механизмом усиления вращающего момента рулевого колеса, для последующей передачи на механизм изменения положения колес. В процессе эксплуатации на поворотах может появиться характерный стук, который говорит о том, что рейка нуждается в затяжке, или, как грамотно называют эту процедуру автомеханики – регулировке.  Регулировка продлит срок службы рейки и избавит ее от преждевременного износа.

Регулировать рулевую рейку можно двумя способами: со снятием ее с автомобиля, и без снятия.

Регулировка рулевой рейки ВАЗ со снятием

Порядок действий при снятии рулевой рейки:

1. Поднимите переднюю часть автомобиля, снимите передние колеса и установите его на ручник. Под задние колеса установите противооткатные упоры в целях безопасности.

2. В салоне автомобиля выкрутите болт, предназначенный для монтажа промежуточного карданного вала к рулевому. Перед этим, не забудьте заблокировать руль.

3. В подкапотном пространстве открутите гайку, предназначенную для крепления пыльника рулевой рейки сверху. А под автомобилем открутите гайки крепления рулевой рейки с нижней стороны. Как только пыльник будет освобожден от креплений, снимите его.

4. Теперь нужно открутить рейку от рулевых тяг. Для этого вытащите стопорные пластины креплений и выверните два болта.

5. Открутите скобы, на которых закреплена рулевая рейка.

6. Вытащите рулевую рейку.

Стоит отметить, что рулевую рейку можно снять вместе с рычагами. Такой вариант рассматривается в случае замены рулевых рычагов.

Для этого снимите шплинты с помощью пассатижей. Ослабьте гайку, на которой крепится шаровой палец, и ослабьте болты затяжки рулевого рычага. Затем вставьте монтажный инструмент между рычагом и наконечником. Нажимайте на инструмент и наносите удары по поворотному рычагу, таким образом, выдавливая шаровой палец.

После того, как шаровой палец будет выдавлен, выкрутите полностью гайку крепления и вытащите палец.

Возьмите отвертку и с ее помощью разожмите паз наконечника рулевой тяги.

Выкрутите наконечник, придерживая регулировочную втулку, и посчитайте количество оборотов, чтобы на такое же количество установить его в процессе сборки.

Регулировка выполняется при зажатой на тисках рейке. Зажать нужно так, чтобы исключить возможность ее любое перемещение, препятствующее проведению работ.

В первую очередь, необходимо оценить величину люфта. Для этого возьмите ее за тяги и пошевелите. Используя специальный ключ, поверните регулировочный механизм, примерно на 15 градусов. После этого снова пошатайте тяги.

Данная операция выполняется до полного исчезновения люфта в механизме рулевой рейки. Этот случай индивидуальный для каждой рейки и не существует точного количества оборотов затяжки болта.

Установка рулевой рейки

Порядок действие:

1. Перед установкой убедитесь, что рейка установлена в среднее положение. Для этого вращайте до упора пассатижами лыску вала – шестерни в любую сторону.

2. Затем выкрутите вал в обратную сторону на 2,5 оборота. Лыска должна расположиться по ходу движения автомобиля с правой стороны вертикально.

3. После этого, установите рейку в соответствии с инструкцией, но в обратной последовательности.

Как отрегулировать рулевую рейку без снятия

Для выполнения данной процедуры вам понадобится специальный восьмигранный ключ на 17.

Порядок действий:

1. Поставьте автомобиль на смотровую яму или на специализированную эстакаду.

2. Выкрутите защиту поддона двигателя и снимите ее. При работе под автомобилем, пользуйтесь переносным световым прибором.

3. В месте пересечения рулевого вала и рейки найдите на корпусе рейки регулировочную гайку.

Примечание. Не перепутайте регулировочную гайку с пробкой. Так как она, обычно, может быть покрыта слоем грязи, ее очень трудно отыскать. Стоит напомнить, что открутить данную гайку можно только с помощью специального ключа, который необходимо приобрести в магазине заранее.

4. Если вы первый владелец автомобиля и никто, кроме вас больше не ремонтировал рулевую, то на гайке вы увидите пластиковую пломбу. Она устанавливается заводом-изготовителем и ее нужно удалить.

5. После того, как снимите пломбу, Закрутите регулировочную гайку на 15 градусов и проверьте люфт рейки. Люфт рейки проверяется точно так же, как и при снятии – с помощью рулевых тяг.

6. Убедившись в отсутствии люфта, проверьте степень затяжки гайки. Для этого попробуйте резко повернуть гайку ключом в любую сторону и если вы не услышите никаких посторонних шумов, это значит, что регулировка рейки прошла успешно.

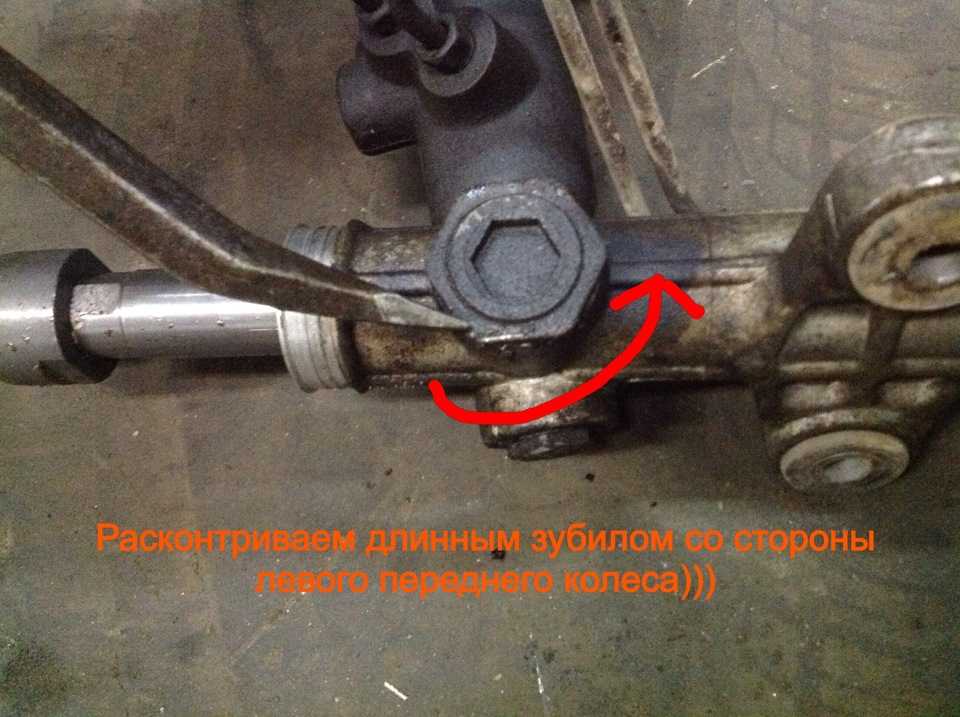

Установить стопорную пломбу будет уже не возможно. Однако, не стоит переживать, так как его наличие на исправной рейке не обязательно и при замене рейки эта заглушка снова будет стоять на гайке.

Видео — Подтягиваем рулевую рейку на ВАЗ

Вот и все. Как видите, регулировку рулевой рейки ВАЗ может провести любой автовладелец. Это сэкономит большие деньги на услугах станции технического обслуживания. Удачи на дорогах!

Стучит рулевая рейка Ваз 2114 – основные причины как подтянуть

Стук в рулевой рейке Ваз 2114 заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка на Ваз 2114.

Содержание

1. Почему стучит рулевая рейка Ваз 2114 – основные причины
2. Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо
3. Люфт рулевой рейки Ваз 2114 – как устранить
4. Видео: Нюансы подтяжки рулевой рейки Ваз 2114
5. Рулевая рейка Ваз 2114 – симптомы поломки
6. Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция
7. Видео: Как избавиться от стука в рулевой рейке Ваз 2114

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

1. Слабо затянуты крепежные соединения рулевого.
2. Износилась пластмассовая опорная втулка, и образовался люфт.
3. Люфт в подшипниках первичного вала.
4. Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
5. Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет.

Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Видео: Нюансы подтяжки рулевой рейки Ваз 2114

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма.

Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

2. Демонтируем защиту картера и брызговик двигателя снизу.
3. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
4. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

5. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
6. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

7. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
8. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Видео: Как избавиться от стука в рулевой рейке Ваз 2114

[Решено] Как отрегулировать рулевую рейку на ВАЗ 2114?

Содержание

• Ремонт, регулировка рулевой рейки ВАЗ 2114
  • Основные неисправности и их признаки
  • Ремонт рейки
    • Регулировка
    • Разборка и замена деталей
• Регулировка рулевой рейки ВАЗ 2110 2114
• Зачем подтягивать рейку на ВАЗ-2114
  • Люфт
  • Первые симптомы неисправности рулевого механизма на ВАЗ-2114
• Подтягиваем рейку ВАЗ-2114 своими руками
  • Видео о регулировке рулевой рейки

Ремонт, регулировка рулевой рейки ВАЗ 2114

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

• Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
• В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
• Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

• Трубки для рейки.
• 2 наконечника – они уже идут с гайками.
• Ремкомплект.
• 2 сайлентблока.
• Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много.

Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

   Откручиваем гайку возле педали тормоза

3. Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
4. Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
5. Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;

   В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма

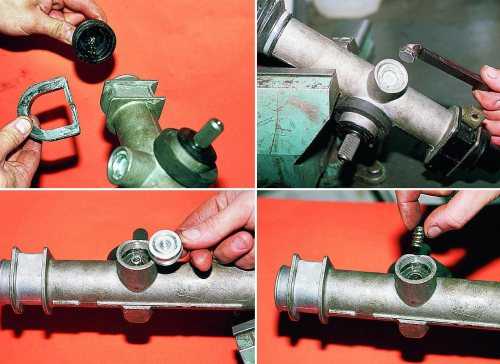

6. Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
7. Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Самое интересное

Опубликовано 13 октября 2016

Регулировка рулевой рейки ВАЗ 2110 2114

Дата публикации Июн 28, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием. Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности. В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

>

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

   На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

   Устанавливаем автомобиль на подъёмники или эстакаду

2. Демонтируем защиту картера и брызговик двигателя снизу.
3. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
4. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

   Проверяем люфт на рулевой рейке и рулевых тягах

5. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
6. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

   Затягиваем регулировочную гайку специальным ключем

7. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
8. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

>

Рулевая рейка требует за собой ухода не меньше, чем рулевые наконечники

Удачной всем регулировки и добрых дорог!

>

Ремонт, регулировка рулевой рейки ВАЗ 2114

Главная » ВАЗ 2114 » Рулевое управление

Автор Александр Мариков На чтение 5 мин. Опубликовано 08.10.2021

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.

Полезно знать! Несмотря на прочность этого узла, рулевые рейки в иномарках (даже бюджетных) работают дольше, да и управление у них мягче. Главное различие заключается в гидроусилителе, который не включен в конструкцию автомобилей ВАЗ 2114.

Содержание

1. Основные неисправности и их признаки
2. Подготовительные работы
3. Ремонт рейки
4. Регулировка
5. Разборка и замена деталей

Основные неисправности и их признаки

При возникновении следующих признаков следует выполнить диагностику рулевой рейки:

• Заклинивание рулевого колеса во время движения автомобиля, появление трудностей в управлении – поврежден или смещен рулевой вал, среди автомехаников это явление называется «закусыванием».
• В ходовой части появляется стук – здесь требуется ремонт элементов рейки.
• Увод машины в сторону, виляние машины на высокой скорости – это признаки появления люфта в рулевом механизме. Из-за этого дефекта нельзя выполнить «развал-схождение».

В зависимости от степени повреждения решить проблему могут ремонт (установка заводского ремкомплекта), замена всего узла или регулировка. В данном материале присутствует инструкция по регулировке и ремонту.

Подготовительные работы

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

• Трубки для рейки.
• 2 наконечника – они уже идут с гайками.
• Ремкомплект.
• 2 сайлентблока.
• Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

   Откручиваем гайку возле педали тормоза

3. Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
4. Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
5. Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;

   В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма

6. Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
7. Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Оцените автора

Ключ для подтягивания рулевой рейки ваз 2110

Содержание

• Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?
• Процесс регулировки рулевой рейки на ВАЗ 2110
• Регулировка рулевой рейки без снятия
  • Видео
• Конструкция рулевой рейки на ВАЗ-2110
  • Когда необходима регулировка
  • Зазоры и регулировка
• Подтягиваем рейку сами
• Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить
• Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет
• Инструменты и порядок действий
• Ремонт и проверка рулевой рейки

Добро пожаловать!
Рулевая рейка – осуществляет поворот передних колёс, есть же автомобили и на которых задние колёса поворачиваются в зависимости от направления движения, но задние колёса в таком случае выступают как подруливающие, одни задние повернуть на таких автомобилях невозможно, но мы не об этом, по поводу рейки пару слов скажем, сама рейка служит довольно таки долгую жизнь, особенно если на автомобиле ездить постоянно по хорошим дорогам, где нет кочек и тому подобного, то в этом случае рейка даже и через 100 тыс. км. особо не испортится, но из-за Российских дорог, которые кроме рейки и всю ходовую расшатывают, рейка уже даст о себе знать на 40-70 тыс. км., первый раз её подтянуть будет нужно, потом приближаясь к 100-130 тыс. км. она ещё раз о себе напомнит, опять подтяните и можно ездить, но есть большое Но! Если руль начнёт очень туго после регулировки крутиться, то нужно будет уже задумываться о замене рулевой рейки, в противном случае его может просто заклинить и автомобиль потеряет управление (Узнать о том как рейка заменяется, Вы можете в статье, под названием: «Замена рулевой рейки на десятом семействе»).

Примечание!
Регулировка рулевой рейки осуществляется при помощи таких инструментов как: Спец. ключ который нужен именно для регулировки (Его Вы в автомагазине найдёте), а так же плоская отвёртка (Чем тоньше она будет, тем лучше, с помощью неё заглушку убрать будет нужно, которая гайку закрывает, с помощью которой рулевая рейка регулируется на автомобиле), без света не обойтись Вам так же, ну и без подъёмника тяжеловато будет, потому что рейку проще всего с нижней части автомобиля подтягивать, так как с верхней это сделать не удобно, если Вы в первые это делаете и не знаете ещё где регулировочная гайка рулевой рейки располагается!

Краткое содержание:

Где находится регулировочная гайка рулевой рейки?
Снизу легче всего её рассмотреть, если нет такой возможности и всю работу Вы производите из подкапотного пространства автомобиля (Сверху), то либо голову под рейку опускать будет нужно, либо включить камеру, снять всё что внизу находиться и по видео-ролику найти эту гайку, главное её не с чем другим не перепутайте и кстати, если под нижнюю часть рейки давно не лазали, то там всё будет грязно, это тоже учитывайте, потому что когда рейка снизу находится в чистом состоянии, данную гайку будет гораздо легко увидеть, чем в противном случае и ещё, на новых рейках если её ещё не разу не подтягивали, эту гайку будет закрывать пластмассовая заглушка, она убирается (Поддевается плоской отвёрткой или ножом) и при помощи спец. ключа, после чего рейка регулируется.

Когда нужно регулировать рулевую рейку?
Данная процедура очень и очень полезна, вить чем больше люфт у рейки, тем быстрее все механизмы внутри рейки разбиваются (Там шестерёнки), а при помощи регулировки, этот люфт можно убрать (Если рейка ещё новенькая) или хотя бы сделать его не таким большим, каким он является, чтобы понять есть ли люфт у рейки, открыть капот нужно будет и взявшись рукой сперва за одну регулировочную тягу (Подёргайте) и взявшись рукой за другую рулевую тягу (Подёргайте), Вы определите, если у рейки будет люфт, а симптомы будут следующие: Появления люфта у рулевого колеса и стуки в руль при наезде на кочки передними колёсами, но это может быть ещё по одной причине, а именно из-за изношенных сайлентблоков рулевых тяг, точно такие же симптому будут (Как узнать изношенные сайлентблоки или нет, Вы можете, отвернув болты которые крепят рулевые тяги к рулевой рейки, более подробно как это сделать, читайте в статье: «Замена сайлентблоков в рулевых тягах на ВАЗ»).

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание!
Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание!
На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик:
Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

Приступайте к работе:

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Процесс регулировки рулевой рейки на ВАЗ 2110

Теперь разберемся, как же отрегулировать рулевую рейку на ВАЗ 2110. Для этого вам понадобятся тиски, в которых рулевая рейка зажимается. Сделайте ее максимально неподвижной, подложив бруски из дерева.

1. Возьмитесь руками за усы рейки, пошатайте их, чтобы определить, насколько велик люфт.
2. Чтобы этот самый люфт убрать, возьмите специализированный ключ. Они продаются почти во всех магазинах запчастей, специализирующихся на ВАЗ.
3. Вставьте ключ и поверните его против часовой стрелки примерно на 10 или 15 градусов.
4. Еще раз возьмитесь за тяги и подергайте.
5. Если люфт после проведенной операции остался, подтяните рейки еще на такое же количество градусов. Делать это нужно до тех пор, пока люфт не пропадет совсем.

Для каждого отдельного автомобиля характерна своя выработка, потому определенного момента затяжки не существует. Старайтесь не перетянуть рейку, поскольку из-за этого существенно усложнится процесс поворота руля.

Выполнив подтяжку нашего сегодняшнего героя, закерните гайку упора, обмяв резьбу картера.

Гайка упора

Проверьте зазор между гайкой упора и упором рейки нужно обязательно. Его максимальный показатель может составлять не более 0,2 мм.

Регулировка рулевой рейки без снятия

Если вы не можете решить, как подтянуть рулевую рейку на ВАЗ 2110, рекомендуем ознакомиться со вторым вариантом — без снятия.

Для этого метода вооружитесь специальным гаечным ключом, который выполнен в виде восьмигранника, размером на 17 мм.

Выполнять подтяжку рулевой на «десятки» следует исключительно в тех случаях, когда во время работы рулевого механизма наблюдаются стуки. Просто так выполнять работу без реальной потребности не стоит.

1. Заедьте на смотровую яму или поднимите автомобиль на подъемнике.
2. Снимите защиту двигателя, возьмите плоскую отвертку и поднесите хорошее освещение под автомобиль.
3. Найдите заднюю часть подрамника в задней части рулевой рейки. Там рейка и вал должны пересекаться. В том месте располагается регулировочная гайка. Не перепутайте ее с пробкой регулировочной гайки. Это распространенная ошибка новичков.
4. Если ранее рулевой механизм был нетронутым, на гайке будет присутствовать заглушка зеленого цвета. Она выполняет функции стопора и ее монтируют непосредственно на заводе.
5. Плоской отверткой удалите заглушку. Наверняка она сломается, но ничего страшного в этом нет.
6. Удалив стопор, берите в руки специализированный регулировочный ключ, выполните зажим, двигаясь по часовой стрелке. Не зажимайте до упора. Степень зажатия напрямую зависит от силы стуков при движении.
7. Ключ проверните градусов на 10, проверьте рейку на предмет люфта. Если он присутствует, прижмите еще. За раз крутить более чем на 15 градусов не рекомендуется.
8. Проверить степень зажатия достаточно легко. Возьмите рейку, поверните ее резко в одну и другую сторону. Если никаких посторонних шумов при этом не наблюдается, рейка затянута хорошо.
9. Пытаться установить на место стопор не имеет смысла, даже если вам удалось его сохранить в целостности. Никакой пользы он в себе не несет.

Видео

Мы разобрались, как можно отрегулировать рулевую рейку на ВАЗ 2110 со снятием и без снятия. Какой вариант привлекательнее для вас — решайте сами. Снимая рейку, можно дополнительно выполнить некоторые другие работы, проверить состояние агрегатов, узлов, что-то заменить, подтянуть.

Очевидно, что самостоятельно выполнить регулировку более чем реально. Единственный нюанс — это поиск специализированного ключа регулировки именно под автомобиль ВАЗ 2110. Без него вы ничего сделать не сможете, аналогов среди подручного инструмента не существует. Стоит он не дорого, потому переживать не стоит. Но и пережимать тоже.

Регулировка рулевой рейки ВАЗ 2110, 2111 и 2112

Если на ВАЗ 2110 стучит рулевая рейка, не спешите огорчаться. Возможно решить проблему поможет ее регулировка. А Вы знаете, как подтянуть рейку на «десятке» своими руками без снятия?

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». Чтобы найти регулировочную гайку подъемник или яма не потребуется, добраться до гайки можно просунув руку под вакуумный усилитель тормозов и нащупать углубление для ключа в этом месте:

На двигателях ВАЗ 2112 добраться до регулировочной гайки можно следующим образом:
Подтяжка рулевой рейки ВАЗ 2110 производится против часовой стрелки (если смотреть сверху). Затягиваем гайку до упора, а затем ослабляем ее на два деления (24 градуса), чем обеспечивается зазор 0,12мм. между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий. После чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

Если регулировка рулевой рейки выполнена правильно, то посторонние стуки должны исчезнуть, руль станет острее и после поворота должен самостоятельно возвращаться в центральное положение. Если рулевую рейку перетянули, тогда в крайних положениях руля рейку будет закусывать, а вращение руля будет более трудным, чем раньше.
Если для решения проблемы пришлось выполнить ремонт рулевой рейки, тогда подтяжка рулевой рейки будет производится в тисках. Определить люфт рулевой рейки можно пошатывая тяги (усы). Чтобы уменьшить люфт в рулевой рейке следует повернуть гайку против часовой стрелки примерно на 10-15 градусов, после чего снова проверяем люфт. При необходимости опять подтягиваем, пока люфт в рулевой рейки не исчезнет. Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует. По окончанию работ не забываем закернить гайку, обмяв резьбу картера.

Кстати, если придется менять рулевую рейку, то ознакомьтесь с таблицей их взаимозаменяемости.

Подтянуть рулевую рейку ВАЗ без снятия..

Как часто Вы регулируете рулевую рейку?

Конструкция рулевой рейки на ВАЗ-2110

Для начала определимся, что мы будем регулировать. Конструкция рейки предельно проста. Гидроусилитель на предусмотрен, поэтому даже с демонтажом (который делать совсем необязательно), вся работа займёт от силы час — полтора.

Схема и конструкция.

Рулевой механизм ВАЗ-2110 представляет собой реечный редуктор, преобразующий вращение рулевого вала 27 в перемещение самой рейки 16. К рейке болтами 6 крепятся рулевые тяги 5 и 7, которые поворачивают стойки с поворотным кулаком. Более всего подвержено нагрузке и, соответственно, износу, место контакта приводной шестерни 21 и зубчатой рейки 16.

Когда необходима регулировка

Между этими деталями со временем образуется зазор, который и приводит к появлению симптомов, говорящих о необходимости проводить настройку:

• стук в рулевой рейке при проезде неровностей;
• увеличенный люфт рулевого колеса;
• слишком тугой руль, колеса не выравниваются после поворота;
• рейку «закусывает» периодически, это говорит о критическом износе зубчатой рейки или приводной шестерни 21.

Зазоры и регулировка

В этих случаях есть смысл попытаться отрегулировать зазор между рейкой и шестерней, чтобы оттянуть капитальный ремонт всего механизма. А зазор будем регулировать, прижимая регулировочной гайкой 33 через пружину 32 и упор рейки 31, рейку к шестерне.

Для этого нам будет необходим специальный восьмигранный ключ на 17, который продаётся в любом автомагазине. Также понадобится несколько отвёрток и стандартный набор инструментов, если рейку мы снимать с машины не будем. Приступаем к регулировке.

Ключ для подтягивания рулевой рейки на автомобиле ВАЗ-2110.

Подтягиваем рейку сами

Работу будем проводить из-под автомобиля, поэтому желательно использовать смотровую яму или эстакаду. Можно подтянуть гайку и из-под капота, но это крайне неудобно и займёт больше времени, проверено.

Устанавливаем автомобиль и фиксируем его ручником, на всякий случай подставим под задние колеса противооткаты. Дальше поступаем так:

Снимаем защиту двигателя.

Протягиваем переноску, чтобы было лучше видно.

Очищаем картер рулевого механизма от грязи как можно тщательнее.

Находим регулировочную гайку.

Вот та самая гайка.

В редких случаях на гайке сохраняется заводской пластиковый стопор. Это говорит о том, что рейка либо менялась, либо с завода никто её не регулировал, что бывает крайне редко. Стопор удаляем тонкой плоской отвёрткой. Пластмассу не жалеем, поскольку заглушка одноразовая.

Так выглядит пластиковая заглушка.

Видим гайку, берём хитрый ключ на 17, вставляем его проворачиваем на 10-20 градусов, не больше.

Придется немного постараться, чтобы попасть ключом в гайку.

Контролируем люфт рулевого колеса и степень свободы рейки. Сначала пошатаем саму рейку, взявшись за тяги. Если есть заметный люфт, выбираем его, ещё немного подтянув гайку. Шатаем рулём, контролируем люфт.

Совершаем пробную поездку. Рейка не должна издавать посторонних звуков при проезде неровностей, руль должен вращаться свободно и возвращаться в нейтральное положение после поворота самостоятельно.

Если руль тугой и не возвращается, отпускаем на 5-7 градусов регулировочную гайку, если слишком свободный и наблюдаем люфт и постукивание, подтягиваем гайку.

По окончании регулировки не пытаемся установить заводскую заглушку, а слегка заминаем резьбу на картере рейки тонким керном. При этом стараемся не повредить гайку.

Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить

Стук в рулевой рейке Ваз 2110 довольно наиболее распространенная неисправность. Откуда он происходит? Давайте искать первопричину. Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность. Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем. Но преждевременный стук, увы, иногда возникает. Причины бывают такими:

1. На ВАЗах к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
2. На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
3. Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
4. Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
5. Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
6. Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.
5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Важная информация: Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

Рулевой рейкой называется устройство механической передачи усилия от руля транспортного средства к управляющему механизму передних колес. Попросту говоря – это та тяга, которая заставляет колеса поворачиваться в соответствии с действиями водителя, управляющего рулем авто.

При езде на автомобилях семейства ВАЗ-2110-2112 владельцы этих изделий российского автопрома зачастую сталкиваются с появлением некоторых биений в рулевом механизме. В основном такое звуковое сопровождение происходит при передвижении по разбитым, щебневым или грунтовым дорогам. Обычно очаг стука находится под рулем, причем через сам орган управления слышна отчетливая отдача от данного процесса. Рулевая рейка в процессе передвижения по дорогам нашей страны подвергается серьезным вибрационным воздействиям.

В том случае, если водитель слышит характерные звуки в подкапотной части – лязг, дребезг, стук, нужно подтянуть рулевую рейку посредством специального ключа. Для доступа к искомой гайке вовсе не обязательно загонять автомобиль на эстакаду, яму или пользоваться подъемником. Рассмотрим, как подтянуть рулевую рейку на ВАЗ-2110 правильно и не прибегая к помощи СТО.

Инструменты и порядок действий

Подтягивание рулевой рейки необходимо производить следующими инструментами:

• накидной (торцевой) ключ на 10 или головка с трещоткой;
• головка ключа на 13 с удлинителем и воротком;
• универсальный ключ, который сможет завернуть все конструкции с необходимым усилием.

В обычном случае стоит использовать старые гаечные ключи для выкручивания аккумуляторной батареи и обеспечения доступа к рулевой рейке.

Чтобы достать до этого элемента механизма автомобиля, нужно снять аккумулятор и убрать его элементы крепления. Последовательность подтяжки рулевой рейки выглядит следующим образом:

• демонтаж аккумулятора. С источника питания автомобиля отбрасываются питающие провода, после чего откручиваются болты или винты крепления прибора и аккумулятор снимается с места установки;
• снятие конструкций крепления аккумулятора. Площадка или кронштейны, на которых ранее держалась батарея, тоже откручиваются и снимаются;
• изъятие заглушки на гайке рулевой рейки. На ощупь несложно найти искомую гайку, которая может быть накрыта резиновой заглушкой. После снятия заглушки стоит приступать к подтягиванию гайки.

Подтяжка рулевого механизма в модели ВАЗ-2110 производится против часовой стрелки в следующей последовательности:

• гайка затягивается против часовой стрелки до упора, после чего ослабляется на пару делений – на 24 градуса, что обеспечивает минимальный люфт (0,12 мм) между гайкой и рейкой;
• производится проверка люфта – между рейкой и гайкой не должно быть заеданий и постукиваний;
• после этого резьба картера кернится или обминается (стоит обратить внимание, что гайку повреждать не стоит), а место фиксации помечается краской, чтобы засечь, в каком положении гайка должна находиться по отношению к картеру.

Правильная регулировка рулевой колонки поможет избавиться от посторонних стуков, а руль после каждого поворота должен самостоятельно становиться в первоначальное состояние. Стоит обратить внимание, что излишнее закручивание гайки рулевой рейки может привести к закусыванию руля в крайних его положениях и необходимости применения некоторых усилий, чтобы продолжить полноценное управление автомобилем.

Ремонт и проверка рулевой рейки

В том случае, если для нормального функционирования рулевую рейку пришлось ремонтировать, ее подтяжку необходимо производить в тисках. Люфт определяется пошатыванием рейки, а при обнаружении серьезного угла поворота следует провернуть гайку на угол около 15 градусов и проверить люфт снова. Такую последовательность действий повторяют до того, как лишний поворот не исчезнет.

Проверять эффективность ремонтных работ нужно при движении автомобиля. Обычно эксперименты проводятся на незначительной скорости – около 40 км/ч, когда можно четко определить различные биения и закусывание руля. Как советуют опытные автомобилисты, не нужно сразу подкручивать рейку на большой угол – для начала достаточно и четверти оборота. Если же это не помогло, то стоит докручивать гайку постепенно на небольшую часть окружности и снова проверять работу двигателя. После того как стук под капотом исчезнет, автомобиль может эксплуатироваться без проблем в течение нескольких лет.

Регулировка рулевой рейки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Рулевая рейка – осуществляет поворот передних колёс, есть же автомобили и на которых задние колёса поворачиваются в зависимости от направления движения, но задние колёса в таком случае выступают как подруливающие, одни задние повернуть на таких автомобилях невозможно, но мы не об этом, по поводу рейки пару слов скажем, сама рейка служит довольно таки долгую жизнь, особенно если на автомобиле ездить постоянно по хорошим дорогам, где нет кочек и тому подобного, то в этом случае рейка даже и через 100 тыс. км. особо не испортится, но из-за Российских дорог, которые кроме рейки и всю ходовую расшатывают, рейка уже даст о себе знать на 40-70 тыс. км., первый раз её подтянуть будет нужно, потом приближаясь к 100-130 тыс. км. она ещё раз о себе напомнит, опять подтяните и можно ездить, но есть большое Но! Если руль начнёт очень туго после регулировки крутиться, то нужно будет уже задумываться о замене рулевой рейки, в противном случае его может просто заклинить и автомобиль потеряет управление (Узнать о том как рейка заменяется, Вы можете в статье, под названием: «Замена рулевой рейки на десятом семействе»).

Примечание!
Регулировка рулевой рейки осуществляется при помощи таких инструментов как: Спец. ключ который нужен именно для регулировки (Его Вы в автомагазине найдёте), а так же плоская отвёртка (Чем тоньше она будет, тем лучше, с помощью неё заглушку убрать будет нужно, которая гайку закрывает, с помощью которой рулевая рейка регулируется на автомобиле), без света не обойтись Вам так же, ну и без подъёмника тяжеловато будет, потому что рейку проще всего с нижней части автомобиля подтягивать, так как с верхней это сделать не удобно, если Вы в первые это делаете и не знаете ещё где регулировочная гайка рулевой рейки располагается!

Краткое содержание:

• Регулировка рулевой рейки
• Дополнительный видео-ролик

Где находится регулировочная гайка рулевой рейки?
Снизу легче всего её рассмотреть, если нет такой возможности и всю работу Вы производите из подкапотного пространства автомобиля (Сверху), то либо голову под рейку опускать будет нужно, либо включить камеру, снять всё что внизу находиться и по видео-ролику найти эту гайку, главное её не с чем другим не перепутайте и кстати, если под нижнюю часть рейки давно не лазали, то там всё будет грязно, это тоже учитывайте, потому что когда рейка снизу находится в чистом состоянии, данную гайку будет гораздо легко увидеть, чем в противном случае и ещё, на новых рейках если её ещё не разу не подтягивали, эту гайку будет закрывать пластмассовая заглушка, она убирается (Поддевается плоской отвёрткой или ножом) и при помощи спец. ключа, после чего рейка регулируется.

Когда нужно регулировать рулевую рейку?
Данная процедура очень и очень полезна, вить чем больше люфт у рейки, тем быстрее все механизмы внутри рейки разбиваются (Там шестерёнки), а при помощи регулировки, этот люфт можно убрать (Если рейка ещё новенькая) или хотя бы сделать его не таким большим, каким он является, чтобы понять есть ли люфт у рейки, открыть капот нужно будет и взявшись рукой сперва за одну регулировочную тягу (Подёргайте) и взявшись рукой за другую рулевую тягу (Подёргайте), Вы определите, если у рейки будет люфт, а симптомы будут следующие: Появления люфта у рулевого колеса и стуки в руль при наезде на кочки передними колёсами, но это может быть ещё по одной причине, а именно из-за изношенных сайлентблоков рулевых тяг, точно такие же симптому будут (Как узнать изношенные сайлентблоки или нет, Вы можете, отвернув болты которые крепят рулевые тяги к рулевой рейки, более подробно как это сделать, читайте в статье: «Замена сайлентблоков в рулевых тягах на ВАЗ»).

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание!
Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание!
На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик:
Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Затяните гайку на рулевой рейке. Можно ли подтянуть рулевую рейку?

Никто не будет отрицать тот факт, что правильное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и принципиально безотказную работу. Независимо от типа рулевого механизма, будь то червячная передача, зубчатая рейка с усилителем или без него, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили достаточно надежный и простой в ремонте и регулировке рулевой механизм. У него нет гидроусилителя, тем проще он в обслуживании и регулировке.

Зачем подтягивать рейку на ВАЗ-2114

Рулевая рейка и диагностика рулевого механизма

Перед подтяжкой рулевой рейки на ВАЗ-2114 стоит учесть предпосылки, которые подскажут, что пора ее ремонтировать или подтягивать .

люфт

Во-первых, это люфт.

В основном АвтоВАЗ гарантирует достаточно длительный срок эксплуатации рулевого механизма, а именно десять лет . Однако надо понимать, что речь идет об идеальных условиях эксплуатации. Это подразумевает ровные асфальтированные дороги, постоянное наличие качественной смазки в корпусе рейки и щадящий стиль вождения.

В нормальных условиях эксплуатации этот срок практически недостижим. Плохие дороги, плохое качество запчастей и зачастую жесткая эксплуатация автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые признаки неисправности рейки или необходимости подтяжки очевидны:

Последнее может рассматриваться как явный сигнал неисправности и может привести к серьезным неприятностям во время движения.

В этом случае, скорее всего, ситуацию уже не исправить подтяжкой, однако выводы делать рано, можно попробовать отрегулировать. Это можно сделать двумя способами — как на автомобиле, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка уже произведена. Попробуем обойтись малой кровью и просто отрегулировать зазор в зацеплении зубчатой ​​рейки , устранив тем самым люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работа по затяжке рейки сводится только к выбору люфта в зацеплении и регулировке люфта руля . В том случае, если износ деталей механизма (втулок, самой зубчатой ​​рейки, шестерни, сальников и пыльников) критичен, без ремонта и установки ремкомплекта не обойтись. Тем не менее, самый простой способ это проверить — подтянуть стойку прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, но он продается в любом магазине, стоит копейки, и никогда не помешает иметь его в своем арсенале инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при разборке рейки, если это необходимо.

Рейка ВАЗ-2114 регулируется следующим образом:

Видео регулировки рулевой рейки

Выбрав люфт, инструмент не прячем, а делаем тест-драйв, в ходе которого оцениваем работу рулевого управления механизм. Если руль вращается свободно, но люфта нет, регулировку можно считать выполненной. Если руль туго затянут, лучше немного ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Заключение

Рулевая рейка требует не меньше ухода, чем

Удачи в регулировке и хороших дорог!

Срок службы рулевой рейки (далее РР) должен быть около 15 лет, как уверяют производители. Однако так будет только при условии: регулярного технического обслуживания, использования рекомендованных качественных масел, вождения автомобиля по хорошим дорогам и/или по дорогам, для которых предназначен ваш автомобиль, иначе вам не избежать этого.

Конечно, если постоянно ездить только по качественным дорогам без выбоин и ям и с хорошим покрытием, то лезть в машину, чтобы ее ремонтировать, может понадобиться очень редко. Но, к сожалению, хорошие ровные дороги остаются пока несбыточной мечтой российских автомобилистов, поэтому ремонтировать ПП приходится чуть чаще, чем хотелось бы. Одним из видов ремонта рулевой рейки является ее регулировка.

Когда необходима регулировка?

Регулировка такой автомобильной конструкции, как ПП, достаточно проста и не занимает у водителя много времени.

Перед тем, как приступить к регулировке, необходимо убедиться, что она должна быть сделана точно, для этого лучше заранее ознакомиться с возможными предвестниками данного вида ремонта. Но прежде чем огласить их, хотелось бы вкратце объяснить принцип работы Рэйки, знание которого поможет лучше понять возможные проблемы.

Принцип действия.

Итак, принцип работы рулевой рейки заключается в передаче усилий, которые водитель прикладывает для поворота руля, на прямозубую или косозубую шестерню, закрепленную на подшипнике и вступающую в действие вместе с рейкой.

Беззазорное взаимодействие зубчатой ​​рейки и шестерни обеспечивается прижимными пружинами.

Видео.

Неисправности рулевой рейки.

Наиболее частые проблемы, возникающие в описываемом агрегате, это люфт и стук. С ними регулировка может и не помочь. Ведь в большинстве случаев они возникают из-за того, что произошел простой износ (его можно увидеть только при полной разборке) деталей реечной передачи.

Однако люфт и стук могут появляться и по другим причинам:

• произошло ослабление крепления рулевого рычага, картера рулевого управления или ослабло крепление кронштейна рычага;
• необходимо отрегулировать зацепление трансмиссионной пары.

Если руль стал крутиться сильнее и с большим усилием, то это тоже признак того, что деталь нуждается в регулировке. Также необходимо долить масло в картер рейки.

Пошаговая инструкция.

Основная задача регулировки ПП — избавиться от стука, люфта и облегчить управление автомобилем. Для этой процедуры вам понадобится помощь друга, так как в одиночку это будет сделать сложно.

Этапы работы:

• Заводим машину на яму или эстакаду, в крайнем случае подойдут и домкраты. В последнем случае передние колеса должны стоять прямо и не забудьте закрепить домкраты при подъеме автомобиля.
• Для регулировки затяните регулировочный винт, который находится в системе рулевого управления, а именно в торцевой крышке.

• Очень медленно затягивайте винт. Во время регулировки винта проверяем люфт, ход руля и наличие стука. Люфт можно измерить с помощью специального прибора – люфтометра. При измерении нужно придерживаться ГОСТа, по которому люфт не может быть более 10 градусов.
• После процедуры машину следует опробовать в движении. Если нет тяжести при маневрировании, то все затянуто хорошо, но если есть такая проблема, то винт надо немного ослабить.

Вот и все. Напоследок лишь повторюсь, что подтяжка винта рулевой рейки может и не решить проблему, в таких случаях лучшим решением будет поездка на консультацию к мастеру.

За безопасность вождения наряду с другими важными системами отвечает и рулевое управление. В интересах водителя следить за состоянием системы и избегать сбоев в работе.

Автопроизводители утверждают, что рулевая рейка — один из основных элементов рулевого управления — без проблем служит 10-15 лет. Естественно, при определенных условиях:

• своевременное обслуживание;
• с использованием качественных масел;
• вождение по качественным дорогам.

Выполнение первых двух требований абсолютно под силу сознательному автовладельцу. Но третье от него не зависит. Что может сделать водитель в этой ситуации?

Как минимум не летать по ямам, аккуратно переезжать через рельсы и заезжать на бордюры.

Неисправности рулевой рейки

Реечные рулевые механизмы считаются самыми безопасными и надежными, но они не вечны. Первыми «звоночками», указывающими на поломку, являются стук в районе переднего моста и люфт рулевой рейки. Эти проблемы возникают из-за:

• развития шатунно-золотникового механизма;
• износ опорной втулки справа;
• износ рулевых тяг и наконечников.

Проверка состояния рулевых тяг

Кроме того, увеличивается люфт руля, нет усилия в нейтральном положении, машина становится неуправляемой.

В большинстве случаев регулировка рулевой рейки помогает избавиться от люфта, стука и ощущения люфта при управлении автомобилем.

Нужно ли подтягивать рулевую рейку? Определенно да.

Усилие от руля к колесам передается через передаточную пару: шестерню (золотник), взаимодействующую с зубчатой ​​рейкой (тягой).

В паре передач «рельс-золотник» подвижные элементы прижаты друг к другу прижимными пружинами без зазора в определенном положении. При этом давление должно быть умеренным, чтобы при работе механизма зубья штока и золотника эффективно сцеплялись, но не разрушались.

При разболтании трансмиссионной пары рейка начинает дребезжать и люфтить, шток и шпуля ломают друг друга при движении автомобиля. Если детали «зажаты», колеса крутятся слишком туго. В обоих случаях стоит отрегулировать рейку.

Регулировка рулевой рейки

Подтянуться можно. Для этого нужен гараж с ямой, напарник, руки «с плеч» и инструмент:

• автомобиль нужно установить так, чтобы было удобно добираться до рельса: загнать на яму или эстакада, в крайнем случае поддомкрачивать;
• починить машину, выставить колеса ровно;
• измерьте люфт переднего колеса по люфту (если он у вас есть) или «по плотности» — зазор не должен быть более 10 градусов;
• ослабьте контргайку (если она есть в вашем автомобиле), под ней будет регулировочная гайка. Его нужно медленно повернуть по часовой стрелке минут 10-15 и проверить люфт и ход руля — для этого нужен напарник. Если руль крутится слишком туго, гайку нужно немного ослабить.

Регулировка рулевой рейки своими руками

Обычно достаточно повернуть гайку на 20% от полного оборота, чтобы избавиться от проблемы. Если стук и люфт рулевой рейки по-прежнему не исчезают, вероятно, полностью износился шток или золотник.

Регулировка может не работать, если нажимной подшипник разрушился. В этом случае нужно ехать в автосервис, где разберут механизм, осмотрят все детали и точно определят причину неисправности.

Регулировка рулевой рейки своими руками – задача посильная, но не панацея. При наличии первичных неполадок готовьтесь к тому, что вскоре вам придется ремонтировать агрегат. Если у вас возникла необходимость купить автозапчасти, добро пожаловать в интернет-магазин автозапчастей Мастер Сервис.

Хотя в официальных инструкциях автопроизводителей часто можно встретить информацию о том, что срок эксплуатации рулевой рейки автомобиля составляет около 10-15 лет, в реальных условиях все не так радужно.

Конечно, если регулярно обслуживать этот элемент, разбираясь, а также ездить по нормальным дорогам, то все может быть хорошо. Но, к сожалению, в нашем случае регулировка рулевой рейки нужна довольно часто, причина чего кроется в неудовлетворительном состоянии большинства дорог. В связи с этим в этой статье мы поговорим о том, как подтянуть рулевую рейку самостоятельно.

Это довольно простая процедура, поэтому вы можете сделать ее самостоятельно. Продолжительность регулировки рельса не превышает и 60 минут. Однако сначала нужно разобраться, когда может понадобиться подтяжка рулевой рейки.

Зачем нужна регулировка рулевой рейки?

Следует напомнить, что передача усилия водителя на колеса происходит при помощи специальной шестерни, которая установлена ​​на подшипнике. Именно эта шестерня взаимодействует со рейкой, на поверхности которой имеются соответствующие зубья.

Использование нажимных пружин обеспечивает надежное зацепление зубчатой ​​рейки и шестерни.

Как правило, автовладельцы сталкиваются со стуком или люфтом в рулевой рейке. Эти проблемы возникают по следующим причинам:

• Ослабление крепления корпуса рулевой рейки, элемента крепления картерного рычага или рулевого рычага.
• Неправильно отрегулировано зацепление шестерни и рейки.
• Износ зубчатой ​​рейки и шестерни.
• Износ шарниров рулевых тяг и др.

При неправильной настройке зацепления в трансмиссионной паре (шестерня-рейка) вы не сможете легко повернуть руль. В таких ситуациях производится регулировка рулевой рейки, в ходе которой в картер этого элемента заливается специальная смазка (масло).

Порядок регулировки пошагово

Нужно понимать, что не во всех случаях обычная подтяжка рулевой рейки приводит к решению проблемы. Никто не может точно сказать, каков уровень износа реечной передачи. Единственный способ выяснить это — вскрытие. В нашей статье речь идет о подтяжке рулевой рейки, которая проводится впервые.

Если вы подтянули рулевую рейку, но посторонние звуки не исчезли, вам необходимо обратиться в специализированный сервис. Однако перед этим можно попробовать сделать все самостоятельно, с помощью друга.

Самоподтягивающаяся рулевая рейка

• Для регулировки необходимо затянуть специальный регулировочный винт, который находится в рулевом механизме.
• Все работы рекомендуется проводить на эстакаде или в гараже с ямой. В противном случае домкраты также будут работать. Машину необходимо хорошо закрепить с помощью «козлов».
• Перед поддомкрачиванием кузова автомобиля необходимо выровнять передние колеса.
• Для определения люфта рулевого управления используется измеритель люфта (желательно использовать электронную версию). По действующему ГОСТу максимально допустимый люфт руля составляет 10?.
• Регулировочный винт необходимо затягивать медленно, периодически проверяя наличие стуков или люфтов в рулевой колонке.
• Если вы считаете, что решили проблему, обязательно проверьте работу рулевого управления во время движения. Если во время движения руль крутится очень туго, нужно немного ослабить регулировочный винт.

Как видите, регулировку и затяжку рулевой рейки могут выполнить даже новички. Во многих случаях эта процедура помогает избавиться от стука и люфта.

Небольшой люфт в рулевой рейке.

Регулировка и подтяжка рулевой рейки. Признаки неисправности рулевой рейки

Для обеспечения правильной работы системы рулевого управления рулевая рейка периодически регулируется. Для чего нужна эта деталь, как она устроена? Это силовой агрегат в механизмах управления. С его помощью усилие от рулевой колонки передается на колеса автомобиля. Итак, стойка выполняет управляющую функцию, обеспечивая передним колесам возможность поворота.

Важность регулировки

Рулевое управление отвечает за безопасность движения. В интересах владельца содержать его в надлежащем виде, а также выслушивать даже небольшие проблемы при малейших изменениях в работе. Эта деталь не является исключением, поэтому регулировка рулевой рейки является обязательной для каждого автолюбителя.

Типичные неисправности, причины

Среди типичных неисправностей этого важного узла можно выделить различные люфты.

Это происходит, если вы регулярно ездите по пыльным или ухабистым дорогам. Особенно плохо на состоянии детали сказываются популярные в городах лежачие полицейские. Городские чиновники редко ставят их так, как говорит технология. Вход в эти охранные объекты слишком резкий, да и высота у них выше необходимой. Чем дольше вы используете автомобиль в таких режимах, тем быстрее выходят из строя рулевые узлы. Люфты и стуки – типичные проблемы этих деталей.

Кроме того, среди причин можно записать наезды на бордюры, слишком резкие ускорения при крайних положениях руля. Это увеличивает нагрузку на коробку передач и другие детали, работающие совместно с рейкой. В этих условиях выходят из строя даже блоки гидроусилителя руля. Понять, что рулевая рейка нуждается в регулировке, можно по характерным стукам из-под днища автомобиля.

Как установить узел в гараже своими руками?

Часто на форумах автолюбители задают один и тот же вопрос об этой процедуре. Многие не хотят ехать на СТО за такой простой процедурой и тратить на это деньги. Людей интересует алгоритм действий по настройке и затяжке. Но нужно помнить, что подтяжка может и не решить проблему люфта целиком и полностью. Это все из-за того, что передающая пара, а именно рейка и шестерня, имеет износ. Причем этот износ неизвестен. Регулировка рулевой рейки не вызовет затруднений, но важно провести грамотную и правильную диагностику.

Когда износ неизвестен, диагностика затруднена.

Для более точной диагностики всегда необходимо производить вскрытие узла. Тут ведь поездка на СТО будет не лишней. Помощь друга и гараж со смотровой ямой и набором инструментов.

Перед началом затяжки машина должна быть закреплена, а колеса должны быть установлены прямо. Используя люфтометр, вы должны измерить люфт на переднем колесе. Она не должна быть больше 10 градусов.

Для затягивания рейки есть специальный винт. Его можно найти в торцевой крышке рулевой системы. Если эта операция проводится впервые, то поможет инструкция или паспорт на автомобиль. Медленно затягивайте винт и постоянно следите за ходом руля, уровнем люфта и стуком в рулевой колонке.

Сегодня существует множество марок автомобилей. И у каждой машины есть свои секреты. Давайте рассмотрим, как выполнить эту процедуру на популярных моделях.

Как устранить стук на Калине?

Рулевой на Калине стучит довольно часто. На этих автомобилях достаточно ездить по дорогам нашей страны в течение всего года. Поначалу стучит лишь изредка, со временем интенсивность будет нарастать все больше и больше.

Рулевая рейка Калины регулируется затяжкой всего одной гайки. Для этого вам понадобится головка на 10, ключ на 13 или головка, а также специальный ключ для регулировки данного узла конкретно для «Калины».

Как добраться до механизма?

Не у всех есть подъемник или яма в гараже. Поэтому, чтобы получить доступ к гайке, вам потребуется выполнить несколько простых действий. Итак, отсоедините аккумулятор и две его клеммы. Затем открутите фиксатор аккумулятора. Теперь его можно удалить, но это еще не конец. Поднимите пластиковую вставку и открутите еще четыре болта. И только после этого сдвиньте вперед металлическую платформу. Теперь у вас должно быть достаточно места для корректировок.

Регулировка рулевой рейки «Калина»: процедура

Подлезть руками под рейку снизу, изнутри. Там вы найдете резиновую заглушку. Удалите его — так ключ будет лучше подходить. Работайте осторожно, потому что удалить его не всегда легко. Далее в бой вступает специальный ключ.

Теперь вставьте ключ в отверстие внизу. Не тяните слишком сильно, иначе деталь может закусить при повороте. Чтобы избежать люфтов и стуков, обычно достаточно повернуть эту гайку на 30 градусов. Это все.

Конечно, если у вас есть подъемник или яма, все гораздо проще.

Затем можно добраться до регулировочной гайки снизу и просто повернуть ее гаечным ключом.

Другие модели ВАЗ

Рулевая рейка ВАЗ регулируется так же, как и на Калине. Для этого автомобиль устанавливается на яму, затем снимается защита. силовой агрегат. Далее нужно найти регулировочный винт. Большинству новичков нужно время, чтобы разобраться с этим — винт скрыт под слоем грязи. На большинстве моделей ВАЗ для затяжки винта изготавливается специальный ключ. Немного поверните ключ и проверьте люфт. Если вы долго и упорно проводили регулировку, но ничего не вышло, и люфт не исчез, в этом случае деталь необходимо снять и проверить ее износ.

Ford

На этих моделях, как и на других современных автомобилях, управление осуществляется посредством одной и той же рулевой рейки. Но в новом Форд Фокус эти узлы очень надежны, и проблемы с ним возникают редко. Однако даже эти выносливые машины не могут долго ездить по нашим дорогам без ремонта. Регулировка рулевой рейки (в том числе Ford Scorpio) – актуальное событие для всех владельцев.

Диагностика рейки на «Фордах»

Если данный узел требует регулировки или ремонта, то владелец будет регулярно получать сигналы об этом от своего автомобиля. Например, одним из первых симптомов является «прозрачность» управления. В этом случае водитель будет чувствовать руками каждый камень. Низкие вибрации передаются на руль во время движения. Это проблемы с тягой.

Еще при неисправности издается тихий стук с правой стороны.

Некоторые путают с шумом от стабилизатора поперечной устойчивости. При плавном движении автомобиля стука не слышно. Но достаточно совершить какие-то маневры, и она проявится.

Если вы слышите странные скрипы, которые издаются при прохождении поворотов на месте в хорошо прогретой машине, то это тоже сигнал. Если при плавных поворотах вы испытываете сильные вибрации, то вам необходимо отрегулировать рулевую рейку.

Форд Фокус — как настроить механизм?

Этот процесс не займет много времени и сил. Для выполнения этой операции вам понадобится около получаса и набор ключей. Помните, что подтяжка лица может не решить ваши проблемы со стуком и люфтом.

Лучше всего использовать яму, но можно использовать и домкрат.

Выровняйте колеса перед подъемом автомобиля. Измеритель люфта используется для измерения уровня люфта. Лучше всего использовать современное электронное устройство. По нормам производителя люфт должен быть не более 10 градусов.

Затяжка осуществляется специальным винтом. Он спрятан в торцевой крышке на рулевом узле. Медленно отрегулируйте посох. Не делайте слишком резких движений. Постоянно проверяйте ход руля, люфт и стуки.

Renault

Для настройки данного узла на автомобили этой марки вам понадобится короткий и изогнутый ключ на 12. В качестве альтернативы вы можете использовать гибкий адаптер с кабельной головкой.

Для технологического процесса снимите защиту двигателя. Найдите болт. Разглядеть его будет очень сложно, но он с деталями обратной стороны.

Если вы используете изогнутый ключ, не стесняйтесь накинуть его на болт и осторожно затянуть. Регулировка рулевой рейки Рено должна контролироваться. Проверьте стуки и люфты руля. Регулируйте до тех пор, пока он не перестанет стучать. При затягивании не переусердствуйте.

«Тойота»

Как регулируется рулевая рейка? Тойота и ее обслуживание практически ничем не отличаются от такой же эксплуатации на других автомобилях. Разница лишь в том, что в качестве регулировочных органов есть гайка и контргайка.

Автолюбители говорят, что для закручивания контргайки нужно использовать зубило. Чтобы закрутить регулировочную гайку, понадобится специальный шестигранник на 24. Опять же, помните об осторожности – не нужно прикладывать всю силу.

Hyundai

Как в этом автомобиле производится саморегулировка рулевой рейки? «Хендай», а именно его ремонт, также не вызовет затруднений. Вам просто нужна яма или подъемник. Порядок действий такой же, как и для других транспортных средств. Для некоторых моделей может потребоваться специальный ключ. Но владельцы также пишут, что стук происходит не из-за рейки, а из-за рулевых тяг.

Здравствуйте уважаемые автомобилисты! Иногда неожиданно закрадывается чувство «белой» зависти, когда мы читаем в руководствах зарубежных автопроизводителей слова о том, что срок службы червяка или рейки в рулевой рейке автомобиля рассчитан на 14-15 лет.

Рассчитал и… так оно и есть на самом деле: рулевая рейка не выходит из строя. Естественно, при соблюдении определенных условий, таких как: рекомендуемые сроки обслуживания рулевой рейки, использование рекомендованных и качественных масел и эксплуатация автомобиля на соответствующих дорогах.

И, если первые два пункта вполне осуществимы со стороны автовладельца, то третий, увы, для нас пока остается сказочной мечтой. Поэтому сегодня мы рассмотрим вопрос, как подтянуть рулевую рейку своими руками.

Регулировка рулевой рейки – процедура несложная и вполне под силу любому водителю. А по времени это занимает не более часа со всеми подготовительными мероприятиями. Но, для начала, вспомним, зачем и когда нужно подтягивать рулевую рейку.

Зачем нужна регулировка рулевой рейки?

От типа: шестерня-рейка: усилие привода передается на колеса посредством шестерни (цилиндрической или косозубой), которая установлена ​​на подшипнике и взаимодействует с зубчатой ​​рейкой.

Беззазорное зацепление шестерни с зубчатой ​​рейкой осуществляется за счет нажимных пружин.

Наиболее распространенные неисправности: или. Причинами люфта или стука могут быть:

• Ослабло крепление корпуса рулевой рейки, рулевой сошки или кронштейна крепления рычага картера.
• Естественный износ трансмиссионной пары: шестерня-рейка.
• Нарушение регулировки зацепления передающей пары.
• Износ шаровых опор рулевых тяг и тд.

При неправильной регулировке зацепления в передающей паре может наблюдаться тугое вращение рулевого колеса. Именно в этом случае и требуется регулировка рулевой рейки, и, конечно же, долив или замена масла (смазки) в корпусе рулевой рейки.

Как отрегулировать рулевую рейку своими руками?

Сразу хочу предупредить, что подтяжка рулевой рейки может не решить проблему с люфтом. Дело в том, что степень износа деталей передающей пары: шестерни и зубчатой ​​рейки нам и вам неизвестна. Это может показать только вскрытие. Мы говорим о первом подъеме.

Если подтяжка рулевой рейки не приносит желаемого результата и люфт или стук не исчезают, то необходимо записаться на аудиенцию к специалисту. А пока зовем друга в гараж (для регулировки понадобится напарник) и приступаем к затяжке.

Самостоятельная подтяжка рулевой рейки

• Регулировка производится затягиванием регулировочного винта. Он расположен в рулевом механизме (торцевая крышка).
• Идеально, если у вас есть яма в гараже или эстакада на участке. Если нет, то можно подтянуть рейку на домкратах. Естественно, усилив автомобиль после подъема на упорные «козлы».
• Перед подъемом кузова домкратами передние колеса выставляют прямо (прямо).
• Люфт руля измеряется люфтометром (есть электронные, а есть и примитивные старые люфтометры). ГОСТ РФ гласит, что люфт руля не может превышать 10 градусов.
• Медленно затягиваем регулировочный винт, систематически проверяя ход руля и наличие люфта или стука в колонке.
• Если вам кажется, что проблема решена, то проведите ходовой тест. Если в процессе движения после затяжки вы почувствуете «тяжесть» руля, то регулировочный винт придется немного ослабить.

Задача по регулировке рулевой рейки считается выполненной, если: люфт или стук исчез, а руль свободно возвращается в среднее положение.

Система управления рулевым колесом любого автомобиля работает в достаточно экстремальных условиях, поэтому такая неисправность, как люфт в рулевом управлении, возникает очень часто. Устранение такого дефекта не следует откладывать, поскольку он приводит к задержке реакции на движение, а иногда и к полной потере управления автомобилем. Это может представлять серьезную опасность для жизни не только автовладельца и его пассажиров, но и пешеходов и других водителей, даже если он неукоснительно соблюдает правила дорожного движения.

Полный люфт рулевого колеса может возникать по нескольким причинам. Определить их очень просто, как и наличие самого дефекта, но исправление ситуации лучше доверить опытному мастеру, хотя некоторые ремонтные операции можно выполнить и своими руками.

1 Причины неисправности

К числу основных причин люфта рулевого управления относятся:

• ослабление или изначально плохая затяжка гайки рулевого колеса (руля), крепление самого рулевого узла к кузову, регулировочные тяги;
• износ или дефект одного из элементов узла — шлица, карданных шарниров промежуточного вала, наконечников, резинометаллических шарниров;
• увеличенный зазор между шестерней и рейкой.

Неважно, какой автомобиль имеется в виду — грузовой или легковой, иностранного производства или отечественного: Газель Соболь, УАЗ Патриот, Форд Фокус, Рено Логан, любая из моделей ВАЗ или КамАЗ. Эти причины справедливы для всех машин.

2 Определение наличия люфта

Двигатель переключается в режим холостого хода, после чего следует крутить в разные стороны колеса, обращая внимание на время отклика колес на эти команды. Наличие заметной задержки сигнализирует о наличии проблемы, а величина люфта — это расстояние, которое руль проходит «впустую», то есть до того момента, когда колеса тоже начали проворачиваться — его «свободный ход».

Быстро и точно определить это значение можно специальным прибором — измерителем люфта, который может быть электронным или механическим.

3 Поиск причины неисправности и ее устранение

Автовладелец сам сможет самостоятельно определить наличие люфта и его причины; для этой операции ему понадобится помощник. Машина должна быть припаркована на ровной поверхности с колесами в положении прямо вперед.

После этого один человек резко поворачивает руль на небольшой угол в обе стороны, а второй прощупывает по очереди все узлы, которые могут быть виновниками люфта.

Неисправный узел определяется сразу — по характерному сдвигу при вилянии колеса.

Ослабление гайки рулевого колеса и его последствия

Это самая «безобидная» причина появления дефекта и наиболее легко устраняемая. Необходимо снять декоративную накладку крепления и затянуть гайку торцевым ключом нужного размера. Большинство современных автомобилей имеет модуль подушки безопасности в обшивке руля – этот механизм потребуется предварительно демонтировать.

Износ шлиц является следствием ослабления затяжки руля, а износ элементов начинается как раз в месте соединения, точнее при повороте руля. Ремонт в этом случае заключается в обязательной замене поврежденной детали.

Другие варианты поломок

Износ карданного шарнира на промежуточном валу вызывает ярко выраженный «зубчатый эффект»: при вращении руля водитель периодически ощущает его затирание (особенно это заметно на высоких скоростях) и ухудшение управляемости машиной. В этом случае необходимо заменить весь промежуточный вал – другого способа убрать люфт нет.

Можно попробовать отрегулировать винты для усиления петель самостоятельно: найти регулировочный винт и установить допустимое значение, перепроверить люфт, и если он все еще превышает допустимое значение, то причина не в этой детали.

Часто ослабевает крепление к корпусу самого рулевого механизма, в этом месте могут осесть резиновые прокладки. Правильное решение – немедленная подтяжка гаек или замена изношенных деталей.

Увеличенный зазор в шестернях и рейке, возникший в результате повреждения поверхностей в месте их соприкосновения, а также увеличение зазора между направляющими и рейкой не сулит ничего хорошего. В этом случае рулевая рейка или шестерни подлежат замене.

Самый опасный случай

Особенно опасен износ наконечников штоков. Рулевая тяга работает в очень тяжелых условиях, постоянно подвергается воздействию влаги и грязи, в результате чего:

• значительное увеличение зазоров;
• внезапное разрушение шаровой опоры и самого наконечника;
• потеря управления транспортным средством.

Замену наконечников лучше производить в автомастерской, как и любой другой ремонт ослабленных шатунов, т.к. для работы требуется некоторое специализированное оборудование и инструменты.

Иногда состояние руля не оставляет другого выхода, кроме как полностью его разобрать и заменить изношенные элементы на новые. В этом случае рекомендуется обратиться в профессиональную автомастерскую, чтобы не повредить настройки системы рулевого управления.

Как подтянуть рулевую рейку на Приору

ВАЗ 2170 Приора — современный автомобиль Российского производства. Как и большинство современных автомобилей, Приора оснащена гидроусилителем руля. Это, конечно, значительно облегчает управление автомобилем, делая руль более плавным и легким, а автомобиль более маневренным. Казалось бы, у этого механизма есть некоторые преимущества. Да практически так и есть. Но и здесь не обошлось без маленькой ложки дегтя.

В ГУР Priora есть ключевая деталь, уязвимая к неровностям наших дорог — рулевая рейка или, выражаясь автомобильным языком, «усилитель руля». Он передает мощность от рулевого колеса к ведущим колесам. Эта рулевая часть расположена между карданным валом рулевого колеса и рулевыми тягами.

Первым признаком того, что рулевая рейка нуждается в подтяжке, является стук при проезде мелких неровностей. Будет очень хорошо слышно, если ехать по проселочной дороге. Неровности будут бить по рулю и отдавать в руки водителю, при этом отражаясь по всему автомобилю. Кроме того, при отпускании регулировочной гайки рулевой рейки на трассе машину придется немного «ловить», то есть подруливать рулем. Это тоже сразу станет заметно.

Как подтянуть рулевую рейку с ГУР? Стоит ли это ремонтировать?

Обзор затяжек рулевая рейки на автомобили ваз 2110-2112 и самара 2114 и 2115. Отличия будут только в…

Как подтянуть рулевую рейку на ваз 2110, 2112, 2111, 2114 и 2115 за качество съемки исправлюсь в ближайшее время. Как

подтянуть рулевую рейку на ВАЗ-2115…

Заметив такие нехорошие изменения в поведении своего железного коня и продиагностировав их, хороший автовладелец сразу же задаст вопрос, как подтянуть рулевую рейку на Приоре?

Можно ли подтянуть рулевую рейку на Приоре самостоятельно

Конечно. На самом деле, этот процесс не займет у вас много времени. И для этого не требуется никаких специальных знаний, так что для этого вовсе не обязательно ехать в сервис.

Для того, чтобы подтянуть рулевую рейку на Приору вам понадобятся:

• данная статья в качестве руководства;
• специальный ключ для регулировки рейки на 17;
• смотровая яма или эстакада;
плоская отвертка
• ;
• ключ на 13.

Как добраться до регулировочной гайки:

Гайка теперь доступна для регулировки теплового зазора рулевой рейки. Специальный ключ для регулировки рейки на 17, который можно приобрести в каждом автосалоне, нужно подтянуть, чтобы стук пропал. При этом нужно внимательно следить, чтобы не появлялись дополнительные звуки трения, а руль не становился тяжелым. Гайку следует затягивать не более чем на 25-30 o. Иначе при резком повороте руль может «закусывать». Поэтому попросите помощника покрутить руль, а сами послушайте звуки из рулевой рейки. Если стук исчез и никаких дополнительных звуков не появилось, значит, работа выполнена правильно, и можно устанавливать резиновую заглушку и аккумулятор на место.

Для обеспечения нормальной работы рулевой рейки ее периодически регулируют. Что это за деталь? Ей доводится быть силовым узлом в механизме управления, с помощью которого усилие передается от рулевой колонки прямо на колеса. То есть рулевая рейка управляет автомобилем за счет поворота направляющих передних или задних колес.

Какова функция рулевой рейки?

Рулевые рейки по способу привода могут быть гидравлическими, электрическими или механическими. Большинство автомобилей оснащены гидравлическими стойками. Такая конструкция обеспечивает быстрое и точное рулевое управление на высоких скоростях, оптимальный въезд и выезд с парковки, а также позволяет совершать повороты на ограниченных участках. Для снижения усилия на ведущее колесо механизм снабжен гидроусилителем.

Как уже становится понятно из приведенных примеров, за удобство, и даже за безопасность вождения, наряду с другими системами автомобиля, отвечает в том числе и рулевое управление… В наших интересах сохранить его в рабочем состоянии и слушать проблемы. Все ремонтные работы по рулевым рейкам выполняются с использованием специального оборудования, позволяющего произвести оптимальную реставрацию и подгонку. Давайте разберемся, чего ожидать?

Как подтянуть рулевую рейку и можно ли предотвратить люфт?

Чаще всего неисправности рулевой рейки возникают в результате регулярной езды по пыльным и неровным дорогам. Особенно актуальной проблемой в городских условиях стали лежачие полицейские, которые не всегда установлены по технологии, то подъезд к ним резкий, то высота большая, и машина страдает. Чем дольше будет продолжаться такой режим работы, тем быстрее будут стучать грабли. Это наиболее ярко выраженный симптом, указывающий на его неисправность.

Чтобы как можно реже ремонтировать рулевое управление, необходимо снизить скорость, если на дороге хорошо видны неровности. Их следует вести с очень низкой скоростью.

Другими причинами неисправностей являются частые наезды на бордюры, резкий набор скорости при крайнем положении руля. В связи с этим увеличивается нагрузка на коробку передач и другие узлы рулевой рейки. В таких условиях он может даже выйти из строя. Неисправности рейки очень похожи на другие поломки, поэтому в некоторых случаях для точной диагностики требуется полная разборка.

Регулировка рулевой рейки — как сделать в своем гараже?

Очень часто возникает вопрос, как самому подтянуть и сделать другие регулировки. При этом следует помнить, что обычная его подтяжка может не решить полностью проблему люфта или не решить ее вовсе. Это связано с тем, что трансмиссионная пара, к которой относится реечная передача, имеет заранее никому неизвестную степень износа. Сами по себе наладочные работы не представляют особой сложности и под силу любому водителю, умеющему обращаться с инструментом.

Неизвестная степень износа не позволяет провести точную диагностику без вскрытия рулевой рейки. В этом случае придется обращаться к специалистам. Для нормальной регулировки и затяжки понадобится напарник, гараж с ямой и ключ для регулировки рулевой рейки. После подготовки необходимо выполнить следующие действия с соблюдением определенных правил:

• Перед началом затяжки автомобиль должен быть надежно закреплен, а колеса выровнены. С помощью люфтомера (специального механического прибора для определения зазора) необходимо измерить люфт переднего колеса (если оно отвечает за управление), который не должен быть более 10 градусов.
• Для затяжки есть регулировочный винт, расположенный в торцевой крышке рулевого механизма, находим его. Если вам предстоит искать его впервые, то вооружитесь паспортом автомобиля, ведь для каждой модели расположение винта разное. Он должен медленно подтягиваться. Необходимо постоянно проверять ход руля, величину люфта и наличие стука в колонке.

После регулировки необходимо провести ходовые испытания. Если ход ведущего колеса большой, необходимо немного ослабить регулировочный винт. Таким образом, работа по регулировке рулевой рейки будет считаться успешной, когда стук или люфт полностью исчезнут, а колесо свободно вернется в нормальное центральное положение.

Регулировка клапанов как можно чаще. Определение переходных параметров. Определение динамических характеристик объекта управления без самонивелирования по его переходной характеристике

Главная / Аккумулятор

Процедура схождения неисправностей производится для устранения и предотвращения возникновения проблем с управлением ТС. При неправильной регулировке руля машина будет слабее к движению руля, тяжело входит в повороты, возникает проблема быстрого износа шин (в некоторых случаях порог износа может составлять 500 км). В настоящее время регулировка сход-развала производится только на специализированных СТО. Вопреки мнению некоторых автовладельцев, дома такую ​​процедуру сделать нельзя.

Что такое развал колес?

Развал — это угол отклонения колес по вертикальной оси. Положительный развал происходит, если угол, образованный верхними частями колес, больше, чем нижними. Этот развал используется на грузовых автомобилях, движущихся в груженом состоянии, что компенсирует разницу в поворотах. Отрицательный развал происходит, когда угол наклона верхних частей колес меньше, чем нижних. Этот развал используется для стабилизации автомобиля при прохождении поворотов на высоких скоростях. Наиболее предпочтителен нулевой развал, при котором углы наклона верхней и нижней частей колес одинаковы. Такой развал обеспечивает управляемость городского автомобиля и снижает износ шин. Развал-схождение бывает положительным и отрицательным. При положительном контексте передние части колес находятся на расстоянии меньшем, чем задние. При минусе — наоборот задние части колес сближены. Правильная регулировка сходимости крайне важна, так как неправильно выставленная сходимость способна улучшить износ шин в несколько раз.

Признаки неправильно выставленного расстройства:

Несмотря на то, что вариация схода регулируется только на профессиональном оборудовании В сотне можно самостоятельно просчитать правильность его регулировки. Ниже мы приводим несколько признаков, говорящих о необходимости установки подобия-развала:

• есть визг при скоростном повороте
• автомобиль движется по прямой только после силового отклонения в сторону
• без фиксации руля машину тянет в сторону
• быстрый износ шин

Когда следует проводить регулировку коллапса?

Есть ряд ремонтных работ, после которых обязательно требуется корректировка балла:

• после установки новой шаровой опоры
• при замене рулевой рейки или рулевого наконечника
• после замены и установки нового шруса

Для проведения регулировки сход-развала рекомендуем использовать только качественные запчасти, которые можно найти в магазине Ixora. Квалифицированные менеджеры помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

906:30 Дельфы.

Производитель	Номер детали*	Детали имени
Контр.	CEKD16L
Контр.	CEKD16R	Рулевой наконечник для Chevrolet Laccetti
Контр.	СЕМ14.	Рулевой наконечник для Mitsubishi Space Star
Делфи.		Рулевое управление грузовика для Mercedes-Benz 190
	Наконечник руля правый для Opel, Vauxhall
Делфи.		Рулевое управление грузовика для VW Passat
Делфи.		Рулевое управление для SEAT, VW
Делфи.		Наконечник рулевого управления для BMW 3, Z3
Делфи.		Наконечник поперечной рулевой тяги Peugeot 306
Делфи.		Истинный руль Volvo.
Делфи.		Тяговое рулевое управление для Citroen, Peugeot
Делфи.		Рулевое управление грузовика для Ford Transit
Делфи.		Истинное рулевое управление для Volvo
Делфи.		Рулевое управление грузовика для Ford Mondeo
Делфи.		Истинное рулевое управление Форд Эскорт, Орион, Верона
Делфи.		Истинное рулевое управление Ford Courier, Fiesta, Ka
Делфи.		Передний рулевой наконечник для Opel, Saab, Vauxhall
Делфи.		Рулевое управление Volvo 440, 460, 480
Делфи.

5 лет назад

Добро пожаловать!
Регулировка клапанов — большинство людей конечно знают что это за процесс и для чего его нужно регулярно выполнять на некоторых автомобилях например на «классике», но есть и такие люди которые ничего об этом не знают и хотят разбирайтесь в этом вопросе, поэтому специально для таких Людей была подготовлена ​​эта статья, из которой вы узнаете много нового. А если вам станет что-то непонятно, то напишите комментарий со своим вопросом в самом низу сайта и мы ответим на него в ближайшее время.

Внимание!
А кроме того в конце статьи вас ждет интересный видео ролик, благодаря которому вы многое для себя поймете в регулировке привода клапанов!

Что нужно для регулировки клапана?

Их регулировка нужна для того, чтобы машина стабильно работала как на высоких, так и на низких оборотах двигателя. Потому как, как правило, из-за неправильной регулировки клапанов нарушаются зазоры, которые должны быть между кулачком распредвала и самим клапаном, что приводит к слишком сильному открытию клапана при работающем двигателе и в результате чего в цилиндре произойдет разгерметизация, что в свою очередь может негативно сказаться на ресурсе двигателя.

Внимание!
В том случае, если зазор между седлом клапана и боковыми частицами цилиндра стал очень большим (см. фото ниже, там этот зазор отмечен), то в этом случае может произойти засорение клапана, а также при ход поршня очень большой то может произойти встреча клапанов с самим поршнем при работающем двигателе. Поэтому регулировку клапанов следует производить периодически и с особой тщательностью, так как неправильно отображаемые зазоры при регулировке могут негативно сказаться на моторесурсе!

Как будет работать клапан с неправильным зазором?

В этом случае, как было сказано ранее, происходит поломка клапанов, в связи с этим, клапаны начинают либо открываться немного больше, чем положено, либо начинают находиться в постоянно открытом положении из-за чего пропадает герметизация в цилиндре, для ясности смотрите фото ниже на котором нарушена регулировка клапана И в связи с чем клапан находится в постоянно открытом режиме.

Как избавиться от регулировки клапанов?

Как-то не спросил: «Почему например на 16-клапанной приоре не регулируются клапана?» А все дело в том, что в двигателе приоры вместо «толкателя» за счет которого распредвал толкает клапана, стоят «гидрокомпенсаторы» которые в свою очередь за счет высокого давления масла находят оптимальный зазор между кулачком и » гидрокомпенсатор» клапана и в связи с этим клапан всегда работает с оптимальными зазорами.

Внимание!
Кстати, «гидрокомпенсаторы» можно установить практически на любой автомобиль, в связи с чем про регулировку клапанов можно забыть, но есть одно но! «Гидрокомпенсаторы» можно устанавливать только на автомобили, у которых «газораспределительный механизм — он же ГРМ» состоит из распредвала, коленчатого вала, а также клапанов и поршневой группы — по сути это основная часть автомобиля!

Двигатели внутреннего сгорания, которые устанавливаются на современные автомобили, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы в течение длительного времени они требуют надлежащего обслуживания.

К сожалению, многие автомобилисты не уделяют должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим затратам на ремонт. В этом материале мы обсудим, что такое регулировка клапанов, для каких двигателей она нужна и как выполняется.

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала узнать, что такое клапаны двигателей внутреннего сгорания, где они расположены, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными штоками. Они установлены в блоке цилиндров, причем в количестве не менее двух на каждый из них. Клапана в закрытом состоянии прилегают к седлам, которые изготовлены из стали и сжаты в головке блока цилиндров (ГБЦ). Поскольку эти детали испытывают в процессе работы значительные механические и термические нагрузки, их изготавливают из специальных, устойчивых к этим содам сталей.

Клапаны — комплектующие Газораспределительные механизмы автомобилей (ГРМ), которые часто называют клапанными. Они делятся на приемные и выпускные. Функцией первого является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а второго – выпуск отработавших газов. В процессе работы двигателя клапаны расширяют, их штоки удлиняют соответственно величине зазоров, которые должны быть между их концами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ВЭД размеры этих отклонений увеличиваются, и именно тогда, когда они начинают превышать максимально допустимые значения, клапаны следует регулировать. Именно для приведения зазоров в норму.

Если клапана периодически не регулировать, это может привести к очень некрасивым последствиям. В том случае, когда зазор слишком мал, неизбежно произойдет «угар». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливных смесей. Из-за него нормальная работа газораспределения нарушается работа системы, а, следовательно, и двигателя в целом.Кроме того, этот тагар достаточно сложно снять.

В тех случаях, когда зазор слишком большой, клапаны открываются не полностью, в связи с чем мощность двигателя значительно падает. Кроме того, они начинают «стучать», причем этот стук ощущается на слух у опытных водителей, даже находящихся в салоне, за рулем своего автомобиля. Само собой разумеется, что увеличенные зазоры клапанов влияют на работу ДВС не менее отрицательно, чем чрезмерно малые.

Какие моторы и когда нужна регулировка клапанов?

Следует отметить, что не все двигатели внутреннего сгорания требуют периодической регулировки клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются автомобили, в системах их газораспределительных механизмов устанавливаются гидрокомпенсаторы следующих типов. Эти устройства самостоятельно регулируют зазоры в режиме реального времени, поэтому их величина всегда оптимальна.

Если в двигателе автомобиля нет гидравлических компонентов, то управление клапаном необходимо вручную. Пришло время разобраться с этим делом, узнать о некоторых симптомах довольно легко. Один из них – характерное «литье» клапанов, о котором уже говорилось выше, а другой – двигатель начинает «троить», в его цилиндрах либо значительно падает, либо полностью пропадает компрессия. Как только проявляется один из этих симптомов, необходимо проверить величину зазоров в клапанном механизме.

Сделать это также необходимо и не дожидаясь «тревожных звоночков», в рамках мероприятий по текущему обслуживанию автомобиля. Периодичность проверки зазоров клапанов указывается в технической документации на каждое транспортное средство и, как правило, составляет один раз в 25 000 – 30 000 километров пробега. Обычно проводится на станциях технического обслуживания, но, обладая определенными навыками, проверку зазоров клапанов можно провести самостоятельно.

Процедура регулировки клапана

Регулировка клапанов необходима только на холодном двигателе, и при строгом соблюдении определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в верхнюю точку сжатия. Чтобы привести его в такое положение, нужно повернуть коленвал Или за пусковую рукоятку, или за винт крепления шкива привода генератора. Следует отметить, что вращение необходимо выполнять только по часовой стрелке. После того, как поршень установлен, необходимо проверить величину зазора. Делается это с помощью специального зонда.

Если выяснится, что зазор либо слишком велик, либо слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала отпустить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего зонда. Как только величина зазора будет установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно внимательно и осторожно, чтобы не сбить настройку. После этого необходимо проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, но не свободно, а с некоторым усилием. Если да, то значит регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех остальных клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания – процедура очень кропотливая, требует аккуратности, не терпит спешки. Предпочтительно не производить его самостоятельно, а обратиться на СТО и доверить эту работу профессионалам с соответствующим опытом и необходимыми навыками.

Видео по теме

Многие автолюбители сталкивались с процессом регулировки клапанов ВАЗ-2114 на автосервисе или проводили эту операцию своими руками. Но, не все знают, через какой промежуток времени необходимо проводить эту операцию.

Видео ниже расскажет о регулировке клапанов на ВАЗ-2114:

Клапан контура и элементы для регулировки

Процесс зазора клапана

Согласно нормативно-технической документации и практике автомобилистов клапан необходимо регулировать каждые 15 000-20 000 км пробега или при необходимости.

Регулировочная шайба. С его помощью и регулируется зазор клапанов

Специальные регулировочные шайбы используются для регулировки клапанов. Есть 125 размеров, но используется лишь небольшое количество.

рассмотрим, какие : 3,30, 3,35, 3,40, 3,45, 3,50, 3,55, 3,60, 3,65, 3,70, 3,75, 3,80, 3,85, 3,90, 3,95, 4,00, 4,05, 4,10, 4,15, 4,20, 4,30, 4,35, 4,05, 4,10, 4,15, 4,25, 4,30, 4,35, 4, 4,40, 4,45, 4,50;

Последствия несвоевременной регулировки

Известно, что несвоевременное проведение любой операции по ремонту и техническому обслуживанию автомобиля влечет за собой определенные последствия, которые в одном случае могут быть легкими, а в другом — фатальными для силового агрегата. Итак, рассмотрим основные из них:

1. Износ деталей и узлов головки блока цилиндров, а именно механизма газораспределения.
2. Валы распределения износа.
3. Частичное или полное разрушение толкателей.
4. В определенном случае приводит к обрыву ремня ГРМ и соответствующим последствиям, например. !

выводы

Клапан на ВАЗ-2114 регулировать не позднее 20000 км пробега . Необъяснимые регулировочные работы могут привести к неожиданным и разрушительным последствиям. Поэтому автолюбителю необходимо соблюдать рекомендацию производителя.

Для определения динамических свойств объекта на практике чаще всего используется метод удаления. И определение объекта по нему () на вход подается либо ступенчатый тестовый сигнал, либо прямоугольный импульс — см. «п. 2.3». Во втором случае (кривая отклика) должна быть завершена до соответствующей. Процесс получения объекта на основе переходных данных называется идентификацией объекта

При снятии переходной характеристики необходимо выполнить ряд условий,

представлен в таблице 1:

Таблица 1 – Переходные условия удаления

№	Условия
1	Если проектируется процесс стабилизации параметра процесса, то снимаются переходные характеристики в окрестности рабочей точки процесса.
2	Переходные характеристики должны быть удалены как с положительными, так и с отрицательными скачками сигналов. По типу кривых можно судить о степени асимметрии объекта. При малой симметрии расчет настроек регулятора рекомендуется вести по усредненным значениям параметров исполнительных функций. Линейная асимметрия чаще всего проявляется у тепловых объектов.
3	При наличии блуждающего выхода желательно удаление нескольких переходных характеристик (curvesgone) с последующим их наложением друг на друга и получением усредненной кривой.
4	При снятии переходной характеристики необходимо выбирать наиболее устойчивые режимы процесса, например, ночные смены, когда действие внешних случайных возмущений маловероятно.
5	При снятии переходной характеристики амплитуда тестового входного сигнала должна быть, с одной стороны, достаточно большой, чтобы отчетливо выделялась переходная характеристика на фоне шумов, а с другой стороны, она должна быть достаточно малой, чтобы не нарушают штатный технологический процесс.

Примечание к таблице 1:

Начальные условия передачи переходных характеристик:
В начальный момент необходимо, чтобы система управления находилась в состоянии покоя, т.е. регулируемое значение X. (например, температура в печь) и управляющее воздействие регулятора Y. (Выход регулятора на исполнительный механизм) не менялись, а внешние возмущения отсутствовали. Например, температура в печи оставалась постоянной, а привод не менял своего положения. Затем на вход исполнительного механизма подается ступенчатое воздействие, например, включается нагреватель. В результате состояние объекта начинает меняться.

Определение динамических характеристик объекта управления с самонивелированием его переходной характеристики

По самонивелируемому процессу регулирования Свойство регулируемого объекта называют по нарушению равновесия между притоком и расходом к самому этому состоянию , бесплодность человека или регулятора. Самовыравнивание способствует более быстрой стабилизации регулируемого значения и, следовательно, облегчает работу регулятора. Изменения параметров X (t) и его переходная характеристика h (T) Изображены на рис.1. После, и оценив характер объекта управления (с самонивелированием или без него), можно определить параметры соответствующего объекта.

рекомендуется применять для объектов управления с ярко выраженной преобладающей постоянной времени. Перед обработкой переходную характеристику (кривую ускорения) рекомендуется кримировать (диапазон изменения нормированной кривой от 0 до 1) и выделять из ее начального участка величину чистой временной задержки.

При подаче на вход некоторых включений ступенчатого воздействия была получена
переходная характеристика (см. пример на рис. 1). Требуется определить параметры перехода
характеристики.

Определение объектов на кривой ускорения производится методом
по касательной к точке Переходная характеристика (кривая ускорения). При этом точка соответствует переходу кривой из режима ускорения в режим замедления скорости нарастания выходного сигнала.

Рисунок 1 – Переходная характеристика (кривая ускорения) Объект с самовыравниванием

По типу переходной характеристики можно определить динамические свойства объекта: К, Хуст, ? Д, Т, Р.

R = Xust / t

Определение динамических характеристик объекта управления без самонивелирования по его переходной характеристике

Рисунок 2 – Переходные характеристики (кривая ускорения) Объект без самонивелирования

Для объектов без самовыравнивания невозможно устойчивое функционирование системы без регулятора. Для объекта без самонивелирующегося усиления As определяется как отношение установленной скорости изменения выходного значения x к величине входного скачка U:

Величина динамической задержки в объекте определяется как показано на рис. 2 для регуляторов с релейным выходом на объект подается 100% мощности. В ряде случаев пролонгированное действие такой мощности недопустимо. При этом нагревательный элемент допускается после определения и Р. . В то же время скорость изменения температуры вполне определенно возможна после достижения значения H. значений? 0,3хост. Тогда скорость изменения температуры Р. и постоянная времени Т. Определяется по формулам.

Устройство

, признаки неисправности и регулировка.

Ступица — элемент шасси транспортного средства, обеспечивающий соединение колеса с осью. Благодаря ступичным подшипникам, выполняющим роль промежуточного звена между осью и ступицей, колеса вращаются с минимальным сопротивлением.

Конструкция и принцип действия ступичных подшипников

Ступичные подшипники

являются одной из самых высоконагруженных деталей автомобиля. На них действует давление всей массы автомобиля, а также разнонаправленные нагрузки, возникающие при движении по неровностям, разгоне и торможении. Поэтому к этим узлам выдвигаются серьезные требования, так как от них зависит безопасность езды.

В конструкции автомобиля в ступицах применены подшипники качения. Типы подшипников разные, хотя их конструкция идентична. Они состоят из нескольких частей:

• Сепаратор.
• Тела качения.
• Наружный и внутренний зажим (кольца).

Кольца подшипников представляют собой опорные поверхности для тел качения, которые размещаются между кольцами. Своим внутренним кольцом подшипник садится на ось, а наружным устанавливается в отверстие ступицы.

Для равномерного распределения тела качения по окружности используется разделитель. Еще одна задача сепаратора – исключить контакт данных тел. В конструкции некоторых типов ступичных подшипников дополнительно используются пыльники, препятствующие попаданию в узел грязи и пыли. Такие узлы закрыты.

Разновидности ступичных подшипников

Тела качения в подшипниках ступицы — шарики и ролики (конические или цилиндрические). Круговых рядов может быть один или два. Получены радиальные (цилиндрические роликовые и шариковые) и радиально упорные (конические роликовые) подшипники.

Что касается современных моделей, оборудованных АБС, то в них подшипник ступицы является составной частью самой ступицы. Он замкнут и обслуживается, а его ресурс идентичен сроку службы автомобиля. Когда узел выведен, необходимо поменять ступицу в сборе.

Подшипники радиального типа

устанавливаются по одному на ступицу. Они необслуживаемые и закрытые, для них не предусмотрена регулировка, а возможные люфты устраняются посадкой на оси и в ступице с сильным натяжением.

Радиально-упорные подшипники не редко устанавливаются по два на ступицу. Такие узлы открыты и посажены с небольшим натяжением. Такая конструкция позволяет выполнить регулировку для устранения люфта.

На ведомой оси используются радиально-стойкие подшипники

, а на ведущей — радиально-ударные. Например, на ВАЗ 2107 впереди на ступицах установлены два конических подшипника, а сзади один шаровой. А на ВАЗ 2108 спереди используется двухрядная цилиндрическая составляющая, а на задней оси устанавливается коническая.

Ресурс ступичных подшипников, признаки износа, диагностика

На срок службы подшипников напрямую влияют особенности эксплуатации автомобиля, своевременное обслуживание и качество изготовления узлов. Как правило, ресурс подшипника составляет сто тысяч километров пробега. Частое передвижение по плохим дорогам, а также игнорирование регулировки с целью снятия люфтов (в подшипниках конического типа) влекут за собой усиленный износ связей качения, а также их следов на климе. Попадание песка и пыли снижает ресурс подшипников.

Однако нельзя допускать критического износа узлов, в противном случае возможен риск разрушения подшипника, что сопровождается заклиниванием колеса или его срывом с оси. Основным признаком износа подшипников ступицы является появление отчетливого гула при движении от колеса. При незначительном износе гул тихий, но со временем будет усиливаться. Эксплуатировать автомобиль с такими симптомами можно, однако желательно как можно быстрее выполнить диагностику ступичных подшипников и отрегулировать или заменить их.

Сигнал критического износа — возникновение хруста. Это свидетельствует о разрушении подшипника. При этих особенностях эксплуатация транспортного средства невозможна, а поврежденный узел подлежит замене.

Диагностика подшипников ступицы — мероприятие не сложное, выполнить под силу каждому. Нужно вывесить колесо и покрутить его, чтобы определить, нет ли заеданий и заеданий. Затем поднимите колесо, удерживая его вниз и вверху. Люфт на радиальных цилиндрических изделиях не допускается, а на радиально-упорных подшипниках он может быть, но незначителен.

Пластина

в цилиндрических изделиях указывает на сильный износ и необходимость замены, так как они нерегулируемые. А вот люфт в подшипниках конического типа можно устранить.

Регулировочные работы

Для проведения наладочных работ потребуются отвертки, молоток, проходной и стандартный набор ключей. Регулировка на всех автомобилях фактически одинакова и отличается лишь некоторыми деталями.

1. На ступице, которую необходимо отрегулировать, ослабьте колесные болты.
2. С помощью домкрата вывесить и снять колесо.
3. Воспользовавшись молотком и отверткой, запустите защитный колпачок, установленный в центре ступицы.
4. Используя проход, отогните стопорный ус и вытащите его.
5. Затяните гайку ступицы до упора, затем отверните ее на ¼ оборота.
6. Проверить легкость вращения ступицы. Должно легко крутиться без джейла.
7. Собрать все обратно и проверить люфт.

Если с помощью регулировки не удалось устранить люфт или при вращении вы заметили хруст и подмигивание, необходимо заменить подшипник.

Советы Profi, Нюансы при замене ступичного подшипника

Технология замены ступичного подшипника не сложная, однако требует специального оборудования – пресса или мощных сантехнических тисков. Метод с забиванием ступицы молотком с наставником не подходит для работы со ступицами, так как велик риск перекоса узла или повреждения посадочного места подшипника ступицы.

При установке нового подшипника обратите внимание на легкость его посадки. Подшипник должен очень плотно сидеть в ступице, а небольшое сопротивление свидетельствует об износе посадочного места. В этом случае ступица подлежит замене. При посадке нового подшипника обратите внимание на его центровку, иначе при установке есть риск, что он пойдет на перекос и заденет поверхность места посадки. Подробнее о замене ступичного подшипника вы можете узнать из этого видео.

Можно ли отрегулировать рулевую рейку своими руками — технология подвесок. Регулировка рулевой рейки

Для обеспечения нормальной работы рулевого управления периодически производится регулировка рулевой рейки. Что это за деталь? Это силовой узел в механизме управления, с помощью которого усилие от рулевой колонки передается непосредственно на колеса. То есть рулевая рейка управляет автомобилем, обеспечивая поворот направляющих передних или задних колес.

Какую функцию выполняет рулевая рейка?

Рулевые рейки по способу привода могут быть гидравлическими, электрическими или механическими. Большинство автомобилей оснащены гидравлическими зубчатыми рейками. Такая конструкция обеспечивает быстроту и точность поворота руля до высоких скоростей, оптимальный въезд и выезд с парковки, а также позволяет выполнять разворот на ограниченных участках. Для уменьшения усилий, прикладываемых к ведущему колесу, механизм снабжен гидроагентом.

Как становится понятно из приведенных примеров, за удобство, а то и за безопасность езды, наряду с другими системами автомобиля, отвечает, в том числе, и рулевое управление. В наших интересах содержать его в рабочем состоянии и прислушиваться к средствам. Все операции по ремонту рулевых регистров выполняются на специальном оборудовании, позволяющем провести оптимальную реставрацию и подгонку. Скажите, чего можно ожидать?

Как вытянуть рулевую рейку и можно ли допустить свой люфт?

Чаще всего выход из строя рулевых реек происходит в результате регулярной пыльной езды и неровностей дороги. Особенно стала насущной проблема в городских условиях, при этом то спящие полицейские, которые не всегда установлены на технику, то въезд в них резкий, то высота большая, и машина страдает. Чем дольше будет продолжаться такой режим работы, тем быстрее возникнет слаум. Это наиболее выраженный симптом, означающий его неисправность.

Чтобы по возможности отремонтировать рулевое управление, необходимо снизить скорость, если на дороге хорошо видны неровности. Проходить их следует на очень низкой скорости.

Другими причинами неисправностей являются частые подрезы за бордюры, резкий набор скорости при крайнем положении руля. В связи с этим возрастает нагрузка на коробку передач и другие узлы рулевой рейки. В таких условиях он может даже выйти из строя. Неисправности Рэйки очень похожи на другие поломки, поэтому в некоторых случаях требуется полная разборка для точной диагностики.

Регулировка рулевой рейки — как это сделать в моем гараже?

Очень часто возникает вопрос, как его вытащить самостоятельно и выполнить другие настройки. При этом следует помнить, что обычное его вытягивание не может полностью решить проблему заднего люфта или не решить ее вовсе. Это связано с тем, что передающий пар, в состав которого входит зубчатая рейка и шестерня, имеет степень износа, заранее никому не известную. Сами по себе наладочные работы не представляют особых трудностей и сил любому водителю, умеющему обращаться с инструментом.

Неизвестная степень износа не позволяет поставить точный диагноз без вскрытия рулевой рейки. В этом случае придется обращаться к специалистам. Для обычной регулировки и подвески понадобится напарник, гараж с ямой и ключ для регулировки рулевой рейки. После подготовки необходимо выполнить следующие действия с соблюдением определенных правил:

• Перед запуском подвески автомобиль должен быть надежно закреплен, а колеса выставлены прямо. С помощью люфтомера (специального механического прибора для определения зазора) необходимо измерить люфт люфта (если он отвечает за контроль), который не должен быть более 10 градусов.
• Для подвески есть регулировочный винт, расположенный в торцевой крышке рулевого механизма, находим его. Если вам предстоит искать его впервые, то вооружитесь паспортом автомобиля, ведь для каждой модели расположение винта разное. Он должен затягиваться медленно. Необходимо постоянно проверять шаг руля, величину люфта и наличие стука в колонке.

После наладки необходимо провести ходовые испытания. Если ход ведущего колеса тяжелый, то регулировочный винт нужно будет немного ослабить. Таким образом, операция регулировки рулевой рейки будет считаться успешной, когда стук или люфт полностью исчезли, а колесо свободно вернулось в нормальное центральное положение.

О важности системы рулевого управления автомобиля не стоит лишний раз упоминать, так как все и так понятно, что она играет ключевую роль в безопасности вождения. Именно поэтому не стоит пренебрегать регулярным техническим осмотром и ремонтом всех частей этой системы, ведь частая эксплуатация приводит к износу даже самых надежных узлов и агрегатов. Самый частый признак неисправности заключается в таком явлении, как люфт колес. Любая малограмотная и целеустремленная ГИБДД должна быть знакома с этим термином, чтобы вовремя диагностировать и устранить проблему.

Для того, чтобы понять, как работает полный люфт в рулевом управлении, нужно немного разобраться в устройстве рулевого управления. С технической точки зрения это можно описать так: в рулевой передаче есть тяга, которая закреплена неплотно, с зазором в 1-2 миллиметра. Если бы не это расстояние, то все детали вступают в зацепление с деталями намного быстрее, в результате сильного трения. Зазор также позволяет удерживать крючок, при этом не касаясь стенок зубьев — отсюда и люфт.

С места водителя люфт определяется как свободный шаг руля, необходимый для получения отклика элемента системы, которым вы управляете (в нашем случае это передние колеса). Проще говоря – это расстояние, которое преодолевает руль, прежде чем машина совершит определенный маневр. Это явление нельзя назвать негативным, так как минимальный люфт присутствует в управлении любым автомобилем и увеличивается пропорционально размеру транспортного средства.

Однако после длительного периода эксплуатации люфт возрастает до опасного уровня, когда автомобиль перестает слушаться и реагировать на «команды» водителя.

Если вы не отреагируете и не устроите проверку, в лучшем случае вас ждет дорогостоящий ремонт, в худшем — согласно ПДД ваш автомобиль становится потенциальным источником опасности на дороге.

Причины Lufta

Искать причину появления люфта нужно, конечно же, в конструкции рулевой системы:

Вообще практически всегда значок провоцирует какую-либо неисправность в цепи руль-рейка. Для того, чтобы выявить причину, нужно пройтись по каждой ссылке, внимательно проверить пункты и выявить, где и что было неясно — ведь этот элемент останавливает работу управления. Но чтобы не спутать люфт с какими-либо другими неисправностями, нужно изучить его практические признаки.

Признаки

Если шасси Автомобиль становится менее чувствительным к вашим воздействиям, значит пора проанализировать проблемы в управлении. Максимально допустимое значение свободного хода руля – выравнивание 30 миллиметров, или 10 градусов по ПДД. Любые отклонения от нормы считаются виной.

Для того, чтобы определить, заложен ли люфт в этом параметре, нужно устроить небольшую проверку:

Хотя на самом деле не важно, что помогло диагностировать неисправность — Люфтомер 524, какая другая модель этого аппарата, или простые измерительные приборы. Если проблема определена, необходимо ее решать.

Как снять

Чтобы отрегулировать рулевое управление, вам понадобится несколько простых инструментов, которые позволят вам отрегулировать крепления.

Если Люфтомер показал нежелательный результат до 524 м, следует попробовать выставить винты усиления приводных шарниров. Эти элементы находятся на рулевом валу. Для этого находим регулировочный винт петель и выставляем допустимое значение. Затем проверка повторяется, и если свободный ход все же превышен, значит, причина в другом.

Под увеличенные указатели для Люхтомера также рекомендуется отрегулировать рулевые шарниры. Но сделать это будет сложнее, ведь нужен лифт или помещение со смотровой ямой. Скорее всего, вы обнаружите, что петли «зачищены», а значит, их крепления нуждаются в подтяжке. Также можно подтянуть рулевую тягу.

Иногда состояние деталей не оставляет других вариантов, кроме как полностью разобрать рулевой механизм и заменить изношенные детали. В этом случае лучше будет обратиться к услугам профессиональной автомастерской, чтобы по неопытности не повредить систему.

В процессе эксплуатации изнашиваются рабочие поверхности червяка, ролик, подшипники и вал башни, бронзовые втулки, головки регулировочных винтов, шайбы и Т-образные канавки вала башни. В результате в рулевом механизме появляются люфты, которые могут быть причинами стуков при движении, вибрации передних колес, потери устойчивости автомобиля и других вредных явлений. Показателем появления люфта является увеличенный свободный ход руля. Увеличение зазора происходит прежде всего в зацеплении червяка и ролика, а затем увеличивается осевое перемещение червяка (вместе с рулевым валом). Эти зазоры по мере их возникновения должны устраняться регулировкой.

Помимо износа перечисленных деталей, причинами увеличенного свободного хода рулевого колеса могут быть ослабление крепления башни на рулевом валу или крепление рулевого механизма к раме, а также увеличенные зазоры в шарниры рулевого управления и передней подвески. Поэтому перед регулировкой рулевого механизма проверьте состояние рулевого управления передней подвески, устраните люфты в петлях и подтяните слабые крепления.

Рулевой механизм не нуждается в регулировке, если свободный шаг рулевого колеса при движении по прямой не превышает 25 мм (около 8°) при измерении его на ободе.

Больший свободный ход, остающийся после подвески ослабленных соединений и устранения зазоров в шарнирах, свидетельствует о необходимости регулировки рулевого механизма.

Осевое перемещение червяка и боковой зазор можно регулировать без снятия рулевого механизма с автомобиля.

Рулевой механизм необходимо отрегулировать в такой последовательности:

• Проверить отсутствие осевого перемещения червяка. Для этого, приложив палец к ступице рулевого колеса и к переключателю указателя поворота, несколько раз повернуть рулевое колесо на небольшой угол вправо и влево. При наличии осевого перемещения червячный палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя.
• Для устранения осевого перемещения червяка необходимо провернуть червяк вправо или влево примерно на полтора оборота и затем повернуть его на некоторый угол в противоположную сторону так, чтобы гребни ролика не касались резьбы нарезки и зацепления червяка с роликом имел довольно большой боковой зазор. После этого необходимо отвернуть на два-три витка стопорную гайку 1 и затянуть регулировочную гайку 2 так, чтобы червяк легко вращался и не имел осевого перемещения. Затем, удерживая регулировочную гайку ключом от проворачивания, необходимо затянуть контргайку и убедиться в отсутствии осевого перемещения червяка и легкости его вращения.
• Если после регулировки осевого перемещения червяк будет подтекать масло по резьбе регулировочной гайки, то под стопорную гайку необходимо подложить картонную или алюминиевую прокладку толщиной 0,1-1 мм. Затем нужно проверить величину бокового зазора в зацеплении. Для этого нужно установить колеса в положение для езды по прямой и отвести от кочки левый шаровой палец средней рулевой тяги.
• Во избежание повреждения резьбы на пальце необходимо предварительно несколько раз ударить молотком по боковой поверхности головки корпуса или сдвинуть палец с места специальным съемником. После этого, сохраняя положение бухты, соответствующее движению по прямой, и качнув башню за голову, определяют величину бокового зазора в зацеплении. При повороте червяка на угол около 60° от среднего положения (3°32′ поворота отбойника) вправо и влево зазора в зацеплении быть не должно.
• При отсутствии изменчивого зацепления или чувствуется изменчивое зацепление на участках более 60° при повороте руля из среднего положения, необходимо отрегулировать боковой зазор в зацеплении червяка и ролика. Для этого, отвернув гайку 27 нагружающего винта 30 на 1-2 оборота и вставив отвертку в паз к розетке, установить несвободный зацеп в пределах закрутки червяка под углом 60° от среднее положение вправо и влево. Затем, удерживая отверткой регулировочный винт от проворачивания, затяните контргайку и проверьте регулировку.
• Убедившись в правильности регулировки регулировки, необходимо проверить рулевое колесо от одного крайнего положения до другого и убедиться, что во всем повороте рулевого механизма нет заеданий и тугого вращения.
• При регулировке осевого перемещения червяка и бокового зазора в зацеплении ни в коем случае нельзя производить чрезмерную затяжку, так как это приведет к чрезмерной затяжке несущих червяков к их преждевременному износу, а чрезмерная затяжка (червячная и роликовая) может привести к износу ролика и червяка или даже к разрушению их рабочих поверхностей. Кроме того, при чрезмерно тугом вращении рулевого механизма передние колеса не будут стремиться вернуть вес передней части автомобиля в положение, соответствующее движению по прямой, при выходе автомобиля из поворота, что значительно ухудшит устойчивость автомобиля.
• По окончании регулировки необходимо совместить шаровой палец рулевой тяги с компаундом и проверить правильность управления рулевым механизмом при движении автомобиля.
• Регулировку можно считать выполненной, если свободный ход рулевого колеса при фиксированных передних колесах, установленных по прямой (при отсутствии зазоров в рулевых шарнирах и передней подвеске и надежном креплении рулевого механизма на раме), будет не более 10-15 мм при измерении препятствия руля. Перед снятием рулевого механизма с автомобиля необходимо подумать; что он снимается только через загрузочное пространство вниз, при снятии руля 58, рычага 52 механизма управления переключением передач и рукоятки 79переключателя указателя поворота.

Рулевой механизм после разборки и регулировки устанавливается в обратной последовательности и в той же комплектации. Следует отметить, что при соединении отбойника с рулевым механизмом его необходимо устанавливать по меткам, имеющимся на конце головки подушки и на конце резьбового конца вала башни. Поддон следует укладывать так, чтобы риск на конце ее большой головки совпадал с меткой (стержнем) на конце резьбового конца вала дерева.

Несоответствующий каток приведет к остановке рулевого управления в рулевом механизме, что очень опасно, так как повлечет за собой недостаточный поворот передних колес в одну из сторон и, возможно, поломку рулевого механизма.

При имеющихся 36 слотах ошибка хотя бы одного слота при установке подшивки даст уменьшение возможного поворота Сушки в одну из сторон на 10°.

Продольная ось правильно установленного отсека в среднем положении должна быть параллельна оси рулевой колонки и располагаться впереди по ходу автомобиля, а башня должна свободно поворачиваться из среднего положения вправо и влево на угол 45° в каждую сторону (чуть больше двух оборотов руля). Размеры посева маятникового рычага и рулевых рычагов, а также их взаимное расположение выбираются так, чтобы для поворота колес вправо и влево башня должна была повернуться примерно на 37°.

Таким образом, при полностью вывернутых передних колесах в рулевом механизме сохраняется запас хода.

Рулевой механизм должен быть установлен на автомобиль таким образом, чтобы при полностью затянутых болтах 15 крепления картера к лонжерону и рулевой колонки с прокладкой 50, прижать к опоре стойки 45 отверстия в кронштейне крепления 49 рулевой колонки совпадают с фланцевыми гайками, приваренными к подвижной планке 47, размещенной внутри опоры. Возможны случаи, когда из-за деформации кузова при аварии или длительной езде раб не удается добиться совпадения отверстий и требуется применение для установки рулевой колонки. В этом случае необходимо прописать внутренние концы одного или двух лонжеронов втулок 13 и 14, к которым крепится рулевой механизм, и проверить положение колонки.

При деформациях кузова и подрамника автомобиля также бывают случаи, когда при затянутой рулевой колонке и затянутых болтах рулевого картера колонка не будет касаться опоры 45. Для ее устранения необходимо выпилить два отверстия в картере рулевого управления или поставить прокладки нужной толщины между опорой и рулевой колонкой и поставить удлиненные болты.

Неправильная установка рулевого механизма на автомобиль, при которой вал и рулевая колонка могут погнуться, вызовет повышенные усилия на рулевом колесе и в механизме управления коробкой передач, а также ослабление крепления рулевой колонки к кардеру . Кроме того, это вызовет повышенный износ верхнего подшипника рулевого вала. При большом смещении изгиб рулевого вала может вызвать поломку рулевого вала в районе червяка.

При снятии руля С вала нужно предварительно сделать метки на ступице и валу, позволяющие установить руль при сборке в среднее положение.

Ставить руль на вал в среднее положение, определяемое его поворотами вправо и влево, не следует, так как в этом случае спицы руля при движении по прямой не будут располагаться горизонтально.

Для того чтобы снять руль с автомобиля, необходимо сначала снять крышку 61 переключателя сигналов 59. Сделать это нужно тонкой отверткой или, еще лучше, лезвием ножа, вставив их в горизонтальный зазор между крышкой и переключателем около одного из концов пропила со стороны больших секторов Руля, и последующее поднятие конца крышки. При этом одна из пружин 60, удерживающая крышку, будет утоплена внутрь переключателя, и крышка легко снимается. Затем, отвернув два винта 65, снимите переключатель сигналов и основание 66 переключателя сигналов, для чего ввернуты три винта 70 и снимите пружины 73 с корневого выпрямителя ступицы. После этого откручиваем гайку на валу дерева, с помощью специального съемника снимаем руль.

При отсутствии съемника руль можно снять ударом молотка, обязательно только через медную или алюминиевую прокладку, по валу руля, заговорить во избежание повреждения резьбы предварительно заподлицо с валом гайки 69.

Рулевое колесо устанавливается в обратной последовательности. Однако крышки сигнальных выключателей во избежание деформации или поломки пружин необходимо устанавливать в следующем порядке. Необходимо надеть на торец крышки выемку на одну из пружин 60, при этом расположить крышку так, чтобы ее нижний конец был прижат к переключателю сигнала, а второй конец не входил в паз переключателя. Впивая пальцем вторую пружину в прорезь переключателя и, прижимая другой рукой к плоскости переключателя и не отпуская пружины, плавно заматываем крышку на место.

После этого, нажав на крышку, слегка сдвиньте ее в сторону меньшего сектора руля и вставьте зубец на крышке крышки в паз переключателя из большего сектора руля.

Установка крышки на место в другой последовательности или другим способом, например сверху, приведет к деформации или даже поломкам тарельчатых пружин, в связи с чем необходимо строго соблюдать порядок установки крышки в сигнале переключатель.

Башня рулевого механизма соединяется с валом башни с помощью небольших конических шлицов с малым углом конуса на валу и стягивается гайкой с пружинной шайбой. Поэтому для снятия касты необходимо применять специальный съемник. Снимать ударами молоток нельзя, так как это вызовет появление вмятины на ролике вала Тшака, что в дальнейшем приведет к преждевременному износу рабочей пары рулевого механизма.

Одной из причин возникновения постороннего шума или стука в органах управления приводом является возникающий люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то он будет означать угол поворота руля, который не меняет направление движения автомобиля. В узлах рулевой рейки люфт представляет собой технологический зазор, предусмотренный для обеспечения правильного зацепления. Так чем же грозит люфт в рулевой рейке и не будет ли хуже, если его устранить?

Признаки и причины люфта

Для устранения неисправности ее необходимо правильно диагностировать. Появление люфта в механизме управления автомобилем не определяется «на глаз». Но первые признаки заметит водитель автомобиля, а именно:

• Стук в рулевом приводе при проезде неровностей;
• Хруст при повороте колес;
• При отпускании руля машина не держит заданного направления;
• Появление вибраций при езде;
• Щелчки в руле при смене направления;
• Произвольные маневры автомобиля, не зависящие от положения руля.

При диагностике подробно рассматриваем весь механизм и выявляем самые слабые узлы. Причин возникновения очень много, но сводятся они к одной — это появление неисправности во взаимодействии элементов привода управления, например:

• Износ зубчатых колес или зубчатой ​​рейки;
• Неисправности элементов ходовой части — рулевого управления, наконечников, ступичных подшипников;
• Сильно растянутая стойка;
• Несвоевременная замена жидкости в гидравлике;
• Изнашивание зацепления зубчатой ​​планки и «червяка» и др.

Нормально или опасно?

Иногда для диагностики люфта используют специальный прибор — Люфтомер. С его помощью можно выявить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают норму, он подлежит устранению. В правилах дорожного движения приведены самые низкие стандарты для всех типов транспортных средств.

Чаще всего проблема обнаруживается слишком поздно, и это грозит полной заменой всего механизма. Слишком низкий показатель клиренса плохо сказывается на комфорте управления автомобилем. И самая главная опасность — потеря контроля над автомобилем. При сильном отрыве приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «поймать» ее.

Небольшие отклонения от нормы можно скорректировать самостоятельно, но конструктивные особенности Некоторые автомобили предполагают только качественное обслуживание в специализированном автосервисе. Одной из таких услуг в Москве является компания «Напряжение-ремонт РЭКЭК».

Диагностика и ремонт

Для точной диагностики будут специальные стенды и опытный мастер. Стоимость ремонта или цена новой детали достаточно высока, поэтому при диагностике важно не перепутать банальные проблемы ходовой части автомобиля с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, подскажут консультанты нашего автосервиса только после одного звонка к нам.

Никто не будет отрицать тот факт, что хорошее рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и принципиально безотказную работу. Вне зависимости от типа руля, будь то червячный механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надежный и простой в ремонте и регулировке рулевой механизм. У него нет гидроусилителя, тем проще его обслуживание и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем, как на ВАЗ-2114 подтянуть рулевую рейку, стоит учесть предпосылки, которые подскажут, что пора заняться ремонтом или подтяжки.

Лентал

В первую очередь это люфт.

В основном, АвтоВАЗ гарантирует достаточно длительный срок эксплуатации рулевого механизма, а именно десять лет . Однако необходимо понимать, что речь идет об идеальных условиях эксплуатации. Это предполагает ровные асфальтированные дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В нормальных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жесткая эксплуатация автомобиля Приводят к тому, что механизм дает о себе знать намного раньше.

Первые симптомы рулевого механизма на ВАЗ-2114

Первые симптомы неисправности стойки или необходимости подвески понятны:

Последнее можно расценивать как явный сигнал неисправности и может привести к серьезным проблемам во время вождения.

В этом случае, скорее всего, подвеска уже не исправит ситуацию, однако выводы делать рано, можно попробовать отрегулировать. Сделать это можно двумя способами — как на машине, так и граблями.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка уже производится. Постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении зубчатой ​​рейки Устранив тем самым люфты и стуки.

Подтянуть Рейку ВАЗ-2114 своими руками

Чаще всего все работа по подъему сводится только к подбору люфта в редукторе и регулировке руля . В том случае, если износ деталей механизма (втулка, зубчатая рейка, шестерня, глазури и пыльники) критичен, без ремонта и ремонта ремкомплекта не обойтись. Тем не менее, проще всего проверить стойки прямо на машине.

Для регулировки рейки потребуется специальный ключ, который вставляется в регулировочную гайку в корпусе руля. Этот ключ можно сделать самому, но он продается в любом магазине, стоит копейки, и в арсенале он никогда не помешает. Кроме того, это значительно облегчит работу не только при регулировке, но и при разборке рейки, если это необходимо.

Рейка ВАЗ-2114 регулируется следующим образом:

Видео о регулировке рулевой рейки

Выбираем люфт, не прячем инструмент, а совершаем пробную поездку, во время которой оцениваем работу рулевой механизм.
