Где находится и когда необходима замена крана отопителя ВАЗ 2114, как поменять краник печки (видео)

Содержание

  • Где находится деталь

  • Причины замены крана печки

  • Какой краник отопителя выбрать

  • Инструменты и расходные материалы

  • Последовательность действий

    • Видео: Как поменять кран отопителя на ВАЗ 2114

  • Модернизация

Иногда даже очень небольшая деталь способна доставить автолюбителю массу неприятностей. Кран отопителя на ВАЗ 2114 — как раз такая деталь. Если она вышла из строя, менять её придётся незамедлительно, особенно если поломка случилась в холодное время года. О том, как сделать замену своими руками, мы и расскажем в этой статье.

Где находится деталь

Кран системы отопления

Функция крана отопителя проста: регулировать поток антифриза, поступающий в радиатор отопителя. Находится этот кран в кабине, под центральной панелью, слева у ног пассажира. Чтобы до него добраться, придётся снять пластиковую боковую панель.

Причины замены крана печки

  • Окисление. В тёплое время года автовладельцы обычно держат кран закрытым. За несколько месяцев он может окислиться и прикипеть к патрубку так, что повернуть его будет невозможно.
  • Заклинивание. Кран просто вырабатывает свой ресурс, и его детали приходят в негодность.
  • Подтекание. Патрубки крана со временем трескаются, хомуты, которыми они крепятся — ослабевают. Всё это ведёт к утечкам охлаждающей жидкости.

Существует ряд признаков, которые укажут автовладельцу на необходимость замены крана отопителя. Вот самые распространённые из них:

  • Запах антифриза в салоне.
  • Лужа охлаждающей жидкости на коврике перед пассажирским сиденьем.
  • Нестабильная работа отопителя.

Какой краник отопителя выбрать

Каталожный номер краника отопителя автомобиля ВАЗ 2114 — 21088101150. По конструкции краны печек могут отличаться. Они бывают трёх видов: мембранные, шаровые и керамические.

  • Мембранный кран стоит на автомобиле с завода, и высокой надёжностью не отличался никогда. Стоит он не много, однако ставить его ещё раз категорически не рекомендуется.
  • Шаровый кран надёжнее мембранного. Но он металлический, а значит, подвержен окислению. Но есть у него и плюс: прослужит он гораздо дольше мембранного.
  • Керамический кран. У него пластиковый корпус, а запирание жидкости в нём осуществляется двумя керамическими пластинами, плотно подогнанными друг к другу. Следовательно, окисляться там просто нечему. Он дороже всех остальных, но если позволяют средства, покупать следует именно его.

Инструменты и расходные материалы

  1. Новый кран отопителя ВАЗ 2114.
  2. Пустая ёмкость для слива антифриза.
  3. Ёмкость с новым антифризом.
  4. Комплект рожковых ключей.
  5. Плоскогубцы.
  6. Отвёртка крестовая.

Последовательность действий

  1. Автомобиль устанавливается над смотровой ямой, пробка для слива охлаждающей жидкости откручивается, жидкость сливается в подставленную ёмкость.
  2. Капот автомобиля открывается, хомуты на двух патрубках крана отопителя ослабляются крестовой отвёрткой. После этого шланги аккуратно стягиваются с патрубков. Делается это вручную.Ослабляются крестовой отвёрткой

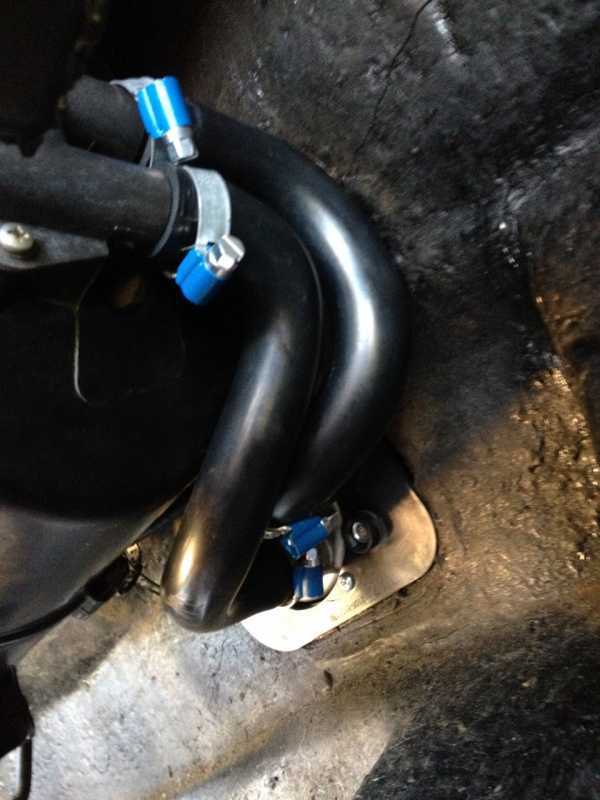

  3. Открывается салон автомобиля. С помощью плоской отвёртки и рожкового ключа на 10 откручивается боковая панель (та, что располагается слева от ног пассажира). Открывается доступ к крану отопителя. На его патрубках есть 2 хомута. Винты на них ослабляются крестовой отвёрткой.Для этого придётся снять боковую панель
  4. Другими концами шланги крана крепятся к радиатору отопителя. Удерживаются они второй парой хомутов. Эти хомуты тоже ослабляются.
  5. После ослабления всех хомутов шланги отсоединяются от патрубков крана и радиатора.

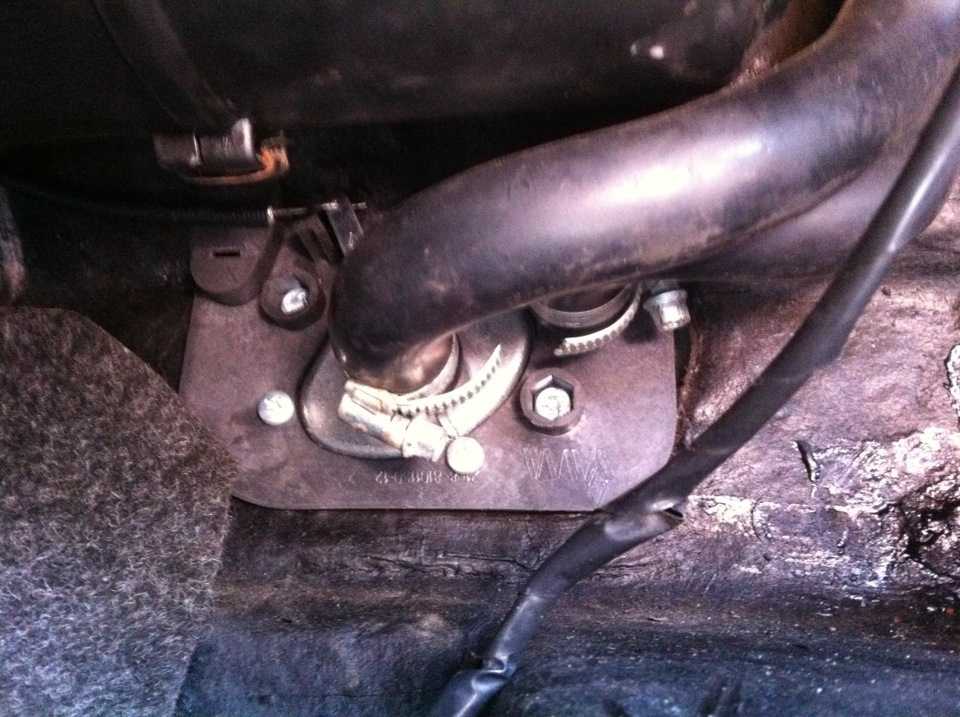

  6. Капот снова открывается, и накидным ключом ослабляются гайки на крепёжных шпильках крана отопителя.Это удобно делать накидным ключом
  7. После удаления гаек кран отопителя снимается (делается это из салона).

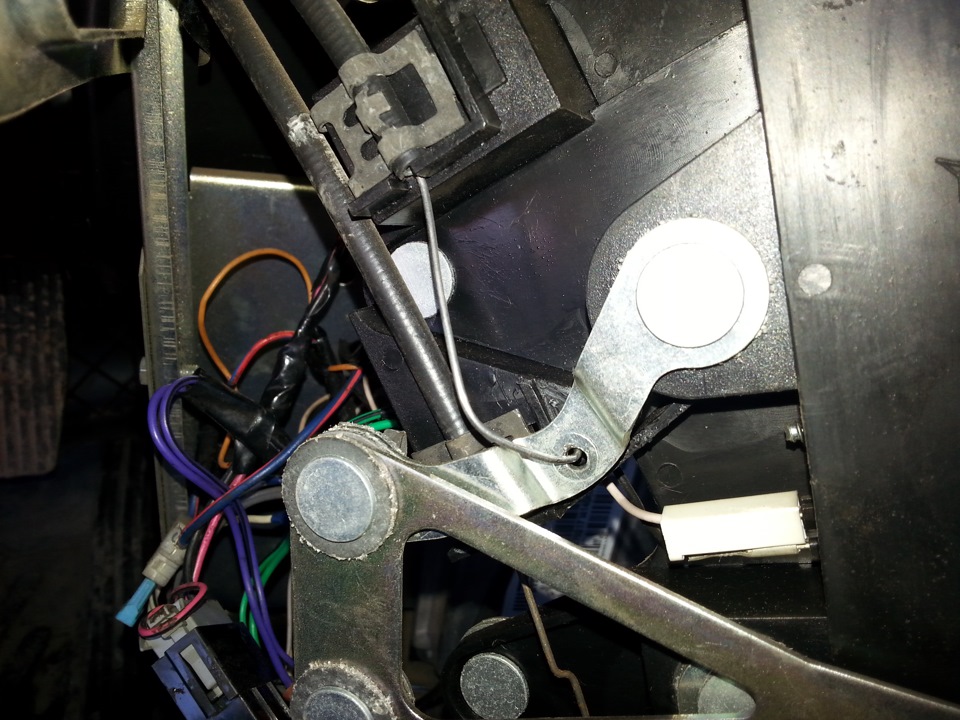

  8. У крана есть тяга. Это трос, который крепится к крану тонкой стальной скобой. Кран удерживается в левой руке, крепёжная скоба разгибается плоскогубцами, тяга отсоединяется.Это удобно делать плоскогубцами

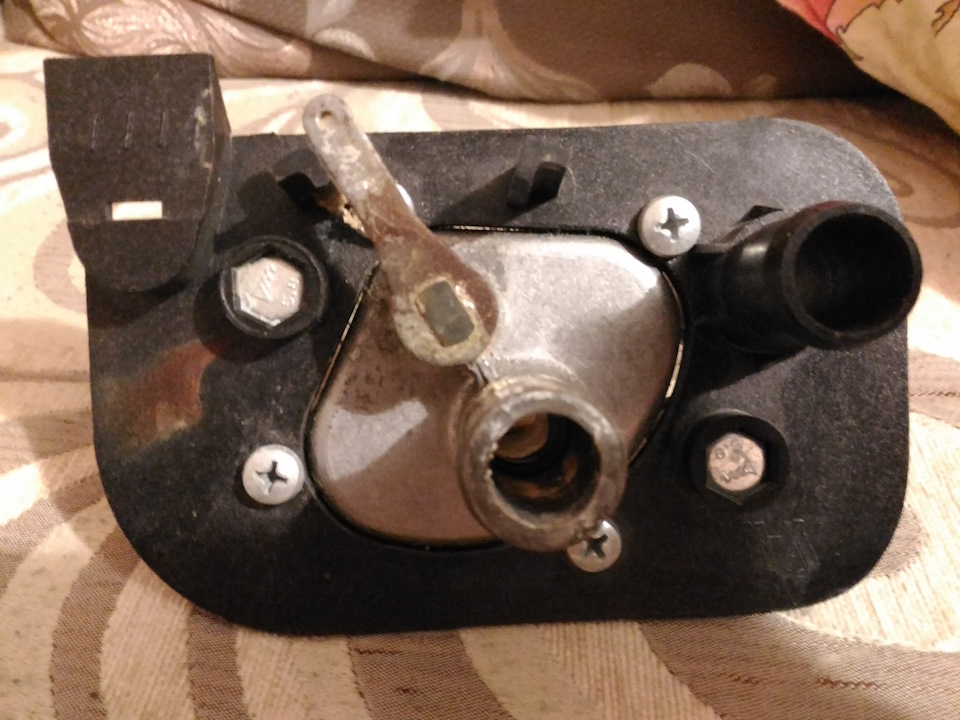

  9. Теперь кран отопителя полностью свободен, он извлекается и заменяется новым. После этого производится обратная сборка всех узлов.Теперь его можно заменить новым

Видео: Как поменять кран отопителя на ВАЗ 2114

Модернизация

Поскольку надёжность конструкции крана отопителя оставляет желать лучшего, автовладельцы ищут решение этой проблемы самостоятельно. Один из вариантов: кран отопителя удаляется из системы полностью, а на его место устанавливается один или два переходных штуцера. Это позволяет навсегда забыть о протечках антифриза в салон. А чтобы была возможность перекрывать антифриз на лето, под капот на патрубки с антифризом устанавливается обычный водопроводный керамический кран (причём популярностью у автовладельцев пользуются фирменные итальянские краны, а не дешёвые китайские). Плюсы такого решения очевидны: система отопления получается очень надёжной. Есть и минус: для открытия крана придётся вначале открыть капот.

Установку крана отопителя прямо в салон машины трудно назвать удачным конструктивным решением, особенно если этот кран не отличается надёжностью. Так что менять эту деталь владельцу ВАЗ 2114 придётся обязательно. Лучшее решение в такой ситуации — не дожидаться, когда антифриз польётся в салон, а поставить новый керамический кран сразу после приобретения автомобиля.

Замена крана отопителя ВАЗ-2114 и других узлов печки + Видео » АвтоНоватор

Неисправные кран, радиатор или вентилятор отопителя ВАЗ-2114 не сулят зимой ничего хорошего – в машине будет холодно. В теплое время года каждый из них будет по-своему привносить в управление авто дискомфорт. Поэтому неисправный узел подлежит замене.

Замена краника отопителя ВАЗ-2114

Заезжаем на яму или эстакаду. Ставим авто на ручник и первую передачу. Сливаем охлаждающую жидкость в подготовленную емкость. Для этого сначала при закрытой крышке расширительного бачка откручиваем сливную пробку на блоке цилиндров двигателя (если крышка бачка герметична и плотно закручена, то антифриз почти не будет течь). Затем вместо сливной заглушки вкручиваем шланг (хорошо подойдет от смесителя) и открываем крышку бачка – охлаждающая жидкость аккуратно, с минимальными потерями и не загрязняясь о двигатель, стечет в емкость.

Ослабляем хомуты патрубков, идущих к крану от двигателя. Зачищаем со стороны двигателя металлической щеткой резьбы 2-х болтов крепления крана к переборке моторного отсека. Затем добросовестно обрабатываем эти резьбы WD-40 или тормозной жидкостью. Это обязательное условие, несоблюдение которого может повлечь серьезные затруднения при откручивании гаек. Оставляем «откисать» грязь и ржавчину на резьбах, а гайки пока не скручиваем.

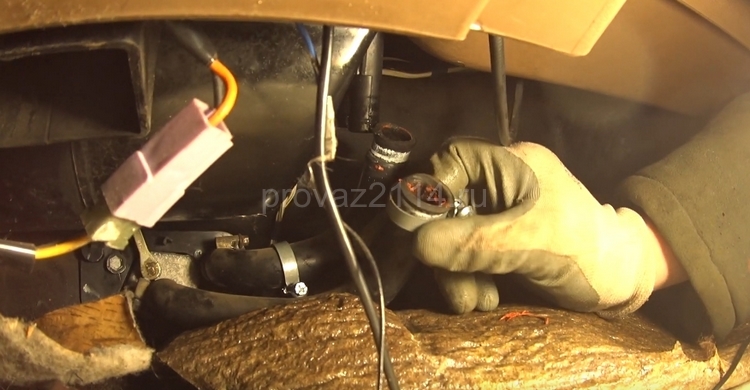

Снимаем патрубки. Переходим в салон. Демонтируем боковую облицовочную накладку торпеды посередине в ногах с пассажирской стороны. Ослабляем хомуты патрубков у крана. Готовим тряпку, чтобы собрать небольшое количество тосола, которое может вытечь на ковролин при снятии патрубков. Отсоединяем патрубки. Возвращаемся под машину. Используя ключ на 10 (торцовый или накидной), откручиваем гайки болтов крепления крана.

Замена вентилятора отопителя ВАЗ-2114

В салоне под рулем, используя ключ на 10, откручиваем гайку крепления отопителя к кузову и снимаем с шпильки клемму провода «массы» двигателя вентилятора (в черной изоляции), а затем отсоединяем разъем провода «плюса» питания.

Снимаем воздушный фильтр салона, расположенный под лобовым стеклом посередине. Откручиваем крестообразной отверткой 5 саморезов крепежа воздухоприточных боковых решеток. Извлекаем решетки. Отвинчиваем 4 самореза крепления защитного кожуха, который затем вынимаем. Отворачиваем 2 винта крепежа вентилятора к основанию отопителя.

Вытягиваем через резиновый уплотнитель из салона провода питания электродвигателя. Выводим вентилятор из его корпуса (коробки воздухопритока). Убираем с кожуха вентилятора уплотнитель. Поддеваем плоской отверткой защелки кожуха, который разъединяем на 2 части. Освободив 2 крепежные скобы, снимаем крышку двигателя и извлекаем электродвигатель вместе с рабочим колесом.

Замена радиатора отопителя ВАЗ-2114

Сливаем охлаждающую жидкость как описано в п. 2 для замены крана. Снимаем бардачок, состоящий из трех частей и боковые панели в ногах пассажирского места. При этом необходимо откручивать абсолютно все винты их крепления, которые видны. Следует не пропустить крепления к полу (2 винта по бокам, с левой и правой стороны панели снизу возле ЭБУ) и 2 самореза у стойки пассажирской двери. Еще один спрятан под заглушкой в верхнем левом углу панели возле кнопок.

Откручиваем все винты крепления тросиков с пассажирской стороны – справа и слева ближе к середине салона (здесь самые «трудные» – 3 шт). Тянем основную панель со стороны пассажира аккуратно на себя. Если она идет с трудом, то следует проверить все ли крепления откручены. Можно дополнительно снять с регулировок заслонки и печки пластмассовые наконечники.

Когда панель отойдет от кузова, необходимо в появившуюся щель подставить какой-нибудь предмет (например, пластиковую бутылку). Подставляем под радиатор какую-нибудь посуду побольше, чтобы не залить потом вытекающим из радиатора и системы тосолом пол.

Ослабляем хомуты патрубков. Освобождаем радиатор от патрубков и ждем, пока антифриз не перестанет вытекать. Откручиваем все гайки крепления радиатора к кузову.

Снимают радиатор вдвоем – понадобится помощь одного человека. Кто-то один приподнимает панель насколько можно выше, а второй в это время извлекает радиатор – вытягивает вниз, поворачивает и тянет на себя.

Новый радиатор ставят в обратной последовательности. После установки радиатора не следует сразу приступать к монтажу панели и бардачка.

Сначала необходимо проверить герметичность всех соединений – заливаем в систему охлаждающую жидкость и запускаем двигатель.

  • Автор: Михаил
