Для работы нам пригодится стандартный набор головок, ключ для ролика (но можно и без него), набор ключей и отверток. И, конечно, новый ролик и ремень.

Если все готово, поехали:

1. Снимаем передний кожух привода ГРМ, два винта сбоку, один по центру кожуха.

2. Отпускаем натяжной ролик накидным ключом на 17.

3. Ослабляем приводной ремень генератора, отпустив гайку и распустив натяжитель.

4. Вывешиваем передок справа, снимаем колесо. Локер можно снять, но если очень спешим, можно и не снимать.

5. Откручиваем два винта крепления металлического брызговика двигателя.

6. Выставляем коленвал и распредвал по меткам, указанным на фото.

7. Откручиваем болт крепления шкива коленвала. Для этого стопорим маховик, удалив резиновую заглушку на картера КПП и вставляем между зубьев плоскую отвертку. Как вариант, включаем первую передачу, упираем доску одним концом в педаль тормоза, вторым в сидушку, или куда получится.

8. Ни в коем случае не стопорим коленвал отверткой через передний шкив. Во-первых, можно повредить датчик положения коленвала, во-вторых, эффективность от такого клина будет никакой.

9. Снимаем ролик и ремень.

10. Проверяем установку распредвала и коленвала по меткам, в том числе, по метке на маховике и картере сцепления.

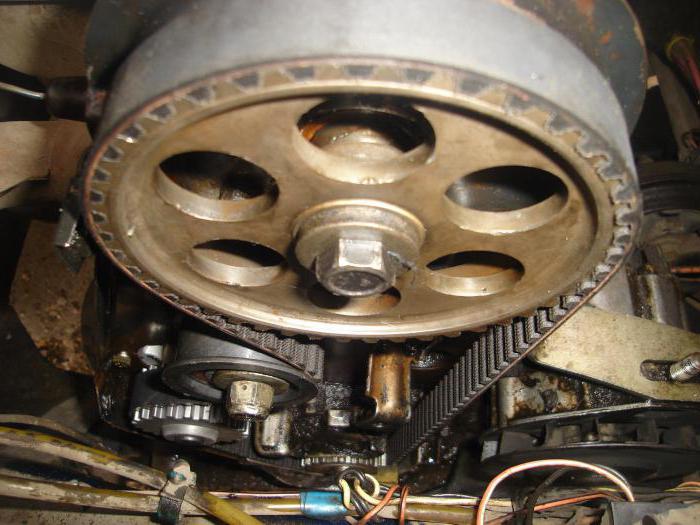

11. Надеваем новый ремень сначала на коленвал, затем на распредвал, потом на помпу и на натяжной ролик.

12. Натягиваем ремень с помощью спецключа, затягиваем гайку. В натянутом состоянии ремень должен свободно выворачиваться на 90° двумя пальцами с легким усилием на длинной ветви (от распредвала до коленвала). Перетянутый ремень выведет из строя помпу, быстро износится и угробит ролик раньше срока.

Перед установкой кожуха привода ГРМ, проверяем, как ведет себя новый ремень. Для этого запускаем двигатель, наблюдаем за ремнем. Он не должен смещаться на шкивах и при подталкивании отверткой должен возвращаться в исходное положение.

Post Views: 4 097

lada.i-love-mycar.com

Установка ремня грм на ваз 2115 8 клапанов. Выставляем метки: пошаговая инструкция

Здравствуйте, сегодня мы расскажем Вам, как самому снять и заменить ремень ГРМ и натяжной ролик ремня ГРМ на ВАЗ 2113, 2114, 2115. Ремень ГРМ служит в среднем 50-60 тыс. км, больше лучше не ездить. Если у Вас двигатель имеет 8-клапанов, то даже при обрыве ремня ГРМ ничего страшного не произойдет, отделаетесь только заменой самого ремня, а если у вас 16-клапанный двигатель, то при разрыве ремня ГРМ у Вас может загнуть клапана, а может случится и еще что-то похуже. Если при работе двигателя Вы слышите посторонний шум со стороны ремня ГРМ, значит начал шуметь ролик натяжителя и его придется менять. Время от времени необходимо проверять состояние ремня ГРМ, если на нем появились трещины или ремень растянулся, то его так же нужно менять.

Итак приступим к процессу снятия и замены ремня ГРМ. Для начала откручиваем болты крепления защиты ремня ГРМ, 2 болта на задней части крышки и один на боковой стороне

Теперь нужно снять ремень генератора, для этого ослабьте болт натяжения ремня генератора и снимите ремень.

После этого поворачиваем болт шкива генератора по часовой стрелке до тех пор, пока метка на шкиве распределительного вала не совпадет с меткой на задней крышке ремня привода

Теперь фиксируем отверткой или чем-то еще шкив коленвала и откручиваем болт шкива ремня генератора, снимаем шкив

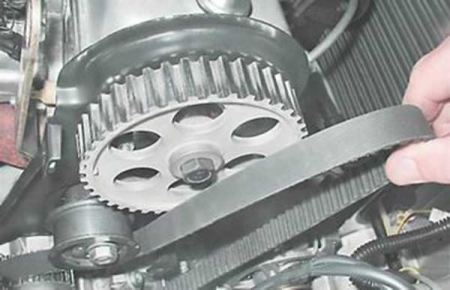

Потом откручиваем болт натяжителя ремня ГРМ и снимаем ремень ГРМ

Соберите все в обратной последовательности. После этого проверьте натяжение ремня, он должен поворачиваться на 90 градусов, если этот показатель больше или меньше, то ослабьте ролик натяжителя и отрегулируйте натяжение.

Специалист на СТО или бывалый автолюбитель, который уже несколько раз выполнял данную процедуру, сможет заменить ремень ГРМ за несколько минут. Другое дело автовладелец, который столкнулся с этим впервые и не знает, как выставить метки ГРМ на ВАЗ 2114. В этом случае процесс займет куда больше времени.

При этом, чем лучше человек знает саму схему работы двигателя и функции, которые выполняет заменяемая деталь, тем ему легче будет разобраться в особенностях и тонкостях замены. Поэтому давайте разберемся с теорией.

Что такое ГРМ?

ГРМ он же газораспределительный механизм – это деталь, отвечающая за синхронизацию фаз впрыска и газораспределения в силовом агрегате машины. Чтобы вся система работала, как единое целое, необходимо совместить специальные метки, являющиеся точкой ручной синхронизации газораспределения.

Наиболее часто они сбиваются при замене ремня ГРМ или его разрыве на работающем двигателе. Если не перепроверить совпадение меток, то двигатель будет работать неправильно, а значит, придется снова снимать ремень и все настраивать.

ПРИМИТЕ ВО ВНИМАНИЕ! У ГРМ есть две пары меток, одна из которых находится на шкивах, а вторая возле блока. Они должны совпасть при крайнем верхнем положении первого или четвёртого цилиндра.

Процесс подготовки

Данная процедура производится достаточно просто, но до того как выставить метки на ВАЗ 2114 и для полного удобства, вам понадобится помощник и небольшая подготовка.

Итак, чтобы все прошло быстро необходимо:

1. 1. Находим ровную поверхность, позволяющую легко зафиксировать машину, чтобы она не покатилась (ставим башмак под левое заднее колесо).

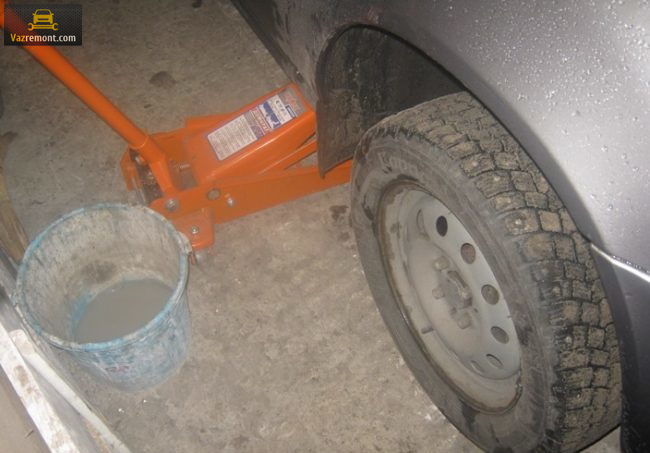

   2. Срываем крепления на правом колесе и поднимаем автомобиль домкратом так, чтобы колесо свободно снималось.

1. Откручиваем все крепежи и окончательно демонтируем колесо.

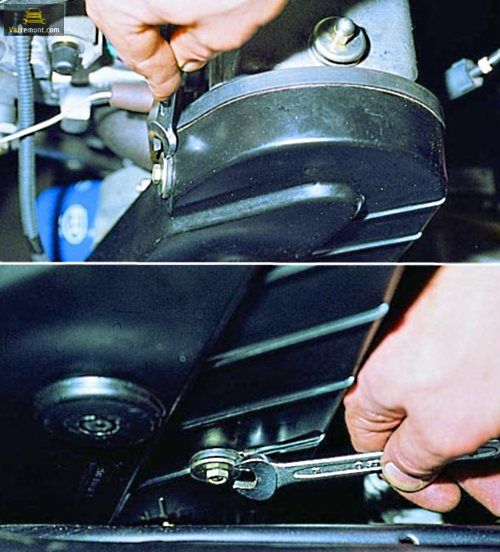

2. Полностью снимаем защиту ремня, для этого понадобится ключ на 10, которым вы открутите 3 болта с головкой, на этом этап подготовки считается оконченным, теперь можно смело приступать к работе.

ВАЖНО! Некоторые считают, что если при замене самого ремня зафиксировать положение валов, то дальнейшую регулировку производить не нужно, это не совсем правильно. Грамотный автолюбитель вместе с ремнем ГРМ меняет еще и регулирующий натяжение ролик вместе с сальником на коленвале. Первый — имеет свойство быстро изнашиваться и оставляет вероятность порвать совсем новый ремень, а второй это просто болезнь всего семейства ВАЗ, со временем он подтекает и машина начинает «кушать» масло.

toyota-cluber.ru

Замена Ремня Грм Ваз 2115 Инжектор – Автоновости и советы по ремонту автомобиля

Замена ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Ремень Газо-Распределительного Механизма нужен для того чтобы синхронизировать работу двигателя, если его убрать то автомобиль просто не заведётся или если он работал и ремень порвался или же слетел, то двигатель сразу же заглохнет (Не на всех автомобилях будет так, если двигатель загибает клапана, то он не то чтобы заглохнет, а ещё и клапана загнёт, но к 8-ми клапанным автомобилям семейства Самара 2 это уже не относиться, потому что на них не загибает клапана), поэтому ремень нужно либо вовремя менять, просто если он порвётся в дороге, то вы уже никуда на автомобиле не уедете, но даже бывают случаи когда новый ремень рвётся или же слетает (Это от качества ремня зависит и от помпы, вить если она заклинит то ремень так же либо слетит, либо же порвётся), поэтому это расходная вещь, да и вообще рекомендуем новый ремень всегда возить с собой в багажнике, произвести его замену не так то долго (Если первый раз делаете, то за час, за два управитесь скорее всего) но вот больше всего пугает тот факт, что при его деформации машина полностью обездвижевается и если вы будете далеко от дома и вас случиться что то с ремнём ГРМ, то на автомобиле вы уже никуда не доедете, только на буксире.

Ремень ГРМ заменяется при условии что у вас есть следующие инструменты: Во-первых обязательно понадобиться вам накидные ключи, так же торцевой ключ пригодиться «на 10», монтажная лопатка (В автомагазине продаётся по приемлемой цене, но вместо неё так же толстую прочную отвёртку можно будет использовать), ну и специальный ключ для поворота натяжного ролика нужен будет (Кстати вместо него ещё два сверла тонких можно будет использовать и отвёртку), кстати ещё воротком запаситесь с накидными головками!

Ремень скрыт под крышкой от загрязнения и прочего мусора, данная крышка под которой он скрывается пластмассовая и снимается легко, отворачиваются болты её крепления и после чего она снимается (Об этом чуть позже), как только крышка будет снята, перед вашими глазами будет весь механизм ГРМ виден (Кроме поршней, их шатунов, клапанов и т.д., просто эти вещи в самом блоке цилиндров находятся), для наглядности чуть ниже мы разместили фото, на котором отчётливо виден сам ремень ГРМ (Указан красной стрелкой), а так же шкив распредвала мы на фото указали синей стрелкой, помпу тоже указали зелёной, тот самый натяжной ролик благодаря которому натяжение у ремня и регулируется (Указан жёлтой стрелкой), ну и всё на этом, поэтому самые главные детали с которыми вам придётся столкнуться по мере замены ремня запомните, они вам ещё в будущем пригодятся.

Когда нужно менять ремень ГРМ?

Вообще было бы хорошо поглядывать на него раз в тысяч 15-20, по другому когда именно нужно будет менять ремень вы не поймёте, потому что на него визуально нужно взглянуть и если вы на нём найдёте следы масла, следы износа самой зубчатой поверхности ремня (Это та которая одевается на все шкивы и держится ремень за счёт этого), либо же различного рода трещины, складки, отслоения резины и другие дефекты, то в этом случае ремень подлежит обязательной и незамедлительной замене, чтобы взглянуть на него, как мы уже говорили ранее придётся крышку снять (Объяснения как она снимается, даны в пункте 1 ниже), а рекомендацию которую даёт завод (Они рекомендуют раз в 60.000 тыс. км. производить замену ремня ГРМ) вообще не рекомендуем соблюдать, потому что все ремни разные и один ремень может отходить 60.000 тыс. км., а другой даже и 40.000 тыс. км., не отходит.

Как заменить ремень ГРМ на ВАЗ 2113-ВАЗ 2115?

1) В начале с крышки нужно будет начать которая закрывает ремень ГРМ от попадания на него грязи и различного рода воды и смазок, снимается данная крышка следующим образом, берётся гаечный или же накидной ключ (Чем вам удобней то и берите) и выворачиваются три болта крепления крышки (На фото ниже уже болты вывернуты все), если взглянуть на фотографии то на ней можно увидеть что болты присутствуют сбоку и тем самым удерживают крышку и ещё один в самой центральной части находиться, поэтому как только вы их отвернёте, то в таком случае снимите полностью крышку с двигателя автомобиля.

2) Теперь обесточить автомобиль придётся, скинув для этого клемму минус с аккумуляторной батареи и после чего снять ремень генератора будет нужно, более подробно о том как автомобиль обесточить, а так же о том как снять ремень генератора с двигателя автомобиля, читайте в статье: «Замена ремня генератора на ВАЗ», кроме того ещё выставите поршень четвёртого и первого цилиндра в ВМТ это Верхняя Мертвая Точка (Проще говоря это когда оба поршня полностью ровно и без углов вверх стоят), о том как это сделать, читайте в статье: «Установка поршня четвёртого цилиндра в ВМТ на автомобиле».

3) Затем возьмите в руки гаечный ключ «на 13» и с его помощью ослабьте чуть-чуть гайку которая натяжной ролик крепит (Ослабляйте до того, пока ролик не начнёт вращаться), после ослабления (Ролик вить выполнен в овальной форме, а не круглый как те же самые шкивы распредвала и коленвала к примеру) поверните ролик рукой таким образом, чтобы ремень ослабился и как только ролик будет повёрнут, возьмитесь за ремень и аккуратно после чего снимите его со всех роликов и шкивов на которых он находиться (Начинать ремень нужно сверху, со шкива распредвала, но всё же совсем со всех шкивов вам его снять не удастся, потому что он внизу на шкиве коленвала будет сидеть, поэтому только в верхней части ремень освободите).

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Порвался ремень ГРМ на ВАЗ 2114. Заменить ремень ГРМ можно самому, ничего сложного в этом нет. Как заменить…

Замена ремня ГРМ 8 клапанный двигатель ВАЗ 2114, 2115. Выставление зажигания по меткам.

Смотрите как просто даже для новичков заменить ремень грм на ваз 2115,14,13, на 8-ми клапанном движке.В каком…

4) Следом снимите переднее по ходу машины правое колесо (О том как снимать правильно колёса, читайте в статье: «Правильная замена колёс на современных автомобилях»), после его снятия, берите вороток с накидной головкой или же любой другой ключ которым можно будет отвернуть болт крепления шкива привода генератора (Шкив указан красной стрелкой), но так просто этот болт вы не выкрутите (Читайте Примечание, там описано как этот болт вывернуть можно) потому что шкив будет просто напросто крутиться, кстати синей стрелкой указан тормозной суппорт для того чтобы вы лучше понимали где этот шкив располагается.

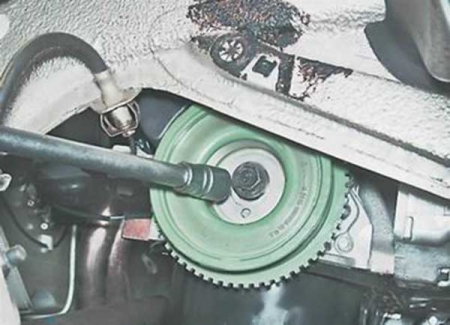

Болт этот выкручивается с помощью второго человека (Помощника) и при помощи монтажной лопатки (Или же толстой отвёртки с прямым лезвием), делается всё следующим образом, вынимается из левой стороны (По ходу движения автомобиля) картера сцепления заглушка (Указана красной стрелкой), после того как она вынута, вставляется либо же монтажная лопатка, либо же толстая отвёртка своим лезвием между зубьями маховика (Зубья маховика указаны синей стрелкой) и маховик таком образом удерживается от проворачивания (Силу применить придётся, но только не переборщите всё в меру и кстати это делает всё помощник), а вы как раз таки в это время выворачивайте болт который шкив привода генератора и крепит, как только болт будет вывернут, снимите шкив и отложите его в сторонку!

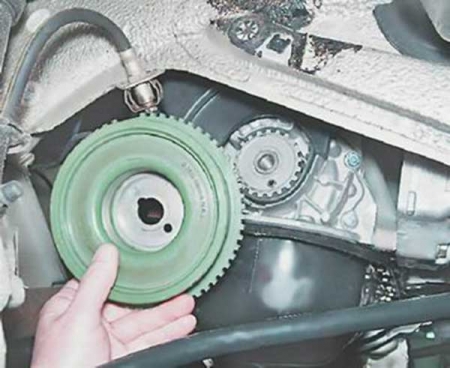

5) После того как шкив привода генератора будет убран, вам откроется прекрасный доступ к шкиву коленвала (Указан стрелкой данный шкив на фото ниже), но кроме того что доступ к шкиву вам освободиться и ещё ко всему этому доступ к ремню ГРМ будет доступен (В самый последний момент ремень снимается с самого нижнего шкива, а именно шкива коленвала и при установке нового ремня кстати установка происходит так же с нижнего шкива и плавно переходит на верх), поэтому снимайте оставшуюся нижнюю часть ремня с нижнего шкива как это на фото показано и тем самым полностью снимите ремень ГРМ с двигателя автомобиля.

Когда ремень будет снят, на будущее хотя 8 клапанных автомобилей семейства Самара 2 это и не касается, но всё же, не имейте привычки прокручивать шкивы (Шкив коленвала и шкив распредвала) когда ремень не будет установлен, просто тем самым вы сбиваете фазы газораспределения (Хотя их легко настроить, для этого просто по меткам шкив распредвала и маховик выставить нужно вот и всё), а если вы будете стоять и крутить шкив распредвала к примеру на 16 клапанной приоре, то там сразу клапана встретятся с поршневой группой и их может немножко под загнуть, поэтому будьте аккуратны с такими автомобилями и опять же напомним, не нужно иметь привычки крутить шкивы когда ремень ГРМ снят с двигателя автомобиля!

1. Устанавливается всё в обратной последовательности но с соблюдением кой каких нюансов, во-первых рекомендуем вам очистить от грязи все шкивы (Натяжной ролик тоже) и ещё от различного рода смазки так же рекомендуем их очистить, которая со временем попадает на них, после очистки можно все шкивы и сам натяжной ролик обезжирить при помощи уайт-спирита к примеру и приступить к установке после чего, для этого установите ремень в начале на самый нижний шкив (На шкив коленвала) и после этого оденьте его на самый верхний шкив (На шкив распределительного вала), но когда будете одевать он будет прогибаться, поэтому сами руками его натягивайте и следите за тем чтобы он ровно встал и шкивы от этого не перекосило, как только ремень оденете вы, сразу посмотрите на все метки и убедитесь что они совпадают (Обязательно должны метки совпасть, в противном случае повторите установку ремня снова) и вот только после всех проделанных операций, установите ремень на натяжной ролик (см. фото 1), после чего переберитесь вниз и установите на своё место шкив привода генератора, обязательно следите за тем чтобы отверстие на шкиву которое указано под буквой А, совпало с установочной втулкой которая указана буквой Б на втором фото, если у вас ко всему этому есть ещё динамометрический ключ (Это очень удобная вещь если вы ещё не знаете что это такое, благодаря нему можно все болты и гайки затянуть с определённым моментом не перетянув их при этом) то с его помощью закрутите болт который крепит шкив привода генератора, момент его затяжки составляет 99–110 Н·м (9,9–11,0 кгс·м), после затяжки болта переходите к регулировки ремня ГРМ на автомобиле, для этого вставьте два сверла или же самореза в два отверстия которые присутствуют на натяжном ролике (см. фото 1, там эти отверстия указаны стрелками), вообще по сути в эти отверстия должен вставляться специальный ключ но не у всех он есть, поэтому мы рассматриваем альтернативный способ натяжения ремня, а именно как мы уже сказали ранее, вставляете два винта и между ними вставляете отвёртку (Или ещё что ни будь, см. фото 3), после чего отвёрткой против часовой стрелки поверните натяжной ролик и как только ремень хорошенько натянется, затяните полностью и до упора гайку, которая натяжной ролик крепит (Так же смотрите фото 3), вот в этом и заключается вся регулировка, ну и в завершение убедитесь что вы её выполнили правильно, убедиться очень легко, просто рукой поверните ремень именно в средней части где он находится между шкивом коленвала и шкивом распредвала с усилием в 1.5-2 кг и если он развернётся примерно на 90° (см. фото 4) то ремень отрегулирован правильно, в противном случае повторите его регулировку при помощи натяжного ролика и специального ключа или же двух винтов и отвёртки.

Именно это натяжение у ремня и должно быть, если вы его вдруг сильно перетяните или не дотяните, то в обоих случаях ничего хорошего из этого не выйдет, к примеру если ремень перетянуть, то вскоре натяжной ролик, сам ремень и помпа выйдут из строя, если же вы не дотяните его, то он при езде на высоких оборотах перескочит с зубьев шкивов и тем самым нарушиться регулировка фаз газораспределения, а нарушенная регулировка приводит в первую очередь к неправильной работе двигателя на холостом ходу, да и вообще автомобиль толком ехать не будет!

2. Когда всё будет установлено на свои места, обязательно всё просмотрите, просмотрите чтобы все метки совпали между собой, ну и ремень генератора так же установите и натяните его, как всё это сделать (Регулировка ремня генератора к примеру) описано в других статьях на которые даны ссылки в этой статье, на которые вы и переходили когда снимали некоторые детали с автомобиля.

Очень коротко и ясно увидеть процесс замены ремня ГРМ на автомобиле, вы можете в видео-ролике который расположен чуть ниже, кроме того обязательно этот ролик вам рекомендуем посмотреть, потому что в самом конце начиная с 4:26 минуты там описывается одна очень важная вещь, которую мы в статье не указали (Не посчитали нужной просто, вить в ролике же эта информация есть), а связана она с крышкой ремня ГРМ и втулками которые в ней находятся.

Ещё один ролик но уже более подробный с рассказами о том как поменять ремень на автомобиле, показан чуть ниже, с ним тоже ознакомьтесь если у вас возникли какие то проблемы по мере прочтения статьи и если вы что то не поняли!

5net.ru

замена ремня ГРМ своими руками

На автомобиле ВАЗ 2115 замена ремня ГРМ производится так же, как и на остальных переднеприводных моделях этой марки. Ремонт может осуществляться самостоятельно, главное – это установить все шкивы по меткам. Если учесть тот факт, что на 15-й модели ВАЗ не устанавливались моторы с 16-ю клапанами, можно говорить об относительной простоте проведения замены. Прежде чем начинать ремонт, нужно изучить теорию – последовательность, особенности.

Когда нужно менять ремень?

Первый, самый неприятный случай – это обрыв ремня. Случается это нередко, поэтому желательно иметь запасной в багажнике. Причина обрыва – это чрезмерное натяжение, выработка шкивов, превышение срока эксплуатации, а также недостаточная надежность ремня. Перед тем, как заменить ремень ГРМ на ВАЗ 2115, нужно оценить его внешний вид и время эксплуатации.

Если он прослужил более двух лет или свыше 45 тыс. км пробега, обязательно проводите его замену. Дело в том, что у него максимальный срок службы 60 тыс. км пробега. Но если машина уже «в возрасте», лучше этот показатель снижать, так как общее техническое состояние всех узлов и агрегатов довольно печальное. Соответственно, ременная передача будет сильнее изнашиваться.

Что еще менять с ремнем?

Нужно сразу упомянуть о том, что помпа системы охлаждения и антифриз имеют срок службы не более 90 тыс. км пробега или максимум 3 года эксплуатации. При ежегодном пробеге в 30 тыс. км все присадки из антифриза испаряются, что приводит к ухудшению охлаждения. Что касается помпы, то она разбивается, ее шкив приобретает люфт, в результате чего ремень при работе немного сползает.

Также обязательно производится установка нового натяжного ролика. Срок его эксплуатации такой же, как и у ремня. Если он выходит из строя, то со стороны ГРМ появляется посторонний звук, говорящий о неисправности ролика ВАЗ 2115. Замена ремня ГРМ подразумевает под собой установку нового натяжного ролика. В том случае, если имеется износ шкивов (или их срок эксплуатации перевалил отметку в 120 тыс. км. пробега), желательно их тоже заменить. В противном случае новые ремни будут быстрее изнашиваться, и возможен обрыв.

Инструменты для ремонта и подготовка

На самом деле, быстрая замена ремня ГРМ ВАЗ 2115 возможна в том случае, если у вас есть опыт и инструмент. Вам потребуется:

1. Ключ на «10».
2. Ключ на «17».
3. Специальный ключ для натяжного ролика.
4. Домкрат.
5. Ключ на «19».

Вот и все, теперь можно начинать замену. Если поломка застала вас в пути, но имеется запасной ремень, не отчаивайтесь, через несколько минут вы запустите двигатель и продолжите движение. На восьмиклапанных моторах, как правило, обрыв происходит без последствий. Процедура разборки:

1. Ослабьте болты крепления правого колеса к ступице.
2. Поднимите правую сторону при помощи домкрата. Желательно зафиксируйте левую заднюю часть и выжмите ручной тормоз.
3. Выкрутите болты с пластиковой крышки, прикрывающей отсек с ремнем ГРМ.
4. Ослабьте гайку крепления ролика.
5. Ослабьте и снимите ремень генератора.
6. Выкрутите болт со шкива коленвала.
7. Снимите ремень ГРМ.

Установка нового ремня ГРМ

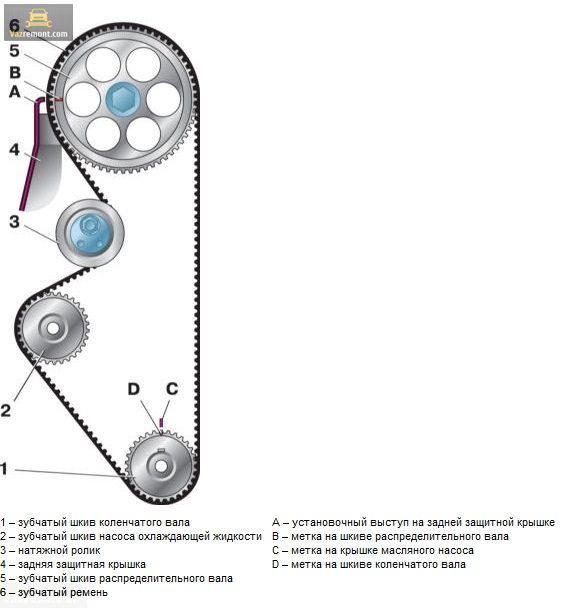

Когда на автомобиле ВАЗ 2115 замена ремня ГРМ производится, важно располагать правильно метки. Они находятся в трех местах:

1. На шкиве распредвала и головке ДВС.

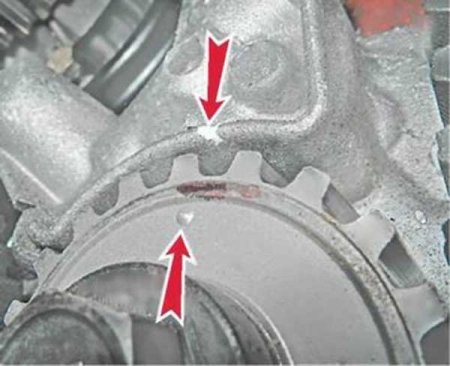

2. На шкиве коленвала и блоке ДВС.

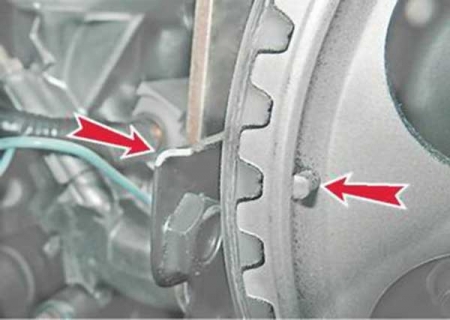

3. На маховике и пластине, прикрученной к блоку двигателя.

Последние метки можно увидеть только в том случае, если вытянуть резиновую заглушку из картера сцепления. Для установки нового ремня сначала нужно все шкивы разместить по меткам. Затем ставите ремень, но учтите, что при натяжке произойдет небольшое смещение и может измениться момент зажигания. Далее производится сборка в порядке, обратном разборке. На автомобиле ВАЗ 2115 замена ремня ГРМ проведена успешно. Собираете все, устанавливаете крышку, стараясь не потерять резиновый уплотнитель. Он позволяет избежать попадания пыли и воды в отсек ремня газораспределительного узла.

fb.ru

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!

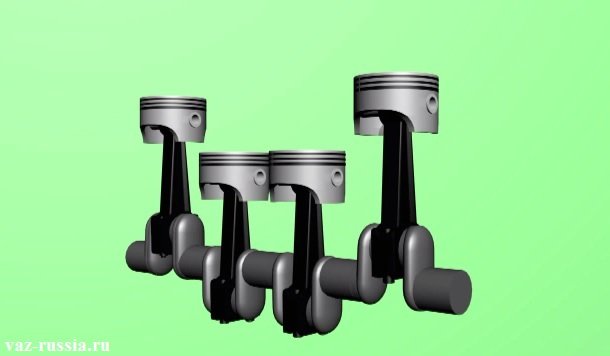

Фазы газораспределения – благодаря данным фазам двигатель работает синхронно и у него нет нарушений в работе, если же фазы газораспределения сбить, то либо поршень будет доходить до верхней точки не в тот момент когда надо, либо же клапан будет запаздывать, в связи с этим будет очень ярко выраженная работа двигателя с перебоями на холостом ходу, ну и толком двигатель ехать не будет, поэтому чтобы такого не произошло, фазы газораспределения всегда должны быть выставлены по меткам и двигатель тем самым будет правильно и синхронно работать, кстати когда по меткам всё выставляется (Распредвал, коленвал) то у вас автоматически все детали Газо-Распределительного Механизма встают в «ВМТ – это Верхняя Мёртвая Точка» и в «НМТ – это Нижняя Мёртвая Точка», вот к примеру, вы выставили коленчатый вал по меткам, то поршни первого и четвёртого цилиндра у вас автоматически поднимутся до самого конца и будут находиться в ВМТ, а поршни третьего и второго цилиндра опустятся и будут находиться в НМТ, чтобы вы наглядно увидели как это выглядит со стороны, посмотрите на фото чуть ниже, на котором те самые поршни расположены как мы и сказали в этой статье (То есть одни в НМТ находятся, а другие Верхнюю точку занимают).

Примечание!
Чтобы произвести данную установку, много инструментов не понадобиться, конечно же если у вас всё нормально выставлено, в том случае если у вас фазы все сбиты (То есть метки не равномерно стоят, к примеру метка на распредвалу совпадает, а на коленвале нет) то и инструментов больше нужно будет, потому что ремень ГРМ снимать придётся, в общём, для проведения всех работ запаситесь: Накидными ключами, гаечными ключами, отвёртками, а так же винтами небольшими или вместо винтов свёрла тонкие можно взять, воротком с накидными головками можно ещё запастись, ну и всё на этом, если вам просто нужно будет выставить всё по меткам то даже и отвёртки со свёрлами будут не нужны (Это в случае если вы ремень ГРМ будете снимать), накидных ключей и гаечных будет достаточно, кстати забыли совсем, ещё торцевыми запаситесь если они у вас есть (Их вместо воротка с накидными головками использовать можно)!

Краткое содержание:

Когда нужно устанавливать фазы газораспределения по меткам?
Если в думаться в вопрос, то фазы газораспределения обязательно нужно устанавливать и устанавливается всё это с завода (И вы сами можете установить их), вить как мы уже сказали ранее, если фазы будут не выставлены по меткам (К примеру шкив распредвала выставлен, а шкив коленвала отклонён от метки) то автомобиль начнёт плохо ехать (Разгоняться кой как будет, но это всё зависит от того на сколько фазы нарушены, к примеру если метки очень сильно отклонены друг от друга, то автомобиль вы вообще не заведёте) и у него появиться неустойчивая работа на холостом ходу, сбиваются фазы от меток только в некоторых случаях, а именно из-за неправильной установки ремня ГРМ они могут сбиться (Поэтому если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и с ездой или если вообще автомобиль не заводиться, то скорее всего тут всё дело в нарушенных фазах газораспределения и их нужно будет выставить заново и правильно), а так же если ремень сильно ослабел (Со временем он слабнет) то при езде на высоких оборотах, он может перескочить с зуба на другой зуб, в связи с чем опять фазы будут нарушены и автомобиль будет работать не так как он должен.

Примечание!
Кстати в некоторых случаях фазы газораспределения по меткам выставляются в связи с проведением ремонтных работ, вот к примеру вы снимаете ремень ГРМ и чтобы опять его нормально поставить, нужно всё по меткам поставить и когда ремень уже будете надевать, то вы никак не ошибётесь в установки фаз газораспределения, вить по меткам то всё выставлено и ремень вы так же оденете не сбив фазы при этом, а если не обратите на это своё внимание и фазы газораспределения перед снятие ремня ГРМ не будете устанавливать по меткам, то при установки нового ремня будет большая вероятность того что фазы чуть-чуть всё же собьются!

Как произвести установку фаз газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

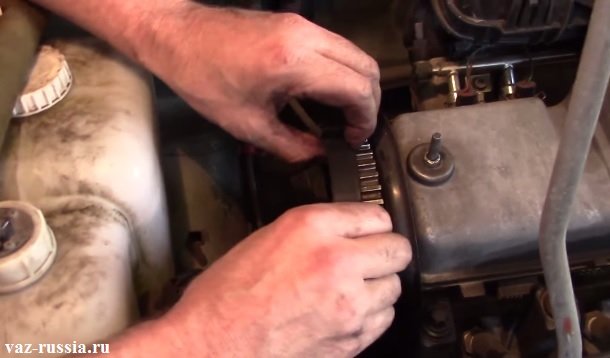

1) Как мы уже сказали ранее, если вам просто нужно установить метки при условии что фазы у вас нормально настроены перед снятие ремня ГРМ к примеру, то всё это делается легко и быстро, но вот если же у вас эти метки не совпадут, то после этого уже принудительно придётся снять ремень ГРМ и все эти метки настроить, в начале объясним как всё по меткам выставить и тем самым вы убедитесь настроены ли у вас фазы газораспределения нормально или есть отклонения, приступим к работе, в начале нужно будет снять крышку которая закрывает механизм ГРМ и уже после этого всё ставить по меткам, крышка снимается следующим образом, отворачиваются все болты которые её крепят (Всего в трёх местах она крепиться, в каким именно смотрите на фото ниже) и как только всё будет выкручено, снимите крышку закрывающую механизм с двигателя автомобиля.

2) Теперь дадим вам два способа как можно метки совместить между собой, первый заключается в том чтобы автомобиль прокатить на передачи на небольшое расстояние, в общём включаете четвёртую передачу и после этого толкаете по немножку автомобиль до того пока метка на шкиву распределительного вала, не совпадёт с меткой на задней крышки (см. фото 1), как только она совпала, прекратите толкать автомобиль и перейдите к крайне левой части подкапотного пространства (По ходу движения автомобиля если смотреть) и внизу найдите картер сцепления, выньте из картера заглушку резиновую которая отверстие закрывает (см. фото 2) и после чего у вас будет прекрасный доступ к метки на маховике, данная метка обязательно должна будет совпасть с треугольным вырезом на шкале заднего щитка картера сцепления (см. фото 3), если метка совпала и при этом совпала метка на шкиве распределительного вала, то значит у вас фазы газораспределения нормально поставлены и кстати в таком положение ремень ГРМ можете снимать, если вы именно для этого по меткам всё и выставляли, но кроме такого способа, можно ещё одним воспользоваться, то есть второй способ заключается не в прокатывании автомобиля (Не всегда же можно прокатить автомобиль) а в вывешивании правого переднего колеса, в общём берёте домкрат и с его помощью поднимаете правое колесо (По ходу движения автомобиля смотрите), но можно и левое, просто если правое поднять то можно ещё одним способом воспользоваться (О третьем способе чуть позже), так вот когда колесо будет поднято, включите на автомобиле любую передачу и аккуратно рукой прокрутите колесо (Это будет тяжело, но вы всё таки крутите) опять же до того, пока метка на шкиву распредвала не совпадёт с меткой на задней крышки, как только совпала заканчивайте прокрутку и сверяйте все метки, ещё кой что вам хотели сказать, кроме двух мест где можно проверить метки, есть ещё и третье место (Его можно даже в принципе и не смотреть, по маховику всё сверить можно, но не всегда, если у вас маховик к примеру неправильно будет установлен, то метка тоже не будет совпадать с тем самым треугольным вырезом, поэтому учитывайте это), так вот, третье место это шкив коленвала на нём есть точка и на крышке масляного насоса тоже есть вырез, они должны будут совпасть между собой когда все остальные метки тоже совпали (см. фото 4).

Примечание!
Хотели вам насчёт третьего места где можно метки проверить немного пояснить, во-первых этот шкив коленвала находиться в самом низу и чтобы его увидеть вам переднее правое колесо снять придётся (О том как снять колесо, читайте в статье: «Замена колёс на автомобиле»), но и это не всё, затем ремень генератора будет подлежать снятию и шкив привода генератора (О том как это сделать, читайте в статье: «Замена ремня ГРМ на машине», в той статье пункт 2 и 4 внимательно прочтите), вот после этого то у вас и откроется доступ к третьей метки, кстати поэтому на эту метку почти и никто не смотрит, а по метки на маховику всё определяется, но так же говорим вам, маховик могут некоторые люди (Неопытные) неправильно установить (Это очень редко случается) и поэтому метки уже не будут совпадать так как надо!

3) Ну и в завершение про третий способ выставления фаз по меткам вам расскажем, делается он следующим образом, так же вывешивается правое переднее колесо (По ходу движения автомобиля) и оно снимается, после снятия открывается доступ к болту крепления шкива привода генератора (Об этом болте мы уже сказали в пункте 4 в статье: «Замена ремня ГРМ на автомобиле» на которую выше дана ссылка), вам этот болт по часовой стрелки нужно будет ключом провернуть (Воротком с накидной головкой проще всего, но если её нет, то торцевым тоже всё можно сделать) опять же до того, пока все метки не совпадут между собой.

Примечание!
Если вы всё сделали правильно, но метки между собой всё же не совпали где то (К примеру на шкиве распределительного вала совпали, а на маховике между собой нет), то это говорит о том, что фазы газораспределения у вас нарушены и снять ремень ГРМ придётся (О том как его снять, в той самой статье на которую ссылка выше дана смотрите, она ещё называется: «Замена ремня ГРМ на автомобиле»), после снятия все те шкивы нужно будет повернуть которые вам надо (Шкивы крутятся, способы вращения шкива коленвала мы вам уже рассказали, а шкив распредвала рукой можно будет повернуть по своей оси, но только будьте аккуратны, очень аккуратны, особенно если у вас двигатель клапана загибает, то при вращении какого то из шкивов, клапана и поршни между собой встретятся и чтобы эта встреча была не плачевной, делайте всё предельно аккуратно и по уму), повернуть таким образом чтобы они с метками совпали (Кстати если вы насчёт маховика задумались, то он сам повернётся когда вы шкив коленвала крутить будете и наоборот, если вы вдруг решите за маховик коленвал провернуть «Это можно с помощью отвертки сделать толстой и мощной», то и сам шкив при этом повернётся и встанет в то положение, которое вы на маховике выставите и если вы выставите маховик по метки, то соответственно и шкив коленвала тоже по метки установиться, но как мы сказали ранее, если маховик будет установлен не правильно или же даже если шкив будет установлен не верно, то метки на шкиве и на маховике уже ни как не совпадут между собой), как только всё с метками совпало, можете устанавливать ремень обратно и после установки так же проверьте чтобы метки стояли правильно, вот таким вот образом и производиться правильная установка фаз газораспределения по меткам!

Дополнительный видео-ролик:
Более подробную информацию об том где находятся все эти метки и о том как правильно установить ремень ГРМ на своё место чтобы все метки совпали, смотрите в видео-ролике чуть ниже:

Примечание!
Обязательно ко всему этому, изучите ещё дополнительную информацию которая показана в ролике чуть ниже, а именно в ней сказано как правильно нужно закручивать болты крепления крышки закрывающей механизм ГРМ, а так же сказано что будет если данные болты будут закручены неправильно, в общём просмотрите ролик и всё сами поймёте!

vaz-russia.com

Замена натяжного ролика ремня ГРМ на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Натяжной ролик – благодаря нему и только ему, происходит регулировка натяжения ремня ГРМ на автомобиле, но ролик как и любая другая деталь в двигателе выходит из строя и при выходе его из строя, он начинает гулять (Подшипник разболтался в этом случае) и люфтить, в связи с этим появляется вероятность того, что ремень в скорем времени слететь может со шкивов и даже если он не слетит, то быстро придётся в негодность, потому что трение большое у него будет из-за люфта и данного люфта как вы уже поняли по сути быть не должно, кроме того может ролик из-за неисправного подшипника ещё со временем заклинить и если он заклинит, то первым делом ремень либо же слетит, либо же порвётся, поэтому за исправностью этого ролика нужно следить и доводить его до совсем убитого состояния, о том как понять что ролик вот вот придёт в негодность, мы вам ещё расскажем в этой статье.

Примечание!
Для проведения операции по замене данного ролика, вам нужно будет запастись набором инструментов, в который будут входить: Различного рода гаечные ключи, если есть вороток и накидные головки то ими тоже запаситесь, с ними даже гораздо легче операцию будет произвести, ну и торцевые ключи будут нужны, так же накидные, отвёртки и два сверла или же вместо них специальный ключ (Если у вас есть таковой) благодаря которому можно повернуть натяжной ролик ремня ГРМ!

Краткое содержание:

Где находится натяжной ролик?
Под крышкой пластмассовой которая закрывает механизм ГРМ он находится, в общём крышка эта первым делом снимается (О том как снять данную крышку, читайте в первом пункте ниже) и после снятия вы сразу же увидите весь механизм ГРМ (Ну правда весь механизм вы не увидите, потому что клапана и сами поршни находятся внутри двигателя, а они тоже относятся к Газо-Распределительному Механизму), сам ролик для наглядности чуть ниже на фото указан красной стрелкой и синей стрелкой так же показана гайка которая этот ролик и крепит, соответственно отвернув её, вы сможете полностью снять данный ролик с двигателя автомобиля но кроме этого ещё и ремень со шкива распредвала скинуть придётся, а иначе ролик не снять, ну или снимите вы его но просто сделать это будет сложно и не удобно.

Когда нужно менять натяжной ролик?

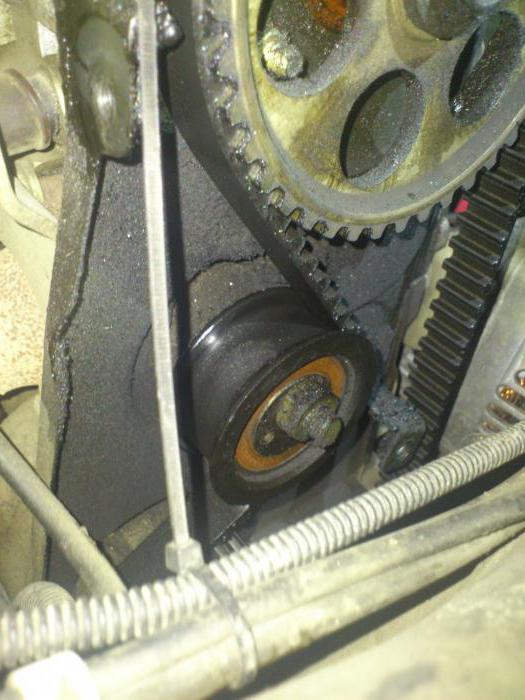

Внутри данный ролик имеет подшипник (Его даже снаружи если смотреть глазами на ролик можно увидеть), благодаря которому сам ролик и крутиться по своей оси (Проще говоря крутиться по кругу) когда двигатель работает, со временем любой подшипник приходит в негодность и подшипника который находиться внутри натяжного ролика это тоже касается и при выходе его из строя, первым делом у ролика люфт появиться (Пошатайте рукой сам ролик в этом случае и если люфт есть, то вы его сразу ощутите), кроме того он может начать заедать и даже бывают случаи когда смазка из ролика вытекает (Посмотрите на ролик в этом случае, смазка в подшипник закладывается и если она вытекла хоть даже немножко, тогда ролик подлежит обязательной и по возможности быстрой замене), кстати когда подшипник у ролика изнашивается он начинает гулять (Ролик в смысле гулять начинает), в связи с этим шум работы у двигателя повышается, как примерно будет работать двигатель с неисправным роликом вы можете увидеть в видео-ролике который мы закрепили в самом конце этой статьи.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие:
1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

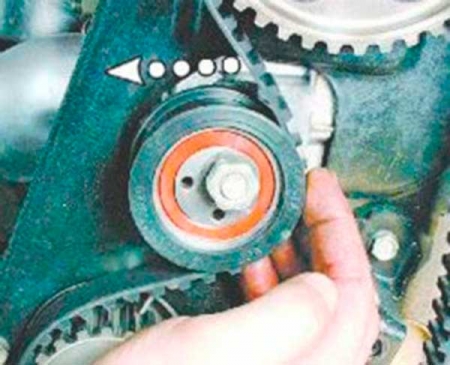

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

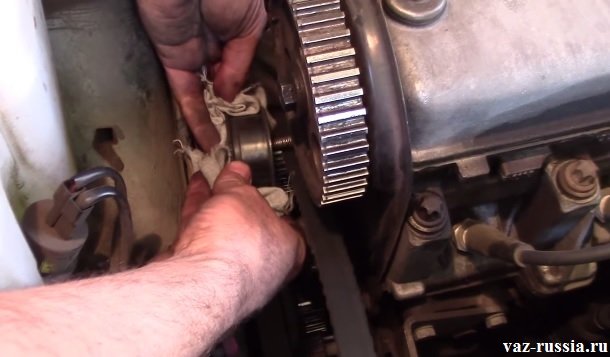

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание!

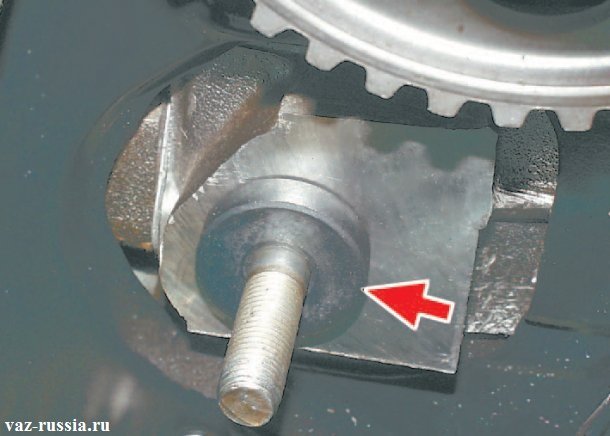

Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка:
Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ», пункт 1.

Дополнительный видео-ролик:
Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.
