Топливная система ВАЗ-2114: устройство и схема

За подачу топлива к двигателю ВАЗ 2114 отвечает целый комплекс устройств объединенных в одну топливную систему. Именной ей посвящена данная статья, изучив которою вы узнаете, из чего состоит система питания ВАЗ 2114 инжектор, каков принцип её работы, и какие профилактические меры необходимо принимать для того, чтобы система отработала свой ресурс в полной мере.

Система подачи топлива – главная артерия автомобиля

ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

КАКОЙ БЕНЗИН ЛИТЬ В ВАЗ-2114?

Данная тема обросла разнообразными домыслами и спекуляциями, но мы попробуем расставить все по своим местам.

В техническом паспорте четырнадцатой указано, что двигатель автомобиля требует бензина АИ-95, и нет никаких оснований не доверять рекомендациям производителя.

Другое дело, что у многих автовладельцев, за длительный водительский стаж, накопились рациональные сомнения по поводу существования каких-либо серьезных отличий между 95-м и 92-м бензином. Масла в огонь  добавило недавнее заявление главного инженера московского нефтезавода Абросимова А. А. о том, что у нас в стране не делают 95-го бензина, а всё что продается под его видом либо 92-й, либо неизвестно откуда привезенное топливо.

Как свидетельствуют отзывы владельцев ВАЗ 2114, пользующихся исключительно 92-м бензином, никаких неполадок с автомобилем за время срока службы из-за топлива не возникало, и смысла использовать более дорогой аналог они не видят. В прочем, окончательное решение о том, что лить в четырнадцатую, остается за вами.

СОСТАВЛЯЮЩИЕ ЭЛЕМЕНТЫ ТОПЛИВНОЙ СИСТЕМЫ

Устройство топливной системы ВАЗ 2114 состоит из следующих основных элементов:

• Бензобак;
• Топливный насос;
• Устройства для фильтрации бензина;
• Система трубопроводов;
• Топливная рампа;
• Форсунки;
• Блок для утилизации отходов.

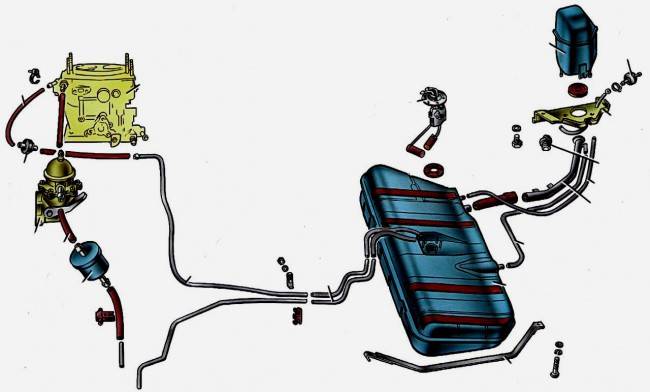

Схема топливной системы

Разберем каждую составляющую по отдельности.

БЕНЗОБАК

Бензобак ВАЗ 2114 представляет собою емкость, сверенную из двух равных металлических частей. Из бака выведена горловина, в которую заливается бензин. Горловина соединена с баком посредством резинового патрубка и хомутов.

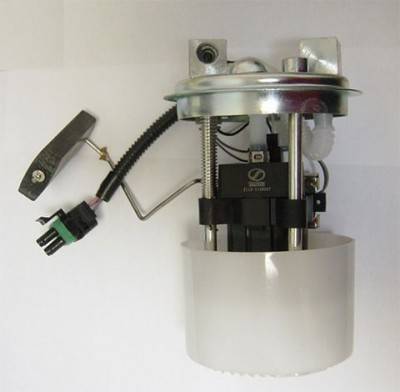

ТОПЛИВНЫЙ НАСОС

Бензонасос расположен непосредственно в баке. Он обладает датчиком уровня топлива, который передает на ЭБУ информацию о текущем количестве бензина. Бензонасос подсоединен к магистрали по которой бензин транспортируется к топливной рампе.
Сам бензонасос состоит из нескольких частей – фильтров грубой очистки, проводки и электромотора, который и осуществляет перекачку топлива. Как свидетельствуют отзывы владельцев четырнадцатых, лучше всего зарекомендовали себя бензонасосы от немецкой компании BOSCH.

УСТРОЙСТВО ФИЛЬТРАЦИИ

Система впрыска топлива ВАЗ 2114 очень сильно зависит от качества используемых фильтрующих устройств. При плохом фильтре существенно снизится как КПД, так и долговечность работы всей системы.

На четырнадцатую ставятся неразборные фильтры с рабочим элементом из бумаги. Такие фильтры достаточно быстро забиваются, и менять их необходимо хотя бы раз на 10-15 тыс. километров пробега.

ТОПЛИВНАЯ РАМПА

Топливная рампа расположена на корпусе впускного коллектора. Её конструкция состоит из двух частей, разделенных между собой подпружиненной диафрагмой. Первая – топливная, в которой задается необходимый уровень давления бензина, вторая – воздушная, в ней нагнетается воздух, благодаря чему диафрагма сжимает топливную камеру, и меняет уровень давления в ней.

Рампа

СИСТЕМА ТРУБОПРОВОДОВ И ШЛАНГОВ

Для циркуляции бензина от бензобака до форсунок в четырнадцатой используются стальные топливные магистрали, расположенные на днище автомобиля. Система подачи топлива ВАЗ 2114 также предусматривает наличие обратного трубопровода, по которому излишек бензина от форсунок возвращается обратно в бензобак.

Владельцам ВАЗ 2114 рекомендуется тщательно следить за состоянием топливной магистрали, дабы избежать утечек бензина. Необходимо регулярно проверять трубы на предмет деформаций и коррозии.

ФОРСУНКИ

Форсунки представляют собою клапана, приводящиеся в действие электромагнитным управлением. Они обладают распылителем, с помощью которого топливо под давлением подается непосредственно в камеры сгорания.

Форсунки – одна из самых проблемных частей системы подачи топлива четырнадцатой (равно как и ВАЗ 2115 и ВАЗ 2113),  срок службы которой непосредственно зависит от качества используемого бензина. Если фильтр тонкой очистки не выполняет свои функции в полной мере, то форсунки будут забиваться, и время от времени вам потребуется прочищать их на СТО (сделать это в домашних условиях очень проблематично).

Критическая поломка форсункок – замыкание, либо обрыв обмотки, после которого необходима замена вышедшей из строя детали.

БЛОК УТИЛИЗАЦИИ ОТХОДОВ

Стандарт экологической безопасности ЕВРО-3, которому соответствует ВАЗ 2114, предусматривает наличие камеры утилизации паров бензина, в качестве которого в четырнадцатой используется адсорбер с активированным углем. Адсорбер подключен к дроссельному узлу, из которого отсасываются все возникающие испарения.

Адсорбер

ПРОФИЛАКТИКА ТОПЛИВНОЙ СИСТЕМЫ ВАЗ-2114

Профилактика, как правило, сводится к регулярной очистке, и, в случае необходимости, замене фильтра бензонасоса и главного фильтра топливной системы.

Также раз в 25-30 тыс. км. необходима чистка форсунок, которая выполняется исключительно на СТО. Существуют два метода чистки форсунок, ни один из которых не требует их демонтажа:

1. Чистка ультразвуком;
2. Чистка специальной промывочной жидкостью.

Наиболее эффективной и дорогостоящей является ультразвуковая чистка, которая дает возможность вернуть к жизни даже сильно износившиеся форсунки.

Берегите свой автомобиль!

autovaz-2114.ru

Система подачи топлива Самара, Самара 2

Руководство по ремонту и эксплуатации — Cистема впрыска топлива — Система подачи топлива
Система подачи топлива

Рис. 11.5. Система подачи топлива:

1 — пробка штуцера для контроля давления топлива; 2 — рампа форсунок; 3 — скоба крепления топливных трубок; 4 — регулятор давления топлива; 5 — электробензонасос; 6 — топливный фильтр; 7 — сливной топливопровод; 8 — подающий топливопровод; 9 — форсунки.

ПРЕДУПРЕЖДЕНИЕ

При работе двигателя в системе подачи топлива поддерживается давление 284-325 кПа (2,9-3,3 кг/см2), поэтому перед проведением работ, связанных с отсоединением любых топливных трубок и шлангов, необходимо снизить давление в системе.

Снижение давления в рампе

Для снижения давления в системе:

1. Затормозите автомобиль стояночным тормозом и включите нейтральную передачу.

2. Откиньте подушку заднего сиденья и отогните вырезанную часть шумоизоляции.

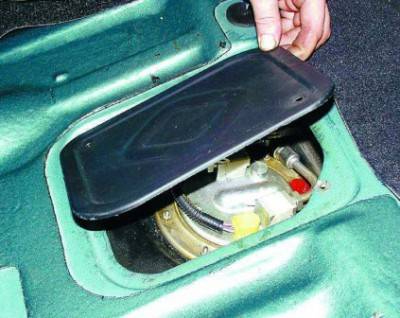

3. Отверните два винта крепления и снимите крышку люка над бензобаком.

4. Отсоедините разъем с проводами топливного насоса от жгута проводов, отжав пластмассовую защелку.

5. Пустите на автомобиле двигатель и дайте ему поработать, пока он не заглохнет из-за выработки бензина в топливопроводе. Затем включите стартер примерно на 3 с. После этого можно разъединять топливопроводы. По окончании работ не забудьте подсоединить разъем с проводами топливного насоса к жгуту проводов.

Электробензонасос

Электробензонасос 5 (рис. 11.5) — двухступенчатый, роторного типа, неразборный установлен в бензобаке, что снижает возможность образования паровых пробок, так как топливо подается под давлением более 284 кПа, а не под действием разрежения.

Если падает мощность двигателя, слышен повышенный шум или периодические «подвывания» при работе топливного насоса, то, скорее всего топливный насос вышел из строя. Сначала проверьте давление в системе подачи топлива, подключив манометр к штуцеру на рампе в подкапотном пространстве. Если давление в системе меньше 250 кПа (2,5 кгс/см2), замените топливный фильтр.

Если это не поможет, попробуйте снять топливный насос и промыть сетку его приемника. Если и в этом случае давление не возрастает, топливный насос необходимо заменить.

Для замены топливного насоса проделайте следующее:

1. Снизьте давление в системе питания.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

3. Установите автомобиль на подъемник.

4. Снимите заднее сиденье (Снятие и установка заднего сиденья).

5. Выверните два винта крепления крышки люка.

6. Отогните фиксаторы и отсоедините разъем проводов электробензонасоса и датчика уровня топлива.

7. Отверните гайку крепления трубки подачи топлива и отведите трубку в сторону.

8. Отверните штуцер трубки слива топлива и разъедините топливопровод.

ПРИМЕЧАНИЕ

Замените потрескавшиеся, потерявшие упругость уплотнительные кольца.

9. Отсоедините от бензобака шланги, выверните болты хомутов крепления бака, и снимите его (Снятие, установка и дефектовка топливного бака).
На новых машинах (все ВАЗ 2113, 2114, 2115) снимать топливный бак не нужно, всё можно сделать через большой лючок под задним сидением. На старых же машинах штатный лючок можно расширить с помощью ножниц по металлу. Сделав это один раз, в дальнейшем, замена сеточки бензонасоса или самого насоса будет проводится быстрее и значительно удобнее.

10. Отверните гайку наконечника сливного топливопровода…

11. …и отсоедините топливопровод от топливного насоса.

12. Отверните гайки крепления бензонасоса…

13. …и снимите прижимное кольцо.

14. Выньте из бензобака топливный насос с датчиком уровня топлива.

15. Снимите резиновое уплотнительное кольцо топливного насоса. Потрескавшееся, потерявшее упругость кольцо необходимо заменить.

16. Если при снятии топливного насоса стакан-накопитель остался в бензобаке, извлеките его.

ПРИМЕЧАНИЕ

Перед обратной установкой топливного насоса зафиксируйте накопитель на корпусе пластмассовыми пистонами.

17. Установите топливный насос в порядке, обратном снятию. Стрелка на топливном насосе должна быть направлена в сторону задней части автомобиля.

18. Перед установкой крышки люка пустите двигатель и проверьте герметичность соединениий топливопроводов.

Топливный фильтр

Топливный фильтр 6 (см. рис. 11.5) встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен под полом кузова за топливным баком. Топливный фильтр — неразборный, имеет стальной корпус с бумажным фильтрующим элементом.

Замена топливного фильтра тонкой очистки топлива регламентирована — через каждые 30 000 км пробега автомобиля. Однако состояние топливного фильтра зависит от качества бензина: чем грязнее бензин, тем топливный фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении топливного фильтра.

1. Перед заменой фильтра снизьте давление в системе питания.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

3. Ослабьте затяжку гаек крепления наконечников шлангов к топливному фильтру.

4. Ослабьте затяжку гайки держателя топливного фильтра.

5. Окончательно отверните гайки и отсоедините наконечники шлангов от топливного фильтра. При этом учтите, что из топливного фильтра и шлангов выльется небольшое количество топлива.

6. Выньте топливный фильтр из держателя.

7. Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Порванные или потерявшие упругость кольца замените.

8. Установите на автомобиль новый топливный фильтр в порядке, обратном снятию. При этом стрелка на корпусе топливного фильтра должна быть направлена по направлению потока топлива.

Топливная рампа

Топливная рампа 2 (см. рис. 11.5) форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена двумя болтами на впускной трубе. С левой стороны (на рис. 11.5) на рампе форсунок находится штуцер для контроля давления топлива, закрытый резьбовой пробкой 1.

Снимать топливную рампу приходится для замены форсунок.

1. Снизьте давление в системе питания.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

3. Снимите воздушный фильтр 1 вместе со шлангом 2 впускной трубы (Воздушный фильтр).

4. Отсоедините вакуумный шланг от регулятора давления топлива.

5. Отсоедините разъем с проводами от регулятора холостого хода, отжав пластмассовую защелку.

6. Отсоедините колодку жгута форсунок от жгута проводов.

7. Отверните два болта крепления топливной рампы. Обратите внимание, под головками болтов установлены плоские шайбы (болты удобнее вынимать, например, пинцетом).

8. Отсоедините шланги подачи и слива топлива от топливных трубок.

9. Отверните винт крепления держателя топливных трубок. Снимите держатель. При этом обратите внимание, что под головкой винта его крепления установлена пружинная шайба.

10. Аккуратно сдвиньте топливную рампу вдоль оси форсунок так, чтобы…

11. …все форсунки вышли из отверстий во впускной трубе двигателя.

ПРЕДУПРЕЖДЕНИЕ

Если при снятии топливной рампы какая-нибудь форсунка осталась во впускной трубе двигателя, замените уплотнительные кольца и фиксатор форсунки.

12. Осторожно выведите топливную рампу с форсунками из-под ресивера так, чтобы не повредить форсунки.

13. Установите топливную рампу с форсунками в порядке, обратном снятию.

Форсунки

Форсунки 9 (см. рис. 11.5) прикреплены к топливной рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях топливной рампы и впускной трубы форсунки уплотнены резиновыми кольцами. Форсунка представляет собой электромагнитный клапан. Когда на форсунку от контроллера поступает импульс напряжения, электромагнитный клапан открывается и топливо через распылитель тонко распыленной струей под давлением впрыскивается во впускную трубу на впускной клапан. Здесь топливо испаряется, соприкасаясь с нагретыми деталями, и в парообразном состоянии попадает в камеру сгорания. После прекращения подачи электрического импульса подпружиненный клапан форсунки перекрывает подачу топлива.

Признаками неисправности форсунок могут быть:

— затрудненный пуск двигателя;
— неустойчивая работа двигателя;
— двигатель глохнет на холостом ходу;
— повышенная частота вращения коленчатого вала на холостом ходу;
— двигатель не развивает полной мощности, недостаточная приемистость двигателя;
— рывки и провалы в работе двигателя при движении автомобиля;
— повышенный расход топлива;
— повышенное содержание СО и СН в отработавших газах;
— калильное зажигание из-за негерметичности форсунок.

1. Для проверки и замены форсунок снимите топливную рампу.

2. Подсоедините колодку жгута форсунок к жгуту проводов, провод к клемме «-» аккумуляторной батареи и шланги подачи и слива топлива к топливным трубкам.

3. Опустите форсунки в прозрачные емкости. Емкости удобнее подвесить на топливную рампу. Проверьте распыление топлива форсунками. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. У каждой форсунки должно быть четыре струи, и…

4. …количество топлива, подаваемое через форсунки, во всех четырех емкостях должно быть одинаковым (проверьте с помощью мерной емкости). Если какая-либо форсунка не соответствует данным условиям, форсунку необходимо заменить.

5. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из распылителя какой-либо форсунки заметно подтекание топлива, значит, форсунка негерметична, и форсунку необходимо заменить.

6. Если форсунка не распыляет топливо, проверьте, подается ли на форсунку питание. Для этого отсоедините от форсунки разъем с проводами, подсоедините аккумуляторную батарею к контактам форсунки напрямую и включите зажигание. Если в этом случае форсунка распыляет топливо, значит, есть неисправность в электрической цепи форсунки.

7. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините от форсунки разъем с проводами (предварительно отсоединив провод от клеммы «-» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11-15 Ом. В противном случае форсунку нужно заменить.

8. Нажав на пружинный фиксатор, отсоедините разъем с проводами от заменяемой форсунки.

9. Сдвиньте фиксатор форсунки в сторону.

10. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.

11. Рекомендуется проверить на всех форсунках уплотнительные кольца. Потрескавшиеся или потерявшие эластичность уплотнительные кольца замените.

12. Установите форсунки в порядке, обратном снятию. Перед установкой смажьте бензином уплотнительные кольца форсунок.

13. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления топливной рампы или на край рампы.

ПОЛЕЗНЫЙ СОВЕТ

Загрязненные форсунки можно промыть в специализированной мастерской на специальном стенде.

Регулятор давления топлива

Регулятор давления топлива 4 (см. рис. 11.5) установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе.

Рис. 11.6. Регулятор давления топлива: 1 — корпус; 2 — крышка; 3 — патрубок для вакуумного шланга; 4 — диафрагма; 5 — клапан; А — топливная полость; Б — вакуумная полость

Регулятор давления топлива состоит из клапана 5 (рис. 11.6) с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор давления топлива поддерживает давление в топливной рампе форсунок в пределах 284-325 кПа. На диафрагму регулятора с одной стороны действует давление топлива, а с другой — давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бензобак. Давление топлива в топливной рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается.

Признаками неисправности регулятора давления топлива могут быть:

— неустойчивая работа двигателя;
— двигатель глохнет на холостом ходу;
— повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
— двигатель не развивает полной мощности, недостаточная приемистость двигателя;
— рывки и провалы в работе двигателя при движении автомобиля;
— повышенный расход топлива;
— повышенное содержание СО и СН в отработавших газах.

1. Перед проверкой и снятием регулятора давления топлива снизьте давление в системе питания.

2. Отверните пробку штуцера для контроля давления топлива на торце рампы. Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку.

3. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

4. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. Давление должно составлять 284-325 кПа (2,9-3,3 кгс/см2).

5. Отсоедините вакуумный шланг от регулятора давления топлива. При этом давление по манометру должно увеличиться на 20-70 кПа (0,2-0,7 кгс/см2). В противном случае замените регулятор давления топлива.

6. Снизьте давление в системе питания. Отверните гайку крепления топливной трубки к регулятору давления.

7. Отверните два болта крепления регулятора давления топлива к топливной рампе.

8. Аккуратно выведите штуцер регулятора из отверстия в топливной рампе и…

9. …снимите регулятор давления топлива, отсоединив регулятор от топливной трубки.

10. Установите на автомобиль регулятор давления топлива в обратном порядке, предварительно смазав бензином уплотнительные кольца. Замените порванные или потерявшие эластичность уплотнительные кольца.

Цитата

dricar.ru

Из чего состоит топливная система на ВАЗ 2114 » НаДомкрат

Процесс бесперебойной подачи горючего осуществляется топливным устройством, который обеспечивает поток нужного количества горючих материалов в двигатель при движении автотранспорта.

Устройство топливной системы ВАЗ 2114

Составляющие компоненты устройства

Топливная система ВАЗ 2114 включает:

• бак для хранения горючей смеси;
• бензонасос;
• несколько видов фильтров;
• трубопроводы для передачи горючей жидкости;
• рампу с 4 форсунками;
• регулятор давления;
• крышку на горловине бака.

Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.

Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.

Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.

Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.

Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.

Перед тем, как провести ремонт или профилактические действия системы питания важно уменьшить давление внутри агрегата. Чтобы не допустить пролив топлива при удалении проводов, важно зафиксировать концы шлангом микрофиброй.

На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.

Принцип работы основных элементов топливного агрегата

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

nadomkrat.ru

Ремонт ВАЗ 2115 (Самара 2) : Система питания

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
3. Система питания

2.15.1 Система питания
Система подачи топлива Порядок сбрасывания давления в системе подачи топлива Снятие топливного фильтра Установка топливного фильтра Снятие рампы форсунок Установка рампы форсунок Топливные форсунки Снятие форсунок Установка форсунок Регулятор давления топлива Снятие ре…

2.15.2 Система подачи топлива
Функцией системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками, установленными во впускной трубе. Рис. 2.80. Система подачи топлива с распределенным впрыском: 1 – штуцер для кон…

2.15.3 Порядок сбрасывания давления в системе подачи топлива
1. Включить нейтральную передачу, затормозить автомобиль стояночным тормозом. Рис. 2.81. Расположение электробензонасоса 2. Отсоединить провода от электробензонасоса ( рис. 2.81), для этого наклоните подушку заднего сиденья вперед и снимите лючок электробензонасоса. 3. Запу…

2.15.4 Снятие топливного фильтра
1. Сбросить давление в системе подачи топлива (см. выше). 2. Отвернуть гайки крепления топливных трубок к фильтру. Не допускать потери уплотнительных колец, устанавливаемых между фильтром и наконечниками трубок.         ПРЕДУПРЕЖДЕНИЕ Обязательно использовать второй ключ со стороны …

2.15.5 Установка топливного фильтра
Проверить уплотнительные кольца на наличие порезов, забоин или потертостей. При необходимости заменить кольца. 1. Установить фильтр так, чтобы стрелка на его корпусе соответствовала направлению подачи топлива, и закрепить фильтр хомутом. 2. Присоединить к фильтру топливные трубки, затянув г…

2.15.6 Снятие рампы форсунок
При снятии рампы соблюдать осторожность, чтобы не повредить контакты разъемов и распылители форсунок. Не допускать попадания грязи и посторонних материалов в открытые трубопроводы и каналы. Во время обслуживания закрывать штуцера и отверстия заглушками. Перед снятием рампу форсунок можно оч…

2.15.7 Установка рампы форсунок
1. Заменить и смазать новые уплотнительные кольца форсунок моторным маслом, установить топливную рампу в сборе на головку цилиндров и закрепить болтами, затянув их моментом (9–13) Н·м. 2. Присоединить жгут проводов форсунок. 3. Установить ресивер. 4. Установить топливные трубки, затянув н…

2.15.8 Топливные форсунки
Рис. 2.83. Установка топливной форсунки: 1 – впускной клапан; 2 – форсунка; 3 – штепсельный разъем; 4 – фиксатор; 5 – рампа форсунок; 6 – уплотнительные кольца; 7 – впускная труба Форсунка ( рис. 2.83) системы распределенного впрыска представляет собой электромагнитное устройств…

2.15.9 Снятие форсунок
1. Снять рампу форсунок (см. » Снятие рампы форсунок»). 2. Снять фиксатор форсунки. 3. Снять форсунку. 4. Срезать уплотнительные кольца с обоих концов форсунки и выбросить.

2.15.10 Установка форсунок
1. Смазать новые уплотнительные кольца чистым моторным маслом и установить на форсунку. 2. Установить новый фиксатор форсунки (при необходимости). 3. Вставить форсунку в гнездо рампы так, чтобы разъем был обращен вверх. Форсунку вставлять в гнездо до зацепления фиксатора с канавкой на рампе…

2.15.11 Регулятор давления топлива
Функция регулятора заключается в поддержании постоянного перепада давления на форсунках. Регулятор давления компенсирует изменение нагрузки двигателя, увеличивая давление топлива при увеличении давления во впускной трубе (при увеличении открытия дроссельной заслонки). При уменьшении давления …

2.15.12 Снятие регулятора давления
1. Сбросить давление в системе подачи топлива. 2. Выключить зажигание. 3. Отсоединить провод от клеммы «минус» аккумуляторной батареи. 4. Отсоединить вакуумный шланг от регулятора давления. 5. Отсоединить трубку слива топлива от регулятора давления. 6. Снять регулятор давления с рампы…

2.15.13 Установка регулятора давления
1. Установить регулятор давления на рампу форсунок и закрепить болтами, затянув их моментом (8–11) Н·м, предварительно смазав герметиком. 2. Установить трубку слива топлива, затянув резьбовые соединения моментом (20–34) Н·м. 3. Установить вакуумный шланг. 4. Присоединить провод к клемме «…

↓ Комментарии ↓



---

1. Общие данные
1.0 Общие данные 1.1 Технические характеристики автомобилей 1.2. Органы управления автомобиля 1.3. Эксплуатация автомобиля 1.4 Техническое обслуживание автомобиля

2. Двигатель
2.1 Возможные неисправности, их причины и методы устранения 2.2 Снятие и установка силового агрегата 2.3 Разборка и сборка силового агрегата 2.4 Разборка двигателя 2.5 Сборка двигателя 2.6 Обкатка двигателя после ремонта 2.7 Проверка двигателя на автомобиле после ремонта 2.8. Блок цилиндров 2.9. Шатунно-поршневая группа 2.10. Коленчатый вал и маховик 2.11. Головка цилиндров 2.12. Распределительный вал и его привод 2.13. Система смазки 2.14. Система охлаждения 2.15. Система питания

3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Привод передних колес

4. Ходовая часть
4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление 5.1. Особенности устройства 5.2 Возможные неисправности, их причины и методы устранения 5.3 Осмотр и проверка рулевого управления на автомобиле 5.4. Снятие и установка 5.5 Проверка зазора между упором рейки и гайкой 5.6. Разборка, проверка технического состояния и сборка 5.7 Замена заклепок эластичной муфты вала рулевого управления

6. Тормозная система
6.0 Тормозная система 6.1. Особенности устройства 6.2 Возможные неисправности, их причины и методы устранения 6.3. Проверка и регулировка тормозов 6.4. Вакуумный усилитель 6.5. Главный цилиндр 6.6. Регулятор давления 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Разборка и сборка колесных цилиндров 6.10. Стояночная тормозная система

7. Электрооборудование
7.0 Электрооборудование 7.1. Провода и предохранители 7.2. Аккумуляторная батарея 7.3. Генератор 7.4. Стартер 7.5. Освещение и световая сигнализация 7.6 Звуковой сигнал 7.7. Очиститель ветрового стекла 7.8. Электродвигатель вентилятора отопителя 7.9. Электродвигатель вентилятора системы охлаждения двигателя 7.10. Комбинация приборов 7.11. Блок индикации бортовой системы контроля 7.14. Электростекло-подъемники передних дверей 7.15. Система блокировки замков дверей

8. Кузов
8.0 Кузов 8.1. Особенности устройства 8.2. Ремонт каркаса кузова 8.3. Лакокрасочные покрытия 8.4. Антикоррозионная защита кузова 8.5 Герметизация кузова 8.6. Двери 8.7. Капот, крышка багажника, бамперы 8.8. Остекление кузова 8.9. Панель приборов, сиденья 8.10. Отопитель

9. Автомобили ВАЗ-2115-01, ВАЗ-2114-20
9.0 Автомобили ВАЗ-2115-01, ВАЗ-2114-20 9.1. Автомобиль ВАЗ-2115-01 9.2. Автомобиль ВАЗ-2114-20

10. Приложения
10.0 Приложения 10.1 Приложение 1. Моменты затяжки резьбовых соединений 10.2 Приложение 2. Специальный инструмент для ремонта и технического обслуживания 10.3 Приложение 3. Основные данные для регулировок и контроля 10.4 Приложение 4. Горюче-смазочные материалы и эксплуатационные жидкости

automend.ru

Устройство бензонасоса ваз 2115 инжектор 8 клапанов

Принято говорить, что сердцем автомобиля является его мотор. Это не совсем так, ведь мотор — это двигатель, то есть его скорее нужно сравнить с мускулатурой, а сердцем же можно, без сомнения, назвать бензонасос.

Стоит ему остановиться и замертво встанет сам автомобиль. Можно доехать до ближайшего сервиса на трех цилиндрах, с пробитым радиатором, с неработающим генератором, если знать, как это сделать.

Без топливного насоса — только с эвакуатором или на тросе. Правда, ходят байки о том, как некие умельцы смогли подключить в топливную систему бачок омывателя стекла, заливая в него бензин, но это такая экзотика, повторять которую опасно как для жизни автомобиля, так и для собственной.

Что такое бензонасос и для чего он нужен

Схема бензонасоса

Бензонасос служит для обеспечения непрерывного и бесперебойного питания двигателя топливом во время его работы. В большинстве современных моделей автомобилей он располагается внутри бензобака, поэтому доступ к нему не так очевиден и может быть затруднен.

В автомобилях ВАЗ под задним сиденьем можно найти прямоугольный лючок, под которым открывается доступ к топливному насосу. В комплект топливного модуля также входят: датчик уровня топлива с поплавком и фильтр грубой очистки — сеточка. К бензонасосу подводятся два топливопровода:

подающий, с которого через фильтр тонкой очистки питается топливная рампа с форсунками;

обратный, возвращающий топливо через регулятор давления, обеспечивающий его постоянство в системе питания двигателя.

Технические характеристики насосов

Основной характеристикой топливного насоса является создаваемое им давление. Оно, в свою очередь, зависит от рабочего объема двигателя — чем он больше, тем большей производительностью должен обладать насос.

Например, для полуторалитрового двигателя рабочее давление в топливной рампе 285–326 кПа, а для 1,6 л — 375–390 кПа.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Для работы следует приготовить:

• фигурную и плоскую отвертки
• ключ на 17
• головку на 7
• ветошь

Последовательность работ

1. Поднимаем задний диван.

2. Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.

3. Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.

4. В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.

5. Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль.
6. Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

С какими проблемами можно столкнуться при замене

Основная проблема, возникающая при замене топливного насоса — отсутствие ожидаемого результата: подачи топлива нет, или она производится с перебоями.

Поэтому перед началом всех работ необходимо убедиться, что проблема действительно в самом насосе. Ведь слабая подача топлива может быть вызвана забитым фильтром тонкой очистки, проблемами с топливопроводами — иногда они могут просто перегнуться где-то в неожиданном месте, загрязненными форсунками на топливной рампе.

Даже не замененный вовремя воздушный фильтр или закоксованная дроссельная заслонка могут вызывать эффекты, внешне похожие на недостаточную подачу топлива. Но наиболее частая проблема — плохой контакт в электрическом разъеме топливного модуля или банально сгоревший предохранитель.

Удачи вам и вашему другу-автомобилю! Будьте всегда здоровы!

Современный автомобильный двигатель вместо карбюратора в своей конструкции имеет инжектор. Бензонасос ВАЗ 2114 монтируется в топливном баке автомобиля. Конструкция насоса позволяет ему создавать давление в топливной системе автомашины до 8 атмосфер. Максимальная производительность насоса составляет до 80 литров в час.

Бензонасос ВАЗ боится загрязнений, находящихся в топливе. Помимо этого, ему противопоказано функционирование в холостом режиме с пустым баком. Если отказывает в работе насос перекачки топлива, двигатель автомобиля не в состоянии запуститься. Специальный регулятор давления в топливной системе поддерживает давление в системе в соответствующем диапазоне, необходимом для нормального функционирования силового агрегата автомобиля.

Устройство топливной системы ВАЗ 2114

Топливная система автомобиля ВАЗ 2114 состоит из:

• топливного модуля;
• топливопровода;
• рампы форсунок;
• топливных форсунок;
• фильтра для топлива;
• системы управления подачей топлива.

Топливный модуль состоит из следующих элементов:

• бензонасоса;
• датчика уровня топлива;
• поплавка;
• сетки первичного фильтра топлива.

Сетка фильтра, расположенная на всасывающем патрубке бензонасоса, имеет мелкоячеистую структуру, что позволяет задерживать частицы загрязнений, способные повредить конструктивные элементы детали. В систему бензопровода дополнительно встраивается корпус фильтра тонкой очистки топлива.

Как правило, в конструкции топливного фильтра тонкой очистки используется материал, способный задерживать на своей поверхности самые мельчайшие частицы, находящиеся во взвешенном состоянии в топливе. Инжектор современного автомобиля ВАЗ представляет собой достаточно надежное устройство, которое обеспечивает контроль над системами, отвечающими за обеспечение бесперебойной работы двигателя автомобиля.

Инжектор автомобиля ВАЗ 2114, помимо элементов системы подачи топлива, включает в себя электронный блок управления, а также большое количество датчиков, которые передают информацию о состоянии автомобиля на блок управления и позволяют контролировать работу силовой установки.

Принцип работы и признаки неисправности

Топливный насос является небольшим электромоторчиком, который обеспечивает перекачку топлива и создание рабочего давления в топливной рампе. Он является компонентом топливного модуля. Топливный модуль автомобиля ВАЗ 2114 представляет собой единый блок, в состав которого, кроме насоса, входят:

• топливный датчик, контролирующий уровень топлива, в сборе с поплавком;
• заборная камера;
• фильтрующий элемент.

Насос приводится в действие электрическим мотором, питающимся от бортовой сети. Конструктивно насос и электромотор, приводящий его в действие, составляют одно целое. Электрический компонент узла омывается бензином. Это требуется для того, чтобы обеспечить охлаждение электроприводу насоса, так как он достаточно быстро нагревается в процессе работы.

Схема работы топливного насоса

Помимо этого, проходящий через электродвигатель бензин обеспечивает смазывание контактирующих между собой поверхностей. Существует большое количество признаков неисправностей, которые могут характеризовать перебои или отказ в работе этого компонента топливной системы. Среди них основными признаками, которые способен обнаружить любой человек, являются следующие:

• двигатель автомобиля не запускается;
• при попытке запуска двигателя после включения зажигания не слышно звука работы электродвигателя насоса;
• появление перебоев в работе силового агрегата автомобиля;
• появление рывков в движении на малом ходу.

Вернуться к оглавлению

Типичные поломки насоса

Основными причинами, которые могут привести к отказу в работе насоса, могут быть следующие:

• выход из строя предохранителя бензонасоса;
• выход из строя реле;
• некачественное закрепление массы узла;
• выход из строя электропривода насоса;
• плохой контакт на клеммах электромотора;
• поломка насоса.

Электродвигатель насоса выходит из строя очень редко. Это обусловлено тем, что этот узел конструкции работает при интенсивном охлаждении потоком бензина. Происходит постоянная промывка элементов электродвигателя топливом.

Наиболее часто наблюдается поломка центробежного шиберного гидронагнетателя в конструкции насоса. Это происходит за счет наличия в топливе мельчайших загрязнений, которые с потоком бензина попадают в механизм, и трущихся элементов конструкции, которые с течением времени сильно изнашиваются, что приводит к снижению уплотнения между ними. Это ведет к понижению производительности и, как следствие, к падению давления в топливной системе.

При возникновении первых признаков износа бензонасос ВАЗ 2114 работает с повышенным уровнем шумности, что становится сразу же заметным, а дальнейшее изнашивание ведет к отказу двигателя запускаться. Ремонт вышедшего из строя насоса, как правило, не производится. Это связано с трудностями, возникающими при вскрытии завальцовки корпуса насоса. Чаще всего выполняется замена узла в сборе. Причины выхода из строя реле электробензонасоса могут быть следующие:

• превышение срока эксплуатации;
• низкое качество материала катушки реле или его контактной группы;
• ошибка при подключении реле в электрическую сеть автомобиля.

При некачественном закреплении массы электробензонасоса наблюдается плохой или непостоянный контакт. Это приводит к тому, что не работает бензонасос ВАЗ. При выявлении этой неисправности устройство остается работоспособным и замена узла автомобиля не производится, а путем несложных операций обеспечивается надежный контакт массовой клеммы.

Снятие, установка и замена бензонасоса

Если не работает бензонасос ВАЗ, требуется провести ремонт топливной системы авто. Прежде чем приступать к проведению ремонта, понадобится отключить минусовую клемму на аккумуляторной батарее автомашины. Помимо этого, работы требуется проводить при пустом бензобаке автомобиля. Замена бензонасоса проводится путем демонтажа топливного модуля, что дает возможность очистки днища бензобака от накопившегося осадка.

Для того чтобы заменить вышедшее из строя устройство, понадобится сбросить давление топлива внутри топливопровода. Это делается путем отвинчивания заглушки штуцера топливной рампы при помощи тонкой отвертки. Чтобы осуществить снятие топливного модуля, потребуется подготовить некоторые инструменты:

• фигурную и плоскую отвертки;
• ключ номер 17;
• головку номер 7;
• ветошь.

Если не работает бензонасос ВАЗ 2114, то для его замены требуется выполнить определенную последовательность операций. Сначала откручиваются два самореза, которые крепят крышку, закрывающую свободный доступ к месту установки топливного модуля автомобиля. После снятия крышки от узла отсоединяется электрический разъем.

Затем используется ключ номер 17 для отвинчивания топливопроводов, при этом требуется внимание, чтобы не потерять специальные уплотнительные кольца, обеспечивающие герметичность соединения. После отсоединения трубопроводов они аккуратно отводятся в сторонку от топливного модуля, что позволяет получить полный доступ к нему.

Используя головку номер 7, осуществляется откручивание гаек, которые фиксируют прижимную пластину. Она обеспечивает удержание всего топливного модуля. После снятия пластины осуществляется извлечение модуля из полости бака, для этого предварительно требуется освободить поплавок датчика топливного уровня.

При наличии модуля в сборе он устанавливается на место извлеченного. Однако если требуется замена отдельных компонентов модуля, производится соответствующая его дальнейшая разборка и замена требуемых деталей.

При осуществлении этих операций лучше всего использовать инструкции по эксплуатации и ремонту автомобиля, которые, как правило, содержат фото, способные прояснить суть выполнения той или иной операции по ремонту или замене компонентов и агрегатов автомобиля.

Использование подобных пособий позволяет в значительной мере облегчить выполнение ремонтных работ практически каждому автолюбителю, который не является специалистом автосервиса.

В современных автомобилях в основном используется инжекторная силовая установка. Карбюраторный двигатель имеет меньшую эффективность, поэтому практически уже не производится.

Бензонасос установлен на автомобиле ВАЗ-2115 непосредственно в баке для горючего. При его помощи удается создать внутри топливной системы давление в пределах восьми атмосфер. В час топливный насос в состоянии прокачать 80 литров бензина. Недостатком этого элемента, питающего двигатель на 8 клапанов, принято считать слабую устойчивость к примесям, содержащимся в горючем. Также нельзя его включать, если в баке отсутствует топливо.

Когда этот модуль приходит в негодность – автомобильный двигатель не запустится.

Устройство

В ВАЗ-2115 система подачи горючего содержит такие узлы:

• рампа;
• топливопровод;
• фильтр;
• блок управления;
• топливные форсунки.

Сам же топливный модуль включает в себя:

• датчик уровня бензина;
• бензонасос;
• поплавок;
• фильтр первичной очистки.

Сетка последнего находится непосредственно на всасывающем отверстии насоса. Она достаточно хорошо избавляет горючее от загрязнений, наличие которых существенным образом сокращает срок службы всей системы в целом.

Помимо того, в бензопроводе также имеется и фильтр, обеспечивающий тонкую очистку горючего.

Как показала практика, сам по себе инжектор двигателя ВАЗ довольно надежен и очень редко выходит из строя. Кроме отдельных элементов топливной системы, в его работе также участвуют:

• ЭБУ;
• датчики, контролирующие различные параметры.

Схема работы

По сути, топливный насос – это электромотор, перекачивающий горючее и создающий необходимое для работы всей системы давление. Он, как уже отмечалось выше, является одним из узлов топливного модуля. Последний представляет собой блок, внутри которого также находятся:

• заборная камера;
• датчик уровня топлива;
• поплавок;
• сетка фильтра.

Бензонасос питается от сети автомобиля. Мотор при этом установлен так, чтобы его свободно омывал бензин. Таким образом обеспечивается его охлаждение. При этом горючее также смазывает рабочие поверхности насоса.

Неисправности

Основные признаки того, что топливный насос не качает, следующие:

• силовая установка не работает;
• при включении зажигания не слышен шум работы насоса;
• если двигатель работает – то периодически происходят перебои;
• автомобиль передвигается рывками.

Таким образом проверить, работает ли он, довольно просто: включают зажигание и прислушиваются. Характерный звук покажет, что он исправен. Слушать необходимо в районе заднего сиденья, ведь именно там находится бензобак.

Наиболее частые поломки:

• перегорание предохранителя;
• отказ реле;
• неправильное или ненадежное подключение массы;
• загрязнение клемм;
• поломка электрического привода.

Следует, впрочем, признать, что последнее происходит очень нечасто. Благодаря тому, что этот узел хорошо охлаждается, перегрев ему не страшен.

Чаще всего отказывает гидронагнетатель шиберный центробежный, находящийся в самом насосе. Виной тому становится обычно низкое качество топлива и его высокая загрязненность посторонними веществами. Они в данном случае действуют как абразив и истачивают рабочие поверхности, в связи с чем нарушается плотность прилегания и, соответственно, падает эффективность.

Чем сильнее насос изношен, тем громче он работает и хуже качает. При необходимости проблема устраняется заменой всего узла, включающего в себя как электромотор, так и собственно насос.

Если перегорел предохранитель – его меняют на новый.

Реле выходит из строя по следующим причинам:

• усталость материалов;
• неправильная установка;
• низкое качество изготовления.

Ненадежное крепление массы приводит в регулярной потере контакта. Неправильное подключение вообще не позволит запустить насос.

Как снять топливный насос

Перед этим необходимо скрутить с АКБ минусовую клемму. Также бензобак должен быть совершенно пуст.

Чтобы заменить насос, потребуется полностью демонтировать топливный модуль. Это в числе прочего позволит очистить и днище бака от скопившейся грязи. Перед снятием модуля необходимо снизить в системе давление. На рампе есть штуцер для этого.

Далее нужно выполнить такие действия:

• снять защитную крышку, чтобы получить доступ к модулю;
• отсоединить клемму питания насоса;
• открутить топливные шланги;
• ослабить фиксатор самого модуля;
• извлечь его из бензобака.

Не следует забывать, что прежде чем выполнить последнее действие, нужно высвободить поплавок. Замена всего блока целиком – это самое простое решение, так как ремонт отдельных его элементов потребует знаний и большого опыта. Если ни того ни другого нет – то лучше обратиться в автосервис.

litezona.ru

Топливная система ваз 2114 инжектор 8

ИЗ ЧЕГО СОСТОИТ ТОПЛИВНАЯ СИСТЕМА НА ВАЗ 2114

Процесс бесперебойной подачи горючего осуществляется топливным устройством, который обеспечивает поток нужного количества горючих материалов в двигатель при движении автотранспорта.

Устройство топливной системы ВАЗ 2114

СОСТАВЛЯЮЩИЕ КОМПОНЕНТЫ УСТРОЙСТВА

Топливная система ВАЗ 2114 включает:

1. бак для хранения горючей смеси;
2. бензонасос;
3. несколько видов фильтров;
4. трубопроводы для передачи горючей жидкости;
5. рампу с 4 форсунками;
6. регулятор давления;
7. крышку на горловине бака.

Стальная топливная емкость служит объектом для хранения горючего, в ней помещен насос высокого давления и контролер показателя наличия горючего, который передает сигнал на контрольную панель. На насосе расположен фильтр грубой очистки, который предотвращает попадания крупных частиц мусора, ржавчины и различных примесей в топливную систему.

Возле бака находится фильтр тонкой очистки, этот агрегат гарантирует тщательную очистку горючей жидкости от главной магистрали до форсунок.

Форсунки помещены на топливной рампе, которая надежно закрепляет их на двигателе. Впрыск топлива осуществляется с помощью блока управления системы. Регулятор давления контролирует уровень впрыскивания жидкости между впускным шлангом и магистралью рампы. Излишек горючей смеси возвращается по форсункам назад, по отдельной линии слива бака.

Температура жидкости, которая выполняет обратный ход, повышается на 6-14 градусов, это происходит потому, что топливо циркулирует под основанием машины и пышущего двигателя, а также трется об стенки шланга.

Такой круговорот горючей смеси повышает температуру общей жидкости в цистерне. Появляются пары горючего, которые по определенной схеме поступают в емкость для горючего и не выходят в атмосферу, топливная система впрыскивания обеспечивает безопасное улавливания испарения, уничтожая пары при работе двигателя.

Перед тем, как провести ремонт или профилактические действия системы питания важно уменьшить давление внутри агрегата. Чтобы не допустить пролив топлива при удалении проводов, важно зафиксировать концы шлангом микрофиброй.

На автотранспорте установлена система подачи топлива ВАЗ 2114, которая эффективно подает горючее при различных наклонах автотранспорта, а также при низком уровне жидкости в цистерне.

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

1. хрупкостью корпуса;
2. частых перепадов температур;
3. образования конденсата в баке;
4. при использовании некачественной горючей смеси;
5. окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

ОБЯЗАТЕЛЬНОЕ ВИДЕО К ПРОСМОТРУ:

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

www.vazzz.ru

Система подачи топлива Ваз 2114, Ваз 2115, Ваз 2113

Руководство по снятию и установке деталей топливной системы лада 2114, замена фильтра лада 2115, проверка давления топлива лада 2113. Устройство системы питания двигателя ваз 2113, ваз 2115, ваз 2114. Эксплуатация систем двигателя автомобиля лада 2115. Устранение неисправностей в системах лада 2114: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту: головки цилиндров лада 2113, поршневой группы, блока цилиндров.

Функцией системы подачи топлива является обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Топливо подается в двигатель форсунками ваз 2114, установленными во впускной трубе.

Система подачи топлива с распределенным впрыском: 1 – штуцер для контроля давления топлива; 2 – рампа форсунок; 3 – кронштейн; 4 – регулятор давления топлива; 5 – электробензонасос; 6 – топливный фильтр; 7 – сливной топливопровод; 8 – подающий топливопровод; 9 – форсунки

В состав системы подачи топлива ваз 2114, ваз 2115, ваз 2113, лада самара 2 входят: электробензонасос 5, топливный фильтр 6, топливопроводы (подающий 8 и сливной 7), рампа 2 форсунок с топливными форсунками 9, регулятором 4 давления топлива и штуцером 1 контроля давления топлива.

Электробензонасос, установленный в топливном баке, подает топливо через магистральный топливный фильтр и линию подачи топлива на рампу форсунок ваз 2115.

Регулятор давления топлива лада самара 2 поддерживает постоянный перепад давления между впускной трубой и нагнетающей магистралью рампы. Давление топлива, подаваемого на форсунки, находится в пределах 300±6 кПа при неработающем двигателе. Избыток топлива сверх потребного форсункам возвращается в топливный бак по отдельной линии слива.

Перед обслуживанием топливной аппаратуры необходимо сбросить давление в системе подачи топлива ваз 2114.

При отсоединении топливопроводов не допускать пролива топлива ваз 2113. Для этого обматать концы трубок ветошью.

vazclub.com
