Для замены реле зажигания.

..

…головкой «на 10» отворачиваем две гайки крепления блока реле.

Снимаем блок реле со шпилек.

Отсоединяем колодку жгута проводов от реле.

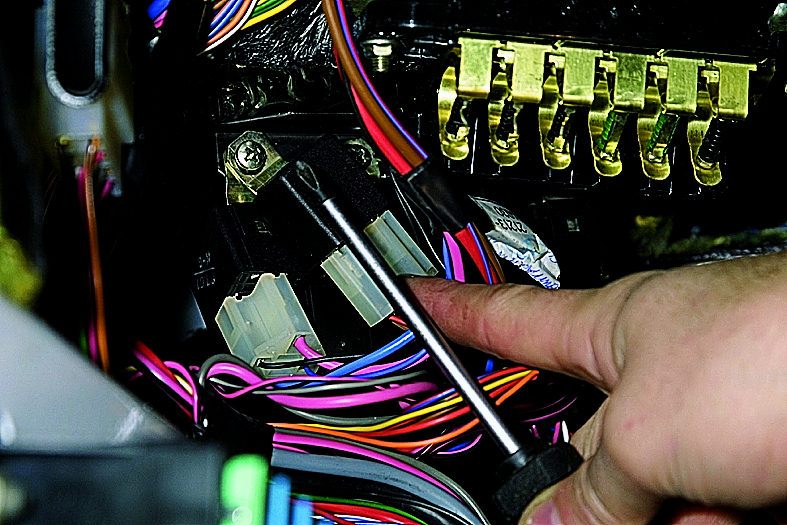

Крестообразной отверткой отворачиваем саморез крепления реле.

Этим саморезом крепится реле зажигания и главное реле.

Снимаем реле.

Новое реле зажигания устанавливаем в обратной последовательности.

Для замены остальных реле…

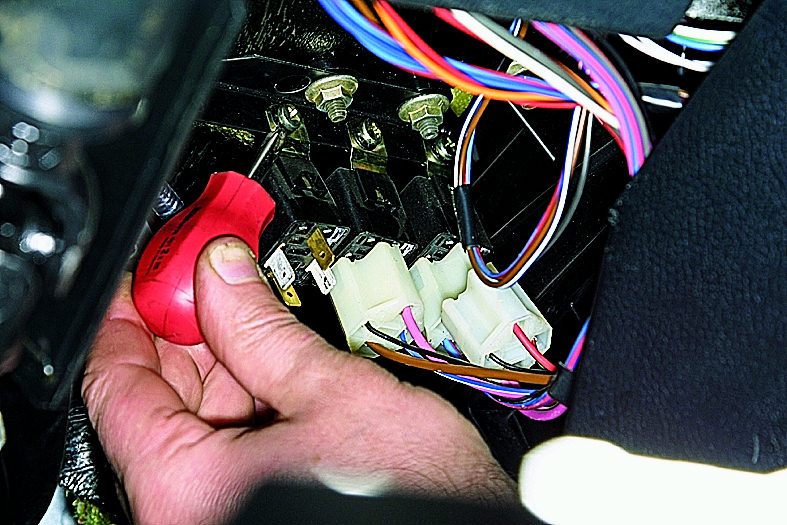

…отсоединяем колодки жгута проводов от реле.

Система зажигания ВАЗ-21213 Лада Нива, ВАЗ-21214 Лада 4х4, схема

Система зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем бесконтактная. Она состоит из датчика-распределителя зажигания, коммутатора, катушки зажигания, свечей зажигания, выключателя зажигания с реле зажигания типа 113.3747-10 и проводов высокого напряжения.

Система зажигания ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, устройство, конструкция, принцип работы, электрическая схема, каталожные номера деталей.

Цепь питания первичной обмотки катушки зажигания прерывается электронным коммутатором. Управляющие импульсы на коммутатор подаются от бесконтактного датчика, расположенного в датчике-распределителе.

Электрическая схема системы зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Устройство системы зажигания ВАЗ-21213 Лада Нива с карбюраторным двигателем.

Наименование и каталожные номера элементов системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-2131-01 с карбюраторным двигателем.

Датчик-распределитель 3810.3706 на ВАЗ-21213 Лада Нива.

Четырехискровой, неэкранированный, с вакуумным и центробежным регуляторами опережения зажигания. Со встроенным микроэлектронным датчиком управляющих импульсов. Датчик-распределитель выполняет две основные функции:

— Распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.
— Задает момент искрообразования в зависимости от его начальной установки, числа оборотов коленчатого вала и нагрузки на двигатель.

Наименование и каталожные номера элементов датчика-распределителя системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-2131-01 с карбюраторным двигателем.

Коммутатор системы зажигания.

В системе зажигания ВАЗ-21213 Лада Нива используются следующие типы коммутаторов:

— 3620.3734.
— 76.3734.
— RT1903.
— PZE4022.
— К563.3747.

Коммутатор преобразует управляющие импульсы датчика в импульсы тока в первичной обмотке катушки зажигания, размыкая цепь питания первичной обмотки катушки зажигания.

Блоки электронные системы зажигания ВАЗ-21213 Лада Нива, ВАЗ-21217, ВАЗ-2131-01.

Катушка зажигания ВАЗ-21213 Лада Нива.

В системе зажигания используются следующие типы катушек зажигания:

— 8352.12.
— 27.3705.
— 027.3705.
— 27.3705-01.

Катушки зажигания маслонаполненные, герметизированные с разомкнутым магнитопроводом.

Свечи зажигания и высоковольтные провода системы зажигания ВАЗ-21213 Лада Нива.

Свечи зажигания — А17ДВРМ или А17ДВРМ1 с помехоподавляющими резисторами сопротивлением 4-10 кОм. Высоковольтные провода с распределенным сопротивлением (2550±270) Ом/м.

Выключатель (замок) зажигания ВК347 2101-3704000-11 на ВАЗ-21213 Лада Нива.

Выключатель зажигания типа ВК347 (2101-3704000-11) оснащен противоугонным устройством. Принцип действия устройства заключается в том, что после извлечения ключа, установленного в положение «III» (стоянка), из корпуса выключателя выдвигается запорный ригель, который входит в паз вала руля и блокирует вал.

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Напряжение от аккумуляторной батареи и генератора подводится к контактам «30» и «30/1». Свободный штекер «INT» служит для подключения радиоприемника.

Запорный ригель противоугонного устройства должен выдвигаться, если ключ установить в положение «III» (стоянка) и вынуть из замка. Запорный ригель должен утапливаться после поворота ключа из положения «III» (стоянка) в положение 0 (выключено). Ключ должен выниматься из замка только в положении «III».

Включаемые цепи при различных положениях ключа в замке зажигания.

При установке в корпус выключателя контактную часть надо располагать так, чтобы штекеры «15» и «30» находились со стороны запорного ригеля. При этом широкий выступ контактной части войдет в широкий паз корпуса выключателя.

Особенности эксплуатации системы зажигания на Лада Нива.

На автомобиле ВАЗ-21213 Лада Нива применяется система зажигания высокой энергии с широким применением электроники. Поэтому, чтобы не получить травм и не вывести из строя электронные узлы, соблюдайте следующие правила.

— На работающем двигателе не касайтесь элементов системы зажигания (коммутатора, катушки зажигания и высоковольтных проводов).
— Не проверяйте работоспособность системы зажигания «на искру» между наконечниками проводов свечей зажигания и «массой».
— Не прокладывайте провода низкого напряжения системы зажигания в одном жгуте с проводами высокого напряжения.
— Следите за надежностью соединения с «массой» коммутатора через винты крепления. Это влияет на его бесперебойную работу.
— При включенном зажигании не отсоединяйте провода от клемм аккумуляторной батареи и не отсоединяйте от коммутатора штепсельный разъем. Так как на отдельных элементах его схемы может возникнуть повышенное напряжение и они будут повреждены.

Рекомендуем всегда возить в автомобиле катушку зажигания и коммутатор. Вероятность выхода из строя этих устройств довольно велика, а отремонтировать их или заменить чем то другим невозможно. При их повреждении двигатель пустить невозможно, но в то же время их замена очень проста. При крайней необходимости их можно заменить аналогичными элементами от другой модели автомобиля ВАЗ.

Система зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

Система зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем входит в систему управления двигателем. Управляет системой зажигания электронный блок управления (ЭБУ) двигателем. Система зажигания состоит из:

— Модуля зажигания, установленного на специальном кронштейне на блоке цилиндров.
— Свечей зажигания.
— Проводов высокого напряжения.

В системе зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем применяется модуль зажигания, состоящий из одной или двух катушек зажигания высокой энергии. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания. Она также не имеет регулировок (в том числе и угла опережения зажигания), так как зажиганием управляет электронный блок.

Наименование и каталожные номера элементов системы зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

Модуль зажигания системы зажигания ВАЗ-21214 Лада 4х4, ВАЗ-2131-41 с инжекторным двигателем.

Принцип работы системы зажигания ВАЗ-21214 Лада 4х4 с инжекторным двигателем.

В системе зажигания применяется метод распределения искры, называемый методом холостой искры. Цилиндры двигателя объединены в пары 1-4 и 2-3, и искрообразование происходит одновременно в двух цилиндрах.
