1. Сначала отключите аккумулятор от питания. Ключ в замке следует провернуть в горизонтальное положение, таким образом, чтобы он был на отметке «0».
2. После вам потребуется снять пластиковый кожух руля, он крепится на пяти винтах, используйте отвертку.
3. Теперь вам необходимо найти и выкрутит три болта, при помощи которых крепится ваше устройство. Используя шило либо отвертку вам следует нажать на фиксатор и демонтировать механизм, потянув на себя.
4. После этих действий отсоедините провода, а также колодку от устройства. На этом этапе можно произвести замену замка зажигания.
5. Следующим этапом будет замена контактной группы. Используя отвертку, вам необходимо поддеть стопорное кольцо и демонтировать элемент. Монтаж новой детали осуществляется таким образом, чтобы паз на контактной группе совпал со штоком, установленным на секрете устройства.
6. Последним шагом будет подключение кабелей к замку механизма. Схема правильного подключения приведена на фото. Красной точкой (50) отмечен провод запуска стартера, синей (15) — подключение провода печки и прочих приборов, которые активируются при зажигании, серый (30/1), черный — на питание габаритных огней и фар.

Часто автовладельцы классических ВАЗов сталкиваются проблемой при замене контактной группы — на купленной детали будет расположено 6 контактов, а в вашем устройстве их будет 7. Такие механизмы устанавливались на транспортные средства ВАЗ 2105 до 1986 г.в. Чтобы не мучиться с электрикой и не соединять провода, перед покупкой уточните этот момент.

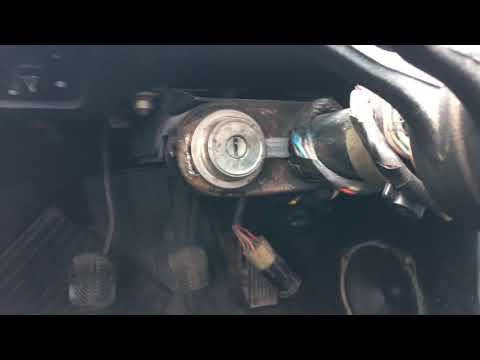

Видео «Как поменять устройство на классическом ВАЗе»

Предлагаем вам ознакомиться с процессом замены замка на отечественном ВАЗе (автор видео — в гараже у Сандро).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50. 00%)

Нет (50.00%)

Замена замка зажигания на ваз 2107 с видео снятия и установки

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Александр Орда На чтение 4 мин. Просмотров 181 Опубликовано 15.01.2016

В модели ВАЗ 2107 замок зажигания нередко выходит из строя. Если вы решили завести автомобиль, но панель с приборами не загорается или не слышно работу стартера, потребуется замена замка зажигания или одной из его составляющих. Ремонт этого механизма несложный, и сделать его можно без привлечения специалистов автосервиса.

Наиболее распространённые причины поломки замка зажигания

В седьмой модели ВАЗа замок зажигания состоит из двух основных частей:

• механической, куда вставляется ключ;
• контактной группы, к которой присоединяются провода.

Чаще всего механическая часть замка требует замены после попытки угона или заклинивания. При потере ключей также потребуется приобрести новую «секретку». Неисправность контактной группы возникает из-за короткого замыкания, нарушения изоляции или окисления контактов.

Каждый автолюбитель должен знать, как устроен замок зажигания, уметь проводить разборку и диагностировать неисправность этого узла. Если понимать схему подключения и конструкцию запчасти, можно быстро устранить неисправность даже в дороге. Для ремонта не требуются особые навыки или профессиональный инструмент.

Когда надо заменить

Выявить неисправность механической части довольно легко. Необходимо просто внешне осмотреть деталь на наличие трещин или деформации. Если при вращении ключа происходит заклинивание или резкие скачки, механизму требуется замена.

Диагностика контактной группы требует контрольного прибора, который покажет наличие напряжения на стартере при включённом зажигании. Если такого устройства нет, можно использовать обычную «контрольку» — лампочку с двумя отходящими проводами.

Совет: При поломке одной из деталей замка зажигания лучше приобрести сразу весь комплект, так как у некоторых производителей могут отличаться соединительные разъёмы комплектующих.

Как менять

После диагностики приступаем к снятию и замене.

Необходимые инструменты

При обнаружении поломки в замке потребуется приготовить следующие инструменты для разборки:

• плоская отвёртка;
• крестовая отвёртка;
• шило.

Как осуществить снятие (пошагово с фото)

Все элементы механизма соединяются между собой с помощью обычных болтов, которые снимаются без применения грубой физической силы.

1. Отключаем аккумулятор, чтобы в процессе работы случайно не замкнуть провода.
2. Вставляем ключ в замок и поворачиваем его на 90 градусов. При таком положении рулевой вал заблокируется и не будет мешать демонтажу.

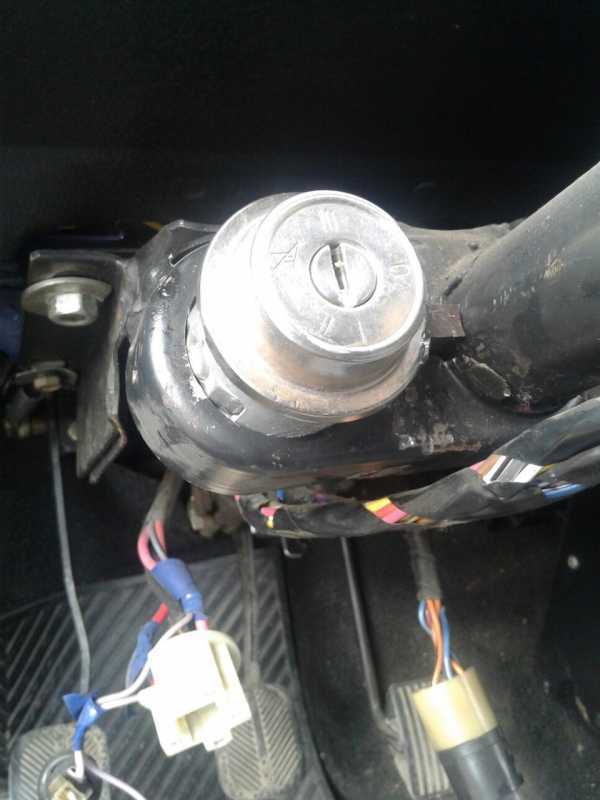

   Перед разборкой устройства поворачиваем ключ в замке зажигания на 90 градусов

3. Для снятия пластмассового кожуха откручиваем 5 болтов, которые соединяют верхнюю и нижнюю часть.
4. Аккуратно снимаем обе части кожуха.

   После откручивания болтов обе части кожуха легко снимаются с кронштейна

5. Откручиваем два винта, которые удерживают замок. Они расположены по обе стороны от переключателя.

   Для демонтажа замка зажигания нужно открутить два болта крепления

6. Отсоединяем провода с контактной группы зажигания.
7. В плоское отверстие на кронштейне вставляем шило и нажимаем на защёлку, чтобы отодвинуть фиксатор.
   Снимаем болт крепления и шилом через плоское отверстие надавливаем на фиксатор

8. Поддеваем механизм плоской отвёрткой и снимаем его с кронштейна.

   После снятия болтов и отжима фиксатора замок зажигания легко вытягивается наружу

Проверка и ремонт контактной группы, установка и подключение нового замка

Если вы решили заменить лишь контактную группу, то потребуется откинуть плоской отвёрткой кольцо – и деталь отсоединится. При установке новых контактов необходимо расположить паз на секретную часть, чтобы произошло небольшое зацепление. После этого зажимаем всё пружинным кольцом.

Установка нового замка проходит следующим образом:

1. Вставляем ключ и поворачиваем его на метку «0».

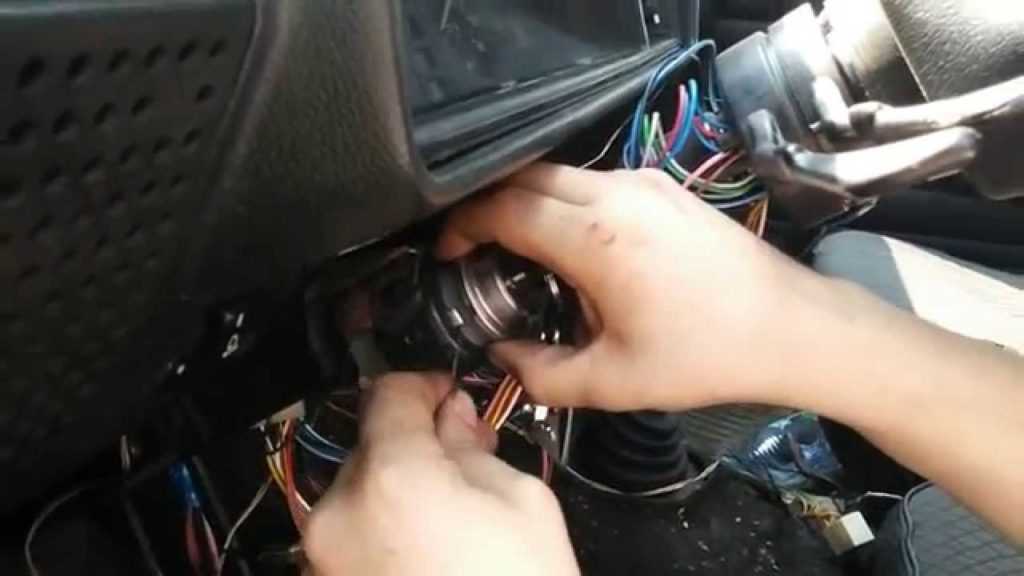

2. Зажимаем фиксатор и одновременно вставляем выключатель в кронштейн.
3. Подключаем провода согласно схеме.

   Подключаем провода по цветам, как обозначено на схеме

4. Устанавливаем две части кожуха и скрепляем их болтами.

Совет: При подключении контактов важно использовать правильную схему. Если соединить разные полюса, то проводку может замкнуть, что приведёт к поломке электроприборов.

Видео по замене на ВАЗ 2107

Если в процессе эксплуатации автомобиля у вас начал заклинивать замок зажигания или не всегда срабатывает питание при повороте ключа, необходимо заменить устройство на новое.
