Макферсон (подвеска) — Википедия

У этого термина существуют и другие значения, см. Макферсон.

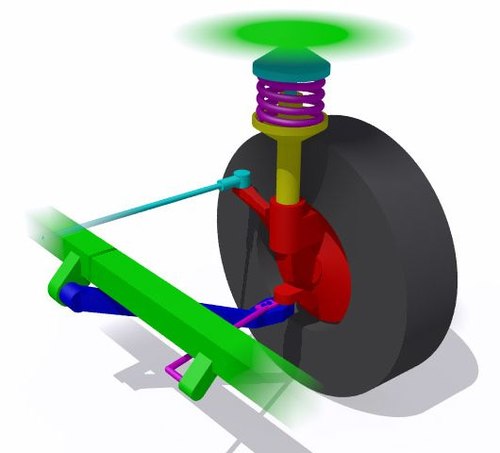

Подвеска макферсон на примере левого переднего колеса на заднеприводном автомобиле:
Детали кузова, Нижний рычаг, Растяжка (реактивная тяга) или стабилизатор поперечной устойчивости, Упругий элемент (пружина), Амортизаторная стойка, Шарнирное крепление стойки, Поворотный кулак и ступица колеса, Рулевая тяга.

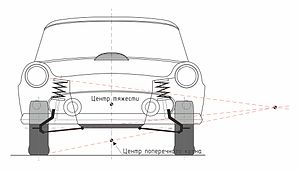

Графический способ нахождения центра крена подвески типа «макферсон»

[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стила Макферсона, автора конструкции.

Была получена дальнейшим развитием подвески на двойных поперечных рычагах, но имеет лишь один поперечный рычаг внизу, взамен же второго рычага применён высоко расположенный под крылом шарнир — крепление на брызговике крыла поворотной (в случае передней подвески с управляемыми колёсами) стойки, играющей одновременно роль амортизатора, которая связывает этот шарнир с нижним поперечным рычагом. Стабилизатор поперечной устойчивости в такой подвеске зачастую играет роль части нижнего рычага — растяжки, что отражено на иллюстрации; в ином случае — на современных автомобилях как правило — применяются треугольные или Г-образные рычаги и отдельный стабилизатор^[1].

Для подвески макферсон важное значение имеет такой параметр, как наклон амортизаторной стойки, которая в её случае фактически выполняет роль шкворня. Для коррекции ходовых качеств автомобиля применяют как продольный, так и поперечный наклон.

В редких случаях в качестве упругого элемента в подвеске макферсон может использоваться не пружина, а торсион — примером такой подвески является передняя на «Порше 911», или даже поперечная рессора, заменяющая поперечный рычаг или действующая в паре с ним^[1]. Кроме того, пружина в такой подвеске вовсе не обязательно располагается вокруг амортизаторной стойки — например, на Mercedes-Benz W124 и многих автомобилях платформы Ford Fox пружина и амортизаторная стойка передней подвески макферсон были смонтированы отдельно друг от друга.

Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена» (англ. Chapman strut). В отечественной практике иногда в том же значении используется термин «свечная подвеска» или «качающаяся свеча».

В сравнении с подвеской на двойных поперечных рычагах, макферсон уступает по параметрам кинематики (главным образом из-за существенно большего изменения развала колёс при ходах сжатия и отбоя), в значительно большей степени передаёт на кузов автомобиля вибрации и шумы, занимает много места по высоте, а также сложнее в обслуживании из-за необходимости демонтажа всей стойки, например, для замены или ремонта амортизатора, но более дёшева и технологична в производстве, компактна по ширине и имеет небольшую массу, что обусловило широчайшее её применение в практике современного автомобилестроения.

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня.

Ford Vedette — первый автомобиль с подвеской системы Макферсона

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стила Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet^[2], а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании^[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером фирмы «Фиат» Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками

[4].

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

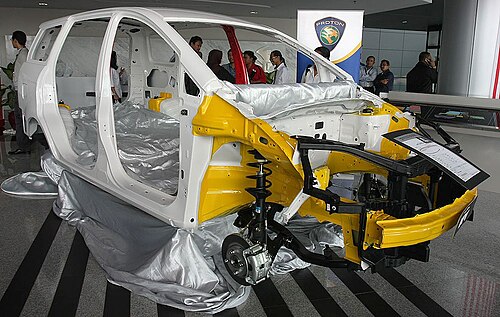

Типичная конструкция передней подвески типа «макферсон» на современном автомобиле. Жёлтым выделен брызговик крыла с усилением, в который упирается стойка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения плеча обкатки.

[1]

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

Задняя подвеска Чепмена на шасси Lotus Elan.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (Audi 100, Mercedes-Benz W124, Opel Senator, практически весь модельный ряд BMW второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах (Audi A4 и A6, Mercedes-Benz W210, более новые модели BMW), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы Lotus Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым^[1]

С активным развитием пневмоподвески пневмоэлементы стали занимать место классических амортизаторов . С одной стороны это дало возможность регулировать уровень просвета и уменьшить тряску , с другой стороны независимая пневмоподвеска наиболее сложна и дорога в изготовлении и эксплуатации.

Преимущества[править | править код]

Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
Компактность в продольном и поперечном направлениях^[1].
Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
Возможность осуществления больших конструктивных ходов^[1].
Меньшая масса неподрессоренных частей.
Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки[править | править код]

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
Сложность изоляции от дорожных шумов^[1].
Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ¹⁴ ¹⁵ ¹⁶ ¹⁷ Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
↑ SIA Flashback – The Truth About Chevy’s Cashiered Cadet (англ.)
↑ 4Car 100 Greatest Innovations (неопр.). Дата обращения 16 августа 2006. Архивировано 23 февраля 2012 года.
↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

Обсуждение:Макферсон (подвеска) — Википедия

Эта статья была переименована по результатам обсуждения от 12 марта 2010 года.
Старое название Подвеска Макферсона было изменено на новое: Макферсон (подвеска).
Для повторного выставления статьи на переименование нужны веские основания, иначе такое действие будет нарушать правила (см. п. 8).

Инетересно где автор этой странички увидел на картинке стабилизатор поперечной устойчивости? 🙂 я там только реактивную тягу вижу, которой к стати нет в списке. Честно говоря, я вообще мало что понял из этой статьи…а стабилизатор, скорее всего второй рычаг(фиолетовый)

Стабилизатора здесь вобще нету, а фиолетовым обозначкна стойка стабилизатора95.111.218.62 19:46, 25 июля 2009 (UTC)

Да видимо есть, фиолетовая дрянька, только не дорисована средняя часть. Ну можете считать что это просто растяжка нижнего рычага, хотя такую конструкцию в реале с ходу я лично не припомню — либо треугольные рычаги, либо растяжка одновременно являющаяся стабилизатором… Эту картинку я давно уже перерисовать хочу, руки не доходят. Может возьмётесь ? DL24 18:09, 27 июля 2009 (UTC)

Может вы и правы, но сиреневым цветом и обозначена пружина, поетому рисунок действительно нужно переделать. К сожелению я несмогу ето сделать потому что занят.—93.180.230.121 22:38, 7 августа 2009 (UTC)

Ooooчень сомневаюсь что «макферсон страт» изобрели в 1960-м, он встречается на Форде Таунусе 57 года и Ford Zephyr аж 1951-вого и Ford Vedette 1949-го. Кроме того изобрёл её итальянец Fornaca, работавший на Фиате, ещё в 1920х годах, согласно англопедии (и есть источник). Товарищ МакФерсон как раз разрабатывал Ford Vedette и впервые применил такую подвеску на *серийном* драндулете. DL24

Кажется, на изображении неправильно показана. На сколько я знаю, шаровая опора — под рычагом. 88.81.247.18 10:55, 4 сентября 2008 (UTC)

То, что там обозначено цветом «шаровая опора» (сине-зелёный) однозначно ей не является, да. DL24 19:30, 4 февраля 2009 (UTC)

Шаровая опора (шарнир) соединяет нижний рычаг (синий) с поворотным кулаком (красный). На изображении не выделена (да и маленькая она (он)). А сине-зелёным обозначен ВЕРХНИЙ ШАРНИР («шарнирное крепление стойки» — слова «шаровый» там и нет) — обычно это упорный подшипник, опирающийся через резиновый демпфер на крыло.

После того как я год назад поменял подписи к картинке — конечно всё стало правильно… а претензии у человека были к старому варианту, где это была шаровая опора. DL24 20:18, 9 октября 2011 (UTC)

И ещё. Шаровый шарнир в этой подвеске не работает на разрыв. А работает на боковые усилия. Рычаг к кузову закреплён шарнирно, и усилий вверх-вниз не испытывает, и на шарнир, соответственно, не передаёт (сила тяжести и упругость шарниров — это пара килограмм). При износе, когда появляется люфт — шарнир начинает постукивать, а машина — сильно рыскать на скорости. Но и износ — в основном боковой, вырваться может только явно дефектный шарнир (и то — не знаю, в какой яме). Именно из-за разгруженности от силы пружины шарнир и получается маленьким и ходит долго, а износ его заметен сразу. Cменивший два шаровых на Оке — 83.149.38.77 14:41, 16 января 2011 (UTC)

Не знаешь — не правь… или сначала узнай, потом правь… это надо добавить в правила ! Гугленье по «платформа Ford Fox» очень даже просвещает на эту тему.

en:Ford Fox platform

причём тут «Фокус» ?!

DL24 21:30, 9 октября 2011 (UTC)

Высокая надёжность. Единственный нагруженный узел (шарнир) — верхняя опора стойки — упорный подшипник качения, с огромным ресурсом. На все остальные узлы (шарниры) действуют знакопеременные нагрузки усилием примерно до 1/5 силы сжатия пружины, что обеспечивает, во первых — значительный ресурс, во-вторых — быструю диагностику разболтавшихся шарниров — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Эта внесённая аноном цитата не соответствует действительности. Данная подвеска является наименее живучей из практически всех возможных вариантов, исключая, вероятно, подвеску на работающих на скручивание резиновых блоках (вообще только для ровных дорог). Амортизаторная стойка при желании пробивается под замену на одной единственной яме, при этом составляет по количеству деталей и стоимости половину всей подвески. В подвеске на двойных поперечных рычагах, амортизатор — сугубо вспомогательный элемент, подвеска великолепно работает и без него, хотя езда и становится менее комфортабельной. Основные части подвески на двойных поперечных рычагах служат обычно в течении всего срока службы автомобиля, если не повреждаются при аварии или езде по очень плохим дорогам, — регулярно меняются лишь недорогие шарниры, а в случае шкворневой подвески — так и вообще копеечные резьбовые втулки и шкворни. Наличие износа в данных узлах не препятствует передвижению автомобиля, вырывает шаровые только у классических ВАЗов, у которых они слабые и работают на разрыв — а в грамотно разработанных подвесках (Нива, Волга, многие внедорожники) шаровая опора и вовсе работает на сжатие, и разрушением подвески не угрожает даже при полном своём износе. Стойки же подвески макферсон меняются как минимум так же часто, как и обыкновенные амортизаторы, которые являются расходным материалом. При езде с пробитой стойкой есть большой шанс убить брызговик крыла («стаканы»), с последующей потерей геометрии подвески и невозможностью установки нормального развала колёс, это уже как минимум сварка и стенд. Таким образом, «надёжность» разгруженной шаровой опоры оборачивается огромными проблемами для нагруженных по полной программе амортизатора-стойки и брызговика. Анон рассматривает надёжность одного единственного узла, при этом как бы «забывая», что основная (и самая дорогая) часть данной подвески — не шаровая опора, а стойка, которой достаётся за двоих, вследствие чего она как раз таки надёжностью вовсе не отличается. По сравнению с ней основные детали подвески на двойных поперечных рычагах почти вечные. Долговечность упорного подшипника, конечно, приятна, но большой роли не играет — стойка целиком выходит из строя намного раньше и заменяется в сборе, так как её стоимость не сравнима с ценой подшипника. DL24 19:34, 8 мая 2012 (UTC)

Где ставится ударение в названии этого типа подвески? По-моему, это читается как «Ма́кферсон», хотя часто можно слышать «Макфе́рсон» и даже «Макфи́рсон». Так что непонятно. 46.42.4.34 05:36, 10 сентября 2012 (UTC) В. Панарин

Вообще, фамилия мужика была мак-Фе́рсон. Как мак-Клауд. DL24 19:45, 7 июня 2014 (UTC)

работаю механиком, термин «брызговик крыла» удивил. Наверно имелся в виду «подкрылок» , хотя вернее было бы написать что стойка верхней своей чашкой крепится к лонжерону кузова 85.26.241.132 13:48, 5 февраля 2013 (UTC)

В технике эта деталь именуется брызговик крыла или брызговик моторного отсека:

[1]

[2]

Никогда, ни на одной из известных мне машин, пружинно-амортизаторная стойка не упирается в лонжероны. Более того, большая часть автомобилей с подвеской «макферсон» не имеет лонжеронов, у них несущий кузов, весь из объёмных штамповок с локальным усилением (ВАЗ-2108 как пример, у него нет ложеронов, есть брызговики моторного отсека с П-образными усилителями, образующие вместе коробчатые сечения, играющие роль несущей системы передка). Подкрылок — тоже «в небо», так называется алюминиевая, резиновая или пластмассовая защита колёсной арки от повреждения гравием и песком, летящими с дороги. То, что Вы работаете автомехаником, и у Вас такие пробелы в познаниях — удручает, ладно во ВТУЗе Вас не учили, но в каталоги-то Вы наверняка заглядывали. То, что вы, вероятно, называете брызговиком в своём обиходе, на самом деле является грязевым фартуком или щитком. DL24 19:45, 7 июня 2014 (UTC)

Тут он жёлтым выделен —

— собственно сам брызговик переднего крыла с усилением.

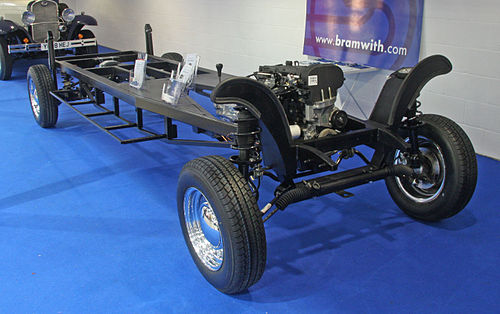

Вот здесь —

— стойка упирается в кронтейн на лонжероне рамы, да. Но это чуть ли не уникальный случай. DL24 20:06, 7 июня 2014 (UTC)

Уважаемые правящие статью. Я сам долго думал на эту тему, и всё же оно левое, как и указано в описании к картинке. А рулевая тяга проходит впереди оси передних колёс, что встречается реже, чем обратное, но всё же встречается (например, Форд Сиерра). Если бы это было правое колесо, рулевая тяга на этой схеме проходила бы сквозь картер двигателя. Вообще конечно диаграмма убога и её надо заменять.DL24 14:30, 21 июня 2014 (UTC)

Макферсон (подвеска) — Википедия

У этого термина существуют и другие значения, см. Макферсон. Подвеска макферсон на примере правого переднего колеса на заднеприводном автомобиле:
Детали кузова, Нижний рычаг, Растяжка (реактивная тяга) или стабилизатор поперечной устойчивости, Упругий элемент (пружина), Амортизаторная стойка, Шарнирное крепление стойки, Поворотный кулак и ступица колеса, Рулевая тяга. Графический способ нахождения центра крена подвески типа «макферсон»

Подвеска макферсон, она же подвеска Макферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)^[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стила Макферсона, автора конструкции.

История

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня. Ford Vedette — первый автомобиль с подвеской системы Макферсона

Задняя подвеска Чепмена на шасси Lotus Elan.

Пневматизация макферсона

Преимущества и недостатки

Преимущества

Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
Компактность в продольном и поперечном направлениях^[1].
Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
Возможность осуществления больших конструктивных ходов^[1].
Меньшая масса неподрессоренных частей.
Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
Сложность изоляции от дорожных шумов^[1].
Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ¹⁴ ¹⁵ ¹⁶ ¹⁷ Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
↑ SIA Flashback – The Truth About Chevy’s Cashiered Cadet (англ.)
↑ 4Car 100 Greatest Innovations (неопр.). Дата обращения 16 августа 2006. Архивировано 23 февраля 2012 года.
↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

Макферсон (подвеска) — Википедия

Подвеска макферсон, она же подвеска Мак-Ферсона (англ. MacPherson suspension) или подвеска на направляющих стойках, «качающаяся свеча» — тип автомобильной подвески, основным элементом которой является амортизаторная стойка (англ. MacPherson strut)^[1]. Названа по имени инженер-конструктора автомобильной компании «General Motors» Эрла Стили МакФерсона (Earle S. MacPherson, 1891—1960), автора конструкции.

История

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стили Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля Chevrolet Cadet^[2], а впоследствии впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании^[3]. Позднее она использовалась на Ford Zephyr (1950) и Ford Consul (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

Задняя подвеска Чепмена на шасси Lotus Elan.

Пневматизация макферсона

Преимущества и недостатки

Преимущества

Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
Компактность в продольном и поперечном направлениях^[1].
Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
Возможность осуществления больших конструктивных ходов^[1].
Меньшая масса неподрессоренных частей.
Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
Сложность изоляции от дорожных шумов^[1].
Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ¹⁴ ¹⁵ ¹⁶ ¹⁷ Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
↑ Статья о (англ.)
↑ 4Car 100 Greatest Innovations. Проверено 16 августа 2006. Архивировано 23 февраля 2012 года.
↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

Макферсон (подвеска) — Википедия. Что такое Макферсон (подвеска)

Подвеска макферсон на примере правого переднего колеса на заднеприводном автомобиле:
Детали кузова, Нижний рычаг, Растяжка (реактивная тяга) или стабилизатор поперечной устойчивости, Упругий элемент (пружина), Амортизаторная стойка, Шарнирное крепление стойки, Поворотный кулак и ступица колеса, Рулевая тяга.

Графический способ нахождения центра крена подвески типа «макферсон»

История

Ford Vedette — первый автомобиль с подвеской системы Макферсона

Задняя подвеска Чепмена на шасси Lotus Elan.

Пневматизация макферсона

Преимущества и недостатки

Преимущества

Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
Компактность в продольном и поперечном направлениях^[1].
Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
Возможность осуществления больших конструктивных ходов^[1].
Меньшая масса неподрессоренных частей.
Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
Сложность изоляции от дорожных шумов^[1].
Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ¹⁴ ¹⁵ ¹⁶ ¹⁷ Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
↑ Статья о (англ.)
↑ 4Car 100 Greatest Innovations. Проверено 16 августа 2006. Архивировано 23 февраля 2012 года.
↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.

Макферсон, Эрл — Википедия

Материал из Википедии — свободной энциклопедии

Эрл Стил Макферсон (англ. Earle Steele MacPherson; 6 июля 1891, Хайленд-Парк, Иллинойс, США — 26 января 1960, Детройт, Мичиган, США) — американский автомобильный инженер, наиболее известный разработкой подвески Макферсона в 1940-х годах.

Эрл С. Макферсон родился в Хайленд-Парке, штат Иллинойс, в 1891 году. Выпускник Университета Иллинойса . Служил в армии в годы Первой мировой войны и получил звание капитана^[1] . В начале 1920-х годов работал в компаниях Chalmers Motor и Liberty Motor Car, а в 1923 году присоединился к компании Hupmobile^[2]. В 1934 году стал сотрудником General Motors, заняв должность главного инженера-конструктора подразделения Chevrolet в 1935 году.

Макферсон был главным инженером проекта Chevrolet Cadet, компактного автомобиля, который планировалось продавать менее чем за 1000 долларов. Макферсон разработал для этого автомобиля подвеску в виде стойки. Прототипом стойки Макферсона был дизайн подвески автомобиля Fiat, запатентованный в 1920-х годах. Однако разработка Макферсона не использовалась в проекте Chevrolet Cadet.^[3]^[4]

После того, как проект Chevrolet Cadet был закрыт в мае 1947 года, Макферсон покинул GM и перешел в компанию Ford Motor. Одним из его первых проектов в новой компании было приспособление конструкции подвески, разработанной Макферсоном, для автомобиля Ford Vedette 1949 года, который должен был выпускаться дочерней французской компанией. Этот автомобиль стал первым, в конструкции которого использовалась подвеска Макферсона. Однако из-за того, что завод Ford в Пуасси задержал выпуск Ford Vedette, первыми автомобилями с подвеской Макферсона, которые стали известными широкой публике, оказались Fords Zephyr и Consul^[2]. Эти модели попали в заголовки газет на лондонском автосалоне 1950 года.

Макферсон стал главным инженером Ford Motor Company в 1952 году. Эту должность он занимал до ухода на пенсию в мае 1958 года. Он умер в 1960^[2].

Peter Robinson. Icons: Earle Macpherson (неопр.). https://www.motortrend.com (16 мая 2016). Дата обращения 3 мая 2019.

Макферсон (подвеска) — Википедия

У этого термина существуют и другие значения, см. Макферсон.

Графический способ нахождения центра крена подвески типа «макферсон»

История

Ford Vedette — первый автомобиль с подвеской системы Макферсона

Задняя подвеска Чепмена на шасси Lotus Elan.

Видео по теме

Пневматизация макферсона

Преимущества и недостатки

Преимущества

Малые затраты на изготовление^[1], упрощение сборки автомобиля на заводе-изготовителе — вся подвеска такого типа (поперечина, рычаги, стойки) как правило подсобирается на отдельном конвейере и устанавливается за один приём.
Компактность в продольном и поперечном направлениях^[1].
Большое расстояние по высоте между опорными узлами, что уменьшает боковые и продольные силы, возникающие в местах крепления к кузову^[1].
Возможность осуществления больших конструктивных ходов^[1].
Меньшая масса неподрессоренных частей.
Верхняя опора стойки представляет собой упорный подшипник качения, с огромным ресурсом. Рычаг и шаровой шарнир в этой конструкции разгружены от передаваемых при проезде неровностей дороги вертикальных усилий, вследствие чего имеют значительный ресурс и могут быть предельно облегчены, причём диагностика неисправности шарниров облегчена благодаря наличию чётких симптомов их износа — постукивание и неустойчивость на скорости, на что водитель сразу обращает внимание.

Недостатки

Несколько худшие параметры кинематики по сравнению с подвеской на двух поперечных или продольных рычагах: при большом ходе подвески развал (угол наклона колеса к вертикальной плоскости) будет меняться в значительных пределах, и тем больше, чем больше ход подвески^[1]. При ходе сжатия подвески выставленный изначально положительный развал колёс быстро сменяется отрицательным, что в случае передней подвески означает ухудшение устойчивости и управляемости автомобиля из-за снижения сцепления его колёс с дорожным покрытием.
Передача усилия на сравнительно слабый брызговик крыла, что требует его усиления^[1]; при езде по плохим дорогам и при работе подвески «на пробой» начинается разрушение точек крепления стоек на брызговике крыла с образованием на нём усталостных трещин и началом коррозионного процесса, поэтому подвеска «макферсон» пригодна главным образом для эксплуатации на хороших благоустроенных дорогах. При эксплуатации на плохих дорогах она малодолговечна по сравнению с иными типами подвесок.
Амортизаторная стойка является высоконагруженным элементом подвески, через который передаются на несущую систему автомобиля все воспринимаемые подвеской вертикальные усилия и толчки, и в ходе эксплуатации достаточно часто выходит из строя, особенно при езде по неровным дорогам. При этом её стоимость и сложность работ по её замене достаточно велики. При пробое подвески может не выдержать нижний клапан стойки, что выводит из строя её амортизаторную часть, при этом большинство современных стоек являются неразборными и заменяются исключительно в сборе. Езда с «пробитой» стойкой, в свою очередь, приводит к повреждению узла крепления стойки к брызговику крыла и, в конечном итоге, оканчивается деформацией кузова с нарушением геометрии подвески, устранимым лишь дорогостоящим кузовным ремонтом.
Сложность изоляции от дорожных шумов^[1].
Меньшая компенсация продольного крена («клевка») при торможении, по сравнению с подвеской на двойных рычагах^[1]. Особенно это проявлялось на бывшей наиболее распространённой в ранних конструкциях разновидности подвески макферсон с расположенным перед рычагами стабилизатором поперечной устойчивости, играющим одновременно роль части нижнего рычага. Так как по соображениям сохранения необходимого дорожного просвета под передним свесом крепления стабилизатора на кузове располагались сравнительно высоко, оси рычагов подвески оказывались направлены таким образом, что «клевок» при торможении даже усиливался, так как ось рычага проходила дальше от центра тяжести, чем при рычагах, параллельных земле. С 1990-х годов рычаги подвески макферсон стали обычно делать L-образными, с большим основанием, что позволило отказаться от использования плеч стабилизатора в качестве части рычага подвески и задать более оптимальную с точки зрения противодействия «клевку» при торможении геометрию.
Трение между штоком и направляющей, ухудшающее работу подвески^[1].

Из-за этого, подвеска макферсон практически никогда не используется на:

Гоночных и дорогостоящих спортивных моделях — преимущество в стоимости не компенсирует некоторое ухудшение кинематики, критичное для таких автомобилей^[1];
Лёгких грузовых автомобилях с независимой подвеской — из-за больших нагрузок в зоне крепления стойки к брызговику^[1];
Настоящих внедорожниках, рассчитанных на постоянную эксплуатацию по плохим дорогам и за их пределами;
Рамных автомобилях — для установки верхних опор стоек в этом случае требуются громоздкие кронштейны, что делает «макферсон» сравнительно неудобным типом подвески для рамного шасси;
Также долгое время не применялась на автомобилях с гидропневматической подвеской — из-за отсутствия места для гидропневматического упругого элемента^[1] (но впоследствии применялась на автомобилях компании Citroën, таких как: Citroën BX, Citroën Xantia, Citroën XM, Citroën C5 I поколения).

Источники и примечания

↑ ¹ ² ³ ⁴ ⁵ ⁶ ⁷ ⁸ ⁹ ¹⁰ ¹¹ ¹² ¹³ ¹⁴ ¹⁵ ¹⁶ ¹⁷ Раймпель, Й. Шасси автомобиля (сокр. пер. с нем.) = Fahrwerktechnik. — Москва: Машиностроение, 1983. — Т. I. — С. 195—227. — 356 с.
↑ Статья о (англ.)
↑ 4Car 100 Greatest Innovations. Проверено 16 августа 2006. Архивировано 23 февраля 2012 года.
↑ Setright, L.J.K., «MacPherson Strut: Legs to Support the Car», in Northey, Tom, ed. World of Automobiles (London: Orbis, 1974), Volume 11, p.1235.
