устройство и принцип работы, признаки неисправности, замена

Оглавление

• 1 Устройство внутреннего ШРУСа
• 2 Признаки неисправности
• 3 Как проверить внутренний ШРУС
• 4 Какую смазку использовать для ШРУСа
• 5 Замена внутреннего ШРУСа

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

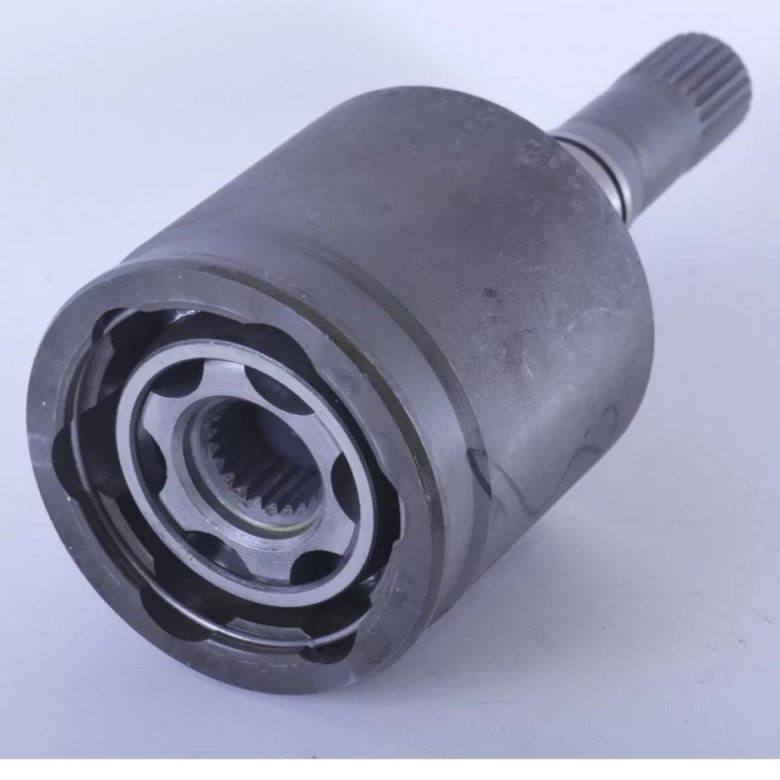

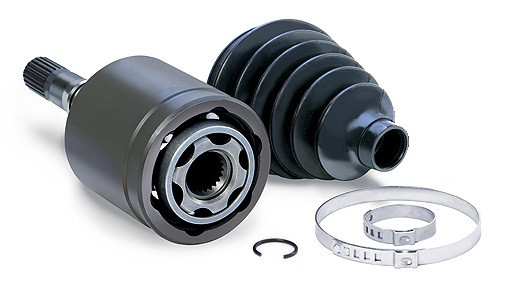

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

1. Корпуса в виде чаши с ведомым валом.
2. Внутренней обоймы – сферического кулака с ведущим валом.
3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
2. Отсутствие внутри механизма смазочного материала или его плохое качество.
3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
2. Рывки и вибрация при разгоне.
3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при t^о, превышающей 45^оС, и приводят к поломке шарнира через короткое время.
3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки.

Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

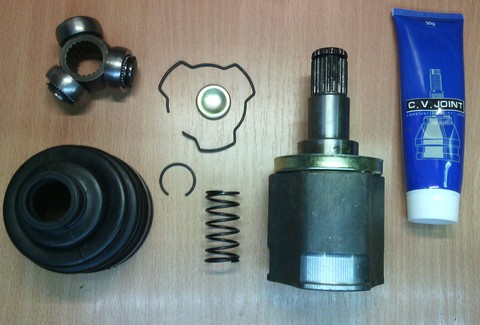

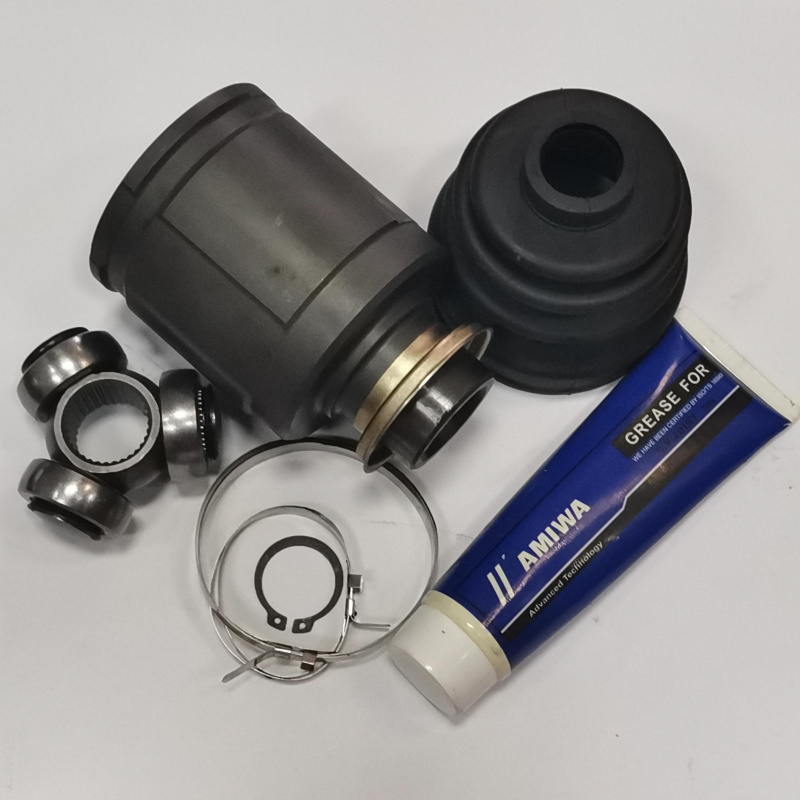

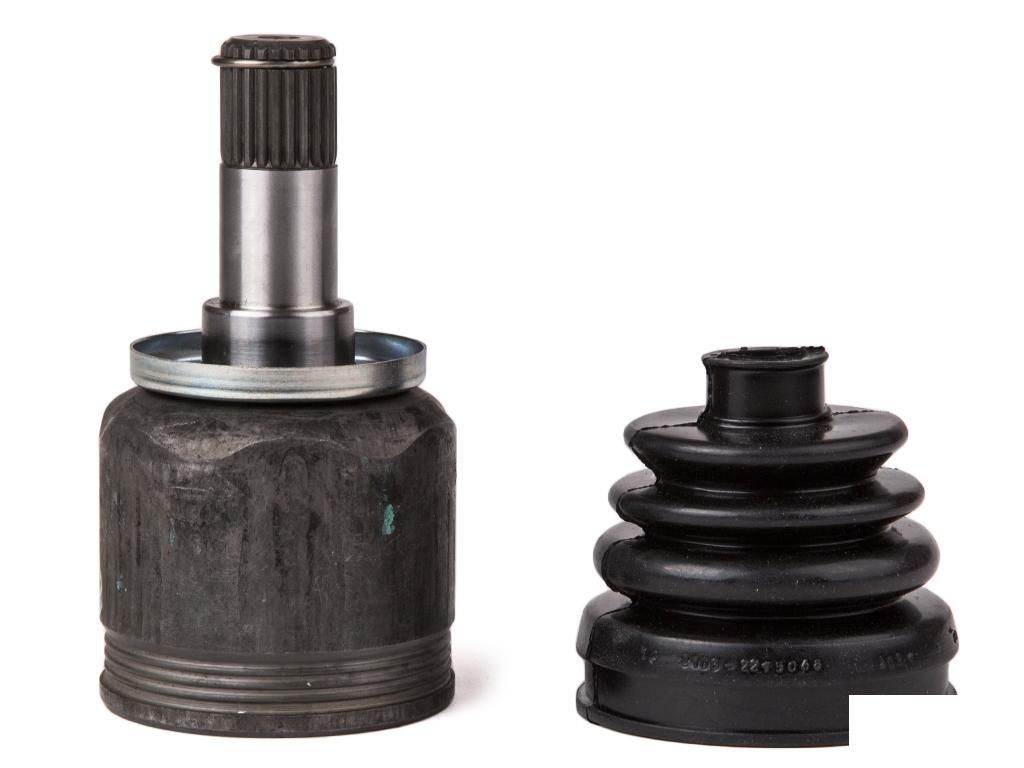

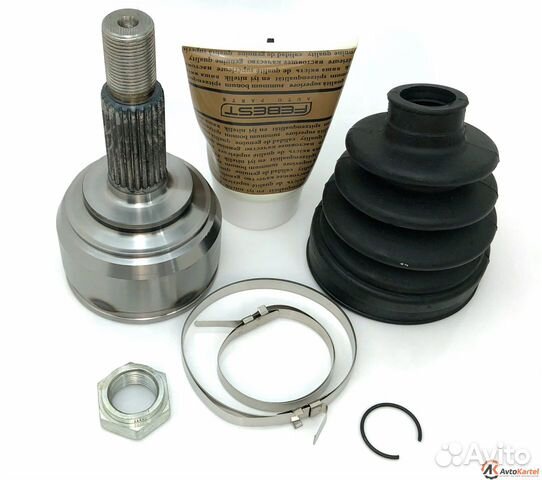

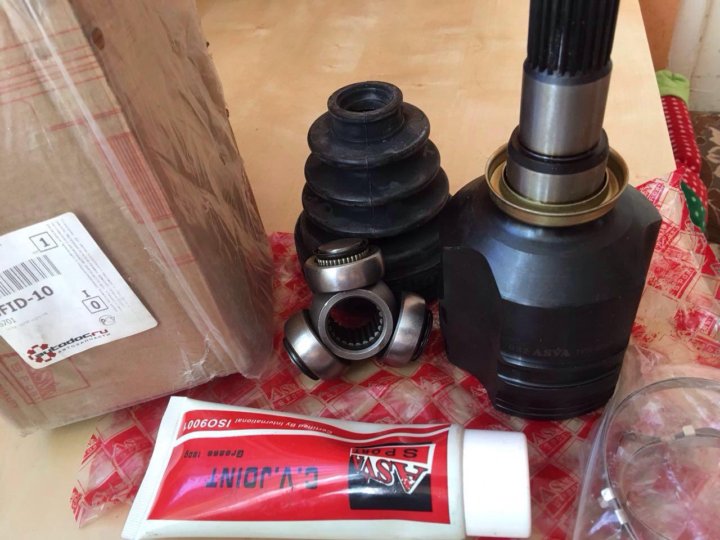

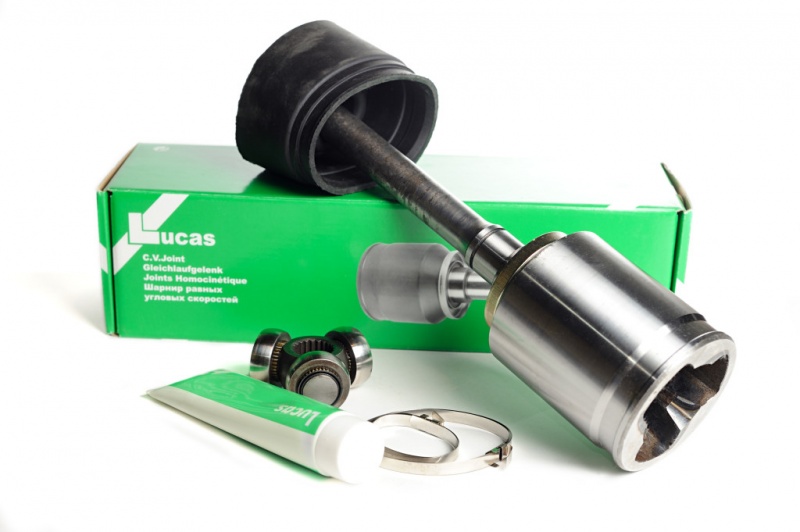

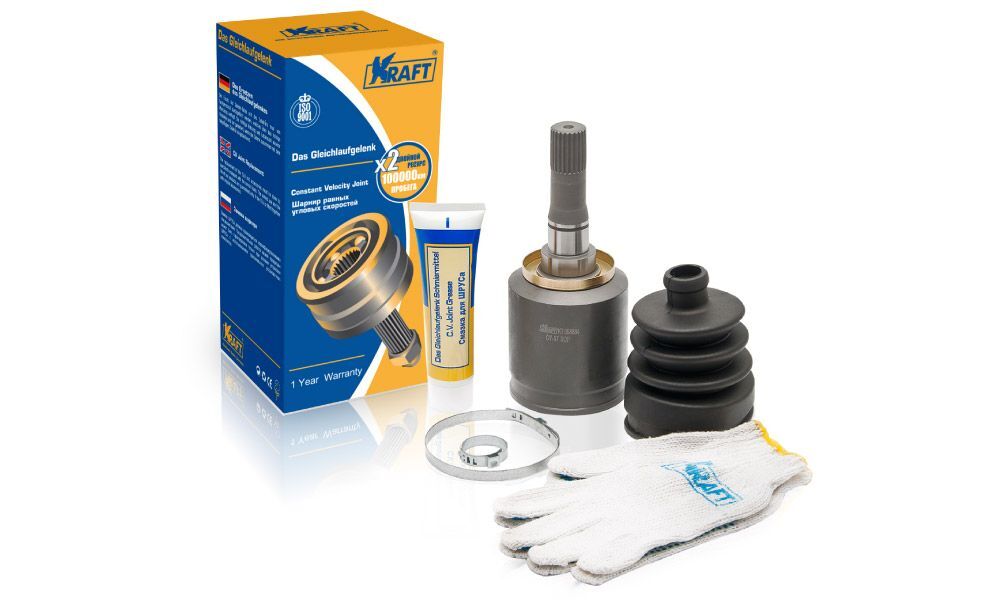

Перед заменой готовят следующие запасные части:

1. Сам шарнир.
2. Пыльник с новыми хомутами.
3. Смазку.
4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Что такое ШРУС в автомобиле, устройство, где находиться

Автор: Trip | 2016-12-02

Большинство современных автомобилей оснащаются устройствами, помогающими им уверенно двигаться и поворачивать. К таким устройствам относится ШРУС. Что же такое ШРУС в автомобиле?

Зачем нужен ШРУС

Для понимания того, что такое ШРУС, стоит вспомнить исключительно заднеприводные машины на заре массового автопроизводства. Направление движения менялось с помощью обычных рулевых тяг. У старых переднеприводных машин система карданов передавала крутящий момент на передние колеса. Это сопровождалось вибрацией и шумом, неровной работой, мощностными потерями в поворотах. Подобные механизмы, прочие части трансмиссии, автошины отличались недолговечностью.

С появлением на ведущих колесах шарниров равных угловых скоростей (ШРУС) ситуация кардинально изменилась. Вне зависимости от угла расположения валов усилие на колеса передавалось одинаковое. Мощность мотора в этом процессе не терялась. Исчезли тряска и шумы, изделия нового типа работали надежнее и продолжительнее. Сегодня, помимо легковых автомобилей, их применяют на иных видах колесного транспорта. Такие механизмы работают на грузовиках, внедорожниках, специальных автомашинах с многоколесными поворотными системами.

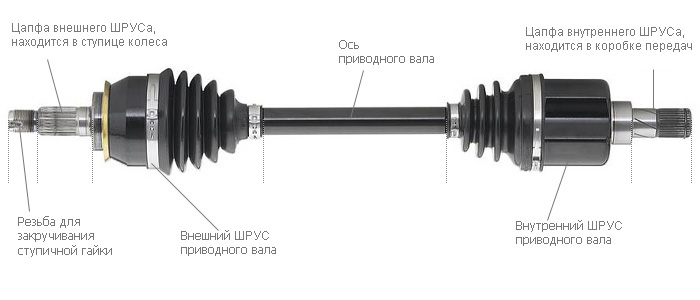

Где же находиться ШРУС, сколько ШРУСов в автомобиле? ШРУС располагается на передней полуоси автомобиля, обычно по две штуки на сторону, всего четыре, но бывает и один на сторону, зависит от конструкции автомобиля.

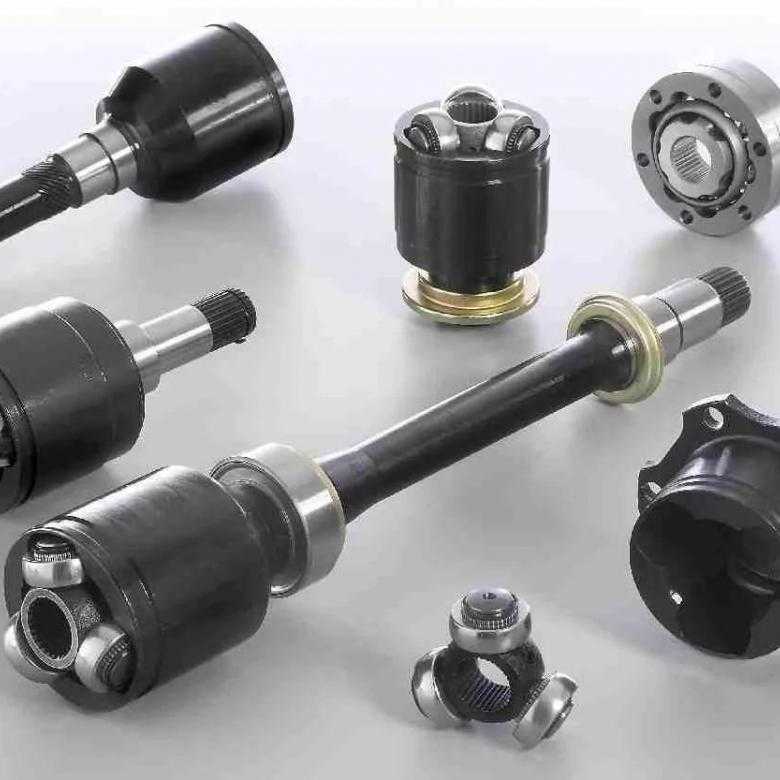

Какими они бывают ШРУСы

ШРУСы бывают не только наружными, встраиваемыми в ступицу. Конструкторы разработали внутренний ШРУС, передающий вращение от коробки передач на колесный привод. В управлении транспортным средством и обеспечении его безопасности внутренние и наружные ШРУСы выполняют уникальную функцию.

Главное отличие внутреннего от наружного ШРУСа, в том, что наружный передает вращение с оси приводного вала на колеса, а крутящий момент, передаваемый при помощи внутреннего ШРУСа, идет с КПП на приводной вал.

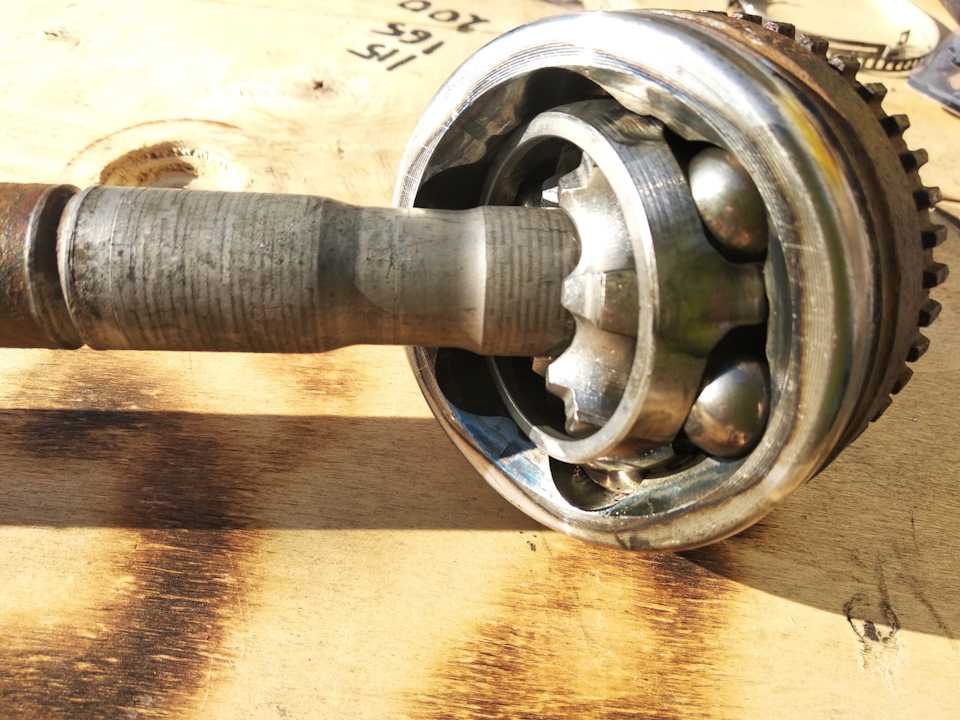

В шариковом ШРУСе удерживаемые сепаратором шарики, во время вращения вала перемещаются по сферическим канавкам. Крутящий момент через обойму передается на ведомый вал и далее непосредственно на колесо.

Обычно он представляет собой:

• совмещенный с ведомым валом сферообразный корпус;
• шароподобную обойму, соединенную с ведущим валом;
• шесть шариков расположенные в обойме;
• сепаратор удерживающий шарики.

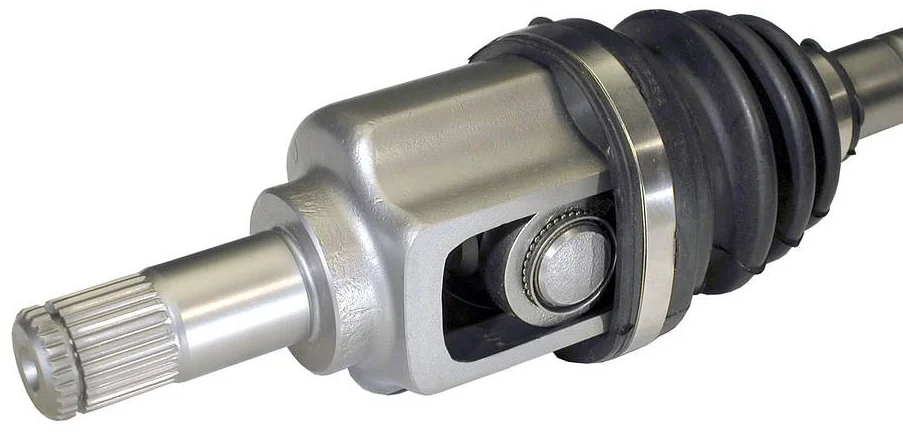

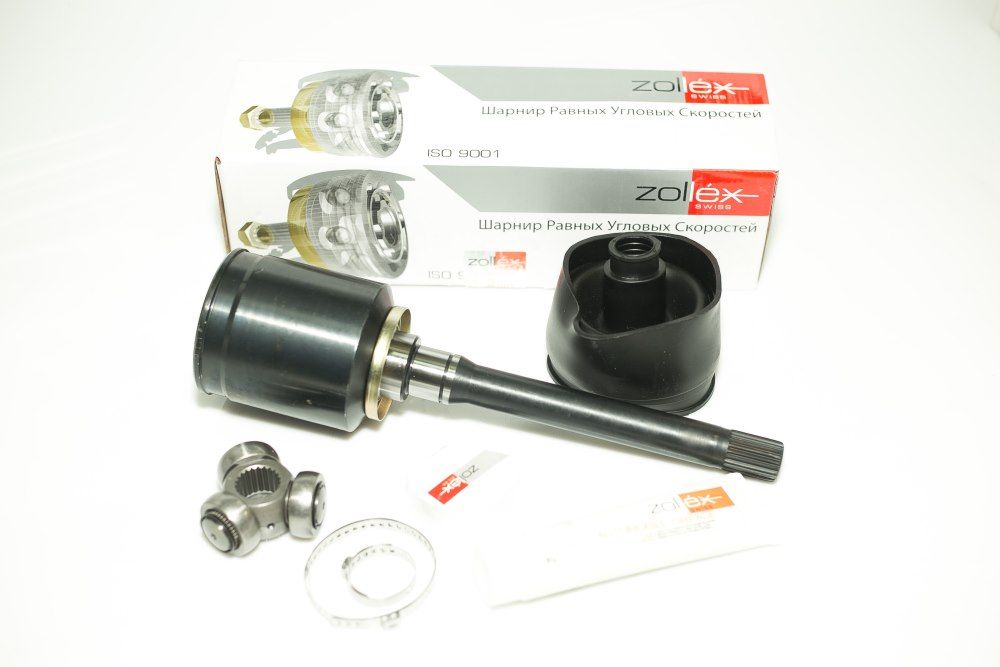

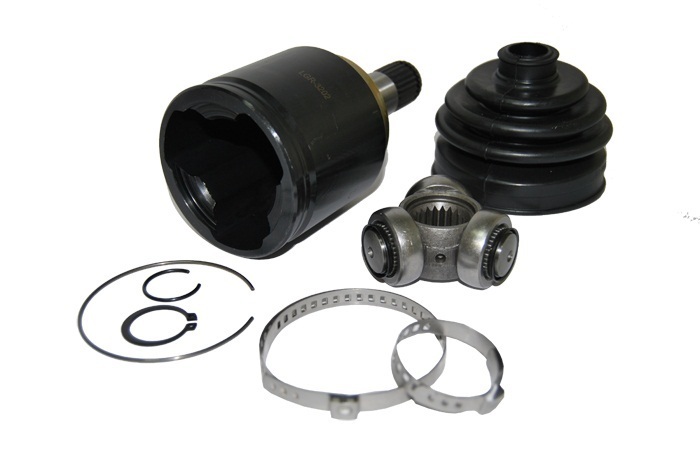

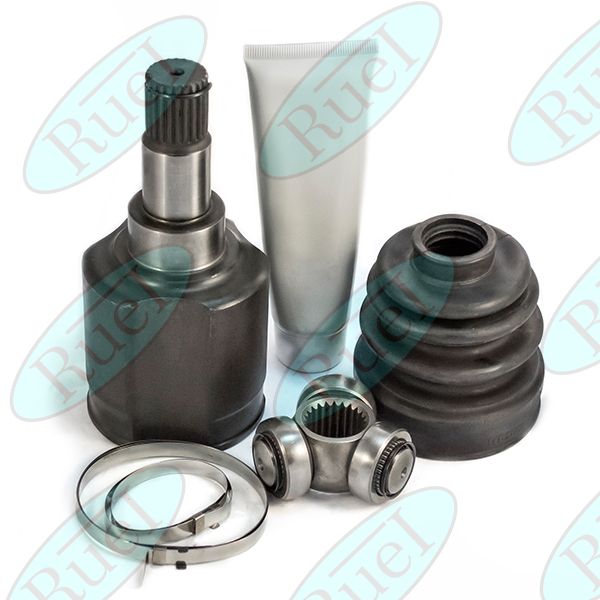

Принципиальное отличие ШРУСа трипоидного типа в отсутствии сепаратора и наличии вращающихся с помощью игольчатых подшипников роликов на трехлучевой вилке. Подобный трипоид допускает продольное перемещение. В нем отсутствует сепаратор. Функции шариков выполняют ролики трипода, движущиеся по своим канавкам внутри корпуса шарнира.

Проблемы ШРУСов

Нередко такие ШРУСы сами сигнализируют, что у них не все в порядке. Чаще это происходит с внешними, которые помимо большой нагрузки, сталкиваются на дороге с камнями и другими предметами. Когда в них попадает пыль и грязь, механизм изнашивается и начинает при поворотах хрустеть или скрипеть. Это может означать недостаток или отсутствие смазки.

Помимо плохой смазки причинами повреждений ШРУСа могут быть:

• низкое качество используемых смазочных материалов;
• некачественное изделие, которое может быть поддельным или бракованным;
• повреждение пыльника с последующим попаданием в него песка и грязи;
• плохие дороги;
• чрезмерно активный стиль вождения.

Проблемный шарнир надо снять и осмотреть. Шариковый ШРУС можно не менять, достаточно удалить смазку, промыть в керосине и протереть. В случае если шарики и элементы конструкции целы, его собирают, наполняют свежей смазкой и устанавливают назад. Трипоидные ШРУСы целесообразнее менять, используя только ту смазку, которая рекомендуется при их покупке.

Несмотря на одинаковые функции, наружные ШРУСы в силу большей нагрузки чаще выходят из строя. Своевременная их замена поможет избежать неприятностей на дороге, сохранить здоровье и жизнь людей.

Что нужно для проверки

Шарнир, передающий вращение от КПП, испытывает немалые нагрузки, связанные с постоянным изменением положения полуосей, силой трения и другими факторами. В результате образуются зазоры, возникают шумы и звуки. В таких случаях нужна проверка.

Чтобы понять, как проверить внутренний ШРУС, можно воспользоваться несколькими приемами.

1. Подняв машину на подъемнике, включить первую скорость. Неисправный ШРУС сразу хрустом сообщит о проблеме.
2. На стоящем автомобиле до упора вывернуть рулевое колесо. Запустить двигатель и тронуться. Если при наборе скорости появляется хруст, надо запасаться новым устройством.
3. Обратить внимание на появление слабых рывков в начале движения машины, незначительные ускорения или замедления.
4. Проверить возникновение хруста при переезде через неровности, ямы, сугробы или резком наборе скорости.

Особого внимания требует люфт, который приводит к вибрации на скорости. Мастера для проверки советуют взяться за внутренний шарнир в том месте, где из него выходит привод наружного шарнира. Покачать в разные стороны. Если люфт более полутора десятков миллиметров, устройство надо безотлагательно менять вместе с валом. Эксплуатировать транспортное средство в таком состоянии опасно.

До того, как проверить ШРУС, лучше договориться с помощником, который со стороны будет фиксировать признаки неисправности. Проверка внутреннего ШРУСа, как профилактическое мероприятие, необходима каждые пару месяцев, а после движения в сложных дорожных условиях – незамедлительно.

Как защитить механизм ШРУСа

Многие шарниры равных угловых скоростей служат долго и безотказно. Однако попадание в них песка и грязи может в скором времени потребовать покупки новой детали. Поэтому, до того как начать проверять ШРУС, следует разобраться с его защитой. Она представляет собой конусовидный резиновый или силиконовый чехол с гофрированной поверхностью, закрывающей шарнир. Защиту еще называют пыльником. Он одновременно выполняет функцию резервуара смазочного материала. С двух сторон пыльник плотно закрывается металлическими хомутами, предотвращающие попадание воды, грязи и песка, а также для недопущения вытекания смазки.

Опытные автомобилисты считают, что ревизию пыльников следует проводить регулярно для выявления деформаций и повреждений вроде разрывов, трещин, ослаблений хомутов и пр. Полезно во время осмотра пыльников проверить состояние их хомутов и при необходимости заменить их винтовыми. Иногда рекомендуют заменять пыльники по мере их выхода из строя. Если приходится снимать привод целиком с двумя ШРУСами, разумно при этом сразу ставить на оба новые чехлы. Так своевременно можно предупредить выход устройства из строя.
