Про втягивающее реле стартера ВАЗ 2107

Современные автомобили оснащаются такой деталью, как стартер, главным предназначением которого уже никого не удивишь. До его изобретения для запуска автомобилей использовали специальный Г-образный рычаг. С помощью него, водитель стоя середи авто, вручную проворачивал коленвал, и происходил запуск двигателя. Этот рычаг для запуска называют “кривым стартером”. Сегодня же автомобиль ВАЗ 2107 оснащается электрическим стартером, позволяющим запускать двигатель поворотом ключа зажигания, сидя в салоне. Одним из его важнейших механизмов, является втягивающее реле, о назначении которого узнаем подробнее.

Содержание

• 1 Основное назначение устройства
  • 1.1 Конструктивные особенности механизма и принцип работы
  • 1.2 Неисправности механизма
  • 1.3 Особенности замены

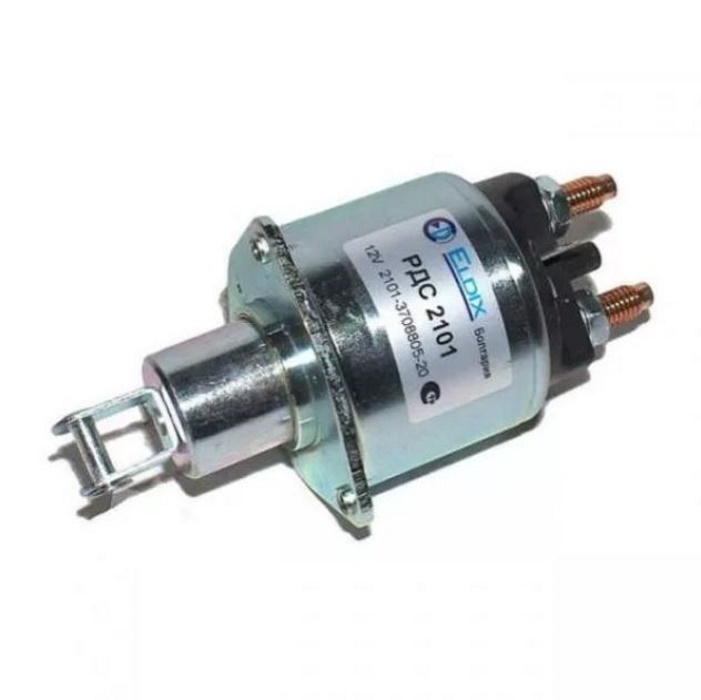

Втягивающее реле стартера ВАЗ-2107 хотя и имеет простейшую конструкцию, но при этом выполняет достаточно важную функцию. Основополагающим его назначением является перемещение шестерни стартера в зацепление с маховиком, а также одновременная подача напряжения на стартер. Выше на фото представлен вид данного устройства, который выполняет немаловажную функцию в современном автомобиле.

Располагается устройство на автомобиле ВАЗ-2107 непосредственно на самом стартере. Немаловажно отметить наличие на автомобиле ВАЗ 2107 такого устройства, как реле включения. Именно посредством этого реле осуществляется управление стартером. Располагается данное изделие, в зависимости от года выпуска “семерки”, в различных местах. Зачастую располагается оно на правом брызговике. Если не работает стартер, то проблему следует устранять первоначально именно с этого механизма, надо проверить присутствие напряжение на управляющем(самом тонком) проводе и клеммой, подходящем к реле.

Конструктивные особенности механизма и принцип работы

Втягивающее реле основывается на следующих механизмах:

• Контактная группа.
• Якорь.
• Магнит с обмотками.
• Возвратная пружина.
• Корпус.

Принцип работы устройства достаточно прост. На втягивающую обмотку подается напряжение, в результате чего возникает электрическое поле. Посредством этого поля происходит притягивание якоря к сердечнику. Сердечник, в свою очередь, способствует перемещению шестерни бендикса вперед. В этом положении шестерня входит в зацепление с зубьями маховика.
Когда сердечник доходит до конечной точки, то происходит замыкание контактов, через которые протекает электрический ток. Этот ток подается на обмотку магнита, посредством чего срабатывает приводной механизм вала механизма. Привод передается через шестерню на маховик, посредством чего происходит раскручивание последнего. Двигатель заводится, в результате чего ток не поступает на реле. Возвратная пружина возвращает вал с шестерней в изначальное положение. Ниже представлен вид шестерни рассматриваемого механизма.

Неисправности механизма

Устройство работает при каждом запуске мотора, поэтому в частых случаях может выходить из строя. К основным неисправностям механизма можно отнести следующие факторы:

• После запуска мотора не отключается стартер. Определить данную неисправность можно по жужжащему звуку.
• Наличие щелчка при повороте ключа в замке зажигания. Этот щелчок говорит о том, что устройство включилось, но стартер при этом не подает признаков жизни.
• Вращение стартера вхолостую после включения зажигания, но двигатель при этом не запускается.

Особенности замены

Если обнаруживается, что поломка заключается в неисправности втягивающего реле, то лучший способ ее устранения – это замена устройства. Ремонтировать изделие не имеет смысла, поэтому его можно заменить, как самостоятельно, так и совместно с основным устройством.

Чтобы убедиться в том, что причина неисправности заключается именно во втягивающем реле, необходимо его проверить. Но как проверить втягивающее реле стартера? Для этого необходимо выполнить следующие действия:

1. Для начала проверить функционирование стартера. Если при повороте ключа в замке зажигания слышны щелчки, но при этом он не крутит, значит, поломка в нем.

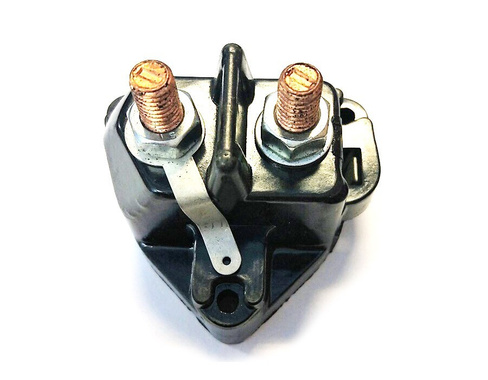

2. Проверить изделие можно путем замыкания его двух контактов, располагающихся на задней крышке устройства. Если при этом изделие не будет работать, значит, неисправно реле. Изделие требуется демонтировать с автомобиля и заменить.
3. После демонтажа изделия следует подать на него питание напрямую от АКБ. Плюсовой контакт подается на втягивающее, а масса крепится к корпусу механизма. Если после подачи напряжения будет слышен щелчок, значит, устройство исправно. Отсутствие щелчка или медленное его срабатывание говорит о подгорании или окислении контактов.
4. Можно воспользоваться мультиметром. Требуется проверить наличие свободного замыкания контактных болтов с пластиной. Удерживающая обмотка должна иметь сопротивление 75 Ом, а втягивающая – 55 Ом.

Если ослабли или окислились контакты на устройстве, то их можно зачистить. Если проблема в обмотках или корпусе, то изделие подлежит замене.

Для замены изделия на ВАЗ-2107 требуется выполнить следующие действия:

• Отключить клемму “минус” на АКБ.
• Очистить устройство от грязи.
• Отвинчивается контакт от болтового соединения устройства, после чего он извлекается.
• Отвинчиваются стяжные болты к “массе”, и извлекается деталь.
• С торцевой стороны требуется вывинтить гайки, разделяя деталь на две части.
• Теперь требуется демонтировать старый сердечник, заменяя его на новый.

Сборка устройства осуществляется в порядке обратном снятию. После замены агрегата необходимо проверить работоспособность механизма. Для этого необходимо сесть за руль и повернуть ключ в замке зажигания. Не забудьте накинуть клемму “минус” на аккумулятор.
