На моделях автомобиля ВАЗ 2106 система зажигания оставалась неизменной до 1980 г. Тогда в конструкции ВАЗ 21065 впервые была реализована бесконтактно-транзисторная схема прерывателя зажигания. Однако практически на большинстве модельных исполнений «шестерки» устанавливалась контактная система зажигания (КСЗ). Электромеханическая система зажигания с размыканием контактов трамблера считается традиционной для классики ВАЗ 2106. Она предусматривает размыкание контактной группы с помощью распределителя зажигания Р-125Б.

Неизменность системы зажигания дает большой опыт в правильной ее установке и регулировке. Фото: el-ab. ru

Как устроена система зажигания на ВАЗ 2106

Система состоит из следующих компонентов:

1. замка зажигания;
2. распределителя;
3. катушки;
4. проводов высокого/низкого напряжения;
5. 4 свечей.

Замок зажигания ВК347 в положении «I» подключает аккумулятор к системе зажигания, в положении ключа «II» происходит запуск двигателя от стартера.

Прерыватель-распределитель (трамблер) – подключает в порядке работы цилиндров 1-3-4-2 свечи зажигания к катушке. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания.  Первоначально на модели ВАЗ устанавливался Р-125Б с механическим октан-корректором, но он имел маленький диапазон регулировок. [stextbox id=»info»]С 1986 г.  начали устанавливать прерыватель, оборудованный вакуумным регулятором опережения зажигания модели 30.3706. [/stextbox]

Катушка представляет повышающий 2-х обмоточный трансформатор, создающий высоковольтные импульсы напряжением свыше 10 кВ.

Обычно используется бобина Б 117-А, оснащенная магнитопроводом незамкнутого вида.

Провода осуществляют передачу высоковольтного/низковольтного напряжения к исполнительным устройствам и свечным элементам системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0,5–0,6 мм) от подаваемого импульсного напряжения в камере сгорания.

[stextbox id=»black»]Электрический ток протекает по цепи системы зажигания:  плюс (+) аккумуляторной батареи → замок зажигания → катушка → трамблер → свечи зажигания.[/stextbox]

Как подтянуть ручник на ВАЗ 2110 своими силами — смотрите здесь.

Узнайте, можно ли буксировать автомобиль на автомате и что нужно учесть при буксировке.

Когда требуется регулировка зажигания

Правильная настройка зажигания ВАЗ 2106 улучшает легкость пуска двигателя автомобиля, динамику и ресурс силового агрегата. В обязательном порядке она проводится после:

• капитального ремонта двигателя или операций, связанных с частичной разборкой мотора;
• переустановки распредвала;
• прогара клапанов;
• замены прокладок блока цилиндров, цепи/ремня ГРМ.

Что будет при отсутствии регулировки

Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных авто. Фото: vaz-remzona.ru

В случае опережения зажигания появится металлический призвук при работе двигателя, двигатель работает нестабильно, «плавают» обороты холостого хода, падает тяговое усилие, происходит перерасход топлива.

[stextbox id=»alert»]При позднем зажигании падает приемистость мотора, мотор коксуется нагаром, вследствие чего быстро греется. Чтобы разогнать автомобиль, требуется сильно вдавливать педаль газа.[/stextbox]

Следствием неправильно выставленного зажигания становится преждевременный износ цилиндропоршневой группы, заклинивание двигателя от перегрева и выход из строя узлов автомобиля.

Как правильно отрегулировать зажигание своими силами

Регулировка зажигания может производиться в условиях ремонтной мастерской с помощью стробоскопа или самостоятельно. Из инструментов и оснастки понадобится ключ коленвала, ключ на “13”, контрольная лампочка на 12 В, которую можно заменить вольтметром.  Вначале отстегиваем защелки и снимаем крышку распределителя. На первом этапе работ:

1. Отключаем (–) клемму аккумулятора.
2. На неработающем силовом агрегате устанавливаем поршень первого цилиндра в положение, соответствующее фазе сжатия (проскакивания искры) перед верхней мертвой точкой.
3. Для этого выворачиваем свечу первого цилиндра и затыкаем отверстие головки блока цилиндров пальцем.
4. Проворачивая коленчатый вал ключом, выбираем положение, при котором воздух будет выталкивать палец из отверстия.

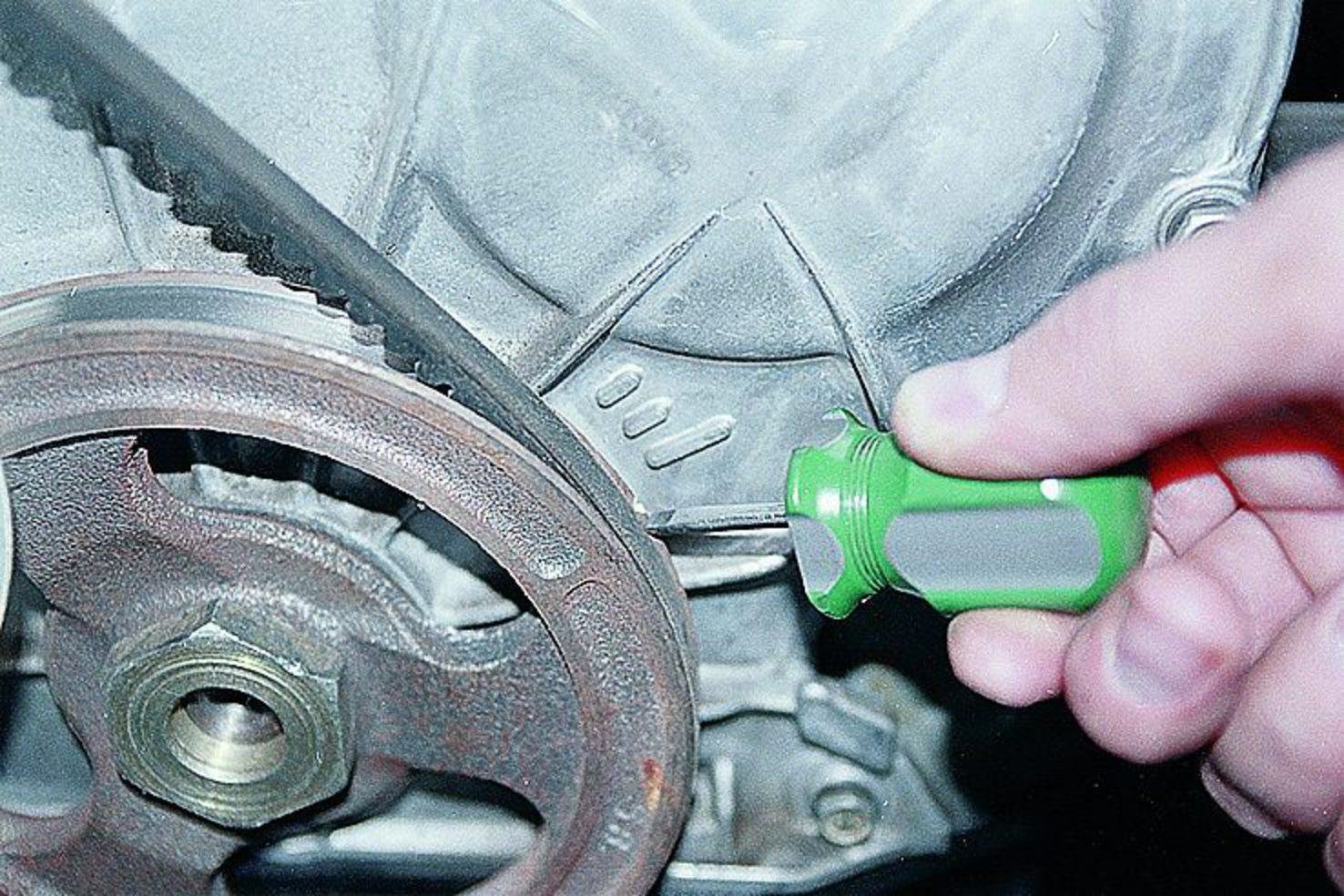

5. Совмещаем две метки: на шкиве и крышке привода ГРМ. На последней имеется длинная (0°), средняя (5°) и короткая (10°) риски, обозначающие различный угол опережения зажигания. Надо совместить риску  со средней меткой ГРМ, что означает выставление угла опережения зажигания на 5°.
6. Завернуть обратно свечу и подсоединить высоковольтный кабель.

На втором этапе работ производим определение момента зажигания:

1. Подключаем (–) клемму аккумулятора.

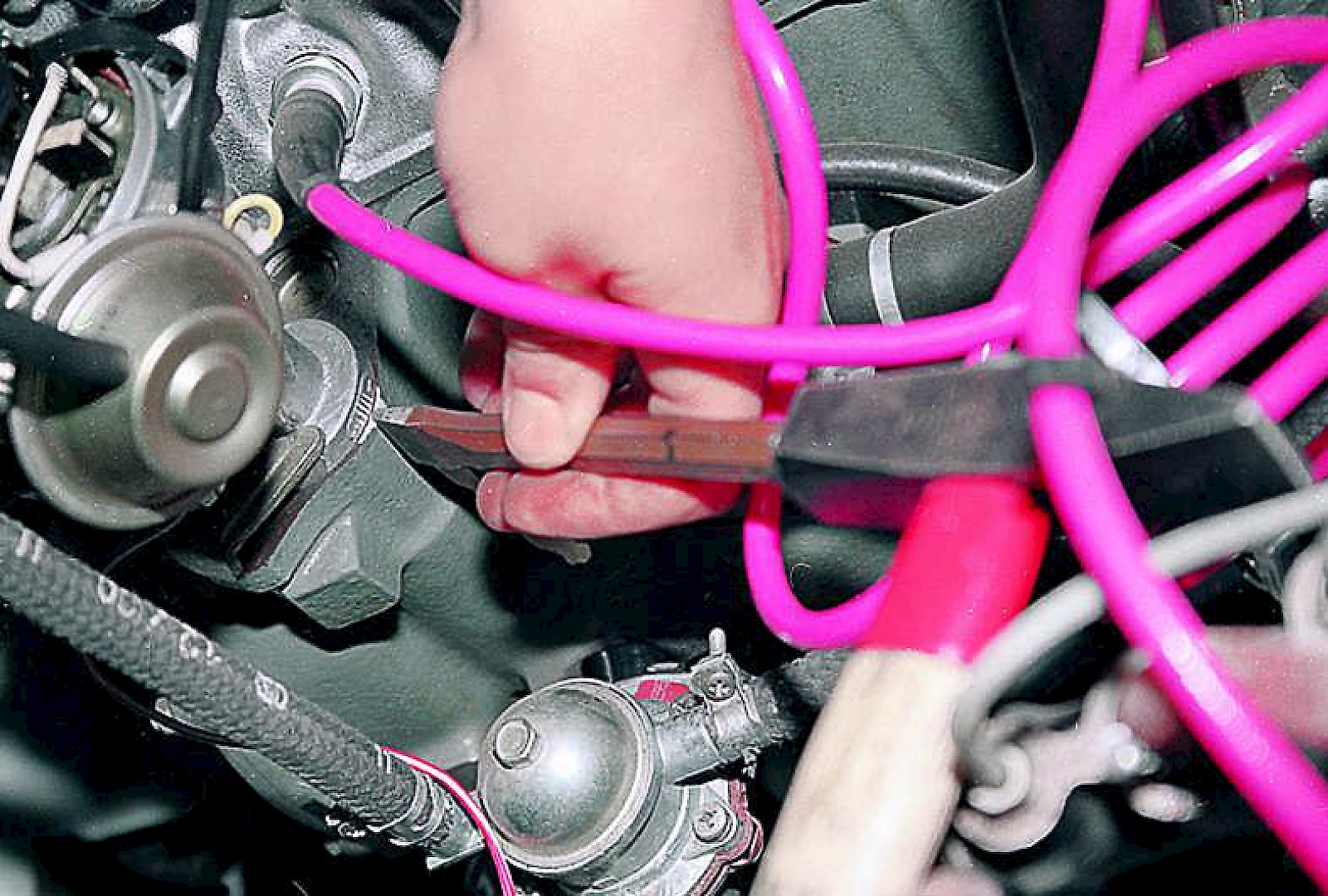

2. Ключом ослабляем гайку на “13” крепления трамблера.
3. Подключаем при помощи зажимов «крокодил» один конец лампочки-контрольки подключаем к массе, второй подсоединяем к низковольтному проводу бобины.
4. Соединяем центральный провод прерывателя с «массой».
5. Поворачиваем ключ зажигания в положение «I», контрольная лампочка загорится.
6. Очень медленно поворачиваем корпус трамблера по часовой стрелке до момента выключения лампочки.
7. Поворачиваем бегунок трамблера против часовой стрелки до момента включения лампы.
8. Зафиксировав одной рукой положение механизма, закручиваем другой рукой крепежную гайку распределителя.

Быстрый способ настройки зажигания «на слух» в экстренных случаях

В непредвиденных обстоятельствах может потребоваться произвести настройку зажигания в пути. Для этого на работающем ДВС подсосом (воздушной заслонкой карбюратора) установить примерно 2000 об/мин. двигателя. Ослабить крепление распределителя и вращать корпус поочередно в обе стороны. Прислушиваясь к звуку работы мотора, выбираем оптимальное положение трамблера. Силовой агрегат должен развивать максимальное число оборотов и работать без «провалов». В найденном положении закрепляем трамблер.

Проверка правильности регулировок зажигания

Проверка в пути поможет выявить недостатки регулировки, для этого следует:

• в поездке развить на дороге автомобиль до 40–50 км/час и, переключившись на 4- ю скорость, резко вдавить в пол педаль газа;
• появится звон «пальцев» и возникнет детонация, которые должны проявляться в течении 2–3 секунд
  ;
• если детонация продлится дольше (иногда не прекращается спустя некоторое время после отключения двигателя), надо сделать более поздним зажигание, ослабить крепление и подвернуть трамблер на 1° по часовой стрелке;
• при отсутствии детонации и звона пальцев надо сделать более ранним зажигания, необходимо повернуть корпус прерывателя на 1° против часовой стрелки;
• после приведения корпуса прерывателя в оптимальное положение, следует затянуть крепежную гайку.

Заключение

В случае, если диапазона регулировок не хватает для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но возникают перебои или работает некорректно? Необходимо проверить исправность следующих элементов функционала:

• контактов прерывателя, которые часто обгорают или оплавляются;
• подшипника подвижной пластины трамблера;
• текстолитовой колодки или втулки рычажка прерывателя, они со временем изнашиваются;
• обмотки бобины на межвитковое замыкание, обрыв или прошивку на массу;
• бронепровода/наконечники свечей зажигания.

Добавьте FBM.ru в избранное Яндекс НовостиДобавьте ПроКроссоверы в избранное

Рейтинг

( Пока оценок нет )

Сергей/ автор статьи

Как отрегулировать зажигание ВАЗ 2106: Зажигание

Регулировка зажигания на ВАЗ, особо важный момент. Поскольку отрегулировав зажигание мы сможем добиться оптимального расхода топлива, увеличения ресурса двигателя и конечно же улучшить динамические характеристики.

Регулировка осуществляется в три простых этапа:

•   Корректировка величины угла в сомкнутом состоянии контактов;
•   Регулировка угла опережения зажигания;
•   Контроль и коррекция результатов в движении.

Величину угла контакта в сомкнутом состоянии определяют размерами зазоров в контактах трамблера, необходимо производить этот этап в случае, как с транзисторной, так и с классической системой зажигания.

Корректировка величины угла в сомкнутом состоянии контактов.

Итак, если наш автомобиль с системой транзисторной или классической системой зажигания, можем приступать к настройке.

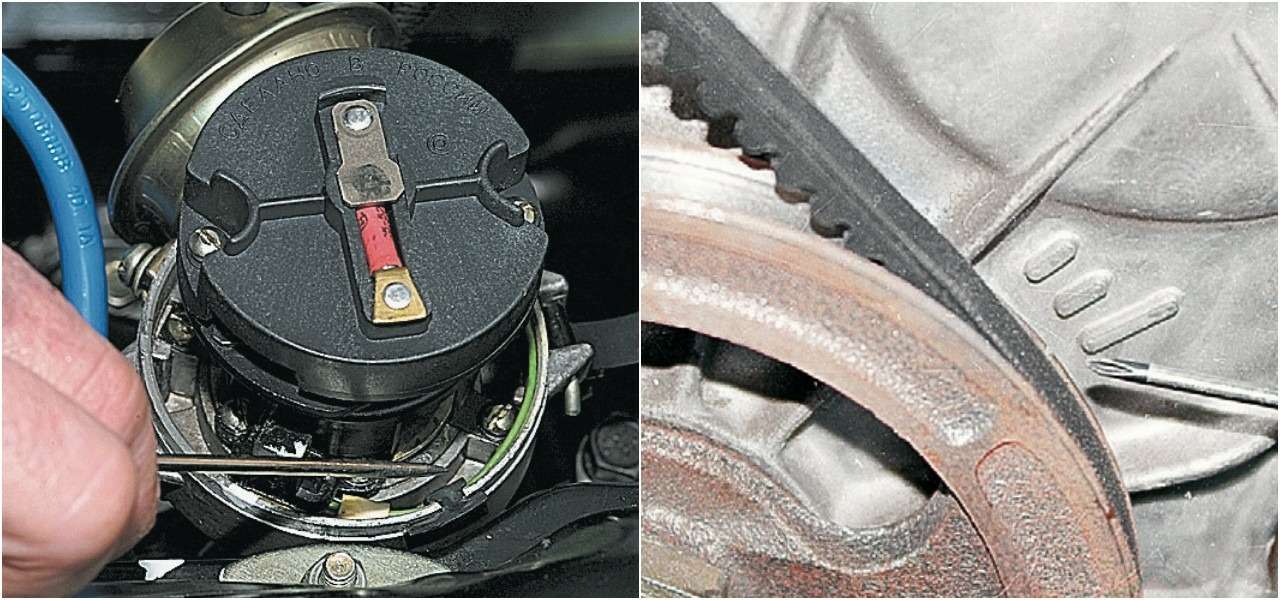

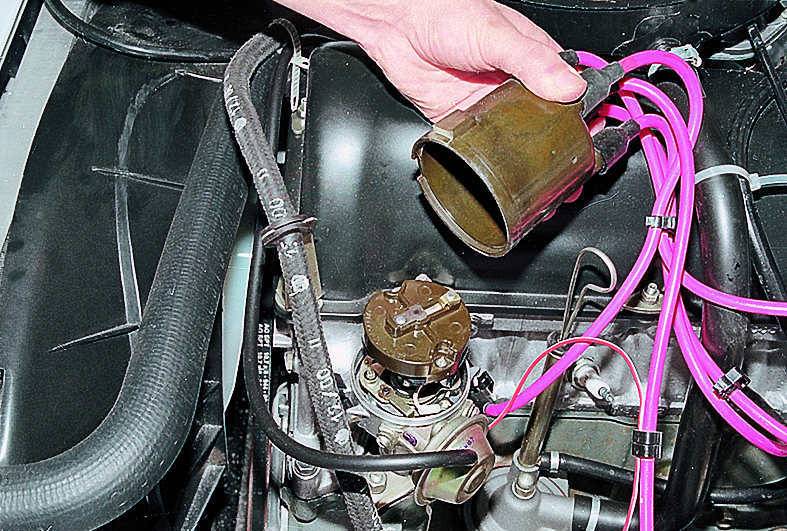

• Первым делом снимаем крышку трамблера и зачищаем контакты трамблера надфилем для более плотного прилегания их между собой (актуально для классической системы зажигания).
• После чего надо выставить максимальное расстояние между контактами, в этом нам поможет специальный ключ для коленвала, прокручиваем им коленвал до тех пор, когда будет наибольшее расстояние между ними. В случае когда ключа нет, нужно включить

4-ю передачу и толкать авто до нужного положения.

• Откручиваем винт, фиксирующий контактную группу на пластине.
• При помощи щупа 0.4мм выставляем контактную группу таким образом, что бы он проходил впритирку с контактами. После чего затягиваем винт и фиксируем положение контактов.
• Теперь проверяем положение контактов при помощи двух щупов 0.35мм и 0.45мм. Если мы сделали все правильно, щуп меньшего диаметра должен проходить свободно в то время как больший щуп не проходит вообще.

Эта операция помогла нам выставить нужный зазор контактов трамблера. Критическое состояние, когда замкнуты контакты. Новые трамблеры имеют точный угол. Многие советуют после регулировки сверить угол, он должен быть в приделах 52о-58о градусов.

Если у нас все получилось, приступаем к следующему этапу.

Регулировка угла опережения зажигания.

Есть несколько способов произвести настройку угла. Самый быстрый способ, это настройка с помощью автомобильного стробоскопа.

• Для этого необходимо подключить его к автомобильной сети, затем снимаем вакуумно-корректурный шланг с трамблера и глушим его. После чего прогреваем двигатель до рабочей температуры и ослабляем крепежный болт трамблера.
• Теперь подсвечиваем стробоскопом шкив коленвала.  Выставляем трамблер так что бы метка 1 совпала с меткой 2.
• Добившись нужного нам расположения меток, фиксируем крепежным болтом трамблер. Эту операцию необходимо проводить в то время, когда у двигателя будут устойчивые обороты холостого хода. Выполнив эту операцию, можем приступать к следующей.

Контроль и коррекция результатов в движении.

Этот этап проводим на прогретом двигателе, его необходимо прогреть до рабочей температуры.

• Теперь едим на ровный участок дороги, где разгоняем автомобиль до скорости примерно 45 километров и включаем четвертую передачу, затем давим педаль газа в пол и в течении двух секунд прислушиваемся к работе двигателя. Должны слышаться детонационные стуки и происходить разгон.
• Если у вас такого не произошло, необходимо провернуть трамблер на одно деление против часовой стрелке и зафиксировать его.
• Бывают случаи когда наоборот, детонация происходит более длительный промежуток времени, необходимо повернуть распределитель зажигания на одно деление теперь уже по часовой стрелке.

Теперь наша настройка завершена, если положение трамблера существенно изменилось относительно прежнего,  тогда скорее всего он не правильно работает или же стоит присмотреться к горючей смеси которой заправляете свой автомобиль.



Как отрегулировать зажигание ВАЗ 2106 Фото и видео.
