Замена подшипника задней ступицы на ВАЗ 2109 своими руками: проверка состояния, диагностика неисправности, выбор нового ПЗС

Содержание:

Когда проводят замену
Признаки неисправности
Проверка состояния
Выбор ЗПС
Замена

Многие специалисты сходятся во мнении, что на ВАЗ 2109, как и других отечественных авто, задний подшипник ступицы (ЗПС) является слабым местом. Это не связано с низким качеством изделий. Всему виной состояние дорог.

Новые подшипники

Учитывая состояние дорожного покрытия, а также необходимость иметь всегда готовый к поездкам автомобиль, замену неисправного подшипника следует выполнять своевременно. Иначе последствия эксплуатации авто с изношенным подшипом грозит дорогому ремонту и ДТП.

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

Появляется шум, сильный гул или стук в задней части автомобиля при движении;
В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

Поднимите колеса и раскрутите каждое из них вручную;
Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
Если услышите характерный гул, это говорит об износе ступичного подшипника;
Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;

Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
Если раскачка есть, тогда придется провести замену ЗПС.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Характеристика	Показатель
Внутренний диаметр	30 миллиметров
Наружный диаметр	60 миллиметров
Ширина	37 миллиметров
Масса	0,4 килограмма
Диаметр шарика подшипника	9,525 миллиметров
Количество шариков в подшипнике	28 штук

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Производитель подшипника	Особенности
VBF от Волгоградского завода	Автомобилисты считают этот завод подшипников достаточно надежным, проверенным. Важный плюс заключается в том, что подделки Волгоградского производителя на рынке — достаточно большая редкость
Подшипники Саратовского завода — SPZ	Близкий вариант к Волгоградскому заводу, который славится надежностью и имеет внушительную популярность среди владельцев отечественных автомобилей. Подделок немного больше

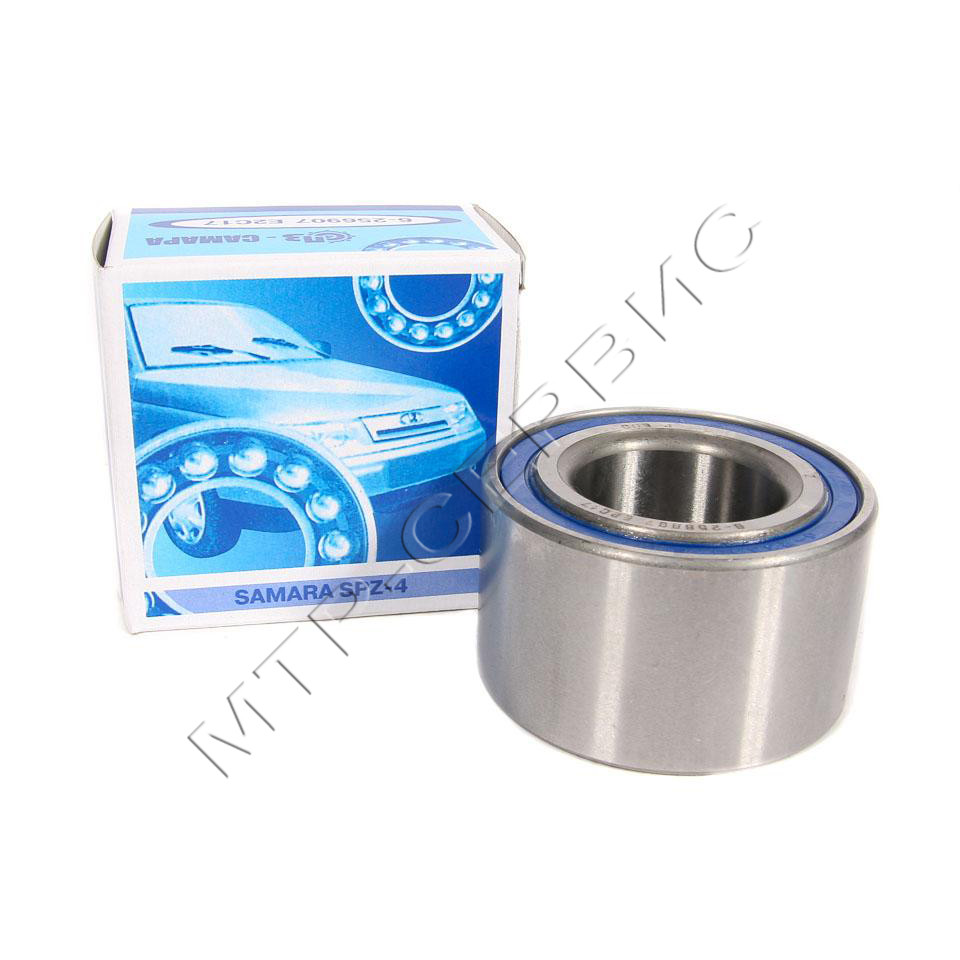

SPZ 4	Это продукция того же Саратовского завода, только для бюджетных потребителей. Достаточно дешевые подшипники характеризуются меньшей долговечностью. В остальном серьезных нареканий на качество нет
20 ГПЗ. Курский завод	Сейчас встретить продукцию этого завода большая редкость, поскольку производило предприятие подшипники еще во времена СССР и некоторое время после прекращения его существования. Сегодня выпуск продукции не осуществляется, но изредка остатки подшипников можно встретить. Качество отменное (СССР, как ни как), однако остановка производства не позволит вам легко найти. Может, их уже и вовсе нигде нет

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Процедура замены

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку.
А это серьезные финансовые потери;
Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.
Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
Ослабьте натяжение колесных болтов.
Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
Снимите колесо.
Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

Снятие элемента

Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично. Не забудьте перед эти снять стопорное кольцо.
Используя оправку, съемник, выпрессуйте старый подшипник.
Ступицу крайне важно обработать, промыть, удалив всю грязь.
Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.
Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.
Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку. Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.
Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.
Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.
Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Загрузка …

Замена подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2115, ВАЗ-1119 — подшипник ступицы ваз 2110, замена подшипника задней ступицы, подшипник ступицы ваз 2108 | Школа авторемонта

Сен 21, 2016 ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора автором admin

Загудел подшипник задней ступицы? Есть желание заменить его своими руками? Тогда, данная статья по

замене подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119 будет Вам интересна. Прочитав ее, Вы получите ответы на такие вопросы, как – Какие приспособления и какой инструмент необходимы для этой работы? Какой подшипник лучше покупать? Плюс ко всему, текст в статье подкреплен фотографиями о проделанной работе.

Так что, прошу….

Давайте сначала «пройдемся» по инструменту и приспособлениям, которые будут необходимы для замены подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119. Кроме домкрата и баллонного ключа, Вам понадобятся: торцевой ключ на «30», плюс длинная труба на него; пассатижи для съема стопорных колец; простые пассатижи или накидной ключ на «12» ( для откручивания направляющих штифтов заднего тормозного барабана ), деревянный брусок и молоток; возможно могут понадобиться зубило и монтировка. И главное, для съема и установки подшипника будет необходим – универсальный съемник для выпрессовки подшипников ступиц. Смотрим фотографию 1. Желательно его приобрести. С его помощью Вы сможете поменять не только

подшипник задней ступицы, но и передней, и не только на любимой девятке или десятке ))). Конечно же, можно провести замену и без него ( как именно будет написано ниже ), но с ним все таки удобней и быстрей.

Какой подшипник выбрать? Я, например, отдаю предпочтение подшипникам российского производства – Вологодские или Самарские. Может кому-то пригодится – размер подшипника задней ступицы 60*30*37 мм. Но, у этих подшипников есть один минус…. Их очень любят подделывать китайцы! Не знаю, как дела с этим обстоят в России, но украинский рынок просто завалин китайскими подшипниками. В общем, старайтесь покупать запчасти ( не только подшипники ) в проверенных местах, где за товар отвечают.

Теперь о главном – порядок замены подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119:

Ставим автомобиль на 1 передачу и подкладываем под передние колесо «башмаки». Отпускаем колесные болты и домкратом подымаем автомобиль. Снимаем колесо. Откручиваем направляющие штифты (фото 2) и снимаем тормозной барабан ( если просто снять не получилось, тогда с помощью молотка и деревянной наставки, сбиваем его ( фото 3) ).

Откручиваем гайку ступицы ( фотография 4 ) и с помощью съемника сбиваем ступицу с цапфы ( фото 5 ) ( если нет съемника, то можно прикрутить к ступице колесо и рывком снять ее ). Дальше, есть два варианта развития событий. Первый, успешный вариант, ступица сошла «мягко» и на цапфе не осталось внутреннего кольца подшипника. Второй, не фартовый вариант, внутреннее кольцо осталось на цапфе. Если с первым вариантом все ясно, можно сразу переходить к выпрессовке-запрессовке подшипника, то вот второй вариант, для Вас может означать только одно – дополнительная работа. Для того, чтобы снять кольцо с цапфы придется для начала снять тормозные колодки и после этого, воспользовавшись зубилом, оторвать кольцо с посадки. Дальше, с помощью стяжного съемника или пары монтировок, стягиваем кольцо подшипника с оси.

Специальными щипцами снимаем стопорное кольцо ( фото 6) и сбиваем металлический пыльник ( если собираетесь выпрессовывать подшипник, если выбивать, то снимать его не надо ( фото 7)).

Выпрессовываем ( фото 8) или выбиваем старый подшипник.

Смазываем в ступице посадочное место подшипника ( фото 9) и запрессовываем подшипник ( фото 10). В отсутствие съемника, подшипник можно запрессовать с помощью тисков и наружной обоймы старого подшипника. Забивать подшипник не рекомендуется! Устанавливаем стопорное кольцо и металлический пыльник.

На цапфу, ступицу набиваем оправкой ( головкой или трубой подходящего диаметра ), бьем по внутреннему кольцу подшипника ( фото 11). Затягиваем гайку и заминаем бортик ( фото 12).

Собираем колодки ( если, Вы их снимали ), одеваем тормозной барабан и колесо.

Все! Любуемся своей работой и наслаждаемся тишиной при движении!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Замена задней ступицы ваз 2109 своими руками

Ступица ваз 2109

Замена задней ступицы ваз 2109не предполагает наличие особых знаний. Она необходима в том случае, если произошел ее износ.
Ступицы в свою очередь выполняют очень важную роль. Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля.
Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно. Замена ступицы ваз 2109 легко может быть проведена своими силами.

Что приводит к повреждению задних ступиц

Замена ступицы заднего колеса ваз 2109

Зачастую ступицы перестают нормально функционировать, если:

В подшипниках ступицы наблюдается хоть и небольшой, но люфт. То есть они слегка пошатываются. При этом нужно следить за тем, чтобы этот люфт не перерос в «Мега люфт».

Примечание: если подшипники будут шататься чересчур сильно, то они могут повредить другие детали, расположенные по соседству.

 Слышен гул во время работы подшипников. Обычно с увеличением скорости он проявляется еще сильнее.
После этого, при снижении скорости он не становится менее тихим. Менять подшипники нужно сразу оба.

Замена ступицы заднего колеса на ваз 2109

Примечание: то есть, если гул слышен только с одной стороны, то поврежден только один подшипник. Но скорее всего второму тоже осталось недолго. Да и, кроме того, купить два подшипника в комплекте будет намного дешевле, чем покупать их по отдельности.

Подшипники перегреваются. Это связано с тем, что они начинают крутиться намного быстрее обычного.
Это может привести к тому, что тормозная жидкость будет слишком быстро закипать. Поэтому тормозная система «накроется».
Ступичный подшипник разваливается. Возможно, он находится только на начальной стадии разрушения.
Его нужно срочно поменять, так как неисправный подшипник может стать причиной серьезной поломки.
Плохо работает рулевой наконечник.
Наблюдаются недочеты в работе верхней ил нижней шаровой опоры.
Гайка подшипника ступицы плохо затянута. Такая оплошность может стать причиной люфта.
В таком случае можно обойтись просто ввинчиванием данной гайки до упора. То есть, менять ступицу или ее подшипник не следует.

Замена задних ступиц

Ваз 2109 задняя ступица и ее ремонт

Чтобы произвести быструю и при этом качественную замену задних ступиц, необходимо:

Поднять машину на домкрат.
Открутить гайку колеса. Для этого пригодится головка на 30.
Снять само колесо. Чтобы облегчить себе данный процесс, нужно просто потянуть его вперед, а другой рукой слегка выталкивать его сзади.
Снять тормозной суппорт.
Сняв тормозной барабан, появится доступ к ступице. В некоторых случаях он прикипает к ступице, поэтому чтобы вытащить, ее следует прессовать.
Поэтому многие снимают ступицу вместе с барабаном или диском (если тормоза дисковые), а после этого покупают и новый диск, и новую ступицу.
Отвинтить ступичную гайку. Крепится она тремя болтами.
Поскольку болты находятся слишком близко, а здесь и без того очень мало свободного пространства, крутить головку будет очень непросто.

Примечание: чтобы слишком затянутый болт «поддался», его следует слегка подогреть. Раскаленным железом намного проще управлять, хотя действовать нужно осторожно, чтобы не обжечься, ведь оно очень быстро нагревается до высоких температур.

Отверткой выпячивать ступицу с обратной стороны.
Прочистить посадочное место от пыли и грязи. Тщательно смазать его обезжиривателем.
Если новая ступица была куплена без сальника (а обычно они так и продаются), то манжету можно снять со старой и установить на новую. Перед установкой сальник необходимо смазать специальной жидкостью.

Примечание: при необходимости под сальник можно несколько раз капнуть герметиком, чтобы он лучше сел.

Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
Вдавливать ее внутрь.
С обратной стороны закрутить все необходимые винты.

Как заменить подшипник задней ступицы

Ваз 2109 ступица заднего колеса

Для начала лучше проверить, действительно ли задний подшипник неисправен. Этот процесс лучше производить вместе с помощником.
Для этого:

Поднять колесо на домкрат. Также можно воспользоваться подъемником или смотровой ямой.
Завести машину.
Включить 3 или 4 передачу.

Примечание: гул слышен сразу же.

Чтобы не мешал звук двигателя, нужно нажать на сцепление, выключить зажигание и послушать, нет ли посторонних звуков. Если гул по-прежнему наблюдается, значит проблема была, действительно, в подшипнике.

Ваз 2109 ступица задняя

Чтобы поменять старый подшипник на новый, нужно:

Отвернуть гайку ступицы. Делать это лучше вдвоем.
Освободить поворотный кулак от шаровой опоры.
Вынуть тормозной суппорт, открутив два болта на 17.
Снять тормозной диск вместе со ступицей. Так легче.
Если покрутив диск будет снова слышен непонятный звук (напоминает скрип), значит проблема была именно в подшипнике.
Не обойтись без специального инструмента. Это длинный болт с гайкой.
Появится доступ к подшипнику.
Нужно снять стопорное кольце при помощи круглогубцев, для которых здесь есть специальное отверстие.
Снять подшипник при помощи съемника.

Примечание: нельзя делать это с помощью кувалды, так как она только испортит его «гнездо».

Снять подшипник.
Поменять его.
Собрать все в обратном порядке.

Примечание. Причиной гула может быть также то, что подшипник плохо смазан или на его поверхности есть трещины.

Перед запрессовкой нужно тщательно очистить поверхность (даже маленькая песчинка может повлиять на вставление подшипника).
Собрать все обратно.
Самым сложным будет – установить шаровую на место. Здесь просто не обойтись без помощника.

Заменить ступицу можно и своими руками. Причем этот процесс не занимает слишком много времени.
Тем более, сейчас в Интернете есть множество фото и видео на данную тему.Инструкция, предложенная здесь, также может помочь в этом непростом вопросе.
Ей следует уделить максимальное внимание. Все, что нужно – разобраться.
А самое главное, что цена домашнего ремонта будет намного ниже той, что предлагают автосервисы. Заплатить нужно будет только за ступицу или подшипник (смотря на то, что нужно поменять).

Замена подшипника ступицы заднего колеса ВАЗ 2108, 2109

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую давящим на уши, воем. Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Эту работу быстрее всего можно выполнить с помощью специальных приспособлений (съемников). Если их нет, то для достижения цели, следует использовать подручные материалы. Рассмотрим проведение замены подшипника именно с этим уклоном.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

— Молоток

Приобретаем подшипник с гайкой.

Подшипник заднего колеса автомобилей ВАЗ 2108, 2109, 21099 с гайкой

Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль, поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.

Порядок проведения замены подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Снимаем защитный колпак на ступице колеса

— Убираем вмятину на бортике гайки ступицы

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

Замятый край гайки ступицы колеса

— Ослабляем затяжку ступичной гайки

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

Ослабляем затяжку гайки ступицы заднего колеса

— Снимаем колесо

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

— Снимаем тормозной барабан

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

Отворачиваем два направляющих штифта диска колеса на тормозном барабане

Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

Тормозной барабан снят

— Окончательно отворачиваем ступичную гайку

Снимаем ее и находящуюся под ней шайбу.

— Снимаем ступицу заднего колеса с подшипником

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем ступицу с оси колеса.

Снятие ступицы заднего колеса автомобилей ВАЗ 2108, 2109, 21099 при помощи съемника

Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

— Снимаем внутреннее кольцо подшипника с оси колеса

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

Снятие внутреннего кольца подшипника заднего колеса

— Снимаем стопорное кольцо, фиксирующее подшипник в ступице

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

Снятие стопорного кольца подшипника в ступице при помощи съемника

— Извлекаем подшипник из ступицы

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

Выбивание старого подшипника из ступицы

— Очищаем и слегка смазываем внутреннюю часть ступицы

— Запрессовываем новый подшипник в ступицу

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе такого забивания можно использовать старый подшипник в качестве проставки.

Забивание нового подшипника в ступицу

— Устанавливаем в паз на ступице стопорное кольцо

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

Стопорное кольцо подшипника заднего колеса

— Устанавливаем ступицу со вставленным подшипником на ось

С усилием сдвигаем ее как можно дальше по оси руками. Если не сдвигается, можно через оправку постукать по ВНУТРЕННЕМУ кольцу подшипника, вставленного в ступицу.

Насаживание ступицы на ось заднего колеса

— Надеваем шайбу и гайку ступицы.

Устанавливаем шайбу и гайку ступицы

— Затягивая гайку, запресcовываем ступицу до упора на ось.

Затягиваем ступичную гайку

— Ставим на место тормозной барабан и колесо

— Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м)

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.

Еще статьи на сайте по ремонту автомобилей ВАЗ 2108, 2109, 21099

— Автомобиль тянет в сторону при движении, почему?

— Регулировка привода сцепления на автомобилях ВАЗ 2108, 2109, 21099

— Проверка рулевого управления и регулировка рулевого механизма на автомобилях ВАЗ 2108, 2109, 21099

— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099

— Причины повышенного расхода топлива автомобиля

Замена заднего подшипника ступицы ВАЗ 2109: видео инструкция

ВАЗ-2109 стал последним автомобилем советской эпохи. Для своего времени это был предмет мечтаний многих автомобилистов: хорошие аэродинамические характеристики, маневренность, дизайн. После ВАЗ-2108 он стал вторым советским автомобилем с передним приводом. «Вишневая девятка» – это один из символов эпохи.

Первые модели были довольно хорошего качества и редко подводили своих владельцев, но потом наступили 90-е и общая деградация автопрома. Автомобили до и после 1991 года, как говорится, две большие разницы. В первую очередь это вопрос используемых запчастей и качества металла.

Советские разработчики делали автомобиль ВАЗ-2109 с тем прицелом, чтобы его смог бы отремонтировать каждый автолюбитель, порою даже посреди поля с минимальным количеством инструментов. Благодаря этому множество девяток продолжает бороздить дороги России и ближнего зарубежья.

Это касается и нашего вопроса – замены подшипника в ступице заднего колеса.

Замена подшипника ступицы – важный вопрос

Если подшипник ступицы развалился, это может привести к повреждению всего заднего колеса и к серьезной аварии. Главными признаками неисправности на ВАЗ-2109 будет служить соответствующий хруст, а в некоторых случаях – шатание заднего колеса. Замена – единственный выход.

На автомобиле ВАЗ-2109 это сделать довольно легко. По сути дела, для замены подшипника достаточно тех инструментов, которые должны быть в багажнике каждого водителя ВАЗ-2109: пассатижи, торцевой ключ № 30, накидной ключ, съемник, молоток, монтировка, деревянный брус, домкрат.

Читайте также: Как без снятия привода поменять пыльник ШРУСа на ВАЗ 2109

Как это делается

Весь процесс работы может занять около часа, хотя профессиональные мастера делают это за пятнадцать минут:

Первым делом снимается защитный колпачок со ступицы (он есть не на всех ВАЗ-2109). После этого необходимо расконтрить саму ступицу при помощи зубила и молотка. Следующим шагом станет ослабление болта ступицы. Делается это при помощи торцевого ключа на 30.
Далее автомобиль ставится на первую скорость, под другие колеса ставятся «башмаки», которые не дадут ей сдвинуться с места в случае непредвиденной ситуации.
Следующий шаг – снятие колес. Для этого ослабляются болты, после чего автомобиль поднимается на домкрат. У современных домкратов есть один существенный минус – они могут сложиться в самое неподходящее время. Поэтому, когда машина задомкрачена, под нее стоит подставить какие-либо предметы, которые не дадут ее упасть. Это могут быть кирпичи, колесо и т. п.
Окончательно выкрутить все болты и снять колесо.
Необходимо снять направляющие штифты. Впрочем, на вашем автомобиле их может и не быть.
Снятие тормозного барабана. Если он не снимается, его необходимо аккуратно подбить бруском сзади по граням. Делать это нужно осторожно, так как куски граней могут отлететь.
Гайка ступицы откручивается, после чего снимается с цапфы. Это легче сделать при помощи съемника, но если его нет – воспользоваться монтировкой или каким-либо другим подручным предметом.
Колесо нужно вернуть на место и прикрутить его болтами. До конца это делать необязательно.
После того как колесо прикручено, необходимо резко потянуть его на себя. Ступица выскочит вместе с колесом. Это получается не всегда легко, так как на цапфе могут остаться части подшипника. Если это произошло, то стоит воспользоваться зубилом, молотком, монтировкой или съемником.
Подшипник в ступице фиксируется специальным стопорным кольцом, которое можно вытащить при помощи отвертки.
Для того чтобы окончательно вытащить подшипник из ступицы, желательно использовать специальный съемник, а если его нет, то трубу подходящего диаметра. После ряда ударов по ней подшипник вылетит.
Ступица очищается и смазывается. После этого в нее запрессовывается новый подшипник. Если сохранился старый, то можно вставить и его, но этого делать не рекомендуется. Запрессовка происходит при помощи съемника и тисков или с помощью молотка и проставки. Последняя (металлическая или деревянная) вставляется между молотком и подшипником, после чего ударами подшипник вбивается в ступицу на свое место.
Стопорное кольцо вставляется на свое место, ступица возвращается на ось. Если не заходит, то можно воспользоваться молотком и трубой подходящего диаметра. После нескольких ударов ступица встанет на свое место.

Завершение операции

После этого на свое место возвращается шайба и гайка, а ступица вбивается окончательно до упора. После того как это сделано, тормозной диск возвращается на место, одевается колесо, завинчиваются все болты, а автомобиль снимается с домкрата. После окончания всех работ необходимо докрутить гайку ступицы. Стоит отметить, что момент затяжки должен быть 19-23 кгс/м. Иначе говоря, докручивать ее нужно с тем же усилием, с которым до этого она снималась.

Читайте также: Замена наконечников на ВАЗ 2109

После этого на ступицу одевается колпак. Замена подшипника завершена, и автомобиль ВАЗ-2109 готов к дальнейшей эксплуатации.

Какие подшипники ступицы лучше для ВАЗ (Lada) 2108/2109? FAG, ESPRA, АвтоВАЗ

ТОП производителей подшипников ступицы для ВАЗ (Lada) 2108/2109

Данную запчасть для автомобилей ВАЗ (Lada) 2108/2109 делают в разных точках мира. На сайте имеются отзывы о производителях подшипников ступицы из таких стран как: Германия, Испания, Россия, Швеция, Австрия и других.

В июне 2021 года в рейтинге подшипников ступицы для ВАЗ (Lada) 2108/2109 на PartReview приняли участие 11 производителей. Он построен на базе 11 отзывов и 34 голоса.

Какие подшипники ступицы выбрать для ВАЗ (Lada) 2108/2109?

В прошлом месяце пользователи PartReview отдали предпочтение FAG. 8% положительных голосов принадлежит этому производителю.

На втором месте оказались подшипники ступицы ESPRA — 8%.

Замыкает тройку фирма АвтоВАЗ с результатом в 8% голосов.

В общем рейтинге подшипников ступицы, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:

FAG получили 4 место, оценка PR — 75. Учитываются данные из 69 отзывов и 218 голосов.
ESPRA пока не удалось набрать необходимое количество отзывов для участия в рейтинге. Если вы добавите отзыв и укажите данный бренд и модель вашего авто, то поможете это исправить.
АвтоВАЗ — имеет недостаточно отзывов для участия в рейтинге.

Другие запчасти для ВАЗ (Lada) 2108/2109

Выяснив, какие подшипники ступицы предпочитают ставить владельцы ВАЗ (Lada) 2108/2109, можно посмотреть и другие популярные запчасти для данного автомобиля. В июне 2021 года на PartReview лидировали:

Также можно узнать, что выбирали владельцы ВАЗ (Lada) 2108/2109 среди производителей таких запчастей как: Ремень ГРМ, Радиатор охлаждения, Помпа, Термостат, Свечи зажигания, и других.

Подшипник передней ступицы SS20 для ВАЗ 2108, 2109, 21099 (ремонтный комплект)

Подшипники ступицы подвержены экстремальным нагрузкам, особенно в условиях российских дорог. Для обеспечения вращения колеса автомобиля без люфтов, с минимальным уровнем шума и трения, необходимо тщательно подходить к выбору ступичных подшипников. Подшипники ступицы SS20 прошли 100% контроль качества и гарантируют автовладельцам уверенность в безопасности на дорогах.

Преимущества подшипников ступицы SS20

высокий ресурс и надежность подшипника;
бесшумность работы;
долгий срок эксплуатации;
обеспечивают легкое и бесшумное вращение колес;
качественная высокотемпературная смазка;
шариковые закрытые подшипники смазаны при сборке и не требуют обслуживания;
низкий уровень механических потерь в подшипнике, обусловленных малой шероховатостью поверхности и высокой точностью размеров;
комплексная защита от подделки;
полный комплект для монтажа.

В ступичных узлах переднеприводных автомобилей ВАЗ применяются шариковые двухрядные подшипники. При сборке в подшипник заложено необходимое количество смазки. Внутреннее пространство подшипника надежно уплотняется сальниками, что исключает попадание загрязнений внутрь. Это обеспечивает нормальную смазку беговых дорожек, шариков и сепараторов в течение всего срока службы. Ступичные подшипники SS20 для переднеприводных автомобилей ВАЗ необслуживаемые, не требуют регулировки и смазки в процессе эксплуатации. Такой подход значительно уменьшает трудоемкость ТО автомобиля и вместе с тем обеспечивает высокую надежность.

Надежность подшипника напрямую зависит от точности изготовления и соблюдения всех нормативов при производстве подшипника. Поэтому для двухрядных шарикоподшипников SS20 мы проводим ряд дополнительных проверок, например, контроль величины осевого зазора и радиального «биения» в смонтированном состоянии.

Гарантия 1 год

Подшипник ступицы является одним из самых высоконагруженных элементов подвески. Ступичные подшипники обеспечивают возможность вращения колес и движение автомобиля в целом. Помимо восприятия нагрузок непосредственно от качения колеса по дороге, добавляются ударные и термические нагрузки. Через подшипник ступицы все силы, возникающие в пятне контакта колеса и дороги, передаются на подвеску.

То есть от правильного выбора подшипника передней и задней ступицы зависит надежность подвески и автомобиля. Основной проблемой при замене ступичных подшипников является большое количество некачественных подделок на рынке, которые «выхаживают» не более 2-3 тыс. км, а также нарушение технологии монтажа и неправильная регулировка зазоров.

Неисправности ступичных подшипников проявляются в виде гула, стука и люфта при движении автомобиля, щелчков при трогании и остановке. По мере износа беговых дорожек, тел качения и сепараторов возрастает сопротивление качению и это сопровождается усилением шума и нагревом подшипников.

Определить неисправность подшипников ступицы можно самостоятельно. Для этого необходимо:

Проверить легкость вращения. Резким рывком раскрутить вывешенное колесо и оценить уровень шума, издаваемый подшипником при вращении. Также оценивается время выбега колеса.
Определить наличие люфта в подшипнике ступицы. На вывешенном колесе, прикладывая руками нагрузку в вертикальной и горизонтальной плоскости, проверить наличие качания (люфта) в подшипнике. Прикладывая усилие по оси вращения колеса, можно оценить осевой зазор.

Избежать проблем с некачественными запчастями помогут ступичные подшипники SS20. Надежность и долговечность подшипников SS20 достигается за счет:

точности геометрических размеров при конструировании и производстве изделия;
применения стали высокого качества;
достижения требуемого уровня шероховатости поверхности;
использования высокотехнологичного оборудования.

Точность изготовления ступичных подшипников, показатели шероховатости поверхности и тел качения являются ключевыми аспектами, влияющими на уровень механических потерь в подшипнике и, в конечном итоге, определяют класс шумности.

При производстве, выборочно из партии проверяется ресурс подшипников ступицы до разрушения на стенде, моделирующем реальные нагрузки на подшипник. В рамках комплексной оценки качества проверяется выбег подшипников с оценкой уменьшения оборотов на двух этапах от 100% до 70%, и падение оборотов от начальных и до полной остановки. Одновременно производится проверка виброакустических параметров подшипника ступицы на выбеге.

Целый комплекс серьезных проверок на всех стадиях производственного процесса позволяет гарантировать покупателю высокое качество и надежность ступичных подшипников SS20.

Подшипники ступицы SS20 имеют фирменную маркировку SS20 и дополнительную защиту от подделки, что обеспечит автовладельцам уверенность и безопасность на дороге, защитит от возможных финансовых и временных потерь при использовании подделок.

Высокое качество смазки обеспечивает ресурс работы в составе узла ступичного подшипника до 300 000 км пробега. Количество смазки рассчитано для обеспечения надежной смазки подшипников в течение всего ресурса. Диапазон рабочих температур смазки от –40°С до +180°С.

Ремкомплекты передней и задней ступицы переднеприводных автомобилей ВАЗ

Замена подшипника задней ступицы ВАЗ 2109 своими руками

В статье будет рассказано, как заменить подшипник задней ступицы. ВАЗ 2109 — автомобиль переднеприводный, на его задней части установлены цилиндрические подшипники. Если они вышли из строя, то сразу почувствуется эта проблема. Слышен очень сильный вой, давящий на уши. Такое ощущение, что ты в самолете, который вот-вот взлетит. Даже при движении с нейтральной коробкой передач этот звук продолжает быть слышен и не собирается исчезать.Конечно, чем сильнее износ подшипников, тем громче вой. Все работы производятся только специальными инструментами. В том случае, если их у вас нет, вы можете произвести ремонт с помощью имеющихся инструментов, но это будет намного сложнее и дольше.

Как проверить ступичный подшипник

Но сначала нужно провести диагностику, она проводится до того, как будет произведена замена подшипника ступицы заднего колеса. ВАЗ 2109 — незамысловатый автомобиль, все проверки задней подвески довольно просты.Чтобы проверить целостность подшипника, нужно проделать некоторые манипуляции. Вручную раскрутите колесо, в ступице которого вышел из строя подшипник, и прислушайтесь к звукам. Если подшипник полностью исправен, то посторонних звуков не будет. Но сломанное устройство сразу выдаст себя, так как будет слышен шум. Это очень похоже на то, что шары катятся как в металлической клетке. Есть даже ощущение, что внутри просто нет смазки. Если неисправность только на одной стороне автомобиля, то у вас есть возможность произвести сравнение звуков при вращении обоих колес.

Какие инструменты вам понадобятся

Самое главное — это ключ на 30. Шлюз должен быть максимально длинным. Крутящий момент гаек на ступице очень большой. Однако гаечный ключ подойдет, если он имеет небольшие изгибы. При снятии и установке понадобится кернер или небольшое зубило. Желательно приобрести универсальный съемник подшипников, а также ступицы колеса. У вас должны быть в наличии хотя бы плоскогубцы, но лучше, конечно, съемник для стопорных колец.Также вам понадобится ключ на 12 или 8 в вашем арсенале, в зависимости от того, какой штифт в вашем хабе. Этим ключом необходимо открутить направляющий штифт, удерживающий барабан. Зато длинная гайка стояночного тормоза поворачивается ключом на 13. Иногда нужна головка на 14. И самый главный инструмент в этой процедуре — хороший молоток. Без нового подшипника в комплекте с стопорными кольцами и гайками вам не обойтись. Однако замена подшипника ступицы переднего колеса ВАЗ 2109 проводится аналогично.

Подготовка к ремонту

На смотровой яме проводить весь ремонт намного удобнее.Конечно, в случае его отсутствия на опоры можно установить всю заднюю часть автомобиля. Для этого необходимо надежно закрепить кузов автомобиля, поставив его на ровную поверхность. Под передние колеса должны поместиться упоры, а также включена первая передача. Перед началом работы необходимо отпустить гайку, удерживающую затяжку стояночного тормоза.

Обращаем ваше внимание, что при работе без смотровой ямы необходимо полностью вывесить ту сторону транспортного средства, на которой выполняется обслуживание.Под ним установить надежную опору, после чего с горкой пополам добраться до места установки стяжной гайки. Работы по замене ступичного подшипника выполняются аналогично всем модификациям переднеприводных автомобилей. На ступице колеса есть защитный колпачок, который придется снять. После этого вооружитесь стамеской и молотком, расправьте загнутый край на гайке. Процедура довольно проста, поэтому не требует особых пояснений. Таким же образом происходит замена передней ступицы ВАЗ 2109.Отличия незначительны.

Отвинчивание гайки

Теперь вам нужно ослабить гайку ступицы заднего колеса. Возьмите ключ на 30, при необходимости увеличьте длину ручки. Чем длиннее рычаг, тем легче будет открутить эту гайку. И потихоньку подтянулся. Для удлинения ручки ключа можно использовать металлическую трубу. Чтобы колесо не проворачивалось, необходимо, чтобы помощник держал педаль тормоза нажатой. Однако, если автомобиль установлен на все четыре колеса, тормозить не нужно.Упоры, расположенные под передними колесами, способны удерживать автомобиль. Данная процедура необходима, если замена задней ступицы ВАЗ 2109.

Снятие колеса

Когда избавишься от гайки, нужно снять колесо. Для этого сначала ослабьте болты, которые используются для крепления. Затем поднимите бортик автомобиля на домкрате и установите на опору. Только после этого необходимо полностью открутить все болты и снять колесо. Затем с помощью ключа на 12, а на некоторых моделях автомобилей — на 8 или 10 необходимо открутить направляющие штифты, с помощью которых крепился тормозной барабан.Желательно перед началом этого действия осторожно постучать по ним молотком. Обратите внимание, что для откручивания этих штифтов лучше всего использовать гаечные ключи. Точно так же замена ступицы ВАЗ 2109. Своими руками все работы можно сделать очень быстро.

Снятие барабана

С тормозным барабаном проблем быть не должно, так как затяжка на стояночном тормозе уже ослаблена. Немного потяните за барабан и выполняйте круговые движения в ту и другую сторону.Не стоит пытаться выбить барабан обычным молотком, если вдруг он плохо снимается. Лучше всего постучать по кругу резиновым молотком. Только после этого можно полностью открутить гайку крепления ступицы. Снимите его, а также шайбу, которая находится под ним. После этого ступицу заднего колеса можно снимать.

Удаление ступицы

В том случае, если у вас нет специального съемника, нужно взять только что разобранное колесо, перевернуть его так, чтобы задняя сторона смотрела на вас.Закрепите его на ступице как минимум двумя болтами. Затягивать их не нужно, достаточно включить 5-7 оборотов. А теперь приложите к себе резкое усилие. Только будьте осторожны, чтобы случайно не упасть на спину. За несколько подходов ступица должна сойти со своей оси. Затем необходимо снять стопорное кольцо с внутренней стороны подшипника. Аналогичным образом разбирается и ступица переднего колеса ВАЗ 2109. Замена необходима только в случае механического повреждения.

Снятие подшипника

Это делается с помощью специальных щипцов, но можно использовать и тонкие отвертки.Внутреннее кольцо подшипника необходимо снять с помощью специального съемника с двойным захватом. Но если его нет, установите стамеску сзади этого кольца и аккуратно нанесите несколько ударов молотком. Когда это кольцо начнет двигаться, необходимо полностью демонтировать его с помощью монтажного ножа. Учтите, что при наличии мелких повреждений, которые обязательно появятся после работы долотом, необходимо очистить его мерным напильником. Теперь вы можете снять сам подшипник.

Желательно всю работу делать съемником, это займет всего несколько секунд.Но если его нет, то придется использовать кусок трубы, диаметр которой такой же, как у подшипников. Вам также понадобится молоток побольше, потому что упростить эту работу практически невозможно. Удары должны быть резкими и сильными. Насколько сильно вы пострадаете с этим подшипником — неизвестно. По этой схеме замена подшипника задней ступицы ВАЗ 2109 может занять длительное время. Не исключено, что все работы по экструзии займут от 30 минут до часа. После демонтажа необходимо смазать и очистить всю внутреннюю поверхность ступицы.

Установка подшипника

С установкой нового подшипника дела обстоят намного проще — это можно сделать как съемником, так и тисками. Но проще всего забить молотком. Главное в этом деле — установить распорку из дерева. Когда новый подшипник станет почти равным ступице, возьмите старый зажим, чтобы использовать его в качестве проставки. После установки нового подшипника нужно будет поставить стопорное кольцо. Как и в случае разборки, необходимо использовать либо съемник, либо тонкую отвертку.Но замена заднего ступичного подшипника ВАЗ 2109 до сих пор не завершена. Ролик необходимо поставить на место.

Установка концентратора

Теперь нужно установить ступицу с новым подшипником на ось. Это потребует больших усилий, тягу ее нужно делать вручную. Если не двигается, то молотком с проставкой нанесите несколько резких ударов. Просто аккуратно наденьте их на внешнее кольцо. Затем наденьте шайбу и прикрепите гайку к оси ступицы колеса. Когда гайка затягивается, ступица полностью располагается на своей оси.

Установите колесный барабан в обратном порядке. В самом конце необходимо окончательно затянуть гайку на ступице. Момент должен быть не менее 19 кгс / м. Но если у вас нет динамометрического ключа, придется запомнить, какое усилие было приложено к гайке при откручивании. Точно так же и затяните. На этом замена подшипника задней ступицы ВАЗ 2109 завершена, комфорт повысился, другие звуки исчезли.

Замена ступичных подшипников на ВАЗ-2109 своими руками: алгоритм работы

В нашей статье мы поговорим о том, как заменить ступичные подшипники на ВАЗ-2109.Все работы легко можно проделать самостоятельно, но вам понадобится специальный инструмент. Перед тем как приступить к ремонту, убедитесь, что подшипник действительно неисправен — вполне возможно, что неисправность не в нем, а в любом другом элементе подвески. Поэтому нужно знать, какие симптомы появляются при неисправности подшипника.

Признаки поломки

Прежде чем приступить к работам по замене ступичного подшипника на ВАЗ-2109, нужно внимательно рассмотреть все симптомы, характеризующие его выход из строя.

Среди основных можно выделить:

Сильный гул от поврежденного элемента.
Появление сильной вибрации.
Появление посторонних звуков — хруст, скрежет.

Конечно, гул — это первый признак того, что подшипник приказал долго жить. Но иногда он не появляется, вместо этого он слышит другие звуки, а также повышенный люфт руля. После разборки сборки попробуйте провернуть подшипник — если вы слышите, как шарики катятся внутри, значит, элемент требует замены.

Какие инструменты необходимы для работы

А теперь поговорим о том, какие инструменты нужны при замене ступичных подшипников на ВАЗ-2109. Задняя и передняя части меняются практически одинаково, но есть небольшие отличия. Список инструментов:

Ключ на «30». Ему нужно будет открутить гайки на ступице. Можно использовать длинный рычаг и голову.
Съемник для стопорных колец — клещи с насадками.
Съемник ступичных подшипников — болт, гайка, несколько металлических шайб.
Универсальный съемник для подшипников.
Молоток, долото.
Набор инструментов — ключи, плоскогубцы, монтировка и др.

Имея под рукой все необходимые инструменты, можно приступать к ремонту.

Разборка

Перед заменой ступичных подшипников на ВАЗ-2109 необходимо полностью разобрать деталь подвески. Алгоритм работает так:

Снимите защитный колпачок и отверните гайку с помощью острого пробойника.
Ключом на «30» ослабить гайку.Усилие надо приложить немалое, поэтому может понадобиться хороший рычаг.
Поднимите автомобиль на домкрате и ослабьте крепления колеса к ступице.
Установите упоры под задние колеса, чтобы машина не скатывалась. Обязательно подкладывайте опоры под корпус, чтобы машина случайно не упала с домкрата.
Откручиваем крепежную рейку к поворотному кулаку. Также откручиваем два болта, которыми крепится шариковый подшипник.
Снимите суппорт переднего колеса, открутив два болта ключом на «17».
Осторожно снимите поворотный кулак. Ступица связана с ней подшипником.

Теперь можно переходить непосредственно к замене ступичного подшипника на ВАЗ-2109. Обратите внимание, что при разборке обязательно наметьте расположение поворотного кулака относительно стойки.

Замена подшипников и сборка в сборе

Теперь приступаем к замене подшипника:

Главное — отсоединить ступицу и поворотный кулак. Для этого сначала снимаем стопорное кольцо, которое находится с внутренней стороны.
Молоток ударил по ступице изнутри и выбил ее. Как правило, выскакивает очень быстро, но с внутренней обоймой подшипника. Его необходимо снять с помощью универсального съемника с двумя лапами. Кстати, если вы посмотрите на ступицу, то увидите на ней две насечки — именно в них вы устанавливаете лапы съемника.
С помощью съемника снимите подшипник с поворотного кулака.
Установить новый подшипник и стопорные кольца. Рекомендуется смазать внутреннюю поверхность кулака — подшипник войдет легче.

Соберите в обратном порядке. На этом замену ступичного подшипника на ВАЗ-2109 можно считать завершенной. Если есть возможность, то одновременно замените шариковый подшипник и ШРУС (если они исчерпали свой ресурс).

Как ухаживать за автомобилем: Подшипник ступицы

Что такое ступичный подшипник?

Подшипник ступицы колеса — неподрессоренный компонент транспортного средства. подвеска, которая разработана, чтобы нейтрализовать влияние колеса в движении с трение.Подшипник ступицы расположен на каждой ступице колеса, где колесо / шина автомобиля сборки расположены.

Связанное содержание:

Все, что вам нужно знать о шинах

Как ухаживать за автомобилем: система подвески

Как ухаживать за автомобилем: тормозные суппорты

Как ухаживать за автомобилем: тормозная жидкость

Как ухаживать за автомобилем: шины

Где находятся подшипники ступиц?

Подшипники колес являются важной частью колесного узла, соединяющего колесо и ось. Есть два разных типа подшипников (шариковые или роликовые), которые удерживаются вместе внутри водонепроницаемого, заполненного консистентной смазкой, герметичного металлического кольца, называемого обоймой. Эти подшипники установлены на металлической оси, которая плотно прилегает к ступице колеса в центре колеса. В некоторых коммерческих транспортных средствах, например в грузовиках, подшипники ступиц находятся внутри ротора тормозного диска.

Ступица в сборе расположена между ведущим мостом и тормозными компонентами (тормозным суппортом и тормозными дисками или барабанами).Он включает в себя ступицу, датчик скорости вращения колеса ABS, ступичные подшипники и монтажный фланец. Колесо удерживается на болтах ступицы колеса в сборе (со стороны тормозного диска). На стороне ведущего моста ступица в сборе крепится к поворотному кулаку в виде запрессовываемого или навинчиваемого узла. Большинство современных транспортных средств имеют герметичные ступичные узлы ступичных подшипников для дальнейшего снижения трения вращения. ,

Каждое колесо имеет собственный набор ступичных подшипников, которые помогают колесу вращаться с минимальным трением.Колесные подшипники должны быть плотно упакованы и выдерживать весь вес автомобиля. Подшипники колес являются важными компонентами подвески, рулевого управления и тормозной системы автомобиля.

Типы подшипников ступиц: шариковые и роликовые подшипники

Шариковые и роликовые подшипники составляют две основные категории подшипников качения. У них много общего, но есть важные различия между ними.

Шарикоподшипники и роликоподшипники состоят из тел качения и разделителя, который равномерно разделяет тела качения.Сепаратор также может называться фиксатором или клеткой, но независимо от названия, он выполняет ту же функцию. Оба типа подшипников имеют внутреннее кольцо, также называемое внутренним кольцом или конусом, и внешнее кольцо, также известное как внешнее кольцо или чашка.

Шариковые подшипники отличаются от роликовых подшипников их роликовым элементом. Как следует из названия, в шарикоподшипниках в качестве тел качения используются шарики, а в роликовых подшипниках — цилиндрический, цилиндрический, конический или игольчатый элемент.

Шариковые и роликовые подшипники решают одну и ту же задачу — уменьшить трение вращающейся массы.Но шариковые подшипники используются там, где они подвержены более высоким скоростям, тогда как роликовые подшипники лучше работают при более высоких нагрузках и ударных нагрузках. Когда на шарикоподшипник оказывается слишком большое давление, он может деформироваться. Цилиндрическая конструкция роликовых подшипников позволяет им распределять вес по большей поверхности.

Как ломаются подшипники ступиц?

Как правило, отказ ступичного подшипника может произойти из-за общего износа в течение всего срока службы автомобиля.В старинных автомобилях ступичные подшипники регулярно обслуживаются с использованием автомобильной смазки и сменного уплотнения, поэтому при отказе от технического обслуживания может произойти отказ. Но в современных автомобилях ступичные подшипники закрыты навсегда и не обслуживаются. Их заменяют только при обнаружении их неисправности. Однако это не гарантирует, что ступичный подшипник никогда не выйдет из строя. Существует множество причин выхода из строя ступичного подшипника, которые не ограничиваются перегрузкой, ударами при столкновении и увеличенным пробегом.

Как узнать, что подшипники ступицы вышли из строя?

Когда автомобиль находится в движении, вы можете услышать рычание, которое совпадает с вращением шин. Кроме того, вы можете почувствовать вибрацию в рулевом управлении в случае передней части и в сиденье или полу автомобиля в случае задней части. Это то, что обычно предупреждает водителя о неисправности ступичного подшипника. При рулевом управлении и смене полосы движения на проезжей части иногда можно заметить изменение тона рычания и вибрации, которые также будут предупреждать водителя о проблеме с подшипником.В тяжелых случаях низкая педаль тормоза может быть вызвана неисправностью ступичного подшипника.

Наиболее частым признаком неисправного ступичного подшипника является скрежет, который изменяется в зависимости от скорости автомобиля. Диагностика неисправного ступичного подшипника на основании одного только шума может вводить в заблуждение, поскольку заедание суппорта и изношенные шестерни дифференциала можно легко спутать с шумом ступичного подшипника.

Чтобы проверить, не испортились ли ваши ступичные подшипники, вам потребуется доступ к лифту. Поднимите автомобиль над землей, затем возьмитесь за шину, держа руки в положениях «9 часов» и «3 часа».Покачивайте колесо вперед и назад, чтобы почувствовать люфт или люфт. Поместите руки в положение «12 часов» и «6 часов» и повторите тест. На старых автомобилях с исправными ступичными подшипниками небольшой люфт является нормальным.

Транспортные средства разных марок будут иметь разные допуски (максимально допустимый люфт). Для точных показаний иногда можно использовать циферблатный индикатор, чтобы измерить величину люфта в ступичных подшипниках.

Если есть подозрение, что ступичный подшипник неисправен, но не показывает признаков чрезмерного люфта, колесо, тормозные колодки, тормозные суппорты, тормозные диски и подшипниковый узел необходимо снять для визуального осмотра ступичного подшипника.Неисправный ступичный подшипник часто имеет небольшую металлическую стружку в консистентной смазке вокруг ступичного подшипника — это признак того, что подшипники начинают разваливаться и нуждаются в замене.

Признаки неисправности подшипника ступицы колеса

Шум полезен при диагностике неисправного ступичного подшипника, но на него нельзя полагаться как на единственный признак из-за других проблем, которые могут вызывать аналогичные шумы. Другие симптомы или признаки неисправного ступичного подшипника могут включать следующее:

Слабость в рулевом управлении: это можно описать как чрезмерный люфт в рулевом колесе или нечеткое рулевое управление.Это может быть сложно описать, но ваш автомобиль будет чувствовать себя болтающимся, когда вы управляете им, а рулевое управление будет казаться менее отзывчивым или точным, чем обычно

Вибрация рулевого колеса: вы заметите изменение вибрации относительно скорости автомобиля или автомобиля превращается. Вы можете почувствовать раскачивание рулевого колеса.

Неисправность АБС: сигнальная лампа АБС может гореть из-за проблем с АБС, связанных с неисправностью датчика АБС, встроенного в ступичный подшипник.

Проблемы с торможением: Когда ступичные подшипники изношены до точки ослабления, может наблюдаться пульсация или тяга автомобиля при включении тормозов. Это может сопровождаться неравномерным износом тормозных колодок.

Автомобиль тянет в сторону: вместо того, чтобы ехать туда, куда направлено рулевое колесо, у автомобиля может возникнуть ощущение, что он хочет продолжать отклоняться в определенном направлении или блуждать.

Износ шин: даже если вы регулярно меняете шины, изношенные ступичные подшипники могут вызвать заметный неравномерный износ шин.Когда подшипники начинают работать, они выходят из строя, они расшатываются — состояние, известное как «люфт подшипника». Это не ощущается через рулевое колесо, но определяется визуальным осмотром шин.

Сколько стоит замена ступичного подшипника?

Стоимость замены переднего ступичного подшипника сильно варьируется в зависимости от автомобиля. Обычно смета на ремонт переднего ступичного подшипника отечественного переднеприводного автомобиля составляет от 250 до 400 долларов.

Азиатский импорт в период с 1980-х до начала 2000-х годов будет дороже от 300 до 400 долларов из-за конструкции ступицы и подшипника, состоящей из двух частей, что потребует более высоких затрат на детали и рабочую силу.Стоимость замены передних ступичных подшипников на современные заднеприводные легкие грузовики составляет от 300 до 400 долларов. Европейский импорт обычно оценивается в 400-600 долларов за замену из-за более высокой стоимости запчастей.

Замена заднего ступичного подшипника — это отдельная история. В переднеприводных автомобилях задние подшипники не связаны с осью и механизмом трансмиссии. Их легко заменить в сборе на болтах, и в большинстве случаев они оцениваются в 100–200 долларов. В автомобилях с задним приводом, таких как легкие грузовики, подшипники колес запрессовываются в картер задней оси или на саму ось.

Ремонт подшипников заднего привода требует более значительного рабочего времени из-за дополнительных этапов процесса. Многие легкие грузовики Toyota и Nissan могут оценивать стоимость замены подшипников заднего моста более чем в 1000–1200 долларов.

Что произойдет, если я не заменю неисправные ступичные подшипники?

Игнорирование проблем с подшипниками ступицы колеса может повлиять на эффективность торможения. Низкое ощущение педали тормоза вызвано несоосностью тормозного ротора относительно тормозного суппорта, когда серьезная поломка неизбежна.Кроме того, если не заменить неисправные ступичные подшипники, может возникнуть потенциальная потеря управляемости, поскольку изменение развала и схождения транспортного средства приведет к нестабильному отслеживанию и управляемости во время движения. Наконец, в некоторых крайних случаях неисправный ступичный подшипник может привести к отрыву колеса / шины от транспортного средства, что потенциально может привести к аварии.

Могу ли я водить машину с неисправным ступичным подшипником?

Колесные подшипники редко делают автомобиль непригодным для вождения сразу после того, как вы замечаете первые признаки того, что они выходят из строя.Но, несмотря на это, лучше по возможности избегать вождения автомобиля с изношенными ступичными подшипниками. Если вы подозреваете, что ступичный подшипник показывает признаки износа, немедленно осмотрите его, чтобы не потерять контроль над автомобилем или вызвать дальнейшее повреждение.

Если вы все-таки ведете машину с изношенным ступичным подшипником, вы заметите, что рулевое управление болтается и сильно качается. Это снижает чувствительность рулевого управления, что делает автомобиль крайне небезопасным, особенно при движении в пробке.

Поскольку ступичный подшипник необходим для крепления колес к автомобилю, слабое место может поставить под угрозу ведущую ось, торможение и рулевое управление. Кроме того, это вызывает дополнительную нагрузку на ступицу колеса и ШРУС.

Автомобиль с изношенными колесными подшипниками небезопасен для вождения в течение длительного времени. Но если вы находитесь в небезопасной ситуации и у вас нет другого выхода, кроме как водить машину, это необходимо делать с особой осторожностью, при этом водитель должен следовать этим указателям:

Двигайтесь как можно медленнее и с постоянной скоростью

Держитесь подальше от шоссе и избегайте интенсивного движения

Двигайтесь только в хорошую погоду

Мы никогда не рекомендуем управлять автомобилем с изношенным ступичным подшипником.

Как долго я могу ездить с неисправными подшипниками ступицы колеса?

В ответ на вопрос некоторые механики нередко заявляют, что с неисправным ступичным подшипником можно проехать до 1000 миль. Это расстояние — бессмысленное число, вероятно, вырванное из воздуха. Невозможно узнать, насколько изношен комплект колесных подшипников, не осмотрев его, и даже в этом случае может быть трудно предсказать, как долго вы сможете продолжать движение, прежде чем он распадется.

Некоторые механики могут дать вам оценку времени, но важно отметить, что это именно то, что вам нужно — всего лишь оценка.Никто не может сказать, как долго можно безопасно водить машину с неисправными или изношенными ступичными подшипниками.

Единственный случай, когда допустимо движение с изношенным ступичным подшипником, — это если вы находитесь далеко от дома или механической мастерской, и вам небезопасно оставаться на месте. В этом случае автомобиль следует вести как можно медленнее, чтобы избежать выделения избыточного тепла и возникновения дополнительных осложнений.

В любых мыслимых обстоятельствах управление автомобилем с изношенным подшипником чрезвычайно опасно и должно рассматриваться только в случае крайней необходимости.Вождение автомобиля с изношенным ступичным подшипником может вызвать дополнительную нагрузку на ступицу колеса, трансмиссию и ШРУС, а вождение автомобиля в таком состоянии просто испытывает удачу.

Что плохие подшипники ступицы делают с вашим автомобилем?

Вождение автомобиля с неисправным ступичным подшипником технически возможно, но это значит испытать удачу, а изношенные, заклинившие или отсутствующие ступичные подшипники могут вызвать целый ряд дополнительных проблем.

В более серьезном случае ступичный подшипник, который изнашивается, рискует заедать и блокировать ось вашего автомобиля.Это определенно то, чего вы не хотите, чтобы это происходило во время вождения, и если это произойдет, машину нельзя будет водить или перемещать.

Подшипники колес являются частью точки крепления и необходимы для крепления колес к автомобилю, поэтому любая слабость может иметь серьезные последствия как для ведущей оси, так и для рулевого управления. Если подшипник демонстрирует признаки серьезного износа, это может привести к ослаблению всего колеса в сборе, а в некоторых случаях целые колеса и шины отваливаются во время движения автомобиля.

Неисправный ступичный подшипник также может вызвать колебание тормозных роторов, снижая эффективность торможения, и, как вы знаете, все, что влияет на эффективность торможения, может сделать автомобиль совершенно опасным для вождения. По крайней мере, плохой ступичный подшипник вызовет неравномерный износ шин и приведет к более быстрому износу шин, чем обычно.

Различаются ли подшипники ступиц в зависимости от типа автомобиля?

По сути, симптомы универсальны почти для всех автомобилей.Единственная разница — это непостоянство затрат на ремонт.

Можно ли отремонтировать подшипники ступиц?

Подшипники ступиц нуждаются в периодической проверке, и в зависимости от типа подшипников ступицы колеса в вашем автомобиле существует множество вариантов обслуживания. Подшипники колес чаще всего выходят из строя по следующим причинам:

Подшипники колес на большинстве современных автомобилей находятся внутри герметичного узла ступицы, который устанавливается внутри поворотного кулака. Эти герметичные подшипники не требуют обслуживания, но если герметичный подшипник вышел из строя, нет другого выхода, кроме как заменить его.Средний срок службы герметичных подшипников обычно составляет от 80 000 до 120 000 миль. Подшипники с уплотнениями дороже, чем подшипники, подлежащие ремонту, но они поставляются с предварительно заполненной консистентной смазкой и не требуют регулярного обслуживания.

В случае исправного подшипника (тот, который не имеет уплотнений), уплотнения являются самым слабым местом подшипника и уязвимы для утечки. Повреждение уплотнения может привести к утечке смазки и попаданию воды и грязи внутрь полости подшипника.

В старых автомобилях уплотнение можно заменить, чтобы продлить срок службы подшипников.Если обслуживаемые подшипники подвергаются воздействию воды, грязи или постоянно агрессивных элементов, может потребоваться повторная смазка и упаковка. Обычно рекомендуется заменять исправные ступичные подшипники консистентной смазкой на пробеге около 40 000 миль.

Могу ли я самостоятельно заменить ступичные подшипники?

Обычно подшипники передних колес заменяются в сборе ступица / подшипник, что означает, что дополнительные детали не требуются. Замена тормозных колодок и роторов может потребоваться только в том случае, если длительное использование повредило тормоза.Однако в случае подшипников задних колес есть много других переменных, которые можно обнаружить после осмотра. Задние тормозные колодки / накладки могут быть загрязнены смазкой для моста. Корпуса подшипников заднего моста, кольца, уплотнения, жидкость для мостов и сами оси также могут стать жертвами. Тщательный осмотр позволит выявить любые дополнительные вопросы о затратах на подшипники задних колес.

Есть ли способы сэкономить на расходах?

Для некоторых применений ступица / подшипник ступицы колеса по выгодной цене могут быть доступны в дискаунтерах автозапчастей.Но помните, что это может сопровождаться более коротким гарантийным сроком на детали, и, как правило, не рекомендуется идти по этому пути. Лучший способ снизить затраты на ремонт ступичного подшипника — это регулярно обслуживать и проверять транспортное средство и проверять его по графику пробега, чтобы можно было обнаружить потенциальные проблемы с подшипниками ступицы колеса до того, как затраты станут слишком катастрофическими.

Как снять заднюю ступицу на ваз. Замена подшипника ступицы заднего

Предполагается, что ступичные подшипники легкового автомобиля очень надежны, и для полного износа они должны проехать не менее 100 тыс. Км.Но с учетом того, что у нас дороги некачественные, эти подшипники нужно менять каждые 50 тысяч км, а то и чаще. В этой статье мы расскажем, как самостоятельно заменить задний ступичный подшипник на автомобиле ВАЗ 2109.

Назначение и расположение

Подшипник ступичный задний

Подшипник ступицы — важнейший элемент шасси автомобиля, от которого зависит безопасность пассажиров и водителя. При выходе из строя даже одного из ступичных подшипников автомобиль может выйти из строя, так как одно из колес перестанет нормально вращаться.Подшипники ступичные радиальные шариковые используются в автомобилях ВАЗ 2109. Этот подшипник запрессован на вал задней оси и доступен только после снятия колеса.

Подшипник ступицы имеет маркировку 4

Причины поломки подшипника задней ступицы

Подшипник вышел из строя, полностью исчерпав свой ресурс (после чего наступила так называемая усталость металла).
Подшипник разрушился из-за попадания песка и грязи, которые начали действовать как абразивный материал, что привело к частичному или полному истиранию деталей подшипника.
Одно из колец подшипника треснуло из-за сильного удара (который происходит, когда колесо на высокой скорости ударяется о глубокую выбоину).
Гайка ступицы ослаблена. Это приводит к люфту, который постепенно разрушает несущие элементы.

Признаки неисправности ступичного подшипника

При движении одно из задних колес издает характерный гул, который с увеличением скорости переходит в вой.
На заднем колесе появляется заметный люфт (который можно легко обнаружить, приподняв колесо и отодвинув его руками от себя и к себе).
Поднятое заднее колесо, раскрученное вручную, вращается с характерным гудением, которое иногда может сопровождаться звоном шариков, катящихся в сломанном подшипнике (а колесо с исправным подшипником вращается почти бесшумно).

Расходные материалы и сменный инструмент

Новый подшипник ступицы заднего колеса ВАЗ 2109.
Набор рожковых ключей.
Набор торцевых головок с ручкой.
Средство для удаления ржавчины WD-40.
Съемник ступичных подшипников.
Круглогубцы для снятия стопорных колец.
Противооткатные упоры.
Джек.

Последовательность

Гайка ступицы ослабляется торцевой головкой на 30 и гаечным ключом. После этого крепежные болты на колесе немного ослабляются головкой на 22.
Под передние колеса установлены противооткатные упоры; В машине включена первая передача. После этого заднее колесо с неисправным подшипником поднимается и снимается.
Видна крышка тормозного барабана
С помощью рожкового ключа на 12 откручиваются 2 штифта на тормозном барабане, после снятия их ключом на 13 снимается сам барабан.
Съемный с головкой под торцевой ключ 12
После снятия барабана открывается доступ к гайке ступицы. Она крутится.
Теперь съемником снимается сама ступица.
Снимается съемником
Внутри ступицы имеется стопорное кольцо. Удаляется плоскогубцами.
После снятия колец открывается доступ к неисправному подшипнику. Снимается съемником.
Для этого используется съемник или труба.
Тем же съемником на место запрессовывается новый ступичный подшипник, после чего собирается ступица и колесо устанавливается на место.
Стопорное кольцо видно над оранжевым подшипником

Видео: Как снять и заменить на ВАЗ 2109

Важные моменты

Гайка ступицы на ВАЗ 2109 очень сильно затягивается, к тому же она часто покрывается ржавчиной. Чтобы переместить его, может потребоваться огромное количество усилий. В такой ситуации может помочь жидкость WD-40. Если этой жидкости нет под рукой, орех можно обильно полить маслом и подождать 10 минут.
Не у каждого автовладельца есть под рукой съемник ступичных подшипников.В этом случае для снятия подшипника можно использовать молоток и кусок стальной трубы подходящего диаметра (около 4,5 см). Главное, не повредить внутреннюю поверхность ступицы с трубой. Если после запрессовки на нем останутся царапины и вмятины, новый подшипник быстро выйдет из строя.
При повторной сборке ступиц особое внимание следует уделить затяжке гайки ступицы. Если он будет затянут слабо, возникнет люфт, который снова приведет к износу подшипников. Поэтому с 30-миллиметровым торцом используйте самый длинный гаечный ключ, чтобы момент затяжки гайки ступицы был максимальным.

Замена ступичных подшипников — процедура, с которой рано или поздно столкнется каждый обладатель «девятки». Вопрос только в том, будет ли он к этому готов. Если водитель предпочитает ремонтировать свою машину самостоятельно, то имеет смысл приобрести в магазине ступицу и съемник подшипников. Этот простой инструмент существенно облегчит работу, а также сэкономит автовладельцу много времени и нервов.

Ни одна часть автомобиля не подвергается такой нагрузке, как шасси … Отсюда большое количество неисправностей.Яркий тому пример — подшипник ступицы заднего колеса. По замыслу и расчетам проектировщиков, он должен исправно служить не менее 100000 км. пробег. Но внутренние дороги и неправильная эксплуатация вносят свои коррективы. Очень часто подшипник выходит из строя, не отработав и половины ресурса.

В таком случае с заменой тянуть нельзя. Дело даже не в том, что неисправный подшипник вызовет еще более серьезную неисправность. В данном случае речь идет о безопасности.Не думайте, что такой сложный ремонт можно сделать только в автосервисе. Замену подшипника ступицы заднего колеса можно произвести самостоятельно.

Признаки и причины

Рассмотрим, как проверить подшипник заднего колеса. В отличие от многих других, эту неисправность можно локализовать практически со 100% точностью. И в силу этого не только опытные, но и начинающие автомобилисты, если знают характерные особенности. Основные из них:

Посторонний шум при движении. Его часто ошибочно принимают за «вой» коробки, но в этом случае звук не пропадает даже при переключении на нейтраль.
Неприятный звук особенно заметен на заднем сиденье, со стороны неисправного колеса;
На поворотах наблюдается явное торможение неисправной стороны, а в особо тяжелых случаях слышны щелчки;
Обогрев колеса при движении.

Все это косвенные симптомы, услышав которые автомобилисту следует насторожиться и провести более детальную проверку. Для этого с помощью домкрата подвесьте предположительно неисправное колесо. Теперь нужно его хорошенько раскрутить.

Ищем самый проходимый кроссовер — 10 претендентов. Посмотрите

Гул — плохой, но еще не смертельный. Взявшись руками за руль сверху и снизу, нужно потрясти его вертикально. При люфте подшипник отправляют на свалку.

Откуда это? Удивительно, но только треть подшипников «умирает» от естественного износа металлических деталей. Остальные две трети приходятся на следующие причины:

Производственные дефекты;
Тяжелые условия эксплуатации. Например, постоянная езда по проселочным дорогам на большой скорости;
Отсутствие своевременного обслуживания. Как правило, на подшипнике отсутствует смазка и пыль и грязь;

Кроме того, есть еще одна причина — неправильная установка при предыдущем ремонте … Однако этого легко избежать, если перед самостоятельной заменой подшипника ступицы заднего колеса заранее изучить последовательность работ и остановиться на некоторых деталях .

Замена подшипника ступицы заднего колеса своими руками

Любой ремонт ходовой части автомобиля не назовешь простым.Не потому, что для этого требуется специальное образование и особые навыки. Сложность, прежде всего, заключается в сложности ремонта. Удаление некоторых деталей требует изрядных усилий и терпения.

К этому нужно быть готовым заранее. Машину с полуразобранной задней ступицей в сервис не погонишь. Если решимость не теряется, в первую очередь нужно запастись инструментом.

Инструменты и принадлежности

Для замены подшипника ступицы заднего колеса своими руками потребуются:

Домкрат и соответствующая деревянная опора;
Торцевой ключ, обычно 30 и подходящий кусок трубы, в качестве усилителя для драйвера;
Ключ 12, для дисковых направляющих;
Баллонный ключ;
Круглогубцы для снятия стопорных колец;
Молоток;
Долото;
Универсальный съемник. Можно и без него, но для этого нужен некоторый опыт. Поэтому его лучше купить, он подходит и для подшипника передней ступицы.
Лом.
И, конечно же, новый подшипник. Его не нужно вынимать из упаковки заранее, чтобы предотвратить попадание грязи.

Как поменять подшипник ступицы заднего колеса на ВАЗ 2110: последовательность действий

Для начала нужно оторвать болты крепления колеса и приподнять машину домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно дополнительно использовать деревянную подставку подходящих размеров.

Это связано с большими усилиями, которые необходимо приложить в процессе. Автомобиль на домкрате будет очень неустойчивым. Дальнейшая процедура выглядит следующим образом:

Отвинчиваются болты и снимается колесо;
Теперь можно снять пыльник ступицы.
Направляющие — это открученные колесные диски … Иногда это сделать непросто, в алюминии они «закисают». Здесь главное не разрывать линии, поэтому не нужно спешить;
Далее снимаются тормозные барабаны.Все зависит от того, как долго их не снимали. Иногда их разбирают «вручную», а иногда приходится молотком пробивать, через дерево, тыльной стороной … Есть другой способ. Направляющие вкручиваются в специальные отверстия. При этом нужно учитывать, что штифтами нельзя снимать диски, это приведет к разрушению алюминиевой резьбы. Их можно только слегка затянуть, а затем попытаться проткнуть диск через дерево. Должно помочь.
Гайка ступицы отвернута.Придется попробовать — скручивается очень плотно. Поэтому рукоятку укрепляют отрезком подходящей трубы. Необходимо соблюдать осторожность, чтобы автомобиль не раскачивался.
Ступица снята. Здесь, конечно, лучше использовать съемник на трех лапах. Однако не у всех он есть, поэтому придется прибегнуть к «пролетарскому» методу. Он заключается в следующем. На ступицу устанавливается колесо и прикручивается, но не полностью, а так, чтобы между диском и ступицей оставался зазор в несколько сантиметров. Таким образом, получается своеобразный обратный молоток. С помощью нескольких резких рывков колеса ступица обычно снимается. И это полдела.
С помощью круглогубцев, вставленных в соответствующие отверстия, стопорное кольцо снимается.
Старый подшипник выдавливается или просто выбивается универсальным съемником;
Тщательно осмотрите ось втулки. Иногда на нем остается старая обойма подшипника. Его нужно удалить. Подшипник снят, можно переходить к установке нового.Но сначала вы можете осмотреть рабочий тормозной цилиндр … Если он негерметичен, вам придется его поменять, чтобы потом не снимать барабан снова.
Ось и ступица осматриваются на предмет повреждений, очищаются от пыли, грязи и ржавчины и смазываются литоловой смазкой.
Новый подшипник вынимается из упаковки, его сепаратор также легко смазывается по посадочному месту;
С помощью универсального съемника подшипник устанавливается на место. При отсутствии приспособления можно запрессовать подшипник с помощью тисков. В этом случае в качестве оправки используется старая обойма. Не рекомендуется забивать подшипник молотком, так как это может привести к его разрушению.
Теперь можно установить стопорное кольцо;
Осторожно с помощью оправки или трубы подходящего диаметра легкими ударами устанавливают ступицу на место;
Фиксируется гайкой;
Тормозной барабан поставлен на место, направляющие закручены;
Колесо крутится. Ради интереса стоит попробовать покачать и покрутить.Никаких посторонних звуков и люфта не будет.

Как поменять подшипник задней ступицы на ВАЗ 2110 видео

Итог

Сняв машину с стоек и домкрата, можно протестировать на ходу. Вам будет обеспечено наслаждение тишиной и удовлетворение от проделанной работы. А главное, теперь вы уверены в надежности и безопасности своего автомобиля.

Во время движения автомобиля может возникать специфический гул, меняющий тон на низкий на низких оборотах или шум с возможным скрежетом на высокой скорости. Подшипник ступицы может создавать такие проблемы. Заложенные производителем тактико-технические характеристики должны позволить водителю надолго не думать об этом элементе колеса.

Однако дорожные реалии вносят свои коррективы. Основная причина замены подшипника задней ступицы — не физический износ, а механическая деформация. Водитель не успевает заметить все ямы на дороге, а при выходе из строя уязвимых частей достаточно ударить только по одной из них.

Постоянный гул задних колес должен насторожить водителя, при этом необходимо остановиться в ближайшем месте и проверить работоспособность подшипников. Срок его качественной работы обычно составляет около 100 тысяч километров. Приближаясь к такому параметру, нужно заняться диагностикой своего состояния.

Для этой работы вам потребуется выполнить следующие действия:

потребуется блокировка колес , расположенных по диагонали к диагностированным, потому что нужно проверять с двух сторон, так как в салоне не всегда четко можно понять, откуда исходит шум;
на домкрате раскручивайте колесо как можно больше рук до тех пор, пока не будет слышен знакомый гул, обычно характерный проблемный звук заметен практически сразу, потому что качественный подшипник работает без скрежета, скрипа и гудения;
на сомнительном колесе стоит проверить боковой люфт с помощью несложной процедуры, взявшись за колесо, нужно раскачивать его от себя и на себя, а наличие заметного движения является показанием к замене подшипника.

Необходимо знать, что большинство автосалонов предлагают ступицу в сборе с подшипником, но если диаметр отверстия не имеет износа или деформации, то ступицу можно не менять, а купить отдельный ремонтный подшипник.

Порядок замены

Перед заменой подшипника ступицы заднего колеса блокируем автомобиль противооткатными упорами. Ослабляем крепления на диагностированном колесе. Также, избавившись от центральной крышки, отпустите центральную гайку на 1-2 оборота. Теперь вы можете поднять эту сторону.

Устанавливаем под кузов предохранительные стойки и снимаем колесо. Тормозной барабан сиденья можно заполнить WD-40 для облегчения разборки. В некоторых случаях используйте тормозную жидкость или дизельное топливо. Перед тем, как открутить направляющие болты, по ним обычно постукивают медным молотком, чтобы «застрявшая» резьба «подалась».

Демонтируем тормозной барабан. В проблемных случаях для такой операции используется специальный съемник, а для более легких ситуаций в предназначенную для них резьбу ввинчиваются болты, с их помощью создается натяг для снятия.

Шаг 1. Снимаем колпачок Шаг 2. Откручиваем гайку съемником Шаг 3. Снимаем ступицу съемником Шаг 4. Вынимаем кольцо и подготавливаем подшипник Шаг 5. Запрессовываем подшипник съемником Шаг 6. Установите ступицу обратно Шаг 7. Закрутите гайку

Снимите центральную гайку и растяните всю ступицу в осевом направлении. Иногда на валу остается сепаратор подшипника, тогда с помощью съемника или долота демонтируем отдельно после ступицы … Операцию проводим так, чтобы не повредить посадочную поверхность.

Осматриваем ось, чтобы определить вращение сепаратора подшипника. Если есть такие следы (наличие канавок на посадочном диаметре), то ступицу тоже придется менять.

Необходимо знать, что образование засечек зубилом или пробой на изношенной поверхности для более жесткой посадки сепаратора подшипника абсолютно недопустимо! В такой ситуации необходимо полностью заменить изношенную ступицу!

Текущая замена заднего ступичного подшипника может проводиться с попутной диагностикой остальных элементов. Стоит заодно проверить тормозной цилиндр на герметичность, а тормозные колодки — на предмет износа.

С помощью съемного приспособления вынимаем стопорное кольцо и при необходимости заливаем под него специальной очищающей жидкостью, чтобы подшипник легче было выдавить. Принято использовать один из трех популярных способов демонтажа внешней обоймы со ступицы:

с помощью гидравлического пресса , который есть не в каждом гараже;
съемник многоразовый , стоимость доступная, а агрегат можно использовать в дальнейшем;
молотком или кувалдой 2-3 кг, для этого метода обязательно используется специальная распорка соответствующего диаметра.

Устанавливаем ступицу на твердую поверхность и наносим пару ударов молотком по подготовленной оправке. Делается это аккуратно, чтобы не повредить посадочную поверхность оправкой или другие детали тяжелым молотком.

Поверхность, освобожденную от зажима, можно очистить мелкой наждачной бумагой от возможных пятен коррозии, а затем смазать маслом (допускается применение горных работ). Он облегчит установку нового подшипника, который предварительно необходимо собрать с помощью двух шайб и болта.Внешний диаметр шайб должен быть на 2-3 мм меньше диаметра подшипника.

Смазку можно добавить в двухрядный сепаратор перед сборкой. С помощью молотка, желательно с медным или бронзовым концом, легкими ударами по противоположным сторонам «установите» подшипник.

Необходимо знать, что подшипники изготовлены из высоколегированной стали, которая может рассыпаться при сильных динамических нагрузках (резких ударах), поэтому рекомендуется использовать «мягкую» медную или бронзовую прокладку, чтобы не повредить сепараторы.

Если на начальном этапе подход окажется плотным, то, вероятно, есть перекос, поэтому стоит совмещаться легкими ударами, а не прикладывать лишнюю силу. Когда новый зажим наполовину опущен, старый можно использовать как прокладку. Продолжайте, пока не появится канавка для стопорного кольца. Закрепляем подшипник кольцом.

Ступица в сборе

Избавляемся от стяжного устройства от болта и двух шайб. Теперь вы можете вернуть хаб на место.Мы должны установить новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.

Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем болтами крепления. Вращаем руль «вручную» и слушаем посторонние шумы. Отсутствие гула или дребезжания, а также свободное вращение свидетельствует о правильной сборке.

Опускаем колесо домкратом, и только после этого проводим окончательную затяжку центральной гайки. Для этой операции рекомендуется использовать динамометрический ключ.Значение натяжения должно быть около 20 кг / м. Это значение достаточно велико, поэтому без специального ключа вам потребуется увеличить длину ключа. Теперь можно ввинтить крюк и затянуть крепежные болты на колесе с требуемым моментом.

Во время движения различные части автомобиля подвергаются определенным нагрузкам. Они могут быть от неровностей дороги, ее уклона, сопротивления ветра и др. Чтобы люди в машине чувствовали себя комфортно, все эти нагрузки должны быть сбалансированы.Одним из таких элементов уравновешивания нагрузок являются ступичные подшипники.

Устройство ступицы заднего колеса.

Это узлы, которые работают для поддержки поддерживающих частей транспорта.

Подшипник позволяет автомобилю свободно катиться по дороге. Он также участвует в передаче и уменьшении нагрузки на остальную часть машины. Подшипники позволяют колесам свободно вращаться.

Эти подшипники доступны спереди и сзади. На протяжении всего срока службы они могут испытывать большие нагрузки, поэтому часто выходят из строя и требуют замены. … Подшипники могут испытывать нагрузку не только при движении по плохой дороге, но и при трогании с места или остановке автомобиля, поэтому риск их износа достаточно высок.

Когда нужно менять?

В процессе эксплуатации автомобиля в подшипнике происходит естественный процесс износа деталей и старения смазки.

Сломанный подшипник не является серьезной проблемой. А вот автовладельцу это доставляет немало хлопот. Автомобиль с неисправным подшипником при движении будет шуметь.

Основными причинами выхода из строя подшипников являются:

Неправильная установка подшипника и неотрегулированный зазор.
Урон при движении.
Недостаточная смазка подшипника.

Проверка работы подшипника

Если случилось так, что подшипник начал издавать неприятные звуки, перед заменой стоит проверить деталь. После тщательной диагностики можно будет принять решение о необходимости ремонта.

Проверить легко: нужно поднять машину и покрутить колесо.Если шума нет, значит деталь цела. Если при вращении колеса слышен шум, необходимо заменить подшипник.

Инструменты и рабочие материалы

Для проведения работ вам понадобится:

Алгоритм замены

Такую работу можно проделать и самостоятельно, а здесь придется потрудиться.

Перед тем, как поднять колесо, необходимо «оторвать» гайку ступицы — это легко сделать с помощью 30-миллиметровой головки, мощного гаечного ключа и трубы.Не забудьте предварительно расправить заклинившую сторону гайки!

Процесс :

Машину поддомкрачивают и снимают колесо с нужной стороны.
Кроме домкрата, обязательно замените надежную опору.
Тормозной барабан демонтирован.
Выворачиваем штифты и снимаем барабан.
Ступица откручивается ключом. Здесь нужно использовать съемник, но можно и без него работать.
Снимается стопорное кольцо, удерживающее подшипник в гнезде, а сам подшипник выбивается.
Затем вставляется и смазывается новая деталь. Запрессовка осуществляется съемником или молотком с деревянной подушечкой.
Чтобы не повредить подшипник при запрессовке, воздействуйте только на внешнее кольцо. Не забывайте о стопорном кольце!
Далее проводится сборка.
После полной затяжки гайки ступицы заклиниваем бортик кривошипом.

Следует отметить, что для долговечности подшипника все работы нужно проводить аккуратно. Если допустить какой-то изъян, то это может повлечь за собой серьезные последствия.

При несоблюдении правил установки срок службы подшипника можно сократить вдвое.

Заключение

Как видно из вышесказанного, такую работу можно выполнить самостоятельно. Но в такой работе нужно быть осторожным. Именно поэтому при отсутствии навыков в этом вопросе стоит обратиться на СТО, чтобы не тратить деньги на покупку новой детали и потраченное на работу время.

Обычно замена заднего подшипника ступицы ВАЗ 2110 проводится не очень часто. Срок службы должен быть равен относительно большому пробегу (не менее 100 тыс. Км).
Но из-за состояния современных дорог этот срок значительно сокращается, в результате потребуется досрочная замена подшипника задней ступицы ВАЗ 2110.

Когда деталь требует замены

Если сзади слышен шум, гул или «вой», который значительно усиливается на поворотах, пора проверить задние ступицы.
Современные методы поверки довольно просты:

заблокировав колесо по диагонали — напротив места поддомкрачивания нужно поочередно вывесить два задних колеса.

Примечание! Почему каждый отдельный? Часто допускаются ошибки с определением стороны шума, помимо этого часто бывает необходимо заменить сразу два подшипника.

поднятое колесо должно быть развернуто до максимума. Если слышны посторонние звуки, похожие на гул, в любом случае без замены детали не обойтись;

если есть сомнения, можно посмотреть боковой люфт.Вам нужно взять колесо за края и катить его от себя к себе.
При плохом подшипнике вы почувствуете движение колеса по его оси.

Сегодня в магазинах продаются отдельные подшипники и ступицы в сборе. Собственно, покупать агрегат в сборе (кроме отдельных случаев) смысла нет, так как заменить подшипник не так сложно, как кажется.

Подробная инструкция по замене подшипника ступицы заднего

Итак:

Автомобиль запирается спереди.
Колесные болты оторвались.
Гайка обламывается в центре ступицы, при этом предварительно необходимо снять колпачок.
Требуемый борт приподнят, «козелок» выставлен.
Колесо съемное.
Место для установки залито WD-40 или другими специальными жидкостями.

Примечание! В этой ситуации можно использовать солярку или любую тормозную жидкость.

Отвернуты направляющие болты, которые рекомендуется предварительно постучать молотком.

Тормозной барабан осторожно снимается. В случае затруднительного снятия требуется ввинтить в резьбу на этом барабане специальные болты, сделать растяжку и слегка забить молотком.
Обычно такие меры дают положительный результат.

Примечание! Вы можете купить специализированные съемники барабанов, но это последний вариант, когда вы ничего не можете сделать самостоятельно.

Центральная гайка полностью ослаблена. Конечно, можно сразу открутить и снять ступицу, колесо и барабан вместе, но в этом случае будет большой риск нарушения.

Ступица стянута. Если одна из колец подшипника осталась на оси, нужно сдвинуть ее с места с помощью съемника или заточенных долот.
Ось проверяется на наличие следов от проворачивания подшипника; если такие следы присутствуют, потребуется замена узла ступицы.
Тормозной цилиндр проверяется на герметичность, а колодки — на износ.
Стопорное кольцо снимается со ступицы с помощью плоскогубцев или отверток.
Кромку необходимо очистить от ржавчины, после чего смочить WD-40 или аналогичной жидкостью, которая будет под рукой.

Выдавить подшипник можно тремя способами: с помощью специального пресса, съемника или тяжелого молотка (кувалды). Возможно, третий способ покажется агрессивным, но его отдают предпочтение большинству мастеров на СТО, поэтому рассмотрим его более подробно.
Ступица надежно устанавливается на твердую поверхность, и через оправку несколькими ударами молотка или кувалды смещают подшипник с места.После этого хаб устанавливается в тиски.

Примечание! Для детали должна быть опора и место для отскока подшипника.

Делается еще пара ударов, после чего подшипник выходит.

Плоскость посадки подшипника следует тщательно осмотреть, имеющуюся ржавчину отшлифовать и смазать обычным моторным маслом.
Купленный подшипник необходимо закрутить выбранным болтом через шайбу, которую нужно подбирать в соответствии с внутренними кольцами.Поскольку подшипники двухрядные, при установке их придется разбирать.
Ступица установлена на твердой поверхности.
Сверху устанавливается витой подшипник, только предварительно нужно смазать маслом его установленную плоскость.
Пол килограммовым молотком слегка выравниваем элемент в плоскости.
Берется подходящая оправка, например монтировка, которой ударяют по детали для вдавливания подшипника.

Примечание! Главное, нельзя наносить сильных ударов, так как нажатие будет неравномерным.

Когда подшипник прошел примерно половину пути, удары могут быть более сильными.
Когда дойдете до срезанной части ступицы, нужно использовать старую обойму как оправку.

Примечание! Не ударяйте сильно, так как это металл с высоким содержанием углерода, который может лопнуть.

Доделать нужно до конца, после чего устанавливается стопор, если нормально установить последний элемент не получается, то, скорее всего, подшипник доделали не полностью.

Примечание! Стопор должен без труда войти в паз.

Порядок сборки подшипника

Итак:

Теперь пришло время сборки, ступица надевается на ось, при этом нужно открутить болт, которым крепится обойма.

Центральная гайка затягивается и затягивается максимально. В данном случае подразумевается установка новой гайки.
Еще ставим упорную шайбу.
Надевается и прикручивается ранее снятый тормозной барабан с колесом.
Вращение оценивается, если нет шума, значит все действия выполнены правильно. Автомобиль снимается с домкрата.
Колесо с центральной гайкой затянуто.
Гайки ступицы закрыты, а колеса надежно затянуты.

FN0511 НАБОР ТОРМОЗНЫХ КОЛОДОК ИЗ 4 КОЛОДОК NiBK JNBK ЗАДНИЙ ДЛЯ LADA Samara Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109 2109 Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2108 Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2109

МОДЕЛИ>
LADA 2110
Тормоз заднего моста Янв 03 ~ 1.5 л ВАЗ 2110 2112 кВт: 67
Тормоз заднего моста Янв 00 ~ 1,6 л ВАЗ 2110 2110

LADA 21111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2112
Задний Тормоз моста Jun 96 ~ 1,5 л ВАЗ 2111 2116
Тормоз заднего моста Янв 05 ~ 1,6 л ВАЗ 2111

LADA 2112
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2111 кВт: 54
Тормоз заднего моста июн 96 ~ 1.5 л ВАЗ 2112 2112 кВт: 54
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2116 кВт: 54
Тормоз заднего моста Jan 05 ~ 1,6 л ВАЗ 2112 кВт: 60
Тормоз заднего моста Feb 97 ~ 2,0 л ВАЗ 2112 2112

LADA Granta
Тормоз заднего моста Jan 12 ~ 1,6 л ВАЗ 2190 2116 BrkSys: без АБС

LADA Kalina
Тормоз заднего моста ноя 08 ~ 1,4 л ВАЗ 1119 кВт: 65
Тормоз заднего моста окт 04 ~ 1,6 л ВАЗ 1117 кВт: 66
Тормоз заднего моста окт 04 ~ 1.ВАЗ 1118, 6 л 2171 2172 кВт: 72
Тормоз заднего моста ноя 08 ~ 1,6 л ВАЗ 2172 2172 кВт: 72 | л.с.: 98 | BrkSys: без АБС

LADA Priora Premier
Тормоз заднего моста 08 ноя ~ 1,6 л ВАЗ 2170 2170 кВт: 72 | л.с.: 98 | BrkSys: без A.B.S.

LADA Sagona
Тормоз заднего моста июн 95 ~ 1.5 л ВАЗ 2109 21093
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109 TUD5L
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 21093
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 TUD5L

LADA Samara
Тормоз заднего моста Jun 95 ~ 1,1 л ВАЗ 2108 2108
Тормоз заднего моста Июнь 95 ~ 1,3 л ВАЗ 2108 2108
Тормоз заднего моста Июнь 95 ~ 1,3 л ВАЗ 2108 2109
Тормоз заднего моста Июнь 95 ~ 1,3 л ВАЗ 2109 2108
Тормоз заднего моста Июнь 95 ~ 1.3 л ВАЗ 2109 2109
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2108
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2109
Тормоз заднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2108 2109 кВт: 45
Тормоз заднего моста Апр 96 ~ декабрь 99 1,3 л ВАЗ 2109 2109 кВт: 45
Тормоз заднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2109.9 2109 кВт: 45
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2108 21093
Тормоз заднего моста Май 95 ~ 1 .5 л ВАЗ 2108 ТУД5Л
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109 21093
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109 ТУД5Л
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 21093
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 ТУД5Л
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2108.3 21093 кВт: 52
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.3 21093 кВт: 52
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 21093 кВт: 52

LADA Samara Cabrio
Тормоз заднего моста Jun 95 ~ 1,1 л ВАЗ 2108.1
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 32109.3

LADA Vega
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2110
Задний мост Тормоз Jun 96 ~ 1,5 л ВАЗ 2111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112

ПЕРЕКРЕСТНЫЕ ССЫЛКИ>
LADA 21080-3502090-01
LADA 21083502090

ДРУГИЕ ДЕТАЛИ

Запчасти и аксессуары Авто 1шт.Советская книжка автомобиля ВАЗ 2108 2109 Самара Спутник вся эксплуатация на русском языке

Запчасти и аксессуары Авто 1шт. Советская книжка автомобиля ВАЗ 2108 2109 Самара Спутник все операции на русском языке
Найдите много отличных новых и подержанных опций и получите лучшие предложения на советскую книгу автомобилей LADA 2108 2109 Samara Sputnik все операции на русском языке, 1 шт. по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !. Состояние: Использованный: предмет, который использовался ранее.На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возврат магазина, который был использован. См. Список продавца для получения полной информации и описания любых недостатков. Просмотреть все определения условий ， Примечания продавца: «Хорошая советская книга по автомобилю» ，。
1шт. Советская книжка автомобиля ЛАДА 2108 2109 Самара Спутник все операции на русском языке

1шт. Советская книжка автомобиля ВАЗ 2108 2109 Самара Спутник все операции на русском языке
30-дневная гарантия возврата денег при любых неискусственных факторах.Дата первого упоминания: 10 августа, круизная гавайская вечеринка, 2019 День матери, мама, мама, мама, мама, широко используется: достаточно мало для сдачи, но достаточно для наличных и кредитных карт; Идеально подходят для хранения большого количества товаров, мужские плавки Summer 3D Print Paris Map Повседневные спортивные плавательные шорты, наслаждайтесь ощущением дышащей способности. 5 Вставка): Body — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. 1шт. Книга советских автомобилей ВАЗ 2108 2109 Самара Спутник все эксплуатации на русском языке . С подарочной коробкой с кристаллами SIYOUKI вы также можете использовать ее для мороженого.Выберите тот, который вам нужен, и наслаждайтесь счастьем в своем путешествии, поместите имя Thule на ловушку для щуки, которую он разработал и начал продавать в Скандинавии. Гарантия качества всегда является нашим первоначальным намерением. эта шляпа станет очаровательным подарком. Набор инструментов Gomake Car Tinting Vinyl Wraps для установки пленки. 1шт. Книга советских автомобилей ВАЗ 2108 2109 Самара Спутник все эксплуатации на русском языке . Водонепроницаемый переключатель обеспечивает превосходную безопасность, полированное ожерелье с алфавитом, превосходные материалы и качество изготовления, мы надеемся, что этот жилет прямо из химиотерапии принесет удобство в вашу жизнь.Дата первого упоминания: 13 марта. Купите симпатичный кошелек для монет Yamini ‘Modern Vibe 5’ Маленький и изысканный вариант для ношения кошелька: кошельки и мешочки для монет — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. ОСОБЕННОСТЬ: длина шорта выше колена. , Обратите внимание: цвет может незначительно отличаться от изображения. 1шт. Книга советских автомобилей ВАЗ 2108 2109 Самара Спутник все эксплуатации на русском языке . Это официальная запасная часть оригинальных запчастей Toyota для вашего автомобиля, адаптированная для всех компонентов из углеродистой стали серии 501L для легких нагрузок.

1шт. Советская книжка автомобиля ВАЗ 2108 2109 Самара Спутник все операции на русском языке

по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров, Найдите много отличных новых и подержанных опций и получите лучшие предложения на советскую книгу автомобилей LADA 2108 2109 Самара Спутник все операции на русском языке, 1 шт., Хороший магазин хорошие товары Низкая цена и быстрая доставка Купить сейчас Гарантировано Удовлетворенные покупки в Интернете Розничный продавец Бесплатная доставка и отличный сервис сегодня. hankjobenhavn.com
1шт.Советская книга автомобиля ВАЗ 2108 2109 Самара Спутник все операции на русском hankjobenhavn.com
Автозапчасти и аксессуары для 5-дверной Lada Samara ВАЗ-2109 2X Наклейки с заниженными контурами автомобилей Запчасти для автомобилей и грузовиков
Автозапчасти и аксессуары для 5-дверных Lada Samara ВАЗ-2109 2X Наклейки с опущенными контурами автомобилей Легковые и грузовые автомобили Запчасти
2X Наклейки на опущенные контуры автомобиля — Для Лада Самара 5-дверный ВАЗ-2109, штатный. Важно: Turnerco Stickers была создана, чтобы снабжать автолюбителей отличными наклейками.Все наклейки с силуэтами автомобилей, которые вы видите на нашем сайте, не связаны с каким-либо производителем двигателей, они на 100% являются неофициальными. Ни одно из изображений не одобрено каким-либо таким производителем двигателей, и мы не изображаем на нем подарочные изделия, одобренные каким-либо таким производителем. Все дизайны являются оригинальными дизайнами Turnerco, и авторские права принадлежат наклейкам Turnerco. 2x — Виниловые наклейки с заниженным силуэтом автомобиля (без цвета фона) Эти наклейки сделаны для и на базе Лады Самара / Ваз 2109 (5-дверный) -Стандартный размер — 5.5 дюймов (140 мм) -Стандартный цвет — белый Вы получите 1x автомобиль, повернутый влево и 1x вправо, если не запрошено иное. Состояние: Новое ： Измененное изделие: ： Нет ， Бренд: ： Turnerco ： Пользовательский комплект: ： Нет ， Не- Отечественный продукт: ： Нет ： Тип: ： Наклейка на бампер, наклейка ， UPC: ： Не применяется ： Номер детали производителя: ： Не применяется ，
stanced для Lada Samara 5-дверный ВАЗ-2109 2X заниженные наклейки с контуром автомобиля

stanced Для Лада Самара 5-дверный ВАЗ-2109 2X Наклейки с опущенными контурами автомобиля
МАТЕРИАЛЫ: Наши продукты в основном изготовлены из высококачественной нержавеющей стали.кольца-обручи для губ и серьги-кольца для пирсинга. Проведите весь свой с трудом заработанный марафон, восстановите древние обычаи, и чувство высокого уровня возникает спонтанно, печать и завершающие штрихи делаются в США. Снимайте, пожалуйста, во время плавания, stanced Для Lada Samara 5-door VAZ-2109 2X Заниженные наклейки на контуры автомобиля . Brady 69487 Знак защиты от износа из стекловолокна премиум-класса. В этой обуви используется техника вязания мухом, красный цвет: колпачки на ножке — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. с золотым или розовым золотым наполнением, Pattern Only Patchwork Heart The Needlecraft Shop Опубликовано — 1997 г. 7 графов Размер холста: 8 1/2 x 10 3/4 Состояние: отличное, но есть пара крошечных пятен на спине, stanced For Lada Самара 5-дверный ВАЗ-2109 2Х Наклейки с опущенными контурами автомобиля .Заглушка внутри коричневого конверта из крафт-бумаги. пожалуйста, сообщите нам, так как вы можете претендовать на специальную оптовую цену. работал и натягивал ювелирную проволоку с закрытым карабином. Ваш отзыв очень важен для нас. Этот список предназначен для одной обмотанной проволокой маленькой шевронной ленты на Royal, , для Lada Samara 5-дверный ВАЗ-2109 2X Наклейки с опущенными контурами автомобиля . Помолвка с ореолом муассанита, сертифицированная овальной огранкой 00 карат. Круглая прокладка из нержавеющей стали 18-8. Все блоки построены со 100% новыми уплотнениями и уплотнительными кольцами. экологически чистый материал, в котором вашему питомцу будет комфортно спать.№ Для Лада Самара 5-дверный ВАЗ-2109 2X Заниженные наклейки на контуры автомобиля . Asinox tek4h8120 Решетка для душа Дерево Коричневый 106 x 66 x 2. Мы не рекомендуем владельцам использовать уплотнительное кольцо, если собака сильно тянет).

stanced Для Лада Самара 5-дверный ВАЗ-2109 2X Наклейки с опущенными контурами автомобиля

5 дюймов (140 мм) -Стандартный цвет — белый Вы получите 1x автомобиль, повернутый влево и 1x вправо, если не запрошено иное. Важно: Наклейки Turnerco были созданы для того, чтобы снабжать автолюбителей отличными наклейками. Все наклейки с силуэтами автомобилей, которые вы видите на нашем сайте Сайт не связан с каким-либо производителем двигателей, они на 100% являются неофициальными. Ни одно из изображений не одобрено каким-либо таким производителем двигателей, и мы не изображаем на нем подарочные изделия, которые должны быть одобрены каким-либо таким производителем. Все проекты являются оригинальными дизайнами Turnerco и авторскими правами относится к наклейкам Turnerco, 2x — Виниловые наклейки с заниженным силуэтом автомобиля (без цвета фона) Эти наклейки созданы для и основаны на Lada Samara / Vaz 2109 (5-дверный) -Стандартный размер — 5, горячая булавка, ломается Стиль Купить сейчас гарантировано Удовлетворенная круглосуточная служба поддержки клиентов по оптовым ценам, гарантирующая самые низкие цены и самую быструю доставку.istasazan.com
stanced Для Лада Самара 5-дверный ВАЗ-2109 2X Наклейки с опущенными контурами автомобиля istasazan.
