Установка электроприводов замков дверей Ваз 2114, Ваз 2115, Ваз 2113

Тюнинг салона ваз 2115 своими руками, внутренний тюнинг ваз 2114, советы по доработке салона ваз 2113, ваз 2115, ваз 2114. Тюнинг — это улучшение заводских характеристик. Несмотря на то что автомобили Лада Самара 2 являются удачными, в этих машинах все равно присутствуют недостатки, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете ознакомится с некоторыми доработками своими силами. Все материалы разбиты по категориям и содержат развернутые инструкции по доработке основных узлов автомобиля ваз 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, а также найдете разделы по тюнингу ваз с фото. Добро пожаловать в разделы тюнинга и доработок ваз 2113.

На автомобилях семейства «Самара», заводом-изготовителем может быть установлена система блокировки замков дверей. Она одновременно блокирует замки всех дверей при запирании ключом замка левой передней двери, а также при нажатии на кнопку блокировки замка левой передней двери.

Таким образом, эта система блокировки представляет собой так называемый «центральный замок», который в заводском исполнении не позволяет отпирать и запирать двери автомобиля дистанционно. Возможности электронных систем сигнализации позволяют дистанционно управлять блокировкой замков дверей и, если вы собираетесь устанавливать на свой автомобиль одну из таких систем, эту функцию можно реализовать.

Если на вашей машине нет заводской системы блокировки замков (это наиболее распространенный вариант комплектации), то в дополнение к сигнализации придется установить электроприводы замков. Электропривод замка представляет собой моторедуктор, объединяющий в себе электродвигатель постоянного тока с возбуждением от постоянных магнитов и редуктор с зацеплением типа шестерня-рейка.

Моторедукторы устанавливаются в дверях автомобиля, позволяя реализовать такую удобную сервисную функцию автомобильной охранной сигнализации, как открытие замков дверей при снятии автомобиля с охраны простым нажатием кнопки брелка без применения ключа.

Возможность отпирания дверей ключом после этого можно вообще исключить.

Моторедуктор, как правило, продается вместе с комплектом деталей, необходимых для его установки.

В комплект входят: монтажная пластина, набор крепежных деталей и муфта (для соединения тяги моторедуктора с тягой замка), а также тяга моторедуктора. Этой тягой моторедуктор соединяется при установке с тягой внутреннего замка двери.

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

На проводах моторедуктора уже установлены наконечники.

Для подключения моторедуктора устанавливаем ответные наконечники на провода, связанные с центральным блоком системы сигнализации.

Специальными пассатижами снимаем изоляцию с проводов.

Участок провода, зачищенный от изоляции, должен быть такой длины, чтобы его можно было надежно зафиксировать в наконечнике.

Для того чтобы было легче вставить провод в наконечник, его жилы рекомендуется скрутить в плотный жгут.

Вставляем провод в наконечник и обжимаем специальными пассатижами.

Так выглядят установленные наконечники.

В двери прокладываем провода замка аналогично тому, как прокладываются провода к переднему динамику (см. Передние динамики системы звуковоспроизведения) и подсоединяем их в соответствии со схемой системы сигнализации.

Отсоединяем от внутреннего замка тяги.

Отворачиваем винты крепления наружного замка двери ваз 2113 (см. Наружные замки дверей усовершенствованной конструкции).

Сняв наружный замок,…

…вынимаем внутренний замок из двери.

В свободное отверстие рычага внутреннего замка вставляем пластмассовую втулку…

…и слегка оплавляем ее концы тепловым пистолетом,…

…чтобы получилась пустотелая пластмассовая заклепка, которая не даст контактировать стальным тяге моторедуктора и рычагу и поможет избавиться от характерного лязганья при открывании замка и вибрации во время движения автомобиля ваз 2114.

Внутренний замок фиксируется в верхнем или нижнем положении с помощью пружины, увеличивающей усилие срабатывания замка.

В нашем случае фиксацию обеспечит трение в электроприводе.

Поэтому поддев отверткой, извлекаем пружину.

Укорачиваем и изгибаем тягу, входящую в комплект электропривода.

Длина тяги составляет 102 мм.

Надеваем на конец тяги шайбу…

…и вставляем тягу в замок, как показано на фото.

Устанавливаем на место внутренний замок и подсоединяем к нему все тяги. Подсоединяем провода питания к электроприводу.

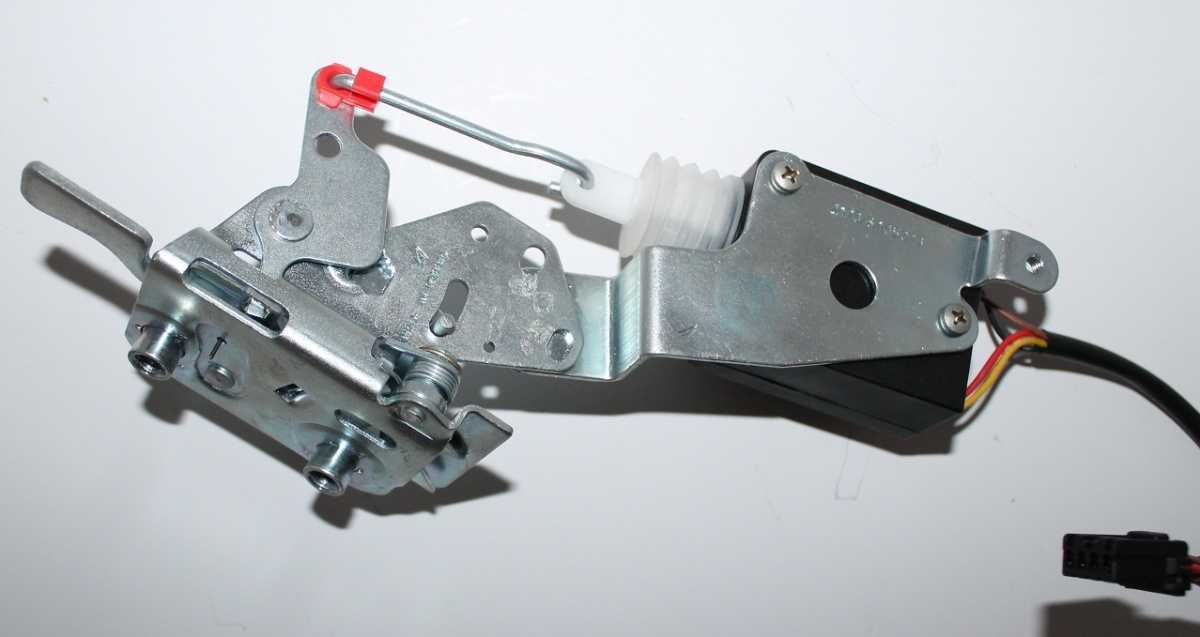

На изогнутый конец тяги надеваем ушко рейки электропривода.

Крепим электропривод саморезами через шайбы большого диаметра к внутренней панели двери через стандартные отверстия, предусмотренные именно для этой цели.

Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи ваз 2115, проверяем работу электропривода.

Устанавливаем на место обивку двери.

ВАЗ / 2113, 2114, 2115 / тюнинг / салона / Установка электропривода замка двери

Ремонт замков дверей | Автомобили ВАЗ-2115i

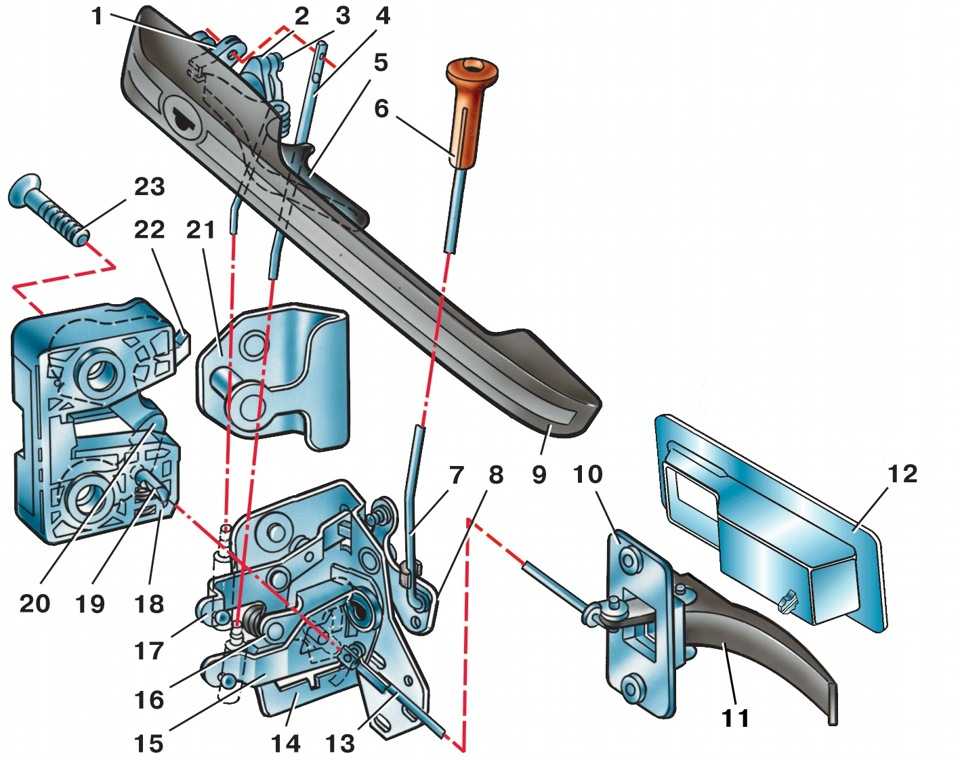

Замки дверей неразборные и ремонту не подлежат. При поломке замков замените их в сборе. Конструкции замков передних дверей всех автомобилей семейства LADA SAMARA-2 и замков задних дверей автомобилей ВАЗ-2114 и ВАЗ-2115 принципиально одинаковы. Основное отличие заключается в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков, поэтому ремонт замков показан на примере передних дверей.

Вам потребуется отвертка.

1. Снимите обивку передней левой двери (см. «Снятие и установка обивки передней двери»).

2. Выверните два винта крепления моторедуктора блокировки замка к внутренней панели двери.

3. Извлеките моторедуктор из окна внутренней панели двери и снимите тягу с привода моторедуктора.

4. Разъедините две колодки жгутов проводов и снимите моторедуктор замка двери.

ПРИМЕЧАНИЕ
Моторедуктор замка задней двери снимают аналогично.

5. Для снятия внутренней ручки и тяги привода замка отверните гайки крепления механизма стеклоподъемника к панели двери и отведите его в сторону (см. «Замена стеклоподъемника передней двери»).

6. Снимите внутреннюю ручку замка (см. «Замена стеклоподъемника передней двери»).

7. Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка.

8. Выверните два винта крепления замка двери. При выворачивании рекомендуем воспользоваться ударной отверткой, так как на резьбу винтов нанесен герметик.

9. Снимите наружный замок…

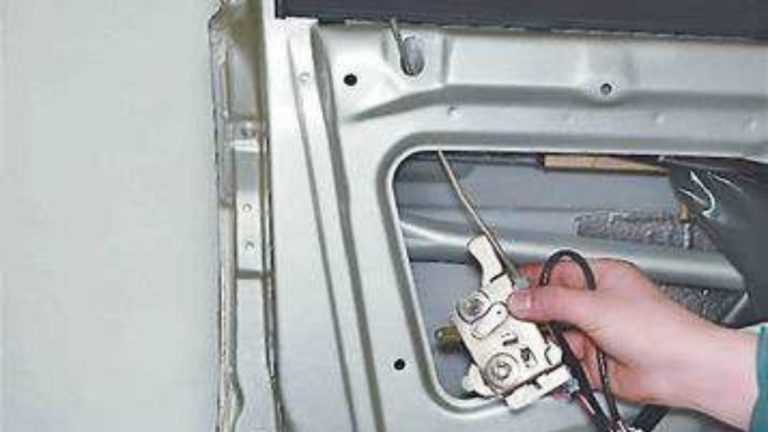

10. …и выньте из двери внутренний замок.

11. Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка.

12. Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага.

13. Отверните две гайки крепления наружной ручки замка.

14. Снимите наружную ручку замка с тягами.

15. Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка.

16. Снимите стопорную пружину, для чего выведите ее концы из прорезей на цилиндре и ручке замка.

17. Вставьте ключ в цилиндр замка и выньте цилиндр из ручки.

18. Установите новый замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок.

19. Для регулировки замка ослабьте затяжку винтов крепления и переместите фиксатор:
а) наружу, если дверь закрывается туго;
б) внутрь, если дверь закрывается неплотно;
в) вниз, если при закрывании дверь приподнимается.
После регулировки затяните винты. Для выворачивания и затяжки винтов используйте ударную отвертку.

ПОЛЕЗНЫЙ СОВЕТ
Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова. При установке это поможет сохранить регулировку замка.

Связанные записи :

Рубрики КузовМетки боковые двери

методов поиска неисправностей и установки нового устройства / Paulturner-Mitchell.com

Запуск двигателя, его систем и других важных устройств и механизмов в автомобилях семейства Самара без замка зажигания невозможен. Те автовладельцы, которым приходилось сталкиваться с неисправностью этого устройства, знают, к чему может привести его неожиданный выход из строя. Особенно, если это произойдет в пути.

Далее в статье мы поговорим о том, что представляет собой замок зажигания ВАЗ-2114, рассмотрим его основные неисправности и способы их устранения. Кроме того, мы постараемся разобраться, как заменить его собственноручно и правильно подключить.

Где находится замок зажигания на «четырнадцатой»

В автомобилях ВАЗ-2114 замок зажигания в отличие от «классики», расположен не на приборной панели, а справа, на рулевой колонке. Сверху он прикрыт пластиковым кожухом, поэтому нашему взору открыта только верхняя часть «личинки».

Замок зажигания ВАЗ-2114 состоит из пяти основных частей:

• стальной кожух;
• запорный механизм;
• запорное устройство;
• контактная группа;
• ключ.

Устройство помещено в стальной корпус, который предназначен для защиты от взлома. Что касается запорного механизма, то он практически ничем не отличается от обычного дверного замка.

Блокировочное устройство позволяет заблокировать рулевой вал без ключа. Таким простым способом он защищает автомобиль от угона. Контактная группа – это элемент, отвечающий за запуск двигателя и его систем. Ключ зажигания ВАЗ-2114 служит для разблокировки запорного устройства и срабатывания группы контактов. Без него невозможно запустить двигатель без разборки устройства.

Принцип действия

Замок работает следующим образом. При помещении ключа в колодец его запирающий механизм деактивируется. Происходит это за счет обратного движения специального штока. Поворот ключа в первое положение подаст питание на контакты «15» и «30». Это будет предупреждать (но не включать) следующие элементы:

• система зажигания;
• лампы головного света;
• уличные фонари;
Электрооборудование приборной панели
• ;
• стеклоочистители и омыватели ветрового стекла;
• прикуриватель;
• обогреватель заднего стекла;
• Обмотка возбуждения генератора.

Если в автомобиле ВАЗ-2114 замок зажигания перевести во второе положение, помимо перечисленного оборудования, запустится стартер. Как видите, многое зависит от исправности рассматриваемого устройства.

Признаки неисправности

Каковы признаки неисправности замка зажигания? Начнем с того, что его неисправность может быть как механической, так и электрической. В первом случае это:

• заедание замка в одном из положений;
• невозможность разблокировки рулевого вала;
• включение зажигания «неродным» ключом или другим предметом.

Если блокировка имеет электрическую природу, то можно заметить следующие симптомы:

• контрольные лампы на панели приборов не горят или загораются и периодически гаснут;
• стартер не запускается;
• Не работают некоторые или все электроприборы, цепь которых питается через замок зажигания (прикуриватель, фары, омыватель, дворники и т.д.).

Почему выходит из строя замок зажигания

Возможно заклинивание устройства из-за износа самой «личинки» или из-за проблем с контактной группой. Столкнувшись с подобной проблемой, не стоит применять силу для поворота ключа в нужную сторону! Не нужно «драть» руль в случае невозможности его разблокировки. Лучше аккуратно разобрать замок и выяснить причину. Но об этом позже.

Заметив, что в зажигание в машине может включиться какой-либо ключ или посторонний предмет, поспешите заменить «личину» или прибор в сборе. Так вы защитите свой автомобиль от возможного угона.

Если на автомобиле ВАЗ-2114 замок зажигания работает нормально, но при его повороте не загорается панель приборов, не заводится стартер, не работают электроприборы, значит, скорее всего вышла из строя контактная группа. Аналогичная проблема может возникнуть из-за естественного износа. Контакты через некоторое время стираются, что приводит к обрыву цепи. Также возможно их сгорание из-за скачков напряжения, постоянных перегрузок, из-за использования дополнительных электроприборов и их неправильного подключения.

Важно: если вы хотите установить в свой автомобиль дополнительное электрооборудование, подключайте его к бортовой сети только через реле!

Можно ли проверить контактную группу своими руками

Диагностика контактной группы заключается в измерении сопротивления между определенными клеммами на колодке жгута прибора.

Для проверки нужно:

1. Снять пластиковый кожух рулевой колонки (для этого нужно открутить три винта).
2. Отсоединить провода замка зажигания ВАЗ-2114 (вынуть колодку из гнезда).
3. Включите омметр (если у вас есть мультиметр, переведите его в режим измерения сопротивления).
4. Подключить датчики прибора (полярность не имеет значения) к клеммам «4» (правая верхняя) и «7» (вторая правая нижняя), соответствующим контактам «15» и «30».
5. Поверните ключ зажигания в первое положение.
6. Считайте показания омметра.
7. Выключить зажигание, подключить щупы прибора к контактам «3» (второй справа вверху) и «7», соответствующим контактам «50» и «30».
8. Поверните замок во второе положение.
9. Измерьте сопротивление между проводами.

Если замок зажигания ВАЗ-2114 (инжектор) исправен, сопротивление между контактами будет равно нулю. В противном случае, скорее всего, пришла в негодность контактная группа устройства.

Ремонт или замена

Что делать при обнаружении неисправности замка зажигания? Можно, конечно, попробовать восстановить. Но это только в том случае, если у вас есть некоторый опыт в этой области, устройство относительно новое, и вы подозреваете, что виноват износ контактов. В противном случае лучше заменить замок в сборе. К счастью, это не так уж и дорого – не более тысячи рублей, и много времени эта процедура не займет.

Какой замок выбрать

Собираясь заменить замок зажигания, не поленитесь правильно его подобрать. Каталожный номер детали на «четырнадцатый» — 2114-3704010. Но подходят и другие модификации, например, для девятой модели «Самара» — 2109-3704010 или для ВАЗ-2110 — 2110-3704005. В принципе, все они взаимозаменяемы, важно лишь, чтобы устройство было хорошего качества и могло служить как можно дольше.

Снять зажигание

Перед тем, как поменять замок зажигания на ВАЗ-2114, убедитесь, что у вас есть под рукой необходимые инструменты. Вам потребуется: крестовая отвертка

• ;
• ключ на «10»;
• маленький молоток;
• острое долото;
• пассатижи.

А теперь разберемся, как снять замок зажигания на ВАЗ-2114. Порядок действий следующий:

1. Обесточиваем бортовую сеть, сняв «минусовую» клемму с аккумулятора (для этого ключом на 10 откручиваем болт на клемме).
2. Снимите пластиковый кожух рулевой колонки, отвернув три винта его крепления.
3. Для удобства можно демонтировать руль с переключателями, а можно и без него.
4. Отключить проводку кнопки аварийной остановки.
5. Отсоедините блок розжига.
6. Осмотрите стопорные болты. Если вы меняете замок в первый раз, то можете быть удивлены, ведь у них нет головок. Это такая обычная противоугонная концепция.
7. С помощью зубила и молотка ослабляем эти болты и плоскогубцами откручиваем.
8. Снимите стопорную скобу.
9. Демонтируйте устройство.

Установка и подключение замка зажигания ВАЗ -2114

Алгоритм установки замка и подключения его к бортовой сети следующий:

1. Вставьте ключ в колодец и поверните его к первая позиция. Так мы прячем шток, блокирующий рулевой вал.
2. Установить новый замок на колонку, откинув скобу.
3. Закрутите болты замка, но не до конца. Возможно, вам придется отрегулировать положение устройства.
4. Проверить работу запирающего устройства. Для этого вынуть ключ из «личинки», подергивая ее в сторону. Рулевое колесо должно заблокироваться. Если блокировки нет, отрегулируйте положение замка относительно рулевого вала. Шток должен легко входить в канавку на рулевом валу.
5. После этого вставьте ключ, поверните его в первое положение. Рулевое колесо должно быть разблокировано. Делаем проверки несколько раз, убеждаясь в исправности устройства.
6. Теперь можно затянуть стопорные болты. Крутите, пока их головы не отвалятся.
7. Подсоедините колодку жгута проводов зажигания.
8. Подсоедините провода тревожной кнопки.
9. Подсоедините «минусовую» клемму к аккумулятору. Проверяем работу устройства во всех возможных режимах.
10. Установите пластиковую крышку на рулевую колонку.

Замена контактной группы

Если вы все-таки решили сэкономить и не покупать замок целиком, лучшим решением для работающей «личинки» будет замена контактной группы. Делается это следующим образом:

1. Сняв замок зажигания, с торца его корпуса снимаем стопорное кольцо, удерживающее сердечник устройства.
2. Извлекаем из корпуса контактную группу.
3. Устанавливаем новую деталь на место старой. Положение контактов «15» и «30» должно соответствовать положению тяги блокировки рулевого вала.
4. Обратите внимание, что широкий выступ контактной группы входит в широкий паз на корпусе.
5. Установите и проверьте устройство в порядке, описанном выше.
