Заряженность аккумулятора по напряжению: Заряд автомобильного аккумулятора по напряжению
Напряжение заряженного аккумулятора автомобиля: каким оно должно быть
Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.
Содержание
Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера
Измерение вольтажа производится вольтметром. Он встречается в составе мультиметра, в конструкции нагрузочной вилки и в ассортименте дополнительного бортового оборудования. Вещь бездушная, но будучи присоединенной к АКБ, способна вызывать тревогу.
Без нагрузки: что показывает тестер при 100% заряде
12,6-12,7 Вольт при +20…+25°C.
Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.
Сразу после отключения крокодилов зарядного устройства разность потенциалов несколько выше. Конкретной цифры нет. К примеру, у AGM она может быть в районе 13,8-14,8 В, у EFB и кальциевого – 13,8-14,4 В.
Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять
Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.
Проблема в том, что у каждого АКБ свой показатель в А*ч, а единого напряжения, соответствующего 100% заряду под нагрузкой – нет. Таблиц тоже нет, зато есть еще одна головная боль. Отсутствуют единые требования к изготовлению нагрузочных вилок. В результате, можно купить прибор, потребляющий, скажем, 200 А или 100 А. И тогда вовсе возникает путаница.
Остается полагаться на реальные данные, которые берутся из опытов. Известно, что обычная батарея на 55 А*ч считается полностью заряженной, если нагрузочная вилка выдает 10,5 В, при этом:
- Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
- Температура окружающей среды – около +15°C.
- Нагрузка – 100 А.
В дополнение к вольтажу: плотность электролита заряженной АКБ
С эпохи дефицита батарей известно, что напряжение заряженного аккумулятора автомобиля напрямую зависит от плотности электролитической жидкости. С тех пор ничего не изменилось. Электролит – это по-прежнему смесь серной кислоты и дистиллированной воды, а ареометр – прибор №1 в комплекте юного аккумуляторщика.
1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В. Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%. Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.
Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз
12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:
- При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
- Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
- При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.
В холодных регионах принято добавлять в электролит серную кислоту, благодаря чему повышается его плотность. При 1,30-1,32 г/см3 напряжение аккумулятора автомобиля на морозе должно быть 12,9 В без нагрузки (температура: -10…-15°C). Увеличивая концентрацию сернокислого компонента, не стоит превышать 1,35 г/см3, иначе он начнет разъедать пластины.
К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.
Чем вызваны отклонения от нормы в 12,6-12,7 В
Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:
- Уменьшается плотность электролитической жидкости в банках.
- Аккумулятор быстро разряжается и быстро заряжается.
- Пластины покрыты белым слоем.
Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ.
Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.
Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.
Что делать, если разность потенциалов ниже 12,6 В
- Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
- Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.
Интересные факты из эксплуатации аккумуляторных батарей
Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.
Батарея и стартер
Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.
Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет.
Результат получен при определенных условиях:
- Емкость АКБ – 60 А*ч.
- Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
- Батарея ночевала на улице.
- Длительность 1 попытки безуспешного запуска – 10 секунд.
- Машина – Lada Priora.
- Масло – полусинтетика Liqui Moly 10W-40.
К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.
11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.
Мультиметр – аккумулятор – ЗУ

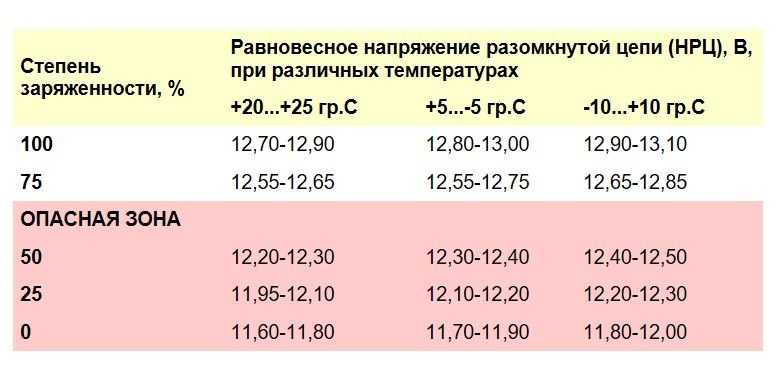

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.
Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.
Напряжение аккумулятора автомобиля — диагностика и замеры
Сколько вольт должен показывать аккумулятор, который считается исправным? Нужные цифры известны, хотя сам метод диагностики по напряжению требует комментариев.
Сколько вольт должен показывать аккумулятор, который исправен и полностью заряжен – давайте выясним вместе, ведь это самый простой способ проверить состояние АКБ. Обычный вольтметр с десятыми долями вольта на шкале найдется, пожалуй, в гараже каждого уважающего себя автомобилиста, и этот прибор может многое сказать о вашем аккумуляторе.
Читайте также: Как завести машину, если сел аккумулятор
Замеры
– Если автомобиль заглушен несколько часов назад и все это время аккумулятор тоже отдыхает (все потребители на борту отключены), можно замерять на клеммах НРЦ – напряжение разомкнутой цепи. Для исправной заряженной батареи оно должно составлять 12,7 – 13,2 вольта. В любом случае цифра не менее 12,6 вольта – хороший результат, она будет свидетельствовать также об исправности электрооборудования автомобиля. Если меньше – батарея разряжена, а может быть и хуже того – требует замены.
Напряжение на клеммах аккумулятора, который несколько часов провел в “состоянии покоя”, должно быть не ниже 12,6 – 12,7 вольта
Наполовину посаженная батарея демонстрирует без нагрузки порядка 12,0 В или чуть ниже.
Если на клеммах аккумулятора всего лишь порядка 11,5 В, запас энергии в нем близок к нулю (кстати, надолго оставлять батарею в таком состоянии нельзя, поскольку она засульфатируется и потеряет емкость).
Зарядное устройство старого, трансформаторного типа, позволяет владельцу регулировать ток зарядки по желанию – это полезная возможность
– Дав поработать двигателю после пуска несколько минут, и не останавливая его, снова подключите к батарее вольтметр. Если прибор покажет значения 13,5 – 14,1 вольта – и аккумулятор, и генератор почти наверняка в полном порядке. Если напряжение будет выше – значит, или аккумулятор подсажен (и усиленно заряжается генератором), или напряжение в сети завышено по причине неисправности. Попробуйте повторить замер через 5 – 10 минут: если показания упали ниже 14,2 – значит, дело было в подсевшей АКБ, если нет – разбирайтесь более детально с генератором и цепью зарядки.
Читайте также: Какое купить зарядное устройство для аккумулятора
Не просто вольты
Еще один способ замера напряжения дает возможность оценить не только степень заряженности, но и состояние аккумулятора в целом – точнее, его остаточную емкость.
Нагрузочная вилка позволяет оценить остаточную емкость и запас энергии в батарее
Конечно, сегодня существуют и более хитрые, электронные приборы, которые оценивают состояние АКБ по скорости падения напряжения, отклику на сигнал особой формы, внутреннему сопротивлению батареи и прочим факторам. Но это уже сфера деятельности профессионалов, вторгаться в которую сегодня мы не будем.
Рекомендация от Авто 24
Если у вас на хозяйстве имеется обычный бытовой мультиметр или вольтметр, не поленитесь время от времени замерять напряжение на клеммах аккумулятора. Это позволит вам вовремя заметить неисправность электрооборудования и избежать назревающей внеплановой замены такого недешевого компонента, как аккумулятор.
Ведь он способен долго прощать небрежное к себе отношение, но когда в конце концов сдается, исправить ничего уже нельзя: сульфатация и осыпавшиеся пластины не «лечатся».
Читайте также: Как зарядить аккумулятор автомобиля: практические советы
Полное руководство по зарядке свинцово-кислотного аккумулятора
Надежная работа и длительный срок службы вашей герметичной свинцово-кислотной батареи зависят от правильной зарядки батареи. Соблюдение неправильных процедур зарядки или использование неподходящего зарядного оборудования может привести к сокращению срока службы батареи и/или снижению ее производительности. Выбор подходящего зарядного устройства для аккумуляторов SLA и методов, используемых для его зарядки, так же важен, как и выбор правильного аккумулятора для приложения.
Power Sonic рекомендует выбирать зарядное устройство, соответствующее химическому составу вашей батареи. Это означает, что мы рекомендуем использовать герметичные зарядные устройства для свинцово-кислотных аккумуляторов, такие как зарядные устройства SLA серии A-C от Power Sonic, при зарядке герметичных свинцово-кислотных аккумуляторов.
МЕТОДЫ ЗАРЯДКИ АККУМУЛЯТОРОВ
Герметичные свинцово-кислотные аккумуляторы можно заряжать с использованием любого из следующих методов зарядки:
- Постоянное напряжение
- Постоянный ток
- Конический ток
- Двухступенчатое постоянное напряжение
Чтобы получить максимальный срок службы и емкость батареи, а также приемлемое время перезарядки и экономичность, лучше всего использовать зарядку с постоянным напряжением и током.
Для зарядки герметичной свинцово-кислотной батареи на клеммы батареи подается постоянное напряжение от 2,30 В на элемент (плавающее) до 2,45 В на элемент (быстрое). В зависимости от состояния заряда (SoC) ячейка может временно быть ниже приложенного напряжения после разрядки. Однако через некоторое время он должен выровняться.
Во время зарядки сульфат свинца положительной пластины превращается в диоксид свинца. Когда батарея достигает полного заряда, положительная пластина начинает выделять диоксид, вызывая внезапное повышение напряжения из-за уменьшения внутреннего сопротивления.
Таким образом, заряд постоянным напряжением позволяет обнаруживать это увеличение напряжения и, таким образом, контролировать величину текущего заряда.
ХАРАКТЕРИСТИКИ ЗАРЯДА АККУМУЛЯТОРНОЙ БАТАРЕИ
Во время зарядки постоянным напряжением или ступенчатой зарядкой допустимый ток батареи снижается по мере увеличения напряжения и уровня заряда. Аккумулятор полностью заряжен, когда ток стабилизируется на низком уровне в течение нескольких часов. Есть два критерия для определения того, когда батарея полностью заряжена: (1) конечный уровень тока и (2) пиковое зарядное напряжение во время протекания этого тока.
МЕТОДЫ ЗАРЯДКИ АККУМУЛЯТОРНОЙ БАТАРЕИ
Выбор подходящего метода зарядки для вашей герметичной свинцово-кислотной батареи зависит от предполагаемого использования (циклический или плавающий режим), экономических соображений, времени перезарядки, предполагаемой частоты и глубины разрядки (DoD) и ожидаемого срока службы.
. Целью любого метода зарядки является контроль зарядного тока в конце заряда.
ЗАРЯДКА ПОСТОЯННЫМ НАПРЯЖЕНИЕМ
Зарядка постоянным напряжением является наилучшим методом зарядки герметичных свинцово-кислотных аккумуляторов. В зависимости от применения аккумуляторы могут заряжаться непрерывно или периодически. В приложениях, где для работы требуется резервное питание, например, система безопасности или источник бесперебойного питания (ИБП), когда питание переменного тока было прервано, рекомендуется непрерывная подзарядка. Непостоянная циклическая зарядка используется в основном для портативного оборудования, для которого уместна периодическая зарядка, например, для электрических инвалидных колясок и передвижных медицинских тележек.
Метод зарядки постоянным напряжением подает на батарею постоянное напряжение и ограничивает начальный зарядный ток. Необходимо установить напряжение заряда в соответствии с заданными зарядными и температурными характеристиками. Неточные настройки напряжения могут привести как к перезарядке, так и к недостаточной зарядке.
Этот метод зарядки можно использовать как для циклических, так и для резервных приложений.
ЗАРЯДКА ПОСТОЯННЫМ ТОКОМ
Зарядка постоянным током подходит для приложений, где известны разрядные ампер-часы предыдущего разрядного цикла. Время заряда и количество заряда можно легко рассчитать, однако для получения высокоточного постоянного тока необходима дорогостоящая схема. Мониторинг зарядного напряжения или ограничение времени заряда необходимы, чтобы избежать чрезмерного перезаряда батареи.
Хотя этот метод зарядки очень эффективен для восстановления емкости батареи SLA, которая хранилась в течение длительного периода времени, или для периодической перезарядки для выравнивания емкости элементов, ему не хватает определенных свойств, необходимых в современной электронной среде.
ЗАРЯДКА УСИЛЕННЫМ ТОКОМ
Метод зарядки током узким током не рекомендуется, так как он несколько вреден для герметичных свинцово-кислотных аккумуляторов и может сократить срок службы.
Тем не менее, из-за простоты схемы и низкой стоимости зарядка током постепенного действия широко используется для зарядки нескольких номеров и/или для циклической зарядки.
При использовании зарядного устройства с током постоянного тока время зарядки должно быть ограничено или должна быть предусмотрена схема отключения зарядки для предотвращения перезарядки.
В цепи зарядки с током постепенного уменьшения ток уменьшается пропорционально повышению напряжения. При проектировании конусного зарядного устройства всегда учитывайте колебания напряжения питания. В этом случае падение внутреннего сопротивления преобразуется в тепло. Тепло, выделяемое контуром, должно быть измерено, и, если требуется, в конструкцию должен быть встроен теплоотвод.
ПЕРЕЗАРЯДКА СВИНЦОВО-КИСЛОТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
В результате слишком высокого зарядного напряжения в батарею будет поступать чрезмерный ток после полного заряда, вызывая разложение воды в электролите и преждевременное старение.
При высоких скоростях перезарядки аккумулятор постепенно нагревается. По мере того, как он нагревается, он будет принимать больше тока, нагреваясь еще больше. Это называется тепловым разгоном, и он может вывести батарею из строя всего за несколько часов.
НЕДОЗАРЯДКА СВИНЦОВО-КИСЛОТНОГО АККУМУЛЯТОРА
При слишком низком зарядном напряжении подача тока практически прекратится до того, как батарея будет полностью заряжена. Это позволяет части сульфата свинца оставаться на электродах, что в конечном итоге снижает емкость батареи.
Аккумуляторы, которые хранятся в разряженном состоянии или оставлены на полке слишком долго, могут сначала показаться «разомкнутыми» или потреблять гораздо меньший ток, чем обычно. Это вызвано явлением, называемым «сульфатированием». В этом случае оставьте зарядное устройство подключенным к аккумулятору. Обычно батарея начинает принимать увеличивающееся количество тока, пока не будет достигнут нормальный уровень тока. Если нет реакции даже на зарядное напряжение выше рекомендуемого уровня, возможно, батарея находилась в разряженном состоянии слишком долго, чтобы восстановиться, и в этом случае потребуется замена батареи SLA.
ЦИКЛ ЗАРЯДКИ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ
Циклические (или циклические) применения обычно требуют подзарядки за относительно короткое время. Однако начальный зарядный ток не должен превышать 0,30 x C ампер. Точно так же, как напряжение батареи падает во время разряда, оно медленно растет во время зарядки. Полный заряд определяется напряжением и втекающим током. Когда при зарядном напряжении 2,45 ± 0,05 В/элемент ток, принимаемый батареей, падает ниже 0,01 x C ампер (1% от номинальной емкости), батарея полностью заряжена и зарядное устройство следует отключить или переключить на плавающее напряжение от 2,25 до 2,30 вольт/элемент. Нельзя допускать повышения напряжения выше 2,45 ± 0,05 В/элемент.
ЗАРЯДКА СВИНЦОВО-КИСЛОТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ
При использовании в режиме ожидания обычно не требуется, чтобы аккумулятор заряжался так быстро или так часто, как в циклическом режиме. Однако батарею необходимо держать постоянно заряженной, чтобы компенсировать энергию, затрачиваемую из-за внутренних потерь и износа самой батареи.
Хотя эти потери в свинцово-кислотных батареях Power Sonic очень малы, их необходимо заменять со скоростью саморазряда батареи; в то же время нельзя давать аккумулятору больше этих потерь, иначе он будет перезаряжен. Для этого используется метод зарядки постоянным напряжением, называемый резервной или плавающей зарядкой.
Рекомендуемое постоянное плавающее напряжение составляет 2,25–2,30 В на элемент. Поддержание этого плавающего напряжения позволит батарее определять собственный уровень тока и оставаться полностью заряженной без необходимости отсоединения зарядного устройства от батареи. Капельный ток для полностью заряженной батареи с рекомендуемым зарядным напряжением обычно колеблется в районе 0,001C (например, 7 мА для батареи емкостью 7 Ач). Как и в случае с циклическими зарядными устройствами, необходимо следить за тем, чтобы начальный зарядный ток не превышал 0,30 x C ампер.
ДВУХСТУПЕНЧАТАЯ ЗАРЯДКА ПОСТОЯННЫМ НАПРЯЖЕНИЕМ
В этом методе используются два устройства постоянного напряжения.
На начальном этапе заряда используется настройка высокого напряжения. Когда зарядка почти завершена и зарядное напряжение возросло до заданного значения (при уменьшении зарядного тока), зарядное устройство переключает напряжение на более низкое значение. Этот метод обеспечивает быструю зарядку в циклическом или плавающем режимах без возможности перезарядки даже после длительных периодов зарядки.
ЗАРЯДКА 2 ИЛИ БОЛЕЕ ПОСЛЕДОВАТЕЛЬНЫХ АККУМУЛЯТОРОВ
Свинцово-кислотные аккумуляторы представляют собой цепочки из 2-вольтовых элементов, соединенных последовательно, обычно 2, 3, 4 или 6 элементов на аккумулятор. Цепи свинцово-кислотных аккумуляторов напряжением до 48 вольт и выше можно безопасно и эффективно заряжать последовательно. Однако по мере увеличения количества последовательно соединенных батарей увеличивается вероятность незначительной разницы в емкости.
Эти различия могут быть связаны с возрастом, историей хранения, колебаниями температуры или неправильным использованием.
Полностью заряженные батареи никогда не следует смешивать с разряженными батареями при последовательной зарядке батарей. Разряженные аккумуляторы следует зарядить перед подключением.
Когда одно зарядное устройство постоянного напряжения подключено ко всей цепочке высокого напряжения, одинаковый ток протекает через все элементы в цепочке. В зависимости от характеристик отдельных аккумуляторов, некоторые из них могут перезаряжаться, в то время как другие остаются в слегка недозаряженном состоянии.
Чтобы свести к минимуму влияние индивидуальных различий в батареях, используйте батареи одного возраста, производителя, ампер-часа и истории и, если возможно, заряжайте в цепочках напряжением не более 24 или 48 вольт.
ПАРАЛЛЕЛЬНАЯ ЗАРЯДКА АККУМУЛЯТОРОВ
Свинцово-кислотные аккумуляторы можно использовать параллельно с одним или несколькими аккумуляторами одинакового напряжения.
При параллельном соединении аккумуляторов ток от зарядного устройства будет делиться между аккумуляторами почти поровну. Специального подбора батарей не требуется. Если параллельно соединить батареи неодинаковой емкости, то ток будет стремиться делиться между батареями пропорционально емкостям (собственно, внутренним сопротивлениям).
При параллельной зарядке аккумуляторов, когда ожидается различный коэффициент заряда, лучше всего принять меры, чтобы гарантировать, что токи не будут слишком сильно различаться между аккумуляторами.
ТЕМПЕРАТУРНАЯ КОМПЕНСАЦИЯ АККУМУЛЯТОРА
Герметичные свинцово-кислотные аккумуляторы Power Sonic хорошо работают как при низких, так и при высоких температурах. Однако при низких температурах эффективность заряда снижается; при температурах выше 45°C (113°F) эффективность заряда увеличивается настолько быстро, что возникает опасность теплового разгона, если температурная компенсация не является точной.
Влияние температуры на зарядное напряжение менее критично при работе с плавающими зарядами, чем при циклическом использовании, когда относительно высокие зарядные токи применяются для сокращения времени перезарядки.
Влияние температуры обязательно следует учитывать при проектировании или выборе системы зарядки. Температурная компенсация желательна в цепи зарядки, особенно при работе за пределами диапазона от 5°C до 35°C
(от 41°F до 95°F). Температурный коэффициент составляет -2 мВ/ячейка/ºC при температуре ниже 20°C (68°F) при использовании с поплавком и -6 мВ/ячейка/°C при температуре ниже 20°C при циклическом использовании. Для более высоких температур зарядное напряжение должно быть соответственно уменьшено.
На приведенной ниже диаграмме температурной компенсации батареи показаны рекомендуемые напряжения заряда для различных температур в зависимости от зарядного напряжения окружающей среды на элемент.
| Температура | Циклическое использование (В) | Плавающее использование (В) |
| -40°C (-40°F) | 2,85 – 2,95 | 2,38 – 2,43 |
| -20°C (-4°F) | 2,67 – 2,77 | 2,34 – 2,39 |
| -10°C (14°F) | 2,61 – 2,71 | 2,32 – 2,37 |
| 0°C (32°F) | 2,55 – 2 . 65 | 2,30 – 2,35 |
| 10°C (50°F) | 2,49 – 2,59 | 2,28 – 2,33 |
| 20°C (68°F) | 2,43 – 2,53 | 2,26 – 2,31 |
| 25°C (77°F) | 2,40 – 2,50 | 2,25 – 2,30 |
| 30°C (86°F) | 2,37 – 2,47 | 2,24 – 2,29 |
| 40°C (104°F) | 2,31 – 2,41 | 2,22 – 2,27 |
| 50°C (122°F) | 2,25 – 2,35 | 2,20 – 2,25 |
ДОПОЛНИТЕЛЬНАЯ ЗАРЯДКА SLA АККУМУЛЯТОРОВ
Все аккумуляторы теряют емкость из-за саморазряда, рекомендуется выполнить «дозарядку» любого аккумулятора, который хранился в течение длительного периода времени, перед тем, как положить аккумулятор. на службу.
Для успешного подзаряда батареи, хранившейся более 12 месяцев, напряжение холостого хода должно быть выше 2,0 В на элемент, в этом случае всегда проверяйте напряжение холостого хода перед попыткой подзарядки.
ЭФФЕКТИВНОСТЬ ЗАРЯДА БАТАРЕИ
Эффективность зарядки (η) батареи выражается следующей формулой:
Эффективность зарядки зависит от степени заряженности батареи, температуры и скорости зарядки. На приведенном ниже графике показана концепция состояния заряда и эффективности зарядки.
На приведенном ниже графике показано, что герметичные свинцово-кислотные аккумуляторы Power Sonic демонстрируют очень высокую эффективность зарядки даже при низкой скорости зарядки.
Всегда важно подобрать подходящее зарядное устройство, чтобы обеспечить правильный ток и напряжение для заряжаемой батареи. Например, вы не будете использовать зарядное устройство на 24 В для зарядки аккумулятора на 12 В.
Если у вас есть какие-либо вопросы о возможностях существующего зарядного устройства с одним из наших продуктов, позвоните нам или отправьте электронное письмо. Мы будем рады помочь вам с вашими потребностями в зарядке.
Категории: Блог, Аккумуляторы
ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ
Качественные зарядные устройства, разработанные для увеличения срока службы свинцово-кислотных аккумуляторов.
Вас также может заинтересовать…
Полное руководство по зарядке электромобилей уровня 2
Категории: Блог, Эвеско
Это подробное руководство по зарядке электромобилей (EV) на уровне 2 охватывает все, от скорости зарядки уровня 2 и типов зарядных устройств до…
Подробнее…Типы разъемов для зарядки электромобилей: полное руководство
Категории: Блог, Эвеско
Популярность электромобилей (EV) продолжает расти во всем мире благодаря их экологически чистой энергии и эффективной работе. Однако с увеличением…
Подробнее…Преимущества зарядки электромобилей в отелях
Категории: Блог, Эвеско
По мере того, как мир движется к более устойчивому будущему, электромобили (EV) становятся все более популярными.
Рост числа электромобилей пр…
Обещание бренда Power Sonic
Качество
Изготовленные с использованием новейших технологий и под строгим контролем качества, наши аккумуляторы отличаются превосходной производительностью и надежностью.
Опыт
Наш целенаправленный подход к исключительному комплексному обслуживанию клиентов отличает нас от конкурентов. От запроса до доставки и всего, что между ними, мы регулярно превосходим ожидания наших клиентов.
Служба
Доставка вовремя, каждый раз по спецификации заказчика. Мы гордимся тем, что предлагаем индивидуальные сервисные решения, точно соответствующие спецификациям наших клиентов.
Перевести »
Основы зарядного устройства | Chargetek.com
Основные сведения о зарядном устройстве | Chargetek.com Цикл заряда аккумулятора описывает соотношение между напряжением и током в аккумуляторе, поскольку зарядное устройство возвращает емкость аккумулятора аккумулятору.
Зарядные устройства ремонтного типа полезны в таких приложениях, как хранение аккумуляторов, и там, где нет необходимости возвращать 100% емкости аккумулятора обслуживающему персоналу.
Chargetek 150 — зарядное устройство для технического обслуживания. Зарядные устройства ремонтного типа полезны в таких приложениях, как хранение аккумуляторов, и когда обслуживающий персонал не требует возврата 100% емкости аккумулятора. Зарядные устройства для технического обслуживания часто используются там, где основной источник зарядки, такой как генератор переменного тока, используется нечасто. Заряд батареи поддерживается в течение длительного времени зарядным устройством для технического обслуживания.
Этап 1: зарядка постоянным током или режим полной зарядки
Предполагая, что батарея запускается в разряженном состоянии, зарядное устройство работает в режиме постоянного тока, при котором ток зарядного устройства поддерживается на постоянном уровне, а напряжение батареи может повышаться по мере ее перезарядки. Приблизительно 80% емкости батареи возвращается в области постоянного тока.
Этап 2: Плавающий режим
Плавающий режим следует за режимом постоянного тока. В плавающем режиме напряжение батареи поддерживается примерно на уровне 2,25 вольта на элемент или 13,5 вольта для 12-вольтовой батареи. Это зарядное устройство будет поддерживать аккумулятор в течение неопределенного времени без выкипания электролита или перезарядки аккумулятора.
Трехступенчатая зарядка — это метод, рекомендуемый большинством производителей свинцово-кислотных аккумуляторов как лучший и наиболее эффективный способ восстановить полную емкость аккумулятора и продлить срок его службы.
Все свинцово-кислотные зарядные устройства Chargetek, кроме CT150 (предназначенного для технического обслуживания), являются трехступенчатыми зарядными устройствами и возвращают полную мощность. См. рисунок ниже.
Этап 1: зарядка постоянным током или режим полной зарядки
Предполагая, что батарея запускается в разряженном состоянии, зарядное устройство работает в режиме постоянного тока, при котором ток зарядного устройства поддерживается на постоянном уровне, а напряжение батареи может повышаться по мере ее перезарядки. Приблизительно 80% емкости батареи возвращается в области постоянного тока.
Этап 2: Режим абсорбции
Когда напряжение батареи достигает примерно 2,4 В на элемент или 14,6 В для 12-вольтовой батареи, напряжение зарядного устройства поддерживается на этом уровне, а ток батареи снижается. Именно в эту область возвращаются последние 20% емкости батареи. Этот уровень напряжения поддерживается до тех пор, пока ток батареи не снизится примерно до C/50–C/100, где C — номинальная мощность батареи в ампер-часах.
Например, если это батарея на 100 ампер-часов, напряжение должно поддерживаться на уровне 2,5 В на элемент, пока ток не уменьшится до 1-2 ампер. Точное количество обычно не критично.
Этап 3: Плавающий режим
В момент, когда ток снижается от C/50 до C/100, зарядное устройство переходит в плавающий режим. В плавающем режиме напряжение на аккумуляторе поддерживается примерно на уровне 2,25 В на элемент или 13,5 В для 12-вольтового аккумулятора. Это напряжение будет поддерживать состояние полного заряда батареи без выкипания электролита или перезарядки батареи.
Четырехступенчатый цикл зарядки Четырехступенчатая зарядка подает на батарею постоянный ток до тех пор, пока не будет достигнуто напряжение поглощения (V ФСТЕРМ ). Далее следует переход в режим поглощения, который регулирует напряжение батареи на уровне V FSTERM до тех пор, пока ток не снизится до I ABTERM . Плавающий режим следует и регулирует напряжение батареи на V FL .
По усмотрению пользователя может быть запущен режим выравнивания.
Стадии 1, 2 и 3: см. описания выше для трехступенчатого цикла зарядки
Этап 4: Режим выравнивания
Назначение режима выравнивания — удаление сульфатации со свинцовых пластин и устранение расслоения электролита. Приблизительно 2,5-2,6 вольта на элемент подается на батарею с установленным зарядным током на очень низкое значение, обычно менее 0,5 ампер. Режим выравнивания может длиться от нескольких часов до более 24 часов в зависимости от обстоятельств.
Для получения дополнительной информации об выравнивании и десульфатации см. эту презентацию.
| Chargetek, Inc. 1860 Eastman Avenue Unit 109 Ventura, CA 93003 Телефон: ( 805) 482-7930 Факс: (805) 482-7936 www.  chargetek.com | ||||
| Дом | Обзор продукта | СК и КТ 150 | Специальные зарядные устройства | |
| О | Руководство по выбору продуктов | КТ 500 | Технология быстрой зарядки | |
| Запросы по продажам | Основные сведения о зарядном устройстве | ДПИК | Водонепроницаемые зарядные устройства | |
| Контактный телефон | Выбор зарядного устройства | РТИК-WP | Зарядные устройства с вентиляторным охлаждением | |
| Карта сайта | Конфигурации системы зарядки | РТИК-FC | Зарядные устройства переменного/постоянного тока | |
| Глоссарий | ТПРО | Зарядные устройства постоянного/постоянного тока | ||
| Часто задаваемые вопросы | АПЛК | Зарядные устройства для литиевых аккумуляторов | ||
| ДПЛК | ||||
© Chargetek, Inc. |
