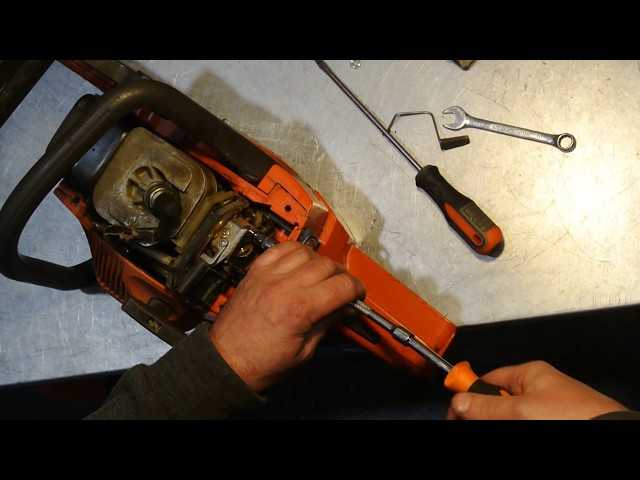

Проведение регулировки
Методика проведения работ
Важно для владельцев
Технические характеристики
Отзывы потребителей
Инструкция по работе и особенности ремонта
В заключение
Регулировка бензопилы чемпион» >карбюратора бензопилы
Что представляет собой карбюратор?
Карбюратор Хускваран 137-142 HUSQVARNA 137-142
Карбюратор для бензопилы Husqvarna 142-136

» Инструменты

Регулировка карбюратора на бензопиле хускварна

Бензопила Husqvarna (Хускварна) 137 -регулировка карбюратора.

Самый лучший совет, что я могу Вам дать- обратитесь к специалистам! Поверьте за весьма небольшие деньги спецы отрегулируют карбюратор, проверят общее состояние пилы. Но если все же необходимо провести регулировку карбюратора на пиле Husqvarna 137 самостоятельно, то попробую подробно описать этот процесс. Так же в конце поста добавил видео о том как регулировать карбюратор бензопилы на холостых оборотах.

Регулировка и настройка карбюратора Husqvarna 137

husqvarna137 -регулировка карбюратора

На рисунке выше вы видите три винта для регулировки. Каждый из них имеет свое назначение:

Винт Т необходим для регулировки оборотов на холостом ходу.

Винт L служит для регулировки низких оборотов.

Винт H регулирует высокие обороты.

Порядок регулировки:

Сначала винтом L (вращая его) мы ищем самые высокие обороты на холостом ходу. После того как мы их нашли, необходимо повернуть этот винт на четверть оборота против стрелки часов. Если в этом положении цепь продолжает вращаться, то вращением винта Т добиваемся ее остановки.

Затем прогреваем двигатель на полном ходу в районе 10-15 секунд и поворачиваем винт H на четверть против часовой. Ждем 10 секунд и слушаем-двигатель должен работать как 4-хтактный по звуку. Если раздается визг, то смесь бедная(выкручиваем винт), если дымит обогащенная смесь(закручиваем винт).

После регулировки низких и высоких оборотов выставляем обороты холостого хода винтом Т. Делается это следующим образом:

1.Двигатель должен работать

2.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение.

3.Вращаем винт в другую сторону до остановки цепи.

При верно отрегулированном карбюраторе ваша бензопила быстро набирает обороты и по звуку похожа на работу 4-хтактного двигателя.

Помните, что для правильной регулировки карбюратора бензопилы необходим тахометр и опыт. Поэтому лучше обратиться в специализированный сервис!

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Регулировка карбюратора бензопилы

Карбюраторы большинства бензопил имеет три винта для регулировки:

L – винт жиклера для регулировки низких оборотов
H – винт жиклера для регулировки высоких оборотов
Винт — Т у Партнёра и Хускварны (у Штиля LA ) – регулировка холостого хода бензопилы

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно растут, при закручивании смесь обедняется – обороты падают.

Винт Т(LA) предназначен для регулировки оборотов холостого хода. Основная настройка бензопилы производится на заводе-изготовителе при конечном испытании. Карбюратор, как правило, отрегулирован на подачу более богатой (чем оптимальная) топливной смеси. Заводскую регулировку необходимо сохраняться первые часы работы пилы. Затем (необязательно) производится более точная регулировка карбюратора.

Регулировку начинаем с настройки холостого хода, для этого вращаем винт T (LA) против часовой стрелки, добиваясь полной остановки цепи при устойчивых оборотах двигателя.

Для дальнейшей точной регулировки понадобиться тахометр и её лучше доверить специалистам. тем более что в большинстве случаев она может и не понадобиться.

Настройку инструмента начинаем с винта L, затем используем винт H и в конце винт Т (LA).

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т следует поворачивать простив часовой стрелки, пока она не остановится.

Винтом Н регулируется мощность и частота оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам, перегреву двигателя и выходу из строя поршневой бензопилы.

Прогреваем двигатель бензопилы на холостом ходу не менее 10 секунд и поворачиваем винт Н на 1/4 оборота против часовой стрелки. Даём двигателю поработать около 10 сек. затем проверяем максимальные обороты двигателя тахометром. В случае несоответствия максимальных оборотов паспортным, операцию следует повторить. При подаче слишком богатой смеси глушитель начинает дымить, при слишком бедной пила визжит и перегревается.

Заканчиваем регулировку настройкой оборотов холостого хода, как уже было описано выше. Число оборотов холостого хода установлено правильно, если двигатель работает без сбоев при минимальных оборотах и цепь при этом не вращается.

Карбюратор можно считать отрегулированным, если двигатель быстро разгоняется и по звуку напоминает работу четырехтактного на полном газу.

Карбюратор в бензопиле необходим для смешивания и подачи топлива в камеру сгорания двигателя. Если карбюратор отрегулирован правильно, то работа оборудования будет надежной во всех режимах, а расход топлива окажется экономичным. Вообще это правило относится ко всем двигателям внутреннего сгорания.

Когда и зачем осуществлять регулировку

Процедуру по регулировке карбюратора обычно осуществляют довольно редко. Самым качественным и лучшим вариантом является заводская настройка. Но при необходимости ее можно выполнить, регулируя соответствующие винты. Карбюратор в бензопиле необходим для подготовки воздушно-бензиновой смеси, которая должна иметь определенное соотношение ингредиентов. Если баланс не будет соблюден, то в работе двигателя начнут происходить сбои.

Смесь, не соответствующая нормативам, может оказаться перенасыщенной или обедненной. В первом случае увеличено количество топлива по отношению к воздуху, во втором воздуха больше, чем нужно, а топлива – меньше. В статье будет рассмотрена регулировка карбюратора на примере бензопилы марки Husqvarna 142.

Признаки плохой работы

Некоторые признаки могут указывать на нарушение функционирования карбюратора. Например, если двигатель быстро глохнет или плохо заводится, возможной причиной может стать обедненная смесь. Проблемой становится и чрезмерное потребление топлива. Вас должны насторожить и интенсивные выхлопы. Причиной является перенасыщенная смесь.

Иногда случается и так, что двигатель не хочет работать вовсе. Причин здесь может быть 2: нет искры или бензина. Во втором случае проблема выражена в засорении топливного жиклера, в первом проблема заключается в неисправной свече или выходе из строя электронного блока.

Сбиться настройки могут довольно редко, но причинами выступают:

износ поршневой группы;
нарушение креплений регулирующих винтов;
загрязнение карбюратора.

В первом случае регулировка особо не поможет, нужно подумать о замене пилы или ремонте двигателя. Что касается нарушений креплений, здесь причина может крыться в неаккуратном прикосновении или сильной внешней вибрации. Иногда к нарушению приводит попытка грубой регулировки.

На что еще обратить внимание

К сбою настроек приводит еще и загрязнение карбюратора. Причиной выступает неудовлетворительное состояние или поломка воздушного фильтра, попадание окалины в топливные каналы, использование некачественного топлива. В этих случаях сначала следует промыть топливную систему, а уже после можно заниматься регулировкой.

Проведение регулировки

Регулировка карбюратора «Хускварны 142» должна осуществляться с использованием тахометра. Вы должны уметь с ним работать. Если позволяет опыт, осуществить манипуляции можно на слух, определяя предельные обороты по звуку. В остальных случаях положительного результата можно и не добиться. Регулировка карбюратора «Хускварны 142» осуществляется одним, двумя или тремя винтами. Их вы сможете различать по обозначениям.

Холостой ход регулируется винтом под буквой Т. Минимальные обороты вы сможете регулировать винтом L. Тогда как винт H предназначен для максимальных оборотов. Вы увидите один винт холостого хода и два других, которые будут скрыты за кожухом. Такой вариант исполнения карбюратора объясняется тем, что производитель рекомендует оператору осуществлять регулировку лишь одним винтом холостого хода, так как в остальном еще на заводе установлены оптимальные настройки. Но для некоторых экстремальных режимов вы можете производить корректировку.

Методика проведения работ

Регулировка карбюратора «Хускварны» производится винтами L и Н, если используется в работе бензин, отличающийся от того, что рекомендован заводом-поставщиком. Если октановое число низко, для его увеличения следует выполнить поворот винта методом откручивания. Это позволит увеличить обороты и мощность. А вот при повышенном октановом числе для его понижения поворот винта необходимо выполнить в обратную сторону, закрутив его. Это будет способствовать снижению оборотов двигателя.

При регулировке карбюратора «Хускварны» использовать винты необходимо в следующем порядке: L – Н – Т. Соблюдая точные углы поворота, вы будете следовать требованиям, которые позволят сохранить лучшие рабочие параметры двигателя. Универсального способа регулировки нет. Процедуры могут отличаться одна от другой. Но процесс обычно делится на два этапа. Первый является базовым, 2-й – окончательным. Базовый производится на выключенном двигателе, тогда как окончательный этап предусматривает прогревание двигателя в течение 10 минут.

Важно для владельцев

Регулировку карбюратора пилы «Хускварна 142» осуществляют ключом, который еще называется отверткой. Некоторые производители используют фирменные ключи. Если у вас такие есть, следует постараться их не потерять, ведь найти их в продаже будет довольно сложно.

Технические характеристики

Для того чтобы обеспечить описываемому оборудованию длительную эксплуатацию, необходимо знать, как осуществить регулировку карбюратора «Хускварны 142» своими руками. Об этом велась речь выше. Однако это не единственное, что следует знать будущему владельцу подобного устройства. Перед покупкой такого оборудования важно поинтересоваться и техническими характеристиками. Например, оценить, устроит ли вас вес, который составляет 4,6 кг. Кстати, он хорошо сбалансирован, поэтому пила удобно лежит в руках.

Форма рукояток эргономичная, что гарантирует надежный захват при сложных работах. Внутри имеется система виброзащиты, а работа не сопровождается слишком высоким уровнем шума. Все это способствует высокой производительности труда и сохранению работоспособности человека при объемных работах.

Регулировку карбюратора «Хускварны 142» своими руками выполнить довольно просто, если ознакомиться с инструкцией. Из нее же вы сможете узнать, что мощность устройства составляет 2,6 л. с., или 1,9 кВт. Шаг цепи равен 0,325 дюйма. Количество звеньев составляет 64.

В комплекте поставляется цепь, толщина которой равна 1,3 мм. Объем двигателя равен 40,2 см 3 . Длина шины равна 38 см или 15 дюймов. В масляный и топливный баки вмещается 0,2 и 0,41 л соответственно.

Отзывы потребителей

Регулировку бензопилы «Хускварна 142» вы сможете осуществлять самостоятельно. Эту особенность потребители считают плюсом, как и то, что коленчатый вал в конструкции изготовлен из кованой стали. Преимуществом следует считать и довольно простой доступ к воздушному фильтру. Система зажигания долговечна и проста. Поршневая группа имеет два компрессорных кольца, которые обладают увеличенным рабочим ресурсом. Производитель подчеркивает, что они будут готовы прослужить до 5 лет.

Потребителям нравится еще и то, что гильзы цилиндра обладают хромовым износостойким покрытием. Регулировку карбюратора Husqvarna вам, возможно, не придется осуществлять, ведь, как утверждает производитель, он является лучшим в своем классе. Конструкция хороша еще и тем, что предусматривает наличие встроенного праймера. Он представляет собой насос, который обеспечивает двигателю быстрый старт. Эта особенность не зависит от температуры окружающей среды.

Инструкция по работе и особенности ремонта

Из инструкции вы сможете узнать, что регулировку карбюратора бензопилы «Хускварна 142» осуществляют после обкатки машины. При этом важно знать, что максимальные обороты составляют 12 500 в минуту. Обороты холостого хода достигают 2500 в минуту. Если пила после перехода на другой тип топлива начинает вести себя по-другому при запуске, на высоких оборотах и при ускорении, может потребоваться точная регулировка. Перед этим воздушный фильтр очищается, а крышка цилиндра устанавливается на место. Если осуществить регулировку с загрязненным воздушным фильтром, это может повлечь обеднение рабочей смеси, что станет причиной повреждения двигателя.

Что касается ремонта «Хускварны 142», то существует несколько основных поломок и способов их устранения. Вам должны быть известны примерные причины, которые приводят к неисправности. Среди прочих следует выделить проблемы с двигателем. Если он работает без остановки, не запускается или заводится, но часто глохнет, нужно осмотреть свечи зажигания. При запуске оборудования в холодное время может случиться так, что камера сгорания заливается топливной смесью. При этом свеча выкручивается, а камера сгорания просушивается холостым заводом. Свечу необходимо прочистить и попробовать осуществить запуск пилы повторно.

Не стоит недооценивать и поломку глушителя. При его выходе из строя пила может не заводиться или терять мощность. При разборке этой части бензопилы вы сможете осуществить осмотр и избавиться от нагара. Он может содержать канцерогены, опасные для здоровья, поэтому сухой чистки следует избегать, так как она может стать причиной вдыхания вредных веществ.

После того как глушитель будет снят, выпускное отверстие мотора следует заткнуть чистой ветошью. Глушитель забивается по нескольким причинам. Первой из них выступает использование неправильной топливной смеси. Вторая причина заключается в применении неправильного масла.

В заключение

С завода у бензопил стоят настройки карбюратора, которые лучше не трогать. Но при определенных условиях работы и при использовании бензина, не рекомендованного производителем, такие работы могут потребоваться. Поэтому вы можете осуществить регулировку карбюратора бензопилы «Хускварна 142» своими руками.

Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода.

Регулировка бензопилы чемпион» >карбюратора бензопилы

Карбюратор имеет три регулировочных винта:
L – винт жиклера низких оборотов
H – винт жиклера высоких оборотов
Т – винт регулировки холостого хода
регулировочные винты echo3500

С помощью винтов H и L регулируется соотношение горюче-смазочной смеси и воздуха определяемое открытием дроссельной заслонки. При закручивании винтов (по часовой стрелке) смесь обедняется – низкие обороты, при откручивании винтов (против часовой стрелки) происходит обогащение смеси, обороты растут.

Винт Т регулирует обороты холостого хода. При поворачивании по часовой стрелке число оборотов увеличивается, против часовой стрелке – уменьшается.

Основная настройка карбюратора производится на заводе-изготовителе при испытании пилы. Карбюратор отрегулирован на более богатую чем оптимальная смесь. Такая регулировка должна сохраняться при первых часах работы пилы. Затем производится точная регулировка карбюратора.
При вращении цепи на холостых оборотах необходимо поворачивать винт T против часовой стрелки до тех пор пока цепь не остановится.

Точную регулировку карбюратора можно проводить только в разогретом состоянии специалистами со специальным оборудованием (счетчик оборотов).

Сначала регулируется винт L, затем H и в конце винт Т.

Сначала необходимо отыскать наибольшие обороты холостого хода, медленно поворачивая винт L по часовой стрелке (или против). После нахождения положения наибольших оборотов необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, повернуть винт Т простив часовой стрелки пока цепь не остановится.

Регулировка винта Н влияет на мощность и частоту оборотов. Регулировка карбюратора на обедненную смесь приводит к избыточным оборотам и выходу пилы из строя.

После прогрева двигателя на полном ходу в течении 10 сек повернуть винт Н на 1/4 оборота против часовой стрелки. Дать двигателю поработать около 10 сек. Проверить максимальные обороты тахометром. Повторить операцию в случае несоответствия максимальных оборотов паспортным. Двигатель должен работать по звуку как четырехтактный. При слишком бедной смеси пила визжит. При регулировке карбюратора на слишком богатую смесь глушитель начинает дымить.

Для оптимальной регулировки необходимо обратиться к специалисту имеющему доступ к тахометру.
Точная регулировка оборотов холостого ходя винтом Т осуществляется после регулировки винтов L и H.
Если потребуется регулировка числа оборотов холостого хода, то при работающем двигателе винт Т нужно поворачивать по часовой стрелке пока пильная цепь не начнет вращаться. Затем нужно поворачивать винт обратно против часовой стрелке до тех пор пока цепь не перестанет вращаться. Число оборотов холостого хода установлено правильно, если двигатель работает равномерно всех положениях с достаточным запасом оборотов, когда цепь начинает вращаться.

Карбюратор отрегулирован правильно, если двигатель разгоняется незамедлительно и по шуму работает как четырехтактный на полном газу. Регулировка винта L на слишком бедную смесь приводит к затрудненному запуску и плохому разгону двигателя.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.
Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Приобрести новую деталь для вашей техники можно в нашем интернет-магазине. У нас можно купить карбюраторы для мотокос, бензопил, бензорезов, дизельных и бензиновых генераторов, а также карбюраторы для воздуходувок и многой другой техники.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит
Характеристики:

Нагнетание воздуха
Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа.
Легче запускается
Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана
Простота в работе
Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации.
Принцип двух масс
Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система.
Бесперебойное функционирование
Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы.
Трехсекционный коленчатый вал
Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват
Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос
Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон
Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка
Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании
Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

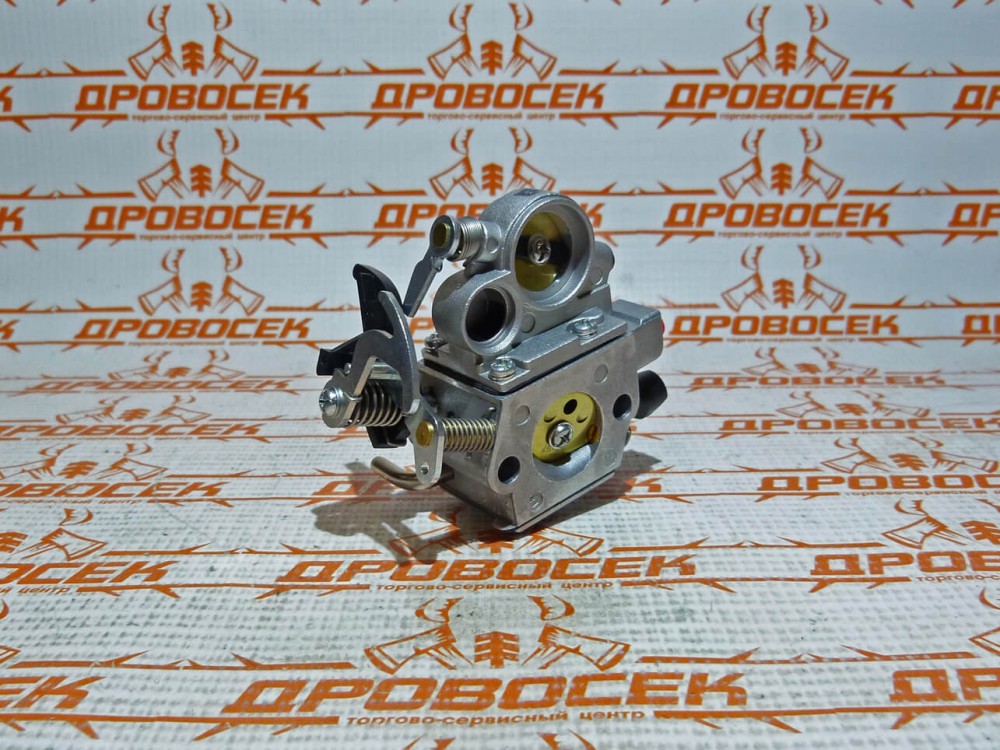

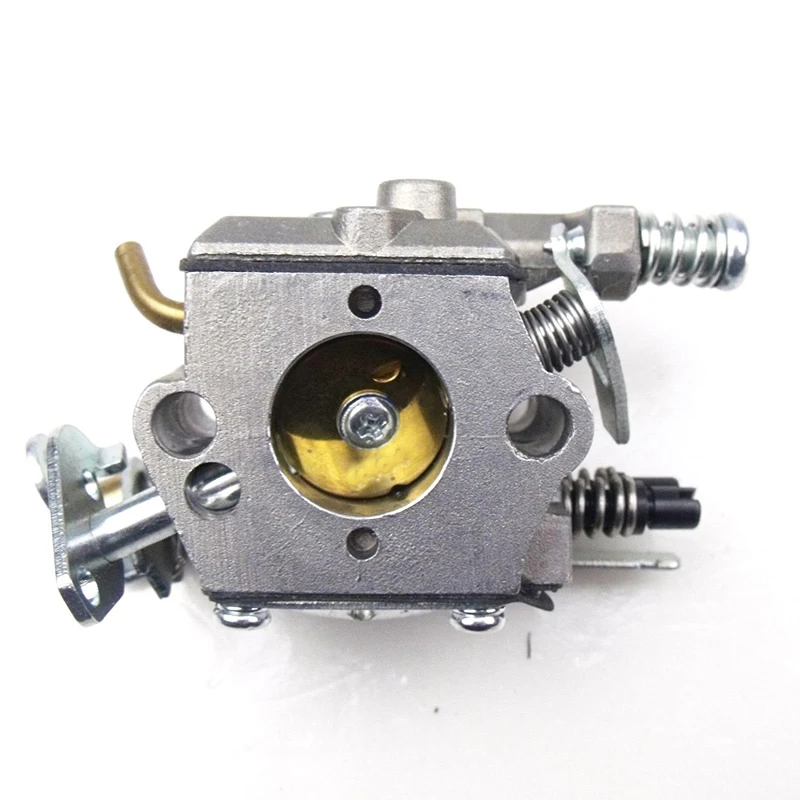

Карбюратор Хускваран 137-142 HUSQVARNA 137-142

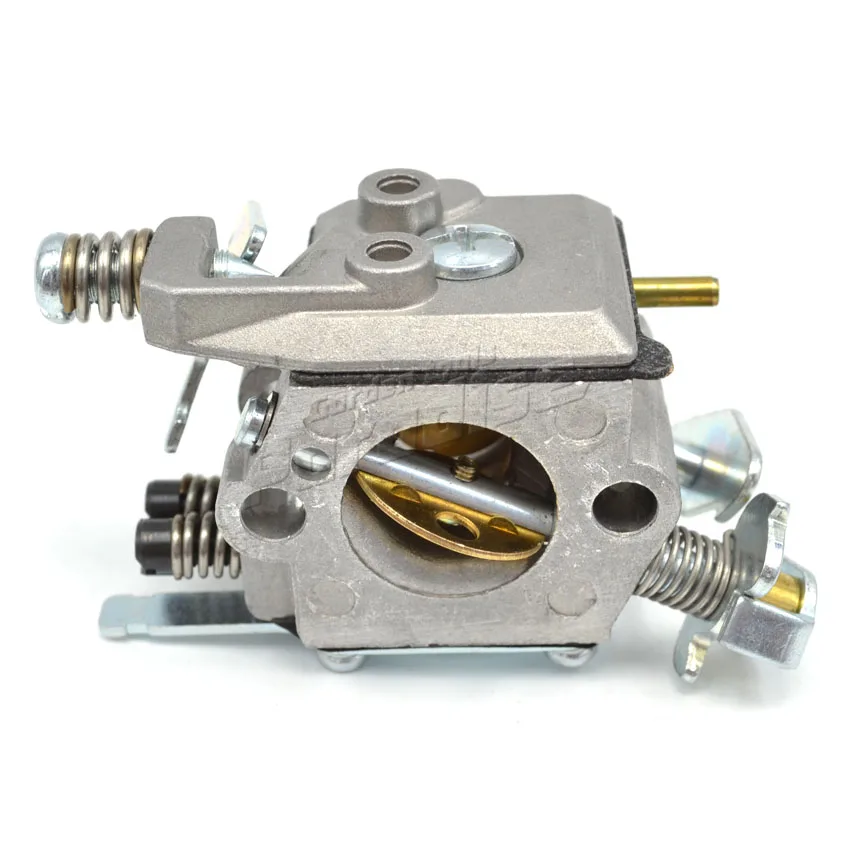

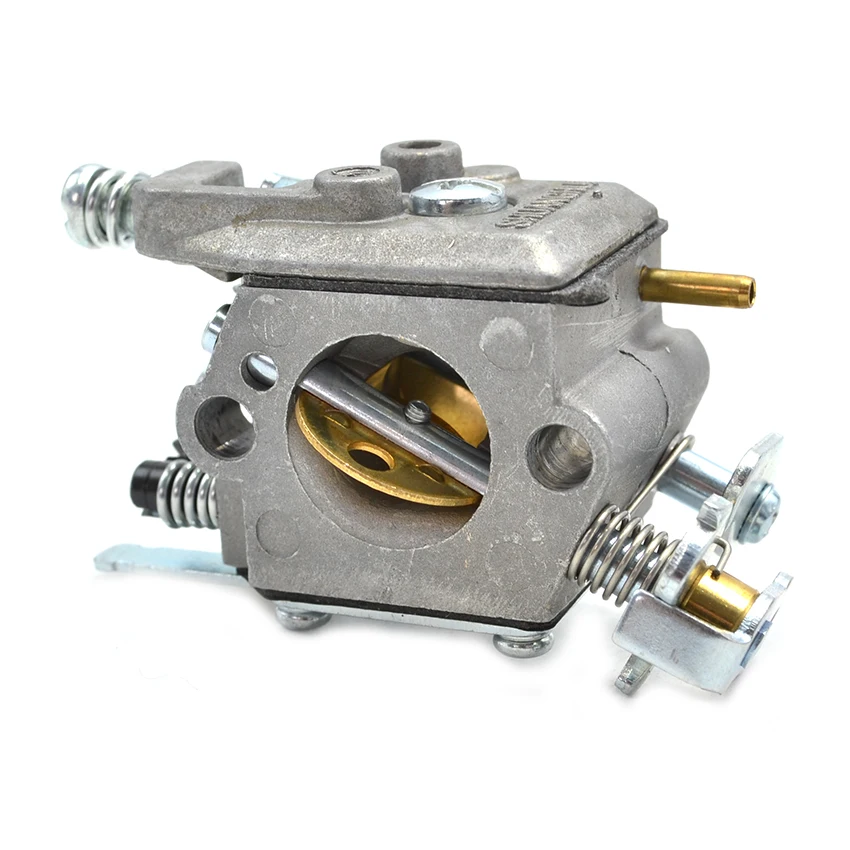

Карбюратор для бензопилы Husqvarna 142-136

Карбюратор для бензопилы GOOD LUK GL45
120 грн.

Карбюратор для бензопилы Rebir 1.4
200 грн.

Регулировка карбюратора бензопилы хускварна 236 своими руками: как настроить пилу

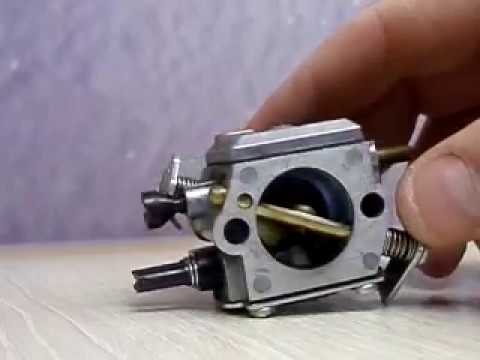

Устройство и принцип работы карбюратора

Карбюратор служит для подготовки горючей смеси в определяемой оператором пропорции из бензина и воздуха.

От правильной настройки и регулировки зависит исправное функционирование устройства.

А для этого необходимо знать принципы работы карбюратора бензопилы Хускварна.

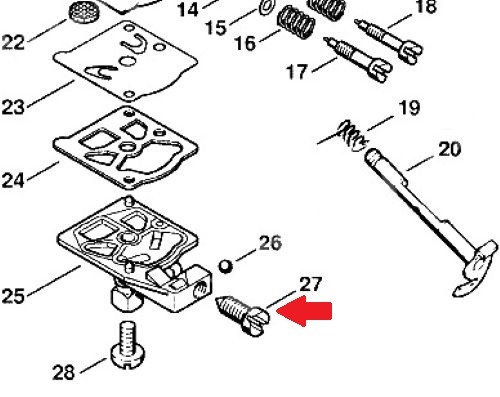

Его конструкция состоит из следующих элементов:

корпус с зажимными болтами и набором прокладок;
топливный насос — устройство, закачивающее в карбюратор бензиново-масляную смесь;
диафрагма — предназначена для ограничения подачи горючей смеси в двигатель;
поплавковая камера — в ней собирается топливо, уровень регулируется поплавком, по мере необходимости смесь подается в основную камеру для смешивания с воздухом;
основная камера — через нее проходит воздух, и туда же впрыскивается топливо, количество подаваемой в двигатель смеси регулирует расположенная здесь же дроссельная заслонка;
диффузор — участок сужения трубки, подающей воздух, в месте впрыска топлива;
игольчатый клапан — устройство, регулирующее подачу топлива;
жиклер — винты, регулирующие подачу смеси на высоких и низких оборотах, а также винт холостого хода.

Также в устройстве карбюратора, помимо дроссельной, есть заслонка, расположенная на входе из воздушного фильтра. Она искусственно снижает подачу воздуха, делая смесь более насыщенной для облегчения запуска холодного двигателя.

За впрыск топлива в основную камеру отвечает клапан-форсунка, он же предотвращает попадание воздуха. При настройке карбюратора на бензопиле Хускварна особое внимание стоит уделить этому клапану, т. к. его состояние оказывает прямое воздействие на работу двигателя. При длительном хранении форсунка может залипнуть. Это ограничит поступление топлива и не даст запустить двигатель.

Также от длительного использования либо по причине заводского брака клапан может пропускать воздух в основную камеру. В этом случае исправить проблему поможет только его замена.

Работа карбюратора происходит следующим образом: воздушный поток, попадая в диффузор, смешивается с впрыскиваемым топливом, получившаяся смесь подается в двигатель. Количество смеси регулируется дроссельной заслонкой. Чем больше смеси, тем выше обороты двигателя.

Карбюратор служит для смешения горючей консистенции с воздухом при соблюдении заблаговременно установленных пропорций. Если четкие дозы не соблюдаются, исправность работы мотора оказывается под опасностью. Когда во время смешивания компонент поступает огромное количество воздуха, а горючего недостаточно, то такая смесь считается «бедной».

Нельзя допускать и перенасыщения, потому что при большенном количестве горючего по сопоставлению с воздухом также вероятны сбои в работе либо износ мотора. Регулировка карбюратора нужна не только лишь перед начальным внедрением, да и когда выявляются любые отличия в его работе. Перед началом работы с бензопилой, не забудьте провести его обкатку.

Составные части карбюратора

Конструкция карбюратора содержит стандартный набор частей, но может малость изменяться зависимо от производителя. Составные части:

Основа. Это специальная трубка, которая визуально похожа на аэродинамическую конструкцию. Сквозь нее проходит воздух. В поперечном направлении в середине трубы располагается заслонка. Ее положение можно изменять. Чем больше она выдвинута в проход, тем меньше воздуха поступает в двигатель.
Диффузор. Это ссуженная часть трубки. С ее помощью увеличивается скорость подачи воздуха именно в том сегменте, откуда выходит топливо.
Каналы для подачи топлива. Топливная смесь содержится в поплавковой камере, далее проходит в жиклер, из которого вытекает в распылитель.
Поплавковая камера. Является отдельным конструкционным элементом, напоминает форму резервуара. Предназначена для постоянного поддержания оптимального уровня топливной жидкости перед входом в канал, откуда поступает воздух.

Не знаете, какую бензопилу выбрать? Прочитайте нашу статью.

Ищете модели подешевле, но надежные и проверенные временем? Обратите внимание на бензопилы российского производства.

Или же изучите зарубежных производителей бензопил, таких как Штиль.

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

Самый лучший совет, что я могу Вам дать- обратитесь к специалистам! Поверьте за весьма небольшие деньги спецы отрегулируют карбюратор, проверят общее состояние пилы. Но если все же необходимо провести регулировку карбюратора на пиле Husqvarna 137 самостоятельно, то попробую подробно описать этот процесс. Так же в конце поста добавил видео о том как регулировать карбюратор бензопилы на холостых оборотах.

husqvarna137 -регулировка карбюратора

Винт Т необходим для регулировки оборотов на холостом ходу.

Винт L служит для регулировки низких оборотов.

Винт H регулирует высокие обороты.

1.Двигатель должен работать

2.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение.

3.Вращаем винт в другую сторону до остановки цепи.

При верно отрегулированном карбюраторе ваша бензопила быстро набирает обороты и по звуку похожа на работу 4-хтактного двигателя.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Базовая регулировка карбюратора.

Проверка и регулировка холостого хода.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Проверка ускорения.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Проведя настройку, необходимо запустить бензопилу. Проверить стабильность работы на холостом ходу. При этом цепь не должна двигаться. При нажатии на акселератор бензопила должна стабильно разгоняться и останавливаться без задержки.

На минимальном и максимальном уровнях оборотов Хускварна 350 должна работать стабильно, без посторонних шумов. В момент работы не должно быть резкой потери мощности или отключения.

Лучший совет, что я могу Для вас дать- обратитесь к спецам! Поверьте за очень маленькие средства спецы отрегулируют карбюратор, проверят общее состояние пилы. Если все таки нужно провести регулировку карбюратора на пиле Husqvarna 137 без помощи других, то попробую тщательно обрисовать Этот расхожий слух процесс. Так же в завершение поста добавил видео о том как регулировать карбюратор бензопилы на холостых оборотах.

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на {рабочей мощности при экономичном потреблении горючего. Регулировка должна выполняться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется 3-мя винтами: для наибольших и малых оборотов и регулировкихолостого хода.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L. к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Регулировка карбюратора!!!Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов!!!Разбирать и чистить карбюратор ,менять пересохшие диафрагмы ,крутить и.

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу трех винтов THL.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании. уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Как снять карбюратор и нужно ли это делать перед настройкой

husqvarna137.регулировка карбюратора

Винт Т нужен для регулировки оборотов на холостом ходу.

Винт H регулирует высочайшие обороты.

Поначалу винтом L (вращая его) мы ищем самые высочайшие обороты на холостом ходу. Когда мы их отыскали, нужно повернуть Этот расхожий слух винт на четверть оборота против стрелки часов. Если тут положении цепь продолжает крутиться, то вращением винта Т добиваемся ее остановки.

Потом прогреваем движок на полном ходу в районе 10-15 секунд и поворачиваем винт H на четверть против часовой. Ждем 10 секунд и слушаем-двигатель должен работать как 4-хтактный по звуку. Если раздается визг, то смесь бедная(выкручиваем винт), если дымит обогащенная смесь(закручиваем винт).

1.Движок должен работать

4.5.Вращаем винт Т по часовой стрелке до той поры пока цепь не начнет вращение.

При правильно отрегулированном карбюраторе ваша бензопила стремительно развивается и по звуку такая же как работу 4-хтактного мотора.

Помните, что для правильной регулировки карбюратора бензопилы нужен тахометр и опыт. Потому лучше обратиться в спец сервис!

происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода.

. Настройка карбюратора бензопилы у меня китаец хускварна даю на всю работа. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Если бензопила начала чихать или плохо заводится, тогда настало Регулировка карбюратора бензопилы хускварна 137 своими руками будет отличным решением этих проблем. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

Круг отрезной и круг шлифовальный имеют широкий спектр применения, а сами круги эффективны и просты в применении

Ножи отличаются количеством зубьев, а также материалом изготовления. Но самый главный вопрос – это трава по которой мы будем работать.

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

L — винт для коррекции низких оборотов.
H — винт для регулировки высоких оборотов.
T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Воздушный фильтр бензопилы

Перед регулировкой карбюратора нужно подготовить устройство:

Прогревается двигатель, то есть запускается примерно за 10 минут перед ремонтом, а выключается при начале работы (см. как завести бензопилу).
Проверяется и промывается воздушный фильтр.
Останавливается цепь с помощью поворота винта T до упора (см. масло для цепи).

Для осуществления безопасного ремонта нужно подготовить ровную поверхность, где можно аккуратно расположить устройство, а цепь отвернуть в противоположную сторону. Нужен тахометр. По нему определяется наличие нарушения в работе карбюратора. При оборотах винтов звук должен быть идеальным и абсолютно ровным. Если замечаются визжащие нотки, значит смесь перенасыщена.

https://www.youtube.com/watch?v=S4_kQ5t5xZE

Регулировка карбюратора разделяется на два основных этапа. Первый называется базовым. Он производится при включенном двигателе. Второй выполняется тогда, когда двигатель прогрет.

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Быстрая подстройка топливовоздушной смеси для восстановления запуска бензапилы.

Нужно выполнить небольшое исследование. Инициируется ускорение работы устройства. Следует оценить исправность работы двигателя во время совершения максимальных оборотов. Когда двигатель функционирует правильно, значит при нажатии на акселератор скорость быстро возрастает до 15000 об/мин.

Если этого не происходит или увеличение скорости слишком замедленно, необходимо применить винт, отмеченный буквой L. Он поворачивается против часовой стрелки. Нужно соблюдать умеренные движения, так как поворот не может быть больше 1/8 от полного круга.

Перед этой процедурой необходимо выполнить полноценную регулировку составных частей карбюратора при работе на максимальных оборотах. Далее следует осуществить проверку функционирования устройства в режиме холостого холода. Когда достигаются правильные параметры при регулировке, можно заметить точное соответствие конструкции карбюратора таким критериям:

При подключении режима холостого холода цепь не двигается.

Акселератор бензопилы

Когда осуществляется даже небольшое нажатие на акселератор, двигатель в ускоренном темпе набирает обороты. При постепенном углублении нажима можно заметить, что скорость двигателя соразмерно повышается, достигая максимально допустимых значений.
При работе двигателя можно сравнить его звук с четырехтактным прибором.

Если замечаются нарушения в приведенных параметрах или регулировка устройства была осуществлена не в полном объеме, нужно выполнить основной этап настройки повторно. Иногда действия выполняются неправильно. В этом случае устройство может выйти из строя из-за потери правильных настроек узла. В этом случае придется обратиться к специалисту.

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

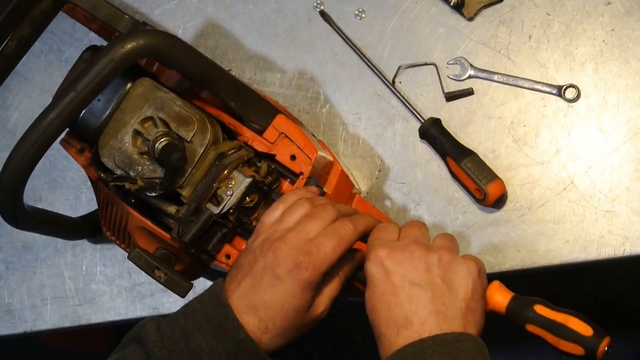

Снятие верхней крышки

Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
Топливный шланг удаляется.
Тяга привода выводится сразу на ним.
Отсоединяется наконечник троса.
Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.

Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Регулировка карбюратора своими руками на бензопиле

Винты H и L регулируют соотношение смеси бензина и воздуха, определяемое открытием карбюратора дроссельной заслонки. Когда винты ослабляются, смесь обогащается, и повороты соответственно падают, когда скручивание, смесь истощается,. обороты увеличиваются.

Обозначение H относится к винту максимальной скорости, который управляет основной струей, L. к винту минимальной скорости, который управляет холостой струей. С помощью винта S скорость холостого хода точно регулируется. Иногда для облегчения регулировки количество доступных регулировочных винтов карбюратора уменьшается.

Настройка карбюратора цепной пилы делится на две ступени. основные (заводские настройки), выполняемые при выключенном двигателе. и финал, выпущенный на работающем горячем двигателе. Точные угловые значения следует брать из инструкции по эксплуатации конкретной бензопилы. Если инструкции изготовителя не соблюдаются, двигатель может быть поврежден.

Регулировка карбюратора!!!Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов!!!Разбирать и чистить карбюратор ,менять пересохшие диафрагмы ,крутить и

Регулировочные винты с максимальным H и минимальным оборотом L медленно поворачиваются по часовой стрелке до тех пор, пока они не остановятся, затем они повернутся на 2 оборота, возможны другие настройки

Мы находим самую большую холостую скорость, для этого медленно поворачивайте винт L в разных направлениях. После определения максимальной частоты вращения двигателя поверните винт L на 1/4 оборота против часовой стрелки. Если цепь вращается на холостом ходу, поверните винт T или (S) по часовой стрелке до упора.

Проверьте и отрегулируйте максимальную скорость.

Изменение максимального числа оборотов осуществляется винтом H. Когда он завернут (вращение по часовой стрелке), при повороте обороты увеличиваются. уменьшаются. Двигатели бензопилы имеют максимальную скорость вращения от 11500 об / мин. до 15000 об / мин. Более высокая скорость не обеспечивает зажигания, кроме того, он становится опасным для двигателя. Максимальная скорость может определяться прерываниями в зажигании. Если они придут, винт H слегка повернут против часовой стрелки.

Если работа двигателя не проверяется на ускорение и максимальную скорость, регулировка бензопилы не может считаться полной.

Проверка ускорения.

Начальный этап

Регулировочные винты наиболее высоких и низких оборотов следует провести по часовой стрелке до момента встречи наивысшего сопротивления. Когда винты дойдут до упора, нужно перевести их в обратную сторону и оставить при прохождении 1,5 оборота.

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу трех винтов THL.

Husqvarna 137 Настройка смеси

Быстрая подстройка топливовоздушной смеси для восстановления запуска бензапилы.

Двигатель включается на средние обороты и прогревается так около 10 минут. Винт, отвечающий за регулировку холостого хода, должен перемещаться по часовой стрелке. Его отпускают только при приходе двигателя в режим стабильного функционирования. Нужно проконтролировать, чтобы цепь во время этого процесса не передвигалась.

В режиме холостого хода двигатель может заглохнуть (причина — тут). В этом случае нужно незамедлительно довести регулировочный винт по часовой стрелке до упора. Иногда начинает перемещаться цепь. В этом случае следует перекрутить регулировочный винт в обратном направлении.

Максимальное количество оборотов

Чтобы ограничить этот показатель, нужно использовать винт с маркировкой H. Для увеличения числа оборотов следует поворачивать его по часовой стрелке, а для их снижения в обратную сторону. Максимальная частота не должна превышать значение 15000 об/мин.

Если сделать этот показатель больше, двигатель устройства будет работать на износ, что приведет к проблемам в системе зажигания. При вращении данного винта нужно учитывать процессы зажигания устройства. Если появляются малейшие сбои, то максимальное значение оборотов нужно убавлять.

Заключение

Чтобы бензопила работала исправно, нужно аккуратно выполнять работы по регулировке карбюратора в точном соответствии их очередности. Если возникают какие-либо нарушения в функционировании устройства, необходимо самостоятельно выполнить его полную разборку. В большинстве случаев требуется замена каких-либо деталей, которые пришли в негодность.

При постоянной проверке качества настроек карбюратора и осуществления своевременных действий для улучшения его работы проблем с бензопилой не возникает.

О том, какую бензопилу выбрать — читайте тут.

Заводские настройки карбюратора бензопилы хускварна

Ремонт карбюратора своими руками

Если в процессе проведения полной диагностики бензопилы Хускварна были обнаружены дефекты карбюратора, то некоторые из них можно устранить без обращения в сервисный центр Husqvarna AB. Например, самостоятельно можно:

поменять прокладки под крышками главной камеры и топливного насоса;
очистить или заменить сетчатый фильтр;

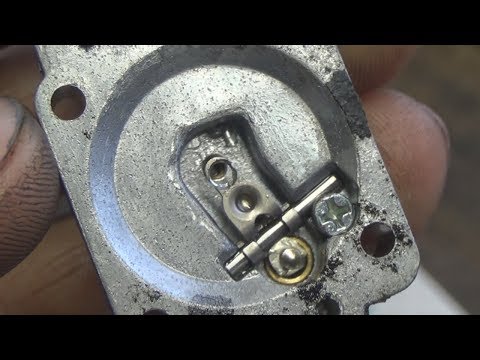

заменить диафрагму или игольчатый клапан главной камеры;
устранить неисправности диафрагмы топливного насоса.

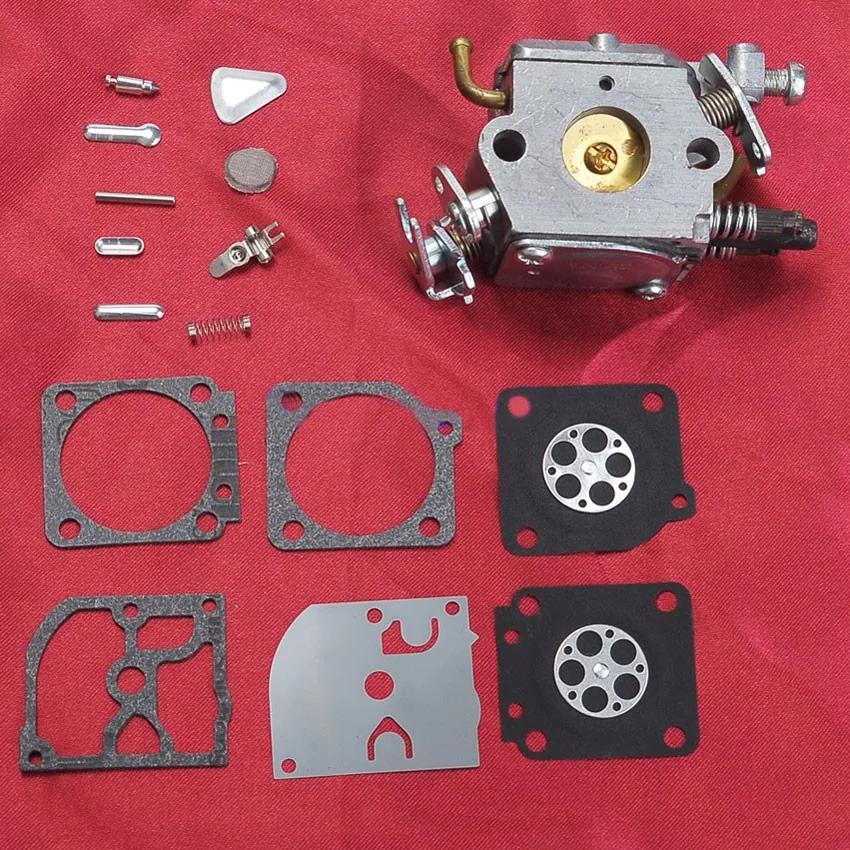

Прокладки, диафрагмы и игольчатый клапан с коромыслом, можно найти в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, можно попытаться восстановить неисправную клапан-форсунку, но гарантировать положительный результат при попытке восстановления форсунки нельзя, при её неисправности, производители рекомендуют менять карбюратор полностью.

Первое что необходимо сделать, перед тем как снять карбюратор с Хускварны, это почистить пилу при помощи компрессора, т. к. грязь может помешать качественному проведению ремонта. Далее, нужно вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого открутить винты крепления карбюратора.

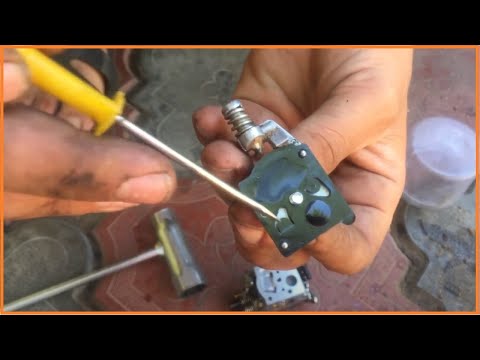

Разобрать корпус карбюратора для проведения ремонта достаточно просто. Крышка главной камеры удерживается четырьмя винтами, демонтировать которые можно при помощи обычной отверти, крышка топливного насоса закреплена при помощи одного широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как именно можно отремонтировать карбюратор без обращения в сервисный центр Husqvarna.

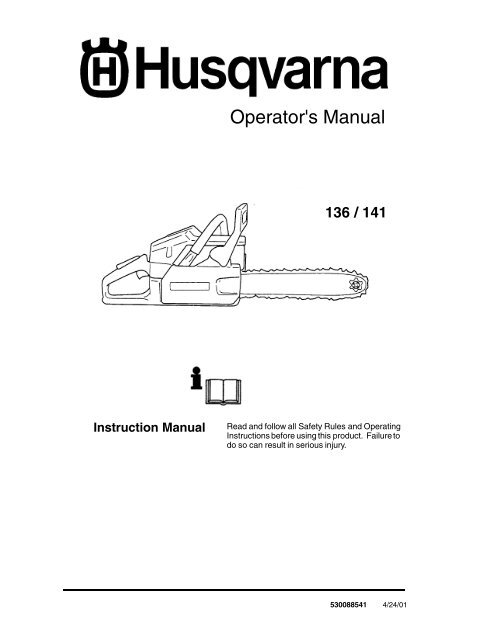

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.

Как правильно отрегулировать

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.

Настройка зажигания после регулировки карбюратора

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

Как отрегулировать карбюратор на бензопиле Хускварна 365

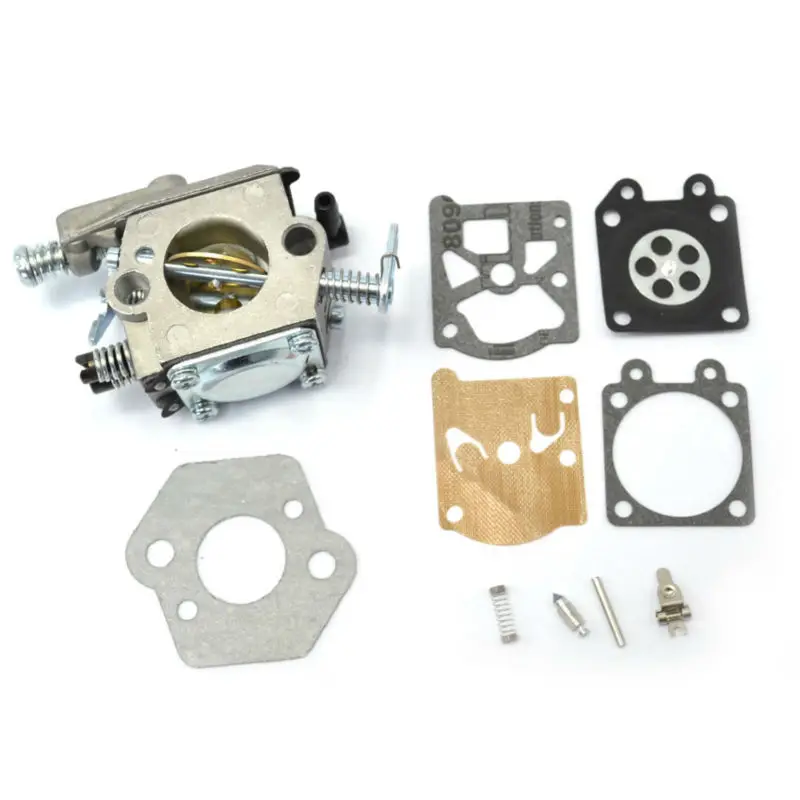

Для регулировки Walbro HD 6B на корпусе карбюратора имеется три винта:

L –регулировка низких оборотов;
H –регулировка высоких оборотов;
T –регулировка холостого хода.

Настройку карбюратора бензопилы Хускварна 365 условно можно разделить на два этапа: предварительная настройка, точная настройка.

Регулировку карбюратора бензопилы Хускварна 365 можно производить через специальные отверстия в корпусе самой пилы (месторасположение отмечено на фото выше).

Предварительная настройка. На заводе-изготовителе во время испытания бензопилы выполняется основная регулировка карбюратора. Базовая настройка следующая: H – 1 оборот, L – 1 оборот.

После покупки бензопилы необходимо провести полную обкатку двигателя. Для этого необходимо, чтобы двигатель в течение первых 4 часов работал на богатой смеси. Для обеспечения такого режима необходимо настроить максимальные обороты на 600-700 об/мин ниже максимальных, это около 11800 об/мин.

На заметку! Максимальные обороты бензопилы Хускварна 365 не должны превышать 12500 об/мин, нарушение данного требования повлечет за собой повышенный износ цилиндро — поршневой группы и даже ее выход из строя.

Точная настройка. После обкатки бензопилы необходимо провести точную настройку карбюратора. Для начала нужно настроить винт L, затем винт T и только после этого винт H. Перед настройкой рекомендуется завести двигатель бензопилы и прогреть на протяжении 10 минут.

Алгоритм точной регулировки карбюратора следующий:

Настраиваем жиклер L. Пробуем найти максимальные обороты двигателя поворотом винта L по часовой стрелке или против (для более точного определения необходимо воспользоваться электронным тахометром). Когда нужные обороты будут найдены, отворачиваем винт L на 1/4 оборота.
Настраиваем холостые обороты двигателя винтом T. Поворачивая винт T, находим рекомендуемые производителем холостые обороты – 2700 об/мин. Когда обороты найдены, отворачиваем винт T до тех пор, пока цепь не перестанет вращаться. Необходимо добиться такого режима, когда двигатель из любого положения начинает работать плавно, а при отпускании дросселя цепь перестает вращаться.
Настраиваем жиклер H. Поворачиваем винт H до упора и отворачиваем на 1/4 оборота. Даем пиле поработать на максимальных оборотах в течение 10 сек. Следим за характером звука. Если пила на полных оборотах свистит — смесь слишком бедная. В этом случае винт H необходимо открутить еще на 1/4 оборота. При верной настройке бензопила на высоких оборотах слегка «четверит» (звук выхлопа похож на звук четырехтактного двигателя). Если же пила сильно «четверит» и сильно дымит, то смесь слишком богатая. В этом случае винт H необходимо немного закрутить. Крутим винт H до тех пор, пока не добьемся правильного звука двигателя.

Когда карбюратор настроен правильно, бензопила работает ровно и слегка «четверит» на полных оборотах двигателя. Цепь не вращается на холостом ходу. При резком открытии дросселя пила набирает обороты плавно, без провалов.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, потому что все изделия имеют однообразный набор устройств. К примеру, если производится настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском больших оборотов холостого хода при помощи неспешного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер больших оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. Зависимо от вносимого параметра, регулировка пилы производится в последующей последовательности:

После прогрева проворачивается L винт до больших оборотов в холостом ходу. Как таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Как происходит регулировка карбюратора хускварна 142? Если цепь начала крутиться, производится сопроводительная регулировка винта Т против хода часов до остановки цепи.
Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы мотора в полном ходу, проведя ¼ оборота. Если критическая нагрузка не будет достигнута, операция повторяется. Недостающая настройка будет сопровождаться визжанием пилы, тогда как гиперболизированные характеристики принудят глушитель пустить больше дыма.
Регулировка Т винта холостого хода производится оборотами по ходу часов до момента начала вращения цепи. Как это случилось, винт подкручивается назад, пока данный механизм не остановится.

Естественно, внесение карбюраторных опций дозволит Вашему инструменту работать очень производительно, но не следует забывать и о смазке. «Коса Моторс» советует приобрести масло для бензопилы специального предназначения на механизмы, потому что своевременное сервис даст инструменту дополнительный срок высококачественной службы.

Круг отрезной и круг шлифовальный имеют широкий диапазон внедрения, а сами круги эффективны и ординарны в применении

Ножики отличаются количеством зубьев, также материалом производства. Но самый главный вопрос – это травка по которой мы будем работать.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

Цепь не должна двигаться на холостом ходу.
Мотор работает плавно.
При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Регулировка Карбюратора Бензопилы Хускварна 137

Как верно отрегулировать карбюратор на бензопиле своими руками «Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем движкам внутреннего сгорания.

Сейчас побеседуем о том, как отрегулировать карбюратор на бензопиле. Вообщем, такая процедура проводится время от времени. Заводская настройка — это самый наилучший и высококачественный вариант. Но, по мере надобности её делают средством регулировки особых винтов. Разберёмся, как отстроить своими руками:

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

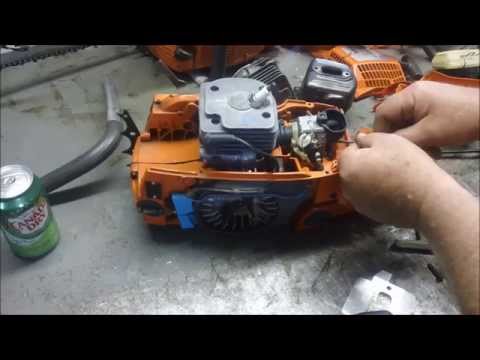

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Винт настройки холостого хода может обозначаться у разных производителей, разными буквами. Например, Хускварна (Husqvarna) и Партнёр (Partner) обозначают латинской буквой «T», а другой известный производитель Штиль (Stihl), использует буквы «LA».

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Как правильно отрегулировать

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

Настройка зажигания после регулировки карбюратора

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

Регулировка карбюратора бензопилы

Большинство бензопил имеет на карбюраторе три регулировочных винта. По порядку о каждом:

T -Винт холостого хода. Винт холостого хода отвечает за положение дроссельной заслонки,когда рукоятка «газа» полностью отпущена. Если дроссельная заслонка недостаточно открыта, то двигатель будет глохнуть при отпущенной рукоятке так как заслонка перекроет подачу топливной смеси. В случае же если дроссельная заслонка будет открыта на большую величину чем положено, то тогда цепь будет вращаться, что категорически запрещается техникой безопасности при работе с бензопилой.
L-Винт регулировки низких оборотов. Данный винт регулирует количество топлива в топливной смеси при работе бензопилы на холостом ходу. Если количество топлива будет большим, то двигатель будет глохнуть под нагрузкой, если топлива будет недостаточно то в результате — перегрев двигателя, задиры и так далее…
H-Винт регулировки высоких оборотов. Отвечает за количество топлива в смеси при работе бензопилы. Если данная регулировка настроена на большее количество топлива, то двигатель работает «неприемисто» и дымит, а если на меньшее, то получаем слишком высокие обороты и перегрев.

Регулировка карбюратора пошагово

Проверяем состояние воздушного фильтра. Снимаем его и или прочищаем или меняем. В случае если воздушный фильтр забит грязью и опилками работа бензопилы нормальной не будет.
Проверяем состояние глушителя. Он должен быть чистым и незабитым. Подробнее о чистке глушителя ТУТ.
Перед тем как начать регулировку карбюратора стоит залить топливный бак не менее чем на половину.
Если бензопила способна запуститься, то ей стоит дать поработать несколько минут чтобы она прогрелась. Если регулировку проводить «на холодную», то смесь будет переобогащенной после прогрева.
Начинать регулировку необходимо с регулировки оборотов холостого хода-винт L. Крайне желательно иметь тахометр, тогда ориентируемся на 2700 оборотов/минуту. Если нет, то нам надо найти самые высокие обороты на холостом ходу. При этом цепь вращаться не должна!!! Если она все же крутится (цепь конечно, а не Земля), то добиваемся ее остановки вращением винта T. Звук работы бензопилы должен быть как при прослушивании файла ниже.https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-на-холостом-ходу.wav
Регулируем высокие обороты- винт H. Если мы его вращаем по часовой то обороты будут возрастать, а если против часовой- падать. Закручиваем его до тех пор пока не появятся провалы в зажигании. После этого выворачиваем его примерно на одну пятую оборота. Звук бензопилы при работе на максимальных оборотах должен быть таким как при прослушивании файла ниже.https://benzopilatut.ru/wp-content/uploads/2016/01/Бензопила-максимальные-обороты.wav
Проверяем как бензопила набирает обороты. Она должна набирать их ровно и быстро. Если обороты растут медленно, то чуть выворачиваем винт L.

Помните, что оптимальная регулировка карбюратора это:

Максимально возможный ресурс бензопилы
Оптимальный расход топлива
Хорошая производительность

Отвертка для регулировки карбюратора хускварна

Регулировка углеводов бензопилой Husqvarna

Как и все другие пилы, у husqvarna такой же алгоритм настройки углерода. Поэтому инструкции будут актуальны для других инструментов и моделей бензопил, таких как Husqvarna 142, 236.

Перед началом работы убедитесь, что воздушный фильтр чист и все остальные компоненты работают нормально. Подача топлива в поплавковую камеру должна работать без перебоев, и система зажигания настроена правильно и имеет новую свечу зажигания.

Сброс углеводов до заводских настроек. Делайте это с остановленным двигателем.
Теперь вы можете запустить двигатель и обязательно прогреть его на несколько минут. Регулировка карбюратора XX Husqvarna 137 осуществляется только на прогретом двигателе.
Поворачивая винт L по часовой стрелке, установите максимальную частоту вращения коленчатого вала, затем поверните на четверть оборота назад. Используйте винт T, чтобы отрегулировать скорость коленчатого вала, чтобы цепь не вращалась. Он не должен двигаться без нажатия на педаль газа.
Теперь вам нужно установить максимальную скорость и мощность. Достаточно подключить тахометр к системе зажигания и установить максимально возможную скорость с помощью акселератора. Сравните их с паспортными данными. Если они отличаются, открутите или затяните винт H. Изменяя диапазон, вы можете создать ограничения для эффективной работы пилы и продления срока службы двигателя.

READ Как Правильно Отрегулировать Карбюратор На Бензопиле

На что стоит обратить внимание?

После завершения регулировки карбюратора Husqvarna необходимо убедиться, что двигатель стабилен и пила легко поднимается и замедляется до необходимой скорости. Вращение холостого хода считается ненормальным, поэтому необходимо перенастроить его соединение с муфтой с помощью винта H.

Помните, что устройство не настроено сразу: вам придется подождать некоторое время, так как бензопила Husqvarna не реагирует сразу на изменение положения винтов. Это время может составлять от 5 до 15 секунд. Таблица не прописывает это время, поэтому вы можете узнать только экспериментально.

Если во время регулировки появляется большое количество дыма, необходимо регулировать расход топливно-масляной смеси. Для этого поверните винт L.

Каковы заводские настройки карбюратора бензопилы Husqvarna?

Для запуска бензопилы, даже если она установлена неправильно, используются заводские настройки винтов H и L. Большинство бензопил Husqvarna можно запустить, открутив оба винта ровно на полтора оборота. Только после этого положение гребных винтов может быть изменено для достижения необходимого расхода топлива и максимальной эффективности. XX также регулируется после этих манипуляций.

Если у вас все еще есть вопросы по настройке карбюратора для бензопилы Husqvarna 137 и других моделей этой линейки. я рекомендую посмотреть это видео:

Инструкция по эксплуатации

Предлагаем к рассмотрению полную версию эксплуатационной инструкции к цепной бензопиле Husqvarna 137: Ваш браузер не поддерживает фреймы

Для чего нужно руководство:

Знакомит новоявленного владельца техники со строением и основными особенностями инструмента.
Показывает мощностные характеристики инструмента.
Перечисляет полную комплектацию бензопилы “Хускварна”.
Представляет таблицу обслуживающих работ со всеми сроками.
Помогает выявить неполадки, понять причину их возникновения и позволяет самостоятельно их устранить.
Описывает способы настройки карбюратора.

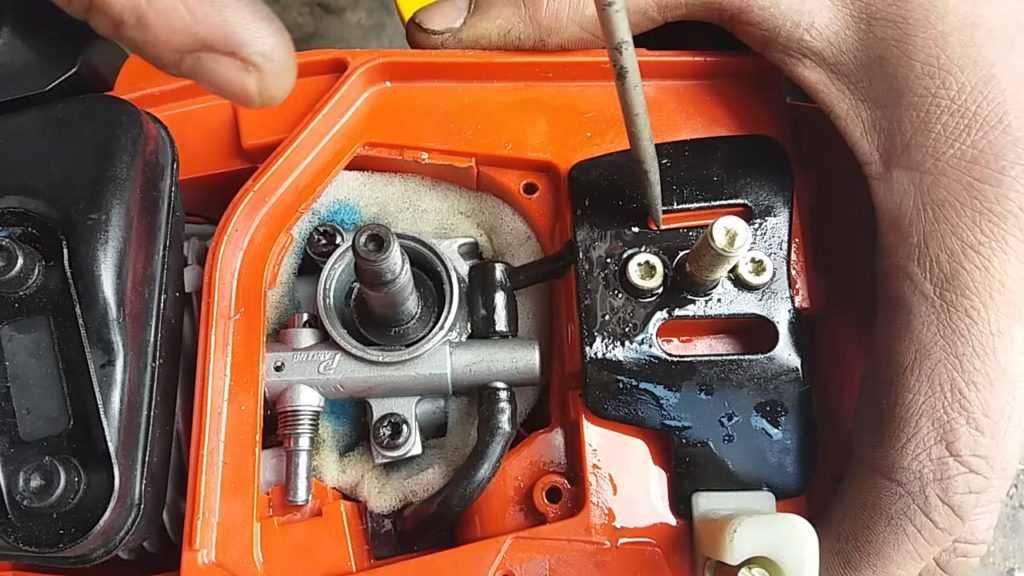

Рассказывает как правильно отрегулировать подачу масла.
Учит основным принципам работы с бензопилой.
Особое внимание уделяется безопасности при работе и во время обслуживания инструмента.
Представляет этапы подготовки к запуску цепной пилы.
Знакомит с особенностями обкаточного периода.
Описывает алгоритм запуска бензопилы Husqvarna 137.
Поясняет процедуру приготовления топливной смеси для данной модели цепной бензопилы.

Устройство бензопилы Husqvarna

Меры безопасности при работе бензопилой:

Не разбирать пилу с включенным двигателем и подсоединенным высоковольтным проводом.
Запрещено приступать к распиловочным или обслуживающим работам, не изучив устройство бензопилы “Хускварна” 137 (где находится сапун, поршневая группа, редуктор и т. д., а также какую функции, какие они выполняют).
Запрещается работать с бензопилой без использования средств индивидуальной защиты (роба, перчатки, защитные очки, беруши, спецобувь).
Запрещается заводить пилу и с ней работать в закрытом помещении.
Запрещается курить вблизи работающей пилы.
Запрещено производить заправку бензопилы непосредственно в месте проведения распиловочных работ.
Не приступать к работе, не изучив методы и приемы пиления бензоинструментом.
Запрещено пилить концом шины — это неминуемо приводит к возникновению отдачи.
Необходимо обеспечить полное отсутствие посторонних вблизи участка, где ведутся распиловочные работы.

Регулировка Карбюратора Бензопилы Хускварна 137

Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».

Из этой статьи вы узнаете:

Принцип работы карбюратора пилы (обобщённо):

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

Признаки и причины плохой нестабильной работы

Признаки нарушений функционирования карбюратора бензопилы:

Движок плохо заводится и стремительно глохнет. Вероятная причина: обеднённая смесь.
Чрезмерное (больше нормы) потребление горючего. Не считая того, насыщенные (больше обыденного) выхлопы. Вероятная причина: сверхнасыщенная смесь.
Движок не желает работать вообщем. Предпосылки тут две: нет бензина (засорился топливный жиклёр) либо нет искры (неисправна свеча, обрыв высоковольтного провода либо выход из строя электрического блока).

Сам по для себя сбой опций бывает изредка и предпосылки, обычно, последующие:

Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Вероятная причина: неаккуратное прикосновение, попытка грубой регулировки либо сильные наружные вибрации.
Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Подумайте о ремонте ДВС или замене пилы.
Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. д. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.

Регулировка карбюратора своими руками

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора

набензопиле с помощу трех винтов THL.

Регулировка карбюратора. Хускварна 137-142 АнтиРег!

Харэ кормить китайцев и жлобов. Разбирать и чистить карбюратор

,менять пересохшие диафрагмы ,крутить и.

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Как правильно отрегулировать

Порядок регулировки карбюратора на бензопиле Хускварна следующий:

Прогреваем в течение 5 минут.
Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.

Настройка зажигания после регулировки карбюратора

Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в нормальной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна может оказаться бесполезной и потребуется замена либо этого узла, либо уже элементов двигателя, пострадавших от продолжительных тепловых либо механических нагрузок. Поэтому, как только пила показала первые отклонения, следует немедленно производить ремонт в виде несложных регулировочных действий. В числе таких изменений в работе отметим:

Бензопила слишком медленно разгоняется;
Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
Мотор часто глохнет;
В работе цепной пилы слышен сильный шум;
Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

https://youtube. com/watch?v=-0RFpPdD6Js

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Хускварна 142 Нет Холостого Хода

Ремонт бензопилы Хускварна 142

Имеется бензопила Хускварна 142 с 15 родной шиной, замыслил установить 16, чревато ли это серьёзным падением мощности?

Продать переставьте. 142-я стащит. Не в такой степени уж намного длиннее. Попытайтесь рукою покрутить цепь на 15-й на 16-й шине. Разница и будет разыскиваемым превышением нагрузки. Не нужно пилить 16-й шиной то, что нельзя распилить 15-й (по толщине дерева).

Подскажите, как настроить карбюратор. Про отверстие с боковой стороны знаю, однако почему-либо ничего не настраивается. На холостых оборотах незначительно цепь движется.

Попытайтесь понемногу выкручивать винт L и газовать. Поможет. Только чем бы? Там трубочка пластмассовая нужна, чтоб на винт натянуть и крутить. шлица под отвёртку на винте нет.

Трудности с топливной системой, подскажите, как отремонтировать?

Демонтируем карбюратор, позже стойку карбюратора и трубки эти в это время тут. меж стойкой и цилиндром трубка побольше чёрная. это т.наз. колено на сленге механиков, это как буд-то канал для топливо-воздушной консистенции, а совсем рядом с его помощью шириной с карандаш и длиной мм 20 зелёненькая трубочка. это импульсный. Сняли Вы воздушный фильтр и его основание, потом, открутив две шпильки и удалив железную опору (угольник таковой), демонтировали карбюратор. А шпильки были ввёрнуты в огромную пластмассовую опору карбюратора. Необходимо её снимать. Поглядите очами то место, где выходит топливный шланг из бензобака. не передавлен ли он. Именно стойка карбюратора его немного и пережимает, бывает. Потом, отвернув два соответственных крепёжных винта от корпуса, демонтируйте стойку. В это время за ней и увидите зелёненькую и чёрную трубки. Если стойку не снять, их видно очень плохо. По большой трубке идёт топливо-воздушная смесь из карбюратора в движок. Если порвана либо неплотно посиживает на ниппелях, будет подсос воздуха, естественно. обеднение консистенции с полными вытекающими. Через небольшую качает топливный насос карбюратора. В смысле. в картере то давление, то разрежение, вот за счёт их и работает мембранный насос. Если порвана. не будет качать вообщем либо будет нехватка горючего. В начале. не заведём, во 2-м. обеднение консистенции с полными вытекающими.

Желаю поменять всю режущую гарнитуру (звезду, шину, цепь) на бензопиле Husqvarna 142. Порекомендуйте шину какой длинны лучше поставить: 13 иначе говоря 15 дюймов (древняя 15 дюймов / 38см)? Просто недлинной шиной не приходилось работать.

Нужную длину шины для комфортабельной работы сможете найти только Вы сами из параметров специфичности выполняемых пилой задач. поперечник распиливаемого материала, стеснённость критерий работы, необходимость пиления в недоступных местах, когда нереально пилу поднести впритирку к распиливаемому материалу и приходится пилить чуть доставая до него практически кончиком шины, к примеру, по мере надобности отпилить какую то одну определенную ветку на дереве находящуюся меж других ветвей так, чтоб эти другие ветки не пострадали. Достоинства более длинноватой шины. большая возможность, что получится выполнить задачку по пилению в схожих недоступных местах, возможность пиления древесной породы большей толщины. Достоинства недлинной шины. большая манёвренность обстановке ограниченного места, наименьший вес, более четкий рез в особенности концом шины, большая безопасность работы, проще совладать с отдачей при оборотном ударе, в случае обрыва либо соскальзывания цепи меньше размеры зоны поражения таковой цепью. С учётом того, что имеется Другой более мощная пила, лично я избрал бы более маленькую шину, другими словами мне поближе вариант, когда пилы дополняют способности друг дружку, а не дублируют их хотя бы частично. Когда, если не ошибаюсь, у пилы Хускварна два варианта пильной гарнитуры, предусмотренных производителем, с шагом 0,325 и 3/8 на 1,3 мм. Шаг 0,325 даёт более незапятнанный рез, наименьшую вибрацию. Шаг 3/8 Пикко. огромную производительность, наименьшую отдачу при оборотном ударе (в особенности с использованием цепей с уменьшенной отдачей), обширнее ассортимент имеющихся продаются типов цепей. Для этой цели шага чаще всего встречаем продаются шины длиной 14 и 16, незначительно пореже попадаются на 12.

Как отрегулировать карбюратор на бензопиле Хускварна 365

Для регулировки Walbro HD 6B на корпусе карбюратора имеется три винта:

L –регулировка низких оборотов;
H –регулировка высоких оборотов;
T –регулировка холостого хода.

Алгоритм точной регулировки карбюратора следующий:

Настраиваем жиклер L. Пробуем найти максимальные обороты двигателя поворотом винта L по часовой стрелке или против (для более точного определения необходимо воспользоваться электронным тахометром). Когда нужные обороты будут найдены, отворачиваем винт L на 1/4 оборота.
Настраиваем холостые обороты двигателя винтом T. Поворачивая винт T, находим рекомендуемые производителем холостые обороты – 2700 об/мин. Когда обороты найдены, отворачиваем винт T до тех пор, пока цепь не перестанет вращаться. Необходимо добиться такого режима, когда двигатель из любого положения начинает работать плавно, а при отпускании дросселя цепь перестает вращаться.
Настраиваем жиклер H. Поворачиваем винт H до упора и отворачиваем на 1/4 оборота. Даем пиле поработать на максимальных оборотах в течение 10 сек. Следим за характером звука. Если пила на полных оборотах свистит — смесь слишком бедная. В этом случае винт H необходимо открутить еще на 1/4 оборота. При верной настройке бензопила на высоких оборотах слегка «четверит» (звук выхлопа похож на звук четырехтактного двигателя). Если же пила сильно «четверит» и сильно дымит, то смесь слишком богатая. В этом случае винт H необходимо немного закрутить. Крутим винт H до тех пор, пока не добьемся правильного звука двигателя.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. Как почистить глушитель на триммере хускварна хускварна 128r регулировка карбюратора. С этим элементом чаше всего две задачи:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

Как понять, что все сделано правильно

Устройство бензопилы Хускварна 365

Бензопила Husqvarna 365 оборудована надежным 2-тактным бензиновым ДВС, объемом цилиндра 65,1 см3. За счет такого объема, мотор инструмента способен выдавать порядка 3,5 кВт при скорости вращения 12500 об/мин. Это дает возможность использовать для работы с пилой шины, длиной более 18 «. Для снижения компрессии внутри цилиндра модель оборудована долговечным декомпрессионным клапаном.

За охлаждение двигателя отвечает фирменная система принудительной подачи воздуха Air Injection. За счет центробежного движения потоки воздуха эффективно охлаждают все внутренние детали ДВС, повышая выносливость мотора при работе в жаркую погоду.

Для быстро и плавного запуска модели производитель предусмотрел фирменный стартер, оснащенный фирменной системой Smart Start. Она дает возможность уменьшить сопротивление троса на 30 %.

Бензопила Husqvarna 365 оборудована современным картером, для производства которого используется сплав алюминия и магния. Это повышает прочность элемента и делает его более выносливым при работе на высоких оборотах.

За распиливание древесины отвечает шина и пильная цепь. Для смазки цепи в устройстве инструмента предусмотрен износостойкий масляный насос. Он автоматически регулирует количество подаваемого масла, что дает возможность экономить расходные материалы.

Для быстрой регулировки натяжения цепи в боковой части бензопилы Хускварна установлен отдельный винт. Он дает возможность натянуть или ослабить цепь без использования инструментов.

Чтобы облегчить использование бензопилы производитель оборудовал модель эргономичной рукояткой, расположенной под углом. Это делает использование инструмента более удобным при работе на большой высоте.

Запчасти модели помещены в надежный пластиковый корпус, изготовленный из многослойных полимеров. Корпус способен выдерживать падения с небольшой высоты и удары от твердые посторонние предметы.

Как отрегулировать карбюратор на бензокосе

Перед регулировкой необходимо тщательно прочистить фильтры согласно техническому обслуживанию в инструкции.

Дальнейшая настройка карбюратора бензокосы своими руками

выполняется регулировочными винтами. Всего их три:

Правый (L)

– регулировка топливной смеси для низких оборотов.

Нужно найти максимальные обороты на холостом ходу. Для этого неспешно выворачивают винт (L) вправо и влево.

KEY-DOP

Для регулировки поворачивают винт на четверть оборота обязательно против часовой стрелки.

Нижний (T)

– отвечает за регулировку двигателя на холостом ходу.

по часовой стрелке – увеличение;
против часовой – уменьшение.

Для правильной регулировки именно холостого хода характерно:

устойчивая работа холодного двигателя;
не завышенные обороты горячего двигателя;
для триммерной головки большой запас оборотов;
устойчивая работа двигателя при смене положения (резкое подъем или спуск ножа).

Левый (Н)

– регулировка смеси на высоких оборотах. (Винт настраивают последним).

От левого винта (Н) зависит общая регулировка максимальных оборотов, мощности двигателя, температуры и расхода бензина.

Настройка карбюратор бензокосы с последним винтом выполняется так:

Открыть дроссель на полную , при этом выдать полный газ. Поворачивать винт по часовой до тех пор, пока не упадут обороты (в этом случае ориентируют на слух).
Повернуть винт как можно медленнее против часовой до неровной работы двигателя.
Затем обратно повернуть совсем немного, едва услышав стабильную, ровную работу.

Регулировку карбюратора бензокосы

можно сделать своими руками

Бензокосы, как и весь бензоинструмент для сада, не является сложной в обслуживании техникой. Чинить, настраивать без помощи других можно и необходимо. Например, регулировка карбюратора бензокосы своими руками

– дело 5 минут.

Карбюратор от бензокосы — это узел в системе питания. Хускварна 125r настройка карбюратора без чистка карбюратора триммера. В нем, как и всех карбюраторах, идет процесс смешивания воздуха и горючего (бензина) для предстоящей подачи в двигательные цилиндры.

В данном процессе главное – верная пропорция горючего и воздуха, зачем и регулируют карбюратор.

Ремонтируем бензокосу Husqvarna 128R

Решил написать про косу Husqvarna 128R пару строк. Купил данный инструмент 2 года назад. Ну думаю, инструмент именитый, буду косить и косить. Нагружал не сильно 18 соток плюс вокруг участка.

Работал с ней в режиме: бак истратил — дал 20 минут остыть. За лето 3 -4 раза полный пробег по участку и окрестностям. Лил масло Husqvarna. Нарадоваться не мог, так как заводилась с пол пинка. В этом году перестала тянуть и плохо заводилась. Я даже перестал особо ей пользоваться, так как предположил, что нечего не вечно и , возможно она уже устала от меня. Может попробовать сделать своими руками, подумал я и пошёл за инструментом. Начну с чистки карбюратора , предположил я, и, не стал долго думать полез в недра бензокосы.

Первое, что сделал, это снял свечу вроде норм ,почистил, лучше заменить, но не было. Результат ноль-на холостых просто глохнет. Снимаю свечу и проверяю искру. Искра то есть , то нет. Начал прощупывать и экспериментировать. Оказалось наконечник высоковольтного провода просто отвалился. Ну думаю, новый провод искать не хочется, время и деньги надо же косить. Припаял жилу высоковольтного провода к наконечнику, собираю, предвкушая победу. но воз и ныне там. Возможно, в повреждённом проводе проскакивала искра и сильно на работу не влияла. Разбираю опять, чтобы снять и почистить карбюратор бензокосы, а он просто болтается. От вибрации просто открутился. Получается при наборе оборотов воздух поступал в щель, обеднял и без того уже бедную смесь бензина и задыхался, а на холостых кое как тарахтел. Вот вам и качество американское, собранное в китае. Вот эти болты под звёздочку.

При разборе понадобиться отвёртка под сменные наконечники, наконечник звёздочка и шестигранник. Разбирается геморойно. Но видимо это залог надёжности. Внимательно и неторопливо всё получиться.

Камера воздушного фильтра. Фильтр промыл в керосине. Стал как новый. После чего его необходимо «увлажнить» в любом масле. Сборку косы описывать не буду. Главное не растерять болты и не перепутать их. Болты разные с мелкой и крупной резьбой. Крупная в пластик. Мелкая на металл. На весь ремонт ушло около 2 часов. Успехов!

Настройка карбюратора бензопилы Husqvarna. Ремонта бензопил разных марок.

Система очистки воздуха: 1 — крышка закрывающая фильтр тонкой очистки, 2 — фильтр тонкой очистки, 3 — крышка закрывающая фильтр грубой очистки, 4 — фильтр грубой очистки (его может не быть)… Разрегулированность карбюратора устраняется его регулировкой. Обычно это делается с помощью трех винтов — максимальных и минимальных оборотов и винта холостого хода.
Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов) — чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора.

Пример регулировки карбюратора бензопилы смотрите в статье… Работа бензопилой… Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр — сетку, а заодно проверить и целостность мембраны.

Карбюратор — одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.

За 5 лет бензопилы штиль набрали огромную популярность, как среди лесорубов и дачников, так среди персонала, который убирает деревья в городах. Это и понятно, ведь стоят эти бензопилы копейки, потому что производятся где-то рядом с Китаем.

Из-за их дешевизны часто возникают поломки, которые, как правило, по гарантии уже устранять не будут (это просто не выгодно магазинам). Поэтому штиль приходится ремонтировать своими руками. Сейчас мы узнаем, как это делать. Речь пойдет о бензопилах (с двигателем внутреннего сгорания).

ремонтируем штиль своими руками

Для начала нужно определить тип поломки, наиболее частые из них:

    Порвалась цепь
    Не заводится
    Заводиться, но глохнет
    Заводиться, но не работает на полную мощность.

Если с первым пунктом все понятно (нужно заменить цепь). То на остальных пунктах стоит остановиться подробней. Бензопила штиль не заводится.

Причин может быть очень много. Во первых проверьте уровень топлива, если все ок – проверяйте пусковой механизм. Если и с ним все отлично – стоит проверить свечу. Для её проверки выкрутите, и посмотрите на неё. Классификацию неисправности свечей можно найти в интернете. Вкратце – свеча должна иметь зазор, необходимый для нормальной работы штиля.

Посмотрите мокрая свеча или сухая. Если на свече нет признаков топлива – то скорей всего проблема в карбюраторе, и он чем то забился. Его необходимо снять и прочистить. После чистки карбюратора и установки новой свечи все по-прежнему плохо? Тогда нужно смотреть ЦПГ.
ЦПГ – это цилиндропоршневая группа, то, благодаря чему пила работает. Конструкция двигателя stihl очень напоминает двигатель скутера. Поэтому там нет ничего сложного. Открутите 4 болта, головки цилиндра. И аккуратно вытащите сам цилиндр, внутри которого установлен поршень. Если ваш поршень имеет характерные задиры, либо сколы – его нужно менять. То же самое с цилиндром – если внутри вы видите задиры, или царапины – его тоже под замену (либо на расточку, под ремонтный размер).

Так же причиной выхода из строя могут послужить поршневые кольца. Проверьте их состояние. Они должны свободно, но плотно облегая поршень сидеть на нем. Вставьте поршень в цилиндр и покачайте его за верхнюю точку – он не должен болтаться – если он болтается, значит, он сносился, и не будет выдавать вам хорошей компрессии.

Вот думаю и всё. Это основные моменты. Пожалуйста, задавайте свои вопросы в комментариях, я очень рад буду помочь вам в ремонте бензопилы штиль. Только очень прошу – описывайте свою проблему более подробно, а не то, что *просто не заводиться*. Для начала разберите её, проверьте возможные неисправности, а затем задайте конкретный вопрос.

Бензопила Husqvarna 340Е

Продукция фирмы Husqvarna (Хускварна) занимает лидирующие позиции на рынке садовой техники в Украине. Надежность, комфорт и простота в обслуживании, — вот основные характеристики любой бензопилы Husqvarna (Хускварна). Для того чтоб максимально продлить срок эксплуатации бензопилы, нужно внимательно изучить инструкцию по эксплуатации, а также вовремя делать техническое обслуживание бензопилы. Сложный ремонт бензопилы Husqvarna (Хускварна) лучше проводить в квалифицированном сервисном центре. Незначительный ремонт бензопилы можно сделать своими руками, используя специальную литературу по диагностике и устранению неисправностей бензопил. Если Вам необходимо купить запчасти для бензопилы Husqvarna (Хускварна), консультанты нашего магазина помогут подобрать нужные запчасти и дать профессиональную консультацию.

Бензопила Husqvarna 340E – простая и удобная бензопила, рассчитанная на использование неполный рабочий день. Кованый трехсекционный коленчатый вал увеличивает срок службы бензопилы. Мотор изолирован стальными пружинами для поглощения вибрации. В режиме холостого хода насос не подает смазку на цепь. Система Easy Start позволяет сделать старт более легким. Как и в других моделях пил Husqvarna есть цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи, призванные повысить безопасность работы.

Бензопила Husqvarna 340E. Характеристика

Тип двигателя Бензиновый

Мощность двигателя, кВт (л.с.) 2.014 (2,7)

Объем двигателя, см3 40,8

Объем топливного бака, л. 0,50

Объем масляного бака, л. Фиксированный поток

Длина шины, см. 33-45

Шаг цепи, дюймов (мм) 0,325 (8,25)

Вес, кг 4,7

Параметры категории: Бензопилы
Мощность (л.с.)     2.7-3.5 л.с.
Длинна шины (см.)     35-40 см.
Вес (кг.)     3-4. 5 кг.
Страна производитель     Швеция
Гарантия (мес.)     12 мес.

Переборка бензопилы Партнёр-Partner

Бензопила ПАРТНЁР наверное самая простая и дешёвая пила своего класса. В ней гармонично сочетаются такие вещи как цена ,надёжность, качество и ремонтопригодность!

1 Ключом на 13 и снимаем брекер-боковую крышку бензопилы с ручным тормозом

2 Ослабляем цепь и снимаем её вместе с шиной.

3 Отвинчиваем верхнюю крышку бензопилы .

4 Снимаем сцепление и ведущую звёздочку оригинальным приспособлением под названием РУССКИЙ КЛЮЧ. Для этого берём зубило ,ставим на ребро сцепления и резким ударом молотка отворачиваем сцепление по часовой стрелке(у сцепления левая резьба).Снимаем большую шайбу сцепления, ведущую звёздочку, и маленькую упорную шайбу звёздочки. Все попытки зафиксировать поршень через свечное отверстие или отверстие глушителя как правило приводят к порче поршневой.

5 Отворачиваем крестовой отвёрткой два винта крепящих масленый насос . Вынимаем его из резинового уплотнителя, предварительно слив масло из масленого бака.

6 Отворачиваем головкой на 8 два болта глушителя и снимаем глушитель вместе с отражателем.

7 Торксом на 25 откручиваем крышку стартера.

8 Всё той же головкой на 8 отворачиваем гайки карбюратора и снимаем корпус воздушного фильтра, а за ним и карбюратор ,предварительно сняв два шланга и заглушив длинный шланг подходящего размера гвоздём. В моделях с тягой, вместо троса газа, одновременно со снятием карбюратора нужно выжать курок газа. Тогда карбюратор снимется без особых усилий.

9 Снимаем прокладку карбюратора и адаптора.

10 Отсоединяем высоковольтный провод и откручиваем свечу,

11 Снимаем блок зажигания-магнето открутив два самореза.

12 Поддев отвёрткой снимаем скобу-держатель проводов. Откручиваем винт верхнего амортизатора .

13 Переворачиваем пилу и головкой на 8 откручиваем четыре болта цилиндра , вытаскиваем их.

14 Внимаем поршневую.

15 Снимаем картер двигателя и протираем его тряпкой.

16 Вынимаем коленвал с поршнем и подшипниками из поршневой.

17 Откручиваем адаптор от цилиндра и аккуратно снимаем, помогая ножом чтобы не повредить прокладку между ними.

18 Аккуратно поддеваем стопорное кольцо поршня ,вытаскиваем палец и снимаем поршень.

19 Откручиваем гайку на 13 и лёгким ударом молотка по не полностью открученной гайке снимаем маховик .

20 С другой стороны колен вала снимаем пружину-привод масленого насоса ,поддев отвёрткой или съёмником. При обратном монтаже пружинка напрессовывается подходящей оправкой или за неимением оправки -обратной стороной свечного ключа.

21 Снимаем два сальника подшипника ,проверяем сепаратор и проверяем на люфт.

22 Осматриваем снятые детали. Поршневая должна быть без видимых задиров, а адаптор без трещин.

23 Сборку производим в обратном порядке .

24 Поршень, при постановке на место, располагаем замком в сторону карбюратора. В противном случае кольцо сломается и заклинит поршневую.

25 Слегка растянув ,одеваем компрессионное кольцо на поршень .

26 Прикручиваем к цилиндру адаптор, предварительно промазав прокладку тонким(!) слоем силиконового герметика.

27 Лёгким покачиванием ,прижав замок поршневого кольца к цилиндру, вставляем поршень предварительно смазав его маслом для бензина.

28 При сборке двигателя, смазываем тонким слоем красного или чёрного силиконового герметика, картер двигателя. Располагаем подшипник-сальник тем-же образом как он и стоял до снятия(по отпечаткам на резине).

29 Собираем всё остальное .При определённом навыке вся процедура составляет что-то около часа.

30 Регулировка карбюратора начинается полутора — двух оборотов то есть снимаете две заглушки, делаете на винтах пропилы под отвёртку(если их там нет) , закручиваете винты до упора ,а потом откручиваете. Дальше заводите пилу и на слух подбираете наилучший режим работы-без провалов и с максимальной мощностью. Если карбюратор хороший то дальнейшая регулировка происходит не более половины оборота в одну или другую сторону у каждого болта.

Зубчатый упор в комплект поставки не входит
Характеристики:

Нагнетание воздуха
Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа.
Легче запускается
Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана
Простота в работе
Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации.
Принцип двух масс
Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами. Независимая антивибрационная система.
Бесперебойное функционирование
Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы.
Трехсекционный коленчатый вал
Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Преимущества:

Лёгкий старт

Лучший захват
Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос
Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон
Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка
Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Объём цилиндра см. куб. 40,8
Максимальная мощность кВт/л. с. 2,0/2,7
Скорость холостого хода об/мин 2700
Оборотов в минуту при максимальной мощности об/мин 9000
Рекомендуемая максимальная скорость об/мин 12500
Диаметр цилиндра мм 40.0
Ход поршня мм 32.5
Система зажигания SEM AM50
Зазор модуля зажигания мм 0.3
Свеча зажигания NGK BPMR7A
Зазор электрода свечи мм 0.5
Тип карбюратора HDA154CРегулировка карбюратора бензопилы Husqvarna , H / L 1 / 1
Объем топливного бака л 0.5
Объем масляного бака л 0.25
Тип масляного насоса фиксированный поток
Шаг цепи 1 дюймов .325
Рекомендуемая длина шины см 33-45
Скорость цепи при максимальной мощности м/с 17.3
Уровень звука dB(A 100.5 )
Уровень шума, LWA dB(A) 113
Вибрация, передняя/задняя рукоятка м/с² 2.8 / 2.8
Масса без пильного аппарата кг 4.7
Размер упаковки Д х Ш х В см 48×26,5×34,5
Размер палеты см 120x100x222
Количество в палете 60

Инструмент для регулировки карбюратора бензопилы хускварна

Содержание

1 Устройство карбюратора бензопилы
2 Нужна ли разборка
3 Основные регулировочные винты
4 Правила регулировки
5 Устранение сбоев в работе
6 В каких случаях карбюратор бензопилы Хускварна требует регулировки
7 Устройство и принцип работы карбюратора Хускварна
- 7. 1 Читайте так же
8 Инструменты необходимые для проведения работ
9 Самодельный инструмент для настройки карбюратора БК Хускварна
10 Регулировка карбюратора мотокосы Husqvarna 125, 128
11 Алгоритм и описание настройки карбюратора Хускварна
12 Нюансы регулировки
- 12.1 Читайте так же
13 Заводские настройки
14 Ремонт карбюратора своими руками
15 Вывод

Где в Смоленске можно купить ключ для регулировки карбюратора бензопилы Husqvarna? Сколько он примерно будет стоить?

Да действительно, если потерять родной ключ для регулировки, который поставлялся с бензопилой в комплекте, то можно обрести себе достаточно серьёзную проблему.

Так как именитые производители очень любят использовать для обслуживания своей техники спецключи и на ряду с другими агрегатами широкого потребления, где регулировки производятся простыми отвёртками или шестигранниками Хуса может просто поразить своей выдумкой — например такой вариант!

Причём заменить его, чем нибудь подручным вряд ли получится, да и объяснить на пальцах как он выглядит тоже!

Вывод один брать бензопилу и ехать в сервисный центр, там вам его подберут и продадут!

В Смоленске представителей имеющих фирменные комплектующие несколько вот адреса.

По поводу цены, то скажу сразу весьма и весьма не дёшево, так как спецключи для того и существуют, чтоб крутили, что то особенное и ценное, поэтому по сегодняшним ценам примерно 8-10 баксов (конечно по курсу) придётся отсчитать!

Двигатель внутреннего сгорания бензопилы требует особого внимания ввиду жёстких условий эксплуатации, и в особенности это касается карбюратора. Без периодического обслуживания ни одна моторная система не прослужит долго. Сегодня мы расскажем о процессе регулировки и устранения различных сбоев в работе.

Устройство карбюратора бензопилы

Для самостоятельной регулировки карбюратора бензопилы не нужно быть профессиональным мотор-техником. Однако заучить некоторые аспекты работы карбюратора, касающиеся процесса подготовки топливной смеси, всё же придётся.

Подавляющее большинство бензопил комплектуются карбюраторами Walbro китайского производства. В устройстве своём они просты, если не сказать примитивны. Имеется моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Устройство карбюратора Walbro: 1 — входной топливный штуцер; 2 — импульсный канал мембранного насоса; 3 — впускной клапан; 4 — мембрана топливного насоса; 5 — выпускной клапан; 6 — фильтрующая сетка; 7 — воздушная заслонка; 8 — дроссельная заслонка; 9 — топливный канал; 10 — винт регулировки холостого хода; 11 — игла; 12 — жиклёры холостого хода; 13 — управляющая мембрана; 14 — топливная камера; 15 — главный жиклёр; 16 — диффузор; 17 — главный регулировочный винт

Вся магия подготовки топлива происходит в скрытых каналах и камере мембранного насоса. При повороте дроссельной заслонки сечение канала, по которому ведётся впрыск топлива в смесительную камеру, немного увеличивается и горючее поступает в большем объёме. При этом карбюратор имеет два своего рода вентиля: для подачи на малых и высоких оборотах. При смене положения дроссельной заслонки проток топлива меняется пропорционально между этими двумя вентилями.

Необходимость такого устройства в том, что на холостом ходу и под нагрузкой качество смеси должно быть разным. При этом канал, через который горючее подаётся в смеситель на холостых оборотах, не перекрывается полностью при разгоне двигателя и наоборот — канал максимальных оборотов немного подтравливает на холостом ходу.

Нужна ли разборка

Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.

Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.

При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10. 1/20 оборота.

Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.

Основные регулировочные винты

Органов для регулировки карбюратора всего три, это шунтированные пружинами винты под плоскую отвёртку. Внизу расположена пара винтов, слева L, справа — H. Чуть выше находится винт T (или S). Итак, вот для чего они предназначены:

Винт L — это есть тот самый вентиль, регулирующий сечение топливного канала при работе на низких оборотах.
Винт H, по аналогии с предыдущим — это регулятор протока канала для высоких оборотов.
Винт Т — это регулятор дроссельной заслонки. Он определяет её положение при полностью отпущенном рычаге акселератора.

Устройство первых двух регулировочных винтов крайне просто: на их конце имеются иглы, вставленные в золотники переменного сечения (конусы). Резьба у всех правая, поэтому закручивая винт по часовой стрелке, вы загоняете иглу глубже и снижаете проток. При вращении против часовой стрелки происходит прямо противоположное.

Таким образом регулируется качество смеси в разных режимах работы. Если содержание топлива увеличивается, бензин не успевает сгорать полностью и двигатель хуже развивает обороты. При обеднении смеси обороты, напротив, растут, а заодно увеличивается температура двигателя. Стоит отметить, что даже при затяжке винтов до упора проток обоих каналов не перекрывается полностью, разве только если имеет место засор.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота. Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

Бензопила очевидно не выдаёт положенной мощности при пилении.
У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Регулировка карбюратора бензопилы Хускварна

Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. Здесь давайте побеседуем, как отрегулировать карбюратор на бензопиле Хускварна.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее

В каких случаях карбюратор

бензопилы Хускварна требует регулировки

Заморочек, решением которых станет регулировка карбюратора, много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:

завышенные обороты холостого хода;
сильное дымление во время работы инструмента;
затруднённый пуск прохладного как еще его называют жаркого мотора;
отсутствие тяги и пониженные наибольшие обороты.

Это никак не полный перечень заморочек, решением которых бывает настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения капремонта мотора по другому в ходе планового ТО бензопилы.

Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.

Устройство и принцип работы карбюратора Хускварна

Для удачного проведения опции карбюратора бензопилы Хускварна следует знать его устройство и осознавать то, как он работает. Реальные нашему клиенту остается не в такой степени трудно, как может показаться.

Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, а кроме того диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.

Читайте так же

Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает при использовании воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, путем чего бензопила запускается намного легче, чем при условии, когда прохладный пуск проводится в обыкновенном режиме.

В работах карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко задачи во время работы пилы будут вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работах форсунки будут предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В данном варианте корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.

За настройку свойства и количества консистенции, ну и дополнительно количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

винт (L) – регулирует количество горючего работая в режиме низких и средних оборотов;
(H) – отвечает за тягу на больших оборотах и их количество;
(Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента работая в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, без определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции приводит для того, что движок закончит работать по другому работает некорректно, что приведет к его резвому износу либо даже заклиниванию.

Инструменты необходимые для проведения работ

Пока приступить к настройке карбюратора Хускварны, нужно позаботиться о наличии всего инструмента, который может понадобиться. Для проведения данного типа работ без помощи других, пригодится:

отвертка для регулировки винтов (H) и (L), её покупают в специализированных магазинах;

Самодельный инструмент для

настройки карбюратора БК Хускварна

Как отрегулировать карбюратор мотокосы Husqvarna 125, 128 (без тахометра) Артикул запчасти: 5450818-48.

Регулировка карбюратора мотокосы Husqvarna 125, 128

Триммер не набирал обороты, плевался консистенцией из карбюратора, ушло два денька чтобы осознать в чем причина.

Рядовая шлицевая отвертка для регулировки не подойдет, т. к. регулировочные винты на бензопилах Хускварна имеют различное сечение. Придется приобрести специальную, здесь особенность ремонта бензопил Хускварна, они создали что остается сделать нашему клиенту, чтоб пилу вы могли отремонтировать исключительно в спец сервисе Husqvarna.

Алгоритм и описание

настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Перед самой регулировкой, нужно провести полную диагностику пилы и удостоверится в том факте, что отсутствует затруднение подачи горючего и подсос воздуха в картер бензопилы. Также нужно убедиться в чистоте воздушного фильтра и по мере надобности поменять его на новый.

Порядок проведения работ последующий:

На заглушенной пиле инсталлируются заводские опции карбюратора Хускварна.
Делается пуск мотора и прогрев пилы за период нескольких минут.
С помощью вращения винта (L) по часовой стрелки, находится положение, когда движок развивает наибольшие обороты, затем винт нужно отвернуть на 1⁄4 назад. Если при всем этом цепь бензопилы крутится, то нужно уменьшить обороты холостого хода, методом корректировки положения винта (Т).
Последующий шаг, это корректировка мощности Хускварны на наибольших оборотах и корректировка их количества. Для этой цели тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после этого проверяются показания тахометра. Если значение наибольших оборотов отличается от наибольшего количества, рекомендованного производителем, то с помощью конфигурации положения винта (H) показания тахометра проводятся в норму.

Нюансы регулировки

Читайте так же

После проведения регулировки, бензопила должна просто набирать и сбрасывать обороты, размеренно работать на низких и больших оборотах. Если цепь пилы после проведения корректировки винтов управления карбюратором крутится на холостом ходу, это признак того, что настройка проведена некорректно и нужно откорректировать положение винта (Т).

Также, при регулировке карбюратора Хускварна стоит учесть время отклика бензопилы на вращение винтов. Опции изменяются не сходу, в течение 5, 10 секунд.

Один из характеристик некорректно проведенной регулировки, это сильное дымление во время работы пилы, что свидетельствует о большенном количестве горючего, поступающем в камеру сгорания. При появлении таковой ситуации, необходимо откорректировать положение винта (L).

Заводские настройки

Стандартные заводские опции карбюратора Хускварна, это положение винтов (Н) и (L), где исправная бензопила должна гарантированно запустится. Для инструментов Хускварна, это полтора оборота от на сто процентов закрученных винтов (Н) и (L). На протяжении регулировки, нужно поначалу установить винты в стандартное положение, потом запустить бензопилу и провести точную корректировку мощности, количества наибольших оборотов и оборотов холостого хода.

Ремонт карбюратора своими руками

Если в течении проведения работоспособной>> версии диагностики бензопилы Хускварна были обнаружены недостатки карбюратора, то некоторые можно убрать без воззвания в сервисный центр Husqvarna AB. К примеру, без помощи других есть вариант:

поменять прокладки под крышками главной камеры и топливного насоса;
очистить по другому поменять сетчатый фильтр;
поменять диафрагму иначе говоря игловатый клапан главной камеры;
убрать неисправности диафрагмы топливного насоса.

Прокладки, диафрагмы и игловатый клапан с коромыслом, найдете в ремкомплекте, который имеется для каждой модели карбюраторов бензопил Хускварна.

Также, при наличии определенного опыта, есть вариант попробовать вернуть неисправную клапан-форсунку, но гарантировать положительный итог при попытке восстановления форсунки нельзя, при её неисправности, отечественные изготовители советуют поменять карбюратор на сто процентов.

1-ое что нужно сделать, до того как снять карбюратор с Хускварны, это почистить пилу с помощью компрессора, т. к. грязюка может помешать высококачественному проведению ремонта. Дальше, необходимо вскрыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. Затем открутить винты крепления карбюратора.

Разобрать корпус карбюратора для проведения ремонта довольно легко. Крышка главной камеры удерживается 4-мя винтами, демонтировать которые можно с помощью обыкновенной отверти, крышка топливного насоса закреплена при использовании одной книги широкого винта.

Ниже представлено видео, посмотрев которое станет понятно, как конкретно можно отремонтировать карбюратор без воззвания в сервисный центр Husqvarna.

Вывод

Работу по настройке либо ремонту карбюратора на бензопилах компании Хускварна выполняется не имея определенного опыта. Если вы поставили цель сделать все возможное верно, нужно соблюдать метод и иметь малый набор инструментов. Также стоит заблаговременно оценить свои силы не рисковать, если вы совершенно ничего не осознаете в технике. Поверьте, время от времени лучше заплатить маленькую сумму мастеру, чем попортить инструмент самостоятельной регулировкой.

хаски 350 настроек карбюратора? | Форум лесоводов, бензопил и работ по дереву

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

У меня есть приятель, который дал мне 3 пилы Husky 350, которые не работали. У меня один из них заработал, но карбюратор нужно отрегулировать плохо. Какова заводская настройка для L и H? Это 1 аут или 1,5 … и т. д. Мне просто нужна хорошая отправная точка.
Спасибо,
Джон

КентаврG2
Зависимость от ArboristSite
15 января 2009 г.

Пока вы не снимете ограничители с игл, вы не сможете отрегулировать карбюратор, вставив иглы в гнезда и вывернув их на 1 или 1,5. Если пила будет работать, поверните винт LA или T или холостой ход достаточно далеко, чтобы цепь двигалась по шине. Затем поворачивайте иглу L внутрь или наружу до тех пор, пока цепь не будет двигаться по шине с максимально возможной скоростью. Нажмите на газ несколько раз, чтобы убедиться. Теперь поверните иглу L примерно на ¼ оборота против часовой стрелки (щепотку) и поверните винт LA против часовой стрелки, пока цепь не перестанет двигаться по шине. Это должно установить нижний конец пилы. Пила должна нормально разгоняться. Чтобы установить H или высокую скорость, вам понадобится тач. Если вышеуказанные регулировки не работают, вам нужно будет восстановить карбюратор, или у пилы более серьезные проблемы. Лучше всего это делать, зажав пилу в верстачных тисках.

джеммерт
Участник ArboristSite
15 января 2009 г.

15 января 2009 г.

Только что выехал в магазин проверить свою маленькую 350. Стрелка L стоит ровно на 1 и ¼ оборота (против часовой стрелки) от посадки. Спица H ровно на 1 и 1/8 оборота от сидящего. Если 1 и 1 на вашей пиле не доставляют вам радости, что-то еще не так.

CS-590 мгновенно заливается, когда я пытаюсь его запустить
Paul Bunions
18 сентября 2022 г.
Бензопила
Ответы
10
просмотров
440
22 сентября 2022 г.
Пол Буньонс
Husqvarna 350 регулировка карбюратора
Ларрипак
14 июня 2022 г.

Бензопила
2
Ответы
26
просмотров
1К
6 июля 2022 г.
KASH
Проблемы с Husky 266XP и 268XP
sandycb
7 сентября 2022 г.
Бензопила
Ответы
13
просмотров
305

7 сентября 2022 г.
баллистический пончик
Делиться:

Руководство по регулировке, снятию и установке карбюратора бензопил Husqvarna 435, 435E и 440E поможет при очистке, замене, осмотре и правильной эксплуатации карбюратора. Руководство по обслуживанию с подробным описанием процедур снятия и установки карбюратора с полными схемами, а также более полной информацией о ремонте бензопилы доступно для загрузки. Также Husqvarna и 435 , 435e и 440e Список деталей, руководство оператора и руководство по карбюратору Zama также доступны для просмотра или загрузки в формате PDF, который можно прочитать на любом устройстве или легко распечатать.
Смесительная трубка Вентури (B) содержит дроссельную заслонку, дроссельный клапан и форсунки диффузора. Здесь воздух смешивается с топливом, образуя топливно-воздушную смесь, которая может воспламениться от искры зажигания (см. рис. 23).
В насосном узле (С) топливо перекачивается из топливного бака в дозатор. Одна сторона диафрагмы насоса соединена с картером и пульсирует в такт изменениям давления в картере. Другая сторона диафрагмы нагнетает топливо (см. рис. 24).
(H) полностью закрыта. Это увеличивает разрежение в карбюраторе, так что топливо легче всасывается из всех жиклеров диффузора (D, E и F). Дроссельная заслонка (I) частично открыта. Вход дополнительного воздуха (J) закрыт (см. рис. 25).
Проверка давления должна выполняться при полностью собранном карбюраторе. Проверку всегда следует проводить после ремонта карбюратора, но ее также можно проводить для устранения неполадок перед разборкой карбюратора.
Утечка на
Ошибка с
Форсунки диффузора
Утечка в импульсной трубке Вентиляционное отверстие
на дозатор.
Игольчатый клапан Мембрана насоса
Диафрагма управления
При регулировке воздушный фильтр должен быть чистым, а крышка цилиндра должна быть установлена. Регулировка карбюратора с грязным воздушным фильтром приведет к слишком бедной топливной смеси при следующей очистке воздушного фильтра. Это может привести к серьезному повреждению двигателя.
У меня был 445 много лет, и мне пришлось заменить карбюратор, и теперь я переживаю припадки, настраивая его, чтобы он работал правильно. Я дошел до того, что пила набирала обороты, а затем умирала после заливки, и у меня возникли проблемы с дальнейшим продвижением. Доступна ли какая-либо окончательная процедура настройки в режиме онлайн?
Поскольку это новый карбюратор, я начал с того, что полностью закрутил винты H и L и выкрутил их каждый на один с четвертью оборота. Таким образом, пила загорается, а затем глохнет после заливки, что является улучшением по сравнению с тем, что раньше вообще отказывалось запускаться.
да, ваш лимит L слишком мал. Вам действительно не нужно прикасаться к винту L, но точная регулировка винта H повлияет на производительность. Я бы еще проверил топливные магистрали. Я думал, что это был мой карбюратор в моем 445, но оказалось, что мой топливозаборник был немного перекручен, проходя через кузов. Так же была трещина в самом низу.
кто-нибудь знает высокие и низкие настройки карбюратора для этой пилы. когда я пошел настраивать пилу, максимум был 1,5 витка, а минимум 1 виток. однако единственный сайт, на котором я смог найти какую-либо информацию, сказал, что максимальное значение должно быть 3, а минимальное — 1,5. если кто-нибудь знает, правильная ли это настройка, я хотел бы знать или знает правильную настройку. это подержанная пила, которую я только что получил, и все остальное проверено, но я просто не хочу ее высовывать. Спасибо, парни.
В большинстве случаев получается 1 1/2 на обоих, затем настраивайтесь оттуда. Нередко клапан L немного больше на некоторых новых пилах, потому что они имеют тенденцию переливаться при переходе с клапана L на клапан H. Он будет вязнуть, когда вы пытаетесь ускориться. 909:10 Я не уверен, какие обороты у этой пилы, я попытаюсь выяснить, но обычно я настраиваю на слух.
это тот же сайт, который я использовал, я просто сбросил его обратно к тому, что он пришел, так как я нервничаю из-за того, что слишком сильно его наклоняю. все, что вы можете узнать, было бы действительно полезно, хотя большое спасибо
Если он будет наклоняться, он будет на высокой стороне в WOT, если он мчится как банши на холостом ходу, то он слишком скудный, но я не сильно беспокоюсь о стороне L, получить переход от холостого хода к WOT гладкий, не допускайте гонок на холостом ходу и назовите его хорошим!
ну, это говорит о высоком 3, и когда я получил пилу, она была установлена на 1,5, поэтому я переместил ее на 2, и у нее есть блокировка на пол-оборота, так что я собираюсь оставить ее там и немного поиграть, я заметил, что это обороты поднялись намного медленнее и быстрее, когда я был на 2 оборотах. вытащил глушитель, чтобы посмотреть на поршень и цилиндр, и они выглядят великолепно, не обжигая со стороны выхлопа, и цилиндр выглядел красиво и гладко, без царапин. Я на уровне моря, если это поможет, и где я его купил, высота будет около 1000 футов, поэтому мне интересно, поэтому он был настроен немного богато. что вы думаете о том, чтобы поставить новое кольцо для освежения?? испытано при 145 фунтов на квадратный дюйм.
Я бы даже не подумал звонить! Насколько вы знаете, он еще даже не обкатан!
Высота может иметь значение, возможно, он купил ее в магазине, где не знали, как ее правильно настроить? Если вы находитесь в пределах ограничителей со стандартной пилой, я бы сказал, что вы в полной безопасности! Положи эту присоску в деревяшку и не парься по этому поводу! Если он обеднен на стороне L, он будет мчаться как банши с все время вращающейся цепью! На самом деле, я думаю, у вас все в порядке, запустите его некоторое время, настройте его, чтобы он соответствовал вашим потребностям, и будьте счастливы! 909:10 Я даже не думаю о кольцах, пока они не упадут НИЖЕ 125PSI.
Categories Chainsaw Manuals, Husqvarna Chainsaw Manuals
Tags Husqvarna 235, Husqvarna 236, Husqvarna 240
Год выпуска 2005, 2006, 2007, 2008, 2009, 2010
Document Type Operator’s Manual
Language English
Product Brand Husqvarna, Chainsaw
Document File Type PDF
Publisher husqvarna.com
Страница Википедии Husqvarna
Copyright Атрибуция некоммерка

Categories	Chainsaw Manuals, Husqvarna Chainsaw Manuals
Tags	Husqvarna 235, Husqvarna 236, Husqvarna 240
Год выпуска	2005, 2006, 2007, 2008, 2009, 2010
Document Type	Operator’s Manual
Language	English
Product Brand	Husqvarna, Chainsaw
Document File Type	PDF
Publisher	husqvarna.com
Страница Википедии	Husqvarna
Copyright	Атрибуция некоммерка
