Самодельные стапели для кузовного ремонта. Изготовление стапеля для кузовных работ своими руками

Если у вас есть машина, то вполне вероятно, что вопрос ее ремонта уже не новость. В этом процессе нередко требуется множество самых различных инструментов, присутствие которых существенно облегчает задачу. Именно таким орудием, или правильнее сказать, приспособлением, является кузовной стапель, который можно изготовить своими руками.

Самодельный стапель, плюсы и минусы устройства

«Стапелем» называют специальное устройство, представленное в виде платформы для ремонта кузова транспортных средств с целью восстановления их изначальной геометрии. Достичь желаемого результата позволяют разнонаправленные усилия, которые воздействуют на прочно зафиксированный автомобиль. Качественный заводской стапель стоит довольно дорого, поэтому для выполнения различных ремонтных мероприятий некоторые автолюбители прибегают к самостоятельному созданию такого помощника. Как показывает практика, такое решение обходится дешевле готового варианта.

Стапель – это оборудование, которое может использоваться как для ремонта легковых автомобилей, так и для устранения поломок габаритных транспортных средств, нужно лишь правильно подобрать вид устройства. Так, на сегодня выделяют три основных варианта стапелей.

Платформенные изделия помогают вытягивать кузов машины в самых разных положениях и с разной силой, что позволяет выполнять кузовной ремонт именно с той стороны, где это нужно. Кроме того,

платформенный стапель для кузовного ремонта отличается своей универсальностью , так как позволяет выполнять самые разные типы ремонта. Основная составляющая часть такого изделия – гидравлическое устройство, а его преимущество заключается в том, что поврежденная часть кузова может вытягиваться во всех направлениях. Кроме того, спектр ремонтных вмешательств расширяется и за счет надежной системы креплений. К основным недостаткам платформенных стапелей относят их габаритный размер.

для кузовного ремонта предусматривает наличие в полу рельс, по которым перемещаются выдвижные механизмы. Благодаря такой конструкции вы сможете ремонтировать поломки любой сложности, ведь выдвижные механизмы удобно передвигаются в нужные точки.

Преимуществами этого вида приспособлений является относительно низкая цена, быстрый монтаж транспортного средства и экономия занимаемой площади. В случае простоя стапеля, место, где обычно размещается ремонтируемый автомобиль, можно будет использовать для других целей, так как рельсы находятся на одном уровне с полом. Что касается недостатков, то нельзя не отметить сложность выполнения необходимых измерений, что в принципе, является своеобразной компенсацией компактности стапеля.

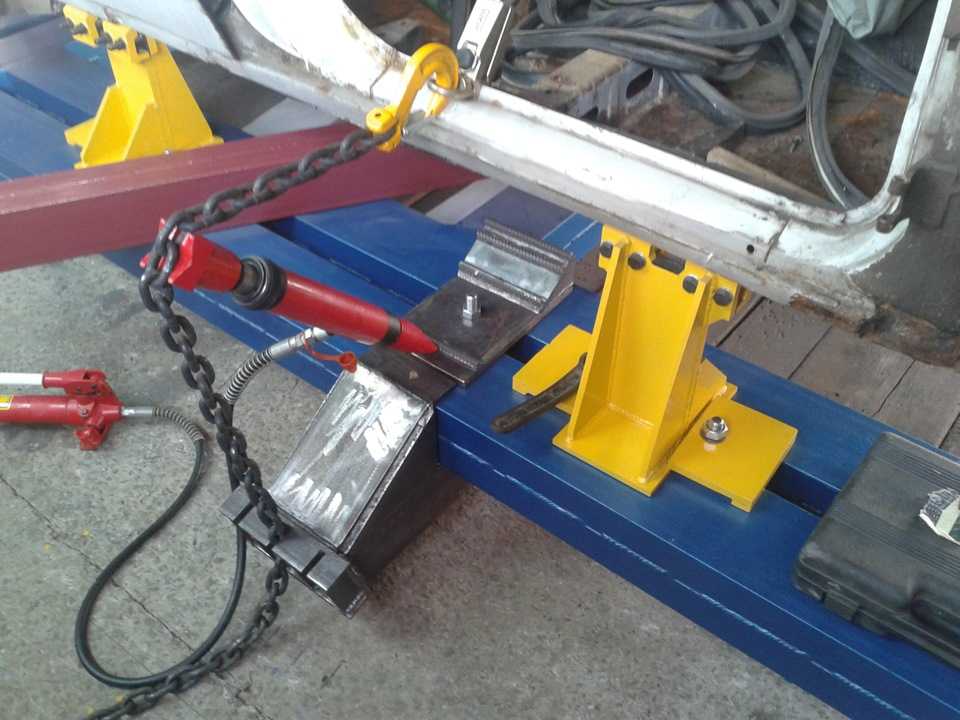

Рамные конструкции основываются на металлической раме, где машина фиксируется с помощью цепей. В большинстве случаев, подобное оборудование используется в процессе незначительного ремонта. С конструктивной точки зрения, рамные стапели обладают более сложным устройством и имеют специальные захваты для надежной фиксации кузова машины в требуемом положении и на определенной высоте. Крепление кузова в стапеле выполняется с помощью специальных зажимов, в то время как поврежденная часть вытягивается цепями, протягивающимися от силового устройства.

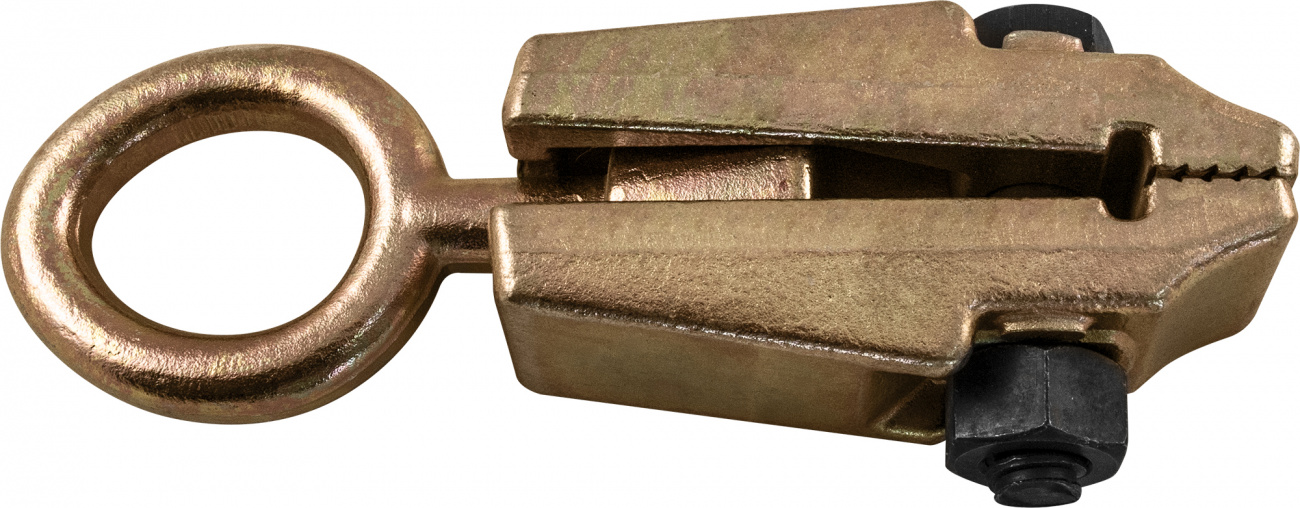

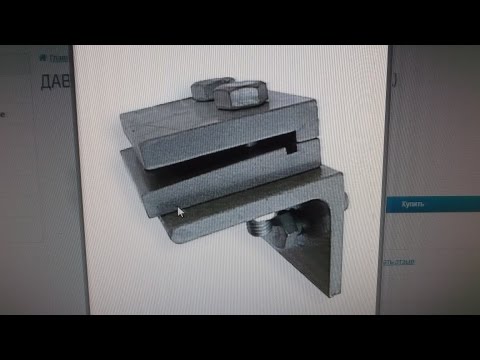

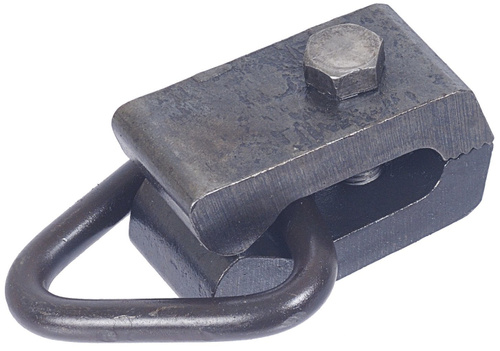

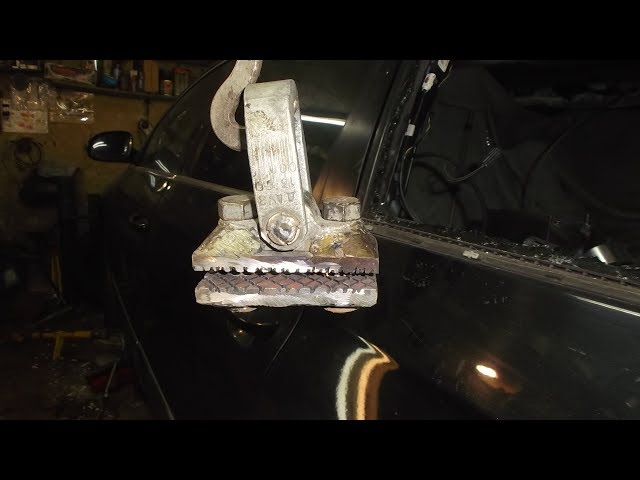

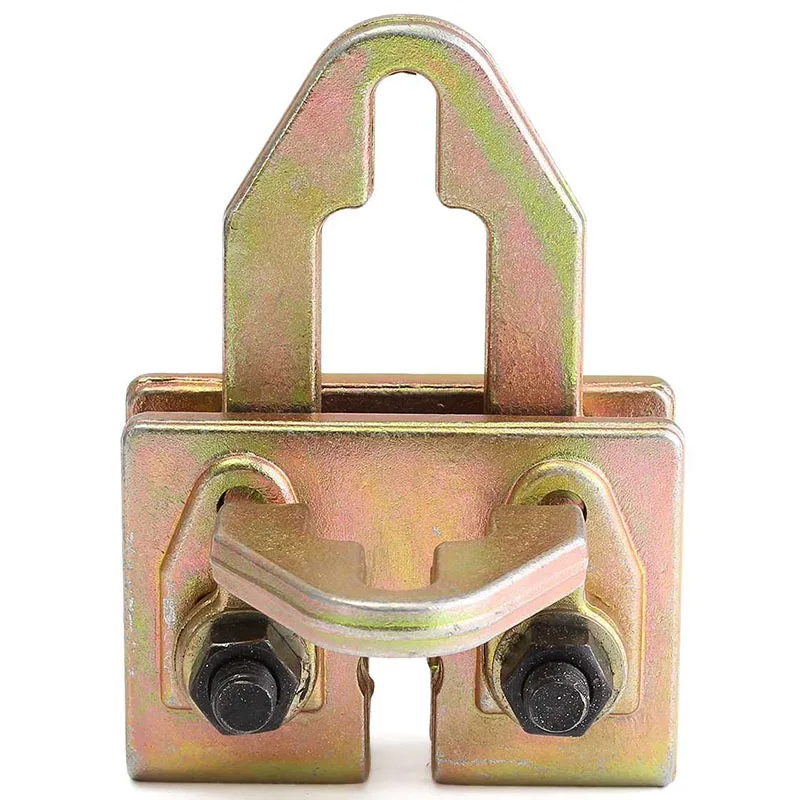

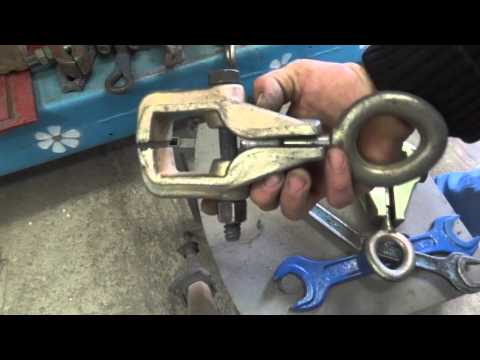

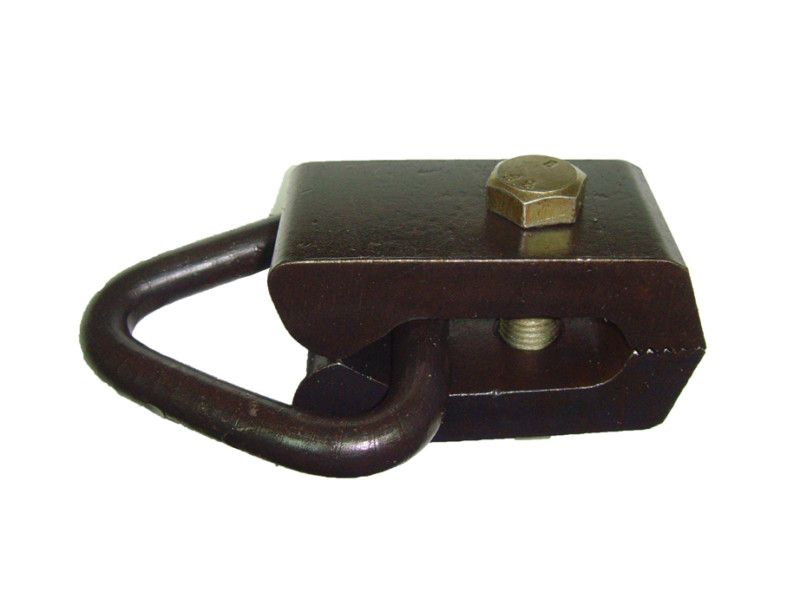

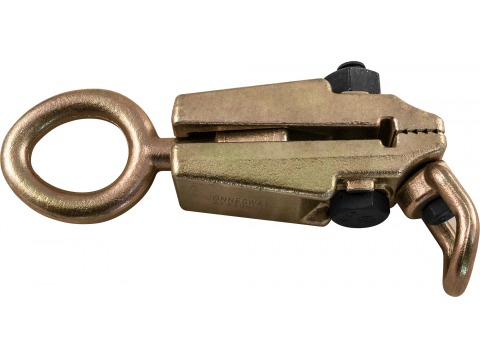

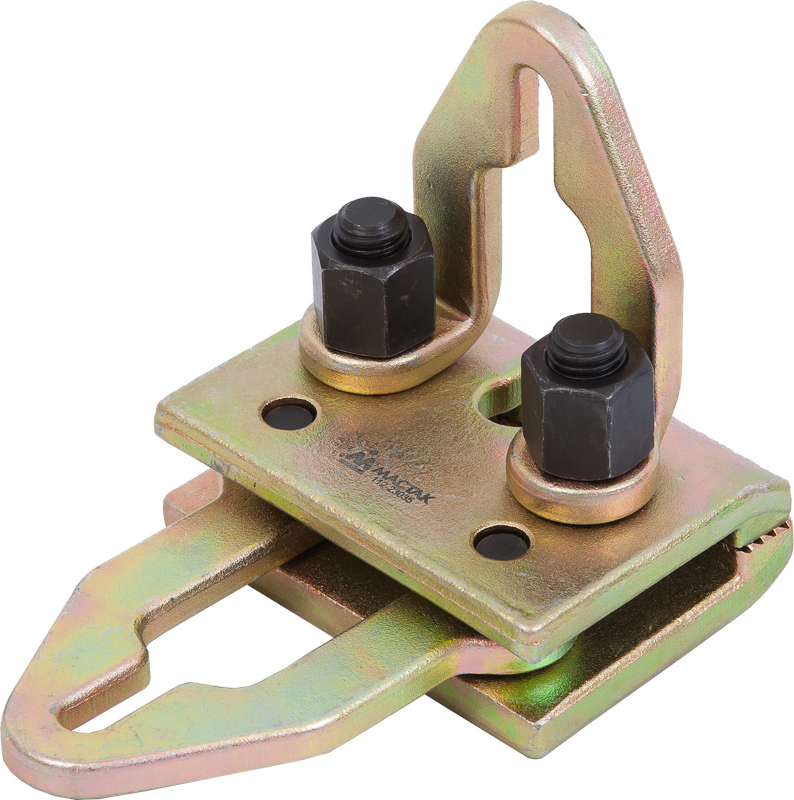

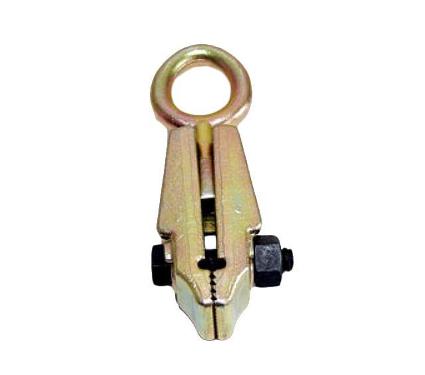

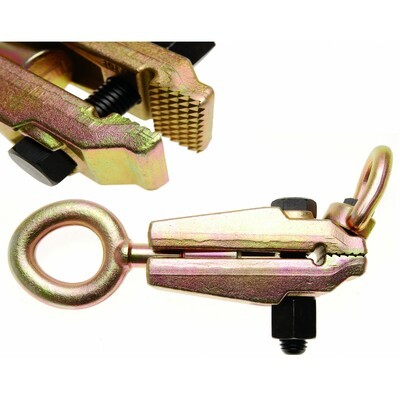

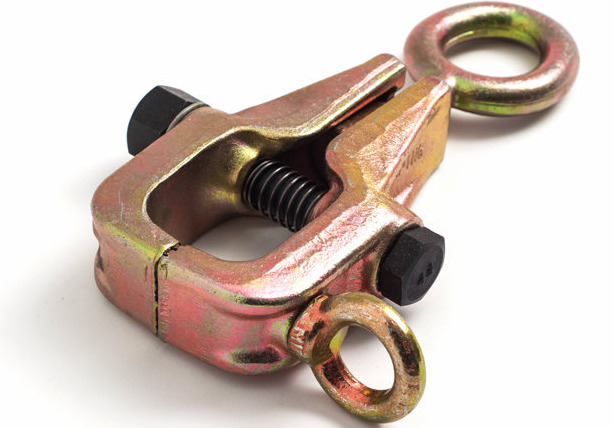

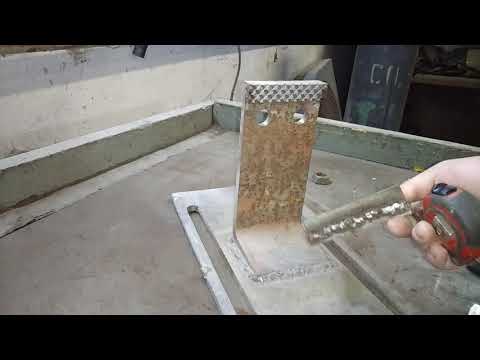

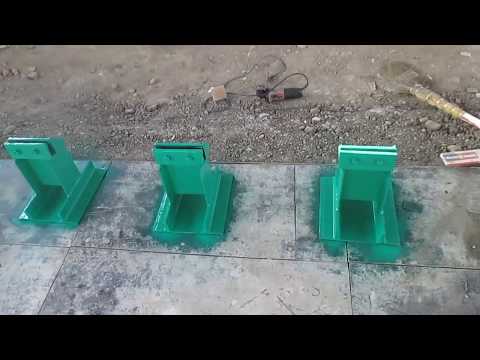

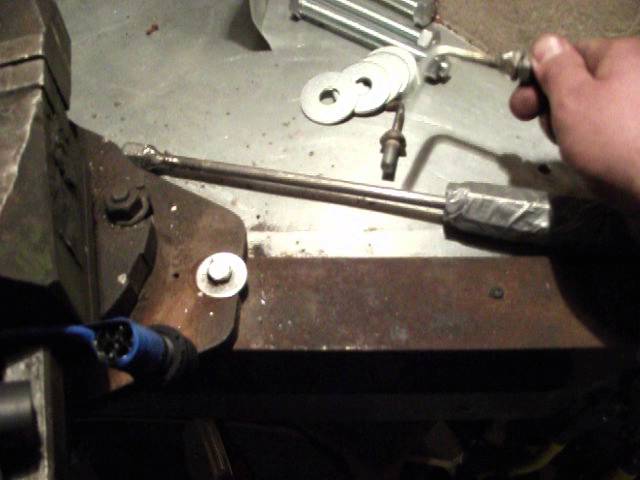

Обратите внимание! Зажим для кузовных работ, особенно сделанный своими руками, играет важную роль не только в успехе дела, но и в обеспечении безопасности при работе. Поэтому прочности этих элементов нужно уделить отдельное внимание.

Чтобы упростить задачу подъема транспортного средства, рамные стенды часто используются вместе с ножничными подъемниками. Основное преимущество таких стапелей заключается в свободном доступе к днищу автомобиля, его составляющим частям, а также в возможности проведения всех работ на разной высоте. Как и предыдущий вариант, рамные устройства не занимают много места в гараже и отличаются мобильностью. Основным недостатком такого вида стапелей является отсутствие возможности выравнивания сложных дефектов, что объясняется ограниченным количеством точек вытяжки.

Именно этот факт и привел к тому, что сфера применения изделия ограничивается несложными ремонтными работами и рихтовкой легких повреждений кузовов легковых машин.

Два последних варианта редко встречаются в обычных мастерских, так как относятся к разряду профессионального оборудования. В таких приспособлениях применяется очень сложная база данных и измерительная техника, но если вам нужно выполнить кузовной ремонт в условиях собственного гаража, то можно самостоятельно создать не столь сложное устройство.

Все виды стапелей для правки кузова, в том числе и сделанных своими руками, способны развивать усилие от 1,5 до 5 тонн , благодаря чему устройство отлично подходит для использования на всех типах легковых машин (видео процедуры несложно найти в сети).

Что понадобится для создания стапеля

В первую очередь, вам необходимо подобрать подходящие чертежи, которые не составит труда найти в интернете. После этого начинается подготовительный этап, включающий в себя подбор нужных инструментов и материалов.

В частности, создание самодельного стапеля для кузовного ремонта потребует наличия металлических профилей (используются для создания основания конструкции), продольных профилей для стоек, металлических уголков для усиления конструкции, сварочного аппарата, болтов и гаек, крепежных механизмов, грунтовки, порошковой краски, краскопульта, гидравлического устройства, мощных цепей и крюков.

Также не удастся обойтись без силовой стойки, которая должна перемещаться в различные точки стапеля. Именно это устройство прикладывает основное усилие к деформированным частям транспортного средства, благодаря чему происходит их выравнивание. Подобные детали легко устанавливаются на основу конструкции и должны обладать высоким уровнем прочности. В месте сварки стойки и основания монтируется дополнительная металлическая косынка для усиления конструкции.

Для фиксации транспортного средства на стапеле вам нужно разработать систему крепежа, или же просто следовать указаниям выбранного чертежа. Лучше всего изготовить крепежные элементы с возможностью изменения высоты.

Как создать стапель своими руками, пошаговые действия

После того как все материалы будут подготовлены, можно переходить к непосредственному изготовлению стапеля. Для начала хорошенько обезжирьте все элементы и покройте их грунтовочным составом. Также можно сразу же покрасить детали порошковой краской, хотя это действия нередко откладывается на потом.

На следующем этапе металлические уголки приваривают к профилю-основе, а затем приваривают и продольную часть, которая играет роль стойки (дополнительно нужно закрепить профиль болтами). После этого устанавливаются силовые и выдвижные устройства, цепи и крюки.

Толщина металлического профиля (или, как его еще называют, швеллера) должна быть не меньше 4 мм, а готовый каркас должен получиться в 1,5-2 раза больше размеров обслуживаемых машин. Для большей жесткости конструкции раму усиливают с помощью металлических уголков, причем это можно сделать либо с торцевыми сторонами, либо со всей конструкцией.

Поперек рамы необходимо приварить несколько поперечин, которые придадут стапелю еще большей жесткости. К тому же, к нему можно будет цеплять вытяжное устройство или фиксировать автомобиль.

Для того чтобы появилась возможность легкого передвижения рамного стапеля, рекомендуется приварить к нему колесики. Силовые стойки, посредством которых и создается вытяжное усилие, крепятся к просверленным в раме отверстиям (их проделывают по мере необходимости).

Обратите внимание!

Для крепления лучше всего использовать болты, предварительно снятые с иномарок, так как большинство тех, которые продаются сегодня на рынке, не способны выдерживать большие нагрузки.

В целях обеспечения надежной фиксации ремонтируемых автомобилей можно использовать слесарные тиски, но лучше приобрести специальные фиксаторы.

Еще одним важным моментом являются размеры стапеля, создающегося своими руками. Так, к примеру, рамы с параметрами 180х80 см ставятся между колесами транспортного средства на всю его длину, но с ее помощью не удастся исправить значительные повреждения, хотя для ремонта порогов, стоек или других подобных деталей она вполне годится.

Чтобы не ошибиться в своем решении, геометрию и размеры конструкции можно позаимствовать у готовых, фабричных моделей. Некоторые из них идеально подходят для работы в гараже.

Важно! После завершения работы обязательно проверьте самодельный стапель в действии, ведь все механизмы вытяжки и давление силовых устройств должны работать безупречно.

Теперь вы знаете, как можно самостоятельно и без больших материальных затрат сделать стапель для кузовного ремонта прямо у себя в гараже.

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Сделать стапель своими руками автовладельца обычно заставляет нестандартность конструкции принадлежащего ему гаража или же недостаток денежных средств для приобретения стандартных устройств, предназначенных для проведения работ по рихтовке кузова.

Непосредственным назначением стапеля является восстановление геометрии кузова, поврежденного в результате дорожно-транспортного происшествия. Стапель для кузовного ремонта позволяет приложить к нему усилия в несколько тонн, в результате чего происходит сжатие или же, наоборот, растягивание кузовной конструкции.

Различные виды стапелей и подготовка к изготовлению простого устройства своими руками

Так как данное устройство весьма мощное, то во избежание несчастного случая во время осуществления кузовных работ необходимо обеспечить его надежное крепление на специально изготовленной раме. Стапель рамный является наиболее распространенным устройством при самостоятельном восстановлении кузовной геометрии.

Насчитывается три вида стапелей, при этом каждый может развивать усилие до десяти тонн, чего вполне достаточно для рихтовки практически любого кузова. Различают следующие виды стапелей:

1. Рамный стапель. В его конструкции в обязательном порядке присутствует изготовленная из металла рама. При этом для фиксации автомобиля на ней необходимы специальные зажимы. Непосредственно деформируемый участок рихтуется при помощи цепи, заведенной на силовое устройство. Кроме того, для корректной работы подобного приспособления необходимо использовать подъемник.
2. Платформенный стапель. Это рихтовочное приспособление более универсально и поэтому применимо для проведения более широкого круга работ по кузовному ремонту. Здесь все операции производятся на специальной платформе со смонтированной на ней системой зажимов и креплений.
3. Напольный стапель. Это исключительно профессиональное устройство, которое перемещается по вделанным в пол гаражного бокса рельсам. Данный стапель позволяет производить даже ремонт грузовых машин, так как имеет надежную конструкцию и внушительные габариты.

Каждый из этих типов стапелей имеет свои преимущества и недостатки.

Проведение подготовительных работ

Прежде чем сделать стапель, необходимо будет провести ряд подготовительных работ. Так, стоит заранее определить, какие именно работы будут на нем выполняться, и какие модели автомобилей можно будет с его помощью ремонтировать. Например, если вы решите открыть кузовную мастерскую, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и рамный агрегат.

Определившись с типом стапеля, следует подготовить пол того помещения, где он будет установлен. Так, рамная конструкция потребует заглубления креплений для нее в пол, а также закрепление их с помощью цементного раствора. А вот платформу можно вполне установить в гараж и без прикрепления ее к полу, так как ее вес вполне позволит проводить необходимые кузовные работы.

Изготовление простого рамного устройства

Рамный стапель своими руками изготовить проще всего, так как это наиболее простая и распространенная конструкция для непрофессионального использования. Для проведения кузовных работ в любом случае понадобится гидравлика, которую самостоятельно изготовить невозможно, поэтому изготовление стапеля ограничится лишь конструированием и монтажом рамы.

Так как эта деталь отвечает непосредственно за фиксацию автомобиля, необходимо тщательно подойти к ее монтажу. Для этого стоит заранее заготовить чертежи, их можно нарисовать самому при наличии такого опыта.

В качестве материала для рамы обычно используют металлический профиль. На нем крепится стойка с захватами, которые должны будут фиксировать пороги автомобиля. Пороги же, в свою очередь, свариваются из металлических уголков и на балки устанавливаются при помощи болтов.

После монтажа эти элементы укрепляются еще и при помощи сварки. Определение размеров металлопрофиля производится исходя из того, что минимальные размеры его сечения должны составлять 40х80 мм, а длины — 150 мм. Профиля таких размеров будет вполне достаточно для осуществления работ по рихтовке кузова большинства легковых машин.

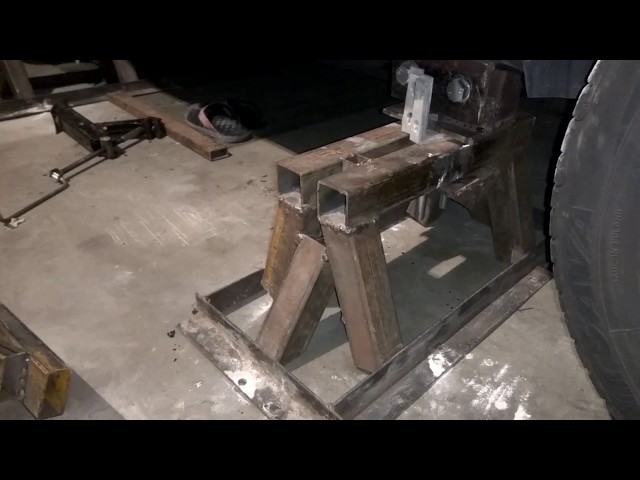

Самодельный стапель требует изготовления стоек. Обычно для этого используется металлопрофиль сечением 20х40 мм, при этом их высота не должна быть меньше 25 см. На готовые стойки привариваются косынки, а вверху — уголки, захватывающие пороги автомобиля.

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Если требуется более функциональный стапель, можно внимательно изучить конструкцию промышленных образцов и попытаться повторить самостоятельно. Или можно приобрести уже готовое оборудование в кузовных мастерских, распродающих старые стапели.

Многие автомобилисты хотели бы узнать, как сделать стапель своими руками. Ведь кузов у машин ломается довольно часто, а каждый раз сдавать автомобиль в ремонт совсем не хочется.Стапель для кузовного ремонта можно изготовить самостоятельно, если придерживаться некоторых несложных правил и определенной очередности работ.

Почему удобен рамный стапель?

Всего бывает 3 основных вида стапелей. Это рамные, платформенные и напольные приспособления. Каждый вид имеет свои преимущества и недостатки. Платформенный стапель очень удобен для больших автомобилей. Это приспособление ставится на землю, сверху на него загоняется автомобиль и фиксируется при помощи специальных фиксаторов со всех сторон. Но здесь необходимо понимать, что усилия, которые нужно прикладывать для ремонта кузова, могут быть как небольшими, так и значительными.

Напольный стапель имеет еще и рельсы, на которых могут ездить специальные вытяжные приспособления для кузова. На самом деле это очень удобно, т. к. можно добраться даже в самое труднодоступное место и исправить очень глубокую вмятину в кузове.

Но наиболее распространенным считается рамный стапель. Он по своему строению очень схож на напольный. Только на него нужно ставить кузов, высвобожденный от ходовой части. Посредством специальной цепи с рычагом идет процесс разравнивания даже очень деформированного кузова.

Именно рамные приспособления являются оптимальным вариантом для гаража. При этом сделать такой стапель своими руками не доставит мужчине особых сложностей. Совсем необязательно даже использовать сложные чертежи. Достаточно будет только замерить место в гараже, где можно будет такое приспособление установить.

По себестоимости даже изготовление одного рамного стапеля может оказаться дешевле, чем ремонт кузова на СТО.

Материалы и инструмент для работы

Чтобы изготовить стапель для ремонта автомобиля своими руками, нужно сразу позаботиться о необходимых материалах и приспособлениях. Тогда процесс работы будет идти быстро. Итак, перед работой обязательно необходимо приобрести следующие материалы:

• швеллер из прочного металла, толщина которого должна быть не менее 5 мм;
• несколько ненужных, но толстых кусков металла для увеличения жесткости конструкции;
• электрический перфоратор, набор толстых длинных болтов;
• зажимы и фиксаторы для последующего закрепления автомобиля;
• усиленная металлическая цепь, вытягивающий механизм;
• гайки, сварочный аппарат, масляная краска, укрепляющие колонны.

Во время приобретения материалов и инструментов для работы особенное внимание следует уделить качеству и размерам металлического швеллера. Следует учитывать, что нужны будут планки для оформления стапеля по всему периметру, а также поперечные планки, которые могут служить дополнительными фиксаторами жесткости. При этом не следует забывать о колоннах.

Порядок изготовления рамного стапеля

Для начала следует сделать своими руками чертеж. Это совсем несложно, если ориентироваться на уже существующие примеры. При построении простейшего чертежа стапеля для ремонта кузова нужно учитывать не только допустимые размеры будущей конструкции, но еще и учесть расположение некоторых крепежных деталей и фиксаторов.

Работа начинается со сборки основного каркаса стапеля. Для этого необходимо сначала усилить как продольный, так и поперечный профиль. Как раз здесь и понадобятся куски толстого ненужного металла. Их просто следует хорошо приварить к концам профилей, за счет чего рейки будут в этих частях несколько толще.

К профилю, который будет служить в качестве поперечной балки, необходимо сразу приварить уголки, а в них просверлить отверстия для болтов. Нужно постараться сделать все максимально ровно, чтобы потом не возникало никаких перекосов. Параметры для таких отверстий подбираются в каждом случае индивидуально, что в большей степени зависит от марки и габаритов имеющегося автомобиля.

Продольный профиль также следует усилить и уголками с отверстиями для болтов и кусочками отработанного металла. При этом важно, чтобы высота стойки оставалась на уровне 25 см. Это самый удобный параметр для последующего ремонта кузова.

Теперь следует все части для стапеля почистить металлической щеткой, покрыть грунтовкой и покрасить масляной краской. Такие мероприятия надежно защитят приспособление в будущем от коррозии и порчи, стапель в результате будет служить много лет.

Теперь необходимо основной каркас стапеля собрать. Для этого сначала соединяются между собой посредством болтов и гаек поперечные и продольные планки, а потом поверх такой горизонтальной конструкции устанавливаются и стойки. Для их фиксации лучше всего подойдут болты типа М4. Они смогут выдержать практически любую тягу.

Теперь необходимо сделанную таким способом конструкцию установить на постоянное место в гараже. Очень важно, чтобы она не шаталась. При этом также необходимо учитывать, что автомобиль должен входить на стапель свободно, без каких-либо проблем и ограничений. Целесообразно, если стапель не стоит на поверхности ровно, приварить к низу каркаса в нужных местах небольшие тонкие кусочки металла. Ведь что-то подкладывать под механизм бесполезно, т. к. это результата не даст.

Напоследок в заранее намеченных по чертежу местах следует надежно укрепить все необходимые захваты и цепь. После того как конструкция будет еще раз проверена на прочность, если она стоит ровно, можно смело приступать к ремонту кузова автомобиля.

Итак, процесс изготовления стапеля рамного для гаража своими руками рассмотрен. Такой самодельный стапель является достаточно надежным и удобным, чтобы устранять практически любые вмятины на кузове. А дополнительные зажимы и крепления будут надежно удерживать автомобиль в необходимом для полноценного ремонта положении. При этом не придется тратить лишних денег на дорогостоящий ремонт кузова машины у специалистов.

виды и описание Небольшой стапель своими руками

К сожалению, дорожно-транспортные происшествия — это то, без чего невозможно себе представить современное движение. На дорогах одновременно находятся сотни и даже тысячи автомобилей, которые иногда все же могут столкнуться между собой, врезаться во что-то и так далее. Естественно, после этого им необходим ремонт. Если его произвести возможно, то есть урон не настолько велик. Собственно говоря, если присутствуют повреждения, вызывающие деформацию, то исправляются они с помощью специального приспособления, о котором речь пойдет далее. Стапели для кузовного ремонта — это очень распространенный вид оборудования, который можно найти на каждой станции техобслуживания. Более того, некоторые люди приобретают их себе в гараж. Но что же это за конструкции? И какие бывают их виды?

Что такое стапель?

Если вас интересуют стапели для кузовного ремонта, то вам стоит иметь представление о том, что же это в принципе такое. Итак, это специальная конструкция, которая используется при наличии у вашего автомобиля соответствующих повреждений. Она позволяет при возможности полностью восстановить изначальный вид корпуса с помощью жесткой фиксации и равнонаправленного давления. Таким образом, если корпус машины помялся в дорожно-транспортном происшествии, то вам не стоит сразу же расстраиваться, потому что вы все еще можете исправить. И в этом вам помогут стапели для кузовного ремонта. Здесь нет никакой разницы, будет установлена конструкция в вашем гараже или же вы обратитесь к специалисту, который окажет вам соответствующую услугу. Но для начала вам нужно разобраться, какими стапели бывают вообще, ведь всего имеется несколько видов данного ремонтного оборудования.

Платформенный стапель

Рассматривая стапели для кузовного ремонта, вам нужно в первую очередь обратить внимание на платформенный вариант, так как он является самым распространенным, надежным, а самое главное — многофункциональным. Дело в том, что на этой конструкции можно выполнять абсолютно разнообразные кузова. Если появились небольшие повреждения и вмятины, вы можете использовать такой стапель. И даже если у вас имеются серьезные повреждения автомобиля, он также подойдет. Более того, вы можете выполнять даже коррекцию геометрии рамы машины, что вряд ли предоставляется возможным на многих других вариантах этого оборудования. Одним из самых больших преимуществ данного вида стапелей является тот факт, что устанавливать их можно абсолютно повсеместно, независимо от базы, на которой ремонт будет производиться. Основу конструкции составляет платформа, к которой и крепится автомобиль. Происходит это с использованием специальных зажимов, а затем с помощью этой же платформы задаются направления и мощности усилий, которые будут прикладываться к местам деформации для выравнивания. Именно так и действует самый распространенный, можно сказать, стандартный стапель для кузовного ремонта. Фото подобной конструкции можно найти повсеместно, но вам достаточно зайти в любую ремонтную мастерскую, чтобы его обнаружить там.

Мобильный стапель

Если же у вас нет времени, желания или возможности устанавливать полноценный платформенный вариант, то вам стоит обратить внимание на мобильную версию. Чертеж стапеля для кузовного ремонта такого типа будет сильно отличаться от предыдущего, потому что он выполняет немного другие задачи. Его основное предназначение — быстрый и оперативный ремонт небольших повреждений кузова на ходу. Вам не придется сначала устанавливать платформу, а затем закреплять на ней автомобиль, чтобы произвести выравнивание. Это можно сделать мобильно. Естественно, вам стоит обратить внимание на то, что такой вариант не позволит исправлять серьезные повреждения, так что используйте его только при необходимости оперативного ремонта на ходу. Если вы хотите сами создать самодельный стапель для кузовного ремонта, то это именно тот вид, который вам может даться проще других — вам не нужно задумываться об условиях установки платформы и фиксации автомобиля.

Рамный стапель

Самым впечатляющим из всех является рамный стапель, который, в отличие от платформенной модели, может быть установлен только в специализированных местах, где он прочно крепится. Но его преимущество заключается в том, что вы можете задать несколько различных стандартных величин и обслуживать сразу несколько разных классов автомобилей. При этом не понадобится каждый раз производить настройки заново. Таким образом, вы собираете несколько кузовных постов, у каждого из которых имеется своя конфигурация, и используете их для нужных автомобилей, что невероятно удобно, и компенсирует тот факт, что устанавливать такую конструкцию можно только в определенных местах. Размеры стапеля для кузовного ремонта могут различаться даже в пределах одного вида. Так, рамный вариант может иметь разные параметры, что уж говорить о мобильном, который не привязан к конкретным характеристикам.

Напольный стапель

Стапель напольный для кузовного ремонта представляет собой частично передвижную конструкцию, которая отличается от мобильной тем, что ее нельзя использовать на ходу. Это значит, что она не крепится к каким-то конкретным поверхностям. Она передвигается по миниатюрным рельсам, позволяющим конструкции подъезжать под любой автомобиль для проведения его дальнейшего ремонта. Кроме рельсов, в состав такого стапеля могут входить также зажимы и силовые стойки. Все это обеспечивает возможность комфортного ремонта и выравнивания кузова. Но не будьте обмануты тем, что такой стапель выглядит крайне компактным — это только его достоинство, так как по функциональности он не уступает другим вариантам и подходит для того, чтобы провести полное

Мини-стапель

Ну и конечно же, нельзя не вспомнить о миниатюрном стапеле, который используется для быстрого ремонта незначительных повреждений. Он не требует долгой установки или настройки, он применяется моментально и может выровнять небольшие вмятины на корпусе, используя при этом одностороннее усилие до десяти тонн. Те повреждения, которые могут исправить мини-стапели, могут быть даже не видны невооруженным взглядом, но их можно легко выявить при проверке на развал-схождение. И именно тогда такие конструкции и следует использовать.

Самодельный стапель

Это были все виды стапелей для кузовного ремонта, которые вы можете найти в специализированных магазинах. Но многие люди решаются на то, чтобы собрать собственный, самодельный образец, чтобы не тратиться на покупку готового оборудования или обслуживание в ремонтных мастерских. Соответственно, если вы также решили попробовать свои силы в подобном конструировании, то вам понадобятся соответствующие материалы, а самое главное — четкий чертеж, с помощью которого вы сможете своими руками собрать стапель. При этом лучше не использовать первый же вариант, который вы найдете в Сети. Именно поэтому фото его в данном материале и не приводится. Лучше воспользуйтесь тем чертежом, который уже был проверен другими людьми, то есть они уже собрали с его помощью стапель и успешно его использовали. Как уже было сказано выше, лучше всего выбирать те конструкции, которые имеют не самые большие размеры — вы все рано не сможете сделать полноценный рамный вариант, так что ориентируйтесь на мобильные варианты, а еще лучше — на мини-стапели, которые также могут быть очень полезны в жизни.

Конечно, никто не собирается подвергать сомнениям ваши конструкторские и инженерные навыки, но все же рекомендуется обращаться именно на станцию техобслуживания, если вы испытываете проблемы с повреждениями корпуса. Там установлено качественное и надежное оборудование, а также работают высококлассные специалисты, которые смогут исправить все повреждения быстро и эффективно. Для самостоятельного ремонта, как уже было сказано выше, вы можете создать собственный мини-стапель.

Мастера кузовного ремонта в один голос скажут, стапель это первое необходимое оборудование в каждой кузовной мастерской. В нашей мастерской даже целых два стапеля, потому как работают два жестянщика. Хочу рассказать сегодня, как мне удалось изготовить самодельный стапель, точнее вытяжной механизм для стапеля.

По воли случая мне достался стапель с очень не удобной башней на трёх опорах. Так как в нашей мастерской полы не ровные башня стапеля переваливалась из стороны в сторону того и гляди упадет на машину или того хуже на человека. Сказано, сделано, сначала разобрал башню стапеля и достал оттуда гидроцилиндр, пришлось сливать гидравлическое масло. Самым сложным, оказалось, достать гидроцилиндр из башни стапеля, пришлось переворачивать башню с ног на голову и вытаскивать цилиндр сверху.

Информация:

Кузовной стапель – это приспособления для устранения больших, средних, мелких перекосов и восстановления геометрических параметров кузова. В последнее время высочайшую популярность получили стапеля роботы манипуляторы с лазерным сканированиям кузова. Отличительной особенностью таких стапелей является полное и точное восстановления геометрии кузова.

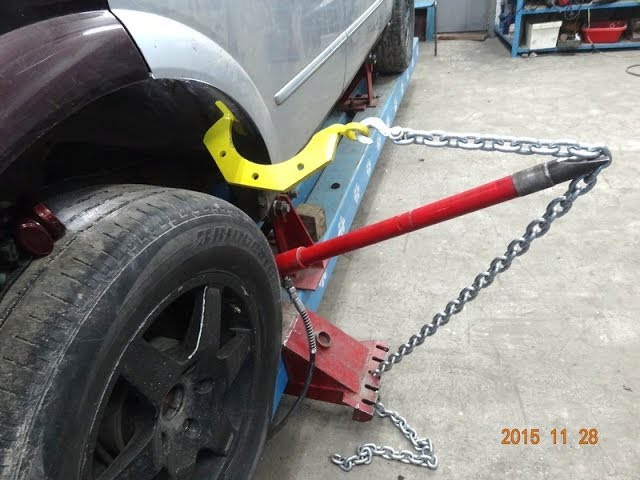

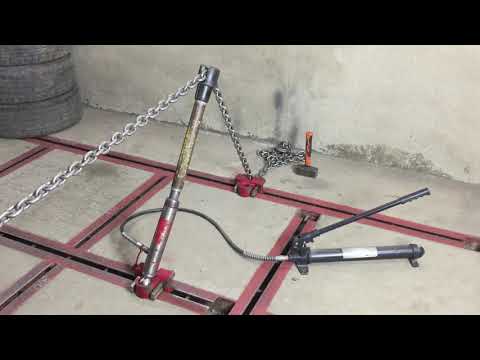

Изготовление вытяжного механизма стапеля

Перечень работ:

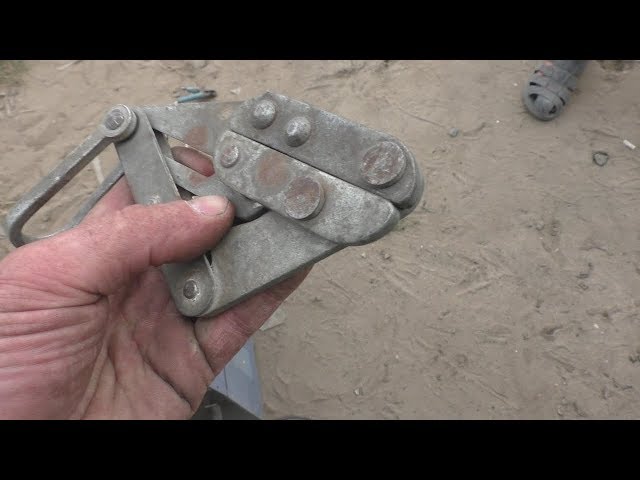

1.Изготовление приспособления для крепления цепи
2.Изготовления съемной анкерной опоры вытяжного механизма стапеля
3.Изготовления наконечника под опору
4.Изготовления наконечника под цепь
5. Сборка вытяжного механизма

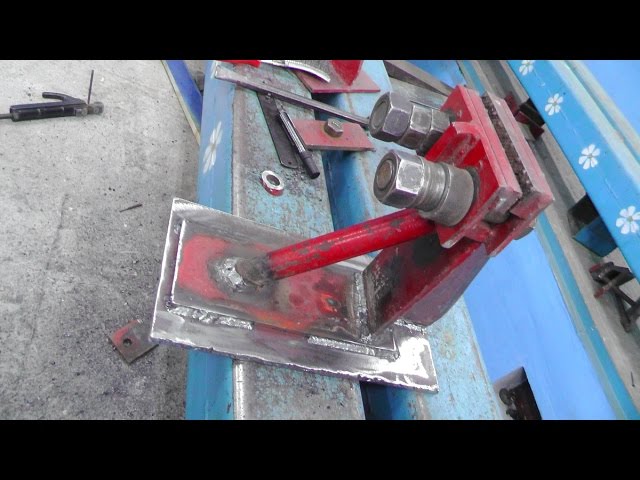

Для изготовления крепления цепи к стапелю был использован лист железа толщиной 20 мм и размером 100 на 100 мм. Так же было принято решения усилить крепёж цепи двумя прутками из инструментальной стали, которые были приварены с обеих сторон сваркой в среде углекислых газов в центре листа отверстия на 20 мм с пропилом с одной стороны для крепления цепи.

Опора гидроцилиндра так же была изготовлена из листа железа 100 на100 мм с отверстиям по середине для крепления анкерного болта. Наконечники цилиндра изготовлены из подручных материалов, осталось отшлифовать болгаркой и покрасить.
Чего удалось добиться, легкость и скорость установки гидроцилиндра стапеля, согласитесь возиться с башней большая проблема.

Стапель является одним из основных приспособлений для сложного ремонта кузова авто. Он используется для восстановления его геометрии после ДТП и прочих повреждений. Сделать простой стапель для кузовного ремонта своими руками не так уж сложно.

Сложность починки кузова зависит от тяжести полученных авто «травм». Чтобы она была качественной, нужно применять наиболее подходящий для конкретной ситуации тип стапеля. В целом, существуют три основных вида данных приспособлений:

• рамный;
• напольный;
• платформенный.

Рамные устройства

Эта разновидность приспособления представляет собой металлическую раму. На ней при помощи специальных зажимов и фиксируется авто. К деформированному месту кузова крепится цепь, которая связывается с силовым элементом.

На конструкцию осуществляет давление особое гидравлическое устройство. С его помощью поврежденный участок машины вытягивают и придают ему первоначальную форму. Для рамного стапеля необходим подъемник, обычно ножничный, чтобы выставить авто на нужную высоту. С помощью рамного устройства можно проводить много видов кузовного ремонта. Но он не годится для сложных работ, потому что не обладает достаточно надежной системой креплений.

Платформенные устройства

Подобные приспособления, как правило, используются для сложного ремонта. Это металлическая платформа с расположенной на ней надежной системой зажимов и креплений. Такие стапели могут иметь несколько силовых башен. Зачастую к ним прикрепляется ножничный подъемник.

Платформенные устройства более универсальны, чем рамные аналоги. Но по принципу действия они похожи: основной их частью является гидравлическое устройство. Такие стапели подходят для разных типов кузовного ремонта

Особенно ценно, что деформированный фрагмент на них можно вытягивать во всех направлениях. Кроме того, надежная система креплений расширяет спектр ремонтных работ. Минусом подобных устройств является их большой размер.

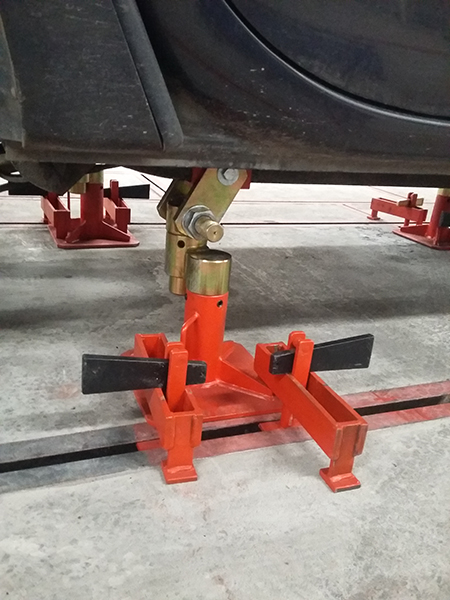

Напольный тип стапелей

Стапель напольный для кузовного ремонта используется профессионалами. Он перемещается по проложенным в полу рельсам. В комплектацию устройства входят стальные стойки, пневматический выпрямитель, система зажимов и т. д. Подобные стапели подходят для ремонта кузовов как легковых, так и грузовых автомобилей, имеющих любую степень деформации. Такую универсальность можно объяснить их надежной конструкцией, а также большим числом комплектующих.

Еще одно достоинство платформенного устройства – он не занимает много места. С помощью пневматического выпрямителя, действующего во всех направлениях, деформации кузова сглаживаются. Такой принцип работы оборудования обеспечивает наилучший результат.

Все типы стапелей могут развивать тяговое усилие от 1.5 до 10 тонн. Благодаря этому устройства можно использовать для ремонта кузовов всех типов и моделей легковых автомашин.

Самостоятельное изготовление стапеля

Если нет возможности купить стапель, можно изготовить его аналог своими руками. Для этого вам не понадобится много денег и времени. Следуйте инструкции по изготовлению рамы устройства, которая отвечает за фиксацию автомашины.

1. Первым делом начертите либо скачайте в Интернете чертежи устройства.
2. Для поперечной балки возьмите металлический профиль. На нем будет фиксироваться стойка с захватами для порогов авто. Для их создания к поперечной балке нужно будет приварить уголки с просверленными под болты отверстиями.
3. Отверстия делайте, учитывая конкретную модель автомашины. Чтобы изменить размеры под другое авто, нужно просто просверлить в балке новые отверстия.
4. Профиль должен иметь сечение 40×80 мм и длину 150 см. Таких размеров вполне достаточно почти для всех видов кузовов легковых автомашин.
5. Для стоек возьмите стальной продольный профиль с сечением 20×40 мм. Усильте их косынками из того же профиля. Высота стоек должна равняться 25 cм.
6. Вверху стоек приварите уголки – для захвата автомобильных порогов. Для лучшей сцепки предварительно наварите гайки либо нанесите насечки. В качестве креплений используйте имеющие мелкую резьбу болты и гайки.

1. Теперь нужно создать защитное покрытие устройства. Очистите предварительно все его элементы. Затем покройте их поверхность антикоррозийной грунтовкой, лучше всего – эпоксидной. Она обеспечит надежную защиту от ржавчины, ведь стапель будет расположен в месте, имеющем повышенную влажность.
2. Поверх грунтовки нанесите пульверизатором краску способом «мокрое по мокрому».
3. На балке стойки фиксируйте болтами, имеющими длину 10 см (М10). Они вполне подойдут для работ с гидравлическими устройствами, развивающими тяговое усилие до 4 тонн.
4. Установите сделанный стапель на его рабочее место.
5. Теперь вам осталось смонтировать цепи и захваты для фиксации автомашины, стяжку либо таль, создающие усилие около 1,5-2 тонн.

Вы можете сделать еще одно точно такое же устройство и скрепить обе конструкции балками. Так вы получите подкатной вариант конструкции. Ему не нужно жесткое крепление к полу, но придется установить его на поворотную колонну.

Сделать стапель своими руками автовладельца обычно заставляет нестандартность конструкции принадлежащего ему гаража или же недостаток денежных средств для приобретения стандартных устройств, предназначенных для проведения работ по рихтовке кузова.

Непосредственным назначением стапеля является восстановление геометрии кузова, поврежденного в результате дорожно-транспортного происшествия. Стапель для кузовного ремонта позволяет приложить к нему усилия в несколько тонн, в результате чего происходит сжатие или же, наоборот, растягивание кузовной конструкции.

Различные виды стапелей и подготовка к изготовлению простого устройства своими руками

Так как данное устройство весьма мощное, то во избежание несчастного случая во время осуществления кузовных работ необходимо обеспечить его надежное крепление на специально изготовленной раме. Стапель рамный является наиболее распространенным устройством при самостоятельном восстановлении кузовной геометрии.

Насчитывается три вида стапелей, при этом каждый может развивать усилие до десяти тонн, чего вполне достаточно для рихтовки практически любого кузова. Различают следующие виды стапелей:

1. Рамный стапель. В его конструкции в обязательном порядке присутствует изготовленная из металла рама. При этом для фиксации автомобиля на ней необходимы специальные зажимы. Непосредственно деформируемый участок рихтуется при помощи цепи, заведенной на силовое устройство. Кроме того, для корректной работы подобного приспособления необходимо использовать подъемник.
2. Платформенный стапель. Это рихтовочное приспособление более универсально и поэтому применимо для проведения более широкого круга работ по кузовному ремонту. Здесь все операции производятся на специальной платформе со смонтированной на ней системой зажимов и креплений.
3. Напольный стапель. Это исключительно профессиональное устройство, которое перемещается по вделанным в пол гаражного бокса рельсам. Данный стапель позволяет производить даже ремонт грузовых машин, так как имеет надежную конструкцию и внушительные габариты.

Каждый из этих типов стапелей имеет свои преимущества и недостатки.

Проведение подготовительных работ

Прежде чем сделать стапель, необходимо будет провести ряд подготовительных работ. Так, стоит заранее определить, какие именно работы будут на нем выполняться, и какие модели автомобилей можно будет с его помощью ремонтировать. Например, если вы решите открыть кузовную мастерскую, то вам понадобится платформенное устройство, а для мелких бытовых работ вполне подойдет и рамный агрегат.

Определившись с типом стапеля, следует подготовить пол того помещения, где он будет установлен. Так, рамная конструкция потребует заглубления креплений для нее в пол, а также закрепление их с помощью цементного раствора. А вот платформу можно вполне установить в гараж и без прикрепления ее к полу, так как ее вес вполне позволит проводить необходимые кузовные работы.

Изготовление простого рамного устройства

Рамный стапель своими руками изготовить проще всего, так как это наиболее простая и распространенная конструкция для непрофессионального использования. Для проведения кузовных работ в любом случае понадобится гидравлика, которую самостоятельно изготовить невозможно, поэтому изготовление стапеля ограничится лишь конструированием и монтажом рамы.

Так как эта деталь отвечает непосредственно за фиксацию автомобиля, необходимо тщательно подойти к ее монтажу. Для этого стоит заранее заготовить чертежи, их можно нарисовать самому при наличии такого опыта.

В качестве материала для рамы обычно используют металлический профиль. На нем крепится стойка с захватами, которые должны будут фиксировать пороги автомобиля. Пороги же, в свою очередь, свариваются из металлических уголков и на балки устанавливаются при помощи болтов.

После монтажа эти элементы укрепляются еще и при помощи сварки. Определение размеров металлопрофиля производится исходя из того, что минимальные размеры его сечения должны составлять 40х80 мм, а длины — 150 мм. Профиля таких размеров будет вполне достаточно для осуществления работ по рихтовке кузова большинства легковых машин.

Самодельный стапель требует изготовления стоек. Обычно для этого используется металлопрофиль сечением 20х40 мм, при этом их высота не должна быть меньше 25 см. На готовые стойки привариваются косынки, а вверху — уголки, захватывающие пороги автомобиля.

Окончание работ по изготовлению

Изготовляя стапель своими руками, нужно помнить о том, что на стойки для лучшего сцепления необходимо будет сделать специальные насечки или же приварить гайки. Для крепления элементов рамы необходимо применять гайки и болты с мелкой резьбой. При этом опытные автолюбители советуют брать такие крепежи из ремкомплектов от иномарок.

Работая с гидравликой, имеющей мощность около четырех тонн, стоит использовать болты М10. Именно они позволяют четко зафиксировать стойки на балке и в дальнейшем выдерживать указанную нагрузку.

Смонтировав устройство, обязательно покрасьте его для защиты от коррозии, ведь устанавливаться оно будет в помещении с повышенной влажностью. Для этого необходимо металл зачистить от ржавчины и покрыть его грунтовкой. После этого следует покрасить раму при помощи пульверизатора.

После покраски рама монтируется на место эксплуатации. Место монтажа нужно подготовить заранее, при этом, если планируется производить более широкий круг кузовных работ, имеет смысл изготовить и установить еще один самодельный стапель, укрепленный на поворотной колонне.

Если требуется более функциональный стапель, можно внимательно изучить конструкцию промышленных образцов и попытаться повторить самостоятельно. Или можно приобрести уже готовое оборудование в кузовных мастерских, распродающих старые стапели.

Автомобиль при всей своей кажущейся сложности для профессионального слесаря-ремонтника представляет собой достаточно простой агрегат с множеством взаимозависимых или автономных узлов. При наличии необходимого оборудования и высоком мастерстве ремонт этого механизма не сложнее ремонта утюга и другой бытовой техники. Главное – знать, в чем заключается проблема, и подобрать наиболее оптимальный способ ее решения. Одним из основных приспособлений, применяемым при кузовном ремонте автомобиля является стапель.

Он представляет собой жесткую конструкцию, позволяющую осуществлять различные виды работ. Промышленные образцы этого приспособления имеют очень высокую стоимость и могут быть не под силу небольшой авторемонтной мастерской или мастеру-одиночке. При этом не сложно своими руками изготовить саму конструкцию стапеля, вооружившись сварочным аппаратом и изучив нашу инструкцию.

Основное назначение подобной платформы заключается в придании раме автомобиля правильной геометрической формы, которая может быть нарушена, например, при дорожно-транспортном происшествии. С помощью специальных приспособлений остов авто жестко фиксируется на раме стапеля и на него оказывается тянущее или давящее воздействие в различных направлениях.

Для обеспечения необходимого усилия применяют крюки, цепи со сварными звеньями, различные гидравлические приспособления.

Этот аспект предполагает придание стапелю максимальной прочности на разрыв и сжатие.

Вариантов подобного приспособления в настоящее время существует много. Они могут быть передвижными (мобильными) и стационарными. Каждый вид имеет свои преимущества и недостатки. Стационарный при правильной установке и качественном креплении позволяет приложить к раме автомобиля гораздо большее усилие для исправления ее геометрических параметров.

При этом он требует наличия отдельного вполне большого помещения для своей установки, а так же для размещения вспомогательных приспособлений и маневров автомобиля при постановке его на стапель. Передвижной вид не требует наличия больших площадей, так как для временного хранения может быть установлен на боковую грань у любой стены гаража или ремонтного бокса.

При этом перечень работ, которые могут быть выполнены с его помощью, так же велик.

Сборка самодельного стапеля

Самостоятельное изготовление стапеля следует начинать с монтажа рамной платформы приспособления. Для этого понадобится стальной прямоугольный профиль сечением 50×50, 70×40 и других, в зависимости от предполагаемой нагрузки на приспособление. Соединение деталей выполняется сварным швом, который должен быть выполнен максимально качественно. Линейные размеры платформы должны удовлетворять размерным параметрам рам большинства автомобилей, с которыми вы предполагаете работать.

Для обеспечения высокой прочности рамы необходимо сочетать как продольные, так и поперечные элементы. Сборку конструкции необходимо выполнять на ровном плоском основании, например на бетонном полу. Повысить качество соединения деталей поможет изготовление фаски на торцах деталей в местах их стыковки. Кроме этого необходимо правильно подобрать режимы работы сварочного аппарата. Для обеспечения высокой устойчивости рамы с установленным на ней автомобилем рекомендуем приварить по углам и центру продольных сторон стойки небольшой высоты.

К раме стапеля необходимо подобрать или изготовить ряд вспомогательных приспособлений, без которых работа по правке кузова и придания раме правильной геометрии будет невозможна. Первое из них – крепежи.

Они используются непосредственно для фиксации остова автомобиля на стапеле. От их прочности и работоспособности зависит качество кузовных (рамных) работ. Конструкция крепежей может быть различной, но она должна позволять:

1. выдерживать прикладываемое к раме деформирующее усилие без разрушения;
2. обеспечивать возможность перемещения по раме и крепления в различных ее точках;
3. обеспечивать максимальную прочность соединения рамы автомобиля со стапелем.

Именно учитывая все вышеперечисленные параметры, и подбирается тот или иной вариант крепежей. При этом для работы с различными марками авто лучше применять приспособления с изменяющейся высотой расположения крепежных губок и перемещающиеся по раме стапеля как в продольном, так и в поперечном направлении.

Другое обязательное приспособление – силовая стойка, которая так же должна перемещаться и фиксироваться в различных стойках стапеля.

Именно через них и прикладывается основное усилие к тем или иным частям автомобильного остова с целью его выпрямления. В связи с этим подобный узел так же должен иметь максимальную прочность. Основным материалом для изготовления стоек служит квадратный стальной профиль сечением не менее 80×80 или стальная труба. Место соединения вертикальной и горизонтальной деталей дополнительно усиливается установкой косынки из того же профиля, или чуть менее.

Для удобства работ стойка должна быть оснащена приспособлением для крепления к раме стапеля и площадкой для установки упорных стержней. Для работы с несложными дефектами кузова достаточно двух подобных приспособлений.

Таким образом, используя вполне доступные материалы и простейшие виды соединения деталей – сварочное и болтовое вы не только сможете изготовить полезное и удобное приспособление, но и сэкономить на этом значительные средства.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение:)

конструкции, применение. Изготовление стапеля для кузовных работ своими руками Кузовной стапель своими руками jmc

Обслуживание легкового автомобиля – это весьма затратное дело: нужно менять расходники, проводить техобслуживание, а также предстоит периодический ремонт разных частей авто. Гораздо выгоднее улучшать вашу машину, менять детали и чинить что-либо своими силами. Поэтому в вашем гараже должно быть необходимое оборудование и инструменты. Среди таких приспособлений важное место занимает . Данное приспособление можно смастерить и самому.

Платформенный стапель

Стапели бывают трех видов: рамные, платформенные и напольные. Также существуют разные приспособления по типу перемещения: подкатные и передвижные.

Разные виды стапелей

Устройства рамного типа представляет собой раму из металлического профиля. Работы выполняются в довольно простой последовательности:

• зажимные механизмы, которые фиксируют авто;
• к поврежденному месту машины крепится цепь, связанная с силовыми механизмами;
• при помощи стапеля вытягивается участок и придается ему изначальная форма.

Для того чтобы безопасно погрузить автомобиль на конструкцию рамного типа нужно подъемное приспособление. Рамный стапель позволяет осуществлять разные виды кузовного ремонта, но для работ сложного уровня это ненадежная конструкция.

Стапель платформенный эксплуатируется для наиболее сложного кузовного ремонта. Металлическая платформа оснащена сложной системой креплений и зажимов. Еще у нее есть ножничный подъемник и башни, которые осуществляют силовые манипуляции. Такое платформенное оборудование считается универсальным. Оно дает возможность вытягивать поврежденный фрагмент во всевозможных направлениях, чтобы вернуть правильную форму. Поскольку в устройстве есть разновидные механизмы и всяческие крепления, можно проводить разные виды ремонта автомобиля. Но недостаток такой конструкции – это огромные габариты приспособления.

Конструкция стапеля

Напольный стапель наиболее часто используется в профессиональной сфере ремонта авто. Перемещение происходит по рельсам. В комплектации имеется:

• система крепежей, зажимов;
• металлические стойки;
• выпрямители пневматические.

Устройство такого типа подходит для ремонта легковых и грузовых автомобилей. К тому же ремонтировать на таком приспособлении можно авто любого уровня повреждения. Это оборудование очень прочное и надежное, поскольку имеет большое количество комплектующих элементов.

Что необходимо для создания стапеля в своем гараже

Для того чтобы оборудовать в своем гараже стапель для кузовного ремонта, следует потратить довольно много времени. Нужен большой спектр инструментов и металлические прямоугольные профили, размеры сечения 50х50 либо 70х40 сантиметров. В интернете вы можете найти инструкции и чертежи, по которым сделать стапель напольный либо рамный.

Тип и габариты конструкции подбирается под марку и модель вашего автомобиля. Поскольку предстоит работа с металлом, то необходим сварочный аппарат, чтобы сделать соединительные швы. Для различных операций необходимо выбирать оптимальный режим работы аппарата. Чтобы прочность конструкции была высочайшей, нужно рационально сочетать поперечные и продольные элементы рамы. В углах конструкции следует приварить детали, размеры которых по 25 сантиметров высотой – металлические стойки.

На следующем этапе работы изготавливаются вспомогательные механизмы. Для фиксации автомобиля на оборудовании разрабатывается система крепежа. Актуальнее всего сделать крепежи, в которых изменяется высота. Конструкция данных механизмов подбирается под конкретные условия работы и ваше авто:

• перемещение автомобиля по раме и фиксация машины в различных точках;
• крепеж, который осуществляет деформирующее усилие;
• система максимально крепкой фиксации авто на устройстве.

Еще один важный механизм оборудования – силовая стойка. Она должна перемещаться и работать в различных точках стапеля. Такое устройство прикладывает основное усилие к деформированным частям машины, и они выравниваются. Такие стойки крепко монтируются к основе конструкции и должны иметь высокий уровень прочности. В месте, где приваривается деталь, усиливается элемент дополнительной металлической косынкой.

Чертеж стапеля для ремонта кузова

Кроме данных механизмов, необходимо сделать еще и несколько упорных стержней с крепким крепежом. Они помогают при работе с несложными повреждениями кузова машины.

Найдя чертеж, чтобы изготовить стапель своими руками, нужно подготовить инструменты:

1. Металлические профили для основы конструкции;
2. Продольные профили для стоек;
3. Уголки из металла;
4. Аппарат для сварки;
5. Гайки и болты;
6. Крепежи;
7. Грунтовка;
8. Порошковая краска;
9. Краскопульт;
10. Гидравлическое устройство;
11. Мощные цепи;
12. Крюки;
13. Чертежи.

Итак, когда все готово, следует приступить к изготовлению стапеля для кузовного ремонта. Все детали заранее нужно обезжирить, покрыть грунтовкой, а потом покрасить порошковой краской при помощи краскопульта. Затем металлические уголки необходимо приварить к профилю, который будет основой. Далее приваривается продольный профиль в качестве стойки и крепятся болтами. Потом монтируются силовые и выдвижные устройства, цепи и крюки. После того как вы соорудили стапель, необходимо его испытать и проверить действие каждого приспособления.

Процесс ремонта довольно прост: запускаются механизмы вытяжки, и давление силовых устройств приводит в действие стапель. Таким образом, вы самостоятельно можете починить в своем автомобиле повреждение любого уровня сложности.

Московский автомобильно-дорожный государственный университет, г. Москва. Уровень образования: Высшее. Факультет: АТ. Специальность: Инженер спец. Автомобили и автомобильное хозяйство. Опыт работы в автомобильной отрасли (мастером-консультантом…

9 комментариев

Анатолий says:

Спасибо за статью было очень познавательно. Хочу сделать у себя в гараже стапель.. как раз с помощью вашей статьи теперь прикидываю объем работ

Алексей says:

Трудновато самому такое сделать… Но в любом случае дешевле чем покупной, хоть и дает по карману.

Борис says:

Выполнять вытяжку автомобиля можно по-разному. Делали один раз даже с помощью нескольких столбов и деревьев. Изготовление специальных стапелей подойдет больше для владельцев сервисных центров. Изготовив лично стапеля для кузовного ремонта можно взяться за открытие собственного дела. Ведь всякие поломки с автомобилем происходят довольно часто, соответственно и денег принесет много.

Леонид says:

У нас в семье автомобиль практически у каждого, у кого-то всегда что-то отвалится или сломается. От чего денег на ремонт тратится много. Именно это и стало побуждением к тому, что бы свой гараж переделать под маленькую семейную мастерскую Да, занимает много времени и усилий, но результат оценить не возможно. Если есть гараж, почему бы и не смастерить себе такое??

Привести в порядок нарушенную геометрию автомобиля можно при помощи . Он называется стапель для кузовного ремонта. Принцип действия оборудования заключается в жесткой фиксации искривленных элементов силовыми установками. Приспособление производится нескольких видов, которые используются для разнообразных повреждений. Мощность растяжения не превышает 10 тонн. Операция восстановления геометрии автомобиля называется кузовной ремонт на стапеле.
Качественный стапель как нельзя лучше поможет восстановить геометрию авто

Виды стапелей

Для повреждений автомобилей различного характера, разработаны специальные устройства. Некоторые используются только для небольших ремонтных работ, другие являются многофункциональными устройствами. В любом случае одним из самых главных условий применения инструмента является максимально жесткое крепление машины. Для этого используются специальные зажимы для стапеля.

По выполняемым функциям механизмы делятся на следующие виды:

1. Платформенный – внешне выглядят как платформа, на которую загоняется или поднимается автомобиль. Транспортное средство крепится прочными зажимами. Усилие прикладывается к поврежденным местам автомобиля, при этом в разных точках оно может иметь различные значения. Подходит для использования в крупных автосервисах, потому что размеры стапеля для кузовного ремонта данного вида слишком велики
2. Напольный – представляет собой комбинацию рельсов, вмонтированных в пол. По ним перемещаются силовые установки для исправления очертаний кузова. На таком устройстве исправляются разнообразные повреждения. В то время, когда он не применяется, площадь под стапелем предоставляется для других видов работ. Этот вид используется, если проводится восстановление геометрии кузова после любых повреждений
3. Рамный – применяется, когда кузовной ремонт требует исправления незначительных искривлений или повреждений. Выглядит как рама, на которую устанавливается автомобиль. Пострадавшее место машины соединяется с вытяжным устройством цепью. Если появляется идея, сделать стапель , то выбирается рамная конструкция.

Остальные виды устройств создавались на основе платформерного, напольного и рамного вариантов – они отличаются наличием дополнительного оборудования. Измерение параметров кузова в процессе ремонта проводится механическими или электронными приборами.

Особенности рамного устройства

Стапель для кузовного ремонта, изготовленный как рама, является компактным и относительно недорогим оборудованием. Если сравнить его с другими видами стапелей, то стоимость рамной конструкции меньше в 2-5 раз. Ремонт автомобиля возможен с любой стороны. Поднимается машина на нужную высоту при помощи подъемного устройства. Выпускается два вида рамных стендов – стационарный и передвижной. Сделать что-то на ходу помогает передвижной механизм. Более на стационарном стапеле. Кузовной стапель, изготовленный как рама, состоит из следующих функциональных частей:

• Жесткая рама усиленного вида является основой рамного стапеля
• Силовое устройство – крепится в любой точке рамы (усилие соответствует 10 т)
• Стойки для фиксации машины – крепятся при помощи клиньев или болтов
• Зажимы для кузовного ремонта – выполняются в виде губчатых тисков, которые крепятся за пороговую отбортовку и не дают автомобилю соскользнуть с платформы
• Цепь высокопрочной конструкции, захват, тяговый крюк

Вес конструкции 400-600 кг.

Использование рамного механизма

Геометрия кузова не должна быть изменена. В противном случае изменяется поведение машины на дороге, что влечет за собой возникновение аварийных ситуаций. Проверка геометрии кузова автомобиля проводится автомастерами по контрольным точкам. Их параметры прописаны в технической документации каждого автомобиля. Выправить геометрию можно в автосервисе, который использует заводские варианты . Часто небольшие автомастерские практикуют изготовление стапеля для кузовного ремонта своими руками – затраты на него снижаются в 5-6 раз.

Передвижная конструкция дает возможность заняться ремонтом автомобиля практически в любом месте. Силовая установка фиксируется в нужной точке рамы. Стационарная рама жестко монтируется в пол. Поврежденная машина ставится на раму и зажимается крепежами. Посредством цепи вытягивается поврежденная часть автомобиля. Приобретая рихтовочное оборудование, необходимо изучить чертеж стапеля, понять принцип его работы, выбрать максимально подходящий для планируемых видов работ.

Изготовление самодельного стапеля

Существует несколько видов рамных стапелей, которые делаются в домашних условиях. Главным при использовании любого аппарата остается чертеж стапеля для кузовного ремонта, так как оборудование относится к разряду сложных для изготовления.

Изготовление передвижного стапеля

Чтобы собрать конструкцию, потребуется выполнить следующие операции:

• Возьмите металлический швеллер толщиной от 4 мм
• Изготовьте раму, размеры которой будут в полтора раза больше авто
• Усильте раму поперечными и угловыми элементами. К поперечинам будет крепиться вытяжное устройство или проводиться фиксация машины
• Прикрепите к нижней части швеллера 4 колеса для передвижения рамы
• Для подъема машины на раму сделайте сходни, которые с одной стороны будут иметь заглушку, а с другой – съемный участок для подъема
• Самодельный стапель для кузовного ремонта оснащается слесарными тисками для фиксации автомобиля или покупными зажимами

Возможно изготовление рамного стапеля размером 1,80х1,80 (м). Он устанавливается между колесами автомобиля. Такая конструкция исправляет нарушение геометрии кузова в местах порогов или стоек.

“Устройство прослужит долго, если правильным образом защитить его поверхность – детали зачищаются, грунтуются, покрываются лакокрасочным материалом”.

Изготовление стационарного стапеля

Рама стационарного стапеля монтируется в пол автомастерской. Швеллер бетонируется, между направляющими кладутся поперечные усилители жесткости конструкции. Рамный напольный стапель своими руками изготавливается из профиля сечением 40х80 (мм). Длина определяется габаритами автомобиля.

Для изготовления стационарного стапеля потребуются качественные инструменты и материалы

По периметру вмонтированной рамы устанавливаются 4 крепления для фиксации струбцин с тисками, зажимающими автомобиль. Струбцина двигается перпендикулярно зацементированному швеллеру, что позволяет поймать размер любого автомобиля. Если ремонтируются разные машины, то стенд для кузовного ремонта оснащается дополнительными струбцинами, рассчитанными на разные базы. Установка автомобиля на стапель проводится при помощи домкрата – сначала поднимается передняя часть, потом задняя. В подходящих местах автомастерской проушины, в которые крепится цепь.

Изготовить стапель для кузовного ремонта своими руками вполне реально при соблюдении технологии и применении прочных материалов, крепежей.

Изготовление подъемника

Обычно для ремонта автомобиль нужно приподнять. Чтобы сделать авто своими руками, можно воспользоваться лебедкой с последующей фиксацией машины на платформах. Способ не является максимально надежным. Все параметры инструментов и материалов точно рассчитываются под заданный запас массы, что сделать в домашних условиях трудно.

Чтобы сделать подъемник, требуется знание и понимание внутреннего устройства конструкции, соблюдение техники безопасности, выбор надежных элементов для сборки агрегата.

В домашних условиях иногда изготавливают подъемник ножничного типа. Для него потребуется швеллер с П-образным сечением. Из швеллера варится рама и площадка. Двутавровые балки применяются для изготовления ножниц (Н-образное сечение). Необходима установка втулок, гидроцилиндров, подключение насоса. Такое устройство, изготовленное самостоятельно, способно поднять автомобиль на высоту 1 метра.

Подводя итоги

Кузовной ремонт проводится при помощи трех видов стапелей. Изготовить самостоятельно можно рамочный стенд из швеллера для выправления геометрии автомобиля. Для этого понадобятся усиленная рама, металлические цепи, крюки, специальные зажимы для фиксации авто.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Вытяжка поврежденных элементов производится при помощи гидравлического инструмента. Изготовление подъемника считается сложным инженерным мероприятием, к которому предъявляются повышенные требования безопасности. Как альтернативные способы рассматриваются сооружение ямы или эстакады.

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Для выполнения кузовного ремонта простых инструментов зачастую недостаточно, и требуется специализированное и дорогостоящее оборудование. Деформация основных деталей не всегда означает необходимость их замены. Восстановление геометрии кузова можно выполнить в мастерской, но эти услуги имеют немалую стоимость. При наличии соответствующего оснащения можно легко провести ремонт самостоятельно. Для выполнения таких работ понадобится самодельный стапель, сборка которого не займёт много времени.

Назначение и преимущества самостоятельного изготовления стапеля

Стапель – это механическое оборудование, задачей которого является восстановление исходного состояния рамы автомобиля и геометрии кузова. Выпрямление деформационных изгибов, вмятин и других неровностей выполняется с помощью локальных нагрузок. В большинстве серьёзных изменений геометрии кузова, стапель является единственно возможным решением для восстановления формы каркаса машины. Наличие такого оборудования обязательно для каждой мастерской и гарантирует качественное проведение кузовного ремонта.

Для решения сделать стапель своими руками требуется разобраться не только в назначении такого механизма. Производители предлагают различную функциональность этого оснащения. Некоторые модели подходят только для работы в крупных сервисных центрах. Существуют и более мобильные варианты, которые можно установить в гараже или аналогичном помещении. При покупке таких устройств для личного пользования их цена будет высока и самостоятельное изготовление наиболее целесообразно.

Важность правильной геометрии автомобиля

Деформация кузова может возникнуть в силу различных причин. Случайный наезд на препятствие, переворот при езде на пересечённой местности или попадание в ДТП не проходят бесследно для машины. Изменение геометрии на лонжеронах или изогнутая рама автомобиля способны привести к таким последствиям:

• Наличие шума и посторонних звуков при работе двигателя;
• Невозможность открыть двери, багажный отсек или капот;
• Занос автомобиля в сторону при движении по прямой;
• Щели в панелях кузова и конструктивных элементах;
• Неравномерный износ резины.

Такие особенности повреждения рамы ставят под сомнение возможность эксплуатации транспортного средства. Базовые размеры кузова указаны в технической документации каждого автомобиля. Причём их изменение будет требовать восстановления исходных параметров для продолжения безопасной езды. Стапельные механизмы позволяют практически полностью устранить деформацию и самостоятельное создание такого помощника будет хорошей альтернативой обращению в сервисный центр.

Выбор конструкции стапеля

Применение разнонаправленных усилий — наиболее важная особенность силового стенда. Такие работы затруднительно произвести вручную. Изготовить стапель своими руками можно различной конструкции. Подобные устройства выполняются из прочного металла, а их особенности зависят от типа выполняемого ремонта. При выборе подходящей модели стапеля следует учитывать параметры транспорта, для которого он изготавливается. Размеры стенда, характеристики приборов и механизмов можно подобрать, ориентируясь на наиболее удачные модели компаний Trommelberg, Nordberg BAS или Autorobot.

В зависимости от характера проводимых работ и универсальности использования существует несколько разновидностей таких силовых стендов. С помощью небольших конструкций будет удобно проводить локальный ремонт. а крупногабаритный промышленный стапель, оснащённый мощным гидравлическим оборудованием, справится с тяжелым грузовым транспортом. Для выбора подходящей конструкции следует знать виды и назначение всех подобных устройств.

Виды и функциональность рихтовочных стапелей

Строгой стандартизации силовых стендов не существует. Большинство производителей дополняют стапель различным оборудованием. Так, анкерные зажимы, специальные захваты и многобашенная конструкция стенда обеспечивает создание усилия в нужном направлении. Для использования в гараже можно выбрать только самое необходимое оснащение, а остальное приобрести или изготовить потом. Все стапеля можно разделить на 3 вида имеющие свои особенности и функциональность.

Рамная конструкция стапеля

Рамный стапель – представляет собой конструкцию для вытягивания относительно небольших деформаций. Такой стенд подойдёт для проведения локальных работ и позволяет с высокой точностью восстановить геометрию деформированного участка. Металлическая рама имеет сложную конструкцию, которая служит для обеспечения достаточной жёсткости. Прочная фиксация позволяет производить растяжку транспортного средства в любую сторону и изменять направление прилагаемых усилий.

Рамный стенд достаточно популярен в связи с небольшими размерами и практичностью. Фиксация машины на таком каркасе выполняется специальными захватами. Для вытягивания деформированных узлов используется цепное соединение, которое обеспечивает восстановление правильного положения повреждённой детали. В комплект подобной установки должен входить подъёмник для обеспечения фиксации транспортного средства на необходимой высоте. Обустройство такого стенда потребует различных деталей для обеспечения захвата и установки машины.

Напольная конструкция стапеля

Напольный стапель – используется профессиональными компаниями, специализирующимися на кузовном ремонте. Его конструкция подразумевает довольно высокие тяговые усилия, подходящие даже для восстановления грузового транспорта. При отсутствии объёмов работ эта система не занимает много места, что обеспечивает дополнительные удобства в эксплуатации. Такой стапель для кузовного ремонта своими руками сделать довольно сложно ввиду огромного количества деталей. В большинстве случаев функциональность такого силового стенда не нужна в условиях обычного гаража.

Любой напольный стапель нуждается в специально подготовленном основании. Монтаж рельсовых путей, системы стоек, анкеров и креплений требует точных расчётов и наличия соответствующего оборудования. Наиболее удобен напольный стапель при установке крепёжных систем вровень с полом, что обеспечит безопасность передвижения и работы. Возможностей такого силового стенда будет достаточно для доступа к любому участку деформации, а установка и закрепление машины не занимает много времени.

Платформенная конструкция стапеля

Платформенный стапель – имеет некоторую схожесть с эстакадной конструкцией. С помощью такого приспособления легко тянуть кузов автомобиля в любом направлении. Платформа подобного устройства имеет огромные возможности для установки дополнительного оборудования. Производить вытягивание на таком стенде наиболее удобно, а его функциональности достаточно для профессионально применения или проведения ремонта в гараже.

Для самостоятельного изготовления такая конструкция не предоставляет затруднений. Любой платформенный стапель превосходит по своим возможностям рамный и подойдёт для большинства видов транспортных средств. Для ремонта машины на этом стенде можно использовать одну или более башенных стоек, что будет достаточно для проведения самых сложных работ. Вытягивающие усилие гидравлического оборудования не имеет ограничений. Причём такая платформа может использоваться для кузовного ремонта внедорожников и более тяжёлой техники.

Что понадобится для изготовления стапеля

Производством стапелей занимаются крупные компании с мировым именем и мелкие региональные предприятия. Цена на подобные силовые стенды сильно разнится, но самостоятельное изготовление такого оборудования обойдётся многократно дешевле. В зависимости от выбранной конструкции следует составить чертежи, предусмотрев все особенности будущей мастерской. Затем останется только подготовить необходимые расходные материалы и инструмент.

Чтобы собрать самодельный стапель потребуется металлический профиль, который и составит остов конструкции. Процесс сборки выполняется с помощью сварки, и соответствующее оборудование должно быть в наличии. Крепёжная система разрабатывается индивидуально и важно приобрести механизм силовой стойки, цепи и сложные в изготовлении захватывающие устройства. Перед началом работ следует подготовить металл путём его очистки от ржавчины, обезжиривания и грунтовки. После чего можно приступать к сборке конструкции.

Изготовление рихтовочного стенда

Для получения надёжного каркаса профиль должен выдерживать не только вес автомобиля, но и усилие, создаваемое башенной стойкой. Для выполнения таких задач толщина металла стапеля не должна быть менее 4 мм. Наиболее удобна для установки в гараже платформенная конструкция рихтовочного стенда, и её проектированию стоит уделить отдельное внимание.

Точные размеры стапеля зависят от типа транспортного средства, нуждающегося в обслуживании. В длину для подобной конструкции будет достаточно 4.5 м профиля, а ширина в 2 м обеспечит удобную установку машины. Для изготовления каркаса подойдёт швеллер с сечением 50-120 мм, который образует прочную платформу для установки машины. Учитывая, что нагрузка от силовой башни на профиль будет пытаться его развернуть, требуется установить мощные ребра жёсткости. Сбор каркаса проводится с помощью сварочных прихваток, а после подгонки выполняется окончательная сварка. В целом все действия имеют следующий порядок:

• Сбор конструкции согласно разработанной схеме;
• Сваривание тела стапеля с учётом всех рёбер жесткости;
• Сборка и установка крепежей для фиксации автомобиля;
• Монтаж силовой стойки и дополнительного оборудования;
• Установка цепей, захватов и кронштейнов.

При выполнении таких работ особое внимание требуется уделить жёсткости конструкции. Организовать ремонт на стапеле возможно только при условии, что машина будет надёжно закреплена. Следует внимательно относиться к вопросам безопасности. Нагрузки, воздействующие на раму транспортного средства во время вытяжки способны не только повредить автомобиль, но и нанести ощутимый удар по здоровью.

Эксплуатация силового стенда

Изготовить стапель можно любой конструкции, рамный или платформенный наиболее подходят для таких целей. Главное — ответственно подойти к работе и проявить собственную смекалку. Понять, как сделать стапель достаточно просто, а правильный выбор материала поможет снизить затраты на его создание. Для воплощения собственных идей стоит взять всё лучшее из уже существующих моделей. Эксплуатация стапеля рассчитана на долгие годы и такое оснащение ещё не раз докажет свою практическую пользу.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно. У самодельных стапелей для ремонта кузова огромное количество преимуществ.

Для чего предназначен и принцип работы

Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.

Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

1. Напольные. Стандартная конструкция на рельсах.
2. Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
3. Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
4. Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

1. Занимают мало места.
2. Стоят дешевле, чем другие стапели.
3. Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

1. Она настраивается под разные виды машин.
2. Возможность оснащения устройства гидравликой.
3. У конструкции крепления зажимов нет аналогов.
4. Возможность использования с большинством видов машин.
5. Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Инструменты и материалы для создания конструкции

Нам понадобятся следующие материалы и инструменты:

1. Металлические профили.
2. Удлиненные профили (нужны для стоек).
3. Металлические уголки.
4. Сварочный аппарат.
5. Болты и гайки.
6. Крепежные механизмы.
7. Краска и грунтовка.
8. Цепи и крюки.
9. Гидравлическое оборудование.

• Краскопульт.
• Силовая стойка.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

1. Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
2. Теперь приварить к профилю-основе уголки из металла.
3. Приварить профиль (это будет стойкой). Он закрепляется болтами.
4. Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

1. Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
2. В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
3. Теперь делаются пороги. Они создаются из металлических уголков.
4. Пороги устанавливаются на балки, закрепляются болтами.
5. После монтажа придется закрепить все элементы сваркой.

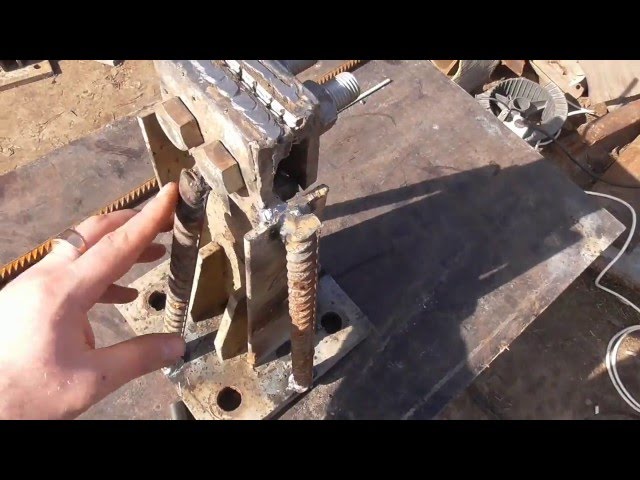

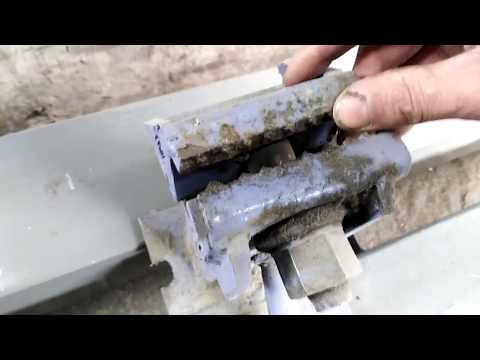

Крепление кузова к стапелю

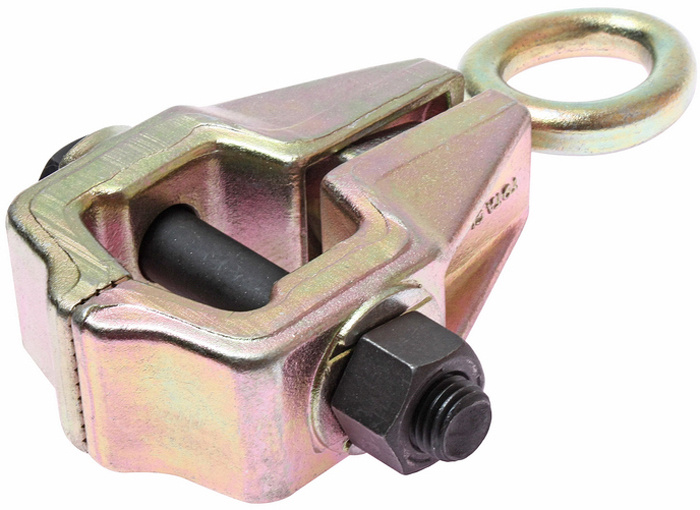

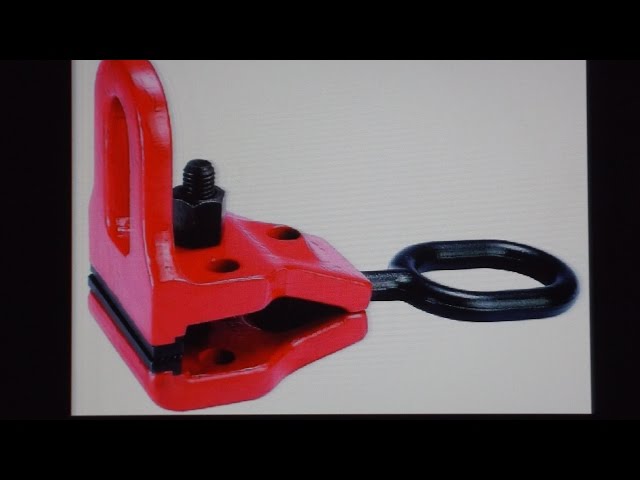

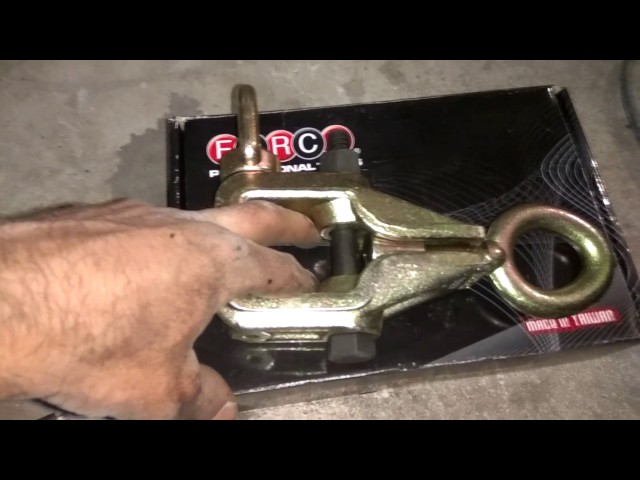

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

Зажимы для стапеля своими руками чертежи — АвтоТоп

Содержание

• Что такое стапель
• Виды стапелей
  • Подкатные
  • Напольные
  • Рамные
  • Платформенные
• Самодельное оборудование
  • Изготовление передвижного стапеля
  • Изготовление стационарного стапеля
• Расчет необходимых материалов
• Изготовление стапеля
• Для чего предназначен и принцип работы
• Виды стапелей и их основные отличия
  • Напольные конструкции
  • Подкатной
  • Рамные
  • Платформенные модели
• Инструменты и материалы для создания конструкции
• Пошаговая инструкция построения
  • Чертежи и размеры
  • Изготовление рамы
  • Крепление кузова к стапелю
  • Установка стойки и тянущих устройств

При сильных ДТП автомобиль получает деформацию кузова. Неисправный корпус влияет на расход топлива и управляемость. Кузов с нарушенной геометрией не сможет защитить пассажиров в случае повторного ДТП. Стапель для кузовного ремонта это необходимый инструмент для ремонта машины.

Что такое стапель

Стапель для правки кузова – это приспособление для проведения кузовного ремонта. Стенд предназначен для выправки серьезных повреждений авто, и оснащается креплениями, позволяющими вытягивать кузов, а также менять форму и размер некоторых элементов. Стапелем устраняют серьезные повреждения автомобильного корпуса.

Виды стапелей

Все виды стапелей имеют идентичный принцип действия. Для устранения деформации кузова, его фиксируют к одному или нескольким участкам, которые нуждаются в выправлении и рихтовке. Далее, мастер, используя вытяжное устройство, прикладывает усилие, и выправляет поврежденные части корпуса.

Простые стапели, предназначенные для ремонта кузова, оснащены одним вытяжным устройством. Сложные приспособления имеют несколько вытяжных механизмов.

Существует 4 вида устройств: напольные, подкатные, рамные и платформенные.

Подкатные

Подкатной стапель используют для кузовного ремонта автомобилей разного типа. Он оснащен приспособлениями, которые позволяют закрепить автомобиль без выполнения отбортовки порогов. Подкатные стапели удобно применять в условиях ограниченного пространства. Благодаря этому, приспособление используют в гаражных условиях.

Подкатное оборудование нельзя применять при возникновении перекосов и изменении кузовной геометрии.

Напольные

Напольный стапель для кузовного ремонта своими руками – компактное и эффективное оборудование для восстановления корпуса авто в гараже или мастерской. Если нет нужды в использовании вытяжного механизма, тогда рельсы используют для других целей.

Рамные

Рамный стапель относится к профессиональной разновидности вытяжных механизмов. Основное отличие от остальных видов, заключается в том, что рамные приспособления имеют сложную конструкцию.

Механизм вытяжки позволяет ремонтировать разные модели автомобилей. Машина фиксируется на раме, которая отличается высокой прочностью. С помощью направленного в разные стороны усилия, вытягивают кузовные деформации легкой и средней степени тяжести.

Чтобы сэкономить место в мастерской или гараже, а также облегчить процесс восстановления корпуса автомобиля, приобретают стенды для кузовного ремонта, оснащенные подъемником.

Платформенные

Платформенный стапель для кузовного ремонта является полноценным профессиональным оборудованием. Приспособления данного вида используют для выправки повреждений корпуса любых автомобилей, в том числе и рамных внедорожников.

Конструкция механизма для вытягивания, состоит из специальных рельс и въездного моста-основы. На нее машина заезжает самостоятельно, либо его туда втягивают, если автомобиль не на ходу. Платформа оснащена разными устройствами и крепежными механизмами, которые надежно закрепляют транспортное средство на стапеле.

Платформенные приспособления имеют гидравлические металлические стойки, лебедку, силовые и выдвижные блоки. Балки приспособления позволяют без усилий, перемещать тяжелые конструкции в любых направлениях. Платформенный рихтовочный стенд имеет телескопическую шкалу, с помощью которой проводят точные расчеты и измерения.

К недостаткам платформенного вытяжного механизма относят большие габариты и высокую стоимость оборудования. Оно используется в крупных сервисах технического обслуживания автомобилей.

Самодельное оборудование

Создание самодельного стапеля для правки кузова позволит сэкономить деньги, так как они дорогие. При конструировании следует учесть размеры будущего приспособления для ремонта автомобиля и создать чертеж устройства. Его можно заказать у специалистов, или отыскать готовый в интернете. В зависимости от типа вытяжного механизма отличается набор инструментов и материалов, которые понадобятся.

Изготовление передвижного стапеля

Чтобы самому сделать передвижное приспособление для правки кузова потребуется:

1. Из профиля, толщиной более 4 мм, нужно создать раму, с размерами в два раза больше габаритов машины.
2. Конструкция усиливается поперечинами и угловыми элементами. С помощью поперечин будет фиксироваться автомобиль. Также на них закрепляют вытяжные механизмы.
3. Чтобы конструкция стала передвижной, к нижней части прикрепляют четыре колеса.
4. Для получения возможности поднимания авто на раму, конструируют сходни. С одной стороны они будут иметь специальную заглушку, а с другой съемный участок, необходимый для выполнения подъема транспортного средства.
5. Конструкцию оснащают слесарными тисками либо специальными зажимами. Они нужны для осуществления надежной фиксации машины.

Чтобы конструкция прослужила долго, ее покрывают слоем грунтовки и красят.

Изготовление стационарного стапеля

При конструировании рихтовочного стенда своими руками, швеллер бетонируют, а также усиливают поперечинами жесткой конструкции. Оптимальным материалом для создания «стационара» является металлический профиль с сечением 40 на 80 мм. Длина определяется в зависимости от габаритов автомобиля.

Далее по периметру рамы устанавливают четыре крепления, которые предназначены для тисков, зажимающих машину. Они двигаются перпендикулярно швеллеру, благодаря чему могут ремонтироваться повреждения любых размеров. Авто устанавливают на стенд для кузовного ремонта с помощью домкрата: сначала поднимают переднюю часть автомобиля, потом заднюю. В гараже или автомастерской потребуется вмонтировать специальные проушины, необходимые для крепления цепи.

Чтобы облегчить процесс поднятия автомобиля, используют самодельный подъемник. Он делается с помощью лебедки и специальной платформы.

Стапель – необходимое оборудование для кузовного ремонта своими руками. Приспособлением устраняют повреждения корпуса авто. При самостоятельном восстановлении корпуса машины, вытяжной механизм также необходим.

Стапель — это специальное устройство (платформа), которое предназначено для кузовного ремонта и восстановления изначальной геометрии кузова с помощью приложения разнонаправленных усилий. Качественный стапель заводского изготовления стоит достаточно дорого и для выполнения немасштабных и редких кузовных работ его приобретение не целесообразно. Сделать его можно и своими руками, причем цена за самодельный стапель будет не такой уж и высокой.

Расчет необходимых материалов

Перед началом работ по изготовлению стапеля необходимо выполнить его чертеж и рассчитать количество требуемых материалов. Платформа должна выглядеть в виде прямоугольника (а лучше нескольких) из металлопрофиля сечением 50×50 или 70×40 (чем толще — тем лучше). Оптимальная длина — 2000 мм, ширина равна ширине колесной базы автомобиля.

Почему выбрана именно такая ширина? Вообще возможно изготовление стапеля шириной, равной ширине колесной базы автомобиля. Или же меньшей, чем она, но с выполнением «отростков» от рамы, на которых и будут крепиться зажимы. Первый способ предпочтительней из-за места расположения зажимов.

Посередине платформы необходимо будет вварить ребро жесткости из аналогичного металлопрофиля. В процессе работы потребуется дополнительный металл, подсчитать количество которого на начальном этапе работы затруднительно.

После того, как расчет необходимого количества металлопрофиля будет выполнен, его можно заказать на специальной базе или воспользоваться уже имеющимся.

Для обеспечения функциональности стапеля его нужно будет оснастить хорошей гидравликой — подойдет комплект тоннажностью до 10 тонн.

Также нужно помнить, что стапель бывает двух видов: стационарный (то есть установленный в конкретном месте без возможности перемещения) и передвижной (оснащенный колесиками и приспособленный для хранения и в вертикальном положении). Если выбран второй вариант, то нужно приобрести еще и комплект колесиков: 4 или более — для рамы, 2 — для силовой стойки.

Изготовление стапеля

Сборка рамы выполняется сваркой. То есть навыки работы со сварочным аппаратом необходимы.

Стадии выполнения работ:

• В первую очередь собирается прямоугольник из металлопрофиля расчетной длины и ширины, ровно посередине его нужно укрепить дополнительным профилем. Сборка рамы выполняется так, как посчитает нужным будущий хозяин стапеля. Возможно, он захочет дополнительно укрепить продольные стороны рамы, возможно — поперечные. Какой-то определенной принципиальной позиции по этому вопросу нет.
• Для повышения устойчивости автомобиля на стапеле, в его углах нужно наварить высоты, которые будут препятствовать возможному съезду машины.
• Следующий этап — установка крепежей на продольных сторонах рамы. Крепежи — это зажимы с губками, которые потребуются для надежной фиксации остова автомобиля при воздействии на него нагрузок. Строгого места фиксации крепежей быть не может, они должны иметь возможность передвижения по всей длине рамы. Изготовление зажимов своими руками также возможно, но если они есть в свободной продаже, то особого смысла в этом нет, так как самодельный зажим будет стоить примерно столько же, сколько и заводской.

• Далее следуют работы по установке силовой стойки. Силовая стойка — это приспособление в форме перевернутой буквы «Г», которая также должна перемещаться по всей раме и надежно фиксироваться в любом месте. Можно сделать не одну, а две силовые стойки.
• Придание стапелю эстетичного вида. Этот этап заключается в обыкновенной покраске стапеля.
• Ну и в завершении работы самодельный стапель оснащается теми приспособлениями для ремонта, ради использования которых он и создавался: крюками, цепями, гидравликой.

Самодельный стапель готов, его использование поможет выполнять те виды кузовного ремонта, которые ранее были возможны только автомастерских, а способы его практического применения можно увидеть на различных видео.

Для ремонта кузова часто необходимы дорогостоящие материалы. Но деформация деталей не значит, что их нужно заменять. Можно восстановить геометрию кузова, обратившись в мастерскую. Но услуги работников придется оплачивать. А можно создать стапель, и отремонтировать машину самостоятельно. У самодельных стапелей для ремонта кузова огромное количество преимуществ.

Для чего предназначен и принцип работы

Стапель – оборудование, необходимое для исправления погнувшегося кузова легкового автомобиля. Но, в зависимости от вида устройства, ремонтируются и крупногабаритные машины. Его цель – выпрямление и исправление.

Принцип работы в воздействии силы на надежно зафиксированную машину. Для этого используются цепи или другие устройства, которые позволяют вернуть необходимую геометрию кузова.

Виды стапелей и их основные отличия

Всего существует 4 вида конструкции:

1. Напольные. Стандартная конструкция на рельсах.
2. Подкатные. Небольшие по размеру. Подобные конструкции хранят в гараже или мастерской.
3. Рамные. Конструкции на цепях, предназначенные для полноценного ремонта и подъема машины на высоту.
4. Платформенные. Предназначены для профессионального ремонта. Подходят для крупногабаритных машин.

Напольные конструкции

Напольный стапель еще называют стационарным. Его отличие в наличии на полу рельс, которые позволяют передвигать механизмы. С их помощью легко осуществить кузовные работы.

Стационарный стапель удобен благодаря выдвижным механизмам.

У напольных конструкций есть 3 преимущества:

1. Занимают мало места.
2. Стоят дешевле, чем другие стапели.
3. Быстрый монтаж транспорта.

Недостаток в сложности монтажа конструкции.

Подкатной

Подкатной стапель – это стапель, который используют для легких работ по ремонту, если нет полноценного стапеля или его использование невозможно по каким-то причинам. Отличие в том, что подкатной стапель небольшой по размеру – не обязательно подкатывать машину к нему. Можно принести подкатной стапель к машине.

У этой конструкции есть преимущества:

1. Она настраивается под разные виды машин.
2. Возможность оснащения устройства гидравликой.
3. У конструкции крепления зажимов нет аналогов.
4. Возможность использования с большинством видов машин.
5. Компактный размер.

Недостаток в том, что невозможно осуществлять сложные работы, связанные с большими перекосами.

Рамные

Отличительная черта рамных конструкций в использовании рамы в качестве основы. Автомобиль фиксируют цепями. Чаще всего эту конструкцию используют для незначительного ремонта. Но, в то же время, структура рамных стапелей сложнее, чем других. В них монтированы захваты, которые позволяют фиксировать кузов машины в необходимом положении или даже поднимать его на определенную высоту.

Платформенные модели

Платформенная модель очень похожа на эстакадную конструкцию. Она позволяет тянуть кузов машины в любую сторону. На платформе стапеля можно установить много различного оборудования. Делать вытягивание на платформе очень удобно, а функциональности достаточно, чтобы сделать профессиональный ремонт непосредственно в гараже.

Инструменты и материалы для создания конструкции

Нам понадобятся следующие материалы и инструменты:

1. Металлические профили.
2. Удлиненные профили (нужны для стоек).
3. Металлические уголки.
4. Сварочный аппарат.
5. Болты и гайки.
6. Крепежные механизмы.
7. Краска и грунтовка.
8. Цепи и крюки.
9. Гидравлическое оборудование.

• Краскопульт.
• Силовая стойка.

Пошаговая инструкция построения

Постройка любых самодельных конструкций начинается с этапа проектирования. Нужно сделать такой стапель, который удобно использовать. Важно, чтобы он не занимал слишком много места, блокируя свободное перемещение.

Вторым пунктом всегда идет создание каркаса конструкции. Последний пункт – установка креплений и устройств для стягивания своими руками.

Чертежи и размеры

Сначала нужно сделать подходящие чертежи. Уже готовые варианты можно найти ниже. Разметка делается согласно размерам транспортного средства. После начинается этап приготовления и подбора инструментов и материалов. Также нам понадобится сделать достаточно большую крепежную систему, которая бы подходила для нашего транспорта. Хорошо будет приготовить ее с возможностью смены высоты.

1. Как только все чертежи будут готовы, а материалы подобраны, можно приступать к работе. Сначала придется удалить влагу с материалов и покрыть их грунтовкой. Можно покрасить их сразу, а можно оставить этот шаг напоследок.
2. Теперь приварить к профилю-основе уголки из металла.
3. Приварить профиль (это будет стойкой). Он закрепляется болтами.
4. Теперь привариваются цепи, крюки и выдвижные приспособления.

Изготовление рамы

Рама отвечает за фиксацию автомобиля. Поэтому нужно быть внимательным при ее создании.

1. Перед созданием рамы необходимо создать наружный каркас. Именно к нему будет монтироваться рама.
2. В качестве материала подойдет металлический профиль. На нем крепится стойка и захваты (они нужны для фиксации порога автомобиля).
3. Теперь делаются пороги. Они создаются из металлических уголков.
4. Пороги устанавливаются на балки, закрепляются болтами.
5. После монтажа придется закрепить все элементы сваркой.

Крепление кузова к стапелю

Для крепления нужны зажимные струбцины. Если их невозможно купить, сделайте самостоятельно. Понадобятся железнодорожные площадки (то, чем рельсы крепят к шпалам). Каждая из площадок разрезается пополам, а на внутреннюю часть наваривается металл. Его нарезают на ромбики, используя болгарку.

С наружной частью не нужно ничего делать. Также к внутренней части приваривается пластина – 4 миллиметра в толщину. Она важна, чтобы зажимное устройство фиксировало порог и не сгибалось в процессе использования.

Установка стойки и тянущих устройств

Для стоек и устройств подойдут заводские гидравлические приспособления. Если их невозможно купить, подойдет самодельный механизм. Мощность устройства должна быть от 1 до 2 тонн. Чтобы прикрепить тянущие устройства, нужна накладка. Ее делают из швеллера и устанавливают в каркас стапеля. Чтобы поставить механизм стягивания и цепи в любое место, необходимо проделать отверстия в раме по всему стапелю.

Если стойка сделана самостоятельно, рекомендуется применить башенное устройство. Оно тяжелое, но восстановление машины будет равномерным.

Сделать стапель не так трудно. Если у вас есть базовые знания в строительстве, вы сможете без труда сделать все своими руками. Главное – выбрать правильный материал и сделать правильные чертежи.

кузовные зажимы и цепи

Выберите категорию:

Все Акции!!! Скидки всем!!! » Сезонные акции и скидки » Шиномотажный сезон Акции » Наборы инструмента Акции » Домкраты Акции » Динамометрические ключи Акции » Гайковерты Акции » Гидравлика Акции » Тележка + набор инструмента » Специнструмент Акции Хиты продаж!!! Наборы инструмента » универсальные наборы инструмента » наборы торцевых головок 1/4″ » наборы торцевых головок 3/8″ » наборы торцевых головок 1/2″ » наборы торцевых головок 3/4″ » наборы торцевых головок дюймы » кейсы от наборов инструмента Пневмоинструмент » пневмогайковерты » пневмотрещотки » пистолеты подкачки и продувки » оборудование для подготовки воздуха » разъемы и фитинги » ремонтные комплекты для пневмоинструмента » шланги для пневмоинструмента » шлифовальные пневмомашинки » пневмодрели » бормашинки (шарожницы) пневматические » пневмозубила (пневмомолотки) » прочий пневмоинструмент Динамометрические ключи, редукторы и угломеры » динамометрические ключи » ремонтные комплекты для динамометрических ключей » угломеры » редукторы » динамометрические отвертки Специальный инструмент » универсальные съемники » для ремонта двигателя » для ремонта трансмиссии, сцепления » для ремонта тормозной системы » для замены стекол » для хомутов и шлангов » для ремонта ходовой » специальные головки » съемники масляных фильтров » прочий специнструмент » электрика »» клещи электические » для топливной магистрали и систем кондиционирования Гаечные ключи и наборы ключей » комбинированные ключи и наборы »» комбинированные ключи »» наборы комбинированных ключей » рожковые ключи и наборы »» рожковые ключи »» наборы рожковых ключей » трещоточные ключи и наборы »» трещоточные ключи »» наборы трещоточных ключей » накидные ключи и наборы »» накидные ключи »» наборы накидных ключей » ключи Е-профиль и наборы »» ключи Е-профиль »» наборы ключей Е-профиль » разрезные ключи и наборы »» разрезные ключи »» наборы разрезных ключей » торцевые ключи и наборы »» торцевые ключи »» наборы торцевых ключей » наборы храповичных ключей » ключи серповидные » разводные ключи и КТР » свечные ключи » ударные ключи По марке автомобиля » VAG (Volkswagen, Audi, Skoda, Porsche, Seat) »» Двигатель и трансмиссия »» Ходовая и тормозная система » Mercedes-Benz »» Двигатель и трансмиссия »» Ходовая и тормозная система » BMW »» Двигатель и трансмиссия »» Ходовая и тормозная система » FORD »» Двигатель и трансмиссия »» Ходовая и тормозная система » PSA (Peugeot, Citroen) »» Двигатель и трансмиссия »» Ходовая и тормозная система » OPEL and GM »» Двигатель и трансмиссия »» Ходовая и тормозная система » Renault »» Двигатель и трансмиссия »» Ходовая и тормозная система » Japan (Toyota, Honda, Mazda, Nissan, Mitsubishi, Subaru ) »» Двигатель и трансмиссия »» Ходовая и тормозная система » Chrysler and Jeep »» Двигатель и трансмиссия »» Ходовая и тормозная система » FIAT and ALFA ROMEO »» Двигатель и трансмиссия »» Ходовая и тормозная система » Volvo »» Двигатель и трансмиссия »» Ходовая и тормозная система Угловые ключи и наборы » угловые ключи шестигранные HEX » угловые ключи шестилучевые TORX Балонные ключи Торцевые головки и аксессуары к ним » головки для ручного инструмента »» наборы головок на дин-рейке »» головки 3/4″ »» головки 1/2″ »» головки 3/8″ »» головки 1/4″ »» головки для ручного гайковерта 1″ » ударные головки »» ударные головки 1″ »» ударные головки 3/4″ »» ударные головки 1/2″ » наборы ударных головок » воротки » ремонтные комплекты для воротков » удлинители » трещотки » ремонтные комплекты для трещоток » карданы » переходники и адаптеры » головки со вставкой » наборы головок E-профиль (внутренний TORX) » головки свечные » головки для поврежденного крепежа » держатели головок (дин-рейки) Биты и наборы бит » биты шестигранные HEX » биты шестилучевые TORX » биты двенадцатилучевые SPLINE » биты пятилучевые TS » наборы бит » адаптеры и переходники для бит Отвертки и наборы отверток » отвертки » наборы отверток » отвертки TORX » наборы отверток TORX » отвертки ударные Диагностический инструмент » масломеры » компрессометры » топливомеры » стетоскопы » стробоскопы » прочий диагностический инструмент » ареометры » мультиметры Инструмент для грузовых а/м » Двигатель и трансмиссия » Ходовая и тормозная система Гидравлическмй инструмент и домкраты » домкраты подкатные » домкраты бутылочные »» ремкомплекты для бутылочных домкратов » растяжки гидравлические и наборы » стяжки гидравлические » краны гидравлические » стойки гидравлические » прессы » тележки гидравлические » насосы гидравлические » разъемы и переходники для гидравлического инструмента » опоры резиновые на домкраты и подъёмники » гидроцилиндры домкраты механические Инструмент для кузовного ремонта » арматурный инструмент » кузовные зажимы и цепи » кузовные клещи-струбцины » кузовные правки » рихтовочные молотки и наборы » обратные молотки кузовные » прочий кузовной инструмент » заклёпочники »» заклепки » корщётки » прочее Покрасочное оборудование » ИК Сушки » Краскопульты » Пескоструйные камеры и пистолеты Гаражное оборудование » лежаки » лебедки и тали » тиски » подставки страховочные и стойки » краны » стенды для двигателя » домкраты реечные » траверса » прочее гаражное оборудование Тележки и ящики инструментальные, ложементы » инструментальные тележки » ложементы с инструментом » ящики и сумки инструментальные Инструмент для смазки и замены технических жидкостей » шприцы, насадки, шланги » устройства для слива и сбора масла -насосы » масленки » насос для перекачки топлива Шарнирно-губцевый инструмент » пассатижи, утконосы и длинногубцы » бокорезы и кусачки » клещи переставные » клещи для стопорных колец » ручные клещи-струбцины » наборы губцевого инструмента Ударно-режущий инструмент » молотки, кувалды, киянки » зубила, керны » выколотки » ножницы по металлу » ножи технические » наборы клейм » наборы ударно-режущего инструмента » просечки » болторезы » гайколомы Измерительный инструмент » штангенциркули » щупы и наборы щупов » микрометры » рулетки » линейки Осветительное оборудование » лампы-переноски Пуско-зарядные устройства » зарядные устройства » пуско-зарядные устройства » Провода прикуривателя (стартовые провода) Компрессоры » компрессоры для накачивания колес » компрессоры Колесный крепеж и секретки » колесный крепеж » секретки на колеса Шиномонтаж » подкачка шин » прочий инструмент для шиномонтажа » головки для шиномонтажа » расходные материалы для шиномонтажа »» грузики самоклеющиеся »» грузики набивные для литых дисков »» грузики набивные для стальных дисков »» грибки »» пакет для колёс »» химия »» вентили »» жгуты для колес Металлообработка » резьбонарезной инструмент »» метчики »» плашки »» наборы метчиков и плашек »» держатели для метчиков и плашек » сверла »» сверла для точечной сварки »» наборы сверел по металлу »» сверла по металлу » напильники и надфили » развертки » восстановление резьбы » коронки биметаллические »» адаптер для биметаллических коронок » Фрезы Экстракторы и шпильковерты Сварка » Расходные материалы для сварки » Сварочные аппараты » Маска сварочная Монтировки, монтажки Автоаксессуары » стяжки груза » провода прикуривателя » троса буксировочные » канистры » знаки аварийной остановки » огнетушители » воронки » жилеты светоотражающие » сумки для наборов автомобилиста » горелки газовые и газ » аптечки » насосы для накачки колес » наборы для ремонта бескамерных шин » Щетки для мытья а/м Инструментальная мебель » верстаки » инструментальные шкафы Вспомогательный инструмент » магниты » зеркала » захваты Aбразив » круги отрезные и зачисные » круги лепестковые шлифовальные Генераторы Электромонтажный инструмент » паяльники » расходники для пайки Цепи и браслеты противоскольжения » браслеты » цепи

Результатов на странице:

5203550658095

Профессор Хаммер: самодельные зажимы для панелей

| How-To — Paint and Body

Это простой самодельный зажим, который очень эффективен для надежного удержания больших панелей, обеспечивая точное выравнивание и жесткость, необходимые для стыковой сварки.

В.
Я делаю много первоклассных работ, вырезаю пироги на капоте и планирую разобрать пару машин. Я очень ответственно отношусь к своей работе и использую исключительно стыковые соединения и сварку TIG. Это делает сварные швы мягкими и работоспособными, с минимальными искажениями, и позволяет мне выпрямить панели до совершенства, так что требуется лишь небольшое количество наполнителя.

У меня есть широкий ассортимент зажимов, в том числе 18-дюймовые тиски с глубоким зевом, которые позволяют мне зажимать панели заподлицо для прихватки, но если мне нужно выполнить сварку по всей длине большой панели, мне нужно выровняйте области, которые зажимы не могут достичь.

Я знаю, что для этой цели имеются имеющиеся в продаже зажимы, но мне нравится изготавливать собственные инструменты. Есть ли у вас какие-либо предложения по надежному закреплению больших гибких панелей при подготовке к стыковой сварке?

Брюс Карпентер
Через Интернет

A.
Прежде всего, я хвалю вас за тщательную работу. Как вы знаете, соединения внахлест более распространены для этого типа работ, но если вам нужна наибольшая обрабатываемость сварного соединения, позволяющая доводить панели до совершенства, стыковые соединения с помощью сварки TIG, безусловно, являются подходящим вариантом.

Я видел много способов выравнивания панелей для сварки. Некоторые люди используют маленькие ремешки с отверстиями на каждом конце. Эти ремни охватывают стык, и Clecos (или винты для листового металла) вставляются через отверстия, входящие в удерживаемые панели. Это работает достаточно хорошо, но не позволяет изменить положение соединения после того, как отверстия просверлены. Кроме того, усилие зажима ограничено, поэтому, если панелям требуется большая поддержка для поддержания правильного выравнивания, трудно добиться идеальной посадки заподлицо. Другим недостатком является то, что этот процесс оставляет вам много дополнительных пробелов, которые нужно заполнить.

В Австралии я встретил производителя автомобилей (чье имя ускользает от меня), который сделал несколько очень простых, но оригинальных зажимов для выравнивания панелей. Каждый зажим состоит из трех частей. Одна часть представляет собой небольшой прямоугольник из листового металла размером примерно 1×2 дюйма с отверстием в центре. Вторая часть представляет собой кусок круглого прутка 5/16 с загибом на одном конце. Заключительная часть представляет собой аналогичный кусок круглого прутка с конусной шлифовкой с одной стороны.

Чтобы использовать зажим, прямоугольник листового металла проходит через соединение, а один кусок круглого стержня проходит через отверстие на внутренней стороне панелей. Последним шагом является размещение сужающейся детали через отверстие в полосе листового металла на внешней стороне панели. Эти простые зажимы имеют очень хорошую удерживающую способность и могут быть затянуты или освобождены ударом молотка по изогнутому концу конического круглого стержня. На панелях с большим изгибом помогает изогнуть внутренний стержень.

Как видите, эти зажимы настолько просты, что их можно сделать несколько десятков за час или два, и их должно хватить на всю жизнь! Иногда самые простые инструменты являются лучшими.

Q.
Листовой металл какого размера следует использовать для изготовления патч-панелей?
Lee Torode
Через Интернет

A.
При изготовлении патч-панелей я всегда стараюсь ТОЧНО соответствовать исходной толщине. Автомобили 30-х годов обычно имели размер 19 (0,039 дюйма). После Второй мировой войны большинство производителей перешли на сталь 20-го калибра (0,033 дюйма). Новые автомобили изготавливаются из сверхтонкой стали (часто из высокопрочного сплава), толщина которой может достигать 23 калибра (0,028 дюйма). Вот почему ремонт после аварии на новых автомобилях обычно включает в себя замену панели, а не выравнивание или заплату, поскольку тонкие и прочные панели имеют крайне ограниченную работоспособность!

Вы можете отправить свои вопросы по электронной почте профессору Хаммеру (covell@cruzio. com) или отправить письмо по адресу Covell Creative Metalworking, 106 Airport Blvd., Suite 105, Freedom CA 95019. Вы получите личный ответ. Рон Ковелл снял много видеороликов по металлообработке, и теперь их можно просмотреть или загрузить с его веб-сайта. Ознакомьтесь с ними на covell.biz, а также с его продолжающейся серией семинаров, проводимых по всей стране, или позвоните, чтобы узнать текущее расписание семинаров и бесплатный каталог DVD. Телефон (831) 768-0705. Также загляните на канал Рона на YouTube: www.youtube.com/user/covellron.

Страницы трендов

• Лучшие электромобили — самые популярные модели электромобилей

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 90 8

  Это внедорожники с лучшим расходом топлива

Популярные страницы

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Tesla? Вот разбивка цен

• Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 90 8

  Это внедорожники с лучшим расходом топлива

Забытая рабочая сила, часть II — BodyShop Business

Ремонт кузова

Специальные хомуты, поролон, ремонт рамы, бывшие в употреблении детали – мы выполняем множество трудовых операций, за которые имеем полное право взимать плату.

Джо Палумбо — техник по кузовам и рамам в компании Haggerty Buick GMC. С ним можно связаться по телефону [email protected]

.

Когда вы работаете в автомастерской у дилера, вам часто приходится ремонтировать автомобили определенной марки и модели, а не различные марки и модели.

Нажмите здесь, чтобы узнать больше

Зажим

1. GMC Acadia установлен в зажимах.

Я работаю в представительстве Buick GMC, и мы видим много Buick Enclaves и GMC Acadia. Та же платформа, тот же корпус. Эти две модели имеют по 24 зажима молдинга коромысла на каждом молдинге. После того, как вы снимите молдинги, техника зажима довольно уникальна (фото 1) . Эти автомобили расположены выше, чем другие легковые автомобили, поэтому вам придется использовать зажимы увеличенной высоты, что требует разрушения зажимов, используемых для автомобилей стандартной высоты, и прикручивания болтами зажимов увеличения высоты для Acadia и Enclave. Кроме того, их необходимо использовать в обратном направлении или затягивать снизу автомобиля, а не снаружи автомобиля, чтобы не повредить дренажные отверстия коромысла.

Потребность Acadias и Enclaves в специальных зажимах не уникальна. Они также нужны платформе Solstice/Sky и корветам. Кроме того, у ранних моделей Honda был вертикальный шов, который требовал добавления дополнительного зажима к горизонтальным зажимам.

Какая бы зажимная система не требовалась, если переключение необходимо для надлежащей блокировки и фиксации транспортного средства для буксировки, задокументируйте это с фотографиями и взимайте плату.

Анкеровка

Еще одна дополнительная плата, о которой иногда забывают, — это то, что необходимо для серьезной коррекции рамы. При сильном ударе вам могут понадобиться дополнительные точки крепления. Это может быть простая цепь или трос, обернутый вокруг поперечины, или даже еще одна башня, прикрепленная к одной из стоек для более сильного натяжения. Снова сделайте фотографии и задокументируйте свой дополнительный труд. Настройщики не пытаются быть сложными; они просто должны отчитываться перед начальством и обосновывать, почему они санкционировали дополнительный ремонт и, что более важно, дополнительные деньги. Фотодокументация расскажет вашу историю и поддержит вас и вашего оценщика.

2. Измерение – необходимая операция.

Вместе с настройкой имеем мерку (фото 2) . Независимо от того, используете ли вы датчики Arnwood или современную лазерную систему, измерение является необходимой операцией. Наряду с фотодокументацией распечатка спецификаций до и после еще лучше. Все компьютеризированные измерительные системы могут распечатывать данные для вашего наладчика и ваших записей. Одной приятной особенностью некоторых систем является измерение «точка-точка», которое может проверить изогнутый подрамник, прежде чем вы получите приятный сюрприз на установочной стойке. Вы можете измерить нижний шаровой шарнир, чтобы увидеть, нужен ли вам нижний рычаг управления или болты крепления подрамника, чтобы определить, нужен ли вам подрамник. Это фактически устраняет проблему выполнения двух выравниваний, потому что вы заранее получаете весь урон.

Настройщик не может спорить с распечаткой. В конце концов, вы спасаете себя (и страховую компанию XYZ), потому что не было сюрпризов, когда пришло время развала-схождения. Это может иметь значение между доставкой в ​​пятницу вечером и дополнительными выходными при аренде.

Детали, бывшие в употреблении

3. Узел боковой панели LKQ предварительно собран и подогнан перед сваркой.

Теперь я хотел бы обратиться к боковым панелям LKQ в сборе (фото 3) . Скажу честно, мне нравится их устанавливать по нескольким причинам, главная из которых заключается в том, что если вам нужна рулевая рубка, то она уже приварена к боковой панели заводскими (надеюсь) сварными швами. Операция, которую часто упускают из виду, — это время для осмотра бывшего в употреблении узла, будь то дверь, крыло или срез четверти. Мы все были там.

Свалка хочет сдать деталь. Ваш отдел запасных частей выдаст заказ на поставку. и водитель уходит. Технику говорят, что его детали здесь, только чтобы узнать, что это не та модель, неправильные опции или множество других причин, по которым это неприемлемо. Нашей главной заботой должна быть ржавчина и предыдущий ремонт. Моей мастерской пришлось отказаться от нескольких деталей из-за ржавчины и предыдущего ремонта. Нам нужно осмотреть эти бывшие в употреблении детали, а это требует времени — времени, когда мы не ремонтируем автомобили. Даже всего 0,5 могут иметь значение между доставкой в ​​​​пятницу во второй половине дня и арендой в выходные дни.

4. Втулка или вставка, как ее называет I-CAR.

Хорошо, теперь у нас есть приемлемая подержанная четвертьпанель в сборе. Теперь пришло время решить, где разрезать и начать сверление точечных сварных швов. Руководство I-CAR направит вас к спецификациям производителя относительно того, где и если вы можете разрезать. Общим примером может быть 25-миллиметровый бэкер в панели паруса и 50-миллиметровый бэкер в панели коромысла. Раньше мы называли эту втулку (фото 4) . Изготовление рукава является дополнительной операцией. Страховщики это знают и будут платить за это. Если вы не берете за это плату, начните завтра. Перевозчики, с которыми я работаю, никогда этого не отрицают.

Пена

5. Пример гибкой пены, используемой сегодня в большинстве автомобилей.

А поролон (фото 5) ? Гибкая пена стоит дорого, и вы обычно используете около половины картриджа на типичной четверти панели. И не забудьте удалить, потому что он легко воспламеняется и должен быть удален перед сваркой.

Лично я предпочитаю устанавливать бывшие в употреблении боковые панели вместе с рулевой рубкой, потому что при этом заводские точечные сварные швы остаются нетронутыми на боковой панели, но этот процесс не всегда возможен. Некоторые рулевые рубки интегрированы в верхнюю панель паруса, и в какой-то момент они фактически становятся внутренней рулевой рубкой/панелью паруса.

Это подводит нас к предварительной сборке. Я бы никогда не стал приваривать бывшую в употреблении сборку без предварительной сборки крышки палубы, двери и заднего фонаря на той стороне, которую я заменяю. Мне нужно увидеть посадку и зазоры, прежде чем сваривать. Предварительная сборка или макет – необходимая и допустимая операция. Это требует времени, и вам, возможно, придется подгонять свою четвертак несколько раз, чтобы добиться приемлемой подгонки.

Funny Money

Страховые компании экономят кучу денег, используя запчасти LKQ. Без денег не было бы смешной телевизионной рекламы. Не было бы ни Фло, ни Мейхема. Это, мои коллеги-технари, деньги, которые мы сэкономили им, не требуя компенсации за весь труд, который мы делаем.

Недавно у меня был опыт работы с наладчиком из компании с симпатичной зеленой ящерицей. У нас нет договора DRP с этой компанией. Он был справедлив в отношении сроков ремонта, и все, что он просил, это чтобы мы задокументировали дополнительный ущерб, чтобы он мог оправдать перед своим начальством, почему он санкционировал дополнительный труд.

Деньги есть для просьбы. Задокументируйте свой ущерб и получите оплату за то, что вы делаете. Flo и Mayhem не работают бесплатно, и мы тоже не должны!

В этой статье:оценка

Типы зажимов и когда их использовать

Кто бы мог подумать, что скрепление двух кусков материала вместе может оказаться таким сложным? Имея бесчисленное множество вариантов зажимов, может быть трудно отследить, какой из них использовать для вашей работы. Есть зажимы для металлообработки, деревообработки, подъема и особых случаев.

Правила зажима:

1. Во избежание повреждения деталей всегда прокладывайте кусок дерева между губками зажима и деревянными деталями.
2. Приложите зажимную нагрузку перпендикулярно детали, чтобы предотвратить проскальзывание.
3. Всегда используйте как минимум два зажима для предотвращения вращения.
4. Не затягивайте зажим слишком сильно. Чрезмерное затягивание может повредить хомут

Зажим Dimide:

Зажим Dimide — это сверхпрочный зажим для металлообработки и сварки, сочетающий в себе скорость и мощность благодаря совместимости с ударными гайковертами. Разработанный для высоких крутящих моментов ударного гайковерта, зажим Dimide Clamp представляет собой надежный зажим, который идеально подходит для сжатия деталей, предотвращения проскальзывания деталей, устранения узких мест зажима на производственной линии и многого другого. Зажим Dimide также имеет съемную Т-образную рукоятку и шестигранную головку. Это позволяет легко регулировать зажим при установке в более узкие зазоры и для использования большого разнообразия приводов, включая храповики, ударные гайковерты, динамометрические гайковерты, ломающие стержни и многое другое. Зажим также поставляется с медными винтами и ножками и оцинкованными пластинами. Это сохраняет хомут, предотвращая накопление сварочных брызг и ржавчину.

Идеально подходит для:

• Высокая нагрузка
• Быстродействующий
• Сварка
• Металлообработка
• Обработка

Длинные хомуты Dimide:

Длинные хомуты Dimide — это идеальный хомут, когда вам нужен большой радиус действия. Предлагая сменные руки с радиусом действия до 60 дюймов, вы можете удовлетворить требования любого проекта. Башмак с Т-образной рукояткой обеспечивает механическое преимущество, позволяющее получить большое усилие даже при большом радиусе действия. Обеспечивает превосходную жесткость на кручение благодаря жесткому корпусу и прямоугольным трубчатым рычагам. Надежный срезной болт предотвращает поломку хомута из-за чрезмерной затяжки.

Идеально подходит для:

• Производство листового металла
• Деревообработка
• Кузовные работы
• Любое другое приложение, где требуется большая досягаемость.

С-образный зажим (также известный как G-образный зажим):

Популярный С-образный зажим является стандартным зажимом для многих случаев. Его простота и доступность не имеют себе равных. Каждая коллекция хомутов начинается с нескольких размеров С-образных хомутов. Из-за популярности C-образного зажима доступны различные конструкции для разных случаев.

Эти конструкции включают:

• Стандартные С-образные зажимы: наиболее распространенный зажим
• С-образные хомуты с двойной опорой: равномерно распределяют нагрузку
• Быстросъемные С-образные зажимы: быстродействующие
• С-образные хомуты с медным покрытием: предотвращают образование брызг при сварке
• С-образные зажимы с большим вылетом: для большого вылета
• Стопорные С-образные зажимы: использование одной рукой

Идеально подходит для:

• Деревообработка
• Металлообработка
• Низкая стоимость

F-образные хомуты (также известные как стержневые хомуты)

F-образный хомут рассчитан на широкое открывание. F-зажим имеет ползунок, который позволяет легко регулировать открывающую способность для удовлетворения широкого спектра применений. Это сделало F-образный зажим еще одним очень популярным зажимом, который используется, когда открывающая способность C-образного зажима слишком мала.

Идеально подходит для:

• Деревообработка
• Сварка
• Металлообработка
• Большое открывание

Крепления для трубных хомутов

Трубный хомут аналогичен F-образному хомуту, за исключением того, что вместо скользящего стержня он использует скользящую трубу. Это позволяет хомуту соответствовать любой необходимой вам пропускной способности, если у вас есть труба соответствующего размера.

Идеально подходит для:

• Деревообработка
• Сварка
• Металлообработка
• Большое открывание

Параллельные зажимы

Аналогично F-образному зажиму, параллельные зажимы обеспечивают большие возможности раскрытия. Идеально подходит для деревообработки, зажимные губки остаются параллельными при повышенных нагрузках, обеспечивая большую площадь распределения и предотвращая образование ямок в древесине.

Идеально подходит для:

• Деревообработка
• Большое открывание

Быстрозажимные хомуты



Быстрозажимные или быстрозажимные хомуты сегодня очень популярны. Их можно затянуть одной рукой, нажимая на нажимную рукоятку. Они также похожи на F-образные зажимы в том, что их открывающая способность зажима может варьироваться.

Идеально подходит для:

• Скорость
• Одноручный
• Деревообработка

Стопорные зажимы



Стопорные зажимы — еще один очень популярный зажим . Они быстрые и могут использоваться одной рукой , что делает их идеальными для сварки.

Идеально подходит для:

• Скорость
• Одноручный
• Сварка
• Металлообработка
• Деревообработка

Зажимы для листового металла



Зажимы для листового металла аналогичны блокирующим зажимам, за исключением того, что они имеют большую площадь поверхности губок зажима, что делает их идеальными для зажима листового металла и подобных материалов.

Идеально подходит для:

• Листовой металл
• Металлообработка
• Скорость
• Одноручный

Стопорные цепные зажимы



Стопорный цепной зажим аналогичен фиксирующему зажиму, но позволяет прикладывать зажимную нагрузку в труднодоступных местах, поскольку цепь можно сжать внутри и вокруг трубы или любого другого рядом с другой поверхностью. Цепь также позволяет зажимать различные формы, потому что она будет оборачиваться вокруг объекта и оказывать давление при затягивании цепи.

Идеально подходит для:

• Металлообработка
• Скорость
• Одноручный
• Различные формы

Зажимы Канта

 Излюбленный многими механическими мастерскими и сварщиками зажим Канта передает нагрузку с помощью двух параллельных зажимов, предотвращая их перемещение. Рукоятка, расположенная перпендикулярно нагрузке зажима, также предотвращает скручивание зажима (поворот Канта) во время затягивания.

Идеально подходит для:

• Сварка
• Металлообработка
• Обработка
• Деревообработка

Струбцины с ручным шурупом для дерева:

Струбцина с ручным шурупом для дерева — это традиционный струбцина для деревообработки. Челюсти поворачиваются, позволяя зажимать под разными углами.

Идеально подходит для:

• Деревообработка

Пружинные зажимы

Пружинные зажимы быстродействующие и очень доступные. Однако они обеспечивают небольшую зажимную нагрузку и имеют очень ограниченную открывающую способность. Это делает их идеальными для удержания брезента или предотвращения движения по одной оси, которая не получает никакой нагрузки.

Идеально подходит для:

• Недорого
• Деревообработка
• Скорость

Зажимы для створки

Подобно параллельным зажимам, зажимы для створки используются для склеивания широких панелей и больших сборок.

Идеально подходит для:

• Деревообработка
• Большие узлы

Зажимы для верстака (также известные как рычажные зажимы)

Зажимы для верстака привинчиваются к рабочим столам. Это позволяет быстро зафиксировать сборку. Они идеально подходят для использования с деревянным столом, а также могут использоваться с другими столами с помощью дополнительных приспособлений.

Идеально подходит для:

• Сборок
• Деревообработка
• Сварка

Струбцины под углом (угловые зажимы)

Струбцины под углом идеально подходят для соединения углов при сборке.

Идеально подходит для:

• Деревообработка
• Сборки

Зажимы для фоторамок

Зажим для рам идеально подходит для скрепления вместе прямоугольных конструкций, таких как рамы для картин, опоры стола, оконные рамы и т.д.

Идеально подходит для:

• Деревообработка
• Сборки

Кромочные зажимы

С помощью трех отдельных винтов краевой зажим может контролировать свое положение по двум осям. Благодаря этому зажим идеально подходит для удержания деталей при сварке встык или для склеивания сборки.

Идеально подходит для:

• Сварка
• Деревообработка

Зажимы для шкафов



Зажим для шкафов выравнивает два соседних шкафа таким образом, что лицевые рамы находятся на одном уровне, что позволяет скрепить их винтами. Они достигают этого, прикладывая зажимную нагрузку по двум осям.

Идеально подходит для:

• Деревообработка

Струбцины для стола

Струбцина для стола должна использоваться с прилагаемым сварочным столом. Они используются для сварки узлов и позволяют быстро зажимать их одной рукой.

Идеально подходит для:

• Сварочные узлы

Зажимы для полотна (также известные как ленточные зажимы)

Зажимы для полотна лучше всего подходят для нестандартных форм. Углы используются для фиксации в ленте, чтобы приложить нагрузку к сборке. Эти зажимы используются в основном для деревообработки мебели.

Идеально подходит для:

• Деревообработка
• Транспортировочные прижимы

Балочные зажимы

Балочные зажимы используются для подъема стальных балок и листов.

Идеально подходит для:

• Подъем

Ножничные зажимы (клещи для плит)

Ножничный зажим — еще один подъемный зажим. Благодаря ножницеобразному действию этот зажим использует вес поднимаемого объекта для приложения зажимной нагрузки. Зажим также имеет грубые зажимные губки, чтобы лучше врезаться в поднимаемую деталь и улучшить ее захват.

Идеально подходит для:

• Подъем

Подъемный зажим для вертикальной пластины

В этом зажиме используются вращающиеся зубья, которые используют вес поднимаемого объекта для увеличения нагрузки, предотвращая проскальзывание пластины.

Идеально подходит для:

• Подъем

Пневматические силовые зажимы

Пневматические силовые зажимы используют сжатый воздух для приложения зажимной нагрузки. Эти зажимы используются для производственных циклов и машин.

Идеально подходит для:

• Большая производительность
• Скорость

Гидравлические зажимы

Аналогичны пневматическим зажимам, за исключением того, что они используют гидравлическую энергию или жидкость под давлением для приложения усилия зажима.

Идеально подходит для:

• Управление
• Высокая зажимная нагрузка

Хомуты для шлангов

Хомуты для шлангов используются для герметизации шланга на фитинге. Они популярны для ирригационных или автомобильных шлангов.

Идеально подходит для:

• Фитинги

Кабельные зажимы

Кабельные зажимы используются для удержания кабеля на пути.

Идеально подходит для:

• Кабельные направляющие и опоры

Зажимы заземления

Заземляющие зажимы обладают высокой проводимостью и используются для заземления электрического тока.

Идеально подходит для:

• Электрическое заземление

Знаете какие-нибудь зажимы или рекомендации по зажимам, которые мы пропустили? Пожалуйста, прокомментируйте ниже, и мы обязательно обновим этот список!

Поделитесь этим списком со всеми, кого вы знаете!

Зажимы: Сколько слишком много?



Спойлер. Правильный ответ: много не бывает!

Это больше не мнение, а скорее констатация факта, о чем свидетельствует вот эта шляпа дальнобойщика:

Если так говорит шапка дальнобойщика, значит, это правда!



Можно с уверенностью сказать, что вопрос «сколько зажимов» не является предметом разногласий в сообществе деревообработчиков.

Я преподаю курсы Lutherie и каждый день публикую фотографии сборки акустической гитары моего ученика на Facebook. Всегда бывает так, что каждый раз, когда я публикую фотографии студентов, приклеивающих верхнюю или заднюю пластину к бокам, кто-то комментирует: «Зажимов никогда не бывает слишком много!»

Это похоже на призыв к общему идеалу, объединяющему всех нас как мастеров, и я не могу с этим не согласиться!

Учащиеся приклеивают верхнюю и заднюю пластины к боковым сторонам

Главный вопрос: какие зажимы следует использовать и почему? Потому что, хотя у вас не может быть слишком много зажимов, у вас может быть неправильный тип зажимов для работы.

В следующих параграфах я расскажу о различных зажимах, которые я использую как производитель гитар, а также о преимуществах и недостатках различных вариантов. Хотя мой опыт связан с изготовлением гитар, я считаю, что концепции, обсуждаемые здесь, дадут столярам, ​​работающим в других областях, альтернативный взгляд на предмет. Надеюсь, здесь каждый найдет что-то для себя…

Я обсужу:

• Деревянные кулачковые зажимы
• С-образные зажимы
• Пружинные хомуты
• Зажимы для катушек
• Мостовые зажимы «Ibex»
• Зажимы для внутренней пресс-формы

И некоторые другие варианты, которые мы не называем «зажимами», но с которыми можно достичь тех же целей:

• Резинки
• Go-Bar
• Вес

Деревянные кулачковые зажимы

Деревянные кулачковые зажимы составляют основу поставки зажимов для мастера, и их лучше держать в секрете.

Меня всегда поражало, как много плотников за пределами мастерской никогда не использовали и даже не слышали о кулачковых зажимах. Тем не менее, для многих общих применений в деревообработке они так же хороши, как и другие типы зажимов, а то и лучше.

Они легкие, быстрые и простые в использовании, имеют надежный захват и высокое усилие зажима , хотя и не такое сильное, как другие зажимы. Вы можете легко изменять давление и они деревянные с губками с пробковым покрытием, так что риск повредить заготовку очень мал , если только ты не заденешь его металлическим стержнем.



Кулачковые хомуты дают примерно 400 фунтов давления зажима в точке максимального рычага в зависимости от силы пользователя и конструкции хомута. Из-за «кулачкового» действия зажима этого типа существует небольшой вектор силы в направлении металлического стержня. Другими словами, кулачковые зажимы оказывают давление как прямо вниз, так и под небольшим углом. Это может быть недостатком при попытке склеить 2 большие плоские поверхности вместе, например, приклеить головную пластину к передней бабке. Клей действует как смазка на поверхности и зажим снимает шлем с отметки . Этот эффект менее выражен и часто не имеет значения на более мелких деталях, таких как брекеты.



Студент Джим Беттгер приклеивает головную пластину с помощью кулачковых зажимов, несмотря на присущие им проблемы. Он смягчает проблему, используя С-образный зажим, чтобы сначала «установить» головную пластину.

Этот же эффект притяжения можно использовать в качестве преимущества в определенных ситуациях. Мостовая пластина представляет собой большую плоскую поверхность, которая имеет тенденцию «уплывать» от своей отметки при нанесении клея. Использование кулачковых зажимов для притягивания пластины моста к плечам крестообразной скобы является эффективной стратегией зажима.

Студент Крис Пулли приклеивает пластину моста

Изготовление собственных кулачковых зажимов

Когда я только начинал, мне посчастливилось познакомиться с Фрэнком Финночио, уважаемым мастером из Истона, штат Пенсильвания. Это был короткий визит, но я спросил о кулачковых зажимах, и он порекомендовал кулачковые зажимы с алюминиевыми стержнями, а не со стальными. Алюминий намного легче стали и при этом достаточно прочен, так как давление оказывается на узкую поверхность стержня и по всей ширине. Алюминиевые зажимы менее тяжелые.

Я спросил его, где он купил кулачковые зажимы с алюминиевым стержнем. Он сказал мне, что купил все зажимы, которые ему были нужны, более 20 лет назад, и человеку, у которого он их купил, было в то время 80 лет. Я записал имя этого человека, но не удивился, когда поиск в Google его зажимов не дал никаких подходящих результатов.

Поэтому вместо того, чтобы покупать имеющиеся в продаже кулачковые хомуты со стальным стержнем, я начал делать свои собственные хомуты с алюминиевым стержнем.

Разница незначительна, и я до сих пор регулярно использую кулачковые зажимы StewMac, которые у меня есть, но легкие алюминиевые зажимы, которые я сделал, я считаю идеальными для некоторых деликатных операций, таких как работа с брекетами.

Кулачковые зажимы легко изготовить своими руками. В следующей статье я опубликую инструкцию по изготовлению кулачковых зажимов.

Я провел инвентаризацию своих зажимов, и у меня целых 68 деревянных зажимов! Однако пусть это вас не обескураживает. Если вы только начинаете, вам понадобится всего несколько зажимов, чтобы обойтись. Сделайте или купите всего 6 и получите множество коротких и длинных зажимов.



Совет. Используйте длинные кулачковые зажимы в качестве набора рук для фрезерования небольших шаблонов на столе фрезера.

С-образные хомуты

Я заглянул на веб-сайт Bessey, и у них есть сверхпрочные С-образные хомуты для металлообработки и тяжелого строительства, которые способны создавать усилие смыкания до 40 000 фунтов! Ой! Это больше силы зажима, чем мне обычно нужно, в 100 раз!

Легкие С-образные зажимы общего назначения продаются в хозяйственных магазинах, и они обеспечивают более чем достаточную силу зажима для работы на гитаре и действительно для любых деревообрабатывающих целей. .. более чем достаточно! С усилием зажима примерно 1800 фунтов от более крупных зажимов для легких условий эксплуатации!

С-образные хомуты бывают разных размеров. Это размеры, которые я нахожу полезными в своем магазине, но если вы только начинаете, 4-дюймовые, 1,5-дюймовые и глубокие зажимы — это все, что вам нужно; Я бы рекомендовал по 2 штуки каждого.

Я включил стержневой зажим на рисунок выше просто для того, чтобы проиллюстрировать значительную разницу в максимальном усилии зажима между стержневыми и С-образными зажимами. Это связано с механическим преимуществом штифта на конце винтовой части зажима.

Примечание. Имейте в виду, что все эти зажимы имеют переменное давление зажима, поэтому то, что зажим МОЖЕТ раздавить вашу работу вдребезги, не означает, что так и будет!

Плюсы С-образных зажимов:

-Усилие зажима направлено прямо вниз вдоль вертикальной оси зажима, поэтому оно не «стягивает» вашу заготовку с метки. Это важно для «установки» начальной липкости клеевого соединения. Как упоминалось ранее, это может иметь большое значение, когда вы имеете дело с большими плоскими поверхностями.

-Дополнительное усилие зажима полезно для удержания заготовки на столе во время операций ручного распила, , где кулачковые зажимы иногда не выдерживают боковых вибраций.

– Опорная поверхность на конце резьбовой части хомута свободно качается во всех направлениях. Это позволяет надежно зажать между поверхностями со слегка наклоненными плоскостями , как показано ниже.

Недостатки С-образных зажимов:

• Они тяжелые.
• Они небыстры в использовании. Пробные прогоны — это всегда хорошая идея, но они еще более важны при использовании С-образных зажимов из-за значительного времени, которое требуется для поворота резьбового винта. Я не могу сказать вам, сколько раз я пропускал пробный прогон только для того, чтобы обнаружить, что все мои С-образные зажимы полностью выкручены до конца.
• Штифт на конце винта с резьбой вытесняет другие зажимы в тесных ситуациях, как показано ниже. Однако эту проблему можно смягчить, чередуя сторону штифта и/или используя зажимы различных размеров, чтобы штифты не находились на одной высоте.
• Сила зажима сосредоточена между двумя маленькими металлическими наконечниками. Не подходит для удержания или склеивания деревянных поверхностей. По этой причине С-образные хомуты требуют мягких прокладок для более равномерного распределения давления и защиты поверхностей. Обратите внимание на колпак на картинке выше

Пружинные зажимы

Пружинные зажимы легкие, недорогие и даже более простые в использовании, чем кулачковые зажимы . Просто нажмите на спусковой крючок и отпустите. Компромисс заключается в силе. Пружинные зажимы имеют такую ​​же прочность, как их пружина .

Они отлично подходят для любой ситуации, когда вам просто нужна дополнительная рука. Относительно легкого захвата достаточно для выравнивания и разметки размеров.

Однако они подходят для некоторых операций склеивания, особенно деликатных, когда вес зажимов имеет первостепенное значение.

Студент Дэвид Шелли с помощью пружинных зажимов приклеивает боковые распорки к ребрам своей гитары.

Совет. Для дешевых и простых в изготовлении миниатюрных пружинных зажимов, как на картинке слева, купите пачку обычных прищепок и оберните резинкой зажимы каждой прищепки



зажимы» можно использовать, чтобы приклеить пропилы к сторонам.

Студент Дэвид Шелли приклеивает разрезы к бокам

Зажимы для катушек

Зажимы для катушек — еще один инструмент, разработанный мастерами. Зажим катушки, который вы видите ниже, состоит не более чем из деревянной пробки или дюбеля с пробковой подкладкой, через который проходит болт. На другой конец навинчиваются барашковая гайка и плоская шайба, образующие нижнюю опорную поверхность.

Зажимы для катушек идеально подходят для сборки гитар методом «солеры» . Они намного дешевле и проще в изготовлении, чем деревянные кулачковые зажимы .0008 .

Рабочая доска «solera» для сборки акустической гитары

Зажимы для бриджа «Ibex»

Зажимы для бриджа «Ibex», еще один специфический зажим для мастеров, изначально были разработаны Ирвингом Слоаном.

Они легкие и имеют размер , чтобы достать до бриджа изнутри резонаторного отверстия почти на любой гитаре, даже на гитарах с 12 ладами на корпусе. Самое главное, они имеют на большее усилие зажима, чем деревянный кулачковый зажим , что очень желательно для этого слишком важного клеевого шва.

Гитара студента Сэма Янга, закрепленная с помощью мостовых зажимов Ibex на крыльях.

Зажимы для внутренней формы

Зажимы для внутренней формы изготавливаются из обычного талрепа из хозяйственного магазина и деревянных блоков, имеющих форму, позволяющую упираться в верхнюю и нижнюю области сопряжения внутренней стороны боковин. Когда вы поворачиваете талреп, оба конца выдвигаются, и давление увеличивается наружу. Это удерживает стороны плотно прижатыми к форме и сохраняет их прямоугольность во время приклеивания задней пластины.

Внутренние зажимы пресс-формы также важны для предотвращения растрескивания сторон при шлифовке по радиусу сторон и прорези, как показано ниже.

Студент Аарон Кроми готовится к радиусной шлифовке разреза.

Вы можете заметить, что зажим для поясной области гитары отличается от двух зажимов для верхней и нижней частей.

Поясной зажим представляет собой просто 2 куска фанеры, отрезанных до нужной длины и с концами, имеющими форму, соответствующую изгибам талии. Через обе части фанеры продевается болт, а на конец навинчивается барашковая гайка. Зажим работает, сжимая талию.

Поясной зажим

Резиновые ленты

Прочные резиновые ленты, такие как те, что продаются в магазинах Woodcraft, отлично подходят для зажима нестандартных форм, с которых другие зажимы просто соскользнут.

Некоторые мастера используют их для крепления верхней и задней пластин к бокам. Они строят рабочую доску с небольшими L-образными крючками, привинченными по контуру формы гитары. Резиновые ленты захватывают L-образные крючки с обеих сторон.

Конечно, здесь важно использовать резиновую ленту соответствующей прочности.

Го-бары

Го-бары — это просто гибкие стержни. Белые стержни в левой части изображения выше — это коммерческие рули из стекловолокна. Справа от него лежит связка самодельных деревянных брусков, которые представляют собой просто тонкие дубовые планки. Большое устройство, похожее на беседку, которое окружает го-бары на картинке выше, называется палубой го-бара.

Go-bars работают за счет сжатия, как показано на рисунке ниже.

Преимущество перекладин в том, что они не конкурируют за пространство , как другие типы зажимов, и найти зажим с достаточно глубоким горлышком, чтобы добраться до центра большого куска, не проблема. с системой go-bar.

Мастера используют преимущество го-бара при склеивании сложной и деликатной арматуры верха и спинки. Используя эту систему, мастер может склеить все скобы сразу , потому что «зажимы» не конкурируют за пространство, и они могут дотянуться до середины заготовки , чтобы зажать, скажем, пластину моста или пересечение крестообразной скобы.

Имейте в виду, что для изготовления струнных инструментов не обязательно иметь деку для го-бара и го-бары. Эта система просто делает приклеивание брекетов быстрее и проще, но если у вас нет такой установки, есть много других способов приклеить брекеты. Возможно, вам придется приклеивать их поэтапно, а не все сразу.

Склеивание скоб с кулачковыми зажимами и уплотнителями для распределения давления на скобы.

Вес

И последнее, но не менее важное: иногда решение вашей проблемы с зажимами оказывается проще, чем вы можете подумать.

Я держу в магазине достаточно тяжелые предметы разного веса и размера для ситуаций, требующих очень низкой силы зажима и широкого распределения давления .

Я использую утяжелители, например, чтобы центральный шов спинки и верха не деформировался под давлением во время процесса соединения.

---



Вот оно! Теперь у вас есть повод купить еще больше зажимов, о которых вы даже не подозревали!

Было ли это полезно? Буду рад услышать ваши вопросы или комментарии! Я стараюсь отвечать на все письма, которые получаю, так что будьте терпеливы со мной [email protected]

Хотите еще? Подпишитесь ниже на еженедельные советы по изготовлению гитары в блоге The Small Shop Luthier Blog



Хотите узнать больше? Возьмите урок Эрика Шефера и соберите свою собственную гитару за 8 дней





11 полезных советов по ремонту кузова автомобиля своими руками — семейный мастер

Вы предпочитаете ремонтировать свой автомобиль самостоятельно? Вам нравится идея, что вы можете устранять различные проблемы с автомобилем в собственном гараже? Вы стремитесь к профессиональной детализации и обновлениям? Тогда эти советы — именно то, что вам нужно для ремонта кузова автомобиля своими руками.

Примечание: не забывайте о безопасности. Всегда надевайте защитные очки и защитную одежду при работе с автомобилем и помните обо всех мерах предосторожности, которые необходимо соблюдать при работе с токсичными или коррозионно-активными химическими веществами.

1 / 11

Бхакпонг/Шаттерсток

Приобретите высококачественную шпаклевку и доску для смешивания

Для заполнения вмятин и царапин вам понадобится высококачественная шпаклевка для кузова автомобиля и доска для смешивания, чтобы подготовить и нанести ее. Не пропускайте тщательную подготовку к кузовным работам! Чтобы узнать больше о правильном нанесении наполнителя, ознакомьтесь с нашим руководством, которое проведет вас через весь процесс.

2 / 11

Наттапат Джитрунгруэнний/Shutterstock

Рабочее освещение

Когда дело доходит до оценки вмятины и проведения ремонтных работ, правильное освещение очень важно. Убедитесь, что ваш гараж ярко освещен сильными огнями, которые легко освещают каждую плоскость и трещину до того, как вы начнете кузовные работы. У нас также есть руководство по выбору лучших светодиодных ламп для кузовного ремонта!

3 / 11

Дмитрий Калиновский/Shutterstock

Для достижения наилучших результатов приобретите компрессор и краскораспылитель

При ремонте кузова многих автомобилей вам потребуется починить и заново прикоснуться к части автомобиля. После того, как вы подобрали краску (за краской лучше всего обратиться непосредственно к производителю), вам понадобится высококачественный распылитель краски для кузовных работ, желательно с достаточно легким прикосновением, чтобы легко нанести несколько слоев в течение нескольких дней. Не торопитесь с этими этапами ремонта кузова автомобиля и ознакомьтесь с нашим руководством по распылителям краски!

4 / 11

MongPro/Shutterstock

Используйте шлифовальный инструмент вместо рук

Шлифовка важна при устранении вмятин, вмятин и царапин на кузове автомобиля, а также при полировке новой окраски. Однако для кузовных работ лучше использовать шлифовальный блок или шлифовальный инструмент, а не руки. Шлифование только руками часто приводит к «естественным» канавкам и ошибкам, иногда даже при очень осторожном подходе. Для получения гладкой поверхности подумайте о покупке универсальной шлифовальной машины.

5 / 11

Анджело Кордески/Shutterstock

Финишная глазурь

Финишная глазурь служит двум важным целям в кузовных работах. Во-первых, если у вас есть очень незначительные дефекты или царапины на лакокрасочном покрытии, финишная глазурь может решить проблему (убедитесь, что вы выбрали самовыравнивающуюся глазурь). Во-вторых, для крупных ремонтных работ остекление является важным этапом перед нанесением последних слоев краски на ремонтируемую поверхность.

6 / 11

sylv1rob1/Shutterstock

Устранение трещин на лобовом стекле с помощью подходящего комплекта

Так же, как сколы на краске могут вызвать ржавчину, сколы на лобовом стекле могут привести к неприятным повреждениям, поэтому лучше устранить их сразу. Хорошей новостью является то, что вы можете заказать или приобрести комплекты для ремонта ветрового стекла, в которых используются смолы, чтобы заблокировать трещину или скол, прежде чем они нанесут еще больший ущерб. С помощью правильных инструментов вы также можете заменить боковые электрические стеклоподъемники!

7 / 11

oYOo/Shutterstock

Замените фары, чтобы улучшить видимость

Если фара вышла из строя или вам нужна замена, которая улучшит видимость, вы можете заменить свои фары, используя только основные инструменты. Убедитесь, что вы приобрели фары, совместимые с вашей моделью, и мы можем показать вам, как их заменить в рамках ремонта кузова вашего автомобиля.

8 / 11

Фовуар/Шаттерсток

Набор высококачественных инструментов

Если вы выполняете серьезные работы по кузову автомобиля, которые включают использование листового металла для замены проржавевших секций или устранения повреждений, вам необходим набор инструментов для выполнения работ по автомобилю. Этот набор инструментов поможет вам снимать, наклеивать и формировать автозапчасти.

9 / 11

nutcd32/Shutterstock

Есть старый боковой молдинг? Убери это!

Боковой молдинг кузова вашего автомобиля начинает выглядеть рваным или расшатываться? Вы не должны мириться с этим! Крепление бокового молдинга — это недорогой проект, который требует снятия старого молдинга с помощью шпателя, очистки области с помощью средства для удаления клея и повторного прикрепления молдинга. Мы можем показать вам, как это делается.

10 / 11

Александр Березко/Shutterstock

Замена разбитых зеркал

Проблема с зеркалом? Разбитые или разбитые боковые зеркала заднего вида — один из самых распространенных ремонтов кузова автомобиля, но вам не обязательно ехать в мастерскую, чтобы их починить. Вы можете заказать новые зеркала у производителя, приобрести инструменты для снятия панелей в автомастерской и выполнить работу самостоятельно. Мы можем провести вас через все этапы.

11 / 11

хакпонг/Shutterstock

Лакокрасочная пленка для долговременной защиты

Вы хотите защитить прекрасное лакокрасочное покрытие капота или других частей автомобиля? Подумайте о нанесении защитной пленки, чтобы краска оставалась гладкой даже перед лицом грязи, мусора и насекомых. Ознакомьтесь с нашим руководством по покупке и использованию комплекта пленки, чтобы закрыть капот и сохранить вашу работу.

Фото: hakpong/Shutterstock

Первоначально опубликовано: 22 октября 2018 г.

строить тело [Архив] — 4m.net

4m.net — Самая авторитетная доска объявлений о гонках во Вселенной > Сплетни о гонках > Модификации открытых колес > строить тело

---

PDA

Просмотр полной версии : строить тело

---

PereaRacing20

29-01-2015, 20:16

Думаю о попытке построить собственное тело. Какие инструменты необходимы для этого? Я знаю, что тормоз был бы идеальным, но если у меня его нет, можно ли сделать так, чтобы он хорошо выглядел? Какие предложения вы можете дать мне. Заранее спасибо

---

riddle28

29-01-2015, 21:26

Нужна пара хороших ножниц по металлу с красной ручкой (если вы правша), дрель, клепальщик и пара дешевых электрических ножниц из местного магазин инструментов. Если вы хотите, чтобы он выглядел прилично и был прочнее, тормоз — это единственный выход.

http://www.4m.net/showthread.php?338526-Body-Building-Technique

Можно ли построить кузов без тормоза? Может быть… Будет ли это хорошо смотреться? Нет, наверное, не будет.

---

Krooser

30-01-2015, 01:13

Постучите в двери вашего местного дилера отопления/кондиционеров и попросите их согнуть жестянку. Обычно дешево и дружелюбно.

---

thinkstomuch

01-30-2015, 07:08

без тормоза Боюсь, вам придется потратить много времени на то, чтобы заплатить кому-то за это. Если вы делаете это сами и раньше кому-то платили, то имеет смысл купить тормоз, потому что через несколько лет он окупит себя

---

js11

30 января 2015 г. , 11:00

Я согласен с thinkstomuch. Вы можете собрать что-то без перерыва, но вы будете разочарованы. Большие детали, такие как крыша и капот, не получатся правильными, если вы не получите хороших, последовательных изгибов. Возможно, вы сможете сделать меньшие панели палубы и тому подобное с помощью пары плоскогубцев с утконосым клювом и т. д., но это будет сложно. Я бы поискал в Интернете готовые модифицированные кузова (есть много людей/компаний, которые их предоставляют, в том числе сборщики шасси), или сделал бы, как сказал Крузер, нашел бизнес по ОВК или водосточным желобам (люди, которые делают водосточные желоба для дома). ). На самом деле я использовал разрыв желоба один год, чтобы сделать тело, и это сработало очень хорошо. Хорошие инструменты: плоскогубцы с утконосым клювом, пневматические ножницы (они не слишком дорогие), правые и левые ножницы, множество зажимов (разных размеров, пластиковые и дешевые), дрель, ледоруб или остроконечный пробойник (отбивают нашу надоедливую заклепки, которые слишком рано ломаются), прочная и длинная пластиковая или алюминиевая линейка (для рисования прямых линий), пара хороших маркеров, много картона для изготовления шаблонов и сохранения алюминия и т. д.

---

MattMitchell

30-01-2015, 21:09

Не принимайте это на свой счет, но мне жаль это говорить, ребята, но да, вы можете согнуть тело без тормоза да, у нас есть такой, который мы построили собственный. Вам понадобятся два куска 1/4-дюймового уголка длиной примерно 4 фута (со склада металлолома), два мощных зажима, резиновый молоток, молоток для тела и тележка, пара тисков для листового металла (не могу придумать, имя) пара ножниц 6-футовая линейка красная (правая) зеленая (левая) ручка ТОЛЬКО ДЛЯ БРЕНДА WISS (качество) набор ножниц по металлу хорошая рулетка и пара плоскогубцев для обжима воздуховодов. Теперь, когда у вас есть все эти инструменты, вы МОЖНО построить кузов без тормоза У меня есть фотографии, чтобы показать мою модификацию, если вы, ребята, заинтересованы.Сейчас я работаю на стройке профсоюзным плотником, и если вы хотите, чтобы в вашем кузове были рулоны валиков, возьмите 4 фута 2×4 и профессиональную пилу и сделайте 3 разреза рядом с ногой 2×4 прямо по центру, купите 4-футовую палку из твердого стального стержня 1/4 дюйма и нажмите на паз 2×4, который вы хотите, чтобы стержень наполовину погрузился в дерево, а наполовину торчал. пневматическое долото с перевернутой вилкой; возьмите шлифовальную машину; Если пропустить воздушное долото по металлу над стержнем, получится идеальный валик без использования машины для накатки бисера. Теперь да, как я уже сказал, у нас есть тормоз и бортовой ролик, но мой папа показал мне, как согнуть мое тело без этих вещей, как он это делал, когда участвовал в гонках на последних моделях, и да, он такой же прочный, и тормоз согнутый кусок, если время имеет решающее значение, вышеуказанные варианты могут быть лучше. Я согнул весь корпус из кабины, чтобы завершить его за 48 часов. Надеюсь, это поможет, и я не пытаюсь наступить кому-либо на ноги. Мне нравится эта доска за информацию, и я уважаю чей-либо вклад

---

js11

30-01-2015, 21:28

MattMitchell, хорошая идея! [Совсем не наступая на носки.] Кроме того, мы используем безударный молоток и твердый кусок 2×4, чтобы закончить изгибы на 180 градусов, которые мы используем в некоторых местах, поскольку наш собственный самодельный тормоз работает только до 90 градусов.

---

MattMitchell

30-01-2015, 21:41

У нас чуть больше 90, но наш тормоз состоит из 2 кусков 6-дюймового уголка на петлях на каждом конце с куском наверху, сидящим на шпильках с верхний угол утюг сверху на его краях в форме буквы А мы взяли шлифовальную машину заточили край для жестких изгибов, затем установили еще один кусок 4 «с закругленным краем, но для 180-х я сгибаю, насколько это возможно, в тормозе используйте резину молотком, чтобы предотвратить накопление масла, и согните его до 4-дюймовой детали, выдвиньте его, используйте молоток, чтобы закончить сгибание 180, затем используйте молоток, чтобы сделать его плотным 180

---

Krooser

01-30-2015, 22:25

Вы можете найти хорошие бывшие в употреблении ножницы по металлу, электрические ножницы и т. д. в местном ломбарде. В прошлом месяце я купил ножницы Milwaukee за 25 долларов…

---

roughride

02-02-2015, 19:52

Это был не тормоз, но мы построили то, что мы назвали давилкой.
