ВАЗ / 2110, 2111, 2112 / ремонт / двигатель / 16 клапанный

Ремонт двс ваз 2112 16 клапанов

Часть 1.

Сливаем тосол и масло

Снимаем пластмассовую крышку, откручиваем крепление рессивера

Снимаем тросик газа, разьемы с ДТ , РДТ и жгута форсунок. Откручиваем провода массы.

Рессивер, МЗ , ВВ-провода, свечи сняты.

Ключем на 10 откручиваем болтики крепления крышки ремня ГРМ

Откручиваем провод массы и скобу крепления бензотрубок.

Переднее правое колесо у нас уже на домкрате. Совмещаем метки и откручиваем болты крепления шестерен распредвалов и гайки роликов.

Снимаем шестерни(не потеряйте шпонки), ролики и заднюю крышку(возможно придется снять с коленвала шкив для ремня генератора).

Перед откручиванием болтов крепления крышки головы их резьбу необходимо осадить несильным ударом молотка через вороток по шляпке

Так же предварительно осадив откручиваем два болтика крепления рампы , шестигранником.

Открутив один болт вынимаем щуп всборе с его хоботом.

Вынимаем рампу вместе с форсунками, смещая её вправо и насебя.

Кладем её в сторону не откручивая шланги.

Снимаем крышку головы.

Этот кронштейн помешает, его необходимо снять.

Откручиваем кучу болтов крепления пастели распредвалов и снимаем среднюю часть головы. У меня снялась вместе с распредвалами.

Аккуратно вынимаем распредвалы и свечные колодцы.

Хорошим магнитом достаем гидрокомпенсаторы, складываем их в чистое непыльное место так, чтоб потом поставить каждый именно на своё место.

Сальники не текли, но им осталось жить недолго. Заменяем на новые.

Колодцы текли. Нижнее превратилось в тонкую, сопливую субстанцию.

Из-за важности момента забыл сфотографировать процесс откручивания болтов головы. Их надо предварительно осадить и откручивать ХОРОШИМ шестигранником. Снимаем голову с двигателя. Начинаем рассухаривать клапана.

Пинцетом и шилом достаем сухари, зубастыми пасатижами снимаем старые МСК, новые одеваем с помощью оправки.

МСК задубели и внутренний диаметр увеличился. Своевременная замена!

Впускной клапан сильно загажен. Чистим его ножом и наждачкой.

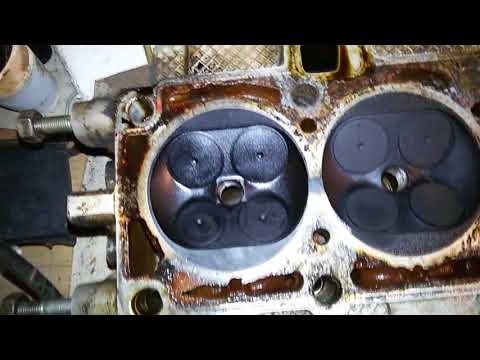

Аналогично в голове выпускное отверстие…

Острым ножом и наждачкой удаляем с поверхности остатки прокладки.

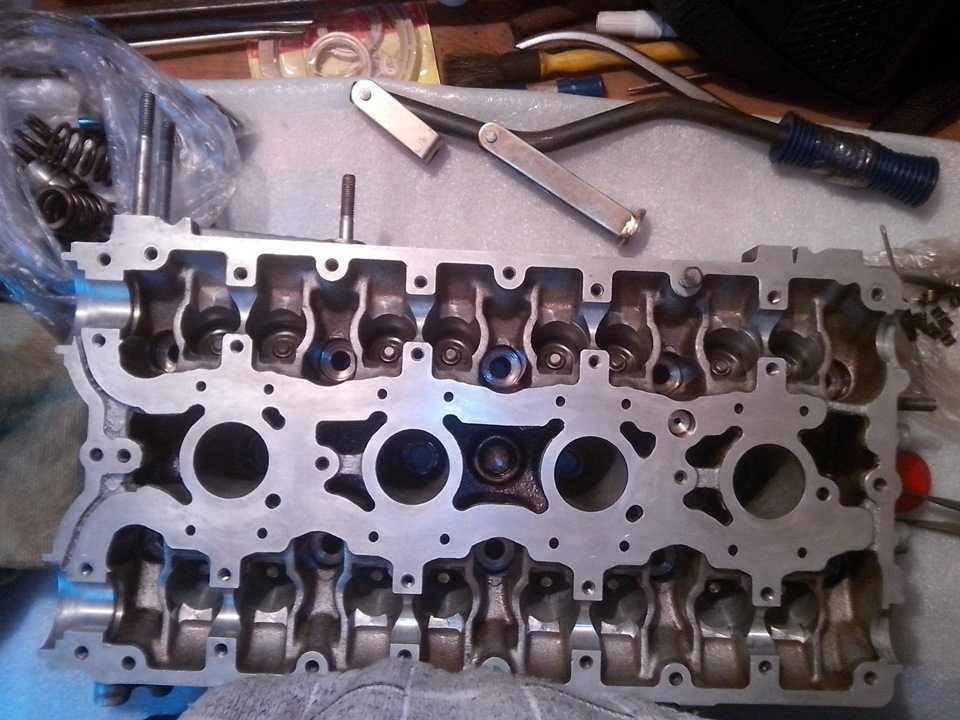

С этой стороны удаляем остатки герметика. Тщательно промываем голову бензином.

ВАЗ-21113, 2000 года выпуска, двигатель 1500, 16-ве, пробег 95000 километров.
Расходы:
1. Кольца «Мале» — 710
2. МСК «Элринг» — 190
3. Прокладка головы — 220
4. Прокладка пр. трубы коллектора — 60
5. Прокладка поддона — 40
6. Гидрокомпенсаторы 2х60 — 320
7. Сальники распредвалов 2х60 — 60
8. Герметик «красный, силиконовый» — 70
9. Масло моторное — 528
10. Фильтр масляный — 89
11. Фильтр топливный — 91
12. Фильтр воздушный — 76
13. Направляющая для МСК — 50
14. Кольца уплот. в колодцы — 210
15. Патрубок сапуна — 50
16. Хомуты 6 штук — 72
17. Шпилька рессивера — 25
19. Прокладка тройника помпы — 3

Итого: 2864 рубля.

Часть 2.

Переходим к блоку. Острым ножом и мелкой шкурочкой удаляем остатки старой прокладки и счищаем нагар.

Снимаем поддон картера и маслоприемник.

Откручиваем две гайки шатуна и вытаскиваем поршень с шатуном вверх. Стрелками указаны трущиеся поверхности.

Шатунная шейка коленвала в отличном состоянии.

На зеркале цилиндра царапин нет. Ещё видны следы хона. Отлично!

Пробег 95000 километров. Износа нет.

Снимаем первое компрессионное кольцо с поршня и всавляем в горшок.

Внизу, посередине и вверху…

Меряем зазор в замке кольца. Правильный зазор.

Так же меряем второе компрессионное и маслосьемное.

Старым, сломанным пополам, кольцом чистим канавки в поршне.

Вставляем новые кольца. Сначало маслосьемное…

…затем второе компрессионное…

… затем первое компрессионное. Кольца одевать аккуратно, иначе можно сломать, особенно второе, чугунное.

Вот они — четыре красавца!

Поршень вставляем с помощью оправки, правильно спозиционировав шатун…

… нежно постукивая рукояткой молотка.

Заменяем резиновое колечко на маслоприемнике и смазываем герметиком.

Тонким слоем герметика промазываем все поверхности поддона, новой прокладки и блока. Устанавливаем поддон на место.

Прокладку тройника помпы лучше заменить, потом это сделать будет намного труднее.

Прочищаем отверстия под болты крепления ГБЦ.

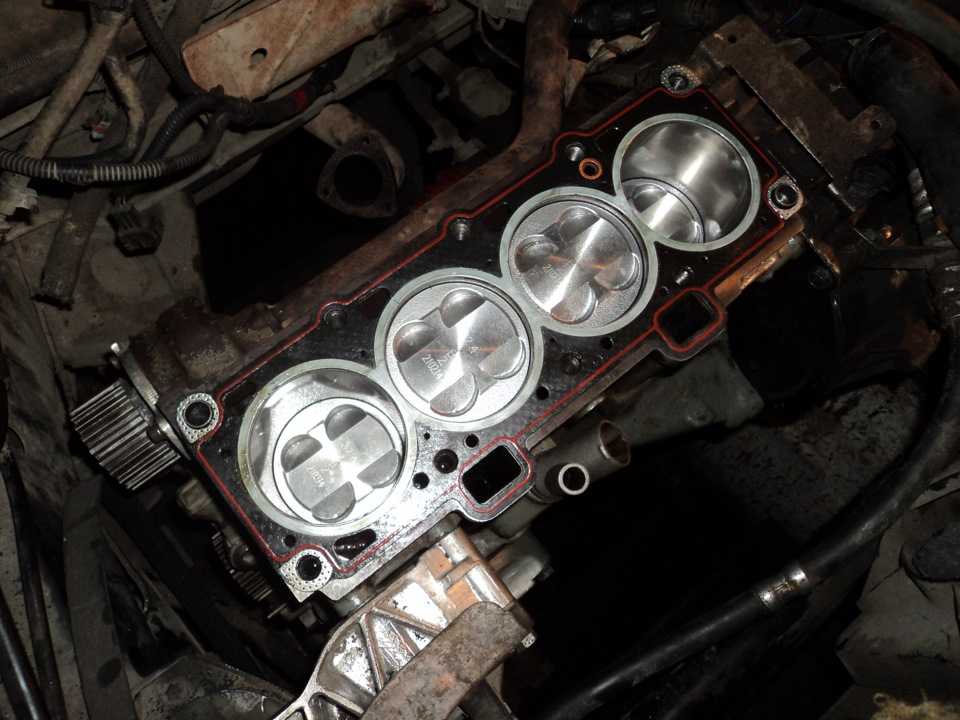

Кладем новую прокладку на приемную трубу и на блок. Осторожно кладем голову на место и затягиваем болты в четыре приема.

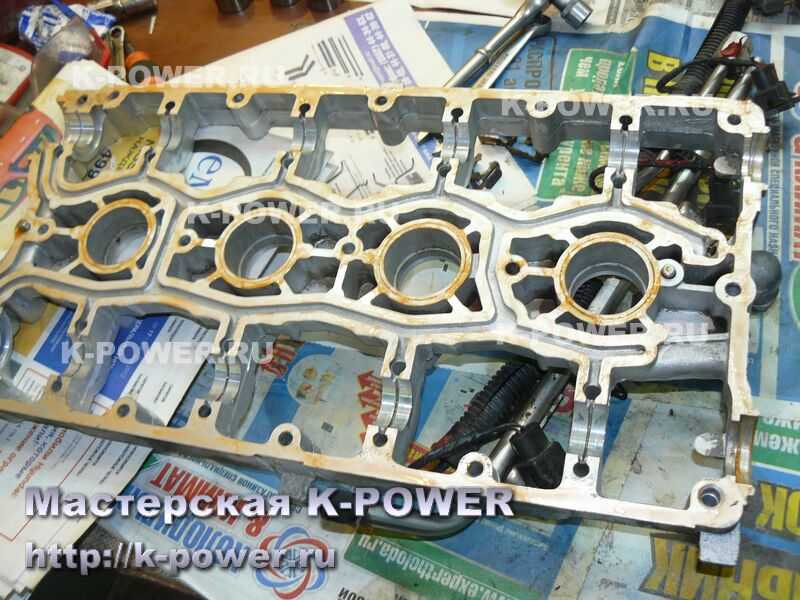

Очищаем от дряни среднюю часть ГБЦ.

Обильно смазав моторным маслом вставляем на место гидрики и распредвалы. Промазываем красным силиконовым герметиком по периметру.

… и по центру, где болты на ответной части тоже. Обьязательно проверяем все три метки ВМТ и протягиваем болтики.

Свечные колодцы. Одеваем резинки, мажем герметик…

.. резинки на место, ещё промазка и колодцы на свои места.

Промазав герметиком верхнюю крышку ГБЦ устанавливаем её на место

Собираем всё остальное

Заводим мотор и радуемся повысившейся самооценке

Двигатель 2112 характеристики

Годы выпуска – (1997 – 2004)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 71мм
Диаметр цилиндра – 82мм
Степень сжатия – 10,5
Объем двигателя 2112 – 1499 см. куб.
Мощность двигателя 2112 – 93 л.с. /5600 об.мин
Крутящий момент – 128Нм/3700 об.мин
Топливо – АИ95
Расход топлива — город 8,8л. | трасса 5,5 л. | смешанн. 7,2 л/100 км
Расход масла – 50 г/1000 км
Вес двигателя ваз 2112 — 127 кг
Габаритные размеры двигателя 2112 (ДхШхВ), мм —
Масло для двигателя ваз 2112:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 2112: 3. 5 л.
При замене лить 3.2 л.

Ресурс :
1. По данным завода – 150 тыс. км
2. На практике – 250 тыс. км

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Неисправности и ремонт двигателя ВАЗ 2112

Двигатель ВАЗ 2112(21103) это качественная эволюция мотора ВАЗ 2111, но уже с 16 клапанами вместо 8 и давший начало серии вазовских шеснарей, которые выпускаются до сегодняшнего дня, уже в виде приора мотора.
Основные отличия двигателя 2112 от 2111 в использовании 4 клапанов на цилиндр, 2 распредвала, это позволяет двигателю за один раз подать больше топливо-воздушной смеси в камеру сгорания и быстрее отвести отработавшие газы в выпускной канал. До 3 тыс. об/мин двигателя работают примерно одинаково, после 3 тыс. 16V становится намного динамичней. При этом расход топлива ниже чем на 8 клапанном 2111.
Двигатель ВАЗ 2112 1,5 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительного вала, газораспределительный механизм имеет ременный привод. Блок цилиндров 2112, такой же как на 21083 , но с измененными креплениями под ГБЦ и допольнительми маслоканалами для коренных подшипников, на блоке под термостаторм выбит номер двигателя ваз 2112. Нормальная рабочая температура двигателя 2112 — 90 градусов. Ресурс двигателя 2112, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят более 250 тыс.км.
Обратная сторона медали — двигатель ВАЗ 2112, при обрыве ремня ГРМ гнет клапана. Проблема решается установкой поршней от 124 мотора, при этом несколько лошадиных сил неизбежно потеряем. В случаем нежелания терять мощность, нужно постоянно контролировать состояние ремня. Для этого прислушиваемся к звукам доносящимся с привода, ролики обычно начинают пищать на холодную, потом шуршать, после чего разрушаются. Помпа начинает течь (ремень будет в охлаждающей жидкости). Сальники валов текут (ремень в масле). Валы изнашиваются — ремень начинает сползать в сторону и тереться о реборду ролика (скрежет на холодную). Также ремень может сползать из-за кривых роликов.
Проблемы и неисправности: троит двигатель 2112 или подтраивает — меряйте компрессию, в норме?Проверяйте модуль зажигания, высоковольтные провода и свечи, это основные проблемы в данном случае.
Плавают обороты двигателя ваз 2112 1.5, под подозрение должны попасть: дроссельная заслонка(прочистить), регулятор холостого хода, датчике положения коленвала, датчик положения дроссельной заслонки(проверять, менять)не то? Тогда виноват ДМРВ.
Следующая неисправность, на холостом ходу и при движении(при переключении передачи) глохнет двигатель 2112, проблема в загрязненной дроссельной заслонки, или в РХХ (регуляторе холостого хода), возможно ДПДЗ (датчик положения дроссельной заслонки).
Смотрим дальше, двигатель 2112 не заводится в чем причина? Первое это стартер и АКБ, второе система зажигания, третье система питания, если не слышно работы бензонасоса проверяйте его питание, все хорошо? Проверьте давление в системе подачи топлива.
Очередная неисправность, не греется двигатель ваз 2112 или плохого греется до рабочей температуры, термостать умер, меняйте и катайтесь без проблем.
Что дальше, слышен какой то шум стук в двигателе ваз 2112? Почти всегда проблема в гидрокомпенсаторах. Если же они не при чем, тогда низкое или слишком большое давление масла либо стучат шатунные или коренные подшипники, могут стучать и поршни. В данном случае лучше съездить на диагностику в сервис. На диагностику лучше ехать и в случае когда плохо тянет двигатель ваз 2112, здесь нужно мерять давление топлива в рампе, возможно дело в форсунках, возможно фильтры засорились, а может банально сцепление приехало.
Это еще не все:) Ощущается вибрация двигателя ваз 2112? Проблема в: регуляторе холостого хода, высоковольтных проводах, свечах, ламбдазонде, регуляторе напряжения, засорились форсунки, неправильно выставлен угол опережения зажигания. Список приличный, чтоб не гадать и терять время впустую, едем на диагностику.

Тюнинг двигателя ВАЗ 2112 1,5 16V

Чип тюнинг двигателя ВАЗ 2112

Первое, что приходит в голову начинающему тюнинговщику это прошивка двигателя, все конторы обещают, что ваш мотор полетит как минимум… все это ересь. Прошивки дают самый минимальный эффект, почувствовать который очень сложно, о чип тюнинге надо думать когда мотор с турбиной, на атмосфернике пустая трата денег. Так как форсировать двигатель ВАЗ 2112 правильно, с минимальными потерями ресурса и с максимальной прибавкой лошадей. Самый простой и довольно таки стандартный способ увеличить мощность двигателя ваз 2112 это заменить распредвалы на СТИ-1(для стандартного ресивера), СТИ-3.1, СТИ-2 или Стольников 8.9(дороже остальных), чтоб облегчить жизнь движку, ставим легкую ШПГ от 126 мотора, дроссельная заслонка 54-56 мм, из навесного ресивер и выхлоп 4-2-1. На выходе имеем около 120 л.с. Доработка ГБЦ и злые широкофазные валы способны повысить мощность до 130-140 и более л.с.
К этому стоит добавить коленвал с ходом 75,6 для увеличения объема двигателя ваз 2112 до 1,6 л., легкие Т-образные клапана, доработку ГБЦ и впускного коллектора, на выходе получаем около 140-150 л.с. Для города этих показателей хватает практически любому автолюбителю.

Установка компрессора на ВАЗ 2112

Альтернативный метод доработки двигателя 2112 и получения схожей мощности – установка компрессора. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на примере восьмиклапанного мотора, данный компрессор может быть установлен и на 16 клапанный двигатель, отдача мотора составит более 130 л.с. Можно использовать и другие компрессоры, но дуть больше 0,5 бар в стандартный мотор, без снижения степени сжатия, дело рискованное.

Внимание МАТ (18+)

Дросселя на ВАЗ 2112

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов, плюс ко всему такой впуск короче и воздух максимально быстро попадает в цилиндры. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка.
Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию.
Рекомендуется ставить легкую поршневую (от Приоры например), т.к. крутить тяжелую поршню это допольнительные траты энергии, широкофазные валы, например СТИ-6 или СТИ-7 Туринг Лайт, доработанную ГБЦ с легкими клапанами и цельными толкателями, пружинами опель С20ХЕ, выхлоп паук 4-1 или 4-2-1 на 51, а лучше 63 трубе.
С правильной конфигурацией мотор 2112 выдает порядка 180-200 л.с. Чтоб совсем запустить авто в космос, на объеме 1,5л, ставим валы СТИ Спорт-8. Конфигурацию мотора под подобные валы писать нет смысла, единицы решаться такое собирать.
К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся 8000-9000 и более об/мин. Так что постоянных поломок и частого ремонта двигателя 2112 вам не избежать.

Турбо двигатель ВАЗ 2112

Желание надуть свой мотор преследует всех владельцев полуторалитрового шеснаря, как реализовать проверенные и правильные методы наддува на вашем моторе описано ЗДЕСЬ, в самом низу статьи, все эти принципы применимы и на моторе 2112.

Традиционно для производителя АвтоВАЗ двигатель 2112 является улучшенным вариантом предыдущих поколений ДВС этого же завода. Базой стал 21083, но конструкция подверглась серьезным изменениям для обеспечения экологичности и экономии расходных жидкостей.

Характеристики мотора 2112

Основной задачей конструкторов при создании ДВС 2112 было улучшить технические характеристики до возросших на то время мировых стандартов, поэтому была принята схема газораспределения с двумя распредвалами DOHC и четырехтактная схема двигателя с 16 клапанами. Для безопасности клапанов по умолчанию использовались поршни с проточкой, которые по идее не должны их гнуть при обрыве ремня ГРМ.

Однако, если первые два конструкционных решения в двигателе не вызывают нареканий, то с поршнями произошла недоработка, которая не была исправлена конструкторами:

глубины проточки 3 мм и толщины прокладки 1,3 мм оказалось недостаточно для хода клапана 7,5 мм;
за счет «лишних» 1,8 мм поршень гнет клапана.

В последующих модификациях недостаток исправлен за счет установки поршней 21124 с глубиной проточки 5,5 мм. Базовый вариант мотора 21120 так и остался с дефектом, поэтому для двигателя характерны следующие эксплуатационные свойства:

Изготовитель	АвтоВАЗ
Марка ДВС	2112
Годы производства	1998 – 2006
Объем	1499 см 3 (1,5 л)
Мощность	68,4 кВт (93 л. с.)
Момент крутящий	133,3 Нм (на 3400 об/мин)
Вес	120 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Зажигание	отдельная катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, модуль изготовлен из полимера
Выпускной коллектор	приемная труба, объединенная с нейтрализатором
Распредвал	2 шт.
Блок цилиндров	чугун, вес 28,8 кг
Диаметр цилиндра	А класс – 82 – 82,01 мм

B класс – 82,01 – 82,02 мм

С класс – 82,02 – 82,03 мм

D класс – 82,03 – 82,04 мм

Е класс – 82,04 – 82,05 мм

Поршнипроточка глубиной 3,5 ммКольцастальные 21083-1004029 или чугунные 21083-1000100-10Диаметр поршняА класс –81,94 – 81,95 мм

В класс – 81,95 – 81,96 мм

С класс – 81,96 – 81,97 мм

D класс – 81,97 – 81,98 мм

Е класс – 81,98 – 81,99 мм

Коленвалбаза от 21083, добавлен демпфер крутильных колебанийКоличество подшипников коренных5Ход поршня71 ммГорючееАИ-95Нормативы экологииЕвро-3Расход топливатрасса – 5,9 л/100 км

смешанный цикл 7,5 л/100 км

город – 9,4 л/100 км

Расход масламаксимум 0,5 л/1000 кмМоторное масло для 21125W-30, 5W-40, 10W-40, 15W-40Объем масла моторного3,5 лТемпература рабочая90°Ресурс моторазаявленный 150000 км,

реальный 250000 км

Регулировка клапановгидротолкателиСистема охлаждения принудительная, антифризКоличество ОЖ7,8 лПомпас полимерной крыльчаткойСвечи на 2112BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 ммЗазор между электродами свечи1,1 ммГРМDOHCРемень ГРМ136 зубов, ширина ремня 25,4 ммПорядок работы цилиндров1-3-4-2Воздушный фильтрNitto, Knecht, Fram, WIX, HengstМасляный фильтрс обратным клапаномМаховик128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 ммБолты крепления маховикаМ10х1,25 мм, длина 26 ммМаслосъемные колпачкикод 90913-02090 впускные светлые,

код 90913-02088 выпускные темные

Компрессиядавление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бараОбороты ХХ800 – 850 мин -1Усилие затягивания резьбовых соединенийсвеча – 30,7 – 39 Нм

маховик – 61 – 87 Нм

болт сцепления – 19 – 31 Нм

крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный)

головка цилиндров – четыре стадии 20 Нм, 69 – 86 Нм + 90° + 90°

Информация, какое масло использовать в ДВС, актуальна для владельцев, так как гидрокомпенсаторы клапанов чувствительны к качеству смазки, поэтому изготовителем рекомендовано для движков полусинтетика фирм Манол, Мобил, Лукойл, Шелл и ТНК.

В зависимости от сезона мануал рекомендует, какое масло лить в двигатель:

зима – 5W30 либо 5W40;
лето – 20W30 или 20W40;
всесезонная смазка – 10W30.

Благодаря 5 типоразмерам ремкомплекта гильз цилиндров и диаметра поршней капитальный ремонт может производиться многократно, а мотор относится к «миллионникам».

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
внутри ГБЦ проложены маслоканалы;
плавающая посадка поршневого пальца;
отверстия в блоке под дополнительное навесное оборудование;
кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

В этих версиях не гнет клапаны, капремонт нужен значительно реже. Первая версия создавалась исключительно ради увеличении объема и соблюдения норм Евро-3. Заводской тюнинг произведен за счет увеличения высоты блока до 197,1 мм и увеличения хода поршня.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

объем 1,8 л;
крутящий момент 162 Нм;
мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

В моторе 21179 впервые применен фазовращатель, создавался он на базе 21126, поэтому условно считается модернизацией поколения 2112.

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

В каких авто использовался?

С конвейера завода производителя сошли всего три модели ВАЗ, использующие мотор 2112:

21103 – седан;
21113 – универсал;
2112 – седан, версия GLI люкс и Стандарт.

Поскольку характеристики двигателя 21124 и ДВС 21128 не слишком отличаются от оригинала, его монтировали на те же самые ВАЗ Лада. Модификацией мотора 21126 оснащались исключительно Приоры.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Неисправности: причины, устранение

Имеет мотор 2112 следующие слабые стороны в своей конструкции:

Поломка	Причина	Ремонт
Обрыв ременного привода ГРМ, загиб клапанов	1)износ валов

2)протечки сальников валов;

3)протечки помпы

диагностика, замена расходников и выработавших ресурс деталей«Троение»1)проблемы зажигания

2)низкая компрессия

1)замена свечей, проводов и катушек комплектом

2)восстановление компрессии

Плавающие обороты1)нагар на дроссельной заслонке

2)отказ РХХ, ДПДЗ, ДПКВ, ДМРВ

1)очистка заслонки

2)замена датчика

Стук1)гидрокомпенсаторы

4)вкладыши шатунные

регулировка или замена

Причину вибраций ДВС самостоятельно определить очень сложно, так как необходимо специальное оборудование.

Тюнинг ДВС

Прежде, чем производить тюнинг, следует учесть нюансы конструкции, которые имеет двигатель 2112:

чипование в данном случае бесполезно;
поставить распредвал Стольников 8.9, СТИ-2 или СТИ-3.1;
заменить дроссель на 54 – 56 мм;
смонтировать выпускной тракт с пауком 4/2/1.

Таким образом, ДВС 2112 является 5 поколением моторов АвтоВАЗ с четырехтактным циклом. В базовом варианте недоработана конструкция (гнет клапаны), в модификациях эта ошибка исправлена.

Ремонт двигателя ВАЗ 2110, 2112 16 клапанов

Ремонт двигателя ваз 2112 2110 16 клапанов производился самим хозяином автомобиля примерно год назад, Автомобиль за это время прошёл не более 30000 км, Двигатель резвый, масло не расходовал, Но спустя год эксплуатации, затянуло коленчатый вал. При разборке определили, что провернулись в постели вкладыши на шатуне третьего цилиндра.

Содержание статьи:

1 Дефектовка двигателя
- 1.1 Установка коленчатого вала
2 Установка поршней и шатунов
3 Установка поршневых колец
4 Установка поршней в гильзы
5 Установка передней крышки
6 Установка задней крышки
7 Установка поддона
8 Установка маховика
9 Установка диска и корзины сцепления
10 Момент затяжки ГБЦ ваз 2112 16 клапанов
- 10.1 Порядок затяжки ГБЦ ваз 2112 16 клапанов

Дефектовка двигателя

Естественно шатун и коленчатый вал пришли в негодность. На фотографии хорошо видны продольные трещины на шатунной шейке коленчатого вала.

При детальном рассмотрении обнаружена главная причина, почему двигатель вышел из строя. На шатуне третьего цилиндра стояла крышка шатуна второго цилиндра, а на шатуне второго цилиндра стояла крышка шатуна третьего. Опять странно коленчатый вал должен заклинить сразу при затяжке, но видимо крышки совпали между собой.

И так пришлось менять два шатуна и коленчатый вал. Головку блока цилиндров разбирать не стали. Клапана на головке, при последней переборке находились в хорошем состоянии, притёрты, так же произведена замена маслоотражательных колпачков. У этого двигателя имеет слабость, шпильки при помощи, которых притягиваются в постели распредвалы, легко вытягиваются из резьбы. Что приводит к дополнительным затратам.

Установка коленчатого вала

После того как отмыли детали от грязи и отработанного масла начали сборку. В первую очередь устанавливаем коленчатый вал, предварительно установив коренные вкладыши.

Вкладыши после их установки необходимо смазать моторным маслом. Которое вы будете использовать в дальнейшем. Не забываем , вкладыши имеют замки. Они вставляются в специально предусмотренные пазы постели блока. Кроме того, есть особенность современных вкладышей, в комплекте они разные. Половина из них имеет долевую проточку. Для подачи масла к коренным шейкам коленчатого вала. Их устанавливаем в блок двигателя. Вкладыши, которые проточки не имеют, устанавливаем в коре
нные крышки. Перед установкой крышек необходимо поставить полукольца осевого смещения. Для них имеются пазы в блоке двигателя на постели третьей коренной шейки, Полукольца устанавливаем таким образом, чтобы сторона, предназначенная для скольжения, была направлена в сторону коленчатого вала. Эта сторона имеет характерное покрытие и каналы для поступления смазки.

Затем притягиваем крышки болтами. Здесь ни в коем случае нельзя перепутать крышки местами, и также вкладыши установленные в блок и коренные крышки должны быть расположены друг к другу замок к замку. Это очень важно, так как ошибка приведёт к немедленной дорогостоящей поломке или вал просто заклинит при затяжке. Ремонт двигателя ВАЗ 2112 не вызывает больших сложностей, но элементарные ошибки из-за невнимательности приводят к плачевным результатам, как и в нашем случае.

Все крышки нужно притягивать равномерно, несколько этапов, очень важно, чтобы на коренные шейки коленчатого вала нагрузки при затяжке распространялись равномерно, потому что это не даст повредить сам вал и вкладыши. Окончательную затяжку крышек необходимо произвести при помощи динамометрического ключа с усилием 66.31- 84.38 Н*м .

После затяжки проворачиваем коленчатый вал он должен вращаться свободно от руки, проворачиваем его несколько раз, сопротивление оказываемое валом при вращении должно быть равномерное без закусываний и торможений, если это не так значит нужно искать проблему.

Установка поршней и шатунов

Следующим этапом устанавливаем поршня на шатуны. Поршня и шатуны имею определённое направление по отношению к двигателю. На поршнях стрелкой указано направление вперёд, те есть, они должны быть направлены от маховика в сторону передней крышки.

На шатунах имеются отливы цифр, они должны быть обращены вперёд, таким же образом.

Учитывая данное направление, соединяем поршень и шатун посредством поршневого пальца. Перед установкой пальца поршень необходимо нагреть, достаточно поместить его в горячую воду на несколько минут. В поршне палец стопорится с обеих сторон стопорными кольцами.

Установка поршневых колец

Теперь необходимо установить поршневые кольца на поршень. Как правило, на один поршень устанавливается три кольца. Верхнее и среднее компрессионные и нижнее масло съёмные кольца. На кольцах имеется гравировка, надпись она должна быть обращена вверх,

если её нет, то можно ориентироваться по фаске, которая расположена либо по внутреннему, либо по наружному диаметру поршневых колец. Эта фаска выполняет роль ребра жесткости, которая создаёт сопротивление нагрузкам, возникающим, при расширений газов в камере сгорания. Если фаска имеется по внутреннему диаметру, то кольцо ставится фаской вверх, если по наружному диаметру то фаской вниз. На масло съёмных кольцах также имеется гравировка, которая должна смотреть вверх, если её нет, то не имеет значение направления кольца.

Кольца на поршнях должны быть размещены таким образом, что бы разъёмы колец не находились друг под другом, и не попадали на углубление под палец. Так как, например, разъём среднего кольца находится на одной стороне поршня, то разъёмы верхнего и нижнего колец должны находиться с другой стороны поршня, и должны быть разнесены друг от друга, но не попадать на углубление под поршневой палец

Установка поршней в гильзы

После установки колец можно вставлять поршня в гильзы цилиндров. Для этого стягиваеи поршневые кольца хомутом. Устанавливаем в нижнюю головку шатуна вкладыш. Таким образом, чтобы замок на вкладыше попал в углубление постели головки шатуна. Вставляем шатуны с поршнем в гильзу до упора хомута. Учитывая при этом направление поршня, и легкими ударами, желательно используя при этом деревянный брусок, осаживаем поршень в гильзу. Направляя нижнюю головку шатуна в шатунную шейку коленчатого вала. После того как шатун упёрся вкладышем в колен вал. Устанавливаем шатунный вкладыш в крышку шатуна, Одеваем крышку на шпильки. При этом обязательно нужно учитывать, чтобы вкладыши на шатуне и крышке были расположены по отношению друг к другу замок к замку.

Притягиваем крышку гайками в два этапа .Окончательную затяжку необходимо произвести при помощи динамометрического ключа с усилием 42,32-53.51 Н*м. Таким же образом устанавливаем остальные поршня. Постоянно помня о их направлении по отношению к двигателю.

Установка передней крышки

Установив поршня прикручиваем переднюю крышку в которой находится масляный насос

Установка задней крышки

и заднюю предварительно поменяв в них сальники.

Установка маслозаборника

Устанавливаем маслозаборник и датчик аварийного уровня масла.

Установка поддона

Затем устанавливаем поддон и притягиваем его болтами. Устанавливаем маховик.

Установка маховика

Болты крепления маховика должны быть притянуты при помощи динамометрического ключа с усилием 60.96-87.42 Н8*м

Установка диска и корзины сцепления

На маховик устанавливаем диск сцепления и корзину Диск сцепления должен быть от центрован по отношению к внутреннему подшипнику колен вала при помощи специального вала. На котором есть две поверхности, одна соответствует внутреннему диаметру подшипника другая внутреннему диаметру шлицевой части диска сцепления. Диск сцепления располагается выступающей частью к корзине. После центрации устанавливаем и притягиваем корзину сцепления.

Момент затяжки ГБЦ ваз 2112 16 клапанов

Со стороны передней крышки устанавливаем зубчатый шкив привода ремня ГРМ. Потом устанавливаем головку блока цилиндров.

Предварительно ставим прокладку головки блока цилиндров. Проверяем, чтобы все отверстия в прокладке соответствовали отверстиям в блоке двигателя. Головку блока цилиндров притягиваем стяжными болтами в четыре этапа.

Порядок затяжки ГБЦ ваз 2112 16 клапанов

Затяжка производится согласно схемы затяжки

Первый этап с усилием 20 Н*м.
второй этап с усилием 69.4-85.7 Н*м.
третьим этапом требуется довернуть болт на 90 градусов; четвёртым этапом ещё раз довернуть болт на 90 градусов. Описание установки механизмов ГРМ я написал в другой статье, которую читайте, по этой ссылке Замена ремня ГРМ. Ремонт двигателя ВАЗ 2110 подошёл к концу. Теперь его нужно установить на автомобиль.

Ремонт двигателя ВАЗ 2112 в Екатеринбурге, цены

Ремонт двигателя ВАЗ 2112 в Екатеринбурге опытными специалистами Сети Автотехцентров ЮМА

Выберите удобный для вас адрес сервиса и позвоните для подробной консультации, мастер ответит на ваши вопросы и запишет на ремонт.
Приезжайте, мы выполним работы качественно и предоставим официальные гарантии!

Стоимость: По запросу

ЗаказатьКонсультация

Сервисы в которых производится Ремонт двигателя ВАЗ 2112:

Диагностика и ремонт двигателя выполняется при проявлении на автомобилях ВАЗ 2112 ( 2112) следующих основных симптомов указывающих на наличие неисправностей ДВС:

Загорелся ЧЕК, неустойчивая работа ДВС и вибрации, двигатель «троит», глохнет, долго запускается, есть потеря мощности и посторонние звуки (стуки) в ДВС, плавают обороты. Выявлена утечка рабочих жидкостей или их преждевременный расход от регламентных показателей ВАЗ 2112 ( 2112).

Перед началом работ мастер подробно проконсультирует вас по причинам неисправности, предстоящим работам и сделает точный расчет их стоимости
После выполнения работ, будет составлен список рекомендаций по техническому обслуживанию вашего автомобиля, на основе осмотра автомобиля сделанного во время выполнения ремонтных работ
Объективная оценка технического состояния автомобиля и сведения о скрытых неисправностях помогут вам избежать непредвиденного ремонта и опасных ситуаций на дороге

Ремонт ВАЗ 2112 комплексно в разумные сроки!
Собственный склад запчастей (оригиналы и дубликаты) — быстро выполняем практически любой ремонт. Доставка запчастей под заказ.
Все виды диагностики и ремонта ВАЗ — есть всё необходимое оборудованием, богатый опыт ремонта ВАЗ 2112
Автоэвакуатор (т.: (343) 268-66-21) – эвакуация собственной службой эвакуации ЮМА

Услуга	Стоимость
Диагностика двигателя ВАЗ 2112	от 500 руб	Выбрать
Замена масла двигателя ВАЗ 2112	от 300 руб	Выбрать
Замена ремня ГРМ ВАЗ 2112	от 1 200 руб	Выбрать
Замена свечей ВАЗ 2112	от 400 руб	Выбрать
Проверка компрессии ВАЗ 2112	от 500 руб	Выбрать
Замена маслосъемных колпачков ВАЗ 2112	от 2 000 руб	Выбрать
Замена прокладки ГБЦ ВАЗ 2112	от 3 000 руб	Выбрать
Замена гидрокомпенсаторов ВАЗ 2112	от 3 000 руб	Выбрать
Замена сальника коленвала ВАЗ 2112	от 800 руб	Выбрать
Капитальный ремонт двигателя ВАЗ 2112	от 15 000 руб	Выбрать
Замена двигателя ВАЗ 2112	от 5 000 руб	Выбрать
Компьютерная диагностика двигателя ВАЗ 2112	от 500 руб	Выбрать
Замена помпы ВАЗ 2112	от 1 200 руб	Выбрать
Чистка дроссельной заслонки ВАЗ 2112	от 500 руб	Выбрать
Замена масляного фильтра ВАЗ 2112	от 200 руб	Выбрать
Замена опоры двигателя ВАЗ 2112	от 300 руб	Выбрать
Замена подушки двигателя ВАЗ 2112	от 300 руб	Выбрать

Все услугиДругие марки авто

Выгодные предложения

Техосмотр 2022

998 руб

Пройти Государственный технический осмотр

Заказать

Ремонт кондиционеров

1 800 руб

Ремонт деталей вместо замены

Заказать

Ремонт рулевых реек

8 000 руб

Выгодная цена и быстрые сроки

Заказать

Чистка топливных форсунок

2 490 руб

Качественно! Комплексно!

Заказать

Замена масла

4 750 руб

Диагностика ходовой в подарок

Заказать

Выгодная перепрошивка

3 600 руб

Качественные улучшения по оптимальной цене

Заказать

Комплексная диагностика

990 руб

Подвеска, сканер, подкапотное пространство

Заказать

Диагностика дизельных автомобилей

1 000 руб

Профессиональная комплексная диагностика

Заказать

Запчасти ВАЗ 2112 в наличии

Agip BRAKE FLUID DOT-4 1л.	По запросу	Выбрать
Elf 5W40 1л. Evolution 900 NF 5W40 SL/CF, кат № 194875	По запросу	Выбрать
Eni EUROSPORTS 5W-50 1л. синт.	По запросу	Выбрать
Eni EUROSPORTS 5W-50 4л. синт.	По запросу	Выбрать
Eni i-Sint 10W-40 1л.	По запросу	Выбрать
Eni i-Sint 5W-40 1л. Extra HTS	По запросу	Выбрать
Eni i-Sint 5W-40 4л. Extra HTS	По запросу	Выбрать
Eni i-Sint MS 5W-30 1л. Tecsint	По запросу	Выбрать
Eni i-Sint MS 5W-30 4л. Tecsint	По запросу	Выбрать
Eni i-Sint MS 5W-40 1л. Tecsint	По запросу	Выбрать
Eni i-Sint MS 5W-40 4л. Tecsint	По запросу	Выбрать
Eni Rotra ATF (Dex \|\|\| ) 1л	По запросу	Выбрать
Eni Rotra FE 75W-80 1л. GL-4 трансмиссионное	По запросу	Выбрать
Eni Rotra FE 75W-80 4л. GL-4 трансмиссионное	По запросу	Выбрать
Eni Rotra MP 75W-80 1л. GL-5 трансмиссионное	По запросу	Выбрать
Mасло SheII Helix HX8 5W-40 1л. (бочка)	По запросу	Выбрать
Антифриз «CoolStream» 10л. Зеленый готов. 780651, кат № Зеленый 10л.	По запросу	Выбрать
Антифриз «CoolStream» 10л. красный готов. 780613, кат № Красный 10л.	По запросу	Выбрать
Антифриз «CoolStream» 5л. Зеленый готов. 780644, кат № Зеленый 5л.	По запросу	Выбрать
Антифриз «CoolStream» 5л. красный готов. 780606, кат № Красный 5л.	По запросу	Выбрать

Сервисы в которых производится Ремонт двигателя ВАЗ 2112:

ЮМА-СМУ16

Екатеринбург, пр. Космонавтов, 107/1

+7 (343) 302-20-20

ТРАК Автотехцентр

г. В. Пышма пр. Промышленный 5/2А

+7 (343) 302-30-30

ЮМА-АВТО

Екатеринбург, ул. Чапаева, 7/1

+7 (343) 302-40-40

ЮМА-ЦЕНТР

Екатеринбург, ул. Титова, 19Ж

+7 (343) 302-50-50

Двигатель ВАЗ 2112 – премьера 16 клапанного ГРМ

Содержание

1 Характеристики мотора 2112
2 Особенности конструкции
3 Модификации ДВС
4 Плюсы и минусы
5 В каких авто использовался?
6 Техобслуживание
7 Неисправности: причины, устранение
8 Тюнинг ДВС

Характеристики мотора 2112

Конструкция 2112

глубины проточки 3 мм и толщины прокладки 1,3 мм оказалось недостаточно для хода клапана 7,5 мм;
за счет «лишних» 1,8 мм поршень гнет клапана.

Изготовитель	АвтоВАЗ
Марка ДВС	2112
Годы производства	1998 – 2006
Объем	1499 см³ (1,5 л)
Мощность	68,4 кВт (93 л. с.)
Момент крутящий	133,3 Нм (на 3400 об/мин)
Вес	120 кг
Степень сжатия	10,5
Питание	инжектор
Тип мотора	рядный
Впрыск	электронный многоточечный
Зажигание	отдельная катушка для каждой свечи
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, модуль изготовлен из полимера
Выпускной коллектор	приемная труба, объединенная с нейтрализатором
Распредвал	2 шт.
Блок цилиндров	чугун, вес 28,8 кг
Диаметр цилиндра	А класс – 82 – 82,01 мм B класс – 82,01 – 82,02 мм С класс – 82,02 – 82,03 мм D класс – 82,03 – 82,04 мм Е класс – 82,04 – 82,05 мм
Поршни	проточка глубиной 3,5 мм
Кольца	стальные 21083-1004029 или чугунные 21083-1000100-10
Диаметр поршня	А класс –81,94 – 81,95 мм В класс – 81,95 – 81,96 мм С класс – 81,96 – 81,97 мм D класс – 81,97 – 81,98 мм Е класс – 81,98 – 81,99 мм
Коленвал	база от 21083, добавлен демпфер крутильных колебаний
Количество подшипников коренных	5
Ход поршня	71 мм
Горючее	АИ-95
Нормативы экологии	Евро-3
Расход топлива	трасса – 5,9 л/100 км смешанный цикл 7,5 л/100 км город – 9,4 л/100 км
Расход масла	максимум 0,5 л/1000 км
Моторное масло для 2112	5W-30, 5W-40, 10W-40, 15W-40
Объем масла моторного	3,5 л
Температура рабочая	90°
Ресурс мотора	заявленный 150000 км, реальный 250000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	с полимерной крыльчаткой
Свечи на 2112	BCPR6ES либо АУ17ДРВМ, длина резьбы 19 мм, диаметр 14 мм, ключ 16 мм
Зазор между электродами свечи	1,1 мм
ГРМ	DOHC
Ремень ГРМ	136 зубов, ширина ремня 25,4 мм
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	128 зубов высотой 10,1 мм, размер поверхности под сцепление 256,7 мм
Болты крепления маховика	М10х1,25 мм, длина 26 мм
Маслосъемные колпачки	код 90913-02090 впускные светлые, код 90913-02088 выпускные темные
Компрессия	давление в цилиндрах от 12 бар номинальное, разница давлений в отдельных цилиндрах в пределах 1 бара
Обороты ХХ	800 – 850 мин^-1
Усилие затягивания резьбовых соединений	свеча – 30,7 – 39 Нм маховик – 61 – 87 Нм болт сцепления – 19 – 31 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 Нм (шатунный) головка цилиндров – четыре стадии 20 Нм, 69 – 86 Нм + 90° + 90°

В зависимости от сезона мануал рекомендует, какое масло лить в двигатель:

зима – 5W30 либо 5W40;
лето – 20W30 или 20W40;
всесезонная смазка – 10W30.

Благодаря 5 типоразмерам ремкомплекта гильз цилиндров и диаметра поршней капитальный ремонт может производиться многократно, а мотор относится к «миллионникам».

Особенности конструкции

впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
внутри ГБЦ проложены маслоканалы;
плавающая посадка поршневого пальца;
отверстия в блоке под дополнительное навесное оборудование;
кованные стальные шатуны длиной 121 мм.

Капремонт 2112

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Принцип действия гидротолкателей

Модификации ДВС

21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

В этих версиях не гнет клапаны, капремонт нужен значительно реже. Первая версия создавалась исключительно ради увеличении объема и соблюдения норм Евро-3. Заводской тюнинг произведен за счет увеличения высоты блока до 197,1 мм и увеличения хода поршня.

объем 1,8 л;
крутящий момент 162 Нм;
мощность 75 кВт.

Существуют еще две модификации ДВС 2112:

21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

ДВС 2127

ДВС 21179

В моторе 21179 впервые применен фазовращатель, создавался он на базе 21126, поэтому условно считается модернизацией поколения 2112.

Фазовращатель 21179

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

Недостаточный диаметр клапанов

В каких авто использовался?

С конвейера завода производителя сошли всего три модели ВАЗ, использующие мотор 2112:

21103 – седан;
21113 – универсал;
2112 – седан, версия GLI люкс и Стандарт.

ВАЗ-2112

Поскольку характеристики двигателя 21124 и ДВС 21128 не слишком отличаются от оригинала, его монтировали на те же самые ВАЗ Лада. Модификацией мотора 21126 оснащались исключительно Приоры.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

Неисправности: причины, устранение

Имеет мотор 2112 следующие слабые стороны в своей конструкции:

Поломка	Причина	Ремонт
Обрыв ременного привода ГРМ, загиб клапанов	1)износ валов 2)протечки сальников валов; 3)протечки помпы	диагностика, замена расходников и выработавших ресурс деталей
«Троение»	1)проблемы зажигания 2)низкая компрессия	1)замена свечей, проводов и катушек комплектом 2)восстановление компрессии
Плавающие обороты	1)нагар на дроссельной заслонке 2)отказ РХХ, ДПДЗ, ДПКВ, ДМРВ	1)очистка заслонки 2)замена датчика
Стук	1)гидрокомпенсаторы 2)поршни 3)подшипники коренные 4)вкладыши шатунные	регулировка или замена

Причину вибраций ДВС самостоятельно определить очень сложно, так как необходимо специальное оборудование.

Тюнинг ДВС

Прежде, чем производить тюнинг, следует учесть нюансы конструкции, которые имеет двигатель 2112:

чипование в данном случае бесполезно;
поставить распредвал Стольников 8.9, СТИ-2 или СТИ-3.1;
заменить дроссель на 54 – 56 мм;
смонтировать выпускной тракт с пауком 4/2/1.

Распредвал Стольников

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

прайс на ВАЗ 2110-2112, приора, калина

Наименование работ	ВАЗ 2108-099
Капитальный ремонт двигателя (без расточки и шлифовки, без с/у)	7000
Диагностика двигателя	200/400
Замена маслосъемных колпачков без с/у ГБЦ	2500
Замена вкладышей ДВС	2500/3000
Замена ремня (цепи) ГРМ	1300
Замена распредвала и рычагов	1400
Ремонт ГБЦ (без замены направляющих клапанов, без с/у)	2500
Замена к/вала	4500-4700
Регулировка клапанов	500/800
Замена блока ДВС	5500-6000

Замена башмака механизма натяжения цепи (1 шт. )	—
Замена успокоителя (комплект)	—
Замена переднего сальника коленвала	1400
Замена заднего сальник коленвала (без с/у КПП)	300
Регулировка натяжения ремня ГРМ	200
Замена свечей	50
Замена поддона (прокладки поддона)	500
Замена масляного насоса (приемной трубы)	1000
Замена карбюратора	400
Замер компрессии	200
Снятие – установка двигателя	3000
Замена трамблера	300
Замена бензонасоса	500-800
Замена фильтров	200
Замена поршневых колец без с/у ДВС	5000
Замена прокладки приемной трубы	400
Замена прокладки коллектора	1200
Замена прокладки ГБЦ	2500
Замена масла в двигателе	300
Замена термостата	400
Замена переднего сальника распредвала	600
Замена радиатора	700
Замена прокладки крышки толкателей	—
Замена оси коромысел	—
Замена топливных форсунок	900
Установка фаз ГРМ	500
Замена прокладки клапанной крышки	900
Промывка топливной системы	400
Прокачка тормозов	100
Прокачка главного тормозного цилиндра	100
Замена тормозных колодок передних	500
Замена тормозных колодок задних	800
Замена тормозного шланга или тормозной трубки	200
Замена тормозного цилиндра переднего (суппорта)	300
Замена тормозного цилиндра заднего	350
Замена главного тормозного цилиндра	400
Замена вакуумного усилителя тормозного	1200
Замена троса ручного тормоза	750
Замена тормозного диска	400
Замена регулятора тормозных сил	250
Замена тормозного барабана	200
Регулировка стояночного тормоза	100
Замена балки	—
Замена шаровой опоры (1 шт. )	250
Ремонт поворотного кулака (сторона)	—
Замена нижнего рычага	400
Замена кронштейна растяжки	400
Замена рычага растяжки	400
Замена верхнего рычага	—
Замена с/блоков (нижних)	700
Замена подшипника ступицы (1 колесо)	450
Регулировка подшипника ступицы	—
Замена пальца рулевой трапеции	250
Замена пальцев рулевой трапеции
Замена сайлент-блоков растяжки	800
Замена маятникового рычага	—
Замена пружин передних (стоек), 1 шт.	850
Замена пружин задних (стоек), 1 шт.	600
Замена амортизатора переднего (1 шт.)	—
Замена амортизатора заднего (1 шт.)	—
Замена рессоры (1 шт. )	—
Замена втулок 1 рессоры	—
Замена стремянок (2шт)	—
Замена рулевой колонки (рейки)	1000
Ремонт рулевой колонки (рейки) без с/у	800
Замена стоек стабилизатора 1 шт.	200
Замена пыльника привода (ШРУСа)	500-550
Замена втулок стабилизатора	400
Замена поводка стояночного тормоза	450
Замена сайлент- блоков задней балки	1500
Замена поворотного кулака	700
Замена реактивной тяги (1 шт.)	—
Замена втулок реактивных тяг (10 шт.)	—
Замена глушителя 1 часть	400
Замена стартера	600
Замена подушки двигателя (1 шт.)	300
Замена ремня генератора, вентилятора	150
Замена карданного вала	—
Замена крестовины	—
Замена крестовины раздатки	—
С/У раздатки	—
С/У передний мост	—
С/У задний мост в сборе	—
Замена редуктора заднего моста	—
Замена полуоси (1 шт. )	—
Замена подшипника полуоси (1 шт.)	—
С/У КПП	2000
Замена эластичной муфты	—
Замена подвесного подшипника	—
Замена траверсы КПП	—
Замена сцепления	2300-2500
Замена рабочего цилиндра сцепления	—
Замена вилки сцепления	2300-2500
Регулировка сцепления	150
Замена троса сцепления	от500
Замена маховика без с/у КПП	300
Замена сальника полуоси	—
Замена сальника хвостовика	—
Замена бензобака	600/1000
Установка защитных арок (пластик)	1000
Установка защиты поддона картера	200
Замена масла в двигателе без промывки	300
Замена масла в ГУРе
Замена масла в КПП	150/300
Замена масла в редукторе заднего моста	—
Замена крана отопителя	800
Замена радиатора отопителя	от1500
Замена мотора отопителя	800-1500
Замена колеса (1 шт. )	50/100
Ремонт КПП без с/у	3500
Замена помпы охлаждения	от1500
Замена ОЖ (тосола)	400
Замена фары	350
Замена троса спидометра	300
Замена привода спидометра	300
Замена троса капота	300
Замена муфты рулевого вала	—
Замена редуктора стеклоочистителя	400-800

Какой двс ваз гнет клапана. Что сделать, чтобы клапана не гнули

Когда-то писал про двигатели ПРИОРЫ, меня спросили — «», очень познавательно прочитал. В этой статье я обещал рассказать о самом принципе, почему на одних двигателях это происходит, а на других нет. В общем, о самом процессе разбивки, сегодня постараюсь разложить все по полочкам, как раз для вас «новичков». тянуть не буду поехали…

Значит клапаны часть G азодисп R разделительный м механизм автомобиля (ГРМ). Следует отметить, что деталь довольно важная, без них не было бы выхлопных газов, и не создавалась бы компрессия в цилиндрах при впрыске и воспламенении топлива. В современных двигателях их бывает разное количество от 8 до 32. Но в большинстве случаев используются варианты с, они самые распространенные из всех.

Принцип работы

«Заставляет» их работать, открывая и закрывая распределительный вал, который находится сверху, в головке блока.

Раскручивается и благодаря специальным овалам нажимает на клапан — он открывается, или отпускает — закрывается. В свою очередь распределительный вал работает на ременной или цепной передаче от коленчатого вала.

Распредвал и коленвал обязательно синхронизированы, чтобы открытие клапанов и движение поршня совпадали в определенной последовательности — при движении поршня вниз клапаны открываются («прожигают» в камеру), при поршень поднимается, они закрываются (уходят вверх), создавая тем самым давление в камере сгорания, затем свечи поджигают смесь и нагнетательный поршень опускается. Этот цикл повторяется много раз. Вот небольшой видео ролик работы для понимания.

Это идеально рабочая схема, при правильном обслуживании (своевременной замене) все пройдёт много тысяч километров.

Причина почему гнет клапана

Хочу отметить, что это может быть как на 8 так и на 16 клапанных двигателях. Причина проста — это обрыв ремня или цепи ГРМ. Справедливости ради стоит отметить, что «цепь» рвется очень редко, в основном она растягивается и начинают прыгать «зацепляющие» звездочки, что тоже может быть причиной.

При обрыве распредвал резко останавливается, но коленвал продолжает толкать поршни. Таким образом, опущенные клапана «вжигаются» в камеру сгорания, поршень тоже идет вверх — чего при нормальной работе происходить не должно. Они встречаются в «верхней точке» и поршень, обладая высокой энергией, просто гнет или ломает клапаны. Как видите, все достаточно банально.

Такая поломка очень дорогая — нужно «половить» мотор и вытаскивать погнутые элементы, иногда страдает даже сама головка блока (но редко), так что ее тоже надо будет менять. Также можно обнаружить повреждения поршней (пробивает клапана), но тут все еще серьезнее, потребуется снимать распредвал и поршни с «шатунами».

Почему рвется ремень и как от этого защититься

1) Самая частая причина — просто несоблюдение инструкции по замене ремня от производителя. Как правило, если ваш автомобиль на гарантии, то и замена будет по гарантии, но если обслуживать самостоятельно, то многие забывают или экономят на замене. Он «вылезает» боком.

2) Некачественный ремень, сейчас просто много подделок, особенно на наши ВАЗы. В реальности не ходят и 5000 км (было несколько раз на служебной машине), так что берите лучше проверенные варианты. Или поменять на СТО с гарантией.

3) Насос неисправен. В некоторых моделях автомобилей он занимается еще и ремнем, а если выходит из строя, то просто заклинивает, протирает ремень за считанные часы.

4) Изнашивается сам распределительный вал. Он сделан из металла и понятно, что через какое-то время он изнашивается (может заклинить), хотя времени должно пройти немало (большой пробег).

5) Неисправны натяжные ролики системы газораспределения. Могут отвалиться, могут заклинить — в любом случае ремень либо порвется, либо слетит — конец только один, клапана загнет.

Защитники только одни. Вовремя меняйте ремень, а также натяжные ролики и другие элементы этой системы, которые закреплены за вами по регламенту. Берите «расходники» в официальных или проверенных магазинах СТО, ибо подделки ходят гораздо реже оригиналов, здесь вы рискуете каждую тысячу километров, в общем, ремень — это не та запчасть, на которой стоит экономить.

Есть варианты, которые не гнутся?

Конечно есть, но сейчас они очень редки. Еще раз советую — есть модели моторов, которые раньше «не гнулись». Однако, к сожалению, сейчас их практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.

Суть тут тоже банальная, простая — ставят вместо обычных поршней. Тогда даже в случае обрыва клапана просто утонут в этих отверстиях и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распредвал и коленвал.

«Здоров» — скажете вы. НО почему тогда такие поршни не ставятся на все модели? Ведь это 100% защита.

Опять же все просто — такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ведутся споры о том, сколько. Одни говорят, что примерно на 5 — 7%, и это, извините, ПРИЛИЧНО! Все дело в том, что такой поршень тяжелее, и компрессия не такая эффективная. Именно поэтому многие отказались от этого решения. Многие — но не все!

Одна из страшных тем в разговорах автомобилистов — почему гнутся клапана, на каких автомобилях возможна эта поломка и как ее предотвратить. Сегодня мы подробно поговорим о причинах выхода из строя клапанов двигателя и мерах по предупреждению этой неисправности.

За что отвечают клапаны в двигателе?

Начнем с небольшой теории. Наверняка каждый автолюбитель знает, сколько цилиндров в двигателе его автомобиля, а вот сколько в нем клапанов – на этот вопрос ответит далеко не каждый. В большинстве современных двигателей насчитывается от восьми до шестнадцати клапанов (по два или четыре на цилиндр), есть силовые установки (восьми- или двенадцатицилиндровые), у которых число клапанов от 24 до 32.

Клапан — важная деталь газораспределительного механизма (ГРМ) двигателя машины, которая находится в головке блока цилиндров, отвечает за своевременную подачу воздуха в цилиндр и вытеснение из него отработавших газов .

При этом один и тот же клапан не может выполнять эти функции, и поэтому каждый цилиндр снабжен двумя типами клапанов — впускными, подающими воздух в камеру сгорания, и выпускными, выдавливающими продукты сгорания воздуха- топливной смеси из этой камеры.

Есть двигатели, у которых по два выпускных и впускных клапана на цилиндр, а есть такие, у которых впускных клапанов больше, чем выпускных (трех- и пятиклапанные цилиндры). В конструкции клапана различают две части: тарелку и шток. Именно шток клапана получает удар при выходе из строя одного из элементов газораспределительного механизма.

Клапаны приводятся в действие распределительным валом, который, вращаясь вокруг своей оси в головке блока цилиндров, поднимает в цилиндры одни и опускает другие клапана — это так называемые фазы газораспределения. В свою очередь распределительный вал приводит в движение коленчатый вал — оба этих элемента ГРМ связаны между собой приводом, который может быть шестеренчатым, ременным или цепным. Зубчатая передача вращает распределительный вал в блоке цилиндров, а ременная или цепная передача вращает головку блока цилиндров.

В настоящее время наиболее широко применяются двигатели в газораспределительном механизме. Ременная передача проще по конструкции, но менее надежна, чем цепная. Цепной тип привода, в свою очередь, более сложен – в его механизм входят натяжные ролики и демпферы. Неслучайно мы уделили столько внимания деталям газораспределительного механизма – понимание принципа его работы поможет нам в дальнейшем определить причины, по которым гнется клапан.

Почему гнутся клапана

Как ременный газораспределительный механизм, так и цепной привод ГРМ могут прийти в состояние, когда ременный или цепной привод выйдет из строя. Обрыв ремня ГРМ или растяжение звеньев цепи ГРМ, не способных зацепиться за зубья шестерен распределительного вала (проскальзывание), приводит к резкой остановке распределительного вала, а коленчатый вал продолжает свое движение.

В этот момент клапана утапливаются в цилиндр, а поршень поднимается к ним. Подъемная сила поршня намного больше, чем у опускающихся клапанов, поэтому поршень ударяется о тарелку клапана, а шток, не выдержав этого удара, прогибается или даже ломается. Происходит полная остановка двигателя, повторно запускать который не рекомендуется, чтобы не спровоцировать более серьезную поломку – выход из строя поршней, что чревато дорогостоящим ремонтом ГБЦ.

Как определить загнуты ли клапана

На глаз невозможно установить, что при обрыве ремня или пробуксовке цепи ГРМ загибаются клапана. Для этого нужно провести две простые операции.

Для начала установим новый ремень ГРМ на ролики по меткам и потихоньку прокручиваем коленвал. Достаточно двух-пяти оборотов, чтобы определить, что клапана погнуты: если вращение свободное, то стержни клапанов целы, если с трудом, то клапана погнуты.

Бывает, что коленвал прокручивается, а клапана все равно загибаются. Как определить неисправность в этом случае? Мерить надо, предварительно выкрутив свечи зажигания. Если компрессии в цилиндре нет, то клапана загнулись.

Как предотвратить поломку клапанов

Разберем причины, по которым может порваться ремень, чтобы понять, как предотвратить такую поломку.

Причина 1. Срок службы ремня ГРМ истек. Как и любой другой расходный материал, ремень ГРМ имеет свой срок службы. Производитель автомобиля в инструкции по эксплуатации указывает сроки замены ремня ГРМ – у большинства двигателей она происходит при пробеге 100-120 тысяч километров. Конечно, можно надеяться, что до этого момента ремень будет служить верой и правдой, но для большей верности рекомендуем осматривать состояние ремня на каждом плановом техническом обслуживании и при необходимости заменять его. В этом случае мы не позволим ему сломаться, и, как следствие, не столкнемся с проблемами с гнутыми клапанами.

Причина 2. Использование контрафактного ремня ГРМ. Некоторые автолюбители, желая сэкономить, покупают неоригинальные, дешевые ремни ГРМ, которые рвутся при малых пробегах – 5-7 тысяч километров. Совет — будьте ответственны при покупке ремня ГРМ, лучше заплатить больше за этот расходник, чем потом раскошелиться на дорогостоящий ремонт ГБЦ.

Причина 3. Поломка насоса ГРМ. В конструкции газораспределительного механизма некоторых двигателей помпа соприкасается с ремнем, и при выходе из строя этого узла происходит его заедание, в результате чего ремень трется о помпу и перетирается, что приводит к ее обрыву. Помпа изнашивается на тех же пробегах, что и ремень ГРМ, поэтому при замене ремня рекомендуем установить новую помпу.

Причина 4. Износ распредвала. Эта поломка возникает при больших пробегах двигателя (от 150 тыс. км и более), поэтому встречается не так часто. Заклинивший распределительный вал может привести к обрыву ремня ГРМ. Именно поэтому при покупке подержанного автомобиля с большим пробегом настоятельно советуем обратить внимание на состояние распредвала.

Причина 5. Неисправность крепления привода ГРМ. Ремень ГРМ движется по роликам, которые также могут изнашиваться, заклинивать, что приводит к обрыву ремня и загибам клапанов.

Хотя двигатели с цепью ГРМ считаются более надежными, бывает, что и они гнут клапана. Происходит это по двум причинам: растягиваются звенья цепи или выходят из строя приводные приспособления (натяжные ролики и демпферы). Основной причиной, почему растягиваются звенья цепи ГРМ, является некачественный материал, из которого она изготовлена. Такая беда случилась с двигателями Volkswagen в середине 2000-х: немецкий автопроизводитель заказал цепи у недобросовестного подрядчика, и они начинали выходить из строя на 20-40 тысячах пробега, вызывая загиб клапанов. Чтобы у таких моторов не гнутся клапана, необходимо периодически диагностировать цепь ГРМ и навесное оборудование и при необходимости менять их на новые.

Помимо этих способов, можно предотвратить загибание клапанов, сделав на головках поршней специальные выемки, которые по своим размерам будут соответствовать стержням клапанов. Если обрывается ремень или проскальзывает цепь, то при остановке распредвала стержни клапанов не упрутся в головки поршней, а войдут в углубления и там остановятся. Правда, есть у этого способа и свои недостатки: двигатель с такими «настроенными» поршнями теряет до семи процентов своей мощности. Готовы ли вы дефорсировать двигатель своего «железного коня» ради сохранности клапанов в случае выхода из строя привода ГРМ?

Характеристики двигателя 21114

Годы выпуска — (2004 — н.в.)
Материал блока цилиндров — чугун
Система питания — инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 75,6мм
Диаметр цилиндра — 82мм
Степень сжатия — 9,6
Объем двигателя — 1596 см3.
Мощность — 81 л.с./5200 об/мин
Крутящий момент — 125Нм/3000 об/мин
Топливо — АИ95,92 (По неофициальным данным)
Расход топлива — город 8,8 л. | трасса 6,2 л. | смешанный 7,6 л/100 км
Расход масла — 50 г/1000 км
Тип масла:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 21114 11183: 3,5 л.
При замене заливаем 3,2 литра.

Ресурс:
1. По заводу — 150 тыс. км
2. На практике — до 250-300 тыс. км

ТЮНИНГ
Потенциал — 180+ л.с.
Без потери ресурса — до 120 л.с.

Двигатель устанавливался на:
ВАЗ 21101
ВАЗ 21112
VAZ 21121
VAZ 2113
VAZ 2114
VAZ 2115
LADA GRANTA
LADA KALINA

Изображение и ремонт VAZ 11183/21114 ENGINE

ENGINE 21114, второе имя 11183 3.1114 ENGINE

ENGIN а собственно, 083 моторы. Блок цилиндров двигателя 21114 выше по сравнению с 2111 на 2,3 мм, ход поршня увеличился с 71 мм до 75,6 мм, за счет этого объем стал 1,6 литра. Экологические показатели агрегата также повысились, он также стал более надежным, менее капризным, чем двигатель ВАЗ 2111, есть преимущество в эластичности и тяговитости.
У этого двигателя много названий: 21114, 11183, двигатель 2114, мотор калина. Отличия двигателя ВАЗ 21114 от двигателя ВАЗ 11183 в том, что они собираются в разных местах завода, физически двигатель один. В народе прижились названия двигателя 2114 (так еще называли 1,5 литра), а также двигателя калина.
Сам двигатель рядный 4-цилиндровый инжекторный с верхним расположением распределительного вала, газораспределительный механизм имеет ременную передачу. Ресурс двигателя ВАЗ 11183 (21114) по данным производителя составляет 150 тыс. км, на практике двигатели ходят более 200-250 тыс. км. бывают случаи до 300 тыс. км.
Владельцы четверок и других автомобилей с этим мотором часто задаются вопросом, не гнет ли двигатель 21114 клапана? Ответ прост: при обрыве ремня ГРМ ваш двигатель не загнется, а вот со спортивным злым распредвалом шанс есть.
Из недостатков стоит отметить требования к периодической регулировке клапанов, а также шум двигателя, напоминающий дизель. Про шумы и стуки они бывают, кроме них двигатель троит, греется или не греется и т.д., о причинах той или иной проблемы можно прочитать .

Тюнинг двигателя ВАЗ 11183 (21114)

Рассмотрим возможности мотора 11183 8V без замены ГБЦ на 16 клапанную (124 мотор и его модификации упоминаются в отдельной статье)
Самый простой способ — замена распредвал с ОКБ Динамика 108 или Нуждин 10. 93, устанавливаем разрезную шестерню, регулируем этим фазы, получаем примерно 85-90 л.с. и бодрый пикап наверху. Не скупимся на ресивер, демпфер 54 мм и выхлоп паук 4-2-1, этот конфиг пойдет лучше 16 клапанного 124 мотора, при этом стоимость доработки ВАЗа будет вполне приземленной. Мы сможем выжать максимум из ГБЦ и впускного коллектора, легких Т-образных клапанов и фрезеровки ГБЦ. Расчетная мощность двигателя ВАЗ 21114 в этом случае будет достигать 110-115 л.с. Чтобы мотор легче крутился, можно поставить легкую приор поршневую, поставить ее и получить 120+ л.с.

Компрессор для мотора калины

Альтернативный способ получения такой отдачи — установка компрессора ПК-23-1, а для повышения его КПД добавляем валы Нуждин 10,42 или 10,63. Широко известное видео доступно объясняет все, что требуется для успешного проекта.

Внимание МАТ (18+)

Возможно увеличение мощности без использования турбины до 170 л.с. и выше, но ресурс двигателя ВАЗ 11183 заметно снижается. Правильным шагом будет наращивание потенциала за счет повышения КПД мотора, а именно за счет установки 16-клапанной ГБЦ, которая вместе с клапаном, ресивером и выхлоп на 51 трубе, даст 110-120 л.с. без значительных потерь ресурсов.

Турбо мотор калина

Описана конфигурация турбо мотора на базе 8 клапанной ГБЦ, принцип тот же.

Подробности Категория: Новости Опубликовано 27.07.2018

Двигатели АвтоВАЗа получат новый поршневой двигатель, который позволит избежать загиба клапанов при обрыве ремня ГРМ.

Как известно, одним из недостатков современных двигателей является загибание клапанов при обрыве ремня ГРМ. Ресурс ремня предсказать довольно сложно, так как он может порваться не только из-за износа, но и при заклинившей помпе или натяжном ролике.

При обрыве ремня ГРМ современный двигатель обычно гнет клапана относительно поршней. Это приводит к дорогостоящему ремонту.

АвтоВАЗ решил устранить эту проблему, сообщает CARscope. ru. Поставщик завода компания «Федерал Могул» освоила выпуск поршней со специальными выемками.

Благодаря такой форме и поршни, и клапана останутся целыми даже в случае обрыва ремня ГРМ.

Новая поршневая группа предназначена для ряда двигателей. Это 8-клапанный ВАЗ-11186 мощностью 87 л. с., а также 16-клапанные двигатели ВАЗ-21126 (98 л.с.) и ВАЗ-21127 (106 л.с.), которые устанавливаются на автомобили семейства Калина и Гранта.

106-сильный двигатель ВАЗ-21129, предназначенный для моделей Vesta и XRAY, вскоре также должен получить версию с новыми поршнями. А вот новый агрегат ВАЗ-21179 объемом 1,8 л и мощностью 122 л. С. пока не купишь новый поршень.

Работа клапанного механизма следующая: в момент достижения поршнем верхней мертвой точки оба клапана в камере сгорания закрываются — в ней создается определенное давление. Обрыв ремня приводит к тому, что клапан не успевает вовремя закрыться до прихода поршня. Таким образом, происходит их встреча – столкновение, которое напрямую приводит к тому, что клапан загибается. Раньше для предотвращения такой проблемы на старых двигателях делали специальные канавки под клапаны. Подобные углубления встречаются и на двигателях нового поколения, но они предназначены лишь для того, чтобы избежать деформации клапанов при работе двигателя, а при обрыве ремня совершенно не спасают.

С физической точки зрения, с момента обрыва ремня ГРМ распредвалы сразу останавливаются, под действием возвратных пружин, тормозящих его кулачки. В этот момент коленчатый вал по инерции продолжает вращаться (вне зависимости от того, была включена передача или нет, была ли скорость низкой или высокой, маховик продолжает ее крутить). То есть поршни продолжают работать, и в результате ударяют по открытым в данный момент клапанам. Довольно редко, но бывает, когда клапана повреждают сам поршень.

Причины обрыва ремня ГРМ

износ ремня как таковой или его низкое качество (шестерни вала имеют острые края или масло из сальников).
клин коленчатого вала.
клиновой насос (наиболее часто встречающийся).
несколько или один клин распределительного вала (например, из-за износа одного из них — правда, здесь последствия немного другие).
откручен натяжной ролик или подклинило ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, поскольку они мощнее своих предшественников, обладают гораздо меньшей живучестью. Если рассматривать причину, опираясь на клапана, то эта проблема возникает из-за малого расстояния между ними и поршнем. То есть если в момент прихода поршня клапан приоткрыт, то он моментально прогибается. Так как для большей компрессии и компрессии в днище поршня нет канавки под клапан необходимой глубины.

У каких двигателей гнутся клапана?

На машинах с 8-клапанным двигателем гнется меньше всего, а вот 16 и 20 кл, будь то бензин или дизель, загиб происходит в большинстве случаев. Правда, иногда это может быть один или несколько клапанов, и если двигатель работал на холостом ходу, то беда перенесется. Но таких случаев немного, в основном, последствия необратимы. Таблица со списком двигателей, на которых гнутся клапана всех популярных автомобилей при обрыве ремня ГРМ.

Двигатель	Угнетение	Двигатель	Не гнет
1С	гнет	Camry V10 2.2GL	не давить
2С	гнет	3VZ	не угнетать
2E	гнет	1С	не угнетать
3S-GE	угнетение	2S	не угнетать
3S-GTE	гнет	3S-FE	не прижимать
3S-FSE	гнет	4S-FE	не прижимать
4A-GE	гнет (не гнет на холостых)	5S-FE	не прижимать
1G-FE ВВТ-i	угнетение	4A-FHE	не прижимать
G-FE Балки	гнет	1G-EU	не угнетать
1JZ-FSE	гнет	3А	не угнетать
2JZ-FSE	гнет	1JZ-GE	не прижимать
1MZ-FE ВВТ-и	угнетение	2JZ-GE	не прижимать
2MZ-FE VVT-i	гнет	5A-FE	не прижимать
3MZ-FE VVT-i	гнет	4A-FE	не прижимать
1VZ-FE	гнет	4A-FE LB
2ВЗ-ФЭ	угнетение	7А-ФЭ
3VZ-FE	гнет	7A-FE LB	без гнета (работа на обедненной смеси (обедненное горение))
4VZ-FE	гнет	4E-FE	не прижимать
5VZ-FE	гнет	4E-FTE	не угнетать
1SZ-FE	гнет	5E-FE	не прижимать
2SZ-FE	гнет	5E-FHE	не прижимать
		1G-FE	не угнетать
		1G-GZE	не прижимать
		1JZ-GE
		1JZ-GTE	не давить
		2JZ-GE	не угнетает (на практике возможно)
		2JZ-GTE	не давить
		1МЗ-ФЭ тип»95	не угнетать
		3VZ-E	не прижимать

Двигатель	Давление	Двигатель	Не гнет
2111 1,5 16 кл.	угнетение	2111 1,5 8кл.	не угнетать
2103	гнет	21083 1,5	не угнетать
2106	угнетение	21093, 2111, 1,5	не угнетать
21091 1.1	угнетение	21124, 1,6	не угнетать
20124 1.5 16v	гнет	2113, 2005 г.в. 1,5 инженер, 8 кл	не гнет
2112, 16 клапанов, 1,5	гнет (со стоковыми поршнями)	11183 1,6 л 8 кл «Стандарт» (Lada Granta)	не гнет
21126, 1,6	угнетение	2114 1,5, 1,6 8 ячеек	не угнетать
21128, 1,8	угнетение	21124 1,6 16 ячеек	не угнетать
Лада Калина Спорт 1.6 72кВт	гнет
21116 16 ячеек. «Норма» (Лада Гранта)	гнет
2114 1,3 8 ячеек и 1,5 16 ячеек	гнет
Лада Ларгус К7М 710 1,6л. 8 кл. и К4М 697 1,6 16 кл.	гнет
Нива 1,7л.	угнетение

Mitsubishi

VAG (Audi, VW, Skoda)

Двигатель	Прижим	1	Двигатель	Не гнет
АДП 1.6	гнет		1.8RP	не угнетать
Polo 2005 1.4	гнет		1.8 ААМ	не угнетать
Транспортер T4 ABL 1,9 л	гнет		1.8PF	не угнетать
GOLF 4 1,4/16V AHW	гнет		1. 6 EZ	не угнетать
ПАССАТ 1,8 л. 20В	гнет		2.0 2E	не угнетать
Passat B6 BVY 2.0FSI	гнет + ломает направляющие клапанов		1.8PL	не угнетать
1.4 МКА	гнет		1.8 АГУ	не давить
1.4БУД	гнет		1.8EV	не угнетать
2.8 ААА	гнет		1,8 ABS	не давить
2.0 9А	гнет		2.0JS	не угнетать
1.9 1Z	гнет
1.8КР	гнет
1.4BBZ	гнет
1.4ABD	гнет
1. 4 МКА	гнет
1,3 МН	гнет
1.3HK	гнет
1.4.AKQ	гнет
1.6 АБУ	гнет
1,3 Н.З.	угнетение
1,6 Б.Ф.К.	угнетение
1.6CS	гнет
1.6 АЕЕ	гнет
1.6 АКЛ	гнет
1.6AFT	гнет
1.8AWT	гнет
2,0 млрд. баррелей в год	угнетение

Двигатель	Давление	Двигатель	Не гнет
X14NV	гнет	13S	не угнетать
X14NZ	гнет	13N/NB	не прижимать
C14NZ	угнетение	16Ш	не угнетать
X14XE	гнет	C16NZ	не угнетать
X14SZ	гнет	16SV	не угнетать
C14SE	гнет	X16SZ	не угнетать
X16NE	гнет	X16SZR	не прижимать
X16XE	гнет	18E	не угнетать
X16XEL	гнет	C18NZ	не угнетать
C16SE	гнет	18SEH	не угнетать
Z16XER	гнет	20SEH	не угнетать
C18XE	гнет	C20NE	не угнетать
C18XEL	гнет	X20SE	не угнетать
C18XER	гнет	Кадет 1,3 1,6 1,8 2,0 л. 8 ячеек	не угнетать
C20XE	угнетение	1,6 если 8 ячеек.	не угнетать
C20LET	гнет
X20XEV	гнет
Z20LEL	гнет
Z20LER	гнет
Z20LEH	гнет
X22XE	гнет
C25XE	гнет
X25X	гнет
Y26SE	гнет
X30XE	гнет
Y32SE	гнет
Корса 1. 2 8v	гнет
Кадет 1,4 л	гнет
все 1.4, 1.6 16V	гнет

EJ20GN не угнетать EJ20G угнетать EJ20(201)DOHC не прижимать EJ20(202) SOHC гнет EJ18 SOHC гнет EJ 15 гнет

Как узнать, погнут ли клапан?

Проверка двигателя грозит загибом клапанов после обрыва ГРМ

В этом вопросе вам не поможет ни визуальный осмотр, ни цифры, приведенные в таблицах «загиб клапанов». Даже если у вас на руках информация от производителя о повреждениях в случае обрыва ремня, неизвестно, насколько она достоверна.

Для проверки возможности загиба клапанов поршнем при обрыве ремня ГРМ необходимо снять ремень, установить первый поршень в ВМТ, провернуть распредвал на 720 градусов.

Если все прошло хорошо и он не отдохнул, можно продолжить проверку — перейти ко второму поршню. Когда там все в порядке, то возможный обрыв ремня не приведет к негативным последствиям для двигателя вашего автомобиля.

Во избежание этой проблемы (загиб клапанов при обрыве) необходимо постоянно следить за состоянием и натяжением ремня ГРМ. При появлении малейшего незнакомого шума во время работы необходимо немедленно попытаться выяснить причину его возникновения, осмотреть состояние роликов и помпы.

Покупая подержанный автомобиль, делайте это сразу, что бы ни говорил вам продавец. И тогда такой актуальный вопрос как гнет ли клапан при поломке Вас не побеспокоит.

Признаки загнутых клапанов

Когда порвался ремень, то просто менять ремень ГРМ, надеясь, что все обошлось без последствий и вы заведете двигатель, не стоит. Особенно, если двигатель входит в список тех, на которых гнет клапана. Да, бывают случаи, когда изгиб был не большим и несколько клапанов уже не плотно прилегали к седлу, тогда можно крутить стартер, но зачастую такие действия еще больше усугубят ситуацию. Так как при незначительном повреждении все будет работать и крутиться, однако двигатель будет трясти, а последствия только усугубятся.

Лучше всего снять «голову» для визуальной проверки или залить керосином, однако есть несколько способов проверить не погнут ли клапан без разборки двигателя.

Основной симптом если загнуты клапана — мало или совсем нет компрессии . Поэтому надо в цилиндры. Но, такие действия актуальны, если коленвал можно провернуть и ничего никуда не упирается. Итак первое что нужно сделать это установить новый ремень, вручную за болт на КВ прокрутить весь газораспределительный механизм на несколько оборотов (при этом нужно выкрутить свечи).

Как проверить, не погнут ли клапан

Чтобы определить, не погнулся ли какой-либо стержень клапана, будет достаточно буквально пяти оборотов ручного проворачивания ключом на болте коленвала. Если стержни целы, то вращение будет свободным, согнутые — тяжелым. А еще должны быть явно ощутимые 4 балла (на один оборот) сопротивления движению поршней. Если такое сопротивление незаметно, то закрутив свечи обратно, выкручиваем их по одной и снова проворачиваем коленвал.

По усилию ручного кручения при отсутствующей одной из свечей относительно легко понять, в каком именно цилиндре загнул(а) клапан(ы). Однако этот метод не всегда сможет помочь вам точно узнать, погнут клапан или нет.

Если коленвал вращается свободно, то можно проверить компрессометром . Нет ли такого инструмента? Средством сделать пневмотест , причем проверка герметичности цилиндров это самый правильный способ, который даст ответ как стыкуются клапанные тарелки в сёдлах, без дополнительных последствий при прокрутке стартером и без установки нового ремня .

Как проверить, не погнут ли сам клапан?

Для проверки пневматики тянуть машину на СТО необязательно, вы сами можете узнать герметичен цилиндр или нет. Самый простой:

подобрать кусок шланга по диаметру свечного колодца;
открутить свечу;
поочередно установить поршень цилиндра в верхнюю мертвую точку (клапаны закрыты);
плотно вставьте шланг в скважину;
пытается изо всех сил дунуть в камеру сгорания (воздух проходит — загибается, не проходит — «пронесло»).

Тот же тест можно провести с помощью компрессора (даже автомобиля). Правда, вам придется потратить немного больше времени, так как нужно подготовиться. В старой свече высверлить центральный электрод, а на керамический наконечник надеть шланг (хорошо зафиксировав его хомутом). Затем накачать давление в цилиндр (при условии, что поршень в нем находится в ВМТ).

По шипению и по давлению на манометре будет видно, сидят шляпки клапанов в седлах или нет. Причем, в зависимости от того, куда идет воздух, определяют входное или выходное колено. Когда выхлоп изогнут, воздух поступает в выпускной коллектор (глушитель). Если загнуты впускные клапана, то во впускной тракт.

когда менять чтоб клапана не гнули какой ремень купить

Страница 1 из 2

Подготовить машину к работе.

Установить автомобиль на подъемник или на смотровую яму.

Отключить минусовую клемму аккумулятора.

Остановить вращение маховика.

Головкой на 17 отверните болт 1, рис.1, крепления демпфера, снимите шайбу 2 и демпфер 3 коленчатого вала.

Следите за болтом крепления амортизатора.

Снимите устройство для блокировки маховика (если имеется).

Устанавливаем на автомобиль траверсу 1, рисунок 2, для включения двигателя, заводим крючок 2 траверсы в глаз 3 правой рыбы, и подвешиваем силовой агрегат на правую сторону.

Головку Torxe12 перевернуть и вывернуть два болта 1, рис.3, крепления силового агрегата к правой опоре 2 подвески двигателя.

Отмечаем маркером положение правой опоры.

Той же головкой выворачиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 выверните пять болтов с шайбами и снимите верхнюю защитную крышку 1, рисунок 4.

Отверните тем же ключом три болта и снимите нижнюю защитную крышку ГРМ.

Ключом на 17 поворачиваем коленвал за болт крепления демпфера, до совмещения метки шкива коленвала с меткой на корпусе масляного насоса.

При этом метки распределительных валов распределительного вала должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, повернув его на 2 — 3 оборота, и снимаем дистанционную шайбу и ремень ГРМ с коленвала и ремня ГРМ (используем накидной ключ на 17 и плоская отвертка).

Продолжение статьи на 2 стр..

посвященные ресурсным испытаниям Весты и Иксрея, читатели Авторева оставляют свои вопросы о двух новинках АвтоВАЗа. Отвечаем на некоторые из них.

Подскажите, пожалуйста, а в вашем Ixrea тоже скапливается вода в дверях после дождя или стирки? В моей машине с этим беда.

AR: Нет, такого не наблюдалось. Есть замечания только к уплотнению дверей: пороги в сырую погоду мокрые и грязные, а в сухую — пыльные.

Геннадий

Хотелось бы узнать про кондиционер на Весте: как себя ведет, охлаждает ли в жару +30 градусов, «заводится» ли двигатель в городских условиях и на трассе.

AR: Достаточно круто. Например, в жару более +30 градусов машина простояла больше получаса на солнце (датчик температуры впуска показывал +51 градус!), и система кондиционирования справлялась отлично.

Бреурыв Олег Сергеевич

Являюсь владельцем автомобиля Лада Веста. Когда утром вы садитесь в машину и начинаете движение на малой скорости, примерно две секунды слышен отчетливый треск. Я долго пытался найти источник и выяснил, что этот звук издает система АБС (когда предохранитель вытащил и начал двигаться без него, шума не было, как только вставил и погнал — появился ). Подскажите, есть ли такой звук на «ресурсных» машинах?

AR: Ни один из наших «ресурсных» бумов не наблюдается.

Акутин Н.А.

Нет ли ХРая детонации двигателя при переключении передач? Как работает кондиционер на малых оборотах (в пробках)? Есть ли периодически движущаяся машина при трогании с места?

AR: К эффективности работы системы кондиционирования на малых оборотах вопросов нет. Периодическая колтня «Робот» — это да, такие грешные на АМТ встречаются. Автомобиль рванет неровно, что похоже на грубую педаль сцепления, — но это касается только плавного старта, при такой динамике. Отсутствие детонации при переключении передач.

Атеференция Виктор Анатольевич

Хотелось бы узнать: 11300 рублей — это одна труба выхлопной системы или с нейтрализатором?

AR: В такую сумму мы обошлись средней части выпускного тракта (резонатора с сильфонной муфтой). Нейтрализатор у Весты совмещён с выпускным коллектором.

Кнотов А.В.

Спасибо за подробные отчеты о машине! Хотелось бы узнать, через сколько тысяч километров нужно менять ремень ГРМ на Моторной Весте? Есть мнение, что на приоре 126-й двигатель, если его не заменить через 45 тысяч километров, — беда. А на новых (после 2013 года) автомобилях семейства ВАЗ с 16-клапанными двигателями такая замена нужна в принципе?

АР: Двигатель Вести с индексом 21129 является дальнейшей модернизацией двигателя Приоры. Периодичность замены обновленного приводного ремня ГРМ (согласно заводской инструкции) каждые 180 тысяч километров.

Беклешов Алексей Борисович

Насколько эффективно работают задние пассажирские воздуховоды? Нужны ли ноги сидящим на задних сиденьях в холодное время года? Проблема актуальна, так как, например, в гранте пассажиры замерзают сзади.

AR: Вести действительно предусмотрены задние пассажирские воздуховоды, выведенные из передних кресел. Дует туда и пока хватает. А вот хватит ли его в сильный мороз — пока сложно сказать, зима покажет.

Свиридов Константин Владимирович

Мне, как и Андрею Невелову, не нравится отсутствие подсветки в режиме включенных дневных ходовых огней. Есть ли способы активировать подсветку и планирует ли АвтоВАЗ решить эту проблему?

AR: Совсем недавно появился режим подсветки панели приборов. Поменяли прошивку ЭБУ, теперь щиток приборов светится постоянно, меняя только яркость в режимах день-ночь.

Ляпунов Евгений Андреевич

Интересует шумоизоляция в арках вест колес. Как многие пишут в отзывах, если прошел дождь — то вода у вас там будет (пена натерлась, все впитается). Вот и интересно, не сгниет ли там это дело?

AR: Кроссовки «Войлочные» сегодня применяются на многих иномарках. Они защищают колесные арки от шума и от «пескоструйной обработки». Вода в таких ощущениях проникает, но довольно быстро течет и высыхает. А благодаря тому, что сами кроссовки хорошо дышат, арки стали лучше и меньше гнили.

В нашем случае под ними нет ни намека на коррозию.

Матвеев Антон Владимирович

На форумах владельцы Весты часто жалуются на скрип втулок стабилизатора и стоек стабилизатора, стук в задних стойках. Как дела на тестовых машинах? Еще хотелось бы узнать про стекла — быстро ли царапаются.

AR: Подвеска West с самого начала отличалась своим шумным характером. А вот заднюю часть задних стоек мы не исправили, как и скриншот втулок стабилизатора.

Турецкие стекла действительно мягкие: дверные стекла царапаются от постоянного опускания, а лобовое имеет следы абразивного износа, хотя в потоке Веста вообще не пошла.

Замена ремня ГРМ Лада Вест Св Кросс одна из важнейших процедур, которую можно отнести к плановому техническому обслуживанию автомобиля. Ремень ГРМ изготовлен из плотной износостойкой резины, армирован капроновыми нитями. Но каким бы прочным ни был ремень ГРМ – он все равно может порваться. В случае обрыва ремня ГРМ загибаются клапана на Лада Вест СВ Кросс. Ремонт после износа полотна ремня ГРМ можно считать «капитальным», так как в большинстве случаев требуется установка новых клапанов и их направляющих, а также поршней. Даже при минимальном повреждении мотор придется разобрать и произвести ремонт. И стоит эта процедура недешево. Поэтому, чтобы не улететь на большую сумму, нужно своевременно менять ремень ГРМ и ролики.

Достаточно просто вспомнить Жигули на приоре, у которых тоже была аналогичная интервальная замена ремня ГРМ. Но 90% всех выпущенных с завода ремней Приоры ушло с трудом до 120 000 км. Думаю, вряд ли в Весте что-то поменялось в лучшую сторону. Поэтому ремень ГРМ лучше менять не на 180 тыс. км, а максимум на 70 тыс. км.

Сколько будет замена ремня ГРМ в Ладе Веста Кросс Св?

Остальное можно сделать своими руками. Если делать работу по сервису, то придется потратить еще 1000 рублей на работу. Сэкономим на работе и сделаем все своими руками. Итак, начнем.

Запчасть для замены ремня ГРМ Лада Веста СВ Кросс

1. Ремень ГРМ — LADA 8201069699. Это оригинальный номер. По нему можно найти этот товар через интернет-магазин, а также подобрать дубликат.

Ремень ГРМ на Весте имеет 132 зуба, ширину 27,4 мм и длину 1257 мм. Подходит как на, так и на.

3. ПОМП — LADA 211261307010. Это стандартный ваз насос. Подходит на Весту, Икс-Рей, приору.

Замена ремня ГРМ Лада Веста Св Кросс — работа

1. В первую очередь нужно поставить автомобиль на ручник и протечь минусовую клемму аккумулятора.

3. Установите автомобиль на домкрат и снимите переднее правое колесо.
4. После этого демонтируйте передний правый подкрылок.
5. Снимите ремень генератора Лада Веста.

6. Ключ на 17″ для болта крепления шкива коленвала так, чтобы совпали верхние метки распредвалов с выемками на пластиковом кожухе ГРМ.

7. Ключом на 17″ проворачивается болт шкива коленвала. Сшиваем шкив коленвала и ограничительную шайбу от него.
8. Шестигранником на 5″ крутим оставшуюся нижнюю часть ремня ремня. Нужно открутить три болта — 3 сверху и 2 снизу.

9. Ключом на 15″ ослабить болт крепления натяжного ролика.
10. Снять ремень и отвернуть полностью оба ролика — натяжной и на водной основе.
11. Установить старые новые ролики на место. валик можно подтянуть, не нятня — просто слегка потянуть.
12. Установите новый ремень на место старого. Еще раз убеждаемся, что метки установлены правильно. Новый ремень сначала одевает распредвал, затем с натяжкой натягивается на шестерню коленвала и одевается на дальний распредвал (выпускные клапана).
13. Съемник стопорных колец поворачивает натяжной ролик, чтобы совместить метки и натянуть роликовый ключ.

14. Делаем два оборота коленвала, чтобы убедиться, что метки не сошли. Если все стоит на своих местах, собираете разобранные детали обратно. И проверить работу двигателя.

Видео Замена Грам Лада Вест Св Кросс

Вот и все! Замену ремня ГРМ Лада Веста Кросс СВ можно считать оконченной.

Осенью 2015 года Нива Света «Лад» пополнилась топ-моделью – автомобилем Веста, выпускаемым в кузове «Седан». Задаваясь вопросом «Подветренный клапан у Lada Vesta» начинается, нужно четко представлять, о каком двигателе идет речь: о 1,6-литровом российском или ниссановском, а может быть и о новейшей разработке ВАЗ с названием «21179».

Здесь варианты, относящиеся к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускаться в ближайшее время. Также для Весты был разработан 8-клапанный мотор — это точно не клапаны и точно не будет устанавливаться на топовые седаны 2016 года. Какие моторы устанавливаются на Лада Веста: технические характеристики и их ресурс!

ДВС ВАЗ-21129, 106 «Форсаж» (клапан ГНЭТ)

Маленькая история. Мотор 21129 является доработанным вариантом другого двигателя, а именно 21127. Последний при переборе ремня ГРМ успешно смещал свои клапана, хотя поршни были выполнены канавками (рис. 1). Смысл в том, что не хватило прецизионной глубины: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.

С переходом на новое поколение ДВС, то есть на 21129, была доработана конструкция поршней. А вот внешняя форма почти не изменилась, а углубления хоть и остались, но их глубина по-прежнему недостаточна.

Здесь рассматривается вопрос Лада Веста с двигателем «21129». И ответ оказался однозначным: да, нейт.

Теоретически проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует это». Исключение составляет один раритет — ДВС ВАЗ-2112, объем которого 1,6 литра. На совесть сделаны углубления (рис. 2).

122-сильный двигатель «21179» (гайки клапана)

По своей конструкции ДВС ВАЗ-21179 мало чем отличается от предшественников. Рабочий объем увеличен до 1774 мл, что достигнуто за счет изменения длины поршня поршня: было 75,6 мм, стало 84,0 мм.

Сам поршень теперь прилегает к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличено на 1,3 мм — до 26,7 мм. А вот более глубокие экстримы в низу не появились. В механизме GHM до сих пор действует ремень, а с его обрывом клапаны никто не отменял.

Теперь мы знаем, мигает ли клапан на Лада Веста с двигателем 1,8 литра. Ответ будет таким же, как и для всех 16-клапанных внутренних ДВС ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на вазе не собираются.

ГРМ бруса на двигателях 21179 комплектуется не одним, а двумя натяжными роликами. Что сделано то, что конструкция меньше подвержена растяжению ремня ГРМ.

Один из натяжных станков может заклинить, но тогда его функцию возьмет на себя второй роликовый станок.

Поршни, не гнутые клапана

Поршневые комплекты для некоторых «старых» 16-клапанников производят сторонних фирм. Эти части снабжены глубокими участками. Смысл в том, что поршень не стыкуется с тарелками и клапана не могли прогнуться.

Элементы САУ разных двигателей (21127, 21129, 21179) имеют совместимость. А вот устанавливать поршни от «старых движков» в мотор Весты не нужно:

В МТП 21129 после такого «тюнинга» увеличатся потери на трение;
Если поршни от 26-го или 27-го мотора установить в МУС 21179, то рабочий объем сразу изменится.

«29-й», а также «79-й» двигатель Лада Веста Герн клапан только с «вазовскими» поршнями. Но устанавливая «тюнинговую» деталь, не ждите увеличения мощности. А еще, применяя нестандартные элементы, можно понизить ресурс (потерять гарантии, получить непредвиденные последствия).

Двигатель Nissan HR16DE (не анелл, есть цепь)

Большинство комплектаций с механической коробкой передач седан Веста комплектуется двигателем Nissan. Этот двигатель планируется устанавливать на кузова: универсал, кросс и купе! Его имя HR16DE, а рабочий объем 1,6 литра. Посмотрим, как выглядит днище поршня.

Никаких «глубоких углублений» здесь не предусмотрено. Теперь обратите внимание на то, как устроен механизм ГРМ.

Ремня с зубьями здесь нет — он заменяет цепь. Трудно представить две следующие ситуации:

Цепь могла перескочить через зубья одной или нескольких шестерен;
Один из элементов был поврежден настолько сильно, что наличие повреждений привело к разрыву.

Пока цепь остается целой, клапаны и поршни не могут сойтись друг с другом, чтобы ни того, ни другого не произошло с двигателем. Единственное что плохо — цепь может заклинить.

Лада Веста Клапан начинается с Ниссановского ДВС? Ответ «Нет» был бы неправильным — разрыв цепи не исключен. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Подумайте, почему.

Четыре общеизвестных факта

Показатель ресурса цепи ГРМ всегда превышает ресурс двигателя. Это первый факт, но необходимо выполнить условие: замена масла должна быть своевременной. В общем цепь выходит из строя постепенно, и это сопровождается симптомами:

Слышны призраки (драконы) на холостых;
Во время «проблемного участка» может наблюдаться смещение фаз.

Последний дефект выявляется с помощью компьютерной диагностики.

От появления любого симптома до полного разрыва цепи проходит определенное время. И на самом деле «бракованная цепочка» может работать еще долго. Это был еще один четвертый факт.

Последствия обрыва ремня ГРМ, пример видео

Заметно, что специалисты ваза, работая над новым седаном Лада Веста, задались целью обеспечить максимальную надежность и недолговечность модели. Именно поэтому в линейке силовых агрегатов есть моторы, знакомые по другим автомобилям альянса. Конечно, у них есть слабые места, но все «детские болезни» давно побеждены и по современным меркам эти моторы считаются очень надежными.

Какие моторы ставят на Лада Веста?

Для новинки было три силовых агрегата, два из которых отечественные, а один импортный:

ВАЗ 21116 — 1,6 л, 8 клапанов, 87 л. из.;
ВАЗ 21127 — 1,6 л, 16 клапанов, 106 л. из.;
RENAULT-NISSAN HR16DE-h5M — 1,6 л, 16 клапанов, 114 л. из.

Проблемы с Мотором ВАЗ 21116

Это модифицированный силовой агрегат по типу ВАЗ 21114. Доработка вылилась в установку облегченного 39% SPG от компании Federal Mogul. Двигатель хорош тем, что при перерезании ремня ГРМ клапана не давит. Однако при обнаружении признаков неисправности лучше не затягивать и сразу ехать на сотню.

Особенности конструкции двигателя

Данный силовой агрегат имеет ряд отличительных особенностей:

— необходимость периодической регулировки клапанов;

— частая замена масляного фильтра;

— быстрый износ элементов системы охлаждения;

— течь масла через некачественную герметизацию клапанной крышки;

— Частое формирование кронштейнов на приемной выхлопной трубе — вместо латунных гаек применены стальные.

Характерные неисправности

Троечность и неравномерность работы — для выявления причины требуется компрессия в цилиндрах. Если в одном из них он заметно отличается, значит, поторопился клапан. При незначительной разнице в показателях истоки проблемы в прокладке либо требуется просто отрегулировать клапан. Если с компрессией все в порядке, то причина в модуле зажигания.

Плавающий оборот — обычно подобная проблема возникает на новых машинах. Для ее устранения следует обратиться в сервисный центр, где ее ликвидируют по гарантии. В противном случае необходимо осмотреть разрежение, датчик положения дроссельной заслонки и регулятор холостого хода.

Двигатель не прогревается до заданного уровня температуры — дело в термостате. Кроме того, даже новые компоненты часто выходят из строя. Следовательно, поломка может повториться вскоре после замены.

Шумы и стук в двигателе — обычно все дело в клапанах, которые нужно отрегулировать. Если слышен приглушенный металлический гул, усиливающийся при нажатии на педаль акселератора, значит, задели шатунные вкладыши или вкладыши коленчатого вала. Такая проблема решается только в сервисе. Не исключены головки поршней в цилиндрах. Это тоже повод для визита к дилеру за сотку.

Проблемы с Мотором ВАЗ 21127

Двигатель ВАЗ 21127 представляет собой слегка доработанный и модифицированный силовой агрегат ВАЗ 21126. амортизаторы.

Вместо ДМРВ конструкторы установили ДДА+ДТВ, что устранило проблему с плавающими оборотами. Как и предшественник, этот двигатель также поворачивает клапана при обрыве ремня ГРМ.

Особенности

Владельцам Лада Веста необходимо учитывать возможные проблемы, а также знать варианты их решения:

Нестабильная работа и невозможность запуска — могут быть спровоцированы нарушениями в работе ГРМ, возникновение давления топлива, воздушных сидений, поломка дроссельной заслонки, а также неисправность некоторых датчиков.
Потеря мощности — причиной становится прогоревшая прокладка, приводящая к компрессии в цилиндрах, а также износ комплектующих (трещины поршней, износ колец и цилиндров). Впрочем, владельцам новой Весты такие проблемы не грозят (по крайней мере, первое время).
Ассортимент клапана — эту проблему можно решить заменой штатных поршней на такой смелый тип.

Характерные неисправности

Они аналогичны тем, которыми характеризуется Мотор ВАЗ 21126.

Весте Двигатель ВАЗ 21127 может заводиться высокорослым. При этом форсунки будут промываться. Если эта процедура не помогает, обратите внимание на катушки зажигания, свечи и замерьте компрессию. Однако лучше всего сразу перейти на сотню.

Также возможен подогрев до рабочей температуры. Обычно это проявляется при неисправном термостате.

Шумы и стуки в моторе могут возникать из-за гидрокомпенсаторов, а также проблем с коренными и шатунными вкладышами или поршнями. Если в моторе Вести возникает вибрация, стоит написать форсунки и высоковольтные провода.

RENAULT-NISSAN HR16DE-h5M

Выпуск этого силового агрегата начат в 2006 году. В общем, мотор, который до сих пор является самым мощным в линейке «Вестей» (отдача 1,8-литрового агрегата под вопросом), считается очень надежным и способным отработать на «капиталке» около 250 000 км.

Ориентировался на АИ-95, но легко «переваривал» и 92-й. Кроме того, в его системе ГДМ применена цепь, так что за ее растяжение можно не беспокоиться владельцам Весты.

Характерные неисправности

Их немного:

Мотор Вести может заглохнуть — причина в поломке реле блока зажигания. И Nissan уже отреагировал на автомобиль из-за этого. В этом случае вам придется покупать новое реле для Весты.

Свист характерен для многих моторов Nissan. В этом случае Вести может посвистеть ремень генератора, который нужно будет подтянуть или заменить.

Вибрации — для устранения этого явления обычно достаточно поменять правую подушку безопасности мотора.

Яростный звон приемной трубы — машина начинает работать громче. Необходимо заменить прокладку.

Как видно, Lada Vesta будет комплектоваться проверенными силовыми агрегатами. Все их слабые места давно известны по опыту на других моделях. Однако самым хрупким обещает стать топовый, 114-сильный HR16DE-h5M.

Замена ремня лесовоза автомобиля Лада Веста

Подготовить автомобиль к выполнению работ. Установите автомобиль на подъемник или на смотровую яму. Отключите минусовую клемму аккумулятора.

Снимите приводной ремень.

Остановить вращение маховика.

Головкой на 17 отверните болт 1, рис.1, крепления демпфера, снимите шайбу 2 и демпфер 3 коленчатого вала.

Следите за болтом крепления амортизатора.

Снимите устройство для блокировки маховика (если имеется).

Устанавливаем на автомобиль траверсу 1, рис.2, для включения двигателя, заводим крючок 2 траверсы в глаз 3 правой рыбы, и подвешиваем силовой агрегат на правую сторону.

Отмечаем маркером положение правой опоры.

Шестигранником на 5 выверните пять болтов с шайбами и снимите верхнюю защитную крышку 1, рисунок 4.

Отверните тем же ключом три болта и снимите нижнюю защитную крышку ГРМ.

Ключом на 17 провернуть коленвал за болт крепления демпфера, до совмещения метки шкива коленвала с меткой на корпусе масляного насоса. При этом метки распределительных валов распределительного вала должны совпадать с метками на задней защитной крышке.

В продолжение статьи на стр. 2..

Ремень ГРМ – это устройство, распределяющее работу привода между зубчатыми шкивами коленчатого вала и самим автомобилем (газораспределительным механизмом). Он изготовлен из прочной резины, а снаружи имеет зубчатую основу, с помощью которой создается движение. Замена ремня ГРМ Лада Веста предусмотрена технологической инструкцией примерно через 200 000 км пробега. Однако если деталь изготовлена не по всем техническим нормам, срок службы значительно сокращается. Следовательно, замену ремня ГРМ Лада Веста, какие можно купить клапаны на двигателе в случае поломки, нужно продумать заранее.

Не гнется ли клапан при обрыве ремня ГРМ?

Многих владельцев интересует подобный вопрос, ведь гнуть не так уж и дешево. Специалисты отзываются о нем положительно. Поломки клапанов случаются у большинства современных марок автомобилей, в которых используется ремень ГРМ.

Конструкция 122-сильного мотора «21179» и ДВС от ВАЗ-21129 при обрыве ремня с большой вероятностью сможет их приводить. Даже, несмотря на то, что в поршне были введены канавки. Глубины последней не хватило, поэтому оборвавшийся ремень продолжал гнуть клапана. Создатели Lada Vesta не уставали заменять поршневую систему, но серьезного прогресса в деле не добились. По пролетевшему дереву все не составило труда погнуть клапанный механизм.

Изделие АвтоВАЗа с двигателями nissan, где предусмотрена схема компаунда, не способна влиять на клапаны, т.к. практически никогда не ломается мгновенно, а выходит из строя постепенно. Вопрос угнетает клапан на Лада Веста, приходится отнести только к ремням.

Алгоритм замены и необходимые инструменты

Автомобиль устанавливается на подъемник. После этого зачищается минусовая клемма на аккумуляторе, демонтируется ременной привод генератора и стартер. После опустить подъемник.
Траверса устанавливается с правой стороны двигателя. С помощью крюка двигатель поднимается. Головками Torx12 снимаем пару болтов и еще два — с помощью Torx шестигранник нужен для откручивания восьми креплений (пять верхних, три — нижних) на защитном кожухе привода.
Следующий этап кардинально зависит от типа двигателя, установленного на автомобиле. Поэтому необходимо найти точную схему согласования. Видео замена ремня ГРМ на Лада Веста более наглядно расскажет об этих тонкостях, которые предупреждают от поломок клапанов. После того, как ремень установлен, нужно отрегулировать натяжение и проверить работоспособность системы.

Замена ГРМ Лада Веста занятие достаточно кропотливое и занимает много времени у человека, не являющегося автомастером. У многих даже может назреть вопрос: цепь или ремень? Не исключаем, что более прочное устройство, не стремящееся гнуться, вскоре заменит постоянную часть Лада Веста.

Объем багажника ваз 2112 хэтчбек. Все автомобили ВАЗ

На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен самостоятельно исправлять или восстанавливать детали. Ситуация на дорогах в последнее время крайне удручающая. Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, серьезные и мелкие. Не исключение в этом плане и владельцы «двенашек», количество которых в России очень велико. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство эксплуатации и какие детали на этой модели быстрее всего деформируются.

Знакомство с «двенашкой»

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

Автомобиль ВАЗ 2112 или «двенашка» выпускался, как и его аналоги, на Волжском автомобильном заводе. Это кузов в исполнении 5-дверного хэтчбека, напоминающий формами седан ВАЗ 2110.

Производство «двенашек» началось в 99-м году прошлого века. Кузов автомобиля был скопирован с ВАЗ 2110, но укорочен до 4170 мм. Объем багажного отделения получился 400 литров. За счет укорочения кузова машина по сравнению с «десяткой» стала лучше отзываться на поворот руля.

И в целом модель имеет более спортивный характер, чем ВАЗ 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 также оснащен задним сиденьем универсала 2111.

Явные улучшения по сравнению с предыдущими моделями следующие:

Несмотря на небольшую длину кузова, можно увеличить небольшой объем хэтчбека, трансформировав заднее сиденье;
Лучшая управляемость, особенно при входе в повороты.

Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и версиях. Особо отметим ВАЗ 21123 в кузове купе. Эта модификация прошла даже 3 рестайлинга кузова и изначально имела своеобразный, оригинальный капот и бампер. Впоследствии модель оснастили решеткой радиатора и стандартным капотом.

Особенности кузова и значение геометрических размеров

В целом, модель «двенашка» — это чуть ли не самый массовый автомобиль отечественного автопрома, который стоит недорого, имеет хороший дизайн и большое разнообразие дизайнов кузова.

При разработке данной модели производитель учел множество факторов, в том числе и соответствие индивидуальным вкусам каждого покупателя. В связи с этим было выпущено несколько вариантов кузова ВАЗ 2112, каждый из которых имел разные цели.

Купе, универсал, седан, хэтчбек — все эти типы кузова комплектовались «двенашками». Купе правильнее называть 3-дверным хэтчбеком. Это самая редко встречающаяся модификация ВАЗ 2112. Спортивный дизайн отличает ее от других версий семейства, в целом достаточно однообразных.

Ремонт кузова ваз 2112 купеРемонт кузова ваз 2112 купе

Специалисты считают, что именно ваз 2112 купе имеет право называться лучшим по конструктивным особенностям кузова и дизайн. Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

Габариты и размеры также, наряду с типом кузова, играют большую роль в комфорте пассажиров и хорошей управляемости. Некоторые модификации ВАЗ 2112 даже оснащались люком, что повышает удобство эксплуатации автомобиля.

Итак, вот размеры кузова на ВАЗ 2112:

Кузов — хэтчбек;
Длина, мм — 4170;
Высота, мм — 1435;
Ширина без зеркал заднего вида, мм — 1680;
Ширина с зеркалами заднего вида, мм — 1875.

Они, как видно из таблицы, лучше отвечают современным требованиям и помогают машине справляться с большим количеством функций. Хорошая вместительность салона и багажника «двенашки» — яркое тому подтверждение. Пассажиры внутри чувствуют себя очень комфортно, машина может перевозить много груза, если планируется семейная поездка на дальние расстояния.

Детали кузова

ВАЗ 2112 пользуется популярностью у начинающих автомобилистов. Именно этим можно объяснить определенные недостатки и деформации, которые со временем появляются на кузовных элементах автомобиля. Начинающий водитель, как правило, неопытен и допускает определенные ошибки, приводящие к авариям или поломкам.

Примечание. Больше всего пострадали бампера. Эти элементы кузова повреждаются при резком торможении или при недостаточно своевременном старте, что приводит к фронтальным и задним ударам.

Крылья автомобиля не менее подвержены деформациям. Сами эти детали не очень прочные, и при столкновении с серьезной аварией сильно деформируются. Менее серьезные повреждения можно исправить, согласно размерам, которые дает стандартная геометрия кузова ВАЗ 2112. Сложные деформации уже не восстановить, а заменить проще.

Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых фронтальных ударах, когда «двенашка» не уступает дорогу.

Ну и, конечно же, коррозия съедает многие детали ВАЗ 2112, если владелец недостаточно ухаживает за автомобилем. Негативному воздействию ржавчины чаще всего подвергаются капот, двери и те части кузова, которые либо скрыты от глаз, либо расположены близко к поверхности дороги.

Геометрические размеры отверстий

Для кузова 2111	Для кузова 2112	Для кузова 21123
А — длинная диагональ рамы бокового заднего стекла — 780 мм	D — длинная диагональ рамы бокового заднего стекла — 710 мм	I — короткая диагональ проема передней двери — 1000 мм
B — короткая диагональ рамы бокового заднего стекла — 370 мм	E — короткая диагональ рамы бокового заднего стекла — 230 мм	К — длинная диагональ проема передней двери — 1500 мм
Б — диагональ проема задней двери — 1280 мм	Ж — диагональ проема задней двери — 1320 мм	М — короткая диагональная рама бокового заднего стекла — 720 мм
Д — расстояние от середины верхней балки проема задней двери до середины нижней балки проема — 925 мм	З — расстояние от середины верхней балки проема задней двери до середина нижнего бруса проема — 1050 мм	H — длинная диагональ боковой рамы заднего стекла — 1040 мм

Подробнее о том, какие основные размеры кузова ВАЗ 2112, вы можете узнать из таблицы выше и фотоматериалов. Кроме того, ценную информацию о методах измерения геометрических диагоналей можно почерпнуть из других инструкций, представленных на нашем сайте.

Модификации

LADA 21120 (ВАЗ-21120): 16-клапанный 1,5-литровый двигатель 21120 стандартная версия и GLI люксовая версия.
LADA 21121 (ВАЗ-21121): 8-клапанный 1,6-литровый двигатель 21114.
LADA 21122 (ВАЗ-21122): 8-клапанный 1,5-литровый двигатель 2111. Бюджетный вариант на дисках R13, невентилируемые тормоза от ВАЗ 2108 и без электростеклоподъемников.
LADA 21124 (ВАЗ-21124): 16-клапанный 1,6-литровый двигатель 21124. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема загиба клапанов решена за счет увеличения глубины канавок в поршне днища (до 6,5 мм). Кроме того, была изменена конструкция блока цилиндров для достижения рабочего объема 1,6 литра. Для этого его высота была увеличена на 2,3 мм, соответственно радиус кривошипа коленчатого вала увеличен на 2,3 мм.
LADA 21128 (ВАЗ-21128): 16-клапанный 1,8-литровый двигатель мощностью 98 л.с. и 123 л.с. Это люксовая версия автомобиля от ЗАО «Супер-Авто».

Тактико-технические характеристики ВАЗ 2112 двенадцатый хэтчбек

Максимальная скорость: 185 км/ч
Время разгона до 100 км/ч: 12,5с
4 л. 4 л в городе 4 Расход топлива
Расход топлива на 100 км по шоссе: 5,9 л
Расход топлива на 100 км смешанный: 7,4 л
Объем топливного бака: 43 л
Снаряженная масса автомобиля: 1060 кг
Допустимая полная масса: 1515 кг
Размер шины: 175/65 R14

Спецификации двигателя

Местоположение: , спереди, поперечный
Двигатель: 1597 CM3
Двигатель: 90 HP
. 5000
Крутящий момент: 131/3700 Нм
Система питания: Distributed injection (multipoint)
Turbo: No
Gas distribution mechanism: DOHC
Cylinder arrangement: inline
Number of cylinders: 4
Cylinder diameter: 82 mm
Stroke: 75. 6 mm
Степень сжатия: 10,3
Количество клапанов на цилиндр: 4
Рекомендуемое топливо: АИ-95

Тормозная система

Тормоза0006 Диск
Задние тормоза: барабаны

Рулевое управление

Steering type: rack and pinion
Power steering: No

Transmission

Drive unit: Front
Number of gears: mechanical box — 5

Suspension

Передняя подвеска: независимая, пружинная
Задняя подвеска: полунезависимая, пружинная

Body

Тип тела: Хэтчбек
Количество дверей: 5
Количество сидений: 5
Длина машины: 4170 мм
. 1420 мм
Колесная база: 2489 мм
Колея передняя: 1400 мм
Колея задняя: 1370 мм
Дорожный просвет(клиренс): 1701 мм 900 л Объем багажника:

03

Производство

Год выпуска: с 1999 по 2008 год

ВАЗ 2112 — динамичный и комфортабельный автомобиль Волжского АвтоВАЗа. Выпускаемый с 1999 года хэтчбек заслужил любовь и внимание российской молодежи. По сравнению с той же «девяткой» «двенадцатая» модель имеет существенные отличия в комфорте. Даже несмотря на небольшую длину кузова, при необходимости, сложив задние сиденья, можно увеличить площадь багажника. Сама спинка заднего сиденья разделена на две части.

Двигатель автомобиля имеет многоточечный впрыск с электронным управлением (8-клапанный и 16-клапанный), система зажигания — электронная. Из всех автомобилей десятого семейства ВАЗ 2112 имеет более спортивный вид, а благодаря заднему спойлеру машине добавляется еще больше элегантности.

С началом производства «приора-хэтчбека» «десятка-хэтчбек» утратила былую популярность.

Технические характеристики автомобиля ВАЗ-2112
Двигатель
1.6 8кл (Евро-3)
1.6 8кл (Евро-2)
1,6 16 кл (Евро-3)
1,6 16 кл (Евро-2)
Длина, мм
4170
4170
4170
4170
Ширина, мм
1680
1680
1680
1680
Высота, мм
1420
1420
1420
1420
База, мм
2492
2492
2492
2492
Колея передних колес, мм
1410
1410
1410
1410
Трасса заднего колеса
1380
1380
1380
1380
Грузоподъемность, кг
Объем багажного отделения, дм 3
Масса в снаряженном состоянии, кг
1040
1040
1040
1040
Полная масса автомобиля, кг
1495
1495
1495
1495
Допустимая полная масса буксируемого прицепа с тормозами, кг
1000
1000
1000
1000
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса
4×2 / передний
Компоновка автомобиля
передний привод,
расположение двигателя спереди, поперечно
Тип кузова/количество дверей
хэтчбек/5
тип двигателя
инжектор
бензин, четырехтактный
Объем двигателя, см 3
1596
1596
1596
1596
Система снабжения
распределенный впрыск с электронным управлением
Количество и расположение цилиндров
4, рядный
Максимальная мощность, кВт/об. мин.
59 / 5200
59 / 5200
65,5/5000
65,5/5000
Максимальный крутящий момент, Нм при
об/мин
120/2700
120/2700
131 / 3700
131 / 3700
Максимальная скорость, км/ч
Время разгона от 0 до 100 км/ч, с
13,5
13,5
Расход топлива по ездовому циклу, л/100
км
Топливо
АИ-92 (мин)
АИ-92 (мин)
АИ-92 (мин)
АИ-92 (мин)
Трансмиссия
механический
Количество передач
5 вперед, 1 назад
Передаточное отношение главной пары
Рулевое управление
от гидроусилителя,
реечный рулевой механизм
Шины
175/70 Р13
175/70 Р13
175/65 Р14
175/65 Р14
Уровень шума в салоне при скорости 100 км/ч, дБ(А)
Емкость топливного бака, л
ВАЗ-2112 — динамичный, комфортабельный автомобиль, отличающийся современным дизайном, улучшенными ходовыми качествами и более высоким уровнем оснащения.
3 февраля 1998 года на конвейере Волжского автомобильного завода началась сборка автомобилей ВАЗ-2112. Именно эта дата рождения «двенадцатки» приведена в книге «ВАЗ: страницы истории». На сайте дирекции технического развития ОАО «АВТОВАЗ» дата начала производства данной модели 1999. А первая партия из 32 машин поступила в продажу только 20 марта 2000 года. И до июля 2000 года продажа ВАЗ-2112 осуществлялась только на тольяттинской площадке через фирменную сеть АвтоВАЗтехообслуживания.
ВАЗ-2112, хэтчбек, собранный на базе «десятки», с укороченным до 4170 мм кузовом пятидверного хэтчбека (объем багажника 400 л), за счет чего имеет более четкие реакции на руль. У «двенадцатой» свой, более спортивный характер управляемости, но этот автомобиль по комфорту сильно отличается в лучшую сторону от «девятки» с аналогичным типом кузова. С 2000 года выпускается более дешевая модификация ВАЗ-21122.
Кузов ВАЗ-2112 является практически полной копией несущего цельнометаллического кузова «десятки» за исключением задней части. Особенности конструкции повлияли и на замену заднего сиденья, которое было позаимствовано у вазовского универсала одиннадцатой модели. Сохраняя все положительные качества автомобиля LADA-110, этот автомобиль имеет дополнительные преимущества: при небольшой длине кузова можно увеличить маленькое багажное отделение до большого, сложив заднее сиденье. Спинка заднего сиденья разделена на 2 части, которые можно складывать независимо друг от друга, благодаря этому сохраняется удобство «универсала» при перевозке небольших грузов.
В набор стандартного оборудования входят люк, электрические стеклоподъемники, иммобилайзер, центральный замок, электрозамок крышки багажника, электрообогрев передних сидений, салон Люкс (так АвтоВАЗ называет обычный десятый велюровый салон) и другие важные мелочи вещи. Дополнительно по вашему желанию может быть установлен гидроусилитель руля, антиблокировочная система тормозов.
Передняя и задняя подвеска в сочетании с легким реечным рулевым управлением и 14-дюймовыми вентилируемыми передними тормозами обеспечивают приятное управление и точное выполнение ваших команд. Все автомобили оснащены регулируемой по наклону рулевой колонкой.
Системы автомобиля сконструированы таким образом, что обеспечивают безотказную надежную работу при температуре от -40 до +45 С. В этом автомобиле вы не останетесь беззащитными перед стихией в любой обитаемой части земного шара. В самые сильные морозы эффективный отопитель обеспечивает температуру в салоне 20 С. Освещение эффективно как в темное время суток, так и в сильный туман.
В данном автомобиле используется двигатель с многоточечным впрыском с электронным управлением (каждый цилиндр имеет свою форсунку) и электронной системой зажигания. Двигатель объемом 1,5 л с 16 клапанами, двухвальной ГБЦ, обеспечивающий повышенную мощность (69кВт) и крутящий момент (130Нм), что позволяет автомобилю иметь улучшенные динамические качества 16-клапанный 94-сильный двигатель позволяет разгоняться до скорости 185 км/ч. В немалой степени этому способствует низкий аэродинамический коэффициент Сх=0,3.
Выпускаются следующие модификации: ВАЗ-21120 с 16-клапанным двигателем с распределенным впрыском топлива с 14-дюймовыми шинами и вариант ВАЗ-21122 с 8-клапанным двигателем с распределенным впрыском топлива с 13-дюймовыми шинами. Оба двигателя имеют рабочий объем 1,5 литра. Также есть версия ВАЗ-2112i (инжектор).
В октябре 2003 года на площадках одного из партнеров ОАО «АВТОВАЗ» компании «Автокомплект» началось штучное производство автомобиля ВАЗ-21123. ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).
Трехдверное купе отличается от стандартного хэтчбека в основном наличием всего трех дверей вместо пяти. Однако этот фактор привел к существенным изменениям в характере машины. Например, внешний вид автомобиля стал намного более спортивным и быстрым, чего явно не хватало другим моделям «десятого» семейства, особенно седану. Элегантности, без сомнения, добавляет и задний спойлер, отличающийся от того, что ставится на ВАЗ-2112. Есть также новые наружные зеркала.
Двери стали шире на двести миллиметров. Это оценят «солидные» люди, которые с трудом втискиваются в стандартную «десятку» или «двенадцатую». Чтобы попасть на заднее сиденье, спинки откидываются так же, как и в 2108. И даже если дверной проем «сто двадцать третьего» чуть уже, чем у «восьмерки», задние пассажиры этого не почувствуют благодаря почти вертикальной средней стойке. (У ВАЗ-2108 он наклонен вперед — стилевое решение — что вызывает некоторые неудобства при посадке на заднее сиденье.) Более тяжелые двери имеют прочные литые петли.
Технический результат устранения двух дверей — более жесткий кузов. Конечно, плавностью хода пришлось немного пожертвовать – кузов перестал «играть», смягчая толчки, зато управляемость заметно улучшилась. Это также способствует более жесткой подвеске.
Подвеска заметно жестче стандартной, но все же мягкая для настоящей боевой машины. Однако купе создавалось для энергичной, но все же нормальной эксплуатации, а не для ралли. Руль «упругий», строгий, четкий, напоминает «восьмерку». В любом случае разница с «двенадцатым» очень заметна.
Простейшая «стандартная» комплектация с двигателем ВАЗ-2112 и 14-дюймовыми колесами ориентирована на деловых людей, которые, как правило, пользуются только одним-двумя сиденьями (заднее сиденье, правда, присутствует «на всякий случай» ). В зависимости от характера и платежеспособности клиента автомобиль будет оснащен всем, что душе угодно. На выбор: колеса 14 и 15 дюймов, несколько вариантов сидений — стандартная «десятка», оригинального ковшеобразного типа и даже фирменная «Рекаро», кондиционер, гидроусилитель руля. Чуть позже появится «спортивная» версия — с двигателем увеличенного объема и 19Резина 5/55R15.
Помимо обычной версии трехдверного хэтчбека, «Автокомплект» готов приступить к выпуску более мощной модификации нового ВАЗ-21128, которая уже оснащена 1,8-литровым инжекторным двигателем, и которая подверглась «доводке » специалистами по тюнингу автомобилей. При этом от базовой версии автомобиль отличается не только технической начинкой, но и оформлением салона и даже некоторыми изменениями в экстерьере. Двигатель установлен на подрамнике, чтобы сделать предка еще более жестким и «заострить» рулевое управление. При этом появится и сопутствующий эффект – немного снизятся вибрации, передаваемые от двигателя на кузов. Стоимость этой модификации точно не определена — она может варьироваться в зависимости от уровня оснащения и набора переделок.
Модификации
ВАЗ-21120 — с 16-клапанным двигателем с распределенным впрыском топлива, рабочим объемом 1,5 л. 14 дюймовые колеса.
ВАЗ-2112-37 — гоночная модель ВАЗ-2112, подготовленная для «ринга» в зачетной группе Кубок «Жигули». Двигатель ВАЗ-2112, 1,5 л, 74 кВт/100 л. с., кузов хэтчбек, количество дверей — 5, количество мест — 1, оборудован каркасом безопасности, внешним аэродинамическим обвесом, передними растяжками опорных чашек стоек.
ВАЗ-21122 — с 8-клапанным двигателем с распределенным впрыском топлива, рабочим объемом 1,5 л, колесами 13 дюймов.
ВАЗ-211223 — трехдверный хэтчбек семейства ВАЗ-2110 («купе»).
Комплектация ВАЗ-2112
Существуют следующие модификации автомобилей ВАЗ-21120 — 01 «норма» и 02 — «люкс», ВАЗ-21122 — 00 «стандарт», 01-«норма» и 02 -«люкс».
Размеры ВАЗ-2112
Технические характеристики
ВАЗ 2112
ВАЗ 21121
ВАЗ 21122
передний
передний
передний
Макферсон
Макферсон
Макферсон
продольный рычаг
продольный рычаг
продольный рычаг
диск
диск
диск
барабан
барабан
барабан
кабель
кабель
кабель
кабель
кабель
кабель
не более 72
не более 72
не более 72
Модель
тип кузова
Количество мест
Количество дверей
Объем багажника, (дм3)
Размеры автомобиля:
— длина, (мм)
— ширина без зеркал, (мм)
— высота, (мм)
Собственный вес, (кг)
Основание, (мм)
Передняя направляющая, (мм)
Задняя гусеница, (мм)
Дорожный просвет до картера двигателя, (мм)
Дорожный просвет до нижней точки выхлопной системы, (мм)
Характеристики устройства:
Двигатель
Шины
Ведущие колеса
Рулевое управление
Передняя подвеска
Задняя подвеска
Количество ступеней коробки передач
Передаточные числа коробки передач:
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
Реверс
Передние тормоза
Задние тормоза
Привод стояночного тормоза
привод сцепления
Динамические и эксплуатационные характеристики:
Максимальная скорость с полной нагрузкой, (км/ч)
Время разгона до 100 км/ч с полной нагрузкой, (с)
Наименьший радиус поворота, (м)
Максимальный подъем без ускорения
Тормозной путь с нагрузкой от 80 км/ч, (м)
Расход топлива при 90 км/ч, (литров на 100 км)
Расход топлива при 120 км/ч, (литров на 100 км)
Расход топлива в городском цикле, (литров на 100 км)
Емкость топливного бака, (л)
Масса буксируемого прицепа с тормозами, (кг)
Масса буксируемого прицепа без тормозов, (кг)
Cx (коэффициент аэродинамического сопротивления)
Уровень шума в салоне при 100 км/ч, (дБ)
Технические характеристики ВАЗ-2112-37
сталь
Двигатель ВАЗ-2112
Рабочий объем 1500 куб. см
Количество клапанов 16
Система управления «Январь 5.1» с измененными калибровками
Выхлопная система прямоточный, с коллектором 4-2-1
Максимальная мощность 100 л.с. при 5800 об/мин
Максимум 135 Н·м
крутящий момент при 5000 об/мин
Муфта Сакс
Трансмиссия ВАЗ-2112-69 усиленный
передаточные числа
я 2,92
II 2,05
III 1,55
IV 1,31
В 1,13
Главная пара 4,1-4,7
Подвеска
Пружины специальный спортивный
амортизаторы ВАЗ-2112-27, газонаполненный
Стабилизатор усиленный (21 мм)
устойчивость
Эластичные скобы , усиленная
Тормозная система
Передние тормоза AP Racing, дисковый, вентилируемый
Задние тормоза Гоночный диск AP
Регулятор тормозного усилия АП Рейсинг
Шины Мишлен 18/58-15*
мест Спарко
Рулевое колесо Спарко
Ремни Сабельт
Система пожаротушения Спарко
Снаряженная масса 910 кг
* Опция для ралли по асфальту.
Результаты измерений
Максимальная скорость, км/ч 147,5
Время разгона, с
0-50 км/ч 3,05
0-100 км/ч 8,78
в пути 400 м 16,69
в пути 1000 м 31,77
60-100 км/ч (III) 5,20
60-100 км/ч (IV) 7,94
80-120 км/ч (В) 8,95
Выбег, м
от 50 км/ч 307
130-80 км/ч 634
почему и что с этим делать. Гнет ли клапана на приоритете- Теория и практика решения проблемы какой двигатель не греет клапана
Осенью 2015 года Нива Света «Лад» пополнилась топ-моделью — автомобилем Веста, выпускаемым в кузове «Седан». Задаваясь вопросом «Подветренный клапан у Lada Vesta» начинается, нужно четко представлять, о каком двигателе идет речь: о 1,6-литровом российском или ниссановском, а может быть и о новейшей разработке ВАЗ с названием «21179».
Здесь варианты, относящиеся к автомобилям, выпускаемым сейчас либо к тем, которые начнут выпускаться в ближайшее время. Также для Весты был разработан 8-клапанный мотор — он точно не клапанный и точно не будет устанавливаться на топовые седаны 2016 года.0003
Подробнее о двигателях, которыми комплектуются Лада Лада Веста в материале: !
ДВС ВАЗ-21129, 106 «Форс» (клапан ГНЭТ)
Под капотом 106-суровой Лады Весты
Небольшая история. Мотор 21129 является доработанным вариантом другого двигателя, а именно 21127. Последний при переборе ремня ГРМ успешно смещал свои клапана, хотя поршни были выполнены канавками (рис. 1). Смысл в том, что не хватило прецизионной глубины: при выполнении некоторых условий клапан «встречался» с поршнем со всеми вытекающими последствиями.
С переходом на новое поколение ДВС, то есть на 21129, была доработана конструкция поршней. А вот внешняя форма почти не изменилась, а углубления хоть и остались, но их глубина по-прежнему недостаточна.
Здесь рассматривается вопрос Лада Веста с двигателем «21129». И ответ оказался однозначным: да, нейт.
Теоретически проблема с загибом клапанов характерна для всех двигателей ВАЗ, оснащенных 4 клапанами на цилиндр. Каждый новый 16-клапанник «наследует это». Исключение составляет один раритет — ДВС ВАЗ-2112, объем которого 1,6 литра. На совесть сделаны углубления (рис. 2).
122-сильный Мотор «21179» (Гайки Клапана)
По своей конструкции ДВС ВАЗ-21179 мало чем отличается от предшественников. Рабочий объем увеличен до 1774 мл, что достигнуто за счет изменения длины поршня поршня: было 75,6 мм, стало 84,0 мм.
Элементы шатунно-поршневой группы
Сам поршень теперь прилегает к цилиндру лучше, чем в двигателях 21127 и 21129. Расстояние от поршневого пальца до днища поршней увеличено на 1,3 мм — до 26,7 мм. А вот более глубокие экстримы в низу не появились. В механизме GHM до сих пор действует ремень, а с его обрывом клапаны никто не отменял.
Теперь мы знаем, мигает ли клапан на Лада Веста с двигателем 1,8 л. Ответ будет таким же, как и для всех 16-клапанных внутренних ДВС ВАЗ (за исключением 2112). Проблема с переходом на новое поколение осталась прежней. И возвращаться к «тяжелым» поршням на вазе не собираются.
ГРМ бруса на двигателях 21179 комплектуется не одним, а двумя натяжными роликами. Что сделано то, что конструкция меньше подвержена растяжению ремня ГРМ.
Здесь написано: количество натяжных роликов — два
Одна из натяжных машин может заклинить, но тогда ее функцию возьмет на себя второй ролик-машина.
Поршни, не гнутые клапана
Поршневые комплекты для некоторых «старых» 16-клапанников производят сторонних фирм. Эти части снабжены глубокими участками. Смысл в том, что поршень не стыкуется с тарелками и клапана не могли прогнуться.
Тюнинговый поршень ДВС 21126-21127
Элементы САУ разных двигателей (21127, 21129, 21179) имеют совместимость. А вот устанавливать поршни от «старых двигателей» в мотор Весты не нужно:
В МСК 21129 после такого «тюнинга» увеличатся потери на трение;
Если поршни от 26-го или 27-го мотора установить в МУС 21179, то рабочий объем сразу изменится.
«29-й», а также «79-й» двигатель Лада Веста Герн клапан только с «вазовскими» поршнями. Но устанавливая «тюнинговую» деталь, не ждите увеличения мощности. А еще, применяя нестандартные элементы, можно понизить ресурс (потерять гарантии, получить непредвиденные последствия).
Двигатель Nissan HR16DE (не анелл, есть цепь)
Двигатель HR16DE в разборе
Никаких «глубоких выемок» здесь не предусмотрено. Теперь обратите внимание на то, как устроен механизм ГРМ.
Ничего, кроме шестерни и цепей
Ремня с зубьями здесь нет — он заменяет цепь. Трудно представить две следующие ситуации:
Цепь могла перескочить через зубья одной или нескольких шестерен;
Один из элементов был поврежден настолько сильно, что наличие повреждений привело к разрыву.
Пока цепь остается целой, клапаны и поршни не могут сойтись друг с другом, чтобы ни чего не произошло с двигателем. Единственное что плохо — цепь может заклинить.
Лада Веста Клапан начинается с Ниссановского ДВС? Ответ «Нет» был бы неправильным — разрыв цепи не исключен. Но на самом деле столкнуться с такой ситуацией будет практически невозможно. Подумайте, почему.
Четыре общеизвестных факта
Показатель ресурса цепи ГРМ всегда превышает ресурс двигателя. Это первый факт, но необходимо выполнить условие: замена масла должна быть своевременной. В целом цепь выходит из строя постепенно, и это сопровождается симптомами:
Звуковые призраки (драконы) на холостом ходу;
Во время «проблемного участка» может наблюдаться смещение фаз.
Последний дефект выявляется с помощью компьютерной диагностики.
От появления любого симптома до полного разрыва цепи проходит определенное время. И на самом деле «бракованная цепочка» может работать еще долго. Это был еще один четвертый факт.
Последствия обрыва ремня ГРМ, видео пример
Конечно, для многих опытных автовладельцев вопрос, как «дует ли клапан на приоре» давно изучен. Но среди водителей много новичков, не владеющих информацией об этом. Именно для таких автолюбителей и будет написан этот пост.
Стоит отметить, что на автомобили Лада Приора устанавливается несколько модификаций двигателей. И сам по себе ответ на вопрос о загнутых клапанах будет зависеть от того, какой силовой агрегат установлен на вашей машине.
Какие электродвигатели поворотных механизмов делают двигатели?
ВАЗ 21126 это классический частный двигатель, который был первым на этих машинах. Благодаря изменениям конструкции, а именно облегчению шатунно-поршневой группы, в поршнях было оставлено место под выемки клапанов. В результате при перерезке ремня ГРМ, что иногда случается на приоре, происходит загиб клапанов, а иногда даже повреждение поршней.
Двигатель ВАЗ 21116 — более простой 8-клапанный двигатель, доставшийся приоре от гранты. С виду он практически ничем не отличается от обычного инжекторного 8-клапанника, но внутри опять же облегченные поршни, что приводит к уже знакомым последствиям в случае обрыва ремня ГРМ – гниению клапана. Но стоит отметить, что нагрузка ГРМ у 8-клапанных моторов несколько ниже, чем у 16-кл., и на таких силовых агрегатах такие проблемы встречаются реже.
ВАЗ 21127 это усовершенствованный 126 двигатель, который развивает уже не 98, а целых 106 л.с. Конечно, тут еще и горящий клапан на встрече с поршнями, ведь увеличив мощность, нельзя было увеличить мощность поршни, чтобы сделать необходимые углубления. Фактически поршень остался прежним, а изменения коснулись только впускного ресивера.
Какие моторы не давят клапана при обрыве ремня ГРМ?
Так получилось, что для приоры был доступен только один двигатель, который не страдал проблемой загиба клапанов. Это модель 21114, которая была в основном только в комплектации «Стандарт», то есть самая дешевая версия. Но в последние годы с такими моторами найти просто невозможно, так как этот надежный агрегат пришел на смену 116-м грантам.
В общем, все сводится к тому, что поршневую группу постоянно облегчают, дорабатывают, делая двигатели мощнее и в то же время экономичнее. И конечно же, это происходит в ущерб надежности и надежности двигателя при обрыве ремня ГРМ. Ну а чтобы убедиться, что клапан давит на клапан, можете посмотреть ниже специальный видеообзор, в котором даже продемонстрирован пример с ремнем просто на несколько зубьев.
Как видите, даже при сходе ремня на несколько зубьев уже загнулись все впускные клапана. Думаю, что ответ на вопросы по этой теме получен и если у вас есть что добавить по существу, вы можете отписаться ниже в комментариях.
С проблемой загибания клапанов автовладельцы столкнулись первых моделей «восьмерок». Установлен на них, объем 1300куб. СМ, когда ремень рвет клапана.
Данная проблема связана с несколькими причинами, такими как прокачка насосов и натяжных роликов, износ или некачественное изготовление ремня газораспределительного механизма (ГРМ).
В момент обрыва ремня ГРМ распредвал останавливается в том положении, в котором произошел обрыв, а коленвал, продолжая вращаться, толкает поршни навстречу открытым клапанам. В результате их столкновения происходит столкновение, приводящее к повреждению клапанов и поршней.
При таком столкновении он может повредить не только поршни, но и стенки цилиндров, и шатуны. В этом случае ремонт автомобиля будет очень дорогим и трудоемким.
На некоторых типах двигателей автомобилей ВАЗ удалось избежать. В таких двигателях на поршнях отлиты специальные выемки под клапаны, поэтому при обрыве ремня столкновения не происходит.
На LADE устанавливалось несколько типов двигателей. Давайте разберемся, какие из них опасны, а какие безопасны и почему на Калине гнет клапана при обрыве ремня.
Типы двигателей, на которые распространяется данный выпуск
Восьмерка, модель 21116, 1,6 л, оснащена облегченной поршневой группой. Из-за облегчения поршня поршни стали очень тонкими и отливки под клапана, места просто не осталось. При столкновении таких поршней с клапаном вся поршневая группа является общей.
Шестнадцатигранный, модели 21126, объемом 1,6 л, устанавливается на автомобили более дорогого класса Valina. На этом двигателе также неизбежно столкновение поршней с клапанами.
Sixteenhacted, модель 11194, 1,4 л, один из самых экономичных, но, к сожалению, тоже подвержен этой проблеме.
Шестнадцатигранный, модели 21127, объем 1,6 л. Это новый двигатель, созданный на базе предыдущей модели 21126. Установлен недавно. Он мощнее, но тоже остается в нашем списке «опасных».
Типы двигателей, не подверженных этой проблеме
Шестнадцатицилиндровый, модель 21124, 1,6 л, считается одним из самых надежных. Устанавливался на двенадцатую модель Жигулей. С этим мотором у вас не возникнет проблем по газораспределительному механизму.
Восьмиклапанный, модели 11183, объемом 1,6 литра, проверенный временем двигатель, отличающийся надежностью, простотой обслуживания и доступностью запчастей. Также попадает в разрядный сейф.
Несколько советов, как не узнать загнется ли клапан на Калине и не попасть в дорогой ремонт
Во избежание поломки газораспределительных механизмов необходимо своевременно производить замену ремня ГРМ.
В этом случае недостаточно заменить один ремень. Обязательно меняйте вместе с ним натяжные ролики и следите за состоянием помпы. При необходимости его также необходимо заменить.
Ни в коем случае не экономьте на запчастях. Внимательно выбирайте ремень ГРМ. На нем не должно быть никаких неровностей, полос и швов.
При покупке водяных насосов и натяжных роликов выбирайте только известных и проверенных производителей.
Соблюдая эти простые правила, вы никогда не узнаете, дует ли клапан на автомобиле Валина, и сколько стоит переборка двигателя.
Хочется надеяться, что данная статья поможет избежать проблем, как правило, связанных с отсутствием технического состояния автомобиля. При правильном управлении элементами газораспределительного механизма таких проблем быть не должно.
Иногда автомобили доставляют владельцам массу проблем. Одна из самых страшных поломок — кривые клапана. Это происходит при обрыве ремня ГРМ. После обрыва клапаны полностью выходят из строя. Разберемся в причинах, а также узнаем, как предотвратить и устранить.
Зачем нужны клапаны в двигателе?
Сначала нужно изучить теорию. Наверное, каждый автолюбитель знает количество цилиндров в двигателе своего автомобиля, но не каждый может ответить на вопрос о количестве клапанов. В большинстве современных от 2 до 16 клапанов может быть от 8 до 16 клапанов. Есть такие силовые агрегаты, где их может быть 24 и больше. Клапан является важной частью двигателя. Он отвечает за подачу топливной смеси в камеру сгорания и за вывод отработавших газов в выхлопную систему. На каждый цилиндр поступает по два клапана: один впускной, второй — выпускной. В 16-клапанных моторах на каждый цилиндр приходится по четыре клапана, если в четырехцилиндровом моторе. Существуют также двигатели, в которых впускные элементы больше выпускных. Это трех- и пятицилиндровые двигатели.
Клапан состоит из двух частей — это пластина и шток. Под удар, когда ремень ГРМ берет шток. Клапаны приводятся в действие посредством воздействия на распределительный вал. Он, вращаясь вокруг своей оси в КПЧ, может поднимать и опускать клапаны.
Активируется от коленчатого вала — два этих элемента в любом ДВС относятся к ременной, шестеренчатой или цепной передаче. Через зубчатую передачу распределительный вал вращается внутри блока цилиндров. Эта передача вращает распределительный вал в GBC. Сегодня более распространен двигатель, где используются ремни.
Последние имеют простую конструкцию, такой механизм дешевле в производстве. Однако их надежность значительно ниже, чем в случае с цепным приводом. Последнее сложнее — есть еще и дополнительные элементы. Это успокоительные цепи и натяжные ролики.
Зачем сгибаться?
Ситуация, когда загибаются клапана, может случиться на любом двигателе любой конструкции. Неважно, сколько цилиндров в двигателе и сколько в нем клапанов. Причина поломки проста, и она одна. Это обрыв ремня в приводе или цепи. Последние встречаются гораздо реже по сравнению с ремнями. В случае с цепью она растягивается, и звезды прыгают.
Распредвал после обрыва ремня ГРМ резко останавливается. Кривошип при этом продолжит свое движение. Так, клапана, утопленные в цилиндры, будут обращены к поршням, когда они достигнут положения верхней мертвой точки. А так как поршни обладают большой ударной энергией, то с легкостью гнутся или ломаются открывающиеся клапана.
Устранение последствий этой поломки очень дорого. Вам нужно вытащить все поврежденные клапаны из двигателя. Так же обязательно страдает вся головка блока цилиндров. Не всегда есть возможность восстановить ГБЦ, и тогда поможет только замена на новый или контрактный.
Причины износа ремня ГРМ
Наиболее распространенными причинами, которые приводят к обрыву ремня привода, являются несоблюдение владельцами предписаний производителя по замене. Когда автомобиль новый и находится на гарантии, владельцы крайне редко заглядывают под капот – все сервисные работы выполняет официальный дилер. Когда гарантия заканчивается, многие пытаются сэкономить на замене ремня.
Часто может выйти из строя насос. Во многих моделях он приводится в действие ремнем ГРМ. Если помпа выйдет из строя, то система сломана, и ремень сдвинется через несколько часов. Также одной из самых популярных причин являются некачественные ремни. Поэтому лучше приобретать качественные и оригинальные расходные материалы.
Распределительные валы могут выйти из строя, а также последние отвалятся или могут греметь — слетает ремень или с шестерни или происходит обрыв. Вот почему загнулись клапана на ВАЗе.
С ремнем может и не быть. Часто зубы срезаны, и их не так просто обнаружить. Зубья могут проскальзывать, если сломалась пружина натяжного ролика. На некоторых Моторах шестерня распредвала имеет специальную страховку шестерни, страховкой служит только затянутый болт. Если до него не дойти, то есть риск, что шестерня будет проверена, и в результате клапана провернутся. Замена — единственный выход из ситуации.
Как избежать неприятностей?
Есть только один способ. Необходимо точно соблюдать регламент производителя по замене расходных материалов. Замене подлежит не только ремень ГРМ, но и натяжные ролики, а также другие элементы, находящиеся в зацеплении с ремнем и указанные производителем в регламенте.
Все компоненты следует приобретать только в проверенных автомобильных магазинах.
Можно ли достать стартер?
Стартер легко крутит клапана. Это происходит, если неправильно установлены звезды или шестерни газораспределительного механизма по соответствующим меткам. Тогда достаточно крутить стартером. Если мотор заведется, водитель сразу научится распознавать, что клапана загнулись. Но если немного промахнуться по меткам, поломок можно избежать. Чтобы решить проблему полностью, осталось собрать накопитель по правилам.
Как определить погнутые клапаны?
Определить на глаз, что клапана загнуты, невозможно. Для этого нужны простые, простые действия. Изначально нужно установить ремень ГРМ по меткам, а затем вручную провернуть коленвал. Обычно требуется сделать от двух до пяти оборотов, чтобы убедиться, что клапана действительно загнулись. Если коленчатый вал будет вращаться легко и спокойно, то элементы ГДМ целы. Когда вращение затруднено, клапаны повреждаются.
Бывает и так, что при свободном и легком вращении коленчатого вала клапана все же загибаются. В этом случае можно выявить проблему с измерением компрессии. Если сжатие равно нулю, то повреждены элементы ГДМ. Многие не знают, как проверить подняты ли клапана. Это будет услышано. Двигатель будет работать неравномерно. Это хорошо чувствуется даже на больших двигателях, где цилиндров шесть и больше.
Какие моторы не давят на клапана?
Такие двигатели существуют. Некоторые двигатели выпускал даже АвтоВАЗ. Весь секрет в поршнях со специальными выемками на рабочей части поршня. Эти углубления сделаны специально под клапан. При обрыве ремня ГРМ элемент просто уйдет в эти отверстия, а конструкция останется целой. Нужно будет только выставить шестерни по меткам и установить новый ремень.
Как узнать не гнет ли клапана двигатель?
Но это не сработает. Здесь нет никаких подвохов и примет. Визуально выявить, безопасен ли мотор, не получится.
Надписей и упоминаний тоже нет. Информацию можно получить в инструкции по эксплуатации или у официального дилера.
Заключение
Чтобы не заниматься заменой клапанов, рекомендуется вовремя менять ремень ГРМ. Если это автомобиль марки «АвтоВАЗ», то можно установить специальные защищенные поршни. Но они съедают часть мощности и увеличивают расход топлива. Необходимо помнить, что при перерезке ремня газораспределительный механизм выходит из строя не только клапаны – можно сломать всю головку. А это делает ремонт еще дороже. Не стоит экономить на ремне ГРМ.
Подробности Категория: Новости Опубликовано 27.07.2018
Двигатели «АвтоВАЗа» получат новую поршневую, что позволит избежать загиба клапанов при обрыве ремня ГРМ.
Как известно, одним из недостатков современных двигателей является загиб клапанов при перерезке ремня ГРМ. Ресурс ремня предсказать достаточно сложно, так как он может выйти из строя не только из-за износа, но и при помпе или натяжном ролике.
При сходе ремня ГРМ современный двигатель обычно гнет клапана на поршнях. Это приводит к дорогостоящему ремонту.
На АвтоВАЗе решили устранить эту проблему, сообщает Carscope.ru. Поставщик завода «Федерал Могул» освоил производство поршней со специальными выемками.
Благодаря такой форме и поршням клапана останутся целыми, даже при обрыве ремня ГРМ.
Новая поршневая группа предназначена для различных двигателей. Это 8-клапанный ВАЗ-11186 мощностью 87 л.

Двигатель	1.6 8кл (Евро-3)	1.6 8кл (Евро-2)	1,6 16 кл (Евро-3)	1,6 16 кл (Евро-2)
Длина, мм	4170	4170	4170	4170
Ширина, мм	1680	1680	1680	1680
Высота, мм	1420	1420	1420	1420
База, мм	2492	2492	2492	2492
Колея передних колес, мм	1410	1410	1410	1410
Трасса заднего колеса	1380	1380	1380	1380
Грузоподъемность, кг
Объем багажного отделения, дм 3
Масса в снаряженном состоянии, кг	1040	1040	1040	1040
Полная масса автомобиля, кг	1495	1495	1495	1495
Допустимая полная масса буксируемого прицепа с тормозами, кг	1000	1000	1000	1000
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса	4×2 / передний
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечно
Тип кузова/количество дверей	хэтчбек/5
тип двигателя	инжектор бензин, четырехтактный
Объем двигателя, см 3	1596	1596	1596	1596
Система снабжения	распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Максимальная мощность, кВт/об. мин.	59 / 5200	59 / 5200	65,5/5000	65,5/5000
Максимальный крутящий момент, Нм при об/мин	120/2700	120/2700	131 / 3700	131 / 3700
Максимальная скорость, км/ч
Время разгона от 0 до 100 км/ч, с	13,5	13,5
Расход топлива по ездовому циклу, л/100 км
Топливо	АИ-92 (мин)	АИ-92 (мин)	АИ-92 (мин)	АИ-92 (мин)
Трансмиссия	механический
Количество передач	5 вперед, 1 назад
Передаточное отношение главной пары
Рулевое управление	от гидроусилителя, реечный рулевой механизм
Шины	175/70 Р13	175/70 Р13	175/65 Р14	175/65 Р14
Уровень шума в салоне при скорости 100 км/ч, дБ(А)
Емкость топливного бака, л

Модель
тип кузова
Количество мест
Количество дверей
Объем багажника, (дм3)
Размеры автомобиля:
— длина, (мм)
— ширина без зеркал, (мм)
— высота, (мм)
Собственный вес, (кг)
Основание, (мм)
Передняя направляющая, (мм)
Задняя гусеница, (мм)
Дорожный просвет до картера двигателя, (мм)
Дорожный просвет до нижней точки выхлопной системы, (мм)
Характеристики устройства:
Двигатель
Шины
Ведущие колеса
Рулевое управление
Передняя подвеска
Задняя подвеска
Количество ступеней коробки передач
Передаточные числа коробки передач:
1-я передача
2-я передача
3-я передача
4-я передача
5-я передача
Реверс
Передние тормоза
Задние тормоза
Привод стояночного тормоза
привод сцепления
Динамические и эксплуатационные характеристики:
Максимальная скорость с полной нагрузкой, (км/ч)
Время разгона до 100 км/ч с полной нагрузкой, (с)
Наименьший радиус поворота, (м)
Максимальный подъем без ускорения
Тормозной путь с нагрузкой от 80 км/ч, (м)
Расход топлива при 90 км/ч, (литров на 100 км)
Расход топлива при 120 км/ч, (литров на 100 км)
Расход топлива в городском цикле, (литров на 100 км)
Емкость топливного бака, (л)
Масса буксируемого прицепа с тормозами, (кг)
Масса буксируемого прицепа без тормозов, (кг)
Cx (коэффициент аэродинамического сопротивления)
Уровень шума в салоне при 100 км/ч, (дБ)

Двигатель	ВАЗ-2112
Рабочий объем	1500 куб. см
Количество клапанов	16
Система управления	«Январь 5.1» с измененными калибровками
Выхлопная система	прямоточный, с коллектором 4-2-1
Максимальная мощность	100 л.с. при 5800 об/мин
Максимум	135 Н·м
крутящий момент	при 5000 об/мин
Муфта	Сакс
Трансмиссия	ВАЗ-2112-69 усиленный
передаточные числа
я	2,92
II	2,05
III	1,55
IV	1,31
В	1,13
Главная пара	4,1-4,7
Подвеска
Пружины	специальный спортивный
амортизаторы	ВАЗ-2112-27, газонаполненный
Стабилизатор	усиленный (21 мм)
устойчивость
Эластичные скобы	, усиленная
Тормозная система
Передние тормоза	AP Racing, дисковый, вентилируемый
Задние тормоза	Гоночный диск AP
Регулятор тормозного усилия	АП Рейсинг
Шины	Мишлен 18/58-15*
мест	Спарко
Рулевое колесо	Спарко
Ремни	Сабельт
Система пожаротушения	Спарко
Снаряженная масса	910 кг
* Опция для ралли по асфальту.
Результаты измерений
Максимальная скорость, км/ч	147,5
Время разгона, с
0-50 км/ч	3,05
0-100 км/ч	8,78
в пути 400 м	16,69
в пути 1000 м	31,77
60-100 км/ч (III)	5,20
60-100 км/ч (IV)	7,94
80-120 км/ч (В)	8,95
Выбег, м
от 50 км/ч	307
130-80 км/ч	634
