Карбюратор на «Газель»: характеристики, устройство и регулировка

С самого начала выпуска автомобилей «Газель» производитель оснащал их мотором ЗМЗ-402. Но с 1996 года автомобиль комплектовали двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». На нем данный мотор инжекторный, а вот для «Газели» он остался карбюраторным. Давайте узнаем все о карбюраторе «Газели». Для владельцев данных авто с этим двигателем это будет полезно знать.

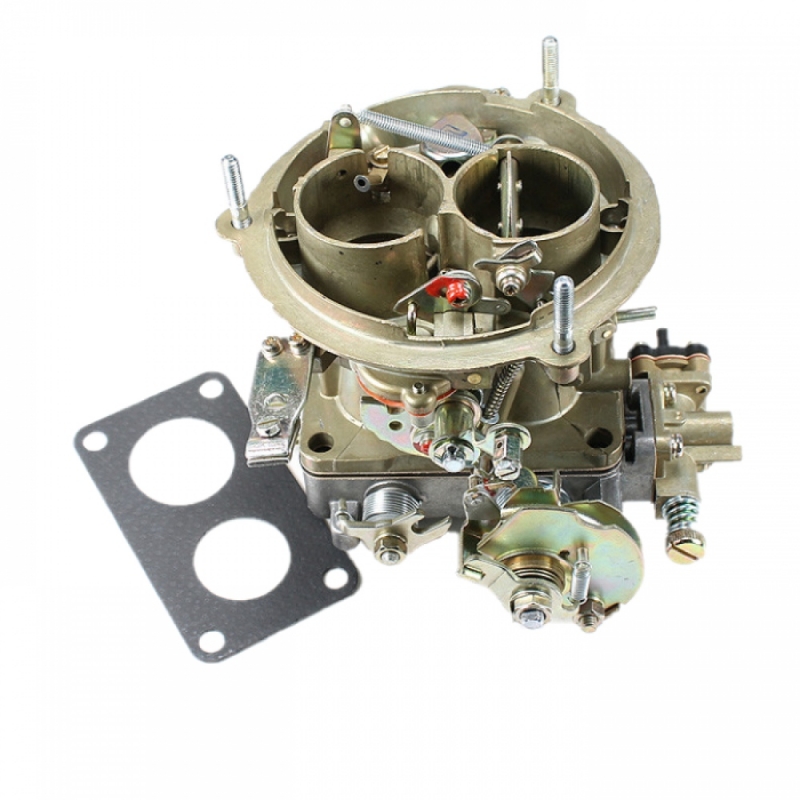

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

Устройство К-151

Рассмотрим конструкцию данного механизма. Устройство карбюратора «Газель» 406 сравнительно простое. Агрегат состоит из нескольких элементов. Нужно сказать, что карбюратор имеет две камеры.

Данный прибор состоит из нескольких частей. Это основной корпус или средняя часть, в котором устроена поплавковая камера. Далее имеется корпус, где установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней установлен запорный механизм, который позволяет регулировать количество топлива в поплавковой камере. Также в крышке имеется воздушная заслонка, с ее помощью можно запустить холодный двигатель.

Далее можно выделить важные системы карбюратора «Газель». Это главная дозирующая система и система холостого хода. ГДС или главная дозирующая система очень важна, она является основной в процессе приготовления топливной смеси для основных рабочих режимов двигателя. ГДС – это два топливных жиклера и два воздушных для первой и второй камеры.

Система холостого хода необходима для обеспечения работы двигателя в режиме ХХ, когда главная дозирующая система не задействована и не работает. Данная система состоит из обводного канала, жиклеров – топливного и воздушного, винтов для регулировки – винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оснащается ускорительным насосом. Он необходим, чтобы двигатель мог работать без каких-либо провалов при необходимости резкого ускорения или при начале движения. Ускорительный насос представляет собой дополнительные каналы в корпусе, шариковый клапан и распылители.

Есть в данном карбюраторе и эконостат. Данная система нужна, чтобы обогащать смесь при работе двигателя на максимальных нагрузках. Эконостат – это дополнительные специальные каналы, через которые за счет разрежения и открытые дроссельные заслонки подается порция бензина, что призван обогатить смесь.

Имеется и переходная система. Когда ГДС еще не вступила в работу, а дроссельная заслонка приоткрыта, с помощью переходной системы идет питание двигателя, и он может плавно увеличить обороты. Переходных систем две: для первой и второй камеры.

«Солекс 21073»

Модным течением была установка в качестве карбюратора на «Газель» ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником для «ГАЗелевского» воздушного фильтра. Но долго данный тренд не прожил. «Солекс», который должен был снизить аппетиты мотора, слишком быстро загрязнялся, и автомобиль нужно было часто обслуживать, что для коммерческой машины большая проблема.

На деле же оказалось, что данный карбюратор на «Газели» с 406 двигателем потреблял еще больше горючего, чем заводской К-151. При этом автомобиль не ехал. Типичная проблема для «Солекса» – это засорение жиклера холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось практически каждый день.

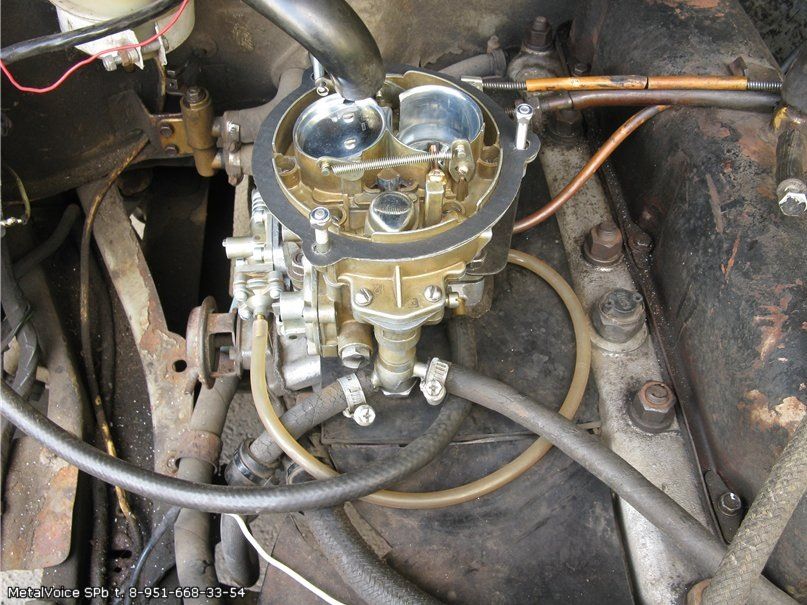

Подключение К-151

«Солекс» не устраивал водителей. Выходом оставался один единственный вариант – это ремонт, регулировка, доработка К-151. Поэтому давайте рассмотрим подключение карбюратора «Газели».

Агрегат имеет несколько штуцеров для присоединения шлангов. Это два штуцера для шлангов подачи топлива и сброса лишнего обратно в бак. Также имеется штуцер для шланга вентиляции картерных газов. Еще один необходим для присоединения клапана экономайзера.

Первый и второй штуцеры очень важны. Перепутать шланги местами при подключении нельзя. Шланг обратки имеет встроенный клапан, и бензин не будет поступать из бака. Двигатель не сможет запуститься. Далее важно подключить патрубок системы вентиляции картера, если мотор новый. Газы под воздействием разряжения будут попадать во впускной коллектор, и догорать там.

Шланги управления экономайзером холостого хода необходимо подключить. Глушить их нельзя – мотор будет работать нестабильно, а также серьезно снизится мощность.

Необязательным является штуцер рециркуляции и соответствующий клапан. Он влияет лишь на экологичность выхлопных газов. Да и не всегда устройство может установлено на автомобиле.

Регулировка

Рассмотрим основные регулировки карбюратора «Газели». Как другие карбюраторы, в этой модели можно настраивать холостой ход, уровень топлива, а также настраивать работу пускового устройства.

Данная модель по своему устройству напоминает К-126, но 151 – это усовершенствованный вариант. Конструкция более капризная в плане настройки. Однако регулировка холостого хода не так уж и сложна, и минимальные обороты двигателя можно легко выставить по тахометру.

Регулировка ХХ

Основная из всех доступных регулировок – это настройка холостого хода. Выполнять ее стоит обязательно на прогретом моторе. При этом система зажигания и все прочие системы силового агрегата должны быть полностью исправны.

Нужно запустить и прогреть мотор. Далее отворачивают винт с пружиной – это винт количества смеси. Отворачивают и винт качества. Обороты должны повыситься. Затем оба винта заворачивают по очереди до тех пор, пока двигатель начнет работать нестабильно.

Что далее? Винтом количества добавляют обороты, затем винтом качества снова выравнивают работу мотора. Но последний нужно стараться выкручивать минимально, хоть и считается, что он влияет на расход топлива только на холостом ходу. Далее с помощью винта количества снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе на нагрузках. Если необходимо, регулировку холостого хода проводят еще раз.

Неисправности карбюратора

При эксплуатации авто в карбюраторе могут случаться самые разные неисправности. Можно выявить их по определенным признакам. О неисправности карбюратора «Газели» двигатель сообщит повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и провалами.

Двигатель может не развивать обороты. Нередко в коллекторе или в выхлопной трубе будут слышны характерные хлопки.

Причины неисправностей

Среди причин неисправностей можно выделить засорение жиклеров, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор изготовлен из специального сплава, при чрезмерном перегреве корпус может деформироваться, из-за чего может образоваться подсос в систему постороннего воздуха. Нередко запорный механизм в поплавковой камере перестает работать нормально.

С расходом топлива некоторые борются, меняя жиклеры. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на бедной смеси, что также не очень хорошо. Износ самих жиклеров – это очень редкая ситуация. Частая причина большинства проблем с карбюратором – это засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.

Какой карбюратор поставить на «Газель»

Коллективный опыт опровергает эффективность всех вышеописанных карбюраторов для этого авто, а лучший карбюратор, на «Газель» устанавливаемый, – это К-126. При расходе в 12 литров машина едет вполне нормально, при этом двигатель не душится. Именно его советуют устанавливать многие автовладельцы.

Ремонт карбюратора на Газель в Воронеже

Ремонт карбюратора на Газель в Воронеже.
Звоните по телефонам:
(473) 295-03-55 или 8-960-122-88-68

Карбюратор создает оптимальную смесь бензина и воздуха подаваемую в двигатель. Чем лучше отрегулирован карбюратор, тем лучше заводится двигатель, экономичнее расход топлива и качественнее работа двигателя на всех режимах.

Принято считать, что инжектор имеет преимущества перед карбюратором. Правильно отрегулированный, исправный карбюратор ни в чем не хуже инжектора.

Причины ремонта карбюратора

Любой, даже не самый опытный водитель легко заметит возникшие проблемы в работе двигателя своего автомобиля.

• запуск двигателя стал нестабильным
• в работе двигателя появилась рывки, неравномерность при наборе оборотов
• реакция на педаль газа стала нестабильной
• увеличился расход топлива
• появился нагар на свечах
• двигатель глохнет на холостых оборотах
• увеличилось время разгона
• стала хуже динамика набора оборотов

Если ваш двигатель карбюраторный, то в первую очередь следует посмотреть топливный фильтр и свечи зажигания. Если осмотр не принес ясности, то лучше всего обратиться к профессиональным мастерам на автосервис.

Ремонт и регулировка карбюратора

В случае длительной эксплуатации, когда замена износившихся основных деталей делает ремонт карбюратора излишне дорогим, целесообразнее приобрести новый.

Ремонт карбюратора Газель в Воронеже включает в себя следующие операции:

• снятие карбюратора
• разборка карбюратора
• очистка и промывка
• калибровка жиклеров
• контроль компрессии двигателя
• контроль состояния свечей зажигания
• определение дефектов и неисправностей
• ремонт и замена износившихся деталей
• регулировка работы карбюратора на специальном стенде
• сборка и установка карбюратора
• диагностический контроль работы

От точности регулировки карбюратора зависит четкость работы двигателя на любых оборотах и экономичный расход топлива. При современных ценах на бензин, профессиональная регулировка карбюратора принесет значительную экономию в ваш бюджет.

Где отремонтировать карбюратор на Газель

Наш автосервис оборудован современными стендами и электронными комплексами диагностики контроля работы всех узлов, агрегатов, систем и датчиков автомобиля.

Профессиональные мастера определят все неисправности в работе машины, дадут рекомендации в целесообразности ремонта или замены той или иной детали.

При отменном качестве наши цены на ремонт и регулировку карбюраторов одни из самых низких в Воронеже.

Доверьте ремонт и регулировку вашего карбюратора профессиональным мастерам.

Ремонт карбюраторов (в т.ч. иномарок)

Стоимость основных работ по ремонту карбюраторов:

	ВАЗ, ГАЗ (Волга)	руб
1	Диагностика, регулировка зажигания, СО	600
2	Ремонт карбюратора (с чисткой и регулировкой)   ВАЗ	1500	(со сн/уст) 2000
	ГАЗ	2000
3	Установка бесконтактной системы	1000
4	Замена карбюратора (с регулировкой)	1000
	Газель
1	Диагностика и регулировка зажигания, СО	800
2	Ремонт карбюратора Газель	2500
3	Замена карбюратора (с регулировкой)	1500
	Иномарки
1	Ремонт карбюратора	3000

До появления инжекторов одним из важнейшей компонентов топливной системы любого автомобиля был карбюратор, предназначенный для смешивания топлива с воздухом и доставки этой смеси в двигатель внутреннего сгорания. При правильной регулировке карбюратора состав такой смеси отличается оптимальным соотношением бензина и воздуха, обеспечивающим наиболее эффективное сжигание топлива.

Признаки неисправности карбюратора

О необходимости ремонта карбюратора могут свидетельствовать следующие признаки:

протечка бензина;
появление нагара на свечах зажигания;
нестабильность работы двигателя авто на холостом ходу;
слишком высокий расход топлива.

Основные виды поломок карбюратора

Чаще всего работа карбюратора нарушается при таких повреждениях, как:

поломка или засорение сетчатого фильтра;
загрязнение пускового устройства;
негерметичность соединений отдельных деталей, корпуса дроссельных заслонок, впускного и выпускного трубопровода;
поломка ускорительного насоса;
повреждение диафрагмы экономайзера.

Точную причину некорректной работы агрегата может определить только квалифицированный специалист, а поскольку большинство деталей карбюратора являются достаточно «нежными», его обслуживание лучше всего поручить опытному мастеру.
Компания «Уральский двор» предоставляет полный комплекс услуг по чистке, настройке и ремонту карбюраторов иномарок и отечественных автомобилей.

Благодаря своевременному устранению неполадок, профилактической чистке и точной регулировке оборудования можно не только повысить комфорт вождения, но и существенно сократить расходы топлива.

Мы выполняем обслуживание и ремонт карбюраторов в Екатеринбурге по выгодной цене!

Карбюратор К-151

Карбюраторы серии К-151 выпускаются АО «Пекар» (Петербургские карбюраторы) взамен прежней серии К-126 и предназначены для установки на автомобили «Волга», «Газель» (модификация К-151) и УАЗ (модификация К-151В). По компоновке и конструкции они существенно отличаются от всех других карбюраторов отечественного производства, хотя отдельные узлы и системы выполнены по типовым схемам.
Как правило, полная разборка карбюратора в эксплуатации не требуется. Мы же попытались «объять необъятное», соединив отдельные операции в одну работу.

Вам остается лишь выбрать нужную часть.
Специальный инструмент для работы не используется.

Литература, книги по Карбюраторам К-151

1. Снятый с автомобиля карбюратор К-151 перед разборкой тщательно моем снаружи, используя кисть и любую растворяющую маслянистые отложения жидкость: бензин, керосин, дизтопливо, хотя для большей пожарной безопасности лучше предпочесть две последние. Наилучший эффект дает применение специальных химических препаратов.

2. Отворачиваем семь винтов, крепящих крышку карбюратора. Если эта операция проводится на двигателе, примите меры, чтобы пружинные шайбы не упали во впускной тракт. Чаще всего это происходит при извлечении болта, показанного на снимке.

3. Пассатижами с тонкими губками вынимаем шплинт

4. и выводим тягу пускового устройства из отверстия в рычаге.

5. Аккуратно снимаем крышку

6. и прокладку.

7. Сняв возвратную пружину воздушной заслонки

8. отворачиваем два винта крышки балансировочного канала поплавковой камеры

9. снимаем крышку вместе с прокладкой.

В нашем случае (мод. К-151) она не имеет каких-либо отверстий и служит заглушкой, закрывающей сверху канал. В модели К-151В под крышкой находится подпружиненный клапан, перекрывающий сообщение поплавковой камеры с атмосферой при включенном зажигании.

10. Отворачиваем винт-держатель

11. и снимаем распылитель эконостата вместе с прокладкой (наш распылитель почему-то не имеет сквозного отверстия для подачи топлива. Обратившись на завод «Пекар», выяснили, что это производственный брак).

12. Отверну три винта

13. снимаем крышку, пружину и диафрагму пускового устройства.

14. Отворачиваем пробку-заглушку оси поплавка.

15. Вынимаем из корпуса ось и поплавок с запорной иглой.

16. Чтобы топливо не подтекало через резьбу пробки оси поплавка, алюминиевую уплотнительную шайбу оси нужно обязательно вынуть из корпуса и впоследствии ставить на место одновременно с осью, обеспечив тем самым ее правильное положение в отверстии.

17. Торцевым ключом «на 12» выворачиваем седло игольчатого клапана поплавкового механизма.

18. Поплавковый механизм «в разборе»

19. После сборки регулировку уровня топлива в поплавковой камере удобно осуществить, используя штангенциркуль. Как только его заплечики упрутся в верхнюю плоскость корпуса карбюратора, хвостовик, выставленный на глубину 21,5 мм, должен коснуться топлива. Эта операция выполняется на автомобиле после стабилизации уровня. Для подкачки топлива используем ручной привод бензонасоса. Одновременно проверяем герметичность клапана.

20. Ключом «на 22» отворачиваем винт крепления топливных штуцеров поплавковой камеры

21. и вынимаем его из корпуса вместе с прокладками и топливным фильтром.

22. Ключом «на 12» отворачиваем пробку на стенке поплавковой камеры…

23. …и снимаем ее вместе с прокладкой.

24. Отворачиваем держатель распылителя ускорительного насоса с нагнетательным клапаном…

25. …и вынимаем его вместе с распылителем.

26. Отворачиваем воздушные жиклеры главной дозирующей системы.

27. Извлекаем из отверстий эмульсионные трубки: длинную — первичной камеры и короткую — вторичной, используя, например, шило.

28. Отворачиваем и вынимаем блок воздушного и топливного холостого хода.

29. Отворачиваем второй воздушный жиклер холостого хода и симметрично расположенный воздушный жиклер переходной системы вторичной камеры.

30. Ключом «на 12» отворачиваем пробку…

31. и выкручиваем расположенный под ней эмульсионный жиклер системы холостого хода.

Аналогично выкручиваем топливный жиклер переходной системы вторичной камеры, расположенной под пробкой с противоположной стороны корпуса.

32. Выворачиваем топливные жиклеры главной дозирующей системы.

33. Выворачиваем регулировочную иглу жиклера дренажного канала ускорительного насоса (на снимке справа) и ограничитель хода всасывающего шарикового клапана (не потеряйте расположенный под ним шарик!).

Внимание! Прежде, чем отвернуть регулировочную иглу, заверните ее до упора, считая полуобороты от исходного положения. Это позволит затем установить иглу в то же положение, сохранив тем самым исходную регулировку подачи ускорительного насоса.

34. «Семейный портрет» съемных элементов дозирующих систем.

35. Отворачиваем четыре винта…

36. …и достаем «начинку» ускорительного насоса.

37. Пассатижами с узкими губками вынимаем из корпуса малые диффузоры первичной и вторичной камер вместе с удерживающими их пружинами.

38. Перевернув карбюратор, отворачиваем два винта крепления блока дроссельных заслонок…

39. и отделяем его от корпуса.

Между блоком и корпусом находится теплоизолирующая подставка, состоящая из одной эбонитовой и двух бумажных прокладок.

40. Отворачиваем два винта крепления узла холостого хода

41. …и снимаем его вместе с прокладкой.

42. Отвернув два винта…

43. .. .отделяем клапан ЭПХХ.

44. Сняв крышку, ключом «на 6» отворачиваем гайку, крепящую запорный клапан…

45. И вынимаем его из диафрагмы.

46. Выворачиваем из корпуса узла холостого хода винты качества (справа) и количества.

Сборку проводим в обратной последовательности. К этому – несколько замечаний.
Для мойки внутренних полостей и деталей карбюратора обычно рекомендуют чистый бензин. Однако он не растворяет смолы и лаковые отложения. Для этой цели подходят растворители от 645 до 652 или ацетон. Но помните, что они могут повредить неметаллические детали (прокладки, диафрагмы). Последние надо мыть отдельно и только в бензине.
Чистить смоченные бензином жиклеры можно медной проволокой или деревянной палочкой (отлично подходят прочные шипы боярышника). При сборке и установке карбюратора не используйте герметик! Выдавленные во внутренние полости излишки разбегутся по каналам, блокируя работу различных систем.
Снятые жиклеры устанавливайте на место в соответствии с таблицей.

Производительность, см3/мин	К-151		К-151В
	I	II	I	II
Главного топливного жиклера	225	380	225	330
Главного воздушного жиклера	330	330	300	230
Топливных жиклеров холостого хода и переходной системы вторичной камеры	95	150	95	150
Первого воздушного жиклера холостого хода и воздушного жиклера переходной системы вторичной камеры	85	270	85	270
Эмульсионного жиклера холостого хода	280	—	280	—
Второго воздушного жиклера холостого хода	330	—	330	—

Видео ремонт карбюратора К-151 и его настройка

Электросхема газель 406 форсунка. Электросхема газель. Технические аспекты зимней эксплуатации

Эти знания помогут при необходимости отремонтировать проводку и найти неисправность. Несмотря на то, что автомобили отечественного производства не оснащены таким количеством устройств и устройств, как импортные, их схемы также довольно сложны. Что такое схема подключения ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

[Скрыть]

Схема электрическая

Особенности электрооборудования

Включает в себя следующие подсистемы:

• система запуска двигателя;
• зажигания, в состав которого входят распределитель, свечи зажигания, катушка и т. д .;
• наружное автомобильное освещение, включая противотуманную оптику, световую сигнализацию и поворотники;
• приборная панель;
• Освещение салона, а также всех установленных в нем приборов;
• Система отопления — печное;
• дворник в сборе;
• устройство регулировки фар;
• Система управления двигателем микропроцессорная;
• монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистемы»

Возможные неисправности проводки

Какие сбои в работе проводки ГАЗ 31105 с двигателем Chrysler, ГАЗ 31029 или любой другой могут возникнуть:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выводов или их сгоранием. Если контакт окислился, то его необходимо очистить, если обрыв провода, то его нужно восстановить, если причина кроется в горении, то для начала нужно устранить проблему перенапряжения.Вполне возможно, что разъем только что вышел из розетки, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
2. Разряд аккумулятора. Эта проблема чаще всего возникает в холодное время года — на морозе аккумуляторы наиболее подвержены разряду. Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется поиском поврежденного участка вручную или с помощью тестера.Обрыв необходимо устранить заменой провода, а замененный провод тоже нужно обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и поломке.
4. Перегорание предохранительного элемента. Эта проблема наиболее актуальна для автомобилей, в бортовой сети которых наблюдаются скачки напряжения. Если скачки напряжения ощутимы, то предохранитель просто не выдержит нагрузки, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о предотвращении электросетей:

1. Не используйте самодельные предохранители для монет, кусочков проволоки и т. Д. Такая проблема может привести к короткому замыканию, более В тяжелых случаях это может спровоцировать возгорание.
2. Помните, что автомобильный аккумулятор требует периодического обслуживания. Аккумулятор необходимо заряжать не реже одного раза в год, а также диагностировать плотность рабочей жидкости в банках и ее уровень.Если вы заметили, что в банках мало электролита, значит, нужно долить его уровень.
3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и другие устройства, то убедитесь, что проводное соединение качественное и надежное.
4. Если в работе электрооборудования обнаружены неисправности, то их необходимо устранить в кратчайшие сроки. При необходимости обратитесь к электрику.

Работа всех электрических компонентов в автомобилях зависит от состояния электропроводки и источников тока.Владельцы отечественных коммерческих автомобилей особенно выиграют от умения читать и понимать электрическую схему Газели, учитывая возраст и состояние многих из этих автомобилей.

[Скрыть]

Признаки неисправностей

Признаками проблем с электрикой автомобилей «Газель» являются отказы различных систем, например, системы отопления или сигнализации. Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, значит проблема заключается непосредственно в проводке.На неисправность проводки указывает также неоднократное перегорания установленной новой плавкой вставки.

Типичные «симптомы»:

1. Двигатель не запускается. Если не работает стартер и тускло светятся лампы на панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке. Когда стартер работает и в цилиндрах нет вспышек, причиной может быть повреждение электрических цепей системы зажигания.Неисправность можно исправить, зарядив аккумулятор или заменив поврежденные элементы.
2. Горящая лампа зарядки бортового аккумулятора при стабильно работающем двигателе указывает на проблемы в электрической цепи генератора или обрыв приводного ремня. В автомобилях Газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого устройства. При возникновении таких проблем потребуется замена ремня или капитальный ремонт генератора с заменой перегоревших элементов.
3. Появление запаха гари свидетельствует о перегреве элементов проводки, который может возникнуть из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места короткого замыкания. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное натирание.
4. Нестабильная работа осветительных приборов свидетельствует о коротком замыкании в цепи.Если лампы слишком яркие или ритмичная пульсация, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Замена регулятора производится на снятом генераторе. Параллельно можно проверить состояние щеток и коллектора.
5. Обрыв цепи. Это возможно из-за окисления и разрушения контактов или проводов. В случае полного выхода из строя системы электроснабжения проверьте состояние аккумуляторной батареи и клемм на ней.Когда контакты на аккумуляторе окисляются, они не могут передавать большой ток. В этом случае могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все огни гаснут. Проблему можно исправить, сняв и затянув контакты.

Схема подключения Газель с карбюратором

Ниже представлена ​​типовая электрическая схема машин, выпускавшихся с 1995 по 2003 год с карбюраторными моторами моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и др.) могут быть отличия в схемах электрооборудования.

Электрическая схема машин с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

Расположение узлов и проводки на схеме подключения Газели:

1. В1 — электронный датчик измерения давления масла в двигателе.
2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Работает совместно с сигнальной лампой, установленной на комбинации приборов (H7).
3. В5 — индикация падения уровня жидкости в бачке гидропривода тормозов. Когда уровень опускается ниже критического, включается лампа на комбинации приборов (H56), которая также является сигнальным устройством для задействованного ручного тормоза.
4. B7 — термодатчик, контролирующий температуру жидкости в системе охлаждения.
5. В8 — датчик включения индикатора перегрева двигателя. Включает лампу H8, установленную в комбинации приборов.
6. B12 — прибор для измерения уровня топлива в баке.
7. B68 — датчик распределителя.
8. D4 — управление экономайзером холостого хода.
9. E1 и E2 — фары на левой и правой сторонах кузова. К фарам относятся передние фонари (обозначены на схеме H62 и H63) и лампы основного света (H64 и H65). Лампы имеют нити дальнего (H64-1 и H65-1) и ближнего (H-64-2 и H65-2) света, питаемые от отдельных цепей.
10. E7 и E8 — головные указатели поворота, устанавливаемые рядом с фарами (левая и правая стороны автомобиля).
11. E9 и E10 — дополнительные поворотники, установленные на передних крыльях.
12. E16 — система освещения салона кабины водителя и пассажира.
13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовом грузовике и фургоне).
14. E27 и E28 — комбинированные фонари на задней части рамы или кузова, включая стоп-сигнал (H74 и H75), указатель поворота (H78 и H79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор включения передачи заднего хода (H72 и H73).
15. E30 и E64 — два плафона для освещения заднего номерного знака.
16. Е35 — лампа моторного отсека.
17. E59 — прикуриватель в кабине.
18. E65 — система подсветки второго ряда пассажирских сидений (применяется только на автомобилях с двухместной пассажирской кабиной). На автобусах к этой цепи подключаются несколько абажуров.
19. F1, F2, F3 и F4 — заглушки, устанавливаемые в цилиндры.
20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
21. G1 — генератор, установленный на двигателе.
22. G2 это аккумулятор.
23. Н1 — рог.
24. H6 — зуммер в панели приборов.
25. Н16 — сигнализаторы указателей поворота, расположенные на комбинации приборов. Кроме того, имеется предупреждающий сигнал об аварийном остатке топлива (обозначен на схеме как h29), указатели дальнего света (h30) и габаритов (H59).
26. H66-H69 — четыре маленькие лампочки для подсветки комбинации приборов.
27. К1 — реле включения стартера.
28. К3 — реле выбора режима работы электродвигателя стеклоочистителя.
29. К12 — прерыватель указателей поворота.
30. К13 — концевой выключатель сигнальной лампы включенного стояночного тормоза.
31. К16 — переключатель.
32. М1 — электродвигатель пуска двигателя (стартер).
33. М2 — электродвигатель привода вентилятора отопителя.
34. M4 — электродвигатель привода щеток стеклоочистителя.
35. М5 — привод насоса омывателя.
36. М20 — дополнительный электронасос для расширенной системы отопления (применяется на грузовых автомобилях и автобусах).Работает вместе с переключателем, обозначенным на схеме как S65.

37. М38 и М39 — электрические корректоры положения фар.
38. П1 — Комбинация приборов в составе спидометра (на схеме П2), тахометра (положение П3), вольтметра бортовой сети (на схеме П5), индикатора температуры жидкости в системе охлаждения (позиция P6) индикатор параметров давления в системе смазки (на схеме P7) и индикатор количества топлива в баке (позиция P8).
39. R1… R4 — резисторы шумоподавляющие в высоковольтных проводах.
40. R12 — сопротивление регулировки оборотов электродвигателя вентилятора отопителя.
41. S1 — включение зажигания (в замке).
42. S3 — выключатель дополнительного освещения дополнительного ряда сидений (для автомобилей с двойной кабиной).
43. S5 — выключатель аварийной световой сигнализации.
44. S6 — переключатель ступеней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
45. S9 — переключатель указателей поворота на рулевой колонке.
46. S12 — рычаг на рулевой колонке переключения режимов работы системы очистки стекол.
47. S13 — дистанционное отключение АКБ от бортовой сети.
48. S18 — выключатель нитей накала противотуманных фар, установленных в задних фонарях.
49. S29 — Концевой выключатель фонаря заднего хода.
50. S30 — Концевой выключатель контрольных ламп тормозной системы.
51. S36 — сигнализатор.
52. S39 — головной выключатель режимов работы наружного освещения.
53. S52 — выключить лампу стояночного тормоза.
54. S72 — управление режимами работы экономайзера.
55. У1 — магнитофон или радиоприемник.
56. Т1 — катушка зажигания.
57. V2 — транзисторный переключатель режимов работы системы зажигания.
58. Х1 — розетка для включения вилки переносной лампы.
59. Y3 — клапан с электромагнитной катушкой на карбюраторе.

Схема подключения Газель с форсункой

После рестайлинга в 2003 году произошли изменения в электросхеме Газели, связанные с применением новых устройств контроля и управления, а также расширением линейки силовых установок.Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь варианты (в зависимости от моторов, года выпуска и кузова).

Схема Газель с двигателем ЗМЗ 405 (соответствие Евро 2)

1. Б1 — измеритель данных для манометра масла.
2. В2 — электронный датчик включения сигнализации аварийного низкого давления масла.
3. В5 — механизм измерения уровня жидкости в бачке привода тормозов.
4. B7 — прибор для измерения температуры жидкости в системе охлаждения.Он работает совместно с сигнальной лампой, которая включается отдельным датчиком управления (на схеме B8).
5. B12 — датчик уровня топлива. На некоторых автомобилях (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
6. B46 — датчик для измерения скорости движения.
7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421).Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
8. D7 — дополнительный модуль управления антиблокировочной тормозной системой в тормозном приводе (почти не встречается на старых автомобилях).
9. D21 — блок переключателей для регулирования температуры и направления потока в системе отопления.
10. D27 — реостат для регулировки степени накаливания комбинированных ламп подсветки.
11. Е1 и Е2 — фары. Фары включают габариты (обозначены на схеме как H62 и H63), ближнего (лампы H98 и H99) и дальнего (лампы h200 и h201) света. В рестайлинговых фарах поворотники интегрированы в блок фары (лампы х202 и 103).
12. E9 и E10 — дополнительные боковые поворотники.
13. E16 — панель освещения водительского и пассажирского сидений.
14. E18 и E19 — дополнительные плафоны (используются только на фургонах). В автобусах используются три плафона — один по правому борту (E20) и два слева (E60 и 61). Управление освещением осуществляется переключателями, обозначенными S62 и S63.
15. E27 и E28 — задние комбинированные фонари.Фонари включают габариты (показаны на схеме как H76 и H77), противотуманные фары (положение H70 и H71), задний ход (лампы H72 и H73), тормозные огни (на схеме H74 и H75) и повороты (лампы H78 и H79).
16. E30 и E64 — система подсветки номера.
17. Е35 — лампа для освещения моторного отсека.
18. E59 — прикуриватель.
19. E63 — дополнительная крышка для освещения ступеньки раздвижной двери (на микроавтобусах и автобусах).
20. E65 — дополнительная лампа освещения второго ряда сидений (касается только грузовой и пассажирской версий).
21. E71 — ящик системы освещения на панели приборов.
22. F1-F4 — система зажигания (свечи).
23. F41 — блок предохранителей в моторном отсеке.
24. F42 и F43 — два блока предохранителей и реле в панели приборов.
25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
26. h2 и h3 — двухцветные рожки (низкий и высокий).
27. К1 — пуск стартера.
28. KZ — блок управления очисткой стекол.
29. К7 — реле звукового сигнала.
30. К12 — поворотник.
31. К13 — выключатель сигнализации стояночного тормоза.
32. К16 — дистанционный выключатель аккумуляторной батареи (касается только автобусов). Управление устройством осуществляется с помощью кнопки S13.
33. К40 — управление фарами.
34. М1 стартер.
35. M2, M4 и M8 — двигатели вентилятора отопителя, стеклоочистителя и насоса омывателя.
36. М8 — электронасос цепи дополнительного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Устанавливается совместно со вторым радиатором и на нем вентилятором, который приводится в движение двигателем М20.
37. М38 и М39 — электрические корректоры наклона фар. Они управляются регулятором S116.
38. М43 — электропривод крана главного подогревателя.
39. P2 — электронная комбинация приборов.
40. R12 и R13 — сопротивления переключения скоростей вентилятора основного и дополнительного отопителей.
41. S1 — активация пусковой системы и электронных устройств.
42. S3 — выключатель второго ряда дополнительного светильника (только грузопассажирский вариант).
43. S5 — сигнализация.
44. S6 — управление помпой и двигателем системы отопления.
45. S9 — переключатель режимов работы поворотников и фар.
46. S12 — выбор режимов работы дворника.
47. S29 — концевой выключатель фонарей заднего хода.
48. S30 — концевой выключатель педали тормоза.
49. S39 — выключатель света.
50. S52 — концевой выключатель рычага стояночного тормоза.
51. S54 — тест охранной сигнализации.
52. S60 — концевой выключатель освещения бардачка.
53. S62 и S63 — управление освещением салона автобуса.
54. S73 — переключатель скорости вентилятора дополнительного отопителя (автобусная и грузопассажирская Газель).
55. У — магнитола.

На карбюраторных машинах с двигателями ЗМЗ 402 и ЮМЗ 421 имеются дополнительные цепи:

• R1-R4 — система резисторов тушения свечей;
• D4 — система управления экономайзером карбюратора;
• B68 — датчик системы распределения импульсов зажигания;
• S72 — управление системой экономайзера;
• Т1 — стандартная катушка зажигания;
• V1 — регулятор уровня зарядного напряжения;
• В2 — переключатель на основе транзисторной схемы;
• YЗ — клапан экономайзера на карбюраторе;
• Y48 — муфта электромагнитная привода вентилятора (на детали машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Электросхема базового ГАЗ 3302-216 с двигателем ЮМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭБУ Газель Бизнес

1. Электромагнитный клапан улавливания паров бензина.
2. Датчик дроссельной заслонки.
3. Указатель температуры двигателя.
4. Муфта привода вентилятора.
5. Модуль контроля холостого хода.
6. Генератор.
7. Индикатор падения давления масла ниже аварийного уровня.
8. Общая катушка зажигания.
9. Свечи.
10. Измеритель давления и температуры воздуха на входе в фильтр.
11. Датчик положения распредвала.
12. Датчик положения коленчатого вала.
13. Разъем жгута проводов лямбда-зонда.
14. Лямбда-зонд.
15. Датчик неровностей дороги.
16. Датчик детонации.
17. Разъем жгута проводов форсунки.
18. Форсунки.

Ремонт цепи включения сцепления показан на видео с канала Garage AutoHlam.

Передняя проводка кабины прикреплена к жгуту ECM на разъемах.

Передний жгут

1. Фара.
2. Стартер.
3. Аккумулятор.
4. Монтажный блок для реле и предохранителей.
5. Генератор.
6. Фара.
7. Привод стеклоочистителя.
8. Блок жгута проводов стеклоочистителя.
9. Подсветка моторного отсека.
10. Клаксон низкий.
11. Насос омывателя.
12. Колодка первой жгута АБС.
13. Указатель уровня тормозной жидкости.
14. Колодка второго жгута системы АБС.
15. Управление стартером.
16. Клаксон высокий.
17. Клапан трубопровода подогревателя.
18. Блок жгута проводов привода крана.
19. Насос отопителя задний (автобусы и грузопассажирские автомобили).
20. Блок жгута ЭСУД.
21. Аналогично.
22. Аналогично.
23. Подключение заднего жгута проводов.
24. Аналогично.
25. Блок жгута приборной панели.
26. Аналогично.
27. Разъем контроллера управления двигателем.

Для панели приборов используется отдельный жгут проводов.

Электропроводка панели приборов Газель Бизнес, часть 1

Жгут правого рычага модуля рулевой колонки.

Заземление.

Левый разъем аудиосистемы.

Привод зеркала заднего вида на правой двери.

Жгут проводов этого зеркала.

Аналогично.

Подключение электропроводки к потолку кабины.

Жгут верхнего динамика.

Аналогично.

Система освещения ступеней двери.

Разъем нижнего жгута.

Вентилятор второго отопителя.

Сопротивление.

Концевой выключатель заднего хода.

Определитель скорости.

Концевой выключатель ручного тормоза.

Электроразъем на левой двери.

Разъем проводки зеркала на левой двери.

Привод зеркала заднего вида на левую дверь.

Подсветка справа.

Аналогично слева.

Лампы дополнительного освещения салона (автобус).

Аналогично.

Блок реле и предохранителей в панели приборов.

Регулятор обогрева зеркал.

Регулятор ближнего света.

Регулятор дальнего света.

Контроллер звукового сигнала.

Регулятор системы отопления.

Контроллер очистки стекла.

Резерв.

Блок предохранителей.

Контроллер освещения.

Контроллер системы микроклимата.

Электронная комбинация приборов.

Заслонки воздуховодов приточных к окнам, ступням водителя и пассажира.

Дефлектор приводов в панели.

Клапан центральный в канале микроклимата.

Заслонка рециркуляции.

Дополнительная розетка.

Прикуриватель.

Вентилятор системы микроклимата.

Регулятор скорости нагревателя.

Подсветка бардачка.

Концевой выключатель подсветки.

Освещение кабины.

Концевой выключатель на рычаге педали тормоза.

Радиоразъем №1.

Радиоразъем №2.

Запас.

Переходный соединительный жгут.

Жгут системы микроклимата.

Для машин с АБС доступен отдельный жгут.

Задний жгут проводов

1. Соединительный разъем.
2. Аналогично.
3. Забор топлива из бака.
4. Подключение проводки правого заднего фонаря.
5. То же для левого борта.
6. Фонарь правый.
7. Фонарь слева.
8. Подсветка вывески.

В случае установки дизельного двигателя Cummins на Газель, ремни моторного отсека и кабины немного меняются. Свечи накаливания устанавливаются вместо свечей зажигания для упрощения запуска двигателя при низких температурах. Кроме того, есть дополнительные цепи для педалей газа и дополнительный автономный отопитель.

Электросхема автомобиля ГАЗ 3110 не отличается особой сложностью, но может отличаться в зависимости от типа установленного двигателя. Схема ГАЗ 3110 несколько сложнее, так как оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Автомобили с другим жгутом проводов моторного отсека, а ДВС не имеет большого количества датчиков, установленных на 406-м двигателе.

Как и в любом автомобиле, на схеме подключения ГАЗ 3110 есть автомобильная разводка с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии. Источники энергии — генератор и аккумулятор, к потребителям относятся:

На нем установлен электронный спидометр. Следует отметить, что предыдущий спидометр оснащался механическим приводом (тросиком). Также, в отличие от 31029, 3110 имеет тахометр.

А вот на автомобиле ГАЗ новый прибор сразу без проблем работать не может, в связи с чем возникли разные проблемы со спидометром и тахометром.

Тахометр в первых моделях имел следующий недостаток — дрожала стрелка прибора, показывающая количество оборотов. В дальнейшем производитель довел устройство до ума, и владельцам первых автомобилей пришлось исправить недостатки своими руками — впаять в цепь тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Также надо сказать, что производители устройств для Волги были разные — производились они во Владимире и Риге.

Генератор

Генератор предназначен для выработки тока, необходимого для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя на Волге устанавливались разные генераторы. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, но у ДВС ЗМЗ 406 генераторы разные, да и токи они вырабатывают разные — от 72 до 120 Ампер. Основными производителями электрооборудования для Волги являются СтартВольт, Прамо, ЛКД, КАТЭК, Динамо.

Стартер

С помощью стартера запускается двигатель, и от того, насколько он хорош, будет идти машина или нет. Для двигателей 3110 доступны стартеры многих производителей, и они также различаются по мощности.

Похоже на стартер для автомобиля Волга 3110

Для ЗМЗ 402 существует множество типов пусковых устройств двигателя по мощности, но в основном они делятся на большие и маленькие. Маленький стартер имеет среднюю мощность около 1 кВт, большой — от 1.От 5 до 1,8 кВт. Также существует много разных производителей. Наиболее известны закваски марок БАТЭ (Республика Беларусь), КАТЭК, ЛКД, FENOX, ПРАМО, ЗМЗ КЕНО.

Сегодня автомобили Газели используются во многих отраслях современного бизнеса. Чтобы обеспечить работоспособность транспортного средства, необходимо обращать внимание не только на работоспособность основных узлов и агрегатов, но и. Из этого материала вы узнаете все, что нужно знать о проводке и ее неисправностях.

[Скрыть]

Признаки неисправностей

В автомобилях Газели 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес дизель:

1. Двигатель не запускается .Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо бизнес-дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 поврежден, либо вышел из строя один из агрегатов или механизмов автомобиля.
2. Двигатель автомобиля запускается, но электрооборудование работает с перебоями или с перебоями.

В случае, если в результате попытки запуска двигателя агрегат не запускается, но в двигатель поступает топливо, то, скорее всего, проблема кроется в электрооборудовании:

1. В случае, если автомобиль оснащен карбюратором, в первую очередь следует обратить внимание на диагностику высоковольтных кабелей и свечей.Кстати, довольно часто на старых автомобилях Газели с карбюратором на практике они доставляют неудобства водителю. Если высоковольтные кабели исчерпали свой ресурс, двигатель не будет работать правильно. Так что сначала проверьте их. Не лишним будет проверить исправность трамблера и катушки на Газели с карбюратором. Помимо высоковольтных проводов, можно провести диагностику принципиальной схемы в подкапотном пространстве.
2. В случае с инжектором ситуация немного иная.Конечно, высоковольтные провода тоже могут вызвать повреждение, но в первую очередь нужно обратить внимание на электрооборудование. В частности, вас интересует система управления двигателем. В том случае, если система управления форсунками не способна должным образом обрабатывать импульсы, поступающие от регулятора, то в результате она не сможет отдавать команды остальным узлам и механизмам. Соответственно начнутся перебои в работе двигателя.

Электропроводка моторного отсека

Как показывает практика, в большинстве автомобилей Газель бизнес класса дизель 402, 406, 2 405, 3302, 2705 евро и другие причины поломок бывают закисленные или сгоревшие контакты.В данном случае речь идет о контактах в замке зажигания. При неработающем замке зажигания или блоке в салоне автомобиля, по крайней мере, не будет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, дворников и т. Д.

Типы силовых агрегатов

Производителем бизнес-дизелей Газели 402, 405, 406, 2705, 3302 и других моделей является Горьковский автомобильный завод. .

Изначально при производстве и сборке транспортных средств использовались двигатели двух типов:

• карбюраторные двигатели производства УМЗ;
• Инжекторные и карбюраторные двигатели от ЗМЗ (Заволжский завод).

Суть данного подхода заключалась в модернизации и унификации силовых агрегатов для бизнес-дизелей моделей 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Конечно, в случае с грузовиками схема была переработана.

Для отдельных типов двигателей использовалась другая схема:

1. В автомобилях с форсункой двигателя внутреннего сгорания работа системы зажигания топливной смеси изначально была более сложной. Такие агрегаты оснащались электронными элементами зажигания, блоками управления впрыском.Конечно, в таких агрегатах немаловажную роль играет качество топлива.
2. Что касается карбюраторов, то такие варианты сегодня считаются более традиционными, но и у них есть определенные особенности. Конечно, схема подключения карбюраторных моторов отличается от инжекторных.

Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпуск версии под названием «бизнес-дизель». В случае с дизельным двигателем схема подключения также претерпела определенные изменения. В частности, такие транспортные средства стали оснащаться более мощным стартером, аккумулятором и генератором (видео М. БОРОДЫ).

Причины поломки

Если вы являетесь владельцем автомобиля Газель, то принципиальная электрическая схема вам пригодится в любом случае. Хотя бы для того, чтобы при необходимости можно было выявить определенные поломки, вызванные использованием некачественного топлива.

Причиной неработоспособности электроприборов могут быть экстремальные климатические условия:

1. К суровым климатическим условиям относятся суровые холода.С наступлением морозов нагрузка на электрическую цепь транспортного средства увеличивается, и тип мотора — карбюраторный или инжекторный — здесь значения не имеет. Нагрузки на электрооборудование особенно заметны при утреннем пуске мотора.
2. Независимо от времени года и типа двигателя внутреннего сгорания, у каждого водителя могут возникнуть перебои в работе системы впрыска. При использовании некачественного бензина или дизеля могут возникнуть неисправности системы зажигания горючей смеси. Чтобы избежать подобных проблем, необходимо использовать качественное топливо.
3. Автовладелец Газель может столкнуться с другими видами поломок и неисправностей. Это могут быть короткие замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызваны плохим качеством сборки или неправильным ремонтом автомобиля.

Мощность

Вывод один — на смену поспособствовало появление новых модификаций в семействах Газелей. Появление сбоев в работе электрической схемы может сказаться на работоспособности автомобиля.Поэтому время от времени необходимо проводить диагностику работоспособности электроприборов.

Видео «Ремонт электрики Газель»

Каждый автомобиль снабжен электрической схемой, на которой указаны все устройства и оборудование, используемые в автомобиле, а также схемы подключения. Работоспособность проводки очень важна для любого транспортного средства, так как ее повреждение может существенно усложнить эксплуатацию автомобиля. Какие элементы входят в электросхему Газели, какие неисправности для нее характерны? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Общая информация

Электросхема автомобиля ГАЗ с двигателем, карбюратором или форсункой состоит из множества компонентов.

И не важно, Газель это 402, 405, 406, 3302, 2705, Бизнес или Евро, в схеме электрооборудования будут следующие подсистемы:

1. Система зажигания. Этот блок состоит из разных компонентов, основными из которых являются распределительное устройство, свечи, а также те, которые передают заряд.Функциональность двигателя и его работа в принципе зависит от производительности этой системы.
2. Оптическая система. В него входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманными фарами.
3. Освещение в салоне автомобиля, в том числе на панели приборов.
4. Электронный (в зависимости от модели автомобиля).
5. Система стеклоочистителей, в которую входят электродвигатель и.
6. Топливная система, одним из основных компонентов которой является насос.
7. и генераторный агрегат.
8. Аудиосистема, если есть и т. Д.

Как определить неисправность?

При возникновении сбоев в работе оборудования в первую очередь необходимо проверить исправность предохранительных устройств. Если в электрической схеме происходит короткое замыкание или скачок напряжения, первыми выходят из строя предохранительные элементы, защищающие основные устройства и электрооборудование, подключенное к конкретной цепи. Поскольку визуальная проверка далеко не всегда эффективна, устранение неисправностей следует проводить с помощью тестера — мультиметра.

Процедура диагностики заключается в снятии предохранителей с сидений и дальнейшей проверке гнезд. Если вы определили вышедший из строя предохранитель, это не означает, что испытание можно завершить, так как короткое замыкание может произойти одновременно в нескольких цепях (автор видео — Денис Легостаев).

Если короткое замыкание происходит в проводке автомобиля с карбюратором или инжекторным двигателем, то нужно провести диагностику состояния цепей. Конечно, если бы все предохранители были целы.Перед диагностикой следует отключить землю; Вам понадобится тестер или контрольная лампа непосредственно для тестирования. При использовании лампы один из ее контактов должен быть подключен к цоколю, а другой — к центральному контакту.

Сама проверка проходит так:

• сначала следует установить ключ в замке зажигания в положение I;
• то нужно по очереди подключить щупы или лампы тестера к контактам в гнездах предохранителей;
• в том случае, если лампа не загорается, это свидетельствует об отсутствии коротких замыканий на тестируемом участке цепи, а если загорается, значит, короткое замыкание обнаружено.

Еще один важный момент — это диагностика целостности электрических цепей. В этом случае принцип поиска довольно прост — для диагностики понадобится тот же тестер (подойдет вольтметр или омметр) или лампа с проводами. Вам потребуется подключить один из контактов щупа к кузову автомобиля, а вторым контактом измерить мощность в точках соединения между собой и оборудованием.

Лучше начинать с середины цепи и сначала проверять легкодоступные участки.Кроме того, чтобы диагностировать обрыв цепи, следует понимать, что чаще всего повреждение цепи происходит в местах перегиба проводки. К тому же, как показывает практика, очень редко повреждаются провода в жгутах.

Еще одна поломка в электрической цепи — плохой контакт на соединениях; Лучше всего искать такую ​​неисправность при помощи тестера — вольтметра.

Существует два метода диагностики:

1. Один датчик тестера должен быть подключен к кузову автомобиля, а другой — к клемме подключения, измерение напряжения проводится в обоих направлениях.Учтите, что падение напряжения должно быть не более 0,5 вольт.
2. Следующий метод — подключить один провод к контакту на одном конце вилки, а другой — к контакту на другой стороне вилки. В том случае, если тестер показывает больше 0,5 вольт, это говорит о том, что следует почистить контакты на вилке (автор видео — телеканал МЗС).

Возможные проблемы с проводкой и способы их устранения

Какие неисправности наиболее характерны для электросхемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждена проводка.Если поломка несерьезная, то эту проблему можно решить дополнительной изоляцией цепи изолентой. В случае более значительного повреждения лучше заменить весь участок цепи.
2. Отказ предохранительного элемента. Неисправности такой схемы решаются заменой поврежденных устройств. Никогда не используйте самодельные проволочные или монетные предохранители, так как это может привести к возгоранию. Единственный раз, когда это возможно, — когда вышел из строя предохранитель, без которого машина не заведется, например та, которая отвечает за бензонасос, и вам нужно только ехать в ближайший магазин.
3. Плохой контакт оборудования с электросетью. В этом случае нужно провести диагностику, подробная инструкция представлена ​​выше. Если плохой контакт из-за окисления, то достаточно будет почистить разъем, а если будет прогорание контактов, то их, скорее всего, придется менять. При этом учтите, что нужно определить причину, по которой сгорел контакт.
4. Неисправности в системе зажигания. Например, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с распределителем и свечами зажигания.Также автовладелец может столкнуться с неисправностью высокого напряжения, в частности, речь идет о пробое изоляции. Такая проблема приведет к нестабильной работе силового агрегата в целом; это можно решить заменой проводов.
5. Отказ или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования автомобиля. Он состоит из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также необходимо следить за натяжением ремня генератора — он не должен быть перетянут или недостаточно натянут. Также не допускается повреждение ремня — при его наличии нужно подумать о скорейшей замене.

Какой двигатель лучше для «Газели»: сравнение и фото

При покупке коммерческого автомобиля важно обращать внимание не только на мощность и другие характеристики, но и на двигатель. «ГАЗель» — самый популярный легкий коммерческий автомобиль в России. Эта машина выпускалась серийно с 1994 года. За это время на ней установили другую силовую установку. О том, какой двигатель лучше «газели», и пойдет речь в нашей сегодняшней статье.

Разновидности силовых установок

Изначально эти машины ставили агрегаты от Заволжского моторного завода. Это цилиндры с линейным расположением. С 1994 по 2003 год устанавливался на «ГАЗель» двигатель 402 (карб). Что лучше выбрать — обсудим позже. С выпуском нового поколения «Газелей» (это 2003 год) линейка двигателей пополнилась еще одним силовым агрегатом. Это двигатель ЗМЗ-406. Спустя год в «ГАЗели» начали устанавливать более модернизированный агрегат, получивший Маркировка ЗМЗ-405. В чем особенности этих силовых агрегатов? Рассмотрим каждую из них отдельно.

ЗМЗ-402

Это бензиновый четырехцилиндровый двигатель с карбюраторной системой питания. Представляет собой доработанный вариант двигателя ЗМЗ-24Д, который устанавливался на «Волгу» еще в советское время. Двигатель развивает мощность в 100 лошадиных сил при рабочем объеме 2,44 литра. Двигатель имеет 2 клапана на цилиндр. Что говорят об этом моторе? Хозяева говорят, что этот двигатель тяжело переносит нагрузку.ЗМЗ-402 не предназначен для коммерческого транспорта. Легковой двигатель с низким крутящим моментом. Среди прочих недостатков владельцы отметили высокий риск перегрева. Из-за того, что двигатель постоянно находится под нагрузкой, грелся блок и голова. У мотора небольшой ресурс (около 150 тысяч километров). Также двигатель требует регулярной настройки и чистки карбюратора. Что касается плюсов, то ЗМЗ-402 отличается очень простой конструкцией и очень ремонтопригоден. Стоимость капитального ремонта двигателя ниже, чем у современных аналогов. По расходу топлива этот агрегат самый прожорливый. Тема стоимости 402-го мотора знакома автомобилистам еще со времен советской «Волги». Загруженная «ГАЗель» потребляет не менее 19 литров на 100 км пути. Зимой этот показатель может достигать 22. Использовать такую ​​технику целесообразно только при установке СУГ.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Впрочем, с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

ЗМЗ-406

Этот двигатель объемом 2,3 литра развивает мощность 145 лошадиных сил. Это новая линейка агрегатов с 16-ти клапанным механизмом газораспределения. Однако сроки по-прежнему остаются цепочкой. Мотор имеет карбюраторную систему питания, но имеет высокий крутящий момент, что так важно для коммерческого транспорта. Ключевые преимущества — более высокий ресурс и мощность. Какой двигатель лучше «газели»? Чтобы ответить на этот вопрос, следует выделить минусы 406-го мотора.Из недостатков в обзорах отмечают сложность синхронизации устройства. В первую очередь это натяжители цепи. Элемент с растянутым по времени до 100 тыс. Требует замены. Также в конструкции использована архаичная конструкция поршневых колец. Из-за этого была малагор и большой расход топлива. «ГАЗель» с таким двигателем расходует около 15-20 литров в зависимости от режима работы.

ЗМЗ-405

Это более совершенный агрегат, построенный на базе 406-го двигателя.Имеется более современный впрыск. При рабочем объеме 2,5 литра мощность составляет 152 лошадиные силы. Также была изменена конструкция и поршневой группы. Это сильно чувствуется при разгоне.
405-й мотор намного сильнее 406-го — говорят отзывы. Также у этого аппарата более умеренный «аппетит». На 100 км пути расходует от 16 до 18 литров топлива. Стоит учесть, что этот параметр может быть разным, поскольку «ГАЗель» имеет разную высоту кузова (парусность) и может перевозить грузы разного тоннажа.

Изменено?

Отвечая на вопрос, какой двигатель лучше всего ставить на «ГАЗель», необходимо рассмотреть технические доработки этого агрегата. В этот двигатель были внесены небольшие конструктивные изменения. Так, инженеры модифицировали головное устройство, исключив каналы системы холостого хода. Уменьшенная масса ГБЦ на 1,3 кг. Если на 406-м двигателе использовалась безасбестовая прокладка ГБЦ, то на 405-м — двухслойная металлическая деталь. Обеспечивает лучшую герметизацию каналов системы охлаждения, смазочных материалов и газовых стыков.Таким образом, инженерам удалось добиться наилучшей герметизации критических участков. Кстати, этот мотор стал первым в линейке, формально отвечающим требованиям «Евро-3».

Что?

Итак, какой двигатель лучше — 402 или 406? «ГАЗель» оснащена первым двигателем, очень мало набирает обороты и тяжело переносит нагрузку. Из-за этого мотор перегревается и расходует масло. Какой двигатель лучше «газели»? Что касается 406-го, то это альтернатива между 402 и 405-М.Стоимость «Газели» двигателя ниже, чем с инжекторной сборкой. В этом 406-м моторе современный 16-клапанный механизм ГРМ и огромный потенциал для тюнинга. При желании есть возможность форсировать, заменив поршневую. в Ульяновске. Главный недостаток этого мото-карбюратора. Их настройкой занимается очень мало профессионалов. Но карбюратор требует постоянного обслуживания и регулировки. Если задуматься, какой двигатель лучше — 405 или 406 ‘газели «явный лидер будет ЗМЗ-405. Этот двигатель лишен предыдущих неисправностей и требует небольшого обслуживания, так как имеет встроенную функцию. Есть у этого мотора меньший расход топлива и высокий крутящий момент. 405-й мотор не перегревается при условии своевременной замены антифриза и имеет высокий ресурс. Практика показывает, что этот двигатель «выхаживают» до капремонта 300 тысяч километров. Однако стоимость «Газелей» этого мотора намного выше. Это, пожалуй, единственный недостаток этого двигателя. В остальном ЗМЗ-405 является лидером в линейке бензиновых агрегатов.Если возникает вопрос, какой двигатель лучше поставить на «ГАЗель», то однозначно 405-й. Это самый надежный и крепкий силовой агрегат, который когда-либо устанавливался на эти автомобили.

Вот и разобрались, какой двигатель лучше «газели».

Описание, модификации и неисправности. Отличительные преимущества японского двигателя от «родного»

.

Двигатель ЗМЗ-406 и модификации, серийно выпускаемые в промышленном производстве. С 1996 года ОАО «ЗМЗ» проектировалось для установки на легковые автомобили ГАЗ-31105, ГАЗ-3102 и «».Двигатель требует профессионального обслуживания в связи со сложной системой топлива и электронной системой управления.

Характеристики двигателя ЗМЗ-406 2.3 16В Волга, Газель, Соболь

Параметр	Значение
Конфигурация	Л.
Количество цилиндров	4
Объем, л.	2 280
Диаметр цилиндра, мм	92
Ход поршня, мм	86
Степень сжатия	9,3
Количество клапанов на цилиндре	4 (2 впускных; 2 выпуска)
Газораспределительный механизм	Dohc.
Порядок цилиндров	1-3-4-2
Мощность двигателя номинальная / при частоте вращения коленчатого вала	106,6 кВт — (145 л. с.) / 5200 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала	200,9 Н М / 4500 об / мин
Система подачи	распределенный впрыск с микропроцессорным управлением
Рекомендуемое минимальное октановое число бензина	92
Экологические нормы	Евро 0.
Масса, кг	192

Конструкция

Четырехтактный двигатель с электронным впрыском топлива и системой управления зажиганием, с линейным расположением цилиндров и поршней, вращающих один общий коленчатый вал, с верхним расположением двух распределительных валов. Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией. Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров ЗМЗ-406 отлит из серого чугуна.На верхней плоскости блока цилиндров двигателя ЗМЗ-406 имеется десять резьбовых отверстий М14х1,5 для крепления ГБЦ. Внизу блока ЗМЗ-406 пять опор родных подшипников коленвала.

При ремонте цилиндров предусмотрено два ремонтных размера: 1-й и 2-й. Поршни и поршневые кольца выпускаются с одинаковыми ремонтными размерами.

Коленчатый вал

Коленчатый вал отлит из высокопрочного чугуна RF60 (более прочный по сравнению с HP50), имеет штатную конструкцию и восемь противовесов (по два противовеса на каждый кривошип для лучшей разгрузки от центробежных сил и изгибающих моментов).

Поршень

Параметр	Значение
Диаметр, мм.	92,0
Высота сжатия, мм	38,0
Объем внутренней ниши, сс	2,66
Масса, г.	431

Поршни по внешнему диаметру юбки и цилиндры по внутреннему диаметру разделены на две размерные группы (1-я и 2-я).Пальчик поршневой плавающий, внешний диаметр пальца 22 мм, длина 64 мм. Весь палец 121 г.

Вопрос о покупке двигателя Газель 2.5 ЗМЗ-20ZLT обычно возникает, если ремонт старого стоит очень дорого, или просто не найти запчастей для его ремонта. Если покупать и устанавливать на Газель 2.5 ЗМЗ-20ZLT точно такой же двигатель, который стоял до этого, то никакой специальной регистрации в ГИБДД не потребуется. Регистрация двигателя при замене требуется только в том случае, если установлена ​​модель двигателя, отличная от той, которая стояла у производителя (например, с большим объемом).

Какие варианты двигателей можно купить:

Контрактный двигатель Газель 2.5 ЗМЗ-20ZLT — Юридически снятый с автомобиля аналогичной марки и того же производителя, имеющий такие же характеристики, как и двигатель вашего автомобиля. Причин снятия двигателя с автомобиля может быть много, например, авария, в которой восстановлению машина не подвергается, а мотор уцелел, списать машину или разобрать ее на части. Все контрактные двигатели продаются без пробега в России И состояние у них лучшее, по сравнению с аналогичным двигателем, который работал в наших условиях.
Закупаем контрактные двигатели у аварийных автомобилей с небольшим пробегом и еще очень большим ресурсом. Оборудован только оригинальными деталями. Так как за рубежом производить разборку мотора экономически не выгодно. После покупки и установки контрактного двигателя у вас есть старый, который можно продать. В продаже варианты с «голым» двигателем или с навесным оборудованием.
Гарантия на такие двигатели от 14 дней до 6 месяцев.

Парк

в 1,2 миллиона единиц обеспечивает «Газели» звание самого распространенного коммерческого автомобиля в России.Как видно из таблиц аналитического агентства Автостат, в модификациях семейства ГАЗ-3302 преобладают шасси и бортовой. Цельнометаллические фургоны и автобусы вместе взятые — в 1,6 раза меньше, и в этом принципиальное отличие «Газели» от малотоннажных автомобилей зарубежных фирм, которым свойственно противоположное соотношение. Отечественная машина недорогая, толерантная к перегрузкам и поэтому практически не альтернатива в сфере малого бизнеса. Большая часть «Газелей» с огромными пустыми «будками» на шасси не принадлежит перевозчикам, а обслуживает торговые точки их владельцев — мелких предпринимателей.Учитывая, что значительная часть представленных на вторичном рынке экземпляров эксплуатировалась с перегрузкой, иногда почти двукратной, поиск машины в хорошем техническом состоянии занимает много времени: слишком велик процент отсева. Делать какие-либо практические выводы из схем по годам и регионам в данном случае нет смысла — «Газелей» много везде и разных. Исключение составляют «правши» Дальневосточного округа, где они не востребованы. Если стоит цель найти автомобиль в версии «Бизнес» с импортными комплектующими и не старше 2010 года, то больше шансов выбрать подходящий вариант в крупных городах Центрального и Приволжского федеральных округов.

«Десятилетняя« Газель »

« Десятилетняя Газель — фигня », говорят траты. Иногда — буквально

Модификации

Оставим дорестайлинг« Газель »с московскими фарами 1986 года. , с московскими фарами 1986 года — такие старинные машины обычно уже не подходят для интенсивной эксплуатации и требуют неадекватных вложений.И еще модель 2003 года, которая уже избавилась от мотора ЗМЗ-402, с кабиной современной конструкции, пригодной для установки почти любой 4-х цилиндровый двигатель с разнообразным навесным оборудованием.Хотя в целом весь модельный ряд «Газели» остался прежним. Базовая — ГАЗ-3302 грузоподъемностью 1500 кг, с 3-местной кабиной и бортовым кузовом от трех до двух метров. Гораздо реже встречается семиместный газовый В-33023 с собственным названием «Газель-фермер». На таком же шасси с колесной базой 2900 мм выпускалось семейство цельноклепных фургонов ГАЗ-2705 — как с однорядным, так и с двухрядным (Combi) пассажирским отделением. В первом случае грузоподъемность составляет 1350 кг при объеме кузова 10.5 м 3, а во втором — 1100 кг на 5,8 м 3. Малогабаритные варианты с высокой пластиковой крышей вмещают до 11 м 3. На базе цельнометаллического фургона 8-местные микроавтобусы ГАЗ-3221 и Собраны 13-местные маршрутные такси ГАЗ-32213.

За год до рестайлинга завод освоил шасси с увеличенной до 3500 мм базой. Цельнометаллического кузова под него, как и на множество инородных меньшинств, не создать — есть только бортовая версия. Причем задняя све, а внутренняя длина грузовой платформы составляла 4166 мм, то есть 1.На 1 м больше обычной «Газели». И, конечно же, примерно столько же длиннее получается на растянутом Special Chassis. Более того, фирмы-надстройки получили формальное разрешение на дальнейшее удлинение рамы — известны варианты базы на 4000 и даже 5000 мм. Длина таких «рулежных» грузовиков иногда превышает 8 метров.

Конструкция ходовой части нашего малотоннада не характерна для зарубежных одноклассников простотой — неразрезные мосты с рессорной подвеской, рулевое управление с упором, кулаки шарнирные на сваях.Редкая особенность 5-ступенчатой ​​КП — наличие синхронизатора задней передачи. Механизм правил — типа «винт шариковая гайка». Именно он обеспечил удобство управления без всякого усилителя, но за счет семи оборотов от упора до упора. Угол поворота управляемых колес составляет почти 45 градусов, что позволяет 5,5-метровой машине разворачиваться с таким же радиусом, что и 5-метровый пассажир. После рестайлинга в 2003 году Гур того же борисовского завода «АвтогидроСилитель» начали ставить на участок того же борисовского завода, который с самого начала поставлял обычные рулевые механизмы.

Для всех модификаций доступны полноприводные шасси. Трансмиссия была задумана по последним веяниям тогдашней автомобильной моды: постоянный привод всех колес через межосевой дифференциал с возможностью его блокировки плюс уменьшенный ряд в раздаточной коробке. Куда хуже была реализация задуманного в Metal: раздача была сделана без разбивки на КП Картер, без прямого доступа к задней оси. Итак, дело дошло до «граблей», установленных у стен сарая создателями «Нивы».В переднем мосту «Газель» 4х4 вместо ШВП на шарнирах вместо шаровых опор оказались петли. Как и следовало ожидать, обилие шестерен, карданных валов и всевозможных шарниров автомобиль оказался мало пригодным для быстрой, экономичной и комфортной езды по асфальту. Судя по статистике продаж, желающих терпеть вибрацию, вой разобрать и аккумулятор руля в поворотах не так много. Пугает покупателей и то, что детали полноприводной трансмиссии не будут дорогими, они дорогие и найти их сложно.Кроме того, передняя передняя часть лишает «Газель» одного из достоинств — возможности разворачиваться «на пятне», радиус поворота значительно увеличивается — с 5,5 до 7,5 метров.

Модернизация 2003 года принесла проблемы. Например, некоторые перевозчики до сих пор хвалят старое рулевое колесо без усилителя — даже если приходится долго крутить гидроцилиндр с реверсом, но нет луж масла, которое находится в крыле от Борисова Гура. Получилось повышение эффективности системы отопления и снижение ее надежности — у внедренного электрокрана, в отличие от предыдущего с обычным черепом, не было ни единого шанса безотказно работать — такие перегибы возможны только в Японские или немецкие спектакли.И все же в однорядной кабине проблема с вентиляцией не устранена — задняя стенка закрывается плотно, а капот есть, только когда открывается дверное окно. Все пластиковые детали окон тоже разваливаются, заставляя водителей вставлять стакеник в дверь, не задерживают манжету жидкостью оба цилиндра привода сцепления. В 2004 году автобусы стали оснащать тормозами Bosch ABS («Маршрутки» — обязательно), а в 2006 году все «Газели» получили зеркала под цвет кузова со встроенными повторяющимися точками поворота.В этом же году была нарушена технология изготовления балки заднего моста — после пробега 20-100 тысяч км она начала ломаться на участке между подшипниками ступицы. На машинах 2007 года аварии случаются все чаще, а для собранных в 2008 году стали настоящей эпидемией, разразившейся в 2009-2010 годах. При поломке балка, заднее колесо обычно уходит широким на полметра от машины — хорошо, если водитель успеет, повесившись, остановиться до того, как полуось полностью выйдет из моста… и машина остаётся без задних тормозов! Отзывов обо всех Газелях 2008 года на упреждающую замену «чулок», конечно, не было (как говорится, не в Германии мы живем), у официальных дилеров бесплатно меняют только битые балки. Газ гарантирует, что причина неисправности обнаружена и устранена.

В феврале 2010 года завод презентовал «Газель-Бизнес». Это была вторая серьезная модернизация модели. Автомобиль оснащался узлами и деталями солидных зарубежных фирм. Как ни странно, на цене это сказалось незначительно, а потому постепенно сворачивалась сборка прежней версии «Газели» — с отечественными комплектующими, получившая теперь название «Классика».Из нововведений, радикально улучшивших качество и управляемость автомобиля: главный тормозной цилиндр с вакуумным усилителем BOSCH и оба цилиндра гидроцилиндра сцепления SAHS. У них теперь общий бачок для тормозной жидкости, и мучения с нахождением ее в бачке цилиндра сцепления, находящемся под панелью кабины, остались в прошлом. Конечно не протекает, по отзывам владельцев, ГУР прекрасно работает в известной компании ZF. Видимо, реже придется перебирать сигнальные узлы переднего моста: появились надежные уплотнители, удерживающие смазку в сочленениях балок и поворотных кулаков. К «деловому» КП с немецкими синхронизаторами, шведскими подшипниками и чешскими сальниками претензий нет. Не гудят и не текут задние мосты — там тоже чешская тишина Рубена, а шестерни главной передачи отшлифованы новой техникой. Не всем перевозчикам понравился дизайн морды на «бизнес» — совмещение бампера с решеткой радиатора усложняет некоторые ремонтные работы и увеличивает затраты при замене повреждений, поврежденных в ДТП.

Мнение

Виктор Петухов, заместитель генерального директора ГУП

Автокомбинат «Мосавтосантранс» в нашем парке составляет около 1300 автомобилей «Газели» — в основном это машины скорой помощи с заводским индексом ГАЗ-32214.Также есть несколько цельнометаллических фургонов ГАЗ-2705 и 8-местные микроавтобусы ГАЗ-3121. Весь ремонт потом проводим в собственных автомастерских. Авто держат в эксплуатации не более 6 лет, потом списывают, причем не на продажу в регионы, как у большинства перевозчиков, а на яму. Таким образом, самые старые работающие на наших линиях экземпляры — 2005 года выпуска, последние — 2010 года. Большинство машин эксплуатируются в круглосуточном режиме с четырьмя сменными драйверами, ежемесячный пробег достигает 10 тыс. Км, а к моменту списания — около 500 тыс. км.Практически каждая «Газель» успевает пережить кузовные работы — после 3-4 лет эксплуатации необходимо менять нижнюю половину боковых панелей. Причина — скопление влаги в местах подгонки порогов и впоследствии — сквозная коррозия. Примерно в то же время тоже за весь шестилетний срок службы автомобиля — путем капремонта двигателя. Моторы отдают предпочтение Valvian — последние два года завод ставит их на скорую помощь только по специальному заказу. Ульяновские двигатели не устраивают архаичная конструкция конструкции, большая ее сложность и склонность к перегревам, но около полусотни машин с агрегатами УМЗ-4216 у нас тоже есть в парке.Вы не планируете заказывать газели cummins, которые недавно побывали в серии с дизелем. Специфика скорой помощи — полеты на коротком плече, мешающие парковке в режиме ожидания с выключенным двигателем или на холостом ходу. Зимой в таких условиях дизель не успевает прогреться до нужной температуры, что влечет за собой его ускоренный износ. Но главное в салоне и салоне холодно, и без установки автономного отопителя машина становится практически непригодной для перевозки больных и пострадавших.

Опыт эксплуатации «Газели», накопленный за 17 лет, позволяет нам покупать и держать на складе ходовые запчасти, но нестабильность их качества в разные годы не позволяет предполагать, что в будущем и с каким пробегом будут потерпеть поражение. Например, раньше особых проблем со сцеплением не было, но в последние пару лет 95% автомобилей вынуждены менять его практически первым способом. Причина — перекос диска насоса при нагреве «Корзины». В пробке несколько минут движения, и сцепление начинает не отключаться полностью, то есть «ведет», что чревато преждевременным выходом из строя элементов коробки передач.Приходится менять узел на брендовый. Ставим Sachs или LUK — и проблема исчезает. В приводе сцепления требуется регулярная замена обоих цилиндров — основного и рабочего. На «Волге» они мало прослужили — в то время, когда «Газели» не было, а сегодня, с изношенным заводским оборудованием, они стали еще менее долговечными. Уже несколько лет мы не можем подобрать импортный аналог ролика натяжения ремня генератора — отечественный подшипник тоже можно отнести к «расходникам».Но в целом моторы ЗМЗ надежны — большинство агрегатов работают стабильно от чего-то до без сбоев. Масло топливное только синтетическое, поэтому коленчатый вал при капремонте, как правило, шлифовки не требует — за исключением поверхности под задним сальником после редукционной наплавки. Фактически капитальный ремонт ограничивается расточным блоком и заменой поршневой группы. Единственная деталь в двигателе, требующая замены между ремонтами, — это цепь привода ГРМ. Обслуживает около 100 тыс. Км и выбирается с нарастающей шумностью.

В коробке передач слабое место — силиконовый полый корпус рычага переключения. Появившаяся подсветка трансмиссии грозит серьезным ремонтом, поэтому заменять корпус на новый необходимо своевременно. Долговечность других основных узлов «Газели» — редуктора заднего моста, рулевого механизма с гидроагентом — зависит от конкретного случая. Как правило, если с агрегатом после первых 10 тысяч км пробега все в порядке, он может служить до списания машины.В другом дефекты выскакивают сразу и впоследствии проявляют себя регулярно после ремонта, так как качество деталей, поставляемых в запчастях и устанавливаемых на замену «родным», обычно невысокое. В частности, утечка жидкости или просто отказ от работы в домашнем гуре может случиться при обкатке новой машины, но ни одного такого случая с усилителем ZF (у нас в парке уже есть несколько «Газель-Бизнес», где такие установлены ) пока не исправлены.

Ходовая часть требует ремонта нечасто: каждые 100-150 тыс. Км ругались приседания переднего моста, периодически заменяя требуемые рессоры.Неудобно, что завод не поставляет их в сборе запчастей с сайлентблоками — приходится тратить время на прессование. Для небольшого перевозчика или торговца, не имеющего специального пресса, замена пружины в гаражных условиях очень проблематична.

Блок цилиндров ЗМЗ-405 служит для расточки 200-300 тыс. Км …

Блок цилиндров ЗМЗ-405 служит для расточки 200-300 тыс. Км …

А теперь о хронологии использования двигателей на Почтовое отслеживание «Газель».2,3-литровый ЗМЗ-4063 мощностью 98 л. с., еще с карбюратором, поставить «до упора», то есть до конца 2007 года. Только закон о нормах Евро-2 заставил окончательно отправить архаичный узел в отставку, до глубины души , огорчив покупателей категории «деды». Инжекторный ЗМЗ-40522 пошел в серию еще в 2002 году, и стоило того, стоило не только из-за страстного желания никогда не увидеть «ленцаровский» карбюратор К-151 (особенно в кастрюле с ацетоном), главное — этот двигатель был увеличен до 2.Рабочий объем 5 литров (диаметр поршня увеличился с 92 до 95,5 мм) и мощность 143 литра. от. Современный приводной двигатель ЗМЗ-40524 пошел с января 2008 года после введения норм Евро-3, для соблюдения которых он «придуман» до 124 л. от. Внимание! По давней советской традиции завод ЗМЗ до сих пор указывает «брутто» значение измеряемой мощности под невыносимый рев мотора без глушителя — оно может быть выше «чистого», иногда 20 литров. от. Также нас интересует использование двигателя исключительно автомобильным, а не вообще, поэтому доверяйте только газовой характеристике.

На автомобили, отгружаемые дилерами, он ставил двигатели Valvian примерно с середины 2009 года — сегодня они устанавливаются только под заказ. Дело в том, что по превратностям судьбы ГАЗ и УАЗ сменили поставщики двигателей, и главным двигателем для полуторки стал уже не Заволжский, а менее надежный Ульяновский, что правда, и вдвое дешевле. .Но подавляющее большинство автомобилей, представленных на вторичном рынке, было выпущено во время партнерства компании РУСАЛ с владельцем ЗМЗ — компании Sollers. Около 92% «Газелей» тогда было спроектировано с конвейера с ДВИГАТЕЛЕМ ЗМЗ-40522, а в огромных количествах — более 150 тысяч в год. Сегодня автомобили с головным двигателем доступны только при посредничестве ряда нижегородских фирм (цена увеличивается примерно на 80 тыс. Руб.) Или при заказе автомобиля у надстройки кузова.То есть покупателю нового грузовика, пожелавшему двигатель от ЗМЗ, незачем брать машину с навязанным Ульяновским и после замены хранить снятый агрегат в гараже «на всякий случай». Производитель «Будки» сам купит шасси на Газе без мотора, поставит двигатель, кузов, выбранный заказчиком, кузов и запишет свой VIN номер в чистую форму ПТС. При этом двухлетняя (при пробеге до 100 000 км) гарантия на мотор и его обслуживание в авторизованных сервисных центрах предоставляет ЗМЗ.Такая же гарантия будет, если просто купишь моторчик взамен изношенного Ульяновского.

Кстати, большинство перевозчиков в данном случае не думают о 143-сильном ЗМЗ-40522 за 100 тысяч рублей. Владельцы «Газели» уважают волжские двигатели, особенно «четыреста пятых», за прорабатываемые до капремонта 200–300 тысяч квадратных метров и отсутствие сервисного обслуживания — никаких протяжек, регулировки клапанов и прочего отвлекающего от работы. перевозка грузов из вагона. Раз в три-четыре года меняют цепи ГРМ (верхние можно чаще), а так — только масло с фильтрами.Единственное условие — не экономить на масле: гидрохлориты и гидрохлорианы «Бодхагу» плохо переносят. Сегодня завод рекомендует масло класса качества SL — как правило, «синтетическое». С 2003 года на ЗМЗ вместо быстрой шлифовки пластиковых колодок стали ставить планки натяжителей цепей ГРМ. Такая конструкция надежнее, но подшипники звездочек, как ранее башмаки и натяжители, тоже дождались эпической ротации приоритетных поставщиков. Сравнение цен на детали привода GDM показывает, что на двигателях объемом 2,3 литра иногда бывает выгоднее заменить весь комплект изношенных деталей натяжителя на «башмак» — это намного дешевле, чем «астерополия».Но со звездочками проблем меньше.

«Газовая группа»

Вадим Сорокин, Директор Дивизиона «Легкие коммерческие и легковые автомобили» «Газовые группы»

Семейство легких коммерческих автомобилей ГАЗ было существенно обновлено в начале 2010 года. Практически все детали и узлы, до работы или на долговечность которых были претензии, модернизированы или полностью заменены на импортные. На новой «Газель Бизнес» установлены свечи зажигания, моторчик стеклоочистителя, вакуумный усилитель тормозов с главным цилиндром марки Bosch; Радиатор охлаждения — T-RAD; Поддержка двигателя — ANVIS. В коробке передач применены синхронизаторы Hoerbiger, подшипники SKF. Карданный вал — Tirsan Kardan, манжета заднего моста — SIMRIT; Амортизаторы подвески, сцепление и его привод — марка SACHS; Рулевой механизм с гидросистемой и помпой — ZF.

Проведенная модернизация позволила увеличить гарантийный пробег автомобиля в целом с 60 до 80 тыс. Км, а также по основным узлам — двигателю, коробке передач, сцеплению и его приводу, ведущей трансмиссии, задней оси, тормозному воску. усилитель и главный тормозной цилиндр, рулевой механизм и насос ГУР — даже до 100 тыс. км.Ресурс модернизированных производителей автомобиля сейчас составляет 300 тыс. Км. вместо прежних 250 тыс. Интервал между ними — от 10 до 15 тысяч км, снизился количество операций и сложность обслуживания. Всего более 20 систем усовершенствовали подготовку «Газель-Бизнес».

Выпуск «Газель-Бизнес» стал важной вехой, но на этом апгрейды не закончились. Постоянно взаимодействуем с клиентами, проводим тесты в режиме 24/7. Внесение изменений и улучшение автомобиля продолжается непрерывно.Важное нововведение 2011 года — создание множества опций. С марта четырехканальная (т.е. независимая для каждого колеса) АБС Bosch, ранее (с 2005 г.), была доступна на шасси, бортовых автомобилях и цельнометаллических фургонах. С августа началась установка кондиционеров. В сентябре появятся опции Suite, включающие радиоуправление на рулевом колесе, электрические стеклоподъемники, противотуманные фары и электрические зеркала.

Проделана большая работа по усилению антикоррозийной защиты автомобиля.Внедрена двухсторонняя оцинковка 47 частей основания, подверженных наибольшему коррозионному воздействию, усовершенствована технология грунтования и нанесения катофанезного покрытия, в том числе на поверхность скрытых полостей. Мощность почвы увеличилась в 2 раза. Основание кузова и основание грузовой платформы теперь подвергаются одноразовой грунтовке, а при сборке каркаса сварка, в местах которой неизбежно возникали очаги коррозии, заменяется заклепками. Фактически это означает, что кузов на бортовой «Газели» перестал ржаветь.Ульяновский моторный завод модернизировал двигатель УМП-4216 — на нем вместо пары клиновых ремней привода вспомогательных агрегатов применила одна поликлиника — именно он сделал возможную установку кондиционера. Среди изменений 2011 года — усиление коробки передач для дизельных модификаций и крепление двойной кабины на модификациях «Фермер». Полностью переделан салон маршрутного микроавтобуса, появились новые кресла, полы, подголовники, поручни, инерционные ремни безопасности. Кроме того, улучшена конструкция стояночного тормоза, введены оцинкованные петли задних дверей нового дизайна и сделано много других улучшений.В ближайших планах — изменение конструкции полного привода и начало серийной установки газового напольного оборудования на цельнометаллические фургоны и микроавтобусы — пока ГБО серийно устанавливается только на бортовые автомобили и шасси.

Главное новшество этого года — начало общероссийских продаж автомобилей с дизельным двигателем Cummins. Особое внимание было уделено развитию сервиса. Газовая политика предусматривает, что на продажу поступают только те дилерские центры, которые полностью соответствуют требованиям по их обслуживанию.Газ организует обучение и аттестацию специалистов, контроль за соблюдением требований, а дилеры должны вкладывать средства в оснащение своих сервисных подразделений необходимым оборудованием и программным обеспечением. Поэтому изначально право продавать машины с двигателем Cummins получили только 7 дилерских центров. Система индивидуального обслуживания, запасные части и расходные материалы. На этом этапе были случаи, когда покупатели перегоняли купленные автомобили в другие регионы, а затем обращались за сервисом в центры, где не было необходимого оборудования и сертифицированных специалистов.С начала 2011 года продажи автомобилей с Cummins начались в большинстве регионов России, программа присоединяется к новым центрам. Мы до сих пор уделяем сервису этих модификаций повышенное внимание. Доступность услуги — один из ключевых факторов успеха на рынке коммерческих перевозок. В настоящее время 86 военнослужащих имеют право проводить техническое обслуживание двигателей Cummins в России, еще ряд центров находятся в процессе сертификации, закупки сервисного инструмента и диагностического оборудования. Каждый центр оснащен набором фирменного специального инструмента, диагностической программой Insite, имеет доступ к Интернет-каталогу QSOL (QuickServe Online).

Cummins передала «Группе ГАЗ» право обучать автомобилистов и инспекторов по обслуживанию и ремонту двигателей Cummins ISF 2.8 / 3.8 в Российской Федерации и СНГ. Учебно-производственный центр ГАЗ прошел полную стандартизацию и сертификацию согласно требованиям Cummins. Обучено и сертифицировано более 280 специалистов, ежемесячно проводятся новые тренинги. Если говорить в целом, то сегодня в России сертифицировано 144 газовых центра в 84 городах, 30 на Украине, 15 в Беларуси и 14 в Казахстане.

Эксплуатационные испытания показали, что цельнометаллический вагон ГАЗ-2705 с полной массой двигателя UMW-4216 в городском режиме показал расход 17,1 л / 100 км при умеренной скорости 22 км / ч, а при переезде за город — 15,5 л / 100 км при 80 км / ч. Сниженный расход, во-первых, избегая режимов движения с полностью открытой дроссельной заслонкой, а во-вторых, не загружая машину сверх нормы. Оборудование Mascarlonal позволит существенно снизить стоимость эксплуатации: авианосец с большими годовыми пробегами имеет смысл изначально приобретать выпускаемую на конвейере газозамещающую модификацию с двигателем UMP-42167 и оборудованием итальянской компании OMVL.Перегрев двигателя УДМ-4216 на «Газель-Бизнес» встречался в очень ограниченном количестве случаев (по нашим оценкам — менее 1% автомобилей) в тяжелых температурных условиях городских пробок. Причина заключалась в прохождении нагретого воздухом воздуха в зазоре между корпусом и радиатором и последующем всасывании в радиатор. Для устранения этого явления с начала 2011 года был введен новый радиатор с большим шагом пластин и изменена программа управления двигателем.На всех автомобилях, где выявлен перегрев, в сервисных центрах устанавливают замененный радиатор и перепрошивают блок управления, после чего проблема устраняется.

С 1998 по 2008 годы на ГАЗель ставили лицензионный австрийский дизель Steyr (выпускался в Нижнем Новгороде под маркой ГАЗ-560) — Машины ходили в основном на экспорт. На большинстве продаваемых у нас родные моторы давно сняты с машин и из-за невозможности капремонта используются как ступеньки в земле или просто отражают изнутри заборы автобаза.Дело в том, что совмещенный с головкой австрийский мотор блок цилиндров может быть переполнен только с применением спецтехники. Конечно, это в Австрии и на Газе, но на Чугуевском такого нет. Но даже неквалифицированный ремонт «Стейры» надолго затянулся и составил цену нового ульяновского мотора. Словом, увидев анонс «Дизель ГАЗ-560», переходите к следующему … Газели с другими двигателями иностранного производства долгое время были мелкосерийной, а чаще даже штучной экзотикой от переоборудования фирм.Но в 2003 году на обновленную модель установили 2,8-литровый 106-сильный дизель, сам газ, правда, его ограничили партией в 120 машин «для изучения спроса». Изучал. Спрос перевозчиков, согласный заплатить «две цены», оказался ориентированным на автомобили целиком европейского производства, а не на единицы. И контракт с IVECO не продлили.

Заключение

Олег Уланов, начальник конструкторского отдела главного конструктора Ульяновского моторного завода

В целях повышения технического уровня, надежности и снижения материалоемкости конструкции двигателя УМЗ с начала 2010 г. до В июле 2011 года реализовано 46 конструктивных нововведений с изменением технологического процесса.Основные из них — поликлинический привод агрегатов с компрессором кондиционера, прокладка основных частей двигателя модифицированной конструкции, гарантирующая отсутствие намерения моторного масла при длительной эксплуатации. Новые поршневые пальцы немецкой компании MAHLE и поршень с оптимизированными геометрическими параметрами увеличивают ресурс цилиндро-поршневой группы. Используемые на данный момент в комплектации двигателя пружинные зажимы компании Norma полностью исключают протечки. Распределительный вал измененной конструкции позволил существенно минимизировать эксплуатационный расход топлива и стабилизировать частоту вращения на холостом ходу. Новое сцепление марки Sachs обеспечивает плавность хода автомобиля в начале движения и в переходных режимах. Свечи Bosch и новая катушка зажигания гарантируют стабильность системы зажигания и равномерность работы двигателя, исключают появление каналов зажигания. Модернизированная помпа системы охлаждения позволила улучшить условия эксплуатации двигателя в жарких климатических условиях, а также при длительном движении при дорожных разливах по улицам крупных городов.

В 2011 году завершены НИОКР по двигателю УМС-42164 экологического класса Евро-4, а затем технологическая подготовка его производства. Двигатель сертифицирован в составе автомобиля Газель-Бизнес. ОАО «ЮМЗ» готово собирать двигатели УМЗ-42164 в количестве 80 тысяч штук в год, осенью будет выпущена опытно-опытно-промышленная партия.

Ряд конструктивных нововведений 2010 г. может быть внесен в двигатель УМП-4216 2009 г. выпуска силами ремонтных служб перевозчиков и даже самостоятельно частных владельцев автомобилей.Итак, новый вал распредвала устанавливается вместо старого. Заменить катушку зажигания на новую еще проще — в комплекте с соответствующим кронштейном, высоковольтными проводами и низковольтным разъемом в жгуте Эсуд (электронная система управления двигателем). При желании можно усилить ременную передачу вспомогательных агрегатов в комплекте с двигателем клинового ремня AVX-13 (правда, эта операция более затратная и трудоемкая, чем две описанные выше).

Потребуется замена шкивов водяного насоса и коленчатого вала, установка электромагнитной муфты привода вентилятора и более мощного генератора новых модификаций.Комплектующие системы газораспределения также взаимозаменяемы — вместо деталей старых образцов несложно поставить модернизированные, например, ремкомплект для толкателей и регулировочных винтов. Но обратите внимание, шатуны бывают двух размеров: для двигателя, работающего на бензине Нормал-80, с так называемой «высокой» головкой блока, и для модификации бензина «Регуляр-92» — с «низким». В первом случае применяются более длинные стержни. Взаимозаменяемость по месту установки корпуса термостата на двигателях двигателей 2009 и 2010 годов позволяет применять современный моноблочный термостат взамен старого сдвоенного.Однако необходимо заменить радиатор системы охлаждения, установив узел нового образца.

А вот 137-сильный двигатель Chrysler 2,4л бразильской сборки в период с 2006 по 2010 год ставили на 9000 «Газелей» и «Собли», и большинство этих моторов до сих пор в строю. Правда, «американец» бензиновый, рассчитан на легковой автомобиль, поэтому было очевидно, что он — временная альтернатива «Заволжскому мотору». Покупателям на импортный двигатель было достаточно — с ним «Газель» стоила всего на 5-7% дороже, чем с отечественным.Встретив такую ​​машину на вторичном рынке, можно посмотреть — если пробег небольшой, то мотора хватит надолго. Запчасти к нему хоть и не на каждом углу, но есть. Нынешний импортный двигатель, появившийся на «Газель-Бизнес» в июле 2010 года, приехал к нам давно и серьезно. 120-сильный дизельный двигатель Cummins ISF 2.8 китайской сборки действительно хорош — не какой-нибудь предпоследнего поколения, а самый современный, с системой впрыска Common Rail.

Почти триста Ньютон-метров крутящего момента — такая «грохота» на нашем полуфабрикате была не лучшим способом.Регулировка клапана — раз в 120 тыс. Км, больше никаких работ, кроме замены масла и фильтров, не предусмотрено. Одна проблема — цена машины с таким механизмом на 100 тысяч рублей выше, чем с отечественным бензином. Например, Газель с дизелем и изотермическим фургоном будет стоить 700 тысяч рублей. Отрыв от иномарок становится все меньше. Peugeot Boxer с таким же «буддой» тоже новый, от официального дилера — стоит миллион, а по сути в нем нет вообще ничего русского и китайского: рама с кабиной — итальянская, двигатель французский… Тем не менее, Газели с двигателями Cummins (а такие на конвейере — каждая седьмая) потихоньку расходятся по стране и скоро будут довольно широко представлены на вторичном рынке. Учитывая, что заявленный ресурс этого дизеля составляет полмиллиона километров, через год очень велика вероятность купить двухлетнюю машину в хорошем состоянии. Моторы Умз, ведущие родословную с 1957 года, на Газели с самого начала всего 2,9 литра, да и то с нормальным сальником коленвала вместо асбестовой набивки.В небольших количествах гуляли за комплектацией двухлеток до покупки газовых заводов и УАЗов у металлургических компаний — с 1998 года.

Тогда часть приверженцев старых 8-клапанных агрегатов ЗМЗ привлекли повышенным рабочим объемом мотора УМП-4215. Сегодня встретить в объявлениях «Газель» с карбюраторным ульяновским двигателем непросто — у большей части выпущенных с ним автомобилей уже давно стоит 16-ти клапанный Valvage. И не только потому, что УМЗ «Моторы» переставляют перевозчики с ремонтом.Сочетание большого рабочего объема с брутальным «ленцаровским» карбюратором и двойной перегрузкой машины в некоторых случаях доводило расход топлива до фантастических 30 л / 100 км. К 2007 году народ уже впрыснул в инжекторные системы питания и, обнаружив «Газель» с ЗМЗ-40522, проигнорировал ушедший в серию инжектор УМП-4216, тогда до кризиса 2008 года машин с ним было продано всего около 6 тыс. куски. Но со второй половины 2009 года счет шел на десятки тысяч ежегодно, и лишь бразильский Chrysler 2,4L был скромной альтернативой.Объявления о продаже «Газели» 2009 года есть полностью, но именно в этот период «работа над ошибками» была «работа над УМГ» — лучше поискать экземпляр 2010 года выпуска, выпущенный после устранения партии. дефектов.

По ранее выпущенным трещинам в выпускном коллекторе закрывали гальванику вентилятора — часто взамен устанавливали электровентилятор, были сбои в системе управления двигателем. В 2011 году ульяновские двигатели стали еще лучше. Преодоление всех конструктивных недостатков УМП-4216 с учетом его древней истории маловероятно.А плата за низкий, как у дизеля, оборот пика крутящего момента (2500 об / мин), увы, при высоком расходе топлива неизбежно становится до 20 л / 100 км, а при перегрузке — даже больше. Намного, как минимум на треть, снизить стоимость эксплуатации поможет установка газового оборудования — неудивительно, что почти все остальные машины с карбюратором UMW-4215 переведены на пропан, реже на метан. С апреля 2010 года модификации с пропановым оборудованием завод производит сам, а цена всего на 26 тысяч рублей выше, чем у бензиновых аналогов.Однако все эти машины бывают бортовыми и ходовыми. Настроить под ГБО цельнометаллические фургоны и газовые автобусы обещают позже. Топливный битовый двигатель UMW-42167 оборудован газовой системой впрыска четвертого поколения итальянской компании OMVL. Баллон вмещает до 80 литров, что обеспечивает пробег более 400 км. Тормозные диски на купленной Газели можно носить — не беда, новая стоит всего 900 рублей

По следам спецпроекта

За последние два года и более 100 тысяч километров пробега рейсом «Полет» в г. 2008-2010 гг.Она следила за работой пяти «газелей», оснащенных ульяновскими двигателями, при участии представителя перевозчика — главного механика ООО «Терра Карат» Владимира Калашникова. По его словам, эксплуатационные характеристики двигателя УМП-4216 достойные — автомобиль хорошо тянет даже с перегрузками. Расход масла приемлемый — на доливке между заменами, то есть пробег 10 тысяч километров, уходит 1-1,5 литра. С запуском проблем нет, но зимой для запуска газированного мотора приходилось на время отсоединять провод от датчика температуры.Недостатки, характерные для двигателей того времени, отмечены водилами, характерными для шестерен коробки передач стартера. Характерен и большой расход топлива — на «Газелях» Terra Carat до 23 литров на 100 км пути. За период спецпроекта машины прошло более ста тысяч километров, и для оценки остаточного ресурса с машины сняли и разобрали один из двигателей. Тепловые зазоры в приводе клапанов в норме, состояние стальных наконечников дюралюминиевых стержней тоже отличное — масло к ним поперёк коромысла.Все пружины на клапанах были целы, одинаковой высоты и жесткости. Можно было бы заменить маслозагрязненные колпачки профилактически — их заметно заменили, а их рабочие кромки частично изношены. Цвет и количество нагара на пластинах клапанов и стенках камеры сгорания были присущи любому двигателю с хорошей поршневой группой. По нашим прикидкам, двигатель пожаловался на заводе 300000 км до капремонта, вполне можно было доработать.

Проблемы Перевозчик создает и перегревает двигатель присущий Газели с рождения.Многие владельцы, не дожидаясь заводских изменений, приспособились к установке трехдиапазонных радиаторов увеличенного объема, были попытки поставить рядом с аккумулятором дополнительный небольшой радиатор, уменьшить диаметр шкива водяного насоса или увеличить шкив коленвала, поставил большой вентилятор.

Где купить

Сегодня Интернет стал практически безальтернативным местом для поиска подержанной бытовой техники, хотя в провинции все еще сохранялась традиция привозить на базар проданные по выходным автомобили.Некоторые из них предлагают и то, и другое на профессиональных авторынках, но, учитывая, что покупатель сравнительно недорогой машины торгуется на каждые 10 000 рублей, вряд ли дадут перекупщикам хотя бы 50 тысяч. И таким образом — углубляюсь во всемирную паутину и ищем варианты поближе — кататься на бабло даже на 100 км жителя относительно густонаселенной местности, ведь «Газель» полная и под бортом. Большинство из них не будет спать на автобазах, а во дворах жилых массивов — мелким предпринимателям экономически выгодно арендовать парковку, и, заманивая на работу водителей, они пишут в объявлениях: «Машина — дом». .Там же обычно стоят подъезды и выставлены на продажу.

Цены на работы подходящие и требующие минимальных вложений Ставить курс копий начинаются от 70 000 рублей, чем меньше денег вы готовы потратить на покупку, тем дольше придется искать откровенное прошлое в море. «Жемчужина» А точнее ухоженный экземпляр, который использовал еще для личных нужд. Увидев на хозяйственном участке такую ​​«конфетку» с занавесками на окнах, красной ковровой дорожкой на полу салона, бахромой на чехлах сидений и прочими «цацками», можно заглянуть под машину и убедиться, что все прессовые масла блестят после недавнего шприца. А так как год выпуска не позволяет продавцу запросить у этого привет из прошлого века адекватное состояние цены, у вас есть шанс окупить приобретение месяца за три. И пусть там стоит карбюраторный двигатель, а машина с жесткими стенками на убое добьет его на год — даже в успешном бизнесе накладные расходы неизбежны. Но среди экземпляров, интенсивно используемых в коммерческих целях, есть практически безотказные варианты «сел и погнал».

Принципиальное отличие «Газели» от иномарок — относительная дешевизна запчастей, в том числе крупных узлов, и простота их замены.Поэтому есть смысл поискать машину, на которую только что поставили, например, новый двигатель, коробку передач или задний мост. Чаще появляются новые глушители, пружины, тормоза. Если побывавший на иномарке продавец бастует избавиться от нее в преддверии замены запчастей с сумасшедшими ценами, и вас почти наверняка истребят полутормозные диски, подделки суппортов и хрюканье при переключении КП, то для Газелей может и не хватить любое значение: сколько варваров эксплуатируется. Да, продавец вам честно скажет, что машина восемь лет шла в руки всех водителей колонны, и на нее выдавили три тонны, часы выдавили 130 км / ч на разбитой трассе Москва-Челябинск, и столичная соль превратила ее в Труха.Но при этом вы видите новый салон с чистыми сиденьями от разбитой иномарки, и вот третий каркас еще светится первозданной заводской краской, а под капотом профессионально «пойманный» месяц назад двигатель.

И не родной, карбюраторный, а инжекторный 16-ти клапанный купил поменять. Таким образом, просматривая объявления, совсем не обязательно отсекать автомобили старше определенного года выпуска — главное, посмотрите текущее состояние. За совершенно свежую «Газель-Бизнес» иногда просят аж как за машину без пробега, купленную перевозчиком, но почему-то год пробыл-другой у забора.Преимущество экземпляра, который уже прошел десяток тысяч километров, — меньшая вероятность выхода из строя мотора, КП и других узлов, в которых обнаружены врожденные дефекты. Кроме того, рабочая машина не требует протяжки, доработки, профилактических переборок и других подготовительных мероприятий. И он может выдержать этот кузов, который вам нужен, но не предлагаемый дилерами в вашем регионе.

Посмотрите как

Бракованная «Газель» — дело простое, ведь мы маскируем вмятины, разрывы, трещины, потеки и прочие следы насилия над недорогой бытовой машиной у продавца, как правило, некогда и желание.Выгоднее заявить более низкую цену и тем самым привлечь внимание покупателей, а значит быстрее избавиться от ноши. Но полезно сделать перед началом кампании поиск б / у «Газели», чтобы он вышел на рынок запчастей и записал в блокнот действующие на данный момент цены на детали и узлы. И не самого низкого класса качества — не «одноразового», а самого лучшего и долговечного. При проверке машины на ходу обнаружил, что у нее уже начинает буксовать сцепление, сразу скажу продавцу, что новому немцу придется потратить 3700 рублей — ни польских, ни турецких марок, а тем более безымянного отечественного железа, производитель в г. деревянные ящики вы не узнаете.Сквозные дырочки в капоте — просто плюс, а не минус. Хуже того, фрахтовый вид — ниже цены. А заменить стальной колпак на почти вечный пластик проще. Особого смысла в том, чтобы досконально раскрыть все, что изнашивается, нет: в отечественной машине большая часть деталей относится к «расходникам» — их еще надо поменять. Месяцем раньше, месяцем позже не важно. Главное решить, стоит ли оно того, или меньше забот будет о другом. Предложений столько, что, потратив на след еще немного времени для осмотров, вы в итоге его сохраните, избежав лишнего ремонта.И наоборот, если перебрать мотор и подвеску для вас — пара мелочей, да и вообще любые работы с подвижным составом поставлены в поток, поискам б / у «Газели» вряд ли посвятят месяц. life — ориентируйтесь в основном на цену.

Машины выпускаются Газовая модель Газель — одна из самых популярных малотоннажных машин в странах СНГ. В серийное производство этот автомобиль и двигатель от Газели поступили еще в 1994 году и выпускаются по сегодняшний день.

За время производства и эксплуатации автомобиля Газель претерпела множество различных изменений и модификаций, касающихся как внешнего вида, так и кузова и мотора. Также эта машина — хороший вариант для самосовершенствования. Например, на газель можно установить японский двигатель, что увеличит срок службы автомобиля и значительно улучшит некоторые характеристики.

Среди существенных изменений на всем выпуске «Газелей» автомобиль существенно изменился дважды:

1. В 2003 году было проведено изменение внешнего вида, которое существенно повлияло на дальнейший стиль кузова.Аппаратная составляющая кардинальным модификациям не подвергалась.
2. Более крупную и серьезную модификацию Газель Мотор претерпела уже в 2010 году, где изменения коснулись как принципа работы устройства, так и его характеристик. Кроме того, в консоли «Бизнес» добавлено название автомобиля. В таком виде данный автомобиль выполнен на 2016 год.

В принципе, эта машина — хороший и дешевый вариант для коммерческих поездок и перевозок, активно используется экспедиторами и службами почтового транспорта.

Двигатель ЗМЗ 402.

Самым распространенным двигателем, который мог похвастаться двигателями на газе, был ЗМЗ 402. Он выпускался с начала 1980-х годов и до 2006 года. Теперь можно встретить исключительно в поддерживаемом виде.

Этот моторный газ самый распространенный, так как выпускался более 20 лет, что позволяет легко искать необходимые запчасти и ремонтировать.

От предшественников по техническим характеристикам особо не отличается:

• Цилиндр мотора алюминиевый, система питания карбюратора.
• Максимальный объем двигателя — 2115 см. Куб.
• Этот двигатель отличается довольно большим расходом топлива — до 14 литров на 100 км пробега по городу.
• Одним из главных преимуществ этого мотора является его универсальность, благодаря которой его можно использовать практически на всех машинах газовых марок.

Неисправности и ремонт двигателя ЗМЗ 402

Несмотря на высокое качество и массовость производства Мотор Газель ДВС, поломкам в ней все же есть место.Сюда должны входить следующие неисправности:

1. Одна из самых хрупких деталей в двигателе ЗМЗ 402 — сальник коленвала. Изготавливается из обычного каната, предварительно пропитанного графитовой смазкой. Прочность таких деталей — до 2500 об / мин. При превышении этого показателя сальник коленвала просто начинает откачивать масло наружу. Во избежание подобных неприятных ситуаций С ЗМЗ 402 следует заменить его на более прохладный корпус, сделанный из прочного материала;
2. При работе двигателя на холостом ходу возможно появление ненормальной вибрации, неестественных звуков и подергивания.Подобные признаки неисправности могут появиться при исследовании износа карбюратора, так как его конструкция изначально криволинейная и не самое лучшее решение, реализованное в двигателях для Газели. Из-за такой особенности в цилиндре мотора топливо подается неровными частями, что приводит к описанной выше неисправности;
3. Появление в моторе нездоровых звуков при работе. В основном автовладельцу с двигателем грозит врезка газа в двигатель, что свидетельствует о неисправной подаче топлива через клапан.Во избежание подобных неприятностей следует своевременно регулировать зазоры клапанов. В основном этот автомобиль нуждается в уходе за двигателем после каждых 15000 км пробега. Если стук возникает не из-за кривой клапана, то следует обратить внимание на вкладыши шатунов или распредвалы.

Благодаря повсеместному распространению практически любую поломку ЗМЗ 402 можно исправить, достаточно знать причину неисправности и провести качественный ремонт или заменить поврежденную деталь. Именно поэтому двигатели на газели не часто полностью меняются из-за поломок.

Модификации ЗМЗ.

Также существует большое количество доработанных версий моторов ЗМЗ 402, которые массово выпускались и выпускались под одни и те же автомобили.

К наиболее распространенным следует отнести следующие модификации:

Именно эту модификацию чаще всего можно встретить у автомобилистов в нашей стране. Установлен на Волге и работает на 92 бензине;

Не лучшее инженерное решение для автомобилей с невысокой стоимостью, так как содержит ряд сложных инженерных решений, таких как доработанный карбюратор и улучшенный коленчатый вал.

Такие нововведения заключались в повышении характеристик, КПД, снижении газовой токсичности газа. Но на самом деле оказалось, что не все так хорошо, не было ожидаемой эффективности, а вся конструкция требовала значительных доработок;

Особых отличий от модели 402 не имеет, но разработана и используется для техники семейства Газель.

Двигатель ЗМЗ 406.

Это очередной этап развития двигателей для Газели, на смену которому пришел ЗМЗ 402.

Несмотря на небольшие различия в цифрах, этот мотор претерпел кардинальные изменения по сравнению с предшественником.

К основным отличиям можно отнести следующие изменения:

• изменение расположения распредвалов;
• 16-ти клапанный мотор;
Установлено
• гидравлических компонентов, что исключает необходимость их постоянной регулировки;
• значительно усовершенствован привод ГРМ, рабочий ресурс которого составляет 100000 км пробега, но в большинстве случаев выдерживает нагрузки и в два раза больше. Распредвал двигателя приводится в движение шестернями с косыми зубьями. При этом к валу коленчатого вала крепится стальная шестерня, а на распределении для обеспечения бесшумной работы — текстолит с чугунной ступицей.

Но, несмотря на общее улучшение конструкции и использование более надежных компонентов, у этого газового двигателя есть ряд серьезных недостатков, из-за которых необходимо просто контролировать гидросистемы и состояние цепей.

В то же время нововведения в производстве газовых двигателей сложно переоценить, особенно если сравнивать ЗАЗ 406 с классическим ЗАЗ 402.

Модификация ЗМЗ 406.

Модификаций двигателя ЗМЗ 406 всего три:

Машинка

двигатель газовый, работает на 76-м бензине, имеет карбюраторного типа. На данный момент он встречается редко, так как был выпущен в меньшем количестве, чем другие модификации и в наше время морально устарел;

Одна из самых распространенных модификаций мотора ЗАЗ. Этот двигатель используется и на Волге. Имеет инъекционный тип работы;

Одна из последних модификаций вышеупомянутого мотора, работающая на 92-м бензине.Этот газовый двигатель работает по карбюраторной схеме.

Поломка ЗМЗ 406.

Этот тип двигателя может иметь следующие неисправности:

• Несмотря на то, что для гидравлических цепей используется самый прочный материал — металлические цепи, они также имеют некоторые недостатки, с которыми водитель не мог столкнуться при эксплуатации каната. Цепи ГРМ на двигателе могут со временем сработать. Такая неисправность приводит к возникновению нездорового шума, появляются колебания в работе двигателя, приводящие к разрушению колодки или пересказу цепи;
• перегрев ЗМЗ 406.Одна из самых частых неисправностей, возникающая при загрязнении радиатора или неправильной работе термостата. Стоит заменить охлаждающую жидкость на новую;
• из-за износа гидрокомпанатора может возникнуть детонация в двигателе. С такой неисправностью сталкиваются владельцы двигателей ЗМЗ 406 и ГАЗ 3307.
  Также данная неисправность появляется при выходе из строя вкладышей шатунов, поршней и поршневых пальцев.

Двигатель УМЗ 4216

UMS 4216 Одна из самых современных модификаций моторов этого производителя.Его хорошие технические характеристики и высокая надежность подтверждены множеством положительных отзывов автолюбителей.

Основное отличие от более старых моделей — значительно увеличенный объем двигателя, улучшенные выпускные клапаны, которые стали более 3 мм по сравнению с предыдущей моделью и инжекторный тип работы и подачи бензина.

Также на базе УМЗ 4216 разработана серия двигателей EVOTEK. Если сравнивать этот двигатель с ЗМЗ 402, то УМЗ 4216 имеет блоки значительно повышенной прочности, вместо мокрых гильз стали устанавливать сухие и тонкие аналоги, цилиндры стали больше в диаметре и теперь равны 100 мм против 92 мм, используемых на ЗМЗ. 402.

Также на Ульяновском моторном заводе, где производились двигатели с аббревиатурой, собирали дизель на газель.

Основные поломки и неисправности у этого мотора не особо отличаются от проблем, описанных выше для ряда других двигателей. Это связано с тем, что каких-либо глобальных различий у двигателей серии от UMS нет, и они имеют схожее устройство и принцип работы.

Для того, чтобы газовый двигатель проработал как можно дольше, каждые 10 000 км пробега следует проверять и регулировать зазоры клапанов, что поможет избежать серьезных поломок.Те же правила действуют при ремонте и эксплуатации двигателя ГАЗ 3307, распространены среди хозяйственных и государственных предприятий, имеющих в своем парке грузовые автомобили данного производителя.

Редакция и / или издатель не несут ответственности за несчастные случаи, травмы и повреждение техники, возникшие в результате использования данного руководства, а также за изменения, внесенные в конструкцию производителем ….

Читать полностью

Книга из серии самостоятельных полноцветных иллюстрированных руководств по ремонту автомобилей. Пособие содержит особенности устройства узлов и систем автомобиля Газель. Подробно описаны основные неисправности, их причины и способы устранения. Процессы разборки и ремонта иллюстрированы и снабжены комментариями. Отдельный раздел посвящен ремонту модернизированной «Газели», тормозной системы с АБС и двигателя ЗМЗ-40522.
В приложениях представлены инструменты, смазочные материалы и эксплуатационные жидкости, неровные уплотнения, подшипники, крутящие моменты резьбовых соединений, лампы, а также электрооборудование.
Книга рассчитана на водителей, желающих отремонтировать машину своими силами, а также на сотню рабочих.
Редакция и / или издатель не несут ответственности за несчастные случаи, травмы и повреждение техники, которые произошли в результате использования этого руководства, а также за изменения, внесенные производителем в дизайн. Перепечатка, копирование и воспроизведение в любой форме, в том числе в электронной, запрещены.

Hide

Карбюратор на «Газель»: характеристики, устройство и регулировка

С самого начала выпуска автомобилей Газель производитель оснащал их мотором ЗМЗ-402. Но с 1996 года машина оснащалась двигателем ЗМЗ-406. Это двигатель, известный по автомобилю «Волга». У него такой инжекторный двигатель, но для «Газели» он остается карбюраторным. Давайте узнаем все о карбюраторе Газель. Владельцам данных машин с этим двигателем будет полезно знать.

К-151 Д

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для Волги с двигателем 402. Карбюраторы имели разную маркировку.Для Волги маркировка была К-151 С, а для Газели — К-151 D. Внешне обе модели карбюраторов не имели отличий. Есть небольшая разница в устройстве, номинале жиклера и других технических нюансах.

В карбюраторе «Газель» форсунки ускорительного насоса подают топливо в две камеры, а у «Волги» ускорительный насос работает только в первой камере.

Какие недостатки у этого механизма? Проблема этого карбюратора с 406-м двигателем — огромный расход топлива.Особенно это заметно, когда машина загружена (что немаловажно для «Газели») и движется со скоростью более 60 километров в час. Эта проблема есть, и она широко распространена. Владельцы коммерческих автомобилей пытаются решить эту проблему любым возможным способом.

Среди владельцев считается, что данная модель очень капризна. Аппарат подходит не всем; довольно часто многие отказываются от этого устройства в пользу других моделей.

Прибор К-151

Рассмотрим устройство этого механизма.Устройство карбюратора «Газель» 406 относительно простое. Агрегат состоит из нескольких элементов. Надо сказать, что у карбюратора две камеры.

Это устройство состоит из нескольких частей. Это основной корпус или средняя часть, в которой расположена поплавковая камера. Далее идет корпус, в котором установлены дроссельные заслонки. Также в устройстве агрегата можно выделить верхнюю крышку, в ней есть запорный механизм, позволяющий регулировать количество топлива в поплавковой камере.Также в крышке есть демпфер, с его помощью можно запустить холодный двигатель.

Далее можно выделить важную систему карбюратора «Газель». Это основная система дозирования и система холостого хода. ДДС или основная система дозирования очень важна, она является основной в процессе подготовки топливной смеси для основных режимов работы двигателя. SDS — это две топливные форсунки и две воздушные форсунки для первой и второй камер.

Система холостого хода необходима для работы двигателя в режиме ХХ, когда основная система дозирования не активирована и не работает.Эта система состоит из обводного канала, жиклеров — топливной и воздушной; винты регулировки — винт количества и качества топливной смеси. Также в устройстве можно выделить электромагнитный клапан.

Карбюратор К-151 Д оборудован ускорительным насосом. Это необходимо для того, чтобы двигатель работал без сбоев при необходимости резкого разгона или при трогании с места. Ускорительный насос состоит из дополнительных каналов в корпусе, шарового крана и распылителей.

Есть в этом карбюратор и эконостат. Эта система нужна для обогащения смеси при работе двигателя с максимальными нагрузками. Эконостат — это дополнительные специальные каналы, по которым подается часть бензина через разжижающие и открытые дроссельные заслонки, предназначенные для обогащения смеси.

Есть еще переходная система. Когда GDS еще не введена в действие, а дроссельная заслонка приоткрыта, двигатель приводится в действие переходной системой, и он может постепенно увеличивать скорость.Две переходные системы: для первой и второй камеры.

«Солекс 21073»

Модной была установка как карбюратор на «Газель», ДААЗ «Солекс 21073». Агрегат можно было купить в автомагазинах со специальным переходником на воздушный фильтр «Газелевский». Но эта тенденция давно не жила. Солекс, который должен был снизить аппетиты двигателя, был слишком быстро загрязнен, и машину приходилось часто обслуживать, что является большой проблемой для коммерческого автомобиля.

Фактически оказалось, что этот карбюратор на «Газели» с двигателем 406 потребляет даже больше топлива, чем заводской К-151. При этом машина не ехала. Типичная проблема для Солекс — засорение форсунки холостого хода. Двигатель не хотел работать на холостом ходу. Чистить жиклер приходилось почти каждый день.

Соединение К-151

Солекс водителям не подошел. Оставался единственный выход — отремонтировать, отрегулировать, доработать К-151. Поэтому рассмотрим подключение карбюратора Газель.

В агрегате есть несколько штуцеров для подключения шлангов. Это два штуцера для шлангов подачи топлива и слива излишков обратно в бак. Также есть штуцер для шланга вентиляции картера. Еще один нужен для крепления клапана экономайзера.

Первый и второй фитинги очень важны. Шланги при подключении перепутать местами нельзя. В обратном шланге есть встроенный клапан, и бензин не будет течь из бака. Двигатель не заводится.Далее важно подключить патрубок вентиляции картера, если мотор новый. Газы под действием разбавления попадут во впускной коллектор и там выгорят.

Шланги управления экономайзером на холостом ходу должны быть подсоединены. Заклинивать их нельзя — мотор будет работать нестабильно, да и мощность тоже серьезно упадет.

Дополнительно — штуцер рециркуляции и соответствующий клапан. Это влияет только на экологические показатели выхлопных газов. И не всегда прибор можно установить на автомобиль.

Корректировка

Рассмотрим базовую регулировку карбюратора «Газель». Как и в других карбюраторах, в этой модели можно регулировать холостой ход, уровень топлива, а также настраивать работу пускового устройства.

Эта модель похожа на К-126 по своему дизайну, но 151 является улучшенной версией. В плане настроек дизайн более капризный. Однако регулировка холостого хода не так уж и сложна, а минимальные обороты двигателя легко выставляются на тахометре.

Регулировка ХХ

Основная доступная регулировка — это режим холостого хода.Это нужно обязательно проводить на прогретом моторе. При этом система зажигания и все остальные системы силового агрегата должны быть полностью исправны.

Необходимо запустить и прогреть двигатель. Далее откручиваем винт с пружиной — это винт количества смеси. Токарно-винтовой качественный. Революции должны подняться. Затем оба винта поочередно заворачивают до тех пор, пока двигатель не начнет работать нестабильно.

Что дальше? Количество винтов увеличивает импульс, затем качество винтов снова выравнивает двигатель.Но последний стоит попробовать открутить минимум, хотя считается, что на расход топлива он влияет только на холостом ходу. Далее при помощи винта снижают обороты двигателя до нормальных по тахометру. После настройки машину лучше проверить в работе с грузами. При необходимости еще раз отрегулируйте холостой ход.

Неисправности карбюратора

При эксплуатации автомобиля в карбюраторе могут возникнуть различные неисправности. Вы можете идентифицировать их по определенным признакам. Двигатель сообщит о неисправности карбюратора Газель с повышенным расходом топлива, черным дымом из выхлопной трубы, нестабильной работой на холостом ходу, плохой динамикой и сбоями.

Двигатель может не развивать обороты. Часто в коллекторе или в выхлопной трубе будут слышны характерные хлопки.

Причины неисправностей

Среди причин неисправностей можно выделить засорение форсунок, а также воздушных и топливных каналов внутри карбюратора. Сам карбюратор выполнен из специального сплава, при чрезмерном перегреве корпуса может деформироваться, из-за чего может образоваться течь в системе постороннего воздуха. Часто стопорный механизм в поплавковой камере перестает нормально работать.

С расходом топлива некоторые борются, меняют форсунки. На самом деле это неправильно. Можно уменьшить жиклеры, но двигатель будет работать на плохой смеси, что тоже не очень хорошо. Ношение самих насадок — очень редкая ситуация. Частая причина большинства проблем с карбюратором — засоры, пыль, грязь. Основное обслуживание сводится к чистке и настройке.

Какой карбюратор ставить на «Газель»?

Коллективный опыт опровергает эффективность всех описанных выше карбюраторов для этого автомобиля, и лучший карбюратор, устанавливаемый на Газель, — К-126.При расходе 12 литров машина едет вполне нормально, и двигатель не глушится. Его советуют устанавливать многие автовладельцы.

Расход бензина

Газель от DriverNotes. От чего зависит расход газа на машине

Расход бензина Газель. Расход топлива зимой. Для автомобиля ГАЗ-3302 «Газель» расход топлива и другие характеристики представлены в таблице ниже. Расход топлива этой Газели — 15 литров на 100 км пути. У меня расход бензина на 2-3 литра меньше.Есть еще один способ снизить расход топлива. Расход топлива Газель легковой далек от идеала. Причины большого расхода топлива. Газель марки 2310 — Соболь имеет минимальный расход топлива.

Бизнесу всегда были нужны экономичные и неприхотливые автомобили. Может, расход топлива у него не самый низкий, но по практичности не уступает многим зарубежным аналогам. Модель выпускалась с 1994 по 2010 год, после чего на сцену вышли совершенно новые модели автомобилей под названием Газель-Бизнес и Газель Next.Эти модели качественно улучшены. Итак, приобретя модель для перевозки различных грузов по городу, можно подготовиться к расходу на уровне 18-21 л. Опять же, все будет зависеть от дорожной ситуации.

Иными словами, если вам нужна недорогая машина для частых поездок за город, газель — вполне приемлемый вариант для вас. Газель комплектации и цен. Во всех машинах до 2010 года комплектация была очень скромной. Однако удельный расход также будет зависеть от стиля вождения.Максимальный расход топлива наблюдается у ГАЗ 66 (обычное название — «шишига»), он составляет 28 литров. Применяется как для перевозки грузов, так и для перевозки пассажиров с минимальным расходом топлива.

Реальный расход сжиженного газа и бензина больше базовых линейных норм и зависит от состояния автомобиля, стиля вождения, пробок и т.д. Заправлялся 3 раза (20л, 23л, 30л.) 73 литра, проехал 442 км. Вчера, не доехав и пары километров до стоянки, запищал извещатель, кончился бензин.В городе у меня такой же расход. Экономия составила 250 литров топлива в месяц на 1 автокран. «

ГАЗ — основана в 1932 году. Российская автомобильная компания, крупный производитель легковых, легких грузовиков и микроавтобусов. Чрезмерно высокий расход топлива на ГАЗели может быть спровоцирован сразу несколькими факторами. Но, как показывает практика, уровень топлива заявленный производителем расход в 2,5 раза меньше реального.

Нормы расхода бензина и дизельного топлива

Благодаря правильной конструкции этих двух частей расход топлива может быть значительно снижен — минимум на 10 процентов.Причем этот способ можно использовать абсолютно на всех поколениях грузовиков, даже на дизельной модели ГАЗель-Бизнес, расход топлива которой составляет 15 литров на 100 км пути. ГАЗель »с правильно настроенным термостатом реже перегревается и меньше расходует топлива. Если следовать этим рекомендациям, ГАЗель всегда будет иметь экономный расход топлива! Двигатель

406, то средний расход 11-14 литров, у 402 двигателей пара литров больше .. 20-25, только при езде по трассе, в городе останется такой же, как на бензине.Расход конечно зависит от двигателя от карбюратора, от инжектора, от условий эксплуатации. На современных инжекторных двигателях, насколько мне известно, расход находится в районе двенадцати литров, причем газ и топливо расходуются поровну, что намного выгоднее.

Если верить, то расход топлива газели модификации ГАЗ-3302 составляет 16 литров при движении по городу, при движении по трассе — 10 литров. Если для определенного двигателя в паспорте заявлен расход 12 литров по городу, то на практике даже у честного и старательного водителя получается не менее пятнадцати литров на сотню километров.

Нормы расхода топлива грузовые:

Расход топлива зависит от многих факторов, в том числе от степени износа двигателя, пустого или груженого, в городе или на шоссе. Контрольные цифры можно посмотреть в таблице, они от 16 до 18 литров на 100 км, но это для нового двигателя, на самом деле расход выше.

Расход топлива для автомобилей Газель зависит от типа модели автомобиля, от марки двигателя, от степени его износа. Двигатель с большим пробегом потребляет больше топлива.У нас две газели с газом. На первом газ 2-го поколения расход 14-15 литров на сотню, на втором 4 поколение (с дополнительными форсунками) расход 12 л.

Экономия денег при переходе с бензина на газ обычно не превышает 30%, хотя установщики LPG обещают 40-50%. Но даже 30% -ная экономия на практике означает преждевременный ремонт двигателя, хотя, опять же, теоретически бензиновый двигатель должен изнашиваться меньше, чем бензиновый.

Далее мы рассмотрим несколько вариантов снижения расхода топлива. Первый вариант в основном подходит для бензина. Автомобильные двигатели были разработаны еще в те времена, когда экономия топлива не имела большого значения. В двигателе есть потери на трение, тепловые потери и неполное сгорание топлива. Двигатель сжигает только 70-80% топлива в цилиндрах. При разгоне или подъеме, а также на холостом ходу топливная смесь обогащается и в трубу улетает до 40-50% топлива.

Расход топлива у автомобиля Газель непостоянен и часто резко отличается от паспортных данных. В разборе расхода топлива принимали участие бензиновые газели с двигателем 402. Если верить паспортным данным, то расход топлива («ГАЗель 3302») вполне приемлемый и экономичный — 10 литров бензина на 100 километров при скорости 60 км / ч.

В нашей стране все большую популярность приобретают автомобили иномарок, так как пользуются лучшей репутацией, но по нашим дорогам ездят многие автомобили Газели, потому что они отличаются своей надежностью и качеством.По этой причине расход топлива Газели на 100 км остается познанием, которым должен обладать настоящий автолюбитель. Также необходимо знать факторы, которые могут повлиять на фактический расход топлива в двигателе транспортного средства. Такие знания помогут правильно спланировать прибыль и сэкономить на авариях.

Этот вопрос особенно актуален для тех, кто занимается или планирует заниматься бизнесом, связанным с грузовыми или пассажирскими перевозками. Это важно, потому что таблица расхода топлива для автомобилей Газель позволяет рассчитать предстоящие затраты и, исходя из этого, принимать решения в бизнесе.Эти базовые знания необходимы для предпринимательства.

Модель	Расход (трасса)	Расход (город)	Расход (смешанный цикл)
ГАЗ 2705 2.9i (бензин)	—	10,5 л / 100 км	—
ГАЗ 2705 2.8д (дизель)	—	8,5 л / 100 км	—
ГАЗ 3221 2,9и (бензин)	—	10.5 л / 100 км	—
ГАЗ 3221 2.8д (дизель)	—	8,5 л / 100 км	—
ГАЗ 2217 2.5i (дизель)	10,7 л / 100 км	12 л / 100 км	11 л / 100 км

Заводские стандарты по расходу топлива

• Одной из важнейших технических характеристик любого автомобиля Газель является такая единица, как средний расход топлива;
Заводские стандарты
• определяют, сколько топлива расходует «Газель» на 100 километров пути по разной местности;
• однако на самом деле цифры могут незначительно отличаться от указанных, так как реальный расход топлива Газели можно определить только с учетом различных факторов, например, пробега, состояния двигателя, года выпуска.

Особенности потребления

Расход топлива Газели Бизнес на 100 км зависит от скорости и состояния местности, по которой автомобиль проезжает во время испытаний. Технические характеристики вводятся со значениями, соответствующими расходу бензина в разных условиях: на ровном асфальте, на пересеченной местности, на разных скоростях. Например, для Газели Бизнеса все эти данные заносятся в специальную таблицу, где указаны технические характеристики Газели Бизнеса, включая расход топлива.Нормы расхода у Газели на трассе выше там, где движение мягче.

Однако заводские измерения имеют погрешность в процентах, обычно в меньшую сторону. Контрольные измерения не учитывают такие факторы как:

• возраст автомобиля Газель;
• естественный нагрев двигателя;
• Состояние шин.

Также, если у вас грузовая Газель, расход может зависеть от степени загруженности Газели.Чтобы в бизнесе проводить правильные расчеты и не иметь непредвиденных ситуаций, лучше рассчитать показатели по расходу бензина, добавив 10-20% от значений, указанных в таблице.

От чего еще зависит расход топлива?

Есть дополнительные факторы, от которых зависит реальный расход топлива в час для Газели.

Как вы водите

Стиль управления водителем. Каждый водитель привык управлять своим транспортным средством по-своему, поэтому может оказаться, что машина проезжает одинаковое расстояние по трассе, и в результате пробег больше.Это происходит потому, что многие водители любят обгонять других автомобилистов, уворачиваясь от полосы движения. За счет этого на счетчике наматываются дополнительные километры. К тому же привычка может сказаться на расходе топлива, слишком резко заводиться и тормозить, быстро ехать, попадать в заносы — расход литров в этом случае увеличивается.

Дополнительные причины

• температура воздуха;
• погода за стеклом зависит от того, сколько топлива будет расходовать автомобиль Газель на каждые 100 км;
• , например, зимой часть топлива используется для поддержания температуры двигателя, что также увеличивает расход топлива.

Тип двигателя под капотом. Многие автомобили имеют разные комплектации, в которых может быть разным даже тип двигателя. Обычно это указывается в таблице с техническими характеристиками. Если на вашем автомобиле произведена замена двигателя, а в технических характеристиках нет информации, указывающей на текущий расход, вы можете уточнить эту информацию в техническом сервисе, справочнике или в Интернете. Многие модели марки Газель комплектуются двигателями семейства Cummins, поэтому объем расхода бензина Газели на 100 км меньше.

Дизель или бензин

Многие двигатели работают на дизельном топливе. В большинстве случаев автомобиль потребляет меньше топлива на дизельном топливе. Если говорить о транспортном бизнесе, то лучше использовать дизельные автомобили. Такие двигатели не привыкли к резкому изменению скорости, и вообще такая машина не должна разгоняться более 110 км / ч. При этом груз перевозится еще безопаснее.

Объем двигателя

Это важный фактор для расчета расхода топлива в Газели.Соотношение здесь очень простое — чем мощнее двигатель, чем больше в него заправлено топлива, тем больше топлива он может потреблять. Количество цилиндров в автомобиле этой марки зависит от объема — чем больше объем, тем больше деталей потребуется для его работы и, соответственно, тем больше придется потратить на поездку. Если автомобиль Газель в базовой комплектации и без ремонта с заменой деталей, то в интернете или справочнике очень легко найти расход своего двигателя.

Неисправности и неисправности

Неисправности в машине. Любая поломка в нем (даже не обязательно в двигателе) усложняет работу всего механизма. Автомобиль — это слаженная открытая система, поэтому, если возникнут проблемы в одном из «органов», двигатель должен будет работать быстрее, а значит, соответственно, я потрачу больше бензина. Например много лишнего бензина, который теряется с двигателем в Газели, которая троит, просто вылетает, даже не входя в расход.

Потребление на холостом ходу

Сколько топлива расходуется, когда автомобиль просто стоит с работающим двигателем. Особенно актуальна эта тема в зимние годы, когда нужно 15 минут, а иногда и больше, чтобы прогреть ДВО. Во время нагрева топливо сгорает.

По сравнению с летним периодом зимой бензина расходуется в среднем на 20-30% больше. Объем расхода топлива на холостом ходу для Газели меньше, чем при движении, но этот расход стоит учитывать в бизнесе в зимнее время года.

Расход газа при движении

Сегодня стало выгодно и полезно переводить свой автомобиль на более дешевый вид топлива — газ. Кроме того, бензиновые двигатели в машине безопаснее для окружающей среды, чем дизельные, а тем более бензиновые.

Перейти на газовую установку стоит больших денег, но очень скоро становится заметна прибыль от экономии бензина и газовая установка окупается.

При этом остается «родной» способ передвижения, всегда можно переключить режим управления.

Если вы не решаетесь переключить свой автомобиль на газ, вам необходимо оценить преимущества и недостатки этого метода управления.

Преимущества

• пропан-бутан, на котором ездят автомобили, дешевле бензина или дизеля и позволяет полностью окупить стоимость газовой установки за полгода, а иногда и меньше;
• можно использовать метан, что еще дешевле и безопаснее.

недостатки

• машина становится менее мощной;
• риск взрыва увеличивается при любом дорожно-транспортном происшествии;
• необходимо поддерживать газовую установку в постоянном рабочем состоянии, т.к. любая неисправность может быть опасной;
• В стране мало метановых заправок.

Все преимущества газового двигателя могут использовать те, кому машина нужна в коммерческих целях, то есть транспорт постоянно находится в эксплуатации. В этом случае стоимость и обслуживание ГБО окупаются, максимум за несколько месяцев. Даже если не сэкономить на литре бензина на километр, общая выгода будет значительной.

Вопрос, как снизить расход топлива на Газели, в основном задают владельцы бизнеса, у которых рентабельность бизнеса и размер прибыли зависят от количества потребляемого бензина.Здесь основная часть советов сводится к темам регулировки коробки передач, настройке оптимальных зазоров, скорости накачки шин и выбору протектора. Среди дискуссий специалистов и автомобилистов о том, как снизить расход топлива на ГАЗ 24, распространенным советом является замена карбюратора, поставив, например, от ВАЗ семерки. Но есть и более подробные предложения.

Снижение расхода топлива на «Газели»

Первое, что советуют сэкономить на топливе на Газели — это перейти с бензина на газ.Но замена топлива не означает снижения расхода, к тому же эта процедура не всегда проходит без последствий — автомобиль иногда перестает «тянуть». Однако в целом газовое оборудование считается на 30% более экономичным, что особенно заметно при движении по трассе.

Так для бензиновой «Газели» 3302 с 402-м двигателем заявленный расход при движении 60 км / ч составляет 10 л / 100 км, а реальный расход в городских условиях составляет около 20 литров бензина и 25 литров бензина.Более экономичны модели Газели, вышедшие после 2010 года — дизельные Бизнес и Next. Современные инжекторные двигатели потребляют около 12 литров при одинаковом расходе бензина и бензина. При прочих равных, двигатель 406 потребляет немного меньше, чем 402, но даже с 402 «тюнингованная» машина показывает приемлемый расход.

Например, Газель с двигателем 402, работающая на газовой установке, по трассе на скорости 90 км / ч и при полной нагрузке «съедает» около 22 литров газа.А при работе на стоянке с включенными печами и телевизором еще 1 л / час газа.

Этот расход становится возможным благодаря:

• Отлаженная коробка передач,
• подача уже горячего воздуха из выпускного коллектора в воздушный фильтр (при охлажденной подаче расход топлива выше),
• зазоры между клапанами — для всех: 0,3-0,35-0,4 — что защищает от выгорания без потери мощности,
• зазоры между свечами — 1,50 мм и качество свечей (плохие могут значительно увеличить расход),
• плавная работа педали газа (желательно первой камеры карбюратора), с разгоном оборотов до 3000 (при открытии второй камеры на газе должен ощущаться сбой питания, а если его нет, то это указывает на то, что смесь богатая, а расход увеличен),
• выбор хвостовиков (8 зубьев — для 402 и 9 зубьев — для двигателей 405 и 406),
• давление в шинах около 3.5 атм. на все колеса (массой 3 и 4,5 т для порожнего и груженого ТС соответственно)
• подбор протекторов (на опасной «лысой» снижен расход топлива).

Снижение расхода топлива на автомобилях ГАЗ

Установка карбюратора от ВАЗ «семерки» на ГАЗ 24 (сопровождается небольшой потерей мощности) частый, но не единственный способ экономии топлива. Кроме автомобилистов:

• карбюратор с механическим «включением» второй камеры ДААЗ-2140-1107010-70, жиклеры и воздушные фильтры переустановлены от Москвича,
• снабдить подающий жиклер тонкой проволокой,
• помещен малый диффузор во вторую камеру карбюратора (от ВАЗ 2107),
В коробку передач залито энергосберегающее синтетическое масло
• .

При этом предполагается, что установлены как экономайзер EPHH (принудительный холостой ход), так и система бесконтактного зажигания. В дискуссиях о том, как снизить расход топлива на Волге с V8, иногда упоминается ГАЗ 53 и его трансмиссия с несинхронизированными низшими передачами. Но этот способ считается сомнительным. К тому же степень унификации грузовиков (несмотря на кажущееся конструктивное сходство) невысока.

Расход топлива Газели с карбюраторным двигателем в городском цикле составлял 18-20 литров на 100 км, а с загруженной Газелью — до 22 литров.С появлением инжектора удалось снизить расход топлива Газели до 17 литров при работе в городском цикле.

Снижение расхода топлива ГАЗели. Внедрение дизельного двигателя.

Расход топлива Газели с дизельным сердцем снизился в среднем на 30-35% , что позволило снизить совокупную стоимость владения автомобилем на 20%. Многие владельцы этих коммерческих автомобилей переходят на другой вид топлива, устанавливая газовое оборудование, чтобы снизить стоимость владения автомобилем. Это дает возможность снизить расход топлива Газелей до 14 кубометров газа на 100 км. Но в конце концов, каждый предприниматель сам решает, какой расход топлива его «Газели» ему выгоден.

Таблица среднего расхода топлива Газелей.

В таблице указан средний расход топлива Газели на 100 км пути — для каждой из марок Газели.

Марка Газель (модификация)	Средний расход Газели на 100 км, литр
Газ-2310 (Соболь)	15
ГАЗ-330210 (ГАЗель)	15
Газ-3302 (Газель, двигатель ЗМЗ-406)	16
ГАЗ-33027 (ГАЗель)	16
Газ-33104 (Валдай)	17
Газ-52	22
Газ-63	25
	28
	15
Газель (Бизнес, бензин)
ГАЗель (Бизнес, дизель)
Газель 3221 (легковая, двигатель ЗМЗ-406, до 13 мест)
Газель 3221 (легковая, двигатель ЗМЗ-406, 14 мест)
Газель Next (на скорости 60 км / ч)
Газель Next (на 80 км / ч)
ГАЗель (У М З-4216)
Газель (двигатель ЗМЗ-402)

Снижение потребления видео!

Газель имеет отметку минимального расхода топлива 2310 — Соболь.Расход топлива этой Газели — 15 литров на 100 км пути.

Максимальный расход топлива наблюдается на ГАЗ 66 (обычное название — «шишига»), он равен 28 литрам.

Любимый коммерческий автомобиль россиянина — автомобиль «Газель». Применяется как для перевозки грузов, так и для перевозки пассажиров с минимальным расходом топлива. В 2010 году автоконцерн представил обновленную «Газель» с новым дизельным двигателем производства Columbus, США.

Это нововведение позволило снизить расход топлива Газели почти на 30%.

ГАЗель Next — полноразмерный фургон российского производства, считается идейным наследником знаменитой Газели, появившейся в начале 1990-х годов. И, несмотря на выпуск «Нэкста», предыдущая ГАЗель все еще выпускается, но сегодня это более современный автомобиль, с многочисленными доработками. ГАЗель Next — это совершенно новый автомобиль, с другим кузовом, оригинальным салоном и шасси.В отличие от ГАЗели, Next можно заказать с дизельным двигателем. Автомобиль имеет несколько модификаций, и большинство из них имеют коммерческую направленность. Next выпускается с 2003 года.

Сегодня доступны для заказа версии — изотермический фургон, промтоварный фургон, европлатформа, хлебный фургон, автомагазин, эвакуатор, гидроподъемник, вариант для перевозки молока, автодом, школьный микроавтобус, скорая помощь / пожарная служба, медпомощь (модульный фургон), самосвал и кран-манипулятор, грузопассажирский фургон, городской автобус для перевозки пассажиров.

Навигация

Двигатели ГАЗель Next. Официальная норма расхода топлива на 100 км.

• турбодизель, МКПП, 120 л.с., крутящий момент 270 Н / м. Рабочий объем 2,8 литра, максимальная скорость 130 км / час, емкость топливного бака — 70 литров.
• Бензин УМЗ, 2,9 л, 105 л. с участием.
ГАЗель

Следующие отзывы владельцев

С дизельным двигателем 2,8

• Алексей, г. Санкт-Петербург. Машиной доволен, пользуюсь с 2014 года.Обслуживаю только в фирменном сервисе, запчасти покупаю оригинальные. Next стоит недорого в обслуживании, но при этом надежен. Россияне вышли на новый уровень, и это похвально. Тачка потребляет 12 литров с дизельным двигателем и МКПП.
• Денис, Саратов. Достойный бизнес-фургон, у меня цельнометаллический вариант. Тачка надежна и позволяет экономить топливо. Дизель Cummins объемом 2,8 потребляет 11 литров на сотню.
• Павел, Петр. С этой машиной мой бизнес растет и развивается, несмотря на кризис в стране.Автомобиль требует минимальных затрат, разве что только на топливо. Кстати, с двигателем 2,8 он потребляет от 10 до 12 литров.
• Дмитрий, г. Казань. С 2,8-литровым дизелем машина очень понравилась. Автомобиль 2015 года выпуска, с механической коробкой передач и дизельным двигателем. Двигатель потрясающий, отлично тянет на малых и средних оборотах. Выдает приемлемые 120 лошадиных сил. Машина мне подходит. Средний расход 10-12 литров. У меня фургонная версия. Машина большая. Хочется похвалить тачку за строгий дизайн, выполненный в кубическом стиле.Автомобиль в целом отличный. Скажу больше — это лучший русский фургон со времен всем известной Газели.
• Максим, Казань. Купил фургон в топовой комплектации, с дизелем 2,8. Взял тачку поработать экспедитором. Еще я занимаюсь разведением фруктов и овощей, торговля продолжается — правила. Дизель упругий и тяговитый, очень хорош с ним при движении внатяг, например, в гору или по извилистым трассам. Средний расход 12 литров.
• Олег, Липецк. Работаю в транспортной компании, она мне предоставила ГАЗель Next с дизелем 2,8 л и механикой. Качественный автомобиль на каждый день, комфортный и экономичный, можно уложиться в 11 литров на сотню. Под капотом дизель 2,8 и механика.
• Александр, Магнитогорск. Комфортная машина, один из лучших микроавтобусов на сегодняшний день. Альтернативы ему нет, ну хотя бы по стоимости. Потребляет 12 литров. Дизель экономичный и тихий, вибрации в салоне нулевая.
• Дмитрий, Ставропольский край. Езжу Next уже больше двух лет, за это время были лишь мелкие поломки. Все важнейшие узлы и агрегаты работают без сбоев, расход 12 литров с двигателем 2,8.
• Максим, Вологодская обл. Газель Next 2015, оснащенная дизелем объемом 2,8 литра. Я считаю, что коммерческому автомобилю нужен дизельный двигатель, а не бензиновый. Машину купил в транспортной компании, тачка в целом надежная, приносит прибыль без перебоев.Это первый российский фургон с нами, до него были только Транзиты. Средний расход 12 литров на сотню.
• Александр, Пятигорск. Отличный фургон, пожалуй, один из лучших по соотношению цены и качества. Убежден, что Next ни в чем не уступает иномаркам, но в чем-то выигрывает. Например, грузоподъемность и вместительность. Порадовал мощный дизель, по городу он потребляет 10 литров.

С двигателем UMP EvoTech

• Борис, Екатеринбург.Работают на Газель Next с танком, разводят молоко. Автомобиль еще свежий и по-прежнему воспринимается как новый и ухоженный. Производит хорошее впечатление, как иномарка. По сравнению с молоковозом на базе старой Газели, новый Next — это совершенно другой уровень. Он оснащен бензиновым двигателем и потребляет в среднем 12-14 литров на сотню километров.
• Руслан, Питер. У меня классическая фургонная версия. Next мне понравился, это настоящий эталон по сравнению со старой Газелью, наконец то моя компания списала.Фургон экономичный и с хорошей управляемостью. Двигатель 2.9 потребляет 12-13 литров.
• Константин, Москва. Работаю в строительной сфере, у меня Газель Next в кузове бортовой. Высокая грузоподъемность, удобная подвеска и достойная для фургона управляемость. Расход 12 литров 95-го бензина.
• Михаил, Тамбов. Чтобы заказать модификацию автодома на базе Газель Next, мне пришлось лично обратиться в компанию «Группа ГАЗ». Такие машины производятся только на заказ, так как в России на них невысокий спрос.Машину получил через месяц. В целом машина получилась хорошая. Русские инженеры молодцы, постарались. Я турист и вообще люблю кемперы и автодома. У меня полноразмерная версия, но движок довольно скромный. Разгон до сотни за 20 секунд, максимальная скорость 120 км / ч. Есть два спальных места, санузел и кухонный уголок. Все как положено, материалы достойные. Средний расход от 12 до 15 литров на сотню.
• Олег, Москва.Купил цельнометаллический фургон 2015 года выпуска с пробегом на данный момент 70 тыс км. В последнее время у меня больше заказов, я занимаюсь раздачей стройматериалов. Машина универсальная, с мягкой подвеской и большой грузоподъемностью. При этом у машины неплохая динамика, несмотря на старый бензиновый двигатель УМЗ. Средний расход 12-13 литров на сотню. Коробка механическая посредственная, иногда хрустят синхронизаторы. По трассе можно уложиться в 10 литров.
• Василий, Магнитогорск.У меня хлебный фургон 2015 года выпуска. Раньше в этой модификации была старая газель, потом ее списали, а потом мне подарили новенькую Next. Автомобиль укомплектован 2,9-литровым двигателем, он выдает порядка 105 сил. Бензиновый двигатель не новый, а проверенный временем агрегат. Потребляет в среднем 12 литров.
• Владислав, Курск. В «Скорой помощи» работаем круглосуточно, разумеется, вахтовым методом. С 2015 года мы предоставляем специализированную Газель Next.Машина понравилась — как по управляемости, так и по оснащению. Бензиновый двигатель УМЗ кушает до 14 литров на сотню.
• Ярослав, Кировск. Я водитель школьного автобуса. В 2016 году перешел на автобус на базе Газель Next. Что сказать, достойная машина свои задачи выполняет на ура. Просторный салон с удобными сиденьями. Автобус оснащен двигателем объемом 2,9 литра с максимальным расходом 14 л / 100 км.

С двигателем UMP Evotech на газе

• Михаил, Минск.Достойная рабочая лошадка на каждый день, средний расход 12-14 литров. Фургон порадовал грузоподъемностью, а для коммерческой тачки Next неплохо управляет и тормозит эффективно. Приятно удивлен, что у руля наш автопром. У меня в багажнике установлено ГБО, там все надежно защищено. Да и сама машина выносливая, на Нексте ничего не ломается. Затраты на обслуживание минимальны, намного ниже, чем у иномарок, и при этом Next не уступает им по характеристикам.
• Давид, Воронежская обл. Фургон Газель Next — солидный и надежный автомобиль, лучше моего бывшего Ford Transit. Иномарка в эксплуатации дороже, и я решил заменить ее на нашу. Не пожалел, более того, взял версию с газом на базе двигателя Evotech UMP. Расход 12-13 литров.
• Игорь, Тольятти. Машину в кузове фургона он взял на замену старой Газели. У меня Next с 2015 года, у него газовый двигатель УМЗ. Работаю в торговле, кузов можно без опасений грузить по полной программе — и все это благодаря прочной подвеске.Двигатель потребляет от 10 до 14 литров.
• Дмитрий, Санкт-Петербург. Мы купили десять новеньких микроавтобусов «Газель Next» с бензиновым двигателем и газобаллонным оборудованием. Оптимальный вариант для городских и загородных поездок. В экономическом отношении один из лучших коммерческих автомобилей. Мы эксплуатируем машину каждый день, работаем в строительной сфере. Пишу от имени нашей компании, лично принимал участие в тестировании каждого из десяти фургонов. Ни один не разочарован. Операционные расходы минимальны, а также у нас есть собственная автомастерская.Расход составляет 12-14 литров и практически не отличается от бензиновой версии.
• Александр, Красноярск. Хорошая машина, у меня цельнометаллический фургон. Понравился просторный салон с приятной отделкой и современной техникой. Далее — идеальный вариант для коммерческого транспорта. Я говорю это как бывший владелец старой Газели, у меня тоже были Форд Транзит и Мерседес Спринтер. Газель действительно круче, просто современнее этих старых иномарок. Двигатель УМЗ комплектуется ГБО и потребляет 13 л / 100 км.
• Николай, Липецк. Машиной доволен, езжу комфортно и не жалуюсь. По надежности Next не уступает именитым иномаркам коммерческого класса, это не газель с дизайном 1990-х годов. Версия с бензиновым УМЗ и газом кушает в среднем 13 литров на сотню.
• Ростислав, Пермь. Отличный автомобиль, впечатляет комфортом, оптимальной управляемостью и приемлемой грузоподъемностью. С бензиновым двигателем потребляет 14 л. В основном трачу деньги на обслуживание, так как топливо относительно дешевое благодаря газу.

Ardisam Inc .. 3004114 КОМПЛЕКТ ДЛЯ РЕМОНТА КАРБЮРАТОРА 43CC / 51CC / 71CC

45

E43	Силовая головка земляного шнека E43 ™ с двигателем Viper® 43 куб. Шнек	ГОДЫ МОДЕЛИ 2008-2009
Z51Q8	Z51Q8 SHARK 51.7CC 8 ДЮЙМОВ КВАНТ	ГОД МОДЕЛИ 2011 ГОД МОДЕЛИ 2011
MC43	КУЛЬТИВАТОР MC43	WIDE CULTIVATOR 7102	MC43 WIDE CULTIVATOR 710 43CC 02 2014
M43Q8	M43Q8 Mako 8 «43cc газовый шнек	ГОД МОДЕЛИ 2007
Z51Q10	Z51Q10 SHARK 51.7CC 10 ДЮЙМОВ QUANTUM	ГОД МОДЕЛИ 2010
E43WC	E43WC СИЛОВАЯ ДРЕЛЬ WOODCHUCK 43CC VIPER	ГОД МОДЕЛИ 2007
E43CE		EAD8CC 904 E43CE	EAD8CC 904 903 EAD842	EAD845	ГОД МОДЕЛИ 2011
M43Q10	M43Q10 Mako 10 «43cc Газовый шнек	ГОД МОДЕЛИ 2009
MC43E	MC43E МИНИ-КУЛЬТИВАТОР 43CC	MC43E	CN 908 908 ELECTRIC START 908	Z51Q9 SHARK 51CC и 9 ДЮЙМОВ QUANTUM	ГОДЫ МОДЕЛИ 2008-2009
M43Q9	M43Q9 MAKO 43CC 9 ДЮЙМОВ КВАНТОВОЙ	МОДЕЛЬ ГОД 2007
MCECE	MCOR	MCOR	MINECAT	MCOR	907	10310	10310 Силовая головка земляного шнека Dually ™ с двигателем Viper® объемом 52 куб. См	СЕРИЯ № 027867, ГОД МОДЕЛИ 2017
WE43E	WE43E EDGER 43CC ЭЛЕКТРИЧЕСКИЙ ЗАПУСК	СЕРИЯ № 013386, ГОД МОДЕЛИ 2012
MC43RCE		MC43RCE	MCIVAT	MCIVAT	MCIVAT	MCIVAT	MCIVAT 909 Edger and Dethatcher — 29769	СЕРИЯ № 029771, ГОД МОДЕЛИ 2017
22777	22777 Земной шнек E43 ™, 1 человек с 8-дюймовым шнековым долотом	СЕРИЯ № 026364, МОДЕЛЬ ГОД 2016
	WE43CE EDGER 43CC СООТВЕТСТВУЕТ СЕ
35365	35365 Земляной шнек Tazz®, 1 человек, с 8-дюймовым шнеком	СЕРИЯ # 035360; МОДЕЛЬНЫЙ ГОД 2020
35064	35064 E43 ™ Земляной шнек с 8-дюймовым шнеком	СЕРИЯ № 034883, МОДЕЛЬНЫЙ ГОД 2019

Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий.Как легко и быстро установить замок и другие элементы системы зажигания на Газель? Схема электрическая газовая 2705

Электросхема автомобиля ГАЗ 3110 не отличается особой сложностью, но может отличаться в зависимости от типа установленного двигателя. Схема ГАЗ 3110 несколько сложнее, так как оснащена электронной системой управления двигателем.

Схема системы зажигания двигателя ГАЗ 3110

Автомобили с другим жгутом проводов моторного отсека, а ДВС не имеет большого количества датчиков, установленных на 406-м двигателе.

Как и в любом автомобиле, на схеме подключения ГАЗ 3110 есть автомобильная разводка с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии. Источники энергии — генератор и аккумулятор, к потребителям относятся:

На установленном электронном спидометре … Следует отметить, что предыдущий спидометр был оснащен механическим приводом (тросиком). Также, в отличие от 31029, 3110 имеет тахометр.

А вот на автомобиле ГАЗ новый прибор сразу без проблем работать не может, в связи с чем возникли разные проблемы со спидометром и тахометром.

Тахометр в первых моделях имел следующий недостаток — дрожала стрелка прибора, показывающая количество оборотов. В дальнейшем производитель довел устройство до ума, и владельцам первых автомобилей пришлось исправить недостатки своими руками — впаять в цепь тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Также надо сказать, что производители инструментов для Волги были разные — производились они во Владимире и Риге.

Генератор

Генератор предназначен для выработки тока, необходимого для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя генераторы на Волге устанавливались по-разному. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, но у ДВС ЗМЗ 406 разная мощность генераторов, да и токи они вырабатывают разные — от 72 до 120 Ампер. Основными производителями электрооборудования для Волги являются СтартВольт, Прамо, ЛКД, КАТЭК, Динамо.

Стартер

С помощью стартера запускается двигатель, а от того насколько он хорош, поедет машина или нет. Для двигателей 3110 доступны стартеры многих производителей, и они также различаются по мощности.

Похоже на стартер для автомобиля Волга 3110

Для ЗМЗ 402 существует множество типов пусковых устройств двигателя по мощности, но в основном они делятся на большие и маленькие. Маленький стартер имеет среднюю мощность около 1 кВт, большой — от 1.От 5 до 1,8 кВт. Также есть много разных производителей. Наиболее известны закваски марок БАТЭ (Республика Беларусь), КАТЭК, ЛКД, FENOX, ПРАМО, ЗМЗ КЕНО.

Электрооборудование автомобиля включает в себя множество элементов, обеспечивающих его работу. Основными элементами являются аккумулятор, генератор и стартер. Электрооборудование автомобиля предназначено для срабатывания стартера, никак не для музыки и всего остального. В первую очередь запуск двигателя и все остальное.

Основные концепции

Открыв капот Газели 405, можно увидеть огромную массу проводов, особенно если там установлен инжектор. Как известно, принцип работы инжекторного мотора сильно отличается от карбюраторного и включает в себя множество электрических элементов, которые можно найти только по электрической схеме. Это похоже на большую карту, на которой отмечены все провода и кабели, которые проложены в машине, куда и куда они идут, что к чему подключено.Необходимость составления этих схем связана с тем, что в автомобиле используется переменный ток, и разобраться в этом просто непросто. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор, прерыватель трамблера, катушка зажигания, стартер, генератор, свечи зажигания), так и все боковые (фары, дворники, магнитола, электрические стеклоподъемники. , и т.д.).

Важность схем

Понять, какое принципиальное значение имеет электросхема Газель 405, можно просто исходя из того, как часто эту машину надо ремонтировать.Ведь, как правило, его покупают не для личных нужд, а как коммерческий автомобиль. Это означает, что он ездит каждый день. Также необходимо внести поправку в условия, в которых ездят Газели, и как они обычно эксплуатируются:

• Воздействие природных условий (нарушение изоляции проводов, короткие замыкания).
• Плохое качество сборки (дешевые и ненадежные провода).
• Плохое топливо, которое отрицательно влияет на электрические компоненты системы зажигания и впрыска.

И только по принципиальной электрической схеме можно разобраться, где какое устройство находится и какие провода к нему подходят.

Если вы попробуете заменить что-то в системе самостоятельно, не глядя на схему, можно просто перепутать провода и проделать это с автомобилем, тогда вам придется менять всю проводку в машине.

Эти знания помогут при необходимости отремонтировать проводку и устранить неполадки. Несмотря на то, что автомобили отечественного производства не оснащены таким количеством устройств и устройств, как импортные, их схемы также довольно сложны.Что такое схема подключения ГАЗ-3110, какие неисправности для нее характерны и что нужно знать о профилактике — читайте в этой статье.

[Скрыть]

Схема электрическая

Особенности электрооборудования

Включает в себя следующие подсистемы:

• система запуска двигателя;
• зажигания, в состав которого входят распределитель, свечи зажигания, катушка и т.д .;
• Автомобильное внешнее освещение, включая противотуманную оптику, световую сигнализацию и поворотники;
• приборная панель;
• Освещение салона, а также всех установленных в нем приборов;
• Система отопления — печное;
• дворник в сборе;
• устройство регулировки фар;
• Система управления двигателем микропроцессорная;
• монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистемы»

Возможные неисправности проводки

Какие сбои в работе проводки ГАЗ 31105 с двигателем Chrysler, ГАЗ 31029 или любой другой могут возникнуть:

1. Отсутствие контакта. Такая неисправность может быть связана с обрывом электропроводки, окислением выводов или их сгоранием. Если контакт окислился, то его необходимо очистить, если обрыв провода, то его нужно восстановить, если причина кроется в горении, то для начала нужно устранить проблему перенапряжения.Возможно, что разъем просто вышел из розетки, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
2. Разряд аккумулятора. Эта проблема чаще всего возникает в холодное время года — на морозе аккумуляторы наиболее подвержены разряду. Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
3. Обрыв цепи. Неисправность такого плана диагностируется поиском поврежденного участка вручную или с помощью тестера.Обрыв необходимо устранить заменой провода, а замененный провод также следует обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и поломке.
4. Перегорание предохранительного элемента. Эта проблема наиболее актуальна для автомобилей, в бортовой сети которых наблюдаются скачки напряжения. Если скачки напряжения ощутимы, то предохранитель просто не выдержит нагрузки, что приведет к его выходу из строя.

Профилактика проводки

Что нужно знать о предотвращении электросетей:

1. Не используйте самодельные предохранители для монет, кусочков проволоки и т. Д. Такая проблема может привести к короткому замыканию, в более чем В тяжелых случаях это может спровоцировать возгорание.
2. Помните, что автомобильный аккумулятор требует периодического обслуживания. Аккумулятор необходимо заряжать не реже одного раза в год, а также диагностировать плотность рабочей жидкости в банках и ее уровень. Если вы заметили, что в банках мало электролита, значит, нужно долить его уровень.
3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и другие устройства, то убедитесь, что проводное соединение качественное и надежное.
4. Если в работе электрооборудования обнаружены неисправности, то их необходимо устранить как можно быстрее. При необходимости обратитесь к электрику.

Работа всех электрических компонентов в автомобилях зависит от состояния электропроводки и источников тока. Умение читать и понимать электросхему Газели особенно полезно владельцам отечественной коммерческой техники, учитывая возраст и состояние многих из этих автомобилей.

[Скрыть]

Признаки неисправностей

Признаками проблем с электрикой автомобилей Газель являются отказы различных систем, например, системы отопления или сигнализации … При проверке и замене предохранителей, защищающих этот участок схема не помогает, значит проблема кроется непосредственно в проводке. На неисправность проводки указывает также неоднократное перегорания установленной новой плавкой вставки.

Типичные «симптомы»:

1. Двигатель не запускается.Если не работает стартер и не загораются лампы на панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке. Когда стартер работает и в цилиндрах нет вспышек, причиной может быть повреждение электрических цепей системы зажигания. Устранить неисправность можно зарядкой аккумулятора или заменой поврежденных ячеек.
2. Горящая лампа зарядки бортовой аккумуляторной батареи при стабильной работе двигателя указывает на проблемы в электрической цепи генератора или обрыв приводного ремня… В автомобилях Газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого устройства. При возникновении таких проблем потребуется замена ремня или капитальный ремонт генератора с заменой перегоревших элементов.
3. Появление запаха гари свидетельствует о перегреве элементов проводки, который может возникнуть из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и прозвонить тестером все участки цепи для определения места короткого замыкания.Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное натирание.
4. Короткое замыкание сигнализирует нестабильная работа осветительных приборов. Если лампы слишком яркие или ритмичная пульсация, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Заменен регулятор на снятый генератор … Параллельно можно проверить состояние щеток и коллектора.
5. Обрыв цепи.Это возможно из-за окисления и разрушения контактов или проводов. При полном выходе из строя системы электроснабжения проверьте состояние АКБ и клемм на ней. Когда контакты на аккумуляторе окисляются, они не могут передавать большой ток. В этом случае могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все огни гаснут. Проблема может быть устранена зачисткой и подтяжкой контактов.

Схема подключения Газель с карбюратором

Ниже представлена ​​типовая электрическая схема машин, выпускавшихся с 1995 по 2003 год с карбюраторными моторами моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406.В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и др.) В схемах электрооборудования могут быть отличия.

Электрическая схема машин с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

Расположение узлов и проводки на схеме подключения Газели:

1. В 1 — электронный датчик измерения давления масла в двигателе.
2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Работает совместно с сигнальной лампой, установленной на комбинации приборов (H7).
3. В5 — индикация падения уровня жидкости в бачке гидропривода тормозов. Когда уровень опускается ниже критического, включается лампа на комбинации приборов (H56), которая также является сигнальным устройством для задействованного ручного тормоза.
4. B7 — термодатчик, контролирующий температуру жидкости в системе охлаждения.
5. В8 — датчик включения индикатора перегрева двигателя. Включает лампу H8, установленную в комбинации приборов.
6. B12 — прибор для измерения уровня топлива в баке.
7. B68 — датчик распределителя.
8. D4 — управление экономайзером холостого хода.
9. E1 и E2 — фары на левой и правой сторонах кузова. К фарам относятся лампы передних габаритов (обозначены на схеме H62 и H63) и лампы основного света (H64 и H65). Лампы имеют нити дальнего (H64-1 и H65-1) и ближнего (H-64-2 и H65-2) света, питаемые от отдельных цепей.
10. E7 и E8 — головные указатели поворота, устанавливаемые рядом с фарами (левая и правая стороны автомобиля).
11. E9 и E10 — дополнительные поворотники, установленные на передних крыльях.
12. E16 — система освещения салона кабины водителя и пассажира.
13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовых грузовиках и фургонах).
14. E27 и E28 — комбинированные фонари на задней части рамы или кузова, включая стоп-сигнал (H74 и H75), указатель поворота (H78 и H79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор включения передачи заднего хода (H72 и H73).
15. E30 и E64 — два плафона для освещения заднего номерного знака.
16. Е35 — лампа моторного отсека.
17. E59 — прикуриватель в кабине.
18. E65 — система подсветки второго ряда пассажирских сидений (применяется только на автомобилях с двухместной пассажирской кабиной). На автобусах к этой цепи подключаются несколько абажуров.
19. F1, F2, F3 и F4 — заглушки, устанавливаемые в цилиндры.
20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
21. G1 — генератор, установленный на двигателе.
22. G2 это аккумулятор.
23. Н1 — рог.
24. H6 — зуммер в панели приборов.
25. Н16 — сигнализаторы указателей поворота, расположенные на комбинации приборов. Кроме того, имеется предупреждающий сигнал об остатке топлива в аварийной ситуации (обозначен на схеме как h29), индикаторы включенного дальнего света (h30) и габаритов (H59).
26. Н66-Н69 — четыре лампочки для подсветки комбинации приборов.
27. К1 — реле включения стартера.
28. К3 — реле выбора режима работы электродвигателя стеклоочистителя.
29. К12 — прерыватель указателей поворота.
30. К13 — концевой выключатель сигнальной лампы включенного стояночного тормоза.
31. К16 — переключатель.
32. М1 — электродвигатель пуска двигателя (стартер).
33. М2 — электродвигатель привода вентилятора отопителя.
34. M4 — электродвигатель привода щеток стеклоочистителя.
35. М5 — привод насоса омывателя.
36. М20 — дополнительный электронасос для расширенной системы отопления (применяется на грузовых автомобилях и автобусах). Работает совместно с переключателем, обозначенным на схеме как S65.

37. М38 и М39 — электрические корректоры положения фар.
38. П1 — Комбинация приборов в составе спидометра (на схеме П2), тахометра (положение П3), вольтметра бортовой сети (на схеме П5), индикатора температуры жидкости в система охлаждения (позиция P6), индикатор параметров давления в системе смазки (на схеме P7) и индикатор количества топлива в баке (позиция P8).
39. R1… R4 — резисторы шумоподавляющие в высоковольтных проводах.
40. R12 — сопротивление регулировки оборотов электродвигателя вентилятора отопителя.
41. S1 — включение зажигания (в замке).
42. S3 — выключатель дополнительного освещения дополнительного ряда сидений (для автомобилей с двойной кабиной).
43. S5 — выключатель аварийной световой сигнализации.
44. S6 — переключатель ступеней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
45. S9 — переключатель указателей поворота на рулевой колонке.
46. S12 — рычаг на рулевой колонке переключения режимов работы системы очистки стекол.
47. S13 — дистанционное отключение АКБ от бортовой сети.
48. S18 — выключатель нитей накала противотуманных фар, установленных в задних фонарях.
49. S29 — Концевой выключатель фонаря заднего хода.
50. S30 — Концевой выключатель контрольных ламп тормозной системы.
51. S36 — сигнализатор.
52. S39 — головной выключатель режимов работы наружного освещения.
53. S52 — выключить лампу стояночного тормоза.
54. S72 — управление режимами работы экономайзера.
55. У1 — магнитофон или радиоприемник.
56. Т1 — катушка зажигания.
57. V2 — транзисторный переключатель режимов работы системы зажигания.
58. Х1 — розетка для включения вилки переносной лампы.
59. Y3 — клапан с электромагнитной катушкой на карбюраторе.

Схема подключения Газель с форсункой

После рестайлинга в 2003 году в электросхеме Газели произошли изменения, связанные с применением новых устройств контроля и управления, а также расширением линейки силовых установок… Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь разные исполнения (в зависимости от моторов, года выпуска и кузова).

Схема Газель с двигателем ЗМЗ 405 (соответствие Евро 2)

1. Б1 — измеритель данных для манометра масла.
2. В2 — электронный датчик включения сигнализатора в аварийной ситуации низкого давления масла.
3. В5 — механизм измерения уровня жидкости в бачке привода тормозов.
4. В 7 — измеритель температуры жидкости в системе охлаждения. Работает вместе с сигнальной лампой, которая включается отдельным контрольным датчиком (на схеме B8).
5. B12 — датчик уровня топлива. На некоторых автомобилях (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
6. B46 — датчик для измерения скорости движения.
7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421).Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
8. D7 — дополнительный модуль управления антиблокировочной системой тормозов в приводе тормозов (на старых автомобилях практически не встречается).
9. D21 — блок переключателей для регулирования температуры и направления потока в системе отопления.
10. D27 — реостат для регулировки степени накаливания комбинированных ламп подсветки.
11. Е1 и Е2 — фары. Фары включают габариты (обозначены на схеме как H62 и H63), ближнего (лампы H98 и H99) и дальнего (лампы h200 и h201) света.В рестайлинговых фарах поворотники интегрированы в блок фары (лампы х202 и 103).
12. E9 и E10 — дополнительные боковые поворотники.
13. E16 — панель освещения водительского и пассажирского сидений.
14. E18 и E19 — дополнительные плафоны (используются только на фургонах). В автобусах используются три плафона — один по правому борту (E20) и два слева (E60 и 61). Управление освещением осуществляется переключателями, обозначенными S62 и S63.
15. E27 и E28 — задние комбинированные фонари.Фонари включают габариты (показаны на схеме как H76 и H77), противотуманные фары (положение H70 и H71), задний ход (лампы H72 и H73), тормозные огни (на схеме H74 и H75) и повороты (лампы H78 и H79).
16. E30 и E64 — система подсветки номера.
17. Е35 — лампа для освещения моторного отсека.
18. E59 — прикуриватель.
19. E63 — дополнительная крышка для освещения ступеньки раздвижной двери (на микроавтобусах и автобусах).
20. E65 — дополнительная лампа освещения второго ряда сидений (касается только грузовой и пассажирской версий).
21. E71 — ящик системы подсветки на панели приборов.
22. F1-F4 — система зажигания (свечи).
23. F41 — блок предохранителей в моторном отсеке.
24. F42 и F43 — два блока предохранителей и реле в панели приборов.
25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
26. h2 и h3 — двухцветные рожки (низкий и высокий).
27. К1 — пуск стартера.
28. KZ — блок управления очисткой стекол.
29. К7 — реле звукового сигнала.
30. К12 — поворотник.
31. К13 — выключатель сигнализации стояночного тормоза.
32. К16 — дистанционный выключатель аккумуляторной батареи (касается только автобусов). Управление устройством осуществляется с помощью кнопки S13.
33. К40 — управление фарами.
34. М1 стартер.
35. M2, M4 и M8 — двигатели вентилятора отопителя, стеклоочистителя и насоса омывателя.
36. М8 — электронасос цепи дополнительного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Устанавливается вместе со вторым радиатором и вентилятором на нем, который приводится в движение двигателем М20.
37. М38 и М39 — электрические корректоры наклона фар. Они управляются регулятором S116.
38. М43 — электропривод крана главного подогревателя.
39. P2 — электронная комбинация приборов.
40. R12 и R13 — сопротивления переключения скоростей вентилятора основного и дополнительного отопителей.
41. S1 — активация пусковой системы и электронных устройств.
42. S3 — выключатель второго ряда дополнительных осветительных приборов (только грузопассажирский вариант).
43. S5 — сигнализация.
44. S6 — управление насосом и двигателем системы отопления.
45. S9 — переключатель режимов работы поворотников и фар.
46. S12 — выбор режимов работы дворника.
47. S29 — концевой выключатель фонарей заднего хода.
48. S30 — концевой выключатель педали тормоза.
49. S39 — выключатель света.
50. S52 — концевой выключатель рычага стояночного тормоза.
51. S54 — тест охранной сигнализации.
52. S60 — концевой выключатель освещения бардачка.
53. S62 и S63 — управление абажурами освещения салона автобуса.
54. S73 — переключатель скорости вращения вентилятора дополнительного отопителя (автобусная и грузопассажирская «Газель»).
55. У — магнитола.

На карбюраторных машинах с двигателями ЗМЗ 402 и ЮМЗ 421 имеются дополнительные цепи:

• R1-R4 — система свечных резисторов;
• D4 — система управления экономайзером карбюратора;
• B68 — датчик системы распределения импульсов зажигания;
• S72 — управление системой экономайзера;
• Т1 — стандартная катушка зажигания;
• V1 — регулятор уровня зарядного напряжения;
• В2 — переключатель на основе транзисторной схемы;
• YЗ — клапан экономайзера на карбюраторе;
• Y48 — электромагнитная муфта привода вентилятора (по частям машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Электросхема базового ГАЗ 3302-216 с двигателем ЮМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭБУ Газель Бизнес

1. Электромагнитный клапан системы улавливания паров бензина.
2. Датчик дроссельной заслонки.
3. Указатель температуры двигателя.
4. Муфта привода вентилятора.
5. Модуль контроля холостого хода.
6. Генератор.
7. Индикатор падения давления масла ниже аварийного уровня.
8. Общая катушка зажигания.
9. Свечи.
10. Измеритель давления и температуры воздуха на входе в фильтр.
11. Датчик положения распредвала.
12. Датчик положения коленчатого вала.
13. Разъем жгута проводов лямбда-зонда.
14. Лямбда-зонд.
15. Датчик неровностей дороги.
16. Датчик детонации.
17. Разъем жгута проводов форсунки.
18. Форсунки.

Ремонт цепи включения сцепления показан на видео с канала Garage AutoHlam.

Передняя проводка кабины прикреплена к жгуту ECM на разъемах.

Передний жгут

1. Фара.
2. Стартер.
3. Аккумулятор.
4. Монтажный блок для реле и предохранителей.
5. Генератор.
6. Фара.
7. Привод стеклоочистителя.
8. Блок жгута проводов стеклоочистителя.
9. Подсветка моторного отсека.
10. Клаксон низкий.
11. Насос омывателя.
12. Колодка первого жгута системы АБС.
13. Указатель уровня тормозной жидкости.
14. Колодка второго жгута системы АБС.
15. Управление стартером.
16. Клаксон высокий.
17. Клапан трубопровода подогревателя.
18. Блок жгута проводов привода крана.
19. Насос отопителя задний (автобусы и грузопассажирские автомобили).
20. Блок жгута ЭСУД.
21. Аналогично.
22. Аналогично.
23. Подключение заднего жгута проводов.
24. Аналогично.
25. Колодка жгута приборной панели.
26. Аналогично.
27. Разъем контроллера управления двигателем.

Для панели приборов используется отдельный жгут проводов.

Электропроводка панели приборов Газель Бизнес, часть 1

Жгут правого рычага модуля рулевой колонки.

Заземление.

Левый разъем аудиосистемы.

Привод зеркала заднего вида на правой двери.

Жгут проводов этого зеркала.

Аналогично.

Подключение электропроводки к потолку кабины.

Жгут верхнего динамика.

Аналогично.

Система освещения ступеней двери.

Разъем нижнего жгута.

Вентилятор второго отопителя.

Сопротивление.

Концевой выключатель заднего хода.

Определитель скорости.

Концевой выключатель ручного тормоза.

Электроразъем на левой двери.

Разъем проводки зеркала на левой двери.

Привод зеркала заднего вида на левую дверь.

Подсветка справа.

Аналогично слева.

Лампы дополнительного освещения салона (автобус).

Аналогично.

Блок реле и предохранителей в панели приборов.

Регулятор обогрева зеркал.

Регулятор ближнего света.

Регулятор дальнего света.

Контроллер звукового сигнала.

Регулятор системы отопления.

Контроллер очистки стекла.

Резерв.

Блок предохранителей.

Контроллер освещения.

Контроллер системы микроклимата.

Электронная комбинация приборов.

Заслонки воздуховодов приточных к окнам, ступням водителя и пассажира.

Дефлектор приводов в панели.

Клапан центральный в канале микроклимата.

Заслонка рециркуляции.

Дополнительная розетка.

Прикуриватель.

Вентилятор системы микроклимата.

Регулятор скорости нагревателя.

Подсветка бардачка.

Концевой выключатель подсветки.

Освещение кабины.

Концевой выключатель на рычаге педали тормоза.

Радиоразъем №1.

Радиоразъем №2.

Запас.

Переходный соединительный жгут.

Жгут системы микроклимата.

Для машин с АБС доступен отдельный жгут.

Задний жгут проводов

1. Соединительный разъем.
2. Аналогично.
3. Забор топлива из бака.
4. Подключение проводки правого заднего фонаря.
5. То же для левого борта.
6. Фонарь правый.
7. Фонарь слева.
8. Подсветка вывески.
№

При установке на дизельный двигатель «Газель» компания «Камминз» несколько меняет моторный отсек и жгуты кабины. Вместо свечей зажигания устанавливаются свечи накаливания для упрощения запуска двигателя при низких температурах.Кроме того, есть дополнительные цепи педалей газа и дополнительный автономный отопитель.

Схема электрооборудования коммерческого автомобиля «Газель» может отличаться в первую очередь в зависимости от того, какая из них. Электропроводка также различается по типу кузова — например, у задних фонарей другое расположение, чем у бортовых. Соответственно, провода прокладываются в другом месте, имея другую длину.

Электропроводка в кабине грузовика ГАЗ 3302

Также следует учитывать автомобили разных поколений по годам выпуска — комбинации приборов, оптика, блок предохранителей и т. Д.изменение с течением времени. Замена вилок и проводки в электросхеме. Поэтому существует множество модификаций электрической схемы.

Несмотря на множество доработок, принцип построения электросхемы одинаков на всех автомобилях. Все потребители электроэнергии запитаны от постоянного напряжения 12 вольт. Масса корпуса и блок питания — минусовой провод, электрическая схема — двухпроводная.

Расположение АКБ в Газели

Любая схема имеет следующие элементы:

Читайте также

Ремонт и замена тормозного суппорта на Газель

Различные схемы в зависимости от двигателя

Самая первая на На «Газель» стали устанавливаться карбюраторные двигатели ЗМЗ 402.Для работы системы зажигания ДВС необходимо было подать питание на катушку зажигания, распределитель и выключатель. Следующая в серии также пошла в карбюраторном исполнении.

Но в нем уже были катушки, распределитель и коммутатор, вместо них был установлен электронный блок управления зажиганием.

Позже Газели оснащались инжекторным двигателем ЗМЗ 405, который вместо карбюратора имел систему распределенного впрыска.

Так выглядит двигатель ЗМЗ 405

Электропроводка на этом двигателе уже совсем другая — блок управления стал общим и для системы зажигания, и для распределенного впрыска.
имеют свою электрическую схему, и она различается в зависимости от типа установленного ДВС: Cummins или ЮМЗ-А274. С конца 2014 года Газель Next оснащается новым двигателем объемом 2,7 литра.

Переставляем проводку мотора

Разумно разделил жгуты проводов на переднюю, заднюю и моторный отсек. Поэтому при замене силового агрегата на двигатель другого типа (например, карбюратор ЗМЗ 406 на инжектор ЗМЗ 405) менять всю проводку не нужно, нужно просто поменять провода подкапотного пространства.
