Ремонт карбюратора К-151

Снять воздушный фильтр

Отвернуть винт 6 крепления тяги 2 к рычагу привода воздушной заслонки, отвернуть винт 1 крепления тяги к кронштейну и отсоединить тягу от карбюратора

Отвернуть гайку 7 крепления троса акселератора к сектору привода дроссельных заслонок, сдвинуть сальник 5, отвернуть гайку 4 и вынуть тягу 3 из кронштейна и сектора привода дроссельных заслонок.

Ослабив стяжные хомуты, снять со штуцеров карбюратора шланги подачи 2 и слива 3 топлива, шланг 1 системы вентиляции картера, вакуумный шланг управления экономайзером принудительного холостого хода (ЭПХХ) с обратной стороны карбюратора и шланг 5 к электромагнитному клапану системы ЭПХХ, к вакуум- корректору распределителя зажигания 7 и к термовыключателю рециркуляции отработавших газов

Отсоединить провода 6 от микровыключателя системы ЭПХХ. 4.

Отвернуть четыре гайки 1 крепления карбюратора к впускной трубе, снять держатель 2 троса

Снять карбюратор

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае.

Если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений, то нужно разобрать и промыть детали карбюратора.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять

Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом.

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка и установка

Сборку узлов карбюратора и самого карбюратора в целом, а также его установку на двигатель производят в последовательности, обратной разборке, с учетом следующего:

1. Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.

2. Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.

3. Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.

4. Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.

5. Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.

6. Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.

7. После сборки и установки карбюратор необходимо отрегулировать

Регулировка

1. Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

2. Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр. Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

3. Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин.

После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров.

Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя.

При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Регулировка тяги воздушной заслонки карбюратора

1. Отвернуть винт 4 и вынуть тягу 1 из рычага привода воздушной заслонки.

Отвернуть винт 2 и вынуть оболочку 3 тяги из кронштейна на карбюраторе.

2. Не снимая оболочку, вытянуть из нее тягу за ручку в салон автомобиля.

Для замены оболочки тяги необходимо отвернуть гайку на кронштейне под рулевой колонкой и вытянуть оболочку тяги в салон.

3. Вставить новую тягу в оболочку со стороны салона и закрепить винтом на рычаге привода воздушной заслонки.

Если снималась оболочка, нужно вначале установить оболочку тяги со стороны салона и закрепить гайкой на кронштейне, затем вставить в нее тягу.

4. Отрегулировать тягу воздушной заслонки. Для этого нажать до упора на ручку тяги, расположенную под рулевой колонкой.

Ослабить затяжку винта 4 и полностью открыть воздушную заслонку, повернув рычаг 5 привода заслонки.

Затем затянуть винт 4.

Вытянуть ручку тяги на себя до упора, воздушная заслонка должна полностью закрыться.

Если этого не произошло, ослабить затяжку винта 1 и перемещением оболочки 2 тяги в кронштейне 3 добиться полного закрытия воздушной заслонки.

Еще раз проверить открытие и закрытие воздушной заслонки, перемещая ручку тяги от упора до упора.

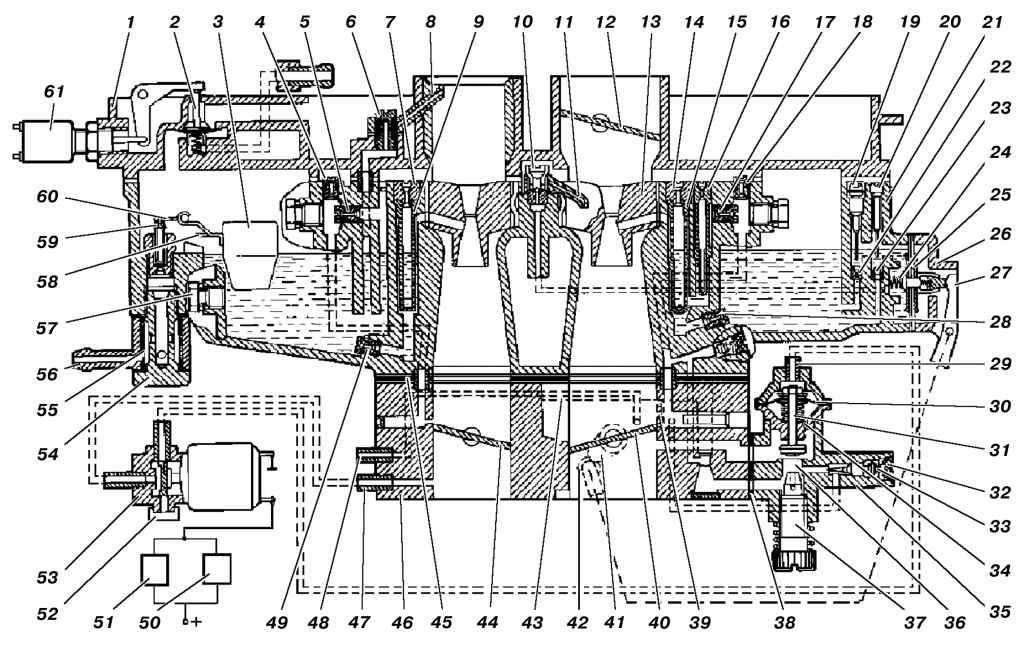

Схема и элементы карбюратора К-151

Карбюратор К-151, К-151Д устанавливают на двигатели модели 402 и 4021.

Карбюратор К-151 (рис. 1) состоит на трех основных разъемных частей, соединенных через уплотняющие прокладки винтами

Верхняя часть — крышка карбюратора включает воздушный патрубок, разделенный на два канала, с воздушной заслонкой в канале первой камеры.

Средняя часть состоит из поплавковой и двух смесительных камер и является корпусом карбюратора.

Нижняя часть — корпус дроссельных заслонок включает смесительные патрубки с дроссельными заслонками первой и второй камер карбюратора.

Прокладка между средней и нижней частями карбюратора — является уплотнительной и теплоизоляционной.

Конструктивно карбюратор состоит из двух смесительньных камер — первой и второй.

Каждая из камер карбюратора имеет собственную главную дозирующую систему.

Система холостого хода — с количественной регулировкой постоянного состава смеси (автономная система холостого хода).

Во второй камере карбюратора имеется переходная система с питанием топливом непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной заслонки второй камеры.

Ускорительный насос — диафрагменного типа.

Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.

Рис. 2. Схема полуавтоматического устройства пуска и прогрева

Система пуска холодного двигателя (рис. 2) — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится водителем при помощи ручного привода.

В момент пуска двигателя пневмокорректор, используя разрежение, возникающее под карбюратором, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.

При вытягивании ручки тяги воздушной заслонки необходимо нажать на педаль акселератора.

Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель.

Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Система отключения подачи топлива карбюратора К-151 состоит из блока управления 33 (см. рис. 1), микровыключателя 35 электромагнитного клапана 32 и экономайзера принудительного холостого хода.

Микровыключатель и экономайзер принудительного холостого хода размещаются на карбюраторе, электромагнитный клапан — блок управления — на щитке передка кабины.

Блок управления 33 представляет собой устройство, которое в зависимости от частоты электрических импульсов, поступающих с катушки зажигания, управляет электромагнитным клапаном 32.

При отпущенной педали акселератора контакты микровыключателя 35 должны быть разомкнуты.

При отпущенной педали акселератора и частоте вращения коленчатого вала двигателя более 1400 мин ^-1 блок управления не подает напряжения на электромагнитный клапан, в результате чего через каналы электромагнитного клапана атмосферный воздух поступает в экономайзер принудительного холостого хода, клапан которого перекрывает канал холостого хода.

В случае нарушения нормальной работы системы отключения подачи топлива (двигатель не пускается или «глохнет» при отпущенной педали дроссельных заслонок) необходимо прежде всего убедиться в надежности электрических контактов элементов системы, после чего следует последовательно проверить работоспособность электромагнитного клапана, микровыключателя и блока управления.

Элементы карбюратора К-151

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на «Газель» выполнен с широкой крышкой. Клапан у модификации способен выдерживать большое давление. Среди особенностей важно отметить качественную помпу, которая установлена ​​в устройстве. Также модель активно хвалят за широкоугольную камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Видео на эту тему стоит посмотреть перед разбором устройства. Во время регулировки важно четко следовать инструкции. Для того, чтобы детально разобраться в этом вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Общее устройство карбюратора

Рассмотрим карбюратор «Газель» К-151, включающий диффузор и систему клапанов, расположенных в широкой камере. В нижней части модели находится помпа. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель фиксируется на резьбе. Сбоку модели имеется распылитель, который подключается к патрубку.

Ограничитель используется с форсункой. Внизу карбюратора находится топливная система. Также в схему карбюратора К-151 входит штуцер, который используется с маленькой иглой. Поплавковый механизм расположен под патронником. Отдельного внимания в устройстве заслуживает переходник. В этом случае он используется с дросселем. Подключение карбюратора К-151 происходит через нагнетатель.

Поплавковый механизм

Поплавковый механизм у карбюратора выполнен с двумя накладками. Стойки только с одной стороны. Чтобы почистить этот механизм, нужно лишь снять верхнюю крышку модификации. Также следует отметить, что трубка отдаляется от центральной камеры. В нижней части механизма размещен блок от карбюратора К-151. Неполадки в нем возникают редко, поскольку используются две накладки. На холостом ходу они могут сильно размываться. При необходимости накладку можно вырезать из небольшого кусочка резины.

Система клапанов

Система клапанов карбюратора отвечает за впрыск топлива. На стойки оказывается большое давление. Камера первичной модификации выполнена с двумя опорами. В центральной части устройства находится небольшая крышка. Чтобы настроить его, вы должны использовать ключ. В боковой части системы к карбюратору К-151 подведен клапан. Неисправности механизма всегда можно устранить при необходимости. Вставки модели в данном случае выполнены из резины. Струя идет от клапанов к сержанту. Чтобы заменить клапан самостоятельно, необходимо специальное оборудование. Специалисты говорят, что трубку нужно периодически чистить. Для этого подойдет длинный шомпол. Целесообразнее подавать воду под высоким давлением.

Регулировка держателя

За счет вращения держателя производится регулировка карбюратора К-151. Видео в интернете по этому поводу не всегда полностью раскрывает тему. В этой модификации держатель расположен сбоку от насадки. Для его прокрутки понадобится короткая Г-образная клавиша. Поверните его по часовой стрелке. Во время этого процесса человек должен следить за положением клапана. Если он отклоняется назад, то держатель нужно повернуть больше по часовой стрелке. В некоторых случаях дроссельная заслонка может опускаться при регулировке. В этом случае винт всегда должен находиться в зажатом положении. Чтобы добраться до заслонки, ее необходимо проткнуть острым предметом со стороны первичной камеры.

Вторичная камера модификации

Вторичная камера в этой модификации включает мощный насос и комплект дисков. Проточный клапан в этом случае находится на дне камеры. Также следует отметить наличие у этой модели жиклера, взаимодействующего с топливной системой. При обнаружении неисправности рекомендуется немедленно проверить работу центрального соединения. Если игла не двигается, канал заблокирован.

Проще всего чистить камеру насадкой. Дополнительно он продувается потоком воздуха под давлением. Важно не повредить клапанную систему. Холостой ход карбюратора К-151 регулируется держателем. У некоторых возникают проблемы с регулятором, который находится в камере. В этой модификации он связан с роликом.

Для проверки регулятора снимите крышку и отсоедините верхний насос. Только после этого доходит непосредственно до стойки. Ролик сначала отсоединяется. После этого необходимо осмотреть основание регулятора. Этот карбюратор выполнен с небольшой подставкой. Если он деформирован, то модель придется полностью заменить. Еще одна проблема может крыться в изогнутой перегородке. Это связано с перегрузкой клапанов. Раздел можно изменить отдельно. В этом случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос в этом карбюраторе используется с небольшой рейкой. В верхней части модификации находится ручка, которая соединяется с корпусом. Также есть винт, который зажимает стойку. Основные поломки модели связаны с ручкой. Ремонт карбюратора К-151 в этой ситуации следует начинать с осмотра основания насоса. После этого проверяется трубка из стойки. Внутри насоса находится небольшой поршень. Чтобы добраться до него, нужно снять нижнюю крышку. Только после этого можно будет закрутить винт и полностью осмотреть внутренности модификации. При этом переходник трогать не нужно. При замене ручки особое внимание следует уделить жиклеру. В некоторых случаях он быстро тонет. Стойку допускается менять без крышки. При этом самое главное не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, то следует отметить, что он установлен в карбюраторе К-151 Д с двумя колонками. Накладки применяются только в верхней части устройства. При замене регулятора сначала снимается крышка. Следующим шагом является удаление раздела. В дальнейшем его придется хорошо смазывать. В этом случае не прикасайтесь к заслонкам.

Перегородка у этого карбюратора крепится только на одной клипсе. Фиксатор сидит достаточно прочно, поэтому его надо зажать. Особое внимание следует уделить стойке. Держатель целесообразнее не отпускать при этом. Если зажимной винт выпадет, его необходимо немедленно заменить. Иногда контроллер падает напрямую. Это связано со смещением опоры. В этой ситуации специалисты рекомендуют проверить боковую рамку и целостность камеры.

Как заменить фитинг в устройстве?

Гнездо, которое есть у карбюратора К-151, играет роль держателя. Это необходимо для нормальной работы клапанов. Если штуцер сбит, клапана быстро изнашиваются. Другой процесс сопровождается перегревом первичной камеры. Смазка тоже сломана. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть дроссель. Это не займет много времени. В первую очередь ставится блок для фиксации механизма. Также можно использовать обычные тиски. После этого необходимо найти прижимные винты на верхней крышке. Они находятся по бокам и скрыты накладками. После снятия крышки центральный клапан сдвигается в сторону. При этом насос полностью вынимается.

Тогда вам придется внимательно осмотреть клапан. Если они видны на потемнениях, то нарушена смазка карбюратора. Помпа тоже может пострадать от этого. Далее идет непосредственно дроссель. У его основания имеется небольшая головка. При деформации модель не выдерживает давления, которое создается внутри камеры. Голова у этой модификации съемная. Однако достать его отдельно достаточно проблематично. В этом случае необходимо полностью менять союз.

Замена прокладок

Прокладки у карбюратора отвечают за герметизацию камер. Если посмотреть на нижние прокладки, то видно, что у них узкое основание. Они зажимаются винтами на корпусе. Чтобы поменять накладки на вторичной камере, в первую очередь нужно починить карбюратор К-151. После этого жиклер откручивается. Не прикасайтесь к демпферам. Многие совершают ошибку, сразу берясь за все саморезы. Вы должны откручивать их по одному. Таким образом, накладка никогда не прогнется. Если рассматривать верхнюю камеру, то тут все немного иначе. В первую очередь карбюратор фиксируется на ремонт. Следующим шагом является пережатие клапана. При этом держатель должен находиться в неподвижном состоянии. Винты необходимо закручивать по одному. Кроме того, человек должен следить за положением стойки. Иногда патч начинает ползать сразу.

Все это приводит к тому, что его можно повредить. Чтобы избежать этого, вам придется воспользоваться помощью друга. Один человек должен следить только за держателем и одновременно заниматься винтами. Компаньон обязан контролировать оверлей. Если он начнет сильно провисать, то его однозначно придется менять. Также стоит отметить, что прокладка находится в первичной камере карбюратора. Он расположен сразу за крышкой. Колпачок закреплен на четырех винтах. Прежде чем крутить все обратно, особое внимание следует уделить смазке основных узлов. При этом края камер должны быть хорошо зачищены.

Запорный механизм

Запорный механизм, который есть у карбюратора К-151, отвечает за подачу топлива. В его состав входит струйный, а также маломощный насос, от которого отходит трубка. Камера первичной модификации находится внизу. Основная проблема устройства кроется в неправильной работе расширителя. Он устанавливается на специальный переходник.

Необходимо немедленно проверить адаптер на предмет засорения. Для этого отключите насос и осмотрите основание камеры. Расширитель на карбюраторе фиксируется двумя хомутами, которые есть с двух сторон. Струя воздуха при этом не должна касаться держателя. При замене расширителя рекомендуется тщательно очистить головку. При этом верхнюю крышку нельзя сильно тереть.

Ремонт дроссельной заслонки

Дроссельная заслонка, которая есть у карбюратора К-151, может двигаться только в одну сторону. Ломается из-за большой загруженности стойки. Это происходит из-за нарушения системы впрыска. Чтобы исправить эту ситуацию, сначала рекомендуется осмотреть переходник, который находится под помпой. Самое простое — поменять прокладку. Если на основании есть царапины, значит есть трение с клапаном.

Все это, по большому счету, дает большую нагрузку на топливную систему и демпфер. Чтобы поменять клапан, достаточно отсоединить верхнюю крышку. Не прикасайтесь к регулировочному винту. В дальнейшем будет сложно настроить. Особое внимание при замене клапана следует уделить передней рейке. Винт на нем не должен быть зажат до упора. Если вы имеете дело непосредственно с заслонкой, вам придется снять жиклер. При этом трубку отсоединять не следует. Заслонка убирается вручную, а защелка отодвигается в сторону.

Как заменить дренажную трубу?

Дренажная трубка этого карбюратора расположена под вторичной камерой. Имеет короткую длину, но иногда закручивается. При этом все механические повреждения корпуса и чрезмерная тряска. Чтобы закрутить трубку со стороны патрубка, нужно иметь небольшой ключ. Выходные отверстия форсунки необходимо немедленно очистить от пыли. Для этого можно использовать тряпку. После этого патрубок отсоединяется со стороны камеры. 9Устройство 0003
