Ремонт главного цилиндра сцепления своими силами

Основная работа системы сцепления заключается в передаче крутящего момента от двигателя – колесам. Если просто выражаться. Механизм сцепления в нужное нам время отключает двигатель от коробки передач, после чего плавно соединяет этот дуэт обратно. За это время водитель успевает переключиться на другую передачу.

Привод выключения сцепления состоит из следующих элементов:

1. Педаль сцепления.

2. Главный цилиндр сцепления, он размещен непосредственно в самой цепи за педалью.

3. Рабочий цилиндр сцепления, тот который перемещает нажимной подшипник в вилку.

4. Вилка выключения сцепления.

5. Нажимной подшипник.

6. Система трубопровода (патрубок).

Что такое устройство главного цилиндра сцепления? Это всего-навсего поршень, цилиндр, манжеты, корпус. Работа главного цилиндра сцепления заключается в передаче усилия от педали, на которую давит водитель на рабочий цилиндр сцепления, посредством рабочей жидкости.

Необходимость ремонта цилиндра сцепления

В случае выхода из строя поршня или возникновения утечки тормозной жидкости через манжеты, необходимо произвести ремонт или переборку главного цилиндра сцепления. Кроме того, через поврежденные уплотнительные кольца главного цилиндра сцепления в гидропривод сцепления может поступать воздух. В таком случае ремонт главного цилиндра сцепления просто неизбежен.

Выявить утечку жидкости не составит большого труда, поскольку ее можно будет увидеть по «странному» поведению педали сцепления. Когда воздух попадает в гидропривод, это также сопровождается характерным провалом педали сцепления.

Короче говоря, если имеется любой из вышеуказанных «симптомов», необходимо приступать к ремонту. Зачастую полной замены главного цилиндра сцепления можно избежать и «отдежуриться», как говорится «малой кровью», немного поработав своими руками. Для этого в автомагазинах имеется специальный ремкомплект главного цилиндра сцепления.

В стандарте такой ремкомплект содержит все наиболее часто изнашивающиеся детали. Полную замену цилиндра сцепления необходимо производить лишь в крайних случаях, когда уже ни прокачка, ни полная переборка не помогают.

Главный тормозной цилиндр: переборка и ремонт

Демонтаж и установка главного цилиндра обычно производится по традиционной схеме. То есть, следует запомнить как демонтировал, для того чтобы потом можно было без труда установить обратно на место, только в обратном порядке. Извините, но детально расписывать этот процесс не буду, так как не считаю это необходимым.

Не рекомендую производить самостоятельную разборку главного цилиндра тем, кто не имеет ни малейшего представления о том, что это такое, не обладает элементарными слесарными навыками. В таких «тяжелых» случаях лучше, либо обратиться за помощью к специалисту, либо полностью заменить главный цилиндр.

После того как главный цилиндр разобран, можно приступать к процедуре промывания деталей цилиндра. Делается это исключительно с использованием тормозной жидкости. Желательно поменять все детали, которые имеются в ремкомплекте, например возвратная пружина, уплотнительные кольца.

При осмотре цилиндра обратите особое внимание на следующие детали: общее состояние корпуса, а также то, в каком состоянии находятся зеркала и штоки. Если имеется небольшая коррозия, либо какие-то незначительные задиры их можно убрать при помощи мелкозернистой наждачки. Однако будьте внимательны, иногда задиры могут свидетельствовать о нарушении зазора между цилиндром и поршнем.

К вашему вниманию несколько полезных советов при ремонте главного цилиндра

1. При снятии главного цилиндра сцепления, рабочую жидкость из гидропривода можно не сливать полностью.

2. Промывая детали цилиндра, запрещено применение таких жидкостей, как: минеральное масло, дизельное топливо, бензин или керосин. Промывать нужно исключительно тормозной жидкостью с целью предотвращения разбухания резиновых деталей.

3. Прежде чем приступить к сборке цилиндра, протрите все детали тормозной жидкостью.

4. Когда установка главного цилиндра завершена обязательно прокачайте гидропривод.

Ремонт главного цилиндра сцепления своими силами

3.6 (72%) 5 голос[а]

sanekua.ru

Замена (ремонт) рабочего цилиндра сцепления своими силами » АвтоНоватор

Рабочий цилиндр сцепления является составной частью гидропривода системы сцепления автомобиля. Его задача – принимать усилие, идущее от главного цилиндра сцепления и перемещать вилку выключения сцепления с нажимным подшипником.

Когда начнём ремонт рабочего цилиндра сцепления

Цилиндр сцепления рабочий традиционно размещается на картере сцепления. Его устройство принципиально не отличается на разных марках и моделях автомобилей, поэтому принцип замены или ремонт рабочего цилиндра сцепления одинаков, как на Паджеро, так и на Жигулях.

Устройство технологию его разборки вам необходимо знать для того, чтобы произвести ремонт рабочего цилиндра сцепления своими руками. Эта процедура не так сложна, как может показаться на первый взгляд.

В корпусе цилиндра находятся: толкатель, поршень, уплотнительные кольца, штуцер для выпуска воздуха, пружина.

Замена рабочего цилиндра сцепления в сборе является крайней мерой, так как существующие ремкомплекты полностью укомплектованы наиболее изнашиваемыми деталями. Хотя, в последнее время очень и очень страдает качество резиновых деталей.

Первым признаком нарушения работы сцепления является мягкий ход или провал педали сцепления. Но, это ещё не повод приступать к ремонту гидропривода. Для того, чтобы успокоить свою совесть необходимо провести прокачку гидропривода сцепления.

А вот если во время прокачки вы обнаружите в тормозной жидкости воздух, то стоит задуматься, откуда он взялся. Как правило, наличие воздуха в гидроприводе свидетельствует о нарушении герметичности резиновых уплотнителей.

Прокачка гидропривода сцепления

К винту прокачки на рабочем цилиндре подсоедините шланг и опустите его другой конец в ёмкость с тормозной жидкостью. Затем наполняем бачок главного цилиндра сцепления тормозной жидкостью и нажимаем педаль до прекращения появления воздушных пузырьков.

Если они не прекращаются, то начинаем ремонт гидропривода. Предварительно проверьте наличие следов наружного подтекания жидкости на обоих цилиндрах, трубопроводе и в местах соединения.

Ремонт рабочего цилиндра сцепления

Ремонт начинаем со снятия цилиндра и его разборки. Для этого понадобятся слесарный инструмент и тиски. В тиски рабочий цилиндр помещаем после снятия, для удобства его разборки.

• Защитный колпачок снимается вместе с толкателем, затем извлекаем поршень и снимаем стопорное кольцо на поршне.
• Снимаем с поршня уплотнительные кольца и пружину.
• Далее следует прочистить все отверстия в цилиндре и штуцер выпуска воздуха.
• Убедитесь в отсутствии механических повреждений наружной поверхности поршня и зеркала цилиндра.
• При наличии механических повреждений на пружине её следует заменить.
• Уплотнительные кольца и защитный колпачок меняются однозначно на новые из ремкомплекта.
• Промойте все детали чистой тормозной жидкостью, и только ею. Масло, бензин, «солярка» исключаются для промывки, иначе произойдет набухание резиновых деталей. Кстати для гидропривода используйте качественную тормозную жидкость.

Сборка и установка рабочего тормозного цилиндра производится в обратном порядке. Лишних деталей по инструкции о сборке рабочего цилиндра, оставаться не должно. Только те, которые вы не использовали из ремкомплекта рабочего цилиндра сцепления.

После ремонта рабочего или главного цилиндра сцепления не забудьте провести прокачку гидропривода.

Удачи вам при ремонте рабочего цилиндра сцепления.

carnovato.ru

Ремонт рабочего цилиндра сцепления, починка главного цилиндра

1731 Просмотров

Сцепление – один из основных узлов автомобиля, без которого невозможно нормальное движение. Для управления этим узлом и передачи усилия от педали к дискам в нем существует два приспособления – главный и рабочий цилиндры.

Рабочий цилиндр: что это и где он расположен

Рабочий цилиндр сцепления предназначен для передачи усилия от главного непосредственно на вилку, «разрывающую» ведущий и ведомый диски, позволяет передавать энергию вращения коленчатого вала карданному (или приводам). Крепится он обычно на коробке перемены передач жестко и имеет возможность ручной регулировки. От воды и грязи он защищен резиновым пыльником.

Принцип устройства такого узла почти одинаков на различных моделях машин. Деталей в нем не много:

• корпус;
• поршень;
• тарелка;
• стопорное кольцо;
• штуцер;
• толкатель;
• колпачок;
• шайба;
• пружина;
• уплотнительное кольцо.

В собранном виде деталь меняют очень редко, в основном замене подлежат трущиеся части и уплотнители. А именно: поршень, толкатель, резиновые детали, пружины.

Что, когда и как менять

При заведенном двигателе энергия движения должна передаваться от коленвала к колесам. Если машина не движется – сцепление дисков нужно разорвать. Как это происходит? Водитель нажимает педаль, поршень главного цилиндра выталкивает тормозную жидкость, по трубкам усилие передается на рабочий, его поршень толкает вилку, она надавливает на выжимной подшипник, который разъединяет фрикционные диски.

Чаще всего в таком узле меняют пыльники, уплотнительное кольцо. Реже – пружину и поршень, иногда выходят из строя шток и тарелка. Все элементы без проблем можно заменить. Время замены уплотнительных колец легко определить по следам протекания жидкости под автомобилем. Пыльник стоит заменить, если обнаружились внешние повреждения или растяжение. Неплотный пыльник пропускает внутрь корпуса влагу, пыль и грязь. Если привод механический, и подтекать нечему, стоит проверить целостность или натяжение троса.

Для отсоединения корпуса от кожуха КПП потребуются рожковые ключи и пассатижи. Пассатижами аккуратно снимаем пружину, возвращающую вилку в исходное положение, ключами откручиваем болты. А для того, чтобы разобрать ГЦС, нужно иметь спецсъемник для удаления внутренних стопорных колец, а также плоскую отвертку. Снимаем стопорное кольцо, вынимаем весь механизм из корпуса, после чего меняем резиновые уплотнители при помощи плоской отвертки. Ремонт рабочего цилиндра сцепления – процесс нетрудный, его можно провести в домашних условиях.

При самостоятельном ремонте рабочего цилиндра сцепления нужно тщательно подбирать приобретаемую деталь. Желательно покупать оригинальные запчасти, но такая возможность есть не всегда. В таком случае можно приобрести лицензионные, сертифицированные детали авторитетных производителей.

Работа с главным цилиндром

Ремонт главного цилиндра сцепления – не менее важный процесс. Данный цилиндр – это один из важнейших узлов системы сцепления. Для того чтобы продиагностировать его работу, необходимо провести следующие манипуляции:

1. Визуально проверить наличие подтеканий тормозной жидкости на корпусе цилиндра и в местах соединений.
2. Убедиться в том, что нет механических повреждений корпуса и соединительных трубок.
3. Проверить педаль на «провал».

При обнаружении различных признаков неисправностей необходимо сразу произвести ремонтные работы. При ремонте такого узла чаще всего меняют резиновые уплотнители или затягивают резьбовые соединения. Но иногда повреждаются зеркало корпуса, поршни, трубки. При обнаружении таких поломок трубки и цилиндр лучше заменить.

Заключение

Все работы рекомендуется проводить у специалистов или под их руководством, неправильная или некачественная сборка механизмов может привести к тому, что работа всех систем автомобиля будет некорректной.

portalmashin.ru

Рабочий цилиндр сцепления: ремонт, замена, проверка, неисправности

Механизм сцепления в автомобилях служит для соединения двигателя с коробкой передач и возможностью их рассоединения в нужный момент. Гидравлический привод позволяет воздействовать на него дистанционно при помощи нажатия педали с передачей усилия на корзину. Одной из самых важных деталей в системе гидропривода помимо главного цилиндра является рабочий, обеспечивающий приложение усилия к механическим частям сцепления, находящимся к корзине.

Принцип действия рабочего цилиндра сцепления

Рабочий цилиндр гидропривода сцепления принимает усилие, сообщенное педалью главному цилиндру, и в результате созданного в трубопроводе давления, передает его непосредственно на вилку, воздействующую на выжимной подшипник. Он является составной частью системы, и представляет собой изделие цилиндрической формы, прикрепленное на картер корзины сцепления. В него входит трубка гидропривода, а выходит шток, с одной стороны упирающийся в поршень цилиндра, а с другой в вилку механизма сцепления.

Общая конструкция изделия

Рабочий цилиндр сцепления состоит из следующих частей:

1. Корпус цилиндра, изготовленный из металла или пластика, с находящимся на нем клапаном для прокачки системы и удаления воздуха.
2. Поршень.
3. Возвратная пружина.
4. Толкатель, соединяющий поршень и вилку механизма сцепления.
5. Стопорное кольцо.
6. Уплотнительные кольца поршня и манжеты.

Как выбрать рабочий цилиндр сцепления

При замене рабочего цилиндра сцепления желательно покупать оригинальное изделие, изготовленное фирмой-производителем автомобиля. При отсутствии такой возможности допускается установка аналогичной запчасти стороннего производителя, при этом существует большой риск приобретения некачественного товара. Деталь, имеющая цену, значительно уступающую оригиналу, быстро выйдет из строя за счет некачественных комплектующих и низкого качества сборки. Это делает дешевую покупку экономически невыгодной, так как необходимость приобретения качественного изделия останется.

Установка или замена

Снятие или замена рабочего цилиндра сцепления производится в следующем порядке:

1. Отвинчивание пары болтов, крепящих корпус цилиндра к картеру сцепления.
2. Отсоединение толкателя от вилки механизма сцепления.
3. Отсоединение шланга, соединяющего рабочий и главный цилиндр сцепления.
4. Заглушка шланга подходящей по размеру пробкой для устранения вытекания жидкости.

Установка нового или отремонтированного рабочего цилиндра осуществляется в обратном порядке, после чего система прокачивается с целью заполнения ее тормозной жидкостью и удаления воздуха. При сборке на ось толкателя наносится специальная смазка, как правило CASMOLY L9508.

Неисправности рабочего цилиндра сцепления

На приближающийся ремонт или замену рабочего цилиндра сцепления указывают следующие признаки:

1. Резкое снижение уровня жидкости в бачке с характерными пятнами под автомобилем в районе нахождения рабочего тормозного цилиндра. Признаки свидетельствуют об утечке жидкости по причине износа манжет или нарушения целостности шланга. Устраняется заменой износившихся деталей и восстановлением герметичности системы.
2. Провалы или слишком мягкий ход педали сцепления. Свидетельствуют о попадании в систему воздуха, что устраняется прокачкой. При обследовании цилиндра и обнаружении на корпусе трещин или мест течи, через которые проходит воздух, производится частичный ремонт или замена изделия.
3. Постепенное проседание педали сцепления и возникновение проблем с переключением передач, при этом уровень жидкости в бачке не падает, а регулировка педали результата не приносит. Это признаки поломки пружины рабочего цилиндра, неисправность устраняется ее заменой.

Ремонт рабочего цилиндра сцепления с использованием ремкомплекта

Ремонт рабочего цилиндра сцепления начинается с его разборки. Для этого он помещается в тиски для удобства, после чего работы проводятся в следующем порядке:

1. Снятие защитного колпачка с толкателем, извлечение поршня и снятие с него стопорного кольца.
2. Снятие с поршня уплотнительных колец и пружины.
3. Прочистка в цилиндре всех отверстий и штуцера выпуска воздуха.
4. Обследование зеркал цилиндра и наружной поверхности поршня на наличие механических повреждений.
5. Промывка всех деталей и поверхностей тормозной жидкостью. Применение для этой цели других растворителей запрещается.
6. Установка деталей ремкомплекта, в который входят пружина, защитный колпачок и уплотнительные кольца поршня.
7. Сборка цилиндра.

Прокачка рабочего цилиндра сцепления

После установки рабочего цилиндра на место, производится его прокачка следующим образом:

1. Заполнить бачок главного цилиндра тормозной жидкостью.
2. К предварительно отвернутому на ¾ оборота штуцеру спуска воздуха рабочего цилиндра подсоединяется трубка с опущенным другим концом в емкость с тормозной жидкостью.
3. Многократное нажатие педали сцепления до прекращения появления из трубки пузырьков воздуха, после чего при педали, выжатой до отказа, штуцер завинчивается.
4. Отсоединение шланги и проверка уровня жидкости в бачке, которая при необходимости доливается.

Описанные действия позволяют устранить неисправность рабочего цилиндра сцепления всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Приора, Калина, Гранта, Веста и большинства иномарок.

Популярные модели и производители

При выборе неоригинального рабочего цилиндра сцепления чаще всего используются изделия следующих производителей:

1. Sachs. Немецкая фирма, является ведущим производителем цилиндров сцепления для большинства автомобильных марок зарубежных и отечественных производителей. Популярность обусловлена высоким качеством изделий и применением инновационных разработок.
2. Lukas. Крупнейший производитель автозапчастей, продукция которого отвечает всем международным стандартам качества. Выпускает тормозные цилиндры под большинство автомобильных марок и ремкомплекты для них.
3. Fenox. Специализируется на выпуске цилиндров сцепления и тормозов более 25 лет. Поставляет продукцию большинству автопроизводителей.
4. TRW. Фирма владеет брендом Lukas, и занимается поставкой компонентов тормозных систем, в частности тормозных цилиндров для всех крупнейших мировых автопроизводителей. Продукция отличается качеством и особой надежностью.
5. LUK. Официальный партнер основных автопроизводителей в плане проектирования новых разработок и систем. Поставляет цилиндры сцепления на сборочные конвейеры большинству крупных мировых автопроизводителей.

voditelauto.ru

Рабочий цилиндр сцепления: ремонт или замена?

Сцепление – особый механизм в автомобиле, работа которого базируется на действии силы трения скольжения (муфта фрикционная). Данный механизм предназначен для непосредственной передачи крутящего момента.

Помимо этого сцепление играет одну из главных ролей в управлении автомобилей, так как именно от него зависит плавность переключения передачи, кратковременного отсоединения от маховика, расположенного на двигателе, трансмиссии, гашения крутильных колебаний.

В современном мире само определение «сцепление» непосредственно относится к компоненту силовой передачи (трансмиссии) транспортного средства. Сам компонент трансмиссии предназначается для отключения и подключения соединения коробки передач с сердцем автомобиля – двигателем внутреннего сгорания.

Вообще, исторически сложилось, что сцепление было изобретено известным ученным Карлом Бенцем.

В автомобильной природе сцепление служит для временного разобщения с силовой передачей автомобиля коленчатого вала двигателя. Это, в свою очередь нужно при переключении шестеренок в самой коробке передач. Помимо этого это необходимо при частичном торможении автомобиля и при тотальной остановке транспортного средства.

Кроме этого сцепление позволяет спокойно и плавно пускать в ход свое транспортное средство (без рывков). Сцепление присутствует и на тракторах, и на комбайнах, то есть практически на всех наземных транспортных средствах.

Теперь необходимо описать сам привод выключения сцепления. Таким образом он состоит из: главного цилиндра сцепления, который находится сразу же за педалью, самой педали сцепления, рабочего цилиндра сцепления, который перемещает нажимной подшипник и вилку, вилки выключения сцепления, нажимного подшипника и системы трубопровода.

Неотъемлемой составной сцепления являются цилиндры. Их в автомобильной природе существуют два: главный цилиндр сцепления и рабочий цилиндр сцепления. Устройство главного цилиндра сцепления не представляет особой сложности: цилиндр, корпус, манжеты, поршень.

Основная задача главного цилиндра сцепления заключается в передаче усилия на рабочий педали непосредственно от педали, с помощью рабочей жидкости.

1. Когда начнём ремонт рабочего цилиндра сцепления

Рабочий цилиндр сцепления имеет особое расположение, и традиционно находится на картере сцепления. Устройство рабочего цилиндра сцепления не имеет принципиальных отличий на различных моделях и марках автомобилей. Именно поэтому весь принцип ремонта или замены рабочего цилиндра сцепления одинаков, как на новых иномарках, так и на древних отечественных автомобилях.

Для того, чтобы стало возможным самостоятельное проведение ремонта или замены рабочего цилиндра сцепления необходимо знать само устройство и технологию его разборки. Данная процедура (разборки) этого механизма достаточно просто, если соблюдать определенные аспекты при попытке внедриться внутрь всего устройства.

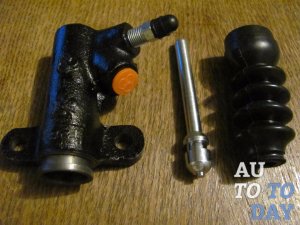

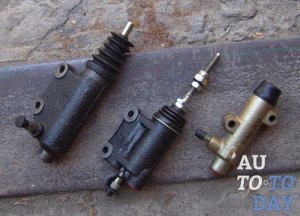

Непосредственно в корпусе цилиндра находится несколько очень важных элементов, неисправность которых не может гарантировать успешной работы всей системы сцепления.

Таким образом в корпусе цилиндра располагаются: поршень, толкатель, уплотнительные кольца, пружина и штуцер для выпуска воздуха.

Вообще, тотальная замена рабочего цилиндра сцепления в сборе является уже последней мерой, когда иного выхода из положения нет. Это потому, что уже укомплектованы существующие ремонтные комплекты самыми изнашиваемыми деталями. И тем не менее, в последнее время качество резиновых деталей оставляет желать лучшего.

Первый признак неисправности и нарушения работы сцепления – это провал педали сцепления или ее чересчур мягкий ход. Но все же, это не повод, чтобы сразу же приступить к ремонту гидропривода. Для того, чтобы немного приспустить свои страсти и переживания нужно провести полную прокачку гидропривода сцепления.

Проблемы могут возникнуть тогда, когда во время прокачки гидропривода сцепления в тормозной жидкости обнаруживается воздух. Если такое произошло, то нужно задуматься о том, откуда он мог взяться. Зачастую, если в гидроприводе возникает воздух, то это свидетельствует о нарушениях герметичности в резиновых уплотнителях.

Производить прокачку гидропривода сцепления достаточно просто. К самому винту прокачки на рабочем цилиндре необходимо присоединить шланг. Другой его конец необходимо опустить в емкость с тормозной жидкостью. После этого нужно наполнить бачок главного цилиндра сцепления этой же тормозной жидкостью из емкости.

Далее, необходимо нажать на педаль до прекращения возникновения пузырьков из воздуха. Если же не произойдет прекращение возникновения пузырьков, то нужно начать ремонт самого гидропривода.

До этого момента нужно проверить наличие следов наружного протекания жидкости, которые могут быть на трубопроводе, обоих цилиндрах и в местах соединения.

2. Ремонт рабочего цилиндра сцепления

Ремонт рабочего цилиндра сцепления нужно начинать с его снятия и разборки. Для этого нужны тиски и слесарный инструмент. После снятия нужно поместить рабочий цилиндр в тиски, чтобы было удобнее его разбирать.

Изначально нужно снять защитный колпачок вместе с толкателем. После этого необходимо извлечь поршень и снять стопорное кольцо, которое находится на поршне. С поршня нужно снять уплотнительные кольца и пружину. После этого важно прочистить штуцер выпуска воздуха и все отверстия, которые находятся в цилиндре.

Далее, необходимо убедиться в том, что механических повреждений в зеркале цилиндра и наружной поверхности поршня нет. Если же существуют какие-либо механические повреждения на пружине, нужно ее полностью заменить. Все уплотнительные кольца, резины и защитные колпаки нужно менять на новые. После этого нужно чистой тормозной жидкостью промыть все детали.

Для промывки исключаются бензин, масло, «солярка», так как из-за этого может произойти разбухание всех резиновых деталей, которые подлежали промывке. Для самого гидропривода необходимо использовать качественную тормозную жидкость. Сама сборка, а также установка рабочего тормозного цилиндра будет производиться в обратном порядке.

Не должно оставаться никаких лишних деталей после полной сборки цилиндра. Могут быть лишь те, которые не использовались из ремонтного комплекта рабочего цилиндра сцепления. После того, как был произведен полный ремонт главного цилиндра сцепления, или только рабочего необходимо в обязательном порядке провести прокачку гидропривода.

Ремонт или полная замена рабочего цилиндра сцепления – необходимая процедура при определенных сбоях в работе сцепления. При всем этом можно как полностью заменить весь рабочий цилиндр, так и частично заменить лишь те детали, которые подверглись повреждениям.

Если возникают более серьезные проблемы, которые не были указаны в данной статье, тогда сущность всей проблемы не заключается в одном рабочем цилиндре, а может быть повреждение всей механической системы сцепления.

Таким образом, если просмотреть все вышеуказанные рекомендации, то можно отметить, что частичный ремонт или полная замена рабочего тормозного цилиндра являются не сложными процедурами и могут проводится даже в домашних условиях.

Существует один совет, который может продлить жизнь как отдельных элементов – рабочего цилиндра сцепления, так и всей системы сцепления транспортного средства. Достаточно просто следить за своим «железным конем», заботиться о нем, и самое главное – вовремя менять масло на еще более качественное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

назначение, устройство, принцип работы и неисправности

Сцепление является важным элементом в устройстве автомобиля, позволяя «соединить» двигатель и коробку передач, а также реализовать возможность комфортного изменения ступеней, исключить ударные нагрузки и т.д.

Схема устройства сцепления на разных авто может отличаться, при этом на современных ТС зачастую используется гидравлическое сцепление. Среди основных составных элементов гидравлической системы сцепления следует выделить ГЦС (главный цилиндр сцепления).

Задачей такого цилиндра (иногда называется выжимной цилиндр сцепления) является эффективная передача усилия от педали сцепления на вилку выключения сцепления. Указанная вилка осуществляет прижим выжимного подшипника, что позволяет данному механизму работать благодаря взаимодействию с лепестками корзины сцепления.

Читайте в этой статье

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный  и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

• усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
• сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
• рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д.

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей. Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров).

Изделия из чугуна и алюминия достаточно распространены, являются «средним» вариантом по качеству, пластиковые корпуса самые доступные по цене, однако не всегда отличаются надежностью и длительным сроком службы. Что касается стали, такие цилиндры самые надежные, однако имеют высокую стоимость по причине сложности изготовления.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Еще одним элементом, который может стать причиной проблем с ГЦС, является пружина в цилиндре. Пружина главного цилиндра сцепления постоянно испытывает нагрузки в процессе эксплуатации автомобиля, также на нее воздействует тормозная жидкость, которая выполняет в данном случае функцию рабочей. Когда металл становится более хрупким, пружина может попросту лопнуть.

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность.  Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Причины и признаки неисправности ГЦС

Как уже было сказано выше, со временем износ отдельных элементов цилиндра неизбежен. Также к преждевременному выходу детали из строя может привести несвоевременная замена тормозной жидкости, разрывы уплотнителей, ошибки при сборке/установке отдельных запчастей из ремкомплекта и т.д.

Как правило, самой серьезной поломкой можно считать такую, когда зеркало самого цилиндра сильно изношено, появились задиры, потертости и другие дефекты на поверхности металла, видны очаги коррозии. В такой ситуации обычной переборкой с использованием ремкомплекта часто обойтись не удается. Выходом становится только полная замена главного цилиндра сцепления.

Дело в том, что одним из свойств тормозной жидкости является высокая проникающая способность. Это значит, что жидкость просачивается даже по мельчайшим царапинам на зеркале цилиндра и/или поршне. Замена только резиновых уплотнителей в этом случае не помогает.

Рекомендуем также прочитать статью о том, есть ли сцепление в коробке автомат. Из этой статьи вы узнаете, какие устройства и механизмы в АКПП выполняют функцию сцепления, а также как работает сцепление в автоматической коробке.

Зачастую качественный ремкомплект ГЦС обычно имеет как манжеты, так и новый поршень. Однако если царапины имеются на зеркале цилиндра, в этом случае нужна замена всей детали. По этой причине важно не допускать критического износа, обращая внимание на малейшие признаки неисправности ГЦС. Как только в цилиндре возникают неполадки, жидкость из системы может вытекать, понижается ее уровень.

Также педаль сцепления может работать хуже, при езде водитель замечает, что процесс переключения передач нарушен в результате сбоев в работе сцепления. При проблемах с цилиндром педаль сцепления может падать в нижнее положение (проваливаться, залипать), ход педали становится тугим и т.д.

В таком случае нужно безотлагательно провести визуальный осмотр. Прежде всего, следует провести проверку уровня и состояния тормозной жидкости. Также нужно осматривать сам цилиндр. Если на цилиндре заметны явные потеки или уплотнители (манжеты) влажные, тогда очевидно нарушение герметичности.

Еще отметим, что частой проблемой главного цилиндра сцепления является активное засорение отверстий в крышке бачка. Чтобы устройство нормально работало, предполагается, что уровень жидкости в бачке цилиндра постоянно повышается и затем происходит его понижение.

Для того чтобы уровень нормально повышался и понижался, в крышке бачка есть специальные вентиляционные отверстия. В случаях, когда отверстия забиты грязью, весь гидропривод работает со сбоями, педаль сцепления ходит туго, происходит медленный возврат педали сцепления в исходное положение и т.д.



Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления. В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал.

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов.

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления. Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.



Читайте также

krutimotor.ru
