Ремонт генератора 2107, как сделать ремонт генератора своими руками. Как отремонтировать генератор на ВАЗ 2107. Самостоятельно ремонтируем генератор ВАЗ 2107. Причины и признаки поломки.

Генератор является основным компонентом электрической системы, так как именно данный узел питает током все оборудование и потребители. Неполадки в функционировании генератора могут доставить автолюбителю серьезные неудобства. Об этом далее в статье.

Содержание

• Генератор 2107, устройство и принцип действия
• Признаки неисправности генератора ВАЗ 2107
• Основные причины неполадок генератора ВАЗ
• Инструменты, приспособления, расходные материалы
• Выбор рабочего места
• Демонтаж генератора (пошагово)
• Разборка генератора и ремонт генератора (подробно)
• Как собрать генератор и установить на место (пошагово)

Генератор 2107, устройство и принцип действия



В состав генератора входит:

• Ротор.
• Статор.
• Два подшипника.
• Встроенный выпрямитель.
• Трехуровневый регулятор напряжения.
• Две крышки из сплава алюминия.

Агрегат находится справа от силового агрегата, и крепится к кронштейну двигателя двумя болтами. Генератор преобразовывает механическую энергию, появляющуюся при вращении коленчатого вала, в электрическую. Полученная электрическая энергия нужна для подзарядки АКБ и питания бортовой сети. Преобразование переменного тока в постоянный силой 80 Ампер происходит благодаря выпрямительному блоку, который состоит из шести диодов.

Напряжение поддерживает трехуровневый регулятор. Когда водитель включает зажигание, напряжение проходит через лампочку контроля и достигает трехуровневого регулятора, после чего поступает на обмотку возбуждения. Этот процесс представлен на следующей схеме.

Схема электросоединений генератора

Основные элементы бортовой сети помечены на схеме следующими цифрами: аккумулятор (1), генератор (2), монтажный блок (3), замок зажигания (4), вольтметр, измеряющий напряжение (5), лампочка, контролирующая заряд АКБ (6).

Признаки неисправности генератора ВАЗ 2107

Основные признаки неисправности генератора:

• Непрерывное мерцание либо свечение контрольной лампочки разряда АКБ при работающем моторе.
• Перезаряд аккумулятора либо полная его разрядка.
• Слабо слышный звуковой сигнал либо тусклое свечение фар при работающем двигателе.
• Посторонние звуки (вой или писк), исходящие от генератора.
• Значительное изменение яркости фонарей с повышением количества оборотов. Данный вариант считается допустимым, если присутствует повышение оборотов (то есть перегазовка) с режима ХХ, но она не должна больше повышаться после яркого загорания фар, оставаясь на одном и том же уровне.

Основные причины неполадок генератора ВАЗ

• Износились щетки генератора напряжения (таблетки). Данная проблема одна из часто встречаемых и самых распространенных в отечественных семерках. Данные устройства являются расходными материалами, поэтому так или иначе будут изнашиваться.
• Перегорели обмотки внутри устройства. В данном случае ремонт заключается в замене компонентов, вышедших из строя, однако не всегда удается перемотать обмотки.
• Повредился корпус агрегата, в частности, речь идет о механических повреждениях. В результате этого в устройство будет попадать влага, которая разрушает установленные внутри элементы.
• Износились подшипниковые элементы. Если подшипники износились, функционирование устройства будет сопровождаться повышенным скрипом либо шумом. Иногда проблему можно решить, добавив смазку в подшипниковые устройства, однако это помогает далеко не всегда.
• Сломан диодный мост.
• Повредился либо износился шкив. Не получится восстановить работоспособность шкива посредством демонтажа и ремонта, устройство подлежит замене.
• Обрыв приводного ремня. Под влиянием времени ремешок изнашивается, из-за чего его интенсивное использование способно привести к обрыву.

Инструменты, приспособления, расходные материалы

1. Ключ на «10».
2. Ключ на «17».
3. Ключ на «8».
4. Оправки для выбивания и запрессовки подшипников.
5. Съемник для подшипника.
6. Торцевой ключ.
7. Отвертка.
8. Головка на «10» с трещоткой».

Выбор рабочего места

Замену генератора удобнее выполнять снизу ТС. Для этого потребуется открутить пыльник, который защищает авто. Вам понадобится смотровая яма или подъемник.

Демонтаж генератора (пошагово)

1. Для начала отсоедините от АКБ минусовую клемму.
2. Далее отсоедините от генератора разъем (на фото предварительно демонтированы термостат и аккумулятор).

   Отсоедините разъем

3. Снимите с клеммы чехол изоляции. С помощью ключа на «10» открутите клемму и отсоедините провод.

   Открутите клемму

4. Ослабьте крепления генератора и снимите ремень.
5. С помощью ключа на «17» отцепите регулировочную планку.
6. Открутите гайку нижнего крепления и выньте болт со втулкой.
7. Достаньте агрегат.


Разборка генератора и ремонт генератора (подробно)

1. При помощи торцевого ключа открутите гайку, которая крепит крыльчатку и шкив, отверткой придерживая ротор от проворачивания.

   Открутите крепежную гайку крыльчатки

2. Стащите с вала шкив, а затем крыльчатку вентилятора. Выньте шпонку и вытащите дистанционные шайбы.

3. Отцепите реле регулятора напряжения, предварительно открутив крепежные винты. Отсоедините колодку провода.

   Открутите крепежные винты реле

4. Вытащите из корпуса регулятор напряжения с узлом щеток.

   Вытащите щетки и регулятор

5. С помощью головки на «10» с трещоткой открутите гайки, которые крепят крышку генератора, выньте болты.

6. Затем упираем крышку о деревянный брусок и, ударяя по валу резиновым молоточком, сбейте переднюю крышку.
   Снимите переднюю крышку

7. Уберите крышку и достаньте дистанционную втулку.
8. Проверьте передний шарикоподшипник, для чего крепко держите крышку, а пальцами поворачивайте и покачивайте сам подшипник (то есть внутреннее кольцо шарикоподшипника).
9. При обнаружении избыточного люфта или если подшипник разбит, замените его новым.
10. Для замены неисправного шарикоподшипника открутите его крепежные гайки с помощью ключа на «8».

11. Выньте крепежные шайбы и болты, которые крепят подшипник.

12. Выберите подходящую оправку (то есть выколотку) и выбейте подшипник (смотрите фото).

13. Возьмите два деревянных брусочка, уприте в них края задней крышки и при помощи выколотки из мягкого металла выбейте ротор. Если повредите поверхности крышек, необходимо обработать их абразивным кругом.

14. Проверьте исправность заднего шарикоподшипника, методом, описанным в 8 пункте.
15. Если нужна замена, стащите его с ротора с помощью съемника.

    Съемник

16. С помощью головки на «8» с трещоткой и удлинителем открутите крепежные гайки блока диодов, а также выводов со статорной обмотки.

    Открутите диодный мост

17. Выньте болты и вытащите из крышки статор.
18. Проверьте целостность обмотки статора. В случае если обмотка повреждена, замените ее или перемотайте.

19. Снимите гайку вывода генератора с шайбой, изготовленной из изоляционного вещества.
20. Снимите сам диодный мост.

21. Крестовой отверткой открутите винт, который крепит конденсатор, и снимите его. Выньте из крышки третий болт, который крепит выпрямительный блок.

22. Проверьте статор с ротором при помощи контрольной лампы.

Как собрать генератор и установить на место (пошагово)

1. Прежде чем начать сборку, очистите все элементы от грязи и пыли, а затем продуйте их воздухом при помощи компрессора. Металлические части желательно промыть бензином.
2. На ротор напрессуйте новый подшипник, используя оправку, диаметр которой соответствует диаметру внутреннего кольца подшипника.

3. Осмотрите посадочные места подшипников. На них не должно быть повреждений.
4. Треснувшие крышки замените новыми. Сборка выполняется в обратном порядке.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить

Как отремонтировать неисправный генератор Ваз-2107

Проверяем дополнительные диоды не снимая генератор

Снимаем генератор с автомобиля

Разбираем генератор Ваз-2107

Проверяем детали генератора

Проверка обмоток статора

Замена блока выпрямителей

Собираем все обратно

С помощью прошлой статьи мы убедились, что генератор неисправен. Все, приступаем к ремонту.
Заменить регулятор напряжения можно не снимая генератор с автомобиля. У Ваз-2107, как и у других автомобилей «Жигули» и «Лада» классической заднеприводной компоновки, генератор «прячется» под термостатом. Снимать и устанавливать регулятор напряжения не очень удобно. Приходится действовать «на ощупь» или применять зеркало.
Снимаем с машины аккумуляторную батарею.
Отсоединяем штекер от клеммы регулятора напряжения.
Отворачиваем два винта крепления регулятора и снимаем его с генератора.

Проверяем дополнительные диоды не снимая генератор

Если у вашей «семерки» наблюдался перезаряд, регулятор напряжения точно выведен из строя. Из своего опыта скажу, что регулятор может «пробить» из-за неисправных дополнительных диодов блока выпрямителей. Поэтому лучше их проверить. Для этого потребуется простейший мультиметр с функцией проверки диодов. Перед проверкой нужно отсоединить от генератора второй провод со штекерным разъемом. Он идет к контрольной лампе и будет мешать проверке. Включаем мультиметр в режим проверки диодов. Красный щуп соединяем с проводом снятым с регулятора напряжения. Черный провод соединяем с «массой» и смотрим на показания прибора.  Должно быть примерно как на фото. Затем меняем щупы мультиметра местами и снова смотрим на показания. Прибор должен показать “1”.

Проверка диодов дополнительного выпрямителя

То есть, в одном направлении ток идет, а в другом нет. Если ток идет в обоих направлениях (мультиметр показывает цифры больше единицы), то один или несколько диодов пробиты.
Мультиметр показал «пробитый» диод? Такой генератор придется снять, блок выпрямителей (диодный мост)– заменить.
Если все в порядке- ставим новый регулятор напряжения, подсоединяем штекер и проверяем работу генератора.

Снимаем генератор с автомобиля

Как его снять? Вся проблема в том, что генератор на Ваз-2107 легче всего снимать снизу. Как минимум, нужно поддомкратить правое переднее колесо. А лучше, если есть яма или подъемник. Получив доступ снизу, снимаем защиту поддона картера и брызговик.

Снимаем защиту поддона и двигателя

Еще раз напоминаю- аккумуляторную батарею отсоединяем и снимаем.
Сверху, ключом на «17» отворачиваем гайку натяжителя.

Отворачиваем гайку натяжителя

Спускаемся под машину.
Ключом на «10» отворачиваем гайку клеммы «+» и снимаем с нее провода.
Отсоединяем штекер от клеммы «61».
Ключом на «19» отворачиваем гайку крепления генератора, но не до конца, а оставив на самом краю.
Повернув генератор к блоку двигателя, снимаем приводной ремень.
Легкими ударами молотка по гайке сдвигаем болт крепления генератора с места. Отворачиваем гайку и вынимаем болт, придерживая генератор рукой.
Снимаем генератор.
Если болты и гайки приржавели и не хотят отворачиваться, брызгаем на резьбу проникающую жидкость, например WD-40.
Снятый генератор нужно очистить от пыли и грязи. Если есть возможность воспользуйтесь компрессором и продуйте все полости сжатым воздухом.

Прочитайте, может пригодится:  На Ваз 7 модели не работает звуковой сигнал: схема, ремонт, как сделать пневматический гудок

Разбираем генератор Ваз-2107

В первую очередь снимаем регулятор напряжения. Отвернув два винта крепления вынимаем его из корпуса. Осматриваем щетки, нажав на них пальцем проверяем состояние пружин. Двигаться они должны легко и без заеданий. Исправные щетки должны выступать из корпуса не менее чем на 6 мм. Если вы уже сняли генератор, то предыдущая проверка показала исправность регулятора напряжения. Поэтому продув регулятор воздухом и очистив мягкой щеткой, убираем его в сторону.

Регулятор напряжения в сборе со щетками. Щетки исправны

Осматриваем контактные кольца ротора генератора. На них не должно быть глубоких задиров, трещин и других повреждений. Допускается износ в виде канавки не более 0,5-1,5 мм. Некоторые руководства рекомендуют проточить кольца на токарном станке. По мне, этого лучше не делать. Кольца тонкие, и такой ремонт может их окончательно «прикончить».

Проверяем детали генератора

Проверяем обмотку возбуждения «на обрыв». Включаем мультиметр в режим проверки сопротивления с пределом 200 Ом и прижимаем щупы к кольцам. Прибор покажет сопротивление- это хорошо. Если на шкале «1»- это обрыв. Точное сопротивление обмотки около 3 Ом. У вас при измерении получилось другое число? Не страшно- китайские приборчики далеки от идеала точности.
Проверяем состояние подшипников. Крутаните ротор за шкив. Ротор должен вращаться легко, без громких шумов и заеданий. Покачайте вал за шкив вверх-вниз. Если ощущается большой люфт- придется менять оба подшипника. Передний подшипник менять не так-то просто.
Совет в тему:
Разбирая генератор время от времени задавайте себе вопросы «осилю ли я эту работу?» и «во сколько мне это обойдется?» Если выпрямительный блок и задний подшипник заменить не сложно, то поломка ротора- это уже серьезно. Лучше купить новый или исправный б.у. генератор. Бывало у меня такое, что стоимость замененных деталей и работы превышала стоимость нового генератора! Вам оно надо?
Пусть ротор и подшипники у нас в порядке. Сделав вывод что у нас «полетел» блок выпрямителей, начинаем разбирать генератор. Отворачиваем четыре болта, стягивающих крышки и статор.
Затем аккуратными ударами молотком через деревянную проставку или деревянным молотком отделяем заднюю крышку со статором от передней крышки. Важно! Нельзя заднюю крышку отделять от статора. Оторвете провода!
Ротор с передней крышкой выходят из статора и задней крышки обычно легко. Внимательно осматриваем детали, очищаем их сжатым воздухом и мягкой щеткой. Состояние переднего подшипника проверяем покачиванием крышки. Допустим лишь небольшой люфт. Ротор не должен иметь задиров и царапин на наружной поверхности. Если они есть- сильно изношены подшипники или их гнезда в крышках. С таким генератором возиться не стоит!
А вот если передняя часть генератора в порядке, откладываем ее в сторону и приступаем к проверке обмоток статора.

Прочитайте, может пригодится:  Плавают обороты холостого хода Ваз-2107 инжектор- меняем РХХ

Проверка обмоток статора

С внутренней стороны отворачиваем тонким торцовым ключом на «8» три гайки, крепящие выводы статора и аккуратненько его снимаем.
Очищаем обмотки статора и смотрим на состояние. Редко, но попадаются сгоревшие обмотки. Выглядят они так- черный цвет изоляции или полное ее отсутствие. Нету на проводах эмали, сгорела вся. Видна красноватая медная проволока. Такую обмотку нужно заменить. И опять вспоминаем про вопрос- сколько это будет стоить? Иногда нужную обмотку можно найти у друзей или соседей.
Если обмотка цела, смотрим на пайку наконечников выводов. Лопнувшую пайку нужно по новой пропаять.

Замена блока выпрямителей

Мы уже все разобрали. Осталось отвернуть гайку с плюсовой клеммы, минусовой вывод и вытащить нерабочий блок выпрямителей. Часто неисправность, а вернее, ее последствия видно невооруженным взглядом. Оплавленные и обгоревшие клеммы, лопнувший диод и т.д. Вот здесь, на фото, один диод вообще рассыпался.

У одного из диодов полностью отгорел вывод

Пытаться отремонтировать блок выпрямителей не стоит. Проще купить новый (например здесь). Если хотите поставить б/у, знайте что его нужно брать или с точно рабочего генератора, или тщательно проверить мультиметром. Эту запчасть называют «подкова», «диодный мост», а может и еще как-то. Отправляясь за запчастью, возьмите с собой сгоревший блок. Так вы не ошибетесь с выбором. А то, иногда, попадаются выпрямительные блоки у которых не совпадают отверстия, посадочные размеры, выводы.

Собираем все обратно

Ремонт генератора на ВАЗ 2107 своими руками

Содержание

• Замена щеток на генераторе
• Полная разборка на части
• Снятие и замена ротора
• Снятие обмотки (статора)
Замена диода мост (выпрямительный блок)

Сразу хочу сказать, что не буду подробно описывать все процедуры ремонта данного устройства, а приведу основные, которые часто приходится выполнять владельцам ВАЗ 2107. Начну с необходимого инструмента, который понадобится для ремонта и разборки генератора на «классике»:

1. Ключ на 19 — колпачок удобнее
2. Головки торцевые на 8 и 10
3. Удлинитель
4. Молоток

Теперь ниже я более подробно опишу процедуру разборки, а также разберу каждую деталь по отдельности.

Замена щеток на генераторе

На самом деле этот вид ремонта настолько прост, что в этой статье я не буду на этом останавливаться. Но если кому нужна подробная информация, то можно ознакомиться с подробностями. здесь.

Полная разборка на части

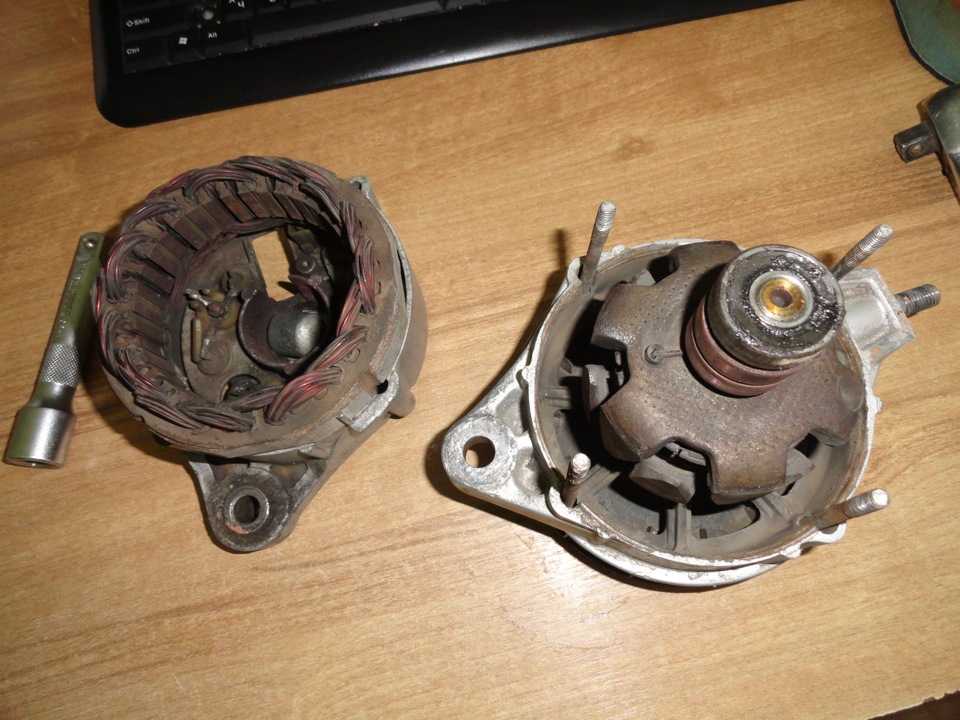

Сначала откручиваем 4 гайки, которые находятся на задней крышке устройства, и они очень хорошо видны на нижнем фото:

Затем пробуем открутить гайку крепления шкива с 19 ключ. Обычно он очень туго закручен и сделать это на снятом генераторе достаточно проблематично, если не зажать его в тиски. Но выход есть — можно с обратной стороны, где мы откручивали гайки, надавить на болты, чтобы они уперлись в лопатки крыльчатки, тем самым зафиксировав ее в неподвижном состоянии. Далее можно попробовать открутить эту гайку, удерживая генератор неподвижно.

Теперь берем молоток и легкими постукиваниями пытаемся разделить генератор на две части, как это наглядно продемонстрировано на фото ниже:

В результате должно получиться примерно следующее:

Как видите сами, с одной стороны будет ротор, а с другой статор (обмотка).
