Карбюратор ГАЗ-2705 ремонт

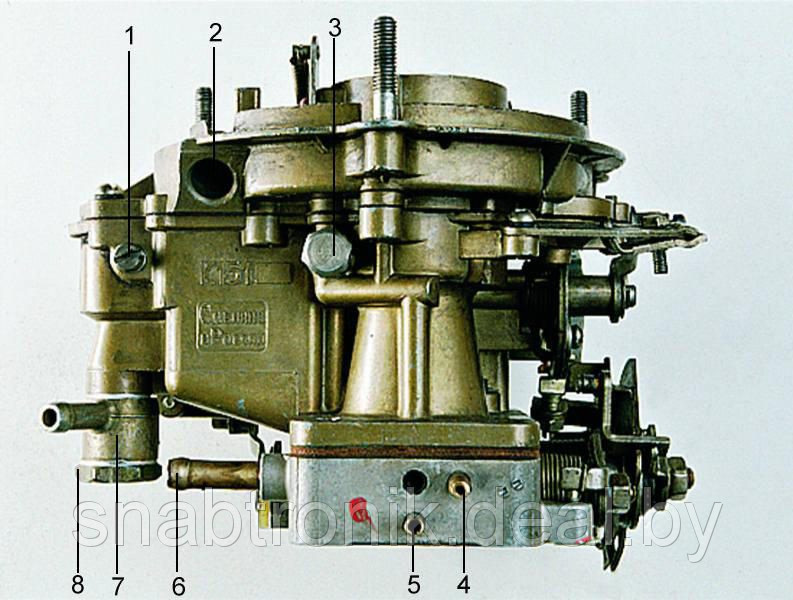

Ремонт карбюратора К-151 автомобиля ГАЗ-2705

Снимать карбюратор с двигателя следует в основном для промывки от загрязнений и смол, так как ремонт и регулировку большинства его систем и элементов можно проводить без демонтажа

Разборка

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки.

Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять

Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и СНЯТЬ крышку 2 ускорительного насоса вместе с рычагом.

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка и установка

Сборку узлов карбюратора и самого карбюратора в целом, а также его установку на двигатель производят в последовательности, обратной разборке, с учетом следующего:

Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.

Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.

Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.

Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.

Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.

Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.

После сборки и установки карбюратор необходимо отрегулировать

Регулировка карбюратора К-151

Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора.

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного, необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм. Частота вращения коленчатого вала двигателя при этом должна составлять 2500—2700 мин.

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт.

После окончания регулировки контргайку плотно затянуть.

Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром. Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100—120 мин. После этого завернуть винт качества до снижения частоты вращения на 100—120 мин.

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа. Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров.

Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя. При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Проверка блока управления и клапана ЭПХХ

Кроме вышеперечисленных элементов система питания содержит блок 1 управления ЭПХХ и электромагнитный клапан 2, установленные в подкапотном пространстве.

Совместно с иневмоклапаном и микровыключателем, установленными на карбюраторе, эти устройства образуют систему ЭПХХ, отключающую подачу топлива в режиме принудительного холостого хода и предотвращающую работу двигателя от самовоспламенения после выключения зажигания.

Оба устройства неразборной конструкции и при выходе из строя подлежат замене.

Проверку исправности электромагнитного клапана проводятся непосредственно на автомобиле.

Для этого нужно при работающем на холостом ходу двигателе снять со штекера клапана любой из проводов.

Двигатель при этом должен немедленно остановиться. Продолжающаяся работа двигателя при исправных системах карбюратора и пневмоклапане ЭПХХ указывает на неисправность электромагнитного клапана.

Для проверки исправности блока управления ЭПХХ следует подключить вольтметр к проводу, соединяющему электромагнитный клапан с блоком управления, и к «массе».

На холостом ходу и при повышенной частоте вращения напряжение на штекере электромагнитного клапана должно быть не менее 12 В. Затем, увеличив частоту вращения коленчатого вала до 2000—З000 мин ^-1, следует резко закрыть дроссельную заслонку.

В момент закрытия дроссельной заслонки и до снижения частоты вращения до 1100 мин напряжение на штекере электромагнитного клапана должно отсутствовать.

Если напряжение при отпускании дроссельной заслонки остается неизменным, следует отсоединить любой провод от микровыключателя системы ЭПХХ карбюратора.

Если при частоте вращения коленчатого вала более 1600—1800 мин¹ фиксируется падение напряжения до 0,5 В и ниже, в микровыключателе короткое замыкание или нарушена его установка.

Если напряжение не падает неисправен блок управления. Косвенно эта неисправность подтверждается работой двигателя от самовоспламенения после выключения зажигания.

Замена фильтрующего элемента воздушного фильтра

Снять шланг 3 вентиляции картера. Отсоединить четыре пружинных зажима 1 и снять крышку 2 фильтра

Вынуть фильтрующий элемент.

Протереть изнутри корпус и крышку фильтра. При этом следить, чтобы пыль и грязь не попали в карбюратор

Установить новый фильтрующий элемент в корпус фильтра, закрыть крышку и застегнуть пружинные зажимы. Установить шланг вентиляции картера.

Замена и регулировка тяги воздушной заслонки карбюратора

Отвернуть винт 4 и вынуть тягу 1 из рычага привода воздушной заслонки. Отвернуть винт 2 и вынуть оболочку 3 тяги из кронштейна на карбюраторе.

Не снимая оболочку, вытянуть из нее тягу за ручку в салон автомобиля. Для замены оболочки тяги необходимо отвернуть гайку на кронштейне под рулевой колонкой и вытянуть оболочку тяги в салон.

Вставить новую тягу в оболочку со стороны салона и закрепить винтом на рычаге привода воздушной заслонки.

Если снималась оболочка, нужно вначале установить оболочку тяги со стороны салона и закрепить гайкой на кронштейне, затем вставить в нее тягу.

Отрегулировать тягу воздушной заслонки. для этого нажать до упора на ручку тяги, расположенную под рулевой колонкой.

Ослабить затяжку винта 4 и полностью открыть воздушную заслонку, повернув рычаг 5 привода заслонки.

Затем затянуть винт 4. Вытянуть ручку тяги на себя до упора, воздушная заслонка должна полностью закрыться.

Если этого не произошло, ослабить затяжку винта 1 и перемещением оболочки 2 тяги в кронштейне 3 добиться полного закрытия воздушной заслонки.

Еще раз проверить открытие и закрытие воздушной заслонки, перемещая ручку тяги от упора до упора.

Тарировочные данные карбюратора К-151

Параметр – Первичная камера – Вторичная камера

Диаметр диффузоров, мм — 23 — 26

Диаметр смесительной камеры, мм — 32 — 36

Производительность главного топливного жиклера, см³/мин – 225 — 380

Производительность главного воздушного жиклера, см³/мин – 330 — 330

Производительность топливного жиклера холостого хода и переходной системы, см³/мин – 95 — 150

Производительность первого воздушного жиклера холостого хода и воздушного жиклера переходной системы, см³/мин – 85 — 270

Производительность эмульсионного жиклера холостого хода 280 —

Производительность второго воздушного жиклера холостого хода 330 —

Подача насоса-ускорителя за 10 полных ходов, см³/мин — 10±2,5

Уровень топлива от верхней плоскости корпуса, мм — 21,5±1,5

Зазор у нижней кромки воздушной заслонки после пуска, мм — 6±1
