Разборка и сборка коробки передач ВАЗ-2107

При разборке коробки желательно любым способом маркировать, или запоминать где какая деталь стояла, потому как многие детали схожи.

При установке новых деталей нужно учитывать зазоры и притертость смежных деталей.

Разборка и ремонт коробки передач требуются при следующих неисправностях:

Повышенный шум в коробке передач:

• — износ подшипников;
• — износ зубьев шестерен и синхронизаторов;
• — осевое перемещение валов.

Затрудненное переключение передач:

• — износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;
• — деформация рычага переключения передач;
• — заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;
• — загрязнение шлицев скользящей муфты и ступицы;
• — деформация вилок переключения передач.

Самопроизвольное выключение или нечеткое включение передач:

• — износ лунок под шарики на штоках, поломка пружин фиксаторов;
• — износ блокирующего кольца синхронизатора;
• — поломка пружины синхронизатора;
• — износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

Пониженный уровень или утечка масла:

• — износ сальников первичного и вторичного валов;
• — ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;
• — ослабление крепления картера сцепления к картеру коробки передач.

Рассмотрим ремонт четырехступенчатой коробки передач.

Ремонт пятиступенчатой коробки в основном не отличается, за исключением некоторых деталей.

Ремонт пятиступенчатой коробки рассмотрим в следующей статье — Ремонт пятиступенчатой коробки передач ВАЗ-2107

Тщательно очищаем от грязи, моем картер коробки передач щеткой и горячей водой с моющим средством снаружи и ставим ее на верстак картером сцепления вниз.

Двумя отвертками разводим секторы распорной втулки

снимаем ее и резиновую втулку демпфера.

Снимаем эластичную муфту и фланец со вторичного вала коробки передач

Головкой «на 13» отворачиваем две гайки крепления опоры, снимаем опору

Головкой «на 10» отворачиваем гайку крепления привода спидометра и снимаем его.

Ключом «на 22» отворачиваем выключатель света заднего хода и снимаем его.

Ключом «на 13» отворачиваем упор перемещения рычага переключения передач

Ключом «на 13» отворачиваем две гайки крепления кронштейна

Снимаем кронштейн и вынимаем болт с квадратной головкой

Ключом «на 13» отворачиваем остальные гайки крепления задней крышки коробки передач

Снимаем заднюю крышку, передвинув рычаг переключения вправо, чтобы освободить его от штоков включения передач

Осторожно, стараясь не повредить, снимаем прокладку задней крышки

Снимаем задний подшипник

Снимаем ведущую шестерню привода спидометра и ее фиксатор – стальной шарик

Головкой «на 10» отворачиваем болт крепления вилки включения передачи заднего хода

Снимаем вилку включения заднего хода и промежуточную шестерню заднего хода

Снимаем со штока включения заднего хода дистанционную втулку

Съемником снимаем стопорное кольцо с промежуточного вала

Снимаем ведущую шестерню заднего хода и пружинную шайбу

Съемником снимаем стопорное кольцо со вторичного вала

Снимаем ведомую шестерню заднего хода и пружинную шайбу

Ударной отверткой отворачиваем четыре винта крепления стопорной пластины подшипника и оси промежуточной шестерни заднего хода.

Снимаем стопорную пластину.

Вынимаем ось промежуточной шестерни заднего хода

Головкой «на 10» отворачиваем десять гаек крепления нижней крышки

Снимаем крышку с прокладкой.

Кладем коробку передач на бок.

Головкой «на 13» отворачиваем одну гайку, а головкой «на 17» – шесть гаек крепления картера сцепления к коробке передач

Разъединяем картеры и снимаем прокладку.

Ключом «на 13» отворачиваем два болта крепления крышки фиксаторов штоков

Снимаем крышку и извлекаем из отверстий три пружины и три шарика

Вынимаем шток вилки включения заднего хода.

Головкой «на 10» отворачиваем болт, крепящий вилку включения III и IV передач

Выдвигаем штоки, одновременно удаляя блокировочные сухари

Полностью вынимаем шток вилки включения III и IV передач

Головкой «на 10» отворачиваем болт, крепящий вилку включения I и II передач.

Вынимаем шток вилки включения I и II передач.

Нажав на муфты, включаем сразу две передачи и ключом «на 19» отворачиваем болт крепления переднего подшипника промежуточного вала.

Поддев двумя отвертками за стопорное кольцо, вынимаем передний подшипник промежуточного вала

Выталкиваем наружу задний подшипник промежуточного вала

Наклонив, вынимаем промежуточный вал из картера коробки передач.

Вынимаем две вилки переключения передач.

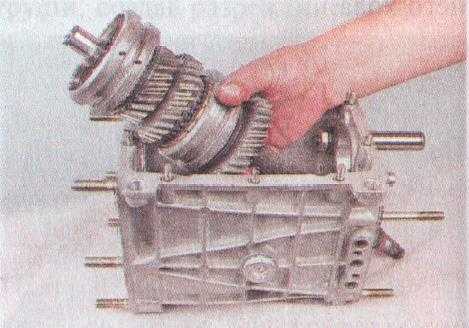

Поддев отверткой, вынимаем первичный вал в сборе с подшипником и кольцом синхронизатора.

Снимаем игольчатый подшипник со вторичного вала.

Поддев отверткой, извлекаем шпонку с задней части вторичного вала.

Поддев двумя отвертками, снимаем задний подшипник вторичного вала

Вынимаем вторичный вал из картера коробки передач.

Вертикально устанавливаем вторичный вал, зажав его в тисках через картонные прокладки

Снимаем муфту синхронизатора III и IV передач.

Съемником снимаем стопорное кольцо и снимаем ступицу синхронизатора и пружинную шайбу

Поддев отверткой, снимаем стопорное кольцо, а также блокирующее кольцо синхронизатора и пружину синхронизатора.

Снимаем шестерню III передачи

Оперев шестерню I передачи на жесткое основание, молотком через проставку из мягкого металла выбиваем вторичный вал и снимаем с него шестерню II передачи в сборе, муфту синхронизатора I и II передач, ступицу синхронизатора, шестерню I передачи и втулку шестерни I передачи.

Элементы синхронизаторов I, II и IV (на первичном валу) передач разбираются аналогично синхронизатору III передачи.

Для снятия подшипника первичного вала съемником разжимаем стопорное кольцо и снимаем его вместе с пружинной шайбой

Оперев подшипник на жесткое основание, молотком через выколотку из мягкого металла выбиваем первичный вал.

Для снятия рычага переключения передач с задней крышки картера коробки передач отсоединяем от рычага возвратную пружину

Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага и снимаем рычаг со шпилек.

Для замены манжеты первичного (ведущего) вала выбиваем выколоткой манжету через отверстие в передней крышке коробки передач и снимаем ее

Перед осмотром детали коробки передач тщательно очистите.

Щеткой или скребком удалите все отложения и очистите отверстия и шлицы от возможных загрязнений; затем промойте, чтобы устранить и растворить все остатки масла.

Обдуйте детали струей сжатого воздуха и аккуратно протрите их.

Особенно тщательно продуйте подшипники, направляя струю сжатого воздуха так, чтобы не возникало быстрого вращения колец.

На зубьях шестерен и муфт не должно быть сколов, задиров, усталостных выкрашиваний и заметного износа.

Поверхности валов, осей и штоков переключения передач должны быть совершенно гладкими, без задиров, раковин и сильного износа.

На картере не должно быть трещин и забоин, а в расточках под подшипники – износа и следов проворачивания.

На шлицах валов недопустимы коррозия и следы смятия и заедания.

Незначительные повреждения можно устранить мелкой шкуркой с последующей полировкой, но лучше заменить поврежденные детали новыми.

Все подшипники качения, как шариковые, так и роликовые, должны быть в безукоризненном состоянии, их радиальный люфт не должен превышать 0,05 мм, на дорожках и телах качения недопустимы любые дефекты.

Сепараторы не должны иметь разрывов, касаний колец и оплавлений (у пластмассовых).

Вообще, если «пробег» коробки превышает 120 тыс. км и производится ремонт агрегата с разборкой, все подшипники лучше заменить новыми независимо от их состояния, особенно если были замечены сильные повреждения шестерен и муфт включения передач.

Манжеты заменяем новыми в любом случае.

При сборке смазываем все детали коробки, в т.ч. гнезда подшипников и сами подшипники трансмиссионным маслом, стыки картера и крышек покрываем тонким слоем маслостойкого герметика, а детали механизма переключения – смазкой ШРУС-4.

Собираем коробку передач в порядке, обратном разборке.

Пружина фиксатора штока вилки заднего хода отличается от других жесткостью, она имеет черное покрытие.

Перед установкой рабочую поверхность манжет покрываем тонким слоем смазки Литол-24.

Болт зажимной шайбы подшипника промежуточного вала затягиваем моментом 8,1–10,0 кгс∙м.

Гайку заднего конца вторичного вала затягиваем моментом 6,8–8,4 кгс∙м.

Ремонт коробки передач ваз 2107

Признаками выхода из строя коробки передач является повышенная шумность во время эксплуатации автомобиля, тяжелое переключение передач, подтекание масла, самопроизвольное выключение передачи. В случае проявления хоть одной неисправности, производится ремонт коробки передач ВАЗ-2107.

Снятие МКПП

В любом случае, чтобы произвести ремонт коробки передач ВАЗ-2107, потребуется ее снять с автомобиля. А для того чтобы это сделать нужно загнать автомобиль на смотровую яму или эстакаду.

Первым делом нужно снять с рычага переключения передач стержень. После этого нужно отверткой открутить саморезы крышки, закрывающей отверстие пола кузова авто. На этом работы внутри салона закончены, все последующие действия по снятию производятся снизу автомобиля.

Находясь под автомобилем нужно:

1. Снять приемную трубу выхлопной системы;
2. Затем откручивается и снимается стартер с картера маховика;
3. От коробки передач отсоединяется карданный вал.

Для удобства снятия коробки нужно отсоединить поперечину задней опоры двигателя и трос привода спидометра.

Далее от коробки передач отсоединяется цилиндр гидропривода сцепления. Важно, чтобы при отсоединении цилиндра, случайно не снять с него гидравлический шланг.

После этого нужно отвернуть болты с помощью которых крепится крышка картера сцепления (ключ на 10). Далее приступают к непосредственному снятию коробки, а поскольку вес ее значительный, под нее нужно установить надежную опору.

Затем при помощи торцового ключа откручиваются болты благодаря которым крепиться картер сцепления к двигателю. Теперь, чтобы снять коробку ее нужно аккуратно сдвигать назад, постепенно выводя первичный вал со ступицы ведомого диска сцепления.

Делать это нужно осторожно, чтобы не допустить смещения ведомого диска, иначе установка коробки на место будет затруднена. В принципе, работы по снятию завершены, можно производить ремонт коробки передач ВАЗ-2107.

Так же читайте — Ремонт автоматической коробки передач, особенности ремонта.

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Порядок работы.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

Чтобы получить доступ к подшипнику 5-й передачи и заднего хода, нужно выпрессовать заглушку. После чего извлекается блок 5-й и передачи заднего хода.

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Дальнейшая разборка

Для дальнейшей разборки коробки от нее отсоединяется картер сцепления. Это даст возможность доступа к сальнику передней крышки коробки. Если замечено подтекание масла, то сальник нужно заменить.

Дальше выкручивается болт подшипника передней крышки, болт блока шестерен и болт крепления промежуточного вала. После чего откручивается пластина, под которой находится пружины и фиксаторы ползунов.

Пружины и фиксаторы тоже изымаются, важно заметить, какая пружина стояла в каком гнезде, поскольку пружина 5-й передачи и заднего хода несколько длиннее.

После этих процедур снимается блок шестерен. Но перед этим нужно запомнить расположение дистанционных колец. Вначале снимаются шестерни 5-й передачи вместе со штоком переключения. В большинстве случаев шестерни имеют ограничители хода в виде стопорных колец, снимать их нужно аккуратно.

Затем извлекается задний подшипник промежуточного вала и этот вал извлекается из корпуса. После этого из корпуса достается ползун, отвечающий за включение 3 и 4 передачи, заранее открутив от него болт крепления вилки включения.

Таким же образом извлекается ползун 1 и 2 передачи. При их извлечении важно не потерять блокировочные сухари, находящиеся в картере коробки.

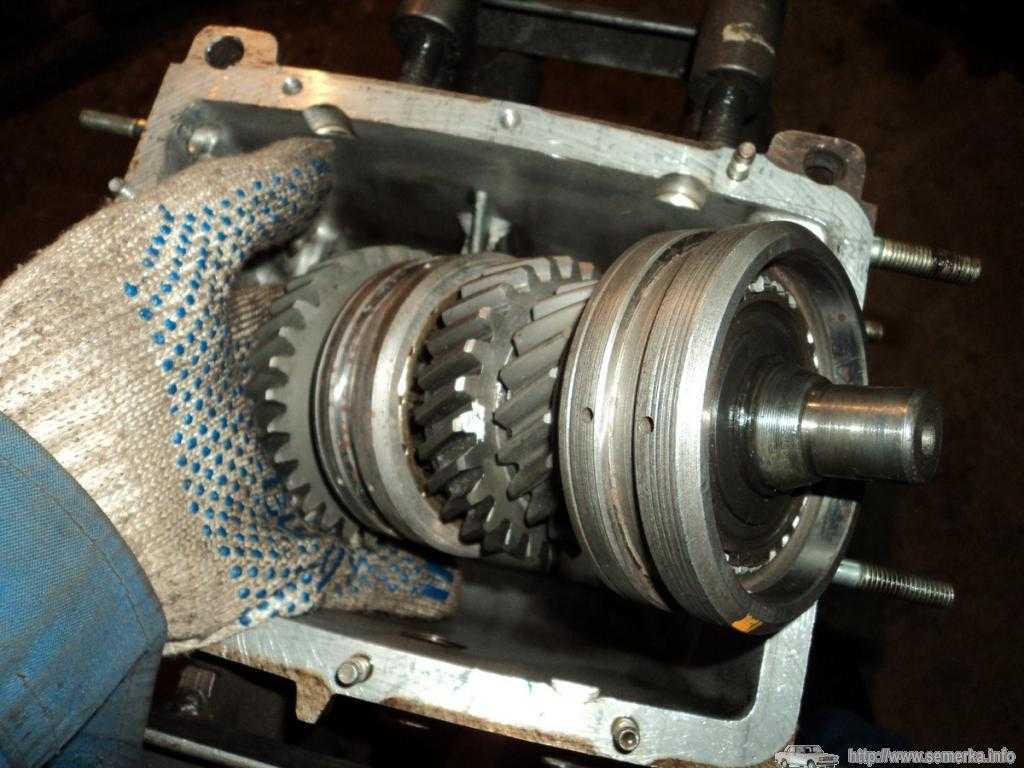

Закончив с ползунами можно извлекать первичный вал. Последующей операцией будет снятие стопорной пластины, за которой находится подшипник вторичного вала.

После его снятия появится возможность извлечения вторичного вала. Разборка завершена.

Повышенная шумность

После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.

Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков.

Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.

Самопроизвольное выключение скорости

Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.

Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.

Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

Затрудненное переключение

Причинами затрудненного переключения передач может являться сильное загрязнение кулисы рычага или заедание ползунов.

Для того чтобы определить причину данной неисправности нужно взять корпус рычага переключения и проверить, нет ли заедания при перемещении рычага. Если таковой имеется, нужно установить причину и устранить ее.

Если же рычаг в корпусе перемещается без особых усилий, значит причина в ползунах. После снятия их с корпуса коробки передач, нужно внимательно осмотреть их. Обычно в местах заедания на ползунах остаются отметины в виде потертостей и царапин.

Затем нужно осмотреть посадочные места ползунов на наличие частиц, вызывающих заедание. Также как вариант может быть небольшой изгиб самого ползуна. В таком случае ползун заменяется.

Подтекание масла

Причинами подтекания масла, как уже говорилось, могут быть изношенные или поврежденные сальники. В принципе, в случаях, когда производится ремонт коробки передач ВАЗ-2107, сальники лучше всегда менять на новые.

Также, чтобы предупредить подтекание масла, все прокладки также лучше поменять на новые и во время сборки коробки передач использовать герметик. Все прокладки и сальники продаются одним ремкомплектом.

Еще одним вариантом подтекания может быть появление трещины в картере коробки или, как редкий случай, пробитие корпуса при сильном ударе по нему.

Ремонт коробки передач ВАЗ-2107 в таком случае сводится к замене картера или же заделке трещины или пробоя.

Самым простым методом будет заваривание трещины. Перед тем как воспользоваться сварочным аппаратом, края трещины засверливаются, для предотвращения дальнейшего ее увеличения, поверхность обезжиривается и производится заваривание.

В случае пробоя картера можно взять металлическую латку и приварить ее, тем самым заделав место пробития.

Еще одним вариантом является наложение металлической латки с последующим ее закреплением при помощи болтов. Для этого в картере вокруг пробоя делаются отверстия, и в них нарезается резьба. В латке также сверлятся отверстия, так чтобы они точно совпадали с отверстиями в картере.

Перед тем как закрепить латку между ней и картером помещается резиновая прокладка, вырезанная из камеры. Далее латка болтами поджимается к месту пробития, тем самым исключая вытекание масла.

Важно, при выборе болтов нужно учитывать их длину, чтобы они не выступали за внутреннюю поверхность картера и не мешали вращению шестерен.

Коробка передач ВАЗ 2107 это не МКПП Мерседеса, Audi или другой иномарки, и работы здесь не на столько сложны, как может показаться.

Но все же стоит понимать, что если Вы хотите, чтобы Ваш автомобиль ездил, то к любому ремонту необходимо подходить грамотно, а для этого нужно быть специалистом, и прежде чем начинать такие работы, подумайте, а справитесь ли Вы с ними.

Видео от Евгения Карпова — ремонт 5-и ступенчатой коробки передач ВАЗ классика.
