Вам потребуются: ключи «на 10», «на 13», «на 19», «на 24», набор ключей-шестигранников, отвертки с плоским лезвием (две), круглогубцы, съемник стопорных колец, съемник подшипников, молоток, бородок, зубило.
1. Снимите коробку передач с автомобиля (см. тут). Очистите ее от грязи и вымойте снаружи.
22. Обратите внимание на то, что в картере установлена дистанционная шайба промежуточной шестерни заднего хода.
23. Выверните два болта крепления кронштейна вилки включения V передачи…
Перед сборкой нанесите на резьбовую часть болтов анаэробный фиксатор резьбы.
24. …и снимите кронштейн в сборе с вилкой.
25. Снимите с вилки сухари.
Изношенные сухари при сборке замените новыми.
26. Специальным съемником снимите стопорное кольцо синхронизатора V передачи.
27. Установите трехлапый универсальный съемник на муфту синхронизатора V передачи…
28. …и спрессуйте с вала муфту в сборе со ступицей.
29. Снимите блокирующее кольцо синхронизатора…
30. …ведомую шестерню V передачи…
31. …игольчатый подшипник…
32. …и запорное кольцо.
33. Извлеките два упорных полукольца.
34. Снимите стопорное кольцо ведущей шестерни V передачи…
35. …и двумя отвертками спрессуйте шестерню, используя в качестве проставок деревянные бруски.
36. Выверните два болта крепления кронштейна собачки…
37. …установите штоки вилок последовательно в положение II, V и III передач и снимите кронштейн в сборе с собачкой.
38. Молотком через зубило с притупленным жалом выбейте пробки фиксаторов штоков вилок переключения передач. Обратите внимание на то, что фиксатор, помеченный стрелкой…
39. …отличается от двух других. После выпрессовки пробок извлеките из гнезд промежуточного картера пружины и фиксаторы штоков.
40. Выверните два винта крепления фиксирующего штифта…
41. …снимите кронштейн…
42. …и извлеките штифт из кронштейна.
43. Снимите прокладку промежуточного картера.
44. Оперев свободный конец штока на деревянный брусок, выбейте бородком штифт крепления вилки включения промежуточной шестерни заднего хода…
45. …и снимите шток и вилку.
46. Из отверстий промежуточного картера извлеките штифт блокировки одновременного включения двух передач.
47. Выбейте штифт крепления вилки переключения III и IV передач…
48. …извлеките шток и снимите вилку.
Муфты включения передач при снятии вилки должны находиться в нейтральном положении.
49. Снимите поводок со штоком включения V передачи.
50. Снимите поводок со штока.
51. Съемником для внутренних стопорных колец (работающим на сжатие) сожмите пружинное стопорное кольцо вторичного вала и зафиксируйте в таком положении.
52. Вторым съемником для внешних стопорных колец (работающим на разжатие) разожмите стопорное кольцо первичного вала…
53. …и извлеките хвостовик первичного вала из промежуточного картера.
54. Снимите промежуточную шестерню заднего хода.
55. Извлеките из картера хвостовик вторичного вала и снимите вал в сборе, а также шток и вилку переключения I и II передач.
57. Извлеките из картера магнит и очистите его от продуктов износа.
58. Выпрессуйте ось промежуточной шестерни заднего хода из промежуточного картера, зажав ось в тиски с губками из мягкого металла и сдвинув картер с оси легкими ударами молотка по картеру через деревянную проставку.
59. Выверните десять болтов крепления нижней крышки коробки передач…
60. …и снимите крышку вместе с прокладкой.
61. Пометьте краской положение регулировочной гайки подшипников дифференциала относительно картера коробки передач.
64. …и, подсчитывая число оборотов, выверните регулировочную гайку отверткой, как показано на фото.
65. Снимите с гайки уплотнительное кольцо.
Сильно обжатое, затвердевшее или надорванное кольцо замените.
66. Выпрессуйте из гайки сальник полуоси.
67. При необходимости замены подшипников дифференциала переверните регулировочную гайку, подложите пару деревянных брусков и выпрессуйте из гайки наружное кольцо подшипника дифференциала.
68. Извлеките дистанционное кольцо из регулировочной гайки.
69. Выверните пять болтов крепления крышки правого подшипника дифференциала, снимите крышку, снимите с нее уплотнительное кольцо, затем выпрессуйте из крышки сальник и при необходимости наружное кольцо подшипника так же, как выпрессовывали их из регулировочной гайки.
70. Извлеките из картера коробки передач дифференциал в сборе.
71. Перед осмотром и дефектовкой тщательно промойте и просушите детали коробки передач.
72. Осмотрите картер коробки передач, промежуточный картер и заднюю крышку. На них не должно быть сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите мелкозернистой наждачной бумагой. При сильных повреждениях замените дефектные детали.
73. Проверьте посадочные места под подшипники. На этих поверхностях не должно быть следов износа или повреждения. Если есть повреждения, замените картеры.
74. Проверьте состояние штоков включения передач. Если они погнуты или на них появились задиры, заусенцы или выработки лунок под фиксаторы, замените штоки.
75. Проверьте состояние вилок переключения передач. Если вилки погнуты либо изношены лапки, замените эти детали.
76. При обнаружении в процессе эксплуатации течи масла через сальники и при износе их рабочих кромок сальники необходимо заменить.
77. Проверьте состояние подшипников. При обнаружении раковин на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках или в случае повреждения сепараторов подшипники необходимо заменить.
78. Замените поврежденные или сильно обжатые прокладки.
79. Очистите магнит от частиц износа деталей. Если на магните появились трещины или его магнитные свойства ослаблены, замените магнит.
Собирайте коробку передач в последовательности, обратной разборке, с учетом следующего.
1. Перед сборкой обильно смажьте все трущиеся детали трансмиссионным маслом.
2. Собирайте все резьбовые соединения…
3. …и устанавливайте сальники с применением анаэробного фиксатора резьбы.
4. Перед установкой вторичного вала в промежуточный картер сожмите круглогубцами стопорное кольцо и зафиксируйте проволокой в сжатом состоянии. Снимите проволоку после установки вала в картер, убедившись, что кольцо вошло в проточки картера без перекосов.
5. При установке дифференциала, если не меняли его подшипники, регулировочную гайку подшипников заверните на то же число оборотов, что и при отворачивании, до совмещения нанесенных при разборке меток.
6. Если меняли подшипники дифференциала, после его установки отрегулируйте предварительный натяг подшипников по значению момента сопротивления проворачиванию подшипников, заворачивая или отворачивая регулировочную гайку. Для новых подшипников момент сопротивления должен составлять 2 Н·м (0,2 кгс·м) при вращении ведомой шестерни главной передачи со скоростью 1 об/с. Если подшипники не меняли, то момент сопротивления должен быть 1 Н·м (0,1 кгс·м)
7. Перед установкой нижней крышки коробки передач смажьте ее прокладку консистентной смазкой.
Сцепление Снятие сцепления Вилка сцепления Главный цилиндр сцепления Рабочий цилиндр сцепления Шланги гидропривода сцепления Педаль сцепления Прокачка сцепления Коробка передач Неисправности КПП Вопросы по КПП Масло в КПП Сальники КПП Снятие КПП Ремонт КПП Вторичный вал Первичный вал Синхронизатор Дифференциал Механизм переключения передач Шарнир переключения паредач Кулиса КПП Регулировка привода КПП Приводы передних колёс Снятие приводов передних колес ШРУСы
Ремонт КПП Дэу Сенс, не включаются 5-я и задняя передачи
Коробка передач Daewoo Sensобладает внушительным ресурсом наработки на отказ. Как правило, капитальный ремонт осуществляется на отметке не менее 200 000 — 250 000 (км) пробега.
Слабыми местами КПП Дэу Сенс можно считать:
Зубчатые колеса 5-й передачи
Зубчатые колеса задней передачи
Кольца синхронизатора
Подшипники первичного и вторичного валов
Сальники полуосей ШРУСа и первичного вала
Износ КПП приводит со временем к «выбиванию» скоростей. То есть некоторые из передач перестают включаться. Рычаг КПП начинает перемещаться с большим усилием, может возникать хруст при включении определенных передач, чаще всего 5-й и задней.
Стоит обратить внимание, что картер КПП Daewoo Sens является несъемным. По этой причине, чтобы провести даже поверхностную диагностику трансмиссии, коробку скоростей нужно будет демонтировать.
В процессе диагностики нужно будет проводить тщательную ревизию всех элементов КПП. Для этого коробку скоростей придется разобрать буквально до винтика.
Процесс ремонта КПП Дэу Сенс
Капитальный ремонт трансмиссии состоит из 4 основных этапов:
Демонтаж КПП
Разбор коробки скоростей
Ревизия
Замена изношенных элементов
Предлагаю не акцентировать внимание на демонтаже трансмиссии. Процесс съема коробки Daewoo Sens уже подробно описан в тематическом обзоре. Повторяться не будем. Разве что, можно приложить видео по демонтажу КПП.
Разбор КПП
Снимаем редуктор привода спидометра.
Снимаем заднюю крышку корпуса, за которой расположена 5 передача.
Стопорим вращение зубчатых колес 5-й передачи. Делается это затяжкой болта на механизме фиксации шестерен.
Откручиваем гайки на первичном и вторичном валах.
Снимаем с ведомого вала дистанционную шайбу и шайбу сухарей.
Вынимаем сухари, пружины синхронизатора, муфту и вилку включения 5-й передачи.
Извлекаем шпонку из вторичного вала. Для этого придется прибегнуть к помощи мягкой выколотки.

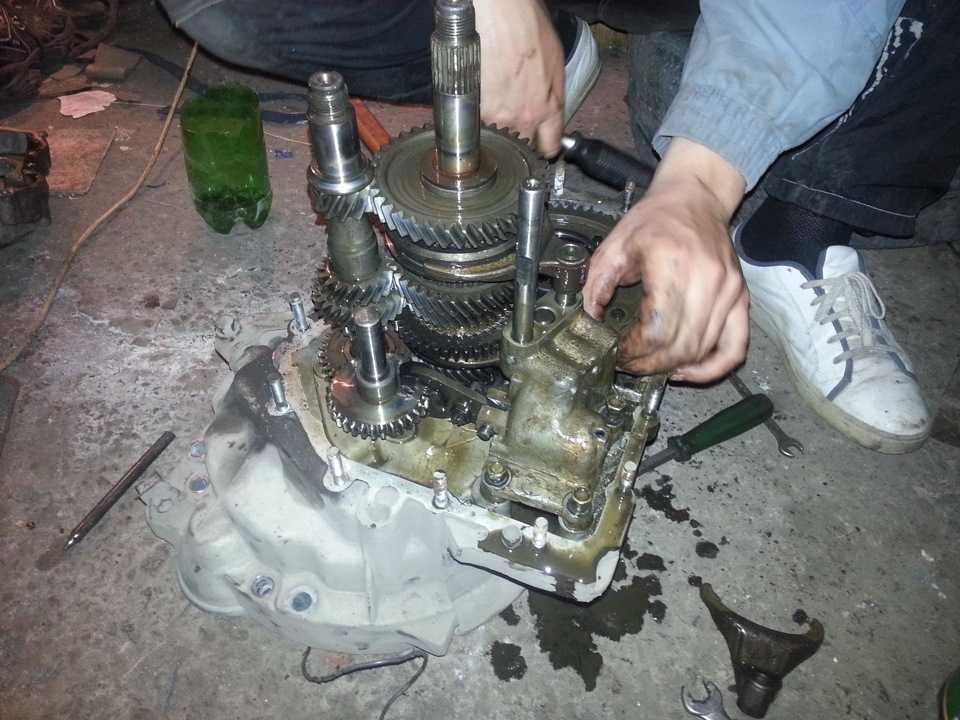

Снимаем корпус коробки. Нужно отвернуть все гайки на шпильках. Для облегчения демонтажа корпуса можно воспользоваться болтами длиной не 40 (мм), которые вкручиваются в корпус для выталкивания картера.
Попутно можно осаживать, при помощи оправки и молотка, дифференциал.

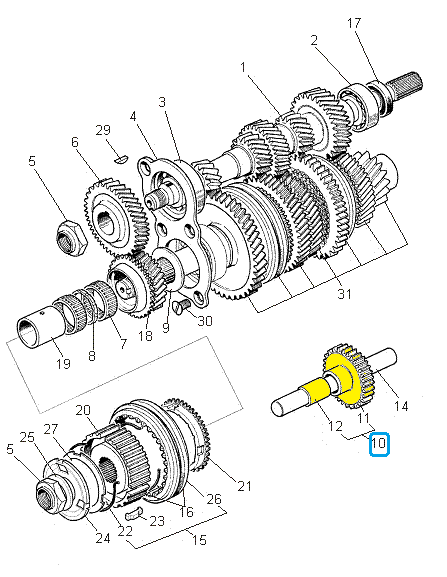

Извлекаем вал с шестерней заднего хода Дэу Сенс.
Снимаем шестерню заднего хода с вала.

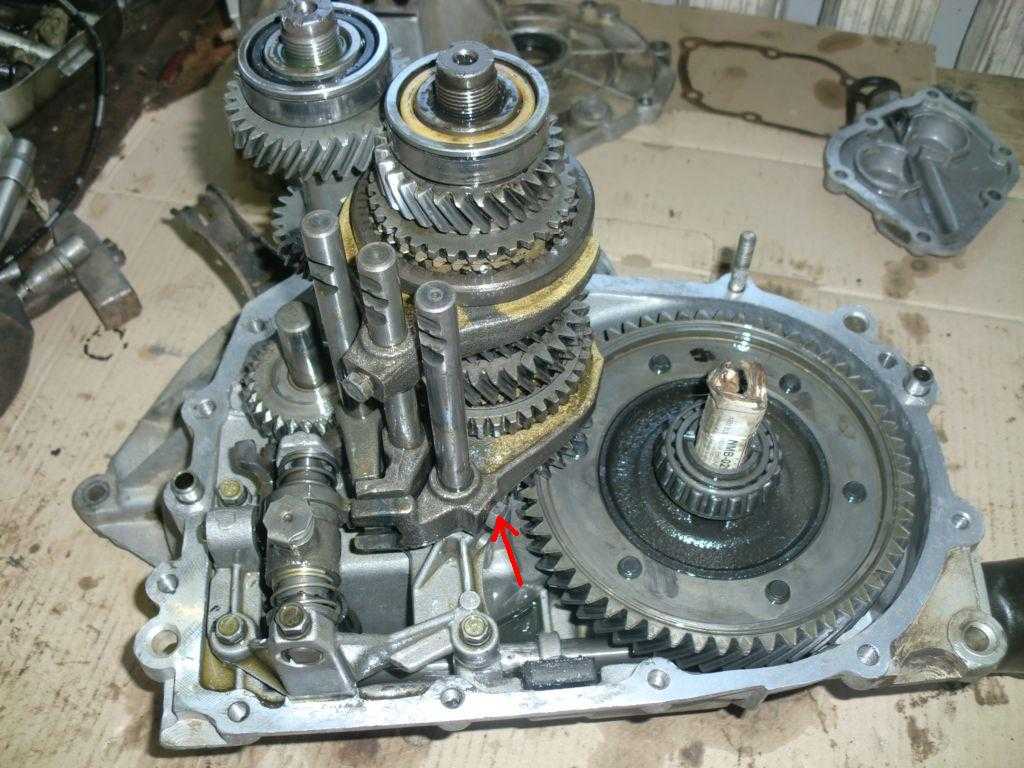

Извлекаем корпус механизма переключения передач вместе с первичным и вторичным валами. Механизм переключения передач сидит на штифтах.
Вынимаем механизм переключения передач. Для этого нужно вывести вилки включения первой и второй передачи из муфты и ведомого зубчатого колеса на заднем ходу.
Теперь приступаем к разбору вторичного вала Daewoo Sens. Стоит обратить внимание, что каждый из подшипников следует промаркировать, чтобы знать впоследствии, с какой шестерней он работает. Перестановка подшипников с места на место недопустима!
Снимаем упорную шайбу, шестерню 1-й передачи и игольчатый подшипник.
При помощи специального съемника извлекаем стопорное кольцо.
Вынимаем ступицу с муфтой включения 1 и 2 передачи. Дополнительно извлекаем сухарики и кольца синхронизатора.
Извлекаем блок зубчатых колес 2 и 3 передачи. В узел дополнительно входят игольчатые подшипники, дистанционные шайбы и кольца синхронизатора.
Снимаем стопорное кольцо при помощи съемника.
Вынимаем ступицу 3 и 4 передачи.
Ревизия элементов КПП
Тщательно промываем в керосине валы и зубчатые колеса.
Отмываем муфты, кольца и шайбы.
В отдельное емкости промываем подшипниковые узлы.
Все элементы внимательно осматриваются на предмет износа. Первоочередное внимание уделяется деформациям, сколам и трещинам.
Дополнительно нужно будет вычистить и сам корпус КПП Дэу Сенс. На дне картера обязательно будет присутствовать стружка (сколотые части зубчатых передач) и части подшипников.
Ремонт
Изношенные детали подвергаются замене.
Что было использовано в процессе ремонта КПП DaewooSens?
Набор ключей
Набор шестигранников
Ударная отвертка
Съемник стопорных колец
Съемник подшипников
Оправка и молоток
Ветошь
Керосин
Емкость для промывки деталей
Маркер (для разметки компонентов)
