Как самому запаять автомобильный радиатор

Технология стремится к усовершенствованию да так, что потребитель и не подозревает об оснащении своего приобретённого автомобиля изделиями с новыми разработками.

Я речь веду о системе жидкостного охлаждения двигателя, главным элементом в которой выступает радиатор, который часто повреждается при лобовом столкновении автомобиля, а в лучшем случае деформируется. Точно буду уверен в том, что никому не будет приятно ездить на битом автомобиле, да ещё и с протекающим радиатором.

Каждый жидкостный радиатор заключён между двумя баками для отвода и подвода охлаждаемой жидкости. В теорию движения жидкости по радиатору углубляться не стану, отмечу лишь, что несколькими годами ранее все автомобильные радиаторы комплектовались металлическими бачками, а ремонт радиатора и его чистку мог провести любой автолюбитель у себя дома. Флюс, припой и паяльник был почти у каждого.

Пластмассовые бачки облегчают конструкцию радиатора, но для многих автолюбителей, как им кажется, ремонт и обслуживание таких радиаторов пугает своими возможными последствиями и часто владельцы автомобилей с дефектным радиатором спешат приобрести новый или отобрать из б/у рабочий.

Любой радиатор жидкостного охлаждения, только не нужно учитывать радиатор, деформированный до состояния ‘баяна’, можно восстановить. Сейчас открыты многие сервисы с подобными услугами, правда, и стоимость таких услуг ощутима, но, когда нет оптимального решения, приходится следовать советам бывалых.

Когда же у Вашего автомобиля появилась проблема с радиатором, осмотрите его. Если металлические соты охлаждающей части радиатора целы и бачки его из пластика, то Вам немного повезло с ремонтом.

По моим наблюдениям отмечу, что попадавшие в большие аварии автомобили, оснащённые радиаторами с металлическими бачками, всегда укомплектовывались новыми радиаторами и только потому, что старые радиаторы разрывало или деформировало так, что ‘гармошка стояла в стороне и плакала’. А вот,

автомобильные радиаторы с пластмассовыми баками просто срывало с креплений или , в худшем случае, ломало бачки. Это мои наблюдения, а не статистические данные.

Вот пример одного из ремонтов радиатора, когда применили не специальную аппаратуру и инструменты, а самые простые материалы и средства, которые найдутся у любого в гараже. Я не оспариваю науку  и технические новшества, не осуждаю других, а без навязчивости показываю желающим, как без всего этого можно обойтись в определённых случаях, и поэтому всегда готов выслушать и помочь любому, кому это интересно.

При лобовом столкновении автомобиля вырвало бампер и правую фару. Автомобиль развернуло по ходу в правую сторону и сорвало радиатор. Детали всего не уточняю. Повредился правый бачок радиатора, крепление вырвало, места установки температурных датчиков остались целыми.

400 евро на дороге не валяются, а ремонтировать радиатор никто не соглашался и ясно почему. Большая возня и временные затраты, которые должны окупится для некого мастера, а тут за ремонт пластика большую сумму не запросишь. Ремонт и

пайка автомобильного радиатора — услуга не дешёвая. Предлагали бывшие в использовании, но почти по стоимости новых. Грубо скажу — жлобы. Никогда не обращал внимание на бренды и порой наша отечественная, и даже советских времён деталька, ценнее становилась на какой-либо иномарке, нежели по стоимости её родная.

Ближе к сути вопроса. У Вас на руках разбитый радиатор. Соты целы или запаяны — не страшно. Пластмассовые бачки повреждены — это то же не страшно! Уверяю Вас. Даже, когда Вы не нашли всех осколков от разбитого бачка, огорчаться не нужно. В нашем случае была похожая ситуация и вот, что мы делали.

Термопушки, газовой горелки и фена у нас не было. Собрали простенький паяльник на медном стержне диаметром около 8 мм. Вот тут отмечу самое главное то, что собранный нами паяльник питался низким и переменным напряжением около 10 вольт, и от автомобильного аккумулятора.

На медный стержень намотали два слоя стеклоткани, поверх которой уложили десять витков нихромовой проволоки с диаметром 0,8 мм, концы которой скруткой соединили с гибкими монтажными проводами. А что бы тепло, получаемое от нашего нагревателя не терялось, все десять витков проволоки обмотали мокрой асбестной нитью, то есть, немного изолировали.

Многие со мной согласятся в том, что пластик теряет некоторые свои свойства при низкой температуре и становится хрупким, а в случае с автомобильным радиатором я уверен в определённых свойствах используемой пластмассы для бачков, которые легко поддаются контактной пайке с оплавлением и проплавкой, тем более, что остаточных напряжений и деформаций при аккуратной пайке возникать не должно.

Для соединения элементов бачка радиатора мы применяли пластмассовые изделия с близкими характеристиками. В конкретном случае, для заливки использовали ручку от пластмассового ведра для садовых работ, а для соединения в шов применили пластмассовые хомуты.

Кто-то сейчас напомнит об армировании, но мы не забыли об этом. Использовали серпянку из стекловолокна с ячейкой 4 мм. Удобно вплавляется в основу, а ещё она не создаёт дополнительных напряжений в материале. Более того, ячейка такого размера после оплавления пластмассы не уменьшает упругость застывшей массы, а прочность и стойкость к механическим повреждениям в месте ремонта повышается.

Уверенно утверждаю об этом потому, что всё описанное проверено мною лично на практике и не один десяток раз.

Главные правила, которыми руководствуюсь при пайке подобной пластмассы.

  • Температура в месте плавления пластика не должна превышать температуру, при которой пластик становится текучим или горит.

Нарушается внутренняя структура материала. После застывания такого пластика он становится хрупким, а место пайки разрушится при первом неудачном случае.

  • При соединении осколков или новых частей всегда оплавлять смыкающиеся стороны на несколько миллиметров, в зависимости от толщины и размера изделия.

Можно делать некоторые фасовочные оплавления с последующей заливкой плавленной массы в образуемую лунку или стыковочную канавку.

  • Всегда применять мягкое армирование, даже на крепёжных элементах.
  • Захват армировочных элементов проводить на несколько миллиметров на основе, с глубоким вплавлением в неё.
  • Обязательно применять послойное оплавление с новым армировочным слоем.
  • Стараться сохранять температуру оплавленной массы в месте пайки до завершения укладки каждого слоя.
  • При необходимости шлифовать готовые слои для проверки на качество слоя, а после завершения ремонта шлифовать поверхность.

Мы ещё ошкуриваем, а когда клиент в добром настроении, то ещё и полируем. Бывали изделия после ремонта не отличались от их здоровых собратьев. Да и самому приятно будет окультурить  место ремонта.

Смотреть видео ремонта пластикового бачка автомобильного радиатора.

  • Проверять на герметичность после готовой пайки. Делать это можно и обычным воздушным насосом.

Герметизируем радиатор и через отдельный штуцер, вентиль(как хотите) нагнетаете в радиатор воздух порядка 1,5…2,0 атмосфер. Мы больше не накачиваем. Опускаем радиатор в воду и оставляем на несколько минут.

Отсутствие воздушных пузырьков в местах ремонта говорит об успешной работе проделанной Вами. Замечу, что лучше применять горячую воду. Если есть дефектные места, то при использовании горячей воды они проявят себя быстрее и будут более заметны.

Я здесь примером, по-простому описал ремонт радиатора и специально упустил всякие научные термины и формулировки, которые часто используют в пояснениях гордые мастера, учредившие себе Орден профессионала. Мы не академики, а простые люди.

Click to rate this post!

[Total: 4 Average: 4]

Ремонт радиатора охлаждения автомобиля своими руками — Auto-Self.ru

 Радиатор необходим для охлаждения автомобиля. При его неисправности мотор будет перегреваться, и в результате может выйти из строя. Самая распространенная проблема данного узла – утечка охлаждающей жидкости. Поэтому, как правило, ремонт радиаторов охлаждения автомобилей заключается в поиске и устранении течи.

Содержание

  • Причины течи охлаждающей жидкости из радиатора
  • Как проверить радиатор на течь
  • Ремонт радиаторов охлаждения автомобилей своими руками
  • Подготовка радиатора к ремонту
  • Пайка радиатора охлаждения двигателя
  • Как продлить срок службы радиатора

Причины течи охлаждающей жидкости из радиатора



Течь пластиковой банки радиатора охлаждения двигателя



Как и любая деталь в автомобиле, радиатор подвержен износу. Кроме того, здесь постоянно циркулирует охлаждающая жидкость, которая периодически сильно нагревается и остывает. В результате перепада температур радиатор в местах пайки и соединения деталей может начинать протекать. Также радиатор может протекать из-за использования некачественной охлаждающей жидкости. Слишком агрессивные химические соединения постепенно разъедают металл, что и приводит к появлению течи.

Еще радиатор может деформироваться, если в систему залить воду и оставить автомобиль в таком состоянии при минусовой температуре. В результате вода замерзает, превращаясь в лед, и раздувает радиатор. В этом случае ремонт радиатора автомобиля не имеет смысла, так как он повреждается во многих местах. Радиатор охлаждения сделан из мягкого металла, поэтому даже при небольшом ударе он может потечь.

Как проверить радиатор на течь



Течь решетки радиатора охлаждения двигателя



Очень часто охлаждающая жидкость уходит из системы в небольших количествах, и заметить причину очень сложно. Поэтому нужно постоянно следить за автомобилем. Если радиатор протекает, то под автомобилем должны оставаться пятна тосола или антифриза. Обычно антифриз имеет маслянистую структуру, и эти пятна хорошо видно. Также желательно периодически открывать капот и проверять, нет ли на радиаторе влажных мест или пятен.

Помимо радиатора протекать могут патрубки, места соединения, печка салона. Поэтому сразу сложно определить, почему именно уходит жидкость из системы. В мастерских для проверки нагнетается сжатым воздухом высокое давление в системе охлаждения, и неисправность находится очень быстро. Самостоятельно же выявить проблему можно только визуально.

Если течет масло из радиатора, то проблема может быть в прокладках, которые отделяют систему циркуляции масла и охлаждения. Ни в коем случае нельзя дальше использовать машину, если смешивается охлаждающая жидкость и масло. Если тосол попадет в мотор, это может привести к его поломке.

Ремонт радиаторов охлаждения автомобилей своими руками



Средство «Стоп течь» для ремонта радиатора



В некоторых случаях устранить течь радиатора можно самостоятельно, с помощью подручных средств и стандартного набора инструментов. Например, если течь не сильная, и в данный момент нет времени и средств на ремонт. Или же, если проблема появилась во время дальней поездки. Но нужно учитывать, что большинство таких мер носят временный характер, и в дальнейшем радиатор лучше ремонтировать или менять.

Если жидкость уходит очень медленно, то можно использовать «стоп течь» для радиатора. Такое средство заливается в систему, и заделывает небольшие отверстия и трещины. Его можно использовать, когда, например, уходит около литра тосола в месяц. Такое решение позволит использовать радиатор еще несколько лет, и не доливать постоянно тосол.

В случае разрушения пластиковых деталей, устранить течь радиатора автомобиля можно с помощью эпоксидного универсального клея. Трещина или отверстие замазывается клеем, и после высыхания радиатор можно использовать. Также ремонт пластикового радиатора автомобиля своими руками можно выполнить с помощью специального ремкомплекта. В автомагазинах продаются специальные средства для ремонта радиатора автомобиля. Сюда может входить клей для пластика, холодная сварка для металла, а также герметик для устранения течи.

При наличии отверстий в металлической части радиатора лучше использовать холодную сварку. Клей здесь держаться не будет, а герметик ненадолго решит проблему. В данном случае используется высокотемпературная водостойкая холодная сварка для металла, которая не разрушается при расширении и сжатии. Если под рукой нет холодной сварки, то для металла можно использовать двухкомпонентный клей.

Подготовка радиатора к ремонту



Помывка радиатора охлаждения перед ремонтом



Прежде чем начать ремонт, радиатор необходимо подготовить. Вначале полностью сливается охлаждающая жидкость из системы. Эту процедуру лучше проделывать на яме, чтобы собрать всю жидкость в ведро или другую чистую емкость. Охлаждающая жидкость после ремонта заливается обратно в систему, поэтому ее не нужно выбрасывать. Для слива жидкости внизу радиатора есть специальный кран. В некоторых случаях жидкость также сливается и с блока двигателя.

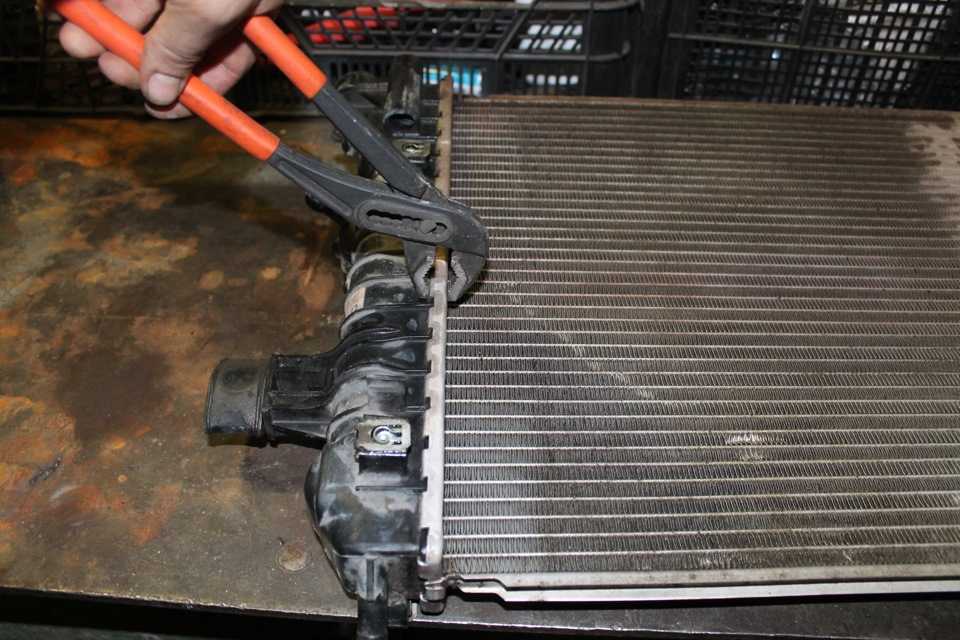

После того как жидкость спущена из системы, радиатор снимается. При этом сначала отключаются патрубки, а затем откручиваются крепления и снимается радиатор. Делать все нужно очень аккуратно, так как алюминиевые и медные ребра легко могут деформироваться.

Следующим шагом является очистка радиатора, изнутри и снаружи. Для этого можно использовать мягкую щетку с неагрессивным моющим раствором, или сжатый воздух компрессора. Желательно убрать всю грязь между ребрами. Это поможет лучше увидеть источник протечки, и затем радиатор будет работать эффективнее.

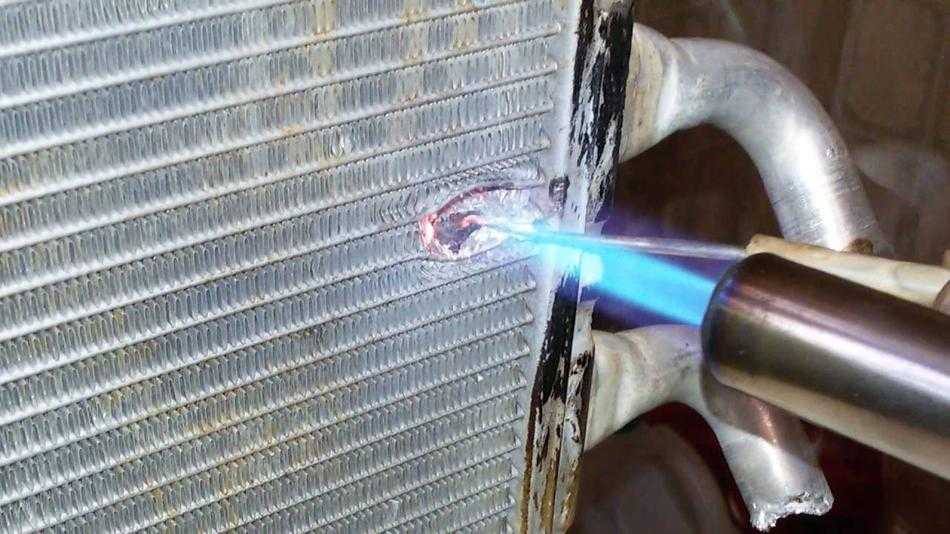

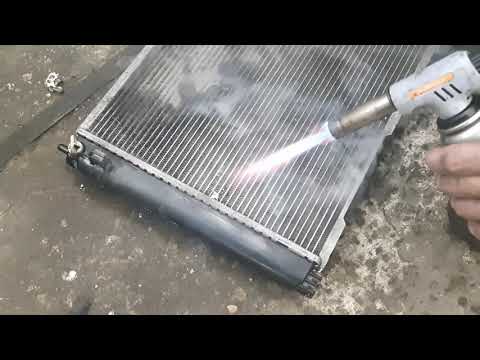

Пайка радиатора охлаждения двигателя

Медный радиатор можно отремонтировать путем пайки. То есть отверстие или трещина запаиваются оловом. Обычный паяльник для радиоэлектроники в этом случае бессилен. Для ремонта здесь применяются специальные мощные паяльники.

Отремонтировать алюминиевый радиатор автомобиля своими руками практически невозможно. Данный материал не паяется оловом. В случае с алюминиевым радиатором используется специальный аппарат для аргонной сварки.

Как продлить срок службы радиатора



Пайка радиатора охлаждения двигателя



Для того чтобы радиатор служил долго и не протекал, необходимо использовать систему охлаждения строго по регламенту и выполнять регулярное обслуживание.

  1. Использование специальной охлаждающей жидкости. Для системы охлаждения можно использовать только антифриз или тосол, смешивать их не рекомендуется. Воду заливать можно только в крайних случаях, например чтобы доехать до станции техобслуживания.
  2. Жидкость в системе охлаждения нужно менять каждые 40 000 пробега. Согласно регламенту обслуживания автомобиля, после такого пробега антифриз и тосол загрязняются и теряют свои свойства, поэтому их нужно менять.
  3. Нельзя использовать автомобиль при перегреве двигателя или других симптомах неисправности автомобиля. Если мотор работает некорректно, это часто связано именно с радиатором и системой охлаждения. При любых проблемах необходимо устранять поломку.
  4. После заделывания течи радиатора автомобиля временными средствами, нужно проводить ремонт, заваривать отверстия или менять детали. Временные меры могут привести к тому, что поломка снова даст о себе знать в самый неподходящий момент.



Поделитесь с друзьями в соц.сетях:

Ремонт алюминиевого радиатора охлаждения своими руками в автомобиле

Ремонт алюминиевых радиаторов всегда вызывал ажиотаж, как со стороны хозяев автомобилей, так и со стороны мастеров. Первые постоянно хотели устранить все неисправности, вторые заработать денег. В данной статье мы попробуем рассмотреть все аспекты ремонта алюминиевых радиаторов. Все нижеописанное в равной степени относится как к радиаторам охлаждения, так и к печным радиаторам.

Самые часто встречающиеся неисправности радиаторов:

  • появление трещин на участке отводящих и подводящих труб радиаторов;
  • нарушение герметичности трубок;
  • нарушение герметичности уплотнителей;

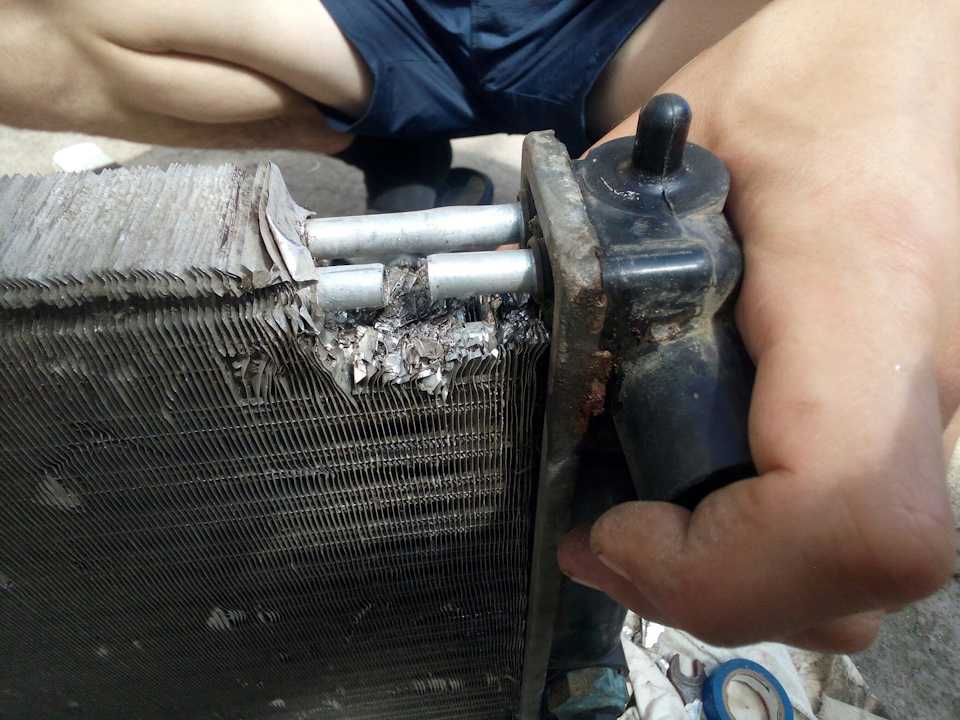

  • появление пробоин и трещин в результате механических повреждений;
  • слабый проход жидкости, в результате засорения трубок.

Конструкция алюминиевых радиаторов

Вначале давайте рассмотрим конструкцию алюминиевых радиаторов и какие композитные материалы используются во время их производства. Первый вид — это традиционный алюминиевый радиатор с пластиковыми бачками, он может отличаться в зависимости от модели видом зажима бачков и изготовления сердцевины. Как правило, бачки зажимаются волновой вальцовкой или зубчиками.

Иногда может показаться, что отличие лишь в способе вальцовки, но это неверно. Не вдаваясь в подробности, отметим, что тип используемой прокладки между доньей радиатора и бачком накладывает определенные ограничения, или, говоря иначе, влечет за собой использование конкретного вида вальцовки. Теперь рассмотрим типы сердцевин.

Наборные

Наборные сердцевины делятся на:

  • цельнопаянные;
  • наборные (или сборные).

Цельнопаянные

Эти радиаторы более сложней в производстве, а, соответственно, и стоят они намного дороже сборных. Смысл сердцевины заключается в том, что она набирается, как и медная, но затем отправляется в специальную печь, с инертно-газовой средой и строго определенной температурой для спекания. Затем, когда сердцевина готова, к ней подсоединяют пластмассовые бачки с помощью волнового вальцевания. Естественно, в природе есть и комбинации вышеперечисленных способов.

Сборные

Как правило, сборные модели имеют в основе круглые трубки сечением 7-11 миллиметров, и наборные пластины теплоотвода, они не приварены к трубкам, а просто плотно надеты на них. Преимуществом данной конструкции является дешевизна, так как почти все работы происходят механическим способом, без помощи сварки. Но все же существует один вид сборных радиаторов, где трубки не вальцуются через силиконовые прокладки к металлической сетке, а припаиваются к алюминиевой. К этим радиаторам, в 99 процентов случаев, бачки подсоединены с помощью зубчатой вальцовки определенного вида.

Немного особняком находятся полностью алюминиевые радиаторы, в них и сердцевины, и бачки изготовлены из алюминия. Сердцевины этих радиаторов всегда изготовлены по цельнопаянной технологии.

Но, как ни удивительно, ни один радиатор охлаждения крупного изготовителя, не применяет эту технологию, так как на бачки может понадобиться столько же материала, как и непосредственно на сердцевину. Исключение имеют только эксклюзивные американские радиаторы, они производятся под заказ капризного хозяина «драга» или восстановленной «классики».

В нашей же стране, такая технология встречается или в печных радиаторах некоторых изготовителей (к примеру, Daewoo Nubira, Lanos), или в моделях откровенно китайского или отечественного изготовителя. Но эти два описанных варианта, хотя и дешевле медно-латунного радиатора, зато качество их сборки и проектирования полностью скопировано с латунных моделей, и наследует все «врожденные» недостатки. Помимо вышесказанного, нужно сказать и про алюминиевые печки, их бачки не приварены к сетке, как это должно быть, а приклеены, да еще с помощью клея, который опасно использовать даже к огородной лейке, не то, что к отопительному радиатору.

То есть, чтобы изготовить качественный алюминиевый радиатор, который, кроме хорошего теплоотвода, еще сможет выдержать механические и гидродинамические нагрузки продолжительное время, требуется тщательное проектирование, и использования сложного оборудования во время производства. А это удорожает стоимость конечного изделия, что сразу же переведет его из разряда лидеров, в сравнении с «медным» изделием, в уровень дорогостоящих аутсайдеров.

Так как, к примеру, у ГАЗели, при наших дорогах, латунный радиатор нечасто отъезжает без поломок 40000 Км, а это примерно год с ежедневной нагрузкой 100 Км. После капитального ремонта радиатора своими руками, время его жизни, в отличие от заводского, мы сможем увеличить в 2 раза, но проделать это с алюминиевым аналогом довольно сложно, и главное, не очень выгодно в финансовом плане. Здесь есть повод поразмыслить, нужно ли экономить при покупке между алюминиевым и латунным радиатором?

«Экзотика»

Как правило, мастера называют экзотикой печки и радиаторы, которые можно очень редко встретить. Как пример, можно привести отопительный прибор Опель Omega 1992 года, он изготовлен из полностью пластиковой сетки (доньи) и бачков, выполненных монолитно, и подсоединены к наборной сердцевине, которая имеет овальные трубки, с приваренным турбулятором. Кроме этого примера, также есть ряд редко встречающихся разновидностей, но это, опять же, редкость.

Нужно заметить, что чем экзотичней радиатор находится на вашем автомобиле, тем трудней его отремонтировать автослесарям, и не только из-за сложности сочетания разных материалов, но еще и по причине, что опыт многих мастеров просто не дает возможности применить с первого раза проверенный и верный вариант ремонта. То есть, неопытный мастер выполнит ремонт наугад, одновременно узнавая тонкости, так сказать, тренируясь своими руками на вашем радиаторе, набивая себе опыт.

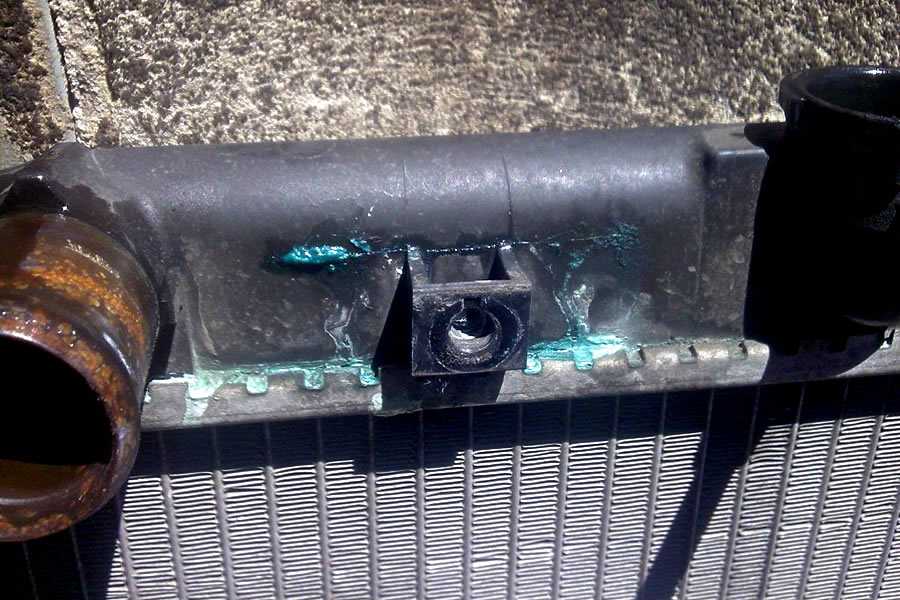

Пластиковые бачки

Как уже и выше упоминалось, пластмассовые бачки облегчают вес и удешевляют конструкцию. Но нужно оговориться, термин «пластиковый», рассматривая бачки, не очень корректен, так как в их основе находится полипропилен, а остальные добавки и примеси никто разглашать не будет, от этого зависит выживание в среде конкуренции. Здесь встречаются и армирование стекловолокном, и наполнители, и другие ухищрения.

По истечении определенного времени пластмассовые бачки пересыхают, основа пластмассы изменяется под воздействием постоянной температурной разности и они, становясь хрупкими, образуют течь. В этом случае наилучшим вариантом будет замена радиатора на новый, потому что замена бачка не всегда рентабельна. Но иногда, если рассматривать эксклюзивные модели, ничего не сделаешь, как отремонтировать трещины в бачке своими руками, но здесь появляется второй вопрос – какой вариант ремонта лучше?

Есть три основных варианта ремонта:

  • замена бачка на металлический, который на место пластикового вваривается или впаивается;
  • пайка бачка пластмассой;
  • использование специальных полимеров.

Первый способ наиболее надежный, но и наиболее дорогостоящий, да и остается проблема со вторым бачком (так как их два в радиаторе). Если заменять два бачка, стоимость выйдет такой, что легче заказать новый, оригинальный радиатор, и все заверения мастеров, типа, радиатор будет вечным, нужно пропустить мимо ушей, так как у алюминиевой части тоже есть определенный ресурс, и он уменьшается одновременно с ресурсом пластмассовых бачков. Дорогая цена этих бачков объясняется тем, что их изготавливает не сам мастер, а промышленный завод, наподобие авиационного (КБ Антонова или ХАЗ), а мастер лишь вваривает его своими руками с помощью аргоновой сварки.

Следующие два способа более доступны, так как использование полимеров и пайка пластика и дешевле, и быстрей, и при эксплуатации уж очень старого радиатора даст возможность «перекантоваться» до приобретения нового, без больших капиталовложений. Но нужно сказать, что паять сложный состав полипропилена иногда даже опасно, можно сделать его еще более хрупким в участке пайки.

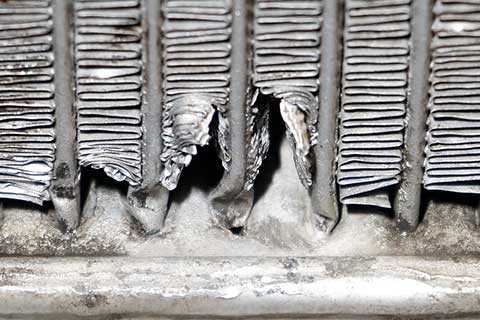

Ремонт сотовой части

Ремонт самих алюминиевых сот все время вызывал сильную головную боль, как у хозяев автомобилей, так и у мастеров. Главной причиной является, как иногда очень сложная, и почти неподдающаяся ремонту конструкция, так и довольно тонкий металл у радиаторов, не имеющих в конструкции так сказать, «слабых мест». Но рассмотрим все по порядку.

Сборные радиаторы

Первый вид, который мы опишем – это сборный радиатор автомобиля, который, как уже выше говорили недорогой, но его качественный ремонт требует довольно больших материальных вложений, но при этом руками профессионалов вполне возможет. Конструкция состоит из сотовой части, которая, между прочим, если и ломается, то не часто, как правило, первыми выходят из строя резиновые уплотнители. Круглые соты фиксируются к сетке с помощью вальцовки, через резиновый уплотнитель, который в начале жизни пластичный.

Но это лишь сначала, и только при заливке качественного тосола, затем же прокладка превращается просто в страшное зрелище. К примеру, ресурс немецкого радиатора, который эксплуатируется на качественном тосоле, примерно 11-16 лет, советского – 7-11 лет, ресурс современного и китайского – иногда может быть от 20 минут до нескольких лет.

Если спайка центральной части этого радиатора (ну, протер, или пробил отверткой) возможна с помощью специальных припоев, то выгодно и качественно для обеих сторон, сделать ремонт «зловещего соединения» почти невозможно. Некоторые мастерские, в свое время разработали состав, который дает возможность припаять к стальной сетке алюминиевые соты, но, естественно, пользоваться им в ремонте, к примеру, изделий для ВАЗ-2107 нецелесообразно, этот вариант хорошо подходит лишь при ремонте «иномарок» .

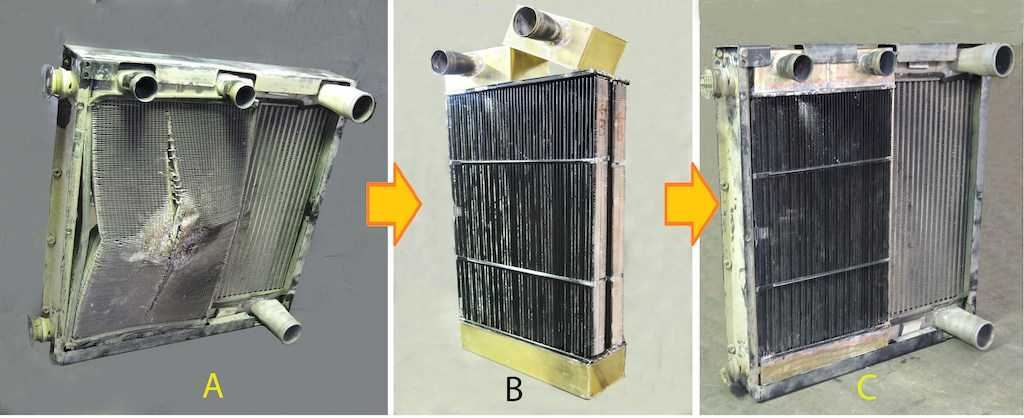

Цельнопаянные радиаторы

Это уже более продвинутое изделие, которое и требует при ремонте продвинутого, и дорогостоящего вмешательства. Так как цельнопаянный агрегат почти не встретить в бюджетных автомобилях (к примеру, Daewoo Lanos устанавливает цельнопаянный вариант, при этом Daewoo Sens, наборной) чуть более дорогая стоимость ремонта почти все время себя оправдывает.

Осложнение пайки, к примеру, угловых пакетов сот объясняется тем, что различная толщина металла не дадут мастеру, даже профессионально обращающемуся с горелкой, расплавить припой, температура которого часто достигает 500-650 градусов, и в это же время не повредить пластмассовый бачок.

Снимать его для этого тоже нецелесообразно, при этом можно повредить заводское соединение, альтернативой является качественный фотополимер или полимер.

В качестве итога, хотелось бы сказать, что алюминиевые радиаторы автомобиля с их пластмассовыми бачками хоть и довольно сложны в ремонте, но при грамотном подходе, и качественных материалах дают возможность добиться отличных результатов.

  • Автор: Фёдор Ильич Артёмов
