Ремонт рулевой рейки на ВАЗ 2109 своими руками (Видео)

На рулевую рейку в переднеприводных автомобилях возложена полноценная ответственность за функциональность всего рулевого механизма. К этой категории авто относится и ВАЗ 2109. При ее выходе из строя следует незамедлительно предпринять соответствующие действия.

Не всегда возникновение признаков неисправности говорит о необходимости полной замены узла. Порой достаточно провести ремонт рейки, воспользовавшись специальным ремокомплектом.

Признаки поломки

По средствам рулевых реек вращательные движения от руля через зубчато-реечный механизм передается к поворотным рычагам, которые осуществляют повороты передних колес тягами.

Если вы обнаружили на своем автомобиле один из перечисленных ниже симптомов, обязательно проведите полноценную диагностику состояния узла, а затем ремонт.

К признакам неисправности рулевой рейки относят:

• В области рейки во время вращения рулевого колеса наблюдается скрежет;
• Рулевое колесо периодически заедает;
• Из уплотнителей начинает вытекать смазка;
• Руль заметно люфтит.

Эти симптомы могут указывать также на проблемы в других узлах рулевого механизма, но прежде чем вы должны проверить состояние рейки, разобрать и принять решение — менять или ремонтировать.

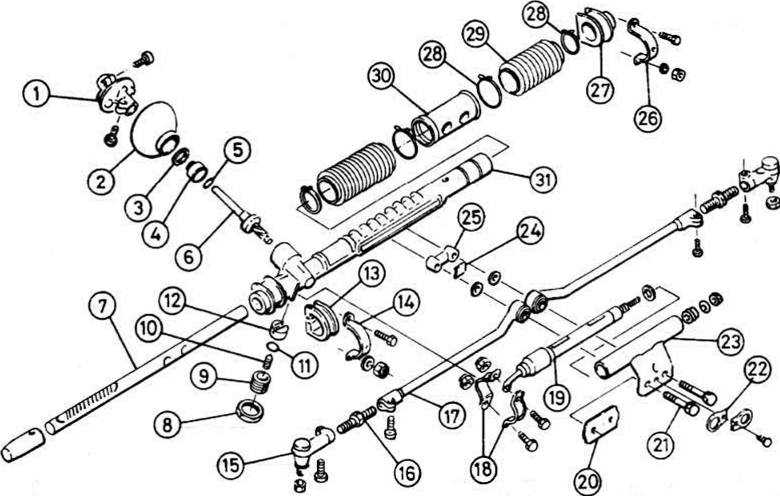

Схема узла

Демонтаж

Вам не удастся оценить текущее состояние рулевой рейки, если не демонтируете устройство.

Не существует оптимального способа демонтажа рулевой рейки, поскольку процесс в любом случае сопряжен с достаточно трудоемкой, длительной работой, предусматривающей разборку множества узлов.

1. Подвесьте переднюю часть автомобиль с помощью домкрата, чтобы иметь возможность снять передние колеса. Обязательно тщательно продумайте меры безопасности, поставьте противокаты, башмаки, чтобы машина не сдвинулась с места в процессе ремонта рейки.
2. Отсоедините адсорбер газов, отключите провода и отведите их в сторону. Так вы обеспечите себе полноценный доступ к рулевой рейке.
3. Открутите болт от шлицевого соединения. Перед этим обязательно выровняйте колеса с помощью руля. Болт располагается около педалей. Для демонтажа крепежа используйте карданную головку или же простой накидной ключ.
4. Зачистите крепежные гайки рулевых тяг от скопившихся загрязнений, после чего расшплинтуйте их, используя плоскогубцы. С помощью накидного ключа открутите гайки.
5. С помощью специального съемника отсоединяются тяги.
6. Далее открутите тяги от картера рулевой рейки. Однако специалисты рекомендуют демонтировать картер с тягами вместе, поскольку в тисках процесс снятия оказывается намного проще.
7. Когда вы освободите рейку, извлеките ее из-под автомобиля через колесную арку. Зачистите, промойте и зажмите в обычных тисках.

Теперь перед вами стоит выбор — полностью заменить рулевую рейку или попробовать ее отремонтировать. Второй вариант займет больше времени, однако позволит сэкономить внушительную сумму денег.

Ремонт

Первое, что вам потребуется для проведения самостоятельного ремонта — это ремкомплект. Они доступны практически в любом магазине автозапчастей. Однако настоятельно рекомендуем покупать только качественные наборы, чтобы результат вашего самостоятельного ремонта продержался как можно дольше.

Что потребуется для работы

Предлагаемые рекомплекты бывают неполными и полными. Вам точно потребуются следующие компоненты набора:

• Игольчатый подшипник;
• Пара уплотнительных резинок для втулки;
• Опорная втулка, выполненная из пластика;
• Набор прокладок;
• Пружина;
• Стопорные кольца;
• Опорный подшипник;
• Приводная шестерня;
• Кожух пыльника;
• Рейка;
• Комплект стяжек для пыльника.

Ремкомплект

Теперь, когда комплект готов, инструменты имеются в наличии, а также есть достаточно свободного времени, можно приступать к работе.

1. Первым делом снимите пыльник, торцевые колпачки и упоры. По мере разборки элементов, даже самых маленьких и незначительных на первый взгляд, обязательно оценивайте их текущее состояние. При необходимости все изношенные элементы будут меняться на новые, взятые из ремкомплекта.
2. С помощью восьмигранника открутите резьбовые пробки, что позволит извлечь пружины, стопорные кольца, а также упорные втулки.
3. Снимите подшипник, проверьте, не люфтит ли он. Ремкомплект включает в себя новый подшипник, потому при удовлетворительном состоянии старого компонент лучше сразу поменять. Не зря же вы брались за столь сложный процесс, чтобы все сделать на 50%.
4. Извлеките и осмотрите приводную шестерню. Далее вы сможете достать полностью саму рейку.
5. Обязательно выполните замену втулки опорного вала, не забыв про резинки. Они также присутствуют в комплекте.
6. Не торопитесь снимать резинки со втулки. Сперва вставьте элемент в картер, после чего ножницами или острым ножом можно срезать резинку.
7. Наиболее сложным этапом считается замена игольчатого подшипника. Чтобы его снять, потребуется специальный ключ. Но можно обойтись без него. В этом случае вооружитесь сверлом на 1,5 миллиметра и дрелью. Сверлом выполните отверстие таким образом, чтобы ослабить торец подшипника. Пробоем выбейте старый подшип из картера.
8. Перед установкой нового игольчатого подшипника не забудьте тщательно зачистить картер рулевой рейки от скопившегося мусора и стальной стружки после сверления.
9. Сделанное отверстие оставлять нельзя. Чтобы его устранить, можете перемешать металлические опилки с суперклеем. Такая смесь быстро затвердеет и даст отличный результат.
10. Обработайте смазкой буквально все, что только можно смазать в узле рулевой рейки. Специалисты советуют использовать Литол 24 или другие аналогичные по качеству консистентные смазки. Не лишним будет смазать ШРУСы.
11. Выполните сборку узла, следуя в обратной последовательности проведенного демонтажа.

Если нет ключа для снятия игольчатого

Самостоятельный ремонт рулевой рейки позволяет существенно сэкономить на замене, плюс получить огромный опыт в выполнении далеко не самых простых работ, связанных с вашим ВАЗ 2109. Но можете поступить проще, не рискуя, обратившись к проверенному автосервису.

Агрегат в тисках

Проверка состояния

Завершив ремонт, не стоит думать, что теперь рулевая рейка будет служить десятки тысяч километров и более не доставит вам хлопот. Как и за множеством других узлов, за состоянием рейки необходимо периодически следить.

Ремонт рулевой рейки ваз 2109, замена деталей

Рулевая рейка автомобиля ВАЗ 2109

У автомобилей ВАЗ 2109 рулевая рейка, ремонт которой требуется периодически, является основной частью механизма управления поворотом колес автомобиля, преобразующим вращение руля в поступательное движение рулевых тяг.
В случае износа или повреждения деталей увеличивается люфт, отчего нарушается управляемость. Поэтому любой дефект не только создает сложность вождения и увеличивает износ покрышек от неуправляемого рысканья, но и делает движение опасным, особенно на разнонаправленных поворотах.

Предпосылки для ремонта

Устранять неполадки нужно при появлении первых симптомов:

• стук на поворотах;
• тугое вращение рулевого колеса;
• увеличенный люфт;
• сложность регулировки угла схождения.

Перед началом работ обязательно нужно удостовериться, что причиной этих неполадок является именно дефект рулевой рейки, так как подобный результат может быть вызван износом других деталей: шаровых наконечников, опор, ослабление шлицевого зажима и других.

Основные элементы

Детали рулевой рейки

Для ВАЗ 2109 ремонт рулевой рейки проще производить, зная принцип работы и предназначение каждой детали.
Конструкция очень простая, состоит из нескольких основных элементов:

• зубчатая рейка с двумя резьбовыми отверстиями для крепления внутренних наконечников тяг;
• приводная шестеренка со шлицевым валом для соединения с рулевой муфтой;
• опорные полукольца, обеспечивающие плавное скольжение;
• механизм упора, регулирующий необходимый конструктивный зазор зубчатой пары;
• картер, в который детали собираются и неподвижно крепятся к корпусу автомобиля;
• элементы уплотнения и защиты от пыли и грязи.

Ремонтный комплект бывает двух видов, неполный, который содержит трущиеся детали, резиновые изделию, которые требуют периодической замены, и одноразовые хомуты. В случае поломки или износа зубьев и шлифованной поверхности, придется приобретать полный ремкомплект.
В него входят абсолютно все детали, кроме картера, в том числе зубчатая пара, игольчатый и шариковый подшипники, прижимная пружина.

Снятие рулевой рейки с автомобиля

При наличии некоторых навыков ремонта, если есть инструкция, вполне возможно ремонт рейки осуществить своими руками.
Для этого понадобится, кроме нового ремонтного комплекта и стандартного набора инструмента автомобилиста некоторые дополнительные приспособления и инструменты:

• специальный внутренний восьмигранник24 мм. с отверстием посередине диаметром18,5 мм.;
• восьмигранник17 мм.;
• выжимной съемник шаровой опоры;
• желательно съемник для шарикового подшипника;
• желательно ключ для снятия игольчатого подшипника;
• острогубцы для снятия стопорного кольца подшипника;
• желательно тиски слесарные;
• консистентная смазка «Фиол-1», наиболее подходящая в холодное время, так как имеет более высокую текучесть или «Литол-24» и ему подобные.

Те приспособления, которые иметь желательно значительно облегчат разборку, без них можно обойтись, хотя это усложнит работу.
Итак:

• Предварительно рейку и рулевые тяги с наконечниками желательно очистить струями воды высокого давления.
• Автомобиль ВАЗ 2109, ремонт рейки которого планируется произвести, нужно поставить на площадке, размерами, обеспечивающими свободный доступ к передним колесам и подкапотному пространству.
• Затянуть ручной тормоз и дополнительно упереть задние колеса, передние колеса установить прямо. Достаточно домкратом приподнять передние колеса до провисания, подставить для безопасности надежные опоры, открутить гайки крепления и снять правое колесо.
• Чтобы обеспечить доступ через моторный отсек нужно снять воздушный фильтр и отсоединить аккумулятор.

Внимание: Для складывания снимаемых деталей и крепежных элементов нужно подготовить чистую коробочку.

• Первым этапом внутри салона между педалями шарнирной головкой откручивается на два оборота стопорный болт, стягивающий рулевую муфту на шлицевом хвостовике зубчатого вала.

Внимание: Если муфта не разожмется нужно слабым постукиванием молотка освободить шлицы. Кстати, все этапы предварительно нужно изучить по фото, это обеспечит правильную последовательность и ускорит ремонт.

Затем снимаются наконечники рулевых тяг.

• Для этого плоскогубцами выпрямляется загнутый конец шплинтов наконечников, шплинты вытаскиваются (их можно использовать повторно), накидным ключом 19 мм. откручиваются гайки и съемником выжимаются шаровые опоры из поворотных рычагов стоек подвески.
• Через моторный отсек снимается защитный кожух, который крепится тремя гайками с шайбами и граверами. Головкой 13 мм. откручиваются две самостопорящиеся гайки, удерживающие скобу крепления картера рулевой рейки к корпусу автомобиля, скоба снимается.

Внимание: Гайки при сборке желательно заменить новыми.

• Такая же операция производится снаружи со стороны правого колеса для снятия второй крепящей скобы. Теперь можно вынуть вал приводной шестерни из шлицов рулевой муфты и вытянуть рулевую рейку с тягами наружу.

Отгибание стопорной пластины

• Для удобства разборки и последующей сборки картер через алюминиевые пластины аккуратно зажимается в тисках.
• Зубилом и молотком отгибаются углы стопорной пластины, предотвращающей самопроизвольное откручивание болтов крепления внутренних наконечников рулевых тяг.
• Головкой22 мм. откручиваются болты, снимаются стопорная и соединительная планки, отсоединяются обе тяги.
• С одной стороны снимается резиновая опора, распорное кольцо, с другой стороны резиновый колпачок и разъемная опора, отверткой вытаскивается резиновый пыльник, защищающий вал шестерни.
• Кусачками срезаются два пластиковых хомута, и снимается защитный чехол. Производится визуальный осмотр резиновых деталей, если нет видимых повреждений, их можно использовать повторно.

Специальный восьмигранный ключ для разборки механизма упора

• Затем разбирается механизм упора рулевой рейки. Восьмигранным ключом 17 мм. Выкручивается гайка упора, которой регулируется зазор зубчатой пары, при сборке нужно гайку затянуть так, чтобы оставался гарантированный зазор порядка 0,12 мм.
• Отверткой вынимается стопорное и уплотнительное кольца, пружина, прижимающая через упор зубчатую рейку к шестерне и компенсирующая возможное появление большего зазора, чем необходимо. Упор нужно вынимать, повернув картер отверстием вниз, если упор не выпадает нужно постучать картером по деревянной колодке, зажатой в тисках.
• Для выборки приводной шестерни картер опять зажимается в тисках, вынимается стопорная шайба, восьмигранной головкой 24 мм. с отверстием посередине откручивается и гайка подшипника.
  Рожковый ключ 14 мм. вставляется в пазы на шлицевом хвостовике, подбирается удобная по высоте опора, упираясь в которую, ключом, как рычагом, приводная шестерня вытаскивается вместе с подшипником. Теперь можно демонтировать зубчатую рейку.
• Для окончательной разборки шестерни острогубцами разжимается и снимается стопорное кольцо и съемником выталкивается валик из подшипника.

Внимание: Если нет съемника, валик шестерней вниз вставляется в тиски с небольшим зазором, подшипник опирается на щеки тисков. Легким постукиванием по торцу валик выбивается из подшипника.

Сверловка картера для выбивания игольчатого подшипника

• Если нет ключа для вынимания игольчатого подшипника, и не удается вытянуть его крючком, придется сверлом диаметром 1,2-2,0 мм. высверливать отверстие в картере в месте точно напротив торца подшипника. Затем можно будет подшипник просто вытолкнуть наружу обычным гвоздем, проходящим в отверстие.
  После сборки нужно не забыть залить отверстие эпоксидным клеем или заглушить холодной сваркой.

• В некоторых конструкциях опорная втулка имеет выступы, которые удерживают втулку от сдвигов в углублениях картера. На опорную втулку надеваются демпфирующие резиновые кольца, которые после установки разрезаются канцелярским или любым другим острым ножом.

Сборка производится в обратном порядке, с предварительной обильной смазкой всех соприкасающихся и трущихся деталей. После установки на автомобиль нужно полностью зажать гайку упора и открутить ее примерно на 30 градусов, что обеспечит необходимый технологический зазор около0,12 мм.

Преимущества и недостатки самостоятельной сборки

Самостоятельное выполнение ремонта значительно экономит бюджет, затраты понадобятся только на приобретение необходимого ремонтного комплекта и смазки, цена на которые вполне щадящая.
В случае привлечения специалистов придется прилично потратиться. Но хуже то, что могут попасться недобросовестные исполнители, которые установят не новые детали, что приведет к быстрому износу и необходимости внеочередного ремонта.
Однако есть и недостатки, непрофессиональное выполнение может привести к мелким, но важным упущениям, которые могут неблагоприятно повлиять на работоспособность сразу после сборки или через короткое время эксплуатации.
Избежать этих ошибок поможет подробное видео на сайте, которое необходимо просматривать последовательно, подробно вникая и тщательно дублируя каждый этап работы.

«

Снятие и ремонт рулевой рейки ВАЗ 2110 своими руками

Каждый автолюбитель в государстве, владеющий десятой моделью «жигуля», сталкивается с вопросом неисправности рейки руля управления. При появлении подобного дефекта машина плохо «слушается» во время движения, особенно когда движется по неровной поверхности дороги. Появляется сильный люфт, отдающийся на рулевое колесо. А в этом обзоре рассказывается, что можно предпринять, если болт крепления двери ВАЗ 21099 сильно заржавел, а под рукой нет подходящего инструмента.

Кроме этого данная неисправность отражается на работоспособности передней оси. Она создает звук, от которого не защищает звукоизоляция. Перечисленные факторы указывают, что необходимо на ВАЗ2110 ремонтировать рулевую рейку или проводить замену механического узла.

Конструктивная комплектация рулевой рейки

Перед восстановлением работоспособности рулевой рейки или ее замены, требуется детально изучить устройство данного механического элемента, установленного на «десятке». Производители изготавливают рейку двух типов – механическую и с гидравлическим прибором.

Механический тип самый распространенный на авто, сошедших с отечественных конвейеров. Данный узел монтируется на транспортные средства с передним и задним приводом колес. Рейка выполняет функцию усилителя, облегчающего поворот рулевого колеса за счет передаточного числа — зубья рейки меняют шаг от центральной оси до края. Данная характеристика позволяет автоматически возвращать руль в первоначальное положение после маневра. Все первые модели ВАЗ 2110 были оборудованы механическим типом рулевой рейки.

На новых машинах монтируется рейка вместе с гидравлическим усилителем руля. Гидравлический узел дает возможность водителю при движении авто с помощью руля легко поворачивать колеса и без усилий делать маневр. Конструкция рейки состоит из следующих элементов и узлов:

• 1. вход;
• 2. втулка золотника;
• 3. пылезащитный кожух;
• 4. стопорное кольцо;
• 5. сальник золотника;
• 6. золотник;
• 7. подшипник;
• 8. сальник штока;
• 9. тыльник;
• 10. шток;
• 11. стопорное кольцо;
• 12. уплотнитель тыльника;
• 13. поршень штока;
• 14. прижимные гайки;
• 15. золотниковые гайки;
• 16. закупорки золотников;
• 17. червяк золотника;
• 18. втулки штока;
• 19. трубки перепускные;
• 20. выход.

Как проверить рулевую рейку на ВАЗ 2110

Признаками неисправности рулевой рейки являются следующие показатели:

• треск или стук, когда машина двигается по ухабам и иным неровностям дорожного покрытия;
• щелчки при повороте рулевого колеса в обе стороны, когда авто находится без движения;
• руль тормозит при повороте.

Для диагностирования данного механизма требуется взяться за вал, где он соединяется с рейкой.

Узел в данном месте нужно подергать вверх и низ.

Здесь важно понимать! Стук при такой проверке указывает, что требуется срочный ремонт рейки руля, или наполнить смазочным материалом игольчатый подшипник.

Следующий шаг проверки технического состояния – это проверка вала на шатание, а также обследование жесткости соединения рейки с шестеренкой рулевого колеса. Для этого требуется в пространстве под капотом взяться за тяги и пробовать шевелить узел вала. Так проверяется недостаточная фиксация деталей, которые обтягивают во время проведения технического обслуживания. Но если стук повторно повторится, то придется ремонтировать рейку или осуществлять ее замену.

Идеальным вариантом является приобретение нового элемента системы управления. Но можно попытаться выполнить ремонт рейки самостоятельно. При любом случае без снятия данного узла не обойтись. Главное следовать определенной последовательности и правилам.

Процесс снятия рулевой рейки ВАЗ 2110

Выполнить демонтаж можно двумя путями – это снять механизм вместе с тягами или произвести демонтаж без них. Первый вариант потребует выбивания пальцев тяг из рычажков стоек поворота.

Второй способ представляет собой отвинчивание от рейки наконечников тяг руля внутреннего исполнения.

Чтобы снять механизм, нужно в салоне автомобиля выкрутить эластичную муфту, установленную на рулевой колонке. Затем под капотом с помощью ключа на «13» открутить гайки фиксирующие скобы рулевого узла, присоединенного к кузову машины.

Поэтапная разборка и выполнение ремонта

Рейку руля автомобиля ВАЗ 2110 необходимо разбирать, соблюдая определенную очередность шагов.

Шаг №1:

• зафиксировать картерный узел в тисах, имеющих не жесткие губки;
• стянуть упор и кольцо распора, находящееся с правого бока картера;
• убрать хомуты, держащие защитный кожух и убрать саму защиту;
• снять опору, находящуюся на левой стороне картерного узла, убрать защиту в виде колпака;
• ключом на «17» с шестигранным снованием отвинтить упорную гайку и извлечь рейку;
• достать пружину и стопорящее колечко;
• ударить картерным узлом об деревянное основание и попытаться выбить упорный элемент из паза;
• извлечь уплотнение отсека двигателя и с помощью отвертки снять пыльниковый элемент шестеренки;
• специальным ключом восьмигранного типа на «24» отвинтить фиксирующую гайку подшипника, не забыв перед этим снять стопорную шайбу;
• при помощи ключа на «14», упирая на специальный выступ, вытянуть из картера шестеренку вместе с подшипниковым узлом, после чего извлекают рейку;
• отверткой достать втулку для упора, повернув ее так, чтобы выступы совпадали с пазами картера.

Для того чтобы поставить новую втулку в картерный узел, потребуется надеть демпферные кольца. Здесь следует тонкую сторону разместить напротив разреза. Далее требуется опорную втулку возвратить обратно в посадочное гнездо в картере так, чтобы выступы строго вошли в паз. Потом нужно срезать резиновое кольцо и убрать лишние части резины.

Шаг №2:

• извлечение стопорного колечка с вала, на котором посажена шестеренка;
• снятие подшипника, используя специальный съемник.

Полезно знать! Когда съемника нет, то для стягивания игольчатого подшипника используется сверло, которым в торце картерного узла делаются два отверстия, так чтобы они направлялись на снимаемый подшипник. Через них выполняется выбивание с посадочного места.

Исправная рулевая система подарит водителю, кроме чувства комфорта, еще и гарантию безопасности на автомобильной трассе. Нужно постоянно следить за исправным состоянием этого механизма, и при первых признаках поломки срочно применять меры.

Видео по ремонту рулевой рейки на ВАЗ 2110

Вопросы и ответы:

Как правильно менять рулевую рейку на Ваз 2110? Поддомкрачивается авто, откручивается переднее колесо, снимается наружный и внутренний наконечник рулевой тяги, делается отметка на проточке вала рулевой рейки, откручиваются крепления рейки, меняются пыльники.

Можно ли поставить рулевую рейку на ваз 2114 от ваз 2110? Можно установить рулевую рейку на ВАЗ 2110 от 2114. Из доработок ее вал нужно немного укоротить. Также нужно немного сместить одно из креплений (болгаркой снимается кантик).

Главная » Статьи » Ремонт авто » Снятие и ремонт рулевой рейки ВАЗ 2110 своими руками

Рулевая рейка Ваз 2110 замена регулировка и ремонт – пошаговая инструкция

Рулевая рейка Ваз 2110 одна из важней частей ходовой части автомобиля. Она соединяет колеса и руль через специальный механизм в единое целое. От ее исправности зависит управляемость автомобиля, жизнь людей и безопасность движения. Поэтому важно поддерживать работоспособность данного узла, и уметь быстро диагностировать неполадки, учитывая то, что неисправности рейки легко спутать с другими поломками. Упростить их выявление поможет знание устройства механизма и признаков неисправностей.

В сегодняшней статье мы с вами поговорим о основных неисправностях рулевой рейки Ваз 2110 и способах их самостоятельного ремонта.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

• Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды. В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя;
• резкие ускорения в момент, когда руль находится в крайне правом или левом положении. Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки;
• регулярные заезды на бордюры – это большая нагрузка для столь важного механизма.

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Правильная диагностика дефекта

Содержание

Рулевая рейка, как и другие механизмы, рано или поздно может сломаться. И важно вовремя и правильно провести диагностику и определить в чем же именно заключается проблема.

Этот механизм, неизменно, присутствует во всех автомобилях. Просто иногда он оборудован гидро или электроусилителем.

Глухие стуки и удары зачастую отдаются в руль. Это может произойти, как при обычной езде или стоянке, так и при повороте рулевым колесом. В особенности, при повороте, звуки зачастую, усиливаются в несколько раз, что свидетельствует о явной проблеме.

Для правильной диагностики необходимо сделать следующее:

1. Взяться за рулевой вал, именно в той части, где он соединяется с рейкой.
2. Покачать резкими, но не слишком сильными рывками вверх-вниз. В случае, если звук повторится, значит нужна будет либо замена всей рейки, либо же ремонт самого корпуса рулевой рейки.
3. Но вполне возможно, что стук может быть из-за недостаточного количества смазки в подшипнике рулевой рейки. Нанести смазку на подшипник или заменить данную деталь.
4. Далее необходимо будет проверить на люфт втулку в рулевой рейке. А также, место состыковки рейки с рулевой шестерней.

Чтобы это сделать, нужно, под капотом, взяться за стык рулевых тяг и попробовать пошевелить рулевым валом.
К стукам может привести так же и недостаточная натяжка рулевых узлов. Эта проблема легко решается вручную или у специалиста без дополнительных затрат.

В случае если, после проведения данных манипуляций под капотом, стук отчетливо доноситься именно из рейки, тогда неисправность находится именно в этом механизме. Здесь уже вопрос стоит в том, чтобы менять рулевую рейку или ее ремонтировать.

Полная замена рулевого механизма, удовольствие не из дешевых, но этот вариант самый надежный. Так как, после замены рейки на новую, детали прослужат, при аккуратной эксплуатации, довольно долго.

Ремонт рулевой рейки ВАЗ 2110 на станции техобслуживания, будет хоть и дешевле, но тоже влетит в копеечку. И, кроме того, нет уверенности, что после ремонта рулевая рейка не сломается снова.

Как подтянуть рулевую рейку на Ваз 2110 своими руками

Для того чтобы подтянуть рулевую рейку на Ваз 2110 необходимо выполнить следующий порядок действии

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Процесс снятия рейки

Приступить к ремонту можно только после снятия данного механизма.

Демонтаж можно осуществить как путем снятия рейки с тягами, так и без них.

Для первого варианта будет нужно выпрессовывать пальцы наружных наконечников тяг.

Второй способ потребует отсоединения внутренних наконечников.

• отверните рожковым ключем на 13 в салоне болт эластичной муфты;

• берем ключ на 13 и в подкапотном пространстве с обеих сторон ослабляем гайки крепления скоб рулевой рейки;

• отогнув края специальной пластины, которая предотвращает само раскручивание болтов, откручиваем последние от кузова;

• чтобы без проблем снять рулевую рейку, расклиньте крепление промежуточного вала;

• осуществите вывод шлицевого конца шестерни из отверстия, сдвинув рулевую рейку вперед и снимите последнюю;

• картер рулевого механизма следует зажать в тиски с мягкими губками, примерно так;

• извлеките распорное кольцо и опору с правой стороны картера рулевой рейки;

• обнаруживаем на защитном чехле хомуты и смело их срезаем, так как они одноразовые;

• следует извлечь из опоры защитный чехол;
• на левой стороне нужно извлечь опору и защитный колпачок;
• гайка упора рейки потребует для отвинчивания специальный инструмент в виде восьмигранной головки на 17.

Какая рулевая рейка стоит на Ваз 2110 – взаимозаменяемость деталей

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

На “десятку” завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.

Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его

Рулевые инновации

Вроде как, вопрос решен. Теперь можно было увеличивать усилие на руле, делать количество оборотов от упора до упора минимальным, все сглаживал усилитель, но возникала еще одна проблема. Автомобиль эксплуатируется в слишком разных режимах и точная дозировка угла поворота на скорости 140 и 55 км/ч имеют совсем разные значения. Не говоря уже о том, что усилия на руле практически не ощущалось, что сделало управление еще более невменяемым. Тогда пришлось поменять конструкцию рулевой рейки еще раз. На этот раз объектами внимания стали пара рейка/шестерня. Помогла установка пары нового образца. Новую рулевую рейку назвали «короткой», потому что количество оборотов руля сократилось с 3,8 до 2,9. Как следствие, ватность почти пропала и руль стал острее.

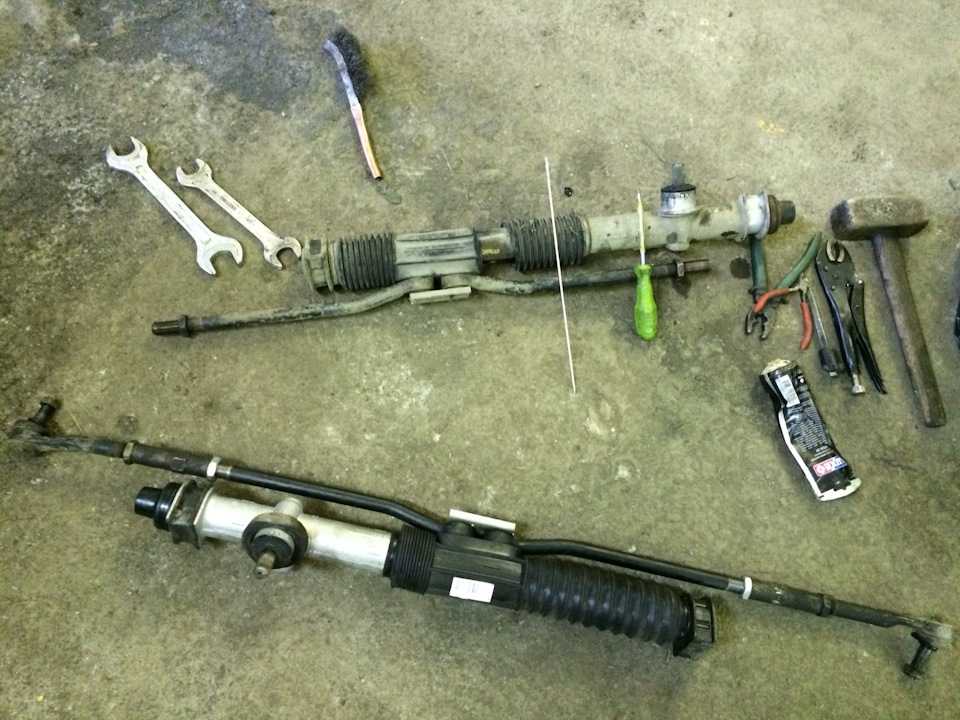

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).

2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.

4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.

5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

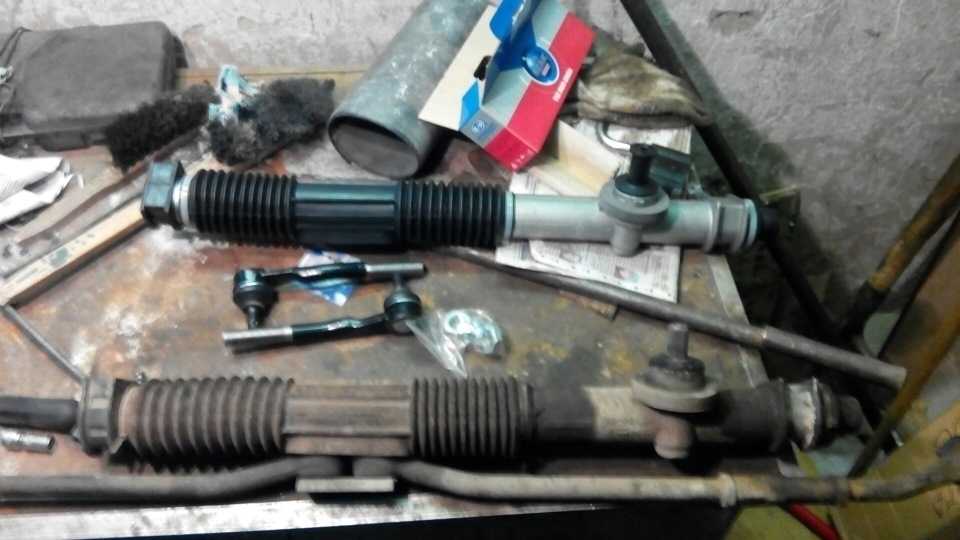

Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

Диагностика неполадок рулевого управления десятки

Каждый автомобиль имеет слабые места. У ВАЗ 2110 – это наконечник рулевой тяги. Эта деталь составная часть рулевого управления автомобиля. Рулевыми наконечниками на ВАЗ десятого поколения заканчиваются рулевые тяги. Тяги меняют редко, а вот наконечники рулевых тяг подлежат замене каждые 40 тысяч километров пробега автомобиля.

Но это средний и приблизительный показатель. Срок службы рулевого наконечника зависит от манеры езды владельца автомобиля и условий, в которых эксплуатируется авто.

Неполадку в рулевом управлении может заметить любой водитель транспортного средства. Основные признаки необходимости замены рулевых наконечников на ВАЗ 2010 такие:

• затрудненное управление автомобилем, особенно на поворотах;
• сильный шум и постукивание с одной или с двух сторон спереди, на поворотах проявляется сильнее;
• протектор на шинах протирается неравномерно.

В последнем случае, скорее всего, проблема не только с наконечниками. Необходимо провести диагностику передней подвески в целом. Возможно, заменой рулевого наконечника дело не обойдется.

Рулевые наконечники в автомобиле ВАЗ 2110 – это шарнирное соединение. Износ в шарнире наконечника приводит к неисправности в рулевом управлении. Проверить рулевые наконечники на ВАЗ 2110 можно самостоятельно.

В первую очередь визуально. Чтобы осмотреть наконечник с левой стороны автомобиля, необходимо вывернуть руль до предела вправо, для осмотра правого рулевого наконечника – выкрутить руль влево

Следует обратить внимание на резиновый пыльник, которым защищен наконечник рулевых тяг. Если он разорван или треснул, то пришло время замены наконечников

Через отверстие в пыльнике в шарнир попадает пыль и грязь, что приводит к более быстрому износу рулевого наконечника.

Для проведения второго этапа диагностики необходимо домкратом поднять одну из сторон автомобиля, чтобы колесо было свободно подвешено в воздухе. Рукой подергать наконечник, если есть хоть какой-то люфт, то надо заменить рулевой наконечник. Менять следует наконечники с двух сторон. Не стоить экономить и менять один наконечник, лучше сэкономить на услугах мастера СТО и провести процедуру замены самостоятельно.

замена, ремонт и регулировка » НаДомкрат

За возможность изменять направление во время передвижения на автомобиле ВАЗ 2114 отвечает рулевой механизм. На данном авто применяется механизм типа «шестерня-рейка»

Схема работы рулевого управления

Принцип работы данного механизма сводится к преобразованию вращения шестерни, связанной с приводом, в поперечное перемещение рейки с зубчатым сектором. Движение этой рейки затем передается посредством рулевых тяг на амортизационные стойки подвески, выполняющие также роль поворотных кулаков.

Данные механизмы последнее время стали очень распространенными из-за простоты конструкции, и используется на многих авто. Простота конструкции обеспечивает должную надежность, однако неисправности с рулевым механизмом бывают достаточно часто. Часть из неисправностей можно устранить заменой изношенных составных частей, но некоторые неисправности приводят к тому, что требует замена рулевой рейки ВАЗ 2114.

Содержание

• 1 Признаки неисправности
• 2 Что может стать причиной неисправности
• 3 Что следует предпринять
• 4 Что понадобиться для ремонта
• 5 Как все делается
  • 5.1 Рекомендуем

Признаки неисправности

Признаков неисправности рулевого механизма не так уж и много, однако каждый из них может указывать на разные составные части, с которыми возникли проблемы. Признаки же таковы:

• Увеличение свободного хода рулевого колеса;
• Рулевой механизм стучит;
• Увеличение усилия для вращения руля;

Что может стать причиной неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

• При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
• Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
• Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

2. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

• Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
• По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

3. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Что следует предпринять

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть.

Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Что понадобиться для ремонта

Перед тем, как приступать к ремонту, приобретается ремкомплект. Он может быть малым и включать только втулки, сальники, пыльники и т. д. Есть и большой ремкомплект, в который входит также рейка. Фирм, выпускающих такие ремкомплекты очень много, поэтому какую из них выбрать – решать владельцу. Но лучше все же выбрать производителя, который является официальным поставщиком запчастей на автозавод.

Чтобы произвести ремонт, потребуется не так уж и много:

• Набор ключей рожковых;
• Отвертки;
• Ветоши;
• Смазка;
• Ремкомплект;

Как все делается

Последовательность действий такова:

1. Авто поставить на ровную площадку и обездвижить;
2. С левой стороны автомобиль лучше поддомкратить;
3. Рожковыми ключами откручиваем болты крепления рулевых тяг к рейке, предварительно отогнув фиксирующую пластину;
4. В салоне под рулевой колонкой откручиваем болт ее крепления к валу шестерни рулевого механизма;
5. Откручиваем 4 гайки крепления механизма, после чего снимаем хомуты крепления;

   Откручиваем болты усов рейки

6. Механизм тянем на двигатель, чтобы вал шестерни вышел, а после извлекаем его через технологическое отверстие в левом подкрылке;
7. На снятом механизме извлекаем стопорное кольцо и втулку рейки. Отверткой послабить и снять хомуты крепления защитного чехла, а также хомут защитного колпачка с правой стороны механизма. Затем чехол и колпачок извлекаются;
8. Выкручиваем регулировочную гайку, которой производится регулировка зазора;
9. Вращая вал шестерни в правую сторону, подаем рейку влево и извлекаем ее. Затем выпрессовываем втулку рейки;
10. Если меняться будет и шестерня, то снимаем пыльник с картера шестерни, извлекаем уплотнительное и стопорные кольца, подшипник, саму шестерню и роликовый подшипник;
11. Сборку производим в полной обратной последовательности. При этом меняем все изношенные элементы, а также расходники – пыльники, втулки и т. д., обязательно все смазываем. После сборки остается только поставить механизм на место и присоединить к нему рулевой привод и тяги. Это и вся последовательность восстановительных работ с механизмом своими руками;

После всех работ обязательно должна быть произведена регулировка угла схождения.

Ремонт рулевой рейки ВАЗ 2113, 2114, 2115 своими руками. Как отремонтировать рулевую рейку на ваз 2113, 2114, 2115. Самостоятельно ремонтируем рулевую рейку ваз 2113-2115.

Рулевая рейка неотъемлемая и очень важная вещь в автомобиле, но со временем она способна изнашиваться и издавать неприятный стук, особенно слышный при поворотах и ​​езде по неровной дороге. И если этот стук не убрать, рейку может просто заклинить, из-за чего руль будет глохнуть в одном положении, что может повлечь за собой аварийную ситуацию. Поэтому очень важно сразу обращать внимание на такие симптомы и устранить проблему можно в кратчайшие сроки. Об этом далее в статье.

Рейка рулевая ВАЗ 2113-2115, устройство и принцип

В конструкцию рулевой рейки входят следующие узлы: втулка-кольцо — 1; Опорная втулка — 2; картер рулевого механизма — 3; игольчатый подшипник — 4; Шестерня привода — 5; шарикоподшипник — 6; Кольцо возвратное — 7; Шайба защитная — 8; Кольцо уплотнительное — 9; Гайка подшипника — 10; стопорная шайба — 11; багажник -12; Колпачок защитный — 13; рулевая рейка — 14; упор рулевой рейки — 15; Кольцо уплотнительное — 16; Кольцо возвратное — 17; Гайка упора — 18; Зажим — 19; Защитный чехол — 20; распорное кольцо — 21; наконечник рулевой тяги (внутренний) — 22; соединительная пластина — 23; стопорная пластина — 24; Болт крепления рулевой тяги к рейке — 25; И в — теги.

Рулевая рейка работает очень просто: вращательное движение передается от руля посредством эластичной муфты с валом на шестерню, перемещающую рейку через зубчатое соединение. А рулевые тяги, которые расположены на шарнирном креплении, вращают ступицы колес.

Признаки неисправности рулевой рейки ВАЗ

Одним из основных симптомов поломки рулевой рейки является возникновение стука в переднем мосту. Сначала он малозаметен и проявляется только на неровностях дороги. Но потом стук усиливается, появляется отдача в руле. Если ничего не делать, машина станет неуправляемой через два месяца эксплуатации. Выход будет один – полная замена узла.

Причины износа и варить Правило Рейка ВАЗ

Основная причина стука — износ рулевой тяги, шарнира или коренного зуба. Прежде чем делать окончательные выводы, следует проанализировать стук в этом узле. Что же касается причин износа рейки, то их две — объективная и субъективная. С первого ничего не поделаешь — это наши дороги. Об их качестве даже анекдоты рассказывать скучно. Тряска на ямах и биения – главный враг рулевой рейки. Этот фактор дополняется неизбежной пылью, которая забивает механизм.

Вторая причина — поведение самого драйвера. Автолюбители, предпочитающие быстро проехать по ухабам, способствуют быстрому выходу из строя рулевого механизма. Водители, передвигающиеся по трамвайным путям, либо не сбавляют скорость перед лежащими милиционерами, тоже рыдают в руль. Кроме того, не стоит оставлять машину на стоянке с вывернутыми колесами или эксплуатировать ее на морозе с вялым двигателем и резкими поворотами руля.

Диагностика рулевой рейки ВАЗ, зачем рулевая рейка

Для диагностики рулевой рейки необходимо ее демонтировать и зажать в тиски. Оговорки сняты на защитном колпачке, прокладочном кольце, правой опоре и пади. Механизм полностью разобран, подшипники выданы. Все составляющие стойки предварительно протирают тряпкой или очищают щеткой. Далее детали промывают в керосине. Затем оценивается степень износа всех элементов рулевой рейки. Когда они будут чистыми, на них будут видны даже самые мелкие повреждения, трещины и зазубрины.

Ремкомплект рулевой рейки ВАЗ 2113-2115

Если вы решили отремонтировать рулевую рейку самостоятельно, вам потребуется приобрести специальный Ремкомплект, который включает в базовый состав такие компоненты:

• Фторопластовые втулки.
• Шайбы.
• Гайка.
• Подшипники.

Инструменты, приспособления, расходные материалы

Кроме Ремкомплекта вам потребуются следующие инструменты и материалы:

1. Ключи.
2. Отвертки.
3. Смазка.
4. Подшипники.
5. Шестигранник на «17».

Разборка рулевой рейки ВАЗ 2114 (пошагово)

Заказ работ:

1. В первую очередь необходимо снять рулевую рейку.
2. Далее при помощи шестигранника на «17» откручиваем стопорную гайку.
3. Затем снимите упорную гайку, стопор, стопорное кольцо и пружину.

4. Дайте пыль валу ведущей шестерни, затем снимите стопорное кольцо.
5. Откручиваем гайку, которая держит подшипник рулевого механизма. Обычно она идет достаточно туго.
6. Далее пишем вал ведущей шестерни.
7. Выньте саму стойку из корпуса.
8. Снимите опорную втулку, смажьте ее и вставьте с усилием.
9. Меняем все подшипники. Некоторые будет очень сложно достать, поэтому их можно разрушить долотом, затем вытащить щипцами.
10. Осматриваем все элементы на предмет дефектов, сломанных меняя новые из Ремкомплекта, смазываем все подвижные части.

Как собрать рулевую рейку ваз

Рейк собирается в обратной последовательности. Если вы все сделаете правильно, рейка будет работать нормально. Осталось только поставить его на место. Для этого вам нужен партнер. Без него вы не сделаете все быстро и аккуратно.

Советы проф.

Когда рейка будет установлена, установите колеса, затяните гайки и снимите автомобиль с домкрата. Это все. Удачи.

7 главных проблем с рулевой рейкой, которые можно определить [с помощью видео!] • D S Auto

Не знаю, как вы, а в жизни я всегда стараюсь увести (каламбур) подальше от проблем. Но эй, иногда наша рулевая рейка просто любит делать прямо противоположное. Как бы нам это не нравилось, проблема с рулевой рейкой, без сомнения, является одной из наиболее серьезных поломок, потому что она отвечает за изменение направления движения нашего автомобиля.

Изношенная рулевая рейка может привести к частичной или полной потере контроля над рулевым колесом автомобиля, что может привести к аварии со смертельным исходом.

Само собой разумеется, что рулевая рейка является основной процедурой обслуживания автомобиля и стоит дорого. Это определенно не то, что вы хотите «сначала букать, а потом посмотреть, как пойдет». Итак, вопрос на миллион долларов: как мы можем узнать, нужен ли нам ремонт рулевой рейки , не сняв ее с нашей машины?

Хорошая новость: это не так сложно, если знать, что искать. На самом деле, вот 7 наиболее частых проблем с рулевой рейкой , которые вы можете определить самостоятельно:-

• Утечка жидкости рулевого управления
• Рулевое управление не реагирует
• Вибрация рулевого колеса
• Стук при повороте руля
• Тугой руль90 0
• 4
• 4
44 Колебание смерти

Но прежде чем мы углубимся в детали, нам понадобятся некоторые базовые знания по самой теме. В этой статье вы узнаете о:

• Что такое рулевая рейка?
• Каковы 7 основных проблем с рулевой рейкой?
  • Утечка рулевой жидкости
  • не отвечает рулевое управление
  • Вибрация рулевого колеса
  • Кручание шума при повороте
  • Главное руль
  • Руководное колесо не возвращается
  • Death Wobble
44443.
• Что нужно проверить после ремонта рулевой рейки?

Рулевая рейка представляет собой набор реечной передачи , заключенной в металлический кожух. Они имеют большое значение, потому что без них мы не можем изменить направление движения автомобиля.

Представьте себе.

Когда мы хотим сделать разворот, мы вращаем руль по часовой стрелке круговыми движениями. Работа рулевой рейки заключается в преобразовании этого вращательного движения в поперечное через реечную шестерню. Поскольку рулевая рейка соединена с колесами автомобиля, когда она движется влево или вправо, то же самое происходит и с колесами автомобиля. Вот отличное видео, в котором все это прекрасно подытожено.

Как вы можете видеть, наше рулевое колесо соединяется с набором валов и U-образных шарниров на опоре пола, где оно, наконец, встречается с рулевой рейкой. Если вы хотите узнать больше о том, как это работает, я настоятельно рекомендую ознакомиться с разделом «Как работает автомобильное рулевое управление».

На протяжении многих лет мы наблюдали значительные улучшения конструкции рулевой рейки для повышения комфорта. Вообще говоря, мы эволюционировали от использования рулевая рейка без усилителя , до рулевая рейка с гидравлическим усилителем и, наконец, до рулевая рейка с электроусилителем .

Зачем я тебе все это рассказываю? Почему это важно?

Ну, потому что проблема с рулевой рейкой БУДЕТ различаться в зависимости от типа рулевой рейки . Разные детали приведут к разным отказам, а это значит, что и способы диагностики будут разными. Например, вы можете столкнуться с проблемой утечки жидкости в рулевой рейке с гидравлическим усилителем, но не в рулевой рейке с электроусилителем. Крайне важно, чтобы мы сначала узнали, какую рулевую рейку использует наша машина, прежде чем двигаться вперед.

Наконец, важно понять это утверждение, потому что диагностика автомобиля может быть очень сложной задачей. Иногда вы можете столкнуться с очень редкой неисправностью, которую вы найдете ТОЛЬКО в определенной модели автомобиля. Иногда неисправная рулевая рейка может проявлять симптомы, очень похожие на симптомы другой неисправной детали. Со временем вы научитесь различать крошечные различия, отделяющие одну ошибку от другой. Это сводится к опыту, на самом деле. Поэтому, если вы сомневаетесь, проконсультируйтесь в местном механическом магазине.

Без лишних слов, давайте сразу перейдем к основным индикаторам проблемы с рулевой рейкой.

Рулевая рейка не имеет определенного срока службы. Во многом зависит от конструкции рулевой рейки, модели автомобиля, манеры вождения и состояния дороги. Для сравнения, мы видели рулевые рейки, вышедшие из строя в течение года, а также рулевые рейки, которые находятся в отличном рабочем состоянии даже по прошествии десяти лет. Но, как правило, большинству водителей придется их заменить один-два раза за все время владения автомобилем.

Если вы задаетесь вопросом, нужен ли вам ремонт рулевой рейки, мы собрали топ-7 проблем с рулевой рейкой специально для вас. Если вы заметили какой-либо из перечисленных ниже симптомов, рекомендуется проверить или заменить его.

• Утечка жидкости рулевого управления
• Рулевое управление без реакции
• Вибрация рулевого колеса
• Стук при повороте
• Тугой руль
• Рулевое колесо не возвращается
• Предсмертное колебание


Источник

Изображение предоставлено Nhohavan

Скрыть

Начнем с самой простой для выявления неисправности рулевой рейки – утечки жидкости рулевого управления.

Эта проблема с рулевой рейкой характерна только для рулевых реек с гидравлическим усилителем , поскольку рулевая рейка без усилителя и рулевая рейка с электроусилителем не используют жидкость для гидроусилителя руля.

Итак, как узнать, есть ли утечка жидкости рулевого управления?

Что ж, если вы обнаружите масляное пятно на своей парковке, знайте, что что-то не так! Но придержите лошадей, первое, что вам нужно сделать, это убедиться, что это действительно рулевая жидкость. В вашем автомобиле много автомобильной жидкости (моторное масло, тормозная жидкость, трансмиссионная жидкость и т. д.), и, возможно, подтекает не ваша рулевая жидкость. Хотя да, у вас все еще есть утечка, и вам нужно ее исправить.

В любом случае, самый простой способ узнать наверняка — заглянуть в бачок с жидкостью для рулевого управления. Находится ли он в пределах оптимального уровня жидкости, указанного производителем автомобиля? Если он не находится в пределах индикаторов уровня «MIN» и «MAX» на резервуаре, спросите себя: «Когда я в последний раз доливал его?» Рулевая жидкость — это , а не , которую нужно доливать раз в два месяца. Если он низкий, вы можете начать подозревать, что у вас утечка жидкости рулевого управления.

Как правило, если вам постоянно приходится доливать жидкость для рулевого управления каждый месяц или чаще, вы знаете, что есть утечка где-то .

Теперь огромный акцент на слове «где-то». Потому что утечка жидкости рулевого управления не означает автоматически, что вам нужна новая рулевая рейка. Утечка может исходить из многих частей. Наиболее распространенные утечки жидкости рулевого управления происходят из…

• Рулевой рейки
• Насос рулевого управления
• Резиновые шланги и трубки

Чтобы проверить наличие утечек, достаточно иметь хороший глаз и знать, где искать. Если вы можете найти источник, вы знаете, что нужно исправить.

• Дайте машине остыть не менее часа. Очень важно не обжечься.
• Осмотрите пол и посмотрите, нет ли капель жидкости.
• Откройте капот и посмотрите, не обнаружите ли вы мокрые компоненты.
• Попробуйте осмотреть детали рядом с влажными компонентами, чтобы увидеть, не протекает ли вода из самой детали или капает сверху.
• В противном случае поддомкратьте машину. Положите камень на заднее колесо, чтобы оно не катилось. Помните, безопасность превыше всего.
• Возьмите фонарик и заползите под машину.
• Снова попытайтесь найти влажные компоненты.
• Вы также можете надеть перчатку и надавить на резиновые шланги, чтобы проверить, не стали ли они твердыми и расслаивающимися. Резина со временем теряет свою эластичность, что может привести к протечкам. Если они есть, замените их.

Источник

Все заслуги принадлежат fiero880 за создание этого потрясающего видео о Steering Wheel Play

Скрыть

Когда вы едете по дороге, постарайтесь почувствовать, реагирует ли ваша машина на руль. Если вы поворачиваете руль (слегка), но ваш автомобиль продолжает двигаться прямо, не меняя направления, у вас есть то, что мы называем – невосприимчивость рулевого управления .

В Малайзии это называется «свободная игра».

Если вы подозреваете, что у вас проблема с рулевой рейкой, попробуйте выполнить следующие действия для диагностики рулевой рейки.

• Припаркуйте машину в безопасном месте.
• После этого убедитесь, что колеса вашего автомобиля стоят прямо. Сделайте это, вернув руль в исходное положение на 12 часов.
• Включите зажигание двигателя.
• Убедитесь, что ручной тормоз активирован.
• Затем вы можете покачивать руль вперед и назад между 10 и 2 часами.
• Попробуйте пощупать ваш руль. Он кажется слишком легким в определенном месте?
• Кроме того, когда ваш автомобиль неподвижен, я считаю полезным смотреть на колеса вашего автомобиля, покачивая при этом руль. Посмотрите, двигаются ли колеса автомобиля, когда вы поворачиваете руль.

Некоторым людям легче проводить диагностику, когда автомобиль движется. Но опять же, не забывайте уделять первостепенное внимание безопасности.

• Во-первых, выберите безопасную дорогу, чтобы проверить это. В идеале дорога прямая, широкая и на ней много места.
• После этого убедитесь, что колеса вашего автомобиля стоят прямо. Для этого верните рулевое колесо в исходное положение на 12 часов.
• Включите передачу «D» и двигайтесь медленно.
• Затем вы можете покачивать руль вперед и назад между 9 и 3 часами.
• Попробуйте почувствовать, меняет ли ваш руль траекторию движения автомобиля.

Если у вас не работает рулевое управление, рулевое колесо будет ощущаться очень легким. Как будто руль отсоединен от автомобиля. Кроме того, ваша машина не изменит (или почти не изменит) направление.

Это раздражает и опасно для вождения, потому что вы не можете правильно изменить траекторию движения автомобиля по своему желанию. Отсутствие отклика на рулевое управление обычно является результатом износа рулевой рейки. Для ремонта потребуются специальные инструменты и технические ноу-хау. Если у вас возникла эта проблема, обратитесь к ближайшему специалисту по ремонту рулевой рейки.

Проблема №3: ​​Вибрация рулевого колеса

Источник

Спасибо, 987waves за то, что поделились этим видео о вибрации рулевого колеса.

Вибрация особенно заметна при движении по неровной дороге , например по строительной дороге. Вам не нужно увеличивать скорость, чтобы вибрация проявилась, достаточно обычной скорости движения.

Быстрый совет.

Вы должны чувствовать, что большая часть тряски исходит от самого рулевого колеса. Не забывайте уделять очень пристальное внимание при диагностике этого, потому что дорога также неровная, и это также может вызвать тряску автомобиля. Люди часто путают это между ними.

Итак, на какие знаки следует обратить внимание?

На что мы всегда обращаем внимание, так это на силу сотрясения. Некоторые вибрации — это просто незначительное дрожание руля, которое вы едва чувствуете, некоторые настолько сильные, что вам приходится почти крепко сжимать руль, чтобы он не двигался. Также мы стараемся прислушиваться к любым сопутствующим шумам.

Источник

Видео предоставлено Херису Йовани Мендес за четкую и краткую демонстрацию шума рулевого колеса.

Скрыть

лязг или стук  еще один признак проблемы с рулевой рейкой.

Стук будет звучать так, будто кто-то стучит в вашу дверь, но из-под машины – «кок!». Я думаю, это звучит немного жутко, когда я так выразился, но я надеюсь, что вы поняли идею! Когда вы поворачиваете руль, постарайтесь прислушаться к этому стуку или глухому звуку. Обычно его слышно рядом с опорой для ног.

Не следует путать с быстрым щелчком, издаваемым приводным валом при повороте автомобиля. Громкий звук должен стучать один раз, а затем иметь паузы перед следующим стуком! В некоторых случаях вы можете услышать его снова, когда вернете руль в исходное положение. Если вы это сделаете, вы можете начать подозревать, что у вас изношена рулевая рейка.

Однако стоит отметить, что диагностика только по шуму может быть очень сложной задачей. Это связано с тем, что существует так много различных типов шума и их источников, которые указывают на неисправную стойку, опору и т. д. Это также зависит от модели вашего автомобиля и типа используемой рулевой рейки.

Если вы также заметили какие-либо из вышеперечисленных симптомов, полезно предположить, неисправна ли ваша рулевая рейка. Этот лязгающий звук является хорошим признаком износа рулевой рейки. Но мы рекомендуем вам обратиться за профессиональным мнением, прежде чем ставить диагноз.

Проблема №5: Тугой руль

Источник

Все заслуги принадлежат Даяну за видео о тугом руле.

Скрыть

Рулевая рейка с гидроусилителем предназначена для облегчения и удобства управления. Вы должны чувствовать себя легко, когда вы управляете своим автомобилем, даже если автомобили весят более 1000 килограммов! Если вам приходится бороться, чтобы повернуть руль, весьма вероятно, что вы находитесь в очень трудной (каламбур) ситуации – например, проблема с рулевой рейкой.

Режим выхода из строя тугого рулевого колеса может встречаться как в системе рулевого управления с гидравлическим, так и в электрическом усилителе. Стоит отметить, что рулевая рейка может быть не виновата. Это также может быть вызвано неисправностью насосов рулевого управления, мотора, электроники и т. д.

Вот интересный факт.

Существуют различные типы герметичности. Это означает, что вы можете чувствовать разную степень стеснения и при разных обстоятельствах. Чтобы назвать несколько, видео выше описывает герметичность только в одном направлении; Иногда может ощущаться некоторое стеснение; Некоторая стесненность ощущается намного тяжелее, чем другие.

Различный тип затяжки рулевого колеса может указывать на неисправности разных компонентов. Загвоздка в том, что иногда различия невелики и сложно передать ощущение словами. Но именно поэтому у нас есть специалист по рулевой рейке, который поможет вам в этом. Хотя вы все равно должны попытаться определить герметичность и сообщить об этом местному механику, потому что всегда полезно услышать мнение владельца автомобиля. В конце концов, вы лучше всех знакомы с машиной!

В любом случае, вот как вы можете проверить жесткость.

• Сначала включите двигатель автомобиля.
• Дайте двигателю поработать на холостом ходу в течение минуты, чтобы он прогрелся.
• Затем переместите рулевое колесо из положения блокировки в положение блокировки 10 раз, чтобы прогреть систему рулевого управления с усилителем.
• Почувствуйте усилие на руле. Примите это к сведению.
• Держите ручной тормоз и передачу в положении «P».
• Поднимите обороты двигателя до 3000 ~ 4000 об/мин.
• Переместите руль от упора до упора.
• Снова почувствуйте усилие на руле. Сделайте еще одну мысленную заметку.

Что ж, хорошая новость в том, что тугой руль не застопорит руль полностью. Вы по-прежнему можете управлять своим автомобилем, хотя это потребует гораздо больше усилий. Тем не менее, это может стать опасным в зависимости от того, насколько это серьезно и насколько вы сильны.

Но в любом случае, вы должны исправить это как можно скорее. Я рекомендую вам не ездить на дальние расстояния, пока вы не исправите это из-за чего-то, что мы называем «усталостью руля». Представьте, что вы поднимаете и держите чашку с водой, это так просто! Но попробуйте подержать его больше часа, он становится очень тяжелым, хотя весит точно так же, как и раньше.

Усталость накапливается экспоненциально с течением времени .

Вождение на большие расстояния очень утомительно. Добавление усталости руля в уравнение — просто рискованное дело. Так что еще раз, переоденьтесь перед поездкой на Пенанг!

Проблема №6: Невозврат руля

Источник

Большое спасибо JF Vids за то, что они поделились тем, как выглядит Sticky Steering.

Скрыть

При повороте рулевого колеса оно должно вернуться в исходное положение на 12 часов.

Опять же, серьезность может быть разной. Например, у некоторых руль вообще не возвращается; Некоторые вернутся, но только обратно на 9 или 3 часа; Некоторые возвраты, но очень неровные и не кажутся гладкими.

Вы увидите это больше в гидравлическом усилителе рулевого управления. Эта проблема с рулевой рейкой может быть вызвана засорением системы рулевого управления с усилителем или, возможно, даже проблемой смещения автомобиля. Основываясь на прошлом опыте, вы будете удивлены, узнав, что рычаг управления также может быть причиной этой проблемы (хотя и редко).

Если вы хотите воспроизвести симптом, попробуйте выполнить следующие действия:

• Во-первых, доберитесь до просторной дороги, чтобы проверить его.
• Запустите двигатель.
• Включите передачу «D» и двигайтесь медленно, не ускоряйтесь.
• Убедитесь, что у вас достаточно места для маневрирования автомобиля.
• Поверните руль.
• Отпустите, но будьте готовы снова схватиться (помните, что ваш руль не возвращается).
• Когда вы отпустите, обратите внимание, как ваш руль возвращается (если есть).
• Возьмитесь за руль и отрегулируйте траекторию движения автомобиля.
• Повторяйте, пока не будете уверены.

Проблема №7: предсмертное колебание

Источник

Это видео от dot choi демонстрирует довольно интересную проблему с гидроусилителем руля.

Hide

О боже… Либо твой руль одержим, либо у тебя серьезная проблема с рулевой рейкой. Неважно, одержимый или нет, я думаю, это умно, что мы НЕ ездим в таком состоянии и немедленно вызываем вашего автомеханика (не экзорциста).

Эта проблема чаще встречается в системе рулевого управления с электроусилителем и обычно требует замены, а не ремонта. Излишне говорить, что это будет стоить совсем немного.

Я бы порекомендовал вам выделить день (или два)  на замену рулевой рейки. Демонтаж и установка рулевой рейки может быть очень трудоемкой. Некоторые модели автомобилей требуют больше времени, чем другие, потому что каждая конфигурация автомобиля настроена по-разному.  Все зависит от марки автомобиля, модели и года выпуска.

Кроме того, вы должны рассмотреть, доступны ли ваши механики и могут ли они найти детали рулевой рейки.

Источник

Большое спасибо EricTheCarGuy за разрешение использовать его видео о замене рулевой рейки Toyota 4 Runner.

Скрыть

Если вы любите быть в курсе ноу-хау, вы всегда можете проверить  Замена рулевой рейки Toyota 4 Runner , видео выше от EricTheCarGuy. Это помогает дать вам хорошее представление о том, что нужно сделать. Опять же, это видео не является абсолютным и не должно использоваться в качестве руководства.

Ремонт и замена рулевой рейки — это, безусловно, непростая задача. Как человек-самодел, я не рекомендую делать это самостоятельно, потому что МНОГОЕ может пойти не так, если вы не знаете, что делаете.
