Редукторный стартер: неисправности и ремонт

Основное отличие редукторного стартера от обычного состоит в крутящем моменте, который тот способен выдавать. Редукторный стартер в этом плане опережает своего «конкурента», выдавая большой крутящий момент. Это дает значительно преимущество при запуске двигателя зимой, когда масло застывшее и не позволяет деталям нормально перемещаться.

В автомобилях, оснащенных обычными стартерами, передача крутящего момента происходит сразу на бендикс. В редукторном стартере через редуктор.

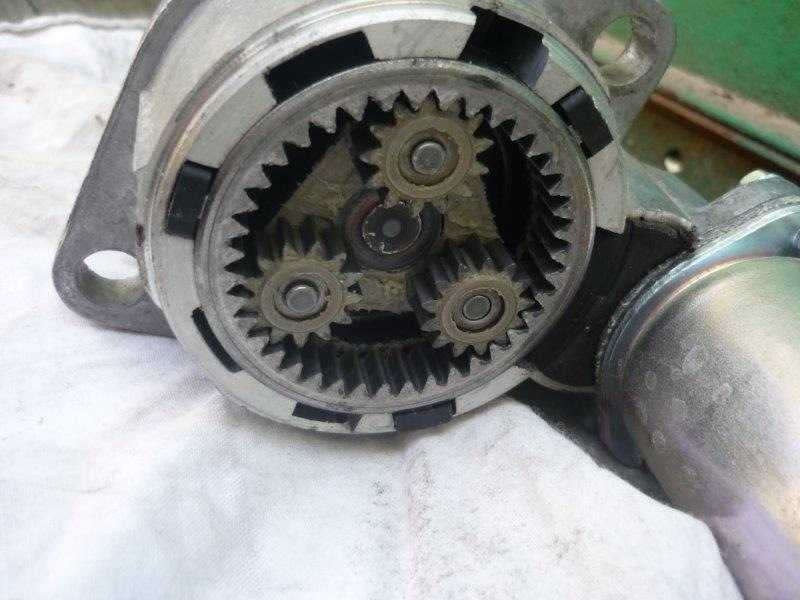

Главной особенностью редуктора является корпус и его конструкция исполнения. Это делает данный стартер универсальным с возможностью установки на разнообразные виды техники для сельского хозяйства. Изготовлен по принципу редуктора, данный стартер делает пуск холодного двигателя очень легким.

Оснащенное пластиковой защитой, тяговое реле работает без риска короткого замыкания распространенной поломки в обычных стартерах. В конструкции присутствуют специальные резиновые кольца, установленные на всех стыках основных деталей стартера. Это минимизирует попадание вовнутрь влаги  во время работы. Все эти приспособления существенно повышают производительность стартера и продлевают срок его службы.

Подводя итоги, стоит отметить, что редукторные стартера употребляют значительно меньше электроэнергии при сравнении с обычными. К тому же вес таких стартеров и размеры уступают обычным, что дает некоторые преимущества при установке.

Неисправности редукторного стартера

Из всех проблем, с которыми сталкивались владельцы автомобилей с редукторными стартерами, стоит выделить самые распространенные. Их всего три:

• во время поворота ключа стартер молчит;
• стартер работает, но не в силах провернуть двигатель;
• стартер работает, но двигатель не проворачивает.

Стоит отметить, что такие проблемы могут встречаться и с обычными стартерами. Для полного анализа разберем каждый из пунктов по отдельности.

Первая неисправность. Чаще всего причиной является неисправное втягивающее реле или плохой контакт на клеммах. Изначально нужно проверить клеммы на наличие окисления и очистить их при необходимости. Также рекомендуется подтянуть гайки крепления клемм. Для чистки лучше всего использовать наждачную бумагу.

Что касается втягивающего реле, то здесь предстоит больше работы. Нужно снимать стартер и разбирать реле. Затем осмотрите пятаки: если они сгорели, значит нужно провести замену. В противном случае просто почистите их наждачной бумагой.

Вторая неисправность. Здесь поначалу нужно проверить уровень заряда аккумулятора. При необходимости зарядите. Если же проблема кроется вовсе не в питании, значит, есть вероятность повреждения обмотки якоря.

Для устранения неисправности попытайтесь восстановить изоляцию. Конечно же, намного проще и быстрее будет заменить обмотку на новую.

Третья неисправность. Здесь возможна только одна причина бендикс нуждается  замене. Стоит отметить, что эта процедура довольно сложная. Поэтому при малейших сомнениях лучше обратиться к специалистам. В противном случае вы рискуете повредить бендикс или другие детали в стартере.

Опубликовано: 11 августа 2015

Ремонт и замена стартера ВАЗ 2110 своими руками

• Устройство стартера
• Виды стартеров
• Не крутит стартер
• Плохо крутит стартер
• Демонтаж стартера
• Выбор стартера
• Видео инструкция

Несмотря на надёжность стартеров отечественных автомобилей, рано или поздно они выходят из строя. Ремонт стартера ВАЗ 2110 своими руками позволяет устранить неисправность без полной замены устройства. Схема ремонта зависит от того, какая деталь вышла из строя.

Новый стартер для автомобиля Лада 2110.

Устройство стартера

Стартер играет главную роль в запуске автомобиля. Двигатель автомобиля запускается после поворота коленчатого вала. Поворот коленчатого вала осуществляет стартер. Стартер — это электрический двигатель постоянного тока. На Лада 2110 оснащается четырехполосным электродвигателем.

Для запуска бензинового мотора автомобиля Lada 2110 достаточно 3 кВт.

Несмотря на небольшой размер, стартер приводит в движение маховик и затем поршневую группу двигателя.

Внутри стартера располагаются 4 щётки, увеличивающие мощность электродвигателя. Питание стартер получает от АКБ.

Виды стартеров

Существует два вида стартеров:

• редукторный стартер;
• безредукторный стартер.

ВАЗ 2110 стандартно оснащается редукторным вариантом. Для его оптимальной работы требуется меньше тока. Благодаря это редукторный стартер прокручивает коленвал и при низком заряде аккумулятора. При длительном использовании редукторного стартера с разряженным аккумулятором быстро выходит из строя вращающая шестерня.

Безредукторный стартер сразу направляет поступательные движения на шестерни. Преимущество этого вида стартера в более простой конструкции. Отремонтировать безредукторный стартер гораздо проще и быстрее.

Отечественный стартер КЗАТЭ на ВАЗ 2110.

Не крутит стартер

В этом случае сначала необходимо проверить наконечники на наличие окисления и силу затяжки клемм. Устраняется неисправность очисткой затяжкой клемм.

Возможно вышло из строя тяговое реле — сместилось, заело или оборвалось. Потребуется разборка стартера и замена неисправной детали.

При коротком замыкании в обмотке стартер также прекращает крутить коленвал.

Плохо крутит стартер

Медленный первичный поворот коленчатого вала может быть спровоцирован несоответствием масла сезону. Необходимо произвести замену масла ВАЗ 2110 и работа стартера будет налажена.

Слабый заряд аккумулятора. Стартер запитывается от АКБ. В случае недостаточного заряда батареи или полного её отсутствия возникают неполадки в работе стартера.

Недостаточный контакт щёток. Потребуется снятие и разборка устройства. Необходимо будет прочистить коллектор, заменить щётки и отрегулировать натяжку пружин.

Демонтаж стартера

Перед тем как снять стартер необходимо отключить минусовую клемму от АКБ. При демонтаже без СТО желательно загнать авто на яму или эстакаду. Если это не удастся сделать, то необходимо поддомкратить переднюю часть ВАЗ 2110.

1. Снять защитный брызговик силового агрегата.
2. Отсоединить провод управления от реле.
3. Открутить на реле гайку с плюсового провода. Понадобится ключ 13 размера.
4. Снять провод «+» с тягового реле.
5. Открутить 2 гайки крепления стартера.
6. Демонтировать стартер.

Снимаем стартер на ВАЗ 2110.

Теперь можно проводить разбор и диагностику стартера. После ремонта неисправных деталей установка стартера проходит в обратном порядке.

Выбор стартера

Автовладельцы не советуют приобретать белорусский стартер. Ресурс эксплуатации довольно низкий. При разборе выпадают магниты.

Отечественный стартер КЗАТЭ довольно неплохого качества и приемлем по цене. Главное преимущество российского стартера в доступности деталей стартера для замены.

Стартеры фирмы Bosсh и Fenox отличаются большим ресурсом эксплуатации. Цена на зарубежные стартеры выше, чем на отечественный и белорусский аналог. Главный минус зарубежных стартеров — отсутствие деталей на замену. При выходе из строя необходимо менять стартер в сборе.

Ремонтируем автомобиль ВАЗ 2110 самостоятельно:

• Ремонт двигателя ВАЗ 2110 своими силами
• Ремонт коробки передач ВАЗ 2110 самостоятельно
• Замена топливного фильтра на ВАЗ 2110 самостоятельно
