Ремонт стартера ВАЗ 2107 своими руками: пошаговая инструкция

Главная » Ремонт

Запуск двигателя на современном автомобиле осуществляется при помощи электростартера. Отказ этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае если стоимость запасных частей и работ не превысить цену нового. В любом случае для начала необходимо установить причины неисправности, сделать это можно по анализу их внешних проявлений:

1. Вращение ротора вхолостую говорит о поломке обгонной муфты.
2. Щелчки втягивающего реле при полном отсутствии иных признаков работы стартера свидетельствуют о подгорании контактов.
3. Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла либо обрывом его обмотки.

В отдельных случаях неудачные попытки запуска двигателя обусловлены низким зарядом аккумуляторной батареи. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.

Содержание

1. Демонтаж агрегата
2. Диагностика неисправностей и разборка механизма
3. Ремонт электростартера

Демонтаж агрегата

Для выполнения этой операции необходимы набор гаечных ключей и переносная лампа для подсветки места работ. Порядок демонтажа стартера следующий:

1. Отключаем аккумулятор.
2. На втягивающем реле отвинчиваем гайку на контактной шпильке и снимаем провод, соединяющий его с батареей.
3. Отключаем управляющую цепь.
4. Ключом на «13» выкручиваем три болта, крепящие стартер к блоку цилиндров.
5. Аккуратно вынимаем устройство из посадочного места и, развернув его, вынимаем из моторного отсека.

При выполнении демонтажа устройства следует проявлять осторожность, чтобы не повредить расположенную рядом проводку.

Диагностика неисправностей и разборка механизма

Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:

1. Снимаем с корпуса стартера втягивающее реле и, выкрутив стягивающие винты, разбираем его на составные части. В ходе осмотра особое внимание уделяется латунным контактным группам, подгорание которых может привести к отказу механизма.
2. Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка на дорожках и износ угольных деталей — частая причина поломки стартера.
3. Целостность обмотки ротора проверяется при помощи мультиметра, установленного режим измерения сопротивления.
4. Проверка обгонной муфты осуществляется от руки, исправное устройство допускает только одностороннее вращение.

После установления причины отказа электрического стартера, следует озаботиться приобретением необходимых запасных частей.

Ремонт электростартера

Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справится с подгоранием контактов на втягивающем реле, их достаточно отшлифовать мелкой наждачной бумагой. Очищаются и полируются также контактные кольца при замене щеток. Остальные неисправности устраняются путем замены отказавших деталей или узлов.

Ремонт стартера своими руками позволяет сэкономить средства на приобретении нового устройства. Восстановленный механизм монтируется на автомобиль в порядке обратном снятию и подключается к бортовой сети. Проводим проверку и запускаем двигатель отремонтированным стартером.

10 452 views Стартер и система зажигания

Похожие материалы

Замена стартера на ВАЗ 2107 (фото и видео): пошаговая инструкция

Главная » Ремонт

В процессе эксплуатации машины происходит износ механизма, что обеспечивает запуск двигателя. Замена вышедшего из строя стартера или его ремонт на автомобиле ВАЗ 2107 является достаточно сложной операцией, требующей определенных навыков. Агрегат установлен на правой стороне двигателя по ходу движения. Стартер оснащен втягивающим реле, которое приводит в действие обгонную муфту.

Наиболее частые причины отказа пускового устройства двигателя:

1. выход из строя бендикса;
2. большая выработка подшипников скольжения – бронзовых втулок;
3. короткое замыкание в обмотках ротора или статора;
4. износ щеток и токоведущего коллектора.

Квалифицированная замена неисправных деталей в стартере позволит восстановить его работоспособность.

Подготовка к ремонту и демонтаж устройства

Работы удобнее проводить в специально оборудованном помещении – гаражном боксе. ВАЗ 2107 устанавливается над смотровой ямой, для проведения ремонтно-восстановительных операций необходимы набор гаечный ключей, комплект головок с воротком и приспособление для выпрессовки подшипника. В случае неисправности помимо бендикса еще нескольких узлов имеет смысл поменять стартер в сборе. На автомобиле, где в системе питания инжектор ремонтные работы лучше проводить снизу.

Порядок демонтажа стартера на автомобиле ВАЗ 2107 следующий:

1. Отключаем аккумуляторную батарею и вынимаем ее из моторного отсека.
2. Откручиваем клемму и отсоединяем клемму и провод, по которому подается питание на стартер.
3. Вывинчиваем болты крепления устройства, обеспечивающего запуск двигателя.
4. Вынимаем агрегат в сборе с механизмом подачи бендикса из отверстия в корпусе.

На автомобиле ВАЗ 2107 на двигателе, которого установлен инжектор, потребуется выполнения целого ряда дополнительных операций. В таком случае замена неисправного узла возможна только снизу. Для обеспечения доступа к узлу нужно снять стальную защиту и пыльники, закрывающие моторное отделение снизу. Остальные операции, проводимые на стартере, осуществляются аналогично описанному.

Ремонт механизма и установка

После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов. Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений. Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым. Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе. Запуск двигателя следует производить только после прекращения работы насоса.

20 832 views Стартер и система зажигания

Похожие материалы

Ремонт и разборка стартера на ВАЗ 2107 своими руками

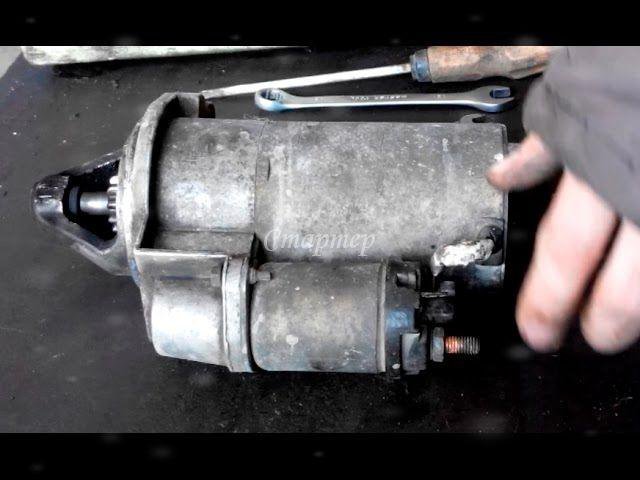

Вчера решил полностью разобрать свой б/у стартер, чтобы на наглядном примере показать как происходит его разборка и последующий ремонт устройства. Также опишу втягивающее реле, которое часто является причиной неработоспособности самого стартера. Пожалуй, стоит начать с этого.

Чистка копейки от нагара на втягивающем реле

Все это лучше делать на снятой детали, о чем можно прочитать здесь . После этого с помощью глубокой головки и ключа откручиваем три гайки крепления крышки к корпусу, как это хорошо видно на фото ниже:

Когда все гайки откручены, необходимо с одной стороны надавить на все болты, а с обратной стороны вытащить: будет мешать провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет очистить от налета и нагара, если они есть. Также необходимо открутить сами копейки (всего две штуки), открутив две гайки снаружи крышки:

А потом их можно вынуть руками, с обратной стороны:

Так же тщательно зачистить мелкой наждачной бумагой до блеска:

После выполнения этой несложной процедуры можно все переустановить в обратный порядок. Если проблема была именно в сгоревших копейках, то она точно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере тоже могут изнашиваться и вызывать выход агрегата из строя. В этом случае их необходимо заменить. На автомобилях семейства «классика» стартеры немного отличаются друг от друга. А вот при замене щеток особой разницы не будет. Либо нужно будет снять заднюю крышку, под которой они находятся, предварительно открутив пару болтиков. Либо открутить всего один болт, стягивающий защитную скобу, под которой находятся щетки:

А вот так все выглядит после:

Всего 4 кисти, каждая из которых доступна для удаления через отдельное окно. Достаточно просто открутить один болт его крепления:

А затем, нажав на пружинную скобу, поддеть ее отверткой, и она легко снимается:

Все остальные вынимаются там же образом, и вам нужно изменить их все сразу. Установка осуществляется в обратном порядке.

Разборка стартера ВАЗ 2107 и замена основных узлов

Для разборки стартера нам понадобится следующий инструмент:

• Торцевая головка 10
• Трещотка или кривошип
• Отвертка ударная или силовая 8
  Отвертка плоская 0 8 под ключ

• Молоток
• Гаечный ключ (в моем случае 19)

Сначала ключом на 10 откручиваем две гайки, которые показаны ниже:

Затем снимите крышку, поддев ее отверткой, если необходимо:

После этого можно снять корпус со штырьков вместе с обмоткой:

Если необходимо заменить обмотку, то тут нам и понадобится силовая отвертка.
