Замена трипода
Что такое трипод?Трипод – это одна из разновидностей ШРУС (шарнир равных угловых скоростей), позволяющая передавать крутящий момент от коробки передач на колесо. И если классический ШРУС – это шесть шариков, то трипод, как и следует из названия, имеет три подвижных элемента
Применяется он на многих автомобилях, в том числе и на машинах концерна VAG. И нередко владельцы таких машин могут наблюдать подобную картину:

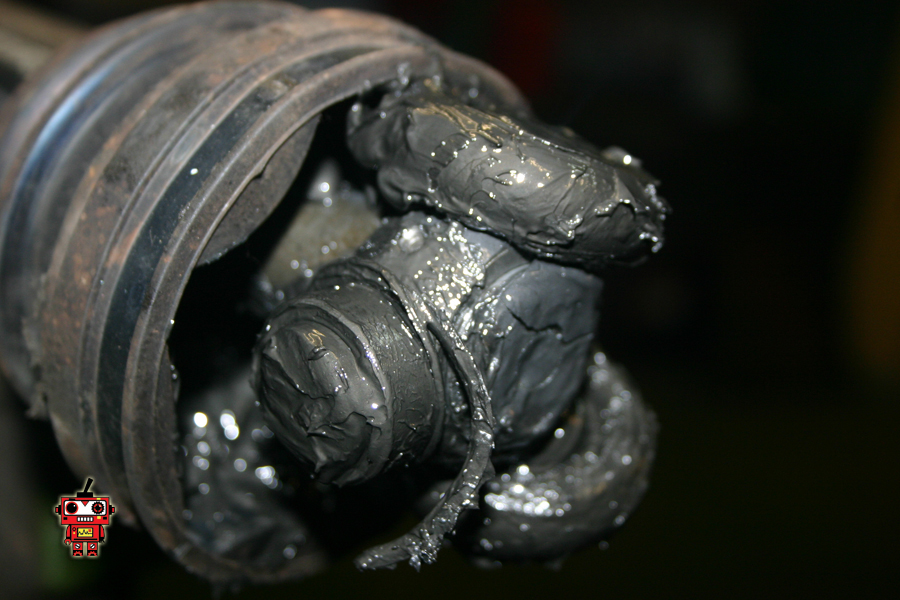

Видимо, из-за конструктивной особенности подвески, вкупе с коротким левым приводом при большом ходе подвески, резиновый чехол постоянно натянут, из-за чего и часто рвётся. И тут важно вовремя обнаружить эту беду и вовремя заменить. Потому что стоит слегка зазеваться, и резинкой уже не отделаться — придётся менять и сам трипод. А он значительно дороже пыльника. И хорошо, если сначала появятся тревожные симптомы, а ведь возможен вариант, когда машина просто встанет без движения. И происходит это традиционно не в то время и не в том месте.
Для начала, пока машина ещё на колёсах, стронуть центральный болт:
снять колесо;
— открутить центральный болт;
— открутить гайки крепления шаровой опоры к рычагу:
— потянуть рычаг вниз, а поворотный кулак — наружу, вывести ШРУС из ступицы:
В трансмиссию корпус трипода обычно просто вставлен и держится за счёт стопорного кольца.
Для извлечения трипода рекомендовано использовать специальный клин, но можно воспользоваться простой монтировкой:
Вставить монтировку между корпусом КПП и триподом и резким движение отщёлкнуть его
— снять хомут пыльника;
— снять корпус трипода.

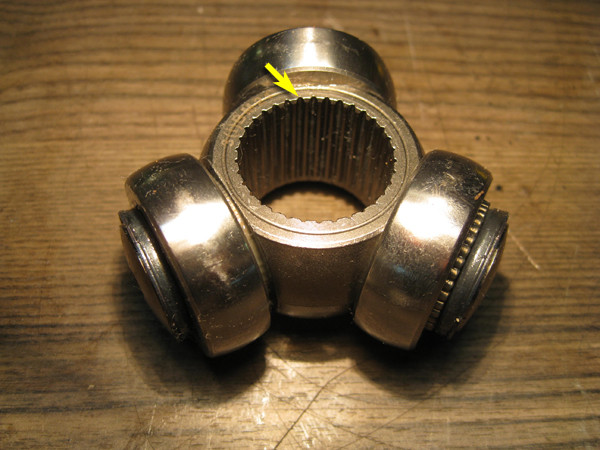

На палке привода останется рабочая часть, три оси с роликами:

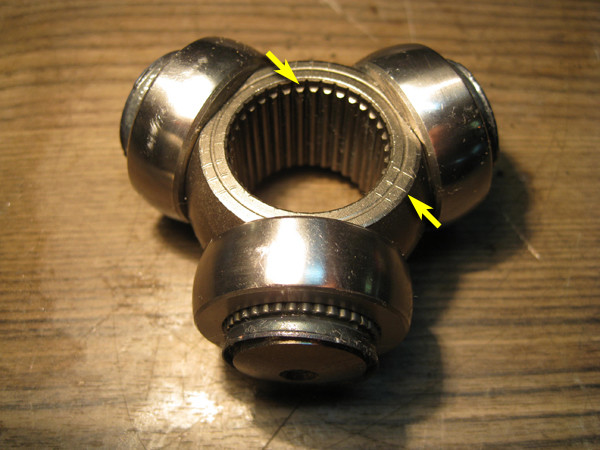

— снять стопорное кольцо, снять внутреннюю часть трипода;
— отмыть палку привода:
— надеть новый пыльник;
— надеть новый трипод:
— надеть стопорное кольцо:
— заменить стопорное кольцо на шлицевой части корпуса трипода — то, которое удерживает его внутри коробки:
Выдавить смазку в корпус трипода:
А какую смазку использовать?
Это очень важный момент.
Дело в том, что из-за высоких ударных нагрузок, например, при трогании автомобиля с места, преодолении подъёмов, данный тип шарнира требует выбора специальной смазки. Применение не подходящей для шарнира смазки — низкого качества или неспособной выдерживать ударные нагрузки — приводит к быстрому износу. Для шарниров Рцеппа на 6 шариках применяется пластичная смазка чёрного цвета с содержанием дисульфида молибдена, 3 % или 5 % (для особо тяжёлых условий эксплуатации), что прямо указывается в описании. И именно поэтому важно соблюдать герметичность. Вода в сочетании с кислородом воздуха при высоких температурах (400°-600°) превращает MoS2 в абразивный диоксид молибдена.
А вот для триподов на игольчатых подшипниках смазка не содержит добавки молибдена MoS2 . И в любом случае категорически запрещено применение графитовой смазки.
Резюме: использовать специальную смазку для триподов.
Как правильно надеть пыльник?От этого, простого на первый взгляд, момента, зависит ресурс трипода.
Смотрите сами: при погружении трипода в корпус смазка будет выдавливаться наружу, это нормально. Но залог крепкой фиксации пыльника – сухая и обезжиренная поверхность корпуса, той широкой канавки, в которой будет держаться пыльник:
Рекомендую следующую последовательность:
— зафиксировать корпус трипода;
— сверху аккуратно вставить привод с самим триподом;
— спустить по палке привода резиновый чехол, надеть на корпус, следя за тем, чтобы под него не попала смазка:
— убедиться, что под пыльником сухо и чисто:
— надеть хомуты на обжимные части:
— стянуть хомуты специальными щипцами:
Перед установкой привода на место убедитесь, что сальники приводов не повреждены и не требуют замены:
Привод в коробку просто вщёлкивается.
ЗАПИСАТЬСЯ НА ЗАМЕНУ ТРИПОДА
Яков Финогенов
Технический специалист ЕвроАвто.
Узнать стоимость описанных работ для своего авто, подобрать запчасти и записаться в автосервис
ШРУС бирфилд, Лебро или трипоид?
На сегодняшний день в передних приводах Нива используется 3 основных типа внутреннего ШРУСа: шариковый, трипоид и Лебро.
Бирфилд, или шариковые ШРУСы
На Ниву и Шеви Ниву заводом-изготовителем устанавливаются внутренние ШРУСы Бирфилд (шарниры равных угловых скоростей), которые состоят из гранаты (корпуса) привода и внутренней обоймы сепаратора с шариками, вращающегося по канавкам. Отсюда и наиболее распространенное название Бирфилдов — шариковые ШРУСы. Во внутреннюю обойму устанавливается вал приводов, который соединяет его с наружным приводом.
Для нивавода, периодически съезжающего с асфальта, заводской ШРУС — один из самых проблемных узлов автомобиля.
Его конструктивные недостатки заключаются в следующем:
- восприимчив к нагрузкам, возникающим при осевом перемещении из-за недостаточного продольного хода;
- подвержен износу при больших углах поворота ШРУСа;
- не выдерживает больших моментов на скручивание;
- как следствие, «живет» достаточно недолго.
Все это создает целый ряд проблем для ниваводов:
а) когда при разрушении сепаратора шарики высыпаются, крутящий момент перестает передаваться с редуктора на колеса и уходит на гранату ШРУСа, что означает полное отключение переднего привода Нива в случае, если на ваш автомобиль не была установлена блокировка дифференциала.
Иными словами, машина просто не едет. В условиях бездорожья это если не тупиковая, то достаточно затруднительная ситуация.
б) Отсюда — первый вывод: нужно иметь при себе ЗиП. Чтобы установить новый сепаратор вместо разрушенного стокового, нужно проконтролировать, чтобы положение шариков в канавках соответствовало заводской схеме. Однако сепараторы отдельно не продаются,и чтобы так починить ШРУС, нужно еще где-то раздобыть «донора». Кроме того, в осуществить такой ремонт в полевых условиях практически нереально, проще будет полностью заменить гранату.
в) Отсюда — второй вывод: нивавод всегда должен иметь при себе левый и правый внутренние ШРУСы
г) Замена пыльника со ШРУСами — тоже весьма трудоемкая задача из-за необходимости контролировать положение шариков в канавках.Поэтому многие ниваводы вообще отказываются от передних приводов на Ниву типа ШРУСи переходят на трипоидные привода.
Вместо бирфилда — трипоиды
Внешне трипоиды от шариковых ШРУСов практически не отличаются.

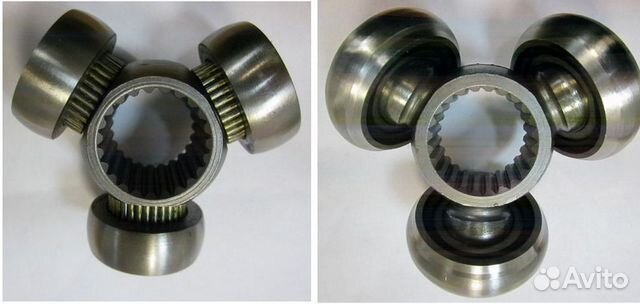

Они представляют собой гранаты с тремя канавками, однако имеется существенное конструктивное отличие: вместо сепаратора с шариками здесь установлен трехшип, на шипах которых крутятся три ролика на игольчатых подшипниках.
Трипоиды хороши тем, что даже в при поломке в условиях бездорожья они позволяют с грехом пополам доехать до цивилизации (то бишь, ближайшего СТО).
Основной минус трипоидов заключается в малых углах работы в сравнении с ШРУСами. Это вызвано их конструктивными особенностями. Максимальный угол работы таких приводов равен 220, а оптимальный и вовсе не более 40.
Есть еще один важный момент: хотя при превышении оптимального угла работы трипоид, конечно, будет работать, однако с ощутимыми вибрациями и рывками, вызванные тем, что угловые скорости частей трипоида перестанут совпадать. И чем больше угол, тем больше расхождение в угловых скоростях
Как показывает практика, при больших углах палка привода зацепляется за выступы канавок гранаты и происходит преждевременный износ игольчатого подшипника, что проявляется в значительном люфте приводов.
Передние привода со ШРУСом Лебро
Есть третий, и как показывает практика, оптимальный вариант конструкции внутреннего шарнира равных угловых скоростей — ШРУС типа Лебро (Loebro). Именно они входят в комплект передних приводов Нива от ИЖ-ТЕХНО.
В чем особенности и преимущества данного типа ШРУСов?
Во-первых, за счет своей конструкции ШРУС Лебро имеет увеличенные углы работы, что обеспечивает больший ход подвески при меньших вибрациях (по сравнению со стоковыми ШРУСАми и триподами).
Это отличает такой тип ШРУСа от шарниров «Трипод», углы работы которых существенно ограничены из-за конструктивных особенностей. При этом ШРУСы Лебро имеют более надежную конструкцию по сравнению с шариковыми ШРУСами бирфилд (birfield).
Во-вторых, ШРУСы Лебро надежны и долговечны. ШРУСы передних приводов Нива от ИЖ-ТЕХНО прошли испытания на прочность на стенде, где колесо было поджато таким образом, чтобы сымитировать нагрузку, эквивалентную движению 2-тонного авто по асфальту.
В ходе испытаний ШРУСы показали себя хорошо: никакого хруста и поломок при пробеге более 50 тыс. км!
В-третьих, они просты в установке. Для замены гранаты вам нужно будет лишь установить стопорное кольцо внутреннего ШРУСа и закрутить 6 винтов крепления. Объем и продолжительность работ сокращаются вдвое! Согласитесь, для бездорожья, где удобства для обслуживания приводов отсутствуют в принципе, это немаловажный фактор.
Подводя итог вышесказанному, следует отметить, что ШРУС Лебро показали себя как оптимальное решение для передних приводов Нива, отвечающее параметрам цена-качество.
