Ремонт турбин дизельного и бензинового двигателя: как правильно отремонтировать турбину?

Сегодня огромное количество автовладельцев наслаждаются быстрой ездой на автомобилях с турбированными двигателями. С использованием турбокомпрессора показатель мощности возрастает на 30%, а то и 40%. К сожалению, как и любой механизм, турбина со временем изнашивается. И откладывать ремонт нельзя ни в коем случае. В конце концов это может привести к поломке самого двигателя. В статье мы расскажем, почему возникают неполадки, как их предотвратить, какие этапы включает ремонт и где можно отремонтировать турбину.

Турбокомпрессор — это механизм, использующий кинетическую энергию выхлопных газов для сжатия и нагнетания воздуха в цилиндры двигателя. Он устанавливается в выхлопной системе между выпускным коллектором и выхлопной трубой. Турбокомпрессор устанавливают и на бензиновые двигатели, и на дизельные. Разница между ними состоит в температурных режимах работы. Рабочая температура бензиновой турбины выше на 200 градусов, поэтому для ее изготовления используют сплавы большей жаропрочности. По статистике, турбокомпрессор выходит из строя раньше остальных частей двигателя. Это связано с тем, что бесперебойная работа турбины сильно зависит от исправности всех систем автомобиля. При вращении до 250 000 оборотов в минуту и температуре до 1000 градусов она нуждается в безупречной работе систем охлаждения и смазки, топливной и выхлопной системы, системы вентиляции картерных газов. Турбокомпрессор — достаточно надежное устройство, и дефекты в его конструкции сами по себе не появляются. Повреждения, как правило, вызваны следующими причинами:

Некачественное или загрязненное масло. В процессе работы масло очень сильно загрязняется сажей от сгорания топлива. Если двигатель при 5000 оборотах в минуту еще может кратковременно «пережить» грязное масло, то для турбокомпрессора это неизбежная «смерть». Вал и подшипники при вращении испытывают значительную нагрузку, и любая твердая частица оставляет царапины. Для турбированных двигателей необходимо приобретать специальное моторное масло высокого качества. Оно будет создавать хорошую масляную прослойку между валом и подшипниками, что исключит сухое трение и повышенный износ.

Недостаточное количество масла . При уменьшении проходимости масла через турбокомпрессор резко повышается температура внутри корпуса. Из-за этого масло начинает сворачиваться, что в результате приводит к закоксовыванию внутренних лопаток турбины и трубок подачи и слива масла. Это может происходить по причине неисправности масляного насоса, деформации трубок подачи и слива или при недостаточном количестве масла в двигателе.

Попадание инородных частиц . В процессе всасывания компрессорным колесом воздуха в турбину могут попадать посторонние предметы (песок, грязь, мелкие насекомые). Это приводит к постепенной деформации и стачиванию лопастей крыльчатки. Поэтому необходима регулярная и своевременная замена воздушного фильтра. Турбинная крыльчатка может засоряться отколовшимися фрагментами клапанов и свеч накала, кусочками герметика. Такое воздействие оставляет трещины на коллекторе, приводит к дисбалансу ротора, в этом случае отремонтировать турбину двигателя уже практически невозможно.

Засорение выхлопной системы . Для повышения экологичности двигателей на современные автомобили часто устанавливают катализаторы и фильтры. Частой проблемой при наличии такой конструкции является уменьшение выхлопа за счет засорения катализатора. Уменьшение выхлопа создает неблагоприятное давление на вал турбокомпрессора и провоцирует быстрый износ подшипника. Чтобы избежать возникновения таких факторов, нужно менять катализатор каждые 150 000 км.

Несоблюдение условий эксплуатации. Благодаря особенностям своего строения турбокомпрессор очень «любит» масло. Но многие автолюбители допускают большие интервалы между его заменой (в российских условиях рекомендовано менять масло каждые 10 000 км). Также пагубное влияние оказывают так называемые «холодные запуски», когда перед движением автомобиля двигатель не успевает достаточно прогреться и масло не попадает в необходимых количествах на детали турбокомпрессора.

Как отремонтировать турбину: этапы процесса

О неисправности турбокомпрессора могут свидетельствовать увеличенный расход масла, снижение производительности двигателя, посторонние шумы и «нездоровый» черный выхлоп. Ремонт турбин двигателей — задача далеко не простая. Для ее решения необходимо специализированное оборудование и комплексная диагностика. Лучшим вариантом для получения полного анализа неполадок и качественного ремонта будет обращение в квалифицированный автосервис.

В технических центрах процесс ремонта турбокомпрессора состоит из следующих этапов:

• Специалисты проводят полную компьютерную диагностику электронных узлов для выявления ошибок и кодов неисправности с датчиков автомобиля.

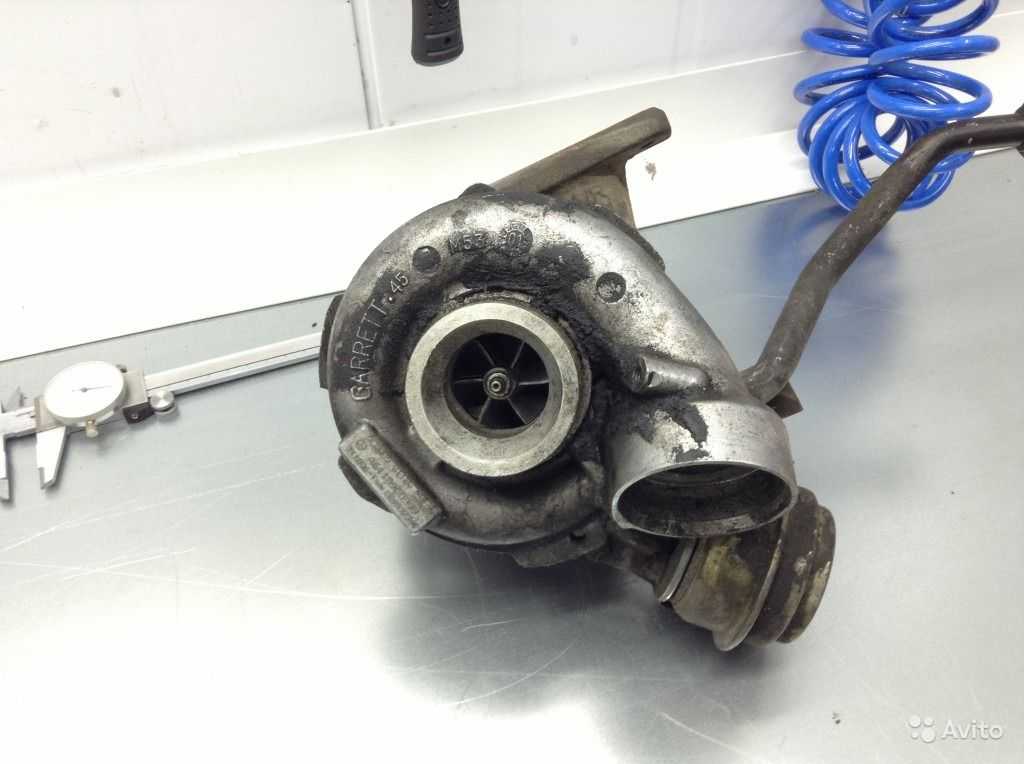

• Осматривают турбину для проверки ее целостности; определяют, прослеживаются ли осевой люфт и потеря масла; оценивают состояние клапана вестгейта.

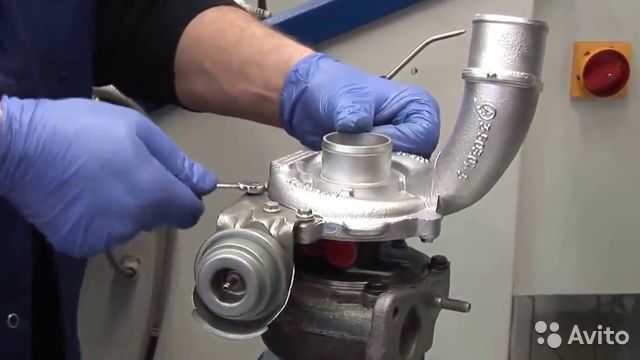

• Демонтируют и разбирают турбокомпрессор, проводят визуальную дефектовку.
• Разобранную турбину отправляют на чистку. Для начала ее отмывают в паровой высокотемпературной камере и в ультразвуковой ванне. Это снимает все масляные отложения и позволяет выявить образовавшиеся трещины. Затем неповрежденные детали турбокомпрессора отправляют на обработку в пескоструйную камеру. Мощная струя мелкодисперсного песка может удалить самые сложные загрязнения и налет. В конце проводится полировка деталей.
• Прошедшую все уровни очистки турбину отправляют на сборку. При необходимости вышедшие из строя детали заменяют на новые.
• Затем турбокомпрессор проходит три этапа балансировки. Сначала балансируется ротор, потом ротор с колесом и в последнюю очередь сам картридж.
• Далее турбину тестируют на специализированных стендах. Чтобы сымитировать рабочие условия двигателя, турбокомпрессор вращают до 180 000 оборотов в минуту при одновременной подаче масла под давлением. На данном этапе происходит выявление остаточного дисбаланса ротора.
• С помощью прибора-тестера анализируют состояние актуаторов — электронных или механических клапанов.
• Отремонтированную турбину устанавливают на автомобиль, проверяют патрубки и интеркулер на герметичность с помощью дымогенератора. На всех этапах ремонта турбокомпрессора должна соблюдаться идеальная чистота, ведь даже мельчайшие частицы грязи могут привести к быстрому износу запчастей.
• Проводят повторную компьютерную диагностику.

В процессе ремонта бензиновых турбин могут быть выявлены неполадки в работе катализатора. Как правило, это происходит из-за его постепенного засорения продуктами переработки топлива. Вышедший из строя катализатор необходимо в первую очередь демонтировать. Далее можно заменить неисправный агрегат на новый. Однако катализатор стóит очень дорого, так что автовладельцы в основном прибегают к более бюджетному способу решения проблемы — после удаления агрегата блок управления двигателем перепрошивается [1] . На этапе ремонта турбин дизельных двигателей такой же процедуре подвергается сажевый фильтр.

Важным условием для правильной работы турбокомпрессора является исправность клапана ЕГР. ЕГР (от англ. Exhaust Gas Recirculation) — это система, отвечающая за снижение уровня выброса оксидов азота. Как и в случае с катализаторами и сажевыми фильтрами, клапан ЕГР тоже подвержен засорению. Также причиной ухудшения его работы может быть неисправность датчика положения или протечка охладителя системы. Своевременные мероприятия по уходу за катализатором или сажевым фильтром, клапаном ЕГР значительно продлят срок службы турбокомпрессора и предотвратят многие возможные причины поломки.

Можно ли самому отремонтировать турбину

Некоторые владельцы авто считают, что ремонт турбины двигателя не требует обращения в специализированные сервисы. Обладая элементарными навыками автомеханика, можно испробовать вариант восстановления турбокомпрессора в «домашних» условиях. В идеале грамотное устранение неполадок начинается с их обнаружения. Но без специального оборудования допустить ошибку крайне легко. Выше мы описали весь перечень действий, которые проводят технически оснащенные сервисы. Понятное дело, что самостоятельно получится воспроизвести далеко не все этапы, требуемые для ремонта турбины.

Как правило, «домашний» ремонт включает в себя демонтаж, разборку, очистку специальным раствором, визуальную дефектовку, замену необходимых деталей, сборку и монтаж. Успех такого мероприятия имеет место, но далеко не во всех случаях. Например, если проблема заключалась в загрязнении и закоксовке некоторых деталей, самостоятельное восстановление может дать положительный результат. Но в любом случае при сборке, не имея специализированного стенда, можно допустить серьезные ошибки в балансировке ротора и картриджа. К тому же не получится произвести необходимую компьютерную диагностику для выявления общей картины неполадок.

Водителю, решившемуся на самостоятельный ремонт турбокомпрессора, лучше не спешить и взвесить все за и против. Желание сэкономить может обернуться еще бóльшими финансовыми тратами. Неправильно отлаженная турбина способна нанести значительный урон двигателю, вплоть до его полного выхода из строя. Даже имея хорошие знания автомеханики, легко допустить ошибку из-за отсутствия необходимого оборудования. Риск нанести двигателю еще больший вред и отсутствие гарантий — серьезные аргументы не в пользу непрофессионального вмешательства.

Ремонт и восстановление турбин — неизбежная процедура для каждого автолюбителя, использующего турбированный двигатель. В этом деле не стоит рисковать с самостоятельным ремонтом или обращаться в сомнительные СТО. Оптимальным вариантом будет доверить автомобиль квалифицированным сервисам.

Ремонт турбин дизельных двигателей в Москве. Любых марок авто

Содержание

1. Ремонт турбины в Москве
2. Причины выхода из строя турбины
3. Причины поломки турбокомпрессора:
4. Несвоевременное обслуживание
5. Некачественное масло
6. Масляное голодание
7. Повреждения
8. Перегрев турбины двигателя
9. Проблемы турбины на дизеле
10. Когда необходим ремонт турбины дизельного двигателя
11. Признаки неисправности турбины
12. Диагностика и ремонт турбины дизельного двигателя
13. Заключение…

Дизельный двигатель с турбиной отличается более высокой мощностью, более экономичен, однако ресурс турбированного двигателя и узла меньше, чем у обычного атмосферного мотора. Особенно при неправильном обращении с узлом, несоблюдении сроков обслуживания и агрессивной езде, Если Ваш авто стал ехать хуже – потерял мощность, увеличился расход топлива и масла, и Вы подозреваете, что проблема в ней, то необходимо обращаться в сервисный центр за ремонтом турбин дизельного двигателя в Москве.

Ремонт турбины в Москве

Ремонт турбины дизельного двигателя автомобиля достаточно сложный технический процесс, который требует от специалиста профессиональных навыков и большого опыта в данном деле, а также использования специального компьютерного оборудования для выполнения проверок.

Выполнять ремонт турбины дизельного двигателя своими руками мы настоятельно не рекомендуем, даже если Вы уверены в собственных профессиональных навыках. Желание сэкономить никогда хорошим не заканчивается. Для ремонта необходимы специальные инструменты, оборудование и навыки, особенно. Помните, что скупой платит дважды. Обращайтесь к специалистам, только там Вы сможете получить квалифицированную и профессиональную помощь по разумным ценам.

Причины выхода из строя турбины

Если Вы обнаружили первые признаки неисправности узла, не торопитесь бежать в магазин за покупкой нового турбокомпрессора для Вашего автомобиля. Необходимо сначала выяснить источник проблемы, а как показывает практика, чаще всего это внешние факторы. В основном неправильная эксплуатация или несвоевременное техническое обслуживание. Однако, если неполадки не устранить, то это приведет к выходу из строя нового либо восстановленного узла . Турбина редко выходит из строя из-за отработанного ресурса.

Причины поломки турбокомпрессора:

1. Несвоевременное обслуживание
2. Плохое качество масла
3. Масляное голодание
4. Попадание внутрь агрегата или в крыльчатку мусора
5. Регулярные повышенные нагрузки и перегрев

Несвоевременное обслуживание

Игнорирование сроков замены моторного масла и фильтров обычно приводит к неполадкам. Масло необходимо менять чаще чем нужно. Турбина дизельного двигателя не любит больших интервалов между заменами масло. Оптимально – это не больше 10 тыс. км, однако, если машина эксплуатируется постоянно в городской среде, где много пыли, интервал лучше сократить 15-20%.

Некачественное масло

Некачественное масло, а также присутствие в нем посторонних частиц обычно становится причиной образования задиров на поверхности подшипников.

Откуда берется мусор:

• Частички металла в результате повреждения подшипникового узла;
• Некачественное моторное масло;
• Забитый масляной фильтр;
• После некачественного ремонта двигателя.

Масляное голодание

Серьезная проблема, которая зачастую приводит к проблемам с турбиной дизельного двигателя. Даже незначительный дефицит смазки на пару секунд приводит к сильным повреждениям подшипников узла. Такое явление происходит по вине сами автовладельцев.

Помните, что прежде чем заглушить мотор автомобиля после долгой поездки, дайте ему поработать на холостом ходу 1-2 минуты, чтобы она остыла.

Зачем это нужно? Необходимо это для того, чтобы агрегат остыл, скорость вращения его может достигать 180 тыс. об. в минуту. И заглушив мотор, давление масла моментально упадет, и узел останется без смазки на пару секунд. Ремонт турбины дизельного двигателя

Повреждения

Повреждения, в следствии попадания мусора и посторонних предметов внутрь узла. Они хорошо видны при визуальном осмотре, на колесе агрегата. Любые твердые частицы, которые даже не видны глазом повреждают ротор турбокомпрессора.

Попадание инородных частиц в улитку или корпус вызывает разрушение лопастей ротора. С такими повреждениями она не должна работать ни при каких условиях.

Перегрев турбины двигателя

Чрезмерные нагрузки на нее приводят к сильному нагреву, и в конечном итоге перегреву. Температура под нагрузкой может достигать 900 градусов. Перегрев может случится также в результате недостаточного охлаждения узла из-за постоянных, частых включениях и отключениях двигателя. Все это приводит к отложениям углерода на турбонагнетателе и в масляных трубках, повышенному износу подшипника со стороны узла и уплотнительных колец.

Рабочее состояние дизельного двигателя автомобиля напрямую влияет на исправность агрегата.

Проблемы турбины на дизеле

Как показывает практика, в автомобилях с дизельным двигателем узел выходит из строя чаще всего по двум причинам:

• Некачественное масло;
• Недостаток масла.

Дизельные двигатели при эксплуатации в городе зачастую практически не прогреваются, т.к. не успевают прогреваться, особенно зимой. А многочисленные запуски мотора, приводят к тому, что ротор вращается практически без смазки. Особенно, если автовладелец не соблюдает или затягивает со сроками замены моторного масла и фильтров. В итоге, первые признаки с неисправностями узла могут появиться при 100-150 тыс. км. пробега.

Помните, что растущее трение ведет к сильному износу и серьезным неполадкам в работе турбины дизельного двигателя. Ремонт в таком случае будет нужен однозначно. Именно поэтому важно значит источник проблемы и когда необходимы ремонтные работы.

Когда необходим ремонт турбины дизельного двигателя

Ремонт турбин дизельных двигателей нужно выполнять вовремя. Т.к. данный узел испытывает очень большие нагрузки при своей работе. В процессе работы температура может достигать 1000 градусов, и это при огромных нагрузках на нее. Чтобы сохранить узел в рабочем и исправном состоянии необходимо придерживаться правил эксплуатации двигателя.

Выход из строя агрегата сопровождается потерей мощности, течью масла, увеличенным расходом топлива и др признаками, которые более подробно рассмотрим ниже в статье. Чтобы избежать этих последствий и сохранить работоспособность узла, необходимо постоянно следить за ее состоянием, и соблюдать сроки технического обслуживания узла и двигателя автомобиля. Это позволит избежать лишних денежных затрат и Вам не нужно будет обращаться за ремонтом турбины дизельного двигателя в Москве.

Признаки неисправности турбины

Признаки неисправности турбокомпрессора дизельного двигателя:

• Постоянный вой, шум, свист ее на холостом ходу и при повышении оборотов;
• Увеличение расхода топлива;
• Увеличение расхода масла;
• Потеря мощности двигателя;
• Черный либо сизый дым из выхлопной трубы.

Это основные признаки, по выявлению которых необходимо срочно обратиться в автотехцентр. Важно приехать на СТО, которое специализируется на ремонте и диагностике двигателей. Проведя полную и профессиональную диагностику силового агрегата можно выявить источник неисправности.

Если диагностика говорит о неисправности турбокомпрессора, специалисты автотехцентра «Анкар» снимут ее и проведут весь комплекс работ по выявлению устранению проблем в работе турбокомпрессора.

Диагностика и ремонт турбины дизельного двигателя

Диагностика турбины осуществляется на специальном компьютерном стенде, а также визуальным осмотром, при демонтаже. Наш автосервис имеет в своем арсенале все необходимое для проведения качественной и профессиональной диагностики двигателя и турбины дизельного и бензинового авто любых моделей.

Диагностика турбины дизельного двигателя в себя включает:

• Визуальный осмотр на наличие люфта и внешних повреждений;
• Оценка работы крыльчаток;
• Проверка на наличие течи масла через уплотнительные кольца.

После выполнения тщательной диагностики и обнаружения проблемных мест, производится ремонт. Как выполняется ремонт турбин дизельных двигателей:

1. Производится диагностика;
2. Разбирается для дефектовки;
3. Все детали и комплектующие очищаются;
4. Изношенные уплотнители, подшипники и детали меняются на новые;
5. Выполняется балансировка ротора на специальном оборудовании;
6. Проверяется картридж на наличие утечек и балансируется.

На специальных стендах производится имитация работы турбины Вашего дизельного двигателя. Проверка осуществляется во всех режимах: на холостом ходу, под нормальной нагрузкой, на повышенных оборотах.

Заключение…

Ремонт турбин дизельных двигателей вполне целесообразен. Это дешевле, чем покупка новой. Т.к. основные детали, которые не поддаются износу (например, корпус) не меняются. А производится замена тех, которые выявляются после дефектовки.

Как правило, это подшипники, лопатки, пневмо либо серворегуляторы геометрии. Поэтому, если хотите сэкономить, то нужно обращаться только в специализированный сервисный центр.

Какая точная стоимость ремонта турбины на дизеле? Оставьте заявку через форму обратной связи, либо позвоните по телефону, указанном на сайте, опишите ситуацию, наши специалисты быстро свяжутся с вами и расскажут Вам приблизительные сроки и цену ремонта турбины дизельного двигателя. Точную цену можно установить только после проведения диагностики.

Ремонт турбин дизельных двигателей. Причины неисправностей

Неисправности турбины дизельного двигателя, несмотря на заявленный производителями 10-летний срок эксплуатации, встречаются довольно часто. В то же время от функционирования данного элемента конструкции зависит работоспособность мотора. Из этого можно сделать следующий вывод:

• Необходимо регулярное обслуживание турбины.
• Устройство турбины

Корпус турбины, устанавливаемой вместе с дизельным двигателем, изготавливается из чугуна. При активной эксплуатации автомобиля чаще из строя выходят постели, расположенные под подшипниками, а также гнезда уплотнительного кольца.

Сама турбина внешне напоминает раковину улитки. Движение компрессора проводится через вал, на который монтируется крыльчатка. Первый изготавливается из сплава алюминия, отличающегося повышенной стойкостью к воздействию жара, а второй – из среднелегированной стали. Ввиду особенностей конструкции обоих элементов в случае поломки их заменяют на новые.

Турбина имеет достаточно сложную форму. Через ее внутреннюю часть подаются выхлопные газы, нагнетаемые компрессором, за счет которых увеличивается начальная мощность двигателя.

Признаки неисправностей

Изготовление турбины – это достаточно трудоемкий процесс, несмотря на кажущуюся простоту ее конструкции. Производителями агрегата приходится вымерять его размеры до долей миллиметра.

Прежде чем осуществлять ремонт турбин дизельных двигателей, необходимо провести предварительную диагностику.

Любые ошибки в ходе восстановления ткр приводят к резкому удорожанию работ ввиду высокой стоимости агрегата. Для выявления неисправностей и их устранения потребуется помощь опытного специалиста. Однако можно провести диагностику мотора самостоятельно. На наличие проблем с двигателем могут указать следующие признаки неисправности турбины:

1. Выхлопные газы приобрели черный, сизый или синеватый оттенок.
2. Мотор начал сильно шуметь в разных режимах работы.
3. Температура двигателя регулярно достигает высоких отметок (наблюдается перегрев).
4. Силовая установка стала потреблять заметно больше топлива и масла.
5. Появление четких хлопков во время работы мотора, свиста или глухого гула.
6. Снижение динамики автомобиля вследствие уменьшения уровня тяги.
   На низких оборотах силовой агрегат работает нестабильно.
7. Появление запаха масла.

Причины появления поломок

Неисправности турбокомпрессора появляются по ряду причин.

Чаще всего поломки дизельного двигателя и турбины возникают из-за несвоевременной замены масла.

Длительное использование старой смазки, попадание в нее воды или топлива приводит к быстрому износу подшипников, закупорке масляных каналов или повреждению оси. Неисправный элемент подлежит замене. Отремонтировать его нельзя. К описанным последствиям приводит использование слишком густого масла.

Второй наиболее «популярной» причиной появления проблем с турбокомпрессором является снижение давления в масляных шлангах, вызванное неправильной установкой этих элементом или самой турбины. Эта проблема может привести к быстрому износу колец, шейки вала, подшипников.

Важно заметить: 5-минутная работа дизельного двигателя без масла наносит серьезные и непоправимые повреждения силовому агрегату.

Так же не следует забывать о том, что в турбокомпрессор могут попасть посторонние предметы. Их появление в работающей турбине приводит к поломкам лопастей колеса и ротора, из-за чего снижается уровень создаваемого давления.

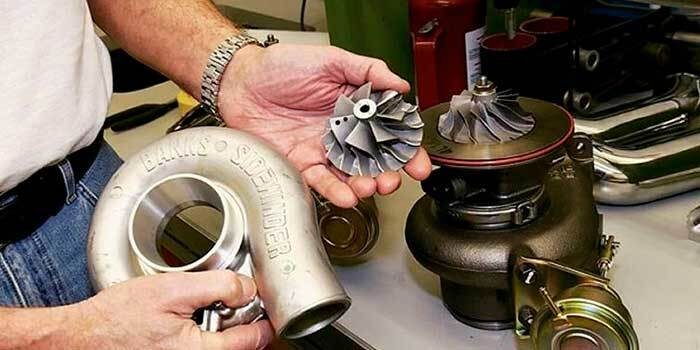

Ремонт турбины

Ремонтировать свой двигатель рекомендуется на специализированной станции. Однако устранение некоторых неполадок можно осуществить и самостоятельно.

Для начала необходимо произвести визуальный осмотр турбины и оценить ее работу. Ремонт турбины своими руками начинается с проверки уровня масла и его качества. Кроме того, следует оценить вероятность попадания посторонних предметов внутрь конструкции.

Если указанные причины были исключены, то можно приступать к анализу цвета выхлопа. Изменение оттенка, а также снижение тяги нередко свидетельствуют о проблемах на впуске или выпуске. В первом случае речь идет об уменьшении объема подаваемого воздуха, во втором – о наличии утечек.

Чтобы проверить работоспособность турбины, необходимо запустить двигатель. Силовой агрегат не должен издавать никаких посторонних звуков типа скрипа или свиста. В исправном моторе с турбиной не прорывается воздух из соединений. Следом нужно проверить состояние воздушного фильтра.

В основном проблемы с функционированием впуска и выпуска возникают именно с этим элементом. Если фильтр выглядит нормально, то следом за ним необходимо проверить сливной маслопровод. В нем нередко образуются перегибы, повреждения или пробки.

Далее наступает очередь ротора. Его нужно несколько раз прокрутить вокруг своей оси.

Если ротор цепляет за корпус турбины, она подлежит ремонту.

Когда двигатель во время работы издает много шума, следует проверить:

1. Все трубопроводы на предмет выявления их износа.
2. Ось турбины.
3. Ротор.

При наличии проблем с любым из описанных элементов конструкции потребуется квалифицированный ремонт двигателя и турбины.

О наличии неисправностей может сообщает некорректная работа системы наддува. Чтобы проверить последнюю, потребуется сторонняя помощь. Прежде всего следует найти патрубок, который соединяет турбину и впускной коллектор. Затем нужно запустить двигатель и пережать указанный патрубок рукой.

В этот же момент второй человек должно нажать на педаль газа и удерживать ее в течение 3 — 5 минут. Исправный патрубок отвечает на подобные действия водителя, раздуваясь под давлением. Описанный эксперимент необходимо повторить 3 — 4 раза. Если ни в одном из случаев патрубок не раздувается, значит, турбина неисправна.

Вне зависимости от того, какие появились «симптомы», указывающие на наличие проблем с системой наддува, рекомендуется тщательно осмотреть патрубки, фланцы, коллекторы и другие элементы двигателя на наличие в них трещин.

Профилактика неисправностей турбины

Чтобы увеличить срок эксплуатации турбины, нужно соблюдать несколько простых правил:

1. Использовать только качественные масло и горючее.
2. Отказаться от быстрых промывок турбины. Такая процедура способна за раз полностью вывести из строя агрегат.
3. Своевременно менять воздушные фильтры.
4. Замену масла необходимо производить после каждых 7 тысяч километров пробега.
5. Обязательно прогревать автомобиль с турбированным дизельным двигателем.
6. По завершении длительной поездки машина должна в течение трех минут поработать на холостых оборотах. Это позволит исключить появление углеродного осадка.
7. Регулярное проведение диагностики силовой установки.

Как диагностировать и отремонтировать неисправный турбокомпрессор вашего дизеля

Современные дизельные двигатели великолепны. Они работают тихо, очень мало загрязняют окружающую среду, производят тонны крутящего момента и очень эффективны при перемещении тяжелых транспортных средств, в которые они установлены. Средний 3/4- и 1-тонный пикап в настоящее время весит ошеломляющие 8000 фунтов или более, но вас может удивить, что даже с массой и аэродинамикой взрослого слона они все еще могут достигать 20 миль на галлон в пустом состоянии. . Кроме того, эти пикапы по-прежнему относительно проворны, учитывая их массу, и могут быстро уйти с дороги благодаря 1000 фунт-футам. или крутящий момент.

Есть несколько причин, по которым дизельный двигатель может достигать таких выдающихся результатов. Во-первых, они имеют степень сжатия около 16:1, что помогает увеличить выработку мощности, во-вторых, они впрыскивают топливо в камеру сгорания под чрезвычайно высоким давлением, что приводит к максимально эффективному сжиганию топлива, в-третьих, они имеют сложные блоки управления двигателем. которые постоянно контролируют и регулируют условия эксплуатации, и, наконец, используют турбокомпрессор.

Как работает турбо

Безнаддувный двигатель смешивает воздух с топливом для создания мощности, но количество воздуха, которое он может проглотить (и, в конечном счете, количество энергии, которое он может произвести) ограничено его физическим объемом и временем, в течение которого клапан открыт, когда поршень движется вниз на такте впуска. Двигатель с турбонаддувом преодолевает этот предел, принудительно подавая воздух в камеру сгорания, и вместе с дополнительным воздухом он может впрыскивать больше топлива, что приводит к увеличению мощности и крутящего момента. Бензиновые двигатели с турбонаддувом, такие как Ecoboost V6 в F-150, развивают максимальное давление наддува около 15 фунтов на квадратный дюйм, но в дизельном варианте цифры намного выше. Стандартные грузовики работают под давлением около 30 фунтов на квадратный дюйм, но на модифицированном дизеле значения могут варьироваться от 40 до 100 фунтов на квадратный дюйм (а иногда даже больше).

Да, это действительно так просто. Окружающий воздух поступает на сторону компрессора турбокомпрессора, где он направляется в промежуточный охладитель для охлаждения, а затем в двигатель. Он выходит из двигателя под давлением, выходя из турбины со стороны турбины, что вызывает увеличение скорости вращения вала, что затем ускоряет колесо компрессора (тот же вал), нагнетая в двигатель БОЛЬШЕ холодного воздуха.

После выхода из двигателя выхлопные газы направляются в корпус турбины, где они вращают турбинное колесо. С турбиной соединен вал, а с противоположной стороны находится колесо компрессора, которое всасывает свежий воздух и нагнетает его в двигатель. Если бы вся энергия выхлопа двигателя могла вращать турбокомпрессор, он создавал бы слишком большое давление наддува и превышал бы скорость турбонагнетателя, поэтому есть два разных метода, используемых для удержания турбонагнетателя под контролем. Первый — это простое механическое устройство, называемое вестгейтом. Это клапан, который находится в потоке выхлопных газов перед корпусом турбины, и по мере достижения желаемого давления наддува или скорости турбонаддува клапан открывается с помощью диафрагменного привода и позволяет некоторому количеству выхлопных газов обходить турбину и выходить через выхлопную трубу. Дизельные модели с вестгейтом включают LB7 Duramax, 5,9Cummins (2007 г. и ранее) и 7.3 Powerstroke.

По мере развития технологии двигателей в середине 2000-х годов конструкторы нашли лучший способ не только ограничить скорость вращения вала турбокомпрессора, но и сократить время разгона турбокомпрессора при низких оборотах двигателя с помощью турбокомпрессоров с изменяемой геометрией. Звучит сложно, но, по сути, внутри выхлопной трубы есть ряд лопастей или сопел, которые направляют газы в разные области турбинного колеса. Это позволяет турбонаддуву реагировать быстрее и производить больше лошадиных сил при низких оборотах двигателя, а также обеспечивает достаточный объем потока при высоких оборотах двигателя без чрезмерного вращения турбокомпрессора. VGT сочетают в себе преимущества как малого, так и большого турбонаддува и играют центральную роль в эффективности и мощности современных двигателей с системой Common Rail. Грузовики, использующие VGT, включают Ford 2003 года и новее, GM 2004.5 и новее, а также Ram 2007.5 и новее.

Может ли Турбо выйти из строя?

По большей части заводские турбокомпрессоры очень надежны и редко выходят из строя, но когда они выходят из строя, может быть трудно правильно диагностировать их и производить ремонт, а из-за стоимости нового турбокомпрессора его не хочется заменять если это действительно необходимо. Если турбонаддув выходит из строя, он может проявлять такие симптомы, как снижение мощности, уменьшение расхода топлива, странные жужжащие/свистящие звуки, иногда избыточный дым из выхлопных газов, и в большинстве случаев будет отображаться индикатор проверки двигателя или сообщение. на приборной панели. Если у вашего грузовика есть манометр наддува, он, скорее всего, покажет более низкое давление, чем обычно, поэтому обратите внимание и на это. Если вы заметили более низкое давление, чем обычно, но никаких других симптомов, разумно выполнить тест на утечку наддува, прежде чем двигаться дальше, чтобы убедиться, что вы не теряете воздух через порванный чехол или поврежденную трубку охладителя наддувочного воздуха.

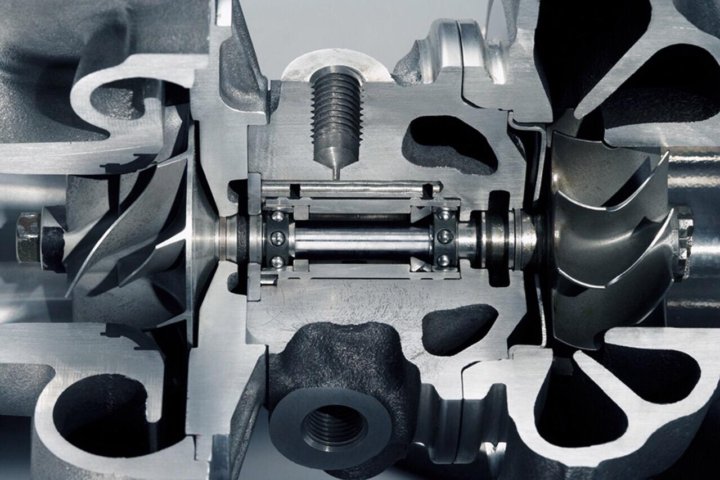

Центральный вал турбокомпрессора вращается либо на бронзовой втулке, либо на шарикоподшипнике, но в любом случае вал смазывается маслом под давлением из двигателя. Из-за скоростей, с которыми вращается вал, смазка имеет решающее значение для длительного срока службы, но иногда из-за пренебрежительного обслуживания, утечек или даже засорения подающих линий турбокомпрессору может не хватать масла. Когда это происходит, вал не будет вращаться так быстро, как обычно, а количество трения и тепла внутри значительно возрастет. Это может вызвать ускоренный износ главного вала, а колесо компрессора или турбины может даже удариться о стенки корпуса, что приведет к катастрофическому отказу турбокомпрессора. Если вы заметили какие-либо симптомы и подозреваете, что это происходит, лучше всего снять впускную трубу с турбонаддува и заглянуть внутрь. Визуальные признаки могут включать чрезмерную масляную пленку внутри корпуса компрессора, царапины в местах трения компрессора о корпус или повреждение лопастей компрессора. Одним из явных признаков того, что у вас проблема со смазкой и подшипником, будет люфт на конце вала. Турбина с шарикоподшипником обычно не имеет никакого люфта, а турбина с опорным подшипником обычно имеет незначительный люфт из стороны в сторону, но если вы можете переместить колесо компрессора достаточно, чтобы коснуться корпуса, и вы увидите доказательства того, что это происходит, когда двигатель работает (например, царапины), турбина расстреляна и должна быть заменена.

Обычно такое повреждение наблюдается только на двигателях с очень большим пробегом или на очень старых грузовиках, но гораздо более распространенная проблема с современным дизельным турбокомпрессором связана с VGT. Поскольку в очень горячей и грязной зоне есть несколько движущихся частей, иногда лопасти в турбине VGT могут застрять, металлические детали, отвечающие за их перемещение, могут изнашиваться или приводной механизм может выйти из строя. В турбинах Cummins 6.7, 6.4 Powerstroke и L5P Duramax используется привод электродвигателя, а в турбинах 6.0 Powerstroke, LLY через LML Duramax и 6.7 Powerstroke используется электронный соленоид и давление моторного масла для управления положением лопастей. Есть несколько способов проверить каждый из них, и на масляном соленоиде Garrett VGT (используемом как в приложениях Duramax, так и в Powerstroke) это делается путем измерения сопротивления на электрической катушке соленоида. Если оно составляет от 3,4 до 4,2 Ом при температуре моторного масла 73°F, соленоид в порядке, а проблема заключается в заклинивших лопастях или изношенном унисонном кольце внутри турбины. Чаще всего, если у вас возникают проблемы с VGT, это происходит из-за чрезмерного накопления внутри выхлопной трубы. На движущихся частях может скапливаться много сажи или нагара, и как только он станет достаточно густым, лопасти больше не смогут двигаться при попытке актуатора, что приведет к вялой реакции турбонаддува.

Предлагаемые запасные части и модернизация

Если вы подозреваете, что привод или соленоид управления вышли из строя, стандартные запасные части легко доступны, и заменить их обычно несложно. Кроме того, в большинстве случаев, когда у вас возникают проблемы с турбокомпрессором, его необходимо полностью снять с двигателя и разобрать, чтобы осмотреть внутренние детали. Если проблема заключается только в скоплении грязи, вы можете обойтись тщательной очисткой и вернуться в путь, но если есть внутреннее механическое повреждение, решение состоит в том, чтобы заменить все это, а не восстанавливать его. Да, доступны ремонтные комплекты с новыми подшипниками и уплотнениями, и, конечно, вы можете купить новые колеса компрессора и турбины, но обычно, если вам нужны новые вращающиеся части, корпуса также будут повреждены, и в этот момент вы Лучше просто взять совершенно новую турбину. К счастью, стандартные сменные турбокомпрессоры доступны для всех распространенных дизельных грузовиков, и они будут поставляться в комплекте с новыми соленоидами, приводами, датчиками, а также новыми механическими деталями.

Я никогда не упущу возможности для модернизации, и положительная сторона неисправного турбокомпрессора заключается в том, что вы можете улучшить приемистость, мощность и эффективность своего двигателя, установив турбонагнетатель вторичного рынка. Такие компании, как BD-Power, ATS Diesel, Calibrated Power или Fleece Performance, могут взять серийный турбокомпрессор и добавить немного своего специального соуса, чтобы улучшить поток воздуха через выхлопные лопасти, установить немного больший компрессор и турбинное колесо, а также модернизировать подшипники. Это дает вам более надежный турбонаддув, который пропускает больше воздуха и раскручивается быстрее, чем стандартная версия, что означает большую мощность, лучшую реакцию дроссельной заслонки и более холодный выхлопной газ. Самое популярное снижение при обновлении находится в диапазоне 63-64 мм, и в этом размере практически нет недостатков. Они встанут прямо там, где вышел ваш оригинал, а это значит, что все ваши существующие впускные и выпускные трубы будут по-прежнему работать, а турбонаддув может поддерживать мощность около 650 лошадиных сил.

Еще одна модернизация, которую стоит установить, если турбонагнетатель должен выйти, — это выпускной коллектор (ы), верхняя и нижняя трубы для увеличения потока выхлопных газов в и из вашего нового турбокомпрессора. Например, на Duramax коллекторы высокого расхода PPE и верхние трубы снизят выхлопную газовую трубу, сократят время запуска и снизят давление в выхлопном приводе. Они подключаются к вашим заводским компонентам турбонаддува и выбросов без каких-либо модификаций, что означает, что они также легальны в 50 штатах. Если у вас есть Cummins, вам не нужно модернизировать верхние трубы, потому что турбонаддув соединяется непосредственно с выпускным коллектором, но выпускной коллектор ATS Pulse Flow предлагает те же преимущества, что и коллекторы PPE на Duramax. В дополнение к более низкому EGT, более быстрому запуску и большей мощности, коллектор ATS состоит из двух частей с соединением со скользящей посадкой посередине. Известно, что из-за длины двигателя Cummins цельные стоковые коллекторы трескаются из-за теплового расширения, но конструкция двухкомпонентного коллектора ATS со скользящей посадкой предотвращает это. Опять же, все ваше существующее оборудование для выбросов по-прежнему будет прикреплено, что делает ATS Pulse Flow законным обновлением в 50 штатах. 9Высокопроизводительный выпускной коллектор и верхние трубы 0003 PPE практически на любой год. Duramax — одна из лучших инвестиций, которые вы можете сделать, и самое лучшее время — это замена турбины.

Снятие турбокомпрессора Cummins

Демонтаж турбокомпрессора с любого дизельного двигателя можно выполнить в домашних условиях с помощью в основном основных ручных инструментов, и мы начнем обзор с Cummins. Первый шаг — отсоединить кабели от обеих батарей, а затем удалить простые элементы, которые мешают, например, воздухозаборную трубку и коробку фильтра. Затем отсоедините трубку CAC, идущую от турбокомпрессора к промежуточному охладителю, а затем отсоедините выпускную трубу. Там будет линия подачи и возврата масла, которую необходимо отсоединить, а также линии охлаждающей жидкости. Если у вас Cummins 2007.5 или более поздней версии, необходимо отсоединить жгут привода VGT. Там будет четыре болта, которые крепят турбину к выпускному коллектору, и как только они будут ослаблены, турбину можно будет убрать с дороги. Можно снять турбину с выпускным коллектором, все еще прикрепленным болтами к двигателю, но доступ к двум ближайшим к блоку болтам турбины очень затруднен. Хотя это может показаться немного более трудоемким, вы также можете оставить турбонаддув прикрученным к выпускному коллектору, но вместо этого снять коллектор с двигателя с прикрепленным турбонаддувом, но просто приготовьтесь к небольшому подъему тяжестей. С коллектором и турбиной на скамейке будет очень легко снять те, что находятся внутри двух креплений. Если вы планируете модернизацию выпускного коллектора, сейчас самое время это сделать. После завершения разборки осмотрите линии подачи и слива масла на наличие повреждений или ограничений и при необходимости замените их. Затем установите несколько новых прокладок, прикрутите новую турбину и поблагодарите свою счастливую звезду, что у вас нет дизельного двигателя V8.

Снятие турбокомпрессора Duramax

Это даст вам представление о расположении выпускных коллекторов, верхних патрубков и турбокомпрессора на двигателе Duramax.

На Duramax турбокомпрессор находится в задней части долины, но, к сожалению, большинство важных соединений находятся на задней части турбокомпрессора между двигателем и брандмауэром. Снять впускную трубу легко, как и трубку промежуточного охладителя, но дальше предстоит тяжелая битва. Довольно легко добраться до хомутов, удерживающих нижнюю трубу, но для того, чтобы вытащить ее из грузовика, требуется усилие, обычно через боковое отверстие в крыле. Верхние трубы крепятся к турбине тремя болтами каждая, и они будут очень тугими, и места для ударного пистолета не так много. Вы можете рассчитывать на несколько сломанных суставов, и, если вам повезет, болты не сломаются. Линия слива масла проходит под верхней трубой и крепится к задней части корпуса двигателя, и как только все будет отсоединено, вы можете ослабить три болта крепления турбонагнетателя (они также очень тугие и до них трудно добраться), а затем бороться с турбонаддувом. из долины двигателя.

Снятие турбокомпрессора Powerstroke

Поскольку компания Ford за многие годы внесла в конструкцию столько изменений, в каждом поколении двигателей используются несколько разные этапы. Турбину 6.0 Powerstroke снять проще всего, а поскольку она установлена ​​под углом 45 градусов к двигателю и на ее пути мало деталей, довольно легко все отсоединить и снять турбину. Кроме того, Ford использовал V-образные хомуты вместо фланцевых болтов, что упрощает жизнь.

Однако если у вас Powerstroke 6.4, вас ждет угощение. Большинство людей предлагают снять кабину с рамы, чтобы снять турбодвигатель 6. 4, но это не обязательно. Поскольку в 6.4 используются заводские составные турбокомпрессоры, пространство в большом дефиците. Рассчитывайте на большее количество сломанных суставов и, возможно, сломанных инструментов, пытающихся снять верхнюю трубу с болтами турбонаддува. Затем, как только вы отсоедините все оборудование, вам придется одновременно отсоединять от двигателя две турбины, и когда вы будете собирать все обратно, будет очень сложно выровнять трубки для слива масла.

На 6.7 Powerstroke снятие турбины не так плохо как на 6.4, но по какой-то причине Форд решил установить свою систему рециркуляции отработавших газов и систему впуска воздуха поверх турбонагнетателя, так что на 6.7 большая часть времени тратится только на снятие трубы и сантехника, чтобы получить доступ к турбине, но как только она будет открыта, фактическая замена турбины будет довольно простой.

Ремонт один раз в жизни

Надеюсь, замена турбины — это не то, что вам придется делать слишком часто, потому что по шкале «заноза в заднице» она занимает одно из первых мест. Это работа, которую вы должны тщательно изучить в первую очередь, и убедиться, что вы не экономите и не используете повторно какие-либо мелкие детали, такие как прокладки, крепежные детали или маслопроводы, которые могут позже укусить вас в зад, если они выйдут из строя. Без сомнения, выполнение работы доставит вам некоторое огорчение, но экономия трудозатрат позволит вам одновременно сделать несколько апгрейдов, которые могут повысить надежность и функциональность вашего грузовика.

Engine Services — Goltens

При любой проблеме с двигателем звонок в Goltens — разумный ход.

Ремонт и техническое обслуживание газовых, двухтопливных и дизельных двигателей является одной из основных услуг Goltens. Квалифицированные инженеры и механики с опытом работы на верфях, OEM-производителях, электростанциях и в море знают, где искать и с чего начинать поиск и устранение неисправностей любого двигателя. Обладая глубокими техническими и инженерными навыками, мы можем быстро анализировать требования и приступать к выполнению работы, сводя к минимуму время простоя активов для наших клиентов.

Как независимый специалист по двигателям, обладающий 80-летним опытом ремонта и обслуживания крупногабаритных дизельных двигателей, Goltens поддерживает весь жизненный цикл операций наших клиентов и может направить наши выездные сервисные группы в любую точку мира из наших операций в 14 странах. Мы обслуживаем и ремонтируем большинство марок и моделей крупнокалиберных 4-тактных и 2-тактных дизельных, двухтопливных и газовых двигателей. Текущее техническое обслуживание и восстановление после серьезных повреждений двигателя — наша специализация.

Наш опыт не останавливается на самом двигателе, но распространяется на все жизненно важное оборудование, окружающее двигатель. Наши возможности охватывают турбокомпрессоры, топливную аппаратуру, регуляторы, системы сигнализации, автоматику и средства управления, что делает Goltens одним из ведущих мировых экспертов по обслуживанию двигателей и явной альтернативой OEM-производителям.

Устранение неполадок и диагностика

Наша работа часто начинается с устранения основных причин серьезных отказов двигателя. Немногие компании в мире, если таковые имеются, могут диагностировать, планировать и выполнять восстановление после катастрофического отказа двигателя, используя собственные ресурсы, такие как Goltens.

Ремонт и обслуживание на месте

Goltens работает со всеми основными моделями крупногабаритных, 2- и 4-тактных дизельных, газовых и двухтопливных двигателей. Выполнение плановых капитальных ремонтов и устранение неполадок, диагностика и восстановление поврежденных двигателей — это то, чем мы занимаемся каждый день.

Замена коленчатого вала

В случае, если коленчатый вал вышел из строя и не может быть восстановлен на месте, команды Goltens являются экспертами в быстрой и безопасной замене коленчатого вала. Восстановление после такого рода травм является для Голтенса обычным делом.

Услуги двигателя с электронным управлением

Обладая обширным опытом и передовыми технологиями испытаний, компания Goltens обеспечивает высококачественный капитальный ремонт электронных систем управления двигателями на борту судов и услуги стендовых испытаний насосов FIVA/HPS, чтобы минимизировать время простоя и продлить срок службы двигателя.

Измерение диаметра футеровки

С переходом на топливо с низким содержанием серы износ футеровки стал более серьезной проблемой для владельцев, чем когда-либо. С помощью инструмента Chris Marine LDM Голтенс может выполнить измерение гильз большого двухтактного двигателя за один день.

Мастерская по восстановлению и ремонту

Компания Goltens занимается восстановлением компонентов двигателей большого диаметра в механических мастерских на протяжении 8 десятилетий. Мастерская по ремонту и капитальному ремонту критических компонентов, связанных с двигателем, является специализацией компании Goltens.

Запасные части двигателя

Глобальная сеть Goltens, масштаб операций и основные отношения обеспечивают нам значительный доступ к дизельным, двухтопливным и газовым двигателям OEM и других производителей от сотен всемирно известных производителей.

Лазерное выравнивание и блокировка

Надлежащее выравнивание и установка колодок имеют решающее значение для сохранения надлежащего выравнивания ваших двигателей и генераторов. Станции Goltens по всему миру имеют большой опыт разработки решений для центровки и блокировки для клиентов во всех отраслях.

Управление двигателем

Предприятия компании Goltens по всему миру поддерживают сервисные и распределительные центры Woodward Governors и/или Heinzmann/Regulateurs Europa. Goltens предоставляет полный спектр продуктов и услуг для всех потребностей управления двигателем.

Электрика, автоматика и управление

Мастерские Goltens ремонтируют и ремонтируют широкий спектр систем автоматизации и управления, а наши средства калибровки доступны с использованием эталонных инструментов и процедур в соответствии с международными стандартами.

Ежегодно тысячи клиентов по всему миру и в различных отраслях доверяют компании Goltens поддержание работоспособности своих двигателей и восстановление их после непредвиденных поломок

Практические примеры

Практические примеры всех услуг по обслуживанию двигателей

Найдите контактное лицо в вашем регионе

Выберите регион ниже и найдите подходящего эксперта Goltens

Выберите регион

• Goltens Americas
• Goltens Asia
• Goltens Europe
• Goltens Green Technologies
• Goltens Middle East и Africa
• Goltens Worldwide
• . с Голтенсом?
  • Адрес электронной почты*
  • • Я ознакомился с политикой конфиденциальности и согласен периодически получать новости и новости от Goltens.




  Коллекция ремкомплектов

  Коллекция ремкомплектов

  ---

  NEW B2UV Turbo Repair Kit International Truck MaxxForce 11L 13L 15L 12007110028

  ТурбоТурбо

  Обычная цена $75.00

  NEW GTA45V Turbo Ремонтный комплект для грузовиков Detroit Diesel Series 60 12,7 14,0 л Двигатель

  ТурбоТурбо

  Обычная цена $65. 00

  НОВЫЙ комплект для ремонта Янмар 4ДЖХ-ТЭ Исузу 4ДЖБ1Т Шибаура Н844 КН139922

  ИХИ РХБ5 Турбо

  ИХИ

  Обычная цена 135,00 долларов США

  Распроданный

  НОВЫЙ Ремкомплект турбокомпрессора GT35

  ТурбоТурбо

  Обычная цена $65.00

  Новый ремонтный комплект TD04HL для Hyundai Kia 2L Theta Acura RDX K23A1 2. 3L 2300DO-VT.T

  ТурбоТурбо

  Обычная цена 48,00 долларов США

  НОВЫЙ Ремкомплект RHF55V VIFH VIGT GMC W-Series Isuzu NQR NPR NRR 5.2L 4HK1

  ТурбоТурбо

  Обычная цена $75.00

  NEW HE551VE HE561VE Turbo Ремкомплект для двигателя Cummins ISX 1

  ТурбоТурбо

  Обычная цена 115,00 долларов США

  Распроданный

  NEW HE561VE Turbo ремонтный комплект Volvo Freightliner Truck Cummins ISX Engine

  ТурбоТурбо

  Обычная цена 113,00 долларов США

  НОВЫЙ Ремкомплект Турбокомпрессора GT45

  ТурбоТурбо

  Обычная цена $71. 00

  НОВЫЙ Ремкомплект турбокомпрессора K27

  ТурбоТурбо

  Обычная цена $59.00

  НОВЫЙ ремонтный комплект OEM IHI для RHB3 RHF4 Isuzu Subaru Mercedes Opel Nissan CB139838

  ИХИ

  Обычная цена 113,00 долларов США

  NEW Holset HX35 HX40 Turbo ремонтный комплект MAN Volvo Truck Cummins QSB 6BT 3575169

  Холсет

  Обычная цена $75. 00

  НОВЫЙ OEM Holset h2E h2C Turbo ремонтный комплект Cummins 3.9L 4BT 5.9L 6BTA 4027309

  Холсет

  Обычная цена $79.00

  Распроданный

  НОВЫЙ ремонтный комплект BorgWarner K03 VW Golf Passat Audi A3 A6 A8 TT 1.8L 53037110000

  БоргУорнер

  Обычная цена 115,00 долларов США

  НОВЫЙ Ремкомплект Jeep Grand Cherokee Mercedes Sprinter 3. 0L OM642 777318-5002

  ТурбоТурбо

  Обычная цена $46.00

  НОВЫЙ Ремкомплект S200 Caterpillar 7.0L 3116 3126 John Deere 8.1L 6081H 318382

  ТурбоТурбо

  Обычная цена $65.00

  НОВАЯ тележка ОМ457ЛА КАТ К18 3196 3406Э 318396

  Мерседес комплекта для ремонта С400 С410 Турбо

  ТурбоТурбо

  Обычная цена $71.
