Переходная плита на луаз под двигатель ваз своими руками: Переходная плита на КПП ЛуАЗ и двигатель 1.6 D (18 фото)
Переходная плита на КПП ЛуАЗ и двигатель 1.6 D (18 фото)
Фото и описание изготовления переходной плиты на КПП ЛуАЗ и двигатель 1.6 D.
Всем привет, сегодня я хочу вам рассказать про переходную плиту для ЛуАЗа, а точнее описать процесс ее изготовления.
Покатавшись немного на ЛуАЗе, мне стало ясно, что родной двигатель не очень подходит для этой машинки- мощности очень не хватает. Если вперед из грязи можно выехать на понижающей передаче, то выехать задним ходом такой возможности нету.
Также мне очень не нравилась его прожорливость, и я решил поменять его на что-то более подходящее. Ставить двигатель ВАЗ мне не хотелось, хотя его цена и ремонт на много дешевле, чем дизельного, но надежность и тяга у него будет послабее. Все же я решил что буду брать дизель.
В скорее был куплен двигатель 1,6 TD (со всем навесным, включая насос гидроусилителя),
Начну с того что покупать плиту мне не хотелось в виду ее цены, я особо не узнавал сколько она стоит, но знаю что стоит она не малых денег, плюс ко всему я понимал что ее можно с достаточной точностью сделать самому так как имеется знакомый токарь (в наличии у него сверлильный и токарный 1К62, фрезерного или координатного– нету).
Решил сделать самодельную переходную плиту. Для этого была куплена вот такая пластина 500х500 мм. толщиной 20 мм. Собственно говоря с этой плиты и начался сам процесс изготовления.
Изначально фото пластины не делал, но вот такую мозаику можно сложить из всех пазлов, чтобы вернуть ее первоначальные габариты.
Для начала в плите, при помощи дрели и болгарки, было сделано центральное отверстие диаметром около 190 мм. для того чтобы плиту можно было закрепить в токарном станке на разжим для ее проточки.
Вот такой вот блинчик был высверлен, а затем вырезан из плиты
После этого к плите был приклеен (на солидол) шаблон из бумаги и производилась обрезка плиты по контуру болгаркой (для тех кто не пробовал резать толстый металл болгаркой скажу, что резать 20-ти миллиметровую плиту не самое простое занятие).
Когда плита была обрезана по контуру я отвез ее к токарю чтобы он ее проточил.
Вот такая плита поехала к токарю на проточку
Токарь справился со своей работой быстро и когда плита была поточена настал момент разметки и сверления отверстий под ЛУАЗовскую КПП.
Произвести разметку отверстий под КПП не составило никакого труда: Положил плиту на землю, проточкой к верху, затем на нее КПП (проще использовать колокол сцепления, но у меня такого не имеется поэтому использовал КПП), сориентировал как надо и керном диаметром 11мм. через отверстия в КПП разметил их.
Далее просверлил отверстия и нарезал в них резьбу м10 под шпильки.
Следующим этапом была разметка отверстий под двигатель и стартер– самая сложная процедура в изготовлении плиты. Для этого я использовал точно размеченный шаблон ( лист формата А2 на котором были начерчены координаты всех отверстий переходной плиты (кроме крепежных отверстий стартера– их проще разметить вставив стартер в плиту) на шаблоне были выбиты (острой трубкой диаметром 10мм.) крепежные отверстия КПП для того чтобы точно сориентировать шаблон на плите по уже просверленным в плите отверстиям под КПП. Шаблон был так же приклеен на солидол. После этого керном через шаблон размечал отверстия под двигатель и центр отверстия под стартер.
Далее были просверлены размеченные отверстия и сделаны потаи под головки болтов.
Для крепления плиты будут использованы болты под внутренний шестигранник головки которых были подточены с каждой стороны на 1,5 мм.
размеченное под стартер отверстие
Большая окружность служит ориентиром при сверлении и подгонке отверстия болгаркой
Отверстия лучше сверлить на сверлильном станке, чтобы обеспечить их перпендикулярность к плите.
После сверления отверстий получившиеся перегородки нужно перерезать чтобы извлечь “блинчик” из отверстия под стартер.
вот такими болтами будет прикручена плита к двигателю, сверху лежит подточенный болт, а внизу болт без изменений
Отверстие под стартер делается при помощи дрели и болгарки следующим образом– от центра отверстия чертятся две окружности, одна окружность диаметром равным посадочному диаметру стартера, а вторая диаметр стартера минус диаметр сверла (я взял сверло диаметром 8,5 мм.) которым нужно будет насверлить по кругу отверстия, затем на меньшей окружности размечаем керном отверстия через 8,5 мм.
вот таким образом.
После сверления перегородки между отверстиями были перерезаны резаком
Когда “блинчик” извлечен из плиты остается только подогнать отверстие под стартер при помощи болгарки с зачистным кружком немного меньшего диаметра чем посадочный диаметр стартера.
Подгонял сначала маленьким кружком, а затем кружком диаметром 81 мм.
Затем вставив стартер на его законное место разметить его крепежные отверстия, просверлить их и нарезать резьбу под крепежные шпильки или болты.
Вот такое получилось отверстие под стартер
После подгонки проверял качество зацепления зубьев стартера с маховиком
Примерка плиты к двигателю.
Так же были выточены вот пять вот таких шпилек для крепления плиты, но они не будут использованы, так как с ними плита Очень плотно садится в колокол что ее еле вынимаешь от туда, а вот тем у кого плита без центрурующего буртика я бы порекомендовал поставить такие шпильки– в отличие от родной шпильки у этой диаметр шейки равен 11-ти мм.
а не 9-ти, что обеспечивает более точное центрирование плиты, если она без буртика

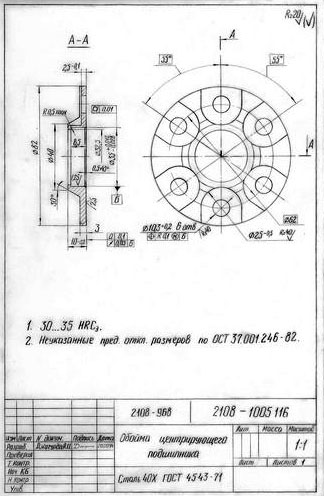

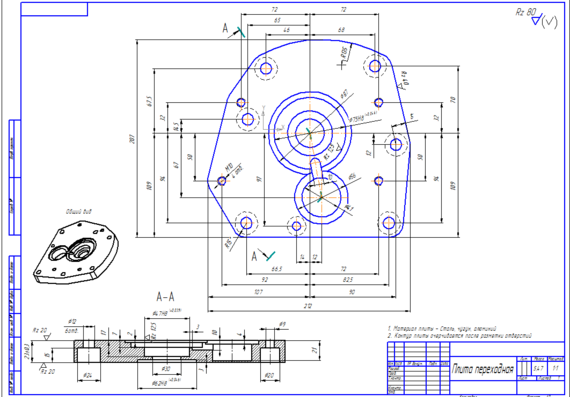

Вот чертеж по которому делалась плита, центральное отверстие немного иной формы, но это не самое главное.
Ну вот плита готова с минимальными затратами, а они составили сумму около 15$ – за такие деньги плиту точно не купишь.
Автор самоделки: Виктор Жушма. Беларусь.
Установка двигателя ВАЗ-1114 на ЛуАЗ (35 фото+описание)
Установка двигателя ВАЗ-1114 на ЛуАЗ (35 фото)
В этой статье показан процесс установки двигателя ВАЗ на автомобиль ЛуАЗ.
За основу проекта взята машина в нормальном состоянии. Машина полностью разобрана чтобы привести в состояние новой. Будут удалены элементы крепления родных сидений, перенесены шарниры капота, заменены замки дверей. Днище будет обработано антикоррозийкой.
В процессе работы будут внесены некоторые изменения перед покраской:
1. Доработана передняя часть под медный радиатор 2110
2.
Подготовка под блок предохранителей 2114
3. Все лишние отверстия замуровать
4. Подготовка для установки сидений форд фокус 2
5. Доработать заднюю часть под фаркоп типа Тойота
6. Доработка дверей под новые замки (ещё думаю какие) плюс небольшие изменения в усилении
7. Корпус печки
8. Площадка рулевого редуктора
Выжимной подшипник изготовлен на базе выжимного valeo от Шевроле Лачетти. На выходе первичного вала вместо сальника будет площадка для крепления выжимного, а ней расположиться сальник 24*40*7
Сердце моего нового ЛуАЗа двигатель ВАЗ-1114 он же 11183 объемом 1.6 литра 82 л.с. Маховик уже правильный 2181. Сцепление valeo. На двигателе планируется замена ролика ГРМ на автомат + ремень Gates и установка пластика от 21116.
Самая важная деталь всей системы охлаждения термостат. На фото слева гайка под датчик температуры для ЭБУ, справа выход на печку и на дроссельную заслонку.
Большой выход напрямую верхний патрубок радиатора. Малого круга как такового нет, циркулирует жидкость до открытия термостата только через дроссельную заслонку. Внутри картридж термостат с температурой открытия 86 гр.

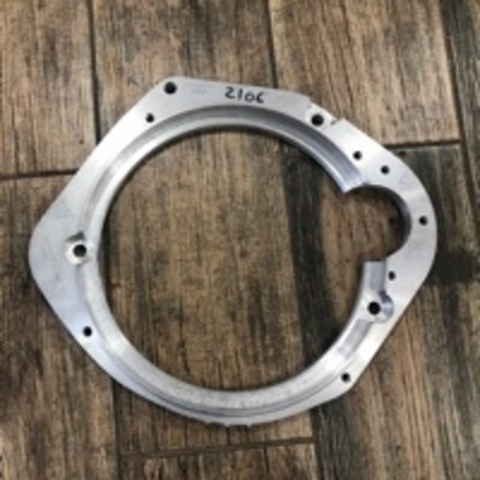

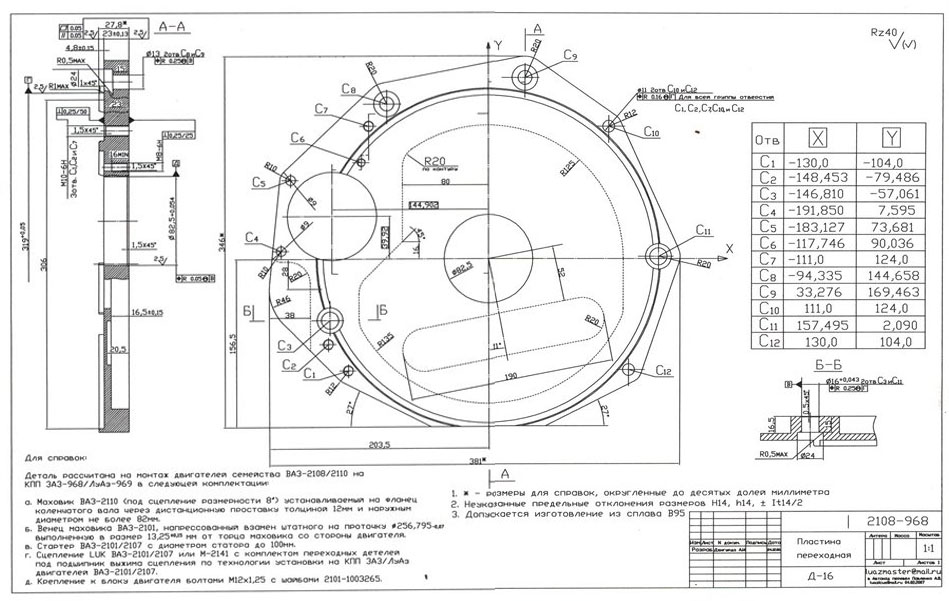

Переходная плита ВАЗ – ЛуАЗ
За основу для переходной плиты берём диск диаметром 400 мм и толщиной 20 мм. Далее изготавливается деталь (на фото) для дальнейшей доработки.
Плита уже под новый стартер и маховик 21810. Диаметр отверстия под стартер всего 66 мм. Центральное отверстие 80 мм используется для точной центровки при разметке отверстий крепления плиты к двигателю.
Крепление к КПП центрируется за счёт центрирующего пояска. После того как крепления готовы и все сходится (очень важно плита должна свободно устанавливаться на направляющие двигателя и коленвал) удаляем лишний металл. Плита готова толщина 16 мм. Шпильки к КПП родные двигателя ЗАЗ.
Впечатления как от новой машины.
Если честно хотелось залить полный бак и рвануть куда нибудь. Очень мягкое сцепление. Тяга двигателя такая, что на первой скорости сложно не сорваться в букс. Выбор резины правильный и теперь ездить комфортно.
Автор: Алексей Чирко. г. Тюмень.
