виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Виды и особенности конструкций
Изготовление прицепа своими руками
- Сборка рамы
- Обшивка каркаса
- Ходовая часть

Виды и особенности конструкций

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции.

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо. Особое внимание стоит обратить на следующие факторы:

Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства.

Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Уголок и трубу прямоугольного сечения.
Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
Для лонжеронов отличным выбором станет труба 60х30 мм.
Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

На самосвальном прицепном устройстве задний борт должен быть откидным.
Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.

Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Ходовая часть

Этот элемент конструкции может быть взят от старого транспортного средства, например, садовой тачки. Для его крепления необходима дополнительная труба. Ступицу можно напрессовать, а ее заднюю часть расточить и укрепить на оси. При этом крайне важно следить, чтобы не возникло перекосов.

Для монтажа колес лучшим вариантом являются штифты

. Они обеспечат довольно надежное и долговременное соединение. Чтобы усилить конструкции, можно использовать болтовые соединения. Заключительным этапом работ по изготовлению ходовой части станет крепление колпаков.

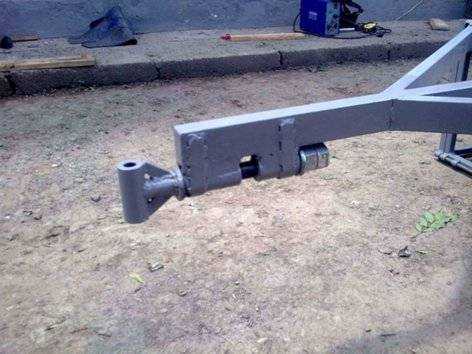

После создания прицепного устройства остается сделать сцепку. Это отдельный элемент, являющийся при этом весьма ответственным. Наиболее простым способом соединения мотоблока с прицепом является узел «труба в трубе». К одному концу предварительно согнутой трубы в вертикальном положении крепится короткий отрезок трубы.

На противоположном конце основного элемента (изогнутой трубы) приваривается второй отрезок, и на нем необходимо закрепить шкворень, который и будет выполнять роль соединительного элемента. Это надежная конструкция проста в изготовлении и отличается высокой надежностью.

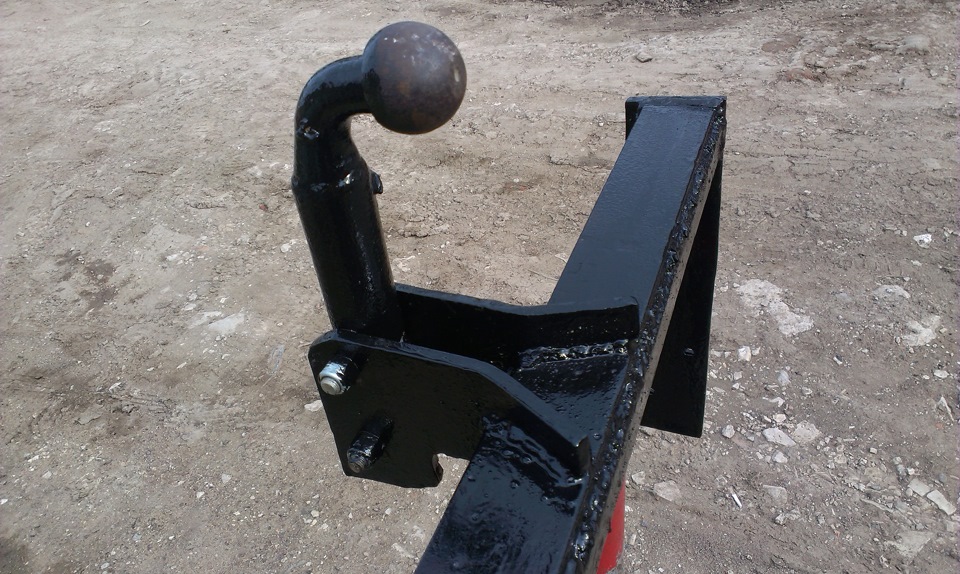

Самодельный фаркоп – можно и самостоятельно изготовить фаркоп? ➤ Mnogofarkopov.ru

Все автолюбители от мала до велика, знают, что за устройство фаркоп и для чего оно предназначено. Для тех кто не знает, можно сказать, что это всего-навсего крюк, но, несмотря на это, он представляет большое значение для автомобиля. Итак, это замечательное устройство предназначено для крепления легкового прицепа, который вы можете использовать по своему усмотрению. Конструкция фаркопа выполняет защитную функцию, позволяя обеспечить сохранность вашего бампера при столкновениях сзади.

Если ваш автомобиль не оборудован фаркопом, а он вам так необходим — это не проблема. Фаркоп можно купить в магазине, ну или же соорудить своими умелыми руками. Наверное, вы сразу зададитесь вопросом: будет ли самодельный фаркоп таким же надежным и безопасным, как и купленный?. На этот вопрос невозможно дать однозначный ответ. Исходя из статистики, 80% автомобилистов ремонтируют свои автомобили в автомастерских. Вот и ответ. Если вы не смыслите в слесарном деле, да и в механике, то у меня для вас есть ответ — НЕТ. Для вашей собственной безопасности лучше всего взять деньги и пойти в магазин за новым фаркопом. Но если же вы решитесь на подвиг и захотите соорудить фаркоп сами, помните, что это не так-то просто, вы потратите достаточно времени и усилий. Положительный момент – это сэкономит ваши деньги.

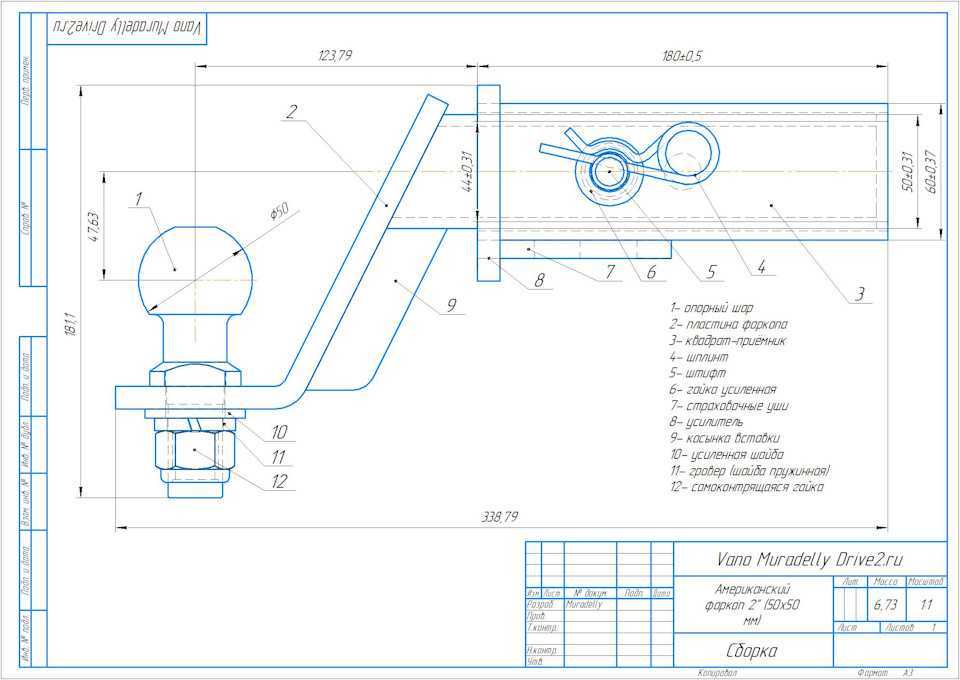

Как сделать фаркоп своими руками?

Изначально определимся, что нам понадобится для создания самодельного фаркопа:

Профильная труба (размер взависимости от габаритов)
Листовая сталь (толщиной не менее 8 мм)
Металлический шарик (можно найти на рынке, ну если у вас есть знакомый токарь, выточить его не составит большого труда либо заменить шаровым наконечником от автомобиля МАЗ)
Сварочный аппарат
Болгарка
Возможно, понадобиться дрель

Снять бампер, что бы обеспечить доступ к нижней части машины. Пластины прикручиваются болтами (диаметром не менее 12 мм) по 2 шт. с каждой стороны. Затем измеряется расстояние между пластинами и отрезается такой же длинны профильная труба, на которой снимается фаска для сварного шва. На трубе размечается середина, где будет крепиться (с помощью болтов либо сварки), под прямым углом отвод с шаровым наконечником. Далее производится грунтовка всей конструкции. Для безопасности на конструкции фаркопа должно быть установлено устройство, предотвращающее самопроизвольного отсоединения прицепа от автомобиля во время движения. Питание на прицеп можно провести от жгута запитки задних фонарей. Для запитки делается отдельный жгут из 7 проводов расцветки соответствующей стандарту. Соединение можно производить, снимая изоляцию с соответствующих проводов, подсоединяя их, а после изолируя, с помощью изоленты. Можно использовать разъемы быстрого подключения (использование изоленты не требуется). И вот результат – ваш самодельный фаркоп готов, нужно только произвести монтаж с кузовом.

На сколько крепким будет ваш фаркоп, зависит только от вашего мастерства. Если вы не уверены в своих силах, лучше всего для вас будет приобрести его в магазине. Да конечно, вы однозначно потратитесь, но в свою очередь приобретете надежный, качественный, может быть даже фирменный фаркоп, тем самым обезопасив себя от своей же халатности. Почему спросите вы? Небольшой просчет геометрии конструкции, плохая сварка, крепление, плохой материал и вы создадите опасность не только для себя, но и для других участников дорожного движения. Итак, подведем итоги – “осведомлен – значит предупрежден”. Поэтому решать вам: фаркоп своими руками и деньги или надежный покупной фаркоп и безопасность.

8 простых шагов — инструкция по установке сцепного устройства прицепа

Глава 6

Пошаговое руководство по установке сцепного устройства

Установка сцепного устройства прицепа — относительно простая автомобильная работа. Типичная установка прицепного устройства может включать в себя некоторые из следующих шагов: снятие запасного колеса, опускание выхлопной трубы, снятие существующего оборудования автомобиля, поднятие сцепного устройства в нужное положение и затяжка оборудования сцепного устройства до нужных значений.

В этом руководстве мы шаг за шагом рассмотрим, как установить сцепку. Мы также ответим на вопросы о стоимости, сроках, гарантии и предложим несколько профессиональных советов. Сцепки CURT особенно просты в установке, потому что большинство из них не требуют сверления и требуют лишь нескольких простых инструментов. Если вы предпочитаете отдать свой автомобиль на профессиональную установку, CURT также имеет полную сеть дилеров и установщиков.

8 шагов установки

Пример видео по установке сцепного устройства

Совет по буксировке!

Перед покупкой сцепки найдите в Интернете инструкцию по установке или видео по установке сцепки, которую вы рассматриваете, а затем решите, сможете ли вы справиться с ней самостоятельно или вам потребуется обратиться к профессиональному установщику. .

Могу ли я сам установить сцепку?

Да, вы можете установить тягово-сцепное устройство самостоятельно, если у вас есть необходимые инструменты для работы. Установка сцепного устройства своими руками — отличный способ сэкономить на установке сцепного устройства прицепа.

Индивидуальные сцепки CURT спроектированы таким образом, чтобы сделать установку максимально простой и минимально инвазивной. Большинство сцепных устройств CURT можно установить с помощью обычных ручных инструментов прямо в собственном гараже.

6 профессиональных советов по установке сцепного устройства

Как установить сцепное устройство для прицепа за 8 шагов

Шаг 1. Прочтите инструкции

Первый шаг к установке приемника сцепного устройства для прицепа — прочитать инструкции. Ознакомление с этапами установки придаст вам уверенности в своей работе и поможет определить, справитесь ли вы с этой задачей.

Инструкции по установке каждого сцепного устройства можно найти с помощью средства поиска установочных листов CURT или на странице с номером. Мы также рекомендуем просмотреть нашу видеотеку по установке на YouTube.

Шаг 2: Соберите инструменты

Прежде чем начать, отложите в сторону инструменты, необходимые для установки прицепного устройства. Они могут различаться в зависимости от вашей конкретной сцепки, но в целом для установки сцепки требуются только некоторые основные инструменты, которые можно найти в ящике для инструментов среднего мастера.

Ниже перечислены некоторые инструменты, используемые при установке сцепного устройства для прицепа:

Инструменты, используемые для установки сцепного устройства:

Скачать список инструментов

Магазинное освещение
Набор головок
Трещотка
Удлинитель храповика
Поворотная муфта
Рабочие перчатки
Защитные очки
Динамометрический ключ
Домкрат и стойки
Монтировка
Рулетка
Биты Torx
Инструмент для обрезки
Отвертка
Ручка для рисования
Прямошлифовальный станок
Твердосплавные сверла
Смазочно-охлаждающая жидкость
Набор накидных ключей
Электродрель
Вращающийся режущий инструмент
Проникающая смазка
Проволочная щетка с крысиным хвостом
Малярная лента
Универсальный нож
Ножницы по металлу

Шаг 3.

Установите клинья под колеса и поддомкратьте автомобиль

Затем вам нужно установить противооткатные клинья на передние колеса. Вам также может понадобиться поднять автомобиль домкратом, в зависимости от вашего конкретного сцепного устройства и рабочего места.

Подъем автомобиля не требуется для большинства установок сцепного устройства, даже для установки автомобильного сцепного устройства, но это обеспечивает дополнительное пространство под автомобилем для работы. Убедитесь, что аварийный тормоз активирован, что ваш автомобиль находится на безопасной высоте, и что вы используете домкраты, чтобы убедиться, что автомобиль должным образом стабилизирован.

Шаг 4: Установка рабочего освещения

Дополнительный свет всегда помогает при работе под автомобилем, а также при обращении к инструкциям по установке во время установки. Расположите свет так, чтобы он освещал ваше рабочее пространство, не мешая вашей работе.

В это время вы можете ознакомиться с различными болтами, отверстиями и другими компонентами, к которым вы будете иметь доступ во время установки.

Шаг 5: При необходимости снимите запасное колесо

При установке некоторых сцепных устройств заднее запасное колесо, хранящееся под автомобилем, будет мешать вам при установке сцепного устройства. Если указано в инструкции, снимите его и отложите в сторону.

Это также может быть время, чтобы понизить выхлоп. Небольшое количество сцепок для прицепов CURT требует опускания выхлопной трубы и части выхлопной системы во время установки.

Шаг 6: Снимите болты, заглушки и другие детали, как указано

При установке некоторых сцепных устройств необходимо снять определенные болты и резиновые заглушки, чтобы освободить место для установки рамы сцепного устройства. Другие требуют удаления или обрезки небольших панелей или теплозащитного экрана. Третьи могут потребовать сверления рамы.

При установке некоторых сцепок существующие крепежные детали автомобиля могут использоваться для закрепления сцепки болтами. В любом случае для вашей конкретной сцепки все необходимое оборудование будет включено для полной установки.

Шаг 7. Установите сцепное устройство и прикрепите крепежные детали

Подготовив автомобиль и крепежные детали, вы можете установить сцепное устройство на место. На этом этапе вам может понадобиться помощь, так как сцепные устройства прицепа могут весить до 50 фунтов. или больше. Это особенно важно при установке сцепного устройства для грузовых автомобилей, поскольку сцепные устройства для грузовых автомобилей имеют тенденцию быть более тяжелыми.

Что касается фурнитуры, обычно достаточно затянуть гайки и болты, чтобы удерживать сцепку на месте. После того, как все болты сцепки прицепа прикреплены и затянуты вручную, можно переходить к затяжке.

Шаг 8: Полностью затяните болты

Когда все болты тягово-сцепного устройства установлены на место, затяните их с усилием, указанным в инструкции по установке. Требуемый крутящий момент зависит от размера болтов. Для некоторых сцепок требуется всего около 100 фут-фунтов крутящего момента, в то время как для других требуется 150 фут-фунтов и более. Убедитесь, что у вас есть подходящий инструмент, чтобы безопасно затянуть сцепку на место.

Буксирный наконечник!

Если при установке тягово-сцепного устройства вам необходимо вставить болты через полую раму, и вы случайно потеряете болт внутри, вытащить его может быть чрезвычайно утомительно. Тем не менее, это МОЖЕТ быть сделано. Вставьте телескопический магнит через отверстие и заманивайте болт в отверстие, пока не сможете его вытащить.

Установка сцепки для прицепа рядом со мной

Если вы предпочитаете профессиональный подход и ищете, где установить сцепку для прицепа, на странице CURT «Где купить» представлен полный список местных дилеров и установщиков. Просто введите свой адрес.

Вы можете просматривать установщиков по расстоянию и уровню обслуживания, просматривать их адреса и номера телефонов, перемещаться по живой карте и прокладывать маршруты с любого адреса.

6 Профессиональные советы по установке сцепного устройства

#1 Очистка приварных гаек

Нижняя часть автомобиля подвергается воздействию различных внешних факторов, что со временем вызывает коррозию. В некоторых установках сцепки для крепления сцепки используются уже существующие на автомобиле сварные гайки. Если на этих приварных гайках есть ржавчина, будет невозможно правильно закрутить болты сцепки прицепа.

Перед началом установки обратите внимание на состояние приварных гаек. При незначительной ржавчине и отложениях используйте проникающую смазку и проволочную щетку для очистки резьбы.

Для более сильной ржавчины используйте метчик для резьбы, чтобы убедиться, что резьба чистая. Метчик должен быть перпендикулярен приварной гайке, чтобы не сорвать резьбу.

#2 Протяжка болтов через раму

Для установки приемника сцепного устройства может потребоваться продевание крепежных элементов через отверстия в раме автомобиля (при необходимости рыболовная проволока будет включена в комплект сцепки CURT). Для этого пропустите свернутый конец рыболовной проволоки через монтажное отверстие и вытащите его из отверстия для доступа. Установите прокладку на спиральный конец, а затем навинтите болт на спираль.

Затем протяните другой конец рыболовной проволоки через монтажное отверстие так, чтобы шпилька болта прошла через прокладку и вышла из монтажного отверстия.

Наконец, поднимите узел сцепного устройства прицепа на место, если он еще не установлен, пропустив трос через правильное монтажное отверстие на сцепном устройстве. Аккуратно снимите рыболовную проволоку с болта и наденьте соответствующую гайку.

#3 Болты для обратной проволочной проволки

Чтобы перевернуть сцепное устройство проволочной проволоки на раму автомобиля, начните с навинчивания болта на скрученный конец проволоки. Затем вставьте болт в монтажное отверстие головкой вперед (возможно, сначала потребуется увеличить отверстие с помощью шлифовальной машины).

Затем пропустите провод через прокладку и вставьте прокладку вверх в монтажное отверстие. Затем потяните провод вниз, позволяя шпильке болта пройти через прокладку и выйти из монтажного отверстия. Проставка должна удерживать головку болта внутри рамы.

Наконец, установите сцепку и пропустите трос через соответствующее монтажное отверстие на сцепке. Затем осторожно снимите проволоку с болта и наденьте гайку.

#4 Временное опускание выхлопной трубы

Для обеспечения плотного прилегания к автомобилю при установке некоторых сцепок требуется временное опускание выхлопной системы автомобиля.

Чтобы опустить выхлоп, обычно все, что вам нужно сделать, это отсоединить резиновые изоляторы от стержней подвески выхлопа. Начните с поддержки выхлопной трубы и выхлопной системы проволочными стяжками или веревкой в точках подвески. Не забудьте оставить несколько дюймов слабины, чтобы выхлоп можно было опустить.

Затем смочите точки соединения мыльным раствором или смазкой. Затем осторожно вставьте монтировку между резиновыми изоляторами и подвесными упорами.

#5 Сверление в раме

Хотя для сцепок CURT это редкость, для некоторых установок может потребоваться сверление отверстий в раме, особенно если для крепления сцепки недостаточно существующих монтажных отверстий.

Начните с отметки мест сверления маркером, используя сцепку в качестве ориентира. Затем просверлите небольшое пилотное отверстие. Рекомендуются кобальтовые сверла и смазка для резки.

Постепенно увеличивайте размер отверстия, используя сверла все большего и большего размера, пока не будет достигнут правильный размер болта. Вы также можете использовать ступенчатое сверло для этого процесса.

При установке некоторых сцепок может потребоваться увеличение отверстия для установки проставки. Для этого рекомендуется использовать шлифовальную машину.

#6 Обрезка передней панели автомобиля

Для установки тягово-сцепного устройства может потребоваться обрезать или обрезать пластиковые панели передней панели автомобиля, чтобы освободить место для приемной трубы.

Для начала отметьте области, которые нужно обрезать, с помощью малярной ленты. Затем с помощью универсального ножа, вращающегося отрезного инструмента или авиационных ножниц отрежьте отмеченные области.

Не забывайте идти медленно! При использовании универсального ножа мы рекомендуем надрезать линию реза, а затем сделать несколько проходов, чтобы обеспечить чистый срез.

Часто задаваемые вопросы

Сколько стоит установка сцепки?

Профессиональная установка сцепного устройства может стоить от 50 до более 250 долларов США, в зависимости от оплаты труда в автомобильной мастерской и сложности установки. Некоторые установки сцепки требуют больше усилий, чем другие, что увеличивает стоимость по мере того, как требуется больше времени.

Сколько времени занимает установка сцепки?

Установка сцепного устройства может занять от 30 минут до нескольких часов и более, в зависимости от уровня квалификации установщика, используемых инструментов, состояния автомобиля и т. д. Чтобы получить полезные рекомендации, ознакомьтесь с инструкциями по установке для вашего конкретного сцепного устройства.

Приводит ли установка тягово-сцепного устройства к аннулированию моей гарантии?

Установка тягово-сцепного устройства не аннулирует гарантию на автомобиль. Закон Магнусона-Мосса о гарантии, принятый Конгрессом в 1975 году, гарантирует, что потребители могут устанавливать запасные части, не опасаясь аннулирования гарантии. Одно условие – установка должна быть выполнена правильно. Неправильная установка не распространяется (например, отверстия для болтов просверлены слишком близко друг к другу, используется другое оборудование и т. д.).

Узнайте больше на веб-сайте Федеральной торговой комиссии.

Как прикрепить тягово-сцепное устройство?

Чтобы прикрепить сцепное устройство к автомобилю, попросите друга помочь вам поднять сцепное устройство в нужное положение. Если у вас нет помощника, вы можете подвесить сцепку к раме автомобиля, используя отрезок проволоки или веревки. Подвесив сцепку, начните вкручивать крепежные болты, пока сцепка не сможет оставаться на месте без посторонней помощи. Затем затяните болты до нужного значения.

Буксировка 101 Содержание

Ищете больше?

Узнайте больше полезных советов и руководств в блоге Lippert — это место, где вы найдете все, что связано с автодомами, буксировкой, катанием на лодках и не только!

Как установить прицепное устройство на свой автомобиль или грузовик

Как установить прицепное устройство на свой автомобиль или грузовик | Move.org перейти к основному содержанию Искать:

21 декабря 2022 г.

Чтение через 7 мин.

Краткий обзор

Если вам нужно тягово-сцепное устройство для вашего автомобиля или арендованного грузовика, установка довольно распространена (и относительно проста). Это может быть сложно на некоторых автомобилях и с некоторыми типами сцепки, но для большинства простых установок требуются только основные инструменты, поэтому вам не придется тратиться на новый набор инструментов только для этого проекта.

Мы разобрали весь процесс установки прицепного устройства, чтобы вы могли сэкономить немного денег (и освоить новый навык, чтобы похвастаться перед друзьями):

Знай свои числа
Подготовьте свое рабочее место
Подготовьте автомобиль к установке
Прикрепить сцепку
Затянуть болты
Перепроверьте свою работу

Если установка своими руками кажется слишком сложной, не бойтесь вызвать профессионального установщика! Ваш механик, продавец автомобилей или сотрудники автомагазина могут помочь (и мы не будем осуждать).

6 шагов к установке прицепного устройства своими руками

Теоретически установка прицепного устройства довольно проста, но в зависимости от вашего автомобиля и типа прицепного устройства на практике этот процесс может оказаться немного сложным.

Вот шесть основных шагов установки стандартного прицепного устройства.

Наконечник Pro

Прежде чем купить прицепное устройство, прочтите общие инструкции по установке (например, это руководство) или посмотрите онлайн-видео по установке. Это поможет вам определить, сможете ли вы справиться с этим самостоятельно.

1. Знайте свои числа

Перво-наперво: чтобы правильно выбрать сцепное устройство для прицепа, нужно знать, сколько может буксировать ваш автомобиль. Последнее, что вы хотели бы сделать, это сверлить тягово-сцепное устройство, предназначенное для большегрузного грузовика, на свой хэтчбек.

Обычно мощность буксировки указана в руководстве по эксплуатации автомобиля. Вы также можете выполнить хороший поиск в Google или позвонить в свой автосалон (у них должна быть эта информация под рукой).

Тяговое усилие помогает выбрать правильное сцепное устройство, но также говорит о том, сколько вещей можно прицепить к этому сцепному устройству. После того, как вы вычислили максимальное количество груза, которое может буксировать ваш автомобиль, и нашли тягово-сцепное устройство, вычтите вес самого тягово-сцепного устройства.

Например: если предел буксировки вашего автомобиля составляет 8 000 фунтов, а ваше тягово-сцепное устройство весит 150 фунтов, вы сможете буксировать прицеп и груз только на 7 850 фунтов. Поэтому, если вы перевозите движущийся прицеп, заполненный всем, что у вас есть, вы должны убедиться, что весь вес не превышает грузоподъемность вашего автомобиля.

Хорошее эмпирическое правило: никогда не превышайте лимит буксировки! Если вы хотите узнать все о возможностях буксировки, чтобы вы могли самостоятельно посчитать, у CURT Manufacturing есть удобное руководство.

Типы тягово-сцепных устройств

Типичные тягово-сцепные устройства делятся на пять различных классов (метко названных от класса I до класса V) в зависимости от тяговой способности. Выбранный вами класс сцепки будет зависеть от того, буксируете ли вы снегоочиститель или движущийся прицеп, заполненный мебелью для спальни.

Существует также множество других типов сцепок для тяжелых условий эксплуатации для различных транспортных средств и областей применения. Вот 411.

Типы прицепных устройств

Тип прицепного устройства	Изображение	22 039002 Совместимые автомобили 0002 Основное использование	Средний максимальный вес
Бампер сцепка		Некоторые внедорожники и минивэны, большинство грузовиков	Крепление для велосипедов, багажник, шаровое крепление, совместимые с прицепами	~6000 фунтов.
Фронтальная сцепка		Грузовые автомобили и внедорожники, некоторые автомобили	Прицепы, снегоочистители	~9000 фунтов.
Сцепка заднего ресивера		Большинство легковых и грузовых автомобилей	Легкие прицепы	20 000 фунтов.
Сцепка для распределения веса		Большинство легковых и грузовых автомобилей (требуется приемник сцепного устройства)	Прицепы большой грузоподъемности, кемперы	15 000 фунтов.
Сцепка 5-го колеса		Пикапы	Тяжелые тягачи и прицепы	30 000 фунтов.
Сцепка «гусиная шея»		Пикапы	Тяжелые тракторы и прицепы для сельскохозяйственного использования	30 000 фунтов.
Тяговая сцепка		Большегрузные автомобили	Строительство, сельское хозяйство и военное использование	60 000 фунтов.

*Изображения получены из Home Depot

К вашему сведению: большинство большегрузных автомобилей поставляются с уже прикрепленным задним ресивером. Однако в зависимости от того, что вы буксируете, вам может потребоваться установить другой тип.

2. Подготовьте свое рабочее место

Прежде чем приступить к работе со своим тягово-сцепным устройством, убедитесь, что у вас есть необходимое оборудование. Это будет зависеть от автомобиля и типа прицепного устройства, с которым вы работаете. Обратитесь к руководству по эксплуатации вашего прицепного устройства, чтобы выяснить, что вам нужно для установки.

Основные средства, которые необходимо иметь под рукой для большинства установок:

Щетка для проволочных труб
Смазка
С-образный зажим
Динамометрический ключ
Противооткатные колодки
Штифт и зажим
Электродрель (если в вашем автомобиле еще нет отверстий)

Если вы достаете свое новое прицепное устройство прямо из коробки, вы, скорее всего, найдете шайбы, болты и инструкции внутри самого прицепного устройства. Выньте эти детали из упаковки и держите их в пределах досягаемости.

Наша рекомендация

Не помешает надеть рабочие перчатки во время установки прицепного устройства — они сведут к минимуму любые возможные порезы и царапины, а также сохранят ваши руки в чистоте.

Убедитесь, что у вас хорошее освещение. Если вы устанавливаете прицепное устройство в гараже или в месте с тусклым освещением. Включите дополнительное освещение или попросите кого-нибудь посветить вам фонариком.

Убедитесь, что у вас есть руководство по эксплуатации. Это ваш друг — доверяйте ему, используйте его и держите его рядом. Затем соберите всю сцепку (если она еще не собрана) в соответствии с инструкциями производителя.

Совет по защите спины: если ваше прицепное устройство весит более 50 фунтов, не рискуйте и позовите друга, чтобы помочь вам поднять его. (И даже если он легче, мы все равно рекомендуем, чтобы рядом был помощник.)

Деловые хитрости

Если вы заказываете тягово-сцепное устройство, которое поставляется в коробке, вы можете разобрать коробку и положить на нее во время работы. под вашу машину. (Потому что кому захочется лежать на земле?)

3. Подготовьте свой автомобиль

Перед тем, как просто вставить сцепку на место, убедитесь, что ваш автомобиль закреплен, чист и свободен от каких-либо препятствия для установки. Вот несколько шагов, которые нужно сделать:

Включите стояночный тормоз: это первая защита от скатывания.
Заблокируйте колеса: прочно установите два клина в центр обеих задних шин на случай, если автомобиль случайно перекатится. Для душевного спокойствия не стесняйтесь ставить колодки и с другой стороны шин.
Снимите запасное колесо: В зависимости от того, где находится запасное колесо вашего автомобиля, оно может вам мешать.
Поднимите машину: этот шаг не обязателен, но это может дать вам больше рабочего пространства.
Удалите все заглушки или болты из вашего автомобиля: некоторые сцепные устройства требуют удаления определенных частей и частей, чтобы освободить место для фактического тягово-сцепного устройства. Вы можете проверить свои инструкции, чтобы увидеть, необходим ли этот шаг.
Тщательно очистите: используйте проволочную щетку и смазку для очистки отверстий в автомобиле, за которые будет цепляться сцепка. (Не срезайте углы, используя старую зубную щетку — она тоже не справляется со своей задачей!)
Отверстия: Если в вашем автомобиле или грузовике нет предварительно просверленных отверстий для установки крепления сцепного устройства, вам, вероятно, потребуется просверлить их в раме вашего автомобиля. (Некоторые сцепные устройства, такие как сцепное устройство CURT, не требуют установки сверла.)

Внимание!

Если вы сверлите отверстия, убедитесь, что вы не прорезаете их более чем на 1/16 дюйма шире или толще, чем болты, с которыми вы работаете, иначе они не останутся на месте.

4. Прикрепите сцепку

Теперь ваш автомобиль готов к главному событию: к установке сцепки. Вот как это сделать:

Поднимите сцепку в нужное положение: если рядом есть друг, который может помочь, именно тогда вы захотите, чтобы он помог.
Прикрепите сцепку к раме вашего автомобиля: используйте С-образные зажимы, чтобы зафиксировать ее на месте.
Затяните болты: руками затяните их настолько, чтобы ваша сцепка оставалась на месте, но пока не беспокойтесь о том, чтобы затянуть их (мы вернемся к этому позже). Другую сторону также затяните вручную.

КОНТРОЛЬНЫЙ ПУНКТ: Есть ли у вашего прицепа шаровая опора и шаровая опора? Если нет, вот инструкция по быстрой установке.

Как установить шаровое крепление

Если вы думаете, что установка прицепного устройства была простой, вам повезло: установить шаровое крепление еще проще (и занимает около пяти минут). Вот шаги, которые необходимо выполнить:

Вставьте хвостовик шаровой опоры (тяжелая квадратная часть) в приемную трубу, которую вы только что установили на свой автомобиль.
Регулируйте до тех пор, пока отверстия на хвостовике и приемной трубке не совпадут.
Закрепите крепление с помощью замка сцепки или штифта и зажима (вещь, похожая на гигантскую заколку-невидимку).

Вуаля! Готово. Обязательно покачивайте шаровое крепление вперед и назад, чтобы проверить, насколько прочно они установлены.

Если ваша шаровая опора громко гремит во время вождения, вы можете купить комплекты защиты от дребезжания для определенных типов креплений в Интернете через Amazon или в таких местах, как Home Depot, O’Reilly или в ближайшей автомастерской.

Как установить прицепную шаровую опору

Если шаровая опора не поставляется с прицепной шаровой опорой, ее необходимо добавить. Иначе вы ничего не сможете буксировать! Мячи для прицепов бывают разной ширины и конфигурации, поэтому убедитесь, что вы покупаете правильный размер для того, что вы буксируете.

К счастью, как и установка шаровой опоры, это довольно простой процесс:

Снимите гайку и шайбу с хвостовика, над которым вы работали, с помощью гаечного ключа. Как только он станет свободнее, вы сможете использовать пальцы.
Вставьте хвостовик в отверстие шаровой опоры.
Замените шайбу и гайку и затяните их пальцами.
Если вы больше не можете затягивать шар прицепа пальцами, завершите работу с помощью динамометрического ключа.

Знаете ли вы?

Если ваше шаровое крепление не подходит к отверстию трубки ресивера, вы можете приобрести адаптер трубки ресивера. Они позволяют вашему приемнику сцепки работать с различными хвостовиками. Купить их можно онлайн или в любом магазине автозапчастей.

5. Затяните болты

После того, как ваше сцепное устройство будет прикреплено, пальцами затяните болты до упора. Когда у вас есть все болты на месте, используйте динамометрический ключ, чтобы затянуть их до значений, указанных в руководстве по эксплуатации вашего тягово-сцепного устройства.

Наконец, подсоедините электропроводку к стоп-сигналам и указателям поворота.

Чтобы законно буксировать прицеп, стоп-сигналы и указатели поворота вашего автомобиля должны быть подключены к тягово-сцепному устройству через жгут проводов прицепа. Жгут проводов прицепа — это провод, идущий от задней части автомобиля к прицепу.

Многие грузовики и внедорожники поставляются с предустановленной проводкой для тягово-сцепного устройства и прицепа, но если у вас ее нет, вам нужно будет купить и установить жгут проводов для прицепа.

Здесь мы не будем углубляться в проводку, но вы можете найти обучающие видео на YouTube или проконсультироваться со специалистом.

Работаете со страховочными цепями?

Всегда пересекайте цепи безопасности! Цепи зацепляют дышло прицепа (то, что соединяет тягово-сцепное устройство с прицепом) в случае его ослабления и падения.

6. Перепроверьте свою работу

Проверьте надежность тягово-сцепного устройства, встряхивая, покачивая и дергая его, а также проверьте тормоза и указатели поворота, чтобы убедиться в исправности проводки!

Безопасность превыше всего — ничего не буксируйте, если не уверены, что сцепка установлена правильно. А если вам нужна уверенность, пусть любой профессиональный установщик сцепки проверит вашу работу.

Приведет ли установка сцепки к аннулированию гарантии?

Нет! Вы в ясности. Благодаря Закону о гарантии Магнусона-Мосса вы можете вносить изменения в свою поездку и по-прежнему иметь первоначальную гарантию (при условии, что вы не повредите свой автомобиль в процессе).

Рекомендуемые ресурсы

Где найти лучших специалистов по установке сцепного устройства
Транспортные компании, предлагающие аренду прицепов

Люди тоже спрашивали. . .

Какой размер трейлера вам нужен для вашего переезда?
Лучшие компании по аренде грузовых автомобилей
