Делаем самодельные зарядные устройства для автомобильных аккумуляторов

Самодельные зарядные устройства для аккумуляторов обычно имеют очень простую конструкцию, а дополнительно к тому и повышенную надежность как раз ввиду простоты схемы. Еще один плюс от изготовления зарядки своими руками – относительная дешевизна комплектующих и как результат – невысокая себестоимость прибора.

Почему сборная конструкция лучше покупного

Основная задача подобной техники – поддерживать на требуемом уровне заряд аккумуляторной батареи автомобиля в случае необходимости. Если разрядка АКБ произошла рядом с домом, где есть нужное устройство, то проблем не возникнет. В противном случае, когда нет подходящей техники для питания аккумулятор, и средств тоже недостаточно, можно собрать прибор своими руками.

Необходимость использования вспомогательных средств для подпитки АКБ автомобиля обусловлена в первую очередь низкими температурами в холодное время года, когда наполовину разряженная аккумуляторная батарея представляет собой главную, а иногда и вовсе не разрешимую проблему, если только вовремя не подзарядить АКБ. Тогда самодельные зарядные устройства для питания автомобильных аккумуляторов станут спасением для пользователей, которые не планируют вкладываться в такую технику, по крайней мере, в данный момент.

Принцип действия

До определенного уровня АКБ авто может получать питание от самого транспортного средства, а если точнее, от электрогенератора. После этого узла обычно устанавливается реле, ответственное за установку напряжения не более 14,1В. Чтобы аккумуляторная батарея зарядилась до предела, необходимо более высокое значение данного параметра – 14,4В. Соответственно, для реализации такой задачи как раз и применяются АКБ.

Основные узлы данного устройства – трансформатор и выпрямитель. В результате на выход подается постоянный ток с напряжением определенной величины (14,4В). Но почему наблюдается разбег с напряжением самой батареи – 12В? Это делается с целью обеспечения возможности зарядить АКБ, разряженной до уровня, когда значение данного параметра аккумулятора приравнивалось 12В. Если зарядка будет характеризоваться таким же по значению параметром, то в результате питание АКБ станет сложно выполнимой задачей.

Но здесь есть нюанс: небольшое превышение уровня напряжения аккумуляторной батареи не является критичным, тогда как существенно завышенная величина этого параметра очень плохо скажется в дальнейшем на работоспособности АКБ. Принцип функционирования, которым отличается любое, даже самое простое зарядное устройство для питания автомобильного аккумулятора, заключается в повышении уровня сопротивления, что приведет к снижению зарядного тока.

Соответственно, чем больше значение напряжения (стремится к 12В), тем меньше ток. Для нормальной работы АКБ желательно устанавливать определенную величину тока заряда (порядка 10% от емкости). В спешке велик соблазн изменить значение этого параметра на большее, однако, это чревато негативными последствиями для самой аккумуляторной батареи.

Что потребуется для изготовления АКБ?

Основные элементы простой конструкции: диод и обогреватель. Если правильно (последовательно) подключить их к АКБ, можно добиться желаемого – аккумуляторная батарея будет заряжена через 10 часов. Но любителям экономить электроэнергию такое решение может не подойти, потому как расход в этом случае составит порядка 10 кВт. Работа полученного устройства характеризуется невысоким КПД.

Основные элементы простой конструкции

Но для создания подходящей модификации придется несколько видоизменить отдельные элементы, в частности, трансформатор, мощность которого должна быть на уровне 200-300 Вт. При наличии старой техники, подойдет данная деталь из обычного лампового телевизора. Для организации системы вентиляции пригодится кулер, лучше всего, если он будет от компьютера.

Когда создается простое зарядное устройство для питания аккумулятора своими руками, в качестве основных элементов выступает еще транзистор и резистор. Чтобы наладить работу конструкции, понадобится компактный снаружи, но довольно вместительный корпус из металла, хороший вариант – короб от стабилизатора.

Схема простого зарядного устройства

В теории такого рода технику сможет собрать даже начинающий радиолюбитель, который ранее не сталкивался со сложными схемами.

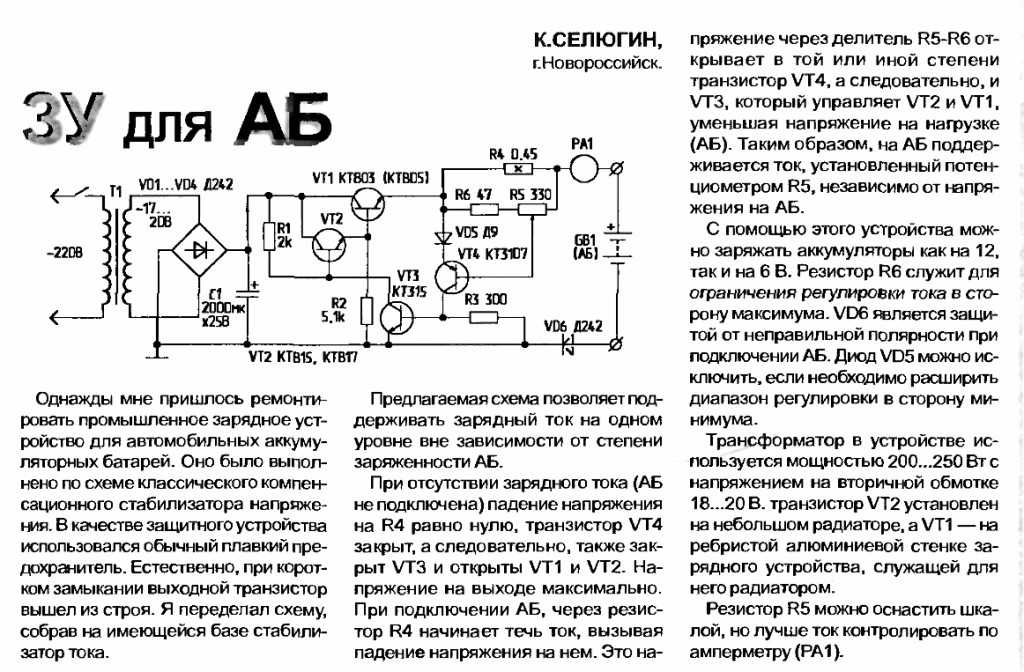

Схема простого устройства для заряда аккумулятора

Основная трудность заключается в необходимости видоизменить трансформатор. При таком уровне мощности обмотки характеризуются невысокими показателями напряжения (6-7В), ток будет равен 10А. Обычно же требуется напряжение 12В или 24В, в зависимости от типоисполнения аккумуляторной батареи. Чтобы получить такие значения на выходе устройства, необходимо обеспечить параллельное соединение обмоток.

Поэтапная сборка

Самодельное зарядное устройство для питания аккумулятора автомобиля начинается с подготовки сердечника. Наматывание провода на обмотки выполняется с максимальным уплотнением, важно, чтобы витки плотно прилегали друг к другу, и не оставалось просветов. Нельзя забывать и об изоляции, которая ставится с интервалом в 100 витков. Сечение провода первичной обмотки – 0,5 мм, вторичной – от 1,5 до 3,0 мм. Если учесть, что при частоте 50 Гц 4-5 витков могут обеспечить напряжение 1В, соответственно, для получения 18В требуется порядка 90 витков.

Далее, подбирается диод подходящей мощности, чтобы выдерживать подаваемые на него в будущем нагрузки. Лучший вариант – генераторный диод автомобиля. Чтобы исключить риск перегрева, необходимо обеспечить эффективную циркуляцию воздуха внутри корпуса такого прибора. Если короб не перфорирован, следует позаботиться об этом до начала сборки. Кулер необходимо подключить к выходу зарядного устройства. Основная его задача – охлаждение диода и обмотки трансформатора, что учитывается при выборе участка для установки.

Схема простого зарядного устройства для питания автомобильного аккумулятора содержит еще и переменный резистор. Для нормального функционирования зарядки необходимо получить сопротивление на уровне 150 Ом и мощность 5 Вт. Более прочих соответствует этим требованиям модель резистора КУ202Н. Можно подобрать отличный от этого вариант, но его параметры должны быть сходными по значению с указанными. Задача резистора заключается в регулировке напряжения на выходе устройства. Модель транзистора КТ819 также является наилучшим вариантом из ряда аналогов.

Оценка эффективности, себестоимость

Как видно, если необходимо собрать самодельное зарядное устройство для автомобильного аккумулятора, его схема более чем проста для реализации. Единственная трудность – компоновка всех элементов и установка их в корпус с последующим соединением. Но такую работу сложно назвать трудоемкой, а стоимость всех используемых деталей крайне мала.

Некоторые из деталей, а, быть может, и все наверняка найдутся у радиолюбителя дома, например, кулер от старого компьютера, трансформатор от лампового телевизора, старый корпус от стабилизатора. Что касается степени эффективности, то подобные устройства, собранные своими руками, не отличаются очень высоким КПД, однако, в результате все же справляются со своей задачей.

Таким образом, крупных вложений в создание самодельной зарядки не требуется. Наоборот, все элементы стоят крайне мало, что выгодно оттеняет данное решение в сравнении с устройством, которое можно приобрести в готовом виде. Рассмотренная выше схема не отличается высокой эффективностью, но ее главный плюс – заряженный аккумулятор авто, хоть и спустя 10 часов. Можно усовершенствовать этот вариант или рассмотреть множество других, предлагаемых для реализации.

простые схемы Как сделать зарядное устройство для аккумулятора 12в

26 ноября 2016

Автолюбители, не меняющие машины каждые 2 года, рано или поздно сталкиваются с разрядкой аккумуляторной батареи. Это случается как по причине ее износа, так и по вине других элементов бортовой электросети. Чтобы и дальше эксплуатировать аккумулятор, нужно постоянно его подзаряжать. Вариантов здесь два: купить для этой цели прибор заводского изготовления либо собрать зарядное устройство (ЗУ) для автомобиля своими руками.

Кратко о заводских моделях зарядников

В торговой сети продается 3 вида приборов, предназначенных для восстановления источников питания авто:

  • импульсные;
  • автоматические;
  • трансформаторные зарядно-пусковые аппараты.

Первый тип ЗУ способен полностью заряжать батареи с помощью импульсов в двух режимах – сначала при постоянном напряжении, а потом – при неизменном токе. Это наиболее простые и доступные по цене изделия, пригодные для подзарядки всех типов автомобильных аккумуляторов. Автоматические модели устроены сложнее, зато не требуют присмотра в процессе работы. Невзирая на более высокую цену, подобные ЗУ – лучший выбор для водителя – новичка, поскольку благодаря системам защиты никогда не перегреют и не испортят батарею.

Недавно в продаже появились мобильные приборы, оснащенные собственным аккумулятором, передающим заряд автомобильному при необходимости. Но их тоже придется периодически заряжать от электросети 220 В.

Мощные трансформаторные аппараты, способные не только подзаряжать источник питания, но и вращать стартер машины, больше относятся к профессиональным установкам. Такой зарядник, хоть и обладает широкими возможностями, стоит немалых денег, поэтому рядовым пользователям малоинтересен.

Но как поступить, когда аккумулятор уже разрядился, зарядки дома еще нет, а завтра нужно ехать на работу? Разовый вариант – обратиться к соседям или знакомым за помощью, но лучше смастерить примитивное ЗУ своими руками.

Из чего должен состоять прибор?

Основными элементами любого заряжающего устройства являются:

  1. Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
  2. Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
  3. Выключатель и предохранитель.
  4. Провода с клеммами.

Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:

  • зарядку из адаптера для ноутбука;
  • зарядник из деталей от старой бытовой техники.

Подзарядка с помощью адаптера для ноутбука

В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения. Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.

Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:

  1. Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
  2. «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
  3. Провод от внутреннего контакта подключите к «плюсовой» клемме.
  4. В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
  5. Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.

Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.

В качестве заряжающего устройства допускается применение других типов адаптеров, дающих на выходе напряжение 12-15 В.

Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.

Сборка ЗУ из старых радиодеталей

Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:

  • силовой трансформатор, понижающий напряжение до 12-15 В;
  • диоды серий Д214…Д243 – 4 шт.;
  • конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
  • старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
  • провода с разъемами типа «крокодил»;
  • подходящий металлический корпус.

Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.

Подойдет вариант с напряжением 24…30 В, если 12 В отсутствует. Его удастся снизить наполовину, изменив схему.

Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:

  1. Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
  2. К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
  3. Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
  4. На выходе диодного моста поставьте конденсатор, соблюдая полярность.
  5. Подключите зарядные провода с «крокодилами».

Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр . Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.

Если трансформатор выдает до 30 В, то вместо диодного моста поставьте 1 диод, подключенный последовательно. Он «выпрямит» переменный ток и уменьшит его вдвое – до 15 В.

Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.

Одно из главных подручных средств в лаборатории радиолюбителя — это конечно же блок питания, а как известно, основа большинства блоков питания — силовой трансформатор напряжения. Иногда в руки попадаются отличные трансформаторы, но после проверки обмоток становится ясно, что нужное нам напряжение отсутствует по причине перегорания первички или вторички. Выход из такой ситуации один — перемотать трансформатор и мотать вторичную обмотку своими руками. В радиолюбительской технике обычно нужно иметь напряжение от 0 до 24 вольт, для питания разнообразный устройств.

Поскольку блок питания будет работать от бытовой сети 220 вольт, то при проведении небольших расчетов становится ясно, что в среднем каждые 4-5 витков во вторичной обмотке трансформатора дают напряжение 1 вольт.

Как сделать зарядное устройство для автомобильного аккумулятора своими руками?

Это значит, для блока питания с максимальным напряжением 24 вольт, вторичная обмотка должна содержать 5*24 итого получаем 115-120 витков. Для мощного блока питания также нужно подобрать для перемотки провод нужного сечения, в среднем диаметр провода выбирают для блока питания средней мощности составляет 1 миллиметр (от 0,7 до 1,5 мм).

Для создания мощного блока питания под рукой нужно иметь мощный трансформатор, отлично подойдет трансформатор от черно-белого телевизора производства советского союза. Трансформатор нужно разобрать, вынуть сердечек (железки) и отмотать все вторичные обмотки оставляя только сетевую, весь процесс занимает не более 30 минут.

Далее берем указанный провод и мотаем на каркас трансформатора с расчетом 5 витков 1 вольт. Таким образом можно своими руками собрать например зарядное устройство для автомобильного аккумулятора, для зарядки автомобильного аккумулятора вторичная обмотка должна содержать 60-70 витков (напряжение зарядки должно быть не менее 14 вольт, сила тока 3-10 ампер), потом нужен мощный диодный мост для выпрямления переменного тока и все готово.

Но для зарядки автомобильного аккумулятора провод вторичной обмотки трансформатора нужно подобрать с диаметром не менее 1,5 миллиметров (от 1,5 до 3 миллиметров, чтобы иметь зарядный ток от 3 до 10 ампер). Таким же образом можно спроектировать сварочный аппарат и другие силовые приборы.

Зарядное устройство 12в аккумулятора своими руками

Это зарядное устройство я сделал для зарядки автомобильных аккумуляторов, выходное напряжение 14.

5 вольт, максимальный ток заряда 6 А. Но им можно заряжать и другие аккумуляторы, например литий-ионные, так как выходное напряжение и выходной ток можно регулировать в широких пределах. Основные компоненты зарядного устройства были куплены на сайте АлиЭкспресс.

Вот эти компоненты:

Еще потребуется электролитический конденсатор 2200 мкФ на 50 В, трансформатор для зарядного устройства ТС-180-2 (как распаивать трансформатор ТС-180-2 посмотрите в этой статье), провода, сетевая вилка, предохранители, радиатор для диодного моста, крокодилы. Трансформатор можно использовать другой, мощностью не менее 150 Вт (для зарядного тока 6 А), вторичная обмотка должна быть рассчитана на ток 10 А и выдавать напряжение 15 – 20 вольт. Диодный мост можно набрать из отдельных диодов, рассчитанных на ток не менее 10А, например Д242А.

Провода в зарядном устройстве должны быть толстые и короткие.

Как сделать зарядку для автомобильного аккумулятора

Диодный мост нужно закрепить на большой радиатор. Необходимо нарастить радиаторы DC-DC преобразователя, или использовать для охлаждения вентилятор.

Схема зарядного устройства для автомобильного аккумулятора

Сборка зарядного устройства

Подсоедините шнур с сетевой вилкой и предохранителем к первичной обмотке трансформатора ТС-180-2, установите диодный мост на радиатор, соедините диодный мост и вторичную обмотку трансформатора. Припаяйте конденсатор к плюсовому и минусовому выводам диодного моста.

Подключите трансформатор к сети 220 вольт и произведите замеры напряжений мультиметром. У меня получились такие результаты:

  1. Переменное напряжение на выводах вторичной обмотки 14.3 вольта (напряжение в сети 228 вольт).
  2. Постоянное напряжение после диодного моста и конденсатора 18.4 вольта (без нагрузки).

Руководствуясь схемой, соедините с диодным мостом DC-DC понижающий преобразователь и вольтамперметр.

Настройка выходного напряжения и зарядного тока

На плате DC-DC преобразователя установлены два подстроечных резистора, один позволяет установить максимальное выходное напряжение, другим можно выставить максимальный зарядный ток.

Включите зарядное устройство в сеть (к выходным проводам ничего не подсоединено), индикатор будет показывать напряжение на выходе устройства, и ток равный нулю. Потенциометром напряжения установите на выходе 5 вольт. Замкните между собой выходные провода, потенциометром тока установите ток короткого замыкания 6 А. Затем устраните короткое замыкание, разъединив выходные провода и потенциометром напряжения, установите на выходе 14.5 вольт.

Защита от переполюсовки

Данное зарядное устройство не боится короткого замыкания на выходе, но при переполюсовке может выйти из строя. Для защиты от переполюсовки, в разрыв плюсового провода идущего к аккумулятору можно установить мощный диод Шоттки. Такие диоды имеют малое падение напряжения при прямом включении. С такой защитой, если перепутать полярность при подключении аккумулятора, ток протекать не будет. Правда этот диод нужно будет установить на радиатор, так как через него при заряде будет протекать большой ток.

Подходящие диодные сборки применяются в компьютерных блоках питания. В такой сборке находятся два диода Шоттки с общим катодом, их нужно будет запараллелить. Для нашего зарядного устройства подойдут диоды с током не менее 15 А.

Нужно учитывать, что в таких сборках катод соединен с корпусом, поэтому эти диоды нужно устанавливать на радиатор через изолирующую прокладку.

Необходимо еще раз отрегулировать верхний предел напряжения, с учетом падения напряжения на диодах защиты. Для этого, потенциометром напряжения на плате DC-DC преобразователя нужно выставить 14.5 вольт измеряемых мультиметром непосредственно на выходных клеммах зарядного устройства.

Как заряжать аккумулятор

Протрите аккумулятор тряпицей смоченной в растворе соды, затем насухо. Выверните пробки и проконтролируйте уровень электролита, если необходимо, долейте дистиллированную воду. Пробки во время заряда должны быть вывернуты. Внутрь аккумулятора не должны попадать мусор и грязь. Помещение, в котором происходит заряд аккумулятора должно хорошо проветриваться.

Подключите аккумулятор к зарядному устройству и включите устройство в сеть. Во время заряда напряжение будет постепенно расти до 14.5 вольт, ток будет со временем уменьшаться. Аккумулятор можно условно считать заряженным, когда зарядный ток упадет до 0.6 – 0.7 А.

DC-DC понижающий преобразователь TC43200 — ссылка на товар.

Обзор понижающего преобразователя DC-DC CC CV TC43200.

Устройство можно использовать для дозарядки автомобильных аккумуляторных батарей емкостью до 100 Ач, для зарядки в режиме, близком к оптимальному, мотоциклетных батарей, а также (при несложной доработке) в качестве лабораторного блока питания.

Зарядное устройство выполнено на основе двухтактного транзисторного преобразователя напряжения с автотрансформаторной связью и может работать в двух режимах — источника тока и источника напряжения. При выходном токе, меньшем некоторого предельного значения, оно работает как обычно — в режиме источника напряжения. Если пoпытaтьcя увеличить ток нагрузки сверх этого значения, выходное напряжение будет резко уменьшаться — устройство перейдет в режим источника тока.

Зарядные устройства для автомобильного аккумулятора своими руками

Режим источника тока (обладающего большим внутренним сопротивлением) обеспечен включением балластного конденсатора в первичную цепь преобразователя.

Принципиальная схема зарядного устройства представлена на рис. 2.94.


Рис. 2.94. Принципиальная схема зарядного устройства с гасящим конденсатором в первичной цепи.

Сетевое напряжение через балластный конденсатор С1 поступает на выпрямительный мост VD1. Конденсатор С2 сглаживает пульсации, а стабилитрон VD2 стабилизирует выпрямленное напряжение. Стабилитрон VD2 одновременно защищает от перегрузки по напряжению транзисторы преобразователя на холостом ходе, а также при замыкании выхода устройства, когда напряжение на выходе моста VD1 повышается. Последнее связано с тем, что при замыкании выходной цепи генерация преобразователя может срываться, при этом ток нагрузки выпрямителя уменьшается, а его выходное напряжение увеличивается. В таких случаях стабилитрон VD2 ограничивает напряжение на выходе моста VD1.

Преобразователь напряжения собран на транзисторах VT1, VT2 и трансформаторе Т1. Преобразователь работает на частоте 5 ÷ 10 кГц.

Диодный мост VD3 выпрямляет напряжение, снимаемое со вторичной обмотки трансформатора. Конденсатор С3 — сглаживающий.

Экспериментально снятая нагрузочная характеристика зарядного устройства изображена на рис. 2.95. При увеличении тока нагрузки до 0,35 ÷ 0,4 А выходное напряжение изменяется незначительно, а при дальнейшем увеличении тока резко уменьшается. Если к выходу устройства подключить недозаряженную батарею аккумуляторов, напряжение на выходе моста VD1 уменьшается, стабилитрон VD2 выходит из режима стабилизации и, поскольку во входной цепи включен конденсатор С1 с большим реактивным сопротивлением, устройство работает в режиме источника тока.

Если зарядный ток уменьшился, то устройство плавно переходит в режим источника напряжения. Это дает возможность использовать зарядное устройство в качестве маломощного лабораторного блока питания. При токе нагрузки менее 0,3 А уровень пульсаций на рабочей частоте преобразователя не превышает 16 мВ, а выходное сопротивление источника уменьшается до нескольких Ом. Зависимость выходного сопротивления от тока нагрузки показана на рис. 2.95.

Рис. 2.95. Нагрузочная характеристика зарядного устройства с гасящим конденсатором в первичной цепи.

Настройка зарядного устройства с гасящим конденсатором в первичной цепи

Налаживание начинают с проверки правильности монтажа. Затем убеждаются в работоспособности устройства при замыкании выходной цепи. Ток замыкания должен быть не менее 0,45 0,46 А. В противном случае следует подобрать резисторы R1, R2 с целью обеспечения надежного насыщения транзисторов VT1, VT2. Больший ток замыкания соответствует меньшему сопротивлению резисторов.

При необходимости использования устройства для зарядки малогабаритных аккумуляторов емкостью до единиц ампер-часов и регенерации гальванических элементов целесообразно обеспечить регулировку тока зарядки. Для этого вместо одного конденсатора С1 следует предусмотреть набор конденсаторов меньшей емкости, коммутируемых переключателем. С достаточной для практики точностью максимальный ток зарядки — ток замыкания выходной цепи — пропорционален ёмкости балластного конденсатора (при 4 мкФ ток равен 0,46 А).

Если нужно уменьшить выходное напряжение лабораторного источника питания, достаточно стабилитрон VD2 заменить другим, с меньшим напряжением стабилизации.

Трансформатор Т1 намотан на кольцевом магнитопроводе типоразмера К40х25х11 из феррита 1500НМ1. Первичная обмотка содержит 2×160 витков провода ПЭВ-2 0,49, вторичная — 72 витка провода ПЭВ-2 0,8. Обмотки изолированы между собой двумя слоями лакоткани.

Стабилитрон VD2 установить на теплоотводе с полезной площадью 25 см 2

Транзисторы преобразователя в дополнительных теплоотводах не нуждаются, так как работают в ключевом режиме.

Конденсатор С1 — бумажный, рассчитанный на номинальное напряжение не менее 400 В.

Сейчас нет смысла собирать самостоятельно зарядное устройство для автомобильных аккумуляторов: в магазинах огромный выбор готовых устройств, цены на них приемлемы. Однако не будем забывать о том, что приятно что-то сделать полезное своими руками, тем более что простое зарядное устройство для автомобильного аккумулятора вполне можно собрать из подручных деталей, и цена его будет копеечной.

Единственное, о чем сразу стоит предупредить: схемы без точной регулировки тока и напряжения на выходе, которые не имеют отсечки тока по окончании заряда, пригодны для зарядки только свинцово-кислотных аккумуляторов. Для AGM и использование подобных зарядок приводит к повреждению аккумуляторной батареи!

Как сделать простейшее трансформаторное устройство

Схема этого зарядного устройства из трансформатора примитивна, но работоспособна и собирается из доступных деталей – таким же образом сконструированы и заводские зарядные устройства простейшего типа.

По своей сути – это двухполупериодный выпрямитель, отсюда и требования к трансформатору: так как на выходе таких выпрямителей напряжение равно номинальному напряжению переменного тока, помноженному на корень из двух, то при 10В на обмотке трансформатора мы получим 14,1 В на выходе зарядного устройства. Диодный мост берётся любой с прямым током более 5 ампер или собрать его из четырех отдельных диодов, с теми же требованиями к току подбирается и измерительный амперметр. Главное – разместить его на радиаторе, который в простейшем случае представляет собой алюминиевую пластину не менее 25 см2 площадью.

Примитивность такого устройства – не только минус: за счет того, что у него нет ни регулировки, ни автоматического отключения, оно может использоваться для «реанимации» сульфатированных аккумуляторов. Но не нужно забывать и об отсутствии защиты от переполюсовки в этой схеме.

Главная проблема – где найти трансформатор подходящей мощности (не менее 60 Вт) и с заданным напряжением. Можно использовать, если подвернется советский накальный трансформатор. Однако его выходные обмотки имеют напряжение 6,3В, поэтому придется соединять две последовательно, одну из них отмотав так, чтобы в сумме на выходе получить 10В. Подойдет недорогой трансформатор ТП207-3, у которого вторичные обмотки соединяются следующим образом:

Отматываем при этом обмотку между клеммами 7-8.

Простое зарядное устройство с электронной регулировкой

Однако можно обойтись и без отмотки, дополнив схему электронным стабилизатором напряжения на выходе. К тому же такая схема будет удобнее в гаражном применении, так как позволит скорректировать ток заряда при просадках напряжения питания, ее используют и для автомобильных аккумуляторов небольшой емкости при необходимости.

Роль регулятора здесь выполняет составной транзистор КТ837-КТ814, переменный резистор регулирует ток на выходе устройства. При сборке зарядки стабилитрон 1N754A можно заменить советским Д814А.

Схема регулируемого зарядного устройства проста для повторения, и легко собирается навесным монтажом без необходимости в травлении печатной платы. Однако учтите, что полевые транзисторы размещаются на радиаторе, нагрев которого будет ощутим. Удобнее воспользоваться старым компьютерным кулером, подключив его вентилятор к выходам зарядного устройства. Резистор R1 должен иметь мощность не менее 5 Вт, его проще намотать из нихрома или фехраля самостоятельно или соединить параллельно 10 одноваттных резисторов по 10 ом. Его можно и не ставить, но нельзя забывать, что он защищает транзисторы в случае замыкания выводов.

При выборе трансформатора ориентируйтесь на выходное напряжение 12,6-16В, берите либо накальный трансформатор, соединив последовательно две обмотки, либо подбирайте готовую модель с нужным напряжением.

Видео: Самое простое зарядное устройство для АКБ

Переделка зарядного устройства от ноутбука

Однако можно обойтись и без поисков трансформатора, если под руками есть ненужное зарядное устройство от ноутбука – при простой переделке мы получим компактный и легкий импульсный блок питания, способный заряжать автомобильные аккумуляторы. Поскольку нам потребуется получить напряжение на выходе 14,1-14,3 В, ни один готовый блок питания не подойдет, однако переделка проста.
Посмотрим на участок типовой схемы, по которой собраны устройства такого рода:

В них поддержание стабилизированного напряжения осуществляет цепь из микросхемы TL431, управляющей оптопарой (на схеме не показана): как только напряжение на выходе превышает значение, которое задают резисторы R13 и R12, микросхема зажигает светодиод оптопары, сообщает ШИМ-контроллеру преобразователя сигнал на снижение скважности подаваемых на трансформатор импульсов. Сложно? На самом деле все просто смастерить своими руками.

Вскрыв зарядное устройство, находим недалеко от выходного разъема TL431 и два резистора, связанные с ножкой Ref. Удобнее настраивать верхнее плечо делителя (на схеме – резистор R13): уменьшая сопротивление, мы уменьшаем и напряжение на выходе зарядного устройства, увеличивая – поднимаем его. Если у нас ЗУ на 12 В, нам понадобится резистор с большим сопротивлением, если зарядное на 19 В – то с меньшим.

Видео: Зарядка для аккумуляторов авто. Защита от короткого замыкания и переполюсовки. Своими руками

Выпаиваем резистор и вместо него устанавливаем подстроечный, заранее настроенный по мультиметру на то же сопротивление. Затем, подключив к выходу зарядного устройства нагрузку (лампочку из фары), включаем в сеть и плавно вращаем движок подстроечника, одновременно контролируя напряжение. Как только мы получим напряжение в пределах 14,1-14,3 В, отключаем ЗУ из сети, фиксируем движок подстроечного резистора лаком (хотя бы для ногтей) и собираем корпус обратно. Это займет не больше времени, чем Вы потратили на чтение этой статьи.

Есть и более сложные схемы стабилизации, причем их уже можно встретить и в китайских блоках. Например, здесь оптопарой управляет микросхема TEA1761:

Однако принцип настройки тот же: меняется сопротивление резистора, впаянного между плюсовым выходом блока питания и 6 ножкой микросхемы. На приведенной схеме для этого использованы два запараллеленных резистора (таким образом получено сопротивление, выходящее из стандартного ряда). Нам нужно так же впаять вместо них подстроечник и настроить выход на нужное напряжение. Вот пример одной из таких плат:

Путем прозвонки можно понять, что нас интересует на этой плате одиночный резистор R32 (обведен красным) – его нам и надо выпаивать.

В Интернете часто встречаются похожие рекомендации, как сделать самодельное зарядное устройство из компьютерного блока питания. Но учитывайте, что все они по сути – перепечатки старых статей начала двухтысячных, и подобные рекомендации к более-менее современным блокам питания неприменимы. В них уже нельзя просто поднять напряжение 12 В до нужной величины, так как контролируются и другие напряжения на выходе, а они неизбежно «уплывут» при такой настройке, и сработает защита блока питания. Можно использовать зарядные устройства ноутбуков, выдающие единственное напряжение на выходе, они гораздо удобнее для переделки.

Для автомобильных аккумуляторов, так как промышленные образцы имеют довольно высокую стоимость. А сделать самому такое устройство можно довольно быстро, причем из подручных материалов, которые имеются практически у каждого. Из статьи вы узнаете, как самостоятельно изготовить зарядные устройства с минимальными затратами. Рассмотрены будут две конструкции — с автоматической регулировкой тока заряда и без нее.

Основа зарядчика — трансформатор

В любом зарядчике вы найдете основной компонент — трансформатор. Стоит заметить, что есть схемы устройств, построенных по бестрансформаторной схеме. Но они являются опасными, так как нет защиты от сетевого напряжения. Следовательно, во время изготовления можно получить удар электрическим током. Намного эффективнее и проще оказываются трансформаторные схемы, в них имеется гальваническая развязка от сетевого напряжения. Для изготовления зарядного устройства вам потребуется мощный трансформатор. Его можно найти, разобрав непригодную микроволновую печку. Впрочем, запчасти от этого электроприбора можно использовать, чтобы сделать зарядное устройство для аккумулятора своими руками.

В старых ламповых телевизорах применялись трансформаторы ТС-270, ТС-160. Эти модели прекрасно подойдут для конструирования зарядчика. Их использовать оказывается даже эффективнее, так как на них уже имеются две обмотки по 6,3 вольт. Причем с них можно собрать ток до 7,5 ампер. А при зарядке автомобильного аккумулятора необходим ток, равный 1/10 от емкости. Следовательно, при емкости батареи 60 а*ч вам необходимо заряжать ее силой тока 6 ампер. Но если нет обмоток, удовлетворяющих условию, потребуется ее сделать. А теперь о том, как изготовить самодельное зарядное устройство для автомобиля как можно быстрее.

Перемотка трансформатора

Итак, если вы решили использовать преобразователь от микроволновой печи, то нужно убрать вторичную обмотку. Причина кроется в том, что на трансформаторы эти повышающие, они преобразуют напряжение до значения около 2000 вольт. Магнетрону необходимо питание в 4000 вольт, поэтому используется схема удвоения. Вам же такие значения не потребуются, поэтому безжалостно избавляйтесь от вторичной обмотки. Вместо нее наматываете провод с сечением 2 кв. мм. Но вы же не знаете, какое количество витков необходимо? Это нужно выяснить, воспользоваться можно несколькими способами. И это нужно обязательно делать, когда изготавливается зарядное устройство для аккумулятора своими руками.

Самый простой и надежный — это экспериментальный. Производите намотку десяти витков провода, который будете использовать. Зачищаете его края и включаете в сеть трансформатор. Производите замер напряжения на вторичной обмотке. Допустим, эти десять витков выдают 2 В. Следовательно, с одного витка собирается 0,2 В (десятая часть). Вам необходимо не менее 12 В, а лучше, если на выходе будет значение, близкое к 13. Один вольт дадут пять витков, теперь нужно 5*12=60. Искомое значение — 60 витков провода. Второй способ более сложный, придется считать сечение магнитопровода трансформатора, нужно знать число витков первичной обмотки.

Выпрямительный блок

Можно сказать, что самые простые самодельные зарядные устройства для автомобильных аккумуляторов состоят из двух узлов — преобразователя напряжения и выпрямителя. Если не желаете тратить много времени на сборку, то можно использовать однополупериодную схему. Но если решили собрать зарядчик, что называется, на совесть, то лучше воспользоваться мостовой. Желательно выбирать диоды, обратный ток которых 10 ампер и выше. Они, как правило, имеют металлический корпус и крепление с гайкой. Стоит также отметить, что каждый полупроводниковый диод следует устанавливать на отдельный радиатор, чтобы улучшить охлаждение его корпуса.

Небольшая модернизация

Впрочем, на этом можете остановиться, простое самодельное зарядное устройство готово к использованию. Но его можно дополнить измерительными приборами. Собрав в едином корпусе все компоненты, надежно закрепив их на своих местах, можно заняться и дизайном лицевой панели. На ней можно расположить два прибора — амперметр и вольтметр. С их помощью вы сможете производить контроль напряжения и тока зарядки. Если есть желание, то установите светодиод или лампу накаливания, которую подключите к выходу выпрямителя. С помощью такой лампы вы будете видеть, включен ли зарядчик в сеть. При необходимости дополните малогабаритным выключателем.

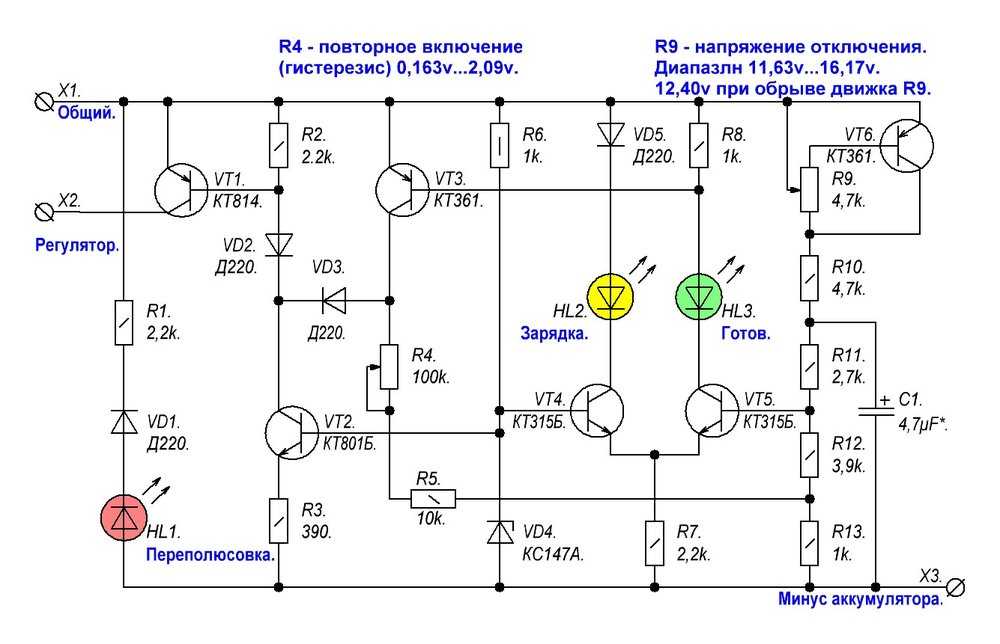

Автоматическая регулировка тока зарядки

Неплохие результаты показывают самодельные зарядные устройства для автомобильных аккумуляторов, имеющие функцию автоматической регулировки тока. Несмотря на кажущуюся сложность, эти устройства очень просты. Правда, потребуются некоторые компоненты. В схеме используются стабилизаторы тока, например LM317, а также его аналоги. Стоит отметить, что этот стабилизатор заслужил доверие у радиолюбителей. Он безотказный и долговечный, характеристики у него превосходят отечественные аналоги.

Кроме него, также потребуется регулируемый стабилитрон, например TL431. Все микросхемы и стабилизаторы, используемые в конструкции, необходимо монтировать на отдельные радиаторы. Принцип работы LM317 заключается в том, что «лишнее» напряжение преобразуется в тепло. Следовательно, если у вас с выхода выпрямителя идет не 12 В, а 15 В, то «лишние» 3 В будут уходить в радиатор. Многие самодельные зарядные устройства для автомобильных аккумуляторов делаются без соблюдения строгих требований к внешней оболочке, но лучше, если они будут заключены в алюминиевый корпус.

Заключение

В завершении статьи хотелось бы отметить, что такое устройство, как автомобильный зарядчик, нуждается в качественном охлаждении. Поэтому следует предусмотреть установку кулеров. Использовать лучше всего те, которые монтируются в компьютерных блоках питания. Только обратите внимание на то, что им необходимо питание 5 вольт, а не 12. Поэтому придется дополнять схему, внедрять в нее стабилизатор напряжения на 5 вольт. Еще много можно говорить про зарядные устройства. Схема автозарядчика проста для повторения, а устройство будет полезно в любом гараже.

Вам понадобится

  • Трансформатор силовой ТС-180-2, провода сечением 2,5 мм2, четыре диода Д242А, сетевая вилка, паяльник, припой, предохранители 0,5А и 10А;
  • бытовая лампочка мощностью до 200 Вт;
  • полупроводниковый диод, проводящий электричество только в одном направлении. В качестве такого диода можно использовать зарядку от ноутбука.

Инструкция

Простое зарядное устройство для можно сделать из старого блока питания компьютера. Так как для нужен ток в размере 10% от всей емкости батареи, любой блок питания с мощностью более 150 вольт может стать эффективным источником заряда. Почти у всех блоков питания стоит ШИМ-контроллер на микросхеме TL494 (или аналогичной KA7500). В первую очередь нужно выпаять лишние провода (с источников -5В, -12B, +5B, +12B). Затем убрать R1 и заменить на подстроечный резистор с наивысшим значением 27 кОм. От основного провода отключается также шестнадцатый вывод, четырнадцатый и пятнадцатый перерезаются на месте соединения.

На задней планке блока нужно установить потенциометр-регулятор тока R10. Там же проводятся 2 шнура: один для сети, другой – для клемм АКБ.

Теперь нужно заняться выводами 1, 14,15 и 16. Сначала их необходимо облудить. Для этого провод очищается от изоляции и прижигается паяльником. Это уберет оксидную пленку, после чего провод прикладывается к кусочку канифоли, а затем опять прижимается паяльником. Провод должен приобрести желто-коричневый цвет. Теперь необходимо приложить его к кусочку припоя и в третий, последний раз прижать паяльником. Провод должен стать серебристым. После окончания этой процедуры осталось подпаять многожилистые тонкие провода.

Холостой ход нужно выставить переменным резистором при среднем положении потенциометра R10. Напряжение холостого хода будет задавать полный заряд в пределах от 13,8 до 14,2 вольт. На концы клемм устанавливаются зажимы. Изоляционные трубки лучше сделать разноцветными, чтобы не путаться в проводах. Это может привести к порче прибора. Красный цвет обычно относится к «плюсу», а черный – к «минусу».

Если устройство будет использоваться только для заряда аккумулятора, можно обойтись без вольтметра и амперметра. Достаточно будет использовать отградуированную шкалу потенциометра R10 со значением 5,5-6,5 ампера. Процесс зарядки от такого устройства должен быть легким, автоматическим и не требовать ваших дополнительных усилий. Это зарядное устройство практически исключает возможность перегрева или перезарядки АКБ.

Еще один способ изготовления автомобильного аккумулятора основан на использовании приспособленного двенадцативольтного адаптера. Для него не потребуется зарядного устройства для автомобильного аккумулятора. Важно помнить, что напряжение аккумулятора и напряжение источника питания должны быть равны, иначе зарядное устройство будет бесполезным.

Сначала нужно обрезать и оголить до 5 см конец провода адаптера. Затем разноименные провода разводятся на 40 см. Теперь нужно на каждый из проводов надеть зажим типа «крокодил». Не забудьте взять разноцветные зажимы, чтобы не перепутать полярности. Нужно последовательно подключить каждый зажим к аккумулятору, следуя принципу «от плюса к плюсу» и «от минуса к минусу». Теперь осталось включить адаптер. Этот способ довольно прост, единственная сложность – в выборе верного источника питания. Такой аккумулятор может перегреться в процессе зарядки, поэтому важно следить за ним и прерывать на время в случае перегрева.

Зарядное устройство для автомобильного аккумулятора можно сделать из обычной лампочки и диода. Такое устройство будет совсем простым и для нужно совсем немного исходных элементов: лампочка, полупроводниковый диод, провода с клеммами и штекер. Лампочка должна быть мощностью до 200 вольт. Чем выше ее мощность – тем быстрее будет процесс зарядки. Полупроводниковый диод должен проводить электричество только в одном направлении. Можно взять, например, зарядку от ноутбука.

Лампочка должна гореть в половину накала, если же она совсем не горит, нужно доработать схему. Есть возможность, что лампочка будет выключаться при полном заряде автомобильного аккумулятора, но это маловероятно. Зарядка с таким устройством займет около 10 часов. Затем обязательно нужно отключить его от сети, иначе неизбежен перегрев, который выведет аккумулятор из строя.

Если ситуация экстренная, и времени на сооружение более сложных зарядных приборов нет, можно зарядить аккумулятор с помощью мощного диода и обогревателя, используя ток от сети. Подключать к сети нужно в такой последовательности: диод, затем обогреватель, затем аккумулятор. Такой способ малоэффективен, потому что на него уходит много электроэнергии, а коэффициент полезного действия составлять всего 1%. Поэтому это зарядное устройство является самым ненадежным, но и самым простым в изготовлении.

Для того чтобы сделать самое простое зарядное устройство, потребуются значительные усилия и технические знания. Лучше всегда иметь под рукой надежную фабричную зарядку, но при необходимости и достаточных технических умениях, можно сделать ее и своими руками.

Наверняка каждый из вас хоть раз видел или имел дело с никель-кадмиевыми аккумуляторами (аккумуляторными батареями). Если не можете вспомнить, что же это такое, достаточно вспомнить, от каких батареек работали первые цифровые фотоаппараты. Современные модели работают также на аккумуляторах, но другого состава. Никель-кадмиевые аккумуляторы используются в большом количестве устройств, самым распространенным из которых является беспроводная мышь.

Инструкция

Среди известных способов зарядки такого типа выделяется покупка зарядного устройства. А если руки на месте и в кладовке лежит с десяток старых радиодеталей, нет смысла тратить на то, что можно сделать , тем более абсолютно . Основным преимуществом данной схемы (показана на рисунке) зарядки никель-кадмиевых аккумуляторов является автоматическое подачи питания при полной зарядке и защите от короткого замыкания.

По данной схеме необходимо запастись всеми радиодеталями, присутствующими на схеме, которые наверняка есть в вашей кладовке. Возможно, потребуется сходить до ближайшего магазина радиодеталей. Также вам потребуется печатная плата, бокс для батареек и пластиковый корпус. Если вы и раньше занимались разработкой схем, вам не составит труда собрать и эту схему.

Для начала возьмите кусок текстолита и нанесите контрольные точки на него. Воспользуйтесь дрелью с очень тонким сверлом. Отличной заменой будет шуруповерт – он дает возможность сверлить в разные стороны и при разных скоростях.

После сверления отверстий необходимо нанести все дорожки нитроглицерином, а затем протравить схему зарядного устройства. После полного высыхания вооружитесь паяльником и подходящими деталями. Осталось пропаять все соединения, а также закрепить бокс для аккумуляторных батареек. Зарядное устройство готово.

Аккумулятор автомобильный — электрический аккумулятор для автотранспорта. Аккумулятор обеспечивает работу ряда автомобильных систем, таких, как блок управления двигателем, инжектор, стартер, световое оборудование. Для зарядки аккумуляторов используются различные зарядные устройства. Если вы умеете работать с паяльником и разбираетесь в обозначениях принципиальных электрических схем, то сможете собрать простое зарядное устройство за один вечер.

Вам понадобится

  • -трансформатор от лампового телевизора — 1;
  • -диоды КД 2010 — 4;
  • -резистор на 600 ом, 5 ватт — 1;
  • -тумблер на 15 А, 250 В — 1;
  • -cветодиод на 12-15 В — 1;
  • -предохранитель сетевой на 1 А — 1;
  • -вилка сетевая — 1.

Инструкция

Приобретите на радиорынке мощный трансформатор от блока питания лампового черно-белого отечественного . Если у вас завалялся такой телевизор дома, демонтируйте трансформатор из него. Разберите трансформатор, освободив обмотки от сердечника. Определите, где у трансформатора сетевая обмотка. Для этого проверьте сопротивления всех обмоток. У сетевой обмотки будет самое большое омическое сопротивление. Снимите с трансформатора все обмотки и оставьте только cетевую. Среди проводов, которые вы удалите, будет длинный медный провод диаметром 2 миллиметра. Намотайте им вторичную обмотку трансформатора в количестве 55 витков с отводом от 10-го витка.

Приобретите в магазине радиотоваров мощные полупроводниковые диоды, например, КД 2010. Они потребуются для изготовления диодного моста — сетевого выпрямителя. На фотографии слева приведен рекомендуемый вид монтажа диодного моста. Если в процессе работы диоды будут чрезмерно нагреваться, установите каждый из них на отдельном небольшом радиаторе. Там же купите сетевую , сетевой предохранитель на 1 ампер, резистор сопротивлением 600 ом и мощностью 5 ватт, а также светодиод любой, рассчитанный на напряжение не ниже 12 вольт.

Начните собирать зарядное устройство согласно приведенной на фото слева принципиальной электрической схеме. Присоедините к сетевой вилке сетевой предохранитель FU1. Припаяйте получившуюся защиту от короткого замыкания к первичной обмотке сетевого трансформатора Tr1. Дальше, в соответствии с фотографией выше, соберите на отдельной плате сетевой выпрямитель — диодный мост. Подсоедините его ко вторичной обмотке трансформатора согласно принципиальной схеме. Через тумблер скоммутируйте подключение диодного моста к выходам трансформатора 10 вольт и 15 вольт. На выход выпрямителя припаяйте цепочку, состоящую из резистора R1 и светодиода La1. Резистор ограничивает ток, проходящий через светодиод. Светодиод служит для индикации работы устройства. Если светодиод не будет гореть, поменяйте местами его выводы.

Зарядное для авто своими руками – инструкция – как сделать

Бывает, что приобрести зарядное устройство для автомобильного аккумулятора нет возможности – и тогда стоит попробовать сделать его собственными руками. Трудности будут, но все равно такая идея вполне реальна.

Причины, по которым вы однажды не сможете купить новую зарядку для автомобильного аккумулятора, могут быть разные: или дорого, или магазины закрыты или их просто нет рядом. Поэтому мы предложим различные варианты самодельной “зарядки”.

Зарядное устройство для аккумулятора должно быть надежным, ведь его приходится надолго оставлять под напряжением возле автомобиля. А такое стоит недешево

Предупредим сразу: даже если вы не имеете диплома электрика, сделать зарядное устройство своими силами можно. Вы сможете сами сделать корпус и несущую панель( раму), смонтировать на нем детали и приготовить провода для соединения деталей.

ЧИТАЙТЕ ТАКЖЕ: Как правильно «прикурить» авто, если сел аккумулятор

А вот когда дойдет очередь до собственно соединения клемм деталей между собой проводами, советуем попросить о помощи профессионального электрика. Да и в случае каких-либо сомнений стоит обратиться за консультацией к профессионалу.

Чтобы он проконтролировал важные моменты:

  1. Правильность подбора трансформатора и других компонентов
  2. Правильность соединения деталей между собой проводами
  3. Надежность изоляции там, где это необходимо

Схема простейшего зарядного устройства для АКБ несложная. Вместо готового диодного моста можно взять четыре отдельных диода (третья схема)

Как работает зарядное устройство

Зарядное устройство для аккумулятора – это прибор, который снижает напряжение бытовой сети 220 вольт до 13-14 вольт, одновременно преобразуя ток из переменного в постоянный (именно такой нужен аккумулятору). Также у многих “зарядок” есть схема, регулирующая силу тока, подаваемого на клеммы АКБ. Таким образом, зарядное устройство содержит лишь два-три основных компонента, которые вам понадобится раздобыть прежде всего.

Поэтому, вам понадобятся такие компоненты:

  1. Трансформатор для снижения напряжения с 220 до 20 вольт. Можно найти такой на барахолке, где продают старые радиодетали – от лампового телевизора, большой радиолы и тому подобное.
  2. Выпрямитель – диодный мост, спайку из 4-х диодов. Мост можно также соорудить самостоятельно из мощных диодов, а можно позаимствовать от старого автомобильного генератора.
  3. Провода многожильные – сечением жилы не менее 2,5 мм для соединения деталей и подключения к розетке 220 В и аккумулятору.
  4. Амперметр с пределами измерения 0-10 ампер.
  5. Два предохранителя – один на 0,5 ампер, второй – на 10 ампер с корпусами.
  6. Зажимы – ”крокодилы” и штепсельная вилка для сети 220 вольт.

Два вида соединений в электрических цепях: параллельное (слева) и последовательное (справа).

Что на самом деле трудно – и очень важно – так это правильно подключить трансформатор и соединить с ним выпрямитель – диодный мост. Здесь желательно обратиться за помощью к профессиональному электрику, тем более что некоторые легкодоступные трансформаторы (например, телевизионный ТС-180) имеют первичную и вторичную обмотки из двух частей каждая, и их надо тоже правильно соединить между собой.

ЧИТАЙТЕ ТАКЖЕ: Какое купить зарядное устройство для аккумулятора

После окончательной сборки зарядного устройства и проверки его опытным электриком прибор нужно наладить – имеется в виду в первую очередь ток зарядки. В самом простом случае он может быть нерегулируемым, но все равно его надо установить на определенном значении. После подключения «зарядки» к батарее следует в один из проводов, ведущих к АКБ, последовательно включить амперметр и проверить силу тока.

Чтобы сложить зарядное устройство для АКБ, понадобится буквально несколько вполне доступных компонентов. Главное – правильно их соединить

Если регулятор не планируется, желательно установить среднее значение тока – около 3-5 ампер (номинальный ток зарядки – 10% от емкости АКБ). Скорее всего, сначала ток окажется большим, поэтому для его снижения надо врезать в этот же провод последовательно резистор большой мощности (номинал в Омах подбирается расчетным путем) или 12-вольтную автомобильную лампочку. И от ее мощности (5, 21, 55 Ватт) будут зависеть сила тока.

Для обустройства простейшего регулятора тока можно установить в корпусе устройства несколько мощных (с большой теплоотдачей) резисторов, которые по очереди или одновременно вы будете потом включать в цепь подзарядки. Для удобства здесь понадобится определенный переключатель, который будет переключать провода между резисторами разного номинала.

Диодный мост нужен, чтобы сделать из переменного тока постоянный, мост состоит из 4-х диодов. Имейте в виду, что он снижает напряжение – примерно с 20 вольт до 14-ти.

Советы по изготовлению зарядного устройства

  • Главное в электротехнике – безопасность. Ни экономия, ни дефицит материалов не могут послужить поводом для игнорирования безопасностью.
  • Проектируя прибор, имейте в виду, что при работе он будет нагреваться, поэтому используйте термостойкие материалы: металл, гетинакс или текстолит, провода большого сечения и с надежной изоляцией
  • Соединение проводов с клеммами компонентов схемы надо фиксировать не только пайкой, а предварительно еще и механическим путем – скруткой или загибанием жилы.
  • Ток заряда имеет большое значение для долговечности аккумулятора, поэтому очень желателен амперметр. Даже если сначала вы не сможете установить этот прибор, оставьте на корпусе место для него, чтобы прокачать свою зарядку позже.

Рекомендация Авто24

Если финансовый вопрос для вас имеет большое значение, имейте в виду: качественное, то есть долговечное и безопасное зарядное устройство не может стоить дешево. Между тем, сделать такой добротный прибор своими руками вполне возможно, главное – заручиться поддержкой консультанта – профессионального электрика.

ЧИТАЙТЕ ТАКЖЕ: Как проверить, почему разряжается аккумулятор

Простое зарядное устройство для автомобильного аккумулятора своими руками

09.03.2022
