Как сделать съемник пружин амортизаторов своими руками

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

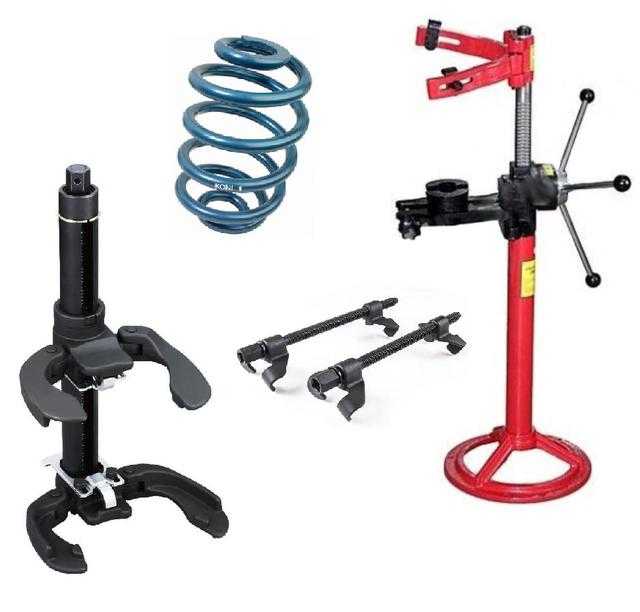

Различные концепции инструмента:

Пассивный: Представляет собой две скобы, соединенные между собой жестко, либо с помощью резьбовой шпильки.

Просто фиксирует пружину, сжатую с использованием веса автомобиля. После подъема кузова домкратом, упругий элемент остается в сжатом состоянии.
Активный: Механизм сжатия может работать под нагрузкой, когда амортизатор в рабочем напряженном состоянии. Положение кузова относительно грунта не имеет значения.

Рассмотрим второй вариант подробнее.

Фирменные приспособления для стяжки пружин

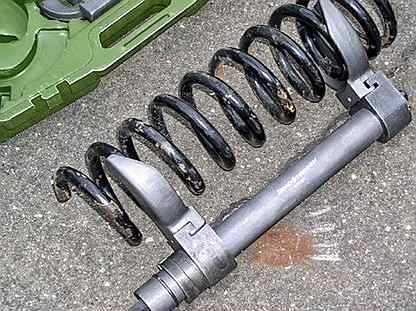

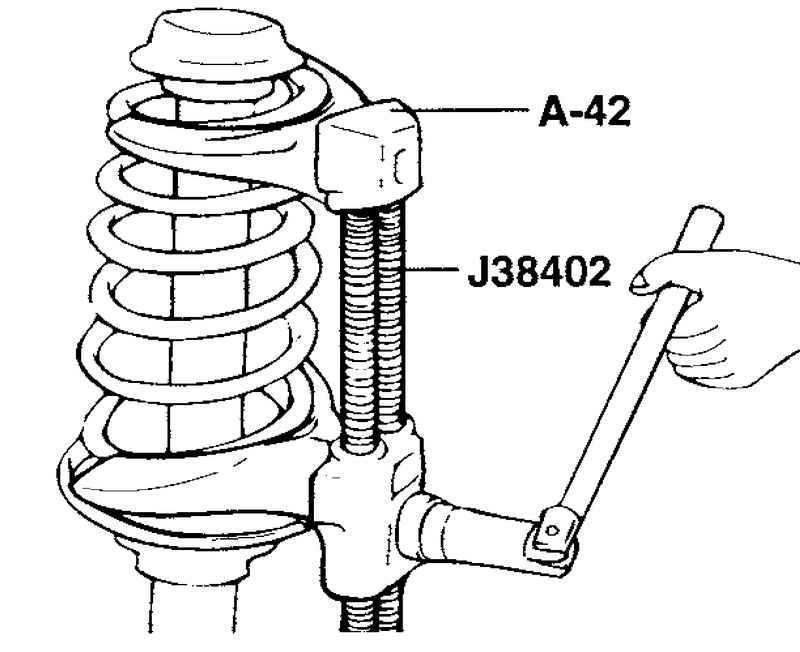

Конечно, существует спецоборудование, используемое при ремонте автомашин определённого бренда. Для сжатия пружин, однако, чаще используются универсальные стяжки. Внешний вид этих устройств показан на рисунке:

Фирменные стяжки пружин

Понятно, что набор универсальных стяжек можно купить в магазине. Однако стоимость такого оборудования – выше, чем цена всех составных элементов в сумме.

Варим стяжки самостоятельно

В общем, стяжки пружин амортизаторов есть смысл изготовить самим. Как это выполнить, рассматривается дальше.

Четыре гайки и две резьбовые штанги

Металлические изделия, перечисленные ниже, легко найти почти в любом супермаркете. К примеру, можно купить два стержня с резьбой М16. Ещё понадобятся четыре удлинённые гайки, а также стальная сантехническая труба. Её внутренний диаметр – 16-16,5 мм.

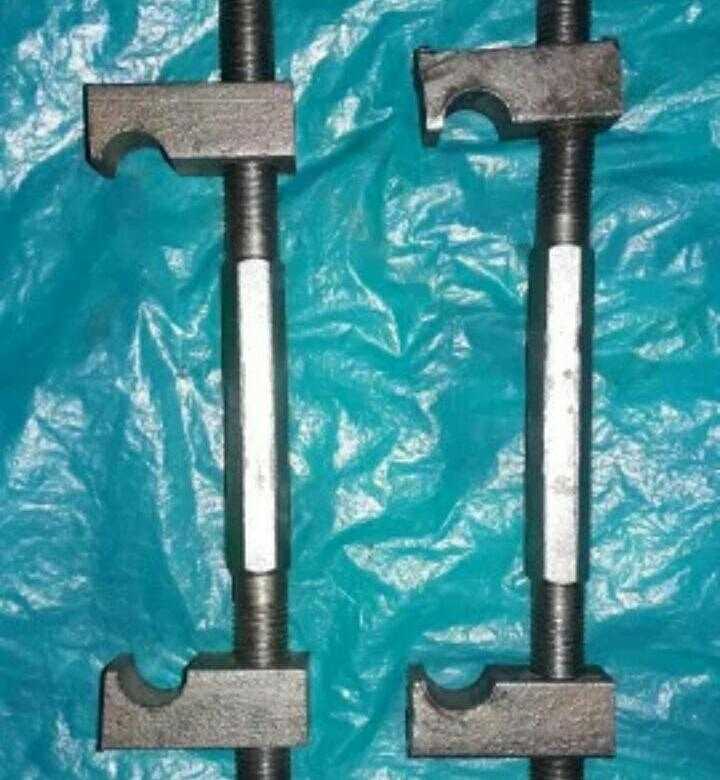

В итоге получится то, что показано на рисунках. Понадобится и стальной прут, который идёт на изготовление арматуры. Рассмотрим, как изготовляются стяжки:

От трубы отрезают два одинаковых цилиндра, длина которых равна 80-120 мм;
Резьбовые стержни при необходимости можно укоротить;
Из арматуры изготовляют 8 стержней длиной примерно 30 см;
С помощью любого гибочного оборудования стержни гнут так, чтобы получить крючки;
Четыре стержня приваривают к двум гайкам, ещё четыре – к отрезкам трубы;
Набор комплектующих на данном этапе полностью готов к использованию.

Сварку проще выполнять, расположив заготовки на плоскости. Суть этих слов иллюстрируется рисунком:

Как приварить стержни-крючки

Собственно, дальше приводится фильм, где технология показана «от и до». Автор даже решил проблему с отсутствием гибочного станка: чтобы согнуть один стержень, нужны два таких же стержня, приваренных к стальному профилю.

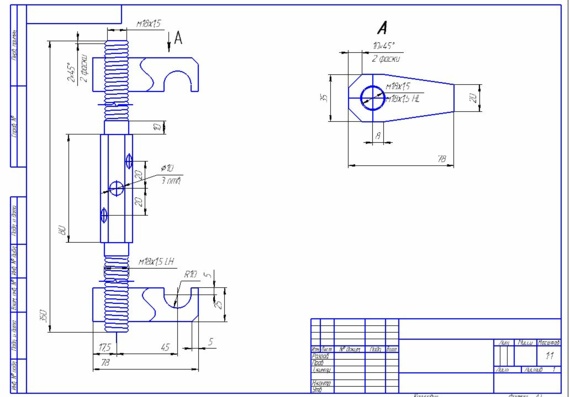

Если читатель считает, что использование сварки – это сложно, то лучше не рисковать. Сварные соединения выдерживают значительную нагрузку, но только если они выполнены по всем правилам. Стяжки пружин можно изготовить без сварки. Подходящий чертёж приводится ниже.

Две стяжки за 10 минут (видео)

Как сделать самостоятельно

Итак, мы определились, что съемник амортизаторов нам очень необходим, остается дело за малым – как его сделать своими руками? Тут на помощь должна прийти способность каждого человека логически мыслить и анализировать – что не нужное существует в хозяйстве и что вы умеете делать.

Выполняя съемник важно помнить, что он должен подходить именно под вашу модель автомобиля и тип амортизаторов.

Если сваривание деталей для вас не проблема – тогда вперед делать деталь таким способом, если в домашнем арсенале присутствуют крепкие лишние домкраты, они могут стать помощником и т.д.

На примере рассмотрим, как соорудить съемник амортизаторов:

Берем металлическую трубку диаметром 18-22 миллиметра и отрезаем от нее 4 куска по 15 сантиметров, не забывая при этом сгладить края. Это важно не для самой конструкции, а для ее безопасности. Кроме этого, все работы стоит проводить в перчатках.
Дальше отрезаем несколько кусков металлического прута диаметром 10 миллиметров, длиной 25-30 сантиметров. Их должно быть 8 одинаковых штук, после чего равномерно загибаем один край прута, чтобы он имел форму одностороннего крючка. Обратите внимание, что такой прут очень тяжело согнуть, поэтому для такого процесса лучше использовать дополнительные металлические опоры.
Готовим четыре больших гайки М16 или другого размера, в зависимости от выбранного диаметра будущей узкой трубки или штанги.
Между двух металлических крючков из прута вставляем один кусок отрезанной трубы и свариваем эту конструкцию с обеих сторон. Аналогичные действия стоит произвести и с остальными деталями. В итоге должно получиться 4 малых детали из трубы и 2 крючка.
Далее стоит обрезать края прута так, чтобы деталь заканчивалась на трубе, другими словами выравниваем деталь до уровня трубки.
Измеряем большую пружину амортизатора. Она будет разной у каждой модели автомобиля, поэтому сразу берите свою, причем с передних колес. Так важно делать потому, как на передних колесах амортизатор выходит из строя чаще всего, поскольку всю нагрузку берут на себя передние колеса. Измерения стоит начинать от первого большого витка и заканчивать последним большим витком пружины.
По измеренному размеру пружины отрезаем два куска узкой крепкой трубки или штанги диаметром около 1 сантиметра и края сглаживаем. Труба должна быть очень крепкой, можно взять с уже заготовленной резьбой по большой части трубы. На нее одеваем с каждой стороны сваренные трубы с прутами и закручиваем гайкой. Примите во внимание, что на узкую крепкую трубку важно сделать еще и резьбу, чтобы гайка шла «как по маслу».
Одевать сваренные крючки стоит так, чтобы округлый край был внешним, а концы смотрели внутрь пружины.
Для крепости конструкции, контргайку с одной стороны можно заварить. Можно заваривать не гайку, а сваренную трубку с прутами, это по желанию мастера. Можно оставить полученную конструкцию так, как получилось и протестировать ее на нерабочем амортизаторе.

Это интересно: Как снять ручку стеклоподъемника на Калине

Вы будете использовать его не один раз, а может и не два, поэтому не думайте, что это одноразовое приспособление. Для того, чтобы быстро и наименее затратным способом выполнить эту вспомогательную деталь – проанализируйте, какие запчасти есть у вас дома. Если сварочный механизм недоступен – значит можно обойтись и без него, но используя другие детали.

Включайте фантазию и логическое мышление прежде, чем начнете работу. Можно очертить план действий на бумаге и поэтапно все выполнять. Посоветуйтесь и с бывалыми автолюбителями, мастерами – может они подскажут самую легкую версию производства съемника своими руками. В любом случае, если вы хотите сэкономить на таком вспомогательном устройстве – у вас это обязательно получится. Удачи!

Как нужно стягивать пружину?

Перечислим, какие шаги включает стяжка пружин амортизатора, проводимая своими руками. Всё выглядит просто:

Когда кузов удерживается домкратом, к пружине подносят две стяжки с противоположных сторон;
Вращая гайки руками, добиваются уверенного зацепления крючков и пружин;
Используя ключ, гайки на разных стержнях вращают по очереди;
Лучше перестраховаться и закрепить сжатую пружину ремнями или проволокой.

Видео стяжки пружин на амортизаторе

Пояснений здесь не требуется. Результат показан на фото.

Пружина, сжатая стяжками

Пользуясь самодельным и даже покупным оборудованием, придерживайтесь простых советов:

До использования стяжек резьбовые соединения смазывают циатимом или солидолом;
Со сжатой пружины стяжки снимать нельзя, даже если её фиксируют дополнительно;
Проводя работы, соблюдайте максимальную осторожность. Лучше пожертвовать кузовными деталями, чем собственным здоровьем.

Особенности подвески автомобилей Лифан рассматриваются в данных статьях:

Самодельные съемники пружин с автомобильных стоек – видео

Самодельная стойка переносная

С креплением к стене

Итог: Стоимость самодельных съемников пружин стремится к нулю, поскольку собираются они буквально из хлама. А без них, обслужить подвеску автомобиля не представляется возможным.
