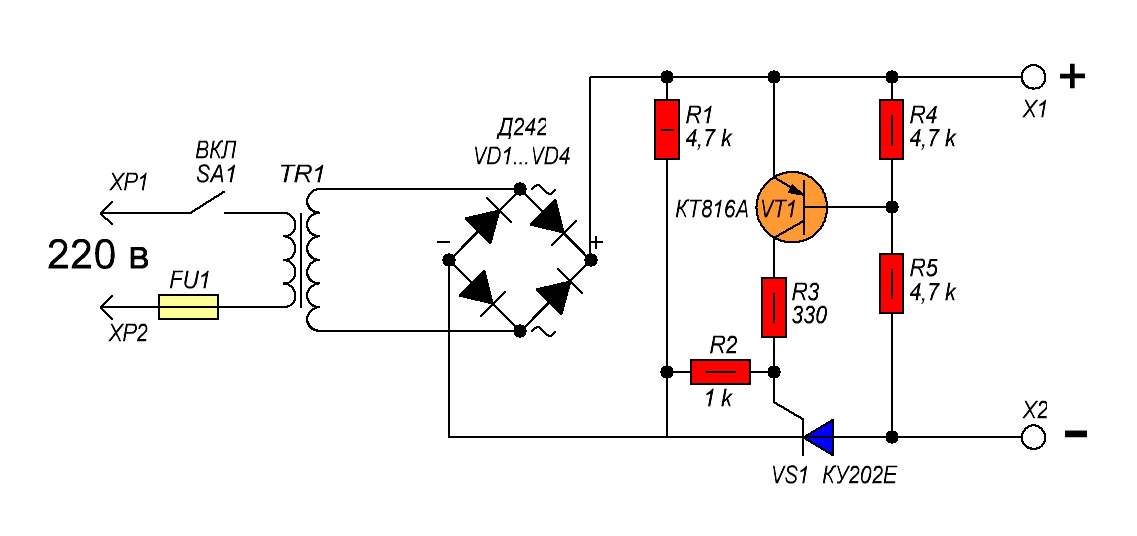

Своими руками зарядник: Зарядное устройство 10а своими руками. Простые схемы для зарядки самых разных аккумуляторов. Схема автоматического отключения ЗУ

Содержание

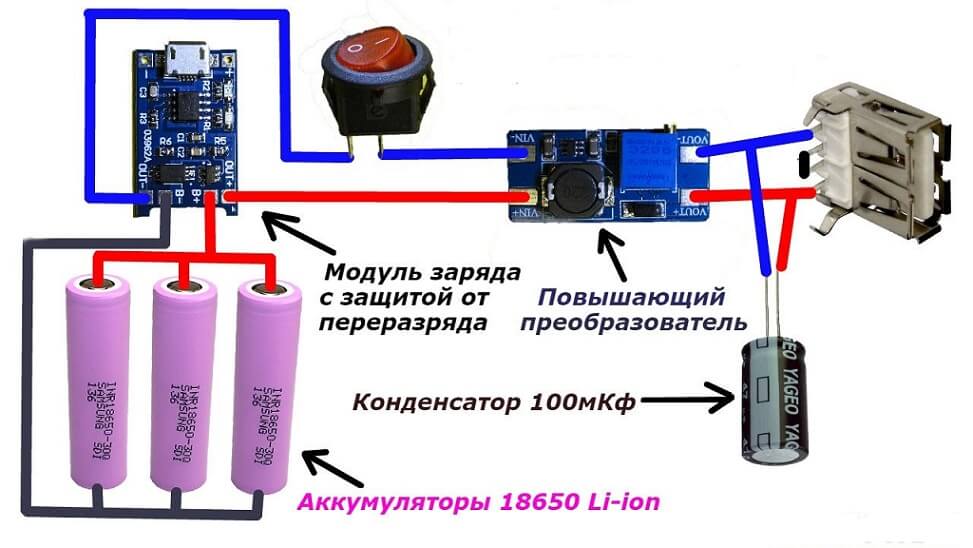

Как своими руками сделать универсальную USB зарядку для телефона с литий-ионным аккумулятором на солнечных батареях

Создание своими руками солнечной USB зарядки для телефона — один из самых интересных и полезных проектов на ВЕЛОФАНЕ. Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов, энергопотребление которых с каждым годом только растёт.

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с коммерческими зарядными устройствами это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

  • Солнечная батарея на 5 В или выше
  • Литий-ионный аккумулятор на 3,7 В
  • Контроллер зарядки литий-ионного аккумулятора
  • Повышающая USB схема постоянного тока
  • Разъём 2,5 мм с креплением на панель
  • Разъём 2,5 мм с проводом
  • Диод 1N4001
  • Провод

Конструкционные материалы:

  • Изолента
  • Термоусадочные трубки
  • Двухсторонняя лента из пеноматериала
  • Припой
  • Жестяная коробка (или другой корпус)

Инструменты:

  • Паяльник
  • Пистолет для склеивания горячим клеем
  • Дрель
  • Дремель (не обязателен, но желателен)
  • Кусачки
  • Инструмент для зачистки проводов
  • Помощь друга
  • Защитные очки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии.

Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других самоделок. Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В. Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный выбор аккумуляторов разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 — 6 В.

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

После установки разъёма далее необходимо разместить USB схему. Нанесите на неё небольшое количество горячего клея, расположите правильно в корпусе и ещё раз смажьте горячим клеем.

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Во время своего последнего похода мне удалось в самолёте зарядить свой iPhone 4 почти на 80%, учитывая, что при этом я слушал музыку. Ёмкость аккумулятора составляла 2000 мА*ч. Чтобы зарядить аккумуляторы на 4400 или 6600 мА*ч, потребуется намного больше времени. Особенно это относится к айподам и другим планшетам.

Хотя это и достаточно сложная инструкция, я надеюсь, что вам удалось собрать своими руками USB зарядку с литий-ионным аккумулятором. Учитывая, что цены на литиевые аккумуляторы и контроллеры к ним падают, то нет никакого смысла делать самодельную зарядку на аккумуляторах других типов. Литий-ионные аккумуляторы особенно хорошо подходят для проектов, в которых крайне важны габариты устройства. Сейчас можно купить литий-ионные аккумуляторы даже самых безумно маленьких размеров. Это самый лучший источник энергии для автономных походов.

Так что, если вы планируете сделать своими руками очень мощное солнечное зарядное устройство для вашего телефона, планшета, айпада, айпода, айфона, GPS-навигатора или проекта Arduino и выберете этот проект, то вы не прогадаете. Особенно, если вам удастся всё аккуратно разместить в небольшой коробочке!

Также рекомендуем посмотреть нашу инструкцию по сборке USB зарядки с питанием от велосипедной динамо-втулки.

Беспроводная зарядка своими руками: инструкция, видео и советы

Мобильные устройства давно стали неотъемлемой составляющей жизни современного человека. Но для их работы надо постоянно пользоваться блоком питания для восполнения ресурса батарейки. Шнур часто становится помехой при эксплуатации гаджета в процессе подзарядки. Чтобы эффективно решить эту проблему, достаточно узнать, как сделать беспроводную зарядку своими руками.

В этой статье: показать

Что-то новое? Нет, давно известное «старое»

Впервые увидев беспроводную зарядку, я подумал, что производители сделали прорыв, открыв какую-то новую технологию. Благо есть Интернет, который поведал мне правду. На самом деле, появления беспроводной передачи энергии стало возможным благодаря открытию закона Андре Мари Ампером, который доказал, что электрический ток производит магнитное поле.

А случилось это, на минуточку, почти 200 лет назад. В последующие годы ряд ученых подтвердили существование электромагнитных волн, а Никола Тесла посвятил годы своей жизни изучению возможности передачи энергии на расстоянии. Посредством электромагнитной индукции физик сумел на расстоянии зажечь лампу накаливания.

Стандарт Qi

Беспроводная передача энергии была интересна многим сферам человеческой жизни, но долгое время не выходила за стены лабораторий. Уже в нынешнем столетии компании, которые занимаются разработкой потребительской электроники (планшеты, смартфоны), стали проявлять инициативы по созданию беспроводных зарядок. Огромный вклад внес Консорциум беспроводной электромагнитной энергии (Wireless Power Consortium), разработавший стандарт Qi («Ци») для малых токов.

Спецификация стандарта была бесплатна и доступна, поэтому очень скоро стала применяться в портативной технике. Спустя три года Qi обзавелся спецификацией для средних токов. Есть и другие стандарты, но они сложнее Qi, да и менее распространены. Совсем недавно, в 2015 году, ученые Вашингтонского университета выяснили, что энергия может передаваться посредством сетей Wi—Fi. Ждем, когда смартфон будет заряжаться, подключившись к роутеру.

Как работает беспроводная зарядка

Принцип работы такой схемы беспроводной зарядки достаточно прост. Роль зарядного устройства играет передающий контур, само устройство состоит из двух контуров — передатчика и приемника.

Приемный контур (плоская катушка) находится в самом телефоне, передатчик сделан в виде небольшой подставки, внутрь которого запрятана передающая катушка.

Cхема беспроводной зарядки

Электричество передается из одного контура в другой методом индукции, возникший во втором контуре ток сначала выпрямляется и подается на аккумулятор. В качестве выпрямителя можно использовать буквально любой маломощный диод шоттки.

Сборку беспроводной зарядки своими руками начнем с передатчика.

Передатчик

Схема передатчика проста и понятна. Обычная схема блокинг-генератора на одном транзисторе. Оправа для намотки передающей катушки — на ваше усмотрение. Желательно взять оправу с диаметром 7-10 см. На оправу мотаем 40 витков медной проволоки с диаметром 0,5мм. Обмотка имеет отвод от середины. Сначала аккуратно мотаем 20 витков, затем провод скручиваем, делаем отвод и в том же направлении мотаем остальные 20 витков. С катушкой все понятно? Пошли дальше.

Транзистор  абсолютно любой, я пробовал и полевые и биполярные, с полевыми чуть быстрее заряжается. Можно использовать полевые ключи серии IRFZ44/48, IRL3705, IRF3205 (указываю только те, которые использовал сам), но можно ставить буквально любые. Из биполярных можно использовать отечественные: КТ819, 805, 817, 815, 829. Выбор не критичен. Можно также использовать и транзисторы прямой проводимости, но в этом случае придется поменять полярность питания.

Номинал базового резистора не критичен (22 Ом-830 Ом).

Приемник

Приемный контур — мотал целых полчаса. Катушка плоская, состоит из 25 витков провода 0,3-0,4мм. Контур удобно мотать на небольшом куске пластмассы, витки постепенно нужно укрепить при помощи суперклея, работа достаточно грязная и долгая. После намотки отделяем контур от пластмассового стенда, на который он был намотан. Это удобно делать при помощи монтажного ножа или лезвием.

Далее контур был подключен к аккумулятору через диод SS14, последний является высокочастотным кремниевым диодом в СМД исполнении.

В моем случае, не работал разъем зарядки на телефоне, поэтому зарядку подключил напрямую к аккумулятору. Такое решение неудобно тем, что датчик не будет показывать, что телефон заряжается. С телефоном все завершено, теперь нужно поставить заднюю крышку.

Время зарядки напрямую зависит от мощности источника питания, в моем случае было использовано заводское зарядное устройство подопытного телефона. Устройство обеспечивает выходное напряжение в 5Вольт, при токе в 350мА.

Такая беспроводная зарядка для телефона работает безотказно, при таком раскладе компонентов мобильник полностью заряжается за 7 часов, долго, но зато заряжается. Ускорить время зарядки можно только умощнением схемы — использовать более мощный блок питания и намотать контура более толстым проводом.

Обзор готовых зарядных устройств для тех, кто не хочет их собирать своими руками

Сделать зарядное устройство для телефона своими руками не так уж сложно, но немногие захотят с этим связываться. Купить намного проще, чем сконструировать его своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, кто не захотел соорудить всё своими руками, предлагаем обзор популярных беспроводных зарядных устройств.

Перед тем, как выбрать гаджет, проверьте: есть ли возможность коннекта между ним и телефоном.

  • RAVPower Wireless Charging Pad. Аккумулятор этого устройства имеет ёмкость 5000 мАч, благодаря чему он может одновременно заряжать два смартфона. Но они должны поддерживать Qi-стандарт.
  • Anker Wireless Charger PowerPort Qi Wireless Charging Pad. У него есть температурный датчик, чтобы контролировать перегрев, защита от перезарядки. Когда это зарядное устройство не используется, оно входит в спящий режим. Стоит примерно $17.
  • Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad. Эта зарядка более мощная и более стильная. Она сделана из бамбука, что само по себе большое преимущество. При этом заряжает телефон она на 40% быстрее. Цена около $40.
  • Samsung Fast Charge Qi Wireless Charging Pad. У этого варианта есть поддержка быстрой зарядки, но и стоит он порядка 50 долларов. Естественно, это наилучший вариант для тех же смартфонов и планшетов от Самсунг, если вы хотите на зарядку тратить не больше часа.
  • Tylt Vü. Это беспроводное зарядное устройство для телефона отличается от остальных необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит он как обычная подставка. Телефон или планшет размещается на нём в полунаклоне, поэтому намного удобнее становится пользоваться ими во время зарядки.
  • Nokia DT-903. Зарядка для телефона от Нокиа имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Нокиа Люмиа встроены индикатор пропущенных вызовов и смс.

Какие телефоны поддерживают беспроводные зарядки?

В предыдущем пункте мы описали принцип действия беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi такая зарядка будет работать, если в смартфон встроен приёмник-ресивер. Этот приёмник сможет принять энергию от того магнитного поля, которое создаётся в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учётом этой технологии. Это такие фирмы как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как сделать беспроводную зарядку своими руками?

Ниже будет приведена инструкция по изготовлению в домашних условиях самого простого беспроводного зарядного устройства. Оно будет рассчитано на работу только с одним аппаратом, практически не подлежит настройке и представляет определённую опасность для работоспособности мобильного аппарата. Если описанный процесс не удовлетворит обладателя телефона или покажется ему чрезмерно сложным, самым разумным решением будет приобрести заводскую модель — или продолжать пользоваться «проводами».

Прежде чем приступать к работе, следует внимательно ознакомиться с пошаговыми инструкциями для каждого технологического блока.

Инструкция по созданию беспроводной зарядки своими руками

Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе.

Схема беспроводной зарядки

Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор. Лучше использовать специальную панельку, для размещения на ней микросхемы таймера.

Инструменты и материалы для изготовления беспроводной зарядки

Для изготовления схемы беспроводной зарядки понадобятся:

  • ножницы или кусачки для работы с проволокой;
  • флюс и припой, в простейшем варианте канифоль и олово;
  • паяльник 25-40Вт;
  • обычное зарядное устройство от мобильного телефона;
  • микросхема формирователя импульсов NE555 на 5В;
  • мощный полевой транзистор IRF-Z44;

    Пример расположения выводов на аналоге транзистора
  • стабилизатор напряжения 7805;

    Расположение пинов стабилизатора
  • диод M4, для схемы приемника;
  • конденсаторы – два по 10n, и по одному 100n и 10µ;
  • резисторы – 10 Ом и 1 кОм;
  • медная, лакированная проволока для антенны – сечением 1 мм и 0,35-0,4 мм.

Изготовление передатчика

Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.

Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем.

Передатчик на травленной плате и с антенной хорошей формы

Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.

После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя.

Схема излучателя

Приемник

Конструкция приемника до безобразия проста — контур, выпрямитель, стабилитрон и накопительный конденсатор. Диод нужен импульсный, желательно в СМД исполнении, поскольку вся схема будет находится в мобильном телефоне. В моем случае применен довольно мощный и распространенный диод Шоттки SS14. Такой диод способен работать на частотах до 1МГц, ток составляет до 1А!

Конденсатор не критичен, имеет емкость от 47 до 220 мкФ (больше конечно лучше, но места может не хватить). Напряжение конденсатора от 10 до 25 Вольт.
Стабилитрон — любой на напряжение 5-6 вольт (часто встречаются с напряжением 5.6 Вольт, к примеру — BZX84C5V6).

Контур приемника (L3) содержит 15 витков провода 0,3-0,7мм, мотается по спирали на внешней или внутренней стороне задней крышки телефона.

Схему можно собрать на компактной плате или же разместить в удобном месте при помощи навесного монтажа, но желательно залить монтаж резиновым клеем или силиконом.

В качестве подопытного телефона использовался сони Sony Ericsson K750, он полностью рабочий и был куплен специально для этих опытов (куплен на запчасти за 5$), затем уже был переделан подручный Nokia N95.
Устройство может заряжать мобильный телефон достаточно быстро, все зависит от общей мощности, в данном случае аккумулятор 1000мА полностью заряжается за 3 часа.

Ток во второй контур передается методом электромагнитной индукции, в данном случае это полностью безопасно, поскольку частота понижена, никаких вредных воздействий на человека нет.

Для того, чтобы установить приемный контур, мобильный телефон разбирают. К гнезду зарядки подключают промышленное зарядное устройство и находят полярность на контактах гнезда. Далее выводы приемника подключают к соответствующим выводам гнезда.

Контур можно прикрепить к задней крышке телефона при помощи эпоксидной смолы, силикона (крайне не желательно), супер клея (использовать только тогда, когда контур планируется закрепить с внешней стороны крышки).

Подключение элементов

Прежде чем включать катушку-передатчик, нужно определить, куда будут подсоединены выходы приёмника. Варианта два:

  • непосредственно к аккумулятору — особенно удобно, если перестал функционировать стандартный microUSB-разъём или пользователь планирует «закрыть» его от внешней среды;
  • к соответствующему разъёму — тогда заряжать устройство можно будет как от собранной катушки, так и стандартным способом от сети.

В первом случае достаточно продумать, как будет батарея с «довесками» располагаться внутри корпуса, и подсоединить контакты. Во втором владелец устройства должен обратить внимание на два крайних разъёма — обычно левый из них, смотря от основания «трапеции», «плюсовой», а правый — «минусовой».

Устройство готово к работе. Теперь нужно «упаковать» приёмник в корпус, закрыть его крышкой, подключить передатчик к сети и поднести телефон ближе чем на пять сантиметров к катушке-передатчику — если сработал индикатор зарядки, схемотехник-любитель всё сделал правильно. Если нет — следует поискать слабые места сборки, проверить наличие тока и при необходимости перепаять контакты.

Важно: магнитное поле, как любое другое излучение, ослабевает по закону обратных квадратов — чем больше расстояние, тем незаметнее индукция. Чтобы «обезопасить» окружающие приборы, достаточно отставить от них беспроводную зарядку на 20–25 сантиметров — большего отдаления для устройства, собранного своими руками, не требуется.

Особенности процесса сборки и подключения

Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В. Стрелочный мультиметр – удобен для определения полярности.

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания. В обоих случаях обязательна проверка полярности и допустимых токов! Цена упущения – последующая функциональность мобильного устройства.

Простая технология модификации мобильного телефона «кнопочника»

Чтобы усовершенствовать мобильник, необходимо выполнить ряд простых действий. После обновления гаджета такие проблемы, как выход из строя гнезда для зарядки, путающиеся провода и прочее, станут несущественными.

Для реализации беспроводной зарядки потребуется пара метров медной проволоки тонкого сечения. Проводник необходимо смотать в катушку. Оптимальное количество витков 15 шт. Спираль желательно закрепить посредством клея или двухстороннего скотча, чтобы сохранить её форму. При этом для пайки контактов оставляется несколько сантиметров проволоки. Для соединения с гнездом зарядного устройства применяется импульсный диод и конденсатор, прикрепляемые к разным концам.

С целью создания передающего контура беспроводной зарядки формируются витки размером 1,5 см. Диаметр катушки после скручивания должен составлять 10 см. Оба конца должны быть свободными. Остальная конструкция скрепляется при помощи изоленты или скотча.

Далее наматывается 30 витков более тонкого медного проводника для передатчика. Для замыкания контура применяются транзистор и конденсатор. Положив устройство, оснащённое под крышкой приёмника, в зоне передающего кольца вверх дисплеем, можно добиться беспроводной зарядки телефона.

Плюсы:

  • нет надобности в присоединении провода к смартфону;
  • практичность в применении;
  • возможность зарядки сразу нескольких телефонов;
  • отсутствие проводов, которые спутываются и со временем перетираются.

Недостатками беспроводных зарядок считаются такие факторы:

  • сравнительно высокая стоимость;
  • небольшая скорость процесса пополнения аккумулятора энергией;
  • часть подаваемого питания расходуется в виде тепла;
  • совместимость не со всеми смартфонами, например, для зарядки iPhone понадобятся дополнительные приспособления;
  • невозможность или неудобство использования заряжаемого девайса (при удалении от зарядного устройства процесс заряда прерывается).

Беспроводная зарядка своими руками

Потрясающие пластины для зарядки своими руками, которые выглядят элитно

Сезонные поделки | Искусство и ремесла

Обновлено

Пожалуйста, поддержите этот сайт, поделившись!


Перейти к руководству

Когда вы развлекаетесь на праздники, украшение стола может дорого обойтись! Недавно я влюбился в клетчатую тартановую пластину для зарядного устройства, которую увидел в элитном магазине домашнего декора, но, черт возьми, она была дорогой! Именно тогда я решил сделать зарядных пластин своими руками с использованием предметов Долларового дерева.

Этот пост содержит партнерские ссылки, и я получу компенсацию, если вы совершите покупку после перехода по моим ссылкам. Для получения дополнительной информации см. мои раскрытия информации .

Учебное пособие по зарядному устройству своими руками

Чтобы увидеть это руководство в действии, посмотрите мое недавнее видео о рождественских поделках на YouTube! Он также включает в себя 9 других рождественских проектов DIY, таких как белая тарелка «Радость», изображенная выше.

ПОДПИСАТЬСЯ НА МОЙ КАНАЛ YOUTUBE

Сделать зарядные тарелки своими руками из ткани так просто, что вы влюбитесь в эту поделку! Они идеально подходят для любого обеденного стола или уголка для завтрака, потому что вы можете настроить дизайн в соответствии с вашим декором.

Как только я увидел пластины для зарядных устройств в Dollar Tree, я схватил их разных цветов. Я использовал золотые зарядные пластины при планировании декора свадебного душа моей племянницы, но я был готов дать им небольшое обновление. Вы также можете попробовать использовать деревянное зарядное устройство для этого урока.

Тартановые тарелки для зарядных устройств продаются в элитном бутике

Во время моего праздничного похода по магазинам я увидел клетчатые тартановые пластины для зарядных устройств, и лампочка перегорела. После очень недолгих поисков я нашел почти такой же образец пледа в магазине для рукоделия, а остальное уже история!

Примечания по изготовлению пластин зарядного устройства своими руками

Перед тем, как приступить к этому проекту «Сделай сам», важно помнить о нескольких вещах.

  1. Купите пластины зарядного устройства до ткани. Таким образом, вы сможете точно отмерить необходимое количество ткани. Я измерил «припуск» от 1/4 до 1/2 дюйма вокруг пластины зарядного устройства, чтобы убедиться, что у меня достаточно места, чтобы вдавить его в зазубренную часть пластины.
  2. Не стирайте ткань предварительно. Эти тарелки не предназначены для непосредственной подачи еды, и их нельзя стирать. Вот почему я предлагаю не стирать ткань в первую очередь. Вы не хотите, чтобы цвета исчезли, прежде чем вы покажете свою красивую сервировку стола.
  3. Запечатайте края пластин. После того, как вы обрежете лишнюю ткань, вам нужно нанести последний штрих Mod Podge по краям пластины. Это предотвратит осыпание слоя ткани.

Варианты размещения подставок для зарядных устройств

Эти красивые подставки для зарядных устройств прекрасно смотрятся в качестве элемента декора вашего стола, особенно на Рождество или в других особых случаях.

Рождественский обеденный стол

Вы можете увидеть, как они выглядят в моей домашней экскурсии по рождественским украшениям выше.

Тарелки для зарядных устройств задают тему стола, поэтому было легко подобрать праздничную центральную деталь и другие акценты, например, эту клетчатую ленту.

Shop the Post

Вы можете приобрести товары, аналогичные тем, что вы видите здесь, нажав на ссылки ниже. Спасибо за поддержку моего малого бизнеса через вашу покупку, без каких-либо дополнительных затрат для вас!

Включите JavaScript для просмотра контента

Закрепите на потом!

Пластины для зарядного устройства своими руками

Автор: firstdayofhome.com

Сделайте тарелки для зарядки своими руками, чтобы украсить свой стол рисунком по вашему выбору!

Это прекрасный способ добавить индивидуальности вашему обеденному столу для праздников или особого случая. Это еще и бюджетно!

5 из 1 голоса

Печать Pin

Время подготовки 10 минут

Активное время 15 минут

Общее время 25 минут0003

  • щетка для кисти или пенопластовой кисти

  • ▢ Пластиковые пластинки зарядного устройства (6)
  • ▢ 1 Ярд хлопчатобу чтобы примерно обвести периметр на ткани, оставив зазор около 1/2 дюйма от края пластины.

  • Вырежьте кусок ткани. Не волнуйтесь, если некоторые края обрезаны грубо, так как вы обрежете их позже.

  • Нанесите тонкий слой Mod Podge на пластину с помощью поролоновой кисти.

  • Расположите круг ткани над тарелкой и плотно прижмите ткань к тарелке. Используйте пищевую полиэтиленовую пленку в качестве «перчатки», чтобы сгладить любые края. Это предотвратит прилипание ткани к пальцам.

  • Обрежьте края пластины, чтобы удалить излишки ткани.

  • При необходимости нанесите больше средства Mod Podge на края, чтобы предотвратить изнашивание. Дайте пластине полностью высохнуть (20-30 минут) перед использованием.

Нет необходимости предварительно стирать ткань. Ткань не дает усадку после наложения ее на плиту.

Если вы нанесете верхний слой Mod Podge, ткань может стать несколько матовой. Я решил оставить ткань в покое после нанесения ее на тарелку.

Обратите внимание, что Fabric Mod Podge обычно используется при нанесении материала на саму ткань, поэтому состав Mod Podge Matte прекрасно подходит для этих целей.

Только точечная очистка.

Пробовали этот проект? Упомяните @firstdayofhome или отметьте #firstdayofhome!

Вам также может понравиться…


Пожалуйста, поддержите этот сайт, поделившись!

Easy DIY Wood Charger Plates

Difficulty
Easy

Этот пост содержит партнерские ссылки для вашего удобства (это означает, что если вы совершите покупку после перехода по ссылке, я получу крошечную комиссию, но это не будет стоить денег). вам копейки больше)! Щелкните здесь, чтобы ознакомиться с полной информацией.

Поскольку мы планировали наш простой рождественский декор стола, мне захотелось чего-то, что добавило бы немного тепла и уюта декору стола. Вместо того, чтобы покупать деревянные зарядные пластины, я решил сделать вмятину в нашей куче деревянного лома и сделать ее самостоятельно.

Используя остатки кленовой фанеры толщиной 1/4″ и немного морилки, я бесплатно делаю шесть двусторонних зарядных пластин своими руками! Должен любить, когда ваши кусочки мусора превращаются во что-то веселое!

Но прежде чем мы углубимся в то, как сделать эти зарядные устройства… что вообще такое пластина для зарядного устройства?

Зарядная тарелка предназначена для защиты стола и скатерти от пятен во время еды. Конечно, на них приятно смотреть, но они также могут собирать ваши крошки и капли во время еды.

При этом зарядные пластины определенно не нужны. Вы всегда можете почистить скатерть или стол, так что они здесь не спасают мир или что-то в этом роде.

Если они вам нравятся, украсьте ими свой стол. А если нет? Пропустите их.

Теперь последний вопрос, прежде чем мы углубимся в этот DIY. Остается ли пластина зарядного устройства на столе?

Технически существует этикет, когда зарядная пластина находится на столе и когда ее снимают, но моя личная философия заключается в том, что зарядные пластины всегда могут оставаться на столе.

Пусть они станут постоянным украшением вашего стола. Вытирайте их после еды, а затем кладите обратно. Таким образом, ваш стол всегда будет выглядеть так, как будто он готов к приему гостей.

Итак, начинаем делать своими руками!

Инструменты
  • Запрос или свиток. — One in Gloss Red Pepper
  • Дополнительно: скотч
  • Герметик

Как сделать своими руками деревянные салфетки

Новичок в рукоделии? Загрузите наше бесплатное руководство «5 шагов к началу работы своими руками»!

ШАГ 1: НАРИСИТЕ СВОЙ КРУГ

Сначала нам нужно набросать шаблон, которому мы будем следовать. Поскольку я не беспокоюсь о том, чтобы мои зарядные устройства были идеально круглыми, я просто проследил некоторые зарядные устройства, которые у меня уже были. Диаметр зарядных устройств составляет примерно 14 дюймов, что является стандартным размером для обычного зарядного устройства или круглой салфетки.

ШАГ 2: РЕЗКА ДРЕВЕСИНЫ С ПОМОЩЬЮ ЛОБЗИВА

После того, как вы нарисовали круги, пора взять лобзик или лобзик, чтобы начать резку.

Как я уже упоминал ранее, я не очень беспокоюсь о том, что они идеально круглые. На самом деле, я думаю, что отсутствие идеальной круглой формы добавляет немного больше интереса.

Так как я хочу, чтобы они были органическими, я использовал свое быстрое и чистое лезвие для электролобзика и быстро прорезал фанеру. Я двигался так быстро, как позволяло лезвие, стараясь изо всех сил следовать своей линии на высокой скорости.

Если вы хотите, чтобы ваши салфетки были более однородными, режьте медленнее, чтобы у вас было больше контроля, чтобы полностью оставаться на линии.

Если вы вырезаете зарядные устройства из большого куска фанеры, грубо вырежьте каждое зарядное устройство, а затем вернитесь и подкрасьте каждое отдельное зарядное устройство. Меньшим куском фанеры легче управлять, чем гигантским листом.

ШАГ 3: ПЕСОК

Теперь, когда все вырезано, давайте сгладим края и подготовим нашу древесину к окрашиванию.

Сначала проведите наждачной бумагой по краю фанеры, чтобы убедиться, что он ровный и ровный.

Затем закруглите края фанеры, используя ту же технику, которую мы использовали здесь.

Наконец, отшлифуйте лицевые стороны фанеры, чтобы они были красивыми и гладкими. Если ваша древесина раскололась во время резки, обязательно отшлифуйте оставшиеся осколки.

ШАГ 4: ПЯТНА

Прежде чем добавить цвет морилки, возьмите несколько обрезков, которые вы отрезали ранее. Перед тем, как принять окончательное решение, протестируйте несколько цветов морилки на кусках дерева.

Я решил окрасить свою морилкой Minwax Early American.

П.С. Хотите подробный мастер-класс по окрашиванию? Ознакомьтесь с нашим полным руководством по окрашиванию древесины!

ДОПОЛНИТЕЛЬНЫЙ ШАГ 5: ПОКРАСКА

Если вы хотите добавить металлические или окрашенные детали к своим деревянным зарядным устройствам, возьмите немного скотча и аэрозольной краски для начала. Я решил добавить простую красную полоску на каждую пластину зарядного устройства, чтобы добавить немного больше цвета в мой рождественский стол.

У меня не было для этого точной науки. Я выровнял свой первый кусок ленты с нижней частью зарядного устройства, поместил карандаш поверх ленты в качестве прокладки, а затем добавил второй кусок ленты, чтобы создать линию.

Убедитесь, что остальная часть зарядного устройства закрыта, чтобы защитить ее от чрезмерного распыления, затем возьмите аэрозольную краску и нанесите несколько тонких слоев.

На этом этапе очень важно прижать ленту до конца, прежде чем добавлять краску, чтобы избежать растекания.

ЭТАП 6: УПЛОТНЕНИЕ

Несмотря на то, что пластины зарядного устройства не предназначены для того, чтобы их можно было есть, я решил на всякий случай запечатать их безопасным для пищевых продуктов покрытием. Следуйте инструкциям на вашем герметике для достижения наилучших результатов.

Вот оно! Теперь вы знаете, как сделать деревянную зарядную тарелку своими руками. Мне нравится, что они добавляют немного тепла и универсальны, чтобы сочетаться практически с любым декором стола.

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
