Не работает свет в салоне на ВАЗ-2114: фото и видео
Что делать, когда внезапно пропал свет в салоне ВАЗ-2114? Многие автомобилисты скажут – ехать к электрику и пусть он разбирается. Но мы попробуем найти причину и методы устранения, когда пропало освещение салона сами.
Содержание
- 1 Почему не горит свет в салоне (основные причины)
- 1.1 Чиним свет и знакомимся с электрикой
- 1.1.1 Лампочка
- 1.1.2 Плафон
- 1.1.3 Предохранитель и реле на ВАЗ-2114
- 1.1.4 Проводка
- 1.1 Чиним свет и знакомимся с электрикой
- 2 Выводы
Почему не горит свет в салоне (основные причины)
Схема электрооборудования автомобиля, которую необходимо изучить прежде, чем приступать к работе
Освещение салона автомобиля – это часть электрики, а поэтому, в любом случае, стоит проблему искать именно в этой части машины. Конечно, рекомендуется изучить, хотя бы поверхностно, технические схемы электрики, чтобы быть хоть немного в теме.
Итак, что же понадобиться? Подробная схема электроузлов автомобиля, немного смекалки и минимальный набор инструментов.
Рассмотрим места, где может скрываться проблема:
- Лампочка.
- Плафон.
- Предохранитель.
- Проводка.
Чиним свет и знакомимся с электрикой
Поскольку определены основные места неисправности, можно смело перейти непосредственно к методам решения проблемы. Стоит отметить, что с автомобильной электрикой — не все так просто, но поскольку это ВАЗ-2114, то здесь можно сказать всё предельно ясно. Перейдём к методам решения проблемы.
Лампочка
Первое, что необходимо проверить – это лампа освещения, поскольку именно её перегорание могу стать причинно того, что пропал свет в салоне автомобиля.
Для того чтобы её достать придётся снять крышку плафона. После этого необходимо проверить есть ли нить раскаливания, и вставить лампу в контрольно-измерительный прибор или просто подключить к АКБ. Если лампа загорелась, то причина неисправности не в ней.
Плафон
Проблема может скрывать в плафоне
Неоднократно, причиной неисправности становился сам плафон, где просто поплавилась контактная группа и замкнула, что вызвало перегорание или сгоревший предохранитель.
Для его диагностики потребуется демонтировать с автомобиля и визуально осмотреть. А также рекомендуется прозвонить контакты, идущие от лампы к проводке.
Предохранитель и реле на ВАЗ-2114
Замена предохраните может решить проблему
Следующей причиной становится сгоревший предохранитель освещения салона. Перегорать эта деталь может вследствие короткого замыкания, которое по разным причинам возникает в бортовой цепи. Зачастую замыкание вызвано именно неисправностью плафона.

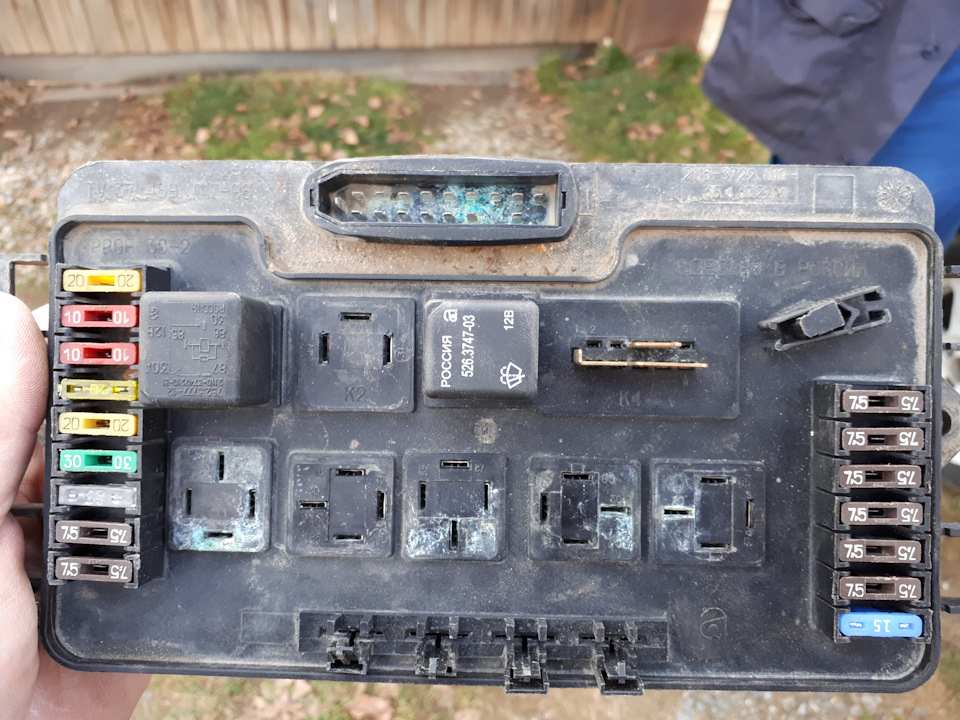

Реле подсветки салона отмечено стрелочкой. Нередко контакты подгорают и не дают включиться свету
Проводка
Обрыв проводки может послужить причиной неисправности
Электрическая проводка – ночной кошмар любого автолюбителя. Одним всё понятно, а вот для других – это «тёмный лес». Так, в процессе диагностических операций необходимо прозвонить провода, идущие от плафона к питанию или кнопке.
Выводы
Причин неисправности света салона в ВАЗ-2114 мало и каждый начинающий автолюбитель сможет определить причину неисправности.
Стоит помнить, если автолюбитель не уверен, что сможет разобраться с проблемой, то лучше всего обратиться в автосервис.
Где находится реле стартера ваз 2114?
Прочее › Находится
Под панелью, в районе ручки открывания капота, рядом с реле зажигания и задних птф…
- Где находится реле включения стартера на ваз 2115?
- Как проверить работает ли реле стартера?
- Где находится реле стартера на ваз 21214?
- Где находится реле стартера?
- Где находится предохранитель и реле стартера?
- Как щелкает реле стартера?
- Как понять что сломалось реле стартера?
- Как понять что реле не работает?
- Почему реле щелкает а стартер не крутит?
- Как работает реле включения стартера?
- Где находится реле?
- Как называется реле стартера?
- Где находится реле стартера на ваз?
- Как снять реле стартера ваз 2114?
- Почему выходит из строя реле стартера?
- Как проверить реле ваз?
- Где находится реле стартера на ваз 21074 инжектор?
- Где находится реле включения?
- Как можно завести машину без стартера?
- Что делать если машина не заводится стартер не крутит?
- Как завести машину Если стартер не работает?
- Где находится реле Эбу?
- Как снять стартер ваз 21214?
- Где находится блок предохранителей?
- Где находится реле стартера на ваз 2107 инжектор?
- Где находится реле стартера жигули?
Где находится реле включения стартера на ваз 2115?
Под капотом рядом с полкой предохранителей на корпусе его нет(((В салоне есть со стороны пассажира два реле и под каждым по два предохранителя и два реле с водительского места под панелью слева возле рычага открывания капота.
Как проверить работает ли реле стартера?
До того как проверить втягивающее мультиметром, его нужно снять со стартера.Удерживающую обмотку тестируют следующим образом:
- Тестер ставят на режим прозвонки.
- Один из щупов оставляют на клемме замка зажигания.
- Вторым щупом нужно коснуться корпуса.
- Если слышен сигнал прибора — обмотка цела, если же нет — имеется обрыв.
Где находится реле стартера на ваз 21214?
Реле стартера находится под дополнительным блоком предохранителей рядом с реле зажигания. На ВАЗ 21214 реле включения стартера прикреплено к кронштейну реле системы впрыска.
Где находится реле стартера?
Где находится предохранители и реле стартера
Чтобы проверить целостность предохранителей и работоспособность реле стартера, необходимо с левой стороны от руля, в нижней части приборной панели нажать на защелку и опустить крышку блока вниз. Выше блоков предохранителей, справа находится реле стартера.
Где находится предохранитель и реле стартера?
Установка реле и предохранителей производится в монтажные блоки, расположенные в салоне или под капотом автомобиля. Вместе с ними располагается и предохранитель стартера, защищающий это устройство от коротких замыканий.
Как щелкает реле стартера?
Однократное щелканье — «говорит» о том, что втягивающая обмотка работает, бендикс «вышел». Если после этого шестерня не крутит — либо неисправен сам стартер автомобиля, либо — «обошлась» муфта свободного хода.
Как понять что сломалось реле стартера?
К признакам неисправностей имеющегося в автомобиле втягивающего реле агрегата можно отнести следующее:
- Стартер осуществляет работу даже после запуска ДВС. Выявить это можно по звуку;
- Стартер работает вхолостую.
- Стартер не начал работу после характерного щелчка, сигнализирующего о включении устройства.
Как понять что реле не работает?
Чтобы проверить реле переменного тока можно подавать соответствующее, то есть переменное напряжение.
Если до ушей донесся отчетливый щелчок, значит, контакты замыкаются, что говорит о хорошем функционировании механизма. Но более точные результаты дает тестирование измерительным устройством.
Почему реле щелкает а стартер не крутит?
Наиболее часто причиной неисправности является обрыв проводов, идущих к втягивающему реле стартера, а также подгорание контактов в замочном механизме пуска двигателя. Недостаточный электрический контакт может стать причиной того, что автомобиль не заводится, стартер не крутит, но при этом трещит втягивающее реле.
Как работает реле включения стартера?
Втягивающее реле в стартере автомобиля подает ток на мотор самого стартера, а также выталкивает бендикс стартера. Таким образом, когда стартер начинает крутиться, то бендикс стартера должен вытолкнуться. Реле стартера считают простым прибором.
Где находится реле?
Реле расположены в основании центрального распределительного устройства и в основании главного блока реле, за отделкой под панелью приборов со стороны пассажира.
На автомобилях с большим количеством оборудования, за основанием главного блока реле расположен блок дополнительных реле.
Как называется реле стартера?
Назначение втягивающего реле стартера: втягивающее реле (его еще называют тяговое реле) предназначено для подачи тока управления на мотор стартера для осуществления выталкивания бендикса стартера в зацепление с маховиком.
Где находится реле стартера на ваз?
Где расположено реле Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле.
Как снять реле стартера ваз 2114?
Чтобы снять втягивающее реле откручиваем 2 болта крепления реле, а также нижний контакт и отсоединяем контакт электродвигателя. Вытаскиваем реле.
Почему выходит из строя реле стартера?
ПРИЧИНЫ НЕИСПРАВНОСТИ СТАРТЕРА: ПРИЧИНА ВЫХОДА ИЗ СТРОЯ
Неисправность электрических соединений, тугой ход или неисправность электромагнитного реле (тягового реле), электрическая неисправность электродвигателя, повреждение механизма включения, шестерни стартера или механизма свободного хода.
Как проверить реле ваз?
Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок): Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86). Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).
Где находится реле стартера на ваз 21074 инжектор?
Установлено реле включения стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу саморезом.
Где находится реле включения?
Реле находится в блоке реле, рядом с блоком предохранителей возле горловины бачка с омывайкой.
Как можно завести машину без стартера?
Самый известный способ — «с толкача», то есть разогнав автомобиль, а затем включив подходящую передачу. При этом связь между колесами и двигателем обеспечит проворачивание коленвала со скоростью, достаточной для запуска. Но есть нюансы. Прежде всего этот способ подойдет для автомобилей с механической коробкой передач.
Что делать если машина не заводится стартер не крутит?
Наиболее распространённая причина того, что стартёр не крутит — это разряженный аккумулятор. Понадобится проверить заряд аккумуляторной батареи и при необходимости дозарядить. Возможно, она долго служила и вышла из строя, тогда потребуется замена на новую.
Как завести машину Если стартер не работает?
Если при запуске двигателя стартер не запускается, можно использовать метод прямого запуска.Способы пуска двигателя без стартера:
- выжать педаль сцепления;
- нажать и удерживать акселератор;
- запустить двигатель.
Где находится реле Эбу?
Этот блок устанавливается под торпедой в автомобильном салоне и выполняет множество функций. Основной функцией является контроль работы исполнительных устройств и установленных в автомобиле датчиков. ЭБУ также «следит» за работой реле насоса подачи топлива.
Как снять стартер ваз 21214?
Головкой на «13» отворачиваем гайку «плюсового» провода и снимаем стартер с Нивы 21214; сдвигаем стартер вдоль блока цилиндров в сторону, и вынимаем его; снять стартер с карбюраторного двигателя достаточно легко из-за отсутствия опорных кронштейнов впускной трубы; установку стартера проводим в обратном порядке.
Где находится блок предохранителей?
На современных автомобилях расположение предохранителей обычно такое: один блок расположен под капотом, в моторном отсеке, а другой — под приборной панелью в салоне. На крышке монтажного блока должна быть прикреплена табличка с условными обозначениями — схема предохранителей.
Где находится реле стартера на ваз 2107 инжектор?
Установлено реле включения стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу саморезом.
Где находится реле стартера жигули?
Реле стартера на ваз-2107 установлено в моторном отсеке с правой стороны по ходу машины. Оно зафиксировано на правом крыле, там есть специальная шпилька с гайкой крепления реле.
- Где находится предохранитель и реле стартера?
- Где находится реле Эбу?
- Где находится реле включения стартера на ваз 2115?
- Где находится реле включения?
- Где находится реле стартера жигули?
- Где находится реле стартера на ваз 2107 инжектор?
- Где находится реле стартера на ваз 21074 инжектор?
- Где находится реле стартера на ваз 21214?
- Где находится реле стартера на ваз?
- Где находится реле стартера?
- Как завести машину Если стартер не работает?
- Как называется реле стартера?
- Как понять что реле не работает?
- Как понять что сломалось реле стартера?
- Как проверить работает ли реле стартера?
- Как проверить реле ваз?
- Как работает реле включения стартера?
- Как снять реле стартера ваз 2114?
- Как снять стартер ваз 21214?
- Как щелкает реле стартера?
- Почему выходит из строя реле стартера?
- Что делать если машина не заводится стартер не крутит?
