Ремонт Ауди А3 Замена ламп наружного освещения Audi A3

Руководства по ремонту
Руководство по ремонту Ауди А3 1996+ г.в.
Замена ламп наружного освещения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите выключатель соответствующей лампы.
2. Выключите зажигание.

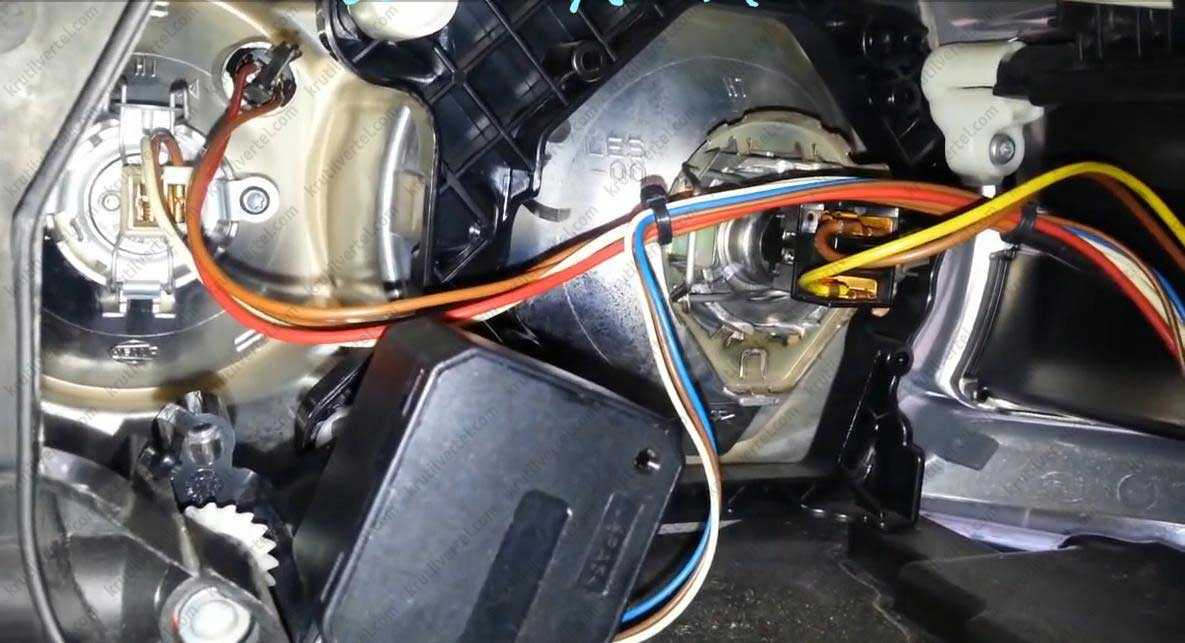

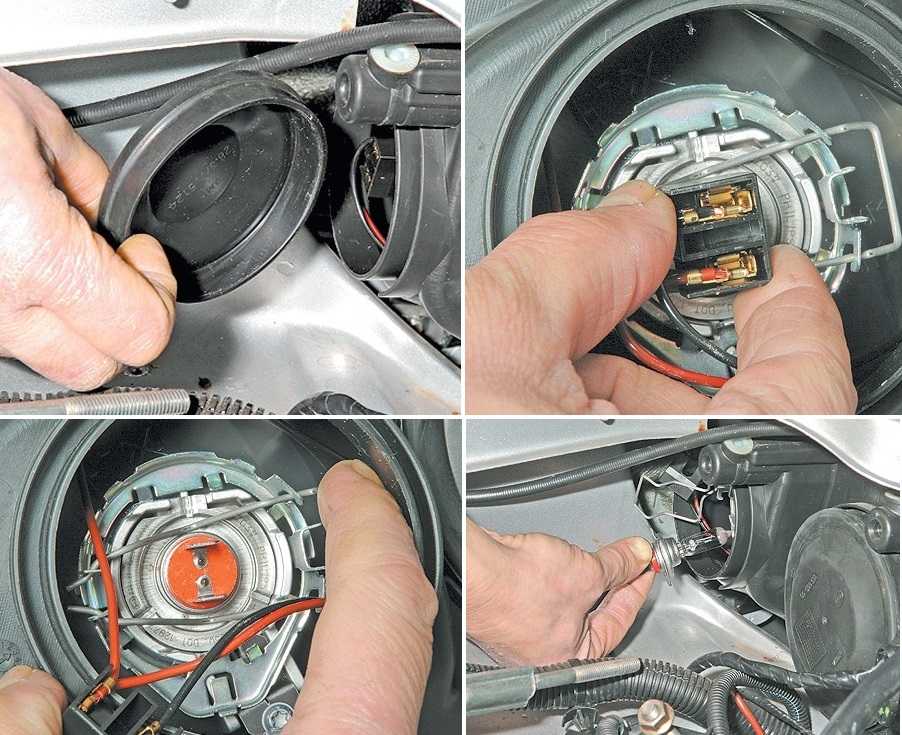

Ближний и дальний свет

ВНИМАНИЕ

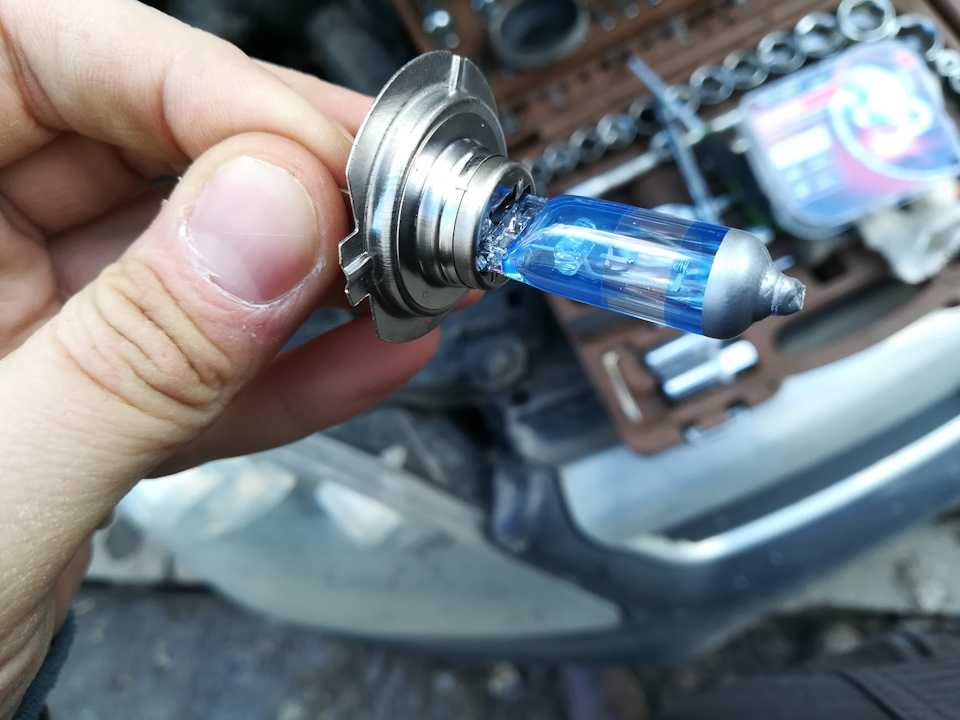

Лампы Н7 находятся под давлением и могут треснуть при выполнении их замены. Поэтому при замене ламп Н7 необходимо пользоваться рукавицами и защитными очками.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.

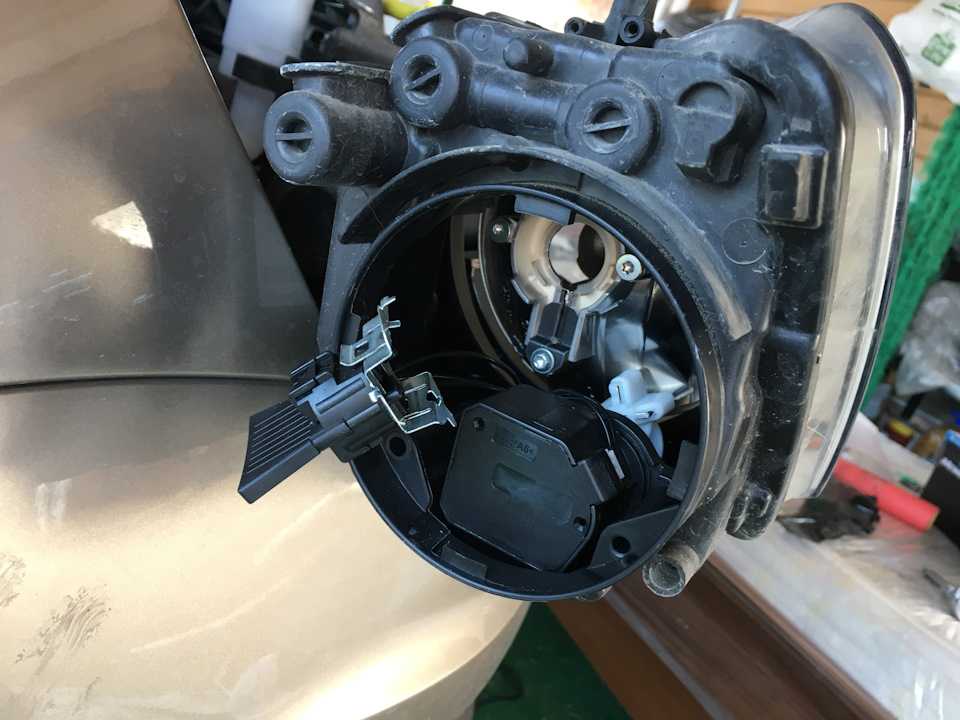

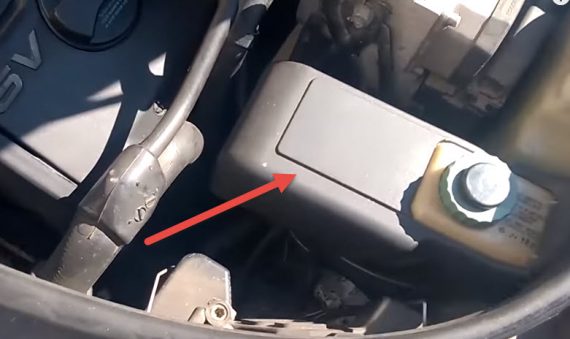

	2. Снимите крышку сзади фары. Для этого нажмите на обе планки –1– вниз и отсоедините их из держателей –2–. Откиньте крышку –3– вверху назад и выньте из нижних направляющих.

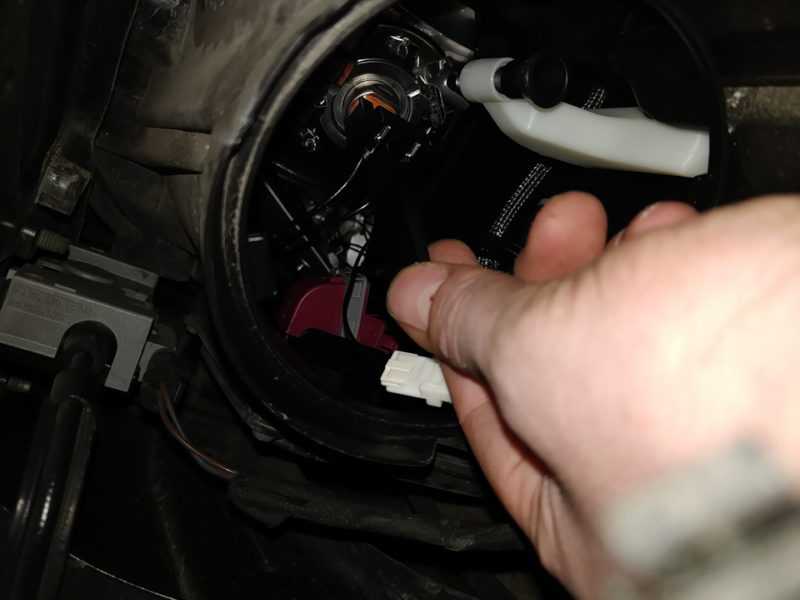

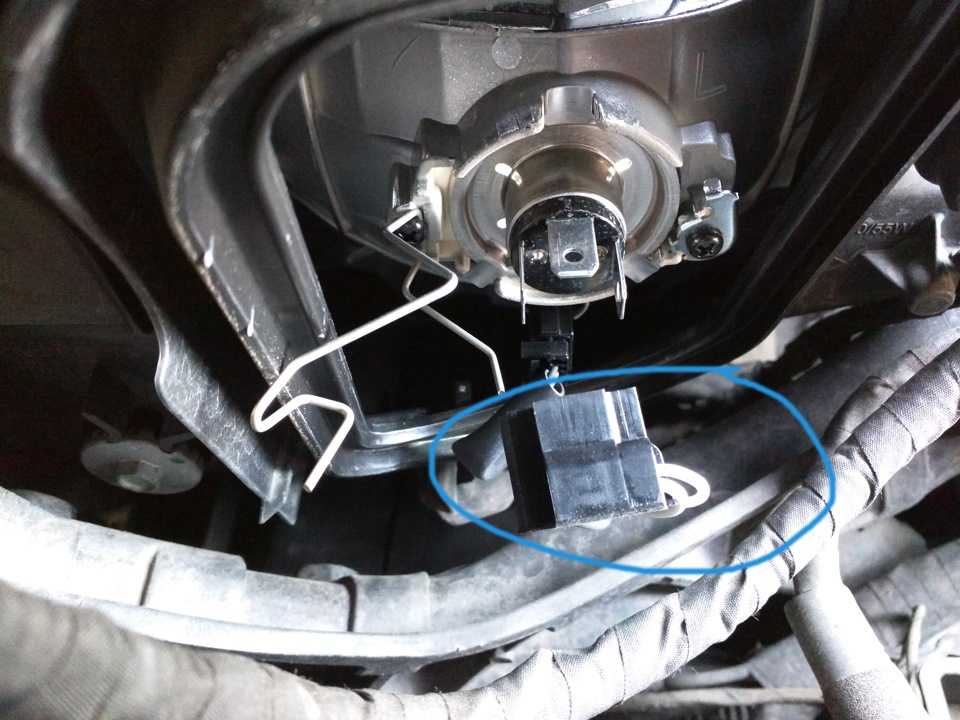

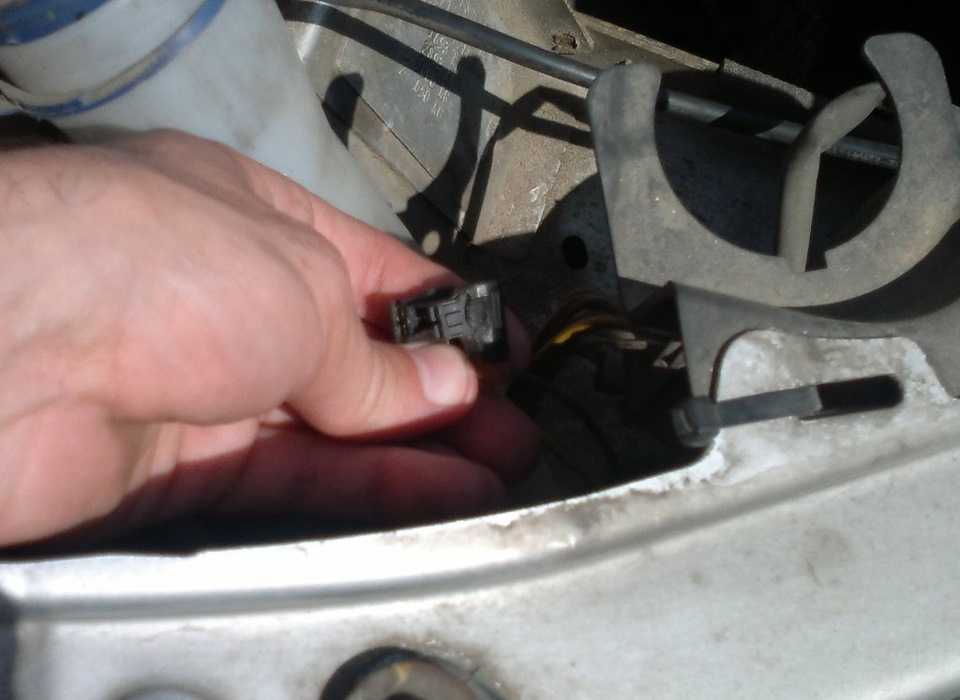

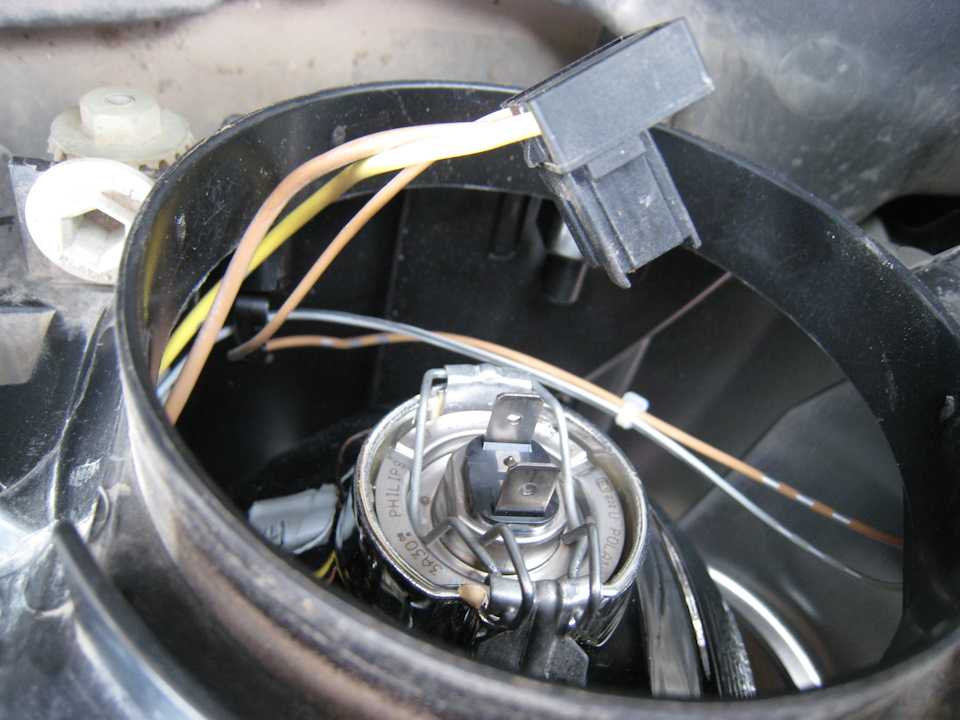

	3. Расстыкуйте разъем лампы ближнего света –3– или дальнего света –4–. 1 – электродвигатель регулировки дальности света, 2 – разъем фары.

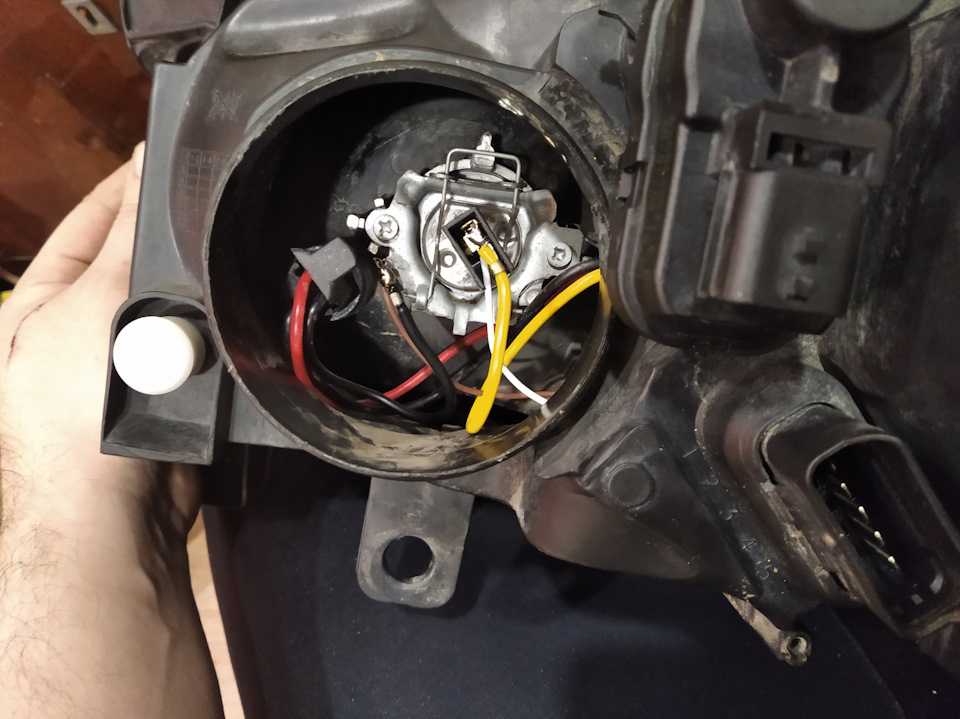

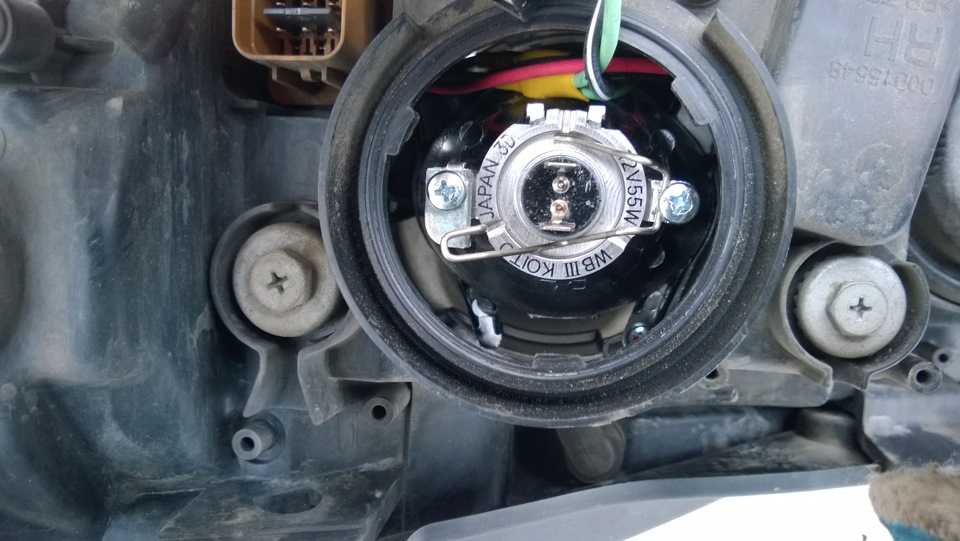

4. Немного приподнимите с обратной стороны фары пружинный зажим в центре и наклоните его в направлении стрелки.

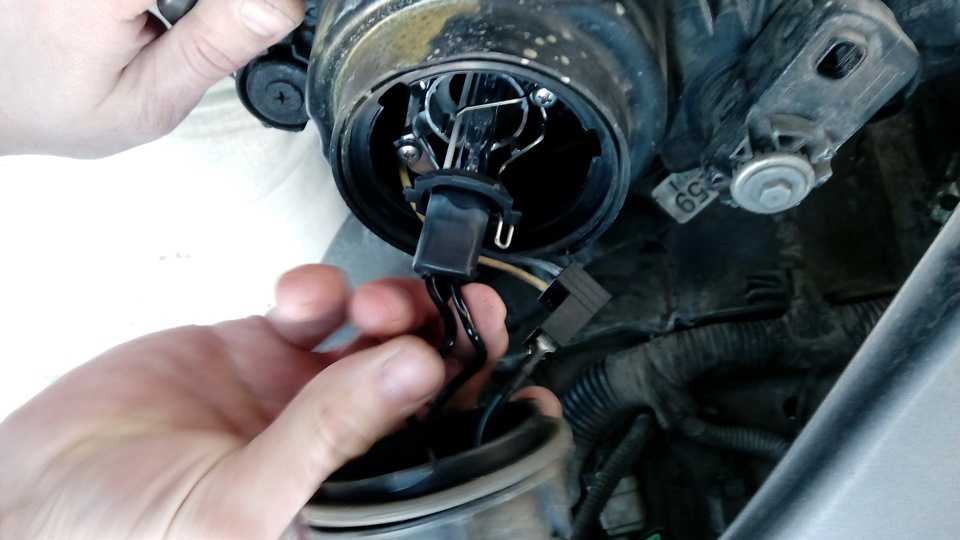

5. Расстыкуйте разъем лампы ближнего света.

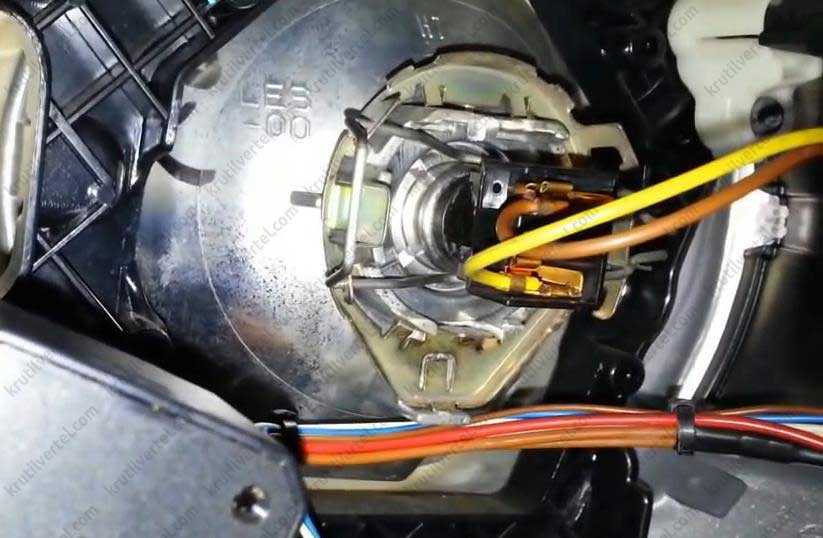

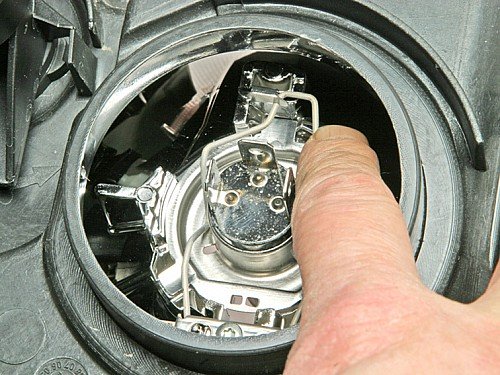

6. Нажмите и раскройте пружинный зажим над стопорной лапкой.

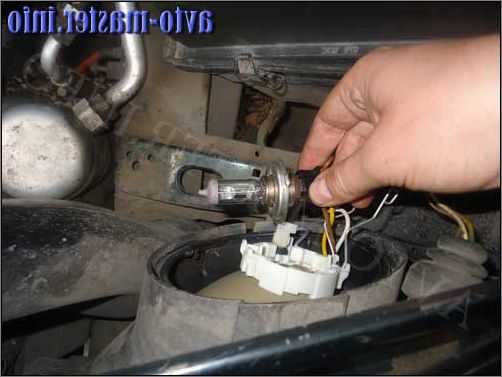

7. Выньте лампу из рефлектора. ВНИМАНИЕ Не берите лампу голыми пальцами. Отпечаток пальцев испаряется и осаждается на рефлекторе, снижая световой поток лампы. Обязательно устанавливайте лампу того же исполнения. Пятна на лампе устраняются чистым платком, смоченным в спирте.

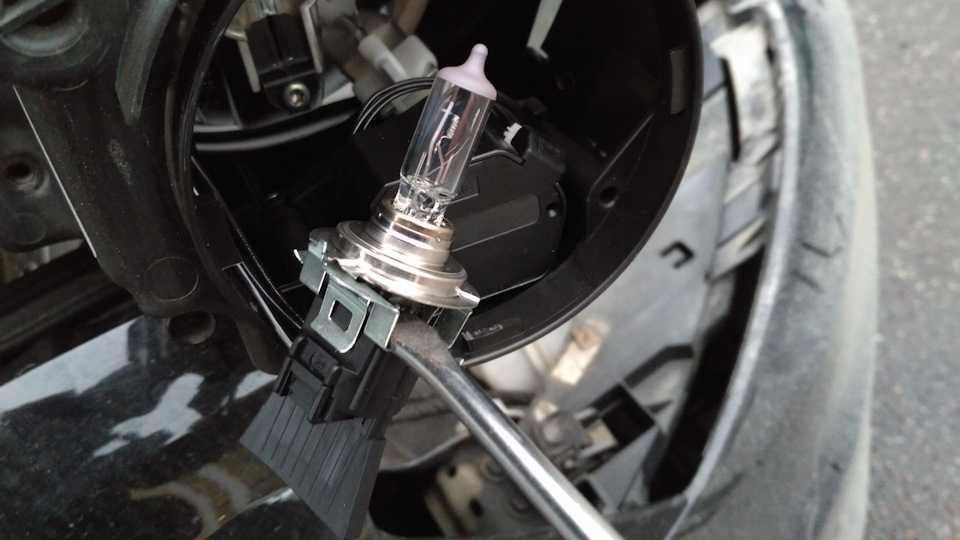

8. Вставьте новую лампу так, чтобы лапки вошли в соответствующие пазы на корпусе.
9. Откиньте назад пружинную скобу и зафиксируйте в лапках.
10. Состыкуйте разъем на патроне.
11. Поставьте крышку на обратной стороне фары и зафиксируйте пружинным зажимом.
12. Проверьте регулировку фар в условиях СТО.
13. Закройте капот.

Стояночный свет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Снимите крышку сзади фары. Для этого вверху нажмите вниз обе пластмассовые планки и освободите их. Откиньте крышку назад.
	3. Выньте патрон –1– с лампой из рефлектора. 2 – штекер дальнего света.
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вдавите патрон с лампой в рефлектор до упора.
7. Соедините крышку на обратной стороне фары внизу и зафиксируйте ее вверху.
8. Закройте капот.

Передний указатель поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний сигнал поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

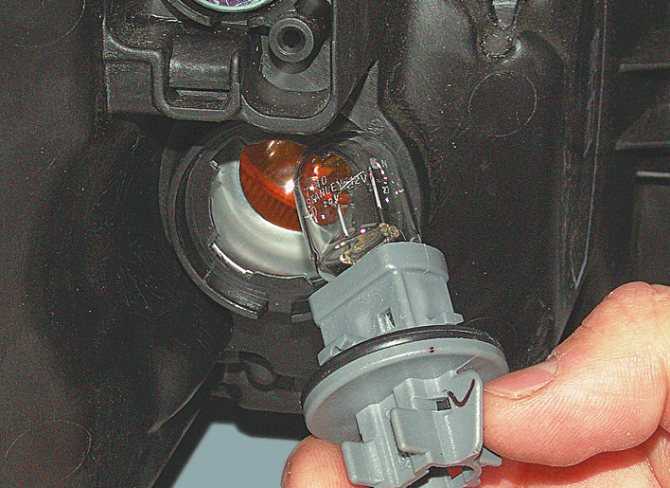

	2. Поверните влево патрон лампы –1– и выньте его из корпуса –3–.
3. Слегка вдавите лампу –2– в патрон, поверните на 90° (1/4 оборота) влево и выньте лампу. ВНИМАНИЕ Не касайтесь колбы новой лампы пальцами руки. Пользуйтесь чистой тряпкой или надевайте тонкие перчатки.
4. Вставьте новую лампу, слегка надавите на нее и поверните вправо.
5. Вставьте патрон с лампой в рефлектор и поверните вправо. ВНИМАНИЕ Патрон должен зафиксироваться.
6. Установите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

Боковой повторитель указателя поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Нажмите пальцами указатель поворота вперед в направлении фары (стрелка на иллюстрации) и выньте ее в задней части из отверстия в крыле –3–. При снятии лампа смещается вперед, преодолевая силу пластмассовой пружины –4–.
2. Снимите патрон лампы –5– с корпуса –6–.
3. Выньте лампу из патрона и замените.
4. Вставьте патрон с лампой в корпус.
5. Вставьте лампу сзади в пластмассовые крючки в отверстии крыла, с другой стороны вдавите и зафиксируйте пластмассовую пружину.

Задний фонарь

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь.
2. Откройте карман багажника слева или справа. Для этого поверните зажим вверху у крышки кармана налево.
	3. Расстыкуйте разъем –3– заднего фонаря.
4. Сожмите стопорные планки –2– и таким образом освободите держатель лампы.
5. Выньте держатель лампы –1–.
6. Поврежденную лампу слегка вдавите в патрон, поверните на 90° (1/4 оборота) влево и выньте. ВНИМАНИЕ Вставьте новую лампу, слегка вдавите ее и поверните вправо.
7. Вставьте держатель лампы в задний фонарь, нажмите и зафиксируйте.
8. Состыкуйте разъем у держателя лампы.
9. Закройте крышку кармана багажника и зафиксируйте зажим поворотом вправо.
10. Закройте заднюю крышку.

Фонарь освещения номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь.
	2. Отверните в планке –1– по два винта с крестообразными шлицами –3–. На иллюстрации изображена лампа освещения правого номерного знака.
3. Выньте держатель лампы из планки и расстыкуйте разъем –2–.
4. Выньте лампу –4– из патрона и замените. При этом следите за надежностью установки лампы. При необходимости слегка подогните зажимы.
5. Состыкуйте разъем.
6. Вставьте держатель лампы в планку и закрепите винтами.
7. Закройте заднюю дверь.

Дополнительный стоп–сигнал

Дополнительный стоп–сигнал расположен вверху задней двери позади заднего стекла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.
	2. Расстыкуйте разъем –6–.
3. Выверните винт крепления из –4– из насечной заклепки –1–.
4. Отсоедините крючок –7– из проема и снимите стоп–сигнал.
5. Снимите рассеиватель –3– с держателя лампы –2–.
6. Выньте поврежденную лампу –5– из держателя лампы –2– и вставьте новую лампу.
7. Вставьте держатель лампы с рассеивателем и закрепите его винтами.
8. Состыкуйте разъем.
9. Установите на место внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.

Скачать информацию со страницы

↓ Комментарии ↓

1. Органы управления и приемы безопасной эксплуатации
1.0 Органы управления и приемы безопасной эксплуатации 1.1 Расположение органов управления и приборов 1.2 Ключи, замки кузова с единым управлением и охранная сигнализация 1.3 Электрические стеклоподъемники и зеркала заднего вида 1.4 Системы безопасности. Перевозка детей 1.5 Сиденья 1.6 Багажник 1.7 Регулируемая рулевая колонка 1.8 Ручной тормоз 1.9 Автоматическая трансмиссия 1.10 Устройство акустической помощи при парковке 1.11 Замок зажигания и запуск двигателя 1.12 Контрольные и измерительные приборы. Предупредительные и диагностическая системы 1.13 Путевой компьютер 1.14 Выключатели и переключатели 1.15 Темпостат 1.16 Стеклоочистители и стеклоомыватели 1.17 Вентиляция, отопитель и кондиционер воздуха салона 1.18 Подъемно–сдвижная панель крыши* 1. 19 Освещение салона и багажника 1.20 Оборудование салона 1.21 Багажник на крыше 1.22 Обкатка 1.23 Особенности вождения автомобиля и вспомогательные системы (ABS, EDS, ASR, ESP) 1.24 Эксплуатация прицепа 1.25 Заправка топливом и аварийное отпирание крышки заправочного лючка 1.26 Капот 1.27 Переналадка фар 1.28 Аптечка 1.29 Знак аварийной остановки 1.30 Комплект инструмента и домкрат 1.31 Запасное колесо

2. Автомобили марки Audi A3/S3
2.0 Автомобили марки Audi A3/S3 2.1 Идентификационные номера автомобиля 2.2 Приобретение запасных частей 2.3 Технология обслуживания, инструмент и оборудование рабочего места 2.4 Поддомкрачивание и буксировка 2.5 Запуск двигателя от вспомогательного источника питания 2.6 Проверки готовности автомобиля к эксплуатации 2.7 Автомобильные химикалии 2.8 Диагностика неисправностей узлов и систем автомобиля

3. Текущий уход и обслуживание
3.0 Текущий уход и обслуживание 3.1 График текущего обслуживания 3.2 Общая информация о настройке 3. 3 Проверка уровней жидкостей, контроль утечек 3.4 Проверка состояния шин и давления в них 3.6 Замена двигательного масла и масляного фильтра 3.7 Проверка зубчатого ремня привода ГРМ на наличие повреждений, измерение износа 3.8 Проверка тормозной системы 3.9 Проверка топливной системы 3.10 Ротация и замена колес. Цепи противоскольжения 3.11 Проверка состояния и замена шлангов двигательного отсека, локализация утечек 3.12 Проверка функционирования системы охлаждения 3.13 Проверка состояния системы выпуска отработавших газов 3.14 Визуальная проверка герметичности коробки переключения передач 3.15 Проверка состояния компонентов подвески и рулевого управления 3.16 Проверка состояния защитных чехлов приводных валов 3.17 Смазка фиксаторов дверей и цилиндра замка 3.18 Проверка состояния, регулировка и замена щеток стеклоочистителей 3.19 Визуальный контроль ремня безопасности и блока подушки безопасности 3.20 Проверка состояния батареи, уход за ней и зарядка 3.21 Проверка уровня трансмиссионного масла РКПП 3. 22 Замена фильтра воздуха салона 3.23 Замена фильтрующего элемента воздушного фильтра 3.24 Замена тормозной жидкости 3.25 Проверка и замена свечей зажигания 3.26 Замена топливного фильтра дизельного двигателя 3.27 Проверка уровня жидкости системы гидроусиления руля 3.28 Проверка уровня жидкости главной передачи автоматической трансмиссии 3.29 Замена масла в сцеплении Haldex моделей с полным приводом 3.30 Проверка состояния приводных ребристых ремней 3.31 Проверка уровня трансмиссионной жидкости АТ

4. Двигатель
4.0 Двигатель 4.1 Проверка компрессии в цилиндрах двигателя 4.2 Проверка двигателя с помощью вакуумметра 4.3 Снятие и установка нижней крышки двигательного отсека 4.4 Снятие и установка двигателя/РКПП 4.5. Четырехцилиндровые бензиновые двигатели 1.6, 1.8 л 4.6 Дизельные двигатели 4.7. Капитальный ремонт 4.8. Система смазки 4.9. Снятие и установка зубчатого ремня

5. Системы охлаждения, отопления
5.0 Системы охлаждения, отопления 5.1 Система охлаждения двигателя 5. 2. Системы вентиляции, отопления и кондиционирования воздуха 5.3 Антифриз – средство защиты от замерзания 5.4 Замена охлаждающей жидкости 5.5 Снятие, установка и проверка термостата 5.6 Снятие и установка радиатора и вентилятора 5.7 Снятие и установка насоса охлаждающей жидкости 5.8 Проверка системы охлаждения под давлением 5.9 Проверка термовыключателя вентилятора охлаждения

6. Системы питания и выпуска отработавших газов
6.0 Системы питания и выпуска отработавших газов 6.1. Система питания 6.2. Общая информация и меры безопасности 6.3. Система впрыска дизельного двигателя 6.4. Система выпуска отработавших газов

7. Электрооборудование двигателя
7.0 Электрооборудование двигателя 7.1. Система электронного управления зажиганием и впрыском 7.2. Системы заряда и запуска

8. Ручная коробка переключения передач
8.0 Ручная коробка переключения передач 8.1 Снятие и установка РКПП 8.2 Привод переключения передач 8.3 Снятие и установка корпуса механизма выбора передач 8. 4 Регулировка привода переключения

9. Автоматическая трансмиссия и модели с полным приводом
9.0 Автоматическая трансмиссия и модели с полным приводом 9.1 Регулировка троса селектора переключения автоматической трансмиссии 9.2 Снятие и установка автоматической трансмиссии 9.3 Диагностика электрических компонентов и считывание кодов неисправностей 9.4 Полный привод

10. Сцепление и приводные валы
10.0 Сцепление и приводные валы 10.1. Снятие, установка и проверка сцепления 10.2. Снятие и установка приводных валов

11. Тормозная система
11.0 Тормозная система 11.1 Замена передних тормозных колодок 11.2 Снятие и установка дисковых тормозных механизмов задних колес 11.3 Проверка толщины тормозного диска 11.4 Снятие и установка тормозного диска/суппорта 11.5 Регулировка стояночного тормоза 11.6 Тормозная жидкость 11.7 Удаление воздуха из тормозной системы 11.8 Снятие и установка тормозного шланга 11.9 Проверка усилителя тормоза 11.10 Снятие, установка и регулировка выключателя стоп-сигнала 11. 11 Снятие и установка рычага и троса стояночного тормоза

12. Подвеска и рулевое управление
12.0 Подвеска и рулевое управление 12.1 Передняя подвеска 12.2. Снятие, проверка и установка шаровой опоры 12.3 Задняя подвеска 12.4. Снятие и установка амортизатора и пружины 12.5 Рулевое управление 12.6. Снятие и установка блока подушки безопасности

13. Кузов
13.0 Кузов 13.1 Общая информация и меры безопасности 13.2 Уход за кузовом 13.3 Уход за изготовленными из винила панелями отделки 13.4 Уход за обивкой и ковриками салона 13.5 Ремонт незначительных повреждений кузовных панелей 13.6 Ремонт значительных повреждений кузова 13.7 Снятие и установка внутрисалонного зеркала 13.8 Снятие и установка подлокотника 13.9 Снятие и установка нижней центральной консоли 13.10 Снятие и установка диагностического штекера систем безопасности 13.11 Снятие и установка центральной консоли 13.12 Снятие и установка облицовки стойки А 13.13 Снятие и установка кармана со стороны водителя 13. 14 Снятие и установка вещевого ящика 13.15 Снятие и установка задней боковой облицовки 13.16 Снятие и установка облицовки задней части крыши 13.17 Снятие и установка планки порога 13.18 Снятие и установка облицовки двери задка 13.19 Снятие и установка облицовки багажника 13.20 Снятие и установка облицовки замка крышки багажника 13.21 Снятие и установка переднего сиденья 13.22 Снятие и установка крышки переднего сиденья 13.23 Снятие и установка крышки направляющей сиденья со стороны швеллера 13.24 Снятие и установка крышки направляющей сиденья со стороны туннеля 13.25 Подсоединение перемычки проводки подушки безопасности 13.26 Снятие и установка заднего сиденья и спинки 13.27 Снятие и установка панели замка капота 13.28 Снятие и установка бамперов 13.29 Снятие и установка крыла 13.30 Снятие и установка внутренней накладки крыла 13.31 Снятие и установка локеров арки переднего и заднего колес 13.32 Снятие и установка троса привода замка капота 13.33 Снятие и установка замка капота 13.34 Снятие и установка крючка капота 13. 35 Снятие, установка и регулировка капота 13.36 Уплотнения капота 13.37 Снятие и установка двери задка 13.38 Снятие и установка петли двери задка 13.39 Регулировка двери задка 13.40 Снятие и установка уплотнителя двери задка 13.41 Снятие и установка замка двери задка 13.42 Снятие и установка запорного механизма 13.43 Снятие и установка клинового элемента замка двери задка 13.44 Снятие и установка планки ручки двери задка 13.45 Снятие и установка облицовки двери 13.46 Изоляция обшивки двери 13.47 Регулировка кнопки разблокировки 13.48 Снятие и установка передней двери и держателя регулировочных элементов 13.49 Регулировка двери 13.50 Снятие и установка стеклоподъемника и стекла окна двери 13.51 Снятие и установка электродвигателя стеклоподъемника 13.52 Снятие и установка ручки передней двери и цилиндра замка 13.53 Снятие и установка балки регулировочных элементов и петель задней двери 13.54 Снятие и установка щитка и балки бокового усилителя/планки шахты окна 13.55 Установка боковой подушки безопасности 13. 56 Установка боковой подушки безопасности в балку регулировочных элементов 13.57 Снятие и установка наружного зеркала и стекла зеркала 13.58 Снятие и установка накладки стойки В 13.59 Снятие и установка бокового молдинга 13.60 Снятие и установка накладки двери и крыла 13.61 Единый замок – общие сведения и вакуумные шланги 13.62 Снятие и установка активаторов единого замка 13.63 Аварийная разблокировка крышки лючка топливного бака 13.64 Снятие и установка насоса единого замка 13.65 Замена резинок щеток стеклоочистителей 13.66 Регулировка сопел стеклоомывателя 13.67 Снятие и установка сопел омывателя ветрового стекла 13.68 Снятие и установка, проверка и регулировка конечного положения рычагов стеклоочистителя

14. Бортовое электрооборудование
14.0 Бортовое электрооборудование 14.1 Электрооборудование системы комфорта 14.2 Диагностика неисправностей бортового электрооборудования — общая информация 14.3 Проверка электродвигателя стеклоочистителя 14.4 Проверка обогреваемого заднего стекла 14. 5 Проверка стоп-сигнала 14.6 Снятие, установка и проверка звукового сигнала 14.7 Предохранители 14.8 Плавкие вставки 14.9 Прерыватели цепи (тепловые реле) 14.10 Реле 14.11 Замена батарей ключа дистанционного управления 14.12 Замена батареи/лампы ключа с подсветкой 14.13 Противоугонная блокировка 14.14 Приборы освещения 14.15 Замена ламп наружного освещения 14.16 Замена лампочек внутреннего освещения 14.17 Снятие и установка фары 14.18 Снятие и установка электродвигателя регулировки дальности света 14.19 Снятие и установка переднего указателя поворота 14.20 Снятие и установка заднего фонаря 14.21 Регулировка света фар 14.22 Приборы 14.23 Снятие и установка приборной доски 14.24 Снятие и установка подрулевого переключателя 14.25 Снятие и установка выключателей и ламп 14.26 Снятие, установка и кодирование радиоприемника 14.27 Ввод кода радиоприемника 14.28 Снятие и установка громкоговорителя 14.29 Снятие и установка антенны крыши 14.30 Дополнительная установка радиотелефона на специальным образом подготовленные модели 14. 31 Снятие и установка электродвигателя переднего стеклоочистителя 14.32 Снятие и установка рычага и электродвигателя заднего стеклоочистителя 14.33 Снятие и установка очистителя заднего стекла 14.34 Снятие и установка резервуара с насосом стеклоомывателя 14.35 Элементы темпостата

15. Электросхемы
15.0 Электросхемы 15.2 Обозначения на электрических схемах 15.3 Соединения массы (только для стран c холодным климатом) 15.4 Соединения массы 15.5 Аккумуляторная батарея, стартер, генератор, главный блок предохранителей/аккумуляторная батарея 15.6 Прибор управления для Motronic, реле топливного насоса, инжекторов, системы зажигания, датчика Холла 15.7 Прибор управления для Motronic, датчиков детонации, датчика числа оборотов двигателя, датчика температуры охлаждающей жидкости 15.8 Прибор управления для Motronic, блока управления дроссельной заслонкой 15.9 Прибор управления для Motronic, датчика кислорода, измерителя массы воздуха, регулятор распределительного вала, электромагнитного клапана продувки адсорбера, переключателя впускного трубопровод 15. 10 Выключатель прикуривателя, разгрузочное реле для контакта Х 15.11 Переключатель света, подрулевой переключатель левый 15.12 Регулятор освещения выключателей и приборов управления, регулировки дальности света, стеклоочистителя и омывателя, регулировки дальности света (не относится к системе Motronic турбодвигателя 1.8 л 154 кВт S3) 15.13 Правый подрулевой переключатель, стеклоочиститель и омыватель, очиститель заднего стекла 15.14 Габаритные огни, стоп-сигналы, фонари заднего хода, туманные фонари 15.15 Звуковой сигнал, обогреваемое заднее стекло, прикуриватель, подсветка пепельницы 15.16 Коробка предохранителей, обогреваемое сопло омывателя, освещениевещевого ящика, фонарь освещения номерного знака 15.17 Коробка предохранителей, обогреваемое сопло, освещение вещевого ящика, фонарь освещения номерного знака 15.18 Коробка предохранителей 15.19 Коробка предохранителей, штекер диагностики, радиоподготовка 15.20 Сигналы поворота и аварийная сигнализация 15.21 Лампы освещения багажника, выключатель контактов двери 15. 22 Блок панели приборов, комби-процессор в блоке панели приборов, контроль стояночного тормоза 15.23 Блок панели приборов, комби-процессор в блоке панели приборов, тахометр, спидометр, указатель резерва топлива, топливный насос, контроль охлаждающей жидкости, реле давления масла, стрелочные часы 15.24 Блок панели приборов, комби-процессор в блоке панели приборов, датчик резерва/уровня топлива, контрольные лампы 15.25 Блок панели приборов, комби-процессор в блоке панели приборов, считывающая катушка противоугонной защиты, датчик скорости движения, контрольные лампы, контроль ремня безопасности 15.26 Вентилятор охлаждающей жидкости, вентилятор свежего воздуха 15.27 Аккумуляторная батарея, стартер, генератор, главный блок предохранителей/аккумуляторная батарея 15.28 Прибор управления для Simos, реле топливного насоса, инжекторы, система зажигания, клапан переключения впускного трубопровода 15.29 Прибор управления для Simos, датчик детонации, датчик числа оборотов двигателя, датчик температуры охлаждающей жидкости, датчик Холла 15. 30 Прибор управления для Simos, блок управления дроссельной заслонкой, выключатель гидроусилителя руля 15.31 Прибор управления для Simos, датчик кислорода, измеритель массы воздуха, электромагнитный клапан системы адсорбера 15.32 Блок панели приборов, комби-процессор в блоке панели приборов, топливный насос, датчик резерва топлива, датчик скорости 15.33 Прицеп 15.34 Электрические стеклоподъемники, 3-дверные модели (с защитой защемления), сторона водителя 15.35 Электрические стеклоподъемники, 3-дверные модели (с защитой защемления), сторона переднего пассажира 15.36 Система антиблокировки тормозов ABS и разъем блока управления 15.37 Система управления двигателем 1.6 л 15.38 Система управления двигателем 1.8 л без турбокомпрессора 15.39 Система управления двигателем 1.8 л с турбокомпрессором

Audi A3 | Замена ламп наружного освещения

Руководства ￫ Audi ￫ A3 (Ауди А3)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключите выключатель соответствующей лампы.
2. Выключите зажигание.

Ближний и дальний свет

ВНИМАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
	2. Снимите крышку сзади фары. Для этого нажмите на обе планки –1– вниз и отсоедините их из держателей –2–. Откиньте крышку –3– вверху назад и выньте из нижних направляющих.
	3. Расстыкуйте разъем лампы ближнего света –3– или дальнего света –4–. 1 – электродвигатель регулировки дальности света, 2 – разъем фары.
4. Немного приподнимите с обратной стороны фары пружинный зажим в центре и наклоните его в направлении стрелки.
5. Расстыкуйте разъем лампы ближнего света.
6. Нажмите и раскройте пружинный зажим над стопорной лапкой.
7. Выньте лампу из рефлектора. ВНИМАНИЕ Не берите лампу голыми пальцами. Отпечаток пальцев испаряется и осаждается на рефлекторе, снижая световой поток лампы. Обязательно устанавливайте лампу того же исполнения. Пятна на лампе устраняются чистым платком, смоченным в спирте.
8. Вставьте новую лампу так, чтобы лапки вошли в соответствующие пазы на корпусе.
9. Откиньте назад пружинную скобу и зафиксируйте в лапках.
10. Состыкуйте разъем на патроне.
11. Поставьте крышку на обратной стороне фары и зафиксируйте пружинным зажимом.
12. Проверьте регулировку фар в условиях СТО.
13. Закройте капот.

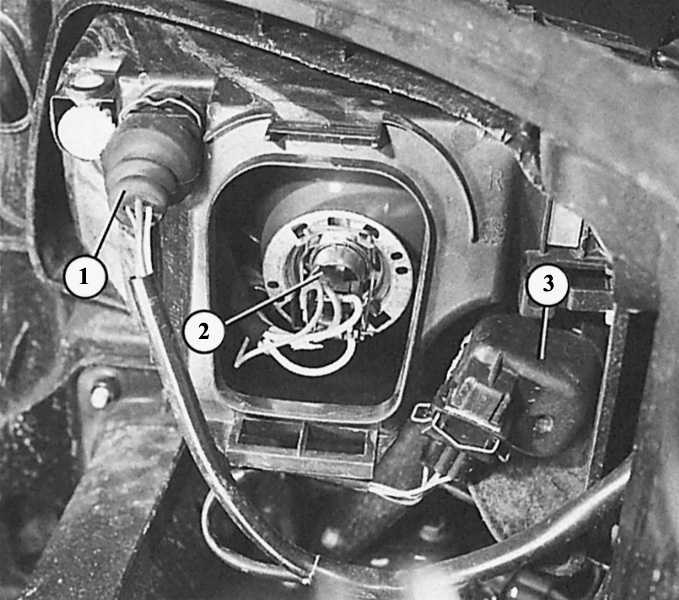

Стояночный свет

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Снимите крышку сзади фары. Для этого вверху нажмите вниз обе пластмассовые планки и освободите их. Откиньте крышку назад.
	3. Выньте патрон –1– с лампой из рефлектора. 2 – штекер дальнего света.
4. Выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Вдавите патрон с лампой в рефлектор до упора.
7. Соедините крышку на обратной стороне фары внизу и зафиксируйте ее вверху.
8. Закройте капот.

Передний указатель поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите передний сигнал поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.
	2. Поверните влево патрон лампы –1– и выньте его из корпуса –3–.
3. Слегка вдавите лампу –2– в патрон, поверните на 90° (1/4 оборота) влево и выньте лампу. ВНИМАНИЕ Не касайтесь колбы новой лампы пальцами руки. Пользуйтесь чистой тряпкой или надевайте тонкие перчатки.
4. Вставьте новую лампу, слегка надавите на нее и поверните вправо.
5. Вставьте патрон с лампой в рефлектор и поверните вправо. ВНИМАНИЕ Патрон должен зафиксироваться.
6. Установите указатель поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

Боковой повторитель указателя поворота

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Нажмите пальцами указатель поворота вперед в направлении фары (стрелка на иллюстрации) и выньте ее в задней части из отверстия в крыле –3–. При снятии лампа смещается вперед, преодолевая силу пластмассовой пружины –4–.
2. Снимите патрон лампы –5– с корпуса –6–.
3. Выньте лампу из патрона и замените.
4. Вставьте патрон с лампой в корпус.
5. Вставьте лампу сзади в пластмассовые крючки в отверстии крыла, с другой стороны вдавите и зафиксируйте пластмассовую пружину.

Задний фонарь

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь.
2. Откройте карман багажника слева или справа. Для этого поверните зажим вверху у крышки кармана налево.
	3. Расстыкуйте разъем –3– заднего фонаря.
4. Сожмите стопорные планки –2– и таким образом освободите держатель лампы.
5. Выньте держатель лампы –1–.
6. Поврежденную лампу слегка вдавите в патрон, поверните на 90° (1/4 оборота) влево и выньте. ВНИМАНИЕ Вставьте новую лампу, слегка вдавите ее и поверните вправо.
7. Вставьте держатель лампы в задний фонарь, нажмите и зафиксируйте.
8. Состыкуйте разъем у держателя лампы.
9. Закройте крышку кармана багажника и зафиксируйте зажим поворотом вправо.
10. Закройте заднюю крышку.

Фонарь освещения номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь.
	2. Отверните в планке –1– по два винта с крестообразными шлицами –3–. На иллюстрации изображена лампа освещения правого номерного знака.
3. Выньте держатель лампы из планки и расстыкуйте разъем –2–.
4. Выньте лампу –4– из патрона и замените. При этом следите за надежностью установки лампы. При необходимости слегка подогните зажимы.
5. Состыкуйте разъем.
6. Вставьте держатель лампы в планку и закрепите винтами.
7. Закройте заднюю дверь.

Дополнительный стоп–сигнал

Дополнительный стоп–сигнал расположен вверху задней двери позади заднего стекла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.
	2. Расстыкуйте разъем –6–.
3. Выверните винт крепления из –4– из насечной заклепки –1–.
4. Отсоедините крючок –7– из проема и снимите стоп–сигнал.
5. Снимите рассеиватель –3– с держателя лампы –2–.
6. Выньте поврежденную лампу –5– из держателя лампы –2– и вставьте новую лампу.
7. Вставьте держатель лампы с рассеивателем и закрепите его винтами.
8. Состыкуйте разъем.
9. Установите на место внутреннюю облицовку задней двери, обратитесь к подразделу Снятие и установка облицовки двери задка.

Audi A3 | Замена лампочек

Руководства ￫ Audi ￫ A3 (Ауди А3)

ОБЩИЕ СВЕДЕНИЯ

Лампочки ближнего и дальнего света

Лампочки ближнего и дальнего света, а также габаритных огней доступны со стороны моторного отсека.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары, поворачивая его против часовой стрелки.
	2. Отсоединить разъем электрических проводов (В).
3. Снять пружину крепления лампочки (А).
4. Повернуть держатель лампочки против часовой стрелки и извлечь его из фары.
5. Заменить лампочку.
6. Вставить держатель лампочки в гнездо фары и зафиксировать его поворотом до упора вправо.
7. Установить пружину крепления и разъем проводов.
8. Проверить правильность функционирования лампочки.
9. Закрепить кожух на задней части фары.
Предупреждение Нельзя дотрагиваться пальцами до стеклянной части лампочек, в особенности галогенных. В противном случае перед установкой лампочки в гнезде ее следует промыть спиртовым раствором.

Габаритные огни

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять кожух с задней части фары.

2. Извлечь держатель лампочки (под держателем лампочки ближнего и дальнего света).

3. Заменить лампочку.

4. Вставить держатель в гнездо.

5. Убедиться в том, что патрон лампочки хорошо закреплен.

6. Проверить установку и функционирование лампочки.

7. Закрепить кожух на задней части фары.

Лампочки фар дальнего света

Некоторые версии автомобилей оснащены фарами дальнего света с галогенными лампочками.

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снять скобу (А) крепления крышки и снять крышку фары.
	2. Сжать пружину (В) крепления лампочки и отодвинуть ее. Извлечь лампочку (С).
3. Отсоединить разъем проводов.
4. Соединить новую лампочку с разъемом электрических проводов и вставить ее в фару.
5. Установить пружину крепления лампочки.
6. Установить крышку и скобу крепления.

Передние указатели поворотов

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. С задней стороны бампера отодвинуть наружу зажим крепления.
	2. Достать из бампера лампочку переднего указателя поворота вперед; в версии Ghia лампочка переднего указателя поворота придерживается рычагом, расположенным под верхним креплением бампера, который следует отодвинуть наружу для извлечения лампочки.
3. Повернуть держатель лампочки переднего указателя поворота влево и извлечь его.
4. Нажать на лампочку, повернуть ее влево и извлечь.
5. Установить в держателе новую лампочку, поворачивая ее вправо, а затем закрепить указатель поворота, выполняя вышеописанные действия в обратной последовательности.

Задний фонарь

Лампочки заднего фонаря расположены в узле держателя, доступном изнутри багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

АВТОМОБИЛИ С КУЗОВОМ ТИПА БЕРЛИН И СЕДАН
	1. Извлечь узел держателя, перемещая стопор крепления расположенный на конце этого узла.
	2. В каждом узле держателя расположены четыре лампочки: лампочка сигнала торможения (1), лампочка заднего хода (2), лампочка габаритного огня и заднего противотуманного фонаря (3) и лампочка заднего указателя поворота (4).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем нажать на узел держателя до блокирования стопора крепления.
АВТОМОБИЛИ С КУЗОВОМ ТИПА КОМБИ
1. Открыв багажник с помощью отвертки повернуть стопор крепления и снять кожух заднего фонаря.
	2. Отодвинуть пластины крепления узла держателя (А) и извлечь его. В каждом узле держателя расположены пять лампочек: лампочка заднего хода (1), лампочка габаритного заднего огня (2), лампочка заднего указателя поворота (3), лампочка заднего противотуманного фонаря (4), лампочка сигнализации торможения (5).
3. Нажать на лампочку, которая должна быть заменена, повернуть ее и извлечь из узла держателя.
4. Установить новую лампочку в узле держателя, повернуть ее, а затем закрепить узел держателя.

Освещение номерного знака

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При помощи тонкой отвертки осторожно извлечь узел лампы освещения номерного знака из гнезда в заднем бампере.

2. Повернуть влево и извлечь держатель лампочки.

3. Заменить лампочку, которая вдавливается в держатель.

4. Установить держатель и закрепить узел лампы освещения номерного знака в заднем бампере.

Освещение багажника

В некоторых версиях оснащения кузова типа берлина и Седан присутствует лампочка освещения багажника.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При помощи отвертки осторожно снять плафон лампочки.

2. Поворачивая патрон против часовой стрелки извлечь его из плафона лампы, а затем достать из него лампочку.

Лампы освещения салона

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установив переключатель в среднее положение (лампа выключена).

2. С помощью отвертки следует достать патрон лампочки, а затем извлечь лампочку.

Стоимость замены лампы головного света Audi A3

ЗАПРОСИТЬ ЦЕНУ

Оценка цена возле ME

Место обслуживания

Рейтинг клиентов

(133)

В комплекте бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12-километровая мима

Бесплатная проверка безопасности по 50 пунктам

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА.

Посмотреть наличие

Рейтинги клиентов

(133)

Замена ламп в фарах

Сколько стоит Замена лампы головного света?

В среднем стоимость замены лампы фар Audi A3 составляет 102 доллара, из них 7 долларов на запчасти и 95 долларов на работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое лампы для фар и как они работают?

Лампы фар заключены в тщательно спроектированный корпус, который освещает проезжую часть и делает ваш автомобиль видимым для других водителей и пешеходов. Они полагаются на электрическую систему автомобиля в качестве источника питания. В настоящее время используется много типов ламп для фар, включая герметичные лампы, галогенные сменные лампы, светодиодные (светоизлучающие диоды) и газоразрядные (разрядные) лампы высокой интенсивности. Некоторые модели автомобилей продаются с вариантами фар, и механик может полагаться на VIN-код вашего автомобиля, чтобы определить тип системы фар в вашем автомобиле.

Во всех фарах используются отражатели в корпусе фары для фокусировки ламп фар. Это позволяет направлять на проезжую часть наиболее полезный световой поток. В галогенных лампах есть газ, который обеспечивает дополнительный свет. Лампы HID используют два электрода внутри лампы, которые заряжают газ для получения света. Светодиодные лампы работают при более низкой температуре, и свет на дороге, как правило, ниже, чем у газоразрядных ламп. Все фары сконструированы таким образом, чтобы обеспечить хорошее освещение дороги, когда естественного солнечного света недостаточно.

Когда менять лампы фар?

Лампа перегорела. Все различные типы ламп фар заменяются, если сама лампа вышла из строя. Это наиболее распространенный сценарий.
Лампа погасла. Некоторые типы ламп, в частности галогенные, излучают значительно меньше светового потока по мере старения нити накала лампы. Светодиодное и газоразрядное освещение не тускнеют с возрастом и поэтому обычно обслуживаются только в случае выхода из строя источника света.
Неисправность цепи фары. Обратите внимание, что в некоторых случаях лампочки не являются основной проблемой, которая приводит к необходимости замены. Вместо этого основной проблемой может быть проводка к лампе, клеммные соединения, патроны лампы и компоненты системы.

Как механики заменяют лампы в фарах?

Галогенные лампы и герметичные балки, которые обычно представляют собой модульные вставные компоненты, доступны после поднятия капота.
Процедура замены светодиодных и газоразрядных ламп зависит от того, неисправен ли сам источник света или он является компонентом цепи. Процедуры снятия сложных газоразрядных и светодиодных систем различаются в зависимости от модели автомобиля, и механики следуют процедурам ремонта, указанным в заводском руководстве по обслуживанию вашей модели.
Для всех типов ламп при замене ламп необходимо тщательно осматривать проводку и патроны, чтобы убедиться, что электрические соединения выполнены правильно и надежно.
Наконец, вновь установленные лампочки включаются для обеспечения нормальной работы.

Безопасно ли ездить с неисправной фарой?

Фары всегда должны быть полностью исправны после наступления темноты для безопасного вождения. Если у вашего автомобиля вышла из строя фара и он ездит только при достаточном дневном свете, вы можете отложить ремонт до удобного момента. Рабочие фары требуются по закону на всей территории США всякий раз, когда автомобиль используется на дорогах общего пользования от заката до восхода солнца, а также во многих других определенных условиях, например, во время дождя или когда видимость ограничена из-за дыма, тумана или других факторов. факторы.

При замене фар имейте в виду:

Если лампа не имеет видимой нити накала, которую можно осмотреть и проверить, механик может сначала проверить, подается ли питание на лампу. Это наиболее применимо, если в вашем автомобиле есть светодиодное или газоразрядное освещение, которое может выйти из строя, если электроника в цепи неисправна.
Галогенные лампы и герметичные фары следует заменять попарно, чтобы уровень освещенности был одинаковым с обеих сторон автомобиля.
Пластиковые линзы многих фар со временем изнашиваются. Если с лампочками проблем нет, их можно заменить, чтобы восстановить систему освещения вашего автомобиля до состояния нового.
Состояние патронов ламп, соединение с массой, предохранители и все компоненты цепи фар важны для правильного и надежного функционирования фар, и механик должен учитывать эти аспекты.

Быстрое и простое обслуживание у вас дома или в офисе

Гарантия на 12 месяцев и пробег 12 000 миль

Последние статьи и вопросы

Признаки неисправной или вышедшей из строя батареи брелка

Если брелку требуется несколько нажатий, чтобы открыть дверь, он срабатывает лишь изредка или вообще не работает, возможно, вам потребуется заменить его батарею.

Как долго работает главное реле (компьютер/топливная система)?

Общие признаки включают в себя: двигатель не запускается, невозможность работать в течение длительного времени и отсутствие связи со сканирующими приборами.

Как установить каталитический нейтрализатор

Каталитический нейтрализатор (https://www.yourmechanic.com/article/what-does-a-catalytic-converter-do) является одним из наиболее важных компонентов выбросов современного бензина. двигатель. Это…

Вентилятор кондиционера дует, но холодного воздуха нет

Здравствуйте. К сожалению, на этом автомобиле нет переключателя сезонов. Если он не дует холодным, то это обычно проблема с низким уровнем хладагента. В системе низкий уровень из-за утечки, и компрессор…

Новый мотор стеклоочистителя не работает.

Наиболее вероятной причиной этого является заедание тяг стеклоочистителей/трансмиссии. Это та часть, к которой присоединяется двигатель стеклоочистителя, и фактически он передает движение двигателя стеклоочистителя в движение дворников. Эта проблема очень распространена на автомобилях VW. Ты…

Ключ зажигания не поворачивается

Дом
оценки
Ауди
А3
Замена лампы фары

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать FAQ

ЗАПРОСИТЬ ЦЕНУ

Audi A3 2019 Размер лампы головного света, Таблица, Типы (LED, HID, Галоген)

Нажав на ссылку, вы будете перенаправлены на Amazon.

Lightninglab.org поддерживается читателями. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию.

Лампа фары дальнего и ближнего света (со светодиодными фарами) — светодиод

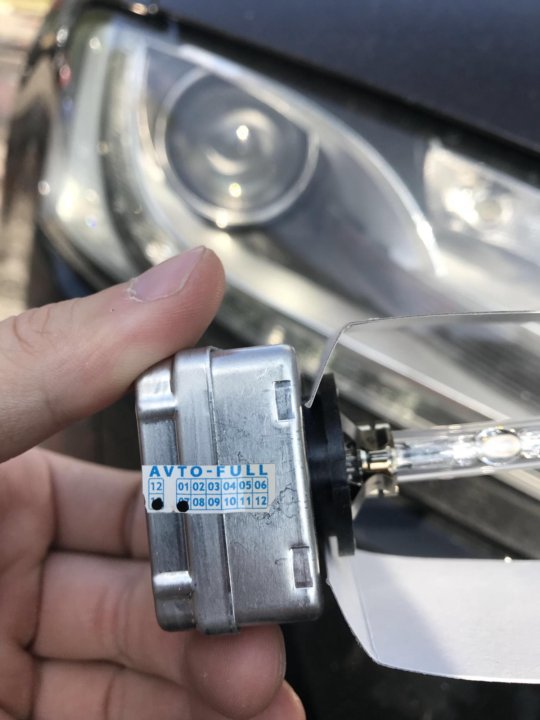

Лампа фар дальнего и ближнего света (с HID-фарами) — Д5С

СПРЯТАННЫЙ

Центральная лампа стоп-сигнала с высоким креплением — светодиод

Лампа стоп-сигнала — светодиод

Лампочка номерного знака — светодиод

Лампа стояночного света — светодиод

Лампа заднего фонаря — светодиод

Лампа дневного света — светодиод

Лампа заднего указателя поворота — светодиод

Резервная лампочка заднего хода — светодиод

Лампа переднего указателя поворота (со светодиодными фарами) — светодиод

Лампа бокового габаритного огня спереди — светодиод

Лампа бокового габаритного огня Задняя — светодиод

Лампа ступенчатого колодца — светодиод

Поворотная лампочка — светодиод

Передняя лампочка указателя поворота (с HID-фарами) — 64132

Лампочка для косметического зеркала — 6418

Светодиод

Лампочка для перчаточного ящика — 2825

Светодиод

Лампочка в перчаточном ящике — 98

Освещение багажника или грузового отсека — 2825

Светодиод

Освещение багажника или грузового отсека — 98

Купольная лампочка — 2825

Светодиод

Купольная лампочка — 98

Карта Лампочка — 2825

Светодиод

Карта Лампочка — 98

Лампа внутренней двери — 2825

Светодиод

Лампа внутренней двери — 98

Audi A3 2019 Размер лампы дальнего и ближнего света — D5S

Комплект для переоборудования ксеноновых ламп

Лучший выбор
Philips D5S Стандартный аутентичный ксенон
- Получите до 200 % больше обзора на дороге.
- Потребляет меньше энергии и улучшает видимость на дороге.
- Качество оригинального оборудования с электронным высоковольтным пускателем и балластом, встроенными в основу этой инновационной конструкции.
- DOT соответствует точному распределению света.

См. больше Комплект для переоборудования D5S Xenon HID

Размер лампы косметического зеркала Audi A3 2019 — 6418

Светодиодные фонари

Мы рекомендуем
Светодиодная лампа HELLA 6418 Performance
- Меньшее количество замен ламп с более длительным сроком службы;
- Может использоваться для внутренних и наружных работ с различными возможными применениями;
- Значительно более низкое энергопотребление по сравнению со стандартными лампами накаливания;
- Лампа, на которую можно положиться, проверена на устойчивость к ударам и вибрации.

Подробнее 6418 Светодиодные фонари
