Двигатель 9A устанавливался на следующие автомобили:

Volkswagen Passat B3 (312) 1988 — 1994
Volkswagen Passat Variant B3 (315) 1988 — 1994

Volkswagen Jetta 2 (1G2) 1989 — 1992

Volkswagen Corrado (509) 1988 — 1995

Инструмент и оборудование:
1. Головки: 13,15,17; вороток, трещотка, удлинители.
2. Головка на 10 (маленькая) с удлинителем и трещоткой
3. Рожковые ключи 13,10
4. Шестигранники 5,6
5. Головка 12 гранная на 19
6. Отвертка плоская
7. Монтажка

Загоняем автомобиль на яму (в виду отсутствия подъемника), открываем капот, выкручиваем свечи. Снимаем патрубки от расходомера до блока дроссельных заслонок. Для лучшего доступа, я снимал корпус воздушного фильтра, но можно и без этого. Снимаем «гофру» подачи теплого воздуха, трубки вакуумной системы рециркуляции и трубку управляющую заслонкой подачи теплого воздуха.

Снимаем ремень генератора (со шкива генератора, полностью снять пока не получится – будет мешать ремень компрессора кондиционера, я люблю систему клиновых ремней… 🙂
Опускаем компрессор кондиционера, снимаем с его шкива приводной ремень, полностью снимаем ремень генератора. Отпускаем ролик натяжения ремня ГРМ (головка на 15).
Лезем в яму. Отпускаем насос гидроусилителя, снимаем клиновой ремень гидроусилителя, «поднимаем» компрессор кондиционера, снимаем клиновой ремень помпы и компрессора кондиционера.

Поскольку, открутить шкив от шестерни КВ (при прошлой замене ремня), на моей машине не получилось даже после снятия вместе с шестерней – посадочные места под шестигранник – убиты до меня, я откручивал болт крепящий шестерню со шкивом к КВ двигателя (болт под 12 гранную головку на 19).

Для фиксации КВ двигателя – использовал обыкновенную плоскую отвертку:

Откручиваем болт крепления шестерни к КВ, снимаем шестерню вместе со шкивом. Шпонка на шестерне – не съемная (не факт, что на всех двигателях будет именно так, поэтому, лучше «переосторожничать»).

Для более удобного доступа, верхнюю крышку воздушного фильтра (вместе со всем, что к ней крепится)- просто «заворачивал» на двигатель.

Снимаем нижний кожух ремня ГРМ, снимаем старый ремень. Снимаем старый ролик-натяжитель, ставим новый (хотя старый вроде «еще бы походил» — рисковать не стал, купил новый).

Ставим нижний кожух – на место, крепим (закручиваем все болты и одну гаечку на 10). Устанавливаем шестерню со шкивом, затягиваем болт. Про нанесение фиксатора резьбы на болт – в своих книжках не нашел, рекомендуют смазать болт моторным маслом. Не мазал ни чем, ни 58 т.км назад, ни в этот раз.

Вытаскиваем «фиксирующую» отвертку. Проверяем ранее выставленное совпадение меток.

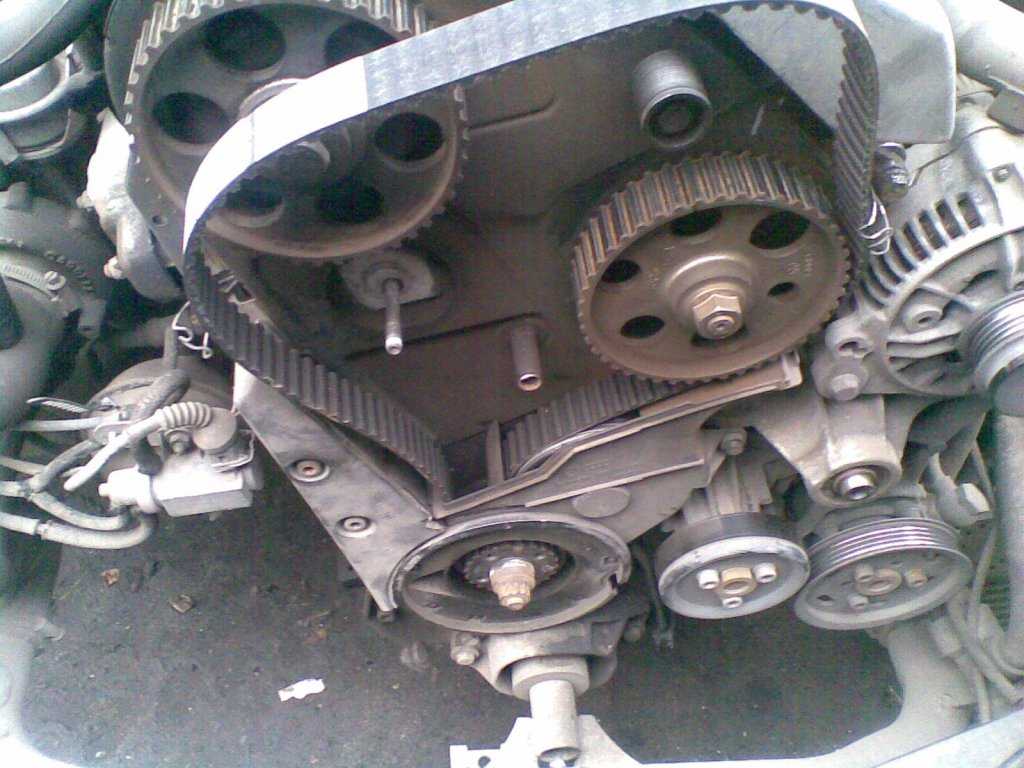

Устанавливаем ремень по схеме (через натяжитель и шестерню пром.вала на шестерню распред. вала). Натягиваем ремень ГРМ, поворачивая ролик-натяжитель (использовал плоскогубцы с загнутыми тонкими носами), затягиваем ролик.
Проворачиваем КВ на два оборота – проверяем совпадение меток. У меня совпали с первого раза, если не совпадают – отпускаем ролик-натяжитель, снимаем ремень с шестерни распред. вала, выставляем метки и к пункту «Устанавливаем ремень по схеме…».

Автор: Tom9A

Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

замена ремня ГРМ на моторах 1,8

описываемая процедура пригодится владельцам Golf III / Passat B3-B4, а так же Golf II с моторами 1,6

если у вас не карбюратор, то начать стоит со снятия корпуса воздушного фильтра

теперь места для работы значительно больше

снимаем ремень генератора (и кондиционера, если есть)

откручиваем ролик натяжения ремня

теперь нужно выставить ВМТ. Сначала коленвал. Метки есть на нижней части кожуха ремня ГРМ

ответная часть на шкиву привода ремня генератора

но есть вероятность, что нижняя шестерня имеет повреждённую и смещённую шпонку, и тогда метка будет смещена относительно реальной ВМТ. Убедиться в обратном можно, найдя метки на маховике. Что бы разглядеть её получше, нужно открутить зелёную заглушку

и тогда можно найти метки. Они могут выглядеть по разному, иногда это «0», иногда риска, иногда просто точка. И совпадать они должны с треугольным отливом на корпусе КПП

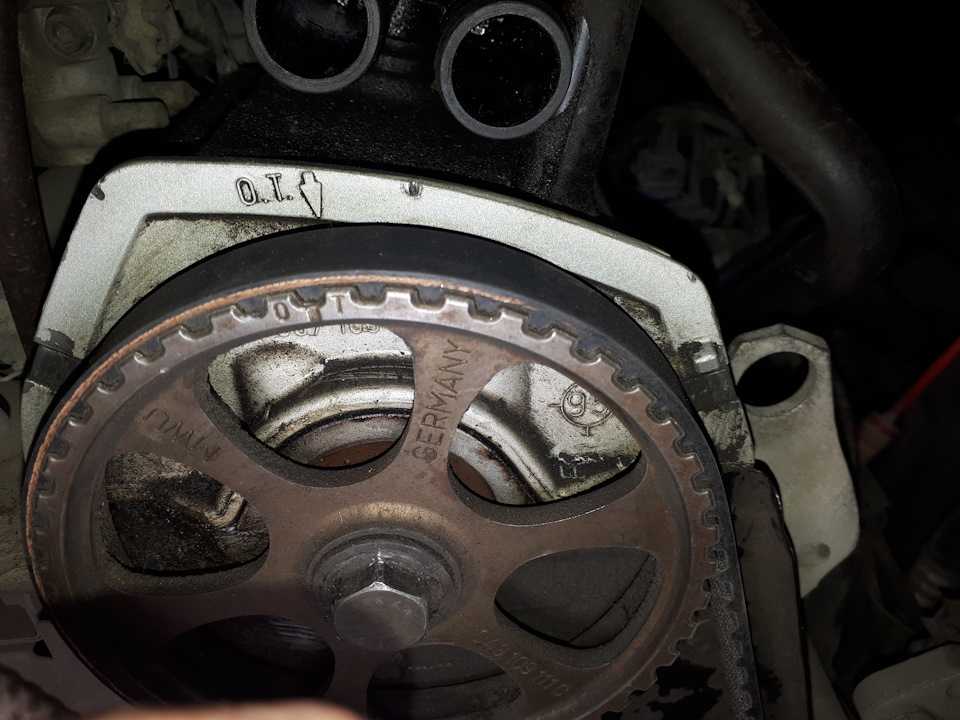

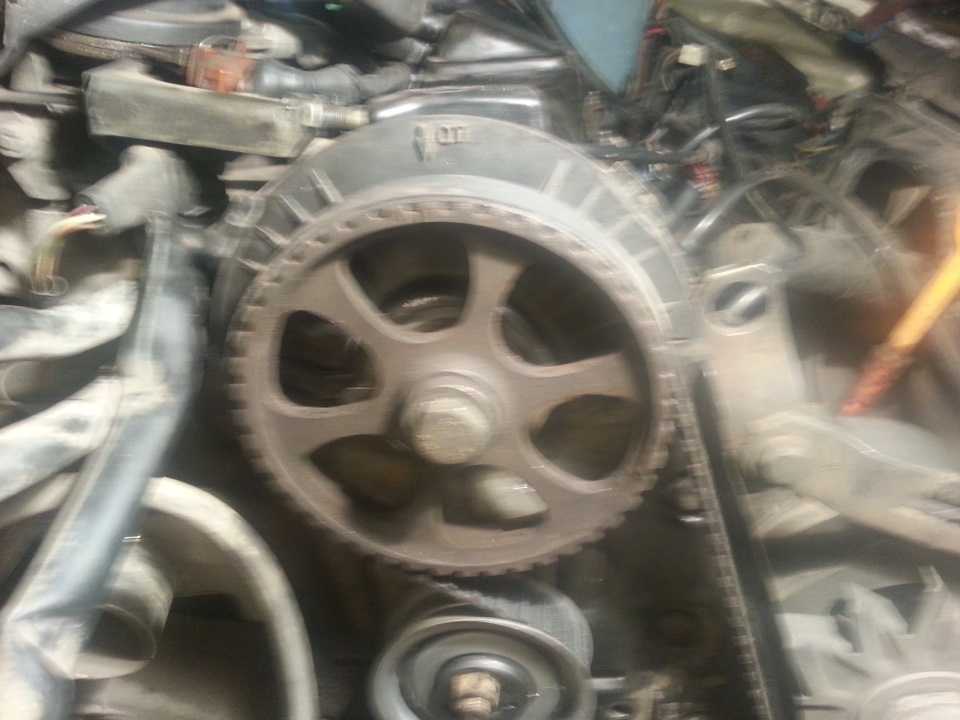

дальше ищем метки на распредвалу. Чаще всего это выемка между зубьями шестерни, с обеих сторон которой видны буквы ОТ, и совпадать она должна со стрелкой на задней части кожуха ГРМ

однако и тут есть нюансы. Этот пластиковый кожух мог быть кем-то ранее заменён, и тогда не факт, что стрелка на нём отлита там, где должна. Вот вам пример:

убедиться в правильном положении поможет вторая метка, она расположена на обратной стороне шестерни распредвала

и должна совпадать с плоскостью головки блока

убедившись, что и тут всё хорошо, снимаем крышку с распределителя зажигания

середина бегунка должна стремиться совпадать с риской на корпусе распределителя

теперь можно продолжать разборку. Откручиваем верхний болт крепления кожуха

затем откручиваем маленькую гайку, притягивающую кожух к корпусу помпы

будьте осторожны, не толкайте этот болт, достать его потом будет весьма проблематично!

дальше ныряем вниз (удобно, когда снято левое переднее колесо)

При наличии ГУРа снять с него ремень, для чего приоткрутить три болта крепления

далее нужно открутить 4 болта крепления шкивов на коленвалу

предварительно тщательно вычистить грязь из внутренности головок болтов, и использовать качественный шестигранник. Зафиксировать коленвал от прокручивания можно следующим образом: многогранная головка на 19, большой вороток, и упереть в рычаг

иногда грани срываются, ключ проворачивается,

тогда приходится использовать «тяжелую артиллерию»

молотком забивать в головку болта, выкручивать и при сборке использовать только новые болты.

Далее нужно снять шкив помпы (кроме версий с кондиционером, там шкив с большим вылетом, не мешает). Три болта под тот же внутренний шестигранник на 6. Можно изготовить вот такой фиксатор

Сняв шкивы, видим два болта крепления кожуха, под внутренний шестигранник на 5

откручиваем и снимаем кожух. Снова проверяем ВМТ (пользуясь метками на маховике). Для удобства последующей сборки можно сделать метки между шестернёй коленвала и промвала

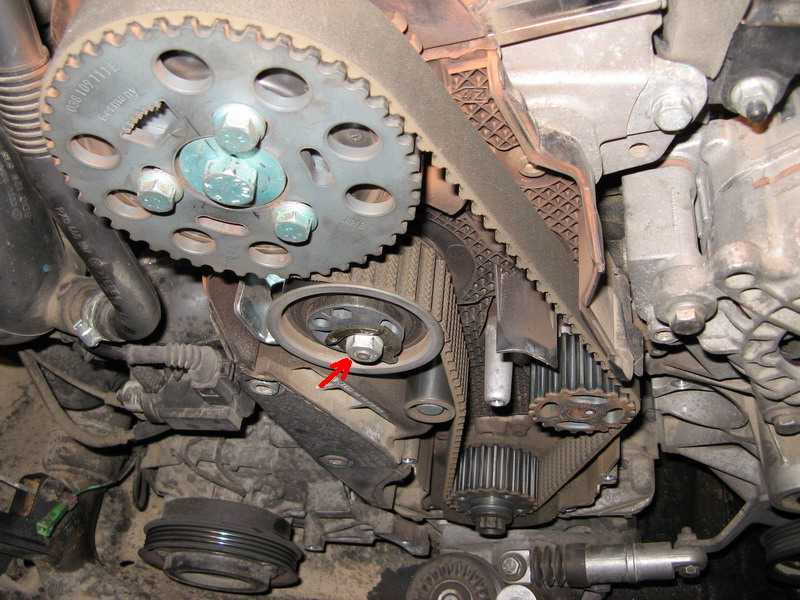

теперь можно открутить гайку крепления ролика натяжителя

снять ремень, снять ролик. Но не торопитесь ставить обратно новые. Одна из причин преждевременного выхода ремня из строя — попадание на него масла. А попадать оно может из трёх передних сальников

если очевидны следы подтёков масла, сальники необходимо заменить. А для этого нужно откручивать болты крепления шестерёнок. Можно воспользоваться фирменным фиксатором

если его нет в вашем арсенале, не беда. Шестерню распредвала можно зафиксировать большой отвёрткой, уперев её сквозь отверстие в головку

шестерню промвала можно зафиксировать, надев головку «13» на один из болтов крепления крышки промвала

шестерни сидят не на конусах, поэтому снимаются легко

но будьте осторожны, шпонка может легко выпасть

старые сальники можно выковыривать или загнутым крючком, или отвёрткой

перед установкой нового обязательно очистить и обезжирить посадочное место

на рабочую кромку сальника нанести тонкий слой густой смазки (актуально только для резиновых сальников, на пластиковые наоборот — категорически нельзя!)

так же не стоит наносить герметик на наружную часть сальника.

Вдавить сальник в головку блока, но не до конца. Тонкой отвёрткой круговым движением распрямить рабочую кромку, что бы она наделась на распредвал

и уже после этого утопить сальник полностью

Сальник промвала желательно менять, сняв крышку, в которой он запрессован

под ней есть резиновое кольцо, которое со временем становится деревянным, и тоже может послужить причиной подтекания масла.

Надевая шестерни на валы, помните, что они не симметричны, есть внутренняя и наружная часть. И аккуратней с попаданием на шпонку, что бы её не выдавило

Болты крепления шкивов промежуточного и распределительно валов затягивать с усилием 80Нм

-с сальником и шестернёй коленвала немного сложней. Если нет фирменного фиксатора, можно, конечно, использовать большую плоскую отвёртку, и вставив её в отверстие в коробке, зафиксировать маховик. Но у этого способа есть один минус: есть вероятность, что при откручивании центрального болта сорвётся или деформируется шпонка, которая отлита заодно с шестернёй.

из-за этого могут и метки не совпадать, и со временем разобьёт паз в коленчатом валу

так что фиксировать нужно именно шестерню. Например, таким готовым инструментом

  или можно сделать такое приспособление: взять на разборке старый шкив и приварить к нему большую палку

обязательно осмотрите шестерню, при малейших подозрениях на деформацию — заменить. Кроме шпонки, на шестерне могут страдать и сами зубья, теряя профиль и изнашиваясь

И при сборке использовать только новый центральный болт (затягивать с моментом 90 Нм и довернуть на ¹/₄ оборота (90 °)

Перед сборкой обязательно смыть старые следы масла, что бы в будущем не пугаться

приступаем к обратной сборке. Убедившись, что все валы стоят в положении ВМТ, производим сборку. По ELSA это выглядит так:

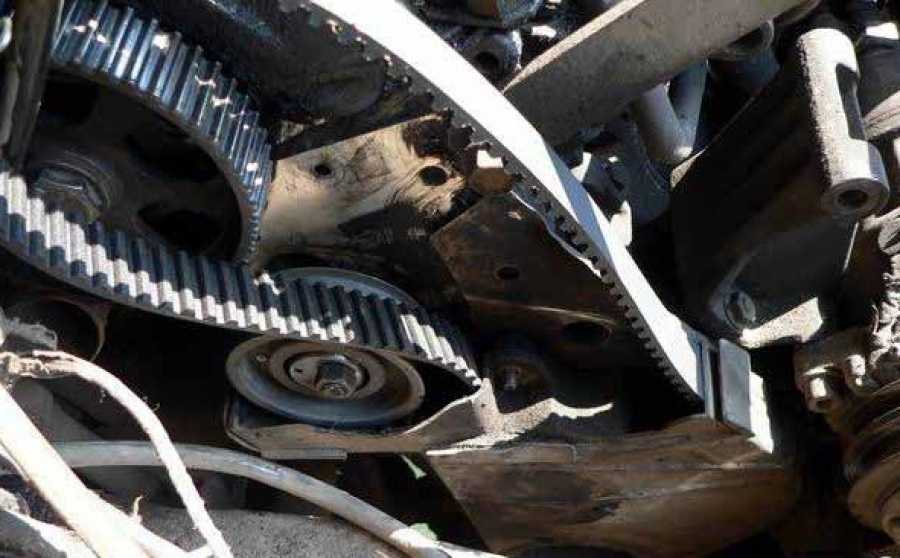

В картинках это выглядит так: надеваем ролик, накидываем ремень, слегка натягиваем ролик ПО ЧАСОВОЙ СТРЕЛКЕ

к слову: для натяжения ролика существует специальный ключ

но его легко можно заменить загнутыми утконосами.

Итак, надеваем ремень, слегка натягиваем, сверяем метки. Прокручиваем коленвал два раза по 360°, и снова сверяем метки. Если все совпадают, производим окончательное натяжение ремня.

В идеале определяется степень натяжения специальным прибором. Но можно и пальцами. На самой большой прямой, усилием двух пальцев ремень должен поворачиваться на 90 °, не больше и не меньше

Теперь можно собирать в обратной последовательности. Надеваем нижний кожух, особое внимание уделяя тому самому маленькому болту возле помпы

вкручиваем нижние болты (10Нм)

надеваем шкивы.Отверстия не симметричны, сориентироваться поможет выступ на шестерне, который должен попасть в ответное отверстие на шкивах

-затягиваем болты с усилием 20Нм

закручиваем верхний болт кожуха (20Нм)

и закрываем ГРМ крышкой

накидываем ремень генератора, ГУРа и натягиваем

под усилием большого пальца ремень должен продавливать не более, чем на 1 см. Но и перенатягивать не стоит

не забываем вкрутить на место заглушку

натягиваем ремень генератора,надеваем крышку распределителя, ставим на место корпус воздушного фильтра, и заводим.

При необходимости отрегулировать зажигание

удачи на дорогах!

Запись опубликована в рубрике инструкции по ремонту с метками 6, AAM, ABS, Golf, PR, Гольф 2, Гольф 3, замена ремня ГРМ, мотор 1, мотор 1.8. Добавьте в закладки постоянную ссылку.

Стоимость замены ремня ГРМ Volkswagen Passat

ЗАПРОСИТЬ ЦЕНУ

Оценка цена возле ME

Место обслуживания

Рейтинг клиентов

В комплекте бесплатно с этой услугой

онлайн-бронирование

Механик приходит к вам

12-месячная / 12-километровая мила

Бесплатная проверка безопасности по 50 точкам

Наши сертифицированные мобильные механики могут приехать к вам домой или в офис 7 дней в неделю с 7:00 до 21:00.

Посмотреть наличие

Рейтинги клиентов

Замена ремня ГРМ

Сколько стоит замена ремня ГРМ?

В среднем стоимость замены ремня ГРМ Volkswagen Passat составляет 283 доллара, из них 188 долларов за запчасти и 95 долларов за работу. Цены могут варьироваться в зависимости от вашего местоположения.

Что такое ремень ГРМ и как он работает?

Ремень ГРМ двигателя представляет собой армированный волокном зубчатый приводной ремень, изготовленный с использованием прочных соединений, таких как высоконасыщенный нитрил. Ремень ГРМ позволяет коленчатому валу приводить в движение распределительные валы в головке блока цилиндров на половине оборотов коленчатого вала. Затем распределительные валы открывают и закрывают впускные и выпускные клапаны двигателя одновременно с движением и положением поршней в двигателе.

Ремень ГРМ

Когда менять ремень ГРМ?

• Каждые 60к-90к миль. Если двигатель оснащен ремнем ГРМ, ремень ГРМ необходимо заменять с интервалом обслуживания, указанным производителем автомобиля, независимо от того, видны ли какие-либо проблемы, обычно в диапазоне от 60 000 до 90 000 миль. В руководстве по эксплуатации вашего автомобиля должен быть указан конкретный интервал обслуживания.
• Двигатель резко останавливается или не запускается. Иногда ремни ГРМ могут рваться или перескакивать при работающем двигателе.

• Неровная работа двигателя. Формованные усиленные зубья на ремне ГРМ входят в зацепление с шестернями коленчатого и распределительного валов. После многих десятков тысяч миль зубья могут изнашиваться или ломаться, или ремень может растягиваться, что приводит к скачку положения ремня на шестернях коленчатого или распределительного вала. Если ремень перескочит, двигатель будет работать плохо, а может и вообще не работать.

• Стук или лязг двигателя. На некоторых двигателях при перескоке ремня ГРМ поршни и клапана могут столкнуться, будет шум и повреждения. Эти конструкции двигателей называются интерференционными двигателями. Если в вашем автомобиле двигатель с помехами, замена ремня ГРМ в соответствии с графиком технического обслуживания сведет к минимуму вероятность того, что неисправность ремня приведет к повреждению двигателя.

Как механики заменяют ремень ГРМ?

Конструкции двигателей различаются, поэтому процедура замены будет различаться, но в целом процедура выглядит следующим образом:

• Отсоедините кабель заземления аккумуляторной батареи.
• После того, как двигатель остынет, установите коленчатый вал в верхнюю мертвую точку с поршнем номер один в такте сжатия. Снимите шкив коленчатого вала.
• Снимите все приспособления, мешающие снятию крышек ремня ГРМ.
• Снимите крышки ремня ГРМ. Зафиксируйте распределительные валы, если это необходимо, и отметьте положение установочных меток распределительных валов. Снимите натяжитель ремня ГРМ и натяжные ролики. Снимите ремень ГРМ.
• При замене водяного насоса сделайте это сейчас и, конечно, сначала слейте воду из системы охлаждения. Если доступ к термостату системы охлаждения двигателя возможен только при замене водяного насоса, следует заменить и термостат.

• Установка нового ремня ГРМ включает в себя все вышеперечисленные шаги, выполняемые в обратном порядке, в соответствии со строгими инструкциями, чтобы гарантировать, что распределительный вал и коленчатый вал (и уравновешивающий вал, если он установлен) находятся в идеальном положении после установки натяжителя.
• По завершении установки коленчатый вал двигателя проворачивают вручную на 720 градусов и подтверждают правильность положения установочных меток на коленчатом и распределительных валах.

• Автомобиль проходит дорожные испытания для подтверждения нормальной работы, и на двигатель наклеивается сервисная наклейка с указанием даты замены ремня и пробега автомобиля.

Безопасно ли ездить с неисправным ремнем ГРМ?

Нет, если изношенный ремень ГРМ порвется во время движения, например, на шоссе, возникает риск полной потери мощности двигателя в окружении быстро движущихся транспортных средств. Как только ваш автомобиль достиг рекомендуемого пробега для замены ремня, вы можете устранить риск внезапного и неожиданного обрыва ремня ГРМ, заменив его. Если ваш двигатель имеет интерференционный тип, особенно важно заменить ремень в соответствии с графиком технического обслуживания, поскольку внезапный обрыв ремня ГРМ при работающем двигателе может привести к значительному повреждению внутренних компонентов двигателя, таких как клапаны и клапаны. поршни.

При замене ремня ГРМ имейте в виду:

• Двигатель с помехами следует тщательно осмотреть перед заменой оборванного ремня ГРМ, так как он может иметь повреждения, которые необходимо устранить перед установкой нового ремня.
• Система зубчатых ремней включает натяжные ролики и натяжитель ремня. Эти компоненты следует заменять вместе с ремнем.
• На некоторых автомобилях ремень ГРМ приводит в действие водяной насос двигателя. Механики обычно рекомендуют заменить водяной насос одновременно с заменой ремня ГРМ.
