Замена рулевых наконечников Рено Логан

• Краткое описание
• Рулевой наконечник от компании Febi Bilstein
• Работа по замене наконечников
• Снятие пальца с поворотного кулака
• Установка пальца в поворотный кулак
• 5 видео о замене рулевых наконечников Рено Логан

Как я менял рулевые наконечники своими руками в гараже на автомобиле Рено Логан с 8 клапанным двигателем и коробкой МКПП…

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодня мы поговорим о том, как происходит замена рулевых наконечников Рено Логан. При работе своими руками потребуется ключ рожковый на 16 альтернатива 17, 21 или 22, шестигранники, а также баллонный ключ, съемник шаровых от ВАЗ 2108, молоток. Ставим машину спереди на опоры желательно с двух сторон. Снимем передние колеса, установив предварительно ручник, в верхнее положение до конца. Подложим под колеса противооткатные колодки, альтернатива кирпич или деревянный брусок и начнем работать.

Краткое описание

1. Заранее при помощи баллончика WD 40 обрызгаем крепежные детали. Если нет под рукой вэдэшки, используйте воду, намочив тряпочку, накладываем на крепеж и ждем, когда отмокнет;
2. Начнем с ослабления контргайки наконечника тяги. Ослабив ее оставляем в прежнем месте;
3. Отворачиваем гайку рулевого наконечника на поворотном кулаке, удерживая шестигранником палец от проворачивания;
4. Если желаете, используйте съемник шаровых шарниров и выдавите палец из рычага поворотного кулака. Альтернатива увесистый молоток, стучим им по торцу бобышки кулака с боку вдоль оси рычага, чередуя удары по крепежу сверху;
5. Вытаскиваем палец с гнезда поворотного рычага;
6. Завернем новый в обратном порядке снятию, до контргайки, установленной в том месте, где стоял прежде;
7. Ставим палец шарнира в гнездо рычага поворотного кулака, и хорошо затягиваем новой палец, удерживая от проворачивания;
8. Затянем с хорошим, усилием, не сорвать бы резьбу контргайку наконечника тяги;
9. Закончив работу с обеих сторон по замене рулевых наконечников едим на технический сервис, где устанавливаем углы колес автомобиля.

Замена рулевых Рено Логан неправильноПравильно

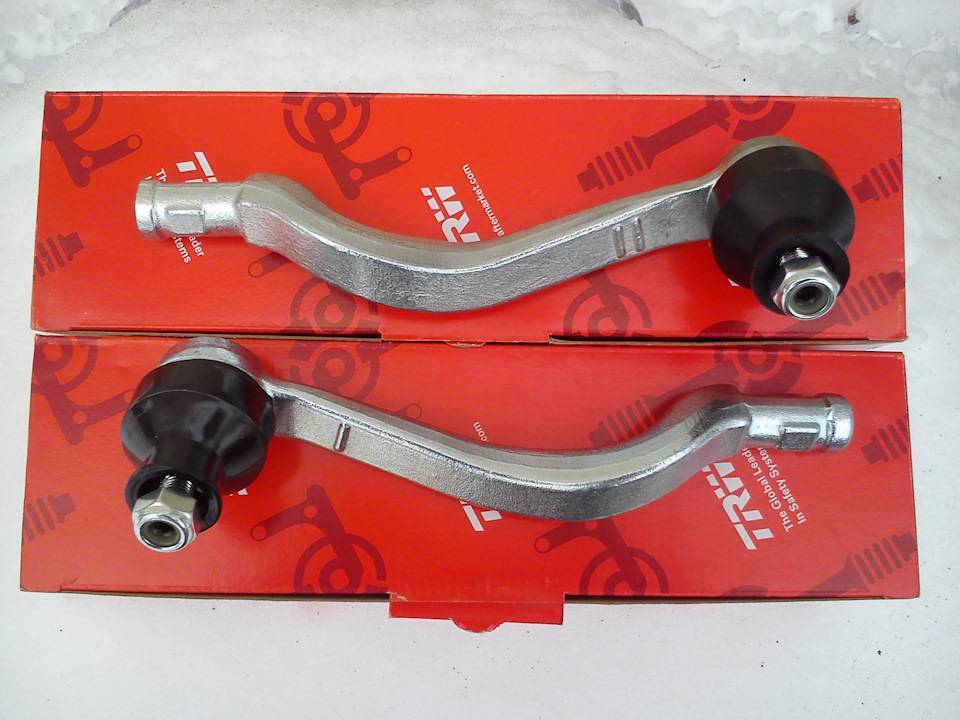

Рулевой наконечник Logan от компании Febi Bilstein

Как поменять рулевые наконечники на автомобиле Renault Logan с 16 клапанным двигателем и коробкой АКПП…

Продолжение темы сегодняшних роликов – замена рулевых наконечников Логан.

Перед выполнением работы заранее были приобретены рулевые наконечники, которые уже почти полгода лежат в гараже и ждут, когда их возьмут в работу.

Это изделия от компании Febi Bilstein (Germany). Клеймо фирмы отбито на тыльной стороне наконечника под пальцем.

В комплекте с рулевым наконечником идут гайки крепления пальцев с самоконтрящейся вставкой и для соединения с тягами. Родные гайки пальцев, которые имелись в комплекте, установил на машину, когда смазывал пальцы рулевых наконечников под защитными чехлами. Тогда резиновые пыльники снимались, и в узел пополнялась смазка. Поэтому приобрёл новые гайки, также с контрящей вставкой.

Гайки изготовлены на большом заводе, город Белебей, республика Башкирия.

Напоминание…

Пластиковую крышку на рулевом пальце необходимо удалять перед его установкой, так как она служит только для транспортировки. Сохраняет пыльник и резьбовую часть наконечника.

Каждый раз, при замене рулевого наконечника Рено Логан необходимо устанавливать новые гайки.

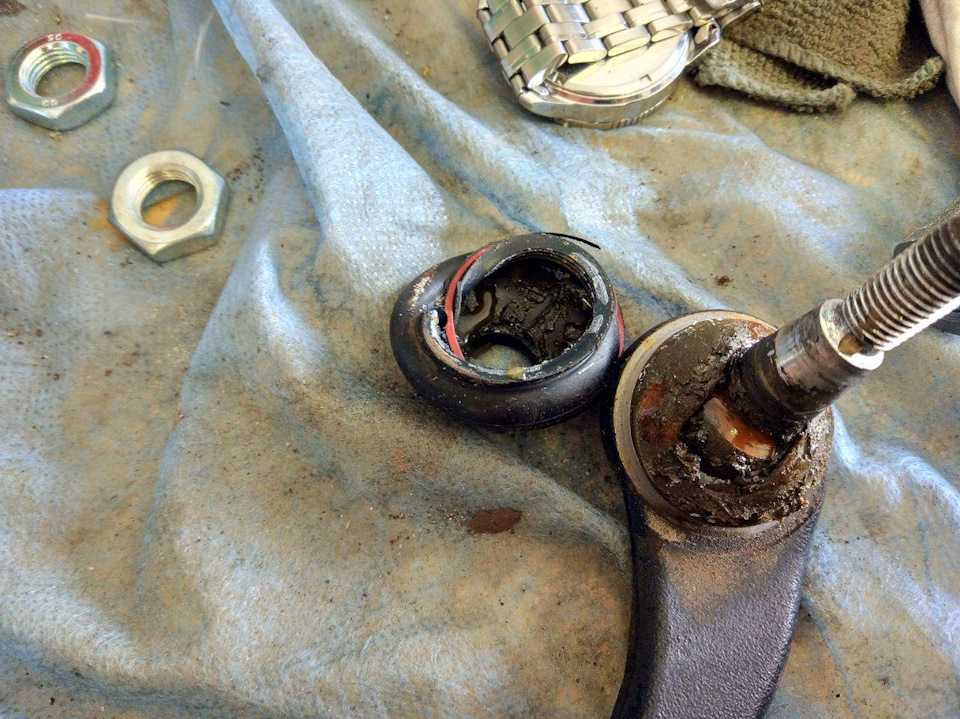

И ещё один полезный совет. При разрыве резинового пыльника рулевой тяги, можно установить пыльник от рулевого наконечника автомобиля ваз 2108.

Наконечники правый и левый зеркальные. Так как они разные, то при покупке надо обращать внимание, выбирая правый или левый. Для того, чтобы не спутать наконечники, на одной из них около пыльников выполнена 1 насечка, а на втором 2.

С 1 насечкой будет правый наконечник по ходу движения автомобиля, а с 2 насечками левый.

Работа по замене наконечников

Для удобства работы нам надо будет поддомкратить передние колёса, и снять их, не забывая про откатные башмаки под задние колёса и подстраховку под кузов.

Фото домкрата.

Плюс перед работой поднимаем ручку тормоза до упора.

Демонстрирую попутно на видео (см. в конце статьи) весь необходимый набор инструментов, который я всегда вожу с собой в дорогу. Это различные ходовые ключи, головки, разные отвёртки, набор щупов, хомуты и прочее, все что может пригодиться в пути при ремонте авто своими руками.

Вернемся к работе…

Отворачиваем центральную часть колпака, чтобы добраться до болтов и с помощью баллонного ключа ослабляем колёсные болты.

Смотрите фото…

Затем поднимаем с помощью домкрата колесо. Устанавливаем дополнительный упор под кузов и снимаем колесо.

Сейчас можно приступать непосредственно к замене наконечника. Для этого отдаём гайку крепления пальца, предварительно обработав её жидким ключом.

Но также обрабатываем жидкостью и контргайку тяги, чтобы она «отошла» перед работой.

Затем убираем грязь с резьбы, используя щётку по металлу, вновь спрыскиваем гайки жидкостью и можно откручивать соединения. Первой отдаём гайку в месте соединения наконечника с рулевой тягой.

Фото контрогайки:

Выполняем работу с помощью рожкового ключа на «21». Для увеличения усилия добавляем на ключ небольшую вспомогательную трубку. Отдавать гайку можно как из-под ниши колеса сверху, так и из смотровой ямы.

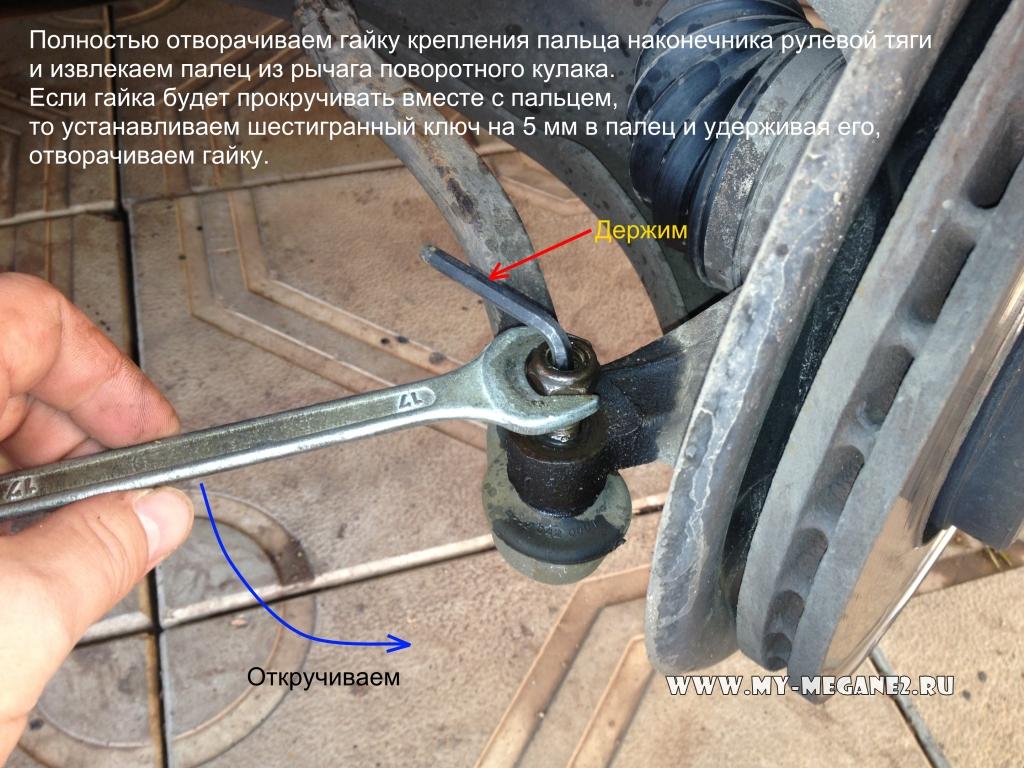

Затем используя рожковый или накидной ключ на «17» откручиваем гайку рулевого пальца.

Для того чтобы сам палец не проворачивался в наконечнике, вставляем в его верхнюю часть ключ-звёздочку для его фиксации (см. фото выше). В моём случае гайка открутилась без фиксации пальца.

Снятие пальца с поворотного кулака

Затем, не имея специального съёмника, можно снять палец из соединения поворотного кулака ударом молотка по наплыву металла «шишки» сбоку. Для того чтобы не нарушить резьбу, гайку лучше не откручивать полностью.

Если после боковых ударов по «шишки» палец не выходит из соединения можно стукнуть по гайке сверху. Это только в случае, если наконечник уже не будет устанавливаться вновь. При сильном ударе можно повредить резьбовую часть.

Затем, после того как палец вышел из соединения, закручиваем внутрь по резьбе гайку соединения наконечника с тягой, сколько позволяет резьба. Затем, не откручивая с тяги наконечник на освободившуюся часть резьбы, наматываем слой изоленты.

Это делается для того, чтобы при установке нового наконечника, накрутить его точно до начала этой изоленты.

Это необходимо сделать для того, чтобы не сбить параметры углов схождения колёс. После замены наконечников, все же надо будет обязательно сразу же заехать в автосервис, где делают сход развал колёс Рено Логан. Необходимо проверить и скорее всего их отрегулировать. На автомобиле Reno Logan регулируется только взаимное расположение колёс, а развал отсутствует.

После того как нанесли слой изоленты, отворачиваем старый наконечник и устанавливаем новый, накручивая его до края нанесённой изоленты на резьбе рулевой тяги.

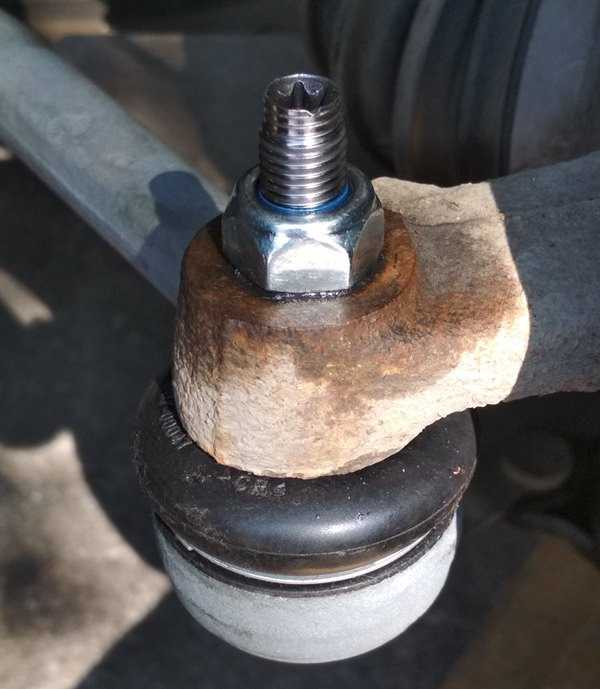

Установка пальца в поворотный кулак

Затем устанавливаем на место палец наконечника в поворотный кулак и наживляем гайку его крепления и стягиваем её полностью. Снимаем изоленту на тяге и хорошо с определённым усилием затягиваем контргайку. Надо было мне заменить старую гайку, но забыл это сделать и плюс к тому же намотал слой изоленты для контроля. Поэтому я решил оставить старую гайку рулевой тяги, а вам желательно поменять.

В случае, когда гайка на соединении идёт очень туго, то необходимо с помощью газового ключа придерживать рулевую тягу от проворачивания. Затем ставим на место колесо, предварительно не стягивая колёсные болты до упора. Убираем упор, домкрат и уже затягиваем полностью.

На этом левый наконечник рулевой тяги поменяли. Как мы видим, эту работу выполнил без использования смотровой ямы или эстакады, просто нужна ровная площадка.

Правый рулевой наконечник меняется аналогично левому…

Отметим, что «родная» заводская гайка чуточку ниже, чем Белебеевская, но длины резьбы на пальце хватает поставить без проблем.

Не забываем после замены, посетить сервисный пункт развал-схождение колёс.

На этом заканчиваю редактировать. Комментарии и вопросы, если появились, пишите.

Замена рулевых наконечников Рено Логан, процесс не сложный, но лучше доверить работу специалисту.

5 видео о замене рулевых наконечников Рено Логан

В первом видео устанавливается рулевой наконечник от производителя Феби Бильштейн Германия, а в пятом Lynx Auto Япония…

Видео 2

Видео 3

Видео 4

Видео 5

Удачной работы! До свидания. Буду рад комментариям.

Вы так же можете ознакомиться с другими материалами:

Замена топливных фильтров

Немного про свечу зажигания

Несколько советов по регулировке клапанов Логан

Какие колодки на Логан системы Lucas и Bendix

Как менять дворники

Как осуществляется замена рулевых наконечников на Рено Логан и видео рабочих процессов

Данный элемент рулевого управления обеспечивает подвижность колес и контроль над траекторией их поворота. Наконечники работают в составе механизма, который включает поворотные тяги и рычаги. В силу эксплуатационных особенностей именно шарниры сферической формы подвергаются интенсивному износу, а от их состояния зависит безопасность движения. Поэтому важно вовремя определить и заменить неисправную деталь.

Содержание

Как определить неисправность рулевых наконечников на Renault Logan?

Конструкция механизма руля включает два наконечника – правый и левый. Сколько прослужит каждый из них, зависит от многих факторов. Тем не менее, замена рулевых наконечников на Рено Логан и видео рабочих процессов рано или поздно понадобятся. Как показывает практика, средний срок службы этих узлов ограничивается 30-40 тысячами километров. Признаками их поломки являются:

1. Посторонние звуки при движении по неровностям или при смене скоростного режима.
2. Появление люфта в рулевой тяге или излишне легкий ход руля, а также биение руля.
3. Нарушение угла развала-схождения и периодическое расшатывание кузова авто в горизонтальной плоскости.

Наличие какого-либо признака из вышеперечисленных симптомов требует подтверждения неисправности, для чего:

• Установить машину на смотровую яму и попросить помощника, чтобы он покрутил в обе стороны руль. Владелец во время этой операции наблюдает за поведением узлов рулевого механизма. Если сферический шарнир перемещается вдоль оси больше, чем на 1,5 мм, то это говорит о необходимости установки новой детали.
• При проведении диагностики нужно проверить обе стороны. Одновременно рекомендуется провести осмотр и других элементов конструкции, потому что, например, нарушение герметичности резиновых уплотнителей приводит к удалению смазки, что негативно сказывается на управлении авто.

Что нужно приготовить для ремонта?

На всех видео замены рулевых наконечников на автомобиле Рено Логан можно увидеть, что процесс требует наличия определенного комплекта инструмента, в который входят:

• Рожковые ключи на 13, 16, 17, 19, 21 или 22.
• Шестигранный ключ Torx на 5 мм.
• Баллонный ключ.
• Специальный съемник и молоток.
• Металлическая щетка.
• Аэрозольный препарат WD-40.

Для работы также понадобятся противооткатные колодки, альтернатива – кирпичи или обрезки деревянного бруса. Подъем автомобиля осуществляется при помощи домкрата.

Как выполняется замена неисправных рулевых наконечников на Рено Логан и видео рабочих моментов

Предварительный этап заключается в постановке авто на «ручник», после чего под задние колеса устанавливаются колодки. Сразу стоит отметить, что процесс ремонта несколько сложнее в реализации, чем замена антифриза на Renault Logan, но вполне по силам даже начинающему автомобилисту, если действовать по следующей схеме:

• Баллонным ключом ослабить болты крепления колеса и поддомкратить автомобиль. Далее полностью выкрутить болты и снять колесо.
• Вывернуть руль в сторону, противоположную демонтируемой детали, очистить тягу и наконечник от грязи железной щеткой.
• Смочить крепежные детали смесью из аэрозольного баллона WD-40 и ослабить затяжку контргайки ключом «на 21» или «на 22». На доступном видео замены рулевых наконечников на авто Рено Логан показано, что при необходимости тяга фиксируется при этом ключом «на 19» на плоском срезе детали.
• Вставить в торец пальца шестигранник Torx и удерживать его, а ключом «на 17» отвернуть гайку крепления шарнира к поворотному кулаку, но не полностью.
• Используя специальный съемник, выпрессовать палец. Как вариант – можно использовать молоток, нанося удары по гайке и в торец рычага.
• Отвернуть полностью гайку на пальце и вынуть его из штатного отверстия рычага.
• Чтобы сохранить примерные параметры прежних регулировок, следует отметить маркером расположение наконечника относительно рулевой тяги или при откручивании считать количество оборотов, на которые завернут наконечник.
• Удерживая рулевую тягу ключом «на 13», открутить сменяемый узел ключом «на 19».
• Поставить новую деталь в обратной последовательности. Затянуть контргайку и гайку крепления сферического пальца предписанными в руководстве моментами.

Как видно, процедура не слишком сложна, а тому, кто уже делал замену опорного подшипника на Логане, так и вовсе дела на час. После завершения процедуры ремонта следует обязательно проверить развал-схождение колес в сервисе с наличием специального стенда.

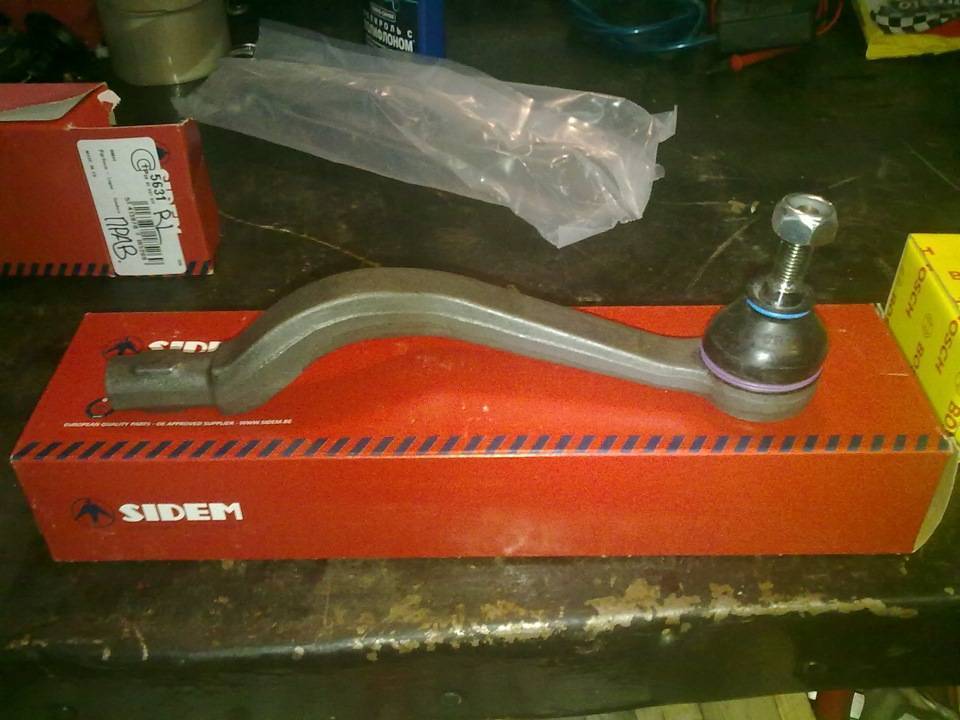

Какие рулевые наконечники лучше купить для автомобиля Renault Logan?

В каталоге французского концерна эти запчасти обозначены следующими кодами:

• 6001550442 – для левой стороны автомобиля.
• 6001550443 – для правой стороны.

На автомобилях, выпускаемых с 2014 года в России, артикул изделий несколько иной:

• 485200410R – правый;
• 485202867R – левый.

На многих видео по замене неисправных рулевых наконечников на Рено Логан можно заметить, что автолюбители предпочитают как минимум оригинальные изделия. Французы на заводе ставят изделия под брендом TRW, которые соответствуют требованиям и имеют соответствующий уровень качества. Практически соответствует оригиналу продукция под маркой, а Lemforder по долговечности даже превосходит его, хотя и цена соответствует. Несколько ниже стоит еще пара брендов:

• Sacis – низкая цена и приемлемое качество, но все же долговечность по сравнению с оригинальными деталями ниже в два раза.
• Moog – надежность и качество близки к оригиналу, привлекательная цена.

Как бы там ни было, все сферические шарниры имеют массу аналогов, например, 6001550442 замещается Delfi TA2329 или RTS 91-02401-2. Полный список аналогичной продукции без труда находится в сети.

Замена рулевых наконечников «Рено Логан» своими руками

Одной из самых ответственных систем в автомобиле является рулевая. От его состояния зависит не только комфорт, но и безопасность вождения. На «Рено Логан» используется реечное управление. Передача усилий на колеса производится через тяги и наконечники. Эти детали имеют свой ресурс. Если вы проиграете с их заменой, вы можете столкнуться с проблемами управления. В сегодняшней статье мы поговорим о том, как заменить рулевые тяги и наконечники «Рено Логан» своими руками.

Симптомы

Основными признаками выхода из строя этого элемента являются вялое поведение автомобиля. В руле сильный люфт. Водителю приходится ловить машину буквально на каждом метре. Кроме того, присутствует биение руля. Оно может происходить как при вращении, так и при прямолинейном движении. Следующий признак, говорящий о грядущей замене рулевых наконечников «Рено Логан», – это посторонние шумы. В передней части кузова будут слышны посторонние звуки и удары. Все это говорит о неисправном рулевом управлении.

Визуальный осмотр

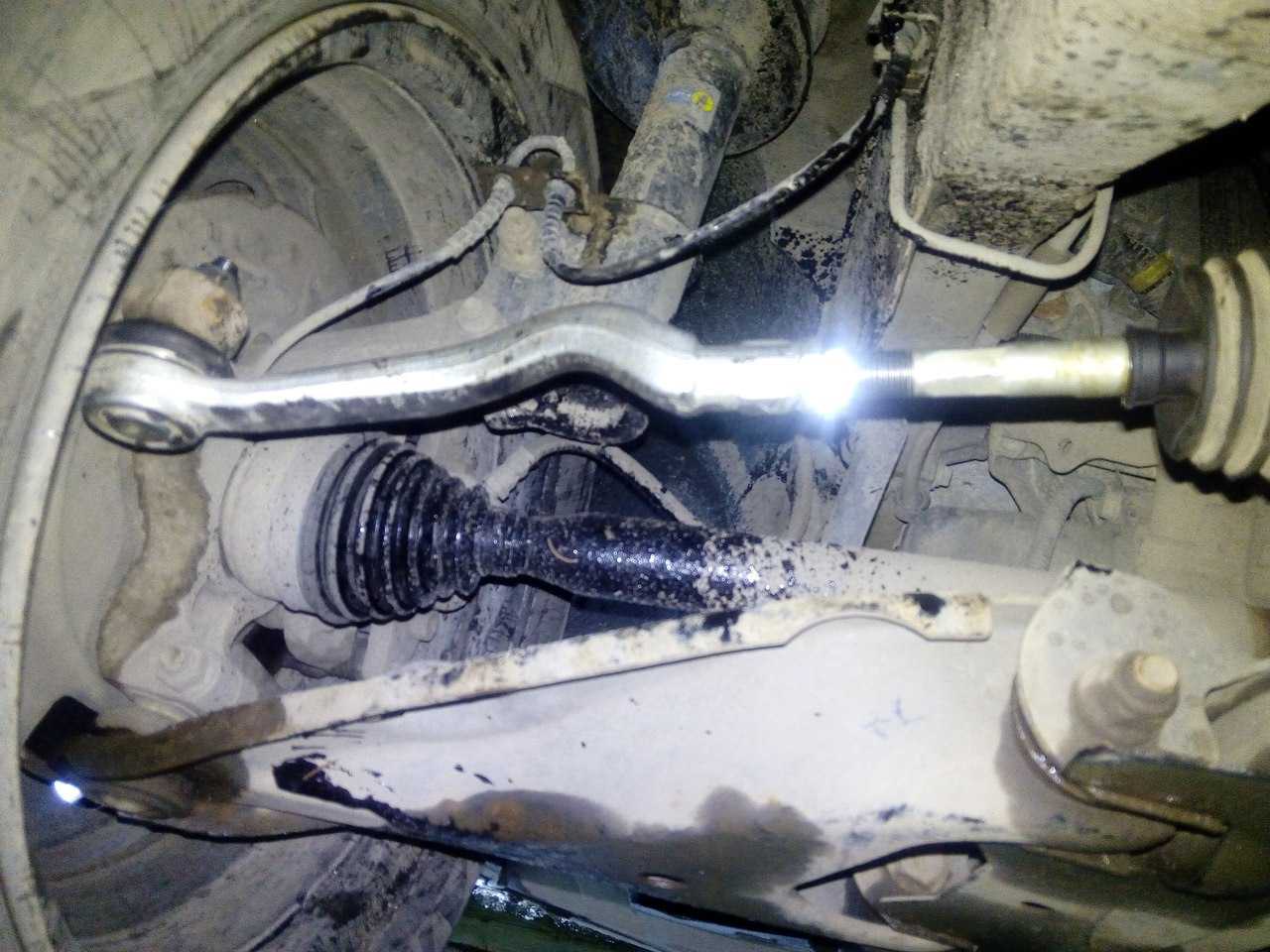

Как проверить этот пункт своими руками? На месте сделать это будет очень сложно, т. к. элемент спрятан за ведущим колесом. Сначала нужно получить доступ к нижней части. Для этого загоняем машину на яму или подъемник. Далее подбираемся к самому наконечнику. Он выходит прямо из граблей и выглядит как на фото ниже. Сначала протираем его от грязи и прочего налета. Для этого нужно использовать универсальную смазку ВД-40 или ее аналог от фирмы «Маннол» (стоит дешевле, а эффект тот же). Затем протрите насухо мягкой тканью. Обратите внимание на места крепления. Именно в них чаще всего скрыта неисправность. Пыльник также приходит в негодность. Его деформация и трещины недопустимы. Не допускается и люфт. Попросите помощника повернуть руль влево и вправо. В этот момент внимательно следим за движением тяги. Если он разболтался, значит, нужно заменить левый наконечник рулевой тяги Renault Legan (или правый). Менять эти элементы лучше парами. Так как пара тысяч обязательно подведет соседние. Элемент необходимо заменять даже при минимальном люфте (от 1,5 миллиметров). Попутно можно проверить состояние других элементов:

• Внутренний и наружный пыльники ШРУСа.
• Пыльник эмалевой.
• Шаровые опоры (верхние и нижние).
• Втулки стабилизатора поперечной устойчивости.

Инструменты

Для успешной замены рулевых наконечников Рено Логан нам потребуется набор головок (в том числе 16), молоток, домкрат, шестигранный ключ, балонник и съемник.

Начало работы

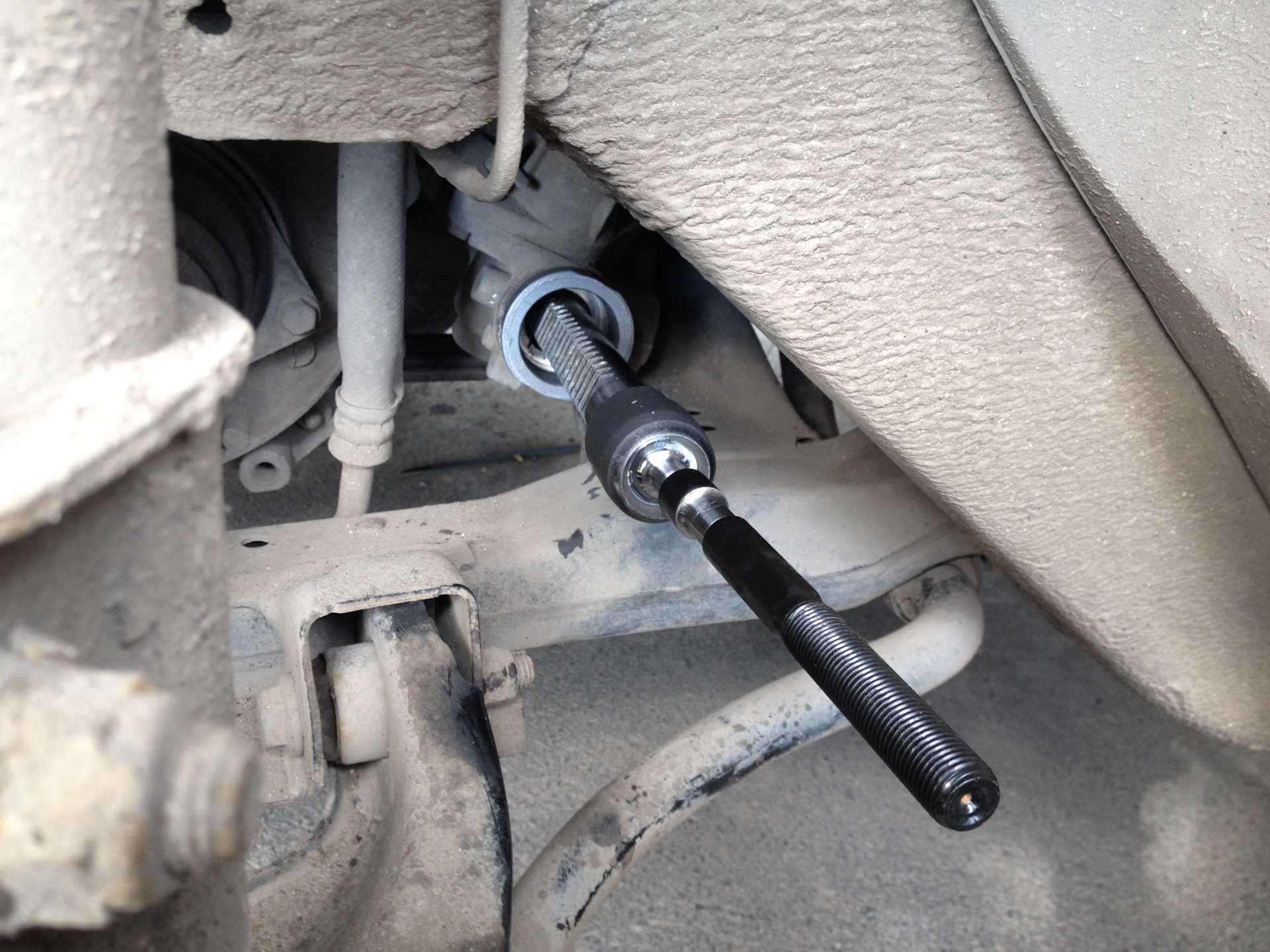

Стоит отметить, что замена левой рулевой рейки Рено Логан ничем не отличается от замены правой. Поэтому эту инструкцию можно использовать для обеих сторон элементов.

Итак, сначала ставим машину на ровную площадку (а лучше — на смотровую яму). Далее устанавливаем «Рено» на ручник. Таким образом мы заблокируем задние колеса. Затем сорвите болты на передних колесах и поддомкратьте правую часть автомобиля. Снимаем колеса и добираемся до самих наконечников. Если раньше их не осмотрели, брызгали ВД-40 и протирали от грязи. Затем работаем с самими болтами. При необходимости используйте щетку по металлу. Важно очистить резьбу от грязи. Если вы этого не сделаете, вы можете легко сорвать болты. И скрутить их будет очень сложно.

Как производится замена рулевых наконечников Рено Логан своими руками? Затем нужно ослабить контргайку на тяге. Затем отверните гайку на поворотном кулачке. Палец можно прокручивать. Чтобы исправить это, используйте шестигранный ключ. Для удобства можно использовать съемник для шаровых опор. Инструмент стоит около 850 рублей. Он универсален для всех автомобилей.

Затем нужно вынуть палец из розетки. На этом демонтаж старого элемента закончен.

Сборка

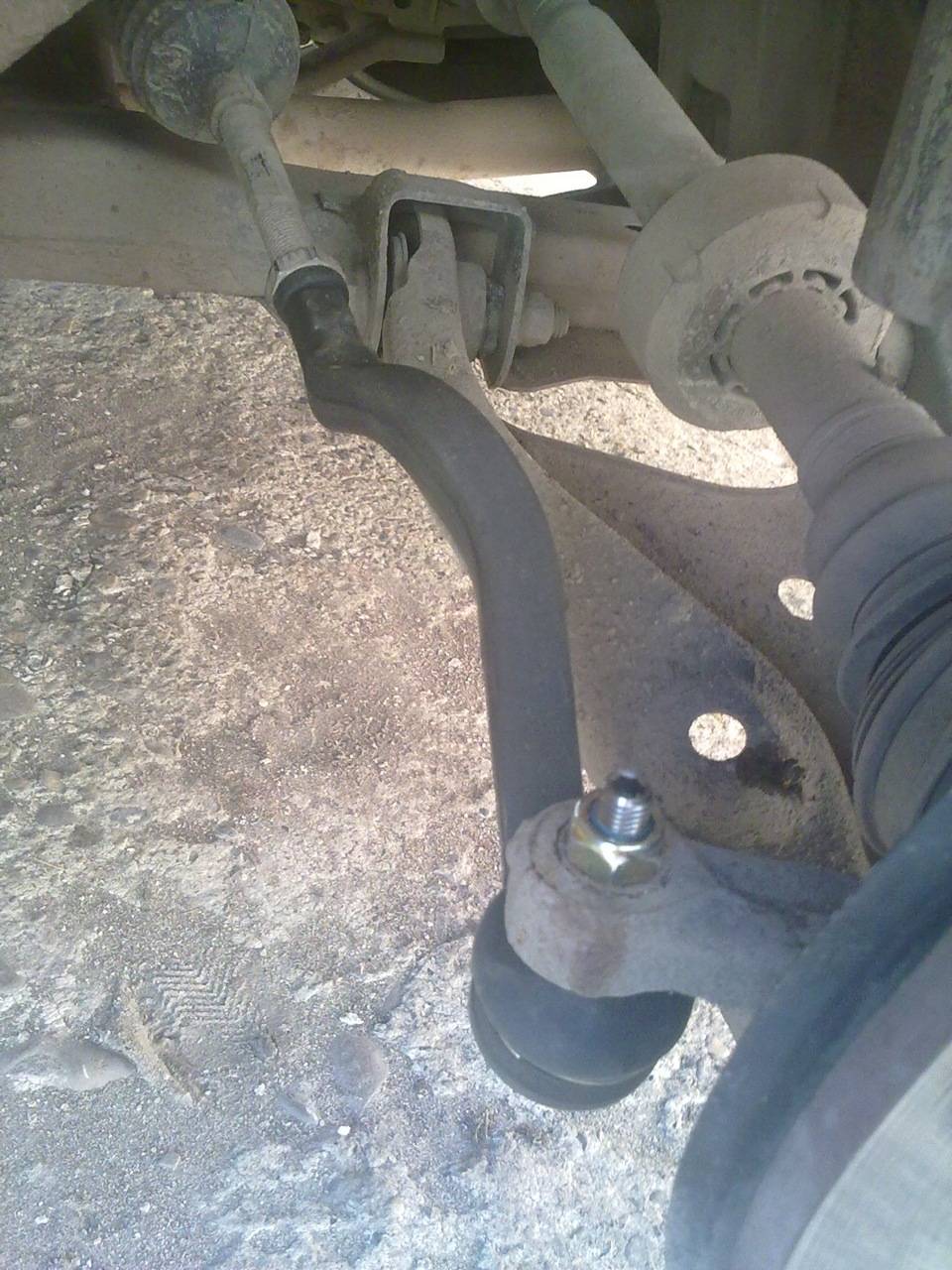

Теперь установите палец в гнездо и затяните гайку до упора. Для удобства используем гидравлический домкрат. Учтите, что тяга закручивается на то количество оборотов, которое она ранее открутила. Иначе можно сломать углы развала или схождения колес (при замене они все равно меняются, но так можно спокойно доехать до сервиса, без жора резины). Также тщательно затяните все крепления. Контргайка закручивается с усилием 50 Нм. Для точности используйте динамометрический ключ. Штифт — с крутящим моментом 37 Нм. На этом замена рулевых наконечников «Рено Логан» успешно завершена. По окончании работы собираем колесо, опускаем машину с домкрата и идем на развал-схождение.

Полезные советы

Если съемника нет, можно использовать деревянную балку соответствующего размера. Элемент укладываем на посадочное отверстие пальца и ударяем молотком. Штанга должна поглощать сильные удары и плавно передавать их на палец. Молотки не могут напрямую ударять по элементу. Это может серьезно повредить деталь.

При установке рулевых тяг «Логнана» помните, что каждая из них имеет свою резьбу. Слева — слева, а справа — справа.

Срок службы, каталожный номер

Сколько служат рулевые наконечники на Рено Логан? Как и в случае с другими деталями в ходовой части, все зависит от состояния дорожного покрытия. Поэтому пробег в ресурсе здесь колоссальный. У кого-то рули разбиты на 40 тысяч, а кто-то и на 150 уже не менял. Как продлить их срок? Единственное правильное правило – это осторожная езда. Плавно проезжайте ямы и старайтесь не летать по неровностям дороги (а по возможности вообще их избегать). Менять лучше на оригинал. Каталожный номер — 600155044. У левой цифры следующая цифра — 2, у правой — 3. Также есть проверенный аналог от фирмы «Сасик». Подходит для Dacia и Renault Logan. Фирма выпускает как тяги, так и наконечники. По ресурсу элементы близки к оригиналу.

Заключение

Итак, мы выяснили, как производится замена рулевых наконечников на Рено Логан. Процедуру можно выполнить самостоятельно с минимальным набором инструментов. Среди специальных приспособлений стоит отметить съемник шарового и динамометрического ключа. С этими инструментами вы сделаете замену максимально качественно в условиях профессионального СТО.
