Описание работ замена ремня ГРМ на Мицубиси Лансер 9

Замена ремня синхронизации газо-распределительного механизма (ГРМ) на Mitsubishi Lancer IX крайне важная ремонтная операция в процессе эксплуатации автомобиля. Ремень ГРМ на Мицубиси Лансер необходимо менять согласно регламенту, установленному заводов изготовителем. Обязательная замена ремня ГРМ на Лансере 9 проводится каждые 90 тысяч километров пробега, а так же необходимо произвести замену ремня ГРМ в том случае если на ремень и другие детали попало масло либо другие технические жидкости. В случае если происходит разсинхронизация работы поршневой группы(поршни/коленвал) с газораспределительным механизмом, который собран в верхней части(ГБЦ) двигателя(распредвал, клапаны), но именно на Мицубиси Лансер с двигателями 1,6 и 2,0 происходит разрушение как большей части клапанов так и может выйти из строя поршневая группа. Да бы этого не допустить, необходимо обязательно производить замену Ремня ГРМ на Мицубисши Ланцер 9 своевременно, а так же пристально следить за состоянием деталей ГРМ на предмет чистоты и исправности.

СТОИМОСТЬ замены ремня ГРМ на Мицубиси Лансер 9

СТОИМОСТЬ замены Водяного насоса (Помпы) на Мицубиси Лансер 9

Описание процесса замены Ремня ГРМ на Mitsubishi Lancer IX.

1. Ремень ГРМ

2. Ролик натяжитель ремня

3. Насос системы охлаждения (помпа) /на усмотрение хозяина

4. Сальники распредвала и коленвала(необходимы в случае нарушения герметичности)

5. Приводные ремни (на усмотрение хозяина)

1. Сначала производится разбора передней части двигателя, снимается опора двигателя, приводные ремни, верхняя крышка ГРМ.

2. Затем поднимается автомобиль на подъемнике и сняв защиту двигателя(если есть) и пластиковые пыльники, снимаем шкив приводных ремней. И уже видим нижнюю шестерню ГРМ.

3. Открутив болты по периметру, вскрываем нижнюю крышку ремня ГРМ на Мицубиси Лансер 9.

4. Тут очень важный момент!!! Необходимо очень точно выставить метки на шестернях Ремня ГРМ на Митсубисши Лансер 9, потому что если при установке нового ремня метки ГРМ на Лансере 9 1,6 собьются хоть на зуб, последствия могут быть очень плачевные.

5. Выставив метки на шестернях, откручиваем ролик ГРМ, снимаем непосредственно ремень, снимаем шестерню коленвала и осматриваем передний сальник коленвала

6. Теперь настает черед насоса системы охлаждения(помпы). Почти каждый раз при замене ГРМ на Мицубиси Лансер 9 встает вопрос: менять или нет помпу. Логика проста: для того чтобы потом поменять помпу, необходимо опять разбирать весь привод ГРМ, а сможет проехать старая помпа следующие 90т.км, это очень большой вопрос. Поэтому внимательно осматриваем помпу и видим мельчайшие следы высохшего антифриза, соответственно принимается решение, помпу менять.

7. Так же особо важным моментом при осмотре передней крышки двигателя (корпус масляного насоса) на который необходимо обращать внимание при разобранном ремне ГРМ, является наличие моторного масла. Источником течи масла на передней крышки двигателя 1,6 у Мицубиси Лансера 9, как в последствии с опытом выяснилось, может быть не только передний сальник коленвала, а также (и это гораздо чаще) какое-то маленькое уплотнительное резиновое колечко под масленым насосом, корпус которого мы и видим в качестве передней крышки двигателя при снятом ремне ГРМ.

И вот тут самый важный момент, многие при замене ремня ГРМ на Мицубиси Лансер 9 видя на передней стенке следы моторного масла, не глядя меняют передний сальник коленвала и собирают все на место, а масло как было так и продолжает попадать, теперь уже на новый ремень ГРМ, разрушает его.

На этих фото видно, что передняя крышка двигателя Лансер 9 1,6 вся в масле, а сальник коленвала сухой.

8. И вот когда, сняв поддон картера и сам корпус масленого насоса, мы видим полностью задубевшее резиновое колечко уплотняющее основной масленый канал между блоком цилиндров и корпусом насоса, вот оно-то и является причиной наличия масла на передней части двигателя.

9. После замены этого кольца, все детали как обычно моются, наносится герметик и собираем маслянный насос на Мицубиси Лансер 9, обратно.

10. Теперь ремень ГРМ на двигателе 1,6 у Мицубиси Лансер 9 будет в чистоте и порядке ездить еще 90тыс. км.

__________________________________________________________________________________________________________________________
Последствия использования ремня ГРМ больлее срока его службы.
Самая распространенная неисправность ременного привода ГРМ – обрыв ремня. Если это произошло, коленчатый вал продолжает вращение, а распределительный вал останавливается. Поршни, жестко сцепленные с коленвалом, продолжают двигаться вверх и вниз, а клапана остаются в тех же положениях, и некоторые из них могут оказаться открытыми. Доходя до верхней мертвой точки, цилиндры ударяют по тарелкам открытых клапанов, деформируя их и сгибая штоки.
Чтобы избежать подобных поломок, ремень привода ГРМ необходимо менять в соответствии с рекомендациями производителя. Обычный срок службы приводного ремня составляет 60-80 000 км.
Как определить износ ремня ГРМ.
1. Изношенный ремень ГРМ может начать «лохматиться».
2. На изношенном ремне ГРМ могут появляться микротрещины


Как правило, основные следы износа видны с внутренней, зубчатой стороны ремня. Поэтому определить его износ не всегда просто. Ускоряет износ ремня плохие дорожные условия и грязь. Именно поэтому важно следить за целостностью защитного кожуха ремня ГРМ. Косвенным признаком износа ремня ГРМ может служить степень износа приводного ремня. Как правило, ремень ГРМ и приводной ремень имеют схожие ресурсы и изнашиваются примерно одинаково. Поэтому если приводной ремень сильно изношен, следует задуматься о замене ремня ГРМ. Ролики и натяжитель ремня меняются «по ситуации»: необходимо проверить их на наличие шумов и люфта. Многие предпочитают вместе с ремнем менять также и все ролики, так как заклинивание любого из роликов неизбежно приведет к повреждению ремня и, возможно, двигателя.
Ролик натяжителя ремня ГРМ Mitsubishi

Ремень ГРМ необходимо менять не реже, чем предписано сервисным регламентом автомобиля. Однако большинство сервисов рекомендуют не дожидаться максимально допустимого пробега и менять ремень заранее. Так вероятность разрыва ремня ГРМ намного ниже.

Mitsubishi Lancer IX 2.0i: Замена ремня ГРМ

Итак пробег авто приблизился к 90000 км. А это в свою очередь говорит о желательности замены ремня ГРМ.

Необходимые запчасти:

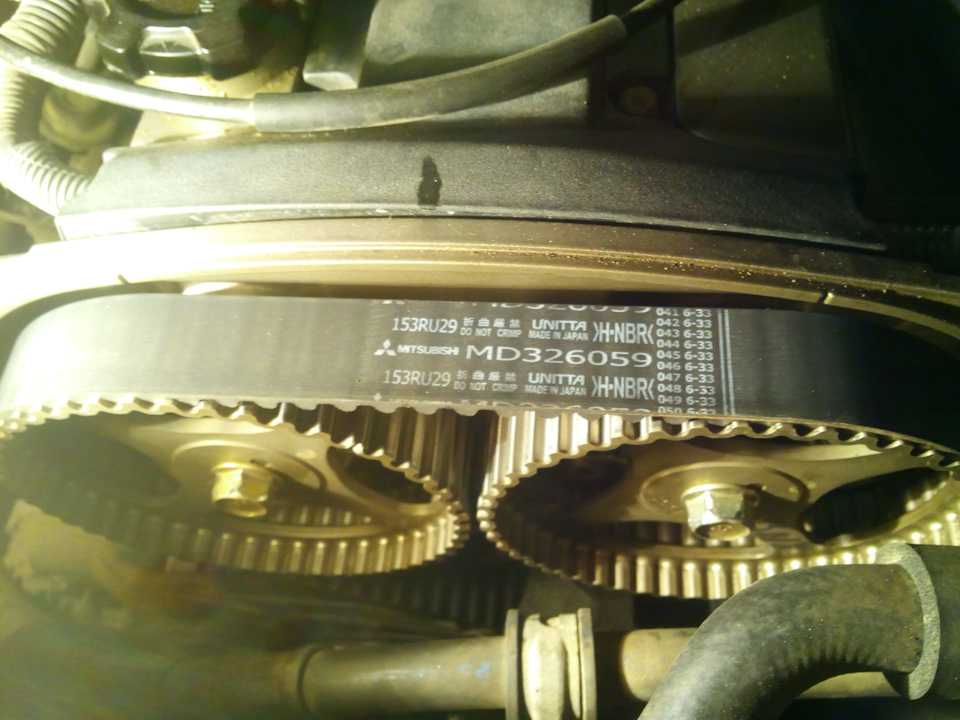

• Ремень ГРМ — безусловно оригинал (MD 326059)
• Ремень вала балансировочного — безусловно оригинал (MR 984778 или MD 182295)
• Натяжитель ремня ГРМ — оригинал (MR 984375)
• Ролик натяжителя ремня ГРМ — можно оригинал (MD 182537), а можно фирмы NTN (JPU60-011B-1)
• Ролик натяжитель балансировочного вала — можно оригинал (MD 352473), а можно фирмы NTN (JPU55-002B-1)
• Ролик обводной ремня ГРМ — можно оригинал (MD 156604), а можно фирмы Koyo (PU276033RR1D).

Ролики в пункте 4 и 5 (см. выше) установлены с завода фирмы NTN, а ролик, указанный в пункте 6 — Koyo. Так что покупая вышеуказанные ролики «оригинальные», вы платите пол цены за упаковку с надписью «Mitsubishi» и обнаруживаете в этой упаковке ролики фирмы NTN и Koyo.

Отчет по замене ремня ГРМ на Mitsubishi Lancer IX 1.6 находится тут.

Приступим к снятию ремня ГРМ

1. Снимаем защиту двигателя (3 гайки/болта спереди авто и 2 гайки/болта ближе к середине. Естественно всё это находится под машиной)

2. Ослабляем гайки крепления правого переднего колеса, домкратим правую переднюю часть авто и снимаем правое переднее колесо.

3. Вынимаем пластиковые клипсы крепления пластиковых кожухов и откручиваем болт крепления подкрылка (обозначены красными стрелками):

4. Отгибаем внутреннюю часть подкрылка и отворачиваем ещё один болт крепления кожуха:

5. После снимаем передний кожух:

и кожух защиты шкива коленвала (назовём его так):

6. Встаём на ноги и откручиваем 4 болта крепления крышки распредвалов:

тянем крышку в сторону салона авто:

и вытаскиваем её окончательно:

7. Вывешиваем двигатель так, чтобы левая подушка двигателя (та, что рядом с распредвалами) не деформировалась, иначе в дальнейшем мы её не снимем:

8. Снова под капот — откручиваем крепление шланга ГУР от подушки двигателя:

9. Откручиваем саму подушку (3 гайки на подушке ближе к двигателю и 3 болта ближе к крылу):

с другого угла выглядит так:

При снятии подушки я открутил её от кронштейна, этого можно было и не делать:

10. Чуть ослабляем (но не выкручиваем!!!) 4 болта крепления шкива помпы (пока навесной ремень натянут, это сделать не сложно):

11. Опять на колени:

12. При помощи разводного ключа и воротка поворачиваем натяжитель навесного ремня против часовой стрелки (понадобится неслабое усилие), совмещаем 2 отверстия снизу натяжителя и фиксируем крестовой
отвёрткой натяжитель в отогнутом состоянии:

13. Встаём. Навесной ремень ослаб, выкручиваем до конца 4 болта крепления шкива помпы и снимаем сам шкив:

14. Откручиваем 4 болта крепления декоративной крышки двигателя (красные стрелки) и снимаем её. Так же вынимаем 2 фишки, идущие на катушки (модули) зажигания (указаны зелёными стрелками):

15. Берём головку на «22» (или на «21» — не помню) и сажаем её на болт коленвала, к головке мощный вороток, который упираем снизу привода колеса:

16. Садимся за руль, включаем зажигание и на пол секунды проворачиваем стартер. Болт коленвала ослаблен.

17. Выкручиваем болт коленвала, а также 4 болта кремления шкива коленвала:

18. Снимаем шкив коленвала:

19. И снова под капот. Выставляем (либо прокручиванием коленвала, либо распредвалов по часовой стрелке) метки на крышке двигателя и метки на шестернях распредвалов (обозначены зелёными стрелками). Связываем жёстко между собой шестерни распредвалов (синяя и красная кривая), предостерегая проворачивание распредвалов относительно друг друга в дальнейшем. Один из валов с помощью болта крепления шкива распредвала (указаны чёрными стрелками) фиксируем ключём (например примотав проволокой ключ к распорке стоек), предостерегая проворачивание распредвалов.

20. На колени. Откручиваем обводной ролик приводного ремня, откручиваем болты крепления нижней защиты ГРМ:

21. Снимаем обводной ролик приводного вала и нижнюю защиту ГРМ. Вот что увидим, если встать на ноги:

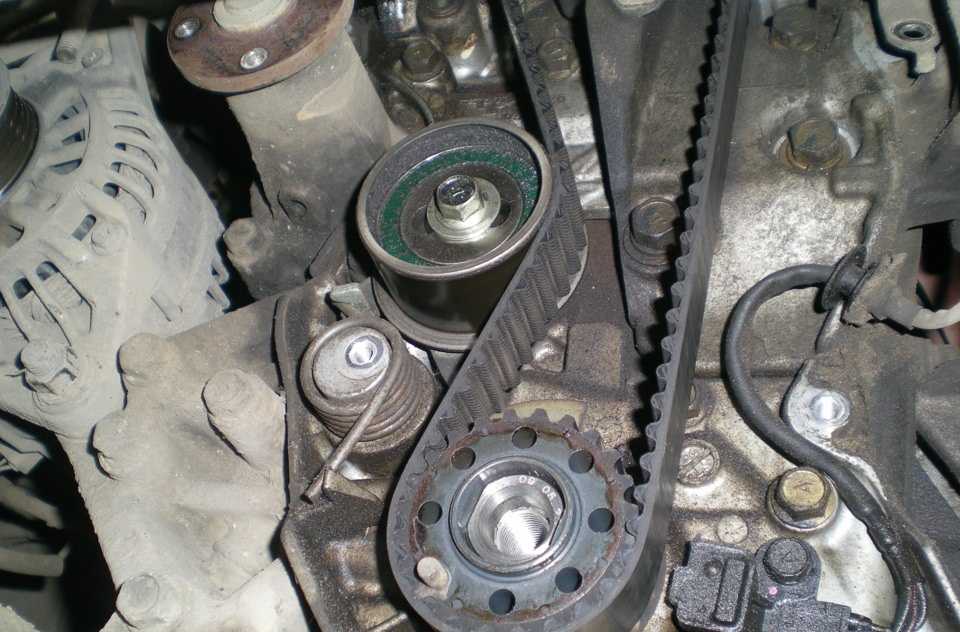

22. Теперь снизу удобно подлезть к ролику натяжителя ремня ГРМ. Вот его и откручиваем:

Снимаем ремень ГРМ.

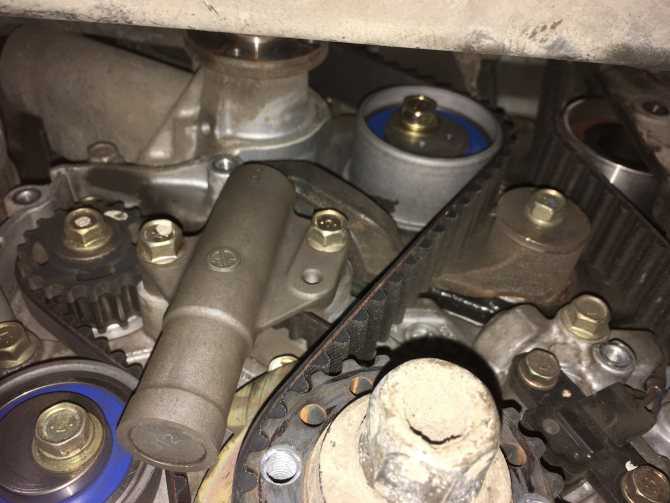

23. Далее откручиваем и снимаем сам натяжитель ремня ГРМ:

24. Снимаем с коленвала шестерню ремня ГРМ:

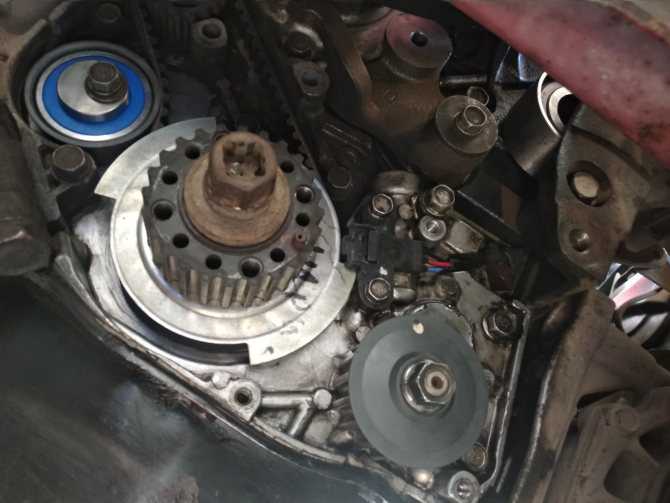

25. Далее нам предстаёт такая картина:

Окручиваем 2 болта крепления датчика положения коленвала, отодвигаем его в сторону и снимаем железную пластину, пометив на ней внутреннюю и внешнюю стороны, дабы при установке обратно не перепутать.

26. Откручиваем ролик натяжитель балансировочного вала:

27. Снимаем ролик натяжитель балансировочного вала и балансировочный ремень:

28. Осталось открутить обводной ролик ремня ГРМ. Но просто к нему подобраться не получится. Для того, чтоб его открутить нужно:
— открутить 6 болтов, обозначенных зелёными стрелками и цифрами (1-6).

Болты с номерами 1-5 окрутить не сложно, а вот болт №6 закрывает шкив насоса ГУР. Руки конструкторам оторвать!!! Делаем следущий шаг
— подходим к насосу ГУР, откручиваем через отверстия в шкиве насоса ГУР верхний болт №1 и нижний болт №2. Болт №3 просто ослабляем.

Натягиваем сам насос ГУР в сторону переднего бампера и получаем доступ к 6-му болту:

— откручиваем его и снимаем занятную конструкцию к которой прикручен обводной ролик ремня ГРМ:

29. Откручиваем этот ролик.

Процедура снятия ГРМ закончена.

Начинаем установку нового ремня ГРМ.

1. Меняем обводной ролик (Koyo) ремня ГРМ:

и прикручиваем железную хрень (к которой прикручен вышеупомянутый ролик) на место:

2. Возвращаем на место насос ГУР и закручиваем 3 крепящий его болта:

3. Прикручиваем ролик-натяжитель балансировочного вала (но не затягиваем его), совмещаем метки балансировочного вала, метки шестерни коленвала с метками на двигателе (зелёные стрелки). Одеваем ремень балансировочного вала. Поворачиваем руками ролик-натяжитель балансировочного ремня по часовой стрелке, тем самым заставляя балансировочный ремень натянуться. Затягиваем болт ролика-натяжителя. Идеальное положение ролика-натяжителя будет тогда, когда при нажиме рукой на ремень сверху (в направлении жирной красной стрелки), ремень прогнётся не более чем на 5-7 мм.

4. При выставленных метках шестерни балансировочного вала, шестерни коленвала, одеваем железную пластину. Тут важно не перепутать внешнюю и внутреннюю её стороны, а также учесть, что на самой пластине тоже есть риска, которая должна быть совмещённой с выступающей риской на двигателе. Прикручиваем обратно датчик положения коленвала.

5. Одеваем шестерню ремня ГРМ сверху железной пластины.

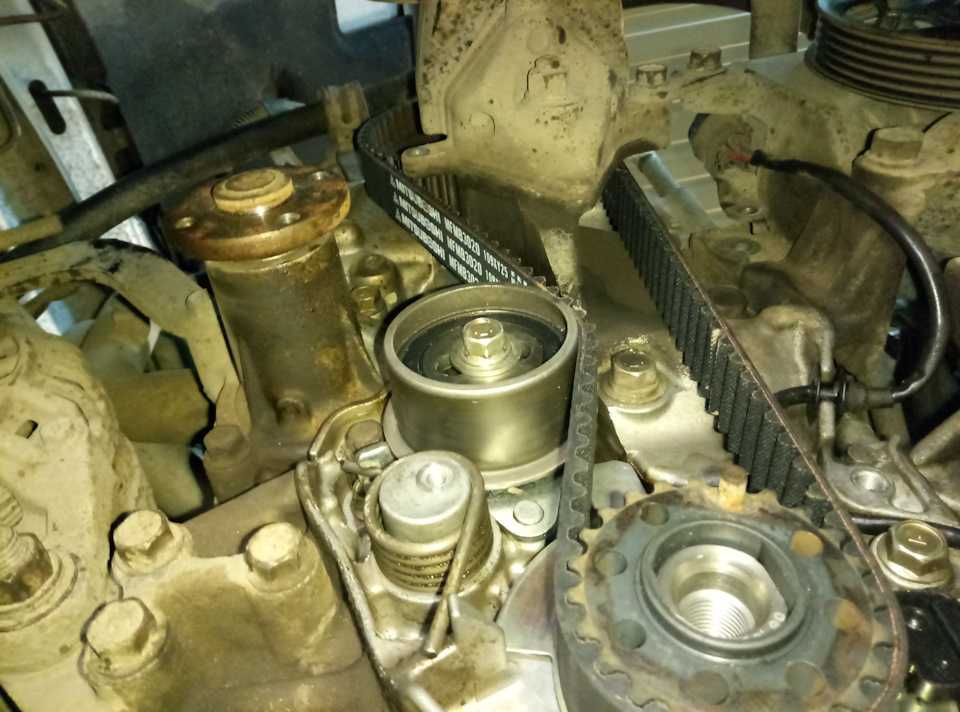

6. Прикручиваем натяжитель ремня ГРМ. Чеку из натяжителя НЕ ВЫДЁРГИВАТЬ!!!!!!

7. Проворачивая ключём болты шестерней распредвалов (1 и 2 на рисунке), совмещаем риски на шестернях распредвалов с рисками на движке (зелёные стрелки).

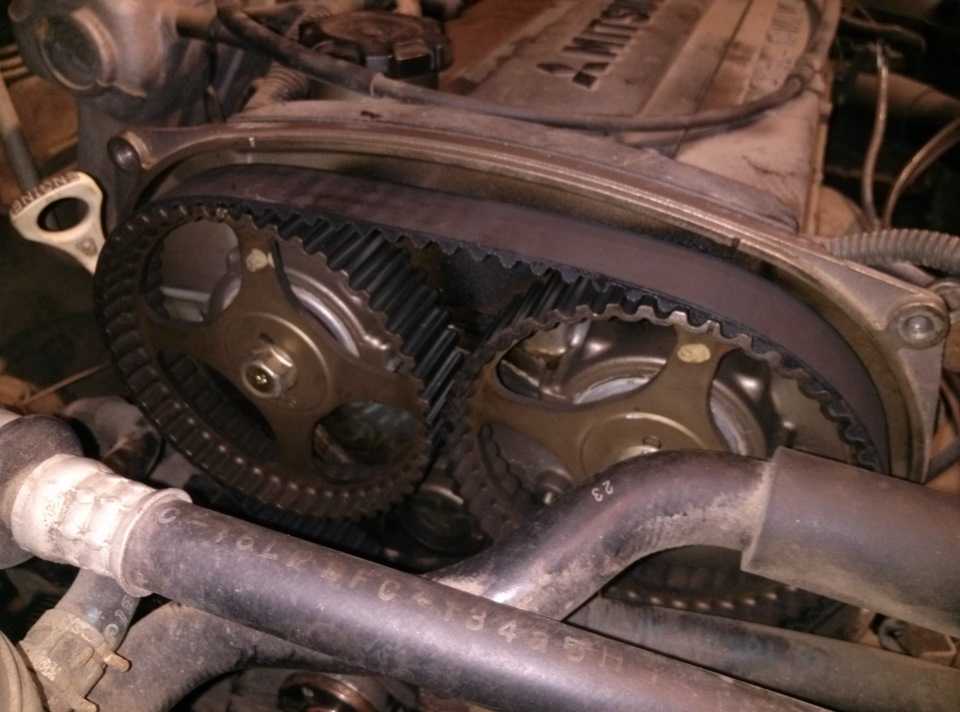

Одеваем ремень ГРМ на шестерни распредвалов и фиксируем его на шестернях зажимами для бумаги.

8. Выставляем шестерню масляного насоса. Риска на ней должна быть совмещена с риской на двигателе, но тут очень важный нюанс!!!! Для правильного выставления этой шестерни нужно: под выпускным коллектором на двигателе есть прямоугольная площадка, на ней в двигатель вкручен болт (заглушка). Вот этот болт выкручиваем и в образовавшееся отверстие вставляем отвёртку/проволоку/болт или т.п. диаметром не менее 0.5 см и длиной не менее 5 см. Если вставляется без проблем на 4-5 см и при этом метка на шестерни масляного насоса выставлена с меткой на движке — то всё хорошо. А вот если вставляется менее чем на 4-5 см и во что-то упирается, то необходимо провернуть шестерню масляного насоса на 1 оборот и так до тех пор, пока отвёртка/проволока/болт или т. п. не залезет свободно на 4-5 см, при этом риска на шестерни масляного насоса должна совпадать с риской на движке. Если этого не сделать, то возникает дисбаланс меж балансировочным валом о валом масляного насоса — двигатель будет колбасить и реветь. Не вынимайте отвёртку/проволоку/болт пока не завершите установку ремня ГРМ!!!

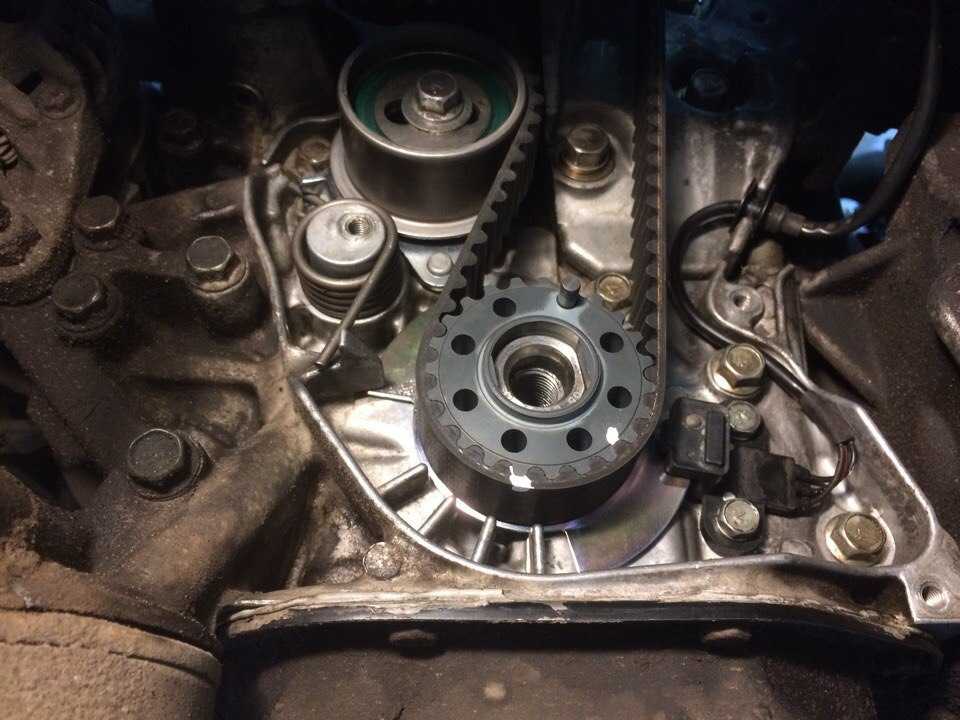

9. Прикручиваем, но не затягиваем, ролик натяжителя ремня ГРМ. Проверяем, что все метки на всех шестернях выставлены правильно. Одеваем ремень ГРМ на шестерню коленвала и шестерню масляного насоса. Проворачиваем рукой ролик натяжителя ремня ГРМ ПРОТИВ часовой стрелки, добиваясь начального натяжения ремня ГРМ. Затягиваем болт крепления ролика натяжителя ремня ГРМ. Пробуем аккуратно вытянуть чеку из натяжителя ремня ГРМ. Если особых усилий
при этом предпринимать не приходится и чека боле-менее свободно выходит, то значит ролик натяжителя ремня ГРМ выставлен правильно, иначе оставляем чеку в натяжителе и снова регулируем натяжение ремня роликом. У меня получилось правильно выставить ролик с 3-го раза.

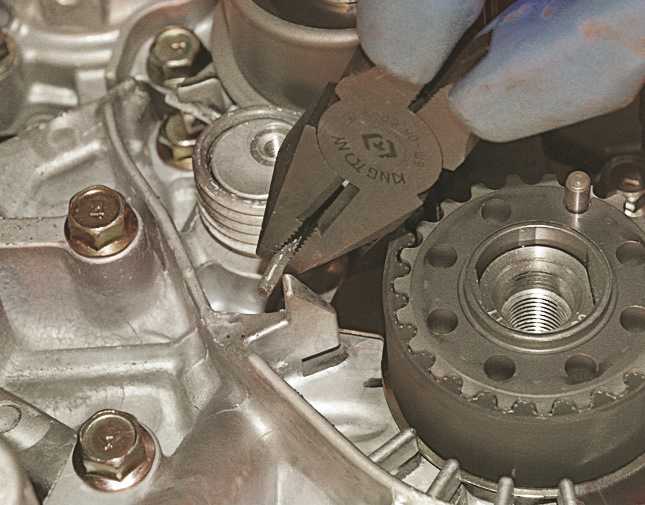

10. После того, как выдернули чеку из натяжителя, ещё раз проверяем правильность выставления всех меток. Вытаскиваем отвёртку/проволоку/болт из движка под выпускным коллектором, закручиваем обратно болт/заглушку. Вкручиваем болт коленвала на место и с помощью него ключём проворачиваем коленвал по часовой стрелке до совпадения меток на шестернях распредвалов с метками на двигателе.

11. Одеваем нижнюю защиту ГРМ, прикручиваем её. Прикручиваем обводной ролик приводного вала:

12. Одеваем шкив коленвала, прикручиваем 4 маленьких болта и 1 большой:

13. Одеваем 2 фишки на катушки зажигания, возвращаем на место и прикручиваем декоративную крышку двигателя:

14. Накидываем приводной (навесной) ремень:

15. Одеваем шкив помпы, закручиваем 4 болта, крепящий его. Прокидываем через него приводной (навесной) ремень:

16. Берём подушку двигателя и кронштейн:

17. Прикручиваем подушку двигателя:

18. Прикручиваем кронштейн к двигателю и к подушке:

19. Прикручиваем крепление шланга ГУР к подушке:

20. Проверяем, что приводной (навесной) ремень проходит через все ролики и шкивы и возвращаем натяжитель приводного ремня на место:

Ещё раз проверяем, что приводной ремень проходит через все ролики и шкивы ровно:

21. Одеваем верхнюю защиту ГРМ на место:

и прикручиваем её:

22. Одеваем и прикручиваем кожухзашиты шкива коленвала:

23. Прикручиваем передний кожух:

Возвращаем все клипсы на своё место, прикручиваем колесо, вытаскиваем из-под движка упоры, одеваем защиту картера двигателя.
Домкратом опускаем машину на землю, пробуем заводить.

В отчете использовались материалы автора «Grundic», за что ему большое спасибо!
