Амортизаторы Мазда 3 БЛ, опоры, стойки: замена передних, задних, артикулы

В автомобилях Мазда 3 BL установлены заводские газомасляные стойки амортизаторов. Их замена довольно сложный процесс, но кроме стяжек для пружин никакой другой специальный инструмент не потребуется. Воспользовавшись нашим материалом, легко заменить амортизаторы Mazda 3 BL своими руками.

Содержание

1. Признаки выхода из строя амортизаторов
2. Артикулы амортизаторов, опорных подшипников, опор, пыльников, отбойников
3. Замена передних амортизаторов Мазда 3 BL
4. Разборка передней стойки и замена опорного подшипника
5. Замена амортизаторов задней подвески Мазда 3 БЛ

Признаки выхода из строя амортизаторов

Понять, что стойки Mazda 3 неисправны можно по тому, как ведет себя машина на дороге. Стойки повреждены, если:

1. Резкое торможение приводит к раскачиванию. Когда подвеска Mazda 3 в норме автомобиль качнется один раз, не более.
2. Автомобиль дольше тормозит.  Это как раз связано с раскачиванием во время торможения. Стойки во время торможения не справляются с вибрацией, и передняя часть автомобиля начинает колебаться вверх-вниз. Как следствие, передние колеса испытывают меньшую нагрузку, торможение становится не достаточно эффективным.
3. При движении чувствуется дискомфорт. Это и усталость, и укачивание от постоянного колебания автомобиля.
4. Авто наклоняется в сторону при резких и крутых поворотах больше чем обычно. Ходовая у Мазда 3 плотная, кренится не сильно.
5. Mazda 3 ведет в сторону. Водитель вынужден постоянно поддерживать траекторию движения подруливанием.

Учитывайте, что амортизационные стойки теряют работоспособность постепенно, ухудшение ездовых свойств не всегда заметно водителю.

Целесообразно диагностировать подвеску Mazda 3 комплексно, так как все вышеуказанные проблемы могут возникать и при повреждении других деталей ходовой.

При проведении диагностики первое, что сделает специалист — осмотрит амортизаторы. Неисправность можно определить визуально. На это укажут потеки на корпусе и штоке, повреждение корпуса стойки и его креплений.

Все элементы подвески Mazda 3 взаимосвязаны между собой, поэтому следствие неправильной работы амортизаторов — дополнительная нагрузка на другие детали.

Если диагностика подтвердила неисправность амортизаторов Мазда 3 БЛ, то тянуть с заменой не стоит. Во-первых, неисправные стойки — это ухудшение управляемости, т.е. больший риск ДТП. Во-вторых, ускорение износа других деталей ходовой.

Тюнинг-обзор Mazda 3 BL – как не дорого преобразить “Матрешку”

Артикулы амортизаторов, опорных подшипников, опор, пыльников, отбойников

Оригинальный правый передний амортизатор — BR5V-34-700B, BBM2-34-700C, BBM2-34-700C9A.

Оригинальный левый передний амортизатор — BR5V34900B, BBM2-34-900C, BBM2-34-900C9A.

Оригинальный амортизатор BR5V34700

Есть и хорошие аналоги амортизаторов на Мазда 3.  Переднего правого:

• STELLOX 4214-0588-SX
• FENOX A51002
• FINWHALE 13095GR
• Monroe G8803
• KAYABA 334700.

Переднего левого:

• DODA 1060140054
• STELLOX 4214-0589-SX
• FINWHALE 13096GL
• Monroe G8804
• KAYABA 334701.

Для замены составных частей стоек рассмотрите следующие артикулы.

Артикулы отличного заменителя оригинала опоры переднего амортизатора:

• FEBI BILSTEIN 30786
• PATRON PSE4606
• BSG 30-700-225
• LEMFORDER 35913 01
• KAYABA SM5589
• MASUMA SAM4103
• Monroe MK282.



Опора переднего аморт-ра FEBI BILSTEIN 30786

Каталожный номер оригинального опорного подшипника Mazda B39D-34-38XA. Есть и хорошие заменители оригинального опорного подшипника передней стойки Mazda 3 BL:

• STELLOX 26-17128-SX
• PATRON PSE4417
• QUATTRO FRENI QF52D00006
• NTN-SNR M252. 11
• NTN-SNR KB652.13.

Артикулы пыльников и отбойников передних стоек:

• QUATTRO FRENI QF00V00025
• AMIWA 13-39-086
• MASUMA MAD4008
• AMIWA 13-11-119
• FEBEST MZD-MZ3F
• PATRON PSE6046
• TRIALLI BC 1966
• HANSE HR 811 095
• TRIALLI BC1001
• TRIALLI BCS1001
• LYNXauto PR7007
• Monroe PK156
• AUTOFREN SEINSA D5211.

Отбойник переднего аморт-ра QUATTRO FRENI QF00V00025

Для замены задних амортизаторов можно рассмотреть следующие варианты:

• Mazda bek628910c – оригинал
• MILES DG-02491
• MONROE G-1197 – тот же оригинал, но в другой упаковке
• SACHS 315-898
• TRW/LUCAS JGT-1286T

Артикулы оригиналов и аналогов болта амортизатора задней подвески:

• Mazda 9YA02120GD
• Mazda 9YA02120MB
• Mazda 9YA02120MC
• Mazda 9YA02 120GB
• STELLOX 79-01101-SX
• DOMINANT MZ9Y0A02120GE.

Каталожные номера  опоры заднего амортизатора Мазда 3 BL:

• PATRON PSE4037
• STELLOX 12-98154-SX
• METALCAUCHO 05288
• KAYABA SM9203
• LEMFORDER 35320 01.

Опора SNR KB952-03

Мазда 3 BL MPS – действительно горячий хэтчбек

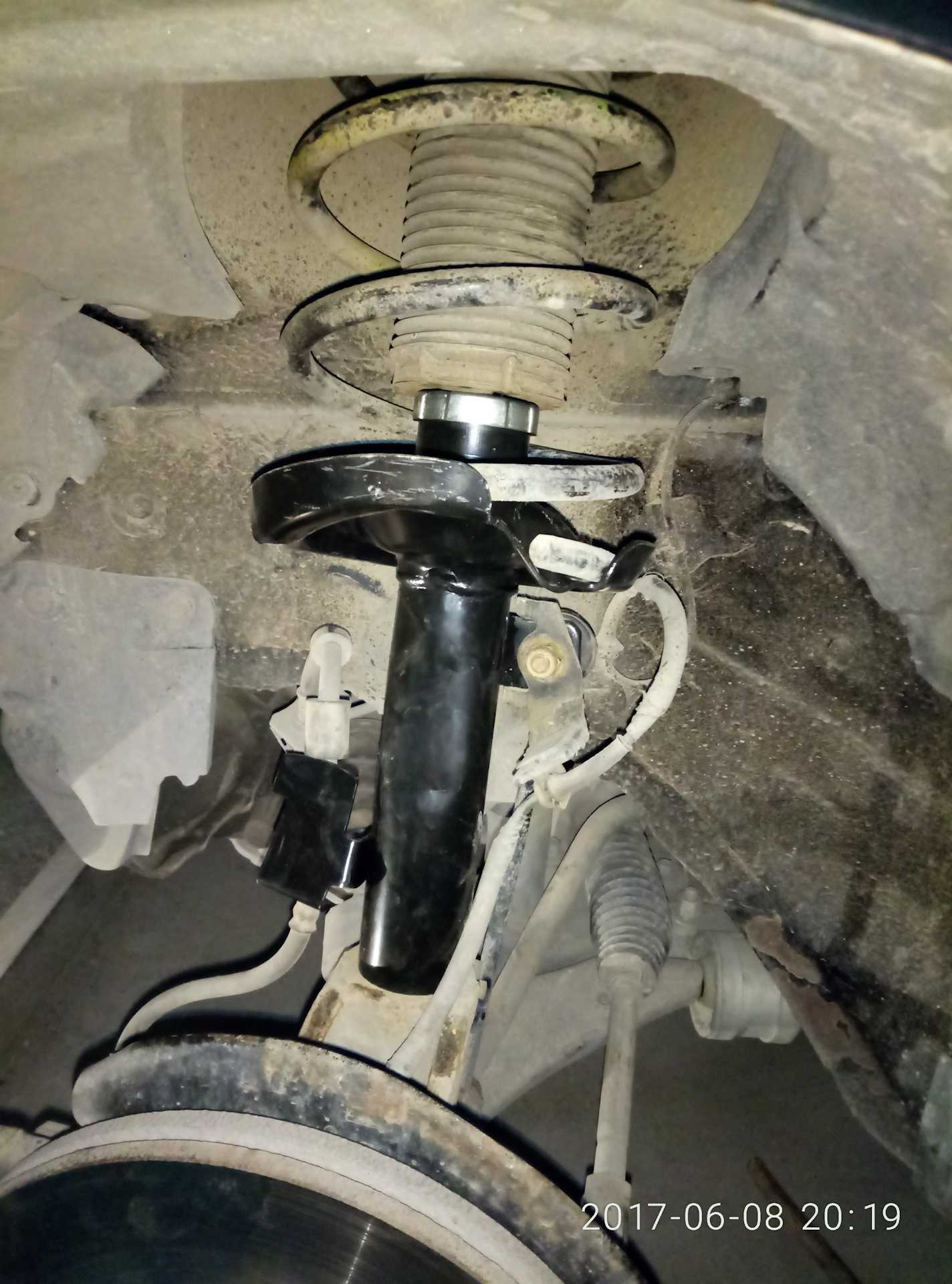

Замена передних амортизаторов Мазда 3 BL

Для демонтажа передних амортизаторных стоек Мазда 3 2 поколения потребуются: зубило, ключи размерами 10 мм, 13 мм, 15 мм, молоток.

Снятие амортизаторов на передней оси предполагает следующие действия:

• Поднять ручник и зафиксировать задние колеса при помощи упоров.
• Снять колесо.
• Вывести из кронштейна на стойке тормозной шланг.
• Снять с кронштейна верхний шарнир стойки стабилизатора, закрепленный на амортизаторе Мазда 3 BL.
• Выкрутить болт, соединяющий поворотный кулак и стойку через клемму.

• Разжать клеммовое соединение и залить «жидкий ключ».
• Вывернуть болты, их там три штуки, и смочить усилительное кольцо.
• Правое и левое кольца разные, важно не перепутать их при установке.

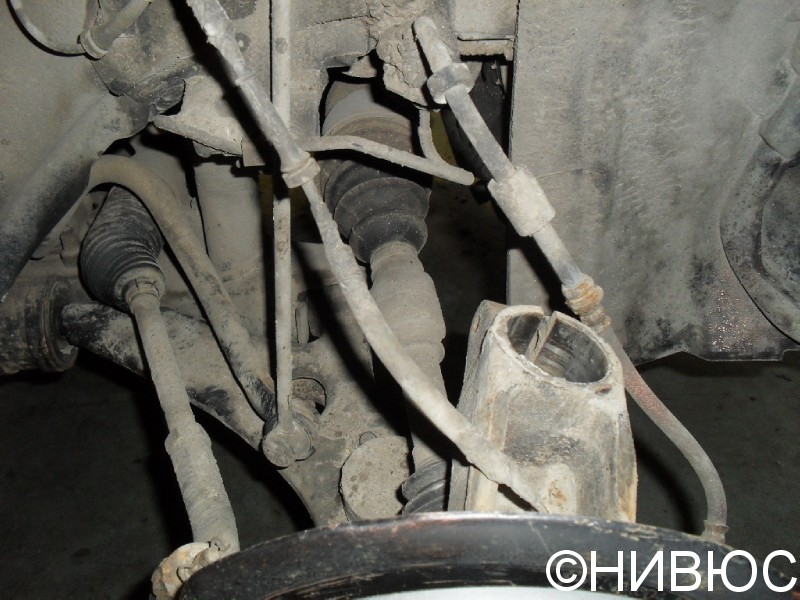

• Отделить поворотный кулак от стойки Mazda 3 BL.  Необходимо не перетянуть тормозной шланг, иначе он будет поврежден.

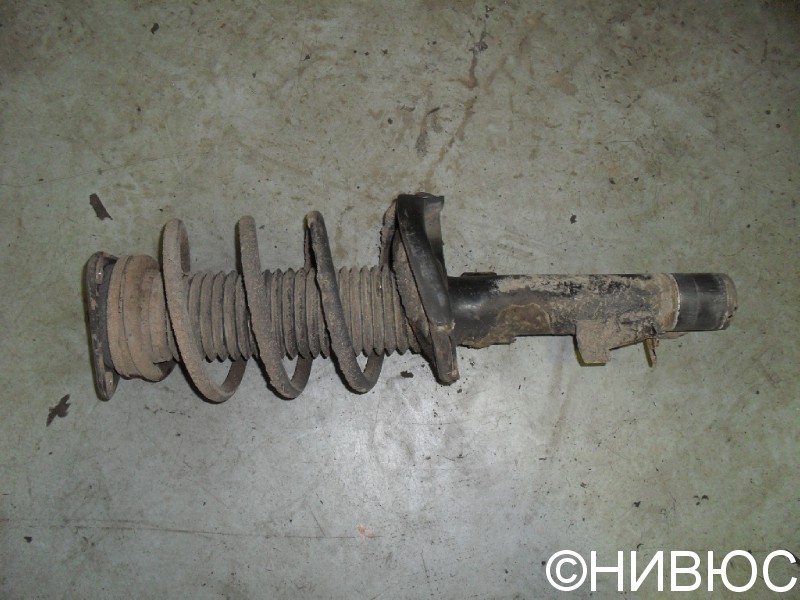

• Снять амортизационную стойку Мазда 3.

Для установки нужно повторить все действия в обратном порядке.

После такого ремонта нужно отрегулировать сход-развал.

Салонный фильтр Мазда 3 BL замена своими руками

Разборка передней стойки и замена опорного подшипника

Для работы необходимо взять следующие инструменты: шестигранник размером 6 мм, ключ размером 18 мм, плоская отвертка, стяжка пружин. Последовательность действий:

• Снять амортизаторную стойку.
• Сжать пружину Мазда 3 II при помощи стяжки.

Открутить гайку на штоке. Необходимо придерживать шток ключом, чтобы он не проворачивался.

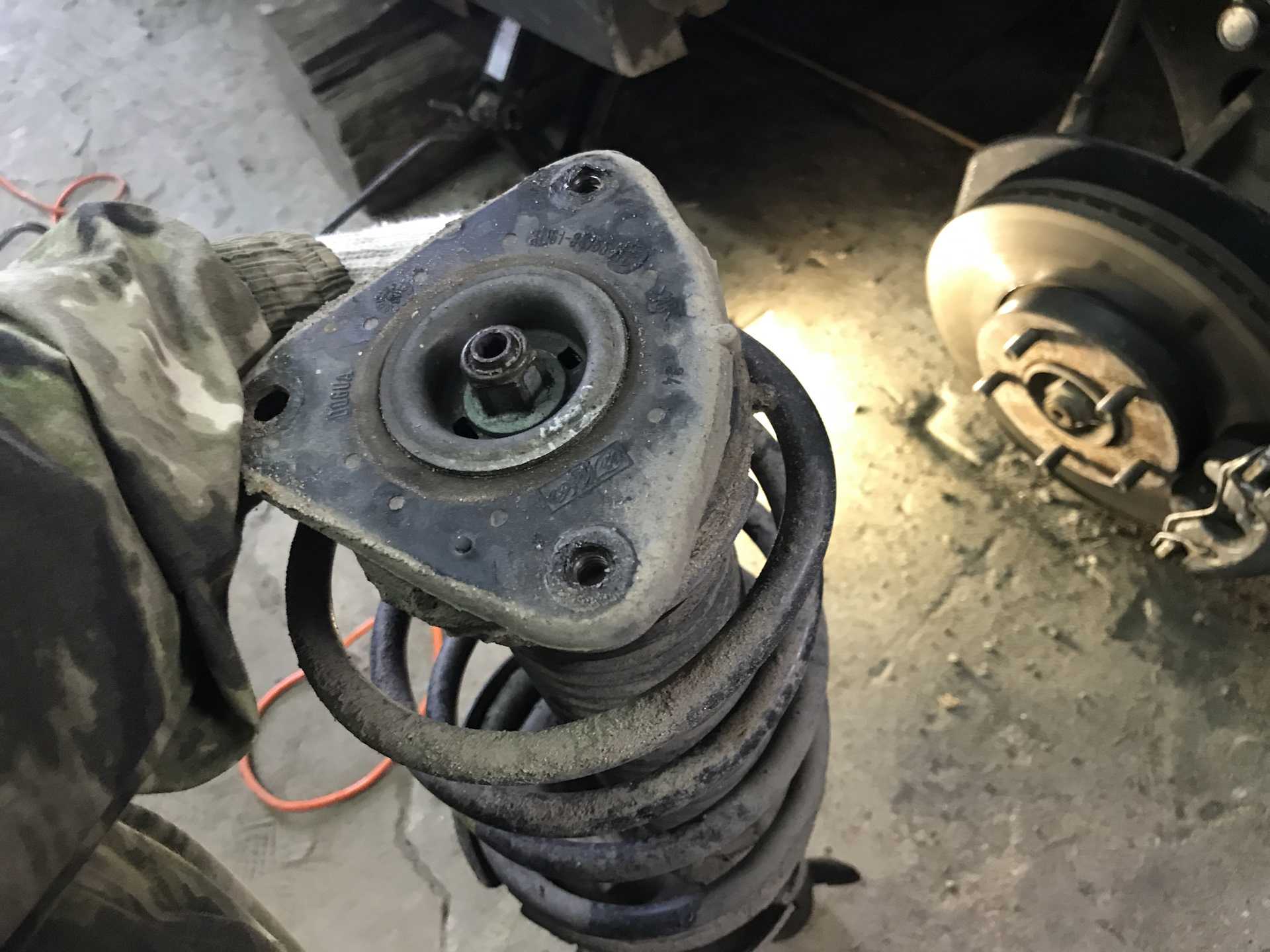

Поддеть отверткой защитный чехол стойки и снять верхнюю опору стойки в сборе с буфером сжатия.

Верхняя опора стойки, упорный подшипник и буфер сжатия являются единой конструкцией, поэтому, если неисправен один элемент придется менять весь узел.

• Снять пружину. Если нужна замена пружин Мазда 3 БЛ, то меняются они парами на одной оси.
• Снять пыльник и защитный колпак. Если чехол (пыльник амортизатора Mazda 3 BL) поврежден, его нужно заменить.

Поставить стойку и проверить, как движется шток. Шток должен двигаться плавно и тихо, на нем не должно быть потеков жидкости, повреждений резьбы, иначе амортизатор придется заменить.

Правый и левый амортизаторы нужно менять одновременно.

Для установки нужно проделать все действия в обратном порядке.

После замены амортизаторов или пружин, нужно отрегулировать углы установки колес.

Замена шаровых опор Мазда 3 BL

Замена амортизаторов задней подвески Мазда 3 БЛ

Для демонтажа необходимы следующие инструменты: торцевые головки 10 и 15 мм, накидной ключ размером 13 мм, ручной зажим для сварки.

Правая и левая задние стойки Мазда 3 БЛ меняются только парами.

Для начала нужно поставить машину на первую передачу, надежно зафиксировать передние колеса, приподнять заднюю часть и тоже надежно зафиксировать.

Затем надо снять колесо, выкрутить закрепляющий болт и разъединить амортизатор и продольный рычаг подвески.

После этого нужно выкрутить болты, прикрепляющие кронштейн стойки к кузову и снять амортизатор Mazda 3 BL в сборе с кронштейном крепления.

Далее надо открутить гайку, скрепляющую кронштейн и стойку, при этом необходимо держать шток ключом, чтобы не допускать проворачивания.

Снимаем узел, состоящий из кронштейна, буфера сжатия и защитного кожуха, пыльник нужно отсоединить от отбойника и осмотреть, если он имеет повреждения, надо его заменить.

Потом отделяем буфер сжатия от кронштейна, с помощью которого закреплен амортизатор. Буфер также нужно осмотреть, при наличии повреждений к дальнейшей эксплуатации он не пригоден.

Нужно проверить резиновое уплотнение внутри опоры заднего амортизатора Мазда 3 BL, если оно сильно изношено или повреждено, придется опору заменить.

Амортизаторы Mazda 3 сильно страдают от неровных дорог и грязи. Чтобы защитить стойки от грязи, на шток ставится резиновый пыльник, от целостности которого во многом зависит срок службы амортизационных строек. На неровной дороге, при большой нагрузке и высокой скорости амортизаторы испытывают на себе сильные жесткие удары. Это негативно сказывается на их состоянии. Если же амортизаторы уже повреждены, нужно внимательно отнестись к их выбору и замене. От этого напрямую зависит срок службы деталей подвески Мазда 3 BL.

Меняем передние и задние амортизаторы Мазда 3 BL

Замена передних стоек Mazda 3

Замена передних стоек Mazda 3

Чтобы произвести замену передних стоек на автомобиле Mazda 3 своими руками вам потребуется:

• Две шлицевых отвертки.
• Домкрат, чурки деревянные, кирпичи.
• Пассатижи и плоскогубцы.
• Набор головок с трещоткой.
• Шестигранники.
• Стяжки пружинные.
• Два молотка.

Поэтапное описание процесса замены передних стоек автомобиля Mazda 3

1. Воспользуйтесь домкратом и снимите левое колесо с автомобиля. Вывесите левую сторону машины, используя снизу кирпичи, а сверху – деревянную чурку. Лучше производить вывешивание автомобиля поочередно, т.к при установку новой стойки и забивании ее в цапфу вес автомобиля будет играть значительную роль.
2. Отсоедините от ступицы датчик ABS, если внутри окажется много грязи, то обязательно очистите ее, используйте шлицевую отвертку.
3. Возьмите плоскогубцы или пассатижи и вытащите ими прижимную планку, фиксирующую тормозной шланг. Придавите шланг к низу и, потянув его в сторону, вытащите из крепления.
4. Приступаем к стойкам стабилизатора, если они не требуют замены, тогда вам придется открутить только гайку, расположенную сверху. Она может сильно закиснуть и прокручиваться. Ее необходимо почистить от загрязнения и залить универсальной смазкой WD-40. Подождите некоторое время, а затем спокойно открутите гайку. Внутри нее присутствует отверстие для шестигранника на 4.
5. Дальше на очереди болт ступичного кулака, которым зажат амортизатор. Его тоже полейте смазкой WD-40 и подождите, далее все легко откручивается.
6. Снизу, под ступицу, подставьте кирпичи, необходимо, чтобы между ними осталось расстояние около 5 см, при опускании стойки потребуется увеличение этого пространства. Это потребуется для того, чтобы при окончательном извлечении стойки из «стакана», ступица колеса просто не выпала, она опустится на кирпичи, а вы, таким образом, сбережете целостность пыльника ШРУСа и смазки, находящейся внутри него.v
7. Далее воспользуйтесь молотком, аккуратно, постарайтесь не повредить слой мастики и не поцарапать подкрылок.

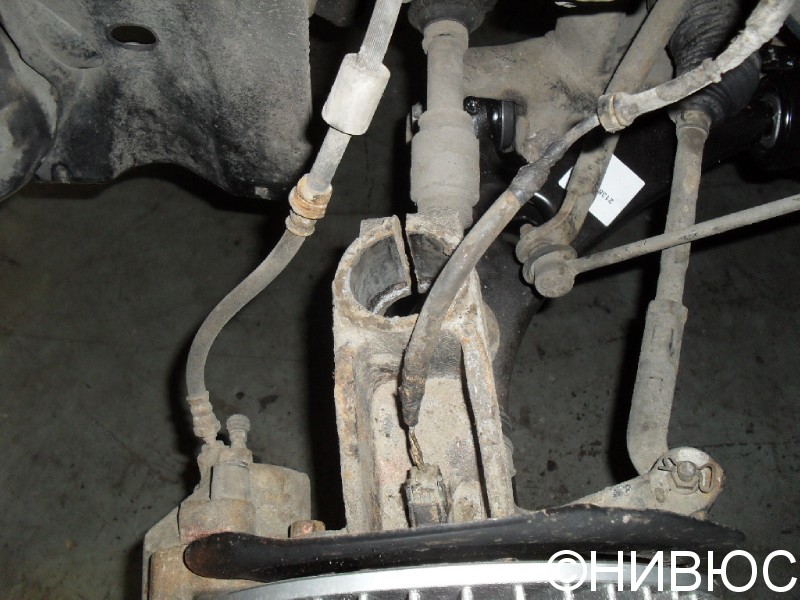

8. Воспользуйтесь толстой шлицевой отверткой и попробуйте вбить клин в разрез кулака, расположенный в задней его части. Это очень неудобно сделать, так что если все попытки окончились неудачей, не расстраивайтесь. Для подстраховки разместите внизу кирпичи и начните наносить удары молотком по кулаку сверху. Процесс не быстрый придется повозиться, стойка будет медленно смещаться вниз. Далее вам потребуется помощь, т.к необходимо с одной стороны хорошо давить на ступицу, а с другой стороны пытаться извлечь стойку из «стакана».
9. Далее следует открыть капот. Ослабьте болт, который крепит амортизатор к опоре, он располагается по центру и сдерживает пружину, только не откручивайте его до конца! С внутренней стороны штока так же присутствует отверстие под шестигранник, им можно воспользоваться, если гайка будет прокручиваться.
10. Когда гайка поддалась и начала откручиваться, остановитесь и переходите к полному откручиванию трех болтов, с помощью которых опора крепится к стакану. Обязательно придерживайте снизу стойку, в противном случае она просто может упасть. Извлеките амортизатор. Далее приготовьте стяжки для пружин. Установите и стяните пружину, далее начните медленно и осторожно откручивать центральный болт штока, во избежание получения травмы рук и др.
11. Если стойки подлежат замене, то, скорее всего, опорный подшипник тоже потребует замены. Снимите опору и отсоедините подшипник, если обнаружите неисправное состояние обоих составляющих, то замените их. Опору и подшипник можно поменять отдельно друг от друга, но все мастера в автосервисах посоветуют заменить все вместе, во избежание вторичного разбора стойки.
12. Далее замене могут подлежать отбойник и пыльник амортизатора, внимательно осмотрите их на предмет деформации, на них не должно быть трещин, замятий, надрывов и других повреждений. При их обнаружении деталь с дефектом подлежит обязательной замене.

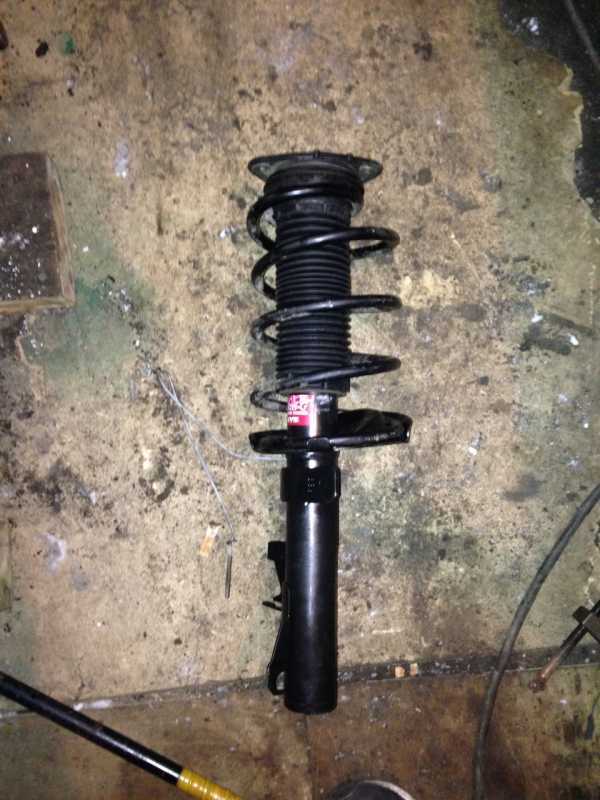

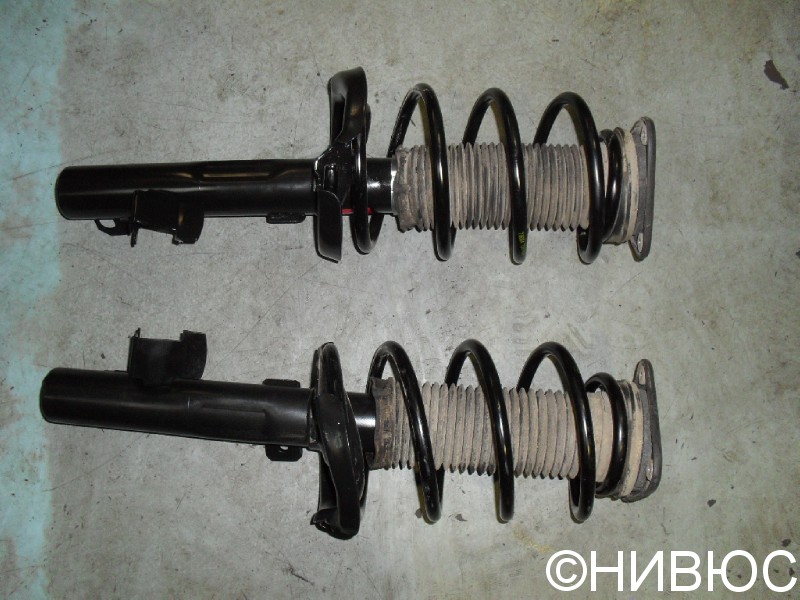

13. Подготовьте новую амортизационную стойку и комплектующие, замена которых потребовалась.
    поставьте стойку в вертикальное положение и несколько раз прокачайте ее. Соберите все остальные запчасти. Установите стойку в арку и вставьте обратно болт верхнего крепления стойки стабилизатора, начните его прикручивать, затем тремя болтами наполовину прикрутите амортизационную стойку. Окончательная затяжка амортизатора производится при стоящей на всех колесах машине.
14. Поворотный кулак и новая стойка амортизационная обязательно подлежат обработке универсальной смазкой WD-40, так будет легче произвести все установочные работы.
15. Теперь можно убрать кирпичи, возьмите домкрат и поставьте его под ступицу, осторожно медленно поднимите и вставьте на место амортизационную стойку, будьте предельно внимательны, стойка должна стоять ровно. Убедится в том, что стойка встала ровно, можно проверив расположение металлического приваренного выступа сзади стойки, он должен располагаться точно посередине клина «стакана», в противном случае стойка завалится назад при подъеме домкратом ступицы колеса.
16. Теперь слегка поднимайте ступицу, ударяя молотком по поворотному кулаку, и наблюдайте за движением стойки. Периодически брызгайте смазкой WD-40, продолжайте поднимать и стучать, амортизационная стойка будет постепенно опускаться вниз. Далее поднимите домкрат еще выше, еще пару ударов и, произведя негромкий характерный звук, стойка полностью войдет в «стакан» за счет веса автомобиля.
    После этого можно опустить домкрат и затянуть болт сзади.
17. Сборка всех деталей осуществляется в порядке обратном снятию. Гайки затягиваются окончательно после опускания автомобиля на все 4 колеса.
18. По аналогии производится замена правой амортизационной стойки на передней оси автомобиля Mazda 3.
