Описание схемы проводки ВАЗ-2105

ВАЗ-2105 не выделяется слишком сложной электрической частью, однако, столкнувшись с диагностикой той или иной проблемы, может уйти достаточно много времени на ее выявление. Многие автоспециалисты рекомендуют иметь при себе распечатанную на цветном принтере электросхему ВАЗ-21053. Ее также можно приобрести уже в готовом виде, и это будет намного лучше, так как типографский вариант более качественен и лучше читабелен. Также стоит помнить, что существует два типа авто с системой подачи топлива:

1. Инжекторная.
2. Карбюратор.

Содержание

Из чего состоит электросхема

На главной электросхеме ВАЗ четко указывается расположение всех составляющих электрической цепи:

• генератор;
• аккумулятор;
• фары;
• реле;
• контрольные лампы;
• панель приборов и другое.

На данной схеме указано все расположение проводов, как они проходят и что питают. Каждый провод обозначается отдельным цветом, для более удобного чтения схемы.

Все электрические схемы ВАЗ имеют цифровые указатели каждого прибора, наименование которых можно найти в предложенном пособии.

Читайте также: Схема подключения генератора ВАЗ-2105

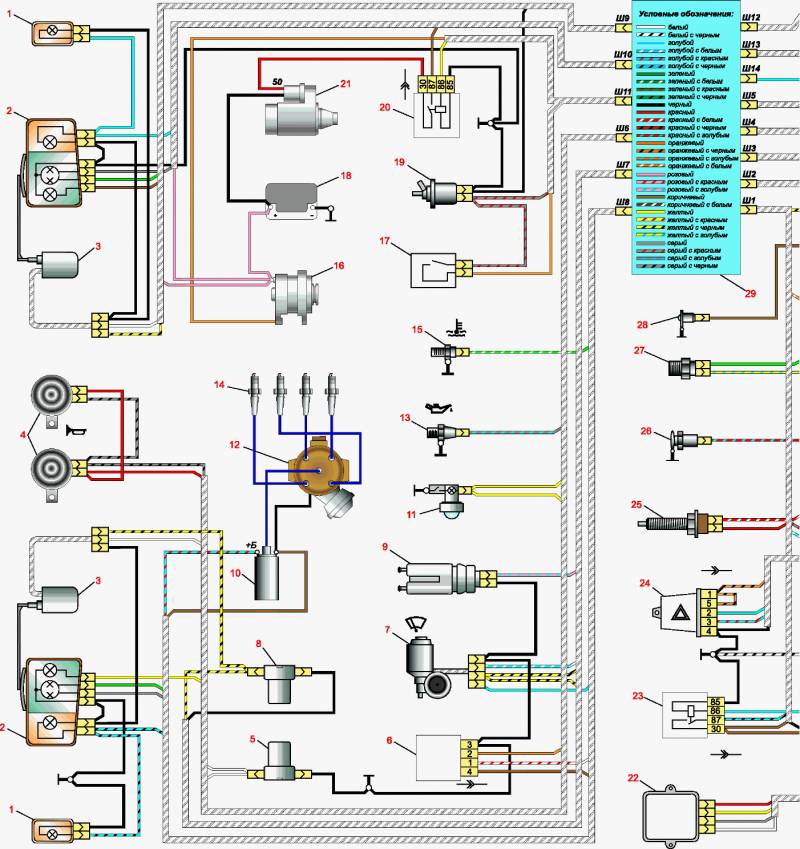

Самой главной является схема электрического зажигания автомобиля. Сама по себе она не слишком сложная, однако при ремонте можно запутаться в проводке и перепутать проводок, идущий от реле к монтажному блоку и от зажигания к реле. Помимо такой схемы, может потребоваться план электропроводки на панель приборов и план системы запуска двигателя. Практически каждый вид электрооборудования ВАЗ- 21053 инжекторной системы повторяется отдельным планом. Это очень помогает в процессе ремонтных работ. К примеру, у ВАЗ-2105 случаются сбои в работе поворотников или противотуманных фар. С такой схемой диагностировать поломку куда проще и быстрее.

Владельцу ВАЗ-2105 инжектор, ремонт авто дается сложнее, так как электрооборудование напичкано датчиками, клапанами, форсунками и другими элементами. Многие автовладельцы ВАЗ на инжекторах не рискуют самостоятельно заниматься ремонтом, поэтому сразу обращаются в автосервис. Однако инжекторные авто не так сложны в ремонте, как может показаться изначально.

Если у водителя имеется схема проводки ваз 2105, то многие поломки можно устранить без помощи СТО. Для решения данной задачи потребуется время и инструмент для диагностики. Чаще всего диагностика ограничивается проверкой датчиков и измерению сопротивления.

Трудности при ремонте электрического оборудования

Самая большая проблема, которая может возникнуть при ремонтных работах у ВАЗ-2105, это несовпадение цвета проводки с той, что указана в схеме. Если автомобилю уже много лет, то, вероятнее всего, замена проводки осуществлялась много раз. Предыдущий хозяин машины вряд ли был обеспокоен тем, что цвета проводки не соответствуют цветам по схеме. Скорее всего, если автомобиль нуждался в срочном ремонте, то на него устанавливали первые попавшие под руку провода. Поэтому новому автовладельцу придется столкнуться с трудностями и выяснить, какой провод куда подключен. В этом случае можно сразу на будущее делать для себя некие корректировки при помощи фломастеров. Во время ремонта можно окрасить каждый провод в нужный цвет, этим можно сэкономить время на следующий осмотр или диагностику.

Еще одна трудность при ремонте ВАЗ-2105, с которой можно столкнуться автовладельцу, это частичная замена проводки. Предыдущий владелец мог заменить лишь часть проводов, этим доставив нынешнему хозяину массу хлопот. Такая ситуация вызывает еще большую путаницу, и в данном случае будет резоннее просто заменить всю проводку.

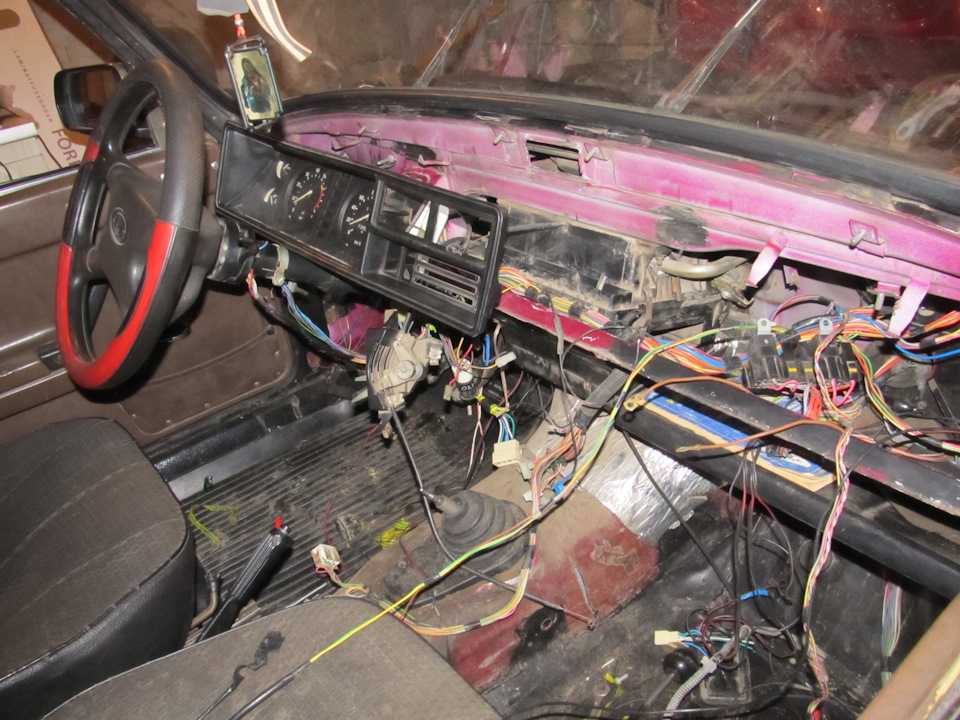

Наиболее распространенная причина поломки ВАЗ-2105 – это поврежденная изоляция провода или отсутствие контакта. В этой ситуации необходимо при помощи специального прибора протестировать все участки проводки. Нерабочую электропроводку меняют на новую или можно заменить часть нерабочего провода. Если повреждена изоляция, то с помощью изоленты устраняют данную проблему.

Обследование работы инжекторов

Система электричества на ВАЗ-2105 инжекторного типа часто может выходить из строя. По этой причине многие автовладельцы не хотят менять карбюраторную систему на инжекторы. Так как инжекторная система подачи топлива намного сложнее, выявить неисправность без компьютерной диагностики почти невозможно. Однако некоторые действия можно выполнить и самостоятельно. К примеру, в первую очередь нужно проверить свечи зажигания, это самая распространенная проблема на «пятерках».

Кроме этого, по схеме диагностики 21053 рекомендуется проверить сопротивление катушек и осмотреть проводку и контакты. Главной и наиболее распространенной проблемой в некорректной работе зажигания может быть какая-то банальная причина. Нужно обратить внимание на датчик подачи воздуха, а главное, его контакты. Чтобы провести более тщательную его диагностику, потребуется осциллограф.

Читайте также: Ремонт карбюратора ВАЗ-2105

В принципе, для самостоятельной диагностики ВАЗ-2105 достаточно иметь необходимый набор инструментов и желание разобраться в причине неисправности. Для этих целей существует множество пособий, рекомендаций, статей, а принимая во внимание нежелание многих СТО браться за советский автопром и стоимость данных работ, ремонт своими руками будет даже предпочтительнее. Несмотря на то что ВАЗ-2105 инжектор является довольно непростым в электронике, разобраться с ним все же возможно. Отечественный автопром остается наиболее распространенным и доступным в обслуживании, поэтому многие автовладельцы предпочитают начинать свой путь водителя именно с него.





Как вам статья?

Схема ВАЗ 2105: поиск неисправностей и замена электрооборудования » Авто центр ру

Электрическая схема автомобилей ВАЗ, в принципе, не особо сложная, однако некоторые неисправности могут просто сбить с толку автовладельца. В этой статье мы поговорим об автомобиле ВАЗ 2105 — принципиальная схема электрооборудования, а также рекомендации по ремонту системы также приведены ниже.

Что входит в электросхему?

Схема электрооборудования ВАЗ состоит из многих компонентов. Речь идет о генераторе, аккумуляторе, оптике, блоках предохранителей, контрольных лампах, а также приборной панели и прочих компонентах. Речь идет как об инжекторе, так и карбюраторных двигателях. Провода системы маркируются разными цветами, они соответствуют тем, которые отмечаются на схемах, это дает возможность автовладельцу не запутаться в ходе диагностики цепи и ремонте.

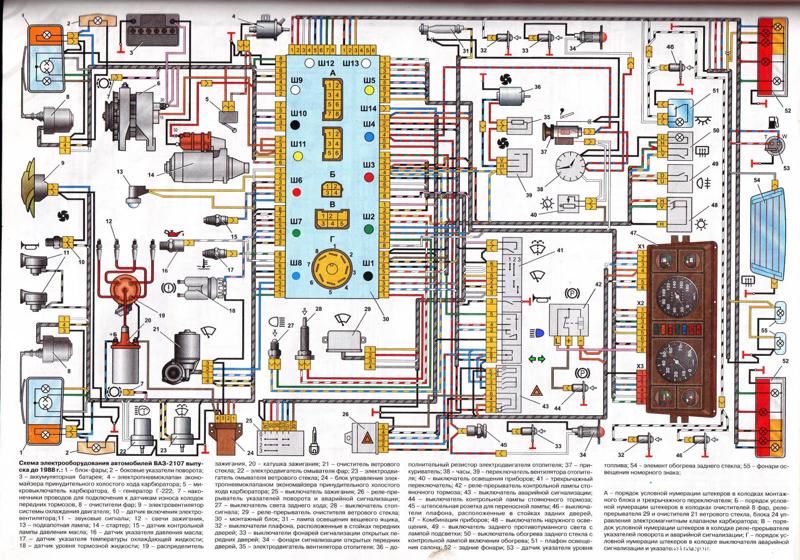

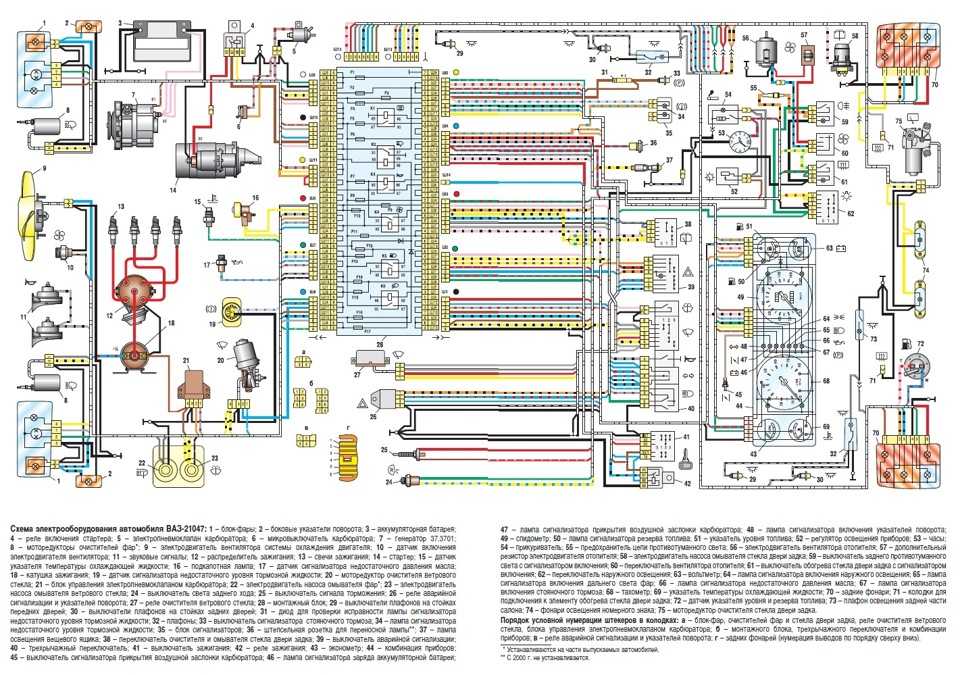

Полная электросхема для отечественной «пятерки»

Сама схема электропроводки ВАЗ 21053 карбюратор или инжектор в целом дает полную картину цепи, без какой-либо конкретики и объяснений. Соответственно, в сервисном мануале к транспортному средству должны идти дополнительные приложения, объясняющие предназначение электрических устройств. В любом случае, одним из основных компонентов цепи является система зажигания. В целом в ней нет ничего сложного, но во время проведения ремонта легко запутаться в проводке, которая идет от реле к блоку с предохранителями и от замка зажигания к блоку.

Также система проводки включает в себя электросхему приборной панели и запуска мотора. Практически все оборудование «пятерки» обозначается отдельными приложениями в сервисном мануале, что во многом облегчает процедуру ремонта и диагностики. К примеру, автовладельцы часто сталкиваются с проблемой некорректно работающий указателей поворотов, а также противотуманной оптики.

Вполне возможно такое, что устройства отказываются нормально функционировать при некорректно работающем генераторе. Разумеется, при наличии схемы обнаружить неисправность будет значительно легче. Следует отметить, что инжекторные версии, в отличие от карбюраторных, более сложные в силу наличия дополнительных датчиков и регуляторов, форсунок и прочих компонентов.

Признаки неисправностей

Различается несколько видов состояния электроцепи «пятерки», когда автовладельцам приходится искать неисправность:

1. Машина не может ехать. В принципе, причин этому может быть множество. Это могут быть и поломки определенных узлов и механизмов, либо же проблемы в работе электроцепи.
2. Машина может ехать, однако электрическое оборудование функционирует некорректно.

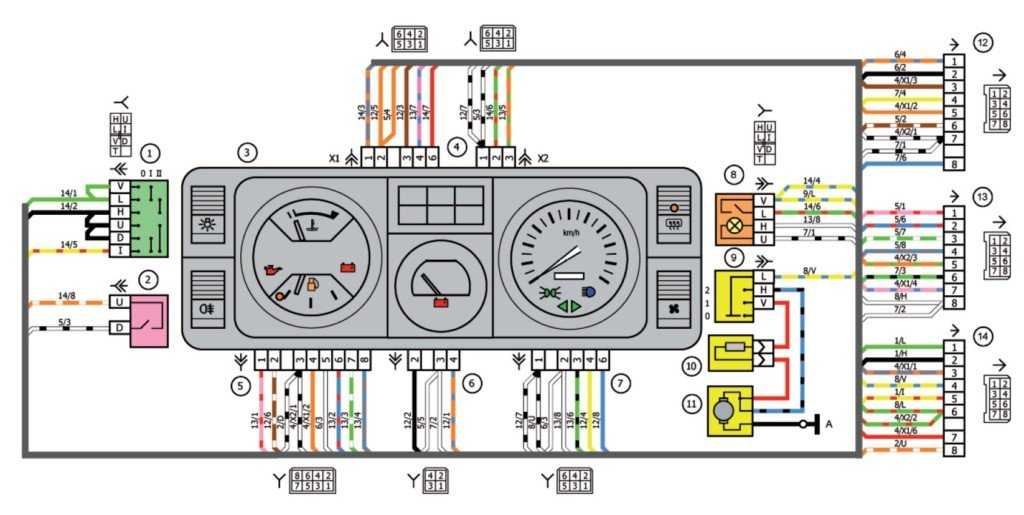

Схема подключения приборной панели для «пятерки»

В том случае, если пытаясь завести мотор, этого сделать не выходит, а бензин без проблем поступает в агрегат, вероятнее всего, проблему необходимо искать именно в цепи:

1. Как сказано выше, инжекторные версии более сложные в плане электропроводки и оборудования. Как показывает практика, в большинстве случаев проблема заключается именно в системе управления ДВС. К примеру, если система транспортного средства не может обрабатывать сигналы с регуляторов и, соответственно, передавать сигналы на вспомогательные механизмы, вероятнее всего, проблема именно в цепи.
2. В том случае, если у вас карбюраторная «пятерка», то для начала необходимо произвести диагностику свечей зажигания, а также высоковольтников. Бывает такое, что высоковольтные провода перегибаются или на них окисляются контакты, что приводит к проблемам в эксплуатации авто. Кроме того, целесообразно произвести проверку работоспособности катушки зажигания и трамблера.

По факту на любых версиях ВАЗ 2105, будь то инжектор или карбюратор, одной из основных причин некорректной работы оборудования являются контакты. Они окисляются или подгорают, в результате чего могут возникнуть сложности в работе оборудования, в частности, освещения в салоне или внешней оптики (автор видео — Макс Рублев).

Диагностика поломки

Как правильно проверить электроцепь авто:

1. Сначала произведите диагностику цепи на участке от генератора до катушки. Удостоверьтесь в том, что контакты на этом участке не имеют окислений, возможно, присутствуют обрывы. Если есть окисления, то контакты нужно просто зачистить. Плохие провода необходимо заменить.
2. Проверьте работоспособность катушки. Вам необходимо узнать, есть ли искра. Достаньте один высоковольтный провода и поднесите его к металлу. При попытке запустить двигатель между контактом кабеля и металлом должна проскакивать искра. Если ее нет, то необходимо более тщательно произвести диагностику основных компонентов системы зажигания.
3. Также произведите диагностику работоспособности свечей зажигания и трамблера. Иногда невозможность запуска двигателя обусловлена образованием нагара на свечках, если это так, то от налета необходимо избавиться. Причин появления нагара может быть множество, подробнее о них, а также вариантах избавления читайте здесь.

Извините, в настоящее время нет доступных опросов.

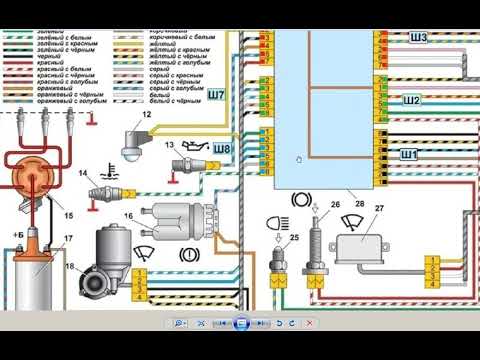

Видео «Ремонт электропроводки автомобиля ВАЗ 2105»

Тонкости ремонта электроцепи в этом автомобиле приведены на видео (автор видео — Виталий Жадан).
