Меняем передний тормозной цилиндр на ВАЗ 2107

Тормозная система на любом авто, выполняет важную роль, которая заключается в безопасности водителя и пассажиров. В этой статье рассмотрим один из механизмов этой системы – передний(рабочий) тормозной цилиндр, который обеспечивает торможение передних колес при нажатии на педаль тормоза.

Рассматриваемое изделие, а точнее, тормозной цилиндр на автомобиле ВАЗ-2107 периодически изнашивается и приходит в нерабочее состояние, собственно как и множество других деталей. Неисправный механизм может спровоцировать аварийную обстановку на дороге, потому, чтобы этого не случилось, следует периодически контролировать работоспособность этого изделия. В данном материале узнаем, где он располагается, а также особенности его замены для автомобиля ВАЗ 2107.

Содержание

• 1 Расположение переднего цилиндра
  • 1.1 Когда нужно менять цылиндры
  • 1.2 Замена переднего тормозного цилиндра на ВАЗ-2107

Передний тормозной цилиндр располагается на ступицах передних колес, рядом с колесным диском.

На каждое переднее колесо приходится по два тормозных устройства, которые при нажатии на педаль, прижимают с двух сторон колодки к тормозному диску, чем обеспечивают эффективное торможение автомобиля. Для наглядности ниже представлено фото, на которой стрелками указаны оба устройства.

После снятия переднего колеса семерки, сразу за ним можно увидеть данные устройства. Отыскав их, необходимо убедится в их исправности, а точнее, неисправности. Ведь зачем менять рабочую деталь?

Когда нужно менять цылиндры

Основная и самая распространенная причина потери работоспособности, которая влечет за собой ремонт или замену, это заклинивание тормозного устройства. Если вы заметили постоянное подтормаживание авто, увод в сторону при отпускании руля при езде по прямой или ненормальный нагрев одного из колес после езды, возможно у вас начал подклинивать один из рабочих цилиндров. Это случается достаточно часто, так как агрессивная и неправильная эксплуатация, а так же качество деталей, приводит к таким последствиям.

Подклинивание изделия может произойти в любой режиме эксплуатации – будь это постоянная езда на авто, или же его простаивание на стоянке. Если начал подклинивать хотя бы один из цилиндриков на ВАЗ-2107, то следует немедленно добраться до ближайшего СТО и провести его ремонт. Но СТО – это дорого, особенно для владельцев бюджетных автомобилей, поэтому решить проблему проще самостоятельно, и в домашних условиях.

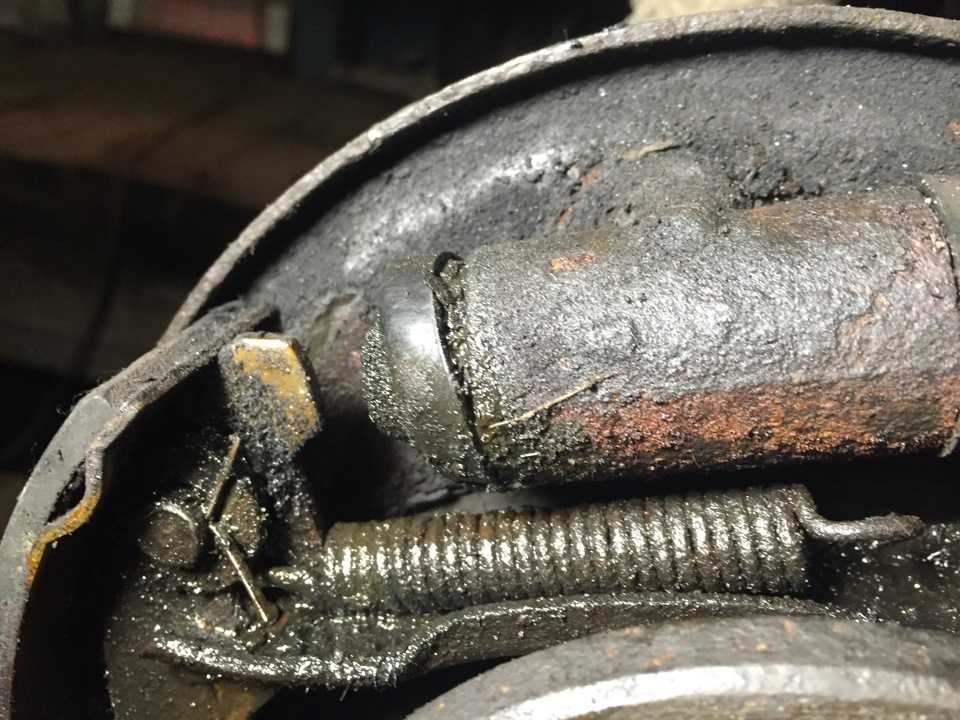

Замена изделия может потребоваться также в случае, если из-под уплотнительного кольца начнет подтекать жидкость. Уплотнительное кольцо(пыльник) показано ниже на фото.

Если из-под резинки начала подтекать жидкость, значит, в скором времени это приведет к нарушению работы устройства. Избежать последствий можно своевременным реагированием.

Замена переднего тормозного цилиндра на ВАЗ-2107

Замена начинается непосредственно со снятия старого механизма. Для этого необходимо поддомкратить переднюю часть автомобиля, затем отвинтить и снять колесо, и снять тормозной суппорт. Подробности снятия суппотра можно узнать в соответствующем разделе данного сайта.

Дальнейшие действия по замене рабочего механизма следует проводить следующим образом:

• Суппорт следует разместить в тисках, но при этом важно зажимать его не сильно. Если его пережать, то часть детали может попросту отколоться, в результате не избежать замены суппорта.
• Когда суппорт будет демонтирован и зажат в тисках, необходимо провести снятие стальной тормозной трубки. Эта трубка соединяет обе части механизма. Для снятия трубки необходимо вывинтить гаечным ключом две гайки. После вывинчивания гаек можно снять стальную трубку. На фото ниже показан суппорт в тисках, а также трубка, которую следует демонтировать.
• После этого необходимо на боковой части разыскать паз, в котором расположен пружинный фиксирующий элемент. Чтобы извлечь тормозной цилиндр, потребуется нажать на этот фиксатор отверткой. На фото ниже показано расположение паза красной стрелкой.

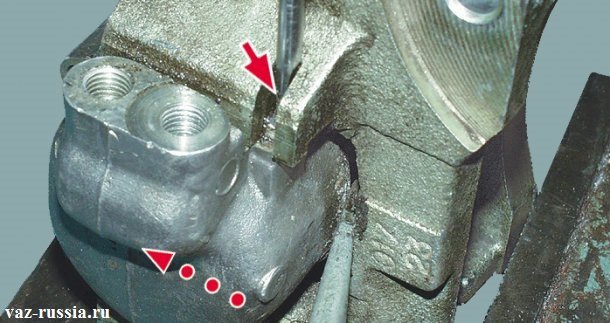

• Чтобы снять рабочее устройство, необходимо отверткой удерживать пружинный механизм. После нажатия на фиксатор, необходимо осуществить удары резиновым молотком по боковой части рабочего механизма. Бить необходимо не сильно, но при этом обязательно не задеть суппорт. Если задеть суппорт, то он может отколоться. Выше на фото показано, как осуществляются удары молотком по рабочему цилиндру.
• Если изделие начнет двигаться, то процесс идет. Чтобы демонтировать рассматриваемую деталь, потребуется воспользоваться длинной отверткой или монтировкой. Монтировку следует расположить в образовавшемся отверстии между суппортом и цилиндром. Ниже представлено фото, как это выглядит наглядно.
• Второй цилиндр снимается аналогичным образом. После снятия устройств можно приступить к их непосредственной замене на новые.
• Чтобы установить новое изделие на место снятого, необходимо первоначально нажать на специальный фиксатор. В нажатом виде механизм необходимо установить в направляющие пазы до момента срабатывания этого фиксатора.

Если новая деталь не будет вставляться в направляющие пазы, можно взять напильник, и осуществить удаление нескольких миллиметров слоя металла. Главное при этом не переусердствовать, иначе деталь попросту не будет фиксироваться в суппорте.

На этом замена рабочего цилиндра на ВАЗ 2107 завершена. При установке нового изделия обратите внимание на наличие штуцера для прокачки тормозов. Если он отсутствует, то следует снять его со старого цилиндра, и ввинтить в новое устройство.

Процесс занимает не более 2 часов времени, а если знать очередность действий, то и вовсе потребуется не более 1 часа на замену рабочего цилиндра с одной стороны. Вопросы и предложения вы всегда можете оставлять в комментариях этого сайта в конце каждого материала.

Поделиться с друзьями:

Как заменить передний тормозной цилиндр ваз 2107-06 – пошаговое руководство с подробным описанием каждого этапа работы

Содержание статьи:

Продолжаем разбираться с передней тормозной системой ВАЗ классического семейства. В прошлом уроке мы проводили диагностику передних тормозных цилиндров ВАЗ. Сегодня будет показан процесс, как их правильно снимать и менять на новые.

Объясним все трудности, с которыми можно столкнуться при замене тормозного цилиндра. Как правильно установить суппорт на место и минимизировать потери при прокачке тормозов – смотрите в видео в конце статьи.

Инструменты

1. Ключи на 17 и 14 (накидные и рожковые)
2. Монтажная лопатка, маленькая монтировка или клещи
3. Вороток, шило, пассатижи, молоток
4. Специальные разрезные ключи для откручивания тормозных шланг и трубок

Как заменить передний тормозной цилиндр на классике

1. Снимаем колесо и вывешиваем ступицу

Выворачиваем колесо в левую сторону, если будем менять цилиндры на правом суппорте, если на левом, то вправо. Не забываем о мерах безопасности — ставим упоры или пенек под рычаг вывешенного колеса — это обезопасит вас от срыва автомобиля с домкрата.

2. Монтировкой или клещами разводим тормозные колодки

Это нужно для легкого извлечения колодок из суппорта, в противном случае вынуть их не получится.

3. Расшплинтовываем направляющие и выбиваем их молотком из тормозных цилиндров.

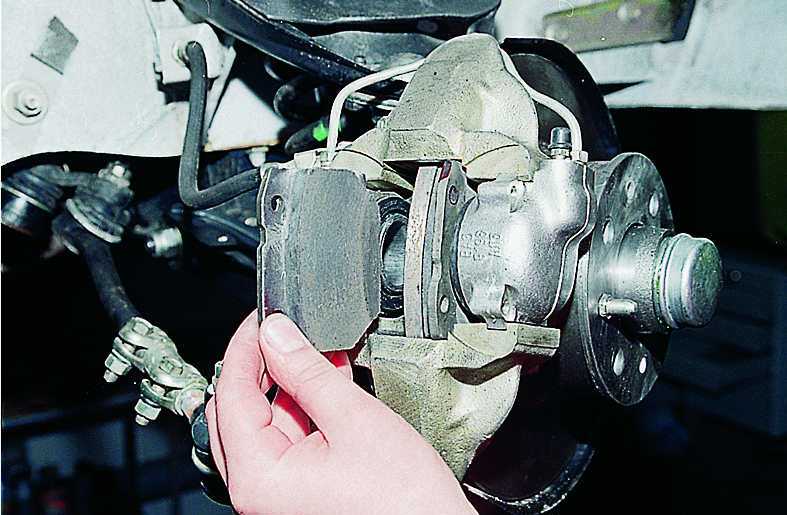

4. Вынимаем скобы и колодки. Как это правильно сделать и выше описанные пункты, подробно расписаны в статье Замена передних тормозных колодок ВАЗ 2016. Чтобы не совершить ошибок, рекомендую ознакомиться с этим уроком.

5. Чтобы не потерять много тормозной жидкости, с бачка снимаем крышку, на горловину надеваем пакет и закручиваем крышку на место. Таким образом, крышка будет герметична и не позволит слиться всей жидкости при снятии шланг с переднего тормозного цилиндра ВАЗ 2107.

Или пережимаем тормозной шланг, чтобы не потерять всю «тормозуху» при его откручивании от суппорта. В таком случае есть большая вероятность нарваться на замену шланга. Он со временем пересыхает и при его принудительном сжатии, он может начать протекать.

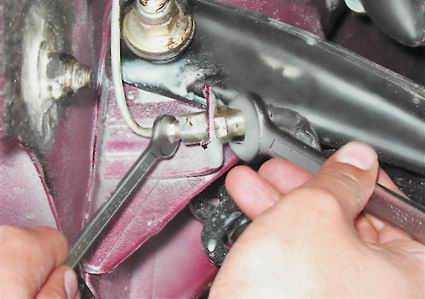

6. Ключами или головкой на «14» откручиваем крепления тормозной шланги

7. Ключом на «17» откручиваем два болта крепления, снимаем тормозной суппорт со ступицы

8. Зажимаем суппорт в тиски, специальными ключами откручиваем трубку

Для этого разрезной ключ на «10» надеваем на гайку крепления тормозной трубки. При необходимости можно слегка постучать по нему молотком, чтобы он надежнее зафиксировался на гранях гайки. Зажимаем этот ключ винтом, тем самым его стенки плотно обжимают гайку, срываем ее. Только таким способом вы не «слижете» грани этой гайки.

После того как вы «сорвете» гайку, ее можно открутить обычным рожковым ключом. Делаем это аккуратно, наблюдаем, чтобы тормозная трубка не проворачивалась вместе с гайкой, она может переломиться.

Рекомендуется несколько раз на пол оборота открутить гайку и закрутить ее, чтобы расходить место прилегания гайки к трубке. После этого ее отодвигаем в сторону, сильно не переламывая, следим, чтобы в месте излома не образовалась трещина.

9. Зажимаем фиксатор и выбиваем старый тормозной цилиндр из посадочного места

Необходимо зафиксировать фиксатор, чтобы он не мешал выбиванию цилиндра из суппорта. Постараться его сохранить, так как в комплекте с новым тормозным цилиндром его может не быть. Если зафиксировать не получается, нужно его вытащить, нет – одной рукой нажимаем на него острым, тонким предметом (гвоздем), второй – аккуратно выбиваем молотком цилиндр.

Рекомендуется это делать через наставку из мягкого металла, но третьей руки может не быть, поэтому сначала постукиваем молоточком, чтобы место, где находится фиксатор, сдвинулось и он спрятался в недрах направляющей. Затем освободившейся рукой держим наставку и выбиваем полностью старую деталь из суппорта.

10. Очищаем посадочное место для нового тормозного цилиндра.

Он «ходит» по салазкам, на которых может скопиться грязь, ржавчина. Чтобы не возникло проблем с установкой новой детали, нужно их очистить.

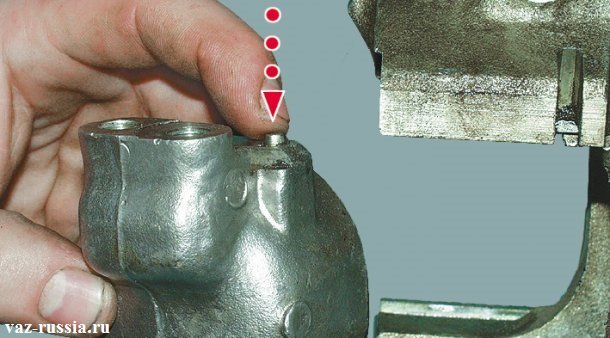

11. Вынимаем старый фиксатор из цилиндра, чтобы установить на новый.

Если это невозможно, то покупаем новые для тормозного суппорта или изготавливаем его самостоятельно. Для этого подойдет предмет из прочного материала, например гвоздь, диаметром, соответствующему диаметру посадочного отверстия в цилиндре.

Важно! При самостоятельном изготовлении таких фиксаторов стоит учесть, что при последующей замене цилиндра «утопить» его в корпус уже не получится, потому что нет пружинок. Во вторых, нужно точно замереть глубину посадочного места и сделать длину самоделки чуть больше на 1,5-2 мм. Это связано с тем, что при очередной смене цилиндра, вам придется его силой выбивать, срезая этот фиксатор, по причине отсутствия в нем пружины, так как вытащить его уже не получится. Чем больше будет его длина, тем тяжелее его срезать, можно повредить корпус суппорта.

12. Смазываем тонким слоем масла или литола салазки цилиндра, чтобы он лучше скользил в суппорте. Через наставку вбиваем новую деталь в свое посадочное место до тех пор, пока не совместится отверстие для фиксатора с прорезью в корпусе суппорта. Вставляем изготовленный фиксатор и слегка подбиваем цилиндр до упора, чтобы он зафиксировался им.

13. Прикручиваем тормозную трубку.

Главное, чтобы «попасть» в резьбу, правильно совместить гайку трубки и отверстие для нее. Если при закручивании гайки чувствуется, что туго крутиться – не «попали», лучше вынуть гайку и совместить ее с резьбой отверстия заново. Сильно затягивать не нужно. После установки суппорта на автомобиль и прокачки системы, если в этом месте будет подтекать жидкость, тогда подтянем рожковым ключом.

Установка на авто происходит в обратной последовательности.

Видео замены переднего тормозного цилиндра ВАЗ:

Заключение

После установки на машину, нужно обязательно прокачать тормозную систему, чтобы выпустить воздух. Рекомендуется для упрощения процесса после монтажа суппорта на ступицу, тормозной шланг к нему плотно не прикручивать, дать возможность жидкости самотеком вытеснить воздух. Потекло – затянули шлангу. Откручиваем штуцер для прокачки и ждем, когда из него потечет тормозная жидкость. После этого можно несколько раз нажать на педаль тормоза и проверить, чтобы из него не шел воздух, а чистая «тормозуха». Затянули его и на этом процесс замены завершен.
