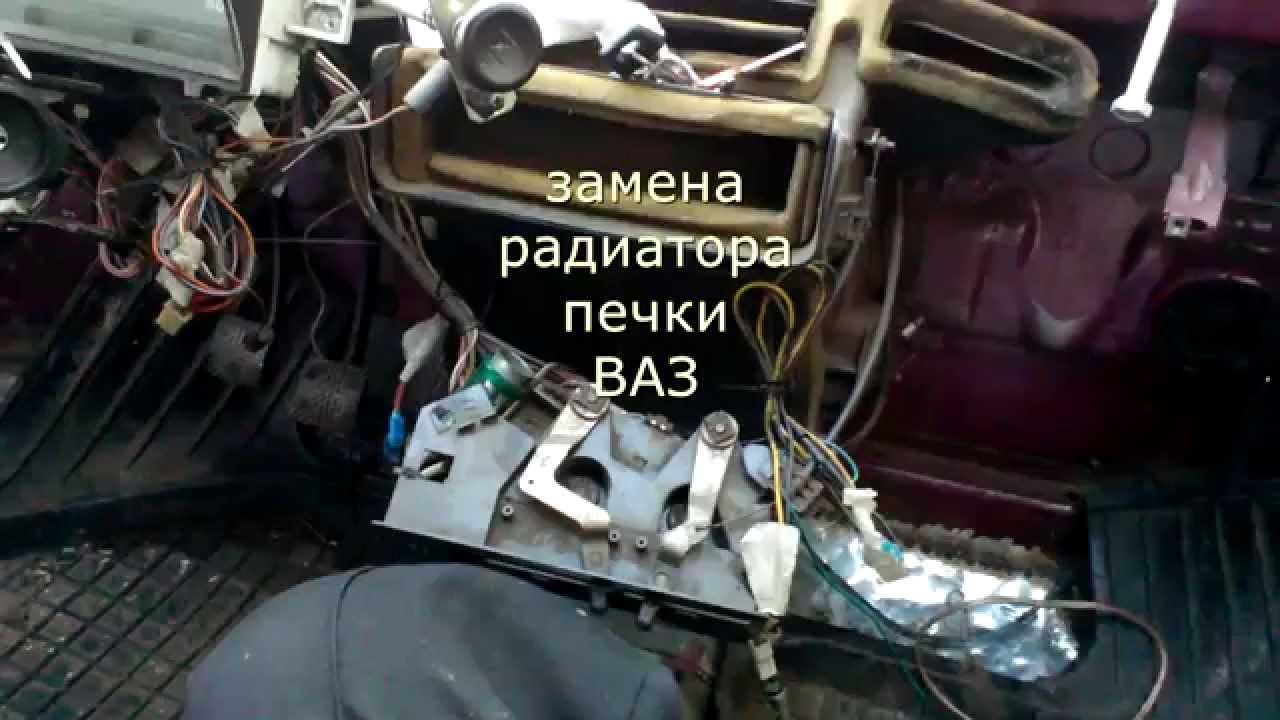

Замена радиатора печки ВАЗ 2109, подготовка к работе

Дата публикации мая 16, 2013, Рубрики Автомобили ВАЗ |

Замена радиатора печки ВАЗ 2109 –  когда нужно заменять радиатор, как можно обойтись без замены, как снять и заменить радиатор самостоятельно?

Если в Вашем автомобиле создались не очень приятные климатические условия (особенно это актуально в холодное время, которое в нашей стране, как известно, хозяйничает большую часть года), недостаточно тепла и, как следствие – запотевшие изнутри стекла, неприятный запах, потеки антифриза на полу салона, все это означает, что отопительная система дала сбой, возможно, потребуется замена радиатора печки ВАЗ 2109.

Однако не всегда нужны такие радикальные методы, есть вероятность обойтись «малыми жертвами» – провести внешнюю и внутреннюю чистки (способов это сделать очень много – от обычной воды, до спецсредств, кому интересно, можно почитать об этом статьи, которых предостаточно).

Иногда бывает, что замена патрубков радиатора печки полностью восстанавливает работу отопления в ВАЗ 2109, так что стоит тщательно осмотреть их на предмет потертостей или даже разрывов. Если же ни одно из действий, проведенных для устранения неприятностей с системой не помогло, значит все же придется «заморочиться».

Так же замена потребуется в том случае, если радиатор печки на ВАЗ 2109 потек (пробит или поврежден как-то иначе).

Стоит ли обращаться за помощью в сервис? Вопрос не однозначный, но если исходить из общественного мнения, то нужно следовать поговорке : «Хочешь сделать что-то хорошо, сделай это сам». Тем более процедура не очень сложна (если не считать возню со снятием торпедо), а на СТО за нее иногда просят довольно-таки неплохие деньги, а работу делают, мягко говоря «спустя кое-как». Так что – инструкцию в руки и вперед – на замену радиатора, да и свой ВАЗ 2109, ну или ВАЗ 2114, или ВАЗ 2115 научитесь обслуживать самостоятельно.

Related posts:

1. Замена радиатора отопителя ВАЗ 2114
2. Решетка радиатора ВАЗ 2109
3. Ремонт печки ВАЗ 2110
4. Замена шруса и пыльника на ВАЗ 2109
5. Замена сцепления ВАЗ 2109

Еще по теме

• Нет связанных постов

Замена печки lada 21099 (ваз 21099)

Внимание!

Для всех, у кого проблемы с печкой в ВАЗ 2108, 09, 099 рекомендую посмотреть следующую тему, которая помогла мне избавиться от холода в салоне моего автомобиля.

Заменил радиатор печки на моей ВАЗ 21099. Делал я это без полного снятия торпеды (разбирал только частично), и без сливания охлаждающей жидкости. Итак, всё подробнее: Потек радиатор печки — видны следы охлаждающей жидкости на резиновых коврах со стороны водителя и пассажира, плюс не приятный запах в салоне. Поехал в автомобильный магазин «БИ-БИ», купил алюминиевый радиатор, патрубки, керамический кран (на всякий случай), хомуты, герметик, охлаждающую жидкость. Думал ехать на станцию технического обслуживания для замены всего этого дела, но денег не осталось, поэтому у меня было время подумать, и почитать в Интернете о замене радиатора. Наткнулся на статью, в которой человек описывал замену радиатора без сливания охлаждающей жидкости. Почитав её, я понял, что можно сделать всё самому, но только в том случае, если это именно радиатор… Решил убедится в том, что это именно радиатор печки, а не какие-то патрубки, или краник, для этого я отогнул центральную консоль с компьютером, отсоединив её от верхней накладки торпеды, и увидел корпус отопителя.

Взяв фонарь полез к педалям, и увидел, что через корпус отопителя в центральной его части сочится охлаждающая жидкость. Проверил патрубки и кран — они были в порядке. Всё собрал обратно, заодно выгреб кучу мусора. И, решил — в следующие выходные буду сам менять радиатор… Итак, время пришло. Я уже снимал все накладки с торпеды, чтобы почистить, поэтому с частичным разбором торпеды у меня не возникло вопросов, но под руками всегда была книга по ВАЗ:

Разборка торпеды:

Снял верхнюю накладку, чтобы подобраться к болтам крепления торпеды, которые расположены в верхней части:

Заранее подготовил пустые бутылки в количестве 6-7 штук для охлаждающей жидкости, которая могла выливаться при снятии патрубков:

Приготовив инструмент, и надев фонарь, я полез снимать патрубки. Кран при этом был закрыт (печка в положении холода). Двигатель должен быть при разборке обязательно холодным!

Перед тем, как снимать патрубки я открутил крепление радиатора (3 болта) и поднял тягу над радиатором, чтобы не мешала его вытаскивать.

Сначала я снял один патрубок — из него полилась охлаждающая жидкость, сразу же подставил бутылку, в которою у меня стекло около 200 грамм жидкости (бутылка была чистой, поэтому эту жидкость с легкостью по окончанию работ залил обратно с расширительный бачок). Потом заткнув одним пальцем патрубок, снял второй, из него жидкости почти не вышло. Все патрубки старался держать как можно выше, для того чтобы из них не выходила охлаждающая жидкость. Пришло время вытаскивать радиатор. Вытаскивается он легко, но немного вытащив я понял, что он упирается в край торпеды. Работая вот в таком положении,(см. фото ниже)

я, уперся спиной в нижнюю часть бардачка, и немного поднял торпеду. После этого увидел, что её можно положить, уперев в нижнее крепление с пассажиркой стороны, которое приварено к кузову. Именно в таком положении она у меня и легла на это крепление. Радиатор вышел из корпуса отопителя без проблем. В комплект к новому радиатору шел поролон, который я приклеил по периметру радиатора, и вставил его в корпус отопителя.

Повесив новые хомуты на патрубки, я закрепил их на новом радиаторе. Вот, и всё. Осталось только собрать все обратно.

Вместе с этой работой, решил поменять тканевые вставки в дверях — новые очень мягкие и приятные на ощупь. С мягкими дверными ручками, которые были куплены ранее, они смотрятся очень хорошо.

Заменил сломанные крепления панелей к дверям (пистоны), и верхнюю накладку торпеды. У старой накладки почти все крепления были сломаны, поэтому я купив необходимы крепеж и накладку решил всё это дело заменить.

Под конец работы я достал две светодиодные ленты, подготовленные заранее. Закрепил их в нижней части торпеды, для подсветки ног пассажиров и водителя. Подключил всё это параллельно ранее сделанной подсветки печки, но это было не правильное решение — почему-то свет стал очень тусклым. Поэтому на следующий день перебрал полностью эту часть проводки, и запитал её от кабеля, который идет для бортового компьютера. Там есть провод, на котором появляется 12 вольт во время включения света — то, что нужно… (фото можно посмотреть в следующем посте) Так же провел кабель к задним пассажирам и пока ещё думаю, как сделать свет там.

Если при плановом осмотре бачка с охлаждающей жидкостью Ваз 2108 2109 21099 Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах.А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон , то это указывает на подтекание радиатора отопителя Ваз 2108 2109 21099. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Тосол — жидкость едкая,поэтому можно при этом испортить хорошую обувь. Да и сам тосол стоит денег, литровая бутылка тосола стоит порядка 2$. Поэтому, как только тосол начинает вытекать из системы охлаждения Ваз 2109, необходимо находить эту утечку и устранять. Итак, Вам предстоит

замена радиатора отопителя (печки) Ваз 2109. Но к нему не так то просто подобраться. Все руководства по эксплуатации автомобиля говорят,что необходима разбирать всю переднюю панель. Конечно,без неё Вам будет гораздо удобней поменять радиатор, однако на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя Ваз 2108 2109 21099 без снятия передней панели. Но сначала Вам необходимо слить весь тосол из системы охлаждения двигателя. Всего в системе охлаждения Ваз 2109 циркулирует порядка 8 литров тосола, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного,но прольется. Открываем пробку бачка с ОЖ(охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе Ваз 2108 2109 21099 как правило находится около двух литров тосола. Когда тосол перестанет вытекать, закручиваем пробку назад. Теперь необходимо слить тосол малого круга охлаждения. В двигателе есть специальная пробка для слива тосола — она же самая низкая точка системы охлаждения автомобиля.

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Отройте краник отопителя в салоне (на картинке закрыт),чтобы из радиатора вытек весь тосол.

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока весь тосол не сольется с малого круга охлаждения.Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать — отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылится еще немного тосола, поэтому имейте под рукой емкость. Поздравляю, тосол слит.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

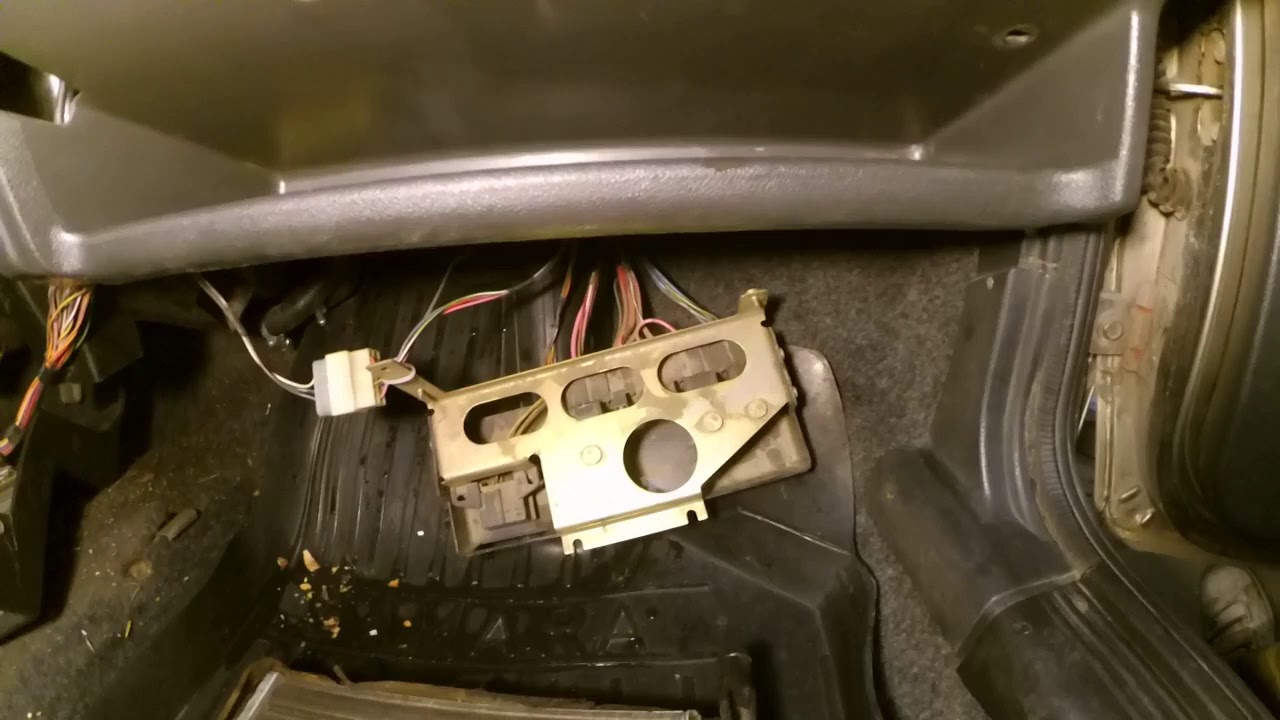

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Теперь необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой автомобиля Ваз 2108 2109 21099. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её.Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель — подложите добавочную дощечку. И вот,Вы достали печку.Скорее всего она будет вся липкая и мокрая от тосола. Также на ней будут приклеены листья от березы и иголки от сосны.

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель. Новая печка Ваз 2108 2109 21099 установлена, но теперь необходимо залить тосол в систему. Залив тосол до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень тосола упал — это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня. Ну вот и все, Ваш Ваз 2108 2109 21099 теперь оснащен новой печкой.

На главную

Замена радиатора печки ваз 21099 высокая панель не такая и сложная работа и ее можно выполнить своими руками. Следует сказать, что это не так сложно, только для тех, кто уже немного понимает и сам делал кое-что в машите.

Принцип работы.

Прежде чем определит неисправность следует знать принцип работы системы. Только тогда можно судить о возможной поломке.

Итак:

• В данном узле есть электромотор с вентилятором. Который подает горячий воздух в салон автомобиля;
• Потом у нас есть кнопка для включения выключения;
• Система сопротивлений, они обеспечивают нужную скорость вентилятора;
• Есть радиатор печки, через который проходит жидкость.

То есть тут не та много деталей, которые могут привести к поломке. Это может быть радиатор.

Или происходить утечка жидкости из-за не герметичности соединений.

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

Итак:

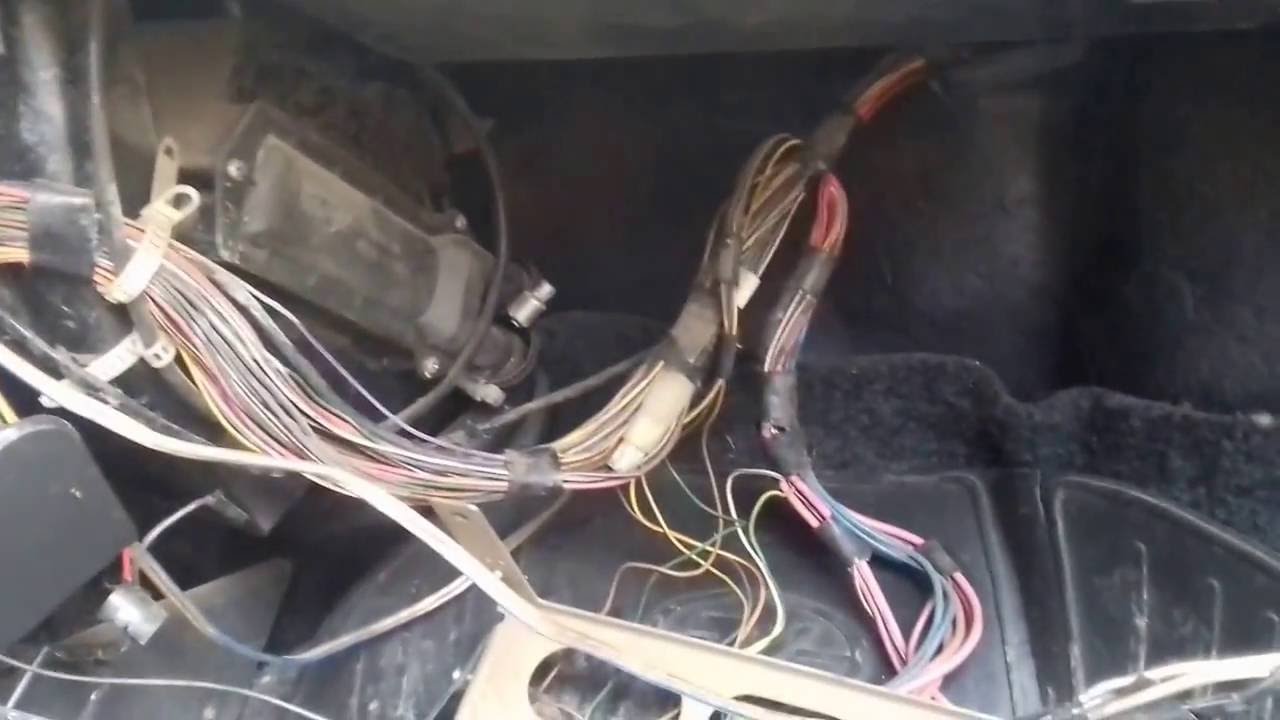

• Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
• Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
• Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне. Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

Разбираем торпеду

Для начала подготавливаем пару емкостей, они потребуются для деталей машины. В одну можно класть пластик, а в другую разные винтики.

• Для того, чтобы нам добраться до болтов торпеды, нам надо снять накладку, которая находится в ее верхней части;

Внимание: Следует и подготовить и положить рядом пустые емкости, они пригодятся если побежит вдруг охлаждающая жидкость. Объем возьмите в пределах 6=7 литров. Пусть лучше будет запас.

• Самое главное, это приобрести радиатор. Перед оплатой, осмотрите и проверьте его на наличие дефектов и только после этого совершайте покупку;
• Подготовьте и необходимый инструмент. Положите набор головок и отверток. После этого возьмите фонарь и можно приступать к дальнейшей работе;
• Замена печки радиатора ваз 21099 начинается с закрытия крана, причем печка должна быть выставлена на состоянии холода. Двигатель тоже должен быть полностью охлажден;
• Откручиваем крепление радиатора, которое состоит из трех болтов, поднимаем тягу, которая располагается над радиатором и снимаем патрубки;
• Когда вы будете снимать первый патрубок, будьте внимательны подставьте емкость. С него должно выбежать немного жидкости, порядка 200-ти грамм. Применяйте чистые емкости, после выполнения ремонта можно будет применить этот тосол обратно;
• Затыкаем первый патрубок чем-нибудь снимаем второй. Из него в принципе жидкость не должна идти, если и выйдет то незначительное количество;
• Замена радиатора на печке ваз 21099 продолжается снятием радиатора. Который двигается без проблем, довольно легко, но на пути движения нам будет мешать это сделать край торпеды. Ее можно немного поднять, упершись спиной в нижний край бардачка. После этого кладем ее на крепление нижнее, которое находится со стороны пассажирского сидения. После этого печка свободно выйдет;

• По периметру нового радиатора крепим поролон, который продается в комплекте с деталью. Можно применить в принципе и любой другой уплотнитель;
• Вставляем радиатор в корпус отопителя. Одеваем патрубки и соединение делаем при помощи хомутов.

Внимание: Хомуты через пару дней следует подтянуть. Чтобы избежать утечки тосола.

• Не забудьте смазать штуцера на радиаторе силиконовым клеем и поле этого только надевать на патрубки;

Замена радиатора печки высокая панель ваз 21099 сделана полностью. Только после заливки сразу проверяем работу печки. И можно сильно удивится тому, что она греет только на больших оборотах. Это может свидетельствовать о наличии воздушной пробки. Ее можно убрать следующим способом:

• Ставим машину таким образом, чтобы перед был выше зада. Чем выше, тем лучше.
• Снимаем крышку расширительного бачка;
• Даем обороты двигателя на 4000, не ниже. Держим 2-3 мин.Потом оставляем работать на пару минут на холостом ходу. После этого еще раз на пару минут держим на 4000.;
• После этого доливаем тосол. Закрываем крышку. Теперь все будет нормально.

Конечно, такая поломка может произойти и неожиданно. Но лучше иногда проверять пол в салоне под ковриками. Это позволит вовремя обнаружить течь и устранить неисправность.

Источники

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

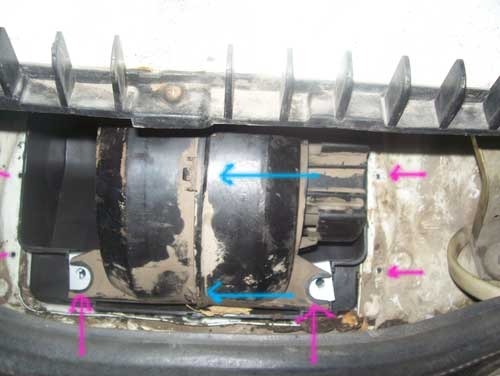

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

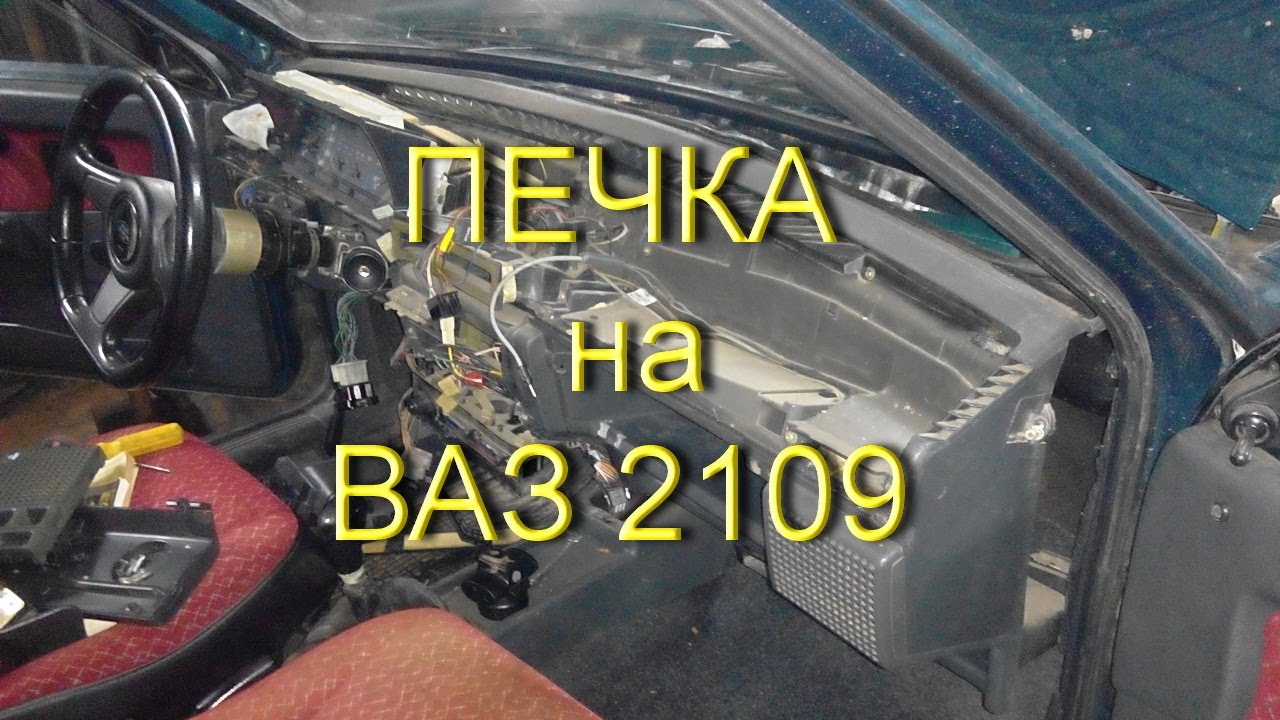

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов.  Электровентилятор,  принудительно подающий воздух в салон,  крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор  можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы  получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

• двух рядов трубок,
• охлаждающих пластин,
• двух пластмассовых бачков.

Краник отопителя, состоящий  из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами.  Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть  воздуха в этом случае проходит через радиатор, а часть  минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров,  соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье.  В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла. Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана. Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который  поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

• плюс 20°С —  в салоне ВАЗ 2109,
• плюс 25°С  — в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых  стекол. Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона. Он  отжимает резиновые клапаны, которые  предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками.  Видео-  и фотоинструкции работ по тюнингу своими руками  можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
3. Отворачиваем гайки крепления крана печки.
4. Снимаем кран со щита передка.
5. Снимаем держатель тяги крана.
6. Отсоединяем тягу от рычага крана.
7. Снимаем  чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
8. Снимаем накладку облицовки пола.
9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
10. Снимаем со сдвигом  назад облицовку туннеля пола.
11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
12. Отсоединяем от электродвигателя отопителя  провода.
13. Отсоединяем провода от резистора.
14. Отворачиваем  с правой стороны отопителя гайки крепления.
15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
7. Извлекаем приборы из панели.
8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
9. Производим снятие рулевого колеса и всех переключателей.
10. Вынимаем замок зажигания с трубой рулевой колонки.
11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
12. Отворачиваем винты закрепления панели приборов с левой и с правой  сторон.
13. Вытаскиваем панель.
14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что  отвечает за обогрев стекла.
15. Вынимаем радиатор печки, открутив 3 болта крепления.
16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше  заменить его на новый.

Как снять радиатор печки на ваз 2109 с высокой панелью

Замена радиатора печки ВАЗ 2109 (автомобиль с высокой панелью) производится без слива антифриза (тосола) и снятия панели. Сейчас расскажем подробнее. А если вам необходим качественный и профессиональный ремонт рулевой рейки Nissan Murano Z51, тогда обращайтесь к специалистам сайт jni-motors.ru. На вышеуказанном сайте вы сможете найти все контактные данные, все подробности и детали. Также на сайте компании много информации про причины неисправности рулевого управления, помимо этого вы сможете прочесть реальные отзывы довольных клиентов и многое другое.

Алгоритм действий и советы

В первую очередь откручиваем пассажирское сиденье, снимаем его.  Так производить замену радиатора отопителя станет намного удобнее. Потом откручиваем болты крепления панели (несколько пар) с правой части. Потом отодвигаем эту часть немного на себя, вкладываем деревянный брусок. Радиатор печки как раз должен пройти между вещевым ящичком и нижней полкой. Для следующей манипуляции нам потребуется расторопность, плюс пара заглушек (предпочтительно резиновых). Закрываем краник, подкладываем старые тряпки в тех местах, в которых охлаждающая жидкость может подтечь. Открываем капот, потом крышку расширительного бачка на радиаторе отопителя. Для снижения давления в системе авто крышку закрываем обратно:

• руки нужно просунуть к радиатору печки, приготовив начало заглушку;
• теперь убираем палец и сливаем тосол.

Нужно обязательно смыть с рук вредный тосол и вытереть руки насухо. Далее та же операция проводится с верхним патрубком отопителя. Вытаскиваем и производим замену радиатора печки. Сборку производим в обратном порядке.  Когда будете снимать радиатор отопителя, чтобы он легче извлекался, его нужно приподнять кверху, сдвинуть немного, а потом вытащить радиатор книзу. Замена радиатора печки ВАЗ 2109 (автомобиль с низкой панелью). Способ здесь замены аналогичный с небольшими отличиями. В данном случае гораздо меньше уйдет времени на замену и можно не снимать кресло. Сначала нужно снять кожух руля, иначе можно повредить его, когда будете отгибать панель приборов. Потом откручиваем болты, отодвигаем панель. Отопитель отсяем с патрубков поочередно и заменяем его новым.

Просмотров страницы: 55

ВАЗ 2107 ремонт печки своими руками, замена печки ВАЗ 2107. Как отремонтировать печку на ВАЗ 2107 своими руками. Самостоятельно ремонтируем печку ВАЗ 2107. Модернизация отопителя.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Устройство печки отопителя ВАЗ 2107

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Печка отопителя ВАЗ 2107, принцип работы

Функционирует система отопления следующим образом:

В коробку воздухопритока, которая находится в двигательном отсеке возле ветрового стекла, воздух поступает через специальные решетки на капоте.

В случае ливня либо дождя вода, отделяясь от воздуха, стекает в отверстия, которые есть в коробке. Это дает возможность использовать отопитель в любую погоду, однако пока не нагреется радиатор, воздух, попадающий в салон во время дождя, будет сырым.

Поток воздуха устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется при помощи крана, регулирующего количество проходящей ОЖ. Управление краном выполняется посредством гибкой тяги, которая присоединена к рычагу управления.

При движении поток воздуха поступает под капот и воздух самостоятельно попадает в отопитель. При остановке или небольшой скорости езды применяется электровентилятор, который управляется переключателем с тремя положениями: «малая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается посредством включения электромотора через резистор, который уменьшает напряжение на обмотке мотора.

После радиатора воздух поступает в воздухопроводы, а выходит посредством дефлекторов, которые позволяют менять направление потока.

Печка в салоне автомобиля, причины плохой работы печки

Основные неисправности системы отопления автомобиля:

1. Грязный радиатор
2. Течь крана, радиатора, патрубков либо соединений между ними.
3. Поломка переключателя режимов работы электровентилятора.
4. Повредились провода устройства или окислились их соединения.
5. Сломался электровентилятор.

Как улучшить работу печки ВАЗ 2107 увеличивая объем горячего воздуха

Как известно, печка на ВАЗ 2107 плохо греет, да и работает шумно. Поэтому не редко она подвергается модернизации. Советов по усовершенствованию этого устройства в интернете множество. Много автомобилистов пытались самостоятельно улучшить работу отопителя. Но должного эффекта не получалось.

Например, самостоятельно можно:

• перераспределить воздушные потоки;
• выполнить уплотнение стыков воздуховодов с соплами.

Однако в целом температура в салоне останется на том же уровне. Чтобы в автомобиле стало уютно и тепло, необходимо увеличить количество подаваемого тепла с помощью радиатора. Проблема заключается в заводском вентиляторе отопителя, который слишком маленький и не создает требуемого воздушного потока. Поэтому нужно заменить вентилятор. При этом его замену лучше выполнять на аналогичное изделие из отечественной «восьмерки», так как у таких вентиляторов более высокая частота вращения и низкий уровень потребления энергии.

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.
4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.

5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя вам потребуется:

1. Комплект торцевых и рожковых ключей.
2. Крестовая отвертка.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Порядок работ:

1. Ослабьте крепежные хомуты шлангов отопителя, которые находятся в двигательном отсеке.
2. Далее снимите шланги из патрубков радиатора. При этом возможна несущественная утечка антифриза.
3. Открутите саморезы, которые фиксируют резиновый уплотнитель.
4. Демонтируйте уплотнитель.
5. Открутите панель магнитолы.
6. Отсоедините трос от крана отопителя.

7. Демонтируйте скобы кожуха вентилятора.
8. Отпустите вниз кожух.
9. Извлеките радиатор печки.
10. Установите новый радиатор.
11. Сборка выполняется в обратном порядке.

Как заменить кран отопителя ВАЗ 2107

Порядок работ:

1. Сначала необходимо разжать хомуты на шлангах отопителя.
2. Далее снимите шланги из патрубков.
3. Открутите два самореза, фиксирующих уплотнитель, и демонтируйте его.
4. Демонтируйте корпус бардачка.
5. Открутите на кронштейне воздухоотвода гайку на десять, что даст возможность демонтировать защелки на корпусе отопителя и снять правый воздухоотводящий компонент.
6. Высвободите трос и удалите его.

7. Выкрутите две гайки, крепящие кран печки, и демонтируйте его.
8. Сборка выполняется в обратном порядке.

Ремонт и замена блока управления отопителем ВАЗ 21083 и 21093

≡  4 Ноябрь 2015   ·  Рубрика: Ремонт

Блок управления отопителем салона ВАЗ 21083 или 21093 (модели с «высокой» приборной панелью) необходимо снять и проверить на наличие неисправностей в случаях, когда:

• для переключения рычага необходимо прикладывать слишком большое усилие
• при переключении соответствующих рычагов не происходит изменение направления воздуха и/или изменение температуры подаваемого в салон воздуха.

Причиной приведенных неисправностей может стать облом кронштейна удерживающей скобы на корпусе блока управления, либо деформация скобы или ее отсутствие в силу каких-либо причин. Для того, что бы понять, какие действия нужно предпринять – заново установить скобы или заменить блок управления отопителя, последний придется демонтировать.

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

и достаём.

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них:

Устанавливаем скобу так, что бы «носик»

входил в паз

и защёлкиваем её.

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами,

и затем устанавливаем панель.

На этом работы окончены.

Пожалуйста поставьте оценку статье

Загрузка…

Как поменять радиатор печки на ваз 2109. Доступные способы замены радиатора печки ваз 2109 своими руками

Из статьи вы узнаете, как поменять радиатор печки на ВАЗ 2109. Эта процедура не очень сложная, но потребует от вас терпения и некоторых знаний. Как известно, отопление салона связано с системой охлаждения. Поэтому вам нужно будет полностью слить жидкость. Это нужно сделать в первую очередь, чтобы в салон не попал антифриз.В противном случае это грозит тем, что влажность будет высокой, и появится неприятный запах. Ковер начнет разрушаться, он будет разлагаться. Процесс может перейти на элементы кузова. А это чревато дорогостоящим ремонтом.

Электрические неисправности

Чтобы устранить все причины выхода из строя печки, нужно знать ее основное устройство. Обратите внимание, что нагнетаемый поток воздуха создается электродвигателем, который установлен в моторном отсеке. Если он не работает ни на каких оборотах, то можно судить о том, что срабатывает предохранитель, через который происходит подрыв питания этого устройства.На машине ВАЗ 2109 ремонт печки — иногда тяжело и нудно, но можно. В том же случае, если какая-то одна скорость вентилятора работает, а остальные нет, то скорее всего имеет место повреждение сопротивления, которое установлено возле правой ноги водителя. Также возможно, что проводка цепи управления была прервана. Вне зависимости от того, что произошло, нужно полностью проверить всю электрическую цепь. Очень часто проблемы возникают непосредственно в коммутаторе. Часто подгорают контакты.В этом случае поможет только полная замена. Иногда сам мотор вращается очень медленно, несмотря на то, что включена максимальная скорость. В этом случае поможет только замена электродвигателя ВАЗ 2109. Ремонт этого устройства, как правило, невозможен.

Признаки неисправности радиатора

Самый верный признак — появление луж охлаждающей жидкости на ковриках водителя и пассажира. Правда иногда бывает такая утечка, которая сразу себя не выдает.Потому что вся жидкость скапливается под ковриком. В этом случае ковер, который находится над ним, будет мокрым. А степень влажности напрямую зависит от того, насколько сильна течь в радиаторе. Также можно уменьшить уровень тепла от радиатора отопителя. Причина в том, что заполнение сот до конца не происходит, поэтому нагрев решетки радиатора слабый. И, конечно же, время от времени вы будете доливать жидкость в расширительный бачок. Он постепенно исчезнет, ​​при этом в подкапотном пространстве не будет видимых протечек. Но не спешите грешить сразу на радиатор печки ВАЗ, для начала нужно убедиться, что он действительно сломался. Для этого внимательно осмотрите патрубки, которыми он соединяется с системой охлаждения. Не исключено, что на них появилась трещина, и через нее уходит жидкость. Также можно уничтожить кран, который находится в перегородке между кабиной и моторным отсеком.

Подготовка к работе

Итак, решено, снимаем радиатор печки ВАЗ 2109, так как убедились, что радиатор действительно пробит.Можно приступать к ремонту. Чтобы сделать это максимально быстро и безопасно, сначала отключите аккумулятор. Затем снимите защиту двигателя, если она есть. Ваша задача полностью слить жидкость из системы охлаждения. Для этого следует поставить автомобиль таким образом, чтобы его передняя часть была немного ниже задней. Затем полностью откройте кран печки. Не забудьте сделать это, чтобы по максимуму избавиться от жидкости. Теперь нужно накрыть генератор куском резины или пакетом, чтобы на его заднюю часть не попала жидкость. Поместите емкость под сливное отверстие радиатора и открутите пробку. После этого нужно открутить пробку на баке. Когда жидкость стечет из радиатора, ключом на 13 откручиваем пробку на двигателе. С рубашки тоже стекает весь антифриз. Вот и все, теперь вся система отопления и охлаждения пуста. Теперь меняем радиатор печки ВАЗ 2109.

Замена радиатора отопителя

Главное в этой работе соблюдать определенную последовательность.Вся процедура займет немного времени. Правда есть два способа, которыми производится снятие и установка нового радиатора. В первую очередь, как вы понимаете, сливается охлаждающая жидкость. После этого приборная панель полностью демонтируется. Затем откручивается саморез, скрепляющий хомут рычажного механизма, соединенного с демпфером для активации ветрового стекла. Необходимо открутить три болта, которыми крепится радиатор. Ослабьте хомуты крепления форсунок и снимите их. Теперь радиатор печки ВАЗ 2109 (его цена находится в пределах 450-750 рублей) можно полностью снять с корпуса отопителя. Этот способ замены довольно сложен, так как придется полностью снимать всю панель. А эта процедура очень сложная, так как точек крепления пластиковых элементов много. Кроме того, панель могла быть предварительно обработана специальными составами, снижающими уровень шума. После полной разборки возможно нарушение качества соединений.

Замена радиатора без снятия панели

По этой причине многие пытаются заменить радиатор без полного снятия на приборной панели.Сделать это намного проще, чем в предыдущем случае. Правда, работу желательно делать вдвоем. Итак, вы выполняете все действия, которые были описаны в разделе по подготовке к ремонту. Обратите внимание, что во время работы резиновый коврик необходимо очищать. Вместо него желательно подстелить несколько тряпок, так как радиатор печки ВАЗ 2109 (цена нового в среднем 500 рублей) еще не полностью освободился от жидкости, в нем осталось немного. А при разборке она начнет от него отходить.Пусть лучше на тряпках, а не на ковре. Затем необходимо открутить крепление панели к правой стороне кузова. Также закрутите несколько винтов, которые находятся под бардачком. Ваша задача одна — обеспечить свободное движение правой части панели. После этого его необходимо немного приподнять и оттянуть от перегородки. Тем самым вы открываете доступ к месту установки радиатора. По аналогии с прошлой инструкцией необходимо открутить хомуты. После этого насадки снимаются.Все крепления радиатора закручены. Теперь элемент можно полностью снять с отопителя салона. Вот как поменять радиатор печки на ВАЗ 2109 без полного снятия панели.

Установка и сборка радиатора

После окончания демонтажа в отверстие отопителя необходимо установить новый радиатор. Обратите внимание, что для ВАЗ 2109 целесообразно приобрести медный радиатор. У него гораздо более высокая теплоотдача. Конечно, он гораздо быстрее нагревается охлаждающей жидкостью.Заверните три болта, которыми радиатор крепится к корпусу отопителя. Затем наденьте ниппели и затяните хомуты. Соберите приборную панель и затяните все крепления.

Заправка

После того, как вы проделаете все работы, нужно завернуть отверстие для слива жидкости. Обязательно сделайте это, иначе антифриз выльется. Как известно, в автомобилях ВАЗ 2109 и им подобных система охлаждения заполняется антифризом через бачок. Для этого откройте пробку и залейте антифриз. Заливать следует до тех пор, пока не перестанут выходить пузырьки воздуха.Обратите внимание на то, что автомобиль лучше всего ставить так, чтобы его передняя часть находилась на уровне выше задней. Вот как поменять радиатор печки на ВАЗ 2109, чтобы добиться минимального содержания воздуха в системе после заправки.

Заторы воздуха

Таким образом можно максимально заполнить радиатор печки при заправке жидкостью. Ослабьте хомут на хомуте, который крепится к патрубку, идущему к дросселю. Оттуда жидкость необходимо вылить.Правда, для этого нужно создать давление в системе охлаждения. Это можно сделать, накачав воздух в расширительный бачок. Либо закрыть пробку и запустить двигатель, прогрев его до рабочей температуры. Теперь вы знаете, как поменять радиатор печки на ВАЗ 2109. Работа несложная, но потребует от вас усидчивости и терпения.

Двигатель ВАЗ 2109 Инжектор, чистка и замена форсунок ВАЗ 2109 (инжектор). Как почистить или заменить форсунки ваз 2109 своими руками

Форсунка – важный элемент топливной системы, отвечающий за подачу топлива в инжекторных двигателях автомобилей, в том числе и ваз 2109.Ниже мы расскажем о назначении этой детали, неисправностях, их причинах, а также о методах устранения поломок форсунок, включая их замену.

Форсунки ВАЗ 2109 (форсунки), устройство, принцип работы, расположение

Форсунка в двигателе автомобиля ВАЗ2109 предназначена для точной подачи топлива во впускной коллектор на разных этапах работы двигателя. Форсунки расположены непосредственно на топливной рампе системы подачи топлива. Один конец каждой форсунки вставлен в специальное гнездо топливной рамы, конец дуги находится во впускном коллекторе двигателя.

Форсунка представляет собой простое устройство подачи топлива, имеющее электромагнитный запорный игольчатый клапан. Из топливной рампы внутрь форсунок через топливный фильтр под высоким давлением поступает топливо. В коллектор впрыскивается через распылитель, на впускной клапан.

На поверхности опрыскивателя имеются четыре калиброванных отверстия. Внутри корпуса находится небольшой электромагнит. Когда электричество подается на магнит, он поднимает иглу, пропуская топливо.При обесточивании магнита возвратная пружина возвращает иглу в исходное положение, перекрывая подачу топлива.

Место посадки форсунки на топливной рамке имеет уплотнение из резиновых колец. Кроме того, насадка дополнительно фиксируется специальной пробковой скобой. Электромагнит снабжен выводами, которые размещены в соединительном блоке сопла. В этом месте они присоединяются к жгуту Проводов Эсуда.

Принцип работы форсунки следующий: внутрь части топливной рампы системы подачи топлива постоянно поступает топливо под высоким давлением.Управляющий импульс (контроллер) в определенный момент подает напряжение на электромагнит форсунки, открывая клапан. В этом случае топливо, находящееся под давлением, подается непосредственно в распылитель, после чего впрыскивается в коллектор в виде так называемого конического факела.

Внутри коллектора топливо превращается в воздушную смесь и всасывается в цилиндры через впускной клапан. Время открытия клапана форсунки, а соответственно и количество топлива, поступающего в цилиндр, регулируется контроллером и зависит от времени работы двигателя (длительности импульса).Как только клапан обесточивается, стопорная игла возвращается в исходное положение, и подача топлива прекращается.

Знаки Топлива Форсунки ВАЗ 2109

При использовании плохого некачественного топлива или загрязнении системы питания форсунок они могут выйти из строя. При этом топливо из форсунок не разбрызгивается, а начинает капать или течь. Нарушается образование топливовоздушной смеси, как следствие — двигатель работает с перебоями на разных оборотах.Сильно падает мощность и приемистость, машина движется рывками, в двигателе бывают провалы и рывки.

Если игла клапана форсунки болтается в открытом положении, это может быть воспламенение после остановки двигателя, так называемая детонация, так как топливо продолжает поступать. Электрическая часть сопла может быть сломана. Это может произойти из-за обрыва проводки или короткого замыкания. В этом случае форсунка ремонту не подлежит и ее необходимо заменить. Загрязненную насадку можно промыть.Для этого используется специальная подставка. После промывки работа насадки на некоторое время восстанавливается.

Устройство топливной рампы ВАЗ 2109

Топливная рампа, или, как ее еще называют, рампа форсунок — один из основных элементов системы подачи топлива в двигатель инжекторного типа ВАЗ 2109. Основное назначение топливной рампы — крепление форсунки и горючее топливо на них. В инжекторном двигателе автомобиля ВАЗ 2109 рампа расположена на впускном коллекторе.Рампа крепится двумя болтами с шестигранной головкой на «5».

Рампа на двигателях «Девятки» представляет собой рейку, пустую внутри. С одного конца к рейке крепится шланг подачи топлива из бака. На другом конце находится штуцер для контроля давления топлива в топливной системе. Кроме того, к рампе крепятся все четыре форсунки и регулятор давления топлива. Форсунки крепятся стопорными пружинными скобами через уплотнительное резиновое кольцо.

Принцип работы рампы следующий: Топливный насос вытряхивает топливо из бака в рампу (давление 2.8 — 3,2 атмосферы). Давление внутри рампы регулируется регулятором давления, закрепленным на рампе (излишки топлива сбрасываются обратно в бензобак через обратку). По команде, поступающей от контроллера, топливо из рампы через форсунки впрыскивается в цилиндры двигателя.

Из наиболее частых неисправностей рампы можно отметить ее механическое повреждение и разгерметизацию соединений (в местах крепления форсунок, топливной трубки, штуцера контроля давления).Все неисправности без особого труда выявляются при визуальном осмотре рампы. Это могут быть утечки топлива, деформации, вмятины, другие повреждения.

Демонтаж топливной рампы

Это самый неудобный и проблемный этап работ по замене форсунок, поэтому рассмотрим его подробнее.

Для работы потребуются следующие инструменты, приспособления и расходные материалы:

• Крестовая и плоская отвертки.
• Шестигранный ключ на «5».
• Рупорный ключ на «10».
• Два рожковых ключа на «17».
• Форсунка, резиновые уплотнительные кольца.

Итак, чтобы снять топливную рампу необходимо проделать следующие манипуляции:

• Сначала отключаем «массу» на аккумуляторе во избежание короткого замыкания.
• Сбросьте давление в топливной рампе (нажмите на секунду крестовой отверткой на штуцер клапана).

• Отключите питание датчика холостого хода. Достаточно просто отжать пластиковый замок блока.

• Отсоедините колодку с проводами, питающими форсунки.

• Отключите два шланга – подводящий и сливной топливопроводы. Чтобы не перепутать при заднем сборе не перепутать куда подключать, один шланг можно промаркировать.

• Отвинтить болты крепления рампы к впускной трубе.

• Топливные трубки держит специальное крепление, чтобы ослабить его, нужно открутить один винт.

• Смещаем топливную рампу по оси форсунок — они должны выйти из своих мест.

• Сборка рампы выполняется точно в обратном порядке.

Важный момент: под болтами крепления рампы к двигателю находятся шайбы, при обратной сборке их необходимо вернуть на место.

Как снять форсунки ваз 2109

• После демонтажа пандуса его следует положить на ровную поверхность, например, на стол. Далее форсунки отсоединяются от вспышки. Для этого сжимается скоба крепления пружины, после чего можно отсоединить сам блок.

• Далее плоской отверткой необходимо переместить металлический фиксатор рампы.Его предназначение — надежно закрепить распылитель топлива. Некоторые автолюбители почему-то снимают блокировку полностью, хотя необходимости в этом нет. Просто нужно немного отойти в сторону.

• Нужно взять насадку рукой и слегка покачать из стороны в сторону. Форсунка должна выйти из топливной рампы без особого сопротивления. После этого нужно сразу же проверить состояние резинового уплотнительного кольца.

• Кроме того, следует проверить, в каком состоянии находится уплотнительное кольцо форсунки-распылителя.Для этого плоской отверткой следует аккуратно поставить оба кольца и осмотреть их на предмет износа.

• В случае топливной форсунки, если меняется сам распылитель, то нет необходимости менять уплотнительное кольцо, если оно не изношено. Однако если кольцо будет использоваться повторно, его необходимо смазать перед установкой.

• После того, как была снята форсунка и снято уплотнительное кольцо (или поставлено старое), можно приступать к установке новых элементов. Все работы выполняются строго в обратном порядке.

• Форсунка вставлена ​​на место в топливной рампе, зафиксирована.

• Блок с проводами установлен на место.

Способы очистки форсунок ВАЗ 2109

Следует отметить, что замена форсунок не всегда является единственным и оправданным способом восстановления работоспособности опрыскивателя. Насадку можно попробовать почистить, тем более, что это несложно, и можно неплохо сэкономить.

Существует два наиболее распространенных метода очистки загрязненных форсунок, каждый из которых имеет свои преимущества и недостатки.Какой из них выбрать – выбор за автолюбителем.

первый мод

Для работы вам понадобится:

• Очиститель инжектора.
• Очиститель-спрей для карбюратора.
• Новое уплотнительное кольцо.

Алгоритм работы следующий:

Снимаю все форсунки (даже если забита только одна, все не помешает).

Помещаем насадку в емкость со средством для форсунок, оставляем там ненадолго.

В это время промываем регулятор холостого хода с помощью очистителя карбюратора.

Сеточку вокруг форсунок форсунок чистим вручную — по консистенции напоминает смолу. С Нагаром придется повозиться. Это называется внешней очисткой сопла.

Что касается внутренней чистки, то вам понадобится источник питания с напряжением от 3 до 12 вольт (подойдет автомобильный аккумулятор), а также ножной насос с навесным манометром.

С конца шланга насоса снимите наконечник, залейте в шланг немного очистителя инжектора, наденьте шланг на форсунку.После этого накачал давление до 6 атмосфер, ориентируясь на манометр насоса. После этого на насадку нужно подать напряжение три вольта. Если электромагнит не сработал (сопло не щелкнуло), необходимо увеличить напряжение.

Напряжение на форсунку необходимо подавать кратковременными рывками, периодически стягивая давление. Таким же образом продуйте все форсунки.

способ второй

Для работы потребуется:

• Место для карбюраторов.
• Насос с манометром.
• Уплотнительное кольцо.

• Вместо очистителя форсунок используйте спрей.

• По очереди повторяем все манипуляции, которые были описаны в Способе №1, используя очиститель для карбюраторов.

• Обязательно выполните внешнюю очистку сопла для удаления Nagar.

• Нанесите спрей на чистую тряпку и тщательно протрите все форсунки снаружи.

• Постепенно под воздействием брызг нагар размякнет, и легко станет дуться.Можно аккуратно использовать зубочистку или плоскую отвертку.

• Перед установкой насадки необходимо смазать уплотнительные кольца раствором хозяйственного мыла.

И первый и второй способ по времени занимает не более 3-х часов, а по деньгам стоят в десятки раз меньше той же услуги за сотку. После очистки форсунок проверьте их в работе – если результата нет, форсунки придется менять.

Как заменить старые форсунки на новые

Топливная рама в демонтированном состоянии со всеми форсунками:

Отжать пружинный фиксатор, отключить питание форсунки:

Слегка покачивая из стороны в сторону, осторожно снимите насадку:

Слегка подойдя к отвертке, снимите уплотнительное кольцо:

Снимите кольцо с распылителя:

Установка новых форсунок производится строго в обратном порядке.

Советы Плюсы: как выбрать новые насадки хорошего качества

Правильнее всего будет искать новые форсунки для вашего автомобиля, ориентируясь на VIN-код. Это объясняется тем, что почти все детали инжекторного двигателя относятся к одному типу, подгоняются друг к другу. При выборе ошибки при подборе форсунок двигатель начнет «троить» и терять мощность.

Следует отметить, что опираясь только на технические характеристики, подобрать подходящую новую насадку вряд ли получится.Дело в том, что, модели одной линейки, но разных годов выпуска могут комплектоваться разными деталями. В этой ситуации лучший выход – узнать коды старых форсунок и найти такие же.

Важный момент: не путайте форсунки для бензина с газовыми форсунками. Они работают по-разному. Так, газовая форсунка отличается тем, что имеет маленькое сопротивление — если на нее подать 12 вольт, она тут же сгорит.

Что касается производителей, то, конечно же, рекомендуется покупать продукцию проверенных торговых марок.Это, в первую очередь, Siemens, Bosch (Германия), Delphi (США). Из более дешевых вариантов подходят Altek, OMVL (Италия), Hana (Южная Корея).

пошаговая инструкция по удалению от «А» до «Я» из видео

Многие автомобилисты сталкивались с тем, что вышел из строя вентилятор печки на ВАЗ-2114. Но, не все знают, что заменить его своими руками достаточно просто, и при этом не обязательно платить маленькую сумму автосервису. В среднем весь процесс займет до получаса и сэкономит вам значительные деньги.

Видео о замене вентилятора печки (отопителя)

Видеоматериал подробно расскажет, как заменить вентилятор печки своими руками, расскажет о нюансах и тонкостях проводимого процесса.

Процесс замены вентилятора на ВАЗ-2114

Вентилятор отопителя

Как уже было сказано, процесс замены вентилятора печки займет совсем немного времени и под силу даже начинающему автомобилисту.

Сам блок находится в моторном отсеке, за моторным щитом. От попадания пыли и грязи его защищает пластиковый кожух, который хорошо, но не всегда выполняет свои функции.

Перед тем, как приступить непосредственно к процессу замены, необходимо собрать инструментарий. Итак, давайте рассмотрим, что для этого потребуется: набор ключей (куда же без него), отвертка с крестообразным наконечником и новый вентилятор в комплекте обязательны.

Алгоритм точного вывода

Теперь, когда автомобилист во всеоружии, можно рассмотреть пошаговую инструкцию по замене вентилятора печки:

Выбор вентилятора

Теперь, когда процесс понятен и обдуман, необходимо рассмотреть, какой вентилятор печки подойдет на ВАЗ-2114.Для этого сначала обратитесь к каталогу запчастей. Кроме оригинальной запчасти был найден ряд аналогов, рекомендованных к установке.

Оригинальная запчасть (артикул)

2108-8101078 — оригинальный каталожный номер моторчика печки автомобилей Лада семейства 2108-21099, а также 2113-2115. Производится на заводе АвтоВАЗ и средняя стоимость составляет 2000 рублей.

Аналоги

Кроме оригинального вентилятора печки на рынке есть несколько аналогов, рекомендуемых к установке.

Итак, рассмотрим все возможные варианты:

К сожалению, других аналогов не найдено, но некоторые автолюбители модернизируют этот узел путем переделки.

Полная сборка

Или покупают всю запчасть в сборе, вот артикулы:

выводы

Замена вентилятора печки на ВАЗ-2114 достаточно легко и просто. Как показывает практика, большинство автомобилистов именно так и поступают, экономя свое время и деньги.Но, если процесс показался очень сложным, то рекомендуется обратиться в сервис, где все сделают быстро и качественно.

Как промыть систему охлаждения двигателя? Как промыть систему охлаждения двигателя D. инструкция по эксплуатации

Наличие неисправностей в системе охлаждения может привести к серьезным последствиям, вплоть до необходимости замены силового агрегата. Сегодня мы поговорим о том, как промыть систему охлаждения двигателя на ВАЗ 2110, когда это делается, как и какими средствами.Обо всем этом и многом другом в нашем материале.

При выполнении промывки

В процессе эксплуатации может засориться радиатор системы охлаждения. И это идет снаружи и изнутри. Сегодня производители стараются использовать более качественные материалы, но даже они не спасают от коррозии и накипи.

Если вовремя не заменить используемый антифриз, это также может негативно сказаться на состоянии агрегата. Комплекс таких явлений приводит к тому, что система охлаждения загрязняется и нуждается в срочной очистке.

Определить загрязнение СО (система охлаждения) при постоянно перегреве двигателя несложно, независимо от погодных условий.

Частота промывки напрямую зависит от условий эксплуатации, состояния двигателя, используемых компонентов СО и т.д.

Самостоятельная или профессиональная промывка

На сегодняшний день промывка системы охлаждения двигателя ВАЗ 2110 может производиться двумя способами.

1. Самостоятельно. Это существенно экономит деньги, но требует времени, сил и нервов.
2. С помощью автомагазинов. Вам не придется тратить драгоценное время, но услуга стоит денег.

Каждый вариант имеет свои сильные и слабые стороны. Если вы все-таки предпочитаете самостоятельную промывку, вам недостаточно иметь в своем распоряжении гараж и инструменты. Для начала изучите нюансы эксплуатации, прочитайте руководство к своему автомобилю, изучите используемые охлаждающие жидкости и т.д.

Виды очистки

Чистка системы охлаждения двигателя условно делится на два вида.

1. Внешний. В этом случае в процедуру входит удаление с поверхностей агрегата скопившейся грязи, пыли, насекомых. Используйте обычную воду под давлением и автомобильные шампуни.
2. Внутренний. Это более радикальная мера, при которой удаляются внутренние загрязнения системы, удаляются накипь, ржавчина, скопившийся там мусор. На работу уходит много сил и времени, но без этого вам не удастся устранить проблему перегрева двигателя.

Очень часто система загрязняется по банальной причине — в качестве теплоносителя новички используют обычную воду. Из-за наличия большого количества примесей практически сразу образуются отложения на стенках радиатора, ухудшается теплоотдача, и машину приходится ремонтировать.

Средства и методы стирки

Для промывки системы охлаждения двигателя на автомобиле ВАЗ 2110 можно использовать разные средства. Все они имеют определенную эффективность, нюансы применения.

Инструменты, используемые сегодня, включают:

• Вода дистиллированная;
• Сода, уксус, кислоты;
• Специализированные средства очистки от СО.

Теперь посмотрим, что хорошо, а что плохо для каждого из представленных вариантов.

Дистиллированная вода

Несмотря ни на что, дистиллированную воду продолжают активно использовать при промывке системы охлаждения двигателя. Причины популярности объяснить сложно, так как это средство малоэффективно.

Процедура промывки CO дистиллированной водой следующая:

• Старая охлаждающая жидкость слита;
• В систему заливается дистиллированная вода;
• Двигатель заводится и стоит при работающем двигателе 10, максимум 15 минут;
• Мотор выключается, после чего сливается дистиллированная вода;
• Процедура повторяется до тех пор, пока из системы не пойдет чистая вода.

Метод прост в реализации, но результат в основном слабый.Сильные загрязнения удалить невозможно, плюс из-за дистиллированной воды на стенках радиатора может образоваться накипь.

Оценка инструмента — 1,5 из 5.

Кислота, сода, уксус

Это более жесткий метод промывки системы по сравнению с использованием дистиллированной воды. Однако уровень эффективности гораздо выше.

Для проведения процедуры промывки вам потребуется:

• Приготовьте соответствующий раствор, который включает едкий натр, молочную кислоту и уксус.Эта смесь заливается в систему охлаждения. Только не добавляйте слишком много молочной кислоты, так как это агрессивное средство, разрушающее резиновые элементы из СО;
• Далее система просто стоит с кислой жидкостью внутри не более 8 часов. В идеале вы должны выдержать около 6 часов;
• В этот период времени двигатель периодически запускается и работает кратковременно;
• По истечении указанного времени слейте раствор кислоты, залейте дистиллированной водой и выполните процедуру, аналогичную первому методу промывки, где использовалась только вода;
• 1-2 цикла промывки дистиллированной водой
• достаточно для удаления всего остаточного раствора кислоты;
• После этого остается только залить новую порцию антифриза.

Основной недостаток – опасность самого раствора, как для человека, так и для внутренних компонентов системы охлаждения. Обязательно используйте средства защиты.

Оценка инструмента — 3,5 из 5.

Специализированные чистящие средства

Зайдите в любой магазин автохимии, там вы найдете целые полки со средствами, предназначенными для промывки систем охлаждения двигателя.

Приготовьтесь к тому, что на них придется потратить внушительную сумму денег.

Специализированные инструменты делятся на четыре типа:

• Нейтральный;
• Кислота;
• Двухкомпонентный;
• Щелочной.

1. Наиболее популярными считаются щелочные и кислотные, поскольку они демонстрируют высокий уровень эффективности, плюс с финансовой точки зрения оказались достаточно привлекательными.
2. Двухкомпонентные композиции включают в себя два основных активных элемента – щелочь и кислоту. Они предлагаются в отдельных емкостях, содержимое которых поочередно выливается в СО.Это позволяет добиться отличных результатов, надолго забыть о забитой системе охлаждения и перегретом двигателе.
3. Нейтральные продукты не содержат агрессивных компонентов. Они служат для профилактики, так как реальной эффективности для сильной очистки нет.

Высокоэффективны все специализированные промывочные средства, кроме нейтральных. Входящие в их состав компоненты справляются с загрязнениями, органическими отложениями, жирами, накипью и т. д. Но стоят они дорого.

Оценка инструмента — 4,5 из 5.

Чтобы система охлаждения двигателя на вашем автомобиле ВАЗ 2110 работала эффективно, нужно не только уметь ее промывать.

Практика показывает, что выполнение нескольких простых рекомендаций избавляет от многих проблем в будущем.

1. Заливать в систему только качественный антифриз. Используемый многими антифриз дешевле, но отсюда и меньший КПД, меньший срок службы. Не стоит экономить, иначе потом на ремонт потратите в разы больше.
2. Промывать примерно раз в год. Если автомобиль эксплуатируется регулярно и не в самых простых условиях, промывку рекомендуется производить два раза в год.
3. Не забывайте следить за состоянием охлаждающей жидкости в системе. Если вовремя его не заменить, это может привести к печальным последствиям.
4. Если необходимо было выполнить промывку угарным газом, не тратьте на это время и силы. Сделав все качественно, вы позволите автомобилю работать лучше, избавитесь от многих проблем, к которым обязательно приводит загрязненный СО.

Двигатель автомобиля работает, постоянно вырабатывая много энергии и повышая температуру. Чтобы он работал стабильно, умные люди придумали систему жидкостного охлаждения.
В этой системе периодически необходимо менять охлаждающую жидкость. Это то, что мы будем делать сейчас.
Данная инструкция по замене антифриза на автомобиле ВАЗ 2109 поможет вам поменять антифриз прямо в гараже своими руками и не ездить на СТО, не платить за ремонт. Фото и видео подскажут, как это сделать правильно.

• Когда необходимо заменить антифриз?
• Что выбрать?
  1. Антифриз
  2. Антифриз
  3. Заключение
• Меняем антифриз сами
  1. Инструменты и приспособления
  2. Слив антифриза
  3. Промывка системы охлаждения
  4. Заливка антифриза

Когда необходимо заменить антифриз?

Итак:

• Этот вопрос ни в коем случае нельзя упускать из виду.Потому что если антифриз неподходящий, то и двигатель не будет нормально охлаждаться.
• Если двигатель не охлаждается в должной мере, то могут быть проблемы с (частично выйдет из строя) и детали придется менять.
• В худшем случае двигатель может закипеть — это совсем не сулит ничего хорошего ни вам, ни вашему автомобилю.
• Таким образом — двигатель должен хорошо охлаждаться, а особенно зимой. Зимой чаще всего возникают проблемы с системой охлаждения.
• Ввиду этого лучше подготовиться заранее.То есть осенью надо менять антифриз.
• Антифриз желательно менять каждую осень ближе к зиме. Вы также должны заменить поврежденные или близкие к отказу детали системы охлаждения двигателя автомобиля.

Внимание! Особенно рекомендуется ежегодно менять антифриз на старых автомобилях, так как велика вероятность загрязнения ржавчиной радиатора и других деталей системы охлаждения.

• Также при обнаружении ржавого антифриза в системе охлаждения автомобиля необходимо обязательно промыть систему.Об этом будет сказано далее.

Что выбрать?

Многие автовладельцы часто задаются вопросом выбора — тосол или тосол: что лучше? Давайте, не вдаваясь в глубокие истины, попробуем разобраться, что к чему.

Антифриз

• Вообще-то все охлаждающие жидкости есть и называются антифризами. И антифриз не исключение из правил.
  На самом деле антифриз — это всего лишь название одного из видов антифриза, разработанного в наших краях, для нашей местности и для наших автомобилей.
• По своим эксплуатационным характеристикам тосол во многом уступает другим антифризам.
• Цена антифриза значительно ниже других охлаждающих жидкостей.
Антифриз
• более распространен среди автомобилей отечественного производства.

Антифриз

• Антифризов в мире очень много. Они отличаются составом, основой, цветом и так далее.
• Различные антифризы включают в свой состав различные специальные присадки, которые помогают лучше поддерживать систему охлаждения автомобиля и одновременно увеличивают срок службы самого антифриза.
• Стоимость тосола выше антифриза, и он широко распространен.

Заключение

Подведите итоги. Антифриз или другой антифриз?
Итак:

• По качеству лучше, конечно, антифриз.
• НО антифриз намного практичнее по нескольким причинам.
Антифриз
• был СПЕЦИАЛЬНО разработан для нашего климата и наших автомобилей.
Антифриз
• имеется практически в каждом проезжающем мимо отечественном автомобиле. И это иногда может спасти (в случае поломки в дороге).
• Антифриза достаточно, чтобы автомобиль нормально функционировал, а система охлаждения работала как положено.

Практичнее и дешевле (что очень важно) использовать антифриз.

Меняем антифриз сами

Как заменить антифриз на ВАЗ 2109 самостоятельно? Ответ на этот вопрос обсуждается ниже и в конце статьи. Будь осторожен.

Важно! Перед заменой антифриза убедитесь, что все детали системы охлаждения вашего автомобиля находятся в рабочем состоянии и не требуют ремонта.Если это не так, то следует сначала отремонтировать поврежденные детали или их замену, а затем (или попутно) поменять охлаждающую жидкость.

Инструменты и приспособления

Что понадобится для того, чтобы ВАЗ 2109 получилось без лишних затрат времени и сил?
Заранее подготовьте следующее:

• Антифриз или антифриз — 8 литров
• Сливной контейнер (для размещения под автомобилем)
• Головка 13, удлинитель и храповик
• Или ключ на 13 (открытый или коробчатый)
• Ключ на 8
• Ключ на 10
• Отвертка
• Лейка

Вы подготовились? Вы можете приступить к работе.

Слив антифриза

А теперь приступаем к сливу антифриза. Помните, ремонт автомобиля лучше всего производить на смотровой яме или эстакаде.
Еще хорошо на подъемнике, то в гараже редко встретишь такое явление:

Совет! Не забывайте – производить замену антифриза следует на холодном двигателе. Ни в коем случае не заливайте холодный новый антифриз, если вы только что загнали машину в гараж и она еще недостаточно остыла. Это грозит трещиной в блоке цилиндров.

• Итак, наш ВАЗ 2109 стоит на яме и готов к сливу антифриза.
• Перед тем, как начать его сливать, возьмите ключ на 10 и обязательно открутите минусовую клемму аккумулятора, чтобы при сливе антифриза не произошло короткого замыкания, а потом не пришлось ремонтировать электрику.
• Подставьте под автомобиль заранее подготовленную емкость для антифриза, которая должна быть объемом около 10 литров.
• На расширительном бачке системы охлаждения снять пробку.
• Возьмите головку на 13 с остальными принадлежностями или ключ на 13 и открутите сливную пробку С.

Внимание! Держите пробку так, чтобы давление охлаждающей жидкости не сдуло ее и вы ее не потеряли.

• После того, как оттуда стечет весь антифриз, можно закрутить пробку обратно.
• Далее необходимо слить антифриз с радиатора системы охлаждения.
• Для этого откручивается пластиковая пробка, и жидкость также стекает в емкость с антифризом под автомобилем.
• Завинтить пробку обратно — закручивается и откручивается просто своими руками (инструменты не требуются).

Первый этап замены антифриза в ВАЗ 2109 выполнен — ​​мы слили антифриз. Вперед, продолжать!

Промывка системы охлаждения

Промывка производится в некоторых случаях. Один из них — ржавый слитый антифриз.
Это означает, что система загрязнена, а чистый новый антифриз таковым долго не останется — быстро придет в негодность.
Итак:

• Промывка производится двумя способами: специальной промывкой для системы охлаждения или обычной водой (желательно дистиллированной, но, в крайнем случае, можно использовать и обычную проточную воду).
• Промывочная жидкость заливается в систему охлаждения через горловину расширительного бачка системы охлаждения автомобиля.
• Затем двигатель запускается, и машина работает на малых оборотах в течение десяти минут.
• Далее глушим двигатель и повторяем процесс слива охлаждающей жидкости, который уже был описан выше.
• Процедуру промывки системы повторяют до тех пор, пока сливаемая вода не станет более-менее прозрачной по цвету или согласно инструкции по специальной промывке систем охлаждения.

После промывки системы можно приступать к заливке нового антифриза. Кстати, промывка не является обязательным этапом замены антифриза на ВАЗ 2109 и других автомобилях.

Заливка антифриза

Итак:

• Берем лейку и для удобства вставляем ее в горловину расширительного бачка.
• Убедитесь, что все заглушки затянуты.
• Помните — важно, чтобы система охлаждения была исправна и эффективна.
• Постепенно заливать антифриз.
• После того, как вся система будет заполнена, заполните расширительный бачок антифризом наполовину.

Теперь наступает самый важный момент всей работы. Необходимо удалить воздух из системы охлаждения.

• Первая — верхняя трубка охлаждения. Воздух в жидкости, как известно, поднимается вверх.
  Поэтому он скапливается в верхнем патрубке.Чтобы удалить его оттуда, нужно несколько раз сжать носик рукой, пока не почувствуете, что там есть жидкость.
• Второй прокачивает систему охлаждения. Это делается следующим образом.
• С помощью отвертки или ключа на 8 откручивается хомут крепления шланга обратки к расширительному бачку системы охлаждения (далее обратка).
• Затем следует закрыть пальцем штуцер, на который надевается обратка, чтобы оттуда не выходил воздух.
• Далее самое интересное — нужно дунуть в расширительный бачок. Поместите лицо вокруг рта в заливную горловину и продуйте воздухом.
• При этом создается давление — охлаждающая жидкость из расширительного бачка поступает в систему охлаждения, а из обратки выходит воздух.
• Эту процедуру следует прекратить, когда охлаждающая жидкость вытечет из обратки.
• Не забудьте надеть и закрепить хомутом обратку к расширительному бачку.
• Также следует переподключить клемму аккумулятора и закрутить пробку расширительного бачка.

Завершение процесса

И последнее — проверить работоспособность системы охлаждения в действии:

• Запустите двигатель и дайте ему немного поработать на средних оборотах.
• По мере прогрева охлаждающей жидкости в системе (что видно на панели приборов) охлаждающая жидкость будет выливаться из обратки в расширительный бачок.
• Заливка жидкости — признак хорошей работы и успешной замены антифриза в ВАЗ 2109.
• Также не забудьте проверить работу термостата, датчика температуры и вентилятора охлаждения.
• При повышении температуры термостат должен открываться. Это можно определить по теплому дну термостата.
• Дождитесь включения и выключения вентилятора охлаждения — это означает, что датчик и сам вентилятор работают нормально.

Теперь вы знаете, как заменить антифриз на ВАЗ 2109. Только после всех этих процедур и контроля можно смело отправляться в путь. Счастливого пути!

ВАЗ 2109 промывка системы охлаждения

Не многие автолюбители адекватно оценивают важность такого мероприятия, как промывка системы охлаждения двигателя.Часто ограничиваются доливкой или заменой антифриза время от времени, искренне недоумевая, почему он через неделю почернел? Причина в простом грязном радиаторе. Конструкция системы охлаждения двигателя такова, что загрязнения скапливаются не только снаружи (пыль, насекомые, песок), но и внутри (ржавчина, накипь, продукты разложения моторного масла и антифриза). Загрязненный радиатор не в состоянии полностью справиться с возложенной на него задачей по охлаждению двигателя, в некоторых случаях к этому может привести загрязнение.Стоит отметить, что он имеет много общего с ремонтом легковых автомобилей.

В конечном итоге может выйти из строя не только система охлаждения двигателя автомобиля, но и сам мотор,
это может быть даже загрязнённая система охлаждения двигателя. Если включить воображение и представить, что двигатель – это сердце автомобиля, то можно предположить, что металлические трубки охлаждающей жидкости – это кровь, поступающая в сердце. Как быть? Можно ли справиться с этой проблемой самостоятельно? Конечно, лучше не экспериментировать и обратиться в профессиональный сервисный центр.Там эта процедура будет выполнена в лучшем виде.

Впрочем, как показывает практика, это совсем не сложно. Как самостоятельно промыть систему охлаждения двигателя? Это нужно делать летом. Для начала открываем капот, фиксируем крышку, вооружаемся резиновыми перчатками. Затем нужно будет оценить степень загрязнения радиатора. Делай проще.

Достаточно полностью слить из него антифриз. Состояние слитой жидкости покажет, насколько грязен радиатор.Отработанный антифриз может содержать частицы ржавчины, накипи и другие продукты жизнедеятельности. Установив текущее состояние системы охлаждения, можно приступать к ее реабилитации. Сделать это можно несколькими способами, выбор будет зависеть от результатов предварительного обследования степени загрязнения.

Если автомобиль новый и визуальный осмотр не выявил явных загрязнений, можно промыть систему охлаждения водой. Желательно использовать дистиллированную или кипяченую воду с минимальным содержанием солей.Вся процедура очень проста, в систему заливается вода, после чего двигателю дают поработать на холостом ходу около 20 минут. После этого двигатель глушится, вода сливается. Процедуру повторяют до тех пор, пока вода в сливном бачке не станет абсолютно чистой. Частицы накипи в слитом антифризе – тревожный признак, свидетельствующий о появлении осадка, который в любой момент может привести к неисправности системы охлаждения двигателя, выходу из строя и разрушению отдельных деталей, засорению трубок радиатора.

Это означает, что обычная вода не подходит в качестве моющего средства. Как промыть систему P в этом случае? Для этого готовят слабокислый раствор на основе молочной кислоты, едкого натра или обычной уксусной эссенции. Главное не переборщить с кислотой, иначе можно повредить резиновые и пластиковые элементы. Время удаления накипи составляет от 3 до 8 часов. Технология промывки стандартная с периодическим запуском двигателя.

Отличие только в том, что нагретую жидкость оставляют в системе на 2-3 часа, после чего сливают и процедуру повторяют заново.По завершении очистки вся система промывается дистиллированной водой. Существуют специальные средства для промывки системы охлаждения машины.

Позволяют эффективно и бережно очищать сильные загрязнения, растворять и удалять самые стойкие отложения на внутренних поверхностях. Они содержат специальные моющие компоненты в различных концентрациях. Жидкость для промывки системы охлаждения способна максимально щадящим образом удалить любые виды загрязнений, в том числе масляные. Технология использования такой химии не отличается от других способов промывки системы охлаждения автомобиля и традиционно заканчивается водными процедурами.Зачастую ремонт системы охлаждения двигателя является следствием внешнего загрязнения решетки радиатора (пух, пыль и т.п.).

) Так что внешняя часть системы охлаждения требует не меньше внимания, чем ее скрытая часть. Очистите радиатор, продув и промыв водой под давлением. Важно только не переусердствовать в этом вопросе. Ах, вы можете прочитать другую статью.

При эксплуатации в летне-осенний период на поверхность попадает различный мусор (листья деревьев, тополиный пух и др.) попадает в отопитель автомобиля ВАЗ-2109 и накапливается. Кроме того, внутри находится различная техническая грязь, внутренние стенки его элементов покрыты отложениями и накипью. Все это негативно сказывается на работе системы отопления салона автомобиля, так как затрудняет циркуляцию рабочей жидкости и нагретого воздуха по трубам и магистралям отопителя.

Устранить такую ​​проблему, очистить печку от листьев и промыть ее радиатор на ВАЗ-2109 можно самостоятельно, не прибегая к услугам мастеров автосервиса.

Процесс чистки печки на ВАЗ-2109

Для этого необходим минимальный набор инструментов, который наверняка есть у каждого автовладельца: червячные хомуты, две резиновые прокладки, новая охлаждающая жидкость и емкость для ее слива из системы. Прежде чем приступить к этой процедуре, вам нужно будет заглушить автомобиль и дать ему остыть. После этого под все стыки форсунок желательно подложить тряпку. Чистка отопителя осуществляется следующим образом:

1. Поднимите капот и через моторный отсек ослабьте хомуты на главных шлангах подачи охлаждающей жидкости.
2. Патрубки радиатора и кран отопителя необходимо освободить от шлангов; перед этим под них нужно поставить подготовленную емкость, в которую будет стекать антифриз.
3. Торцовым ключом на «7» необходимо открутить крепежные винты, крепящие уплотнитель технологического отверстия в перегородке моторного отсека.
4. Как только уплотнитель снят, сразу необходимо демонтировать корпус вентилятора и отсоединить приводной шток от крана.
5. Далее следует вынуть патрубки радиатора печки из отверстия в перегородке моторного отсека.
6. Снимите радиатор отопителя.
7. Нужно сразу почистить сиденье от грязи.
8. Освобождаем выходной патрубок отопителя, отвернув его болты от крепления ключом на «10».
9. Снимаем трубку.
10. Очищаем от грязи и меняем резиновый уплотнитель на стыках фланцев.
11. Снимите кран с обогревателя, а затем очистите радиатор от листьев.
12. Чистим кран печки, все шланги и патрубки.
13. Щетка поможет эффективно удалить грязь с внутренней стороны труб и шлангов.
14. Сборка системы производится в обратном порядке.

Два способа очистки радиатора отопителя ВАЗ-2109

Большинство автовладельцев считают, что разборка печки и снятие ее радиатора довольно проблематичная и сложная процедура, отнимающая много времени, сил и нервов. Если устройство засорилось, его необходимо срочно прочистить, иначе салон автомобиля все равно останется холодным и промерзнет. Есть два эффективных способа прочистки радиатора печки на ВАЗ-2109, подробно расскажем о каждом из них:

Способ №1 (дедушка)

Для начала нужно слить всю охлаждающую жидкость из системы, перед этим предварительно нужно купить в продуктовом магазине несколько пакетиков лимонной кислоты, чтобы ее общий вес был около 100 грамм.Далее разводим кислоту в чистой кипяченой воде, объем которой полностью соответствует объему антифриза в системе охлаждения силового агрегата. Затем через заливное отверстие залейте эту смесь в систему. Теперь следует продолжать эксплуатировать автомобиль в обычном режиме неделю, а затем освободить систему от этой смеси. Количество грязи в нем не оставит равнодушным ни одного водителя.

Стоит отметить, что такую ​​чистку радиатора отопителя проводят исключительно при его подготовке к зимней эксплуатации в теплое время года, иначе вода в системе замерзнет, ​​а это обернется большими проблемами.

Способ №2 (современный)

Потребуется газированный напиток Coca-Cola. Необходимо снять входной и выходной патрубки с радиатора отопителя, затем довести до кипения 2 литра Колы, и с помощью лейки вылить ее через входное отверстие устройства. Ждем после этого около часа (при условии, что чистка проводится в теплую погоду), и продуем радиатор. Чтобы значительно ускорить процесс очистки, можно после первой продувки сжатым воздухом наполнить его кипятком, затем снова продуть.Подсоедините все патрубки в обратном порядке и долейте жидкость в системе охлаждения. Учтите, что во время этой процедуры может образоваться воздушная пробка, которую необходимо будет удалить.

Теперь, зная основные способы чистки печки ВАЗ-2109, каждый автовладелец сможет выполнить процедуру самостоятельно, без привлечения специалистов.

Что делать если печка ВАЗ-2109 плохо греет

С приходом зимы многие владельцы «девяток» сталкиваются с проблемой обогрева салона.Иногда печка выдает температуру воздуха 5-10 (редко 15) градусов Цельсия, и это при 90-градусном теплоносителе! В этой ситуации часто запотевают окна, в том числе и лобовое, что существенно ухудшает обзорность. И эта тенденция наблюдается практически во всех отечественных автомобилях. Поэтому часто владельцы таких машин доделывают этот аппарат, что называется, доводят до ума.

Итак, давайте разберемся, что делать, если ваш обогреватель плохо греет или вообще не работает. ВАЗ-2109 – модель, в которой эта проблема полностью решена.

Причины поломки и их устранение

Чаще всего этот пункт выходит из строя из-за отсутствия охлаждающей жидкости в системе двигателя, что абсолютно недопустимо даже летом. Но на дороге бывает всякое, и даже если вы залили эту жидкость в бак, расслабляться не стоит, так как ВАЗ-2109 может сломаться в любую секунду из-за негерметичной емкости. Поэтому время от времени обращайте внимание на наличие антифриза в вашем автомобиле.

Также может привести к поломке или забиванию системы холодным воздухом вместо горячего. В печке ВАЗ-2109 не должно быть никаких загрязнений. А чтобы этого не допустить, его следует каждый год перед началом зимы проверять на наличие инородных тел в виде пуха, пыли и листьев.

Радиатор отопления также может влиять на слаженность этого механизма. Для того, чтобы убедиться в его исправности или непригодности, нужно измерить его температуру во время работы. Для этого достаточно коснуться поверхности рукой.Если радиатор горячий, то печка ВАЗ-2109 будет работать хорошо, если же наоборот холодный, поломку нужно сразу устранять. Чаще всего в радиаторе рвется воздушная пробка. Чтобы снова насладиться теплым воздухом зимой, нужно поднять транспортное средство на некоторую возвышенность (это может быть эстакада или бордюр). После того, как передняя ось окажется выше задней, нужно поставить автомобиль на ручник и дать поработать двигателю на средних оборотах не менее 1-2 минут. Но если это не помогло, значит, поломка – это негерметичность системы.Тут подручные способы не помогут – нужно не спеша обращаться на СТО и проверять радиатор на наличие сколов и дырок. И лучше всего, конечно, такую ​​запчасть заменить, и тогда ВАЗ-2109 будет работать долго.

Плохой нагрев системы отопления также из-за салонного фильтра. Это существенно влияет на работу системы отопления. И несмотря на то, что этот элемент только очищает салон от пыли, из-за его неисправности ВАЗ-2109 работать не будет или будет подавать холодный воздух.Никакого ремонта здесь делать не нужно – лучше сразу заменить фильтр на новый, тем более, что цена на него вполне приемлемая. Также вместе с его установкой рекомендуется защитить воздухозаборник. Это позволяет продлить срок службы фильтра и снизить частоту поломки печки.

Итак, мы разобрались с основными причинами выхода из строя данного агрегата и научились их устранять. Соблюдая эти правила, вы никогда не спросите: «Почему ВАЗ «-2109″ плохо греет печку?»

р>

Электростеклоподъемники ВАЗ-2109

Многие водители устанавливают на свои автомобили электростеклоподъемники ВАЗ-2109 типа «Гранат».Этот бренд особенно популярен, так как соотношение цена-качество вполне неплохое, а толковой конкуренции у него нет. Это удобно — не нужно поворачивать ручки, чтобы опустить или поднять стекло.

А если учесть, что «девятка» — эта машина далеко не новая, то стоит только представить себе состояние тросов, которыми движется механизм ручного стеклоподъемника. Даже небольшое количество пыли и грязи приводит к тому, что ручки туго крутятся, стекло не может быть полностью закрыто.И тогда водитель думает о том, как улучшить свою машину.

Какие окна?

Вряд ли известно, что электростеклоподъемники на ВАЗ-2109 бывают нескольких типов. И все они отличаются друг от друга как дизайном, так и экономичностью, удобством. Вот наиболее распространенные конструкции:

1. Реечные — маломощные механизмы, применять в «девятках» и других моделях автомобилей можно, но только при условии избавления от трения. Для этого все механизмы и трущиеся детали обильно смазывают.При недостаточном количестве смазки срок службы механизма снижается.
2. Самые дешевые на рынке — электрические тросы стеклоподъемников. На рынке можно найти множество запчастей для таких механизмов – тросы, электродвигатели и т.д. Поэтому ремонт в случае поломки не будет проблемой. Но их мощность даже ниже, чем у реечных.
3. Электрические стеклоподъемники – самый оптимальный вариант. Конструкция надежная, механизм имеет высокую мощность и скорость, производит минимум шума.

Наиболее перспективными являются новейшие конструкции стеклоподъемников. Поэтому лучше всего их устанавливать на автомобили ВАЗ-2109. Чаще всего для установки на отечественные автомобили используются механизмы под названием «Гранат». Причина в низкой стоимости и высокой надежности.

Инструменты для замены

Для ручной замены ручных электростеклоподъемников на электростеклоподъемники потребуются следующие материалы и инструменты:

1. Набор электростеклоподъемников рычажного типа.
2. Головки и трещотка.
3. Ключи от машины.
4. Отвертки плоские и фигурные.
5. Смазка типа ШРУС.

Обязательно протирайте все трущиеся элементы, так вы обеспечите стабильную работу устройства и долгий срок его службы. Выполняйте всю работу максимально аккуратно. Помните, что при снятии обшивки двери ни в коем случае не повредите несколько фиксаторов. Так что приобретите их заранее, иначе наличник не будет плотно сидеть на двери.

Снятие обшивки двери

Первым делом нужно полностью снять старые механизмы, пришедшие в негодность.В целом установка стеклоподъемников на ВАЗ-2109 занимает немного времени, дольше будете тянуть электрику и производить подключение. Следуйте следующей последовательности:

1. Отсоедините отрицательный провод от аккумуляторной батареи.
2. С помощью плоской отвертки снимите две заглушки на дверной ручке.
3. Снимите ручку стеклоподъемника.
4. Отвинтите флажок дверного замка.
5. Снимите пластиковую заглушку с открывателя двери.
6. С помощью отвертки Phillips открутите два винта на рукоятке.
7. Открутите той же отверткой два винта, которыми карман прикручен к двери.
8. Снимите накладку, осторожно потянув ее на себя.

Если зажимы сломались, замените их. Если они застряли в двери, то снимите их утконосом и установите обратно на кожу.

Снятие старого стеклоподъемника

Для снятия старых передних стекол ВАЗ-2109 необходимо проделать следующие манипуляции:

1. С помощью скотча зафиксировать стекло двери в верхнем положении.
2. Торцевая головка на «10» закручивается двумя болтами, которыми производилось крепление стекла к механизму подъемника.
3. Торцевой головкой откручиваем нижнюю гайку крепления направляющей к двери.
4. Посередине направляющей две гайки — их тоже нужно открутить.
5. Последняя — верхняя гайка.
6. Возле ручки стеклоподъемника есть три гайки, их нужно открутить с помощью головки на «8».
7. Теперь можно полностью снять весь механизм — направляющую и ручку.

На этом разборка устройства завершена, можно очистить внутреннее пространство от пыли и грязи. Именно там скапливается много пыли. Если есть желание, то можно снять старую, пришедшую в негодность звукоизоляцию, вместо установки новой. Поверхность металла тщательно обезжиривается, на нее наносится битумная виброизоляция. Над ним наклеен шум.

Крепление стеклоподъемника

А теперь подробнее о том, как установить стеклоподъемники на ВАЗ-2109.Для установки механизма вам потребуется:

1. Полностью собрать конструкцию.
2. Через большое отверстие в двери установите весь механизм.
3. Фиксация всей конструкции производится с помощью двух небольших шпилек, которые входят в комплект. Их нужно предварительно вкрутить в отверстия, в которых ранее находились болты направляющей.
4. Убедитесь, что отверстия механизма стеклоподъемника и стекла совпадают. Чтобы совместить, вы должны подключить двигатель к аккумулятору.
5. После того, как рычаг поднялся и выровнялся со стеклом, отверстия должны совпасть.
6. Прикрутите фиксатор стекла к верхней части рычага стеклоподъемника с помощью двух болтов с головкой на «10». Их можно взять из нового комплекта.
7. Закрепите стекло.
8. Смажьте все механизмы.

Теперь нужно повторить все эти действия на второй входной двери — все делается по аналогии.

Куда поставить кнопку?

Теперь необходимо провести проводку по салону, подключить ее к источнику питания и установить кнопки управления в удобном месте.Места для установки кнопок:

1. В районе ручника.
2. На корпусе подлокотника (при наличии).
3. В бородке передней панели, над органами управления печкой.
4. На двери водителя.

Последний вариант наиболее удобен. Но мне придется продублировать одну кнопку на пассажирской двери. Чтобы и у водителя, и у пассажира была возможность управления стеклоподъемниками, лучше установить кнопки в районе ручника, но чтобы последний не перекрывал доступ.

Соединение проводки

Все провода от электродвигателя должны быть проложены через отверстия в кузове и двери. Если комбинация кнопок установлена ​​в ручке двери, силовой и управляющий кабели пассажирского лифта выводятся наружу. Чтобы соединение было максимально надежным, используйте свободные предохранители в монтажном блоке. У него есть несколько резервных копий.

Питание лучше всего брать с установочного блока (то есть напрямую с плюсовой клеммы аккумулятора).Сборку дверей можно начинать только после полной проверки кнопок. Подсветка должна работать исправно, если не работает, поменять местами соединительные провода.

Старайтесь не допускать, чтобы электродвигатели двигали стекло рывками. При наличии рывков или скрипов все уплотнения из резины следует обработать смазкой на силиконовой основе. На этом регулировка и подключение стеклоподъемников ВАЗ-2109 завершены, можно пользоваться устройством. Ресурс механизма — не менее 30 000 полных циклов открывания и закрывания окна.

p>>

Переделываем печку ВАЗ 2107. Модернизируем и меняем печку на «Семерке» своими руками. Печка плохо дует влево

Не будем делать больших предисторий, а сразу приступим к делу. Ранее, когда я уже встречался с подобными статьями, там был дельный совет герметизировать все имеющиеся соединения во избежание потери воздуха. Отчасти это хороший совет, отчасти нет, он не всегда просто помогает. Что делать в этом случае?

Хотелось бы рассказать об усовершенствовании самого источника той самой подачи воздуха, а именно вентилятора.Сам радиатор отдает больше тепла, просто не всегда хватает воздуха для обогрева всего салона автомобиля. Для решения этой проблемы стоит запустить двигатель от вентилятора отопителя на ВАЗ 2108 или на ВАЗ 2109.

Это связано с тем, что штатный двигатель печки ВАЗ дает всего около 3000-3200 об/мин и потребляет ток 4,5 А, а на «зубилах» стоят в каком-то смысле более мощные моторы, которые способны выдавать около 4000 об/мин. об/мин минуту, но и потребляют они гораздо больше — 14 А.

Как видите, расход очень большой, но при этом пот воздуха совсем другой, что в нашем случае является принципиальным вопросом. Что мы делаем?

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Сначала все разбираем. Далее необходимо срезать гребенку с последующей заменой резистора управления скоростью вращения вентилятора. Зачем нужно было стричь гребешок? Это связано с тем, что габариты двигателя у «зубил» больше, чем у обычных классических.Так вот, чтобы полностью закрыть обогрев ног, его нужно вырубить. По расчетам, воздуха можно получить примерно в пару раз больше.

Для начала сверлим на крыльчатке отверстие диаметром около 7 мм. Это поле должно быть как можно плотнее, чтобы насадить крыльчатку на вал «седьмого» двигателя, желательно поэкспериментировать до полного устранения шума и вибрации. Перед установкой не забудьте провести пробный запуск и только потом продолжать работу дальше.

Так же может возникнуть вопрос в плане «зачем нужно было менять резистор для переключения скоростных режимов?» Ответ прост (заменяется после тестирования) с его помощью поступает больший поток воздуха. Также нужно помнить о замене переключателя режима вращения вентилятора, так как он просто не рассчитан на большой ток и часто просто плавится.

Подключается по обычной схеме от ВАЗ 2108, короче получается обычный 3-х ступенчатый переключатель, который активируется при активном зажигании.

Как улучшить печку ВАЗ 2101 — 2107 (видео)

Обогрев салона осуществляется значительно быстрее и соответственно быстрее оттаивают стекла, с повышением КПД в салоне сразу становится теплее, даже в таком большом салоне как на ВАЗ 2104, это редко требуется включить обогрев заднего стекла. Есть, конечно, и минус — при работе такого вентилятора увеличивается шум, но это понятно и терпимо. Также можно промыть радиатор печки, это значительно улучшит его теплоотдачу.

Располагается в салоне и крепится к переборке силового отсека четырьмя шпильками. Место соединения печки с корпусом загерметизировано. В комплект печки входят кожух вентилятора, кожух радиатора (с крышкой воздухозаборника) и кожух вентилятора (с крышкой воздухораспределителя).

При необходимости подаваемый воздух подогревается жидкостным радиатором. Последний снабжен патрубками для входа и выхода воздуха. Они подаются в систему охлаждения двигателя.Вентилятор установлен непосредственно под радиатором. Электродвигатель, снабженный крыльчаткой, установлен на двух упругих подушках. Вентилятор может работать в двух скоростных режимах. На центральной панели расположен специальный переключатель.

Дефлекторы воздуха направлены не только в салон автомобиля, но и на боковые и лобовые стекла. Несмотря на то, что вроде бы все продумано, штатная печка вызывает массу нареканий у автомобилистов. Среди основных проблем, с которыми сталкиваются владельцы «Семерок», можно выделить следующие:

• слабый обдув боковых дефлекторов;
• отсутствие обдува и обогрева для задних пассажиров;
• недостаточный поток воздуха;
• шум при работе печки.

И это далеко не весь список проблем, с которыми сталкиваются владельцы этой модели. Некоторые специалисты рекомендуют ставить печку от восьмой модели (при этом оставить родную крыльчатку). Но такие манипуляции могут лишь частично решить проблему. Вам удастся добиться лишь незначительного улучшения притока воздуха в салон. Вместе с этим увеличится и шум.

В общем, это не очень подходящий вариант. Поэтому рекомендуем внести изменения в штатную печку «Семерки» (путем установки комплектной улитки).Также советуем повозиться с нижней частью печки, чтобы разместить улитку и получить более равномерный поток в разные стороны.

Тюнинг печки ВАЗ 2107: какие инструменты и приспособления потребуются

В первую очередь, чтобы внести изменения в печку и кардинально решить все ее проблемы, нужно запастись улиткой от «Восьмерки». Далее вам также понадобится пластик, оргстекло, текстолит (все эти материалы можно использовать для того, чтобы построить новый корпус).Наконец, вам понадобятся болты, гайки и герметик, чтобы переоборудовать печку в Model Seven.
Важная информация! Перед началом работы внимательно ознакомьтесь с инструкцией к . Одна неверная операция может привести к тому, что вы останетесь вообще без печки.

Перед тем, как приступить к модификации печки, необходимо демонтировать ее нижнюю и среднюю части. После этого детали тщательно промываются. Затем отрезается вся нижняя часть (нужно только оставить немного пластика и места крепления).Боковые стенки вырезаются из оргстекла или пластика. Их размеры необходимо подогнать по месту, так как все зависит от выбранного материала. Вырезанная заготовка крепится к боковой стенке печки. Те же манипуляции проделываются со второй стеной. Когда этот этап завершен, можно переходить к середине плиты. Диффузор здесь обрезан. Здесь важно обратить внимание на наличие двух выступов по бокам (упоры для радиатора). Вам не нужно обрезать их.После того, как средние и нижние срезы будут готовы, можно приступать к примерке улитки. Он должен стать максимально высоким, но в то же время не должен выходить за уровень упоров радиатора. Наконец, нужно вырезать и установить дно. Важно помнить, что самым узким местом будет задняя часть печи. Он сделан как можно меньше. Спиральное сопло расположено по центру, чтобы обеспечить равномерный поток воздуха. Когда все эти манипуляции выполнены, конструкция покрывается герметиком.После этого можно установить переднюю стенку и примерить печку в машине.

После примерки можно снимать боковые воздуховоды и готовиться к финальным работам. Для системы воздуховодов можно использовать обычные водопроводные шланги. Для этого в корпусе просверливаются отверстия, куда вставляются манжеты, а затем сантехнические шланги. Здесь важно предусмотреть, чтобы часть шлангов шла на обогрев сидящих сзади пассажиров. После этого на штатные нагнетатели надеваются шланги.Во избежание потери воздуха в местах стыков можно дополнительно прихватить их саморезами и промазать швы герметиком.

Каков результат? Воздух выдувается равномерно со всех дефлекторов. При этом даже на первой скорости печки расход воздуха превышает аналогичный показатель на второй скорости в стандартном исполнении. Стекла больше не запотевают (кстати, с такими доработками можно избавиться от запотевания заднего стекла). А при движении машины вообще не слышно работы печки.

Доработка обдува печки своими руками

Предыдущий вариант неплох, но трудозатратен. В принципе можно обойтись только доработкой обдува (особенно это касается левого патрубка). В результате боковые стекла перестанут запотевать и вы добьетесь хорошего результата. Основная суть этого «тюнинга» заключается в установке в левый патрубок вентилятора, который будет принудительно подавать воздух из печки на дефлектор. Для выполнения этой задачи необходимо снять дефлектор с патрубка.Делается это очень просто – деталь отталкивается отверткой и вытягивается вперед. Такую же операцию проводят с другой стороны.

Как только вы это сделаете, дефлектор можно снять легко и без риска его повреждения или повреждения панели. После снятия дефлектора нужно достать держатель из приборной панели. Он устанавливается на специальные антенны и эта операция занимает всего несколько секунд. Фишка этого тюнинга в том, что для принудительной подачи воздуха будет использоваться обычный компьютерный вентилятор (50 миллиметров).Для того, чтобы его установить, нужно сначала примерить вентилятор на корпус дефлектора. Затем наносят разметку и делают надрезы в пластике с помощью канцелярского ножа.

В итоге вентилятор должен плотно сидеть на корпусе, чтобы не болтался при работе. После установки проверьте нормально ли вращаются лопасти. Если их что-то беспокоит, проводится примерка. Чтобы вентилятор втягивал воздух из печки и не было обратной тяги, необходимо сделать конструкцию герметичной.Поэтому лишние отверстия можно заклеить деталями, которые мы получили при вырезании крепления дефлектора (для установки вентилятора). При монтаже полученной системы в первую очередь необходимо разместить вентилятор в районе патрубка, и только потом устанавливать корпус дефлектора. После того, как все механические операции выполнены, можно переходить к подключению электрических. Оптимальный вариант – подключить вентилятор к проводу, на котором напряжение появляется только при включении зажигания. Также можно подключить напрямую к проводу печки.

Все эти манипуляции позволяют добиться действительно очень хороших результатов. Первый вариант дает возможность конструктивно видоизменить печь, сделав ее более эффективной. Снижение шума – это приятный бонус, которым вы будете вознаграждены за все свои усилия. Второй способ позволяет работать непосредственно с силой воздушных потоков. Это дешевле и менее трудоемко. Этот вариант подойдет для тех, кого не сильно раздражают шумовые эффекты, сопровождающие работу печки.

Видео ревизия печки ваз 2107

Эффективная работа системы отопления автомобиля важна в любое время года, но особенно зимой. Возникновение неисправностей негативно скажется на комфорте вождения в целом. Доработка печки на ВАЗ 2107 актуальна для данной модели автомобиля, так как работа отопителя в них является слабым местом.

[Скрыть]

Схема и устройство системы отопления на ВАЗ-2107

Устройство блока отопления на «семерках» с карбюраторным двигателем или инжектором идентично:

1. Поддув.Шоссе нацелено на выдувание лобового стекла.
2. Крышка воздухозаборника.
3. Радиатор в сборе.
4. Защитный кожух радиаторного устройства.
5. Тяга крана отопительного агрегата.
6. Выпускной трубопровод радиаторного устройства.
7. Подводный патрубок радиаторного блока.
8. Кран радиатора. Используется для слива хладагента.
9. Продувка. Предназначен для обдува правого оконного стекла потоком воздуха.
10. Форсунка бокового окна для потока воздуха.
11. Демпфер воздуховода предназначен для обдува правого стекла.
12. Дополнительный резистор.
13. Крышка, расположенная на распределителе потока воздуха.
14. Демпфер нагнетателя предназначен для.
15. Электродвигатель вентилятора системы отопления.
16. Вентиляционное рабочее колесо.
17. Продувка внутренней системы вентиляции.
18. Крышка ручки управления потоком воздуха.
19. Ручка управления внешней заслонкой вентилятора для направления потока на ветровое стекло.
20. Кронштейн для крепления ручек управления потоком воздуха.
21. Рычаг управления вентиляторами антиобледенителя.
22. Ручка управления крышкой воздушного потока.
23. Рычаг управления краном радиаторного устройства.
24. Ручка крышки впуска воздуха.
25. Тяга заслонки, предназначенной для управления обогревом лобового стекла.
26. Левый вентилятор обогрева бокового стекла.
27. Вентиляционные сопла расположены в центре консоли.
28. Лезвие сопла.
29. Непосредственно патрубок системы отопления.
30. Рукоятка сопла.
31. Зубчатый шкив привода заслонки.
32. Уплотнение линии подачи воздуха сзади.
33. Патрубок воздухозаборника.
34. Передний уплотнительный элемент патрубка воздухозаборника.
35. Клапан подачи воздуха.
36. Зафиксируйте этот шланг.
37. Демпфер с зубчатым сектором.

Схема блока отопления ВАЗ 2107

Для управления системой отопления используются три рычага:

1. Верхний предназначен для подачи хладагента в блок радиатора.Этот ползунок соединен с краном кабелем. Он монтируется на входной линии. В крайнем левом положении прибор не работает и ТЭН не нагревается. Если его перевести в нужное состояние, то он откроется и хладагент попадет в радиаторное устройство.
2. В среднем положении возможно управление заслонками воздушного потока. Если ползунок перевести в левое положение, подача воздуха с улицы перекрывается. Он будет циркулировать только в салоне автомобиля.При переходе в крайнее правое положение внутрь автомобиля поступает воздух с улицы.
3. В нижнем состоянии управляется заслонка, которая предназначена для распределения потока воздуха на нагнетатели. В крайнем левом положении поток попадает на боковые дефлекторы и в центр, а в правом — на лобовое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного агрегата.

Недостатки отопителя в ВАЗ-2107

Необходимость доработки или улучшения работы системы отопления может возникнуть вследствие таких недостатков:

1. Неэффективный обдув задней части салона.Из-за конструктивных особенностей теплый воздух практически не достигает задних пассажиров. Для эффективного прогрева всего салона автомобиля требуется время.
2. Из левого дефлекторного устройства на «семерках» идет слабый приток воздуха.
3. Слишком громкий электродвигатель нагревательного агрегата.
4. Слабым местом также считается кран радиаторного устройства. При длительной эксплуатации подтекает, что приводит к уменьшению объема антифриза в системе.

Как доработать и модернизировать печь своими руками?

Улучшить работу системы отопления на «семерке» можно следующими способами:

• переделать боковую вентиляцию окон;
• произвести модернизацию демпфера;
• доработка системы вентиляции ног для повышения ее эффективности;
• улучшить работу системы обогрева заднего отсека;
• доработать термостат;
• улучшить работу линии выхода пара;
• установить дополнительный водяной насос.

Пользователь Егор Пантер рассказал о вариантах модернизации системы отопления в автомобилях ВАЗ 2107.

Улучшенная боковая вентиляция

Необходимо доработать систему боковой вентиляции после приобретения дополнительного вентилятора. Устройство монтируется в левой магистрали, которая будет нагнетать поток воздуха на дефлектор.

Процедура настройки выглядит так:

1. На первом этапе с линии демонтируется дефлекторное устройство. Для выполнения этой задачи вам понадобится отвертка.Дефлектор в салоне можно задвигать и выдвигать; его нужно тянуть вперед. Аналогичные действия выполняются с другой стороны плиты.
2. Демонтаж устройства производить осторожно, чтобы не оставить следов повреждений на центральной консоли.
3. Если дефлектор снят, необходимо снять держатель с приборной панели. Этот элемент крепится в центральной консоли с помощью специальных усиков. Суть этой модернизации заключается в том, что монтируется классический компьютерный вентилятор, который нагнетает поток воздуха в систему отопления.
4. Для монтажа вентиляционного устройства элемент необходимо предварительно примерить к корпусу дефлектора. После нанесения на пластик маркером или карандашом необходимо нанести разметку. С помощью канцелярского ножа делается надрез в пластике на дефлекторе.
5. Если размеры указаны точно, вентиляционное отверстие будет плотно прилегать к корпусу. Это важно, потому что такая установка предотвратит болтание детали во время движения.
6. Завершив установку вентилятора, нужно убедиться, что его лопасти нормально вращаются и им ничего не мешает.Если есть проблема, устройство устанавливается. При необходимости лезвия можно немного подрезать.
7. Вся конструкция должна быть герметизирована, чтобы обеспечить эффективный поток воздуха и отсутствие обратной тяги. Поэтому с помощью герметика или остатков пластика, появившихся после резки дефлектора, забивают щели.
8. При выполнении всех действий вентиляционное устройство устанавливается в линейную платформу, после чего монтируется на корпус дефлекторного элемента.
9. После выполнения всех действий по установке необходимо поработать с электрической составляющей.Цепь вентилятора рекомендуется подключать к проводнику, где появляется ток при включении зажигания. Этот вариант удобнее. Допускается подключение устройства к кабелю управления нагревательного агрегата.

Модернизация заслонки

Модификация печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является наиболее простым в реализации вариантом. Если все действия выполнены правильно, то устройство не будет самопроизвольно открываться или закрываться при проезде автомобиля по неровностям.Это обеспечит эффективный и равномерный поток воздуха для обоих стекол.

Процедура модернизации проводится следующим образом:

1. Необходимо визуально оценить корпус отопительного агрегата. В его углу имеется отверстие необходимого диаметра для выполнения работы. Если нет, то его сверлят. Для этого используется сверло диаметром 6 мм.
2. В отверстие, сделанное изнутри, устанавливается болт. Сама заслонка закрывается.
3. После этого тем же сверлом просверливается отверстие непосредственно в рукоятке устройства.Просверлите так, чтобы отверстие было на уровне установленного ранее болта. При этом длина шурупа должна быть такой, чтобы, подняв створку, элемент мог свободно войти в проделанное отверстие.
4. Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать черную деталь, тогда ее будет плохо видно.

Пользователь Наиль Порошин рассказал об особенностях доработки тяги воздушной заслонки.

Модернизация системы обогрева заднего сиденья

Для модернизации системы обогрева заднего сиденья потребуется установить дополнительную «улитку», которую можно использовать от ВАЗ 2108:

1. Сначала необходимо изготовить корпус для крепления «улитка».Чтобы выполнить эту задачу, вам нужно разрезать оргстекло.
2. С помощью обычного фена нужно аккуратно сделать закругления на стекле, чтобы получилось так, как показано на фото.
3. Затем с помощью фена необходимо аккуратно придать форму корпусу. Действовать нужно осторожно, иначе «улитка» может не попасть в место приземления.
4. При выполнении задания можно вынуть штекер устройства с помощью канцелярского ножа. Это уменьшит размеры детали примерно на 3 см.
5. Затем изготавливаются боковые стенки конструкции. Для этого можно использовать дюралюминий или другой подобный материал. Толщина стенки должна быть 1,5 мм.
6. Следующим шагом будет удаление всех пробелов. Для этого стыки устройства необходимо заделать клеем-герметиком или другими средствами.
7. Затем нужно поработать с каналами, по которым воздух будет поступать к отверстиям поддувала. Эти элементы рекомендуется делать разборными. Для изготовления желательно использовать аналогичный материал.
8. Для уменьшения сопротивления и устранения турбулентности повороты воздушных каналов должны быть плавными. Их можно изготовить из дюралюминия.
9. Следующим шагом будет создание слотов, которые будут использоваться для обогрева ног. Речь идет о фронтальном обдуве — для водителя и пассажира. Щели должны быть оборудованы демпферами. Можно дополнительно установить устройство с переменным резистором, которое будет использоваться для регулирования скорости вращения электродвигателя. Этот элемент можно установить вместо резистора, предназначенного для изменения яркости подсветки.
10. Основным этапом данной модернизации является построение эффективной системы обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько более длинных патрубков. Радиаторное устройство достаточно мощное и его мощности будет достаточно для подачи обратного воздушного потока. Все места соединения трубопроводов и воздуходувок герметизированы, чтобы предотвратить утечку теплого воздуха.

Повышение эффективности обдува ног

Для повышения эффективности обдува ног потребуется заменить штатный вентилятор на другой, можно использовать устройство от ВАЗ 2108.

Процедура обновления выполняется следующим образом:

1. Первый этап выполняется в автомобиле. Необходимо демонтировать нижнюю часть отопительного агрегата. Здесь установлено стандартное вентиляционное устройство.
2. Вентилятор разбирается. Он вам больше не понадобится, вы можете его утилизировать.
3. Затем пластиковая гребенка обрезается и выдувает воздух на пол машины. На «восьмерках» мотор вентилятора крупнее.
4. Демонтируется вентиляционное устройство, оснащенное двумя лопастями.Вместо этого будет использоваться 5-элементный узел. Перед установкой нового устройства необходимо провести диагностику качества его работы. Для этого нода подключается и проверяется.
5. Если устройство работает правильно, то оно устанавливается взамен старого. После установки узел необходимо правильно зафиксировать. Это предотвратит негативное воздействие вибраций при движении и быстрый выход устройства из строя.
6. Для того, чтобы вентиляционная установка работала спокойнее, необходимо заменить резистивный элемент.Это связано с тем, что устройство позволяет вытеснять больший поток воздуха и работает более шумно. Поэтому устанавливается резистивный элемент, который можно использовать от ВАЗ 2108.
7. Кнопки, а также регулирующие элементы вентиляционного устройства необходимо заменить на новые. Допускается использование деталей от ВАЗ 2108. Стандартный ключ от «семерки» подходит по размеру и креплению. Но он быстро выходит из строя в результате большой разницы в величине тока.На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

Термостат от автомобиля Шевроле Нива

Процедура ревизии термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

1. Сначала хладагент из системы охлаждения осушается. Двигатель автомобиля прогревается, под него ставится емкость и сливается жидкость.
2. Вскрыт моторный отсек, демонтирован термостат с подсоединенными к нему магистралями.Необходимо отсоединить выходной патрубок, расположенный внизу, он идет от радиаторного устройства к заменяемому элементу. Байпасная линия отсоединяется, она устанавливается сверху, как и шланг от термостата к помпе. Состояние этих труб оценивается. Если они изношены или повреждены, то необходимо подготовить новые.
3. Трубка выхода хладагента и медная трубка отсоединены. Последний элемент откручивается от насоса, для этого нужно открутить две гайки и демонтировать фланец со шпилек.
4. Берется удаленная нижняя линия и вырезается из нее средняя часть. Длина отрезка должна быть около 7-9 см.
5. Устанавливается новый термостат. Его подключение осуществляется с помощью трубы с водяным насосом. Шланг необходимо предварительно немного согнуть.
6. Затем берется толстая труба от ВАЗ 2108 и подгоняется на место установки нижнего штатного шланга. С обоих концов элемента нужно отрезать одинаковые части и подключить к новому устройству.В принципе допускается и установка обычной линии, но этот вариант проще.
7. Устанавливается верхний шланг, речь идет о штатном патрубке.
8. Взамен демонтированной магистрали делается заглушка; он шел от блока отопления к водяному насосу. Для этого потребуется медная трубка, из нее выпаивается соединительный фланец. Уплотнительный элемент изготавливается из резины, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно к водяному насосу.
9. Следующим этапом будет соединение патрубка, отводящего теплоноситель от отопительного прибора, с входом на термостат. Для выполнения задачи берется демонтированный медный шланг, удаляется лишняя часть, затем он немного сгибается.
10. Изготовлен кронштейн, который будет использоваться для крепления сопла к выпускному коллектору.
11. Подсоединяется отводящая магистраль от теплового узла со шлангом, который ранее был отсоединен. Выход из печки останется прежним, а вход пойдет не на насос, а на термостат.
12. Конец линии с соответствующим входом подключается к термостату; для этого потребуется более короткая и изогнутая труба. Он используется для отвода хладагента из головки блока цилиндров в блок отопителя. Этот элемент необходимо заранее отрегулировать по длине. Сложности могут возникнуть при использовании алюминиевого термостата, поскольку стенки таких приборов более толстые. Это означает, что леску необходимо использовать с большим диаметром.
13. Тонкий патрубок системы обогрева впускного коллектора крепится к самому тонкому выходу термостата.Сначала необходимо отсоединить конец, который идет на нижнюю магистраль от отопительного прибора к водяному насосу. Труба измеряется, при необходимости отрезается лишняя часть. Стык обрабатывается герметиком. Для предотвращения утечек объем клея должен быть большим.
14. Затем место соединения патрубков и термостата затягивается хомутами. В систему отопления добавляется хладагент. Двигатель запущен. Если в системе образовалась воздушная пробка, то ее необходимо удалить.

Валерий Именов подробно рассказал об установке термостата от автомобиля Lada Granta на классическую модель ВАЗ.

Установка дополнительной помпы

Установка еще одной помпы на блок отопителя обеспечит более качественный обогрев салона автомобиля. Обычно это устройство устанавливается рядом с аккумулятором и патрубками в подкапотном пространстве. При выполнении задания необходимо демонтировать одну магистраль, идущую от блока цилиндров. Этот патрубок подключается к дополнительному насосу. От блока цилиндров магистраль должна идти к передней части водяного насоса, а патрубок на выходе будет подключаться к системе отопления.

Питание вспомогательного насоса берется от ключа включения обогрева заднего стекла. Это позволит устройству включиться с этим узлом. Один плюсовой провод идет от электродвигателя дополнительного водяного насоса. Минусовой контакт является массой устройства.

Для подачи питания на насос выполните следующие действия:

1. Демонтируется первый разъем с проводниками. К нему подключено несколько электрических цепей. Серый провод используется для включения обогрева заднего стекла, это основной кабель.
2. Этот провод соединяет силовой кабель водяного насоса. Сам трос выведен в моторный отсек через технологическое отверстие.
3. Для лучшей фиксации проводника рекомендуется припаять контактный элемент.
4. После установки прокладки дополнительный водяной насос готов к тестированию и эксплуатации.

Канал Автоподогрев рассказал об особенностях установки и подключения дополнительной помпы на классические модели ВАЗ.

При необходимости подключение водяного устройства можно осуществить другим способом:

1. Для выполнения задания потребуется блок от форсунок или регулятор детонации.Этот товар приобретается в любом автосалоне.
2. К концам блока припаиваются два проводника, а затем кабели устанавливаются в гофру и обматываются изолентой.
3. Затем выводится электрическая цепь для подключения заземления, можно использовать любой имеющийся проводник на кронштейне возле места установки.
4. Сам жгут устанавливается вверх, резистивные элементы блока обогрева подключаются к разъему, где был взят плюсовой контакт.Это автоматически активирует водяной насос, потребляющий во время работы около 1,5 ампер. Этот способ подключения устраняет необходимость в дополнительных реле и напрямую подключается к плюсовому выходу разъема.

Многие автовладельцы устанавливают на свои автомобили не насосы «ВАЗ», а насосы «иностранного производства». Вы можете использовать прибор модели 0392020034 от производителя BOSCH. Производительность такого насоса 750 литров в час, но дополнительно нужно приобрести хомуты, а также около 10 метров гофры.Перед выполнением задачи необходимо обязательно слить хладагент из системы.

Сложность установки фирменной водяной помпы в том, что диаметры шланга и штуцера устройства не совпадают. Первая 1,6 см, а на помпе 2 см. Поэтому рекомендуется использовать более гибкие шланги. Это позволит натянуть леску на фитинг. Для лучшего прохода элемент можно обработать моторной жидкостью.

Автомобили ВАЗ

, несмотря на возраст, до сих пор пользуются популярностью у автомобилистов.Исходя из количества недостатков отечественных автомобилей, владельцы вынуждены прибегать к усовершенствованию и модернизации отдельных элементов транспортных средств. В этой статье пойдет речь о тюнинге печки, так как она является слабым звеном в автомобиле.

Часто бывает, что штатная печка ВАЗ 2107 не справляется с сильными морозами

Всем известно, насколько важна система отопления автомобиля для комфорта водителя и пассажиров в зимние холода. Замерзающие стекла и холод в машине создают огромный дискомфорт.Рассмотрим основные варианты улучшения печки автомобиля.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить ее первоисточник. Поэтому, прежде чем говорить о вариантах улучшения системы отопления семерки, разберемся с причинами проблем с обогревом автомобиля.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего являются:

1. Негерметичность крана системы отопления;
2. Низкий уровень подачи воздуха от дефлектора;
3. Громкая работа двигателя системы отопления;
4. Плохая подача теплого воздуха c.

Исходя из вышеперечисленных причин неисправности печки, можно сделать вывод, что для улучшения ее работы важно провести модернизацию крана и дефлекторов, устранить проблемы с радиатором и улучшить работу вентилятора.

Как видите, не очень серьезные переделки смогут сделать пассажиры и водитель. Важно, что модернизация печки не требует значительного опыта и может быть проведена автовладельцем самостоятельно без помощи профессионалов.

Варианты улучшения печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу системы отопления отечественной семерки исключительно своими силами.

Модернизацию ТЭНов начинаем с замены стандартного крана на более надежное изделие. Кран расположен в передней части салона в районе ног пассажира. Иногда автовладельцы узнают о его местонахождении только в случае утечки охлаждающей жидкости.Течь доставляет массу хлопот владельцу, особенно в морозы. Под ногами у пассажира течет антифриз, необходимо просушить не только коврики, но и обивку автомобиля. А также охлаждающая жидкость содержит вещества, негативно влияющие на здоровье человека. Важно как можно скорее устранить течь.

Замена обычного крана на аналогичный новый помогает решить проблему только на короткий период времени. Специалисты советуют несколько вариантов решения этой проблемы.В качестве альтернативы можно заменить стандартный машинный кран на изогнутую герметичную трубу. Таким образом, протечки устраняются, однако возникает другое неудобство. Отсутствие крана делает невозможным перекрытие подачи охлаждающей жидкости к радиатору отопителя. Летом в машине будет очень жарко. Более приемлемым решением вопроса является установка обычного водопроводного крана подачи антифриза на радиатор печки в подкапотном пространстве автомобиля. Единственным неудобством при такой модернизации будет необходимость открывать для манипуляций с краном.

Еще одним недостатком в работе системы отопления ВАЗ-2107 является некачественная работа дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекол, что ухудшает обзор водителю и может стать причиной аварии. Для повышения производительности дефлектора его улучшают, устанавливая в него небольшой вентилятор. Чаще всего для этого используются запчасти от компьютерной техники. Для установки нужно снять дефлектор и подготовить в нем место для установки вентилятора.Питание вентилятора лучше вывести на отдельную кнопку, что будет более практично в использовании.

Следующим этапом настройки является устранение неисправности радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной их некачественной работы чаще всего может быть возникновение засоров в системе отопления. Для улучшения обогрева салона автомобиля необходимо полностью очистить радиатор и детали системы охлаждения и отопления.Важно использовать для машины охлаждающие жидкости хорошего качества и не доливать воду вместо антифриза. Таким образом, вы сможете защитить систему отопления от протечек и засоров.

Самый радикальный и действенный способ модификации печки ВАЗ-2107 своими руками – это замена штатного вентилятора на аналогичный товар от отечественной восьмерки. Этот вариант увеличит подачу тепла в салон автомобиля радиатором и улучшит его обогрев. Восемь вентиляторов отличаются более высокой скоростью вращения, меньшим энергопотреблением.Для установки нового изделия необходимо разобрать нижнюю часть печки, чтобы добраться до вентилятора и демонтировать его. Он больше не понадобится в будущем. Чтобы установить вентилятор из восьмерки, нужно подрезать гребень, отвечающий за подачу воздуха на пол автомобиля. Вместо стандартного изделия установлен более мощный восьмилопастной вентилятор с пятью лопастями. Очень важно надежно его закрепить. Для корректной работы вентилятора желательно также заменить резистор и регуляторы на аналогичные изделия от ВАЗ-2108.А также кнопку включения вентилятора нужно заменить на кнопку от ВАЗ-2108. Стандартная семерка может быстро сгореть из-за разницы в подаче тока.

Подведем итоги

Для усовершенствования печки ВАЗ-2107 важно провести ряд работ по усовершенствованию элементов системы отопления автомобиля. Необходимо модернизировать радиатор и вентилятор системы отопления, улучшить работу дефлекторов, усовершенствовать кран, чтобы предотвратить утечку охлаждающей жидкости в салон.

Такой комплексный обогрев салона значительно повысит уровень комфорта в автомобиле.

Следует признать, что классические модели отечественных автомобилей, к которым относится ВАЗ 2107, имеют определенные конструктивные недостатки. А это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработок в соответствии со своими потребностями. При этом изделия ручной работы зачастую эффективнее фабричных.

Многие владельцы недовольны работой отопителя салона, либо печки.Ведь в автомобилях ВАЗ 2107 КПД печки очень низкий. Но кастомизация печи своими руками может решить эту проблему. При этом нет необходимости в использовании специальных навыков или инструментов, усовершенствование утеплителя осуществляется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Это значит, что для повышения КПД нагревателя необходимо усовершенствовать систему продувки.В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что обусловлено конструктивными особенностями воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений, это замена штатного мотора вентилятора на тот, что используется на ВАЗ 2108-2109. Используемый в этих моделях мотор отличается от семерки большей мощностью и повышенной скоростью. Для ее установки потребуется немного доработать корпус печки – из-за большего размера придется снимать гребенку, предназначенную для направления потока воздуха вниз к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал мотора восьмерки. Проделать эту операцию своими руками совсем не сложно.

Такая модернизация печки также потребует замены резистора и выключателя. Обе детали берем от той же модели, что и мотор. Следует отметить, что тюнинг будет эффективным при соблюдении всех перечисленных требований. Ведь переключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться.А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал обычным делом, есть более эффективный, но и более сложный способ улучшения печки. Он заключается в установке крыльчатки-улитки, используемой в моделях ВАЗ 2108-2109, вместо двигателя с крыльчаткой. Такой тюнинг значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки срезано почти все, кроме каркаса и креплений. Далее нужно сделать тело для улитки. Для этой цели можно использовать любой материал подходящей прочности – оргстекло, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к днищу печки.

После этого на нижнюю часть надевается средняя часть, предварительно снятый диффузор.Размеры необходимо подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за упоры радиатора, расположенные на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на прежнее место. После тщательной подгонки, убедившись в правильности подбора размеров нового кузова, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов.Для этой цели можно использовать имеющиеся в продаже сантехнические манжеты и шланги. С обеих сторон и в дне корпуса новой печки вырезаются отверстия, соответствующие внешнему диаметру манжет. В них вставляются сантехнические шланги – боковые соединяются соответственно с левым и правым воздуховодами, а нижние предназначены для отвода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительную пару более длинных шлангов.Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватает на все. Стыки между шлангом и боковыми воздуховодами также должны быть тщательно герметизированы, чтобы исключить утечку теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как в плане обогрева салона, так и в отношении качества обдува стекол. Ведь именно недостаточный приток теплого воздуха не препятствует запотеванию стекол в автомобилях ВАЗ 2107.При этом модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, как и замена двигателя, требует замены переключателя. Кроме того, необходимо убедиться, что предохранитель, установленный в цепи печки, имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом конструкции своими руками рекомендуется включить непосредственно электрооборудование печки, чтобы убедиться в его работе и правильном подключении.

.
