Замена сайлентблоков задних амортизаторов ваз

Первый этап по замене задних сайлентблоков на ВАЗ 2109: сбор информации

Вооружившись необходимыми данными, сможете выполнить все несложные демонажные-монтажные работы, определить степень неисправности детали и пути ее ликвидации. Если необходимо проверить или даже заменить сайлентблок на задней подвеске ВАЗ 2109, то необходимо разобраться, прежде всего, что это за деталь.

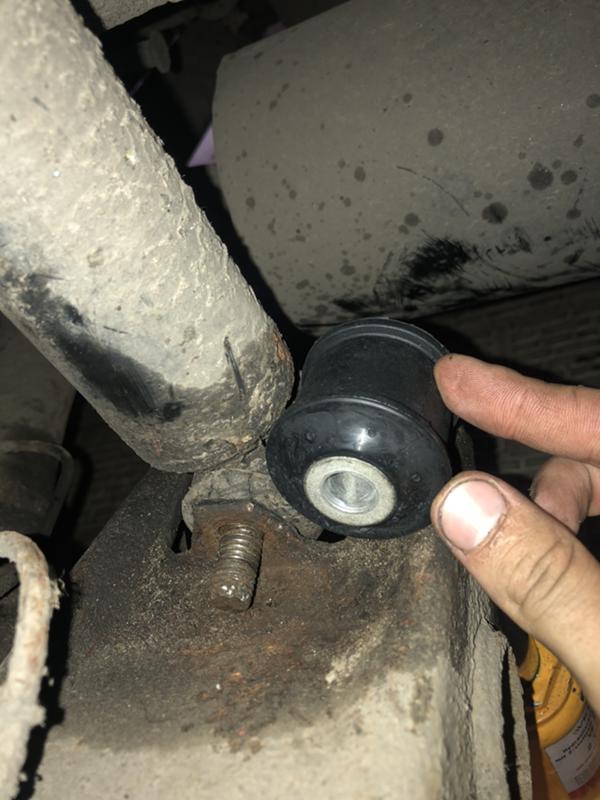

Во-первых, сайлентблок задней подвески ВАЗ 2109 представляет собой небольшую деталь, которая скомпонована из нескольких втулок разного диаметра, а между ними введен эластомер, то есть специальная износоустойчивая резина или полиуретан. Во-вторых, главная задача сайлентблока – соединять необходимые рычаги подвески и помогать функционировать ей качественно, а при определенных ситуациях во время движения гасить вибрации, не допуская дискомфорт в салоне автомобиля. Ведь всегда хорошо, когда ухабы дороги не сильно чувствуются водителем и пассажирами авто, и все благодаря сайлентблоку, как элементу подвески, который создан гасить карданные, торсионные, всевозможные осевые вибрации.

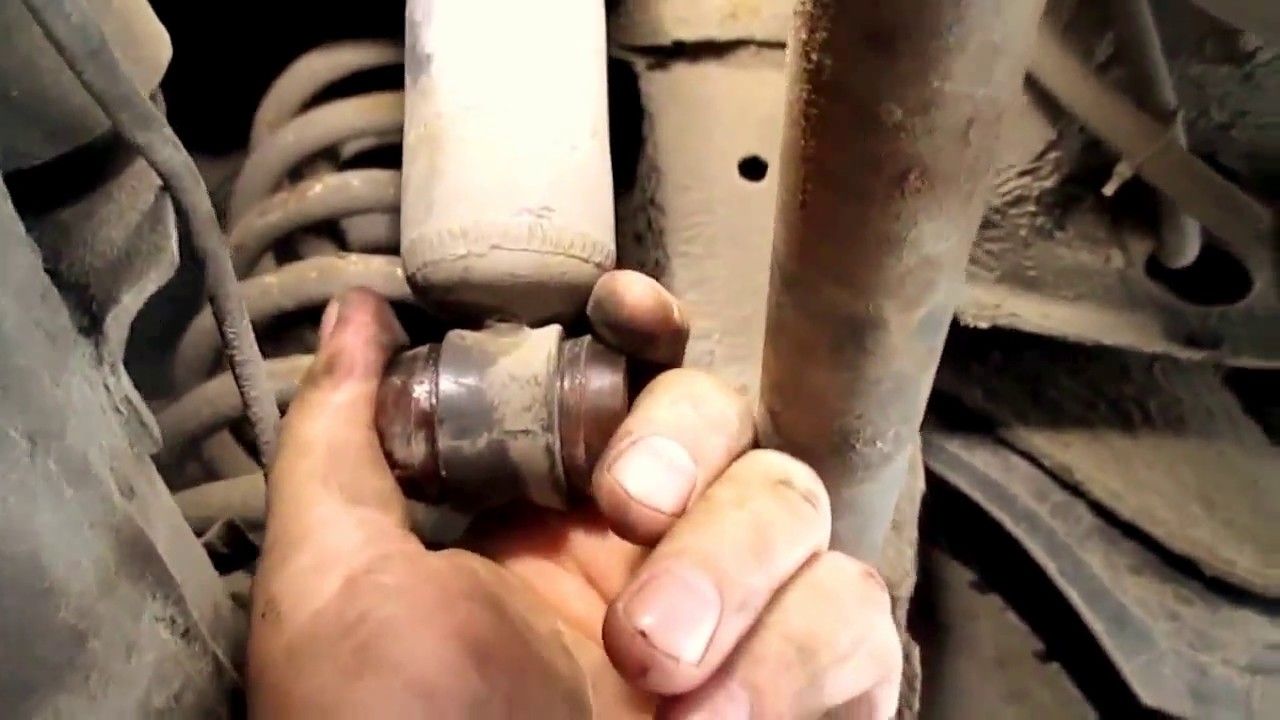

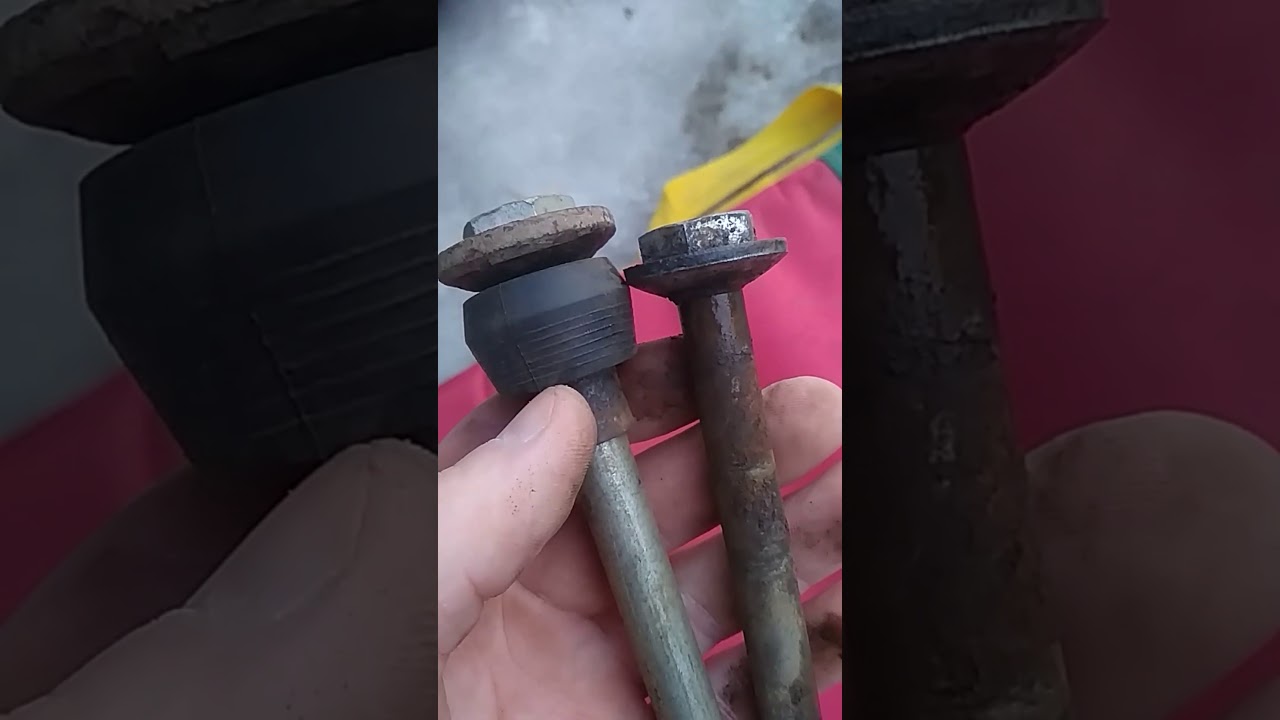

Сайлентблок задней подвески ВАЗ 2109

Таков удел сайлентблока – держать удар и защищать от механических повреждений остальные детали подвески.

И если не желаете на машине «разбить» подвеску, то своевременно разбирайтесь, как поменять задние сайлентблоки на ВАЗ 21099 и когда это лучше выполнять. Важно осознать, кто в этом вопросе вам поможет, или стоит ориентироваться на собственные силы.

При покупке комплекта для ремонта не старайтесь покупать аналоговые, лучше приобретать «родные» для марки машины. Ведь, например, комплектующие для ВАЗ 2109 и 2110 разнятся по диаметру и могут не подойти при монтаже. Рисковать не стоит, это все выльется в излишнюю трату денег и времени. А если вы жить не можете без машины, то простой транспортного средства негативно скажется на вашем образе жизни.

Признаки неисправности

Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:

Неустойчивое поведение автомобиля на дорогах;

Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;

Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.

Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.

Неисправности

Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:

Ухудшается упругость резинового элемента;
Происходит обрыв резины;
Центральная втулка смещается;
В посадочном месте происходят проворачивания.

При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.

Статья в тему: Замена прокладки поддона картера на ВАЗ 2110 своими руками

Второй этап по замене сайлентблоков: выбор материла

Перед посещением авторынка или страницы интернет-магазина решите, какие сайлентблоки вам нужны. Предлагаются следующие изделия:

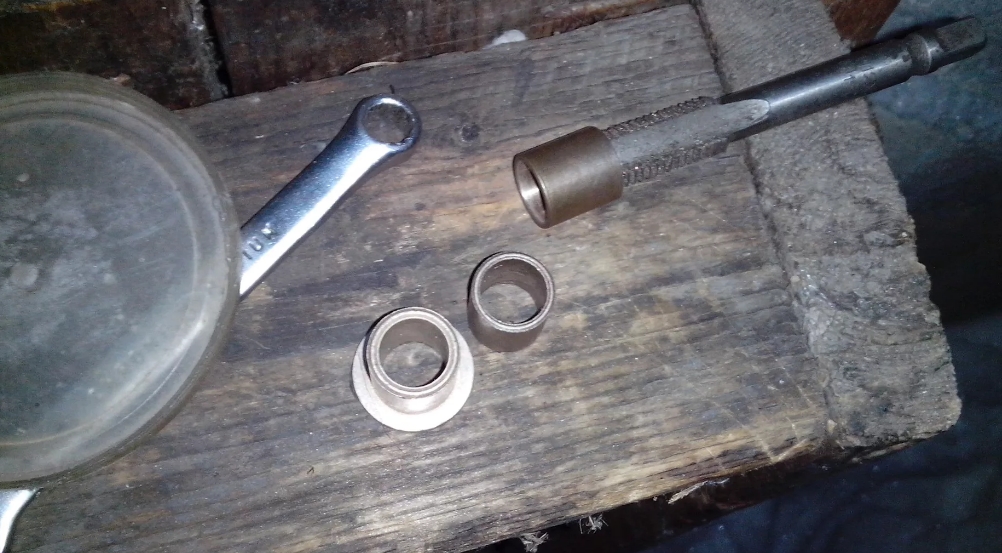

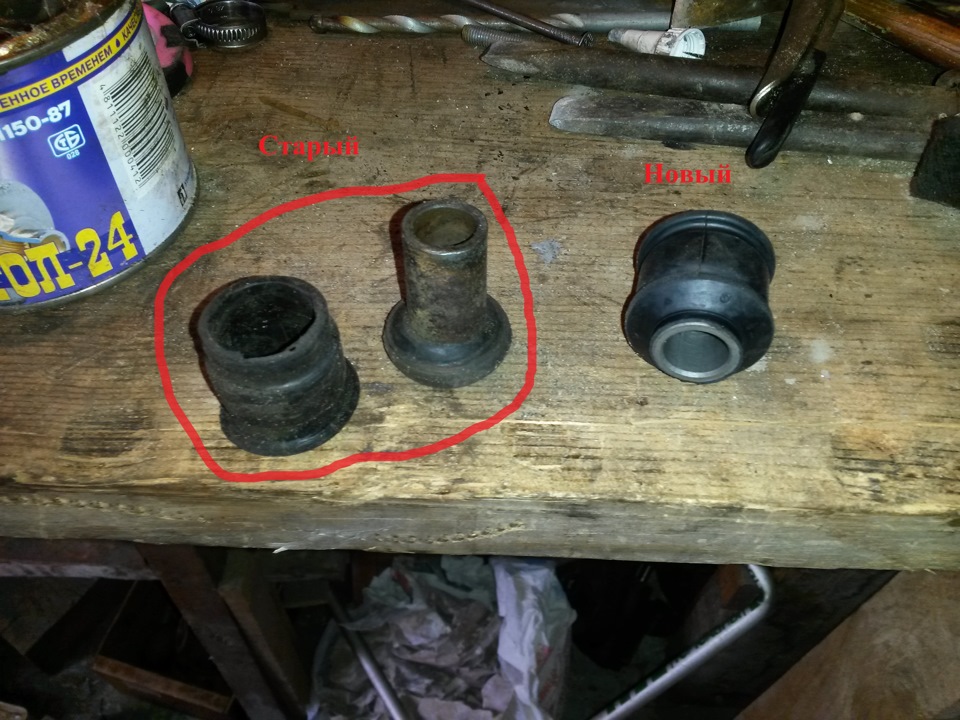

Резиновые сайлентблоки. Первый вид изделия в ценовом плане доступен, но проигрывает по времени эксплуатации, потому что срок его применения небольшой, очень быстро резина изнашивается, на ней появляются трещины, особенно если применять агрессивное вождение и «рассекать» по бездорожью. Но есть и плюсы резинового сайлентблока – они мягко воздействуют на детали подвески, не травмируют их.

Резиновые сайлентблоки

Полиуретановые сайлентблоки. Чаще всего они подходят по комплектации для Лада 2108, 2109, 21099 и имеют массу преимуществ. Во-первых, если пришло время задуматься на что и как поменять задние сайлентблоки на ВАЗ 2109, то делаем выбор в пользу долговечности изделия, которыми и является полиуретановые сайлентблоки. Они не подвержены деформации при перепадах температур и давления. Во-вторых, полиуретановые изделия не деформируются, сохраняя свою заводскую геометрию даже в экстремальных условиях вождения. Отметим, что деталь выдерживает большие нагрузки, не поддается истиранию, обеспечивает лучшее поглощение ударов, вибрации и шума. Но есть одно «но», на него обратим ваше внимание. Полиуретановая деталь очень жесткая, может негативно воздействовать на подвеску, особенно на хорошо изношенную и много лет используемую ею комплектацию.

Полиуретановые сайлентблоки

Самостоятельная замена задних стоек ВАЗ-2109

Любая поломка в автомобиле требует немедленного устранения, поскольку в большинстве своем неисправность приводит к снижению уровня безопасности при эксплуатации.

В настоящей статье мы расскажем, как происходит замена задних стоек ВАЗ-2109. Следует знать, что, как правило, о возникновении проблемы свидетельствует очень характерный шум, доносящийся из задней подвески во время езды на автомобиле.

Если вы не обладаете достаточными знаниями, то правильнее будет обратиться за помощью в авторемонтную мастерскую. Но стоит сказать, что при определенном старании замену можно произвести и самостоятельно.

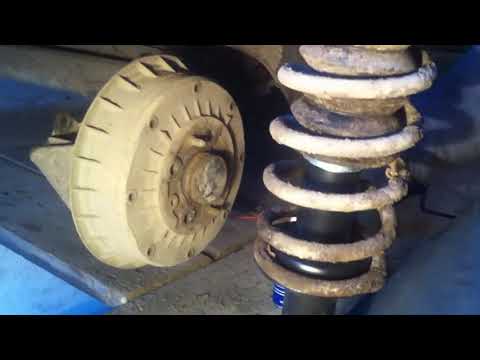

Снятие и замена задних стоек (амортизаторов) ВАЗ-2109

Добрый день! Сегодня мы вам расскажем о том, как самостоятельно отремонтировать заднюю подвеску вашего ВАЗ-2109. а именно — опишем процесс снятия и замена задних стоек (амортизаторов) на ВАЗ-2108 и аналогичных моделях.

Процедура не то что бы слишком сложная, но трудоемкая, хотя если резьбовые соединения не закисли и не прикипели то за один час можно уложиться.

Итак, поехали: Опускаемспинку заднего сиденья и снимите защитный колпак верхнего крепления стойки, находящийся под задней полкой.

Затем включите первую передачу и поставьте что нибудь под передние колеса чтоб машина не покатилась. Поднимите на дюомкрат и подстрахуйте от падения заднюю часть автомобиля. Снимите заднее колесо.

Откручиваем гайку нижнего крепления стойки и извлекаем болт.

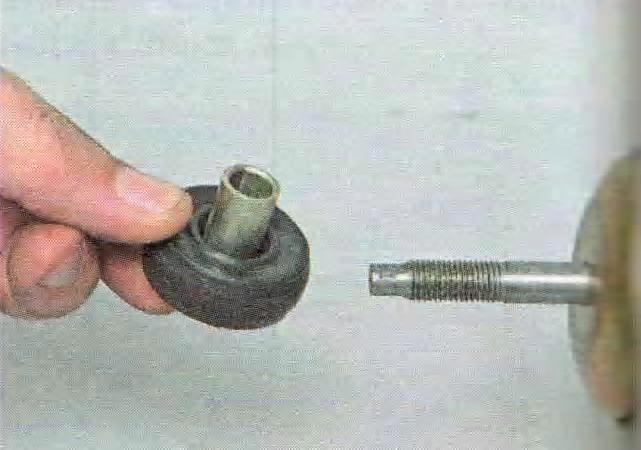

5. Опустите стойку вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины.

6. Утопите вниз шток амортизатора.

Затем снимаем пружину и вынимаем стойку (аммортизатор) из ниши заднего колеса.

Наденьте буфер сжатия на шток амортизатора.

Закрепите стойку и наденьте на нее защитный чехол с крышкой. Вытяните шток амортизатора и установите на него нижнюю подушку с опорной шайбой и распорной втулкой. ОТметим, что шток амортизатора легко вытянуть, если накрутить на него гайку.

Установите на верхний виток пружины изолирующую прокладку и закрепите ее от смещения веревкой или изолентой

Установите пружину на стойку так, чтобы начало первого витка попало в подштамповку в нижней чашке.

Чтобы сжать пружину при установке стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова.

Установите на шток амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления стойки, удерживая шток от проворачивания вторым ключом. Опустив автомобиль на землю, несколько раз сильно качните его. Обтяните все соединение и готово! Теперь Ваш автомобиль не будет раскачиваться на кочках и неровностях, лучше будет держать дорогу и станет в разы комфортнее нежели с неисправными стойками. Ни гвоздя ни жезла! Заходите к нам на форум в клуб ВАЗ-2108, 2109 и 21099

Разборка и сборка амортизатора Ваз 2107, Ваз 2105, Ваз 2104

Замена задних амортизаторов ВАЗ 2107

Сколько служат задние амортизаторы ВАЗ 2107
? Как часто их нужно менять? Подобный вопрос имеет умозрительный характер, но может обернуться реальной проблемой, если машина при движении «поплыла», если в задней части кузова возникают стуки на неровностях дороги, если осмотр выявил замасленность амортизаторов.

И все же! Надолго ли хватает амортизаторов, если авто эксплуатируется без экстрима и перегруза, а в день проходит 100-200 км? Тогда, по мнению инженеров, замена задних амортизаторов ВАЗ 2107

должна производиться раз в год, еще до того, как ресурс устройства будет выработан полностью.

В прошлом диагностирование амортизаторов проводилось интуитивно-эмпирическим путем (нажать-отпустить-поглядеть), и процент ошибочных оценок стремился к бесконечности. Сегодня станции техобслуживания оснащены аппаратурой, безошибочно определяющей пригодность амортизаторов к эксплуатации.

Немолодые, но годные (целые, без коррозии и деформаций корпуса, шток без заметного абразивного износа) задние амортизаторы ВАЗ

нетрудно привести в полную боевую готовность своими руками. Если, конечно, ваша «семерка» не оснащена сверхсложными амортизаторами с электронным управлением.

Сориентироваться в возможности ремонта амортизаторов своими руками вам поможет статья на странице https://catalog.autodela.ru/article/view/3428. Мы рассматриваем вариант самостоятельной замены задних амортизаторов ВАЗ 2107

на новые либо отремонтированные.

1. Ключи с головками на 17-19 мм в нескольких ипостасях: накидной, рожковый, торцовая головка с воротком и трещоткой.

2. Молоток и деревянная проставка для защиты резьбовой части болта от сминания.

3. Смесь керосина с маслом либо WD-40 для обеспечения беспрепятственной разборки опорного узла.

4. Подъемные и страховочные устройства (домкрат, колодки и проч.)

. и последовательность действий при замене задних амортизаторов ВАЗ

Первым делом поднимается кузов, вывешивается заднее колесо (снимать его необходимости нет), при этом колеса противоположной стороны надежно фиксируются упорами, а под кузов возле домкрата устанавливается прочная подставка (см. https://www.autodela.ru/main/top/diy/lada_priora_ammort)

После появления доступа к заднему амортизатору 2107

следует воспользоваться смазочной смесью либо WD-40. Дайте составу достаточное (до получаса) время для смачивания соединений.

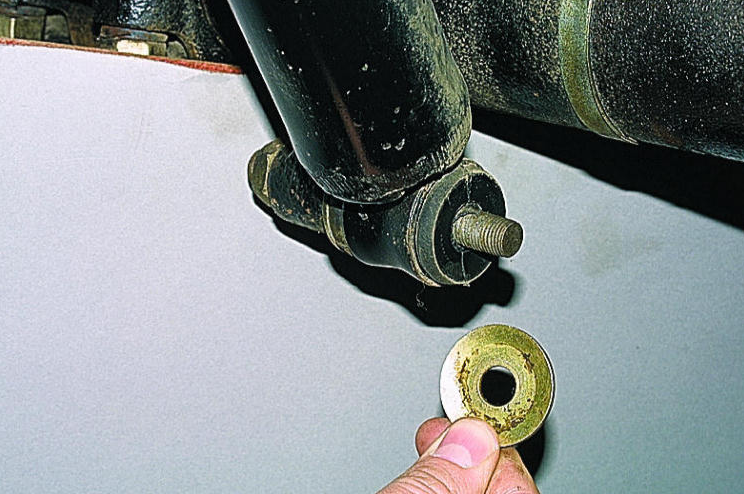

Первой освобождается нижняя проушина заднего амортизатора 2107

. Для свинчивания гайки с болта потребуется два ключа с головками на 19 мм. Удобно работать накидным ключом и торцовой головкой на воротке с трещоткой.

После свинчивания гайки нижний болт следует выбить молотком через проставку. Не потеряйте распорную втулку, обеспечивающую плотность затяжки крепежа!

Вынимая болт из нижней проушины амортизатора, позаботьтесь о сохранности разделительной металлической втулки.

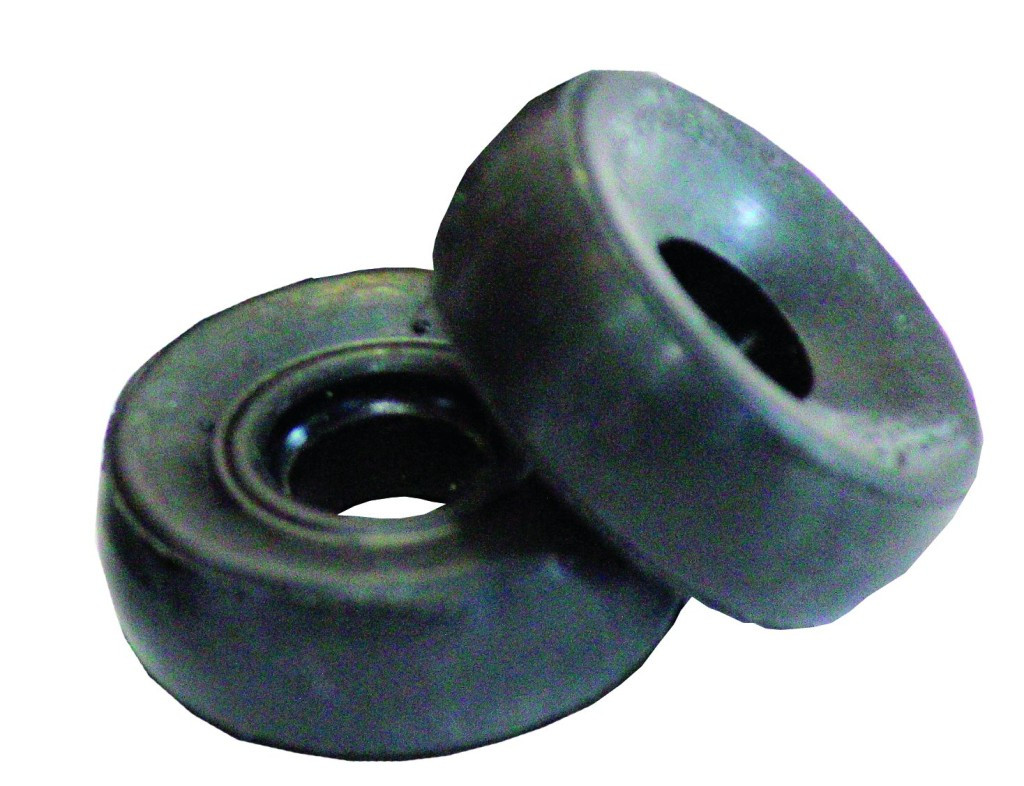

Конические резиновые втулки (подушки), охватывающие болт в проушине, лучше заменить на новые, даже если визуальных повреждений на старых деталях не обнаруживается. Замена втулок заднего амортизатора ВАЗ

гарантирует улучшение ходовых качеств машины!

Верхняя проушина заднего амортизатора ВАЗ 2107

прикреплена к корпусу авто посредством шпильки. Как правило, свинчивание гайки и снятие амортизатора со шпильки сложности не представляет. Для выполнения операции вам понадобится ключ на 19 мм и – если снятие затруднено коррозией – WD-40 и монтировка.

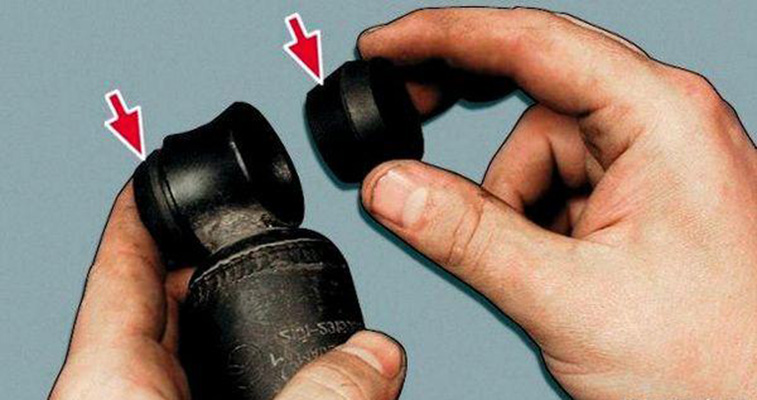

Из верхней проушины амортизатора следует извлечь две резиновые втулки (они подлежат замене), а из них – распорную металлическую трубку, непосредственно контактирующую со шпилькой и способствующую равномерному распределению нагрузок в верхнем узле крепления амортизатора.

Монтаж заднего амортизатора ВАЗ

Монтаж заднего амортизатора ВАЗ

производится в порядке, обратном демонтажу. Сам по себе процесс установки амортизаторов своими руками не вызывает затруднений даже у начинающих автомобилистов. Однако некоторых ошибок следует остерегаться.

Важный момент – качество резиновых втулок. Отдайте предпочтение полиуретановым изделиям заслуживающего доверия производителя. Высокая износоустойчивость полиуретана оправдывает повышенную цену изделий.

Во избежание появления скрипов воспользуйтесь силиконовыми смазками, однако имейте в виду, что для полиуретана и для резины используются смазки разных типов!

FakeHeader

Comments 18

дрянное масло… аморт проверяется на машине, а не вручную. хотя по симптомам левый — труп. и потом, аморты масляные или газомасляные? плюс как правило всё же работоспособность не главный критерий, главный критерий — наличие масла в аморте… сайленты вообще нет смысла мазать маслом, они не должны вообще вращаться будучи на своем месте. как и металлическая втулка в резинке… вообще глядя на резину, возникает вопрос. как ты ездил? с такими сайлентами мост как говно проруби болтается, машину дергает из стороны в сторону при педалировании акселератором.

Сколько людей, столько и мнений. Как по мне, масло хорошее. На машине непонятно нихрена. По основным способам проверки жив, но жестковата. Амморты Нивские масло. Машина вела себя стабильно, никуда не болталась, только громыхала иногда. После второй поездки полез проверять, увидел что уши болтает на резинках нижние. Ну и поменял сразу.

вскрывали пару моторов на лукойловском масле… постель, голова… всё в ровном 3-4 мм слое сажи. грязь просто оседает в моторе… потому… нивоаморты многие говорят сами по себе пожестче классических, хотя я не знаю… не пользовал… в любом случае, если они работают по-разному, я бы рекомендовал поменять… может скорости были небольшие, раз не замечал…

Кстати по маслу, лил Мобил ультра, который вы льёте. Полный шлак оказалось. Через 3 тысячи слил черную жижу, пришлось промывать двигатель. Так что, тут как повезет. В Луке я хотя бы уверен, что это заводское масло, а не в подвале хачами разбитая бадяга.

Приветствую всех автолюбителей ваз 2101-2107 классика, уважаемые читатели блога RtiIvaz.ru. В данном видео представлены втулки амортизатора для задних и передних стоек. Рассмотрим втулки задних стоек на видео ютуб. Это ремкомплект (11Р) производства ОАО «БАЛАКОВОРЕЗИНОТЕХНИКА» с каталожным номером 2101-2906231Р. Стоит отметить, что существуют и сайлентблоки для нижней проушины заднего амортизатора, но сегодня мы их не рассматриваем на видео.

Будет полезно: Как лучше покрасить штампованные диски своими руками?

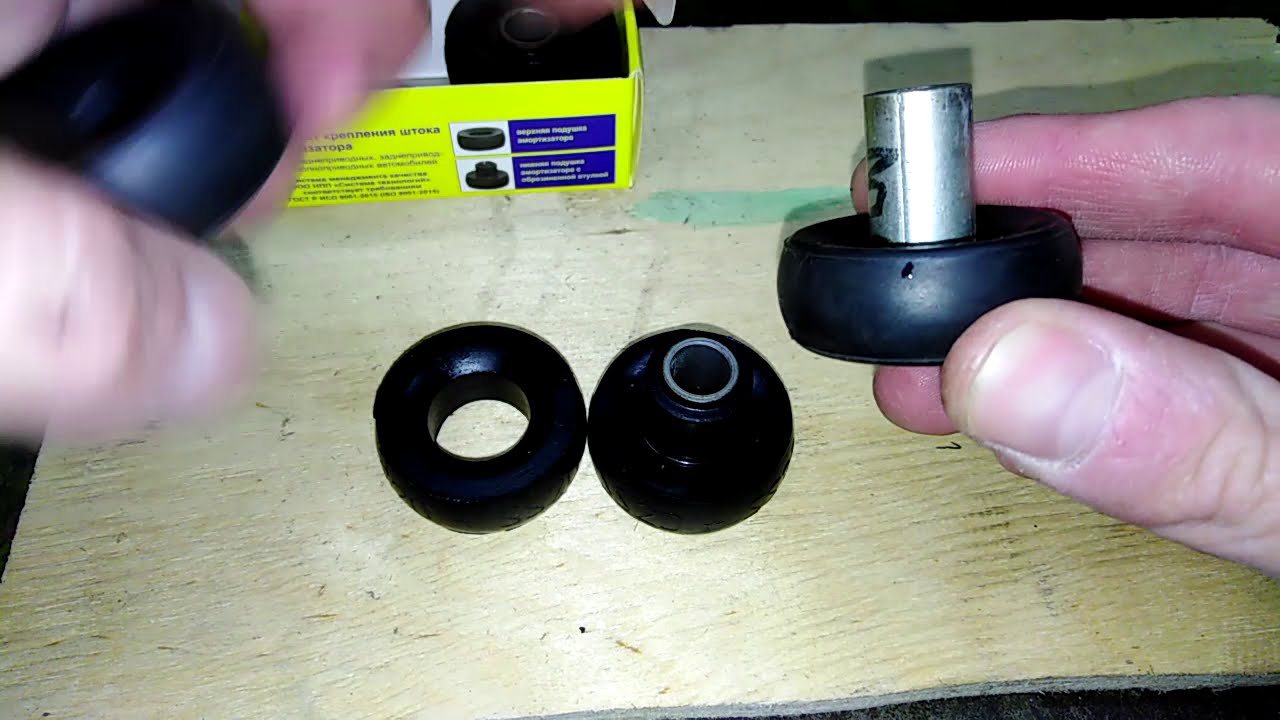

Ремкомплект поставляется в полиэтиленовом пакете. Давайте его разрежем и посмотрим на его содержимое. Да, пакет защищен «золотым» лейбом от компании Балаковорезинотехника. В данный ремкомплект входят восемь резиновых втулок для задних амортизаторов для автомобилей ваз 2101-2107. При монтаже задних стоек ваз классика две втулки устанавливаются в верхнюю проушину стойки и две в нижнюю, итого четыре втулки на одну заднею стойку.

Следует обратить внимание, что заводские втулки на задний амортизатор имеют сбоку насечки, чего нет у «других» производителей. При этом на каждой заводской резиновой детали обязательно отлит каталожный номер детали 2101-2906231, служащий защитой бренда.

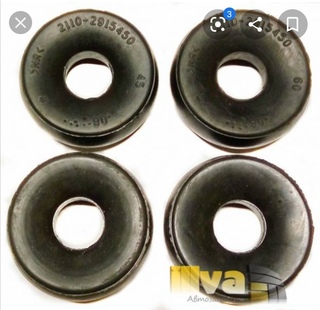

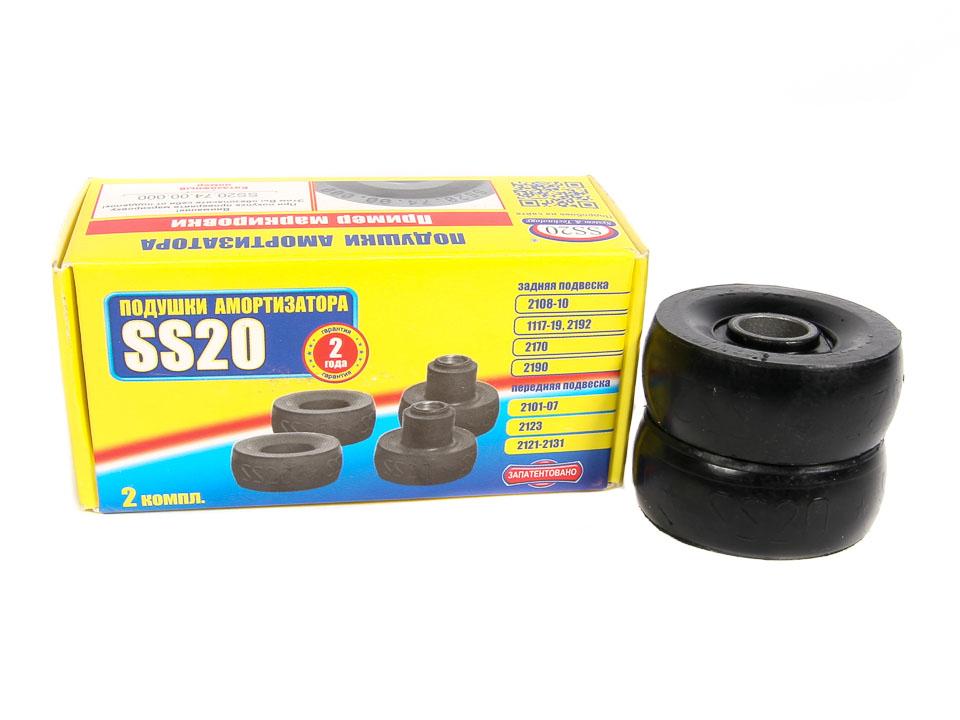

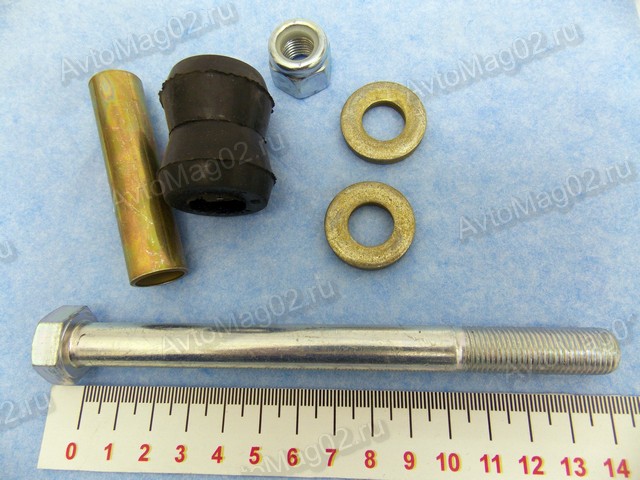

В данный авто ремкомплект входят: четыре резиновые детали («бублики ») и два сайлентблока 2101-2905448Р (больше известные как железные «орехи»). При монтаже передних стоек два «бублика» устанавливаются сверху амортизатора – один снизу брызговика, второй сверху. В нижнюю проушину передней стойки устанавливаются сайлентблоки.

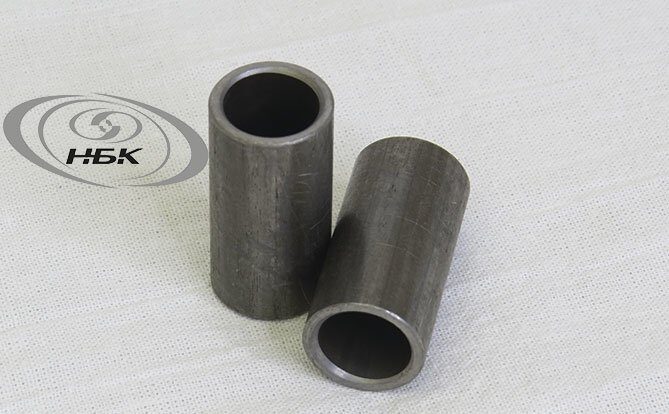

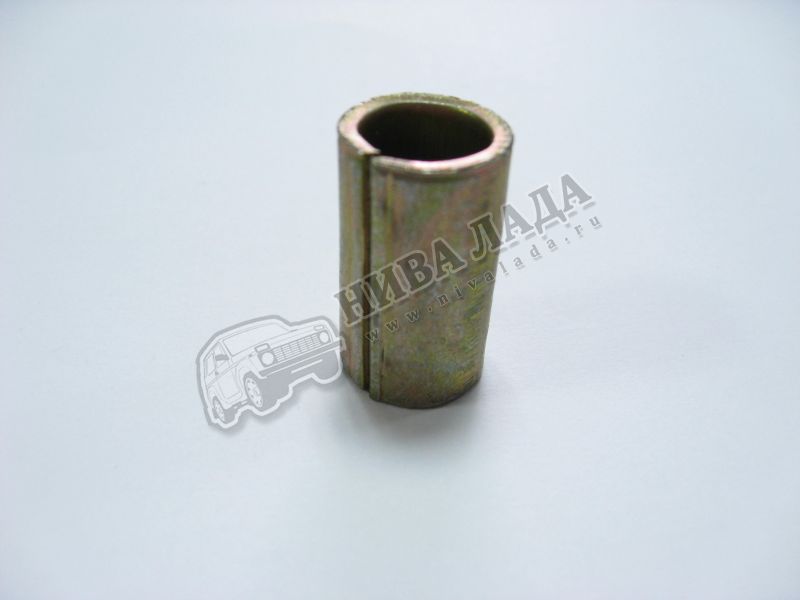

Длина железной втулки 33 мм, толщина стенки 3 мм с отверстием под болт на М 10. В итоге, на два передних амортизатора идут четыре резиновых «бублика» и два железных сайлентблока «орехи». На резиновых «бубликах», как и на сайлетблоках, также отлит каталожный номер детали: ваз 2101-2905450Р. На этом все. Оставляйте свои отзывы в комментариях.

2101-2905448Р количество 2 шт, 2101-2905450Р количество 4 шт, 2101-2906231Р количество 8 штук

Здравствуйте, сегодня мы расскажем, как снять и заменить задний амортизатор и втулки на задних амортизаторах на ВАЗ 2105, 2107. Из-за изношенных амортизаторов автомобиль будет сильнее раскачиваться и качество комфорта езды на машине понизится. Когда изнашиваются втулки амортизатора, то в задней подвеске могут появится неприятные стуки и их придется менять. Итак приступим. Для начала загоняем машину на «яму» или поднимаем на подъемнике. Заднее колесо можно не снимать. Теперь необходимо открутить 2 болта, снизу и сверху амортизатора. Нижний болт открутить бывает крайне сложно и лучше перед заменой амортизатора купить новый болт, потому что старый болт, возможно, придется срезать. После этого откручиваем нижний болт

Последовательность действия:

поднимаем автомобиль ВАЗ 2107 домкратом со стороны замены (вывешиваем заднее колесо), не забывая затянуть ручной тормоз;
распыляем WD-40 на резьбу крепления и идем пить чай. Через 15 минут тефлоновая смазка проникает внутрь, что облегчает откручивание.

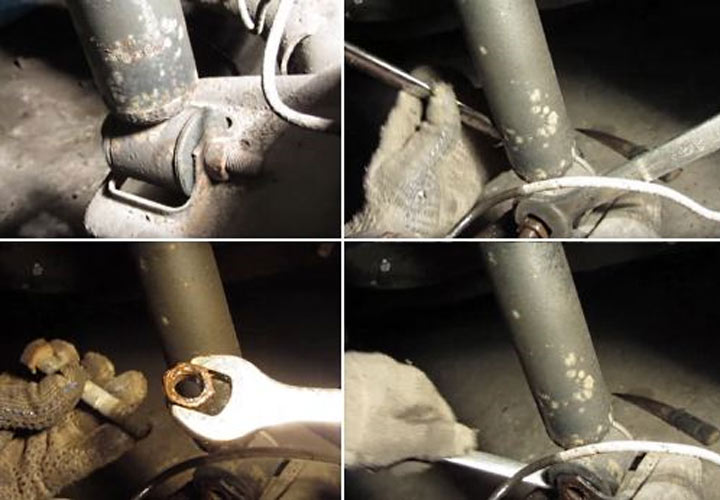

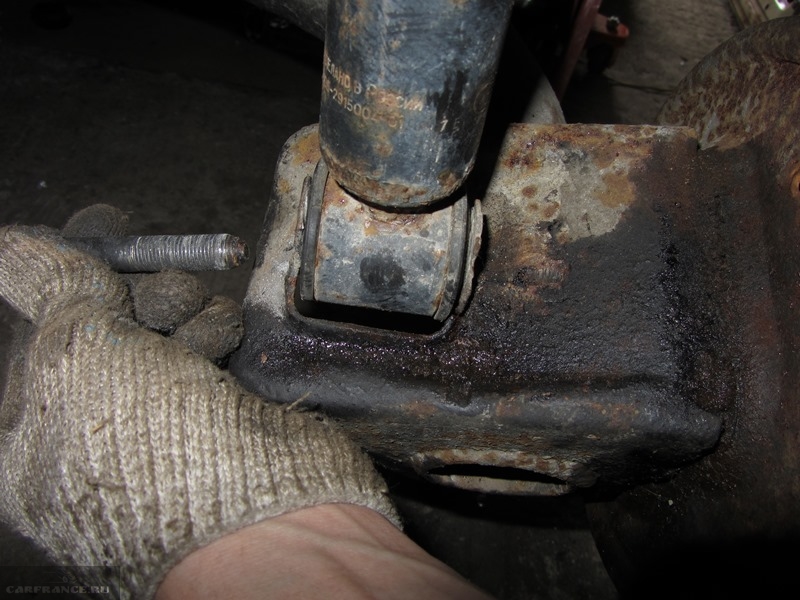

Начинаем откручивать нижний болт, придерживая с одной стороны, и действуя трещоткой с другой, а затем выбиваем молотком болт, через пластмассовую пластинку, чтобы не повредить резьбу.
Нижний край теперь свободно «болтается»
Теперь спокойно отворачиваем ключом болт верхнего крепления, и, поддев монтировкой в сторону цилиндр, снимаем его.

Теперь переставляем домкрат на вторую половину и повторяем те же действия . Можете ставить какие хотите – масляные или газовые, но обязательно одинаковые в паре. Так производится замена задних амортизаторов.

Замена передних амортизаторов производится при таких же признаках: стуке и «пробоях» при попадании переднего колеса в яму, замасливании передней подвески.

Инструмент, который нужен – это ключи на 6, 13, 17.

Меры безопасности

При выполнении ремонтных работ не стоит забывать об элементарных мерах безопасности:

Перед вывешиванием на домкрате автомобиль устанавливается на ручник, под колеса ставятся противооткатные башмаки;
Параллельно с домкратом под корпус вывешенного автомобиля устанавливается страховочная подпорка;
При работе с молотком, например, выпрессовывая шаровую опору из сошки, пользуйтесь защитными очками;
Работайте в перчатках, для защиты рук от повреждений при возможном соскальзывании ключа с гайки.

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких. Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

Последовательность действий спереди:

Точно так же вывешиваем колесо спереди, после этого открываем капот. Там находится доступ к штоку передних амортизаторов ВАЗ 2107.

Отворачиваем гайку, используя ключ на 17 и придерживая ключом на 6.
Затем снизу, под автомобилем, выворачиваем кронштейн с помощью рожкового ключа на 13 и выворачиваем его, а затем снимаем его вместе с амортизатором:
Теперь повторяем все действия с другой стороны, снимаем второй амортизатор, а затем в обратной последовательности, только ставим новые. Некоторым автовладельцам, наоборот, проще поменять сначала с одной стороны, чтобы не домкратить ВАЗ 2107 четыре раза.

Замена в идеале должна проводиться сразу спереди и сзади, чтобы обеспечить максимальную плавность хода, но некоторые «прижимистые» любители утверждают, что такая замена более накладна.

Замена задних амортизаторов на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Автомобильный амортизатор – это очень важная вещь в каждом автомобили, так как если бы не было амортизаторов то автомобиль просто прыгал бы вверх и вниз. Чтобы такого не происходило, были придуманы амортизаторы которые позволяют удерживать автомобиль ровно на земле гася все колебания от которых машина раскачивается.

Примечание! Для замены амортизаторов задней подвески, вам понадобится всего лишь два гаечных ключа «на 19»!

Вопрос? Какой фирме по производству задних амортизаторов на классику, вы отдаёте большее предпочтение и почему? (Ответ пишите в комментариях)

Краткое содержание:

Где находятся задние амортизаторы? Они находятся рядом с колесами, их можно очень легко увидеть заглянув под днище автомобиля. Верхняя часть амортизатора крепится к днищу автомобиля, а нижняя часть крепится к кронштейну. Чтобы вы окончательно разобрались где располагается задний амортизатор, посмотрите ниже фото на котором указано нижнее крепление амортизатора к кронштейну.

Когда нужно менять задние амортизаторы?

Их необходимо менять при появлении на них течи масла, в связи с которой они будут замаслены.
А так же необходима их замена в том случае, если они уже перестали выполнять свою главную работу «Гашение колебаний при движении автомобиля».

Примечание!> Больше информации о том когда задние амортизаторы будут подлежать замене, читайте в статье под названием: «Проверка амортизаторов на работоспособность»!

Смотрите также

Комментарии 18

Будет полезно: Как установить автозапуск на автомобиль своими руками?

Как заменить задние амортизаторы на ВАЗ 2101-ВАЗ 2107?

Примечание! С правой и с левой стороны задние амортизаторы заменяются аналогично, поэтому весь ход работы по замене будет показан лишь на одном амортизаторе!

Снятие: 1) Перед тем как начать работу, обязательно прочтите рубрику «Важно!» в самом низу статьи, возможно это вам пригодится.

2) После прочтения переходим к замене. Сперва загоните автомобиль на смотровую яму или же поднимите его с помощью подъемника.

Примечание! Если вы будете выполнять работу на подъемнике, тогда под балку заднего моста рекомендуется установить какую либо опору, и после чего чуть опустить автомобиль чтобы он держался на ней. А делается это всё для того, чтобы задняя подвеска была чуть нагружена а иначе снять амортизатор будет очень проблематично!

Меняем амортизаторы на ВАЗ 2107

Автомобильный амортизатор представляет собой устройство, при помощи которого обеспечивается не только комфортабельность, но и безопасность для водителя и пассажиров. За счет амортизаторов обеспечивается надежное прижатие колес автомобиля к дорожному покрытию, в результате чего колебания кузова снижаются до минимума. Отечественный автомобиль ВАЗ 2107 оснащается амортизаторами, которые устанавливаются в конструкции ходовой части возле каждого из колес. Что представляет собой замена амортизаторов на ВАЗ 2107, рассмотрим в подробностях.

Признаки неисправности демпферов

На скорости выше 30 км/ч управлять авто, лишённым амортизаторов, очень проблематично. Исправные детали рассчитаны на то, чтобы контролировать колесо: оно делает одно движение вверх, одно — вниз, а оставшаяся энергия (около 80%) гасится демпфером, превращаясь в тепло и рассеиваясь в воздухе.

Исправно работающие амортизаторы обеспечивают безопасность, однако далеко не все осознают этот факт. Агрегаты изнашиваются постепенно, и данный процесс не сопровождается симптомами. Водитель игнорирует то, что его авто стало вести себя иначе — результатом становится ДТП.

ПОДРОБНОСТИ: Замена щток генератора ВАЗ 2110 Фото инструкция как правельно поменятиь щтки генератора VAZ 2110

Системы ABS и Traction Control не воспринимают неисправные амортизаторы. Их датчики фиксируют движение колёс по трассе, а не их вращение в воздухе. В результате электронный блок управления получает неверные данные и некорректно передаёт указания остальным механизмам.

Когда необходима замена амортизаторов

Как передние, так и задние амортизаторы на ВАЗ 2107, выполняют одну и ту же функцию. Несмотря на это, данные элементы отличаются конструктивно. Основным отличием данных элементов является способ крепления, но об этом узнаем подробнее во время рассмотрения процесса замены агрегатов.

Нуждаются рассматриваемые изделия в замене в следующих случаях:

Когда механизм приходит в негодность, то есть не имеет возможности амортизировать кузов автомобиля, и сглаживать удары. Обнаружить неисправность этого механизма несложно, ведь при этом в салоне автомобиля становится не совсем комфортно.
Наличие потеков масла на устройстве. Обнаружить потеки можно даже без снятия изделия с автомобиля.

Если вы убедились в том, что рассматриваемые изделия нуждаются в замене, значит пора приступать к делу.

Замена передних амортизаторов на ВАЗ 2107

Для начала рассмотрим, что представляет собой процесс замены передних амортизаторов ВАЗ 2107. Важно отметить, что даже если в негодность пришел только один элемент, то заменять рекомендуется их парами, а еще лучше комплектом. Порядок замены представлен следующими действиями:

Рекомендуем установить авто на яму или эстакаду, после чего затормозить колеса. Если есть доступ снизу, то нет необходимости пользоваться домкратом. Иначе придется использовать домкрат, и подставки под колесо, что будет более трудозатратно.
Начинаются работы по снятию из моторного отсека, то есть поддомкрачивать переднюю часть пока не нужно, так как это усложнит доступ к верхней гайке изделия. Для этого нужно открыть капот и отыскать шток изделия. На нем накручена гайка, для отвинчивания которой необходимо заклинить сам шток специальным ключом. На фото ниже этот ключ обозначен цифрой “1”, а цифра “2” – это обычный гаечный ключ на “17”.
После отвинчивания и снятия гайки, требуется демонтировать шайбу с резиновой подушкой.
Теперь можно поддомкратить переднюю часть автомобиля, после чего снять колесо и установить проставку. Иначе – спускаемся в смотровую яму.
Отыскиваем две гайки крепления переднего устройства. Это крепление имеет следующий вид, представленный ниже. Гаечным ключом на “13” потребуется вывинтить обе гайки. Делать это необходимо аккуратно, так как под ней расположены пружинные шайбы. Рекомендуем предварительно побрызгать их WD-40, так как они обычно плохо откручиваются, и есть шанс сорвать шпильки, что потребует восстановительных работ.
После отвинчивания обеих гаек можно демонтировать агрегат. Для этого потяните за его нижний кронштейн, после чего он сам выпадет.
Используя два ключа на “17”, необходимо отвинтить гайку, которая крепит нижний кронштейн устройства. Данный кронштейн необходимо аналогичным образом прикрутить к новому изделию, если на нем его нет.
Теперь можно приступать к установке нового элемента. Перед тем, как установить передние амортизаторы, нужно изначально вытянуть шток до конца.
Изначально устройство фиксируется в нижней точке путем наживления двух гаек. После этого надевается подушка и шайба на шток, а затем завинчивается гайка. Если автомобиль будет находиться на домкрате, то наживить гайку вам не удастся. Для этого необходимо опустить автомобиль или нагрузить подвеску. После этого можно завинтить гайку до упора.
В нижней части необходимо окончательно зафиксировать устройство двумя гайками.

все о автомобиле ваз 2109

ПРЕДУПРЕЖДЕНИЕ

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса автомобиля.
Приподняв заднюю часть автомобиля, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как задняя подвеска должна быть разгружена.

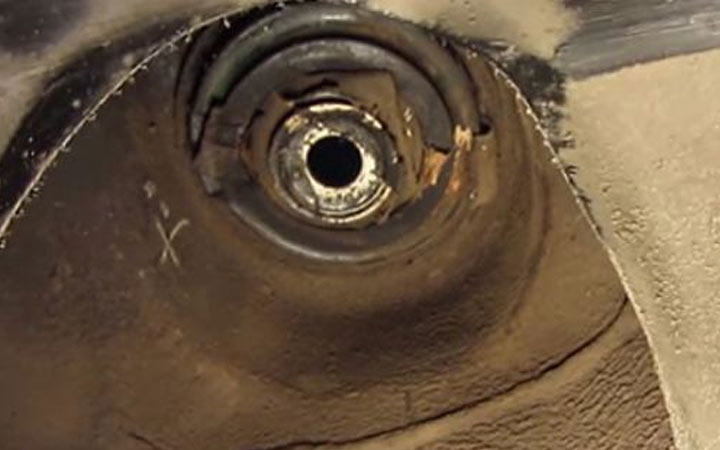

1. Снимите защитный колпак верхнего крепления задней стойки в багажном отделении, отверните гайку верхнего крепления задней стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой.
2. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ
Ослабляйте и затягивайте болты крепления заднего колеса только на автомобиле ваз 2108, ваз 2109, ваз 21099, стоящем на земле. Момент затяжки болтов заднего колеса 65-95 Нм (6,5-9,5 кгс-м).

3. Отверните гайку нижнего крепления заднего амортизатора и выньте болт.

4. Опустите задний амортизатор вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины.

5. Утопите вниз шток заднего амортизатора.

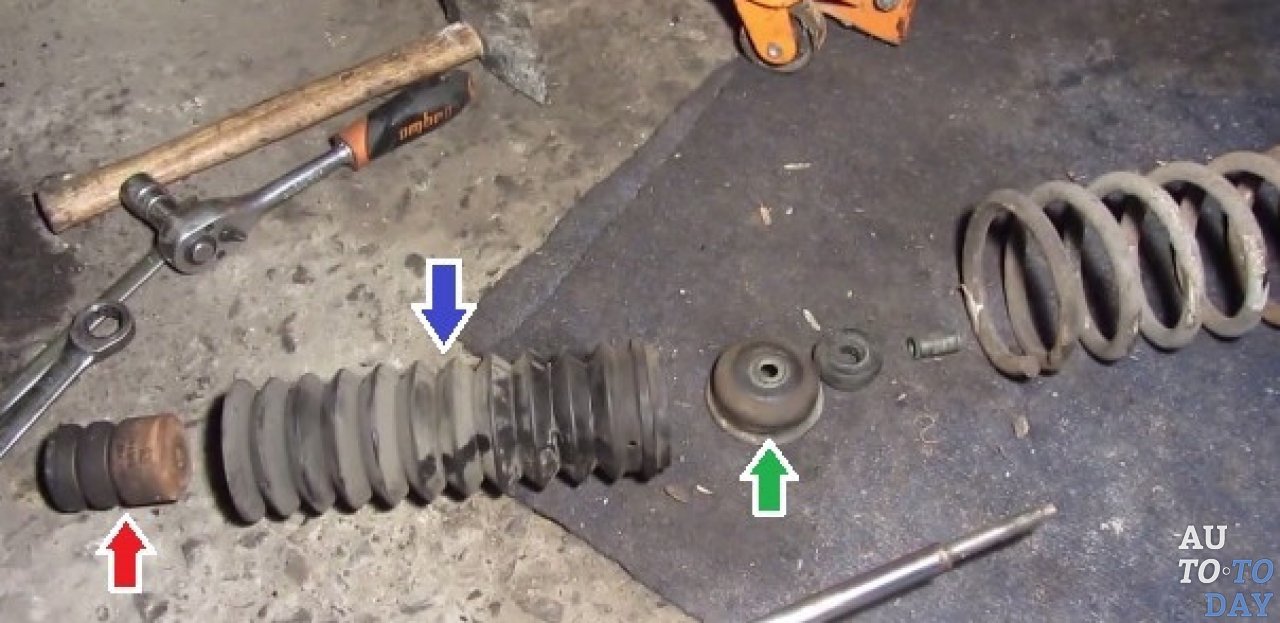

6. Снимите заднюю пружину с защитным чехлом, крышкой и буфером сжатия.

7. Выньте задний амортизатор из ниши заднего колеса.

8. Снимите изолирующую прокладку с верхней опорной чашки пружины задней подвески (если прокладка не осталась на задней пружине).

9. Выньте пыльник задней стойки амортизатора из пружины задней подвески и удалите из него буфер хода сжатия.
10. Проверьте задний амортизатор аналогично амортизатору передней подвески.

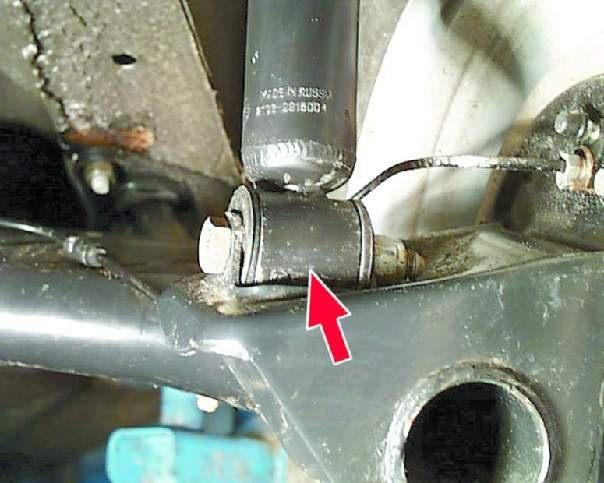

11. Произведите замену дефектного сайлентблока нижнего крепления заднего амортизатора.
12. Порванные или потерявшие упругость подушки заднего амортизатора.

13. Замените порванный пыльник задней стойки амортизатора. При замене пыльника задней стойки амортизатора снимите с него крышку.
14. Поврежденный или разрушенный буфер хода сжатия также требует замены.
15. Замените порванную или потерявшую упругость изолирующую прокладку.

16. Задняя пружина требует замены, если на пружине обнаружены трещины или деформация витков пружины. Проверьте осадку задней пружины подвески, для чего три раза прожмите пружину до соприкосновения витков. Затем приложите к задней пружине подвески нагрузку 3188 Н (325 кгс). Длина пружины задней подвески Н под указанной нагрузкой должна быть не менее 201 мм (182 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт). Если длина пружины задней подвески с желтой маркировкой (класс А) менее 207 мм (188 мм — для автомобилей ваз 2108, ваз 2109, ваз 21099, поставляемых на экспорт), смените пружину на пружину с зеленой маркировкой (класс В). Сжатие пружины задней подвески проводите по оси пружины, а опорные поверхности должны соответствовать поверхностям опорных чашек амортизаторов и кузова.

На автомобиле ваз 2108, ваз 2109, ваз 21099 рекомендуется заменять обе пружины задней подвески, при этом пружины задней подвески должны быть одной группы.

17. Соберите стойку задней подвески в порядке, обратном разборке. При установке крышки на кожух заправьте его кромку на фланец крышки.

18. Изолирующую прокладку установите на пружину задней подвески сначала так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изолентой, чтобы прокладка не соскакивала при установке пружины.

19. Закрепите стойку задней подвески и наденьте на заднюю стойку пыльник с крышкой. Вытяните шток амортизатора и установите на амортизатор нижнюю подушку с опорной шайбой и распорной втулкой.

ПРИМЕЧАНИЕ

Шток заднего амортизатора легко вытянуть, если навинтить на шток амортизатора гайку.

20. Установите заднюю пружину на заднюю стойку так, чтобы начало первого витка пружины попало в подштамповку в нижней чашке.

21. Чтобы сжать пружину задней подвески при установке задней стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова.
22. Установите на шток заднего амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления задней стойки, удерживая шток заднего амортизатора от проворачивания вторым ключом.
23. Опустив автомобиль ваз 2108, ваз 2109, ваз 21099 на землю, несколько раз сильно качните автомобиль. Затяните гайку нижнего крепления амортизатора к балке моментом б8-84 Нм (6,8-8,4 кгс-м), гайку верхнего крепления амортизатора 51-63 Нм (5,1-6,3 кгс-м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.

неисправности задней подвески на автомобиле ваз 2108, — 2109, -21099,
их причины и способы устранения неисправностей

Причина неисправности задней подвески	Способ устранения неисправности задней подвески
Шум и стук в подвеске при движении автомобиля ваз 2108, — 2109, -21099
Неисправны задние амортизаторы Ослабло крепление задних амортизаторов или износились втулки проушин амортизаторов и резиновые втулки Износ резиновых втулок рычагов задней подвески Осадка или поломка задней пружины Стук от «пробоя» подвески вследствие разрушения буфера хода сжатия или перегрузка задней подвески	Замените или отремонтируйте задние амортизаторы Затяните болты и гайки крепления задних амортизаторов, замените изношенные или поврежденные детали Замените втулки Замените заднюю пружину Замените поврежденные буфера, разгрузите заднюю подвеску автомобиля
Увод автомобиля ваз 2108, — 2109, -21099 от прямолинейного движения
Осадка или поломка одной из задних пружин подвески Смещение задней оси автомобиля вследствие износа втулок рычагов задней подвески Деформация рычагов задней подвески	Замените заднюю пружину Замените втулки Замените рычаги задней подвески
Частые «пробои» задней подвески
Перегружена задняя ось автомобиля ваз 2108, — 2109, -21099 Осадка или поломка задней пружины Не работают задние амортизаторы	Разгрузите заднюю ось автомобиля Замените заднюю пружину Замените или отремонтируйте задние амортизаторы

правила и процесс замены

На автомобиле ВАЗ-2109 замена задних стоек требуется в случае чрезмерного износа или повреждения. Если сравнивать подвеску девяти «классиков», то она совершеннее, КПД выше, а конструкция чуть проще. Хотя общие черты все же есть — в конструкции пружин и амортизаторов.

Только на «девятках» они собраны в единый блок, а «классики» независимо друг от друга устанавливаются.Ремонт и обслуживание подвески на автомобиле ВАЗ-2109 вы можете произвести самостоятельно, достаточно лишь знать общую конструкцию автомобиля и уметь пользоваться инструментом.

Конструкция задней подвески

Основа всей конструкции — стойки, гасящие колебания кузова при движении по неровной поверхности. Вы заменяете задние стойки ВАЗ-2109 без демонтажа других узлов подвески автомобиля. Задняя стойка состоит из:

Изолятор;
Пластины металлические под пружину;
Пружина;
Подушки резиновые;
Фитинги — гайки и болты.

Все эти элементы соединены в единый блок и крепятся с двух сторон автомобиля. Оказывается, конструкция подавляет вибрацию, которую при движении по неровной дороге заставляет вся задняя часть автомобиля.

Что такое изолятор?

Кроме того, аттенюатор включает в себя множество более мелких элементов. Фундамент — это система, чем-то похожая на ручной насос. Только вместо воздуха качать масло. Некоторые амортизаторы можно отремонтировать — их достаточно, чтобы полностью разобрать и заменить все пришедшие в негодность компоненты.Также нужно будет залить масла, причем столько, сколько указано в технических характеристиках на конкретную модель.

Рекомендовано

Мэр города: полномочия и обязанности. Выборы мэра

Нормальное функционирование всех систем поселения, грамотное и своевременное выполнение задач в сфере экономического, социального и других направлений развития невозможно без контроля мэра. Но как избиратели могут оценить качество работы …

Франсиско Франко: биография и политическая деятельность

Когда в Испании началась гражданская война, генерал Франсиско Франко (Франсиско Паулино из Hermenegildo Teodulo Franco Bahamonde — полное имя) отпраздновал свою аракацаилею, но он казался уже уставшим от жизни и намного старше своих лет.

К непрезентабельному внешнему виду …

Для проверки исправности амортизатора достаточно опустить кузов как можно ниже. Однако его приклад должен войти. Затем внезапно тело отпускают. При исправном ударе корпус совершит 1-3 колебания, затем остановится. Но если прибор неисправен, тело будет колебаться намного дольше. Причина такого поведения, скорее всего, в том, что из корпуса полностью вытекло масло или разрушено уплотнительное резиновое кольцо.

Какой инструмент нужен для замены подкосов?

При замене сайлентблоков задней стойки ВАЗ 2109 желательно установить автомобиль на смотровую яму или эстакаду.В таком положении фиксация происходит намного быстрее, так как больше удобств. Для самостоятельного ремонта вам потребуются:

Домкрат, желательно гидравлический.
Опора для кузова.
Колодки — устанавливаются под передние колеса.
Набор ключей.
Съемник к пружинам.
Проволока стальная.

Проволока может потребоваться для фиксации пружины в сжатом состоянии. Но вместо стали использовать толстую медь или алюминий.Только эти металлы намного мягче и под действием силы упругости пружины могут растягиваться.

Подготовительные работы

Перед началом работ по замене резинок на задней стойке ВАЗ-2109 или демонтажу деталей необходимо основательно подготовиться. Для этого перед началом ремонта заранее обработайте все резьбовые соединения проникающей смазкой типа WD-40. Не менее получаса должна присутствовать на металлической смазке, чтобы полностью очистить резьбу от ржавчины и грязи.

Всего две точки крепления в задней части девятки — внутри багажника по балке сверху и снизу. Чтобы снять амортизатор, снимите гайки и болты. Но перед этим необходимо максимально сжать пружину и зафиксировать ее положение с помощью стальной проволоки или каких-либо жестких зажимов. Главное — не дать пружине распрямиться в процессе ремонта.

Как снять заднюю стойку на «девятку»?

Чтобы снять заднюю стойку на ВАЗ-2109, вам необходимо выполнить несколько простых шагов:

Ослабить болты крепления колеса на той стороне, которая находится в стадии строительства.
Поднимите заднюю часть автомобиля на домкрате.
Полностью снимите колесо.
Установить опору под кузов и опустить на нее машину.
Чтобы проверить, насколько хорошо сжат пружинный съемник.
Открыть багажник, снять резиновую заглушку, закрывающую место крепления штока амортизатора.
Длинный трубчатый ключ на 17 или специальный инструмент Откручиваем гайку от штока.
Снимите нижнюю опору стойки.
Вытяните всю стойку в сборе.

Вот и все, теперь можно отремонтировать или заменить задние стойки ВАЗ-2109 своими руками.

Ремонт или замена?

Перед некоторыми автолюбителями возникает резонный вопрос — а не попробовать ли самому восстановить старый стенд, ведь стоимость нового довольно высока? Самая дешевая неизвестного происхождения и качества будет стоить не менее 1500 рублей за штуку. Если вы все же решите их отремонтировать, это будет как минимум в три раза дешевле. Но есть и некоторые подводные камни:

Если ресурс старых стоек был приличным, то в запасе может быть сильная разработка, добиться идеальной герметичности порой невозможно.
Вряд ли можно залить внутрь амортизатора столько масла, сколько необходимо для правильной работы. Если ошибетесь на пару грамм меньше — амортизатор не подойдет. Если налить больше нормы — слезоточивые железы.

А качество деталей в ремкомплектах зачастую оставляет желать лучшего. Намного лучше было бы заменить стойки в сборе. Ресурс у них будет намного выше, чем у восстановленного.

Сборка задних стоек от «девятки»

А теперь несколько слов о том, как происходит правильная замена задних стоек ВАЗ-2109.Многие автолюбители меняют только амортизатор, а подушки не придают особого значения пружинам. И на них нужно обращать внимание. По мере износа они спадают, и длина всех витков становится меньше, чем необходимо. В результате подвеска будет работать некорректно.

При сборке следует придерживаться следующих правил:

Установите на стойку сжатую пружину.
Резиновая подушка фиксирует последний виток пружины изолентой.
Осторожно, стараясь не сместить пружину относительно амортизатора, установите стойку на место.
Слегка затяните гайку на верхнем штоке амортизатора.
Установить нижнюю часть подкоса на балку. Зафиксируйте его болтом.

После сборки подтянуть все резьбовые соединения и снять съемник с пружинами. После этого можно установить колесо и взять в ремонт б / у — то же самое. Окончательную затяжку гаек желательно после ремонта производить после установки автомобиля на колеса. И через 20-30 километров проверяем затяжку всех соединений — иногда гайки после езды выкручиваются.Попробуйте использовать гайки с пластиковыми зажимами на резьбе.

Как сделать тюнинг бампера своими руками на ВАЗ 2109. Придать автомобилю неповторимый образ с помощью тюнинга бампера. Тюнинг фар и электрооборудования

Читать 6 мин.

Бампера на ВАЗ 2109 имеют довольно примитивный вид и их доработка — задача номер один для многих автовладельцев. Какими способами можно доработать девять? Ответ прост — тюнинг бамперов.

С самого начала выпуска ВАЗ 2109 сразу появились стремления владельцев к изменению ни каких отражающих внешний вид бамперов.

Эти стремления связаны с несанкционированным появлением бамперов, потому что материал, из которого был изготовлен бампер, быстро потерял свой грузовой вид и расплавился под действием солнечного света.

Изначально самым распространенным методом доработки бампера ВАЗ 2109 была его окраска в цвет кузова, но этот способ не подошел. Объясняется все довольно просто — слабое сцепление материала бампера с наносимыми составами привело к быстрому исчезновению частей покрытия под действием уходящих из-под колес гравия и песка. В связи с этим изменения бампера ВАЗ 2109 перенесены на несколько других самолетов.

Установка бамперов с ВАЗ 2114

Большой популярностью пользовалась установка бамперов на ВАЗ 2109 от других моделей, например от ВАЗ 2114. Установка бампера этой модели, конечно, заставит потрудиться, потому что не встают на место без ряда доработок. Вид «девятки» существенно изменился, хотя стоит отметить, что штатный бампер в Крепости лучше, чем позаимствованный у 2114, а плавные закругленные линии бампера выглядят немного чуждо на фоне рубленых угловатых углов.

Поднятие бамперов

Практически любому владельцу ВАЗ 2109 не особо нравятся стандартные зазоры между бамперами и кузовом. Этот эффект получил название «экономия бампера». Такую мешковину стараются удалить, что позволяет существенно изменить визуальный колорит автомобиля. Этот процесс довольно трудоемкий, так как требует полного демонтажа обоих бамперов и обрезки верхнего края, делать это нужно очень плавно, чтобы не получить в дальнейшем поломок и трещин.

Установка тюнингового бампера вместо штатного

Различных элементов и аксессуаров для тюнинга бампера ВАЗ 2109 предлагается достаточно. Как правило, тюнинг бамперов не выполняется локально, а выполняется комплексно с установкой других элементов, таких как пороги, спойлеры и молдинги. Такой вид тюнинга придает автомобилю практически уникальный внешний вид, но есть и отрицательные моменты.

Во-первых, цена, стоимость работ и материалов нередко достигает довольно приличной суммы, которую готовы выложить только истинные поклонники тюнинговых моделей.

Во-вторых — удобство эксплуатации, практически во всех случаях тюнинга с установкой покупных запчастей у нас достаточно низкие бамперы, с которыми вы особенно не попадете в условия плохих дорог и пересеченной местности. То есть не всегда пойти на рыбалку и вылезти из-за угрозы отбить бампер.

За счет этих моментов автовладельцы стараются переделать его своими руками таким образом, чтобы эти изменения отвечали всем пожеланиям и при этом были дешевле.Расскажу о некоторых способах изготовления тюнинга.

Методы тюнинга

Итак, чтобы создать свой неповторимый бампер, необходимо изначально определиться, что вы хотите — создать его с нуля или ограничиться обычным тюнингом?

В первом случае не обойтись без высокой аккуратности, опыта и большого количества свободного времени. Стыки необходимо выполнять ровно и аккуратно, ведь люфтов и перекосов быть не должно. Особое внимание стоит уделить креплению бампера к кузову.Лучше установить его на родные места креплений или предусмотреть заранее те точки, где он может крепиться.

Большинство этих мест довольно просто определяют опытные клубни «на месте». В основном к бамперу приклеиваются фланцы, которые должны подходить к кузову, в этих местах их просто закручивают болтами или шурупами. Бывают случаи, когда поверхности корпуса для крепежа находятся довольно далеко, тогда стоит изготовить дополнительные металлические кронштейны.

Второй случай наиболее распространен в силу относительной простоты.Стоит штатный бампер ВАЗ 2109 и добавлены новые дополнительные элементы. К таким элементам можно отнести появление новых отверстий, изменение формы, установку юбок и воздухозаборников, а также других элементов. Однако и в этом случае крепление бампера к кузову остается штатным, а стыки принципиально не меняются.

«Из какого материала сделать новый бампер или его доработку?» — Такой вопрос возникает у любого автовладельца, решившего самостоятельно переделать бампер своей машины.

Зачем что-то придумывать, если давно доказано, что самыми простыми материалами являются монтажная пена и поролон. Популярность этих материалов обусловлена их доступностью, ценой и простотой обработки.

Производственный процесс

Если рассматривать процесс изготовления бампера, то схема будет выглядеть так:

Создание новой формы бампера;
Подготовка получившейся поверхности к нанесению следующего слоя;
Нанесение смолы или стекловолокна на деталь в несколько слоев;
Обработаем получившуюся деталь шпаклевкой и получим точную конфигурацию;
Нанесение грунтовки и окраска.

Есть отличия в обработке модели от пенопласта и от монтажной пены. Дело в том, что дальнейшее нанесение полиэфирной смолы на пенопласт без нанесения сверху технического пластилина невозможно, в отличие от пенопласта, поскольку смола пенится на корпусе.

Опишем отдельно весь процесс Создание нового бампера из смолы, стеклопластика, пенопласта и монтажной пены мы не будем описывать, так как информации по этим вопросам достаточно. Однако расскажем немного о возможной частичной доработке Бампера ВАЗ 2109 своими руками.

Доработка штатного бампера

Для данного вида тюнинга мы рекомендуем использовать монтажную пену, она наносится в нужном вам направлении, и после замораживания формы вы получаете необходимую форму. Дополнительным преимуществом в данной ситуации является то, что для этой операции вообще необходимо иметь целый бампер. Ведь нам нужна только целостная конструкция с элементами крепления. Схема создания обновленного бампера выглядит так:

Этот вид тюнинга начинается с создания новой решетки радиатора. Он закреплен в верхней части штатного бампера. Закрываем все части, которые боимся размыть;
Просекаем наждачкой все места нанесения будущей пены для улучшения схватывания;
Излишки пены срезать ножом;
Ломаем необходимое количество смолы и режем стеклопластик мелкими кусочками;
Осуществляем нанесение пропитанного смолой стекловолокна в несколько слоев, и оставляем до полного высыхания;
Очищаем с помощью бутерброда для получения максимально гладкой поверхности;
Наносим шпатлевку со стекловолокном и снова ждем полного высыхания, после чего обрабатываем наждачной бумагой;
Наносим слой шпаклевки, но уже без стеклопластика и снова ждем и чистим;
Шлифовка, а потом можно покрасить в цвет кузова.

В результате ни одним из описанных выше способов, которые мы не использовали, мы получаем обновленный вид любимой девятки и тем самым получаем восторженные взгляды прохожих.

Дизайн экстерьера автомобиля ВАЗ 2109 различается у многих автовладельцев, чтобы сделать эту модель по-настоящему уникальной и интересной. Существует довольно много разных способов изменить внешний вид автомобиля, среди которых одни позволяют существенно преобразить дизайн, другие помогают дополнить стиль. Тюнинг бампера ВАЗ 2109 выбран с учетом того, что этот элемент автомобиля во многом меняет внешний вид.

С момента появления машины в продаже у владельцев появилось желание ее поменять. Аналогичное желание проявилось в изменении типа бампера, а также типа материала, из которого он изготовлен. Изначально его просто перекрасили в другой цвет, но полученный результат определил невысокую популярность этого метода. При этом ошибки привели к тому, что лакокрасочное покрытие быстро исчезло со значительным эффектом при движении: гравий, грязь, низкие и высокие температуры.

Покупка готовой версии тюнинга

Спрос на комплекты для тюнинга автомобилей определил появление достаточно большого количества фирм, специализирующихся на их выпуске. Именно поэтому владельцы автомобиля могут приобрести уже готовые самые разные.

К особенностям такого предложения можно отнести:

Создавать дизайн будущего бампера не нужно, выбор осуществляется по представленным фото.
Качество готового бампера хорошее, покраска ведется с учетом установленных требований.
Крепление будет проходить как штатный бампер.
При изготовлении используются современные материалы.

Такое предложение довольно привлекательно, но требует значительных вложений. Также есть вероятность, что такой бампер приобретет другой владелец аналогичной машины в городе. Фары на тюнинг ВАЗ 2106 тоже можно использовать у таких продавцов.

Бампер от ВАЗ 2114

Популярным способом изменения экстерьера рассматриваемого автомобиля можно назвать использование бампера другой модели. Например, на рассматриваемую машину довольно часто устанавливается бампер от ВАЗ 2114. Но одновременно:

1. Внешний дизайн будет некорректным.
2. Чтобы бампер надежно держался, придется его доработать.

Однако вы можете найти б / у бампер от другого автомобиля за небольшую цену, и внесенные изменения будут существенными.

Стоит ли поднимать бампер?

Многие владельцы отмечают, что стандартный зазор между кузовом и бампером существенно испортит внешний вид автомобиля.Такой эффект называется экономией бампера. Если устранить этот эффект, можно значительно улучшить внешний вид. Процесс подъема бампера трудоемкий, так как требует выполнения их полного демонтажа, обрезки верхней части. Сменить верх топа с образованием ровного среза довольно сложно. Для этого понадобится специальный инструмент.

Прикладные методы настройки

Если есть желание сделать творение, которое позволит существенно изменить внешний вид автомобиля, то для начала нужно определиться: будет создан старый или новый. При создании нового бампера отметим:

Необходимо с высокой точностью выполнять работы, для которых необходимо иметь специальные измерительные приборы.
Для выполнения работы требуется много свободного времени.
Без опыта создания деталей для автомобиля рассчитывать на качественный результат не стоит.

Создавая бампер, следует обращать особое внимание на прочность соединительных элементов. При проектировании учитывается расположение штатных элементов крепления на корпусе.В основном в качестве крепежа используются фланцы, которые примыкают к корпусу. Местами фланцы вкручиваются на болты или саморезы. Может возникнуть ситуация, когда придется создавать дополнительные элементы крепления, что существенно усложняет задачу.

Коробка: Важно: Самым распространенным вариантом является выполнение финального бампера. Это связано с тем, что модернизировать готовый бампер намного проще, чем создавать новый.

Работы по добавлению новых элементов:

Отверстия. Создание отверстий позволяет существенно изменить конструкцию бампера. Примером можно назвать овальные отверстия в нижней части конструкции, которые напоминают места для установки противотуманных фонарей в иномарках.
Изменить форму. Изменить форму довольно сложно, но, выполнив такую работу, можно преобразить бампер до неузнаваемости. Изменение формы осуществляется нагреванием пластика, а также наращиванием с использованием определенных материалов.
Установка юбок различной формы.Спустя годы это обвесы, на долгие годы предварительно преобразившие машину. При их использовании посадка автомобиля визуально становится ниже. Низкая посадка характерна для спорткаров.
Установка воздухозаборников. Этот элемент бампера характерен для спорткаров. Создать себе воздухозаборник довольно сложно, так как в нем следует вырезать ниши, установить специальную сетку и многое другое.
Увеличение длины. Повысить агрессивность внешнего вида станка можно за счет увеличения длины, для чего также используются специальные материалы.

Даже при серьезном изменении стандартного варианта исполнения его база остается неизменной. Этот момент определяет, что крепление проходит через заводские механизмы. Важным вопросом можно назвать какой материал использовать при тюнинге. Учитывая огромный объем тюнинговых работ по тюнингу, можно сказать, что строительная пена и поролон — самые популярные материалы. Они дешевы, просты в обращении.

Изменить форму и размеры пенопласта можно при использовании обычных инструментов.Строительная пена быстро застывает, также представляет собой легкоподвижное вещество. В этом случае конструкция не набирает веса, что определяет небольшую нагрузку на крепление.

Видео Тюнинг Бампер передний ВАЗ 2109

Аэрография и тюнинг станков набирают все большую популярность, молодежь все чаще модернизирует своих разгоняемых лошадей. В России чаще всего тюнингуют хоть и не новую, но доступную машину ВАЗ 2109. Эта статья подробно расскажет о модернизации советской машины.

Убрать недостаток крутящего момента в самом востребованном, более низком диапазоне скоростей, снизить динамику при разряде газа, поднять мощность покупаемой мощности, ограничить расход топлива девятками впрыска поможет чип-тюнинг.

Появился термин от английских слов «chip» — микросхема, и «tuning» — регулировка, что для специалистов означает лишь дополнительную настройку электронного блока управления в ДВС. В целом алгоритм работы не меняется, но в системе управления двигателем есть ряд калибровок, где немного корректируется угол опережения зажигания, немного корректируется наполнение цилиндровой смесью.После чип-тюнинга хозяин получает резвую, развивающую максимальный крутящий момент за более короткий промежуток времени автомобиля. При этом падают энергозатраты на достижение равной скорости, что побуждает желанных любителей активной езды к динамике на Низахе.

Калибровочный ЭБУ ВАЗ 2109 можно достаточно гибко программировать: от экономичных до спортивных настроек. Окончательный выбор всегда определяет водитель, ведь самая важная составляющая в работе машины — частота посещения заправки, будет зависеть только от манеры ее поведения на дороге.

Aza механический тюнинг

Девять двигателей Staten часто подвергаются существенной модернизации. Сюда входит установка:

№

, обеспечивающий более сильное сжатие горючей смеси в цилиндрах коленчатого вала;
спортивные (humpbalan) распредвалы;
фильтры воздушные «нулевого» сопротивления;
полировка изнутри впускного коллектора, либо отдельно для каждого цилиндра «Паук»;
дроссельная насадка увеличенного сечения;
планегаститов взамен катализатора.

Дополнительно меняют колодки клапанов по форме, поршневую группу сток на кованые, собирают вспомогательные системы охлаждения. Но все это хорошо для спортивных рекордов при равнодушном отношении к ресурсу двигателя, а не в повседневной жизни. Любое вмешательство в работу узлов КВС чревато резким сокращением его срока службы. Фильтрующая способность «зулевика» также близка к нулю, езда без катализатора пагубно сказывается на окружающей среде и приводит к гофре корня, большая дроссельная заслонка увеличивает расход топлива, хотя один положительный момент в механическом тюнинге есть.При установке шлифованного впускного тракта за счет лучшего прохождения топливовоздушной смеси мощность двигателя возрастет. Правда, еще больший прирост способна дать своевременная замена свечей, масла, фильтров и качественного бензина.

Тюнинг карбюраторная девятка

Если на «классику» поставить более прогрессивный карбюратор от ВАЗ 2109, то альтернативы здесь нет. Все проще. Кроме шлифовки впускного коллектора, с системой приколов можно только поэкспериментировать, путем множественного выбора добившись на фоне приемлемого расхода топлива достойных тяговых свойств.

На некоторых моделях автомобилей до тюнинга двигателя модернизация системы отопления не ведется. Девятка продумана, прочна, оптимальна по калорийности подводимого тепла, явных изъянов вентиляции салона нет, поэтому никакие манипуляции здесь не актуальны.

Тюнинг шасси ВАЗ 2109

Кроме покупки легкосплавных дисков, регулировка ходовой части ВАЗ 2109 возможна по двум направлениям: тюнинг подвески и тормозной системы.В свою очередь ходовая модернизация состоит из разрозненных элементов:

замена стоек, заглушек амортизатора и гильз рычагов. Пожалуй, самый простой способ улучшить эксплуатационные характеристики автомобиля. Установка газомасляных амортизаторов известной марки взамен основных опор фирмы SS-20 взамен подверженных задвижкам и разрушению штатных полиуретановых втулок способна продлить срок эксплуатации подвеска и повышение управляемости с комфортом вождения;
введение дополнительных частей жесткости.Шарнирно-сочленение опор амортизаторов за счет растяжения снижает деформацию кручения кузова, что позволяет производить восстановление на более высоких скоростях. Исчезают по очереди, общий коллеж машины увеличится, устойчивость на траектории повысится. Девятка будет не так восприимчива к вибрациям, а это существенно повлияет на усталость металла;
улучшить подвеску за счет обрезных рессор. Глупо и бессмысленно — чистая дань моде псевдо-выравнивания, но применяется широко.Многие считают: за счет уменьшения просвета дороги снизится коэффициент аэродинамического сопротивления, что придаст автомобилю дополнительную динамику. Естественно, вывод не лишен оснований, но скорость, с которой этот закон физики ВАЗ 2109 начинает действовать, напрямую не будет. Но это уменьшит ход поршня стоек, что приведет к переносу профиля дорожных сколов на кузов.

Совершенствование тормозной системы девятого семейства также имеет ряд разновидностей, основные среди которых замена задних барабанных тормозов на дисковые и установка пары дисковых большего диаметра.Оба способа нужны нам только при входе в двигатель с КПП, когда штатное оборудование плохо исчерпано. Тюнинг эффективен, но при соблюдении ключевого правила: при смене концевых узлов необходимо менять главный тормозной цилиндр. Гидравлическая мощность дискового тормоза над барабаном, увеличение размеров суппортов также требует дополнительного объема циркулирующей жидкости, а пренебрежение этой аксиомой только ухудшит их работу даже по отношению к ложи.

Внешний тюнинг 2109.

Иногда мимо проходит что-то настолько красное, что было не хуже новогодней елки, невольно напоминающее трупы из книг о древней Руси. Но при правильном подходе к кузовам это наиболее значимый аспект восприятия автомобиля.

Он состоит из нескольких взаимосвязанных компонентов, для которых важно учитывать затраты:

Фары ВАЗ 2109.

Тюнинг световых приборов Девять содержит три позиции: задние фонари, указатели поворота и фары головного света.Первые два элемента выведены заменой штатного оборудования на продукцию специализированных производителей, но если установка вместо обычных сигнализаторов прозрачных с оранжевым галогенов безвредна, то некоторые «продвинутые» задние фонари странных цветовых сочетаний способны ввести в заблуждение другие участники движения.

Фара ВАЗ 2109 отличная, надо только лампы своевременно менять, желательно качественные импортные. Однако есть альтернатива обычной схеме:

Установка блок-фар от тюнингового ателье .Лидирующее место на отечественном рынке занимает продукция компании PRO-Sport. Они привлекательны внешне, придают автомобилю черты агрессии, имеют красивые светящиеся дуги вокруг отражателей ламп. Но вот основная задача — освещение проезжей части в темное время суток выполнять гораздо хуже, спасибо, о чем прямо заявляют тесты многих автомобильных изданий;
Реснички и тонировка фар . Результатом вложения станет менее освещенная территория и ослабленный световой поток;
Ксенон. Чужой, ни в коем случае не нововведение, не предусмотренное для внутреннего транспорта, за исключением проблем с ГИБДД, вполне резонно вызвать негативную реакцию встречных водителей. Как бы низко ни занижалась фокусировка ксеноновой оптики, часто ночью никто не переключается с дальнего света.

Бампер декоративный на ВАЗ 2109

На заре выпуска ВАЗ 2109 существовала мода красить бамперы в цвет кузова, но это не подходило. Причина — слабое покрытие покрытия материалом, а результат — облученная, иссеченная дорога удивляет деталь. Сейчас тюнинг развивается еще в нескольких плоскостях.

Установка бамперов от ВАЗ 2114

После примерки застежек пластиковые фартуки смотрятся неплохо, но крепость намного уступает черным с распашным стеклопластиком. Да и на фоне рубленых углов девятки закругленный бампер при детальном осмотре накладывает ощущение чужеродности.

Повышение

Применяется для устранения эффекта провисания из-за зазоров между бампером и кузовом.Колонки машины меняются кардинально, но сама процедура хлопотная, связанная с разборкой и обрезкой верхнего края обоих бамперов.

Замена штатного бампера тюнинг

На сегодняшний день таких элементов выпускается довольно много. Как правило, установка проводится комплексно с порогами, дает автомобилю отличные очертания, но имеет обе отрицательные стороны. Во-первых, цена. Для не слишком необходимого пластика четверть стоимости средней десятилетней девятки способна только истинному фанату тюнинга. Во-вторых — удобство использования. На такой машине нельзя поехать на дачу или порыбачить. К тому же и в городе Нижняя «Люба» долго не протянет; Дорога — это не гоночный трек.

Отдельной линией в передней части переднего бампера идет прорезка отверстий под круглые противотуманные фары. Не секрет, что штатные места ПТФ спроектированы под советский кондей «Кирпичи», и любая подвеска смотрится крайне неудачно. Сделать это можно, нужно, правда только с соблюдением норм по установке противотуманок на автомобили.

Решетка радиатора

Когда выпускалась девятка с коротким крылом и передней пластиковой рамкой, ездовой элегантностью считалось крепление к решетке хромированной накладки радиатора от ВАЗ 2107. Сейчас такой «тюнинг» встречается исключительно на старых фотографиях, т.к. нет ничего лучше эталона. Единственное, что на конвейере ВАЗ 2109 было укомплектовано решетками под общий цвет кузова, а взамен можно поставить блестку из магазина.

На рынке присутствует еще один вид профильного изделия — пластиковое «окно» с закрепленной изнутри металлической сеткой. Да, для некоторых автомобилей это шедевр, но семейство Самара-1 с крохотным отверстием воздухозаборника криво регулируемой особенностью не впечатлило.

Передняя панель и внутренний щит ВАЗ 2109

На сегодняшний день существует три варианта заводских передних панелей ВАЗ 2109: низкий, высокий и евро. Ни один из них непригоден для какой-либо разумной настройки, допустимо только установить туда с другой электроникой вроде фронтальных колонок и бортового компьютера «Мультитроникс» вместо унылого «состояния».В невысокой панели места под БК не предусмотрено, однако именно под ним находится самый радикальный элемент отделки — верхняя крышка сплошного профиля. Полностью преображен интерьер салона. Черный, монолитный, мягкий пластик, со встроенными кварцевыми часами, изделие сразу повышает степень внутреннего комфорта. Установка проста, после того, как ничего не угрожает, напротив пассажирского кресла появляется дополнительный замыкающий дублер. Единственный недостаток — перед установкой установить облицовку панели приборов, так как она имеет одинарный дугообразный отлив. При этом основной недостаток панели устраняется низкой панелью: плоскость над торпедо показывает, что бликов на стекле больше не дает, а в дальней дороге не нужно закрывать источник ослепления тканью. .

Приборные панели также делятся на стрелковые и электронные, для экспортных версий ВАЗ 2109. Последние встречаются крайне редко, потому что тюнинг завязан вокруг основного. Способ третий — замена желтых фонарей на диодные, установка декоративных накладок на сток и установка модернизированного пульта.Каждый элементарен, выделяя только финансовые затраты, однако в первых двух случаях панель приборов нужно разобрать.

Ствол девять

Стоимость скорее номинальная, что дает право возразить: «Он есть». Они входят в него или чемодан, или пара дорожных сумок, или три ведра. При установке газового оборудования с цилиндрическим баллоном он вообще пропадает, хотя это полезное место для тюнинга. Главный и, пожалуй, единственный способ преобразить багажное отделение — это установка сабвуфера и усилителя акустической системы. Процесс выглядит так:

из ДСП или фанеры собирается в бокс под динамик;
разводка уложена, саб приставлен;
внутренняя полость багажника обшита тросом — пуховая ткань серого цвета по типу дворца;
усилитель установлен сверху.

Композиция выглядит, особенно если сделать подсветку шикарно. Автомобиль «звучит», и проблема только одна: приходится жертвовать запаской из-за невозможности доступа к выемке на днище купе.

Тюнинг салона ВАЗ 2109

Индивидуализация салона любого автомобиля идет по трем направлениям: замена штатных деталей на модернизированные, установка дополнительных элементов и покрытие салона различными видами материалов. Особенно это актуально для внутреннего транспорта. Серёса, усреднение — неизменный атрибут девятки, и если машина выпущена в люксе, с мягкими дверными панелями и велюровой обивкой, качество исполнения оставляет намного лучше. Следовательно, они неравнодушные к типу своей машины вынуждены моделировать внутреннее пространство под себя.

Основа тюнингового салона

Доминирующее положение в салоне занимает сиденье. Именно от их внешнего вида зависит восприятие целостности дизайна и органичности цветовой гаммы. Подбор материала для пошива Стулья — это основа для регулировки остальных элементов, поэтому на главном экономить не стоит.

Способов улучшения как визуальных, так и функциональных параметров сидений ВАЗ 2109 несколько.Это покупка чехлов, протечка кожи или установка готовых стульев.

Автомобильные чехлы — самый простой способ придать салону требуемые очертания. Вы можете заказать набор, даже проще приобрести, но при этом необходимо помнить ряд моментов:

застежки корпусов крышек большинства массовых производителей далеки от совершенства. Ни сквозной шнур, ни липкая лента, ни зажимы для крючков для шнура, тем более тяготы не способны надежно зафиксировать подушку на сиденье.Через короткое время ткань лопнет, появятся морщинки. Избежать такой неприятности поможет пришивка края обивки стульев. Аналогичная ситуация и с задним диваном. Дно лучше снимать и решать, как расправить после каждой поездки;
спинки передних чехлов одеваются отдельно, в натяжении, но внутри салона они постепенно закручиваются. Проблема также устраняется пришиванием к концам стульев. Спинка заднего дивана оборудована рычагом складывания, на спинке отверстие-ручка, а значит, нужен чехол с прорезями.Кроме того, желательно открутить декоративную защиту, прикрепив край материала к ребрам жесткости. Задняя конструкция собирается без труда;
Главное при заказе — выбор ателье. Геометрия сиденья девятка давно и хорошо изучена, это только в соотношении цена-качество. Откровенного ширпотреба брать не стоит, но и разбрасывать от 10 до 12 тысяч рублей на топ-комплекты вряд ли разумно. Золотая середина — сочетание материалов, и лучшим будет экодом, то есть самый современный, обладающий всеми характеристиками оригинального заменителя.Причины отказа от традиционных покрытий найти несложно: в кожаном кресле зимой холодно, летом жарко; Флок, гобелены и другие ткани быстро пылятся, моются, плохо чистятся; Влага синтетика не впитывает, но образует статическое электричество; Обработка материальных покровов от загрязнения может стать аллергеном;
не забиваются формовочными вставками из поролона. Несмотря на видимое улучшение боковой поддержки кресел, парниковый эффект мягких поверхностей вреден для тех, кто находится в салоне длительное время;

Еще один способ тюнинга сидений ВАЗ 2109 — это полный чертеж.Кресло разбирается, обивка снимается, разламывается, после чего с деталей снимаются выкройки. Однако довольно трудоемкое занятие, сшить из качественных комплектующих и точная копия впечатляет поверх рамы. Попутно стоит заменить на прочное аналоговое питание; Не менее правильным будет установка нагревательного элемента под новое покрытие. К недостаткам процедуры можно отнести поиск швейной машинки с широкой строчкой, ведь обычный бытовой грубый «кожаный» шов не даст.

Покупка спортивных кресел специализированной компании — лучшее решение в области переоборудования салона. Стильные, оснащенные пятиточечными ремнями безопасности «ковши» преобразуют внутренний мир девятки до неузнаваемости, а цена вполне адекватна результату. Все идеально, суровый один нюанс: долгая поездка на таких сиденьях удовольствия не доставит. По сути, это скамейка, соответственно придется выбирать между брутальностью и комфортом.

Декор дверной панели

Излюбленным полем оформления кабины служит дверная обшивка.В ВАЗ 2109 они простые или включенные тканевые секции. Тюнинг второй примитив: после демонтажа основание стягивается материалом в тон стульев, и элемент устанавливается на место. Декор панелей «Стандарт» основан на самостоятельном изготовлении подобных вставок. Необходимо удалить из всех пазов узор, вырезать по ним подиумы из ДВП, сохранив кожу на слое синтепа. Получается обдув с одной стороны площадки, стыкуемой с профилем строительным клеем.Загвоздка — выемки под ручку и заслонку стеклоподъемника, в координатах которых лучше не ошибиться.

Некоторые волшебники путешествовали, чтобы полностью закрыть дверную панель, но вместе с такой настройкой центральной панели и потолочных панелей операция лишается смысла. Объективные факторы здесь: очень сложная форма, большая площадь поверхности, перепады температур, частые механические воздействия. Субъективно — колоссальная сложность укладки с использованием отопительных приборов, и как бы правильно не производились работы, рано или поздно покрытие начнет отставать.

Задняя полка на 2109

В стоке плоскость складывания предназначена для выделения багажного отделения, хотя многие резаные там акустики. Экспериментировать со стандартной конструкцией из-за немого — глупо, поэтому лучше сделать аналог из фанеры. Как и в случае с тюнинговыми дверцами, печка с минами под колонной волочится кожей (дерматином) по синтетической доске, с той лишь разницей, что облицовка должна быть более толстой. Изделие будет выглядеть солидно, массивно, а музыка будет звучать чище.Дополнительное преимущество может быть закреплено под знаком аварийной остановки, огнетушителя и аптечки.

Последние штрихи тюнинга

Завершение реконструкции салона последнего невозможно без небольшого тюнинга, однако существенно влияющего на общую гармонию элементов:

Варианты передач салона ВАЗ 2109 не читать. У каждого есть свои преимущества, ограниченные исключительно фантазией или хозяином. Однако всегда присутствует определяющий критерий: цвет.Неграмотно подобранная кричащая палитра алаупистов — признак убогого. Напротив, стандарт в умеренности, комбинациях, переходах. Девять, насколько лучше органичнее, соответствует черному с красным, хотя неправильно идеализирует чью-то зависимость. Каждый умеет разобраться сам, лишь бы в результате не получилось постыдное слово «колхоз».

Официальное название автомобиля ВАЗ 2109 — «Лада Спутник». Известный каждому представителю старшего подъезда в нашей стране ВАЗ2109 — это автомобиль, который подвергается обработке, переделке, тюнингу и прочим способам модернизации.

Во-первых, тюнинг данного автомобиля начинается с переделки тормозов, а двигатель заканчивается. Несомненно, главная задача улучшения внешнего и внутреннего состояния ВАЗ 2109 — улучшить и доказать людям, что такие автомобили еще на что-то способны.

Автомобильные смазки берут на модернизацию автомобилей ВАЗ в связи с тем, что они легкие и достаточно дешевые.

Подготовка процесса

Для проведения прошивки салона потребуется парогенератор.Ведь с помощью своего материала прошивку протянуть будет проще.

Для ремонта датчика наличия топлива в автомобиле потребуется:

Ключ десять.
Голова на семерку.
Тестер.
И новый термистор.

Салон улучшенный ВАЗ 2109

На этом видео показана трансформация ВАЗ 2109. Приятного просмотра!

Стандартная проводка салона ВАЗ 2109 очень продолжительная и можно быстро протереть, поэтому стоит тюнинг салона при покупке автомобиля.На первом этапе настройки салона необходимо сохранить весь старый материал, в том числе на потолке, чтобы затем покрыть новый.

В наклейке из нового материала на потолок нужно дважды нанести на нее клей с интервалом времени пять минут, а затем приклеить обивку к потолку. Также нужно будет дождаться высыхания клея и завершить работу, прорезав все дырочки.

Также в салоне установлены дополнительные светодиодные лампы с целью улучшения освещения салона автомобиля. Еще автолюбители часто подтягивают колеса обшивкой для улучшения дизайна автомобиля.

Совершенствование автомобильного двигателя

На тюнинг автомобиля двигатель обходится довольно серьезно, ведь недаром двигатель является сердцем автомобиля. Часто автолюбители дорабатывают в двигателях ГБЦ, меняют поршни, устанавливают турбину. Именно эти доработки придают двигателю уверенность в работе.

При проведении данного вида модернизации необходимо полностью разобрать двигатель.

Усовершенствовать карбюратор своими руками

Зачем нужно делать тюнинг карбюратора?

Этот вид тюнинга проводится для того, чтобы придать автомобилю дополнительную мощность. Основным методом настройки карбюратора считается замена одного на два, то есть вместо установки двух карбюраторов.

Также можно отполировать впускной коллектор карбюратора.

Трансформация шасси автомобиля ВАЗ 2109

В данном виде тюнинга возможно выполнение двух критериев: либо улучшение подвески, либо внешний вид тормозной части.

Тюнинг подвески можно произвести за счет трех способов:

Заменить ряд старых автозапчастей на новые. Установить газомасляный амортизатор какой-то известной марки.
Установка новых деталей, которые сделают жесткость вашему автомобилю.
Обрезать пружину и снять подвеску.

Благодаря этой работе ваш автомобиль будет устойчивее и собраннее, особенно на крутых поворотах.

Пример Тюнинг подвески ВАЗ 2109

Как и во всем семействе ВАЗ, задние тормоза барабанные и поэтому большинство людей, владеющих данным типом автомобилей, в первую очередь меняют задние барабанные тормоза на дисковые.

Тюнинг фар и электрооборудования

Фары, которые уже есть в машине, совершенно не украшают ее, а даже наоборот, делают ее дизайн намного мрачнее.

Таким образом, замену штатных фар производят трех видов:

Блок-фары . Фары, добавляющие автомобилю человеческих черт. Снаружи они выглядят довольно привлекательно.
Тонировка флисом .В случае установки такого типа фар освещение на дороге изменится достаточно сильно и изменится в худшую сторону;
Ксеноновые фары . Негативно влияют на прохожих людей. Также для них есть штраф в ГИБДД.

Пластик на задних коллекторах довольно мутный и некрасивый. Также в случае тумана они слегка подсвечиваются, и это может быть сделано для аварии. Можно, конечно, купить новый пластик и заменить старый, но выгоднее отполировать своими руками старый, стандартный пластик с завода.

А в случае полировки задних фар они приобретут новый красивый вид, а главное — отличный. А в случае тумана вы заметите, что сзади вас едут машины, и тем самым избежите аварий и сбережете нервы.

Настроенный, новый бампер просто выглядит маловероятным с этой машиной, намного лучше, чем стандартный, который придумали на заводе. Но цена на такой вид бампера соответствующая. На рынке существует форма такого профиля как «пластиковое окно», с наличием внутри пластиковой сетки.

Установка своими руками обойдется вам слишком дорого. Есть три типа заводской техники. Но у каждого из них просто омерзительный вид. Рекомендуем к просмотру это видео, из которого вы узнаете, как провести тюнинг двигателя ВАЗ 2107.

Поэтому каждый уважающий себя автомобилист поменяет его на другого, более красивого. Для ВАЗ 2109 существует два типа приборных панелей, это стрелковая и электронная. Как и многие другие детали этого автомобиля, заводские были сделаны либо некрасивыми, либо некачественными.То же можно сказать и об окнах.

Зимой на морозе опустить стекло просто нереально, так как резинка, которая уплотняется, просто прибивает и не дает опустить стекло. Для того, чтобы заменить старый стеклоподъемник, вам потребуются новые электрические стеклоподъемники, ваши руки и инструменты.

Тюнинг Кузов ВАЗ 2109

Тюнинг этого типа довольно прост, не смотря ни на что.

Самым стандартным усовершенствованием в этом автомобиле является установка на автомобиль аэродинамических подвесок. Это довольно простое и недорогое улучшение.

У многих владельцев ВАЗ довольно часто возникает идея перекрасить кузов в другой цвет, но необходимо помнить, что такой вид тюнинга обязательно должен быть зарегистрирован. Но покраски кузова сейчас мало.

Также для того, чтобы подчеркнуть красоту вашего автомобиля, используется неоновая подвеска. Багажник девятки очень уж маленький. Самым оптимальным решением для тюнинга багажника является установка сабвуфера.

.Как все сделать правильно, расскажет наш, несомненно, полезный и очень интересный сайт!
Указаны цены на китайские внедорожники и кроссоверы.

Весь этот процесс состоит из четырех этапов:

Бокс подобран под динамику из фанеры;
Электромонтаж проведен и сами сабвуфер подключены;
Внутри багажник отделан специальной качественной прочной тканью;
Усилитель установлен на верхней части багажника.

Все надо прекрасно понимать, что если тюнинг машины снаружи, а внутри все гнилое, то толку не будет. Любой тюнинг стоит начинать от сердца автомобиля, а именно от мотора.

После покупки ВАЗ 2109 необходимо решить проблему с задними фарами, так как пластик на них довольно мутный, и в случае тумана вашу машину будет сложно заметить. В автомобиле ВАЗ 2109 распространена поломка датчика количества топлива.

При его поломке лампочка будет гореть и мигать практически всегда и не зависит от того, есть ли в баке бензин или его нет.

При поломке не спешите идти в магазин за новым, поломку можно справиться своими руками.

Хоть ВАЗ 2109 и является устаревшей моделью, на наших дорогах еще много таких машин. Каждый хозяин хочет сделать свою машину необычной и неповторимой. Девятку часто подвергают тюнингу, так как это надежный, простой и красивый автомобиль.Можно обратиться в автосервис и специалисты выполнят тюнинг, но большинство автолюбителей все делают своими руками.

Тюнинг ВАЗ 2109 своими руками

ВАЗ 2109 отличается надежностью, выносливостью, но внешний вид и некоторые технические характеристики уже устарели. Чтобы исправить эти недостатки, достаточно провести тюнинг автомобиля. Если тюнинг автомобиля своими руками, то можно действовать по таким направлениям:

: Двигатель, подвеска, тормозная система, коробка передач;
Внешний вид: Кузов, Оптика;
салон.

Фотогалерея: Tunned Nine

Сделайте кабриолет из ВАЗ 2109, но это очень дорого и сложно, полная или частичная тонировка панели фары устанавливается от более современной модели или от иномарки. Самый простой и доступный вид тюнинга — тонировка окон, установка современных пластиковых бамперов. Автомобиль полностью перекрашен в более яркий и красивый цвет. From Tuning Options — Aerography Spoiler Защищает заднее стекло от грязи, укорачивая пружины, чтобы сделать меньший просвет двери, чтобы они открывались вверх, а не в стороны

Двигатель

Чтобы машина уверенно чувствовала себя на дороге, а также не бесила на старте другую машину, необходимо доработать ее двигатель.Перед этим необходимо модернизировать тормозную систему и коробку передач, только в этом случае вы сможете ездить не только быстро, но и безопасно.

Выполняя тюнинг двигателя ВАЗ 2109, можно увеличить его объем до 1,7 л. Больше увеличивать не нужно, так как мотор начнет перегреваться и быстро выйдет из строя.

Доработка двигателя заключается в установке следующих деталей:

коленчатый вал облегченный;
поршни кованые, покрытые дисульфидом молибдена;
шатуны облегченные;
Пальцы поршневые с конической фаской.

Дополнительно возможна замена головки блока цилиндров на головку от Лада Калина. Имеющиеся опоры мотора заменены на усиленные и выполнены распредвалом. В результате таких доработок автомобиль становится более поворотным и мощным. Он способен разогнаться до 180 км / ч, а мощность составляет 98 л. от. Если модель карбюраторная, то в первой и второй камерах устанавливаются жиклеры с большей пропускной способностью. В инжекторных моделях для управления мотором контроллер проходит испытания 7 января.2.

Видео: Доработка блока цилиндров

Шасси

Подвеска позволяет смягчить неровности возникающие при движении. От его работы зависит не только комфорт передвижения, но и безопасность. Автомобиль должен уверенно чувствовать себя на дороге, а также терпеть бедра и неровности. Подвеска помогает наносить удары, благодаря чему увеличивается срок службы кузова автомобиля. Тюнинг подвески ВАЗ 2109 позволяет улучшить ее характеристики, поэтому актуален и востребован.

Улучшить ходовую часть следующим образом:

заменить амортизаторы на газовые и масляные. Амортизаторы и пружины рекомендуется покупать в комплекте. Для стандартных рессор подойдут спортивные амортизаторы MONROE и PLAZA. Для агрессивной езды по трассе используются амортизаторы Koni Sport или Bilstein Sport. Для улучшения управляемости авто достаточно поставить Monroe Gaz-Matic или PLAZA;
установить стабилизатор поперечной устойчивости от ВАЗ 2110. Это снизит крены на поворотах и машина будет плавно двигаться при раскачивании колеса на скорости.Есть возможность проходить повороты на большей скорости. Стабилизатор поперечной устойчивости от ВАЗ 2110 хоть и толщиной всего на 2 мм, чем от ВАЗ 2109, но на устойчивость автомобиля он влияет существенно;
создают отрицательный развал за счет увеличения угла продольного наклона для улучшения управляемости;
Укорачиваем пружины, чтобы облизать машину. Такое решение позволяет замедлить клиренс автомобиля. Приседание передних рессор рекомендуется не более 1.75 витков, а вот зад — 1 виток. Если укоротить больше, нужно ограничить ход подвески, то есть использовать подвязку. Необходимо, чтобы пружина не выскакивала из места посадки, а выполнялась при помощи стальных тросов;
установить полиуретановые втулки рычагов. Такие детали более надежны и долговечны, поэтому заменять их нужно реже;
установить дополнительные элементы жесткости, соединив верхние опоры амортизаторов.Повышает жесткость кузова, и автомобиль лучше ведет себя при прохождении поворотов.

Доработка тормозной системы автомобиля заключается в следующем:

замена задних барабанов на дисковые тормоза;
установка пары большего среза-суппорта;
замена главного тормозного цилиндра. Сделать это нужно с обязательным выполнением двух предыдущих вариантов, так как штатный цилиндр не справится с поставленной задачей.

Экстерьер Авто.

Вариантов тюнинга кузова много, но здесь нужно почувствовать меру, чтобы не превратить машину в новогоднюю елку или деградировавшего монстра. При правильном подходе можно сделать тело красивым и неповторимым.

Варианты тюнинга Ваз 2109:

Верхний спойлер позволяет защитить заднее стекло от грязи и выполняет декоративную функцию. Его можно увидеть на самой обыкновенной девятке, но практичность такой настройки невысока, да и внешний вид «на любителя»;
кованые или легкосплавные диски не только изменяют внешний вид автомобиля, но и за счет небольшого веса снижают нагрузку на ступицу;
Боковые зеркала заднего вида в цвет кузова авто смотрятся стильно и красиво.Для увеличения обзорности рекомендуется устанавливать зеркала большего размера и с асферическими вставками;
дверные ручки единого типа. Пользоваться такими ручками удобнее и привлекать внешний вид по сравнению с обычными дверными ручками ВАЗ 2109;
Накладки декоративные на арки и пороги. Это не только вариант украсить автомобиль, но и способ скрыть появившуюся ржавчину, так как пороги и колесные арки быстрее повреждаются;
Воздушные змеи аэродинамические.С их помощью владельцы стараются улучшить аэродинамические показатели автомобиля. Специалисты подтверждают, что эффективность такого тюнинга невелика, так как эти элементы начинают работать только на очень высоких оборотах, но как украшение — отличный вариант;
дефлектор на капоте, его еще называют мухобойкой. Он позволяет перенаправить поток встречного воздуха и защитить переднюю часть вытяжки от попадания гравия и песка. Лобовое стекло защищено от мелких камушков и насекомых, так как они уносятся воздушным потоком;
Антенны, воздухозаборники и их имитаторы, прорези на капоте.Эти элементы не несут практического назначения и действуют только как декоративные;
разных наклеек.

Salon

The Nine Salon разрабатывался еще в прошлом веке, поэтому сегодня его нельзя назвать образцом. Чтобы сделать его более современным, существует множество вариантов тюнинга. Не забывайте, что некрасиво, когда внешний тюнинг автомобиля сделан очень качественно, а открыв его двери, видишь изнаночный салон. Своими руками можно выполнить следующие изменения салона:

дополнительная шумоизоляция помогает сделать автомобили более комфортными.Для защиты салона от внешнего шума выполнен дополнительный областик перегородки, отделяющий двигатель от салона, днища, дверей, моторного отсека. Для этого используется специальный шумоизоляционный материал, толщина которого составляет 1,5-2 мм. Сделайте его из бутилкаучукового композитного герметика. Материал имеет клеевой слой, которым крепится к кузову автомобиля;
Установка новой панели приборов или установка на старую специальной накладки. Существуют накладки, предназначенные как для высокой, так и для нижней панели ВАЗ 2109.Они устанавливаются поверх стандартной панели и улучшают ее внешний вид. Можно полностью заменить приборную панель, для этого использовать панели от более новых моделей ВАЗ или иномарок;
замена обшивки и карт дверей;
установка сидений от иномарок или подъем имеющихся сидений;
планка рулевая, ручка рычага КПП;
накладки на педали, козырек солнцезащитный, подлокотник;
освещение салона.

Видео: Тюнинг салона

Система освещения

Заводская система освещения ВАЗ 2109 неплохая, но имеет не очень привлекательный внешний вид.Проблема предлагала заменить фары на их некачественные, поэтому нужно внимательно делать выбор. Купив и установив некачественные, но красивые фары, вы значительно ухудшите освещение, а это негативно скажется на безопасности передвижения. Систему освещения можно модифицировать следующим образом:

В задних фарах часто протекает пластик, что ухудшает его внешний вид и качество освещения. Чтобы устранить проблему, можно купить новый пластик, но этого бывает достаточно, чтобы отполировать тот, что есть.Это улучшит тип фонарей и яркость освещения, отчего ночью и в тумане автомобиль станет более заметным.

Видео: тюнинг задней фары

Тюнинг дверной системы, багажника, задней полки

Замена дверной системы ВАЗ 2109 не только делает ее более привлекательной и облегчает эксплуатацию автомобиля, но и снижает вероятность ее несанкционированного вскрытия. Вот такой тюнинг в установке электростеклоподъемников и центрального замка.

При улучшении ствола можно поставить на него питание, и снять штатную заводскую блокировку.В этом случае он откроется кнопкой из салона и снаружи незараженные гости попасть в багажник не смогут.

Задняя полка отделяет багажник от салона. В него можно установить динамики. Стандартная полка довольно слабая, поэтому ее обычно меняют на усиленную, которая выдерживает больший вес. Можно приобрести готовую полку или сделать ее самостоятельно из толстой фанеры, ДСП.

Существует множество способов улучшить как внешний вид ВАЗ 2109, так и его технические характеристики.Все зависит от тех средств, на которые хозяин готов выделить машину на тюнинге, и от фантазии. Главное, не переборщить, поэтому необходимо соблюдать меру. В противном случае, тюнинговая машину, вы не улучшите, а ухудшите его внешний вид и технические показатели, и ваш автомобиль будет называться обидным словом «колхоз».

Как заменить амортизаторы — Замена заднего амортизатора

Ваша жена начала походить на рекламу стирального порошка, хвастаясь пятнами от пролитого кофе, которые она вылила из ваших рубашек.Дети извиняются, почему они предпочли бы поехать в торговый центр на велосипедах, чем подвезти вас на машине, и даже собака начала тошнить. Проснись, Банки, и пойми, что твоя машина в буквальном и переносном смысле поехала под гору. Эй, на одометре более 60 000 миль, а на шинах начинают развиваться маленькие вогнутые «чашки», верные признаки того, что пришло время для новых амортизаторов.

Конечно, вы можете испытать резкую езду изношенных амортизаторов при гораздо меньшем пробеге, возможно, потому, что вы быстро едете по плохим дорогам и ускоряете процесс износа.Или, может быть, расшатались амортизаторы. Иногда шок вызывает видимую утечку жидкости, но некоторый намек на плач является нормальным явлением, и большинство ударов, которые мы видели, были сильно изношенными, также выглядели сухими.

Правильно, речь идет об амортизаторах. Стойка MacPherson широко используется, но обычные амортизаторы есть на многих автомобилях, плюс почти на всех внедорожниках, пикапах и, по крайней мере, на задней подвеске минивэнов. Разве их замена не аналогична замене распорок, просто проще, потому что вам не нужно сжимать и снимать спиральную пружину? Нет, хотя некоторые вещи похожи (стойка на самом деле является разновидностью амортизатора), крепления — и, следовательно, процедура замены — разные.

Снятие амортизаторов обычно несложно, но попасть под автомобиль и приложить достаточный крутящий момент для удаления проржавевших крепежных элементов большого диаметра может быть непросто.

Эти крепления

Оба амортизатора на большинстве автомобилей последних моделей находятся в днище, поэтому, если вы поддерживаете шасси на стойках безопасности, у вас будет доступ к верхней и нижней части. Одна проблема — добраться до них. Другой выходит из железа.

Первое, что нужно сделать, это проверить, не ослаблены ли крепления. Если вы можете без особых усилий повернуть крепежную гайку или болт вверху или внизу, крепление ослаблено. На некоторых амортизаторах в резиновой втулке есть шпилька, и если она оторвется, вы увидите и почувствуете, как она поворачивается, когда вы пытаетесь затянуть гайку. Обычно на шпильке есть шестигранник, поэтому вы можете удерживать шпильку, пока затягиваете гайку. Когда гайка и болт ослабнут, вы можете просто снова затянуть. Однако он снова ослабнет, если вы не нанесете на резьбу какой-либо фиксирующий состав.Если резина амортизаторных втулок явно потрескалась или сильно деформирована, вам, как правило, придется заменить амортизаторы, чтобы получить новые втулки. Это нормально, потому что сами по себе шоки не в лучшей форме.

Обычно сокет отключается от монтажного оборудования. Новое оборудование обычно прилагается к амортизатору.

Запасные амортизаторы

Производители вторичного рынка производят сменные амортизаторы практически для всего, кроме некоторых конструкций с электронным управлением.Лишь небольшая часть амортизаторов электронных систем недоступна от третьих лиц либо потому, что они имеют необычный размер, либо потому, что привязка к электронике транспортного средства может привести к сбоям при движении / управляемости, если вы установите неэлектронные замены. Это может быть всего лишь код неисправности или сигнальная лампа, но если есть серьезная интеграция (как на Cadillac последней модели), это может быть больше.

Просто проверьте каталог производителя, и если там указаны амортизаторы для вашего года, марки и модели, а в списке указано, что он относится к типу электронной системы управления, то все в порядке.Вы откажетесь от электронного управления, но нет такой сложной системы, которая бы использовалась ни для чего, кроме нескольких автомобилей премиум-класса, таких как Cadillac, Corvette и некоторых других спортивных автомобилей высокого класса.

Если в каталоге вторичного рынка не указана замена, вам придется заказать амортизаторы у дилера. На некоторых продуктах Ford есть внешний моторный привод, и вы можете отключить его от старого амортизатора и установить на новый. В большинстве других случаев у вас есть выбор конструкции амортизатора.

Если амортизатор бесконечно вращается, когда вы пытаетесь снять верхнее крепление, попробуйте тиски на плоском конце стержня.

Получение шока

Если есть электрический разъем, начните с его отключения. Нет проблем с электроникой с установкой обычных амортизаторов? Вы можете просто разрезать проводку и надежно закрепить лентой. Но если есть шанс, что вы или следующий владелец захотите восстановить систему, это не сработает.

Если разъем находится в багажнике, это просто (просто заклейте его липкой лентой). Но если он находится внизу, найдите безопасное место вдали от тепла выхлопных газов, упакуйте его кусочками пенопласта, набитыми на клеммы, поместите его в тяжелый пластиковый пакет, заклейте и удерживайте на месте кабельной стяжкой.

Ослабление затвердевшей ржавчины гайки и болта — одна из основных проблем при замене амортизатора. Если гайка обнажена, вы сможете ослабить ее с помощью гаечного ножа — зажимного приспособления, которое часто можно взять напрокат в магазине автозапчастей.Нет места для разветвителя? Еще одна возможность — проникновение растворителя с последующим нагревом от горелки. Самый сложный — это тип, при котором шток поршня поворачивается при попытке ослабить гайку. Один из подходов состоит в том, чтобы зажать стопорные клещи на конце поршневого штока с двойной D, удерживать его от проворачивания плоскогубцами и ослабить гайку с помощью обычного гаечного ключа. Что-то лучшее (особенно для утопленной установки) — это специальный набор инструментов с полым шестигранником, который надевается на стержень на гайку, за которым следует гаечный ключ (сделанный для установки с двойной D), который проходит через полый шестигранник на конец с двойной D .Комплект стоимостью около 11 долларов — это Lisle No. 20400, и он доступен в магазинах автозапчастей. Он поставляется с тремя полыми шестигранниками для большинства марок США. Также есть специальный для некоторых продуктов Ford (№ 20390). Если конец поршня амортизатора (или конец шпильки) имеет обычный шестигранник, вы, конечно, можете использовать обычное гнездо.

Многие амортизаторы устанавливаются на шпильки, и мы даже видели те, где верхнее крепление амортизатора имеет удерживающий кронштейн, удерживаемый дополнительной шпилькой и болтом. Это не большая проблема, просто нужно удалить лишнее оборудование.Когда вы снимаете гайки со шпильки, вам все равно придется оторвать амортизатор, работая равномерно сверху и снизу, чтобы он не сработал. Если вы не уверены в состоянии амортизатора, не имеющего отношения к кости, просто отсоедините его от нижнего крепления, если это возможно (или снимите его полностью, если он на шпильках). Затем медленно сожмите удар (даже газовые удары низкого давления будут легко сжиматься). Если вы чувствуете потерю движения («рыхлость» или неровность), амортизатор изношен.

Установка новых амортизаторов

Если у вас ограниченный бюджет и вы устанавливаете негазированные амортизаторы, рекомендуется убедиться, что в них нет воздуха, и выпустить его, если он есть.(Не пытайтесь это делать со старыми шоками. Если внутри них есть воздух, это из-за внутреннего износа, и кровотечение не является лекарством.) В новых негазированных шоках прокачивайте, удерживая каждый шок в вертикальном положении (установленное положение): вытяните его, а затем переверните его вверх дном и сожмите. Повторите процедуру несколько раз, и новый амортизатор должен работать плавно, с несколько большим сопротивлением при растяжении.

Используете регулируемые амортизаторы? Некоторые из них имеют мягкое, нормальное и твердое положение, и хотя вы можете внести изменения после установки, начните с мягкого или нормального (твердое положение лучше всего подходит для «восстановления езды» после десятков тысяч миль использования).

Крепления сменных амортизаторов часто сильно отличаются от оригинальных. Это нормально, если вы внимательно следуете инструкциям. Типичный пример — это оборудование для вторичного рынка с конструкцией «шип во втулке», используемое на многих автомобилях General Motors. В нижнее крепление входит стальная сменная шпилька особой формы в сборе, и втулка, которая находится в сменном амортизаторе, просто надевается на нее.

Если амортизатор устанавливается на шпильки и гайка трудно навинтить, очистите резьбу проволочной щеткой и нанесите проникающее масло / растворитель.Если гайка почти открутилась, нанесите на шпильку слой герметика для резьбы. Если вы можете затянуть амортизатор в соответствии со спецификациями, не деформируя втулку, это идеально. Если гайка попадает в конец резьбы и втулки ослаблены, значит, вы ошиблись или вам не хватает какого-то оборудования.

Болты нижнего крепления обычно, но не всегда, входят в комплект нового амортизатора.

КАК ЭТО РАБОТАЕТ: амортизаторы не поглощают удары

Амортизатор не поглощает удары (пружина делает это, изгибаясь для поглощения энергии удара).Амортизатор фактически не дает автомобилю подпрыгивать на гибкой пружине. Это достигается путем передачи энергии изгиба пружины поршню в маслонаполненной камере, который рассеивает ее в виде тепла. Большинство амортизаторов имеют двухтрубное (камерное) устройство, внутреннюю камеру с поршнем и калиброванный клапан внизу, который имеет входной канал во внешнюю камеру — резервуар. Когда поршень опускается при сжатии, он выталкивает жидкость через калиброванный клапан в резервуар.Когда поршень движется вверх при выдвижении амортизатора, масло всасывается из резервуара в основную камеру, а некоторое количество также течет через отверстия в поршне, как часть калибровки управления плавностью хода. Заряд газа низкого давления в резервуаре снижает вспенивание масла, что может повлиять на управляемость. Многие высокоэффективные амортизаторы, в том числе некоторые для тяжелых нагрузок, например, автодома, имеют однотрубную конструкцию с газовым зарядом под высоким давлением в основании. Течение жидкости происходит между областями ниже и выше поршня, который имеет сложный клапанный узел.Более высокое давление конструкции с одной трубкой еще более эффективно против аэрации жидкости, но за счет комфорта езды. Иногда замена стойки — это работа для профессионала с подходящими инструментами и компрессорами с винтовой пружиной.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как узнать, когда заменить амортизаторы? | Новости

АВТО.COM — Некоторые автомобили, особенно передняя подвеска, имеют стойки. Хотя термины «амортизаторы» и «стойки» часто используются вместе, стойки представляют собой узел подвески, который включает в себя амортизатор, но стойка стойки в сборе также включает в себя другие детали подвески для этого колеса, такие как цилиндрическая пружина.

Связано: стойки и амортизаторы: что вам нужно знать

Несколько общих признаков могут предупредить вас о том, что амортизаторы или стойки требуют замены, например, когда ваше транспортное средство выходит из-под железнодорожных путей, лежачих полицейских или провисает на дороге, или когда оно продолжает подпрыгивать после того, как это произошло.Другими признаками ударов автомобиля и плохого состояния стоек являются необычные шумы на кочках, чрезмерный наклон кузова или раскачивание на поворотах или резкое кренирование передней части автомобиля при резком торможении. Плохие удары также могут повлиять на управляемость и вызвать неравномерный износ шин.

Поскольку автомобильные амортизаторы изнашиваются постепенно, вы можете этого не заметить, потому что привыкаете к более свободному и плавному ходу, так же, как вы привыкаете к более длинному тормозному пути, когда изнашиваются тормозные колодки на вашем автомобиле.

Один из способов проверить состояние амортизаторов и стоек вашего автомобиля — это сильно надавить на каждый угол автомобиля.Если автомобиль продолжает подпрыгивать после того, как вы отпустили, ваши амортизаторы необходимо заменить. Однако для этого теста на ударную нагрузку может потребоваться довольно много силы, и со многими высокопроизводительными внедорожниками и пикапами нелегко получить рычаги воздействия, необходимые для проверки на ударную нагрузку.

Вместо этого вам следует попросить квалифицированного автомеханика проверить ваши амортизаторы и стойки, когда ваш автомобиль находится на подъемнике, например, когда у вас повернуты шины. Механик сможет увидеть, есть ли серьезные утечки (амортизаторы заполнены жидкостью), изношенные крепления или втулки или физические повреждения амортизаторов, такие как вмятины, которые могут ухудшить функцию контроля отскока поршня амортизаторов. или вызвать утечку.

Несмотря на то, что советуют приобретать новые амортизаторы или новые стойки через определенные промежутки времени (часто от тех, кто продает замену), например, каждые 50 000 миль, время их замены может варьироваться в зависимости от автомобиля, а также от того, как и где вы едете. Если вы часто ездите по ухабистым неровным дорогам, которые создают большую нагрузку на амортизаторы и передние стойки, то вам, вероятно, придется чаще менять амортизаторы и стойки для вашего автомобиля, чем если вы едете в основном по гладкому асфальту. Перенос тяжелых грузов также приведет к более быстрому износу амортизаторов.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

правил и процесс замены Davidgarlandjones.com

На автомобиле ВАЗ-2109 замена задних стоек необходима при чрезмерном износе или повреждении.Если сравнивать подвеску «девятки» с «классикой», то она совершеннее, КПД выше, конструкция немного проще. Хотя общие черты все же есть — в конструкции есть пружины и амортизаторы.

Только на «девятке» они собраны в единый узел, а на «классике» установлены самостоятельно. Ремонт и обслуживание подвески на автомобиле ВАЗ-2109 можно произвести самостоятельно, достаточно лишь знать общую конструкцию автомобиля и уметь пользоваться инструментом.

Конструкция задней подвески

Основой всей конструкции является амортизационная стойка, которая гасит колебания кузова при движении по неровной поверхности. Замена задних стоек ВАЗ-2109 без демонтажа остальных узлов подвески автомобиля. Стойка задней подвески состоит из: амортизатора

;
металлические пластины под пружину;
пружины;
прокладки резиновые;
крепежные элементы — гайки и болты.

Все эти элементы соединены в единый узел и устанавливаются с двух сторон автомобиля.Оказывается, конструкция подавляет вибрации, которые производит вся задняя часть автомобиля при движении по неровной дороге.

Что такое амортизатор?

Кроме того, сам амортизатор включает в себя множество более мелких элементов. База — это система, похожая на ручной насос с чем-то. Только вместо воздуха качается масло. Некоторые амортизаторы можно отремонтировать — достаточно их полностью разобрать и заменить все пришедшие в негодность комплектующие. Также нужно будет залить масла, причем ровно столько, сколько указано в технических характеристиках на конкретную модель.

Для самостоятельной проверки амортизатора здоровья достаточно опустить корпус как можно ниже. В этом случае его запас должен входить как можно больше. После этого тело резко отпускают. С хорошим амортизатором тело раскачивается на 1-3, а затем остановится. Но если прибор неисправен, тело будет колебаться намного дольше. Причина такого поведения, скорее всего, заключается в том, что масло полностью вытекло из корпуса или были разрушены уплотнительные резиновые кольца.

Какой инструмент нужен для замены стоек?

При замене сайлентблоков задней стойки ВАЗ-2109 желательно установить автомобиль на смотровой яме или эстакаде.В таком положении ремонт проходит намного быстрее, потому что здесь больше удобств. Для самостоятельного ремонта потребуется: Домкрат

— желательно гидравлический.
Опоры под кузов.
Башмаки — устанавливаются под передние колеса.
Набор ключей.
Съемник пружины.
Проволока стальная.

Для фиксации пружин в сжатом состоянии может потребоваться проволока. Но вместо этого можно использовать толстую сталь, медь или алюминий. Только эти металлы намного мягче и под действием силы упругости пружины могут растягиваться.

Подготовительные работы

Перед началом работ по замене гумона задние стойки ВАЗ-2109 или демонтажу элементов необходимо тщательно подготовить. Для этого перед началом ремонта предварительно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Не менее получаса необходимо нанести на металл смазку, чтобы полностью очистить резьбу от ржавчины и грязи.

Только две точки крепления в задней части девятки- внутри багажника верхняя и нижняя балка.Чтобы снять амортизатор, необходимо открутить гайки и болты крепления. Но перед этим необходимо максимально сжать пружину и зафиксировать ее положение стальной проволокой или какими-то жесткими скобами. Главное — не дать пружине разжаться в процессе ремонта.

Как снять заднюю стойку на «девятке»?

Для демонтажа задней стойки на ВАЗ-2109 необходимо выполнить несколько простых действий:

Ослабить болты крепления колеса с той стороны, на которой проводится ремонт.
Поднимите заднюю часть автомобиля на домкрате.
Полностью снимите колесо.
Подставьте под кузов опору и опустите на нее автомобиль.
С помощью съемника проверьте, насколько хорошо пружина сжата.
Открыть багажник, снять резиновый колпачок, закрывающий опору штанги амортизатора.
Используйте длинный трубный ключ на 17 или специальный инструмент, чтобы открутить гайку от штока.
Выкрутить нижнюю опору стойки амортизатора.
Вытяните всю стойку в сборе.

Вот и все, теперь можно отремонтировать или заменить задние стойки ВАЗ-2109 своими руками.

Ремонт или замена?

Перед некоторыми автомобилистами встает вполне резонный вопрос — а можно ли попробовать восстановить старые стойки самостоятельно, ведь стоимость новых довольно высока? Самая дешевая неизвестной продукции и качества будет стоить не менее 1500 рублей за штуку. Если вы решите отремонтировать их самостоятельно, это будет дешевле как минимум в три раза. Но есть несколько подводных камней:

Если ресурс старых стоек уже приличный, то на штоке может присутствовать сильное развитие, из-за которого иногда невозможно добиться идеальной герметичности.
Маловероятно, чтобы внутрь амортизатора попало столько масла, сколько необходимо для правильной работы. Если опуститься на пару грамм — амортизатор не сработает. Если залить сверх нормы — порвутся пломбы.

А качество деталей в ремкомплектах зачастую оставляет желать лучшего. Поэтому замена целых стоек намного эффективнее. Ресурс у них будет намного выше восстановленных.

Сборка задней стойки «девятки»

А теперь несколько слов о том, как произвести правильную замену задних стоек ВАЗ-2109.Многие автолюбители меняют только амортизаторы и подушки безопасности, пружинам особого значения не придают. И на них стоит обратить внимание. По мере износа они спадают, и длина всех витков становится меньше необходимой. В результате вся подвеска не будет работать должным образом.

При сборке необходимо соблюдать следующие правила:

Установить на стойку сжатую пружину.
Закрепите резиновые прокладки на последнем витке пружины изолентой.
Осторожно, стараясь не сместить пружину относительно амортизатора, установите стойку на место.
Закрепите гайку на верхней части штока демпфера.
Установите нижнюю часть стойки на балку. Закрепите болтом.

По окончании сборки подтяните все резьбовые соединения и снимите съемник с пружины. После этого можно поставить колесо на место и таким же образом приступить к ремонту второй стороны. Ремонтировать окончательную затяжку гаек желательно после того, как автомобиль будет установлен на колеса. А через 20-30 километров проверяем затяжку всех соединений — иногда гайки вылезают после езды.Попробуйте использовать гайки с пластиковыми фиксаторами на резьбе.

Подвеска автомобиля. Подвески легковых и грузовых

Существует несколько типов подвески грузовых автомобилей. Каждый тип подвески имеет свои конструктивные особенности и характеристики. Подвеска — это набор деталей, которые прикрепляют колеса автомобиля к кузову. Сама механическая сборка включает в себя несколько элементов. Элементы подвески снижают вибрацию при переходе автомобиля по неровной дороге. От эффективности подвески зависит не только гашение вибрации, но и уровень гашения шума извне, возникающего при движении автомобиля.

Особенности конструкции подвески грузовых автомобилей

Подвеска эталонный тип должен иметь легкую конструкцию и быть изготовлен из прочных материалов. Основная задача подвески — предотвратить крен, превышающий предел наклона автомобиля. Размах кузова не должен превышать предельных значений при экстренном торможении и прохождении поворотов.

Кинематические характеристики колес и рулевого управления должны соответствовать эксплуатационным характеристикам подвески грузового автомобиля.Качество подвески обеспечивает оптимальную регулировку углов установки колес. Все автомобильные подвески для грузовых автомобилей делятся на:

При выборе подвески для установки на грузовой автомобиль необходимо учитывать упругость основного элемента. Также существуют рессорные подвески и листовые рессоры, гидропневматические и пневматические, торсионные подвески для грузовых автомобилей.

Все перечисленные типы систем подвески для грузовых автомобилей имеют свои эксплуатационные преимущества. Но в зависимости от дорожных условий и характеристик автомобиля могут быть некоторые недостатки использования подвески.

При создании модификации автомобиля конструкторами учтены все достоинства и недостатки подвески. Сегодня можно отметить, что производители грузовиков используют разные типы подвески для передних и задних колес легковых автомобилей. Самый удачный тип подвески — это конструкция Макферсона. Такая конструкция подвески используется с 1950-х годов.

ДО Категория:

Ремонт автомобилей

Подвески легковых и грузовых

Подвеска автомобиля служит для амортизации ударов колес от неровностей дороги, гашения колебаний рамы или кузова и снижения динамических нагрузок на опорную систему.

Состоит из трех основных частей: упругого элемента, демпфирующего элемента (амортизатора) и направляющего устройства. Кроме того, в подвеску легковых автомобилей введены стабилизаторы в виде дополнительного устройства. боковая устойчивость.

Эластичный элемент соединяет раму с передней и задней осями или колесами и поглощает удары, возникающие при движении автомобиля, обеспечивая необходимую плавность хода. В качестве упругого элемента используются листовые рессоры, пружины, пневмоцилиндры и крутильные упругие стержни (торсионы).

Демпфирующий элемент — амортизатор, предназначен для быстрого гашения вертикально-угловых колебаний рамы или кузова автомобиля. Наибольшее распространение получили телескопические амортизаторы двустороннего действия, гасящие колебания как при сжатии, так и при растяжении упругого элемента.

Направляющее устройство обеспечивает вертикальное перемещение колес, а также передачу толкающих и тормозных усилий от колес к раме или монококу. По типу направляющего устройства подвески делятся на зависимые (пружинные и балансировочные) и независимые (пружинные).

При зависимой подвеске оба колеса жестко связаны между собой осью, подвешенной к раме. В этом случае движение одного из колес в поперечной плоскости вызывает движение другого колеса.

При независимой подвеске колес каждое колесо подвешивается непосредственно к раме или несущему кузову, и движение одного колеса практически не зависит от движения другого.

Рис. 1. Схемы подвески: а — зависимая; б — независимая

Тип направляющего устройства подвески определяет конструкцию передней управляемой оси, основной частью которой является балка.Если он жестко соединен с колесами, то мост называется неразрезным, а если через упругие элементы — разъемным. На легковых автомобилях используются разъемные передние мосты с независимой подвеской колес. Все грузовики обычно имеют неразрезной передний мост и зависимую подвеску.

Подвеска независимая. На легковых автомобилях семейства ГАЗ (ГАЗ-24-10 «Волга», ГАЗ-ЗЮ2 «Волга») применяется независимая подвеска передних колес рычажного типа на винтовых пружинах, работающая совместно с двумя телескопическими амортизаторами. и стабилизатор поперечной устойчивости.Эта подвеска представляет собой независимый блок, установленный на поперечине, жестко связанной с подрамником. Нижний и верхний рычаги подвески установлены поперек автомобиля и имеют продольные оси качения. Нижние рычаги соединяются двумя шарнирами с осью, находящейся в поперечине, а верхние рычаги надеваются на ось, закрепленную на специальном кронштейне. Рычаги соединены с осью резиновыми втулками, которые работают на кручение и уменьшают передачу вибрации на кузов при движении автомобиля.

Рис. 2. Независимая шарнирная подвеска передних колес

Упругим элементом подвески является пружина, которая упирается нижним концом в опорную чашку, а верхним концом — в штампованную головку поперечины. Телескопический амортизатор двустороннего действия расположен внутри пружины и закреплен снизу в чашке опоры, а сверху с помощью резиновых подушек — в кронштейне, жестко прикрепленном к поперечине. Вместе с амортизатором в верхней части крепится его кожух.Наружные концы верхнего и нижнего рычагов соединены с помощью штифтов и резьбовых втулок с верхним и нижним концами стойки, в которой установлен шарнир на игольчатых подшипниках, закрепленный штифтом в шкворне.

Ступица колеса установлена на внешнем конце поворотной оси на двух конических роликовых подшипниках. Сила тяжести автомобиля передается через пружину на нижние рычаги, стойку, поворотную ось, подшипники, ступицу и через колесные диски на шину. При движении по неровностям дороги нижние рычаги поднимают и сжимают пружину, которая воспринимает часть силы тяжести в передней части автомобиля.В этом случае движение одного колеса практически не зависит от движения другого. Возникающие в результате колебания автомобиля гасятся амортизатором, а динамический ход подвески ограничивается резиновыми бамперами, приклепанными к нижнему и верхнему рычагам.

Для повышения устойчивости автомобиля на поворотах и уменьшения его крена в передней подвеске установлен торсионный стабилизатор поперечной устойчивости, работающий на кручение. Это U-образный стержень из пружинной стали, установленный поперек автомобиля.Средняя часть тяги крепится к кронштейнам, установленным на лонжеронах рамы (подрамника), а концы через стойки стабилизатора и резиновые накладки соединяются с чашками опорных пружин. При крене кузова вбок стабилизатор поперечной устойчивости поворачивается и ограничивает наклоны кузова, одновременно распределяя нагрузки, действующие на пружины подвески. При движении автомобиля по крутым поворотам стабилизатор снижает крен автомобиля на 15-25%.

Независимая бесшарнирная рычажно-рессорная подвеска передних колес широко применяется на заднеприводных автомобилях малого класса семейств Москвич и ВАЗ.К основным достоинствам такой подвески можно отнести меньшую массу неподрессоренных частей, уменьшение силы, действующей в шарнирах подвески, и простую конструкцию. Конструктивное отличие такой подвески заключается в том, что она имеет поворотную стойку, жестко соединенную непосредственно с цапфой колеса. Концы стойки расположены в верхнем и нижнем рычагах на шаровых шарнирах, что позволяет цапфе совершать угловые перемещения в вертикальной и горизонтальной плоскостях.

Рис.3. Независимая бесшарговая подвеска передних колес

Независимая бесшпиндельная подвеска автомобиля Москвич-2140 собрана на штампованной балке «поперечину» и представляет собой съемный независимый узел. Нижний и верхний рычаги установлены на осях, закрепленных на поперечине. Нижние рычаги качаются на двух разборных резинометаллических втулках, а верхние — на неразъемных резинометаллических шарнирах. На внешних концах верхних рычагов смонтированы шарнирно-разборные шарниры, состоящие из шарикоподшипников и головок шаровых пальцев шарнирной стойки.Верхний шариковый палец вставляется в цилиндрический разъемный паз стойки и фиксируется болтом, а нижний шариковый палец вставляется в коническое гнездо стойки и фиксируется гайкой. Ступица колеса установлена на шарнире поворотной стойки на двух конических роликоподшипниках.

Упругий элемент подвески — это винтовая пружина, установленная между поперечиной и нижним рычагом подвески. Внутри пружины двойного действия находится телескопический амортизатор … Ограничение хода сжатия и отдачи обеспечивается резиновыми амортизаторами, прикрепленными к рычагам.Подвеска также взаимодействует со стабилизатором поперечной устойчивости. Работа такой подвески при движении автомобиля аналогична работе подвески, описанной выше.

Рис. 4. Передняя подвеска автомобиля ВАЗ-2108 «Спутник»

Передняя подвеска заднеприводных автомобилей ВАЗ в основном имеет такое же устройство, что и подвеска заднеприводных автомобилей «Москвич». Однако это не съемный блок, и его можно полностью собрать только на транспортном средстве.

На переднеприводных моделях. На автомобилях ВАЗ-2108, ВАЗ-2109 и АЗЛК-2141 применяется независимая подвеска передних ведущих колес.Основным элементом подвески является качающаяся телескопическая стойка, которая одновременно действует как направляющее устройство и демпфирующий элемент в виде гидравлического амортизатора двустороннего действия.

На стойке установлены винтовая пружина и буфер сжатия, которые ограничивают движение колес вверх. Перемещение колеса вниз ограничивается гидравлическим буфером отдачи, расположенным в амортизаторе. Верхний конец стойки соединен с корпусом через резиновую опору. В опоре установлен подшипник 8, обеспечивающий вращение стойки при повороте управляемых колес.

Нижняя часть стойки соединяется с помощью кронштейна с шкворнем. Поперечина подвеска соединена с цапфой шаровым шарниром, с поперечиной кузова — резиново-металлическим шарниром.

Стабилизатор поперечной устойчивости крепится к нижнему рычагу и к кронштейну кузова автомобиля резиновыми накладками. Концы стабилизатора вместе со специальными распорками рычагов воспринимают тяговые и тормозные силы от передних ведущих колес и передают их на кузов.

Подвеска зависимая.Задняя и передняя оси грузовиков и автобусов, а также задние оси многих легковых автомобилей имеют независимую подвеску. Его широкое использование объясняется тем, что он не только смягчает удары, получаемые колесами от неровностей дороги, но и передает тяговое и тормозное усилие с колес на раму автомобиля. Самым распространенным упругим элементом такой подвески является пружина, которая одновременно является ее направляющим устройством.

Механизмы и узлы, соединенные с колесами через пружины, называются рессорными частями автомобиля, а узлами и частями, соединенными непосредственно с колесами (балки передней и задней оси, рычаги, тяги и т. Д.)) не подрессорены.

Рассмотрим устройство зависимой рессорной подвески автомобиля ЗИЛ -130. Передний мост этого автомобиля подвешен к раме на двух полуэллиптических рессорах с гидроамортизаторами. Каждая листовая рессора изготовлена из листов кремнистой стали. Первые две листовые рессоры (большие по длине) называются первичными. В средней части каждой пластинки рессоры есть два штампованных выступа, препятствующих их продольному и поперечному перемещению. С этой же целью листы рессоры стягивают хомутами.

Шарнирное соединение переднего конца пружины в кронштейне рамы осуществляется следующим образом. На конце пружины крепится проушина двумя болтами и стремянка через накладку. В нее запрессована втулка, через которую свободно проходит пружинный штифт, закрепленный в кронштейне. Масленка используется для смазки пальца.

Средняя часть рессоры соединена стремянками с балкой переднего моста.

Задний конец пружины расположен в проушинах кронштейна и опирается на сухарь из износостойкой стали.При любом допустимом прогибе пружины конструкция подвески позволяет ей свободно перемещаться в продольном направлении за счет скольжения корневого листа по опорной трещине.

Для защиты подвижного корневого листа от износа на его конце приклепана вспомогательная прокладка. Опора трещотки установлена на штифте, концы которого расположены в двух вкладышах из легированной стали. Вкладыши, закрепленные в кронштейне стяжным болтом с распорной втулкой, служат для защиты кронштейна от истирания концами пружин.Прогиб пружины ограничен резиновыми амортизаторами. Буфер установлен в опоре на лонжероне рамы, а буфер крепится к пружине с помощью лестниц.

Амортизатор шарнирно соединен с передней осью и рамой с помощью пальца и резиновой втулки. Проушина вращается относительно пальца в результате деформации резиновых втулок.

Задний мост автомобиля подвешен к раме на парных полуэллиптических рессорах, из которых две основные рессоры и две дополнительные рессоры (рессоры).Основная пружина состоит из 13 лепестков, а дополнительная пружина — из девяти. Основная рессора крепится к картеру заднего моста при помощи трапов с накладками. Передний и задний концы основных рессор задней подвески крепятся к раме на кронштейнах так же, как концы рессор передней подвески.

Если автомобиль не нагружен, работает только основная пружина, в этом случае концы дополнительной пружины и кронштейны не соприкасаются друг с другом. Когда автомобиль загружен, рама опускается в результате прогиба основной пружины и концы дополнительной пружины упираются в кронштейны.В этом случае работают обе пружины. Для плавного изменения жесткости дополнительной пружины в начальный период ее работы опорные поверхности кронштейнов имеют фасонную поверхность.

Для смягчения ударов балки заднего моста о раму при эксплуатации автомобиля в тяжелых дорожных условиях на лонжеронах рамы установлены резиновые амортизаторы.

Многие грузовики 4X2 имеют переднюю и заднюю подвески, аналогичные описанным выше. Наряду с этим подвеска грузовиков ГАЗ имеет конструктивную особенность, заключающуюся в том, что главные рессоры как передней, так и задней подвески не имеют накладных проушин для их крепления.Корневые пластины с кронштейнами каркаса соединяются с помощью толстостенных резиновых вставок (опорной и торцевой). Это соединение не требует смазки, а также способствует плавному ходу автомобиля.

Рис. 5. Зависимая подвеска грузового автомобиля: а — передний мост; б — задний мост

Уравновешивающая подвеска на продольных перевернутых полуэллиптических рессорах используется в трехосных автомобилях, промежуточные и задние оси обычно расположены близко друг к другу. Иногда используется на четырехосных автомобилях и многоосных прицепах.К раме автомобиля на специальных кронштейнах крепится поперечный мост, на концах которого в втулках установлена ступица, которая с помощью стремянок крепится к средней части рессоры. Концы рессоры опираются на кронштейны крышек полуосей заднего моста.

Рис. 6. Задняя подвеска трехосного автомобиля

Ведущие мосты соединены с рамой стержнями, которые передают толкающее усилие на раму. Для этого каждая ведущая ось имеет нижние кронштейны на концах втулок полуосей, которые соединены с кронштейнами рамы двумя нижними тягами.Кроме того, к каждой ведущей оси прикреплен верхний кронштейн, который верхними тягами соединен с кронштейном рамы. Стержни с кронштейнами соединены шаровыми пальцами.

При сбалансированной подвеске обе задние оси образуют общую тележку, которая может качаться вместе с пружинами на оси, и, кроме того, в результате прогиба пружины каждая ось может совершать независимые движения, что обеспечивает хорошую адаптируемость колеса для неровностей дороги и автомобиль повышенной проходимости.Когда оси смещены под углом, концы рессор скользят в опорных кронштейнах.

Подвеска обеспечивает упругое соединение между рамой или кузовом и осями автомобиля. Элементы и агрегаты подвески вместе с шинами смягчают действие на автомобиль нагрузок ZK, вызванных массой автомобиля GK и неровностями дороги, передают продольную силу Pk, поперечные силы и момент Mp с колес на рама или кузов, гасите колебания подрессоренных и неподрессоренных частей автомобиля.Эти функции выполняют упругий элемент, направляющее устройство и демпфирующее устройство.

Упругие элементы, снижающие динамические нагрузки, улучшают плавность хода транспортных средств, которая характеризуется величиной сжатия упругих элементов под действием статической нагрузки и частотой собственных колебаний транспортного средства при воздействии динамической нагрузки (удара). . Необходимая плавность хода обеспечивается при сжатии упругих элементов подвески легковых автомобилей на 150–300 мм, а для грузовых автомобилей — на 60–120 мм.При этом частота собственных колебаний автомобиля должна быть в пределах 60-120 ударов в минуту (1-2 Гц).

По конструкции упругие элементы делятся на металлические, резиновые, пневматические, гидравлические и комбинированные. Наиболее распространены металлические упругие элементы в виде листовых рессор, винтовых пружин и торсионных валов, которые отличаются простотой конструкции, высокой прочностью и невысокой стоимостью. В большинстве автомобилей используются листовые рессоры или винтовые пружины в сочетании с резиновыми амортизаторами. Это увеличивает жесткость подвески в конце ее сжатия и тем самым снижает количество вибрации транспортного средства при высоких динамических нагрузках.

Листовые рессоры входят в конструкцию передней и задней подвески всех отечественных грузовиков и в заднюю подвеску большинства легковых автомобилей. Полуэллиптическая пластинчатая рессора собирается из отдельных гнутых стальных листов различной длины. Кривизна листьев увеличивается от верхнего самого длинного корневого листа к нижнему. Это обеспечивает плотное взаимное сцепление листов в собранной пружине и снижает напряжение в наиболее нагруженном корневом листе. Листы в рессоре стягиваются центральным болтом или центрируются своими углублениями и выступами (ЗИЛ-130).Листы удерживаются от углового смещения зажимами, которые снизу приклепываются к концам определенных листов и стягиваются болтом с распорной втулкой, предотвращающей застревание листов.

Рис. 7. Схема подвески: 1 — направляющее устройство; 2 — рама; 3- упругий элемент; 4- шток амортизатора; 5 — компрессионный клапан; 6 — возвратный клапан; 7 — поршень амортизатора; 8 — цилиндр амортизатора; 9 — балка

Пружинный узел устанавливается на опорные колодки или колодки балки моста и крепится к нему двумя лестницами через колодку.Концами корневого листа рессора соединяется с рамой или лонжероном кузова через кронштейны. Под действием нагрузки от веса автомобиля пружина распрямляется, и расстояние между ее концами увеличивается, поэтому передний конец рессоры имеет простое шарнирное соединение с лонжероном, а задний — подвижное соединение. В легковых автомобилях задний конец рессоры соединен с лонжероном качающейся серьгой, благодаря пыльнику рабочая длина рессоры, а следовательно, и ее жесткость, остаются неизменными.В грузовых автомобилях задний конец пружины может скользить в неподвижном кронштейне, поэтому при увеличении нагрузки рабочая длина пружины уменьшается, а ее жесткость увеличивается.

Рис. 8. Зависимая рессорная подвеска: 1 — проушина; 2 — кронштейны; 3 — лонжерон; 4 — прижимной болт хомута; 5 — накладка 4; 6 — буферы резиновые; 7 — амортизатор; 8 — бисквит; 9 — прижимной болт кронштейна; 10 — балка; 11 — стремянка; 12 — фиксатор; 13 — пружина 14 — шарнирный палец

Резиновые амортизаторы уменьшают вибрацию автомобиля и

Задняя подвеска грузовиков претерпевает значительные изменения нагрузки и поэтому имеет дополнительные небольшие пружины — пружины, средней частью устанавливаемые на главные пружины и закрепляемые обычными лестницами.Над свободными концами рессор на лонжеронах установлены упорные кронштейны, а при распрямлении рессор под большой нагрузкой упоры подходят к рессорам и включают их, увеличивая жесткость задней подвески.

Конец корневого листа для поворота имеет проушину Y с втулкой, которая включает в себя штифт, соединяющий пружину с кронштейном или дужкой. Задний скользящий шарнир пружины передает на него нагрузку от кронштейна через стяжной болт 9, боковые накладки, штифт и трещотку 8.Вместо пальца переднего шарнира и сухаря заднего соединения используются резиновые подушки, улучшающие работу подвески (ГАЗ-5ЕА).

Коррозионная стойкость и износостойкость листов повышены за счет введения между ними графитовой смазки. В легковых автомобилях уменьшение трения и скрипа рессор достигается за счет установки проставок из неметаллических материалов между листами.

Полуэллиптические рессоры воспринимают и смягчают динамические нагрузки ZK на автомобиль от колеса и неровностей дороги, передают на раму тяговое усилие Pk и реактивный момент Mp, создаваемые крутящим моментом Mk (или тормозным моментом Mx и торможением). сила Pt).При этом пружины способствуют гашению колебаний, поэтому можно считать, что пружины выполняют функции упругих, направляющих и демпфирующих устройств.

Пружины рассчитаны на прочность на изгиб и допустимый прогиб, основной лист рассчитан на прочность под действием продольных и скручивающих сил. В зависимости от результатов расчета количество рессорных листов может быть в пределах от 6 при толщине 6,5 мм («Москвич-2140») до 16 при толщине 10.2 мм (ЗИЛ-130). Материал листовых рессор — высокоуглеродистая сталь, содержащая кремний, хром, марганец. После закалки и струйной обработки листы приобретают высокую эластичность и усталостную прочность.

Винтовые пружины используются в передней подвеске большинства легковых автомобилей, иногда в их задней подвеске (ВАЗ-2101). По сравнению с листовой рессорой пружина такой же жесткости имеет меньший вес, стоимость и большую долговечность. Но пружина воспринимает только вертикальную нагрузку ZK и слабо гасит колебания, поэтому в рессорной подвеске используется направляющее и демпфирующее устройство.При расчете пружины определяются напряжения кручения в ее витках, сжатие и жесткость пружины. Пружина изготовлена из стали того же типа, что и высокоуглеродистые пружинные листы с добавками кремния и марганца, закаленная и подвергнутая дробеструйной обработке.

Направляющее устройство передает продольные, поперечные силы и моменты от колес, а также определяет характер движения колес при сжатии упругих элементов. По типу взаимного влияния движения колес одной оси бывают зависимые и независимые подвески.

Зависимая подвеска обеспечивает жесткое соединение колес с неразрезной осью, так что движение одного колеса при наезде на неровность передается на всю ось и на другое колесо. Эта подвеска проста по конструкции, но при движении по неровной дороге вызывает значительную вибрацию кузова. Это привело к его использованию для передней и задней осей всех отечественных грузовиков, а также для задних осей большинства легковых автомобилей.

Рис. 9. Независимая рычажно-рессорная подвеска: 1, 11 — резиновые буферы; 2 — чашка; 3- стойка стабилизатора; 4- нижний рычаг; 5 — ось нижнего рычага; 6 — втулка резиновая; 7 — П-образный стержень; 8- подрамник лонжерон; 9- поперечина; 10- пружина; 12 — ось плеча; 13 — плечо; 14 — гнездо головки поперечины; 15 — амортизационная стойка; 16 — амортизатор; 17 — шкворень; 18 — шкворень

Независимая подвеска характеризуется использованием составной оси, когда каждое колесо независимо соединено с рамой, и одно движется независимо от другого.Это позволяет снизить жесткость подвески и исключить раскачивание оси при движении на высокой скорости, что значительно повышает устойчивость и комфорт езды. Поэтому на передних колесах всех легковых автомобилей применяется независимая подвеска.

Наибольшее распространение получила рычажно-рессорная независимая подвеска с поперечно качающимися рычагами (рис. 12). Основой подвески является поперечина, прикрученная к лонжеронам подрамника и имеющая нижнюю и верхнюю оси. На этих осях шарнирно закреплены нижний и верхний рычаги своими внутренними концами, а их внешние концы шарнирно соединены с верхней и нижней головками стойки.Два дополнительных выступа стойки имеют соосные отверстия для шкворня, который одновременно входит в отверстия поворотной вилки. К нижним рычагам прикручивается чашка с сиденьем, в которую входит нижний конец пружины, а верхний конец пружины упирается во внутреннее гнездо головки поперечины.

При толчке от неровности на дороге колесо поднимается, вращает рычаги вокруг своих осей и сжимает пружину, из-за чего большая часть энергии этого толчка поглощается, а не передается телу.При повышенных нагрузках и значительном подъеме колеса резиновый амортизатор приближается к упору головки и включается в работу, увеличивая жесткость подвески и ограничивая подъем колеса. Обратный ход колеса ограничен буфером.

Расположение осей и длина рычагов обеспечивают небольшое изменение расстояния между колесами (гусеницы) при их перемещении и соответствие изменения угла развала колес и угла схождения. Этим достигается хорошая устойчивость и управляемость автомобиля.

Стабилизатор поперечной устойчивости связывает подвеску одного и другого колеса с некоторой жесткостью, что снижает крен кузова и поперечные колебания. Он состоит из П-образной планки, средняя часть которой соединена с лонжеронами через резиновые втулки с фиксаторами и скобами, а концы — через резиновые подушки со стойками и чашками. При подъеме одного колеса или увеличении нагрузки на него (например, при прохождении поворотов) стабилизатор поперечной устойчивости, сопротивляясь скручиванию, передает нагрузку на подвеску другого колеса.Это уменьшает разницу в подъеме колес, тем самым уменьшая крен и раскачивание кузова. Если ход колес одинаковый, то стабилизатор не срабатывает.

Независимая рычажно-рессорная подвеска может иметь бесшарнирную конструкцию, где вместо шкворня с вилкой и отверстиями под шкворень поворотная стойка с отверстиями в нижней и верхней частях для шкворней шаровых опор нижнего и верхние рычаги подвески (ВАЗ-2101, «Москвич-2140») … Шаровые опоры обеспечивают качание рычагов в вертикальной плоскости и вращение в горизонтальной плоскости стойки, штампованной вместе с осью колеса.При этом исключается шарнирное соединение, что дает возможность уменьшить количество деталей и общую массу подвески, уменьшить количество точек ее смазки.

Смазка независимой подвески необходима для нормальной работы шарниров рычагов, шкворня и осуществляется через Май-Ленки. Некоторые петли имеют резиновые втулки и поэтому не требуют смазки.

Рычаги, стойка, поворотная ось нагружены вертикальной силой веса транспортного средства и горизонтальными силами во время ускорения, торможения или поворота.На стойку действует дополнительная скручивающая нагрузка от тормозного момента, которая воспринимается шарнирами рычагов. С учетом этих нагрузок рычаги, стойка и ось рассчитаны на изгиб, при этом верхние рычаги рассчитаны на сжатие, а нижние — на растяжение. Материал рычагов, стоек и цапф — среднеуглеродистые низколегированные стали с небольшим содержанием хрома, никеля и молибдена.

Ось рассчитана на прочность на изгиб, раздавливание и сдвиг, изготовлена из низкоуглеродистых, низколегированных или среднеуглеродистых сталей с последующей закалкой.

Демпфирующее устройство обеспечивает быстрое снижение вибрации автомобиля на упругих элементах подвески под действием динамической нагрузки. Наиболее распространенным демпфирующим устройством является телескопический гидравлический амортизатор двустороннего действия, создающий сопротивление сжатию и растяжению (отдаче) упругих элементов. Сопротивление создается за счет преобразования энергии механической вибрации в рассеиваемую тепловую энергию из-за вязкости и трения жидкости в амортизаторе. Амортизаторы повышают устойчивость, управляемость, плавность хода и устанавливаются в передней подвеске грузовых автомобилей, а также в передней и задней подвеске легковых автомобилей.

Цилиндр амортизатора шарнирно соединен с балкой 9 и заполнен амортизирующим маслом. Цилиндр содержит поршень с клапаном сжатия и клапаном отдачи, шток поршня шарнирно соединен с рамой или корпусом. При колебаниях корпуса или колеса на подвеске поршень в цилиндре совершает возвратно-поступательное движение. При сжатии подвески поршень опускается, давление масла под ним увеличивается, за счет чего открывается клапан сжатия и масло выталкивается в полость над поршнем.Когда подвеска восстанавливается, поршень поднимается, откатной клапан 6 открывается, и масло перетекает из верхней полости цилиндра в нижнюю. Сопротивление потоку масла через секции ствола клапана во время движения поршня гасит колебания автомобиля на подвеске.

Сопротивление амортизатора зависит от скорости движения его поршня, это соотношение называется характеристикой амортизатора. В сжатом состоянии сопротивление амортизатора должно быть в 2-5 раз меньше сопротивления отдаче, чтобы не вызывать значительной жесткости подвески при передаче толчков и ударов от колес на кузов.

Расчет амортизатора заключается в определении проточных сечений каналов и клапанов для получения требуемых характеристик и выборе габаритных размеров, обеспечивающих нормальный тепловой режим, при котором температура амортизатора не должна превышать +100 ° С.

Подвеска автомобиля ВАЗ-2101. Передняя подвеска, независимая, бесшарнирная, установлена на штампованно-сварной поперечине, прикрученной к лонжеронам кузова. Правильное положение поперечины определяется регулировочными пластинами между кронштейном поперечины и лонжероном.Ось нижнего рычага прикручивается к нижней части поперечины через регулировочные шайбы двумя болтами. Угол развала колес регулируется одинаковым изменением количества шайб под обоими болтами. Эти же шайбы позволяют регулировать угол наклона оси поворота, что требует специального оборудования. Ось верхнего рычага имеет вид длинного болта и устанавливается в специальные кронштейны корпуса с проставкой между ними.

Нижнее и верхнее рычаги штампованы из листовой стали, каждое имеет треугольный контур, внутренняя сторона которого выполнена в виде вилки с отверстиями для шарнирной установки на оси.На внешней поверхности есть отверстие для крепления шарового шарнира или шарнирной опоры. Такая конструкция обеспечивает необходимую жесткость и прочность рычагов при передаче на кузов продольных, поперечных сил и моментов от колес. К нижнему рычагу приварены кронштейн стабилизатора поперечной устойчивости и чашка рессоры. В отверстии чашки находится нижний кронштейн амортизатора, закрепленный на рычаге.

Шарнирное соединение рычагов и осей выполнено на резинометаллических втулках (сайлентблоках), состоящих из резиновой вставки, запрессованной стальной трубы и запрессованного стального сепаратора.Сайлентблоки запрессовываются в отверстия вилок рычагов и фиксируются на осях рычагов гайками. Таким образом, при повороте рычага внешняя обойма сайлентблока поворачивается относительно своей внутренней трубки на оси за счет упругости и внутреннего трения резиновой вставки. В шарнирах отсутствует внешнее трение поверхностей, что значительно увеличивает их прочность и исключает необходимость смазки.

Шаровые опоры неразъемные, имеют конструктивные отличия, так как нижний шарнир принимает на себя большую нагрузку от тормозного момента, рулевой тяги и веса автомобиля на переднюю ось.Его полусферический штифт опирается на резиновую вставку, рабочая поверхность которой покрыта слоем нейлона с добавлением дисульфида молибдена, что значительно снижает износ сопряжения. Вкладыш находится в обойме и за счет эластичности своей специальной резины постоянно прижимается к головке пальца, предотвращая появление зазора в процессе износа сопряжения. Сверху на палец установлена металлокерамическая опорная втулка, которая своей внутренней поверхностью сопряжена со стержнем, а внешняя полусферическая поверхность сопряжена с корпусом петли.На внешней поверхности втулки имеются канавки для улучшения смазки.

Рис. 10. Передняя подвеска автомобиля ВАЗ-2101: 1 — вставка; 2, 17 — шаровые пальцы; 3, 20 — зажимы; 4, 19 — тела петель:. 5, 18 — втулки; 6 — колесный диск; 7 — поворотная стойка; 8 — направляющие штифты; 9 — ось поворотной стойки; 10 — ступичные подшипники; 11 — болт крепления колеса; 12 — сальник; 13 — кронштейн тормозного суппорта; 14 — тормозной диск; 15 — кожух; 16 — кольцо; 21 — шайба; 22 — шарнир верхний; 23 — плечо; 24 — прокладка пружины; 25 — рессорная подушка: 26, 31 — сайлентблоки; 27 — ось верхнего рычага ;.28 — лонжерон кузова; 29 — пластины регулировочные; 30 — поперечина; 32 — шайбы регулировочные; 33 — ось нижнего рычага; 34 — амортизатор; 35 — рессора: 36 — болт крепления амортизатора оси; 37 — кронштейн крепления амортизатора; 38 — нижний рычаг; 39 — защитный кожух; 40 — шарнир нижний; 41 — ступица

Верхний шарнир имеет штифт с полусферическим буртиком, которым штифт опирается на обойму через резиновое кольцо и стальную полусферическую шайбу. Опорная втулка, как и нижняя петля, надевается на палец и работает в паре с корпусом.

После сборки петель корпус и вилка соединяются точечной сваркой. Внутренняя полость петель заполнена смазкой через отверстие, закрытое пробкой, и защищена от пыли и влаги резиновым колпачком.

Петли в сборе закрепляются в отверстиях рычага по три болта. Хвостовики шарового пальца имеют коническую форму и имеют резьбу для фиксации в отверстиях поворотного рычага.

Пружина подвески своим нижним концом опирается через стальную прокладку на чашку нижнего рычага, а верхний конец упирается в специальный кронштейн корпуса через резиновую прокладку.В зависимости от жесткости при нагрузке 435 кг пружины на заводе делятся на две группы. При длине более 232 мм пружины маркируются желтой краской на внешней поверхности средних витков и относятся к группе А. Если длина меньше или равна 232 мм, пружина маркируется зеленой краской и входит в группу Б. Рессоры одинаковые должны быть установлены в передней и задней подвеске одной группы. В виде исключения допускается установка пружин группы А в передней подвеске и пружины группы В в задней подвеске.

Когда колесо значительно поднимается и пружина сжимается, верхний рычаг упирается платформой в резиновый амортизатор, закрепленный в специальном кронштейне корпуса. Обратный ход колеса при возврате пружины ограничен пластиковым амортизатором в виде втулки на штоке переднего амортизатора (рис. 11).

Амортизатор телескопический двустороннего действия в передней подвеске расположен внутри рессоры. Его нижняя часть шарнирно соединяется с кронштейном нижнего рычага, а верхняя часть соединяется с кронштейном корпуса через резиновые подушки (рис.10). Нижний шарнир представляет собой резиновую втулку с трубкой и обоймой, запрессованную в проушину корпуса амортизатора (сайлентблока) (рис. 11). При установке на кронштейн в отверстия втулки и кронштейна вставляется ось-болт, на котором втулка затягивается гайкой. Благодаря своей эластичности втулка позволяет амортизатору вращаться вокруг оси.

Передние и задние амортизаторы идентичны по конструкции, различаются длиной, креплением, ходом и характеристиками. Амортизатор состоит из трех основных узлов: корпуса 19 в сборе, рабочего цилиндра 18 в сборе и штанги 23 в сборе.

Рис. 11. Амортизатор автомобиля ВАЗ-2101: 1 — навеска; 2 — втулка; 3 — шарнирный держатель; 4- проушина корпуса; 5- корпус клапана сжатия; 6 — пружина клапана сжатия; 7 — осевое отверстие клапана сжатия; S — радиальное открытие клапана сжатия; 9 — клапан сжатия; 10 — впускной клапан; 11 — гайка возвратного клапана; 12 — пружина возвратного клапана; 13 — отверстия в поршне для возвратного клапана; 14, 29 — кольца уплотнительные; 15 — перепускной клапан; 16 — ограничительная пластина; 17 — буфер; 18 — рабочий цилиндр; 19 — корпус амортизатора; 20 — капиллярное отверстие; 21 — кожух; 22 — гайка корпуса; 23 — приклад; 24 — распорная втулка.ка; 25 — крышка; 26 — защитное кольцо; 27 — прокладка; 28 — сальник штока; 30 — направляющая штанги; 31 — дренажная трубка; 32 — пружина перепускного клапана; 33 — отверстия в поршне для перепускного клапана; 34 — возвратный клапан; 35 — поршень; 36 — седло клапана сжатия; 37 — пружина впускного клапана; 38 — отверстие для впускного клапана

Цилиндрический корпус закрывается снизу приварной проушиной с сайлентблоком, сверху в него вкручивается гайка с отверстиями под ключ.

Рабочий цилиндр имеет запрессованный снизу корпус клапана сжатия, в центральное отверстие которого ввинчивается седло с клапаном сжатия, запрессованным пружиной.Седло через ограничительную пластину и пружину прижимает впускной клапан к отверстиям. Сверху цилиндра находится направляющая стержня из металлокерамики с капиллярным отверстием, сливной трубкой и резиновым уплотнительным кольцом. В направляющей находится резиновый сальник штанги, обойма которого запрессована гайкой через полиуретановую прокладку и защитное кольцо. В то же время гайка захватывает цилиндр с корпусом клапана сжатия в отверстии проушины.

Шток хромирован, отполирован и имеет крышку на верхнем конце, которая фиксируется запрессованной распорной втулкой.К крышке приваривается кожух, защищающий шток от пыли, влаги и повреждений. На нижнем конце штока — спеченный поршень с резиновым уплотнительным кольцом и сквозными отверстиями, расположенными по двум окружностям. Отверстия на внутренней окружности закрываются возвратным тарельчатым клапаном, который прижимается пружиной, упирающейся в буртик гайки, навинченный на шток. Отверстия на внешней окружности закрываются тарельчатым предохранительным клапаном под действием сдерживающей тарельчатой пружины.

Для нормальной работы амортизатора необходимо, чтобы весь объем полостей под поршнем, над поршнем и нижняя часть резервуара между цилиндром и корпусом амортизатора были заполнены маслом.

Сжатие пружины подвески при подъеме колеса заставляет шток амортизатора и поршень двигаться вниз, создавая давление на масло под поршнем. Благодаря этому открывается перепускной клапан, и из-за малой жесткости его пружины масло с небольшим сопротивлением течет через отверстия снизу в верхнюю полость цилиндра. При этом часть верхней полости занимает объем введенного в нее стержня, из-за чего все масло из нижней полости не может перетекать в верхнюю.Этот «избыток» масла при медленном движении поршня амортизатора вытекает через небольшое осевое отверстие клапана сжатия в резервуар между цилиндром и корпусом амортизатора. При резком сжатии подвески и быстром движении поршня амортизатора давление масла под поршнем увеличивается, и клапан сжатия открывается, преодолевая значительную жесткость его пружины. Масло может вытекать в резервуар через радиальное отверстие 8 клапана, степень открытия которого зависит от скорости поршня.Таким образом, сопротивление амортизатора сжатию определяется диаметром отверстия, жесткостью пружины и степенью открытия радиального отверстия клапана сжатия, что определяет характеристики сжатия амортизатора.

Отдача подвески и движение штока поршня вверх увеличивают давление масла над поршнем. Когда поршень движется медленно, масло поступает в отверстия и через канавки диска клапана в нижнюю полость. Быстрое движение поршня открывает обратный клапан, преодолевая повышенную жесткость его пружин, и масло перетекает в нижнюю полость цилиндра.Из-за наличия стержня в верхней полости масла, поступающего в нижнюю полость, недостаточно для ее заполнения, и в ней создается небольшой вакуум. В результате открывается впускной клапан с пружиной малой жесткости, и масло с низким сопротивлением поступает в нижнюю полость из резервуара. Характеристики и устойчивость амортизатора к отдаче определяются размером отверстий, канавок клапана и жесткостью пружины.

Сжатие удара и движение поршня вниз создает небольшой вакуум над поршнем, который может привести к засасыванию воздуха через уплотнение штока.Пузырьки воздуха и пары масла в цилиндре амортизатора искажают его работу и нарушают нормальную работу … Для предотвращения засасывания воздуха в цилиндр полость над поршнем сообщается с резервуаром через капиллярное отверстие и полиэтиленовую трубку, через которую может проходить масло. всасывается в цилиндр. Если в цилиндр попадают воздух и пары масла, то при восстановлении амортизатора они через такое же отверстие и трубку сбрасываются в резервуар и накапливаются в его верхней части, не влияя на характеристики амортизатора.

Поворотная стойка имеет два конических отверстия для опоры хвостовиков шарового пальца. К его фланцу изнутри крепится поворотный рычаг, снаружи — кронштейн тормозного суппорта и защитный кожух. Конические роликоподшипники устанавливаются на оси поворотной стойки, запрессовываются в ступицу и фиксируются гайкой со стопорной шайбой. Для подшипников консистентная смазка вводится в ступицу, которая удерживается запрессованным сальником и колпачком. Тормозной диск прикручен к ступице двумя винтами в виде направляющих штифтов.На них колесо устанавливается своим диском и вместе с тормозным диском крепится к ступице четырьмя болтами с коническими центрирующими поверхностями.

Подвеска задняя зависимая, рессорная, с реактивными тягами, ее элементы и агрегаты соединены балкой заднего ведущего моста. Система реактивных штанг передает корпусу продольные и поперечные силы, моменты от колес и состоит из двух нижних, двух верхних продольных штанг и поперечной штанги. Продольные стержни передают тяговые, тормозные силы и их моменты, поперечные стержни — поперечные силы.Поперечные и нижние продольные стержни выполнены из труб со вставленными и приваренными проушинами, верхние стержни — из стержня с приваренными к концам проушинами. Все тяги шарнирно соединены с кронштейнами балки ведущего моста и кронштейнами кузова. Петли I состоят из двух конических резиновых втулок, вдавленных в проушину, с трубкой и шайбами, удерживаемыми развальцовкой трубки. Петли соединяются с кронштейнами с осями в виде болтов и окончательно затягиваются гайками с моментом 8 кгм на автомобиле с полной нагрузкой.

Пружины подвески устанавливаются концами в опорные чашки, приваренные к балке ведущего моста и корпусу. Пружина опирается на нижнюю чашку через пластиковую прокладку, на верхнюю чашку — через резиновую прокладку. Как и в передней подвеске, пружины устанавливаются по жесткости. При больших нагрузках и сжатии пружины нижняя чашка упирается в резиновый амортизатор, расположенный внутри пружины и закрепленный в верхней чашке. В этом случае ограничение подъема ведущей оси обеспечивается резиновым амортизатором, закрепленным в кронштейне кузова над средней частью оси, который не позволяет карданному валу касаться пола кузова.Обратный ход моста ограничен амортизаторами.

Задние амортизаторы установлены на двух конических резиновых втулках. Амортизатор соединен нижней проушиной с кронштейном балки ведущего моста, верхней — с кронштейном кузова. Наклонное расположение амортизаторов обеспечивает необходимый ход подвески и увеличивает поперечную устойчивость кузова.

Рис. 12. Задняя подвеска автомобиля ВАЗ-2101: 1 — нижняя продольная балка; 2- верхний продольный стержень; 3- буфер; 4 — пружина; 5 — кронштейн основания кузова; 6 — амортизатор; 7- балка; 5 — поперечный стержень; 9 — кронштейн балки; 10 — опорные чашки; — шарнир тяги; 12 — втулка; 13 — шайба; 14 — проушина штанги; 15 — навеска трубки

Подвеска автомобиля «Москвич-2140».Передняя подвеска независимая, бесшарнирная, в основном соответствует конструкции передней подвески автомобиля ВАЗ-2101 и имеет некоторые особенности (рис. 13). Штампованная сварная поперечина крепится болтами к лонжеронам рамы через резиновые прокладки и втулки, что снижает передаваемые на кузов вибрации. Поперечина изогнута в горизонтальной плоскости, а оси закрепленных на ней рычагов расположены под углом 15 ° к продольной оси, что позволило улучшить размещение двигателя.

Нижний и верхний рычаги установлены на осях в сайлентблоках. Между осью плеча и опорой поперечины имеются проставки для регулировки угла развала. Под болты крепления оси устанавливается кронштейн, позволяющий регулировать угол наклона оси поворота. К нижнему рычагу приварены кронштейн стабилизатора поперечной устойчивости и резиновый упор-упор.

Опоры шаровые разборные. Штифт нижнего шарнира имеет трещинку, которая своим концом и внутренней поверхностью сопряжена со штифтом, а внешняя полусферическая поверхность спарена со вставкой, запрессованной в корпус петли.Снизу к сферической поверхности пальца небольшое усилие пружины прижимает держатель, который, упираясь в нижний конец крышки, не дает пальцу опускаться. В крышку ввинчивается масленка. Конический хвостовик пальца фиксируется гайкой в отверстии поворотной стойки.

Рис. 13. Передняя подвеска автомобиля «Москвич-2140»: 1 — поперечина; 2 — пружина; 3 — прокладка пружины; 4 — амортизатор; 5, 39 — сайлентблоки; 6 — болт оси верхнего рычага; 7 — ось верхнего рычага; 8, 15 — регулировочные шайбы; 9 — плечо; 10, 21 — буферы резиновые; 11 — верхний шарнир ;.12 — вкладыш рессора; 13 — пробка; 14 — нажимная вставка; 16, 33 — навески; 17 — корпусная вставка; 18, 30 — шаровые пальцы; 19 — стяжной болт; 20 — стойка поворотная; 22 — гайка шарикового пальца; 23 — ступица колеса; 24 — ступичные подшипники; 25 — опорная гайка; 26 — колесная гайка; 27 — винт крепления тормозного диска; 28 — тормозной диск; 29 — шарнир нижний; 31 — вставка; 32 — шаровидный бисквит; 34 — обойма; 35 — крышка; 36 — масленка; 37 — нижний кронштейн амортизатора; 38 — сайлентблоки; 40 — нижний рычаг; 41 — ось нижнего рычага

Верхняя петля имеет штифт с шаровой головкой, опирающийся на полиамидную вставку, запрессованную в корпус петли.Пружина прижимает нажимную вставку сверху к головке пальца. Между поверхностью рычага и фланцем корпуса имеются прокладки для исключения осевого люфта пальца. Смазка попадает в шарнир через заглушку. Хвостовик пальца фиксируется стяжным болтом в глухом отверстии поворотной стойки.

Петли прикручены к рычагам и защищены от пыли и влаги резиновыми накладками.

Пружина подвески устанавливается между нижним рычагом и чашкой поперечины, которая имеет резиновую прокладку.По жесткости пружины делятся на три группы и обозначаются одним, двумя или тремя рисками на эталонной катушке. На левой и правой сторонах подвески необходимо установить пружины одной из трех групп.

Амортизатор телескопический двухстороннего действия, по конструкции и работе близок к описываемому амортизатору ВАЗ-2101. Передний амортизатор не имеет защитного кожуха, задний амортизатор отличается длиной, креплением, ходом и характеристиками.

Поворотная стойка имеет ось и фланец, к которым они прикреплены стопорной опорой и поворотным рычагом. На подшипниках оси вращается ступица с пятью запрессованными болтами. Сальник и колпачок удерживают смазку в ступице, затяжка подшипников регулируется гайкой. Тормозной диск прикручивается к ступице двумя винтами, а затем вместе с колесным диском крепится к болтам ступицы накидными гайками.

Задняя подвеска на продольных полуэллиптических рессорах.Листы в рессоре стягиваются центральным болтом, головка которого входит в отверстие подушки на балке заднего моста, фиксируя положение пружины. Хомуты устанавливаются на штифты третьего и пятого листов. Резиновые прокладки зажимов вместе с полиэтиленовыми шайбами между торцами листов предотвращают скрип пружин во время работы. Пружинный узел устанавливается на подушку снизу балки заднего моста и крепится к балке стремянками.Стремянки закрывают балку сверху через буферный держатель, снизу проходят через отверстия накладки и гайками фиксируют пружины.

Передний конец корневого листа в форме выступа имеет прессованную и расширенную тонкостенную втулку, которая улучшает условия работы двух резиновых втулок. Проушина с втулками шарнирно соединена шпилькой с кронштейном на лонжероне основания кузова. Палец в отверстии на внутренней щеке кронштейна закреплен гайкой, в большом отверстии на внешней щеке палец имеет две выпуклые шайбы.При затяжке гайки резиновые втулки проходят посадку с натягом в проушине и на штифте, после чего шайбы, опираясь на ступеньку штифта, распрямляют и фиксируют штифт в отверстии на внешней щеке кронштейна.

Задняя проушина корневого листа соединена с лонжероном качающейся серьгой. Два пальца вдавливаются в внешнюю щечку серьги, которые входят в резиновые втулки, установленные в задней проушине, и втулку, приваренную к лонжерону корпуса. Внутренняя щека и гайка создают необходимое натяжение на резиновых втулках.При значительном прогибе пружины в работу входит полый резиновый амортизатор, дополнительный буфер ограничивает подъем оси.

Рис. 14. Задняя подвеска автомобиля «Москвич-2140»: 1 — рессорная; 2, 18 — буферы резиновые; 3 — хомут прокладки; 4 — хомут; 5 — шайба; 6 — болт крепления амортизатора; 7 — сайлентблоки амортизатора; 8 — штифт крепления амортизатора; 9 — серьга; 10 — амортизатор; 11 — балка; 12 — подушка балки; 13 — стяжной болт; 14 — гайка стремянки; 15- пружинная колодка; 16 — стремянка; 17 — буферный держатель; 19 — втулка лонжерона; 20 — серьги-гайки; 21 — серьга на пальцах; 22 — пружинная ушная шпилька; 23, 27 — гайки крепления втулок и шпилек; 24 — шайбы крепления втулок и штифтов; 25 — втулка проушины пружины; 26 — кронштейн лонжерона

Задние амортизаторы наклонены и установлены в резиновых втулках.Нижняя проушина включает палец, запрессованный в отверстие накладки, верхняя проушина прикручивается к кронштейну корпуса.

Подвеска автомобиля ГАЗ-24 «Волга». Передняя подвеска независимая, шарнирная, установлена на кованом двутавре, прикручена к лонжеронам. Для увеличения жесткости поперечина дополнительно соединяется с основанием корпуса подкосом в виде стержня с резьбовыми концами. Нижний и верхний рычаги «внутренними» концами установлены в сайлентблоках на осях поперечины.Верхняя ось привинчивается к головке крейцкопфа через два набора регулировочных шайб. Изменяя их количество в обоих наборах, регулируют угол развала колес, переходя от одного набора к другому — угол кастера.

Рис. 15. Передняя подвеска автомобиля ГАЗ-24 «Волга»: 1 — тормозной барабан; 2 — колесный диск; 3 — регулировочная шайба; 4 — винт крепления тормозного барабана; 5 — шкворень; 6-контактный; 7 — колпачок; 8 — опорная гайка; 9 — ступица; 10 — сальник; 11 — колесная гайка; 12 — упорный подшипник шкворня; 13 — шарнирно-игольчатый подшипник; 14 — втулки с внутренней резьбой; 15 — втулки с наружной резьбой; 16 — пальцы петель стойки; 17 — уплотнительные кольца; 18 — стойка; 19 — заглушка; 20, 34 — буферы резиновые; 21 — плечо; 22 — прокладка пружины; 23 — кожух амортизатора; 24 — регулировочные шайбы; 25 — ось плеча; 26 — сайлентблок; 27 — лонжерон; 28 — поперечина; 29 — ось нижнего рычага; 30 — нижний рычаг; 31 — пружина; 32 — чашка опорной пружины; 33 — амортизатор; 35 — стопорный штифт; 36 — поворотный рычаг; 37 — заглушка; 38 — щит тормозной

Наружные концы рычагов соединены со стойкой резьбовыми петлями.Наружная резьбовая втулка запрессовывается в головку колонны, внутренняя резьбовая распорка с рифлеными концами зажимается между концами рычагов гайкой и штифтом. Когда рычаги качаются вместе с ними, внутренняя втулка вращается по резьбе неподвижной внешней втулки в головке колонны. Резьбовые соединения смазываются пресс-масленками и уплотняются резиновыми кольцами. Стойка соединена с шкворнем шкворнем, который фиксируется в отверстиях цапфы вилки стопорным штифтом и вместе с ним вращается в игольчатых подшипниках опор стойки.Изнутри подшипники уплотнены резиновыми кольцами, снаружи закрыты заглушками. Вертикальную нагрузку поддерживает упорный шарикоподшипник в обойме с резиновым уплотнительным колпачком. Игольчатые и шариковые подшипники смазываются через пресс-масленки. Осевой зазор в шарнире определяется регулировочной шайбой.

Нижний конец пружины упирается в чашку, прикрученную к нижним рычагам, а верхний конец упирается в опору поперечины через резиновую прокладку.Когда колесо значительно поднимается и опускается, резиновые буферы 20 и 34 начинают работать вместе с пружиной. К чашке рессоры прикреплены стойки стабилизатора поперечной устойчивости.

Амортизатор телескопический двухстороннего действия с резиновым защитным кожухом. Задний амортизатор отличается длиной, креплением нижнего конца, величиной хода и характеристиками.

Шарнирный палец имеет ось и фланец с привинченным шарнирным рычагом и тормозным щитком. Ступица, установленная на роликовых подшипниках, имеет сальник и колпачок, удерживающие смазку, гайка 8 служит для регулировки затяжки подшипников.Тормозной барабан крепится на болтах, запрессованных в ступицу, привинченных тремя винтами и окончательно скрепленных с диском колеса накидными гайками.

Задняя подвеска на продольных полуэллиптических рессорах. Его конструкция не имеет принципиальных отличий от задней подвески автомобиля «Москвич-2140». Особенностью подвески является наличие резиновых подушек с фиксаторами между рессорой, балкой заднего моста и колодкой 8.

Подвеска автомобиля GAE-53A зависимая от продольных полуэллиптических рессор.Передняя подвеска имеет 12 листовых рессор, стянутых центральным болтом и четырьмя хомутами. Пружинный узел крепится к опорной площадке балки моста двумя лестницами с гайками. Стремянки закрывают балку сверху через обойму резинового буфера-ограничителя 8. К концам первого и второго корневых листов приклепаны чашки для резиновых подушек, через которые пружина опирается на кронштейны, приклепанные к лонжерону. Снизу к кронштейнам прикручиваются крышки, зажимающие резиновые подушки.Верхняя и нижняя подушки безопасности на обоих концах пружины передают вертикальные нагрузки, передние боковые подушки безопасности передают тормозное усилие, а упорная подушка безопасности — тяговое усилие. Задний конец пружины при отклонении и расправлении может перемещаться между подушками в кронштейне. При сборке между листами пружины помещается графитовая смазка.

Рис. 16. Задняя подвеска автомобиля ГАЗ-24 «Волга»: 1 — лонжерон; 2 — буферы резиновые; 3 — амортизатор; 4 — балка; 5-резиновые подушки; 6 — пружина; 7 — серьга; 8 — пружинная колодка

Рис.17. Передняя подвеска автомобиля ГАЭ-53А: 1 — кронштейн передней рессоры; 2 — лонжерон; 3 — кронштейн амортизатора; 4 — амортизатор; 5 — кронштейн задней рессоры; 6, 14 — чашки подушек; 7 — пружинные подушки; 8 — буфер резиновый; 9 — болт прижимной пружины; 10 — балка; А — буферный зажим; 12 — стремянка; 13 — пружинный зажим; 15 — колодка упорная

Амортизаторы телескопические двухстороннего действия, устанавливаются только в передней подвеске. Верхняя проушина с резиновыми втулками закреплена на пальце кронштейна, нижняя — на пальце, прикрученном к балке моста.

Задняя подвеска — листовая рессора и листовая рессора (рис. 18). Каждая пружина удерживается отдельным центральным болтом и зажимами. Пружины облицованы и прикрыты сверху лестницами через подушку. На подушке балки заднего моста установлена пружина с рессорой и закреплена через подушку гайками стремянки. Концы рессоры опираются на кронштейны с помощью резиновых подушек, как и в передней подвеске. Под нагрузкой свободные концы верхних листов рессор упираются в резиновые подушки, прикрученные к кронштейнам.Прогиб пружин и движение задней оси вверх ограничиваются резиновым амортизатором на прокладке, привинченной к лонжерону снизу, так что балка оси упирается в амортизатор.

Рис. 18. Задняя подвеска автомобиля ГАЗ-63А: 1 — кронштейн передней рессоры; 2 — подушка подрессоренная; 3 — подвеска; 4 — подрессоренная колодка; 5 — стремянка; 6 — подрессоренная; 7.9 — стяжные болты; 8 — рессорная накладка; 10 — кронштейн задней рессоры; 11 — пружина; 12 — накладка стремянок; 13 — буфер резиновый

Подвеска автомобиля ЗИЛ-130 — зависимая на продольных полуэллиптических рессорах.Передняя подвеска имеет 11 листовых рессор, центрируемых выступами и впадинами, стянутых хомутами. Пружина с резиновой амортизирующей подушкой прикрыта трапами и крепится гайками к опорной площадке балки моста. Передний конец корневого листа имеет накладку, к которой при помощи стремянки и двух болтов крепится проушина с бронзовой втулкой. Проушина соединяется с кронштейном штифтом, который фиксируется в отверстиях кронштейна двумя стяжными болтами. Смазка поверхности пальца осуществляется через масленку, осевой и радиальный каналы.Задний конец корневого листа с накладкой можно перемещать в кронштейне между опорой трещотки и втулкой стяжного болта. Опора трещотки устанавливается на штифт, закрепленный в боковых вставках, которые соединяются с кронштейном стяжным болтом.

Амортизаторы устанавливаются только в передней подвеске и фиксируются проушинами с резиновыми втулками на пальцах верхнего и нижнего кронштейнов.

Задняя подвеска состоит из листовых рессор и листовых рессор (рис. 20).

Рис. 19. Передняя подвеска автомобиля ЗИЛ-130: 1 — проушина рессоры; 2 — кронштейн передней рессоры; 3 — пружинная колодка; 4 стремянки из морского ушка; 5- пружинный зажим; 6- пружинная стремянка; .7, 10 — буферы резиновые; 8 — амортизатор; 9 — кронштейн верхнего амортизатора; 11 — кронштейн задней рессоры; 12 — лонжерон шпангоута; 13 — взломщик опорный; 14 — прижимной болт кронштейна; 15 — боковая вставка; 16 — втулка стяжного болта; 17 — втулки крепления амортизатора; 18 — нижний кронштейн амортизатора; 19 — балка; 20 — масленка; 21 — ушной палец; 22 — стяжной болт проушины

Рис.20. Задняя подвеска автомобиля ЗИЛ-130: 1 — кронштейн передней рессоры; 2 — подвеска; 3 — стремянка; подпружиненный; 5 — кронштейн задней рессоры; 6 — взломщик опорный; 7 — боковая вставка; 8 — пружина

1. Проверить крепление осей рычагов передней подвески.
2. Проверить крепление рычагов на осях через одно ТО-2.
3. Проверить крепление тормозных щитков через одно ТО-2.
4. Проверьте крепление крышек пружинных кронштейнов.
5. Проверить заклепочные соединения рамы поворотом. Особое внимание следует уделять креплению кронштейнов пружин.
6. Проверить регулировку подшипников ступиц передних колес (для автомобиля ЗИЛ-130 — через одно ТО-2).

Для этого приподнимите переднюю ось, снимите колпак ступицы, отверните регулировочную гайку на пол-оборота и проверьте, свободно ли вращается колесо. Затяните гайку гаечным ключом на 200-400 мм, поворачивая колесо в обе стороны. Плотно проворачивая колесо, ослабьте гайку на 1 / 5-1 / 3 оборота и проверьте затяжку подшипников. Колесо должно свободно вращаться без осевого и радиального люфта.В этом положении регулировочная гайка блокируется, и если после проезда 8-10 км ступица не получает заметного нагрева, регулировка считается завершенной.

Перед регулировкой подшипников через ТО-2 заменить смазку в ступицах колес. Для этого снимаем ступицу, промываем керосином и кладем в нее 0,1-0,25 кг Консталина 1-13 или Литола-24 (ВАЗ-2101). Затем установите ступицу и отрегулируйте затяжку ее подшипников, как описано выше.

Проверка соосности колес

Перед проверкой и регулировкой углов необходимо выставить нормальное давление в шинах, проверить герметичность подшипников ступиц передних колес, устранить люфт в шарнирах подвески и рулевых тяг .Затем следует обеспечить номинальную нагрузку автомобиля и, отодвинув его на несколько метров, поставить на ровную горизонтальную площадку. Колеса должны стоять прямо.

Сначала регулируется угол наклона оси поворота или оси вращения колес, затем углы развала, схождения и максимального поворота. Наиболее точная регулировка проводится на специальной подставке, но можно использовать и самые простые методы.

Регулировка угла наклона главного поворота на автомобиле ВАЗ-2101 осуществляется изменением количества шайб под тем или иным болтом оси нижнего рычага подвески.На автомобиле «Москвич-2140» этот угол регулируется путем перестановки регулировочного кронштейна с одного на другой болта оси верхнего рычага. Для проверки этого угла понадобится специальное приспособление или подставка. На автомобиле ГАЗ-24 «Волга» угол наклона оси поворота можно проверить косвенно по отвесу. Если отвес касается переднего конца верхней головки стойки амортизатора, то он должен проходить на расстоянии 26-31 мм от переднего конца нижней головки стойки. Этот угол регулируется изменением количества проставок под тот или иной болт оси верхнего рычага.

Развал проверяется косвенно с помощью отвеса на внешней боковой поверхности шин. Сначала необходимо найти точки равного бокового биения шин и установить автомобиль так, чтобы эти точки лежали на общей вертикали. Разница между нижним и верхним расстоянием от боковой поверхности шины до отвеса должна быть в пределах от 1 до 5 мм. Угол развала регулируется одинаковым изменением количества одинаковых прокладок под обоими болтами оси рычагов.

Чтобы облегчить регулировку углов ролика и развала, вы можете разгрузить рычаги подвески, подняв переднюю часть автомобиля и сжав пружину подвески специальной стяжкой.

Схождение связано с регулировкой углов установки колес, поэтому после регулировки ролика и развала обязательно проверьте и отрегулируйте выравнивание колес с помощью линейки. Сначала измеряется расстояние по горизонтали между внутренними боковыми поверхностями шин на уровне центров колес спереди и отмечаются точки измерения.Затем машина катится вперед, так что отмеченные точки сзади находятся на одном уровне, и снова измеряется расстояние между ними. Разница между результатом второго и первого измерений дает значение сходимости. Схождение колес легковых автомобилей регулируется изменением длины боковых рулевых тяг путем поворота их муфт. В грузовиках эта регулировка производится поворотом рулевой тяги относительно концов, что также меняет ее длину.

Угол поворота колес должен обеспечивать необходимый радиус поворота транспортного средства, не касаясь колес деталей подвески и лонжеронов.Он характеризуется углом максимального поворота внутреннего колеса, а рулевой привод обеспечивает поворот другого колеса на некоторый меньший угол. Для автомобилей ВАЗ-2101 и ГАЗ-24 «Волга» угол максимального поворота составляет 39 °, он не регулируется и обусловлен положением выступов-упоров на рулевой сошке. На автомобиле Москвич-2140 этот угол составляет 35 ° и регулируется болтами в кронштейнах лонжеронов, упирающихся в выступ рулевого или маятникового рычага.У автомобилей ГАЗ-53А и ЗИЛ-130 угол поворота колес составляет 34 ° (для левого колеса ЗИЛ -130-36 °) и регулируется болтами в шарнирных рычагах, упирающихся в специальные выступы балки переднего моста.

При техническом обслуживании проверяется состояние шарниров, рессор, амортизаторов, колес и шин на подвеске и устраняются неисправности.

С помощью EO проверяется состояние шин и регулируется давление воздуха в них. На шинах не должно быть посторонних предметов и повреждений.На автомобилях ВАЗ-2121 и ВАЗ-2109 после обкатки проверяются и регулируются углы наклона передних колес. Кроме того, на автомобиле ВАЗ-2109 дополнительно проверяется состояние резиновых подушек стабилизатора поперечной устойчивости кронштейнов буфера сжатия.

При ТО-1 проверяется состояние рычагов шаровых опор, защитных резиновых чехлов и колпачков. Для автомобиля ИЖ-2715 балансировка колес проверяется и переставляется по схеме, для автомобиля УАЗ-Э1512 зазор в шкворнях поворотных кулаков.

После одного ТО-1 проверяется балансировка колес на автомобилях ВАЗ-2121 и ОАЭ-31512, переставленных по схеме, дополнительно на автомобиле УАЗ-31512 проверяется состояние шин, углы передних колес проверены и отрегулированы.

При ТО-2 в автомобиле ИЖ-2715 проверяются и регулируются углы передних колес. Для автомобилей ИЖ-2715 и ОАЭ-31512 проверяется упругость рессор и крепление рычага поворотного кулака, рессорных трапов, пальцев рессор, амортизаторов.в автомобиле ВАЗ-2109 проверяется балансировка колес и при необходимости балансируются и переставляются.

После одного ТО-2 автомобиль ВАЗ-2121 проверяет состояние резиновых подушек стабилизатора поперечной устойчивости, исправность гидроамортизаторов и состояние резиновых втулок.

Осмотрите шины и удалите застрявшие предметы, определите давление воздуха и степень износа с помощью манометра, осмотрите клапаны.

При проверке утечки воздуха из шин нанесите мыльный раствор на входное отверстие клапана.Утечка воздуха через зону свидетельствует о ее неисправности.

По мере износа протектора низкопрофильных шин с глубиной канавки 1,6 мм на поверхности протектора появляются индикаторы износа в виде поперечных полос шириной 12 мм каждая. Таких полос шесть, и они расположены на одинаковом расстоянии друг от друга. Их наличие указывает на опасность дальнейшего использования покрышек.

Для балансировки колес предусмотрены специальные стенды фирмы «Schenk» со снятием колес с автомобиля и фирмы «Cher-chil» — без снятия.При отсутствии стоек балансировка выполняется на ступице переднего колеса … Для этого приподнимите автомобиль и ослабьте затяжку подшипников ступицы, открутив регулировочную гайку на 90-120 °. Затем колесо вращается. Если он останавливается в одном положении, возникает дисбаланс.

Рис. 21. Виды износа шин: а — контроль износа низкопрофильных шин: 1 — «индикатор» износа протектора; б — преждевременный износ при: 1 — избыточном давлении; 2 — пониженное давление; 3 — неправильная установка углов установки колес; 4 — угол биения колеса; 5 — нарушение балансировки колес; б — неправильный развал

Рис.0 положение между метками на равные части и нанесите среднюю метку. Средняя отметка соответствует легкому размещению колес. По обе стороны от средней отметки установите балансировочные грузы массой 30 г. Поверните колесо на указанный ранее угол. Если после остановки колес грузы занимают нижнее положение, то их массы для балансировки достаточно. Если грузы занимают верхнее положение, установите более тяжелые грузы и, вращая колесо, убедитесь, что оно остановилось в нижнем положении грузов.Затем переместите грузы на равное расстояние от средней отметки и повторите операции несколько раз, добиваясь баланса колеса. В конце операции колесо, в зависимости от приложенной силы, остановится в разных положениях. Задние колеса балансируют на одной из ступиц передних колес.

В автомобиле UAE-31512 для проверки осевого зазора шкворней, домкратом автомобиль снимите колесо, открутите болты сальника шарового уплотнения и сдвиньте сальник. Затем покачивайте барабан тормоза поворотного кулака руками вверх и вниз.В этом случае люфта быть не должно. Если есть зазор, удалите прокладки необходимого количества сверху и снизу, а для сохранения совмещения петли снимите прокладки той же толщины.

Проверьте состояние защитных резиновых чехлов и колпачков, нажав пальцем.

Стук в верхнем и нижнем шарнирах подвески на автомобилях ИЖ-2715 и ВАЗ-2121 проявляется при движении по неровностям дороги или раскачивании вручную подвешенных передних колес в поперечном направлении.

Для автомобиля ИЖ-2715 состояние верхнего шарового шарнира определяется при поднятой передней части автомобиля. При проверке осевого перемещения шарового пальца пружина обоймы сжимается. Величина осевого перемещения пальца не должна превышать 2,5 мм, а для автомобиля ВАЗ-2121 зазор между пальцем и корпусом шарового шарнира не должен превышать 0,7 мм. Величина осевого зазора шарового пальца верхнего шарнира между прижимной и опорной гильзами проверяется в сборе без пружины перед установкой ее на верхний рычаг подвески.При нажатии на шариковый палец рукой зазор не должен превышать 0,3 мм. При правильной настройке раскачивание шарикового пальца под действием силы руки становится затруднительным.

Состояние нижнего шарового шарнира в автомобилях ИЖ-2715 и ВАЗ-2121 определяют штангенциркулем, измеряя расстояние между пальцем и корпусом шарового шарнира. Для этого домкратом приподнимите переднюю часть автомобиля, снимите колесо, установите под ступицу деревянный брусок 6 высотой 280 мм и опустите автомобиль так, чтобы ступица колеса упиралась в колодку.Затем из нижней части шарового шарнира откручивается коническая заглушка. Если расстояние h между пальцем и корпусом шарового шарнира больше 11,8 мм, то опору заменяют.

Рис. 23. Поворотный кулак автомобиля УАЗ -31512: а — проверьте затяжку пальцев: 1 — регулировочные шайбы; 2 — пластина верхняя; 3 — тормозной барабан; 4 — шкворень; 5 — пластина нижняя; 6 — регулировка угла поворота: 1 — рулевая тяга; 2 — упор ограничителя вращения колеса; 3 — кулак правой округлой формы; 4 — масленка; 5 — болт ограничения вращения

Для автомобиля ВАЗ-2121 перед началом проверки состояния резинометаллических соединений подвески визуально установить отсутствие деформации рычагов, осей, поперечин и передних стоек.Для проверки подвесьте передние колеса автомобиля и измерьте радиальное смещение A внешней втулки резинометаллического шарнира относительно внутренней втулки, а также расстояние B между внешней шайбой и внешним концом наружной втулки. . Если смещение A превышает 2,5 мм, а размер B находится в пределах 3,0–7,5 мм для нижнего рычага и 1,5–5,0 мм для верхнего рычага, то петли заменяются. Появление стука в передней подвеске говорит об ослаблении крепления, которое необходимо подтянуть.

Рис. 24. Шаровые опоры и опоры а — верхний шарнир П автомобиля 2715: 1 — заглушка — 2 пружина; 3-4 — прокладка; 5 — прижимная вставка; 6 — корпус; 7 — вставка; 8 — резиновый защитный чехол; 9 — Ша, палец гладкий; А и Б — Полости для заполнения маслом; б — проверка состояния нижнего шарового шарнира автомобиля ВАЗ-2121: 1 — ступица колеса; 2 — нижний рычаг; 3 — нижний палец; 4 — корпус шаровой опоры; 5 — штангенциркуль; 6 — деревянный брусок; в — проверка состояния резинометаллических петель: 1 — резиновая втулка петли; 2 — наружная втулка петли; 3 — гайка крепления оси рычага подвески; 4 — шайба; 5 — ось рычага подвески; 6 — внутренняя втулка петли

На автомобиле ВАЗ-2109 проверяют состояние резинометаллических петель, верхних опор телескопических стоек, резиновых втулок и подушек.Если при осмотре обнаруживается выпуклость или разрыв резиновых деталей либо появление стуков по петлям, петли заменяют. Состояние верхней опоры телескопической стойки (рис. 42) проверяется на полностью заправленном и снаряженном автомобиле с полной загрузкой, которая распределяется на два передних и два задних сиденья в салоне и в багажном отделении … Автомобиль ставят на горизонтальную площадку и поворачивают колесо до тех пор, пока зазор А между ограничителем хода верхней опоры не станет равномерным по окружности, и измерьте его линейкой.Если зазор A превышает 10 мм, заменяют верхнюю опору. Чтобы проверить шаровой шарнир, снимите переднее колесо и измерьте расстояние B между нижним рычагом и защитным кожухом. Если это расстояние изменится более чем на 0,8 мм при раскачивании подвески, шаровой шарнир замените.

Регулировка углов установки передних колес влияет на износ шин и устойчивость автомобиля во время движения. Развал считается положительным, если колеса наклонены верхней частью наружу, и отрицательным, если они наклонены внутрь.Продольный наклон стойки считается положительным, если ее нижний конец наклонен вперед, а отрицательным — назад. Схождение считается положительным, если расстояние между боковыми поверхностями шин, измеренное спереди, меньше, чем на противоположной стороне.

Чтобы проверить угол развала, поставьте автомобиль на ровную поверхность и нажмите на переднюю подвеску в направлении сверху вниз. Проверьте давление в шинах. Угол развала проверяется с помощью отвеса, который проходит через капот и крыло автомобиля, а расстояния A и B измеряются от боковых поверхностей обода до шнура.

На автомобилях ИЖ-2715 и ВАЗ-2121 регулируют угол развала передних колес и угол бокового наклона стоек за счет изменения общей толщины прокладок (рис. 44). Эти прокладки устанавливаются между плоскостью сопряжения оси рычага и плоскостью тяги на поперечине подвески. Прокладка 1,5 мм изменяет угол развала на 10-15 футов. Перестановка одной прокладки с задней оси крепления рычага на переднюю увеличивает угол продольного наклона стойки на 1 °. Удаление одной прокладки из заднего крепления оси рычага увеличивает наклон стойки примерно на 30 футов, практически без изменения развала.

В автомобиле ВАЗ-2109 угол развала регулируется эксцентриковым болтом 15 (см. Рис. 42) с ослабленными гайками. По окончании регулировки гайки затягивают с моментом 90 Нм. Разница в углах развала продольного наклона стойки между левым и правым колесами не должна превышать 30 ‘. Продольный наклон оси поворота регулируется путем изменения количества шайб, установленных на обоих концах распорок подвески. Одна регулировочная шайба изменяет угол ролика на 20 футов.Чтобы увеличить угол наклона оси поворота, количество шайб на удлинителе спереди или сзади уменьшено. Чтобы уменьшить этот угол, в задней части распорки добавлены шайбы. При установке регулировочных шайб на растяжку убедитесь, что фаски на шайбах направлены в сторону конца растяжки. Нарушение этого правила приводит к ослаблению крепления оттяжек.

Для проверки углов установки колес автомобиль ставят на ровную поверхность. Выдвижная телескопическая линейка 5-129 измеряет расстояние между ободом колеса на расстоянии около 180 мм от поверхности платформы.

Рис. 25. Колесо переднее с телескопической стойкой автомобиля ВАЗ-2109:

Затем автомобиль катят вперед так, чтобы точки измерения, отмеченные на ободе, отодвинулись назад, а также стояли на 180 мм от поверхности платформы и повторили измерение. Если результаты измерений не совпадают с данными табл. 27 провести регулировку В автомобилях ИЖ-2715 и ВАЗ-2121 схождение передних колес регулируется изменением длины боковых тяг, а в автомобиле ВАЗ-2109 — изменением длины правого и левого рулевые тяги.В автомобиле UAE-31512 схождение передних колес регулируется изменением длины поперечной рулевой тяги. При регулировке схождения колес автомобиля ВАЗ-2109 плоскость низа внешнего наконечника устанавливают параллельно плоскости опорной поверхности поворотного рычага.

Если установка углов поворота колес не совпадает, маневренность автомобиля на поворотах ухудшается или шина переднего колеса касается выступающих частей передней подвески и лонжеронов.

Для автомобиля ИЖ-2715 при максимальном угле поворота рулевого колеса зазор между шиной и выступающими частями левого и правого колеса должен составлять 10-15 мм. Угол максимального поворота колес регулируют с помощью ограничительного болта, вкрученного в кронштейн на лонжеронах.

Для автомобиля УАЗ-31512 максимальный угол поворота правого колеса вправо, а левого влево не должен превышать 27 °.

Рис. 26. Проверка параметров установки передних колес: а — угол развала: 1 — крыло автомобиля; 2 — отвес; б — схождение

Для этого по верхней части прикорневого листа натягивают нить.Затем измерьте расстояние от середины нити до середины корневого листочка. Для автомобиля ИЖ-2715 прогиб задней рессоры должен быть равен 70 мм, а для автомобиля UAE-31512 это значение должно быть не менее 100 мм для передней рессоры и 119 мм для задней. Разница прогиба стрелы для одноименной правой и левой рессор не должна превышать 10 мм. В случае с автомобилем ИЖ-2715 пружины добавляются к каждому дополнительному второму листу в случае тяги.Проверьте состояние противоскрипных прокладок и шайб, установленных на концах второго и пятого листов рессор. Заменить изношенные прокладки и шайбы.

При осмотре амортизаторов и гидроопор проверяют их герметичность, состояние резиновых втулок, резинометаллических шарниров, а также их крепление к кузову, раме или подвеске автомобилей. Работоспособность амортизаторов и гидравлических стоек проверяется путем раскачивания автомобиля над испытуемым агрегатом вверху.Колебания прекращаются через 3-4 периода после приложения усилия исправными амортизаторами или гидрораспорками. Кроме того, проверяют амортизаторы, прокачивая их вручную. При этом отключаются нижние концы амортизаторов. Хороший амортизатор имеет большее сопротивление растяжению, чем сжатию. Имеют неисправный амортизатор при прокачке, возможны провалы или заклинивание.

Причины неисправности амортизаторов — подтекание масла через сальники, засорение клапанов, отстой пружины.При обнаружении неисправностей затяните гайку сальника или замените ее. Провисшие или сломанные пружины и детали промываются и заменяются.

Для устранения неисправностей замените пружину или подложите подкладку под ее верхний конец, замените изношенные детали, отремонтируйте пружины, амортизаторы, проверьте надежность креплений, отрегулируйте углы установки и схождения колес, отрегулируйте давление в шинах, замените шины и балансирующие колеса, отремонтируйте неисправности подвески.

Подвески автомобилей зависимые, рессорные. Передняя подвеска имеет гидроамортизаторы, задняя подвеска для ГАЭ -53-12, ЗИЛ-431410, ЗИЛ -4331, КАЗ-4540 — дополнительные рессоры.

Неисправности рессорной подвески: поломки и трещины на рессорных листах, потеря упругости и износ по толщине рессорных листов, износ резиновых накладок, фиксаторов, поломка центрального болта, износ штифтов, верхней и нижней опор, сережек . Для устранения неисправностей снимается пружина, заменяются изношенные и сломанные детали, после разборки проверяется прогиб пружины стрелы. Перед сборкой листы смазываются графитовой смазкой. Изношенные подушки можно заменить другими, вырезанными из старой покрышки.

Рабочие характеристики амортизатора ухудшаются при засорении клапанов или поломке деталей. В этом случае амортизатор разбирается, моется, а изношенные и сломанные детали заменяются. К повреждениям амортизаторов относятся также износ штока и задиры на его поверхности, усадка или поломка пружин клапана, износ поршневых компрессионных колец, утечка жидкости через сальники. Утечка жидкости устраняется затяжкой гайки резервуара или заменой сальника. При разборке амортизатора и установке резиновых уплотнений штанги их внутренние поверхности, соприкасающиеся со штоком, смазываются смазкой ЦИАТИМ-201.При сборке учитывать, что компрессионные, возвратные и перепускные клапаны нельзя менять местами, так как это нарушит нормальную работу амортизатора. После установки клапанов завинчиваются пробки и через заливное отверстие в корпус заливается свежая жидкость. После сборки и заливки жидкостью амортизатор проверяется на стенде.

Для замены жидкости амортизатор снимается с автомобиля, ставится вертикально и, фиксируя нижнюю проушину, поднимает шток в верхнее положение, откручивает гайку бачка и снимает шток с поршнем.Приготовьте необходимое количество жидкости для амортизатора и залейте рабочий цилиндр доверху. Оставшаяся жидкость сливается в бачок амортизатора, затем амортизатор собирается в обратной последовательности и устанавливается на автомобиль. Амортизаторы не требуют специальной регулировки в процессе эксплуатации, а о неисправности свидетельствует длительное раскачивание автомобиля во время движения.

Рис. 27. Задняя подвеска автомобиля КАМАЭ-5320: 1 — задний рессорный амортизатор; 2 — пружина; 3 — кронштейн струйной штанги; 4 — тяга 9, 16 — штифты; 10 — расширительная втулка; 11 — рессорная опора; 12 — задний мост; 14 — мак; 19 — башмак рессоры; 20 — прокладка крышки башмака; 21 — гайка; 22 — наполнитель манжеты; 27 — упорное кольцо; 28 — сальник; 29 — гайка крепления скобы-балансира; 35 — задняя подвеска; 36 — масленка

При износе накладки скользящего конца корневого листа задней подвески автомобиля ЗИЛ-431410 накладка снимается.Сухари скользящего конца передней и задней рессор при износе более чем на половину толщины стенки переставляют так, чтобы они лежали на подкладке основного листа неизношенной частью. Стремянки рессор автомобиля затягиваются последовательно: две передние гайки по направлению к автомобилю, а затем две задние гайки.

В автомобиле КАМАЭ-5320 в передней подвеске для защиты стенки кронштейна рессоры от износа на пальцы сухарей устанавливаются вкладыши и закрепляются стяжным болтом.На скользящем конце корневого листа заклепками фиксируется накладка, предохраняющая основной лист от износа. В задней подвеске каждая листовая рессора с помощью лестниц прикреплена к башмаку оси балансирного устройства. Концы рессор входят в отверстия опор, приваренных к балкам моста. При отклонении концы пружин входят в опоры. Толкающие силы и реактивные моменты передаются на раму шестью стержнями. Петли штанг самодвижущиеся; для защиты от воды и грязи установлены уплотнительные манжеты, для смазки — масленка.

Уравновешивающее устройство имеет две оси, башмаки. Кронштейны соединяются стяжкой и фиксируются шпильками на кронштейнах задней тележки. Самодвижущиеся сальники и уплотнительные кольца предотвращают утечку масла из ступиц подвески. В крышке маслозаливной горловины есть отверстие с пробкой. При повреждении уплотнений башмаков балансировочного устройства и шарниров реактивных штанг эти узлы разбирают, поврежденные уплотнения заменяют. Если оси и втулки балансировочного устройства изношены, их шлифуют до устранения следов износа и установки ремонтных втулок.Когда концы корневых листов задних рессор изношены на половину толщины, первый и третий листы меняются местами. Осевой зазор в башмаке балансировочного устройства регулируется, когда автомобиль поднимается, задняя пружина снимается или когда концы задней пружины освобождаются от осевых опор. Для этого закручиваем гайку крепления башмака, чтобы балансир не вращался вручную. Если поворачивается, операция повторяется.

При техническом обслуживании подвески периодически проверяют состояние пружин и амортизаторов и устраняют выявленные неисправности.

При ТО-1 пружины очищают от грязи, смазывают пальцы рессор, проверяют крепления рессор, амортизаторов и подвесок. Проверить затяжку гаек стремянок для крепления проушин пружины, затягивать до сжатия пружинных шайб.

При ТО-2 дополнительно проверяют отсутствие перекоса переднего и заднего мостов, состояние рамы, подвески, амортизаторов, крепят хомуты стремянки и пальцы передней и задней рессор, подушек передних рессор и амортизатора. поглотители.

На автомобиле КамАЭ-5320 смазывают пальцы рессор, шарниры реактивных штанг, башмаки балансировочного устройства, проверяют крепление рессор, амортизаторов, реактивных штанг и кронштейнов, исправность уплотнительные манжеты на башмаках балансировочного устройства и стержнях, проверить и отрегулировать осевые зазоры в башмаках балансировочного устройства, проверить отсутствие зазоров в шарнирах реактивных стержней. Масло заливается в башмаки до уровня заливных отверстий, закрытых пробками.Чтобы слить масло, снимите крышку с башмака подвески балансира. Одновременно с заменой масла проверяется осевой зазор в башмаках балансировочного устройства. При необходимости подтяните гайки после ослабления стяжных болтов. После затяжки башмаки должны вращаться на осях.

ТО Категория: — Автосервис

Подвеска задней рессоры грузового автомобиля :
1 — проушина рессоры;
2 — втулка резиновая;
3 — кронштейн;
4 — втулка;
5 — болт;
6 — шайба;
7 — палец;
8 — втулки резиновые;
9 — шайба пружинная;
10 — гайка;
11 — кронштейн;
12 — втулка резиновая;
13 — втулка;
14 — пластина серьги;
15 — болт;
16 — фиксатор;
17 — корневой лист;
18 — листовая рессора;
19 — пружина дополнительная;
20 — стремянка;
21 — колодка;
22 — задний мост;
23 — амортизатор;
24 — подушка резиновая;
25 — лонжерон рамы

В конструкции большинства грузовиков, прицепов и автобусов используются зависимые подвески на продольных полуэллиптических рессорах.В грузовиках и автобусах нагрузка на заднюю ось может существенно различаться в зависимости от веса перевозимого груза и количества пассажиров. Таким образом, рессорная подвеска заднего моста, помимо основной рессоры, содержит дополнительную рессорную подвеску. Основная пружина крепится средней частью с помощью специальных зажимов — трапов — к балке моста. Концы рессоры крепятся к раме автомобиля с помощью специальных кронштейнов. Поскольку длина пружины изменяется во время ее прогиба, один из концов пружины должен иметь возможность перемещаться в продольном направлении относительно рамы.Для этого используются специальные кронштейны с качающейся дужкой, скользящими и упругими опорами.
У пружины меньше листьев, чем у основной пружины. В середине он также прикреплен к балке моста, обычно поверх основной пружины, а его концы не прикреплены к раме. На раме напротив плоских концов пружинного рычага установлены упорные кронштейны. Когда автомобиль не загружен, работает только главная пружина. При определенной нагрузке основная пружина изгибается так, что концы пружины упираются в кронштейны, и пружины начинают работать вместе.В этом случае увеличивается общая жесткость подвески.

Пневматическая подвеска автобусов

Пневматическая подвеска часто используется в подвеске современных грузовиков, прицепов, полуприцепов и автобусов. Пневматическая подвеска легче листовой рессоры, обеспечивает более плавный ход и позволяет регулировать расстояние от грузовой платформы или пола кузова до дорожного покрытия. Это особенно важно для грузовых автомобилей, где необходимо облегчить процесс погрузки и разгрузки автомобиля на пандусах, складах и т. Д.Некоторые автомобили имеют специальные панели управления для регулировки высоты погрузочной платформы, когда водитель находится вне автомобиля. Пневматическая подвеска автобусов обеспечивает постоянный уровень пола независимо от количества пассажиров, что повышает комфорт и безопасность при посадке и выходе. Конструируйте пневмоподвески для некоторых автобусов, на остановках возможно дальнейшее понижение уровня пола.

Балансировочная подвеска

Если соседние оси многоосного грузовика, прицепа или полуприцепа расположены близко друг к другу, можно использовать сбалансированную подвеску.В таких подвесках оси качаются на соединенных с ними балансирных рычагах и пружинах. В этом случае пружины воспринимают только силу тяжести транспортного средства, тяговые и тормозные силы, а также реактивный и тормозной моменты, передаваемые толкающими и реактивными стержнями. Соседние оси опираются на концы общих рессор, а рессоры в средней части прикреплены к ступицам, которые могут вращаться вокруг оси балансира, закрепленного на раме.

Рис. 127. Гидравлический амортизатор : I — проушина; 2 — кожух; 3, 4 — сальники; 5 — перепускной клапан; 6, 15 — отверстия в поршне; 7 — возвратный клапан; 8, 11 — пружины; 9 — впускной клапан; 10 — клапан сжатия; 12, 13 — отверстия в основании; 14 — поршень; 16 — корпус; 17 — цилиндр; 18 — приклад; 19 — отверстие в направляющей тяги.

Основными частями амортизатора (рис. 127) являются корпус 16, рабочий цилиндр 17, кожух 2, поршень 14 со штоком 18, клапан сжатия 10, возвратный клапан 7, перепускной клапан 5, впускной клапан 9.Рабочий цилиндр расположен внутри корпуса, снизу к нему приваривается основание, а сверху цилиндр замыкается направляющей штока. Внутри цилиндра движется поршень, соединенный со штоком. Поршень имеет два ряда круглых отверстий. Отверстия 6 на большом диаметре закрываются перепускным пластинчатым клапаном 5, отверстия на меньшем диаметре 15 закрываются снизу пластиной возвратного клапана 7. В основании цилиндра по окружности имеется один ряд отверстий, которые являются закрывается сверху впускным клапаном 9.В центре основания находится компрессионный клапан 10.

Пространство между цилиндром и поршнем называется резервной полостью; вместе с рабочим цилиндром он заполнен жидкостью.

Выход штока из цилиндра уплотнен резиновым сальником 3. Между обоймой сальника и направляющей штанги установлен сальник 4, герметизирующий резервную полость.

Амортизатор срабатывания. При плавном ходе сжатия поршень перемешивается, под ним создается давление, за счет чего открывается перепускной клапан 5 на поршне, и жидкость перетекает в пространство над поршнем.Вся жидкость из-под поршня не может вытекать в пространство над поршнем, так как часть объема над поршнем занята штоком. Поэтому часть жидкости через приоткрытый клапан сжатия 10 перетекает в резервную полость.

При резком сжатии под поршнем создается большое давление, клапан сжатия открывается на большую величину. Жидкость через клапан 5 поступает в пространство над поршнем и через клапан 10 в резервную полость.

При плавном ходе отдачи давление создается в пространстве над поршнем.Через отверстия 15 и прорези возвратного клапана 7 жидкость поступает в пространство под поршнем. При этом жидкость из резервной полости поступает в это же пространство через впускной клапан 9.

При резком ходе отдачи давление над поршнем быстро возрастает. Жидкость, преодолевая усилие пружины, открывает клапан 7 и перетекает в пространство под поршнем. При этом часть жидкости из резервной полости проходит через впускной клапан 9 в пространство под поршнем.

Во всех случаях, когда жидкость протекает через узкие отверстия клапана, создается трение жидкости о стенки отверстий и между его слоями. Это трение гасит колебания рамы. При трении выделяется тепло, поэтому исправный амортизатор должен быть теплым.

Рис. 128 Задняя подвеска трехосного автомобиля : 1 — промежуточный мост; 2, 3 — кронштейны реактивных снарядов; 4, 8 — кронштейны рессор; 5 — пружина; 6.15 — подвеска; 7 — стремянка; 9 — задний мост; 10, 11, 14-струйные штанги; 12 — балансир; 13 — ось.

Задняя подвеска (рис. 128) трехосных автомобилей зависимая, рессорная, балансировочная. Основными частями такой подвески являются две перевернутые рессоры 5, два балансира, две оси 13 (на автомобилях Урал-4320 и ЗИЛ-131 — одна общая ось), два кронштейна моста, две задние подвески, шесть реактивных штанг 10, 11. , 14, четыре резиновых буфера.

Ось 13 запрессована в кронштейн 6, который фиксируется шпильками к кронштейну 15, последний прикручен к лонжерону рамы. На концах осей 13 по две втулки установлены балансиры 12.От осевых смещений балансир фиксируется накидной гайкой, затянутой болтом. Трущиеся поверхности балансира смазываются маслом, заливаемым через верхнее отверстие в крышке балансира, масло сливается через нижнее отверстие, отверстия закрываются пробками. Со стороны кронштейна b балансир уплотнен сальником и резиновыми кольцами.

Пружина в средней части крепится к балансиру двумя лестницами 7. Концы пружин свободно устанавливаются в кронштейнах балок моста.

Резиновые амортизаторы, прикрепленные к лонжеронам рамы, ограничивают движение осей вверх и смягчают удар балок рамы.

Реактивные стержни используются для передачи толкающих и тормозных сил от балок моста на раму, они также воспринимают реактивные моменты от мостов, возникающие при трогании с места или торможении. Каждый мост имеет три стержня — один верхний и два нижних. Удочка состоит из стержня и двух головок. На автомобилях КамАЗ-4310 и Урал-4320 в головках шатунов устанавливаются шаровые пальцы с вкладышами и пружиной, головка закрывается крышкой.В головке имеется масленка для смазки трущихся поверхностей петли. На автомобиле ЗИЛ-131 в головке устанавливаются шаровая цапфа и обойма со вставками. Лайнер изготовлен из тканой ленты, пропитанной специальным составом. Петля уплотнена резиновым колпачком. В процессе эксплуатации шарниры жиклеров на этом автомобиле не требуют смазки.

Гидравлические штанги прикреплены к подвескам и балкам мостов.

При сбалансированной подвеске обе оси образуют общую тележку, которая может качаться вместе с пружинами на оси, и, кроме того, из-за отклонения пружин каждая ось может двигаться независимо, что обеспечивает хорошую адаптируемость колес к неровное дорожное покрытие.

главная »Ходовая часть» Автомобильная подвеска. Подвески легковых и грузовых автомобилей

Как сделать бесшумную ходовую часть на ВАЗ 2107. Как правильно произвести тюнинг и доработку подвески автомобилей ВАЗ

Автомобиль ВАЗ 2107 — классика советского и российского автопрома. Миллионы таких машин грохочут по просторам нашей страны и ближнего зарубежья. Владельцы стараются улучшить свои характеристики, для чего производят тюнинг различных деталей.Но качественный тюнинг без модернизации подвески невозможен, а подвеска на моделях ВАЗ 2107 не является ни надежной, ни практичной.

1 Тюнинг подвески на автомобиле ВАЗ 2107

Заводская подвеска ВАЗ 2107 слишком мягкая и несовершенная. Как правило, при определенной загрузке багажника и перевозке нескольких пассажиров машина заметно садится, возникает перегрузка, а в некоторых случаях колеса начинают касаться арок. Поэтому после увеличения жесткости и замены некоторых компонентов подвески управляемость автомобиля и общий уровень комфорта значительно улучшаются.

Размер подвески зависит от финансовых возможностей и желания конкретного автовладельца. Имея солидный бюджет и обратившись в тюнинговую мастерскую, можно серьезно «прокачать» переднюю и заднюю подвеску и получить спорткар с улучшенными характеристиками. Однако многие пытаются модернизировать подвеску на ВАЗ 2107 своими руками, затрачивая минимальную сумму финансов и получая от проделанной работы максимальный эффект.

2 Особенности модернизации передней и задней подвески

Для увеличения жесткости передней подвески многие прибегают к установке рессор от отечественного внедорожника Нива 2121.Они отлично вписываются в техническое оформление подвески «семерки» и обеспечивают большую жесткость. Пружины от Нивы подходят и для задней подвески, при этом они могут быть установлены с накладкой или без нее (некоторые подрезают на один-два витка для уменьшения зазора) и в обязательном порядке необходимо заменить резиновые бамперы.

Далее замена заводских амортизаторов. Какие выбрать, также зависит от финансовых возможностей. Можно поставить более дешевые варианты, например Ikon , а можно установить спортивные амортизаторы Bilstein Однако во втором случае цена будет существенно выше. При переделке подвески лучше всего установить газойлевые амортизаторы. Имеют фиксированный приклад и придают большую эластичность передней части автомобиля.

С новыми пружинами и амортизаторами автомобиль будет больше катиться в поворотах. Чтобы снизить крен до минимального уровня, следует установить новые стабилизаторы поперечной устойчивости с повышенной степенью жесткости. В этом случае можно установить дополнительные стабилизаторы или пару заводских по два с каждой стороны.

3 Дополнительные изменения для улучшения управляемости

После изменений передней и задней подвески есть смысл задуматься об улучшении рулевого управления.Самый простой вариант — установка рулевой колонки от той же Нивы. В этом случае возможна установка электроусилителя руля, который нужно будет как следует «подогнать» под новую колонку. Эти изменения лучше доверить профессионалам, хотя в них нет необходимости, это может служить лишь дополнительной «опцией» для улучшения ходовых качеств автомобиля с усиленной подвеской.

Не лишним будет позаботиться об усилении тормозов, стандартные тормоза рекомендуется заменить на дисковые аналоги.

Кроме того, стоит поменять заводские шины, особенно если на вашем автомобиле установлены шины отечественного производства. Лучше выбирать «классическую» резину, хотя все зависит от ваших предпочтений — низкопрофильные и широкие шины могут добавить управляемости, но снизить комфорт.

Какую резину выбрать — зависит от бюджета, но лучше иностранного производства. После проведения всех вышеперечисленных изменений обязательно произвести регулировку углов установки колес. При соблюдении всех правил и наличии необходимого оборудования тюнинг подвески можно произвести своими руками.

Стремление к тюнингу начинается с дискомфорта, когда все как надо, но все равно что-то не так. А остальные действия уже зависят от самого водителя — для кого-то комбинации приборов с оригинальной конструкцией весов кому-то хватит, а кому-то захочется модернизировать практически каждый элемент транспортного средства.

В связи с большим спросом на тюнинг различных элементов, магазины просто переполнялись различными аксессуарами, автомастерским приходилось набирать специалистов по тюнингу разной сложности, а на прилавках киосков появлялись тематические издания.

Наша статья не будет изобиловать гигантскими картинками, так как упор делается на информацию, а не на изображения.

Каждый автомобилист хочет, чтобы его автомобиль был идеальным во всех аспектах, от элементов интерьера до двигателя.

По большей части усовершенствование автомобиля сосредоточено на установке аэродинамических элементов, спортивных замков, глушителей, рулевого колеса и сидений. Нет ничего постыдного в стремлении увидеть свой автомобиль не таким, каким он был задуман производителем.Здесь все зависит от вкусов каждого человека. Однако важно знать меру, поскольку излишнее увлечение тюнингом заставит машину выглядеть несколько странно и непонятно.

Есть и другие энтузиасты тюнинга, мечтающие улучшить двигатель. Просто мучают двигатель машин, расширяя рабочие объемы, степень сжатия, модернизируют коленвал и ГРМ, проводят чип-тюнинг, ставят нитро и другие элементы. Но здесь уже стоит хорошенько подумать, ведь такие методы, повышающие мощность транспортного средства, требуют повышения ответственности владельца в виде дополнительных обязательств.

Причина в том, что любая, даже слабая машина сама по себе опасна, а если машина просто обладает огромной мощностью, несопоставимой с динамикой торможения, то стоит задуматься. Как защитить себя и как защитить других от возможных опасностей? Ошибочно полагать, что автомобилист, решивший увеличить мощность мотора, будет ограничивать себя в скорости движения, ведь подобные операции делаются для того, чтобы выжать из мотора все силы. Скорость увеличится, и ни один серийный блок просто не справится со своими задачами.Подвеска и ее усредненные характеристики совершенно не подходят для этого дела, тормоза выходят даже на критический режим работы. Стандартные шины не способны придать автомобилю филигрань, необходимую при интенсивной езде на высокой скорости.

Однако в целом модернизация подвески приносит с собой такие преимущества, как уменьшение поворотов кузова при поворотах, продольное и поперечное раскачивание и ряд других нюансов практически полностью утрачен. К тому же подвеска в целом становится очень устойчивой.

Проблемы с настройкой

Когда на скользкой дороге поток автомобилей настигает приглушенная тонированная машина с поднятой кормой, через десять минут необходимо понаблюдать за работой спасателей, которые застревают в отбойниках железобетона. После этого невольно хочу задать довольно очевидный вопрос. Старая мудрость о том, что вы не должны набирать больше скорости без должной уверенности, будет актуальна всегда. В таких случаях остается посоветовать банальное правило — никогда не превышайте скорость вопреки своему желанию.

Профессионально заточенный инструмент требует уверенной и твердой руки. Поэтому подход к целесообразной эксплуатации всех резервов мощности экстремального автомобиля должен быть столь же серьезным, как серьезное отношение врачей к своей работе в процессе операций. Качественный скальпель станет бесполезным и опасным в руках любителя, никогда не открывавшего книги по анатомии. Поскольку профессиональные навыки вождения намного важнее форсированного двигателя, эталонной подвески и модифицированных тормозов.

Для каждого водителя важны такие качества, как спокойный характер и терпение по отношению к другим водителям или пешеходам. Не нужно включать сигнал для пешеходов с или без, не нужно их пугать, набирая скорость, после зеленого светофора. Также нужно быть более чутким к водителям, для которых поездка на машине может вызвать стресс. К пожилым женщинам, детям, молодым мамам тоже нужно относиться более снисходительно. Конечно, после напряженного дня об этом легко забыть, и я хочу, чтобы они все двигались быстрее.Но все же нужно понимать, что городские улицы — не самое подходящее место для стремительного разгона.

Перед тем, как сесть за руль транспортного средства, следует учесть следующие нюансы: выдержит ли прокладка между рулевым колесом и сиденьем силу, с которой может справиться прокладка головки блока цилиндров? Если вы не можете утвердительно ответить на этот вопрос, то лучше сразу не использовать весь потенциал машины. Что ж, если амбиции зашкаливают, имеет смысл посетить школу, специализирующуюся на экстремальном вождении.Учитывая ситуацию на внутренних дорогах, это будет очень и очень полезно. В конце тренировки немногие водители будут нажимать на педаль газа, не задумываясь об этом заранее. Ведь для человека свойственно приобретать не только конкретные навыки, меняется его отношение к вождению в целом как к явлению.

Прежде чем приступить к доработке автомобиля, важно точно знать, каким он будет, насколько радикальными будут изменения и что они принесут с собой.Одно дело поставить педали, хромированную ручку КПП, спортивные сиденья и руль. Но вмешиваться в конструкцию мотора, подвески, тормозов и кузова — совсем другое дело. Хотя обе ветки попадают в одну категорию.

Также важно, какой автомобиль будет модифицирован. Из раритетных машин можно делать спорткары, но смысла в этом практически нет. Поставить мощный двигатель на раритет — это только половина дела, чтобы реализовать его потенциал, не причиняя вреда себе и окружающим, вам нужно будет пересмотреть конструкцию самого транспортного средства.Истинных поклонников этого урока, конечно, никто не может остановить, но рядовому автомобилисту эта идея покажется труднодостижимой и сильно ударит по средствам. Поэтому выбор должен быть окончательным и исчерпывающим. Такой процесс, как настройка подвески, требует определенной регулярной последовательности. В первую очередь, все нужно делать логично, за счет чего транспорт приобретет новый характер, степень жесткости которого упирается в пожелания владельца.

Также стоит обратить внимание на тормозную систему.Имеет смысл поработать по акции.

В дальнейшем начинают проектировать мотор. На этом этапе предоставляется обширный выбор для занятий: начиная от многогранных доработок штатного мотора и заканчивая установкой более мощного варианта. Здесь тоже все зависит от вкусов и приоритетов хозяина.

Получив двигатель с другими характеристиками, необходимо агрегатировать двигатель с трансмиссией, чтобы получить от него максимальную отдачу.Как известно, стандартная коробка в сочетании с двигателем GP и обновленным двигателем будет препятствовать плавной работе системы, поэтому вам потребуется подбор рядов и передаточных чисел.

Как вариант, можно заранее рассчитать, исходя из мощности мотора, рассчитать необходимые параметры трансмиссии и торможения. Определившись с условиями эксплуатации транспортного средства, нужно заняться подбором оптимальных характеристик подвески, включая колеса и шины.

Разобравшись с шасси, можно заняться экстерьером и интерьером.Также имеется широкий выбор: уникальные осветительные приборы, аэродинамические решения, прорисовка изображений и другие интересные вещи. Изменения в интерьере тоже сложно назвать чем-то невероятно сложным — дополнительные устройства, спортивные сиденья и руль, различные накладки и органы управления, коврики в салон, а также многие другие элементы, придающие автомобилю индивидуальность.

Первый этап модернизации подвески

Людей, всегда мечтавших о безграничной свободе, всегда привлекала идея дальних путешествий.Однако есть много мест, куда нельзя идти пешком, потому что человеку приходилось приручать лошадей. Одни блуждания оказались опасными и скучными, и бедный парнокопытный не мог в одиночку тащить больше одного-двух человек. И это не говоря уже о дорожных вещах в — поэтому в народ пришла идея вагона. В промежутке между любованиями красотами окружающих пейзажей у людей все чаще возникали мысли о комфорте путешествия, что и стало причиной появления кожаного ремня.На смену ремню пришли пружины из дерева. Но затем на смену им пришли более практичные варианты из металла.

Спустя много лет лошадей заменили паровые машины и первые паровозы.

Скорость увеличивалась все больше и больше, так как требования к самим транспортным средствам и водителям увеличивались. Безопасность, управляемость, плавность хода, комфорт и долговечность были главными факторами. Это потребовало полного пересмотра не только конструктивных особенностей подвески, но и самого автомобиля.

Элементы подвески можно разделить на основные и дополнительные. Основные характеристики делятся на стальные изделия, газовые и пневматические элементы, резину, а также изделия из пластика. Их задача — удерживать кузов в определенном положении и обеспечивать упругое взаимодействие транспортного средства с дорогой.

К дополнительным элементам относятся петли, соединяющие элементы подвижного типа в подвесе с корпусом. Они необходимы для подавления вибраций и вибраций в высокочастотном диапазоне.

Если говорить о конкретных элементах — пружинах, то они делятся на линейные и прогрессивные. В первом случае жесткость пружины изменяется пропорционально изменению длины. Эти обычные винтовые пружины с фиксированным шагом и толщиной стержня разработаны для безопасной и чрезвычайно комфортной езды по ровной дороге.

Во втором случае жесткость пружины изменяется независимо от изменения длины. Бывают цилиндрические формы с переменным шагом. Свое название они получили благодаря значительному увеличению жесткости в процессе сжатия, избеганию дырок и повышению управляемости транспортного средства.

Также важно отметить составные упругие элементы, состоящие из пары пружин разной жесткости. Их разделяет специальная шайба с необходимым уровнем упругости или жесткости.

Эта опция снизит вибрацию от небольшой вибрации, за счет работы упругого элемента малого диаметра стержня и с малым шагом. Благодаря второй, более жесткой пружине, устраняются ямы подвески при больших повреждениях на дороге. В результате автомобиль получит хорошую управляемость без ущерба для комфорта.

Амортизаторы

Эти элементы необходимы для гашения колебаний кузова, вызванных неровностями дороги или инерционными силами. Предотвращайте вибрацию колес, шин, колесных тормозов, осей, осей, осей, балок, ступиц, а также рычагов по отношению к кузову.

Именно от эффективности его рабочего процесса зависит комфорт и безопасность, так как в его задачи помимо снижения вибраций входит обеспечение надежности контакта колес с дорожным полотном.

Наиболее распространенными в современных подвесках являются амортизаторы гидравлического и гидропневматического типа, отличающиеся надежностью, экономичностью и технологичностью.

Их рабочий процесс включает преобразование определенного количества кинетической колебательной энергии в тепло и тепловыделение. Количество этой энергии зависит от массы автомобиля, жесткости пружины и частоты колебаний. По принципу действия в их основе лежат вязкость и сжимаемость жидкости.

Амортизаторы

можно разделить на три разновидности:

Решения двухтрубного гидравлического типа.
Двухтрубные решения гидропневматического типа.
Однотрубные решения гидропневматического типа.

Если говорить о двухтрубных пневматических амортизаторах, то они давно стали классическими представителями семейства гидравлических вариаций.

Двухтрубные вариации характеризуются соответствием осей цилиндров. Внешний цилиндр называется резервуаром, а внутренний не имеет другого названия.В цилиндре установлен подвижный поршень, на котором установлен перепускной клапан. В нижней части цилиндра размещены перепускной и компрессионный клапаны, каждый из которых смонтирован в отдельном корпусе. Цилиндр полного объема заполнен амортизирующей жидкостью, резервуар — всего на две трети, а свободное пространство над жидкостью заполнено воздухом.

Процесс демпфирования осуществляется за счет гидравлического сопротивления, оказываемого водой во время циркуляции через систему клапанов. Сопротивление, а также уровень жесткости регулируются вышеупомянутыми клапанами.Перепускной клапан позволяет жидкости течь в определенном направлении.

При сжатии амортизатора вода течет из области под поршнем в область над поршнем, и объемы жидкости, вытесняемые частями входящего штока цилиндра, поступают в бак извне. В конце процесса процесс идет в обратном порядке.

Стоит подробнее остановиться на однотрубном гидропневматическом амортизаторе, который принято называть «газовым» амортизатором.

По принципу действия аналогичен двухтрубному варианту: демпфирование осуществляется за счет прохождения жидкости через калиброванные клапаны сжатия и биения. В этом случае каждый клапан расположен на поршне, а единственная труба играет роль и корпуса, и цилиндра, поскольку резервуар как таковой отсутствует. Теперь стоит поговорить о физике. Жидкость нельзя сжимать, а вот с газом все иначе — можно сжимать. Это свойство использовалось дизайнерами в процессе разработки элементов.Внизу цилиндра помещали разделительный поршень, а также в образовавшиеся объемы закачивали нейтральный азот. В результате объемы жидкости, вытесняемые поршнем при сжатии, компенсируются сжимаемым газом, который находится ниже разделительного поршня.

В последнее время пытаются внедрить, а в некоторых случаях уже массово внедряют амортизаторы, управляемые электронными технологиями. Кроме того, работают системы с управлением половинного активного типа, за счет чего амортизатор регулируется, начиная с скоростного режима автомобиля.

Б / у образцы

Как известно, всегда есть к чему стремиться, даже если путь к стремлению не всегда очевиден.

Таким образом, каждое новое техническое решение удивляет своей утонченной сложностью или простотой, но обе категории отдают приоритет модернизации качеств автомобиля. Мы не сможем изучить каждую из существующих подвесок, поэтому стоит остановиться на самых известных.

Важно отметить, что подвеска делится на два основных типа: зависимая и независимая.Первые используются на грузовиках и тяжелых внедорожниках, потому что они не являются краеугольным камнем статьи. Но для этой статьи больше всего подходит независимый тип, так как он используется в автомобилях.

Наиболее распространены конструкции независимой подвески заднего моста с продольными, поперечными или наклонными рычагами.

Передний и задний мосты могут использоваться со стойкой Макферсон, верхними и нижними А-образными поперечными рычагами и косыми рычагами.

Все они характеризуются множеством кинематических возможностей, а также плюсами и минусами, на которых нет смысла акцентировать внимание.Но в случае общих системных требований лучше вспомнить.

Всем известно, что характеристики подвески напрямую связаны с различными параметрами конкретных деталей и их взаимодействием. Производители серийных автомобилей всегда делают выбор в пользу усредненных вариантов. Никто не допустит снижения уровня безопасности ради комфорта, а репутация от таких действий пострадает. В то же время сокращать комфорт ради безопасности — тоже крайне нерациональное решение.

Поэтому производители пытаются найти некий компромисс, способный удовлетворить среднестатистического потребителя.

Если говорить о теме требований к обычному транспорту, то мы не будем затрагивать их и перейдем непосредственно к рассматриваемой теме.

Для получения требуемой отдачи потребуется замена характеристик элементов упруго-демпфирующего типа. Начать стоит с эластичных элементов.

Мягкость рессор и большой ход подвески служат предвестником высокой плавности хода, достаточной свободы продольных колебаний кузова и приемлемого контакта колес с дорожным покрытием.Однако есть один важный недостаток относительно мягкости пружины.

Этот фактор является причиной большого изгиба кузова при повороте и снижения способности шин реагировать на поперечные силы. Другими словами, во время поворотов машина будет отклоняться от запланированной траектории, что затрудняет проезд на высокой скорости. Отсюда следует, что для быстрой езды требуется подвеска с высокой жесткостью и малым ходом.

Как это можно сделать? Ответ довольно прост — за счет установки доработанных пружин и амортизаторов.Кроме того, вы можете посмотреть на прогрессивные пружины, что пригодится, если вы хотите уменьшить клиренс автомобиля.

Если говорить о решениях по демпфированию, то амортизаторы с жесткостью способствуют отличному контакту колес с дорожным полотном, с небольшой потерей плавности хода.

Можно долго говорить о преимуществах амортизаторов и рессор, но стоит снизить неподрессоренные массы. Именно для этого предназначены легкосплавные и кованые диски.Также стоит отметить шины, потому что высокопрофильные шины могут свести на нет практически любые трансформации в подвеске, независимо от ее жесткости.

В первую очередь, это уменьшение крена кузова при поворотах, продольных и поперечных раскачиваниях и практически полностью утерян ряд других нюансов. К тому же подвеска в целом становится очень устойчивой.

Кроме того, автомобиль станет более отзывчивым на конкретный поворот рулевого колеса, потеряв паузу во время восстановления, характерную для вариаций запаса, более серьезные реакции будут преобладать в привычках.Также стоит отметить, что клиренс будет уменьшен, напоминая тем самым спорткары

Возможные проблемы

Стоит помнить, что повышенный уровень жесткости элементов подвески не самым желательным образом отразится на кузове: будут увеличены динамические нагрузки, которым подвержены силовые элементы, кузов будет более нагружен вибрацией. Так как при столкновениях на неровной поверхности гасится такое же количество энергии, как и в случае с мягкой серийной пружиной и амортизаторами в подвесках с длинным, но более коротким ходом, и эта особенность помогает снизить ресурс кузова, способствуя к преждевременному разрушению шаровых опор, шарниров, подушек двигателя.

При значительном уменьшении клиренса выезжать на разорванные полосы движения по понятным причинам не рекомендуется. А в городских условиях можно случайно за что-то зацепиться нижней частью бампера или рычагом подвески. В лучшем случае это будут небольшие камни.

Однако проблема с оформлением не так страшна, как может показаться. Многие фирмы, занимающиеся продажей элементов для рассматриваемого элемента, производят комплекты, в том числе амортизаторы и пружины с заранее подобранными характеристиками.Кроме того, представлены разработки, способные регулировать зазор и уровень жесткости в быстрой теме и в широком диапазоне. Отсюда следует, что вы можете получить надстройки для самых разных условий использования, тем самым удовлетворяя любые запросы с помощью всего одного набора.

«Семерка» — последний заднеприводный автомобиль в модельном ряду ВАЗ. В передней подвеске ВАЗ 2107 меньше деталей, чем у «старых» переднеприводных моделей, поэтому ремонтировать ее проще.

Устройство передней подвески ВАЗ 2107

«Семерка» оснащена независимой подвеской, состоящей из верхних и нижних рычагов, рессор и амортизаторов с каждой стороны.Нижние рычаги соединены между собой через стабилизатор поперечной устойчивости.

Оси нижних рычагов жестко прикреплены к поперечине (балке), которая крепится на передних лонжеронах кузова. Роль осей верхних рычагов выполняют болты крепления, которыми рычаги прикручиваются к стойкам брызговика.

Подвижность рычагов обеспечивают резинометаллические петли — сайлентблоки.

Ступица колеса прикручена к поворотному кулаку, который удерживается на концах рычагов шарикоподшипниками (верхним и нижним).Это обеспечивает вращение колес вокруг вертикальной оси.

Пружины передней подвески, сглаживающие неровности при движении по неровным участкам дороги, находятся между нижними рычагами и брызговиком. Чтобы пружины не двигались во время езды, их края вставляют в опорные чашки.

Амортизаторы, поглощающие энергию колебаний, прикреплены корпусом к нижнему рычагу, а их стержни прикручены к брызговикам через резиновые прокладки.

Стабилизатор поперечной устойчивости соединен с рычагами и лонжеронами через резиновые втулки для предотвращения прямого контакта металлических деталей и компенсации ударных нагрузок.

Неисправности передней подвески ВАЗ 2107

Ремонт или замена передней подвески ВАЗ 2107 требуется при износе или поломке ее деталей. Наиболее подвержены износу резиновые и резинометаллические втулки, амортизаторы и шариковые подшипники. Наиболее опасно повреждение последнего, так как поворотный кулак в таких случаях поворачивается вместе с рулем, и автомобиль теряет управление.

Для определения поломок необходимо осмотреть и диагностировать состояние передней подвески.

Осмотр заключается в проверке отсутствия течи масла из амортизаторов, состояния резиновых деталей и целостности пружины.

Проверка деталей передней подвески ВАЗ 2107

Проверить состояние амортизаторов несложно: сильно надавить на крыло, заставив пружину и амортизатор сжаться и освободиться. Машина должна вернуться в исходное состояние и перестать раскачиваться.

Состояние шариковых подшипников можно оценить, проверив люфт деталей с нагруженной и ненагруженной подвеской.

Все резиновые детали (пыльники, втулки, втулки) необходимо заменять при первых признаках износа или повреждения. Сайлентблоки также подлежат замене, если есть люфт рычага по оси.

Замена шаровых опор ВАЗ 2107

Для замены шарика необходимо домкрат и снять колесо. Затем отверните гайку, удерживающую штифт опоры в поворотном кулаке, и выдавите последнюю.

После этого можно открутить опору от рычага и снять вместе с пыльником.Осталось установить новую шаровую опору с новым пыльником и собрать, выполнив предыдущие операции в обратном порядке.

После замены шара желательно отрегулировать углы установки передних колес (схождение колес).

Замена сайлентблоков ВАЗ 2107

Ремонт передней подвески ВАЗ 2107 часто требует замены сайлентблоков. Чтобы выполнить эту операцию, снимите верхний рычаг. Сайлентблоки нижнего рычага можно заменить, не снимая рычаг с автомобиля.

Сайлентблоки выдавливаются из рычага и вдавливаются в него с помощью специального съемника. Чтобы снять верхний рычаг, необходимо выдавить опорный штифт.

Сайлентблоки нижних рычагов можно заменить, открутив гайки на оси рычага. Снимать нижние рычаги стоит только заменять на новые. Но такая операция обычно требуется только после аварии.

Замена передних амортизаторов ВАЗ 2107

Передние амортизаторы ВАЗ 2107 ремонту не подлежат, поэтому при плохой работе или наличии подтеков масла их заменяют на новые.Для их замены достаточно открутить две гайки крепления на нижнем рычаге и гайку, фиксирующую шток амортизатора в чашке брызговика. Амортизаторы снимаются и вставляются через отверстие в нижнем рычаге. Чтобы достать или вставить амортизатор, его необходимо сжать.

Замена передних рессор ВАЗ 2107

Замена рессор передней подвески производится после снятия амортизаторов и расстыковки стабилизатора поперечной устойчивости (последний препятствует свободному перемещению рычагов).Также для замены пружины ослабьте гайки крепления оси нижнего рычага.

Чтобы максимально опустить нижний рычаг и освободить пружину, необходимо выдавить палец нижнего шарового шарнира из поворотного кулака.

Перед установкой новую пружину необходимо сжать и зафиксировать специальными стяжками.

Сборка агрегата производится в обратной последовательности. Стяжки с пружины можно снять только после скрепления шарового пальца поворотным кулаком.

Подробнее о замене пружины можно прочитать.

Ремонт подвески ВАЗ 2107 не представляет особой сложности и не требует специальных знаний и специальной квалификации. Вопрос только в наличии в гараже специального инструмента (съемники и стяжки) и смотровой ямы.

Вот видео о полной разборке и правильной последовательности передней подвески

Не стоит думать, что установкой дополнительных элементов конструкции автомобиля занимаются исключительно любители тюнинга.

Многие автовладельцы часто так поступают, чтобы придать отечественному автомобилю, например ВАЗ, лучшие ходовые качества.

Сегодня мы поговорим об основных видах доработки подвески автомобилей ВАЗ 2107, 2109, 2110, 2106, 2112, 2101, 2105, производимых водителями, а также оценим целесообразность их установки.

Вот основные принципы правильного подхода к тюнингу подвески ВАЗ и других отечественных автомобилей, а также способы ее усиления.

И хотя процедура установки отдельных дополнительных деталей подвески одинакова для многих автомобилей ВАЗ, нужно понимать, что их установка на ВАЗ 2101 и 2112 будет разной.

Самым популярным элементом, широко используемым многими владельцами российских автомобилей, является передняя поперечная распорка.

Его установка осуществляется в районе верхних опор амортизаторов, путем фиксации между стеклами стоек.

Основное назначение данной детали — увеличение угловой жесткости кузова и улучшение качества управляемости автомобиля.

Кроме того, наличие проставки позволяет исключить «плавающий» геометрии рычагов подвески, возникающий в результате сильных ударов по ямкам или неровностям дороги.

Основная причина, по которой многие автомобилисты, в частности владельцы автомобилей ВАЗ, вносят такие доработки, — это недостаточная жесткость кузова, способствующая плохой управляемости, появлению «тупого» руля и проявлению чрезмерных кренов, которые возникают при выполнении маневров.

Встречается исключительно при движении на высоких скоростях, в основном связанном с поездками по проселочным дорогам.

Водители, которые большую часть времени проводят в городе и привыкли к спокойной неторопливой езде, могут даже не заметить этих недостатков.

Прокладка представляет собой металлический стержень довольно большой толщины фиксированной длины, предназначенный для конкретных моделей автомобилей, или наделенный возможностью пространственной регулировки, что облегчает установку элемента на разные автомобили.

Его установка осуществляется при установке машины на ровную поверхность путем затяжки нескольких гаек на верхних шпильках амортизаторов.

Если по какой-либо причине наблюдается несовпадение крепежных отверстий, кузов автомобиля необходимо слегка «подтянуть» в нужном направлении.

Установка поперечной штанги имеет определенный смысл. Вы не только значительно повысите управляемость автомобиля, но и продлите «жизнь» его кузову, благодаря улучшенному сопротивлению скручиванию.

Дополнительная опора трансмиссии

Целью дополнения штатных опор двигателя другим вспомогательным модулем является минимизация амплитуды двигателя при резком торможении, ускорении и преодолении дорожных холмов или ям.

Его наличие исключает так называемые «расклевывания» — инерционные явления, возникающие при эксплуатации автомобиля.

Наличие вспомогательной опоры также предотвращает самопроизвольное отключение шестерен коробки передач.

Это значительно снижает риск неприятных инцидентов, которые напрямую влияют на безопасность.

Самостоятельная установка этого компонента, как правило, затруднительна.

Требуется определенный навык, который рядовой автомобилист не всегда имеет.

Отдельно скажем, что некоторые модели двигателей подразумевают установку четвертой опоры только после переноса блока зажигания.

Это, с одной стороны, дополнительная сложность, но, с другой стороны, значительно улучшает условия работы электронного модуля, отодвигая его от дороги, тем самым уменьшая количество попадающей на него грязи.

Дополнительная опора силового агрегата часто устанавливается при тюнинге подвески автомобилей ВАЗ 2109, 2110.

Стабилизатор задней балки

Элемент своим назначением учитывает уменьшение боковых кренов машины, улучшение взаимодействия колес с проезжей частью на поворотах, а также распределение нагрузки между задними амортизаторами амортизаторы при движении по неровностям одного из колес.

Дело в том, что при ударе в глубокие выбоины происходит чрезвычайно сильное зависание, часто приводящее к отрыву штанги заднего амортизатора.

При работе на сжатие амортизатор наоборот чрезмерно подвержен поломке, что серьезно сказывается на его долговечности.

При усилении этого не происходит. Результирующее силовое воздействие распределяется между обоими колесами примерно в соотношении 3 к 2, что положительно сказывается на качестве управления и надежности элементов подвески.

Стержень стабилизации устанавливается непосредственно на заднюю балку переднеприводных моделей отечественных автомобилей ВАЗ и других.

Установка усилителя луча не должна вызывать проблем у большинства водителей. Для этого нужно использовать эстакаду или смотровую яму, а затем по инструкции закрепить штангу на балке.

Единственная сложность, которая может возникнуть, — это необходимость просверлить восемь отверстий в корпусе балки.

Передний стабилизатор повышенной жесткости — инструмент, предназначенный для значительного повышения качества управляемости автомобиля.

Главное отличие от стандартной детали — более прочные резиновые втулки, расположенные в точках крепления.

Подвеска ВАЗ-2107 — самый нагруженный механизм всей машины. Именно она берет на себя огромную долю всех механических нагрузок, возникающих при движении. По этой причине особое внимание необходимо уделять данному агрегату не только при ремонте, но и при доработке автомобиля. Тюнинг заключается в установке новых, более сильных и более сильных механизмов.

Семерка подвесная конструкция

В целом схема передней подвески ВАЗ-2107 заимствована у своего предшественника, «копейки». Такая конструкция используется на всех автомобилях классической серии. Это двухрычажная подвеска, состоящая из независимых верхних и нижних рычагов. Верхние рычаги крепятся к стойкам брызговиков. Нижние установлены на поперечинах, удерживающих передние лонжероны.

Для того чтобы рычаги во время движения свободно перемещались вверх и вниз, используются резинометаллические сайлентблоки.Именно с их помощью рычаги сохраняют подвижность, но не люфтят и не издают посторонних звуков. Чтобы обеспечить максимально плавный ход при езде по неровной поверхности, используются амортизаторы и пружины. Эти элементы способны гасить все колебания кузова автомобиля.

Типичные поломки подвески

Все неисправности, которые могут возникнуть в подвеске ВАЗ-2107, делятся на несколько групп:

Общая усталость металлических изделий — это приводит к поломкам амортизаторов, рычагов и рессор.Несмотря на то, что рычаги усилены, под действием чрезмерных нагрузок могут появиться трещины.
Очень часто причиной выхода из строя передней подвески является чрезмерный износ сальников и вкладышей, шаровых опор, сайлентблоков, стабилизаторов поперечной устойчивости.
Сушка резиновых деталей передней подвески: сайлентблоки, пыльники, отбойники.

Любой удар по подвеске ВАЗ-2107 должен насторожить водителя. Обязательно его обнаружив, необходимо провести полную диагностику автомобиля.

Диагностика неисправностей путем осмотра

Даже при простом осмотре можно найти множество проблем в подвеске автомобиля. А если вооружиться небольшой монтажной лопаткой, то без проблем вы обнаружите все люфты, которые присутствуют в элементах. Визуальный осмотр позволяет:

Оценить общее состояние всех деталей из резины.
Выявить люфт в шаровых опорах.
Выявить дефекты рычагов и пружин.
Определить общее состояние амортизаторов — оценить их работоспособность, а также выявить утечку масла.

Штатные рычаги подвески ВАЗ-2107 — довольно прочные элементы, но если их модернизировать, можно добиться максимальной прочности.

Какой тюнинг стоит подвеска «семерки»?

В целом автомобиль ВАЗ-2107 очень похож на уже устаревшую «копейку». Последний полностью скопирован с Fiat-124. Поэтому многие автомобилисты стараются максимально довести конструкцию, чтобы добиться более высоких характеристик.Тюнинг позволит достичь следующих результатов:

Повышение плавности хода.
Значительно улучшить управляемость автомобиля.
Значительно повысить устойчивость при движении на высокой скорости.
Для увеличения прочности и надежности всех элементов конструкции.

Самый простой способ тюнинга — это установка на автомобиль более качественной продукции, выпускаемой иностранными компаниями. В частности, это касается амортизаторов, прекрасный выбор которых может решить массу задач, а также «заточить» автомобиль под конкретные нужды.Вы можете сделать его либо мягким и плавным, либо жестким, но более устойчивым при движении на высоких скоростях.

Спортивная подвеска

Подвеска ВАЗ-2107 позволяет устанавливать более качественные компоненты, улучшающие эксплуатацию автомобиля. Вы можете внести следующие изменения:

Установить газойлевые амортизаторы.
Ограничьте ход штока и уменьшите длину пружин.
Установите специальные типы подвески с регулировкой дорожного просвета с помощью выносных камер или винтов.
Установите на автомобиль специальные конструкции нижних и верхних рычагов подвески, с помощью которых можно менять ролик.

Колесико — наклон оси в продольном направлении при повороте колеса. Угол измеряется только в продольной плоскости, между центральной линией вращения колеса и вертикалью. Чем больше колесико, тем лучше управляемость. Но при этом повернуть руль намного сложнее. Поэтому при тюнинге лучше установить электроусилитель руля.Увеличить колесико можно за счет установки треугольных рычагов или верхних опор со смещением.

Как усилить стабилизатор?

Для того, чтобы значительно улучшить управляемость автомобиля при движении по плохим дорогам и усилить конструкцию, необходимо установить двойной стабилизатор. Для этого необходимо приобрести стабилизатор поперечной устойчивости, а также втулки к нему. Переднюю подвеску ВАЗ-2107 желательно полностью заменить, чтобы добиться максимальной эффективности.Обязательно при работе иметь сварочный аппарат. Порядок установки второго стабилизатора:

Снимите резинки с втулок.
Приварить металлические кольца к лонжерону.
Установить резинки после охлаждающих колец.
Обрежьте края дополнительного стабилизатора не более чем на 8 см.
Снимите крепеж, который установлен на лонжероне.
Далее необходимо соединить два стабилизатора, установив их в крепления и подушки.
Заблокируйте всю конструкцию.

Такая доработка передней подвески ВАЗ-2107 значительно снизит крен при поворотах, а также улучшит управляемость при движении по неровной дороге.

Улучшение рычага

На нижних рычагах подвески автомобилей классической серии шпильки ржавеют, по этой причине часто отламываются. И самое неприятное — это происходит в процессе сборки агрегата, когда вы затягиваете гайки.При ремонте подвески ВАЗ-2107 такое случается часто, необходимо перед разборкой всех узлов тщательно обработать резьбовые соединения проникающей смазкой. Перед установкой новых рычагов необходимо:

Перед затяжкой гаек смазать шпильки литолом.
На резьбу, выходящую за пределы гаек, необходимо установить пластиковые заглушки.

Колпачки изготавливаются из трубок подходящего диаметра; в качестве материала можно использовать шариковые ручки.

Шпильки будут максимально защищены от ржавчины, поэтому при следующем ремонте вы не повредите их. В этом же случае, если шпильки внезапно сломаются, их необходимо полностью удалить. На их месте просверлите отверстия для установки болтов и гаек. Но лучший вариант — нарезать резьбу и закрутить в нее болт.
