Замена задних тормозных колодок на ВАЗ 2108-2109-21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Предупреждения

• Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
• Применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей недопустимо.
• При установке старых колодок замена передней и задней колодок между собой, а также между левым и правым колесом недопустима. Это может привести к неравномерному торможению.
• Комплекты тормозных колодок необходимо заменить одновременно с обеих сторон автомобиля.
• Если уровень тормозной жидкости в бачке находится на отметке «MAX» или приближается к ней, то откачайте из бачка часть жидкости. Иначе она польется через край при установке новых колодок.

Примечание

При замене колодок также осмотрите тормозной барабан. Замерьте штангенциркулем диаметр рабочей поверхности барабана. Предельно допустимый диаметр барабана 201,5 мм. Если диаметр равен или больше предельно допустимого, замените барабан. При наличии рисок барабан можно расточить до диаметра 201 мм. Рекомендуется одновременно заменять барабаны с обеих сторон.

Порядок выполнения работ

1. Включите первую передачу и установите под передние колеса упорные бруски. Поднимите и установите на опоры заднюю часть автомобиля. Снимите колесо.

2. Промойте с моющим средством и высушите тормозной механизм.

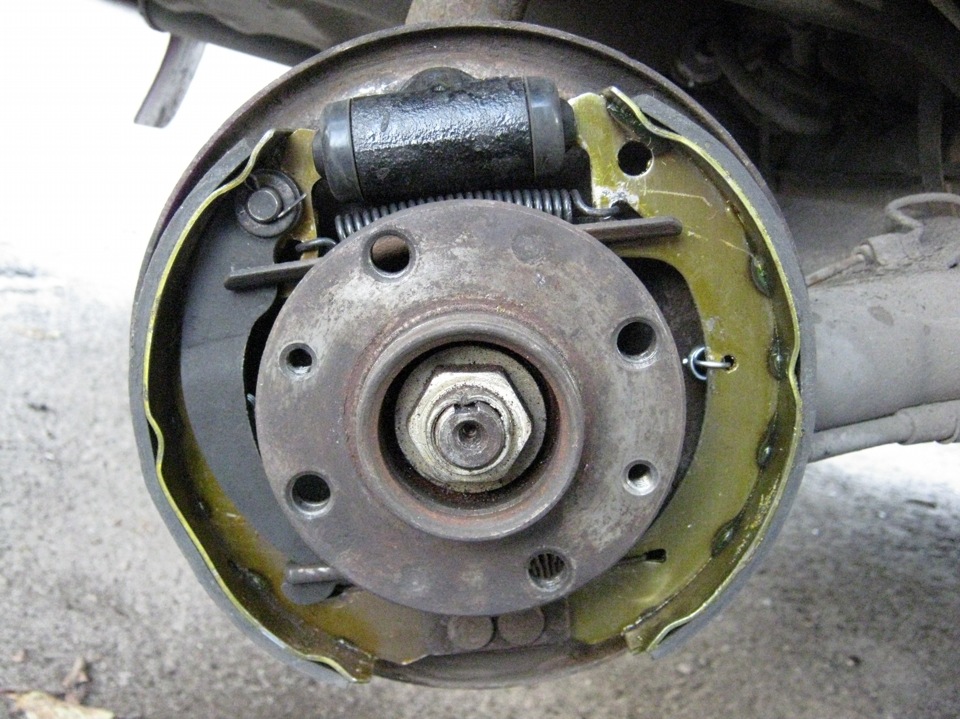

3. Отверните два направляющих штифта.

4. Снимите тормозной барабан. Если у вас возникнут трудности со снятием, вверните два болта М8 в резьбовые отверстия барабана и, равномерно их ввертывая, спрессуйте барабан.

5. Снимите верхнюю стяжную пружину с помощью бородка или плоскогубцев.

6. Снимите нижнюю стяжную пружину с помощью бородка или плоскогубцев.

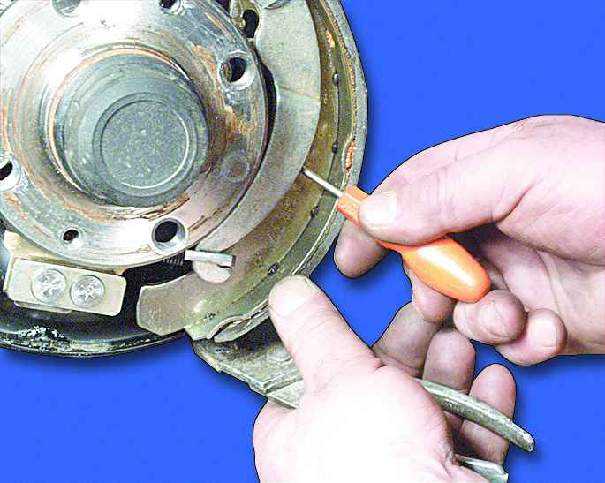

7. Снимите направляющую пружину передней колодки и…

8. …снимите переднюю колодку.

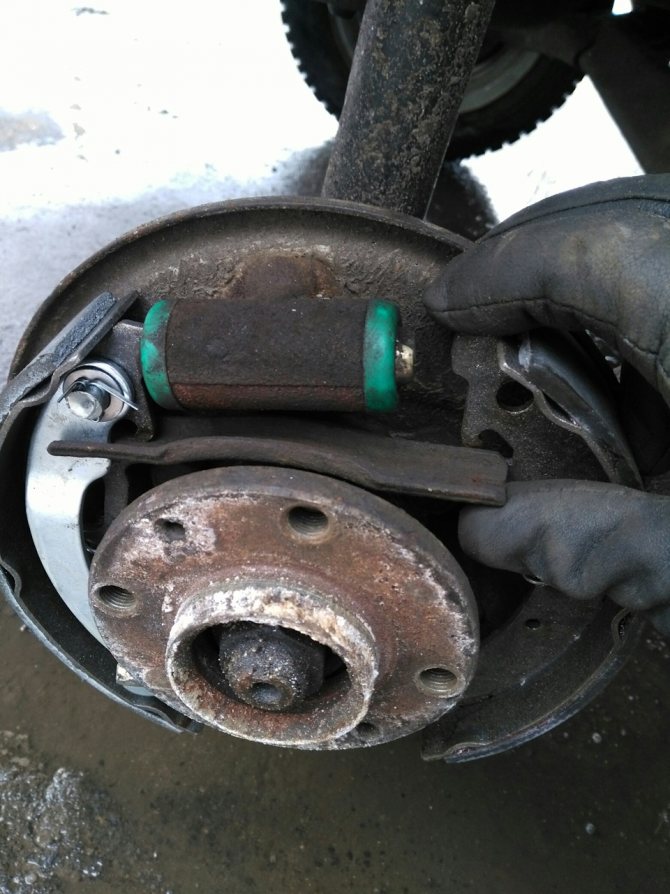

9. Снимите разжимную планку.

10. Снимите направляющую пружину задней колодки.

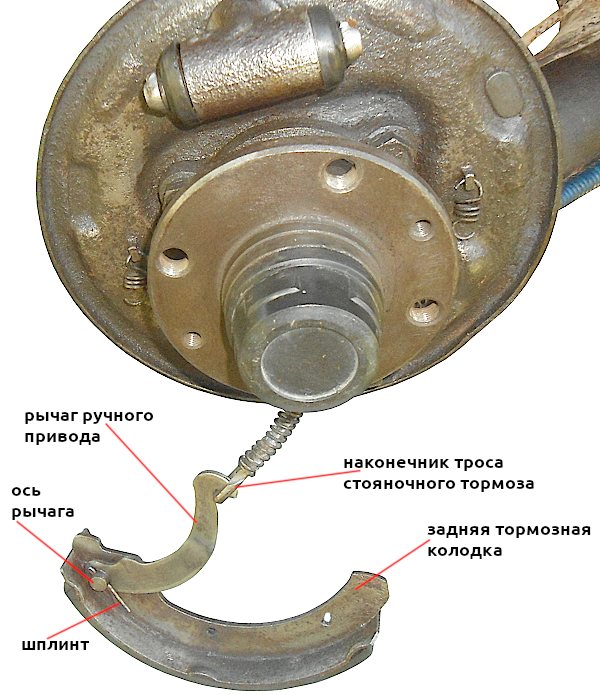

11. Снимите заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

12. Снимите шплинт с задней колодки.

13. Снимите опорную шайбу.

14. Надавите на палец и снимите приводной рычаг с колодки. Выньте из колодки палец.

15. Проверьте толщину и состояние фрикционных накладок тормозных колодок.

16. Установите новые колодки в обратном порядке. При установке вставьте верхние носки колодок в пазы поршня.

17. Сведите перед установкой барабана тормозные колодки двумя монтировками и установите барабан в порядке, обратном снятию.

18. Установите колесо и опустите автомобиль на землю.

Затем нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение. Проверьте уровень тормозной жидкости в бачке и при необходимости добавьте до нормы.

Замена задних тормозных колодок ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Инструменты

баллонный ключ ключи на “12” и “13” домкрат подставка плоскогубцы бородок

Перед началом

Установите опорные бруски под передние колеса.

Снимите заднее колесо.

Проверьте, рычаг ручного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Очистите тормозной механизм от грязи.

Минимально допустимая толщина фрикционных накладок колодок — 1,5 мм. При износе накладок до 1,5 мм и более замените комплекты колодок.

Внимание

Недопустимо применение для очистки тормозов бензина, дизельного топлива или каких-либо других минеральных растворителей.

Колодки заменяют с обеих сторон автомобиля.

Недопустима замена передней и задней колодок между собой, а также между левым и правым колесами. Это может привести к неравномерному торможению.

Если уровень тормозной жидкости в бачке находится на отметке “MAX” или приближается к ней, откачайте из бачка часть жидкости.

Порядок работ 1. Отверните два направляющих штифта. 2. Снимите тормозной барабан. Если возникли трудности со снятием, вверните два болта М8 в резьбовые отверстия барабана и спрессуйте его, равномерно ввертывая болты. 3. Снимите верхнюю стяжную пружину бородком или плоскогубцами. 4. Снимите нижнюю стяжную пружину тем же способом. 5. Снимите направляющую пружину передней колодки. 6. Снимите переднюю колодку. 7. Снимите разжимную планку. 8. Снимите направляющую пружину задней колодки. 9. Снимите заднюю колодку, отсоединив приводной рычаг от наконечника троса ручного тормоза. 10. Снимите шплинт с задней колодки. 11. Снимите опорную шайбу. 12. Надавите на палец и снимите с колодки приводной рычаг. Выньте палец из колодки. 13. Проверьте состояние фрикционных накладок тормозных колодок. Замените их в следующих случаях: а) толщина накладок менее 1,5 мм; б) поверхность накладок замаслена; в) фрикционная накладка непрочно соединена с основанием. Накладки не должны иметь глубоких бороздок и сколов. 14. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние носки колодок в пазы поршня. 15. Перед установкой барабана сведите тормозные колодки двумя монтировками для того, чтобы переместить поршни к центру цилиндра.
