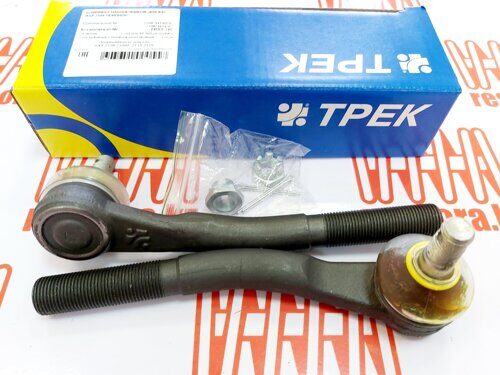

Порядок замены рулевых наконечников на ВАЗ-2110

Каждый автомобилист рано или поздно сталкивается с неполадками в своем автомобиле и, как следствие, с необходимостью проведения технического обслуживания. Даже если с машиной все хорошо, специалисты советуют проводить периодическую проверку состояния деталей и всех механизмов.

Чтобы ваше авто прослужило долго и не приносило материальных и душевных проблем, следует своевременно обращаться к специалистам при возникновении малейших неполадок. Опытные водители зачастую самостоятельно проводят диагностику и ремонт.

Как выявить неполадки ВАЗ-2110

Какой бы марки ни был автомобиль, у него есть свои слабые и сильные места. Не исключением стал и ВАЗ-2110. Этим слабым местом оказалась рулевая тяга, а именно ее наконечник. Он является одной из составных частей рулевого управления. В «десятке» именно на нем завершаются рулевые тяги.

Стоит отметить, что сами тяги редко подлежат замене, а вот наконечники должны меняться после каждых сорока тысяч километров пробега. Хочется отметить, что и этот показатель является относительным. Все зависит от того, как эксплуатируется автомобиль, а именно, манера езды его владельца.

Читайте также: Как поменять радиатор на печке на ВАЗ 2110

Для своевременного выявления неполадок рулевых наконечников ВАЗ-2110 стоит обратить внимание на следующее:

возникновение сложностей в управлении во время входа в повороты;
появление нехарактерных звуков с одной или же с двух сторон, которые сильнее проявляются на поворотах;
неравномерно появляющаяся протирка протекторов на шинах.

В случае возникновения неполадок, описанных в последнем пункте, стоит отметить, что, скорее всего, это не только наконечники барахлят. Тогда необходимо будет сделать полную диагностику всей подвески, что, вполне вероятно, может привести к замене рулевого наконечника.

Причина неполадок в рулевом управлении порой кроется в шарнире, который подвергся износу. Именно шарнирное соединение и есть рулевым наконечником ВАЗ-2110. Стоит отметить, что диагностику делать необязательно в сервисном центре, а можно провести и самостоятельно.

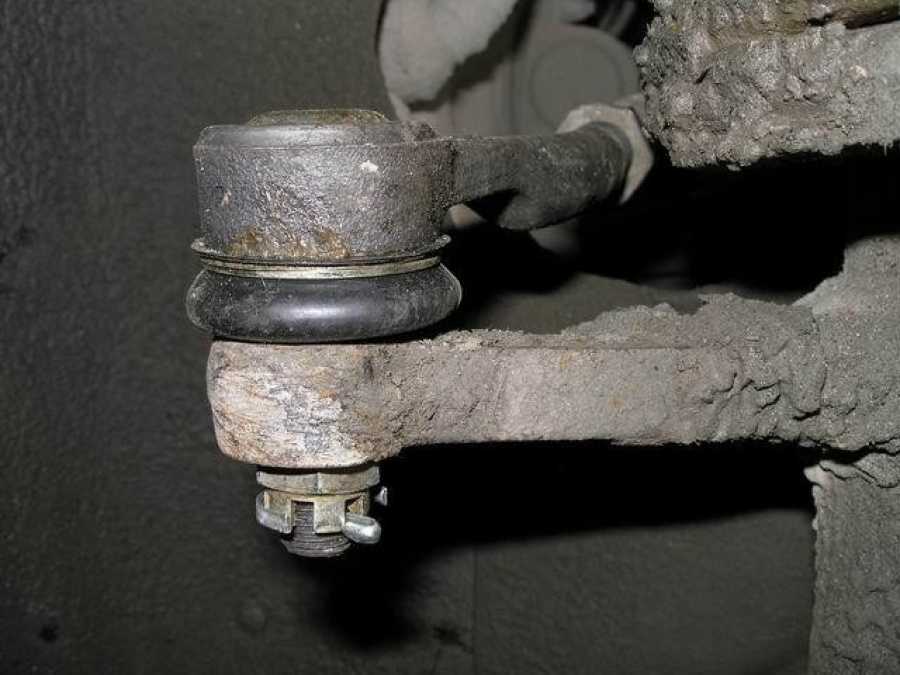

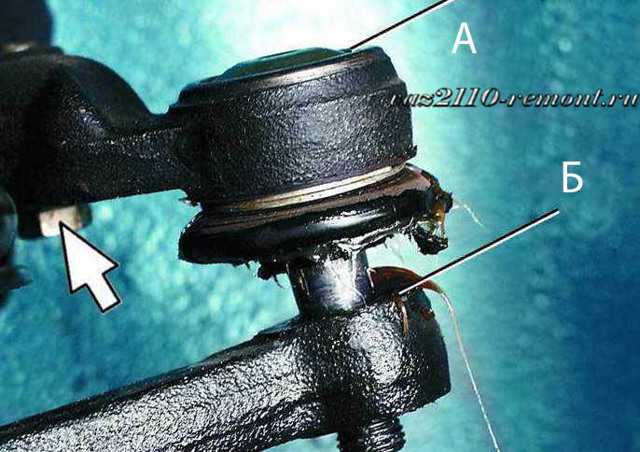

Для начала необходимо провести зрительный осмотр наконечника. Для этого, выворачивая руль в левом направлении, просматривается правый наконечник и, соответственно, наоборот. Внимания также требует резиновый пыльник, который служит защитой для наконечника рулевых тяг. Первым сигналом того, что требуется его замена, являются разрывы или трещина. Причиной быстрого износа рулевого наконечника становится попадание в отверстие пыльника грязи и пыли.

Для дальнейшей диагностики необходимо поднять нужную сторону автомобиля домкратом до необходимой высоты. Следующим действием станет проверка самого наконечника, если есть люфт, то требуется замена рулевого наконечника. Если выявлена причина и требуется замена, то ее надо проводить с обеих сторон.

Процедура проведения замены рулевых наконечников

Процедура может проводиться как непосредственно на станции технического обслуживания, так и самостоятельно. Если вы все-таки провели замену самостоятельно, не помешает заехать к мастеру и провести развал-схождение колес. Это нужно для того, чтобы удостовериться, что при замене не произошло сбивание развала ВАЗ-2110. Если это случилось, его возможно восстановить только на специальном стенде в автосервисе.

Далее пошагово рассмотрим замену рулевых наконечников. Чтобы процедура прошла успешно, для работы понадобится следующий инструмент:

Плоскогубцы.
Ключи (13, 19, 22).
Специально предназначенный для этого съемник, можно брать молоток или ломик, но могут возникнуть определенные трудности.
Металлическая щетка.
Специальное средство WD40 или просто тормозная жидкость.

При наличии всего необходимого инструмента приступаем к самой процедуре:

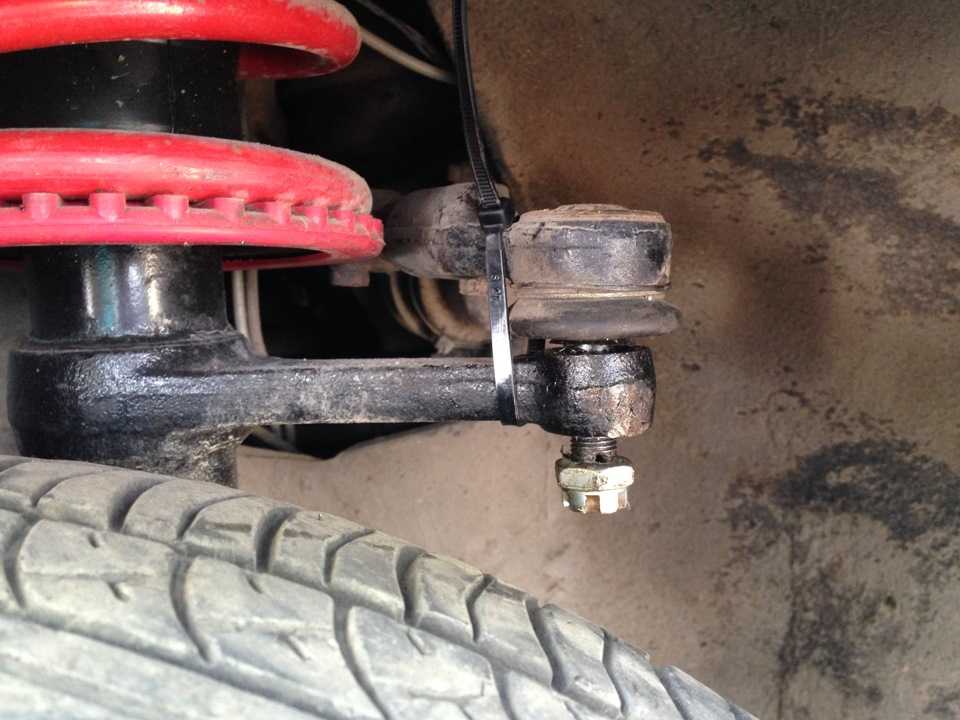

При помощи домкрата поднимаем нужную сторону автомобиля и снимаем колесо.
При помощи специального средства или тормозной жидкости полностью удаляем загрязнения с места соединения наконечника с поворотным кулаком.

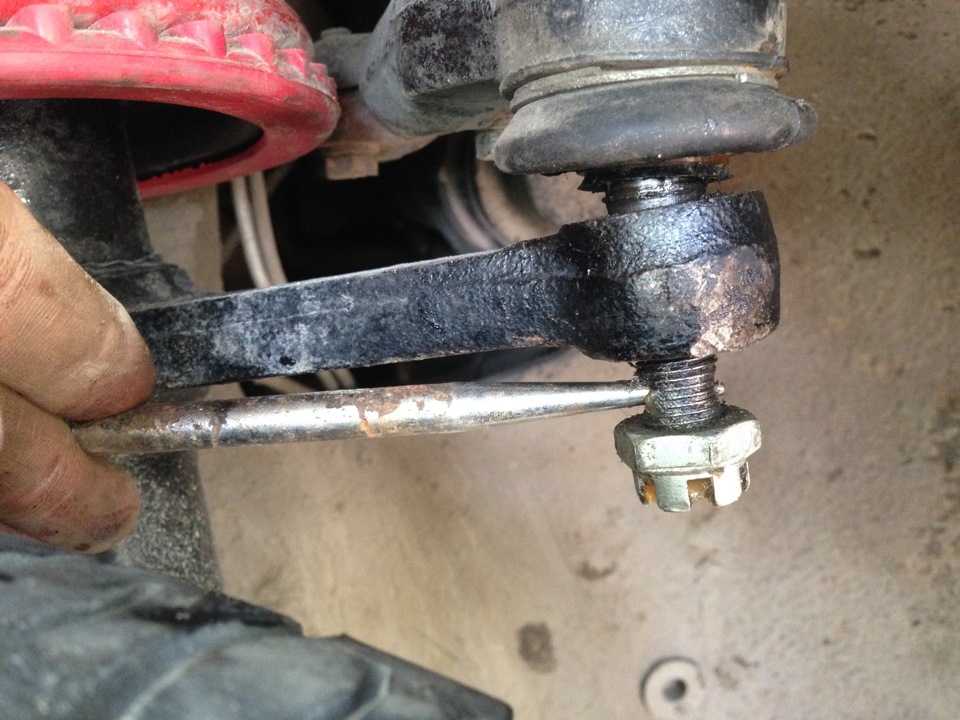

Фиксатор резьбового соединения извлекаем при помощи плоскогубцев.

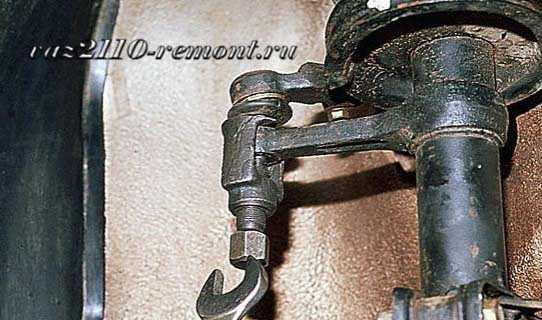

Снимаем гайку и выбиваем палец наконечника кулака, именно для этого нам и нужен съемник или ломик.

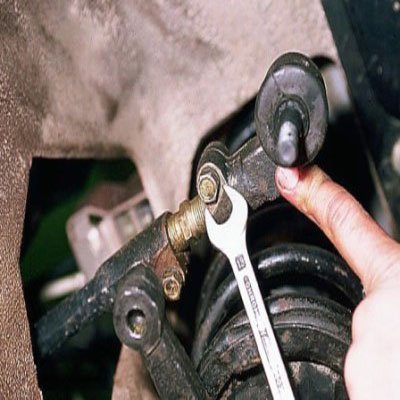

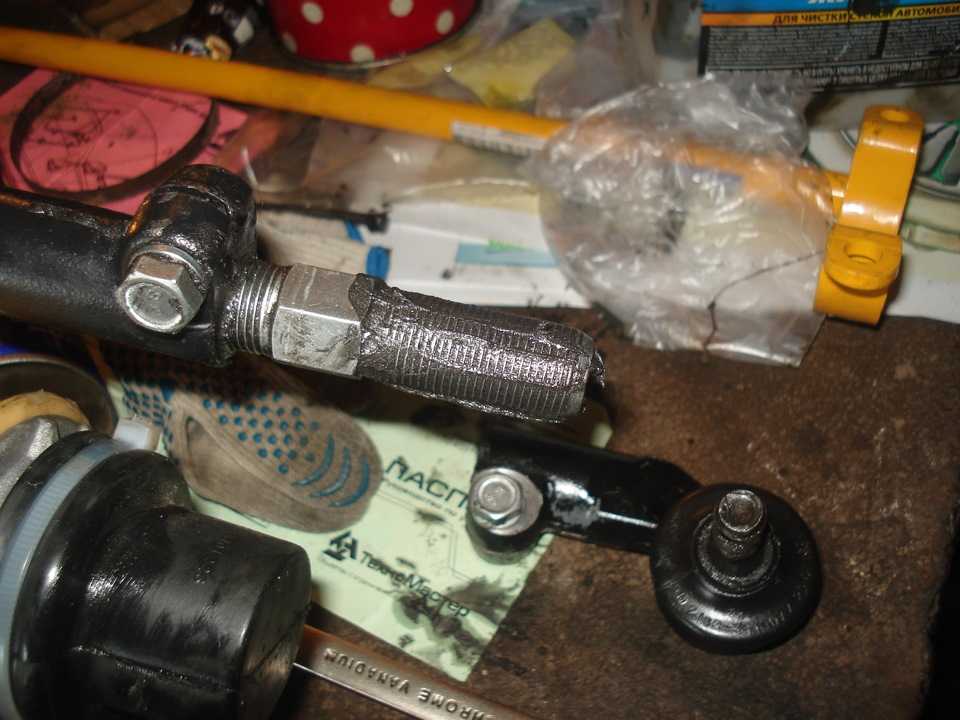

Наконечник к тяге крепится при помощи болта, его тоже необходимо открутить.
Перед тем как снять сам наконечник, обязательно нужно измерить, какое расстояние между сгоном и центральной частью. Эта процедура необходима для установки уже нового наконечника.

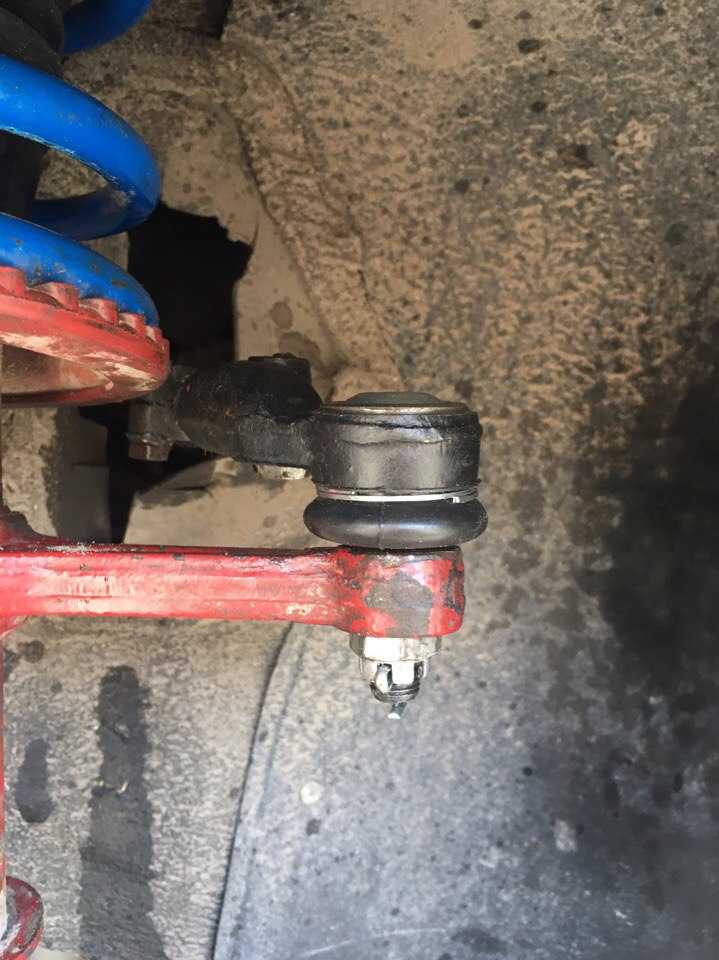

Теперь следует процесс установки нового наконечника рулевых тяг, который нужно закрепить к рулевой тяге. В поворотный кулак вставляется палец шарнирного соединения и затягивается при помощи гайки, и все это фиксируется шплинтом.
Далее переходим к установке самого колеса, а затем возвращаем автомобиль на место.
По той же схеме происходит замена другой стороны.
После проведения всех необходимых действий необходимо обратиться в СТО для прохождения развала-схождения.

Читайте также: Замена передних стоек на ВАЗ 2110

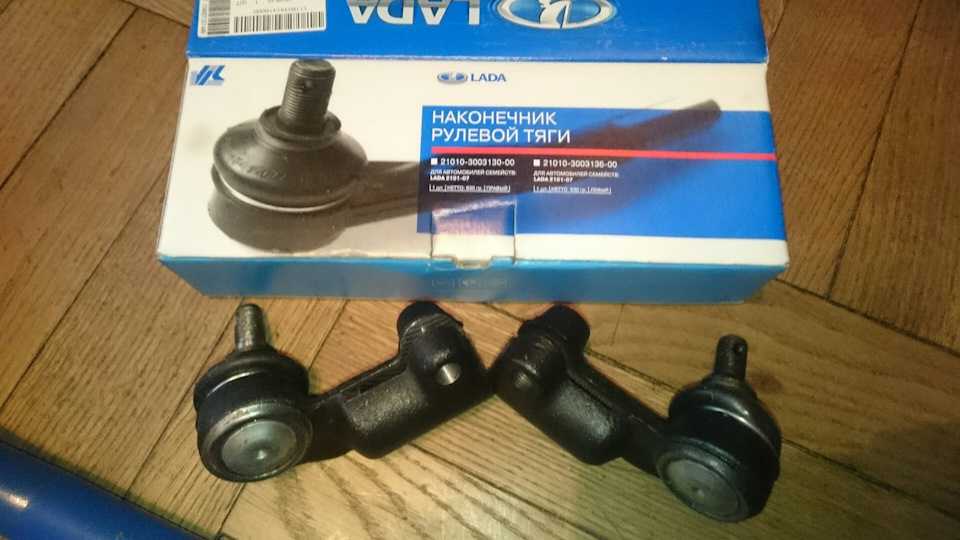

Стоит отметить, что с приобретением рулевого наконечника на автомобиль ВАЗ-2110 трудностей возникнуть не должно, так как они предлагаются почти в каждом магазине.

Как вам статья?

Замена рулевых наконечников

Одной из самых главных составляющих безопасного движения, является исправность рулевого механизма. Этот механизм автомобиля состоит из различных элементов, работоспособность и износ которых влияют на комфорт и безопасность, как водителя, так и его пассажиров.

Следовательно, сильный износ деталей не только нежелателен, а совершенно недопустим. Одной из составляющих механизма рулевого управления является наконечник рулевой тяги, которому посвящена данная статья. Ниже разберемся в причинах и признаках износа, произведем осмотр детали и последовательность действий при ее замене.

Диагностика позволяет определить когда необходимо менять наконечники.

Содержание

Причины износа рулевых наконечников
Самостоятельная диагностика рулевых тяг и наконечников
Замена наконечников рулевых тяг
Что понабиться в процессе работы
Процедура замены наконечников
Замена пыльника рулевого наконечника
Вывод

Причины износа рулевых наконечников

Самой главной причиной износа являются неровное полотно отечественных дорог. Именно из-за ям детали подвергаются большой нагрузке, что уменьшает их срок службы. Столь же явной причиной может быть стиль вождения автомобиля.

К примеру, резкая смена направления движения аналогично становится причиной неполадок рулевого управления. Все это не только касается наконечников, но также распространяется и непосредственно на тяги и рулевую рейку.

Самостоятельная диагностика рулевых тяг и наконечников

Самый простой способ определения дефектов рулевых механизмов – это проверка на люфт рулевого колеса, или на его свободный ход.

Для этого необходимо на пустом участке дороге разогнать транспортное средство до 60 км/ч и начать поворачивать руль в стороны. Перед этим обязательно стоит убедиться в безопасности маневров.

В идеале автомобиль должен моментально отзываться на положение руля, когда это происходят с запозданием, пора задуматься над ремонтом и заменой запчастей.

Еще один достаточно простой способ диагностики — это на небольшой скорости отпустить руль, при этом авто должно держать курс строго прямо. Если машину ведет в сторону, это может служить признаком износа рулевых наконечников, но такой способ проверки не является точным, поскольку даже плохая балансировка колес, или разное давление в шинах может стать причиной отклонения от курса.

Об изношенных деталях могут говорить и посторонние звуки, идущие от передней подвески.

Также помочь может визуальный осмотр. Для этого необходимо максимально выкрутить руль в противоположную сторону от наблюдаемого колеса, для доступа к наконечникам. Затем осмотреть деталь на отсутствие трещин и разрыва пыльника.

Для более глубокого анализа, придется воспользоваться подъемником либо ямой, если такой возможности нет, достаточно будет поднять авто при помощи домкрата.

На уже вывешенном автомобиле нужно проверить передние колеса на горизонтальный люфт, когда он присутствует это говорит об износе деталей рулевого управления. У рулевых наконечников также будет и вертикальный люфт, который можно проверить рукой или монтировкой.

В случае выявления дефекта, детали придется менять.

Замена наконечников рулевых тяг

Для примера процесс замены рассмотрим на автомобиле ВАЗ. В целом замена рулевых наконечников ВАЗ 2114 ничем не отличается от других моделей этого производителя, и для ВАЗ 2110, 2112 и прочих легковых автомобилях будет похожа.

Что понабиться в процессе работы

домкрат;
набор ключей;
съемник для выпрессовки пальца наконечника из рычага, если такого нет, сгодится и молоток с монтировкой, но поменять будет куда сложнее;
штангенциркуль;
медная смазка и WD-40.

Процедура замены наконечников

Сначала поднимаем автомобиль, если есть подъемник отлично, если нет, то пользуемся домкратом. Снимаем колесо. Для удобства желательно вывернуть до упора рулевое колесо в обратную сторону от обслуживаемой стороны.

Далее очищаем все от грязи пыли и достаем шплинт. Ключом на 19 откручиваем гайку крепления самого наконечника к поворотному рычагу. Если гайка не поддается откручиванию — пользуемся WD-40.

Теперь нужен съемник для извлечения пальца из рычага, если такого приспособления нет, то можно воспользоваться молотком и монтировкой. Правда придется попотеть, и не факт, что все получится. Часто приходится использовать большой рычаг, например лом.

Теперь осталось снять сам наконечник с тяги. Сначала стоит замерить штангенциркулем расстояние от контргайки до края наконечника. Необходимо это для того, чтобы после замены сохранились приблизительные настройки сход-развала.

После этого приступаем к демонтажу, для начала фиксируем саму тягу ключом на 24, и откручиваем контргайку по часовой стрелке при помощи ключа на 27. Осталось только открутить сам наконечник от рулевой тяги против часовой стрелки.

Очень важно! Если вначале вы не пользовались штангенциркулем, то лучше посчитайте количество оборотов при снятии детали, потому что в дальнейшем это поможет сохранить приблизительно правильный угол регулировки колес.

Дальше в обратном порядке устанавливаются новые запчасти. Желательно перед их установкой смазать все резьбовые соединения медной смазкой.

Замена пыльника рулевого наконечника

Часто случается так, что сами рулевые наконечники находятся в исправном состоянии, но при визуальном осмотре выявлен разрыв пыльника. Если оставить его в таком состоянии, то в скором времени он придет в негодность и его придется менять.

Последовательность работ при замене пыльника рулевого наконечника такая же, как и при полной, с той лишь разницей, что после его выпрессовки из поворотного кулака стойки, нужно снять кольцо фиксирующее пыльник и поменять поврежденный на новый.

Перед этим рекомендуется удалить остатки старой смазки, а новый пыльник набить литолом. Важно не переусердствовать когда делаете это, иначе новый пыльник может порваться от излишков смазки.

Вывод

Как видим, сам процесс достаточно прост, при наличии нужных инструментов и внимания можно запросто поменять все самостоятельно. Так же рекомендуем после такого ремонта, отправится на регулировку угла развала/схождения.

Замена

(ВАЗ-2110) своими руками

A Довольно неприятные ощущения доставляются водителю, если есть какие-либо повреждения ходовой части автомобиля. Одними из пораженных узлов являются шаровые опоры. Замена (ВАЗ-2110 имеет в своей конструкции их две — с левой и правой стороны) выполняется быстро. При условии, что у вас есть в наличии все необходимые инструменты. Что вам понадобится для ремонта, а также основные признаки износа шаровой опоры будут рассмотрены ниже.

Зачем нужен шаровой шарнир?

Если вы не знаете, как выглядит подвеска переднеприводного автомобиля, то внимательно посмотрите на картинку. Видно, что основа — передний амортизатор с. Вверху вал демпфера соединяется с наружной, вращающаяся рейка обеспечивает опору верхних опор. Шаровая опора ВАЗ-2110 находится внизу, на месте стойки и ступицы. С помощью этих подвижных элементов обеспечивается движение стеллажа вокруг своей вертикальной оси. Следовательно, это обеспечивает возможность вращения ступицы и закрепленного на ней колеса.

Что такое шарикоподшипник? Основание – это клипса из металла. Внутри он полый, имеет идеально гладкую поверхность. Эта деталь крепится к ступице двумя болтами. Внутри клетки находится палец. Сверху его форма коническая, а снизу сферическая – для крепления в клипсе. Между пальцем и зажимом прочный пластик, обеспечивающий плавное вращение без заеданий. Палец устанавливается в отверстие ступицы и фиксируется гайкой.

Поиск и устранение неисправностей

А теперь нужно поговорить о том, как определить, что вышли из строя шаровые опоры. Замена (ВАЗ-2110 не очень сложной конструкции) подвески — это минимальный набор инструментов. Во-первых, внешним признаком являются сторонние звуки. Хруст исходит из подвески при езде, а также в тот момент, когда в машину садится пассажир или водитель. Конечно, это не очень приятно, не добавляет комфорта.

Что нужно для замены

Для ремонта потребуются инструменты и запасные части. Стоит отметить, что некоторые производители продают некомплектные шаровые опоры. Замена (на ВАЗ-2110 она нужна не так уж часто) сопровождается тем, что приходится покупать дополнительные элементы – пыльник, гайку, болты к ступице. В большинстве случаев гайки и болты не заменяются. Установка новой нужна на всякий случай, если старая резьба порвалась. И обязательно нужен съемник. Без него вы просто не сможете снять старую шаровую опору. Этот съемник значительно облегчает всю работу. В редких случаях получается выбить штифт из ступицы молотком. И стоит ли это делать? Вы легко можете повредить подвеску.

Как починить правильно?

Для ремонта необходимо поднять принятую сторону автомобиля. Сначала колесо, потом снимаем. Затем установите автомобиль на надежную опору — не оставляйте его никогда только на одном домкрате. Риск того, что машина упадет, очень велик. Ключом на 22 снимите гайку, стопорный палец. Дальнейшая замена шаровых на ВАЗ-2110 своими руками будет выполнена очень быстро, при наличии всех необходимых инструментов. Затем с помощью ключа на 17 откручиваем два болта крепления вилки к ступице. Отметим, что для удобства можно повернуть руль.

Теперь дело за малым, нужно установить съемник пальцевых шариков. Сначала вручную затяните его болт, затем слегка затяните шпонку за корпус. После этого берем ключ на 17, желательно накидной. Использование таких, у которых длинная ручка. В противном случае установите небольшой кусок трубы для увеличения рычага. Затягивайте болт до тех пор, пока палец не выйдет из ступицы. Все, теперь новый шар намазан, ставим пыльник. Установка в обратном порядке.

Вывод

Как вы понимаете шаровые опоры, замена которых (ВАЗ-2110) не представляет больших трудностей, новый установить достаточно просто. При цене одного шарика около 300 рублей вы избавите машину от посторонних скрипов, стуков и дребезжания. Возможно это небольшая сумма, но эффективность от установки новинки очень высокая. Но, несмотря на кажущуюся простоту, очень важно иметь специальный инструмент. Не хватает только молотка и ключей.
